Взрывозащищенные электродвигатели | Фото журнал Bigoutlook.ru

Опубликовано: 3.05.2014 | Категория: Технологии

Еще каких-то 200 лет назад основной технического прогресса нашего общества была лошадиная сила. В наше время, это электричество. Конечно, многие машины по-прежнему используют двигатели внутреннего сгорания, но все остальное в этом мире вращает его величество – электромотор! Профессионалы говорят – электрический двигатель.

Асинхронные взрывозащищенные электродвигатели делятся на однофазные и трехфазные.

Однофазные двигатели широко применяются в быту. Трехфазные обычно применяются на промышленных производствах. Для работы в агрессивных средах, где возможно возникновение взрывоопасной ситуации, применяются – взрывозащищенные электродвигатели. Они мало чем отличаются от обычных, но все-таки имеют ряд конструктивных особенностей.

Взрывозащищенный электродвигатель должен выдержать произошедший внутри него взрыв и не выпустить его продукты (искры, пламя) наружу. Для этого применяются следующие средства защиты:

Корпус электродвигателя изготавливается из высокопрочного чугуна и имеет более толстые стенки. Статорные пазы корпуса (куда укладывается обмотка двигателя) имеют повышенную твердость. Двигатель может оснащаться усиленными подшипниками и фланцевыми крышками с увеличенной площадью пазовых выемок.

Клеммная коробка (борно) изготавливается массивной, прочной и водонепроницаемой. Зажимная колодка расширенного размера, предотвращает возникновение электрической дуги и искр во время работы двигателя.

Провод обмотки статора таких электродвигателей, обычно покрывается специальными термостойкими лаками, выдерживающими нагрев до 200 градусов.

Взрывозащищенный электродвигатель обязан иметь двойное заземление. Одно крепится к корпусу, второе к клеммной коробке.

На современные двигатели, как правило, устанавливаются температурные датчики, позволяющие контролировать их режим работы, и способствующие их автоматическому отключению в случае аварийной ситуации.

В некоторых случаях при работе в особо опасных условиях, применяются электродвигатели с усиленной взрывозащитой. Для этого их погружают в трансформаторное масло, которое охлаждает обмотку двигателя, а так же препятствует возникновению электрической дуги и искрению. Также для цели герметизации корпуса двигателя, что так же повышает его взрывозащищенность, применяют заливку корпуса компаундной массой либо засыпку кварцевым песком.

Вентиляторы внешнего обдува данных двигателей, выполняются из цинкового сплава, который препятствует возникновению случайных искрений.

www.bigoutlook.ru

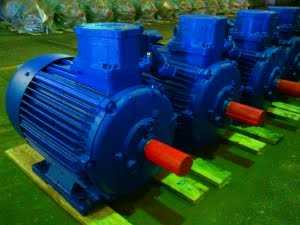

Взрывозащищенные электродвигатели

Взрывозащищенные электродвигатели серий 4ВР (АИМ), АИМЛ, ВА, АВ, 3В, ВАО2, 1ВАО предназначены для привода механизмов внутренних и наружных установок в газовой, нефтедобывающей, химической и других смежных отраслях промышленности (кроме рудничных производств), где могут образовываться

взрывоопасные газо и паро — воздушные смеси, отнесенные к категорям IIA и IIB и группам воспламеняемости T1, T2, T3, T4.

Основное (базовое) исполнение – асинхронный трехфазный взрывозащищенный электродвигатель, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Исполнение по взрывозащите 1ExdIIBT4, климатическое исполнение и категория размещения У2, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Температурный класс

— температурный класс взрывозащищенных электродвигателей определяется предельной температурой в градусах Цельсия, которую могут иметь при работе поверхности взрывозащищенных электродвигателей. Температурный класс электродвигателей устанавливается исходя из минимальной температуры соответствующего температурного диапазона (его левой границы): электродвигатели, которые могу применяться в среде газов с температурой самовоспламенения класса Т4, должны иметь максимальную температуру элементов поверхности ниже 135°С; Т5 – ниже 100°С, а Т6 – ниже 85°С.

Класс нагревостойкости изоляции — Взрывозащищенные электродвигатели, как правило,имеют класс нагревостойкости изоляции «F» (температурный индекс 155°С) или «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Мощ- ность, кВт	3000 об/мин		1500 об/мин		1000 об/мин		750 об/мин
Мощ- ность, кВт	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг
0,25			4ВР (АИМ) 63 А4	11
0,37	4ВР (АИМ) 63 А2	11	4ВР (АИМ) 63 B4	11,5	4ВР (АИМ) 71 A6	14,5
0,55	4ВР (АИМ) 63 B2	11,5	4ВР (АИМ) 71 A4	14,5	4ВР (АИМ) 71 B6	15,5
0,75	4ВР (АИМ) 71 A2	14,5	4ВР (АИМ) 71 B4	15,5	4ВР (АИМ) 80 A6	20,3
1,1	4ВР (АИМ) 71 B2	15,5	4ВР (АИМ) 80 A4	20,3	4ВР (АИМ) 80 B6	22
1,5	4ВР (АИМ) 80 A2	20,3	4ВР (АИМ) 80 B4	22	4ВР (АИМ) 90 L6	21
2,2	4ВР (АИМ) 80 B2	22	4ВР (АИМ) 90 L4	21	4ВР (АИМ) 100 L6	33	BA 112 MA8	73
3	4ВР (АИМ) 90 L2	21	4ВР (АИМ) 100 S4	31	4ВР (АИМ) 112MA6	44	BA 112 MB8	77
4	4ВР (АИМ) 100 S2	31	4ВР (АИМ) 100 L4	34	4ВР (АИМ) 112MB6	44	BA 132 S8	85
5,5	4ВР (АИМ) 100 L2	36	4ВР (АИМ) 112 M4	44	BA 132 S6	81	BA 132 M8	99
7,5	4ВР (АИМ) 112 M2	44	BA 132 S4	86	BA 132 M6	100	BA 160 S8	175
11	BA 132 M2	95	BA 132 M4	102	BA 160 S6	175	BA 160 M8	195
15	BA 160 S2	170	BA 160 S4	175	BA 160 M6	200	BA 180 M8	225
18,5	BA 160 M2	180	BA 160 M4	190	BA 180 M6	225	BA 200 M8	2853
22	BA 180 S2	198	BA 180 S4	205	BA 200 M6	285	BA 200 L8	310
30	BA 180 M2	221	BA 180 M4	234	BA 200 L6	320	BA 225 M8	380
37	BA 200 M2	295	BA 200 M4	295	BA 225 M6	379	BA 250 S8	575
37	BA 200 M2	295	BA 200 M4	295	BA 225 M6	379	AB 250 S8	595
45	BA 200 L2	315	BA 200 L4	320	BA 250 S6	575	BA 250 M8	605
45	BA 200 L2	315	BA 200 L4	320	AB 250 S6	575	AB 250 M8	615
55	BA 225 M2	371	BA 225 M4	380	BA 250 M6	590	AB 280 S8	780
55	BA 225 M2	371	BA 225 M4	380	AB 250 M6	590	AB 280 S8	780
75	BA 250 S2	615	BA 250 S4	625	AB 280 S6	780	AB 280 M8	850
75	AB 250 S2	560	AB 250 S4	610	AB 280 S6	780	AB 280 M8	850
90	BA 250 M2	645	BA 250 M4	665	ВА 280 М6	945	AB 280 L8	1029
90	AB 250 M2	575	AB 250 M4	630	AB 280 M6	850	BAO2 280 M8	1070
110	ВА 280 S2	855	ВА 280 S4	915	AB 280 L6	1029	BAO2 280 L8	1130
110	AB 280 S2	790	AB 280 S4	760	BAO2 280 M6	1070	BAO2 280 L8	1130
132	АВ 280 M2	882	АВ 280 M4	860	BAO2 280 L6	1130	BAO2 315 M8	1475
132	BAO2 280 S2	1020	BAO2 280 S4	1020	BAO2 280 L6	1130	BAO2 315 M8	1475
160	AB 280 L2	1091	AB 280 L4	1090	BAO2 315 M6	1475	BAO2 315 L8	1645
160	BAO2 280 M2	1070	BAO2 280 M4	1070	BAO2 315 M6	1475	BAO2 315 L8	1645
200	BAO2 280 L2	1130	BAO2 280 L4	1130	BAO2 315 L6	1645
250	BAO2 315 M2	1400	BAO2 315 M4	1475
315	BAO2 315 L2	1600	BAO2 315 L4	1645

ecobaltservice.ru

Электродвигатели взрывозащищенные

Электродвигатели взрывозащищенные серии АИМ-М, АИМ-Л

Электродвигатели асинхронные трехфазные с короткозамкнутым ротором взрывозащищенные АИМ-М и АИМ-Л предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок.

Напряжение питающей сети 220 – 660 В, частота 50 Гц.

Режим работы продолжительный S1

Электродвигатели допускают работу в режимах S2, S3, S4 и S6.

Исполнение по взрывозащите:

АИМ-М — 1ExdIIBT4, 1ExdeIIBT4, 1ExdеIIBT4/2ExdеIICT4, 1ЕхdIIBT5/2ExdIICT5
АИМ-Л — 1ExdIIBT4, 1ExdeIIBT4

Вид климатического исполнения: У1,5; У2,5; УХЛ1,5; УХЛ2,5;Т1,5; T2,5; ОМ2,5

Конструктивное исполнение по способу монтажа:

АИМ-М 63, 71, 80 — IМ1281, M9881, IM4481, IM2081, IM3081, IМ1081
АИМ-Л 63, 71, 80 — IМ1081, IM2081, IM3081
АИМ-М 90, 100, 112, 132, 160 — IМ1081, IM2081, IM3081

Степень защиты:

— корпуса и коробки выводов – IР54
— кожуха наружного вентилятора – IP20

Способ охлаждения: IСA 0141

Электродвигатели работают в любом направлении вращения.

Класс нагрева стойкости изоляции обмоток: B – для габаритов 63-80; F – для габаритов 90-160

Структура условного обозначения:

АИМ	Обозначение типа двигателя
М, Л	Обозначение модификации: М-в чугунном или стальном корпусе; Л-в алюминиевом корпусе
63, 71, 80, 90, 100, 112, 132, 160	габарит(высота оси вращения,мм)
А, В, S, L, M, MA, MB	Условное обозначение длины активной части или установочного размера по длине станины
2,4,6,8	Число полюсов
У1,5; У2,5; УХЛ1,5; УХЛ2,5; Т1,5; Т2,5; ОМ2,5.	Вид климатического исполнения

Типоразмер	Мощность, кВт	Частота вращения (синх.), об/мин	Масса, кг
АИМ-М(Л)63А-2	0,37	3000	14,0(,0)
АИМ-М(Л)63В-2	0,55		14,5(9,0)
АИМ-М(Л)71А-2	0,75		17,5(14,5)
АИМ-М(Л)71В-2	1,1		18,5(15,5)
АИМ-М(Л)80А-2	1,5		24,3(18,0)
АИМ-М(Л)80В-2	2,2		27,0(20,3)
АИМ-М90L-2	3,O		41
АИМ-М100S-2	4,O		47,7
АИМ-М100L-2	5,5		55
АИМ-М112M-2	7,5		75
АИМ-М132M-2	11,O		96
АИМ-М160S-2	15.O		140
АИМ-М160M-2	18,5		160
АИМ-М(Л)63А-4	0,25	1500	14,0(8,0)
АИМ-М(Л)63В-4	0,37		14,5(9,0)
АИМ-М(Л)71А-4	0.55		17,5(14,5)
АИМ-М(Л)71В-4	0,75		18,5(15,5)
АИМ-М(Л)80А-4	1,1		24,3(18,0)
АИМ-М(Л)80В-4	1,5		27,0(21,0)
АИМ-М90L-4	2,2		41
АИМ-М100S-4	3,O		48,7
АИМ-М100L-4	4,O		58
АИМ-М112M-4	5,5		75
АИМ-М132S-4	7,5		87
АИМ-М132M-4	11,O		106
АИМ-М160S-4	15,O		140
АИМ-М160M-4	18,5		160
АИМ-М(Л)71А-6	0,37	1000	17,5(14,5)
АИМ-М(Л)71В-6	0,55		18,5(15,5)
АИМ-М(Л)80А-6	0,75		24,3(18,0)
АИМ-М(Л)80В-6	1,1		27,0(20,3)
АИМ-М90L-6	1,5		41
АИМ-М100L-6	2,2		55
АИМ-М112МА-6	3,O		75
АИМ-М112МВ-6	4,O		75
АИМ-М132S-6	5,5		93
АИМ-М132M-6	7,5		109
АИМ-М160S-6	11,O		140
АИМ-М160M-6	15,O		160
АИМ-М100L-8	1,5	750	55
АИМ-М112MA-8	2,2		75
АИМ-М112MB-8	3,O		75
АИМ-М132S-8	4,O		91
АИМ-М132M-8	5,5		106
АИМ-М160S-8	7,5		140
АИМ-М160M-8	11,O		160

Масса приведена для исполнения IM1081, IM1281.

Основные преимущества электродвигателей АИМ-М перед аналогами:

— снижение массы в пределах 25-40% путем оптимизации конструкции;
— повышенная эксплуатационная надежность за счет высокого уровня технологии обмоточно-изолировочных работ.

Основное преимущество электродвигателей АИМ-Л относительно АИМ-М:

— снижение массы на 25% за счет использования легких сплавов вместо черных металлов.

podyom-texnika-sar.ru

Взрывозащищенные двигатели RAEL — сделано в Европе

Итальянский производитель взрывозащищенных электродвигателей компания RAEL была основана в Genoa в 1969 году. Сначала RAEL занималась ремонтом и перемоткой электродвигателей. В 1979 году компания RAEL стала производить взрывозащищенные двигатели для нефтяной промышленности и для осевых вентиляторов. С 1986 года учредители компании приняли решение о переезде в провинцию Predosa, где на сегодняшний день и располагается производство взрывобезопасных двигателей.

Моторы изготавливаются с применением новейших технологий по производству взрывозащищенного оборудования.

В линейке моторов есть специальная серия для вентиляционных систем. Данная серия имеет небольшой вес засчет алюминиевого корпуса мотора и удобные специальные крепления для монтажа.

Завод выпускает версии взрывозащищенных моторов для перекачки и подачи топлива на бензоколонках и бензозаправочных станциях.

Преимущества взрывозащищенных двигателей RAEL (Италия)

Стоимость моторов значительно дешевле других европейских производителей
Наличие моторов на складе в Санкт-Петербурге
Срок поставки заказных позиций в РФ 6-8 недель
Наличие российских сертификатов (Росгортехнадзор, соответствия)
Облегченная версия моторов в алюминиевом корпусе

Искрозащищенные (не искрящиеся) взрывозащищенные двигатели

Алюминиевая серия
(алюминиево-кремниевого сплава)

Размеры 56-160
Ex-d, Ex-de
Температурный класс T3, T4, T5, T6
Мощность 0,06 – 22 кВт
Защита IP55, IP66
ATEX IIC

Взрывозащищенные не искрящиеся (рудничные) электродвигатели

Чугунная серия взрывозащищенных электродвигателей

Размер 160-315
Ex-d, Ex-de
Температурный класс T3, T4, T5, T6
Мощность 0,06-110 кВт
Класс защиты IP55, IP66
ATEX IIC

Специальное исполнение взрывозащищенных электродвигателей

Механические варианты

Разные степени зашиты IP56, IP65, IP66
Специальные фланцы и валы
Без клеммной коробки
Различные варианты исполнения подшипников
Клеммная коробка на стороне
SPM-измерение вибраций

Варианты использования искрозащищенных взрывозащищённых электродвигателей

Специальные напряжения и частоты
Обогреватели
Биметаллический тепловой защиты (NC, NO), термистор (PTC), платиновый резистор (PT100)
Однофазный с постоянным конденсатором
Однофазный с центробежным выключателем

Специальное исполнение взрывозащищенных двигателей

Аксессуары
Дополнительное охлаждение
Энкодер
Датчик подшипника

Получить бесплатную консультацию

vpumpen.ru

Взрывозащищенные электродвигатели серии ВА, полное описание взрывозащищенных двигателей

Взрывозащищенные электродвигатели применяются в составе оборудования, которое используется во взрывоопасных средах содержащих легковоспламеняемые паро и газовоздушные смеси на предприятиях газовой, нефтеперерабатывающей и химической промышленности. Взрывозащищенный двигатель изготавливается из высокопрочных материалов и имеет взрывонепроницаемую оболочку, что обеспечивает ему устойчивость к внешним механическим повреждениям. Взрывозащищенный электродвигатель можно использовать в составе частотно-регулируемого привода и так же оснастить дополнительными датчиками тепло и вибро защиты.

Если у Вас возникли вопросы по взрывозащищенным электродвигателям, или Вы хотите уточнить цену определенного вида электродвигателя и расчитать стоимость его доставки в Ваш регион, свяжитесь с нами по телефонам: +7 (4922) 432-477, +7 (4922) 538-539, +7 (4922) 538-569 (многоканальные), и мы ответим на любые Ваши вопросы.

Общие сведения о взрывозащищенных электродвигателях. Условия применения и эксплуатации взрывозащищенных электродвигателей.

Назначение взрывозащищенных электродвигателей. Область применения

Асинхронные взрывозащищенные электродвигатели с короткозамкнутым ротором серии ВА предназначены для привода механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIA, IIB, по ГОСТ Р 51330.11 и группам воспламеняемости Т1, Т2, Т3 и Т4 по ГОСТ Р 51330.5. Область применения взрывозащищенных двигателей во взрывоопасных зонах — в соответствии с главой 7.3 ПУЭ-86 и ГОСТ Р 51330.13, ГОСТ Р 52350.14.

По уровню взрывозащиты двигатели серии ВА являются взрывобезопасными и имеют маркировку 1 ExdIIBT4х по ГОСТР 51330.0. Взрывобезопасность обеспечивается взрывозащитой вида «d» — «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1. Знак «х» в обозначении маркировки означает, что при установке двигателя (кроме случая трубной подводки кабелей) должны быть предусмотрены дополнительные меры по закреплению кабелей, предотвращающие растягивающие усилия, скручивание и выдергивание кабелей из кабельных вводов.

Базовые стандарты для взрывозащищенных электродвигателей

Асинхронные взрывозащищенные двигатели серии ВА удовлетворяют требованиям стандартов:

ГОСТ 183	Машины электрические вращающиеся. Общие технические требования.
ГОСТ Р 51330.0 (МЭК 60079-0)	Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.1 (МЭК 60079-1)	Электрооборудование взрывозащищенное. Часть 1. Взрывозашита вида «Взрывонепроницаемая оболочка».
ГОСТ Р 51330.13 (МЭК 60079-14)	Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок).
ГОСТ Р 52350.14 (МЭК 60079-14)	Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок).

Кроме указанных стандартов двигатели соответствуют требованиям стандартов для двигателей общепромышленного исполнения (стр. 10).

Условия эксплуатации взрывозащищенных электродвигателей

Двигатели серии ВА могут изготавливаться в климатических исполнениях У2, УХЛ2 и Т2 по ГОСТ 15150 см. таблицу 3.

Двигатели предназначены для эксплуатации на высоте не более 1000 метров над уровнем моря. При эксплуатации на высоте свыше 1000 м над уровнем моря нагрузки на двигатели должны быть снижены до следующих величин:

Высота над уровнем моря, м	1000	1500	2000	2500	3000	3500	4000	4300
Отдаваемая мощность, %	100	96	92	88	84	79	75	72

Двигатели могут эксплуатироваться при вибрации от внешних источников с ускорением до 1,0 g с частотой до 35 Гц.

Напряжение и частота.

Двигатели серии ВА предназначены для работы от сети переменного тока частоты 50 Гц. Двигатели могут быть изготовлены на напряжение 380 В или на 660 В. По заказу потребителей двигатели могут быть изготовлены на другие стандартные напряжения и на частоту 60 Гц.

Как выбрать взрывозащищенный электровигатель

Компания ООО «РОСЭЛЕКТРО» осуществляет продажу взрывозащищенных электродвигателей по всей территории России, мы являемся надежным поставщиком и партнером крупнейших предприятий отрасли, работая с 2005 года, мы заслужили доверие качеством услуг и продукции.

Для того, чтобы выбрать необходимый Вам тип взрывозащищенного электродвигателя, свяжитесь с нашими специалистами по телефонам +7 (4922) 432-477, +7 (4922)538-539, +7 (4922)538-569 (многоканальные), пришлите заявку на [email protected], либо позвоните нам по единому многоканальному телефону: 8 (804) 333-14-14, звонки из всех регионов России бесплатны.

Также Вы можете посетить нашу страницу прайс-лист, выбрав необходимое наименование.
