Высота верстака для работы стоя – Проект верстака Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие о

Какой должна быть высота верстака для работы стоя

При установлении оптимального уровня высоты слесарного верстака для работы в стоячем положении, стоит основываться из высоты над полом локтевой точки работника. При работе слесаря-монтажника преимущественно комфортабельной являет собой такая высота слесарного стола, при которой локоть работающего и плоскость его инструмента находятся в одном прямом направлении.

В процессе работы на столе-верстаке локоть согнутой руки вынужден находиться на уровне губок тисков. В то время как высота слесарного стола должна перестраиваться в зависимости от роста работника.

При росте 180 см, высота верстального стола должна приблизительно равняться 110 см. То есть в среднем, оптимальным должно считаться значение: "ваш рост - минус 70 см". А промежуток от центра верстака до глаз человека должен быть 45-50 см.

На случай расхождения размеров стола к росту человека, задействуют специальные подставки различного уровня высоты (5-15 см). Слесарь, в основном осуществляет свою работу в положении стоя, значительный промежуток времени пребывая в принудительном, полусогнутом положении, с наклоном корпуса тела вперед. Подобную позицию работник принимает начиная с момента подготовки детали к обработке, и сохраняет в процессе всей его деятельности. Помимо пальцев и кистей рук, в работе для поддержания нужной позиции задействованы мышцы ног и поясницы. Максимальная нагрузка, наряду с этим, приходится на такие мышцы тела как: трапециевидные и длинные мышцы спины, поясничные, ягодичные, квадрицепсы и голень. В результате длительной работы, мышцы спины, поясницы и шеи сильно изнуряются. И зачастую не в состоянии препятствовать согнутости грудного и шейного отделов позвоночника, которая со временем ещё и может усиливаться.

Компания «РМЗ» занимается конструктированием и производством металлических слесарных верстаков, которые успешно используются для организации рабочего места людей разных специальностей, таких как: сварщиков, электромонтажников, механиков и др. В соответствии с желанием заказчика, мы изготавливаем верстаки любых габаритных размеров, а также какой угодно удобной для Вас высоты.

verstaki.com

Какой высоты должен быть верстак

Верстак является главным объектом рабочего места слесаря. От того, насколько рационально, практично и продуманно изготовлен верстак – зависит качество, производительность труда и техническая безопасность.

Одним из главных параметром влияющих на создание оптимальных условий для работы на верстаке – это высота. Для определения необходимой высоты верстака за основу расчета берут высоту от пола до локтя работающего. Самой удобной для слесаря-механика является высота верстака, когда локоть работающего и плоскость напильника находятся на одном уровне.

Оптимальная высота верстака формируется в зависимости от роста работника. Обычно, для человека, ростом 170-180 см высота верстака должна быть в пределах 70-90 см. Если рост не соответствует данному диапазону, тогда старайтесь подобрать такую высоту, при которой вы не будете сутулиться.

Нормальная высота слесарного верстака приравнивается к 750-800 см, но определить высоту можно и учитывая индивидуальный рост человека. Для этого есть отличный способ, достаточно воспользоваться рулеткой и измерить расстояние от пола до ладони в положении стоя. Данный результат и будет являться высотой верстака.

Компания «РМЗ» занимается разработкой и производством слесарных верстаков, изготавливаемых из металла и других материалов. Наши верстаки успешно используются для организации рабочего места людей разных специальностей: автослесарей, слесарей-сборщиков, механиков и многих других.

В соответствии с желанием заказчика мы изготовим верстак любых габаритных размеров, любой конфигурации, из любого материала, а также любой удобной высоты.

В отличие от других изделий, представленных на рынке, верстаки нашего производства являются сверхпрочными. Слесарный верстак может иметь столешницу от 3 до 10 мм, которая способна выдерживать нагрузку от 1500 до 3000 килограмм.

В каталоге нашего сайта представлен широкий ассортимент слесарных верстаков высокого качества, которые можно купить по выгодной цене производителя.

verstaki.com

Высота верстака для работы стоя — sovetskyfilm.ru

Самодельный прочный столярный верстак поможет вам набраться опыта в столярных работах и добиться хороших результатов. Для красоты и прочности его верхние и нижние перемычки врезаны в ножки, но чтобы упростить и ускорить изготовление верстака, пазы можно не делать, а просто приклеить перемычки к ножкам и прикрепить шурупами.

Крышка верстака — облицованное фанерой готовое дверное полотно размерами 1980x610x40 мм с твердым заполнением. Она должна выступать за каркас верстака с торцов на 100 мм, сзади — на 12 мм и спереди — приблизительно на 25 мм.

Эти свесы нужны для крепления струбцинами к крышке обрабатываемых деталей. Высота верстака — 940 мм — рассчитана на рост человека около 180 см. Подходящую же для вас высоту надо определить уже на начальной стадии проектирования и изготовления верстака и соответственно задать высоту ножек.

При указанных выше свесах длины перемычек зависят от размера дверного полотна. Кроме того, на их длины влияет, будут ли перемычки врезаны в ножки или нет. Длинные перемычки крепят внутри коротких. Если вы будете врезать перемычки, учтите, верхние должны быть толще нижних и поэтому верхние продольные перемычки получатся короче нижних на разницу их толщин.

Разметьте и отпилите ножки. Поставив их вместе и сравнив высоту, удостоверьтесь, что они все — одинаковой длины. Если перемычки будут врезаться в ножки, разметьте соответствующие выборки.

Для разметки высоты выборки пазов положите одну короткую перемычку на ножку заподлицо с ее верхним концом. Приложите снизу к ней поверочный угольник и, удалив перемычку, ножом процарапайте на ножке линию.

Продлите эту линию и на остальные грани ножки. Установите рейсмус на толщину верхней перемычки и разметьте глубину на поверхностях верхней части ножки (рис. 1). Также разметьте и остальные 3 ножки.

Верхнее ребро нижней перемычки находится на высоте 350 мм от пола. Отложите это расстояние от нижнего конца ножки и сделайте отметку карандашом. Приложите к отметке перемычку и выровняйте ее по поверочному угольнику. Снимите перемычку и процарапайте ножом линию, соответствующую нижнему ребру перемычки. Таким же способом разметьте на ножке положение и верхнего ребра перемычки. Продлите линии разметки на остальные плоскости ножки.

Установите рейсмус на толщину нижней перемычки и отметьте глубину выборок на плоскостях ножки (см. рис. 1). Подобным образом разметьте и все остальные ножки. Прижмите ножку струбциной к прочному столу и мелкозубой пилой проделайте пропилы на размеченную глубину.

При этом линии разметки должны быть снаружи резов. Затем этой же пилой в зоне будущего паза выполните несколько вертикальных пропилов. Лишний материал удалите стамеской. Как вариант пазы можно выбрать фрезером. Повторите операцию на других ножках.

Теперь о сборке верстака (рис. 2).

На внешних сторонах ножки на высоте верхнего и нижнего ребер нижней перемычки пилой для шипов сделайте горизонтальные пропилы до размеченной глубины. Чтобы легче было выбирать паз, сделайте еще несколько пропилов до нужной глубины с шагом около 12 мм. Затем лишний материал срежьте стамеской со скошенным лезвием. Повторите подобную операцию и на других ножках.

Перемычки к ножкам должны быть подогнаны точно. Если пазы получились немного уже, то для плотной посадки подстрогайте перемычки. Смажьте клеем нижние пазы на двух ножках и установите нижнюю перемычку заподлицо с ножками. Просверлите через нее направляющие отверстия в ножках и скрепите их 50-мм шурупами — по 3 шт. на каждую ножку. Таким же способом прикрепите верхнюю перемычку, но используйте шурупы длиной 65 мм.

Аналогично соберите вторую боковую раму (рис. 3). Если вы хотите упростить конструкцию, то есть не делать пазы, то просто приклейте и приверните шурупами перемычки к ножкам. Но при этом проверьте прямоугольность собранных боковых рам и чтобы перемычки выступали за ножки на собственную толщину.

Зачистите, прострогайте и снимите фаски с внешних ребер. Затем удалите все излишки клея и гладко зачистите все поверхности. Поставьте обе торцевые рамы вертикально, приложите к месту нижние перемычки (рис. 4) и прикрепите их, как вы делали это раньше. Чем прочнее крепление ножек, тем прочнее каркас. Для прочности стыки должны быть плотно подогнаны еще до закрепления их шурупами.

Для этого воспользуйтесь клиновыми зажимами или стяните каркас веревкой. Если для затяжки каркаса используете веревку, то сделайте из нее два витка и с каждой стороны каркаса вставьте между ними круглые бруски (или шкворни) и закрутите веревку.

Подгоните и приклейте верхние перемычки, стягивая стыки зажимами или веревкой. Просверлите направляющие отверстия и приверните перемычки к ножкам шурупами — по 3 шт. на каждый конец перемычек. Зачистите каркас и прострогайте верхние кромки торцевых рам и верхних длинных перемычек так, чтобы они были в одной плоскости.

От заготовки сечением 50×38 мм отпилите два бруска длиной, равной расстоянию между ножками с продольной стороны. Просверлите в этих брусках и зазенкуйте не менее 5 отверстий с каждой стороны под шурупы крепления брусков к продольным перемычкам и к крышке. Лучшую сторону каркаса выберите в качестве передней. Затем на задней стороне каркаса изнутри прижмите и прикрепите один опорный брусок к перемычке.

Положите на место крышку так, чтобы сзади она выступала за каркас на 12 мм и равномерно по торцам. Свес спереди сделайте, какой получится. Но еще не крепите крышку шурупами. Просто зафиксируйте ее положение парой струбцин.

Для вашего верстака нужны тиски, имеющие раствор губок около 330 мм. В корпусе тисков и в подвижной губке должны быть отверстия для крепления накладных фанерных губок, необходимых для того, чтобы не портить инструменты, изделия и сами тиски. При установке тисков учтите, что для облегчения подгонки накладок верхнее ребро стальных губок должно не доходить до верха крышки верстака приблизительно на 12 мм (на толщину деревянной планки).

Замерьте высоту задней грани неподвижной губки тисков. Вычтите из нее толщину крышки без 12 мм (толщину планки) и получите толщину монтажного бруска, устанавливаемого между крышкой верстака и полкой неподвижной губки тисков (рис. 5).

Выборка проема для тисков в боковой перемычке. Сделайте шаблон тисков. Для этого положите тиски вместе с монтажным бруском торцом на кусок картона и обведите их по контуру. Чтоб упростить выпиливание проема в боковой перемычке, спрямите линии контура. Вырежьте шаблон и прикрепите его к перемычке под крышкой на расстоянии около 300 мм от левой (для правши) или правой (для левши) ножки и обведите контур проема.

Снимите крышку и выпилите проем лобзиком. Прижмите струбцинами второй опорный брусок крышки к верху передней перемычки и приверните его шурупами. Выпилите часть бруска в проеме для тисков.

Теперь на клее и шурупах прикрепите крышку к каркасу через опорные бруски. Вставьте на место тиски с монтажным бруском. Через нижние крепежные отверстия тисков просверлите направляющие отверстия в монтажном бруске и крышке и прочно прикрепите тиски к месту шурупами-глухарями с головками под ключ. Под головки шурупов не забудьте подложить шайбы.

Накладные деревянные губки (рис. 6) нужны для того, чтобы при зажиме обрабатываемой детали не повредить ее. Крепятся они к губкам тисков так, чтобы их верхние грани были заподлицо с верхней плоскостью крышки. Из фанеры толщиной 12 мм выпилите две детали длиной немного большей ширины стальных губок тисков. Ширина накладок должна быть равна расстоянию между верхней плоскостью крышки верстака и направляющими тисков.

Из твердой древесины изготовьте планку толщиной, равной расстоянию между верхним краем стальных губок и равной длине накладок, и шириной, равной расстоянию от кромки крышки до накладки задней губки. Приклейте планку к переднему ребру крышки заподлицо с ее верхней плоскостью и так, чтобы она легла на верхнюю грань задней губки тисков.

Через отверстия на передней губке разметьте отверстия на фанерной накладке. Перенесите отметки на другую накладку, просверлите и зазенкуйте отверстия в ней и приверните тиски с задней накладкой к крышке верстака.

Упор на нужной высоте надо будет фиксировать болтом М 10×150 с квадратной головкой, www.norstar.ru и барашковой гайкой. Отверстие для пропуска этого болта сквозь ножку расположите чуть ниже верхней перемычки. Для этого вставьте в паз и закрепите упор на месте заподлицо с крышкой верстака и перенесите отметку отверстия для болта на упор — это будет верхний конец паза. Затем выдвиньте упор вверх на максимальную высоту (на 75-100 мм) и поставьте новую отметку напротив отверстия для болта — это будет нижний конец паза.

Вытащите упор. Прочертите осевую линию паза и, подложив под упор прокладку, по всей длине паза просверлите ряд отверстий Ø10 мм. Стамеской срежьте лишнюю древесину, чтобы болт входил в паз без люфта. Паз можно выбрать и фрезером.

Вставьте упор на место и через его паз по сделанной ранее разметке просверлите в ножке отверстие 010 мм для болта. С внутренней стороны ножки вставьте в отверстие болт и, надев шайбу, зафиксируйте упор барашковой гайкой.

По внутренним размерам каркаса из фанеры толщиной 12 мм выпилите полку. По ее углам сделайте выборки для ножек. Верхние ребра полки скруглите и прикрепите полку шурупами к нижним перемычкам.

На вешалках в виде круглых брусков Ø25 мм, вставленных концами в отверстия, которые просверлены в перемычках на противоположном от тисков конце каркаса, можно хранить необходимые вещи — струбцины, совок для мусора и т.п.

Бруски должны быть длиной немного большей ширины каркаса, а отверстия для них располагаться на расстоянии 300 и 600 мм от концов верхних задней и передней перемычек. Перед установкой вешалок смажьте их концы ПВА и забейте на место. Выступающие концы сострогайте заподлицо с перемычками.

Крепление передней губки. Закройте тиски с поставленной на место передней накладкой и закрепите ее шурупами через отверстия в передней губке тисков.

Выдвигающийся упор нужен для фиксации деталей при строжке или обработке стамеской. Он крепится с внешней стороны к передней ножке со стороны тисков (см. фото).

Разметку гнезда для упора по угольнику начните с построения проекции ножки на верхнюю плоскость крышки. Затем из твердой древесины сделайте заготовку для упора 25x38x250. 300 мм и разметьте по ее торцу гнездо так, чтобы www.norstar.ru прилегал вплотную к ножке верстака.

В двух расположенных диагонально углах размеченного паза просверлите отверстия для пропуска пилки лобзика и прорежьте паз. Линии разметки должны быть на внешней стороне пропилов.

capitalpolis.ru страховая программа добровольного медицинского страхования (ДМС) она должна обеспечивать работникам компании высочайшее качество мед обслуживания, и покрывать все медицинские расходы. В компании «Капитал-Полис» вам оформят полис в короткие сроки и предложат лучшее мед обслуживание.

По материалам журнала «Делаем сами»

Похожие новости

Комментарии (0)

Главная » Статьи » Какой должна быть высота верстака для работы стоя

При установлении оптимального уровня высоты слесарного верстака для работы в стоячем положении, стоит основываться из высоты над полом локтевой точки работника. При работе слесаря-монтажника преимущественно комфортабельной являет собой такая высота слесарного стола, при которой локоть работающего и плоскость его инструмента находятся в одном прямом направлении.

В процессе работы на столе-верстаке локоть согнутой руки вынужден находиться на уровне губок тисков. В то время как высота слесарного стола должна перестраиваться в зависимости от роста работника.

При росте 180 см, высота верстального стола должна приблизительно равняться 110 см. То есть в среднем, оптимальным должно считаться значение: «ваш рост — минус 70 см». А промежуток от центра верстака до глаз человека должен быть 45-50 см.

На случай расхождения размеров стола к росту человека, задействуют специальные подставки различного уровня высоты (5-15 см). Слесарь, в основном осуществляет свою работу в положении стоя, значительный промежуток времени пребывая в принудительном, полусогнутом положении, с наклоном корпуса тела вперед. Подобную позицию работник принимает начиная с момента подготовки детали к обработке, и сохраняет в процессе всей его деятельности. Помимо пальцев и кистей рук, в работе для поддержания нужной позиции задействованы мышцы ног и поясницы. Максимальная нагрузка, наряду с этим, приходится на такие мышцы тела как: трапециевидные и длинные мышцы спины, поясничные, ягодичные, квадрицепсы и голень. В результате длительной работы, мышцы спины, поясницы и шеи сильно изнуряются. И зачастую не в состоянии препятствовать согнутости грудного и шейного отделов позвоночника, которая со временем ещё и может усиливаться.

Компания «ТД КРОН» занимается конструктированием и производством металлических слесарных верстаков. которые успешно используются для организации рабочего места людей разных специальностей, таких как: сварщиков, электромонтажников, механиков и др. В соответствии с желанием заказчика, мы изготавливаем верстаки любых габаритных размеров, а также какой угодно удобной для Вас высоты.

Рекомендуем ознакомиться со следующими материалами:

При определении высоты верстака следует исходить из высоты над полом локтевой точки работающего. При этом высота рабочего места должна быть несколько ниже высоты локтевой точки. При работе слесаря механо-сборочных работ наиболее удобной является такая высота верстака, когда локоть работающего и плоскость напильника находятся на одной прямой линии.

При работе на слесарном верстаке локоть согнутой руки должен находиться на уровне губок тисков (И. А. Арнольди, В. В. Анисимова и др. 1965). Высота верстака должна меняться в зависимости от роста работающего.

При росте в 150 см высота верстака должна равняться 80 см, при росте в 150—165 см — 85—90 см, при росте в 165—175 см — 100 см. Расстояние от центра станка до глаз работающего должно составлять около 450 мм.

В случае несоответствия размеров станка росту подростков используют подставки разной высоты (5, 10, 15 см). Токарь выполняет работу стоя, большую часть рабочего времени находясь в вынужденном полусогнутом положении, с наклоном корпуса вперед.

Такое положение принимается рабочим, начиная с периода подготовки детали к обработке, и сохраняется в процессе всей работы до снятия детали. Кроме мышц пальцев, кисти рук, в работе для сохранения нужной рабочей позы принимают участие мышцы нижних конечностей и туловища.

Наибольшая нагрузка при этом приходится на мышцы тела, длинные и трапециевидные мышцы спины, поясничные, ягодичные, четырехглавые мышцы бедра и трехглавые голени.

В процессе работы мышцы спины и шеи утомляются и бывают не в состоянии противодействовать кифозированию грудного и шейного отделов позвоночника, которое со временем может увеличиваться и сопровождаться нарушением правильного положения плечевого пояса, отклонением его кпереди и отхождением лопаток от позвоночника.

Вынужденное положение усиливается, когда рабочее место подростка не соответствует его росту.

«Клиника заболеваний, физиология и гигиена в подростковом возрасте», Г.Н.Сердюковская

Нарастание мышечной силы у подростков в значительной степени зависит от степени общей тренированности и занятий физическими упражнениями. Очень часто мышечный тонус отстает от темпов роста костной системы. Именно поэтому необходимо очень строго соблюдать все те нормативы, которые разработаны для производственных помещений, рабочего места подростков, следить за правильной рабочей позой, правильным чередованием труда и отдыха. Из…

Недостаточное освещение рабочих мест при любых видах работы является неблагоприятным моментом в трудовой деятельности подростков. При слабом освещении рабочей поверхности подросток должен ниже наклоняться над станком или столом, а такая вынужденная поза приводит к более быстрому мышечному утомлению, что может явиться причиной формирования неправильной осанки. Большой процент сколиотической осанки и сутуловатости был выявлен у подростков,…

Кифозирование, или боковое искривление позвоночника наступит быстрее, если высокого роста подросток работает за низким станком. Подростки небольшого роста вынуждены тянуться к станку, а имеющие высокий рост — длительное время находиться в наклонном положении. Порочная установка корпуса при неправильной организации труда закрепляется, приобретая характер стереотипа. Так возникает разновидность кифотической осанки у подростков — сутуловатость и круглая…

При выполнении сидячей работы менее утомительной является такая поза, когда центр тяжести туловища находится над плоскостью, образуемой точками опоры — седалищными и подвздошными костями (М. Д. Большакова и В. Н. Кардашенко, 1956). При этом голова несколько наклонена вперед, глаза находятся на расстоянии — 35—40 см от рабочей поверхности (аппарата, схемы и т. д.). При правильной…

Ряд авторов указывают на значение габаритов инструментов для сохранения правильной осанки и избежания преждевременного утомления (М. В. Антропова, 1&62; В. В. Анисимова, 1&65; Г. П. Сальникова и Л. Е. Любомирский, 1962). Инструментарий, которым пользуются подростки, должен удовлетворять определенным гигиеническим требованиям. Так как руки подростка меньше рук взрослого рабочего, то рукоятки инструментов должны быть тоньше и…

20мм лучше(как у меня)

AV_B написал.
Какой высоты делать

по Вашему росту выбирайте. БОльшая роль играет при работе с тисками, надо подбирать с учетом их высоты чтобы при работе с напильником/ножевкой не горбатиться и не задирать руки вверх

AV_B написал.
Из чего делать столешницу

на базах металла вырежут кусок двадцатки по Вашим размерам(за соответствующее вознаграждение)

AV_B написал.
(купить готовую)?

Лучший вариант-поверочная плита

Инструкция и идеи по изготовлению верстака для собственной столярной мастерской

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно верстак одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком.

Ося участник FORUMHOUSE

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака может быть довольно замысловатой, а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской. Поэтому, для того чтобы любой желающий смог оптимизировать данный процесс, мы предлагаем вашему вниманию эту статью.

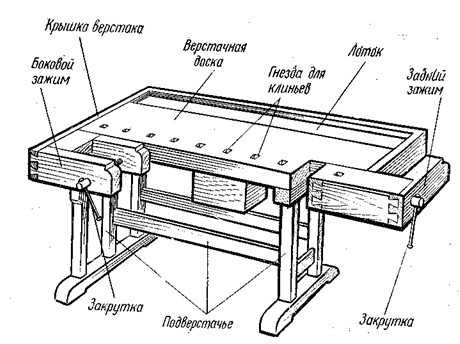

Общее описание столярного верстака

В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда находится обычный деревянный стол. Именно на нем мастер и будет сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своими столярно-плотницкими навыками.

Итак, массивный стол – это основа. А все остальное – тиски, струбцины, ящики с инструментами и крепежными деталями – все это неизменные атрибуты самого полезного приспособления столярной мастерской.

Проект столярного верстака

Первое и самое главное, на что следует обратить внимание, разрабатывая конструкцию будущего верстака – это на его высоту. Ведь работать за ним придется, скорее всего, подолгу. А устать, стоя за слишком высоким или слишком низким верстаком, можно в два счета.

Выбирайте высоту с таким расчетом, чтобы можно было работать, стоя в полный рост, и при этом не сутулиться. Для человека среднего роста этот показатель должен быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким сооружением, — одно удовольствие.

Крышку верстака, так же как и его рабочую поверхность, лучше всего делать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, например, ДСП. Настоятельно не рекомендуем вам брать с них пример. Ведь нагрузки на поверхность верстака могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Ося участник FORUMHOUSE

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер стола определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, крышка верстака должна иметь специальный лоток для хранения инструментов и заготовок, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. При этом именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Что касается размеров столярного стола, то они могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

В качестве опор (ножек) верстака можно использовать деревянный брус 120*120 мм. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Монтаж верстака

Монтаж верстака ничем не отличается от сборки обыкновенного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочая поверхность крепится к опорам тоже с помощью саморезов.

При сборке верстака следует избегать использования гвоздей. Ведь впоследствии это может привести к быстрому расшатыванию верстака и даже к перекосу его несущего каркаса.

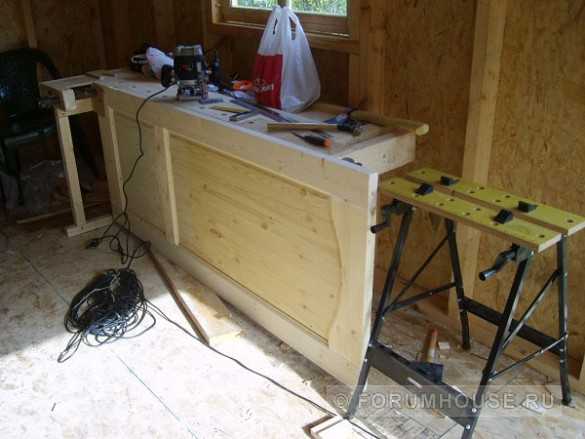

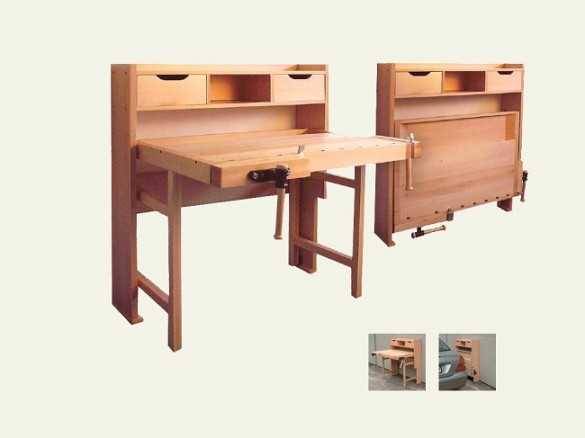

В целях экономии пространства мастерской некоторые мастера делают верстак откидным. Он крепится на стену и задействуется в работу только при необходимости.

CartmanSr участник FORUMHOUSE

У меня в прошлом, в стесненных условиях, была верстачная доска – ламинированная плита МДФ толщиной 24 мм, с размерами 1200х2200. Она имела небольшие модификации, такие как: отверстия и пазы под крепление ручного фрезера и циркулярки, врезанная вровень металлическая планка с резьбовыми отверстиями для крепления линеек и усовые гайки снизу, расположенные в местах крепления ручного рубанка и сверлильного станка из дрели с коромыслом. К стенке доска крепилась на трех шарнирах. В нерабочее время она поднималась вертикально и закреплялась на стене. Под доской, также на петлях – два треугольника из той же плиты. На них она укладывалась при работе.

Подобная конструкция – это отличный выход из ситуации, при которой внутреннее пространство мастерской сильно ограниченно. Но такой верстак плохо выдерживает интенсивные нагрузки, и создавать его следует только в исключительных случаях.

После того, как вы смонтируете каркас и рабочую поверхность изделия, столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак, его функционал можно слегка расширить, дополнив конструкцию специализированной оснасткой.

Учитывая особую специфику деятельности, рабочее место столяра должно быть оснащено соответствующим оборудованием. И если необходимые инструменты всегда под рукой, то это превосходный показатель. А грамотно расположить приспособления, крепежные материалы и электроинструмент вам помогут конструктивные элементы самого верстака.

Зажимы верстака

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, их необходимо соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Его зажимные колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения.

Подверстачье

В условиях большого нагромождения шкафчиков, столярных станков и дополнительных приспособлений было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это прием, которым многие мастера давно уже не пренебрегают, создавая для себя дополнительные удобства.

Dimon 14 участник FORUMHOUSE

В том-то и дело, что в конструкции верстака полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много. Куда его положить на улице во время работы? Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час.

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. Конечно, в процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, как лучше всего их применить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину. из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака. вы сможете в соответствующем разделе нашего форума. При этом любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы. посетив специальную тему, созданную для обсуждений.


Внимание, только СЕГОДНЯ!

sovetskyfilm.ru

Определение высоты верстака - Гигиенические требования к организации рабочего места подростка на производстве - Анатомо-физиологические особенности подросткового возраста - Kelechek.ru

При определении высоты верстака следует исходить из высоты над полом локтевой точки работающего. При этом высота рабочего места должна быть несколько ниже высоты локтевой точки. При работе слесаря механо-сборочных работ наиболее удобной является такая высота верстака, когда локоть работающего и плоскость напильника находятся на одной прямой линии.

При работе на слесарном верстаке локоть согнутой руки должен находиться на уровне губок тисков (И. А. Арнольди, В. В. Анисимова и др., 1965). Высота верстака должна меняться в зависимости от роста работающего.

При росте в 150 см высота верстака должна равняться 80 см, при росте в 150—165 см — 85—90 см, при росте в 165—175 см — 100 см. Расстояние от центра станка до глаз работающего должно составлять около 450 мм.

В случае несоответствия размеров станка росту подростков используют подставки разной высоты (5, 10, 15 см). Токарь выполняет работу стоя, большую часть рабочего времени находясь в вынужденном полусогнутом положении, с наклоном корпуса вперед.

Такое положение принимается рабочим, начиная с периода подготовки детали к обработке, и сохраняется в процессе всей работы до снятия детали. Кроме мышц пальцев, кисти рук, в работе для сохранения нужной рабочей позы принимают участие мышцы нижних конечностей и туловища.

Наибольшая нагрузка при этом приходится на мышцы тела, длинные и трапециевидные мышцы спины, поясничные, ягодичные, четырехглавые мышцы бедра и трехглавые голени.

В процессе работы мышцы спины и шеи утомляются и бывают не в состоянии противодействовать кифозированию грудного и шейного отделов позвоночника, которое со временем может увеличиваться и сопровождаться нарушением правильного положения плечевого пояса, отклонением его кпереди и отхождением лопаток от позвоночника.

Вынужденное положение усиливается, когда рабочее место подростка не соответствует его росту.

«Клиника заболеваний, физиология и гигиена в подростковом возрасте», Г.Н.Сердюковская

Нарастание мышечной силы у подростков в значительной степени зависит от степени общей тренированности и занятий физическими упражнениями. Очень часто мышечный тонус отстает от темпов роста костной системы. Именно поэтому необходимо очень строго соблюдать все те нормативы, которые разработаны для производственных помещений, рабочего места подростков, следить за правильной рабочей позой, правильным чередованием труда и отдыха. Из…

Недостаточное освещение рабочих мест при любых видах работы является неблагоприятным моментом в трудовой деятельности подростков. При слабом освещении рабочей поверхности подросток должен ниже наклоняться над станком или столом, а такая вынужденная поза приводит к более быстрому мышечному утомлению, что может явиться причиной формирования неправильной осанки. Большой процент сколиотической осанки и сутуловатости был выявлен у подростков,…

Кифозирование, или боковое искривление позвоночника наступит быстрее, если высокого роста подросток работает за низким станком. Подростки небольшого роста вынуждены тянуться к станку, а имеющие высокий рост — длительное время находиться в наклонном положении. Порочная установка корпуса при неправильной организации труда закрепляется, приобретая характер стереотипа. Так возникает разновидность кифотической осанки у подростков — сутуловатость и круглая…

При выполнении сидячей работы менее утомительной является такая поза, когда центр тяжести туловища находится над плоскостью, образуемой точками опоры — седалищными и подвздошными костями (М. Д. Большакова и В. Н. Кардашенко, 1956). При этом голова несколько наклонена вперед, глаза находятся на расстоянии — 35—40 см от рабочей поверхности (аппарата, схемы и т. д.). При правильной…

Ряд авторов указывают на значение габаритов инструментов для сохранения правильной осанки и избежания преждевременного утомления (М. В. Антропова, 1962; В. В. Анисимова, 1965; Г. П. Сальникова и Л. Е. Любомирский, 1962). Инструментарий, которым пользуются подростки, должен удовлетворять определенным гигиеническим требованиям. Так как руки подростка меньше рук взрослого рабочего, то рукоятки инструментов должны быть тоньше и…

www.kelechek.ru

Высота - верстак - Большая Энциклопедия Нефти и Газа, статья, страница 1

Высота - верстак

Cтраница 1

Высота верстака обычно равна 800 - 900 мм, длина - 1000 - 1200 мм, ширина - 700 - 800 мм.  [1]

Высота верстаков должна быть такой, чтобы губки тисков находились на уровне локтя работающего.  [2]

Высота верстака должна быть такова, чтобы слесарю не приходилось излишне нагибаться или поднимать при работе кверху руки от локтя до плеча.  [3]

Высота верстака обычно равна 800 - 900 мм, длина - 1000 - 1200 мм, ширина - 700 - 800 мм.  [5]

Высоту верстака подбирают по росту рабочего так, как показано на рис. 1, г. На рабочем месте недалеко от верстака должен находиться инструментальный шкаф. Каждый инструмент хранится в нем на соответствующем месте. В шкафу отводится место для хранения чертежей и другой технической документации.  [6]

Неправильная подгонка высоты верстака к росту рабочего ведет к излишнему утомлению и снижению производительности труда. При универсальных верстаках подгонку производят изменением высоты стола или укладкой перед верстаком деревянной решетки определенной высоты. Наличие решетки обязательно, если верстак стоит не на деревянном полу, а на асфальтобетонном, так как она предохраняет ноги работающего от ревматизма.  [7]

При такой высоте верстака создаются нормальные условия для производительной работы, так как спина слесаря не изгибается и руки его не тянутся вверх, что уменьшает напряжение и утомляемость рабочего.  [9]

Подставку под ноги следует применять в тех случаях, когда высота тисков не соответствует росту обучающегося. Высота верстака с тисками считается нормальной, если у стоящего прямо обучающегося рука, согнутая в локтевом суставе под углом 90, находится на уровне губок тисков при вертикальном положении ее плечевой части. Выбранные подставки должны плотно лежать на полу. Неправильное положение корпуса обучающегося вызывает быструю утомляемость, затрудняет правильное выполнение приемов работы и получение требуемой точности.  [10]

Верстак должен быть одноместный, с размерами примерно 1400x800x900 мм. Высота верстака и рабочей плоскости разметочной плиты должны соответствовать росту работающего. Поверхность верстака обивают линолеумом. В тумбах верстака находится ряд ящиков для хранения инструментов и принадлежностей. У верстака должен находиться стул с регулируемой высотой сиденья.  [11]

Верстак должен быть одноместный ( рис. 1, а) с размерами примерно 1400X800 мм. Высота верстака вместе с контрольной плитой, размещаемой на нем, должна соответствовать росту работающего. Слева, под крышкой верстака, расположены ящики для хранения инструментов, а справа под тисками - свободное пространство для размещения ног работающего. Рядом с верстаком устанавливают прочный и устойчивый табурет с регулируемой высотой сиденья.  [13]

Для определения необходимой высоты верстака следует встать к нему лицом и положить ладони обеих рук на поверхность рабочей доски. Если ладони без напряжения касаются рабочей доски, то, значит, высота верстака соответствует росту работающего. Чтобы при работе не испортить рабочую доску верстака, например при работе стамеской, под обрабатываемую деталь подкладывают дощечку. Необходимо периодически смазывать винты тисков ( прижимных коробок) и покрывать поверхность рабочей доски олифой.  [14]

Страницы:      1    2

www.ngpedia.ru

Основные типы слесарных верстаков | VERSTAKI

К основным слесарным операциям относятся правка, резка и гибка металлов, разметка, отпиливание, рубка, сверление, нарезание резьбы, доводка, клепка, пайка и прочие технологические процессы. Для их выполнения требуется специальным образом организованное рабочее место. Основным оборудованием для слесарных работ является слесарный верстак Гефест, который представляет собой прочный металлический стол с устойчивыми ножками.

Организация «РМЗ» уже много лет занимается изготовлением верстаков премиум класса марки «Гефест».

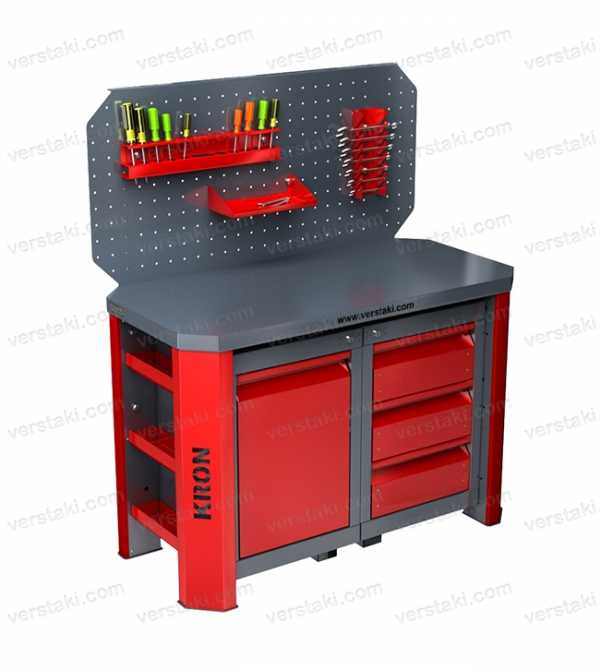

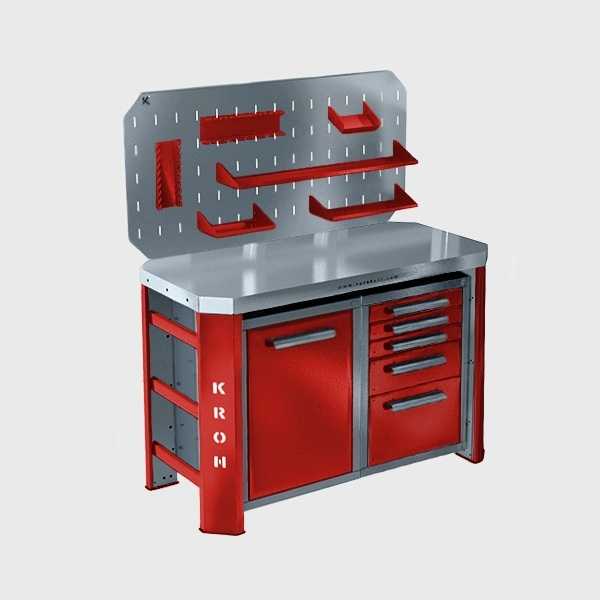

Основные типы слесарных верстаков нашего производства можно выделить по наличию или отсутствию тумб.

Компания «РМЗ» предлагает своим клиентам различные модификации тумб с одним, тремя или пятью ящиками. Заказчик может самостоятельно выбрать необходимую ему длину верстака, количество и образец тумб.

Еще один признак, по которому можно классифицировать основные типы слесарных столов — вид и наличие защитного экрана.

Защитный экран монтируется к задней стенке верстака выполняет сразу несколько функций: защищает стену от загрязнений и позволяет размещать в непосредственной близости от рабочего места держатели с инструментами.

ЗЭ верстаков бывают перфорированными и не перфорированными. Заводские отверстия, расположенные по всей поверхности стола позволяют быстро закреплять держатели, и при необходимости, в считанные минуты изменять их расположение. В экране без перфорации, отверстия для креплений придется сверлить самостоятельно.

Тип слесарного стола, расположение ящиков и полок а также наличие или отсутствие защитного экрана отражается в его полном названии. Рассмотрим для примера два верстака: ГЕФЕСТ-ВС-0 и ГЕФЕСТ-ВС-201-Э.

Количество цифр означает ширину оборудования: одна - 740 мм, две - 1240 мм, три - 1740 мм. По этому признаку можно быстро определить основные типы столешниц слесарных верстаков. Соответственно, первый из приведенных металлических столов имеет очень компактные размеры, ширина столешницы второго составляет 1740 мм, поэтому он не подойдет для использования в условиях ограниченного пространства.

Сами цифры тоже выбираются не случайно и обозначают тип тумбы (1 - один ящик, 2-три ящика, 3 - пять ящиков) или же ее отсутствие (0) а также их расположение.

Следовательно, ГЕФЕСТ-ВС-0 тумбы не имеет, в нижней части у него расположена полочка. Верстак ГЕФЕСТ-ВС-201-Э имеет две тумбы: левую с тремя ящиками и правую с одним. Между ними находится полка для инструментов и материалов.

Последний параметр, характеризующий основные виды слесарных верстаков отражается в буквенной аббревиатуре после цифрового обозначения, и указывает на наличие и тип защитного экрана: Э — экран не перфорированный, ЭП — экран перфорированный. Отсутствие за цифрами буквенной маркировки обозначает отсутствие экрана.

На основании информации, зашифрованной в названии, можно сделать исчерпывающие выводы обо всех основных параметрах и типах слесарных столов. К примеру, верстак ГЕФЕСТ-ВС-23-ЭП имеет столешницу шириной 1240 мм, две тумбы (левая с тремя ящиками, правая с пятью). Также это оборудование оснащено защитным экраном. Знание принципов маркировки изделий экономит время при их выборе, избавляет от необходимости ежеминутно сверяться с техническими параметрами и позволяет самостоятельно определить как будет назваться необходимое оборудование.

verstaki.com

Как выбрать верстак | VERSTAKI

Верстаком называют рабочее место слесаря или столяра. Он упрощает и ускоряет работу, а также помогает избежать травм. Однако, как выбрать хороший верстак, знает далеко не каждый. Перво-наперво нужно определиться, с какими именно материалами вы собираетесь работать. Если только с деревом — смело можете покупать столярный. Однако металлические детали на нем лучше не обрабатывать. Они могут повредить поверхность, да и стальную стружку, попавшую в щели практически невозможно достать. Столешницы столярных столов покрываются листовым металлом, поэтому испортить их очень и очень сложно. Такие верстаки универсальны.

Следующий момент, на который стоит обратить внимание, перед тем как выбрать верстак — габаритные размеры. Они напрямую зависят от площади помещения, в котором его планируется устанавливать. Если места много - стоит взять модель с широкой столешницей и несколькими тумбами. На таком верстаке удобно работать, в тумбы можно сложить инструменты, детали и материалы. Если же помещение совсем крошечное, можно взять столярный верстак или слесарный укороченного размера (однотумбовый или бестумбовый).

Перед тем как выбрать верстак, нужно определиться, где именно вы будете хранить инструменты. Столярные верстаки обычно тумб не имеют, так что место для складирования комплектующих и материалов придется организовывать отдельно или приобретать инструментальную тележку.

Сейчас на рынке представлено огромное разнообразие моделей слесарных столов, предлагающих различные решения по размещению инструментов. Как выбрать верстак из этого разнообразия? Давайте рассмотрим самые популярные и востребованные модели.

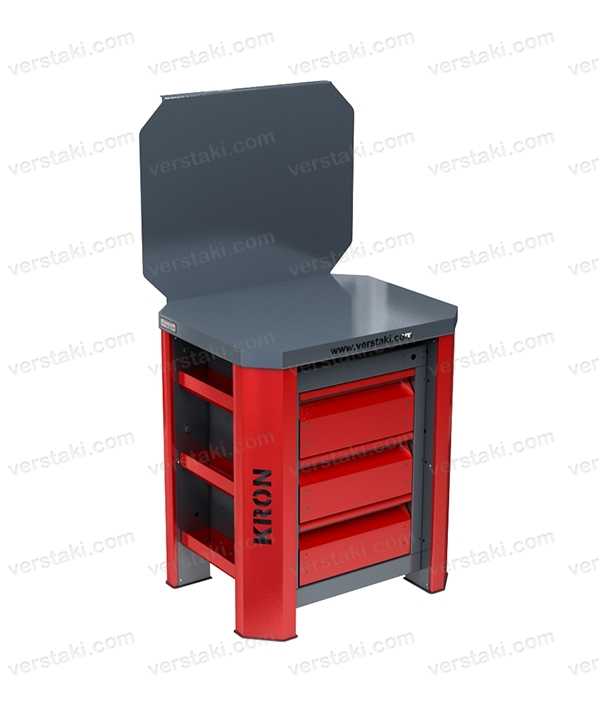

Однотумбовые верстаки отличаются компактностью и удобством использования в тесных помещениях. Двух и трехтумбовые изделия с различным расположением полочек и ящиков позволяют разместить огромное количество деталей, комплектующих, инструментов, емкостей с лакокрасочными материалами и клеем. Обращайте внимание на конструкцию ящиков. Они должны быть снабжены направляющими, позволяющими выдвигать их полностью.

Простым и эргономичным методом хранения инструментов является размещение их в специальных держателях, закрепленных на защитных экранах соответствующих моделей верстаков. Экраны с перфорацией в этом отношении особенно удобны так как позволяют перевешивать полочки и держатели, ориентируясь на сиюминутные нужды. Крепление осуществляется за отверстия в экране, поэтому навесить и снять полочку сможет даже маленький ребенок.

Как уже говорилось ранее, столешницы верстаков могут быть покрыты различными материалами. При работе с мелкими деталями, кройке по лекалам стоит обратить внимание на столярные столы, обитые линолеумом. Работать с металлическими изделиями лучше на покрытии из листовой стали. Если же вы планируете использовать агрессивные жидкости, кислоты, заниматься окраской изделий, работать с растворителями, лучше остановить свой выбор на верстаке с кислотостойким покрытием из полипропилена.

Хороший слесарный верстак способен служить годами. Если вы все еще сомневаетесь и не уверены что знаете, как выбрать верстак по невысокой цене и какая модель вам подойдет, вы можете позвонить квалифицированным менеджерам нашей компании, которые ответят на все возникшие у вас вопросы и помогут вам определиться с выбором.

verstaki.com

Отправить ответ

avatar
  Подписаться
Уведомление о
