Танкеры – суда, предназначенные для перевозки нефти от мест выработки на нефтеперерабатывающие заводы. Возрастающие потребности и желание получить максимум прибыли привели к созданию супертанкеров, поражающих своими размерами и являющихся самыми большими судами в мире.

Также их называют наливными судами, подчеркивая их назначение (для доставки жидких грузов: нефти, газа, вина, масла, кислот и так далее). В этой статье речь пойдет о самых крупных нефтяных танкерах в мире.

Как устроены танкеры

Корпус этих гигантов состоит из жесткого каркаса, разделенного продольными перегородками на “танки” (отсеки, заполняемые нефтью).

Современные супертанкеры имеют двухкорпусное строение, то есть имеют внешний чрезвычайно прочный корпус, принимающий на себя удар при возможном столкновении, и внутренний корпус, что отвечает за перевозку опасного груза. Такое преобразование эти суда получили в 1990 году после ряда экологических катастроф, связанных с крушением супертанкеров “Торей Каньон” (1967), “Амоко Кадиз” (1978), “Экссон Вальдес” (1989), когда тысячи галлонов нефти вылились в море, нанеся непоправимый ущерб экосистеме Великобритании, Франции и Аляски.

Одно- и двукорпусные нефтевозы

К однокорпусным нефтевозам-гигантам относятся:

  • “Крым”.
  • “Торрей Каньон”.
  • “Эксон Вальдис”.
  • Amoco Haven и Amoco Cadiz.
  • Idemitsu Maru.
  • Esso Atlantic.
  • Batillus.
  • Knock Nevis.

Двухкорпусное строение имеют (выборка из топ-10):

  • Sirius Star.
  • Hellespont Fairfax.

Как работают суда для перевозки нефти

Погрузка “черного золота” осуществляется мощнейшими насосами, располагающимися в специальных насосных станциях, которыми снабжены порты. Для того чтобы разгрузить танкер, на нем также установлены насосы и создана специальная система трубопроводов, имеющая блокировку и клапаны.

Когда судно загружено, плотность нефти высокая, а температура воздуха снаружи достаточно низкая, нефть начинают подогревать для снижения ее вязкости и, следовательно, облегчения перекачки. Подогрев осуществляют с помощью водяного пара, который течет через трубопроводы, пролегающие непосредственно в танках (отсеках с нефтью). Вот почему на танкерах установлены паровые котлы с огромной производительностью.

Каждый раз после выкачки сырья из судна танки тщательно очищают и дегазируют, чтобы предотвратить воспламенение паров, что выделяются из остатков груза.

Характеристики

Все нефтевозы, входящие в группу супертанкеров, имеют сходные свойства:

  • Большие размеры. Как правило, длина и ширина этих суден очень велика. Так, самый большой танкер в мире, размеры которого поистине огромны, имел длину, близкую к 500 метрам, а ширину – около 70 м.
  • Высокая степень осадки при перевозке груза (К примеру, осадка Sirius Star при загрузке составляет 22 м).
  • Огромное водоизмещение (например, Hellespont Fairfax имеет водоизмещение 234 тысячи тонн).
  • Достаточно высокая скорость для кораблей такого размера. В среднем 13-17 узлов.
  • Высочайшая грузоподъемность (“Эксон Вальдис” перевозил 235 тысяч тонн нефти).
  • Огромный дедвейт (общий вес, в который входит вес груза, необходимого топлива, оборудования и так далее). Например, дедвейт Batillus составляет почти 554 тысячи тонн.
  • Численность экипажа – 30-40 человек.

Самые большие танкеры в мире. Топ-10

10. Супертанкер “Крым” – самый большой танкер СССР и современной РФ. Построен на Керченском судостроительном заводе. Спущен на воду в 1974 году. В 1989 году был продан во Вьетнам с названием Chi Linh. Длина – 295 м, ширина – 44.95 м, дедвейт – 150 500 тонн.

9. “Торей Каньон” – изготовленный в США, этот танкер потерпел крушение в 1967 году на пути в Англию. Длина танкера – 296.8 м.

8. “Эксон Вальдис” – был построен в 1985г. в Сан-Диего (Калифорния). В 1989 году потерпел крушение около берегов Аляски, что привело к выбросу 700 тысяч баррелей нефти. После ликвидации последствий был отбуксирован к берегам Сан-Диего и вновь введен в эксплуатацию. В 2012 году танкер был утилизирован в Сингапуре. Длина – 300 м, ширина – 51 м, дедвейт – 209 836 тонн.

7. Sirius Star – был изготовлен в 2008 году в Кодже (Южная Корея). В ноябре 2008 года захвачен пиратами Сомали. Освобожден в 2009 году. Длина танкера – 332 м, ширина – 58 м.

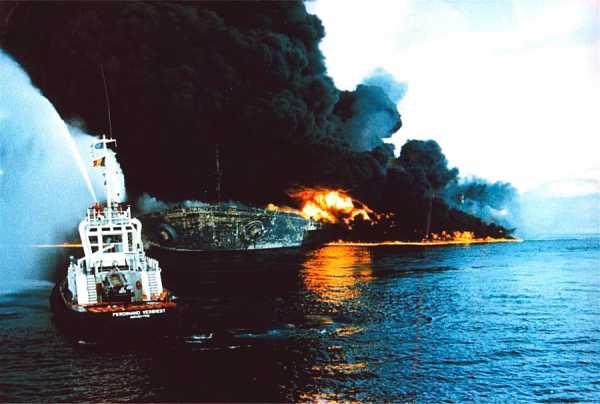

6. MT-Haven (Amoco Milford Haven) – спущен на воду в 1973 году в Кадисе (Испания). Перевозил нефть с Ближнего Востока в порты на Средиземном море. Затонул в 1991 году около Генуи (Италия) в результате попадания ракеты во время конфликта между Ираном и Ираком. Сейчас является одним из самых посещаемых дайверами затонувших объектов. Длина – 334 м, ширина – 51 м, дедвейт – 233 690 тонн.

Amoco Cadiz – танкер-близнец МТ-Haven. “Амоко Кадиз” начал свое плавание в 1975 году из Кадиса (Италия). А в 1978 году в результате попадания на мель разломился на три части и затонул недалеко от берегов Франции. Гибель корабля привела к одной из самых крупных экологических катастроф. В море вылилось около 200 000 тонн нефти. Длина танкера – 334 м, ширина – 51 м, дедвейт – 233 690 тонн.

5. Idemitsu Maru – построен в 1966 году в Йокогаме (Япония). Транспортировал нефть из Персидского залива к берегам Японии. Списан в 1980 году. В настоящее время полностью разобран. Длина – 344 м, ширина – 49.84 м, дедвейт (абсолютная грузоподъемность) – 209 413 тонн.

4. Hellespont Fairfax – создан в Южной Корее в 2002 году. Транспортирует нефть из Саудовской Аравии в Хьюстон. Длина – 380 м, ширина – 68 м.

3. Esso Atlantic – детище японских мастеров судостроения. Был спущен на воду в 1977 году. Под флагом Либерии доставлял нефть с Ближнего Востока в Западную Европу. В 2002-м утилизирован в Пакистане. Длина – 406.5 м, дедвейт – 516 891 тонна.

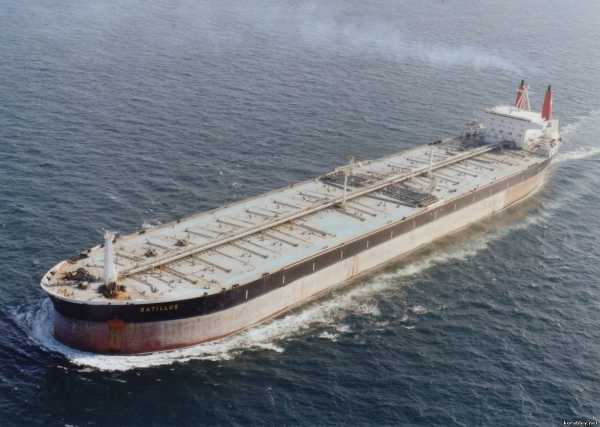

2. Batillus – спущен на воду во Франции в 1976 году. Перевозил нефть из Персидского залива в Северную Европу. Списан и полностью разобран в Тайване в 1985 году. Длина – 414.22 м, ширина – 63 м, дедвейт – 553 662 тонны.

1. Knock Nevis – самый большой нефтеналивной танкер в мире. Был построен в 1976 году в Японии. Уделим лидеру чуть больше внимания.

Knock Nevis. История гиганта

Самый большой нефтяной танкер в мире начал свой путь в 1976 году в Японии, а затем был передан во владение греческому магнату. Изначально размеры судна были таковы: длина – 376.7 м, ширина – 68.9 м, а дедвейт – 418 610 тонн. Он двигался с помощью огромной паровой турбины мощностью 50 тысяч лошадиных сил, а скорость в 16 узлов обеспечивал невероятных размеров винт с четырьмя лопастями. При заводских испытаниях была выявлена сильная вибрация корпуса, что стало причиной отказа от приема судна греческими владельцами. В 1976 году самый большой танкер в мире передан SHI, где ему присвоили название Oppama.

После этого танкер попал во владение гонконгского судовладельца, и была начата масштабная переработка судна. В 1981 году гигант получил название Seawise Giant, теперь его длина увеличилась до 485 м, ширина – до 68.86 м, а дедвейт составил 564 763 тонны.

Самый большой танкер в мире должен был перевозить нефть из стран Ближнего Востока в порты США. В 1986 году во время конфликта между Ираном и Ираком судно было повреждено противокорабельной ракетой и официально считалось затонувшим.

В 1988 году Норвежская компания Norman выкупила, подняла и восстановила судно, дав ему имя Happy Giant (“Счастливый Гигант”).

В 1991 году танкер снова поменял имя и владельца. Он стал называться Gehre Viking и пренадлежал норвержской компании Loki Stream AS.

Из-за своего строения (танкер был однокорпусным) судно не могло заходить в порты Европы и США (соответственно закону о двухкорпусных судах), а потому в 2004 году вновь поменяло хозяина, было названо Knock Nevis и переоборудовано в хранилище нефти около берегов Катара.

В 2010 году самый большой танкер в мире был в последний раз переименован (теперь он носил название Mont) и под флагом Сьера-Леоне отправлен в Индию на утилизацию.

Один из якорей этого огромного судна является экспонатом в Морском музее Гонконга.

Какой самый большой танкер в мире

Среди знатоков до сих пор ведутся споры о том, какому из танкеров-гигантов стоит отдать заслуженное первое место. Связано это с тем, что первоначальные размеры Knock Nevis составляли: длина – 376.7 м, а дедвейт – 418 610 тонн, и только после переделки корабль превратился в настоящего колосса с длиной 458.45 м, дедвейтом 564 763 тонны и водоизмещением 657 000 тонн.

Изначальные же размеры его оппонента Batillus были такие: длина – 414.22 м и дедвейт – 553 662 тонны, кроме того, Batillus не подвергался переделкам и не менял своего предназначения.

Технологии будущего

Очень скоро самый большой танкер в мире (фото выше) передаст пальму первенства среди самых больших кораблей поистине огромным плавучим городам с офисами, парками, жилыми домами и дорогами. Проект такого города под названием “Зеленый поплавок” разработан японской компанией и вскоре будет реализован.

Другой не менее амбициозный план плавучего города – “Эко Атлантис” – реализует компания из Китая China Communications. Город строится около побережья Нигерии.

www.syl.ru

Классификация размеров грузовых судов

Handysize

Хотя не существует официального определения по точному тоннажу, Handysize обычно относится к сухогрузам (и реже к танкерам) с дедвейтом около 15 000 – 35 000 тонн. За этим размером следуют балкеры Handymax (обычно дедвейтом 35 000 – 58 000 тонн), для судов менее 15 000 тонн нет четко определенного или общепринятого сектора.

Количественно Handysize является самым распространенным сухогрузом, в работе находится почти 2000 судов в общей сложности на 43 млн. тонн. Суда Handysize очень гибки в работе, так как их размер позволяет им заходить в небольшие порты, и в большинстве случаев они оснащены кранами, что означает, что они могут загружать и разгружать грузы в портах, в которых краны отсутствуют. По сравнению с более крупными сухогрузами, Handysize перевозят более широкий спектр грузов. Среди них сталь, зерно, руды металлов, фосфаты, цемент, дерево, щепа и другие грузы, называемые сухими насыпными.

В основном суда Handysize строятся на судостроительных верфях в Японии, Корее, Китае, Вьетнаме, Филиппинах и Индии, хотя некоторые другие страны также обладают возможностями для строительства таких судов. Наиболее распространенная спецификация для балкера Handysize сейчас составляет 32 000 тонн с осадкой 10 м, судно включает 5 отсеков для груза с гидравлически открываемыми затворами, с 4 30-тонными кранами. Некоторые суда также обладают системами погрузки бревен. Такие суда называются ‘handy loggers’.

Несмотря на множество заказов на новые суда, сектор handysize все еще имеет наиболее старый средний возраст судна среди основных секторов балкеров.

Handymax

Handymax или Supramax является морским архитектурным термином, используемым для описания сухогруза, в основном между 35 000 и 60 000 тонн дедвейта.
Судно handymax обычно 150 – 200 м длиной, однако некоторые ограничения терминалов, например, в Японии, вынуждают эти суда иметь длину не более 190 м. Современные дизайны handymaxо бычно имеют размер 52 000 – 58 000 DWT, 5 грузовых отсеков и 4 крана грузоподъемностью по 30 тонн.


Seawaymax

Термин Seawaymax относится к судам, которые имеют максимальный размер, проходящий через канал Святого Лаврентия (St. Lawrence Seaway). Суда Seawaymax 226 м длиной, 24 м шириной и имеют осадку 7,92 м. Несколько грузовых судов больше этого размера находятся внутри Великих озер, но не могут выйти в Атлантический океан. Размер канала ограничивает размер судов, которые могут пройти, и размер груза, перевозимого этими судами. Большинство новых судов строятся в пределах Seawaymax, чтобы увеличить гибкость использования судна. По состоянию на 2006 год насчитывалось 28 судов, которые были слишком большими, чтобы покинуть озера.


Aframax

Судно Aframax является нефтяным танкером вместимостью от 80 000 до 120 000 dwt.
Танкеры класса Aframax чаще всего используются в бассейнах Черного моря, Северного моря, Карибского моря, Китайского и Средиземного морей. Страны – не члены ОПЕК нуждаются в таких танкерах, так как гавани и каналы, через которые эти страны экспортируют нефть, слишком маленькие, чтобы принять супертанкеры (VLCC и ULCC). Термин основан на сокращении Average Freight Rate Assessment (AFRA) системы оценки танкеров.


Suezmax

Suezmax является морским архитектурным термином для описания крупнейших судов, способных при полной загрузке пройти по Суэцкому каналу, и почти эксклюзивно используется при описании танкеров. Так как в канале не имеется затворов, единственным лимитирующим фактором является осадка (максимальная глубина ниже ватерлинии).

После многочисленных углублений канала, текущая глубина канала позволяет проходить судам с максимальной осадкой 24м, что означает, что полностью загруженные супертанкеры слишком велики, чтобы пройти через канал, и должны либо разгрузить часть груза на другие суда или на трубопроводный терминал перед проходом, либо и вовсе избегать Суэцкого канала и обходить через Мыс Доброй надежды.

Типичный дедвейт судна Suezmax около 150 000 тонн, судно обычно имеет ширину 46 м. Примечательно, что высота судна ограничено 68 метрами, что является высотой моста Суэцкого канала. Руководство канала выпускает таблицу допустимой широты и осадки, которые со временем могут меняться.

Похожие термины Panamax, Malaccamax и Seawaymax используются для крупных судов, способных проходить через Панамский канал, проливы Малакка и Св. Лаврентия.


Panamax
Суда, классифицируемые как Panamax, имеют максимальные размеры, проходящие через Панамский канал. Размер определяется размерами шлюзов канала и глубиной воды в канале. Panamaxявляется значительным фактором дизайна грузовых судов, при этом множество судов строится по точно подходящим размерам.


Размеры

Panamax определяется размерами шлюзов канала, каждый из которых составляет 33,53 м шириной и 320,0 м длиной, 25,9 м глубиной. Используемая длина каждой камеры канала составляет 304,8 м. Доступная глубина варьируется, самое неглубокое место составляет 12,55 м в шлюзе Педро Мигель и 16,61 м на уровне озера Мирафлорес. Высота моста Америк в Балбоа является ограничивающим фактором для высоты судов.

Максимальные размеры судна для прохождения канала:

  • Длина: 294,1 м
  • Ширина: 32,3 м
  • Осадка: 12,0 м в тропической пресной воде (соленость и температура воды влияют на плотность воды и глубину осадки судна)
  • Высота 57,91 м от ватерлинии судна до его высшей точки.
  • Водоизмещение обычно составляет 65.000 тонн


Исключения

Суда до 62,5 м высотой могут проходить с заблаговременным согласованием, при совпадении прохода с отливом в районе моста Америк. В виде исключения суда до 32,6 м шириной могут получить разрешение на проход. Суда, размеры которых превышают максимальную длину и ширину размеров шлюзов канала, могут получить разрешение на проход после инспекции и одобрения.

Во время сухого сезона, когда уровень моды в озере Гатун низок, максимальная возможная осадка может сокращаться.

Самое длинное судно, которое проходило через каналSan Juan Prospector,сейчас называется Marcona Prospector, нефтерудовоз длиной 296,57 м, шириной 32,3 м. Самое широкое судно, проходившее через канал, это два военных судна класса Северная Каролина USS NorthCarolina(BB-55) и USS Washington(BB-56), имеющие ширину 33, 025 м.

Влияние на судоходство
Panamax продолжает быть значительным фактором в дизайне судов, все большее количество судов строятся точно под этот размер, чтобы провозить максимальное количество груза на одном судне.
Рост размеров судов представляет собой проблему для канала. Судно Panamaxочень строго вписывается в границы канала, что требует точного контроля над судном в шлюзах, и может стать причиной более долгого прохода судна, а также требует, чтобы суда проходили по каналу в светлое время суток.

Многие современные суда, известные как post-Panamax, намного превышают эти размеры ( и следовательно не могут использовать канал). Это такие суда, как супертанкеры и крупнейшие современные контейнеровозы; большинство насыпных грузов, таких как зерно, перевозятся в основном на судах Panamax или суб- Panamax.

Post-Panamax

Post-Panamax или “over-panamax” – термин для судов, превышающих размер Panamax, которые не проходят по каналу. 22 октября на референдуме жителей Панамы было принято решение о расширении канала стоимостью $5,3 млрд. Ожидается, что эта сумма будет окуплена в течение 11 лет.

Ожидается, что после расширения Панамский канал сможет принимать суда до 12 000 TEU, сейчас канал может проводить суда до 5 000 TEU. Ожидается, что расширение будет закончено к 2014 году.

Сравнение размеров

КлассPanamaxPanamax II
Длина320.04 m426.72 m
Ширина33.53 m54.86 m
Осадка12.50 m18.29 m
TEU500012000



Malaccamax
Malaccamax является типом морских судов, используемым для описания крупнейших судов, способных пройти через пролив Малакка. Ограничение создается самой мелкой точкой Пролива, где минимальная глубина составляет 25 м. Судно postmalaccamax вынуждено обходить вокруг Австралии, используя пролив Ломбок, или предложенный, но еще не построенный канал Кра.

В этом размере строятся сухогрузы и супертанкеры. Еще не построенный, но спроектированный контейнеровоз Malaccamax 470 м длиной, 60 м шириной с осадкой 20 м, грузоподъемностью 300 000 DWTна 18 000 TEU.

Capesize
Capesize являются грузовыми судами, слишком крупными, чтобы проходить по Панамскому каналу (т.е. больше, чем суда panamax и suezmax). Чтобы осуществлять переход между океанами, такие суда должны проходить либо мыс Доброй Надежды, либо Суэцкий канал, либо мыс Горн.

Обзор
Суда Capesize обычно свыше 150 000 dwt, суда этого класса включают в себя супертанкеры VLCC и ULCC, сухогрузы для транспортировки руды, угля и других материалов. Термин capsize обычно используется для описания балкеров, а не танкеров. Стандартный балкер capsize около 175 000 dwt, хотя строились и более крупные суда (обычно предназначенные для транспортировки руды) до 400 000 dwt. Большие размеры и глубокая осадка этих судов означают, что только крупнейшие терминалы могут их принять.

Рост экономики Китая с его спросом на материалы, увеличение траффика в каналах Суэцкий и Панамский привели к росту количества заказов на такие суда.

VLCC

Танкером является судно, разработанное для транспортировки наливной жидкости. Нефтяные танкеры являются отдельным направлением строительства танкеров.

Танкеры варьируются от нескольких сотен тонн вместимости, используемые для обслуживания небольших гаваней и прибрежных поселений, до нескольких сотен тысяч тонн для перевозок на большие расстояния. Танкерами перевозится широкий набор продуктов, включая:

  • Гидрокарбонаты, например, нефть, СПГ, СНГ,
  • Химикаты, такие как аммоний, стироловый мономер, хлорин,
  • Пресную воду,
  • Вино.


Танкеры являются относительно молодой концепцией, ведущей историю с последних лет 19 века. До этого, технология не поддерживала идею транспортировки жидкостей. Рынок был нацелен на транспортировку и продажу насыпных грузов, поэтому большинство судов перевозили разные продукты в емкостях. Жидкости обычно загружали в бочки – отсюда и возник термин «тоннаж», который относится к объему помещений для перевозки винных бочек. Даже питьевая вода, которая была необходима для выживания экипажа, хранилась в бочках. Перевозка жидких грузов на судах создавала несколько проблем:

  • Хранилища: деревянные суда не имели достаточной изоляции от воды/ воздуха, чтобы предотвратить порчу или вытекание груза. Развитие технологии по изготовлению железных и стальных корпусов решило эту проблему.
  •
  • Погрузка и разгрузка: жидкости необходимо накачивать, поэтому появление эффективных насосов и трубопроводов было необходимых для развития танкеров. Паровые двигатели использовались в первых насосных системах. Специальное грузовое оборудование было также нужно и на берегу, а также и рынок для такого количества товаров. Бочки можно было разгружать с использованием обычных кранов, неудобство их разгрузки означало, что объемы жидкостей были всегда относительно малы, а следовательно рынок был стабилен.
  •
  • Влияние свободной поверхности воды: описывает эффект, который имеет большая поверхность жидкости в судне на стабильность этого судна. Жидкость в бочках не создавала проблемы, но одна емкость по всему судну могла создать проблемы устойчивости. Разделение емкостей на несколько танков решило эту проблему.
  •

В конце концов, танкеры начали свою историю в нефтяной отрасли, так как нефтяные компании искали более дешевые способы транспортировки своих продуктов клиентам. Так родился нефтяной танкер. Сейчас большинство жидкостей дешевле транспортировать большими партиями, и существуют специальные терминалы для каждого продукта. Большие емкости для хранения на берегу используются для продуктов до того, как они смогут быть разделены на более мелкие партии для доставки покупателям.

Среди нефтяных танкеров, супертанкеры разработаны для транспортировки нефти вокруг Африканского Рога со Среднего Востока.  Плавучее нефтеналивное хранилище Knock Nevis, ранее известное как ULCC Jahre Viking, является крупнейшим судном в мире. Супертанкер имеет 458 м в длину, 69 м в ширину.

Супертанкеры являются одним из трех наиболее популярных методов транспортировки больших объемов нефти, наряду с трубопроводами и железной дорогой. Однако, такие танкеры могут создавать экологические катастрофы в результате разливов нефти, особенно, в случае затопления судна.

Вместимость танкеров

Танкеры, используемые для жидкого топлива, классифицируются согласно их вместимости.
В 1954 году компания Shell Oil разработала систему оценки среднего тарифа танкерной перевозки нефти (AFRA), которая классифицирует танкеры разных размеров:

  • 10,000–24,999 dwt: General Purpose tanker
  • 25,000–44,999 dwt: Medium Range tanker
  • 45,000–79,999 dwt: Large Range 1 (LR1)
  • 80,000–159,999 dwt: Large Range 2 (LR2)
  • 160,000–319,999 dwt: Very Large Crude Carrier (VLCC)
  • 320,000–549,999 dwt: Ultra Large Crude Carrier (ULCC)



Нефтяные танкеры
КлассДлинаШиринаОсадкаТипично мин. DWTТипично макс. DWT
Seawaymax226 m24 m7.92 m10,000 mt60,000 mt
Panamax294.1 m32.3 m12 m60,000 mt80,000 mt
Aframax   80,000 mt120,000 mt
Suezmax  16 m120,000 mt200,000 mt
VLCC (Malaccamax)470 m60 m20 m200,000 mt315,000 mt
ULCC   320,000 mt550,000 mt



При наличии 380 судов в классе 279 000 – 320 000 dwt, это наиболее популярный размер в VLCC. Только 7 судов крупнее этого размера, и примерно 90 попадают в категорию 220 000 – 279 000.
