Идея для бизнеса-сувениры из фанеры лазером.

Сувенирные изделия, выполненные с использованием лазерных технологий, появились на рынке сравнительно недавно и за короткое время создали отдельное направление в сувенирной индустрии.

Рынок предлагает потребителю товары, выполненные из  разных материалов и различного назначения: промо-сувениры, игрушки, кухонную утварь, предметы интерьера, вещи с индивидуальным дизайном.  Новые лазерные технологии: гравировка по металлу, дереву, стеклу  позволяют создавать продукцию для самых разных сфер применения.

В этой статье мы рассмотрим применение лазеров при работе с фанерой.

Какие преимущества дает применение лазеров при работе с фанерой?

Лазерная резка фанеры обеспечивает максимальную точность переноса заданного изображения на поверхность материала. Применение лазера отличается от фрезерования более качественной кромкой разреза, не требующей дальнейшей обработки. Сфокусированный луч лазера вырезает миллиметровые элементы узора с сохранением размерности заданного элемента, что недоступно фрезе. Использование лазера позволяет экономить материал, так как нет отходов в виде опилок.


Область применения данной технологии:

— Сувенирная и рекламная продукция. Обширный ассортимент изделий от брелоков до дизайнерской упаковки товаров.

— Производство мебели и декоративных элементов интерьера. Использование лазерной резки позволяет изготовить изделия с высокой детализацией, недоступной при применении металлического резца или фрезы.

Для понимания технологического процесса лазерной резки фанеры специалисты Endurance Laser Lab пошагово проиллюстрируют все этапы изготовления сувенирного изделия из фанеры. Сегодня мы будем вырезать чайный домик.

Вырезанные лазером заготовки для чайного домика часто продаются в магазинах творчества и рукоделия. Давайте посмотрим, как их делают на оборудовании от компании Endurance!

Чтобы создать готовое изделие, мы проделаем следующие шаги:

  1. Создадим чертеж чайного домика.
  2. Подключим лазерный гравер.
  3. Загрузим чертеж в программное обеспечение для лазерного гравера и установим настройки программы на резку материала.
  4. Установим материал (лист фанеры) в рабочем поле гравера Endurance Laser Lab.
  5. Убедимся, что область печати не выходит за пределы фанерного листа.
  6. Запустим программу резки фанеры.
  7. Отделим полученные детали от основания и склеим их.

1. Создание чертежа для лазерной резки

Для создания сложных чертежей специалисты лазерной лаборатории Endurance рекомендуют использовать графический редактор CorelDRAW. В случае с чайным домиком мы возьмем готовый чертеж в виде jpg-изображения.

Изначально мы планировали сделать чайный домик, используя лазерный гравер Endurance Makeblock XY 2.0 plotter с широкой рабочей областью 31*39 см. Это позволило бы загрузить чертеж одним файлом и в одно действие изготовить все элементы конструкции.

На момент написания статьи отдел сбыта сообщил, что все граверы модели Makeblock распроданы и для эксперимента нам готовы выдать настольный лазерный гравер Endurance DIY.

Рабочая область данной модели составляет 20*20 см.

Это означало, что мы не сможем уместить все детали нашего домика в рабочей области резака.

Пришлось разрезать чертеж на отдельные детали и вырезать их поочередно.

2. Подключение лазерного гравера

Здесь не возникло никаких проблем. Устройства от Endurance Laser Lab обычно работают без проблем.

3. Загружаем чертеж в программное обеспечение для лазерного гравера и устанавливаем настройки программы на резку материала.

Для работы с лазерным гравером Endurance DIY мы использовали популярную программу CNCC Laseraxe версии 2.53. Это программное обеспечение имеет довольно широкий функционал, при этом является бесплатным. Скачать CNCC Laseraxe вы можете у нас на сайте. Программа не требует инсталляции. Интерфейс на первый взгляд несколько запутанный, но разобраться в программе не займет много времени.

  • Запускаем программу и соединяемся с лазерным гравером, нажав кнопку «Connect».

Затем открываем рисунок кнопкой «Open».

  • Проводим обработку рисунка, нажав кнопку «PR» и выбрав правый верхний рисунок зайца

  • Выставляем значения времени прожига и мощности лазера на максимум. Нажимаем кнопку «Advan».

  • В изменившемся окне проверяем установку вертикальных ползунков, которая должна соответствовать картинке: верхний — на «Outline», нижний — на «Path/Speed». После чего создаем g-code, нажав кнопку «Create».

  • Программа предлагает перейти на страницу с кодом. Нажимаем «Да».

  • Перед отправкой рисунка на выжигание\резку нам нужно проверить правильно ли расположен лазер по отношению к материалу. Ставим галочку в окне «WS». Лазер показывает точку, с которой начнется процесс нанесения гравировки\резки. Размещаем материал в соответствии с точкой лазера и запускаем процесс, нажав кнопку «Run».

Для сквозной прорезки материала требуется запустить лазер несколько раз вручную через кнопку «Run». Чем тверже материал, тем большее число раз нужно запускать процесс. Мы использовали мягкий материал – бальзу для авиамоделей. Для сквозного прорезывания 4 миллиметров бальзы потребовалось 5 запусков лазера.

Вот так выглядели изготовленные элементы домика.

А таким домик получился после соединения частей.

Заключение.

Мы продемонстрировали лазерную резку фанеры и пошаговое изготовление сувенира из фанеры при помощи лазеров компании Endurance. Все важные нюансы и тонкости работы с фанерой и настройки лазерной техники невозможно описать в одной статье. Поэтому мы попытались дать информацию о работе с фанерой в самых общих чертах, намеренно не затрагивая вопросы выбора материалов, толщину и тип фанеры, мощность лазеров и т.д. Более детальный анализ работы в этом направлении будет опубликован в отдельных статьях после изучения и проведения практических опытов.

Важное значение этом бизнесе играет реклама. Наиболее эффективный способ привлечения клиентов-это создание сайта и зупуск контекстной рекламы. Заказать разработку сайта можно в компании ООО «КипингАЙТИ».

По всем вопросам работы с лазерной техникой вы можете обратиться в наш офис. Там же можно ознакомиться с нашей продукцией и приобрести лазерное оборудование.

businessandmoney.ru

современный способ обработки листовых материалов

Люди все чаще обращают внимание на экологичность предметов, которые их ежедневно окружают. Дерево - является одним из самых старых и привычных материалов. Уникальные свойства и низкая стоимость, а также возобновляемость ресурса сделали древесину распространенной и востребованной и в настоящее время.

К привычным и опробованным за многие века методам обработки дерева добавляются новые, в результате чего, получается новый продукт с улучшенными характеристиками.

Что такое фанера

На деревоперерабатывающем заводе сырье для изготовления фанеры проходит ряд этапов

. Спиленные бревна привозятся на завод, где первоначально с них снимается кора. После первой подготовки окоренные бревна размачиваются в теплой воде, для придания большей пластичности древесине. Затем станками производится разрез бревен по спирали на тонкие пластины, шпон.

Затем пластины складываются и проклеиваются между собой. Каждая следующая пластина укладывается с чередованием направления волокон, поочередно вдоль и поперек. Этот способ придает фанере дополнительную прочность.

Толщина каждого слоя примерно 1 мм. Для производства листа толщиной 10 мм потребуется 10 подобных слоев. После склейки, лист сушится несколько дней, обеспечивая просыхание и клея, и каждого слоя фанеры. По окончании сушки полотно режется на пластины заданного размера, а затем сортируется.

Фанера широко применяется в производстве мебели, предметов декора, в интерьере и строительстве. Продукты деревообработки хорошо разрезаются лазерным лучом, обеспечивая гораздо более оптимальный расход материала.

По критерию точности этот способ обгоняет большинство применяемых на сегодня типов механической обработки. Технология резки лучом используется при производстве предметов для отделки интерьера, различных аксессуаров и сувениров. Лазер является одним, из наиболее перспективных и эффективных методов обработки с возможностью изготовления самых сложных и нестандартных форм.

Представляя из себя новейший способ раскроя листов и слоистых материалов, резка лазером воплощает в жизнь, и выполняет самые изысканные конструкторские идеи дизайнеров.

Процесс резки материалов лазером

Для проведения работы по резке сырья требуется электрический, либо ручной станок. Резка лазером по фанере сопровождается точным единичным воздействием луча на разрезаемую поверхность, т. е. производится бесконтактно и исключает появление при этом отходов.

Причины, по которым стоит выбрать способ лазерной резки фанеры

  1. Материалы деревообработки доступны по цене, но вопрос экономии и минимального расхода всегда являются актуальными. Традиционные механические методы резки древесных заготовок приводят к большому количеству отходов. Применение современного инструмента, которым является лазерный станок, позволяет устранить подобную проблему.
  2. Концентрированный световой поток дает
    степень точности исполнения
    , недоступную прочим методам обработки.
  3. Применение лазера предлагает высочайшую скорость выполнения процедуры. Все операции по разрезу заготовки производятся за один рабочий цикл. Оператор закрепляет лист обрабатываемого материала в станке и настраивает шаблон, далее все делает машина. Время участия работника после начала работы программы ЧПУ минимально.

Несмотря на достаточно большие затраты при запуске оборудования, при рациональном подходе к организации работ, производство на заказ конструкций очень сложных форм остаётся выгодной и доступной по финансам для клиентов. Даже обработка на фрезеровальном станке не дает таких результатов, как применение лазера.

Стоимость работ на производстве зависит от толщины изделия и суммы длин контуров деталей при прохождении луча. При проектировании шаблона специалистами и при грамотном подборе типа и вида воздействия успешно обходятся любые дополнительные затраты. Лазерная резка материалов из древесины, стоимость и сроки изготовления изделий из нее, для многих является избавлением от проблемы срочности реализации.

Достоинства лазерной обработки древесины

Агрегат для обработки стройматериала целесообразен для производства в масштабах промышленного производства. Достоинства лазерной резки таковы:

  • четкий, ровный рез, не нуждающийся в шлифовке;
  • быстрый раскрой большого объёма заказа;
  • зазор между элементами может быть минимальным;
  • отходов производства почти нет;
  • получение разнообразных геометрических линий независимо от толщины материала.

Если изделия из фанеры изготавливаются частным лицом, аппарат для лазерной резки вряд ли будет в приоритете, в связи с высокой стоимостью оборудования.

Тонкости применения технологии

Фанера — капризный материал для лазерной обработки. Объясняется это тем, что различные сорта древесины индивидуально реагируют на обработку и требуют разной мощности воздействия. Кроме того, в массиве сырья часто встречаются сучки, которые тверже по плотности, чем основной пласт. Они провоцируют неполное разрезание листа. Но опытный мастер может учесть все возможные нюансы и минимизировать риск порчи материала заказчика.

Во избежание возгорания рабочей поверхности или почернения края реза нужно постоянно контролировать силу подачи воздуха при охлаждении. Тут помимо полной автоматизации процесса резки потребуется постоянный контроль со стороны наладчика.

Лазерный луч делает из фанеры с высокой скоростью и точностью самые мелкие детали, такие как:

  • острые углы внутри заготовки;
  • резкие изгибы;
  • крошечные отверстия.

Такого результата не добиться даже при использовании фрезеровального станка с ЧПУ. Поверхность рабочего полотна фрезеровального оборудования достаточно большая, что является помехой при работе с небольшими заготовками.

Резка фанеры лазером позволяет делать штучные мелкие изделия, вплоть до игрушек, брелоков, маленьких сувениров. В силу невысокой цены услуга широко востребована при производстве рекламной, сувенирной продукции благодаря низкой себестоимости изделий. Также резная фанера используется для внутренних декораций помещений и при ландшафтном дизайне. Изящные элементы мебели, разнообразные украшения, подставки, рамки и прочий декор из фанеры расширят возможности для дизайнерских идей.

Если вам нужен раскрой фанеры, но вы не являетесь специалистом в данной области, посоветуйтесь с профессионалами по виду материала и рисунку разреза. Прислушавшись к их рекомендациям, вы получите необычное эксклюзивное изделие, которое будет притягивать к себе внимание, и радовать своей безукоризненной формой.

Лазерный луч воздействует на любую поверхность, но каждой работе всё же присущи свои тонкости. Только профессионал может выбрать оптимальное воздействие и выставить необходимые режимы для работы луча. Случаи порчи материала из-за неквалифицированного сотрудника известны, поэтому нужно обращаться в фирму с репутацией, пользующуюся на рынке данных услуг заслуженными рекомендациями.

tokar.guru

Изделия из фанеры на лазерном станке


Работа на лазерном станке — от идеи к готовому изделию

Цель статьи — познакомить мозгочинов с работой на лазерном станке с ЧПУ. Поскольку статей на эту тему я не нашел, решил что буду первым, кто задокументирует процесс 🙂

Шаг за шагом мы обучимся созданию простых вещей, которые полезны в быту.

Шаг 1. Идея

Как найти что сделать? Вы расслабляетесь, медитируете и БАЦ! Вам приходит мысль сотворить что то. Вы чувствуете уже это в руках, ощущаете вес, шероховатость поверхности, цвет. Но бывает и совсем банально — надо, например вешалку в шкаф. Её мы и сделаем. Ну естественно простых (банальная покупка) путей мы не ищем. Нам нужна уникальная вещь. Кстати, ещё одна идея быстро наделать вешалок.

Шаг 2. Создание чертежа/модели, подбор материала

В голове у вас все в порядке… Имею ввиду вашу поделку. Теперь нужно как то донести это до компъютера. Читать, писать, говорить они давно умеют, но вот что касается передачи мыслей и образов, с этим пока никак. Ищем готовый чертеж для переделки или создаем свой с нуля. Проще всего найти векторный чертеж в инете и доработать его. Я использовал для этого CorelDraw. Толщина контура зависит от материала. Выбираем для вешалки недорогую фанеру 8-10 мм.

Добавим ка ещё несколько крючков и расположим это все поплотней. Есть специальные дополнения для компоновки предметов на листе, но о них в следующих статьях.

Лайфхак: что б не рисовать крючки были использованы буквы S 🙂

Шаг 3. Проверка размеров, экспорт

Проверяем всё. Моделируем обращение с вешалкой, смотрим, что б нормально одевалась на перекладину в шкафу и не падала.

Что б не пришлось переделывать лучше проверить всё сразу.

Сохраняем наш чертеж в формате dxf (самый оптимальный для нас).

Шаг 4. Настройка станка

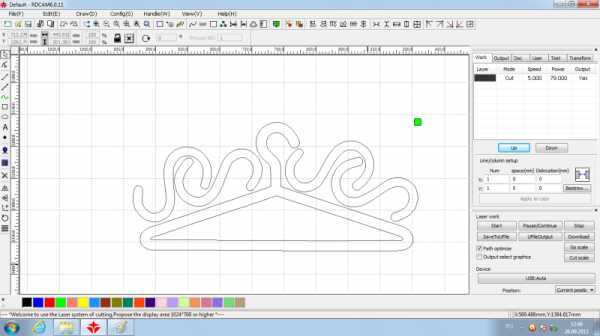

Далее на компе со станком запускаем программку RDCAM  (стандартный глючный софт 🙂 )

Нажимаем Import… выбираем единицы измерения миллиметры. Проверяем размеры ещё раз. Если все хорошо они должны немного увеличиться (на сотые доли миллиметра — это для учёта того, что «съест» лазер).

Затем параметры резки. Существует таблица с наименованием материалов и параметрами резки, но как показала практика нужно проводить тестовую резку на маленьком участке в любом случае! Под каждый цвет линий можно настроить разную мощность и тип работы. На скриншоте указаны параметры CUT (резка) для фанеры толщиной 10 мм.

У нас есть лишь 2 основных параметра — скорость прохода и мощность. Опять же ВАЖНО не резать на максимальной мощности, это продлит жизнь лазера.

Далее важно выставить высоту лазерной головки. Просто берем брусочек и двигаем её вверх-вниз рукой. Так мы настраиваем фокусировку.

Жмём Start.

Шаг 5. Покраска

Края изделий в воздушной среде обугливаются, так что нам нужно их обработать немного наждачной бумагой. Затем просто покрываем всё бесцветным лаком с баллончика или красим.

Ролик:

Готово!

Всем бобра  добра!

mozgochiny.ru

Лазерная резка фанеры как бизнес

Технология резки фанеры с помощью лазера позволяет получить изделия очень высокого качества, современные лазерные станки с ЧПУ способны работать с такими материалами как ДСП, фанера, древесина, стекло, камень, кожа и пр. Станки с лазерной резкой позволяют организовать производство самых разнообразных изделий с художественной резкой, по сути это перспективный бизнес на лазерной резке.

.

На данный момент рынок резных художественных изделий из древесины в том числе и фанеры практически пуст, ведь станки с лазерной резкой начали применяться на производствах совсем недавно, да и то единицы, в большинстве случаев столярные цеха работают на устаревшем оборудовании.

Пример изделия вырезанного лазером из фанеры.

Лазерная резка фанеры: принцип действия.

Если не углубляться в терминологию и говорить простыми словами, в лазерных станках функцию режущего инструмента выполняет лазер, который состоит из стеклянной трубки, заполненной газами (Азотом, Гелием, Оксидом углерода), под воздействием электрического заряда в трубке создаётся излучение, которое проходя через систему зеркал создаёт мощный пучок света способный интенсивно нагревать обрабатываемый участок (в данном случае фанеры) в результате чего волокна древесины мгновенно выгорают. Таким способом происходит резьба лазером различных материалов, при этом толщина резки составляет не более 0,02 мм, что позволяет вырезать изделия с высокой точностью.

Но, лазерный метод резки имеет свои преимущества и недостатки.

Преимущества:

  • Точная обработка мелких деталей.
  • Ровный край при обработке.
  • Достаточно высокая скорость резки.

Недостатки:

  • После обработки лазером края изделия остаются выжженными тёмно-коричневого цвета.

Лазерный станок для резки фанеры.

Станок для лазерной резки состоит из рабочей поверхности, над которой перемещается лазерный резак. В станках применяется числовое программное управление, каретка с лазером передвигается с помощью шаговых двигателей по двум перпендикулярным направляющим, осям «Х» и «У». С помощью программного обеспечения задаются координаты для перемещения каретки с лазером.

Лазерные станки для резки различаются по мощности, производительности и набором выполняемых операций, в зависимости от комплектации могут выполнять такие функции как гравировку, фрезерование, резку.

Как работает лазерный станок для резки.

В станках с ЧПУ уже реализована поддержка программ: CorelDraw, AutoCad, Adobe Illustrator, для работы достаточно подключить станок к компьютеру и установить драйвера. Нужно в графическом редакторе создать узор или обработать уже отсканированное изображение.

На рабочую поверхность станка укладывается и фиксируется заготовка для обработки, например, лист фанеры, станок настраивается, указываются такие параметры как интенсивность и скорость прохождения лазера.

Далее весь процесс резки проходит в автоматическом режиме.

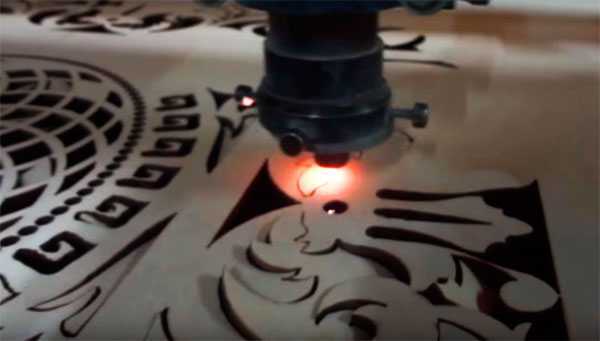

На видео показан станок в работе.

Лазерная резка: что можно делать?

На лазерных станках можно наладить производство разнообразных изделий, вырезать и гравировать сувенирную продукцию из фанеры, доски, МДФ.

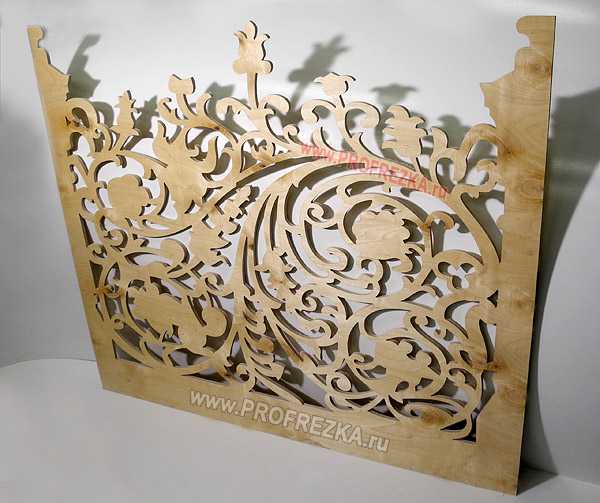

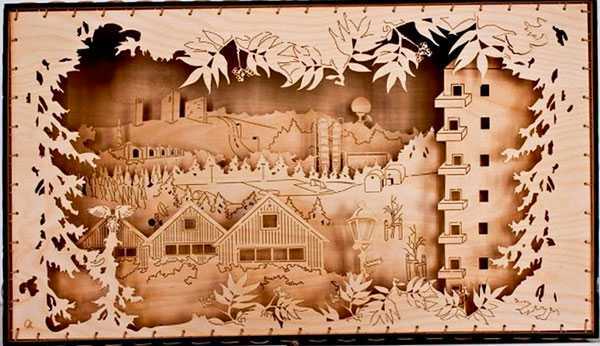

Пример вырезанной художественной композиции из фанеры.

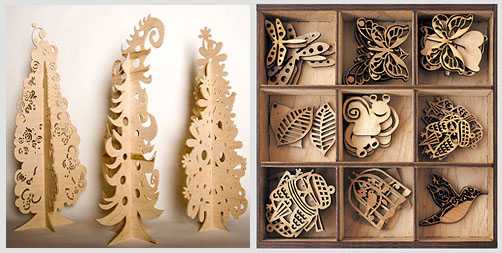

Это могут быть предметы декора, художественная резка, узоры, витражи, рамки для картин и фото, элементы мебели и бытовых веще

i-perf.ru

Резка фанеры



Когда требуется резка фанеры, часто возникает вопрос, какой способ резки лучше применить для изготовления того или иного изделия или элемента. При этом часто важна не высокая цена на резку фанеры. Выделить из всего многообразия вариантов резки один – достаточно сложно.  Поэтому предлагаем кратко рассмотреть наиболее популярные, широко применяемые способы резки фанеры.

Раскрой фанеры можно выполнить несколькими способами. Самый простой и доступный каждому - при помощи обычной ручной ножовки. Но поскольку фанера материал достаточно плотный, хотя бы в сравнении с обычной еловой доской, для резки толстой фанеры придется затратить немало  физических усилий. Поэтому этот способ резки фанеры можно рекомендовать только тем, кому требуется резка относительно тонкой фанеры, и преимущественно по прямой траектории.

В место обычной ручной ножовки можно использовать дисковую электрическую пилу. Для резки фанеры в домашних условиях – это достаточно эффективный прием, который позволяет без особого труда резать как тонкую, так и толстую фанеру, но и этот способ также подойдет в основном для резки фанеры по прямой, к тому же при таком способе резки скорее всего будет образовываться большое количество сколов на поверхности материала.

 Если необходимо вырезать, например полукруг или фигурный элемент, можно применить лобзик для резки листовых материалов. Он может быть как ручным, так и электрическим. Однако, при этом достаточно сложно добиться высокого качества среза. Часто, после резки такими инструментами появляются сколы на краях фанеры, срез может иметь неровности, а добиться высокой точности геометрических размеров и «повторяемости» элементов не представляется возможным.

Поэтому, если необходимо выполнить резку качественно, особенно если необходима фигурная резка фанеры в большом объеме, целесообразно задуматься об использовании специализированного оборудования или выполнить резку на заказ.

Оборудование, способное резать фанеру с высоким качеством, отличается способом резки материалов. Наиболее распространены лазерная резка фанеры, фрезерная резка фанеры, и резка на форматно-раскроечном станке.

 Рассмотрим эти способы немного подробнее:

Резка на форматно-раскроечном станке является одним из наиболее простых способов резки. Часто заказать такую резку можно даже в строительном магазине.  Но резка на таких станках может быть выполнена только по прямой, что значительно сужает области ее применения.

Намного более широкие возможности резки фанеры открываются при использовании фрезерной и лазерной резки фанеры на станках с ЧПУ.

Резка фанеры лазером позволяет изготавливать элементы, не оказывая на материал механического воздействия, благодаря чему появление сколов или ворса на краю материла полностью исключено. Диаметр лазерного луча настолько мал, что позволяет вырезать изделия размером в несколько миллиметров, сложной геометрической формой.

  Максимальная толщина фанеры, которую способен прорезать лазерный луч, зависит от мощности лазерного излучателя и часто ограничивается толщиной 15-20 миллиметров. Стоит отметить, что срез после лазерной резки меняет свой цвет (обгорает). В зависимости от поставленной задачи – это может быть как отрицательной, так и положительной особенностью лазерной резки.

 Когда необходимо выполнить качественную прямую или фигурную резку фанеры, но так что бы материал в месте реза не поменял свой цвет, лучше использовать фрезерную резку фанеры. Она позволяет выполнять как сквозную резку, так и проникать в материал только на заданную глубину, фрезеровать пазы, технологические углубления и многое другое. Несмотря на то, что этот способ резки предполагает механическое воздействие на материал,  используя специализированные фрезы для резки фанеры, можно практически полностью исключить сколы и ворс на срезе.

 Современная фрезерная и лазерная резка выполняются на оборудовании с ЧПУ (компьютерным управлением). Поэтому, для того чтобы запустить процесс резки, нужен подготовленный макет в электронном виде. Если нет возможности создать макет своими силами, то можно заказать его непосредственно в организации, предоставляющей услуги фрезерной или лазерной резки листовых материалов.

 Стоимость резки фанеры в основном рассчитывается исходя из ее толщины и количества погонных метров резки. Однако, резка фанеры на ЧПУ имеет свои особенности, и при наличии большого количества раздельных элементов малого размера, цена резки может быть увеличена. Это связано с необходимостью затрачивать время на частую врезку в материал, а также с большим количеством "пустых" переходов между элементами.

Ниже на изображении, можно увидеть, каким получается срез на изделии когда используется лазерная и фрезерная резка фанеры.

Кромка на заготовке после резки лазером поменяла свой цвет, в отличии от заготовки, вырезанной фрезой. Стоит отметить, что потемневшая кромка фанеры, подчеркивает контуры изделия, что может быть использовано и в декоративных целях.

В заключении стоит отметить, что различаются не только способы резки фанеры, но и ее характеристики. Фанера может быть изготовлена из шпона березы или из шпона хвойных пород,  ее поверхность бывает шлифованной и не шлифованной. Отличается также толщина, влагостойкость, тип склеивающего материала, наличие или отсутствие дефектов на поверхности. Поскольку от всех вышеперечисленных параметров зависит цена фанеры, вы можете подобрать материал таким образом, чтобы не переплачивать лишнего за ненужные, завышенные характеристики.

Ниже на видео вы можете увидеть процесс изготовления изделия из фанеры при помощи фрезерной и лазерной резки.



ВИДЕО: Резка фанеры лазером



ВИДЕО: Фрезерная резка фанеры

Купить фанеру в Санкт-Петербурге и заказать ее резку вы можете в центре резки "Профрезка"
