ВЫПРЯМИТЕЛИ СВАРОЧНЫЕ МНОГОПОСТОВЫЕ — БалтПомКомплект

Купить Выпрямитель

Предназначены для централизованного обеспечения сварочным током одновременно нескольких рабочих мест (постов) сварщиков.
Позволяют существенно снизить капиталовложения и эксплуатационные расходы в расчете на один сварочный выпрямитель.

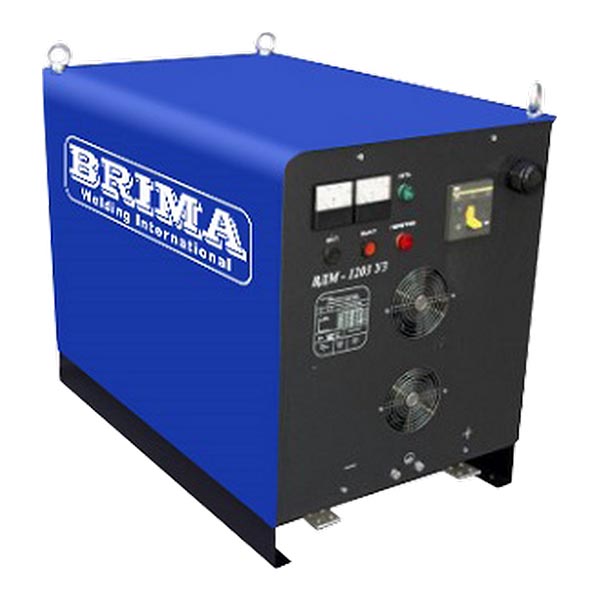

ВДМ-6302 ВДМ-1201Э; ВДМ-1601Э

Выпрямители многопостовые с регулированием сварочного тока поста балластными реостатами – ВДМ-6302, ВДМ-1201Э, ВДМ-1601Э

— Позволяют регулировать сварочный ток балластным реостатом непосредственно на рабочем месте, удаленном от центрального источника.
— Выпрямители обеспечивают непрерывную нагрузку (100%) на своем номинальном токе.
— Могут работать параллельно, что позволяет создавать многопостовые системы с подключением сварочных постов через распределительные шины, как это делается на судоверфях.

Технические характеристики

Параметры		ВДМ-6302	ВДМ-1201Э	ВДМ-1601Э
Напряжение питания	В	3 х 380
Номинальная потребляемая мощность	кВА	46	96	120
Номинальный выпрямленный ток источника (ПН)	А (%)	630 (100%)	1250 (100%)	1600 (100%)
Количество постов при номинальных режимах	шт	4	8	9
Сварочный ток поста (ПН)	А (%)	315 (60%)
Диапазон регулирования сварочного тока поста	А	6 . .. 315
Рабочее напряжение	В	58	60
Напряжение холостого хода	В	70	80	70
Степень защиты		IP 22
Масса, не более	кг	250	330	440
Габариты (ДхШхВ)	мм	750х700х900	890х670х750	950х670х750

Комплект поставки многопостовых выпрямителей:
Выпрямитель и комплект запасных частей.
Имеется модификация ВДМ-1201-2 для комплектации автомата АДФ-10030.
По заказу: балластные реостаты сварочный кабель, электрододержатели, зажимы «Земля».

Сертифицированы Госстандартом России.

Сварочные выпрямители Российского производства

Сварочные выпрямители Российского производства
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Все страницы

Страница 1 из 7

Сварочные выпрямители для всех типов электродуговой сварки на постоянном и переменном токе: ручной дуговой, полуавтоматической, автоматической, аргонодуговой сварки.

Каталог продукции Российского производства: сварочные выпрямители различных российских производителей (модельный ряд «ДУГА», «ВД», «ВДГ», «ВДМ», «ВДУ», «КРИСТАЛЛ», «ЛОРИС»), реостаты и пуско-зарядные устройства. Описание и технические характеристики.

Описание:

Сварочный аппарат ДУГА 318 М1 225 В постоянного тока предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов.

Его можно использовать в производственных цехах и полевых условиях, в передвижных мастерских, коммунальном хозяйстве и т.п.

Технические характеристики:

Вес, кг: 42

Габариты, мм: 400х280х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 220

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 8,3

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный аппарат ДУГА 318 М1 380 В постоянного тока предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов. Его можно использовать в производственных цехах и полевых условиях, в передвижных мастерских, коммунальном хозяйстве и т.

п.

Технические характеристики:

Вес, кг: 42

Габариты, мм: 400х280х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 380 (2 ф)

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 8,3

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный аппарат ДУГА 318 М1 280/380 В постоянного тока предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов. Его можно использовать в производственных цехах и полевых условиях, в передвижных мастерских, коммунальном хозяйстве и т.п.

Технические характеристики:

Вес, кг: 42

Габариты, мм: 400х280х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 220/380

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 8,3

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 318 М-Проф.

220 В предназначен для выполнения наиболее ответственных работ в машиностроении, на газо- и нефтепроводах. Отличается практически отсутствием разбрызгивания металла при сварке. Содержит автоматический регулятор крутизны сварочной характеристики. Также, как и базовая модель, позволяет непрерывно выполнять работы при токе 200А и ниже и порядка одного часа- на максимальном токе. Высокая энергосберегаемость, мобильность, надежность позволяют использовать его даже от простой осветительной сети.

Технические характеристики:

Вес, кг: 44

Габариты, мм: 470х280х500

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 220

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 9,0

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 318 М-Проф.

220/380 В предназначен для выполнения наиболее ответственных работ в машиностроении, на газо- и нефтепроводах. Отличается практически отсутствием разбрызгивания металла при сварке. Содержит автоматический регулятор крутизны сварочной характеристики. Также, как и базовая модель, позволяет непрерывно выполнять работы при токе 200А и ниже и порядка одного часа- на максимальном токе. Обладает высокой энергосберегаемостью, мобильностью, надежностью.

Технические характеристики:

Вес, кг: 44

Габариты, мм: 470х280х500

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 220/380

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 9,0

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 318 М-Проф.

380 В предназначен для выполнения наиболее ответственных работ в машиностроении, на газо- и нефтепроводах. Отличается практически отсутствием разбрызгивания металла при сварке. Содержит автоматический регулятор крутизны сварочной характеристики. Также, как и базовая модель, позволяет непрерывно выполнять работы при токе 200А и ниже и порядка одного часа- на максимальном токе. Обладает высокой энергосберегаемостью, мобильностью, надежностью.

Технические характеристики:

Вес, кг: 44

Габариты, мм: 470х280х500

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 380 (2 ф)

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 9,0

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 318 М-Проф.

Технические характеристики:

Вес, кг: 42

Габариты, мм: 400х280х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: расшир. диапазон 220

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 8,3

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный аппарат ДУГА 318 М1Е 220-240/380-400 В постоянного тока предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов.

Технические характеристики:

Вес, кг: 42

Габариты, мм: 400х280х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: расшир. диапазон 220/380

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 8,3

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный аппарат ДУГА 318 М1Е 380-400 В постоянного тока предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов.

Технические характеристики:

Вес, кг: 42

Габариты, мм: 400х280х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: расшир. диапазон 380 (2 ф)

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 8,3

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Технические характеристики:

Вес, кг: 42

Габариты, мм: 400х280х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 220

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 160

Потребляемая мощность, кВа: 4,5

Пределы регулирования тока, А: 30-160

Режим работы (ПВ), %: 60

Описание:

Сварочный аппарат постоянного тока ДУГА 318МА ИНДУСТРИАЛ — это новинка в линейке серии выпрямителей «ДУГА», отличительной особенностью которого является повышенная мощность до 200 А при одновременном снижении веса до 20 кг и устойчивая работа на пониженном напряжении сети до 150 В !

ДУГА 318МА ИНДУСТРИАЛ предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов.

Технические характеристики:

Вес, кг: 20

Габариты, мм: 338х220х340

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 220

Номинальный сварочный ток, А: 200

Потребляемая мощность, кВа: 5,4

Пределы регулирования тока, А: 30-200

Режим работы (ПВ), %: 80

Описание:

Сварочный аппарат постоянного тока Дуга 318МАЕ 220-240 предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов. Его можно использовать в производственных цехах и полевых условиях, в передвижных мастерских, коммунальном хозяйстве и т.

п.

Технические характеристики:

Вес, кг: 25

Габариты, мм: 400х200х360

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: расшир. диапазон 220

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 160

Потребляемая мощность, кВа: 4,5

Пределы регулирования тока, А: 30-160

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 318 МЕ Проф. 220-240 В отличается практически отсутствием разбрызгиванием металла при сварке. Содержит автоматический регулятор крутизны сварочной характеристики. Используется в машиностроении, на газопроводах и нефтепроводах.

Технические характеристики:

Вес, кг: 44

Габариты, мм: 470х280х500

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: расшир.

диапазон 220

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 9,0

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 318 МЕ Проф. 220-240/380-400 В отличается практически отсутствием разбрызгиванием металла при сварке. Содержит автоматический регулятор крутизны сварочной характеристики. Используется в машиностроении, на газопроводах и нефтепроводах.

Технические характеристики:

Вес, кг: 44

Габариты, мм: 470х280х500

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: расшир. диапазон 220/380

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 9,0

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 318 МЕ Проф.

220-240 В отличается практически отсутствием разбрызгиванием металла при сварке. Содержит автоматический регулятор крутизны сварочной характеристики. Используется в машиностроении, на газопроводах и нефтепроводах.

Технические характеристики:

Вес, кг: 44

Габариты, мм: 470х280х500

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: расшир. диапазон 380 (2 ф)

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 9,0

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

ДУГА 318 ПЗ позволяет осуществлять надежный пуск автомобильных двигателей (особенно в холодное время года). Рассчитан на бортовую сеть от 12 до 30В. Пусковой ток 300 А.

Осуществляет зарядку аккумуляторов. Обеспечивает хорошую стабильность напряжения под нагрузкой. Обладает высокой мобильностью, небольшими габаритами, малым весом, низкой стоимостью и высокой надежностью. Используется как в небольших гаражах, так и в серьезных автохозяйствах.

Технические характеристики:

Вес, кг: 32

Габариты, мм: 470х280х360

Напряжение сети, В: 220

Потребляемая мощность, кВа: 8,0

Режим работы (ПВ), %: 60

Описание:

ДУГА 318 ИП 220 В предназначен для полуавтоматической сварки проволокой в среде углекислого газа, а также для электродуговой металлизации.Позволяет работать длительное время при токах нагрузки 200-300А, используя для питания простую осветительную сеть 220В. Обладает высокой мобильностью, небольшими габаритами, малым весом, низкой стоимостью и высокой надежностью.

Технические характеристики:

Вес, кг: 38

Габариты, мм: 400х280х360

Управление: Ступенчатое

Напряжение сети, В: 220

Потребляемая мощность, кВа: 8,3

Пределы регулирования тока, А: 50-300

Режим работы (ПВ), %: 60

Описание:

ДУГА 318 ИП 220/380 В предназначен для полуавтоматической сварки проволокой в среде углекислого газа, а также для электродуговой металлизации. Обладает высокой мобильностью, небольшими габаритами, малым весом, низкой стоимостью и высокой надежностью.

Технические характеристики:

Вес, кг: 95

Габариты, мм: 536х300х620

Управление: Ступенчатое

Напряжение сети, В: 380 (3 ф)

Номинальный сварочный ток, А: 420

Потребляемая мощность, кВа: 9,0

Режим работы (ПВ), %: 60

Описание:

ДУГА 318 ИП 380 В предназначен для полуавтоматической сварки проволокой в среде углекислого газа, а также для электродуговой металлизации.

Обладает высокой мобильностью, небольшими габаритами, малым весом, низкой стоимостью и высокой надежностью.

Технические характеристики:

Вес, кг: 38

Габариты, мм: 400х280х360

Количество постов, шт: 1

Напряжение сети, В: 380 (2 ф)

Номинальный сварочный ток, А: 300

Потребляемая мощность, кВа: 8,3

Режим работы (ПВ), %: 60

Описание:

ДУГА 338 питается от трехфазной сети 380В и позволяет успешно выполнять все виды электросварочных работ в местах, где отсутствует надежная (способная выдерживать ток до 40А) однофазная сеть 220В. Предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов. Может обеспечивать работу установки для сварки под флюсом и сварки «ванным» способом.

Его можно использовать в производственных цехах и полевых условиях.

Технические характеристики:

Вес, кг: 100

Габариты, мм: 536х300х620

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 380 (3 ф)

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 420

Потребляемая мощность, кВа: 28,0

Пределы регулирования тока, А: 50-420

Режим работы (ПВ), %: 40

Описание:

Сварочный выпрямитель ДУГА 338 ИП предназначен для полуавтоматической сварки проволокой в среде углекислого газа, а также для электродуговой металлизации. Используется в производственных цехах и полевых условиях, в передвижных мастерских, коммунальном хозяйстве.

Технические характеристики:

Вес, кг: 70

Габариты, мм: 536х300х620

Управление: Ступенчатое

Количество постов, шт: 1

Напряжение сети, В: 380 (3 ф)

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 420

Потребляемая мощность, кВа: 28,0

Пределы регулирования тока, А: 50-420

Режим работы (ПВ), %: 60

Описание:

Сварочный выпрямитель ДУГА 338 ИП предназначен для полуавтоматической сварки проволокой в среде углекислого газа, а также для электродуговой металлизации.

Используется в производственных цехах и полевых условиях, в передвижных мастерских, коммунальном хозяйстве.

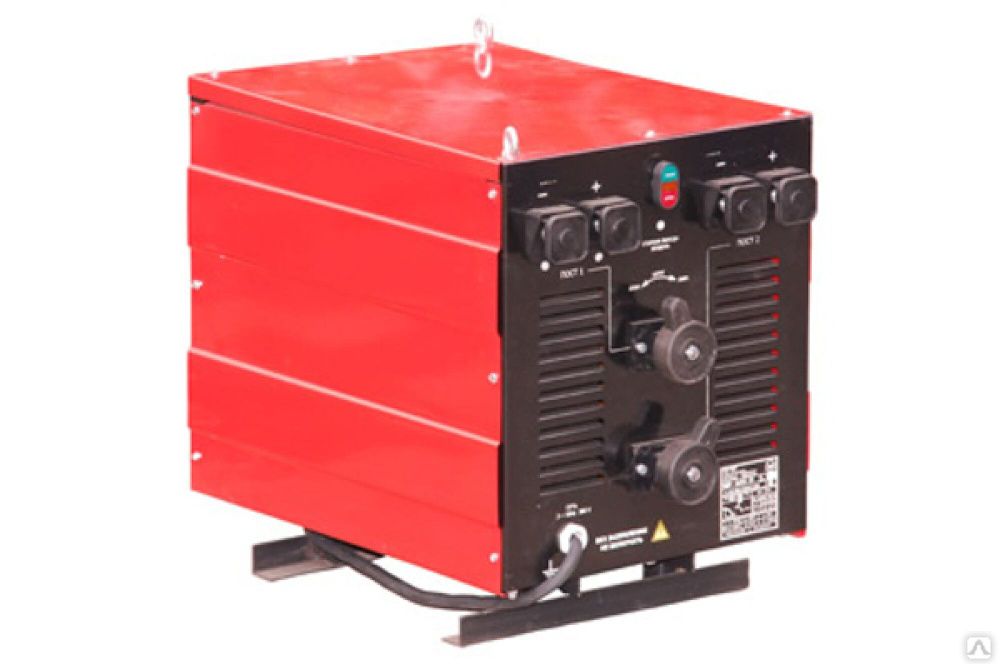

Технические характеристики:

Вес, кг: 80

Габариты, мм: 400х300х620

Управление: Ступенчатое

Количество постов, шт: 2

Напряжение сети, В: 380 (3 ф)

Напряжение холостого хода, В: 60-75

Номинальный сварочный ток, А: 520

Потребляемая мощность, кВа: 35,0

Пределы регулирования тока, А: 2×280

Режим работы (ПВ), %: 60

Назад
Вперёд >>
Что такое выпрямительный сварочный аппарат? Работа и использование
24 февраля 2023 г. 24 февраля 2023 г. | 9:51
Если вы работаете в сварочной отрасли, скорее всего, вы слышали о сварочных аппаратах с выпрямителем. Но знаете ли вы, что это такое, как они работают и как их использовать? В этом сообщении блога мы расскажем о сварочном аппарате с выпрямителем, о том, как он работает, и о его использовании в сварочной промышленности.
Что такое выпрямительный сварочный аппарат?
Выпрямительный сварочный аппарат представляет собой электрическое устройство, используемое для сварки двух кусков металла вместе. Он состоит из источника питания (например, двигателя или генератора), который преобразует переменный ток в постоянный, а затем посылает этот постоянный ток через электроды, прикрепленные к соединенным металлическим деталям. Постоянный ток создает тепло, которое расплавляет металлические детали, образуя прочную связь. Доступны различные типы выпрямителей в зависимости от их выходной мощности и используемых в настоящее время.
Сварочный аппарат выпрямителя в рабочем состоянии
Выпрямители получают переменный ток от двигателя или другого источника питания и преобразуют его в постоянный перед тем, как послать его через электроды, прикрепленные к свариваемым металлам. Постоянный ток создает тепло, которое сплавляет металлы вместе, образуя прочную связь. Кроме того, в некоторых выпрямителях используются такие методы, как широтно-импульсная модуляция (ШИМ), которая помогает регулировать энергию, необходимую для различных сварочных работ. Это предотвращает потерю энергии и каждый раз обеспечивает оптимальные результаты.
Сварочный аппарат с выпрямителем Использование
Сварочный аппарат с выпрямителем используется во многих областях, таких как ремонт автомобилей, строительные проекты, производственные процессы и т. д. Они особенно полезны при работе с тонкими материалами, которые требуют точного контроля над уровнями температуры из-за их чувствительности нагревать. Кроме того, поскольку эти аппараты могут производить как переменный, так и постоянный ток, их можно использовать для различных сварочных работ, включая сварку MIG (металл в среде инертного газа) или TIG (вольфрам в среде инертного газа).
Заключение:
Сварочные аппараты с выпрямителем могут быть удобными инструментами в любой сварочной отрасли благодаря их способности преобразовывать переменный ток в постоянный, который производит достаточно тепла для выполнения конкретных задач, таких как соединение тонких материалов или создание сложных форм с высокоточным контролем. уровни температуры. Со всеми этими возможностями в сочетании с удобными функциями, такими как ШИМ-контроллеры для регулировки выходной мощности при необходимости, легко понять, почему выпрямители стали настолько популярны среди опытных сварщиков во всем мире! Независимо от того, являетесь ли вы профессиональным сварщиком или только начинаете работать в этой области, наличие надежного выпрямителя в вашем распоряжении может сделать вашу работу намного проще и эффективнее!
суровый джайн
Pipingmart — это портал B2B, специализирующийся на металлических, промышленных и трубопроводных изделиях. Кроме того, мы делимся последней информацией и информацией о материалах, продуктах и различных типах марок, чтобы помочь предприятиям, которые занимаются этим бизнесом.
Сварочный выпрямитель RCD 1000 GOUGE II
Сварочный выпрямитель RCD 1000 GOUGE II
Сварочный выпрямитель RCD 1000 GOUGE II
Трехфазные выпрямители для сварки MMA и LIFTIG на постоянном токе с электронной регулировкой тока. Оптимизирован для всех типов электродов диаметром до 8 мм (рутиловые, основные, нержавеющие, алюминиевые и с твердосплавным покрытием). Резка и строжка дугой и воздухом электродами диаметром до 12 мм. Простая и интуитивно понятная панель управления с Hot Start и Arc […]
Описание
Детали
загрузок
Трехфазные выпрямители для сварки MMA и LIFTIG на постоянном токе с электронной регулировкой тока.
Оптимизирован для всех типов электродов диаметром до 8 мм (рутиловых, основных, нержавеющих, алюминиевых и с твердым покрытием)
Воздушно-дуговая резка и строжка электродами диаметром до 12 мм.
Простая и интуитивно понятная панель управления с регулировкой горячего старта и силы дуги, а также отображением сварочного тока и напряжения на цифровых дисплеях.
