Сварочные выпрямители - постоянный ток для качественной сварки

Долгое время самыми распространенными аппаратами для сварки были сварочные трансформаторы, работающие на переменном токе. Несмотря на их преимущества в виде низкой стоимости, простоты эксплуатации и надежности, их недостатки, а именно -  невысокое качество сварного шва, невозможность варить им цветные металлы и нержавеющую сталь, а также очень большой вес - заставляли изобретать новые технологии для решения этих проблем. С развитием полупроводниковых технологий удалось найти выход - выпрямление переменного тока, что позволило добиться гораздо более высокого качества сварки и создать уникальное устройство – сварочный выпрямитель.

Устройство выпрямителя

Стандартная конструкция аппарата для дуговой сварки состоит из следующих основных элементов.

Силовой трансформатор — именно в этом узле происходит процесс преобразования силовой энергии в энергию, которая необходима для осуществления сварочного процесса. Также он проводит понижение напряжения. Для однопостовых выпрямителей характерно использование трехфазных трансформаторов, так как однофазные схемы, отвечающие за выпрямление тока, становятся причиной больших пульсаций выходного напряжения, что в свою очередь негативно сказывается на качестве работы.

После выхода из трансформатора ток попадает в выпрямительный блок, сконструированный по одно- или трехфазной мостовой схеме. Трехфазная является наиболее распространенным вариантом, так как способствует более устойчивому горению сварочной дуги, равномерному распределению нагрузки на все три фазы сети, оптимальному использованию трансформатора.

Полупроводниковые вентили, входящие в состав выпрямителя, пропускают ток только в одну сторону, преобразуя таким образом переменный ток сети в постоянный. Они могут быть двух видов:

  • селеновые — имеют низкую стоимость, а также высокую степень устойчивости к перегрузкам. Их недостатком является невысокий КПД. Используются в выпрямителях как с жесткой, так и с падающей внешними характеристиками;
  • кремниевые — имеют высокие энергетические параметры и высокий КПД, однако при перегрузках по току быстро выходят из строя. Используются в выпрямителях с падающей характеристикой (там, где ток замыкания незначительно больше рабочего тока). Оборудование с таким видом вентилей оснащено вентиляторами для охлаждения.

В каждый момент времени ток идет только через два элемента, которые подсоединены к нагрузке последовательно. Поэтому за 1 период выходит 6 пульсаций тока.

Типы выпрямителей

В зависимости от типа внешней характеристики выпрямители делятся на 3 группы:

  • С крутопадающими характеристиками — используются для ручной дуговой сварки, а также для работы неплавящимся электродом в среде защитных газов. Выпрямители состоят из трансформатора, пускорегулирующего оборудования, узла селеновых шайб и вентилятора для охлаждения устройства. Все это располагается в защитном кожухе.
  • С жесткими (пологопадающими) характеристиками;
  • Универсальные — позволяют получить как круто- так и пологопадающие характеристики. Используются для ручной дуговой, автоматической сварки плавящимся и неплавящимся электродами в среде защитных газов или под флюсом.

В конструкцию этих выпрямителей входит понижающий трансформатор, дроссель насыщения с обмотками обратной связи блока выпрямления. Получение жестких характеристик с высоким напряжением холостого хода (до 68 В) обеспечивает простое зажигание сварочной дуги и ее стабильное горение.

Благодаря усовершенствованию конструкции сварочные выпрямители отлично подойдут для сварки деталей из высокоуглеродистой стали, а так же из цветных металлов и их сплавов.

Популярные модели выпрямителей

В нашем интернет-магазине представлен широкий выбор выпрямителей от ведущих мировых производителей сварочного оборудования. Далее вы найдете информацию о наиболее востребованных моделях сварочных выпрямителей для каждого метода сварки.

В случае ручной дуговой сварки (ММА) особым спросом пользуется BlueWeld SPACE 280 AC/DC 814300. Это универсальный аппарат — он способен работать от сетей 220 В и 380 В, как переменным, так и постоянным током. Широкий диапазон значений сварочного тока (от 10 А до 220 А) и ступенчатая его регулировка с легкостью позволят установить необходимое значение тока для работы с деталями различной толщины. Встроенный термостат моментально прекращает работу аппарата в случае угрозы перегрева, что предотвращает преждевременный выход из строя — при должном уходе оборудование прослужит Вам долгое время. Выпрямитель способен справиться с такими материалами как нержавеющая сталь и чугун. В случае, если вы ищете аппарат для частного хозяйства или небольшого производства, то рекомендуем остановиться именно на этой модели.

В случае, если Вы ищете аппарат для MIG-MAG метода, то советуем остановить свое внимание на Fubag TSMIG 180. Он подходит для работы как в среде защитного газа, так и с защитной флюсовой проволокой. Возможность ступенчатой регулировки значения сварочного тока и плавной подачи проволоки к месту работы позволяют установить оптимальные значения для выполняемой операции. Система принудительного воздушного охлаждения исключает перегрев аппарата, продлевая тем самым срок его службы. Максимальная сила тока составляет 145 А. Отличный вариант для тех, кто ищет сварочное оборудование для работы в гараже или на даче — подходит для сварки низкоуглеродистых, низколегированных и нержавеющих сталей.

Аппарат отлично укомплектован: наряду с маской сварщика, газовым шлангом, двумя контактными наконечниками, катушкой сварочной проволоки, есть также и специальная горелка, позволяющая работать MIG-методом.

Для профессионалов, которым требуется надежный мощный выпрямитель для сварки TIG методом, советуем присмотреться к BLUE WELD KING TIG 280/1 AC/DC-HF/Lift 832201. Возможность работы как TIG, так и MMA-методом расширяет спектр задач, которые можно выполнить с помощью этого выпрямителя - аппарат способен варить даже такие «трудные» металлы как титан, алюминий, медь, нержавеющая сталь и т.д. Он очень прост и удобен в работе — на передней панели расположен цифровой дисплей, на который выводятся все рабочие параметры. Он оснащен колесами, позволяющими транспортировать выпрямитель по всей рабочей зоне.

Если Вы ищете недорогой сварочный аппарат для работы с цветными металлами, то советуем остановить свой выбор на сварочном выпрямителе. На нашем сайте представлен широкий ассортимент сварочных выпрямителей, как для бытовых, так и для профессиональных работ. Если Вы хотите приобрести понравившуюся модель выпрямителя, то позвоните по бесплатному номеру телефона 8-800-333-83-28 или просто добавьте товар в корзину и оформите заказ на сайте. Опытные менеджеры предоставят полную информацию о стоимости и сроках доставки.

Вам также может быть инетресна статья:

  • Выпрямители - постоянный ток для качественной сварки
    Сварочные аппараты, работающие на постоянном токе, избавлены от недостатков использования переменного тока, имеют специфический ряд положительных и отрицательных особенностей. Осведомленность об этом поможет сделать правильный выбор нужной вам модели.

www.vseinstrumenti.ru

Сварочные выпрямители: типы, применение, принцип работы

Так как источником тока для сварочных инверторов является переменный ток, то для преобразования переменного тока в постоянный или высокочастотный служат различные выпрямители, которые отличают по мощности и различному вольтажу.

Работа дуговой электрической сварки с баласного реостата или инверторного преобразователя практически невозможна без использования выпрямителей.

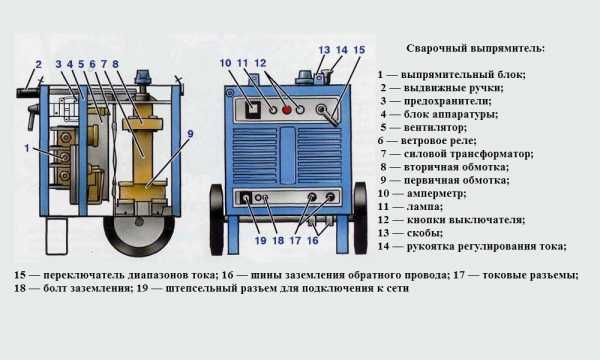

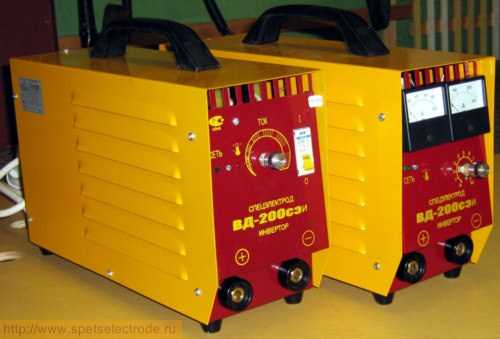

Устройство сварочного выпрямителя

Самый типичный выпрямитель состоит из трех основных компонентов:

  • силовой трансформатор, который предназначается для приема “пиковой нагрузки” и передачи ее к выпрямляющему трансформатору.

При этом происходит ПН-переход, то есть первичное преобразование переменного тока в импульсный ток, то есть силовой трансформатор первоначально трансформирует энергию электрической сети в энергию, которая необходима для возникновения дуги между электродом и сварными кромками изделия;

  • выпрямляющей трансформатор, которые преобразует импульсный ток в ток постоянного действия напряжением 220 В.

Работа трансформатора основана на прохождение током последовательных резистентных участков, в протяжении которых возрастает сила тока, но падает напряжение по закону Ома;

  • регулирующая, пусковая и пропускающая электрическая арматура, кабеля.

    Регуляторы позволяют выставлять характеристики тока и напряжения, режимы работы сварочного инвертора (сварка, резка).

Почему в промышленности используются чаще сплавы алюминия, чем других металлов? Узнайте все о сварке алюминия различными видами сварочных аппаратов.

В чем роль трансформаторов для сварки и почему они незаменимы для ручной дуговой и некоторых видов промышленной сварки. Подробнее здесь.



Типы сварочных выпрямителей

Как правило, выпрямители отличают по типу и конструктивным особенностям силовой части (трансформатора).

В общей номенклатуре изделий выделяют следующие:

  • сила тока регулируется трансформатором;
  • оснащенные насыщающим дросселем;
  • тиристорные или выпрямитель сварочный многопостовой;
  • транзисторные на полупроводниках;
  • инверторные или выпрямитель сварочный инверторный, принцип действия которого основан на частотном поышении токовой нагрзуки по инекции.

Так же в зависимости от механизации сварочного аппарата выделяют различные выпрямители по их вольт-амперным данным:

1. Автоматическая и полуавтоматическая сварка:

  • витковое регулирование напряжения. То есть выпрямитель оснащен витковым реостатом для изменения характеристик вольтажа и силы тока;
  • магнитное регулирование. Силовой поток тока регулируется магнитными полями, которые могут быть, как полями возбуждения, так и полями резистентности силы тока;
  • фазовая регулировка, когда кроме питающего кабеля прокладывается силовой “нулевой” кабель для перераспределения нагрузки, которая уходит на “массу”;
  • импульсная регулировка с помощью осциллографа;

2. Выпрямители для ручной дуговой сварки:

  • повышение сопротивления за счет ведения магнитного шунта или за счет увеличения металлоконструкции выпрямляющего трансформатора;
  • обратная связь по току, то есть повышение разности потенциалов и возвращение электрического заряда к источнику. Это существенно ослабляет силу тока и напряжение, что дает предпосылки к выпрямлению тока.

3. Сварочные выпрямители, оснащенные насыщающим дросселем:

Дроссель насыщения представляет собой стальной электрод, вокруг которого концентрическими кругами намотана токопроводящая проволока.

При возникновении сильного магнитного поля в катушке дросселя возникает ток возбуждения, который циркулирует по центральному сердечнику-электроду.

Этот сердечник в свою очередь являются конденсатором, который способен увеличивать и сохранять электрический заряд, после чего заряд передается на выпрямляющий трансформатор.

Вам надо починить небольшие металлические изделия на дому – тогда вам пригодиться холодная сварка. Читайте статью о том, как использовать холодную сварку в домашних условиях.

При любой сварке следует придерживаться техники безопасности. Читайте здесь как выбрать маску со стеклом хамелеон для сварки.



Принцип работы сварочного выпрямителя

Технологически дроссель занимает место между принимающим и выпрямляющим трансформатором в электрической схеме всего выпрямителя.

Стоит отметит, что наилучшей схемой является трехфазная схема “звезда-звезда”(сварочный выпрямитель трехфазный), когда три сопротивления соединяются в замкнутый контур параллельно, а “нулевой” провод отходит от точки соединения.

В мощностных выпрямителях, которые используются в автоматической сварке используется схема “треугольник-треугольник”. Дублированная треугольная схема представляет собой систему сопротивлений в замкнутом контуре, которая соединяется последовательно, а нулевой провод отходит на клемме от любого из сопротивлений.

Кроме того вся система выпрямителя должна быть оснащена стабилизаторами тока и предохранительным автоматом:

  • стабилизаторы тока служат для стабилизации и гашения моментальных скачков тока, которые могут привести к поломке выпрямителя и трансформаторов.

Например, электрод залип на поверхность сварки, образовался замкнутый контур и токи пошли обратно на трансформатор.

Этот момент стабилизатор забирает на себя 90% избыточного тока, преобразуя его в тепловую энергию;

  • предохранительный автомат, состоящий из легкоплавких пробок-предохранителей, служит для того, чтобы в критические моменты повышения напряжения разомкнуть замкнутую цепь.

Если случилось замыкание, то предохранитель нагревается, и при оплавлении нарушается его форма, цепь размыкается.

Сварочные выпрямители – вид электрических агрегатов, без которых в принципе невозможна работа сваркой и проведение сварных работ.

Выпрямители отличает надежность и полное выполнение своих задач по преобразованию электрической энергии.

Хотите надежный и быстрый метод соединения металлических изделий, но у вас нет возможности сделать обычную шовную сварку. Есть решение – используйте точечную контактную сварку.

Вам нужен простой и компактный аппарат для работы по дому? Тогда вам следует выбрать инвертор. Узнаете здесь все подробности.



Читайте также:

  • Термокарандаш для сварки Сварочный карандаш по внешнему виду представляет трубку или стержень, который туго заполнен сухим спрессованным горючем веществом, вещество при […]

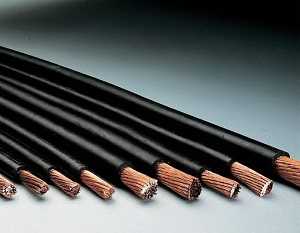

  • Выбор сварочного кабеля При электродуговой сварке сварочные кабеля используются для передачи электрического тока от инвертора или баласного реостата к "держаку", в котором […]

metallmaster.org

Выпрямители сварочные

Сварочное оборудование - Выпрямители сварочные

Сварочными выпрямителями называют устройства, которые с помощью полупроводниковых элементов преобразуют напряжение переменного тока в однофазной или трехфазной сети в напряжение постоянного тока с необходимой внешней характеристикой и предназначены для питания сварочной дуги.

Сварочные выпрямители получили большое распространение. Основные их преимущества следующие: высокий к.п.д. и относительно небольшие потери холостого хода; высокие динамические свойства при меньшей электромагнитной индукции; отсутствие вращающихся частей и бесшумность в работе; равномерность нагрузки фаз; небольшая масса; возможность замены медных проводов алюминиевыми. Однако следует иметь в виду, что для выпрямителей продолжительные короткие замыкания представляют большую опасность, так как могут выйти из строя диоды. Кроме того, сварочные выпрямители чувствительны к колебаниям напряжения в сети. Все же по основным технико-экономическим показателям сварочные выпрямители являются более прогрессивными, чем, например, сварочные преобразователи.

Сварочные выпрямители состоят из двух основных блоков: понижающего трехфазного трансформатора с устройствами для регулирования напряжения или выпрямительного блока. Кроме того, выпрямитель имеет пускорегулирующее защитное устройства, обеспечивающие нормальную его эксплуатацию. Для выпрямления тока используется свойство полупроводникового вентиля проводить ток только в одном направлении. Наибольшее применение получили селеновые и кремниевые вентили. Селеновые вентили - дешевы, выдерживают перегрузки. Кремниевые вентили обладают высокими энергетическими показателями высоким к.п.д., но очень чувствительны к перегрузкам по току поэтому требуют защитных устройств и интенсивного охлаждения.

Выпрямление тока осуществляется по трехфазной мостовой схеме Ларионова. Мост состоит из шести плеч, в каждом из которых установлены вентили, обеспечивающие выпрямление обоих полупериодов переменного тока в трех фазах (рис. 35).


Сварочные выпрямительные установки в соответствии с ГОСТ 13821—77 выпускают на номинальные силы тока 120...1000 А, транзисторные источники питания — 15...300 А с пределами регулирования от 0,15 до 300 А.

Основными узлами сварочного выпрямителя являются понижающий трансформатор, блок выпрямительных вентилей, вентилятор, пускорегулирующая и стабилизирующая аппаратура.

В зависимости от внешней вольт-амперной характеристики, количества постов и способа сварки сварочные выпрямители подразделяют на однопостовые с падающей внешней характеристикой. однопостовые с жесткой внешней характеристикой, однопостовые универсальные, многопостовые, однопостовые транзисторные.

Сварочные выпрямители с жесткой внешней характеристикой типа ВС и ВДГ предназначены для сварки в защитном газе плавящимся электродом, автоматической и полуавтоматической сварки под флюсом, порошковой проволокой и др. Они просты в устройстве и надежны в работе. Имея общую принципиальную схему, выпрямители этого типа отличаются в основном мощностью и числом ступеней регулирования. Выпрямители состоят из понижающего трехфазного трансформатора, выпрямительного блока, двух универсальных переключателей для переключения витков первичной обмотки трансформатора (для грубой и точной регулировки), дросселя(для обеспечения нарастания тока короткого замыкания и сглаживания пульсаций) и вентилятора.

Сварочные выпрямители однопостовые с падающей внешней характеристикой предназначены для ручной дуговой сварки и наплавки, а также для механизированной сварки под флюсом. Падающая внешняя характеристика и заданное значение силы сварочного тока обеспечиваются трансформатором. Для преобразования тока используют селеновые (выпрямители серии ВСС) и кремниевые (выпрямители серий ВКС и ВД) вентили. По сравнению с кремниевыми селеновые вентили имеют меньший КПД, но обладают большей стойкостью к перегрузкам.

Сварочные выпрямители с падающей внешней характеристикой выпускаются типа ВСС, ВКС и ВД. Сварочные выпрямители типа ВСС состоят из понижающего трехфазного трансформатора с подвижными обмотками, выпрямительного селенового блока с вентилятором, пускорегулирующей и защитной аппаратурой. Понижающий трансформатор выполнен с повышенным магнитным рассеянием, которое регулируется изменением расстояния между первичной и вторичной обмотками. Два диапазона регулирования сварочного тока получают, соединяя первичную и вторичную обмотки звездой (малые токи) и треугольником (большие токи). В пределах каждого диапазона ток плавно регулируют, изменяя расстояние между катушками первичной (нижней подвижной) и вторичной(верхней неподвижной) обмоток с помощью рукоятки. При вращении рукоятки по часовой стрелке катушки обмоток сближаются, индуктивность рассеяния уменьшается, сварочный ток увеличивается. Обмотки трансформатора выполнены из алюминия. Выпрямительный блок собран из селеновых пластин 100X400 мм, охлаждается вентилятором.

Сварочные выпрямители типа ВКС имеют следующие основные отличия от типа ВСС: выпрямительный блок составлен из кремниевых вентилей ВК-200; сварочный ток регулируют, перемещая катушки обмоток с помощью асинхронного двигателя с дистанционным управлением.

Широкое применение получили сварочные выпрямители ВД-101 и ВД-301 с кремниевыми вентилями и ВД-102 и ВД-302 с селеновыми вентилями. Они несложны по устройству, обладают достаточно высоким коэффициентом полезного действия и имеют небольшую массу.

Сварочные выпрямители типа ВСУ и ВДУ являются универсальными источниками питания дуги. Они предназначены для питания дуги при автоматической и полуавтоматической сварке под флюсом, в защитных газах, порошковой проволокой, а также при ручной сварке. Выпрямители ВСУ, кроме обычных - блока трехфазного понижающего трансформатора и выпрямительного блока, имеют дроссель насыщения с четырьмя обмотками. Переключением этих обмоток можно получать жесткую, пологопадающую и крутопадающую внешние характеристики. Выпрямители ВДУ основаны на использовании в выпрямляющих силовых обмотках управляемых вентилей—тиристоров. Схема управления тиристорами позволяет получать необходимый для сварки вид внешней характеристики, обеспечивает широкий диапазон регулирования сварочного тока и стабилизацию режима сварки при колебаниях напряжения питающей сети.

Для сантехнических монтажных сварочных работ Институт электросварки им. Е. О. Патона разработал переносный сварочный выпрямитель ВЖ-2М, предназначенный для питания полуавтоматов и автоматов при сварке открытой дугой и в защитном газе стыков труб диаметром 20... 100 мм. Внешняя характеристика — пологопадающая; число ступеней регулирования — 9; масса — 50 кг.

Однопостовые универсальные сварочные выпрямители обеспечивают возможность получения как жесткой, так и падающей внешних характеристик, поэтому их можно применять для ручной дуговой сварки, автоматической сварки плавящимся и неплавящимся электродами в защитных газах и сварки под флюсом.

Многопостовой выпрямитель снабжает энергией несколько сварочных постов для ручной дуговой сварки. Эти выпрямители, изготовляемые на кремниевых вентилях, отличаются высоким КПД, хорошими энергетическими показателями, бесшумностью работы, малыми габаритными размерами и небольшой массой. Они рассчитаны на работу в закрытых помещениях при температуре окружающего воздуха от —40 до +40 °С. Обычно подобные выпрямители имеют жесткую внешнюю характеристику. Для получения падающих характеристик и регулирования тока на каждом сварочном посту используют ступенчатый балластный реостат. Преимущества многопостовых систем связаны с небольшой начальной стоимостью оборудования, простотой обслуживания, высокой загрузкой и экономичностью. Основной недостаток связан со значительными потерями энергии в реостатах, снижающих КПД сварочных постов. В последние годы освоено производство выпрямителей, имеющих звено повышенной частоты – инвертор. Включение высокочастотного звена в структуру источников сварочного тока позволяют существенно снизить их массу и габариты, повысить КПД и коэффициент мощности, обеспечить широкие пределы регулирования параметров режима и хорошие сварочные свойства.

Источник: Геворкян В.Г. Основы сварочного дела
Э.С. Каракозов, Р.И. Мустафаев "Справочник молодого электросварщика". -М. 1992

www.autowelding.ru

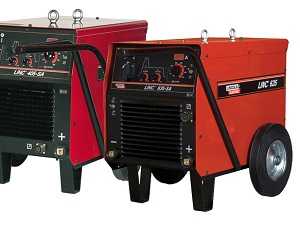

Сварочные выпрямители - полное описание и разбор технологии

Сварочный выпрямитель — аппарат, предназначенный для стальных и металлических конструкций; источник энергии для сварочной дуги, при помощи полупроводниковых элементов преобразующий переменный ток сети в постоянный сварочный ток, не изменяющий своего направления и величины.

Существуют следующие виды конструкций сварочных выпрямителей:

  • трансформаторные
  • транзисторные
  • с дросселем насыщения
  • тиристорные
  • инверторные

Принцип работы сварочного выпрямителя

Один из элементов устройства выпрямителя — понижающий трансформатор с тремя обмотками и блоком управления.Наиболее распространенные схемы выпрямления — однофазная и трехфазная мостовые, с двухполупериодным выпрямителем. Трехфазная мостовая схема обеспечивает равномерную загрузку всех фаз силовой сети и большую устойчивость горения дуги при меньшем количестве вентилей. При использовании этой схемы в определенный момент времени два последовательно соединенных с нагрузкой элемента проводят ток; за один период происходит ровно шесть пульсаций электрического тока. Таким образом, дуга питается постоянным, выпрямленным селеном или кремнием током, протекающим по цепи вторичной обмотки.

Преимущество сварочных выпрямителей перед сварочными трансформаторами

В отличие от трансформаторов, выпрямители обеспечивают куда более мощные энергетические показатели, обладают большей широтой пределов регулирования, они намного проще и надежней в использовании, имеют меньший вес и габариты, большую экономичность при изготовлении, и, что несомненно приятно — они практически бесшумны. Поскольку ток идет непрерывно, увеличиваются глубина проплавления металла, сварка идет стабильно,повышаются прочность и качество шва.

Недостатки сварочных выпрямителей

К сожалению, все имеет свои недостатки — работа сварочных выпрямителей сопровождается существенными потерями электро-энергии в реостатах, к тому же, они проявляют острую чувствительность к колебаниям сетевых напряжений, и требуют тщательной защиты от пыли, влаги и ударов.

Сварочные выпрямители подразделяются на бытовые, с мощностью не превышающей 200 А, полупрофессиональные (мощность — до 300 А) и профессиональные (свыше 300 А). Модели отличаются между собой по мощности, габаритам и количеству поглощаемой энергии. Разделение идет и по внешним характеристикам — жесткие, падающие или полого падающие, а также универсальные выпрямители. позволяющие объединить три этих свойства. У жестких и падающих выпрямителей установлены селеновые проводники, поэтому более устойчивы к сильным перегрузкам.

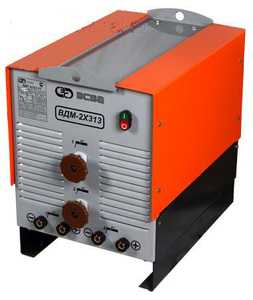

Основные технические данные выпрямителей — напряжение питающей сети и холостого хода, максимальная мощность работы, потребляемая мощность, тип сварочного тока, диаметр электродов, вес и габариты . Различные виды выпрямителей предназначены для разных работ — так, например, ВД2-313 предназначен для двухпостовой дуговой сварки стальных предметов, а ВДУ-506 — универсальный выпрямитель, способен проводить комплектацию сварочных автоматов и порошковую сварку.

Цена может варьироваться от 5 000 и до 200 000, все зависит от степени мощности модели и ее энергозатрат. Средняя цена стандартного бытового выпрямителя итальянского производства — около 9 000.

Различные виды выпрямителей предназначены для разных работ — так, например, ВД2-313 предназначен для двухпостовой дуговой сварки стальных предметов, а ВДУ-506 — универсальный выпрямитель, способен проводить комплектацию сварочных автоматов и порошковую сварку.

Не забывайте время от времени протирать свой выпрямитель, берегите его от пыли и перегрева — и он будет сваривать металлы столько, сколько вы захотите.
