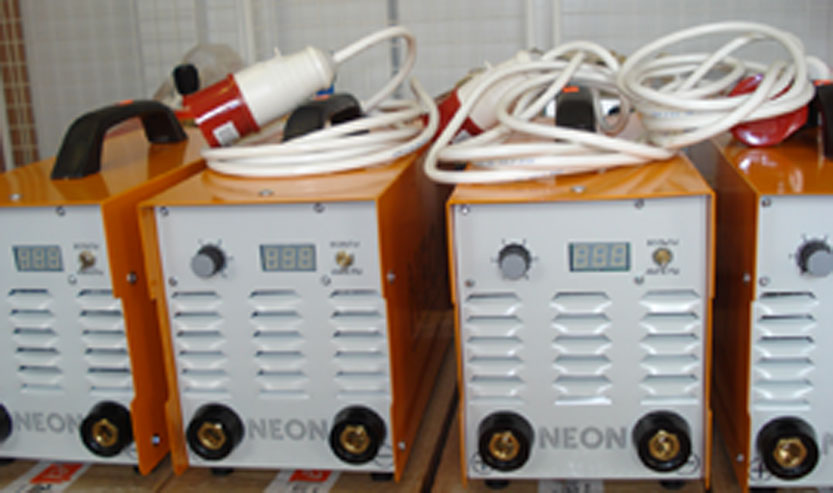

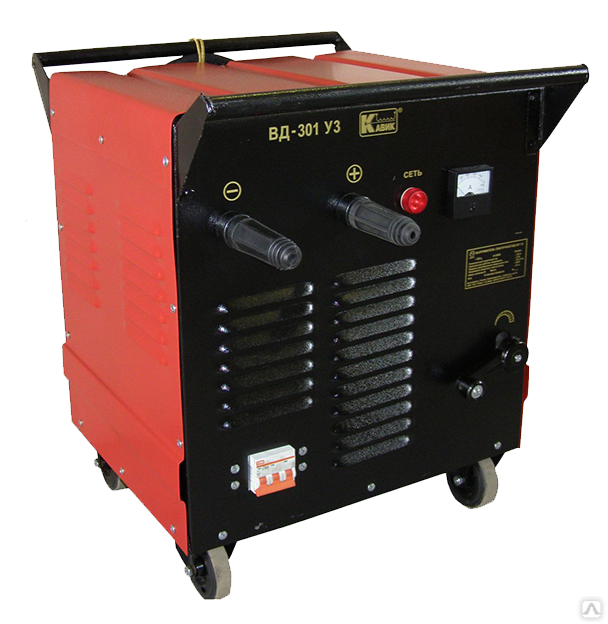

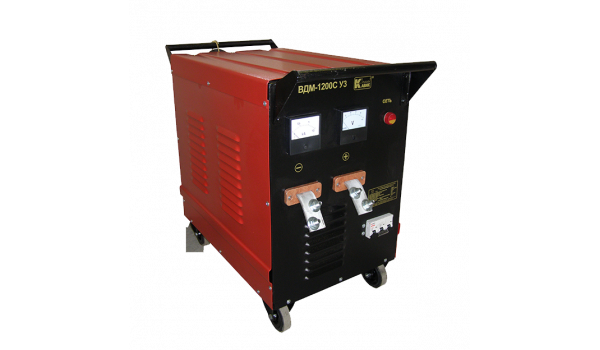

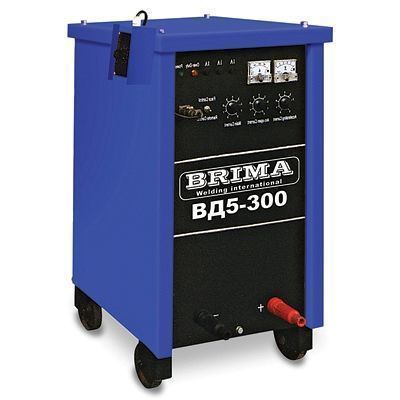

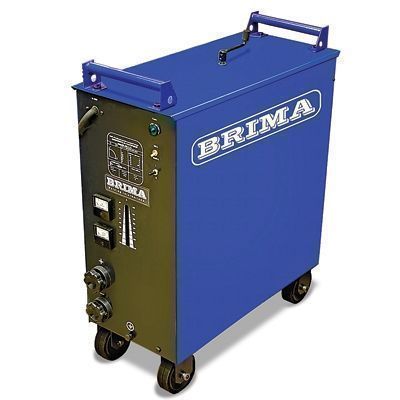

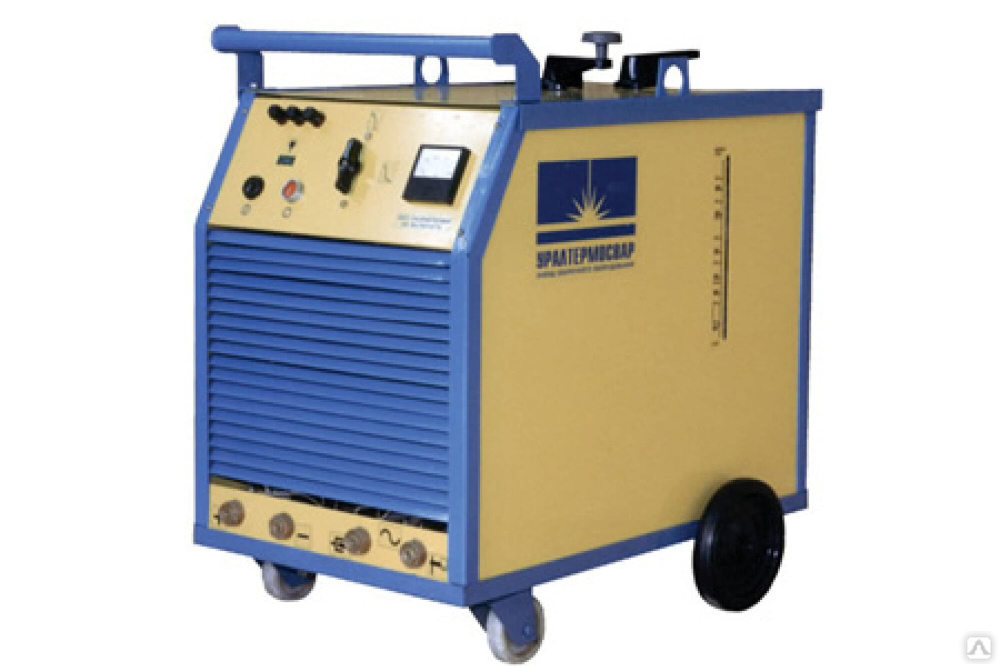

Сварочный выпрямитель ВД-320КС используется для проведения сварочных работ в полевых условиях, т. к. вне зависимости от перепадов питающего напряжения ВД-320КС обеспечивает сварочную дугу со стабильными характеристиками.

   Выпрямитель сварочный ВД-320КС имеет низкое энергопотребление что делает его незаменимым при питании от электростанций, комплектации кунгов и т.д.



   Особенности ВД-320КС:

    — Стабильное горение дуги и легкое зажигание

    — Малое разбрызгивание благодаря специальной вольт-амперной характеристики

    — Формирование шва — мелкочешуйчатое

    — ВД-320КС выдерживает все сварочные параметры при перепадах питающего напряжения. Это выгодно отличает данный выпрямитель от инверторных источников

    — Для обеспечения безопасности при проведении сварочных работ у ВД-320КС встроен БСН (блок снижения напряжения)

    — ВД-320КС отлично подходит для работы на запыленных площадках благодаря грамотному расположению электронных деталей и термозащите

    — Экономия электроэнергии достигается благодаря небольшой потребляемой мощности

    — Контролировать и регулировать сварочные параметры просто благодаря цифровой индикации, а также плавной регулировки сварочного тока

    — Удобство при работе: 2 режима, «длинные швы» и «короткие швы»



Питание сети,

380 В, 50 Гц, 3 фазы

Номинальный сварочный ток, А (при ПВ, %)

320 (60%)

Пределы регулирования сварочного тока, А

30-320

Напряжение холостого хода, В, не более

90

Регулирование сварочного тока

плавное

Пределы регулирования сварочного напряжения, В

14-32

Диаметр электрода/электродной проволоки, мм

ММА 2-6; МИГ/МАГ 0,8-1,2

Масса, кг, не более

75

Габариты, мм, не более

550х330х730

Смотрите также Источники и выпрямители для полуавтоматической и автоматической сварки:

ВДГ-303
ВС-300 Б
ВС-350
ВДГ-401
ВДУ-506
ВДУ-506С
ВДУ-511
ВС-500
ВДУ-601 УЗ
ВС-600 С
ВДУ-1000
ВДУ-1001

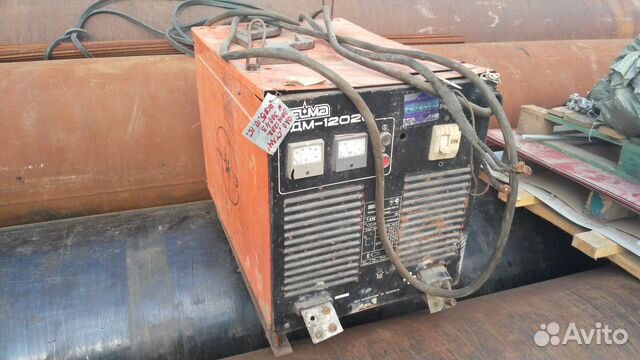

ВДУ-1202
ВДУ-1250
ВДУ-1601
ВДУ-2001

Обращаем ваше внимание на то, что вся предоставленная на сайте информация, касающаяся комплектации, технических характеристик, цветовых сочетаний, а также цены носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

ГлавнаяРемонт и запчастиСделать заказКонтактыВакансии

Классификация источников питания для дуговой сварки плавящимся электродом в защитных газах, применяемых в судостроении

 Работа представляет интерес для технологов предприятий судостроения с целью обоснованного применения различных сварочных установок для сварки плавящимся электродом в защитных газах.

  1. Одним из первых и самым популярным сварочным выпрямителем тиристорного типа в России был сварочный выпрямитель ВДУ-506. Он применялся, как правило, с механизмом подачи сварочной проволоки ранцевого типа «ГРАНИТ». Разработан во ВНИИЭСО в 80-е годы. Выпрямитель ВДУ-506 был разработан исходя из идеологии сварки в защитных газах, наиболее распространенной в те годы. Так как в основном использовалась сварочная проволока типа Св-08Г2С диаметром 2,0 мм, а в качестве защитного газа применялся углекислый газ, то конструкция сварочного выпрямителя была рассчитана на большой сварочный ток (более 400А) и имела регулируемый дроссель, который изменял свою индуктивность в зависимости от стадии каплепереноса электродного металла (наиболее эффективной была регулировка дросселя на токах до 100А).
    При коротком замыкании дугового промежутка, дросселя уменьшал свою индуктивность и увеличивался ток дуги для более стабильного повторного зажигания дуги. При снижении рабочего тока дуги менее 350А, это приводило к повышенному разбрызгиванию.

Установка ВДУ-506 была целевой, предназначенной для сварки на больших токах дуги и диаметрах сварочной проволоки, поэтому динамические свойства этого выпрямителя были невысокими и в конце 90-х годов, когда проявилась тенденция к снижению сварочного тока и уменьшению диаметра сварочной проволоки, а также к применению смесей газов при сварке, применение их стало ограниченным.

Однако, в ряде отраслей промышленности, где используются форсированные режимы сварки, эти выпрямители не имеют альтернативы. На ОАО «ЭЛЕКТРИК» выпускались сварочные установки типов ВДУ-505 и ВДУ-3010 с аналогичными характеристиками. На ОАО «СЭЛМА» аналогичные установки выпускаются по настоящее время под названием ВДУ-506С. Импортным аналогом является выпрямитель LAW-520 фирмы «ESAB», Швеция.

  1. Примерно в эти же годы в промышленности активно применялся сварочный выпрямитель типа ВС-632 для механизированной сварки разработки ИЭС им. Патона. В судостроительной промышленности применение этого типа выпрямителя было ограниченным, так как рабочий ток дуги был еще выше, чем у выпрямителя ВДУ-506.. Выпрямитель был выполнен конструктивно очень просто. Регулировка тока дуги осуществлялась за счет ступенчатого изменения напряжения. Дроссель был неуправляемый, поэтому каждый тип такого выпрямителя для получения оптимальных сварочных свойств был рассчитан на определенный диапазон тока дуги.

С учетом опыта использования выпрямителей ВС-632 впоследствии были разработаны значительная гамма сварочных выпрямителей со ступенчатой регулировкой тока дуги, такие как KEMPOWELD, Финляндия, ESABMIG, Швеция, VARIOSTAR, Австрия, ВС-300, 4020, 600, ИТС, Россия и многие другие фирмы.
Высокие сварочные свойства этих выпрямителей достигаются за счет тщательно подобранных индуктивностей трансформатора и дросселя в определенном диапазоне сварочного тока. Эти сварочные установки вместе с подающими механизмами ранцевого типа (Адмиралтеец, ПДГ-322 и др.) по настоящее время широко используются в российском судостроении на таких предприятиях, как «Адмиралтейские верфи», С-Петербург, ЦСС «Звездочка», Северодвинск и многих других предприятиях. Основной диаметр сварочной проволоки составляет 1,2 мм, ток дуги – не более 300А. Их главными положительными чертами являются высокая ремонтопригодность и простота в обслуживании. Недостатком является высокие требования к точности поддержания сварочного режима. В последнее время появились сварочные установки такого типа с элементами синергетики (ВС-450 и др.).

  1. В конце 90-х годов на предприятиях судостроения стали активно применяться универсальные тиристорные сварочные выпрямители типа ВД-506ДК и ВДУ-511, разработанные в ЗАО НПФ «ИТС». Ближайшим импортным аналогом является тиристорный сварочный выпрямитель типа DC-400 (IDEAL ARC) фирмы LINCOLN ELECTRIC, США. Конструктивной особенностью этих сварочных установок является использование дополнительного маломощного источника питания (дополнительный дроссель у ВД-506ДК или батарея конденсаторов у ВДУ-511), которые разряжаются на дуговой промежуток в момент его замыкания. Таким образом, процесс сварки в значительной степени стабилизируется и требования к поддержанию точности сварочного режима снижаются. Эти выпрямители обеспечивают работу в широком диапазоне изменения сварочного тока и напряжения, позволяют выполнять сварку всех слоев сварного шва, включая корневой, с формированием обратного валика на весу во всех пространственных положениях. Основные типы применяемой сварочной проволоки – сплошного сечения и порошковая, диаметром 1,2 и 1,6 мм. Источники в судостроении применяются с механизмами подачи сварочной проволоки типа ПДГ-322М и «Адмиралтеец». Наиболее активно указанные источники применяются на ОАО «СЕВМАШ», где они составляют основу парка сварочной техники.
  2. Инверторные источники для сварки стали активно применяться в 80-е годы. Причиной их активного применения стало резкое снижение материальных затрат при производстве этой техники и снижение стоимости электронных комплектующих, что дает значительное преимущество фирме-производителю. В судостроении России наиболее часто применяются инверторные сварочные источники фирмы Kemppi OY (Финляндия). Российских разработок в судостроении до последнего времени не применялось.

Инверторные источники имеют ряд преимуществ, обусловленных их низкими массогабаритными показателями по сравнению с выпрямителями, указанными в группах 1-3. Конверторные сварочные источники стали активно применяться на предприятиях судостроения в начале этого века.
Основным отличием от любых других сварочных источников питания является то, что электрическое питание сварочных конверторов осуществляется от традиционных электрических шин напряжением постоянного тока -50…90В. Выполняется также исполнение сварочных конверторов при питании от стандартной электрической сети напряжением 380В, 50Гц. Для сварочных конверторов типовой является несущая частота 19-21 кГц. На рис.1 приведена схема использования сварочных конверторов для ручной дуговой сварки и общий вид сварочных конверторов.
Использование сварочных коверторов можно условно разделить на два направления – использование сетевых сварочных конверторов (для работы от сетевого напряжения 380В, 50Гц) и использование сварочных конверторов при питании от низковольтных шин постоянного тока.
Использование электрического питания конверторов от низковольтных шин в судостроении имеет следующие преимущества по сравнению с любыми другими источниками питания:

  • Низковольтное питание (50…90В. постоянного тока) позволяет без ограничений, связанных с безопасностью работ, применять конверторы для сварки конструкций на плаву, в замкнутых объемах и на открытом стапеле;
  • Малые вес и габариты позволяют размещать конверторы на эстакадах, на палубе и внутри строящихся заказов;
  • Нечувствительность к броскам напряжения в заводской сети и отсутствие негативного влияния на питающую электрическую сеть по сравнению со сварочными инверторными источниками;
  • Возможность использования многопостовой сварки и отсутствие взаимного влияния постов при многопостовой сварке с использованием конверторных источников питания. На рис.2 приведены сравнительные осциллограммы процесса ручной дуговой сварки с использованием балластных реостатов и сварочных конверторов. Из анализа этих осциллограмм следует, что при сварке на сварочных конверторах, процесс сварки стабилен, в отличие от сварки с использованием балластных реостатов.
  • Выходные параметры сварочных конверторов идентичны параметрам сварочных инверторов (группа 4) и значительно превосходят параметры сварочных установок групп 1-3.

Использование сетевых сварочных конверторов и электрического питания от стандартной электрической сети также имеет преимущества по сравнению с любыми источниками питания. К ним относится:

  • Нечувствительность к броскам напряжения в заводской сети, в отличие от инверторных сварочных источников и отсутствие негативного влияния на питающую электрическую сеть по сравнению со сварочными инверторами;
  • Высокая ремонтопригодность сетевых сварочных конверторов, так как они выполнены на одной элементной базе с описанными выше сварочными конверторами и обслуживание их можно производить силами одной группы специалистов;
  • Выходные параметры сварочных конверторов идентичны параметрам сварочных инверторов (группа 4) и значительно превосходят параметры сварочных установок групп 1-3.

Недостатком сетевых сварочных конверторов являются их массогабаритные показатели, которые больше, чем у сварочных конверторов (группа 4), но меньше чем у традиционных сварочных установок (группа 1-3).
Впервые в России работы по созданию сварочных конверторов начались в ЗАО НПФ «ИТС». Создана и промышленно освоена гамма сварочных конверторов КСУ-320 (серия 06 и серия 01-10) и КСУ-500 для ручной дуговой и механизированной сварки, КСС-50ТИГ – для аргонодуговой сварки титана и его сплавов, а также сетевые сварочные конверторы — ВДУ-1500 для автоматической сварки под слоем флюса с подачей ультразвука в область сварочной ванны, ВД-320КС (серия 03 и серия 01-10) и ВД-500КС для ручной дуговой, аргонодуговой и механизированной сварки.
В 2012 году на серийное производство поставлены новые конверторные источники КСУ-320 (серия 01-10), КСУ-500 и сетевые конверторы ВД-320КС (серия 01-10) и ВД-500КС со значительно улучшенными характеристиками по механизированной сварке в защитных газах.
Основные потребители этих установок – ОАО «СЕВМАШ» — более 400 сварочных конверторов и ЦСС «Звездочка».
За рубежом наибольшие достижения по проектированию сварочных конверторов у фирм «ESSETI», Италия и LINCOLN ELECTRIC, США.



А Б В

Рис.1 Схема включения сварочных конверторов (А), общий вид универсального сварочного конвертора типа КСУ-320(Б) и сварочного конвертора КСС-500 ТИГ для аргонодуговой сварки титана..

А Б

Рис. 2 Осциллограммы сварочного тока при многопостовой сварке с использованием балластных реостатов (А) и сварочных конверторов (Б).
При выпуске новых конверторов КСУ-320, ВД-320КС, КСУ-500 и ВД-500КС использованы следующие основные схемные решения и подходы:

  • Конверторы КСУ-320 и сетевые конверторы ВД-320 КС выполнены с цифровой схемой управления. Технологическая модернизация этих установок будет осуществляться заменой микрочипа в их схеме управления. Имеют два мощных микропроцессора. На одном из них реализованы процессы ручной дуговой и арогонодуговой сварки, а также динамическое управление процессом механизированной сварки в защитных газах, на втором микропроцессоре – стабилизация напряжения в режиме механизированной сварки в защитных газах и ограничение тока короткого замыкания.
  • Конверторы КСУ-500 и ВД-500КС выполнены с аналоговой системой управления. Технологическая модернизация этих источников будет производиться заменой платы управления источниками.
  • Все конверторы выполнены с блоком снижения напряжения при ручной дуговой сварке, имеют эффективное регулирование индуктивности сварочной цепи.

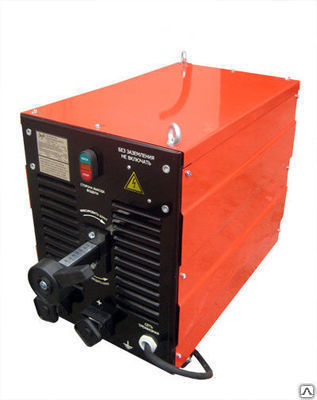

На рис.3 показан общий вид сетевых сварочных конверторов типов ВД-320КС (серия 01-10) и ВД-500КС.

А Б

Рис.3 Общий вид сетевых сварочных конверторов ВД-320КС (А) и ВД-500КС (Б)

  1. Инверторные сварочные установки ВДУ-508 «ПИОНЕР» резонансного типа с адаптивными сварочными трансформаторами – новая для России ступень в развитии сварочных инверторов.

В ЗАО НПФ «ИТС» разработка этой установки велась последние три года. Указанная схема сварочной установки была выбрана исходя из того, что как показали наши работы последних лет, выпуск инверторной сварочной техники по лицензии зарубежных компаний не представляется перспективным исходя из того, что стоимость такого производства не более, чем на 10% дешевле, чем стоимость оригинальных установок и имеются серьезные ограничения по их доработке и адаптации к Российским условиям.
Кроме того, фирма – производитель оказывается жестко привязана к поставкам комплектующих изделий конкретного производителя. Собственно, на примере многих других российских фирм очевидна неперспективность такого подхода.
Поэтому, был взят курс на собственную разработку. За базу были выбраны некоторые сварочные инверторные источники питания ведущих мировых фирм. При этом очень важным фактором был принцип недорогой цены и возможность достижения максимальных сварочных свойств новых установок по сравнению с ведущими мировыми сварочными фирмами – производителями.
Другим принципом разработки новых инверторных сварочных установок была максимальная адаптация элементной базы и схемных решений с новыми конверторными источниками (группа 5), чтобы обслуживание их на предприятиях вела одна группа специалистов.
Схемотехнически инверторы ВДУ-508 «ПИОНЕР» построены на основе резонансного преобразования с коммутацией силовых ключей в ноле тока (ZCS).
Источник характерен тем, что при коротком замыкании дугового промежутка (сварка в среде CO2), или резком повышении тока (сварка в смеси Ar — CO2) происходит увеличение собственной резонансной частоты сварочного контура, что, при неизменной несущей частоте задающего генератора преобразователя частоты, ведет к ограничению тока короткого замыкания и уменьшению разбрызгивания.
На рис.4 приведены сравнительные блок-схемы традиционных инверторных источников, инверторных источников резонансного типа и конверторных сварочных источников
.

Блок-схема сварочного инвертора традиционного типа
Блок-схема сварочного инвертора резонансного типа


Блок схема сварочного конвертора

Рис.4 Блок схемы традиционных сварочных инверторов, сварочных инверторов резонансного типа и сварочных конверторов.
На рис.4 приведены следующие условные обозначения:

  1. Сетевой фильтр, блокирующий входную ВЧ помеху.
  2. Силовой выпрямитель.
  3. Ключи ВЧ коммутации.
  4. Блок питания системы управления.
  5. Система управления.
  6. Резонансная цепь.

Быстродействие резонансного контура в силовой цепи, намного превышает быстродействие, которое можно получить при помощи электронных схем управления, поэтому динамика отслеживания процесса переноса капель электродного металла у резонансных инверторов выше, как и выше стабильность процесса сварки.
Особенностью конструкции линии инверторов ВДУ-508 «ПИОНЕР» так же, является применение нанокристаллического магнитопровода высокочастотного трансформатора (материал аналогичный магнитопроводам «Гаммамет»). Материал представляет собой известный железо-никелевый сплав «пермаллой», но последний, способен работать с рабочей индукцией 0,8 Тл. на частотах до 5 кГц. – измельчение кристаллической структуры сплава до «нано» уровня позволило поднять частоту с тем же значением рабочей индукции до 30 кГц., с индукцией 0,6 Тл. – до 50кГц. Он сохраняет свои магнитные свойства при нагреве.
Улучшение свойств объясняется снижением затрат энергии (снижение значения коэрцитивной силы — уменьшение ширины петли гистерезиса) на перемагничивание доменных областей кристаллической структуры сплава. Указанное свойство позволяет применять, относительно, низкочастотные IGBT и MOSFEET модули уже находящиеся в серийном производстве, их конструкция отработана, в результате чего цена на комплектующие значительно ниже. Это делает сварочные инверторы «ПИОНЕР» конкурентоспособными на всех рынках с продукцией по группе 4.
Как следует из анализа блок-схем построения сварочных инверторов традиционного и резонансного типа, различием между этими схемами является наличие резонансного контура 6, включающего дроссель, конденсатор и обмотку трансформатора. Это контур подлежит настройке по резонансной частоте. Новым техническим решением в инверторах типа «ПИОНЕР» является наличие нанокристаллического магнитопровода, который позволил резко упростить схему управления 5 инвертором.
Это сделало возможным эффективное производство инвертора ВДУ-508 «ПИОНЕР» на территории РФ и упрощение его технического обслуживания, вместе с другими, указанными выше преимуществами.
На наш взгляд основным достоинством созданной новой линейки сварочной техники является то, что наряду с высокими технологическими свойствами новых установок (конверторных, сетевых конверторных и инверторных) они отвечают всем требованиям отечественного судостроения по части максимальной близости элементной базы и схемных решений, что позволяет производить обслуживание всех новых установок силами одной группы специалистов.
В таблице 1 приведены основные технические характеристики инверторных сварочных источников типа ВДУ-508 «ПИОНЕР», сварочных конверторов типа КСУ-320 (серия 01-10), КСУ-500, сетевых сварочных конверторов ВД-320КС (серия 01-10) и ВД-500КС..

Наименование источника Режимы работы Диапазон регулирования сварочного тока, А Диапазон регулирования сварочного напряжения, В Схема выпрямления тока Схема управления Масса, кг
КСУ-320 (серия 01-10) ММА, МИГ 60-320А
290А-ПВ100%
 		 конвертор Цифровая, 19-21 кГц 13
КСУ-500 50-500А
400А-ПВ100%
 		 Аналоговая, 19-21 кГц 26
ВД-320КС (серия 01-10) ММА, МИГ, ТИГ 60-320А
290А-ПВ100%		 15-32 Цифровая, 19-21 кГц 75
ВД-500КС 50-500А
400А-ПВ100%		 15-34 Аналоговая, 45Кгц (Пионер),
19-21 кГц (ВД-500КС_		 115
ВДУ-508 «ПИОНЕР» 50-500А
400А-ПВ100%		 15-32 инвертор 50

Таким образом, из приведенной классификации следует, что дальнейшее развитие применения сварочной техники в судостроении пойдет в жесткой конкуренции между сварочными установками 4, 5 и 6 групп (инверторные и конверторные источники). Самым серьезным вопросом здесь является наличие специалистов по техническому обслуживанию сварочных установок. Далеко не на всех предприятиях произведена подготовка таких специалистов. Следует отметить, что для их эффективного применения требуются хорошие электрические сети.
Сварочные установки 3 группы вероятнее всего уйдут с рынка судостроения сами по себе из-за высокой себестоимости, вызванной их высокой материалоемкостью. Однако, этот переход следует выполнять очень осторожно, так как на всех предприятиях судостроения имеются подготовленные группы специалистов для технического обслуживания именно этой группы установок..
Сварочные установки 2 группы останутся незыблемыми на рынке судостроения из-за необходимости наличия на рынке судостроения предельно ремонтопригодной техники. Техническое обслуживание этой техники не вызывает вопросов и не требует специальной подготовки специалистов.
Сварочные установки 1 группы останутся только в некоторых областях рынка судостроения, где требуется простая и высокопроизводительная сварка при минимальных требованиях к свойствам сварного шва.
Выводы:

  1. В работе представлена классификация источников питания для дуговой сварки в судостроении, состоящая из 6 условных групп сварочных источников. На основании этой классификации определены направления работ по созданию новой дуговой техники, произведена разработка и освоено промышленное производство новой для России линейки сварочных источников инверторного и конверторного типов.
  2. В области конверторных сварочных источников, предназначенных для питания от шинопроводов низкого напряжения (45-90В) на рынок судостроения представлены новые источники КСУ-320 (серия 01-10) и КСУ-500, основное отличие которых от конверторных источников предыдущих версий заключается в новой компоновке, адаптированной к требованиям судостроения и наличию режимов высококачественной механизированной сварки плавящимся электродом в защитных газах. Новые источники успешно заменят старые конверторные источники при сварке на стапелях и в конструкциях на плаву.
  3. В области сетевых сварочных конверторов, предназначенных для питания от стандартной электрической сети 380В, 50ГЦ на рынок судостроения представлены новые универсальные источники ВД-320КС (серия 01-10) и ВД-500КС, основное отличие которых от аналогичных источников предыдущих версий заключается в наличии режимов высококачественной механизированной сварки плавящимся электродом в защитных газах и адаптации к аргонодуговой сварке титана и его сплавов с помощью блока БУ-ТИГ. Новые источники успешно заменят старые источники в условиях скачков напряжений питания электрических сетей и в условиях изношенных электрических сетей при работе на стапелях и в промышленных цехах.
  4. В области инверторных сварочных источников на рынок судостроения представлен новый универсальный инвертор резонансного типа ВДУ-508 «ПИОНЕР», который по своим сварочным свойствам способен успешно конкурировать с зарубежными инверторными установками для дуговой сварки. Предназначен для эксплуатации в условиях цехов промышленных предприятий.
  5. Все новые источники питания адаптированы к условиям эксплуатации в России по климатическим условиям, отечественным электрическим сетям, техническому обслуживанию. Все новые источники, независимо от принципа их работы (инвертор, конвертор) имеют схожие схемные решения и элементную базу, что позволяет существенно повысить эффективности их технического обслуживания. По такому принципу, новая линейка сварочных источников не имеет равных в мировой практике.
  6. Производство новых источников питания осуществляется в условиях производственной кооперации на предприятиях входящих в группу «ИТС», а именно на ОАО «СЭЛМА», Симферополь, ОАО «ЭСВА», Калининград и ЗАО НПФ «ИТС», С-Петербург.

Авторы: Карасев М.В., Работинский Д.Н., Симонова А.В., Павлов К.А., Беляев А.Е., Стешенкова Н.А.

Схема сварочного инвертора – принципиальная схема инверторной сварки — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Радиосхемы.

— Схемы сварочных инверторов

В этом разделе нашего сайта мы публикуем схемы сварочных инверторов промышленного производства.

Кроме этого Вы сможете здесь узнать и их характеристики.

Материалы данного раздела:

Ресанта САИ-140Ресанта САИ-150АДРесанта САИ-160КРесанта САИ-180АДРесанта САИ-190КРесанта САИ- 220Ресанта САИ- 230Ресанта САИ-250Ресанта САИ-315Ресанта САИПА-135Ресанта САИПА-165Ресанта САИПА-190МФРесанта САИПА-200Источник плазменной резки ИПР-25 производства Ресанта

Источник плазменной резки ИПР-40 производства РесантаИсточник плазменной резки ИПР-40К производства РесантаСварочный инвертор Eurolux IWM-160 производства РесантаСварочный инвертор Eurolux IWM-190 производства РесантаСварочный инвертор Eurolux IWM-220 производства РесантаСварочный инвертор Eurolux IWM-250 производства РесантаИИСТ-140ИИСТ-160Инвертор сварочный GYSMI-131СВАРОЧНЫЙ ИНВЕРТОР GYSMI 160PСварочный инвертор Gysmi 161Сварочный инвертор Gysmi 165Сварочный инвертор Gysmi 183Сварочный инвертор Gysmi 190 INVERTER 3200 TOPPULS mini ММА 250Сварочный аппарат FORWARD 200 IGBTПолуавтомат сварочный ПульсарСварочный источник BLUEWELD Prestige 144Prestige-164/ Technika- 164 инструкция по ремонтуTELWIN-140 сварочный инверторTELWIN TECNICA 141-161Telwin TECNICA 144-164TELWIN TECNICA 150, 152, 168, 170Telwin Technology 175, 210, 188CE/GE

Сварочные источники COLT 1300, COLT и PUMA 150Red Welder i2100Инверторы сварочные ASEA-160 и ASEA-250Инвертор сварочный ARC-200Инвертор сварочный САИ-200Сварочный инвертор ZX7- 200Сварочный источник Kende ZX7-160Инвертор сварочный ММА-160Сварочный выпрямитель ВДУ-504Сварочный выпрямитель ВДУ-506, ВДУ-506ССварочный источник ВД-200Инвертор сварочный DECA MOS-168Инвертор сварочный Калибр СВИ-160АПИнвертор сварочный Калибр MINI СВИ-225 (225)Инвертор сварочный Монолит ММА 161Инвертор-плазморез Telwin TECNICA PLASMA 34Источник сварочный ФЭБ Альфа 161Инвертор сварочный Tecnoweld Monster 170Схема сварочного полуавтомата ПДГ100-УХЛ4Сварочный источник МАГМА‐З15Сварочный полуавтомат Edon MIG-308Аппарат точечной сварки Aurora PRO SHOOT M10Сварочный полуавтомат Норма- 200МПСлавтех 185\ 200\ 205Инверторный сварочный полуавтомат Энергомаш СА-97ПА17(ПА20)

Сварочный источник Энергомаш СА-97И14НСварочный источник Приоритет САУ-150 схемаСварочные инверторы Страт-160\ 160\ 160КС\ 200КС\ 200У схемыСхема основной платы Awelco 5679 сварочного источника AwelcoПринципиальная электрическая схема основной платы PIASTRA BASE 5680 сварочных источников подобных AwelcoСхема сварочного полуавтомата ПДГ-151Инверторный сварочный источник MIG 160 IGBT схемаСхемы на инверторные источники TIG160. …TIG400Blueweld Combi 4. 165 сварочный полуавтоматИнверторные сварочные источники Minarc-150Сварочный полуавтомат MIG200Сварочный полуавтомат ПДГ-201EWM PICO 162 схема и инструкцияИнверторы сварочные ВДУЧ-315 (315М)Сварочные полуавтоматы ESAB LAX 320, LAX 380 схемыСварочный полуавтомат ПДГ-102 УЗ СВАП-02Сварочный аппарат LHF 250 (400, 630, 800 )

Сварочный аппарат LHF 405 (615) PipeweldСварочные инверторы LHQ150\ LTV150\ Caddy 150\ Caddytig 150Сварочный полуавтомат ESAB LKA150Сварочный полуавтомат ESAB LKA 180\ LKA 140Сварочный аппарат ESAB LTH 161\ Tigma 161Сварочный аппарат ESAB LKB 400W мануалУстройство протяжки сварочной проволоки ESAB MED 44 AristoСварочный аппарат ВДУЧ-350МАГ схемаСварочный источник ТИР-630 инструкция и схемаКомплект электродуговой металлизации КДМ-2 схемаИнвертор сварочный ДОН-150Выпрямитель сварочный ВДУ-506МСварочный источник FUBAG IR160\ IR180\ IR200Генератор сварочный ГД-4002 У2Источник плазменной резки КАРАТ-100М схемаСварочный источник Kemppi PS5000 схемаСварочные полуавтоматы ESAB Mig C141/C151Сварочный источник универсальный ESAB DTA400ACDCСварочные полуавтоматы MIG Autoplus-120\ 130Сварочный аппарат TIG схемаСварочный источник TRIODIN TIG-20Генератор для импульсной сварки Triodyn DP20

Сварочный регулируемый выпрямитель WTU-200Инверторный сварочный источник АСПТ-60 схемаИнверторный сварочный источник АСПТ-90 схемаИнверторный сварочный источник Фора-60 схемаИсточник плазменной резки LGK8-40 производства КитайИсточник плазменной резки SUPERIOR PLASMA 90 HFИсточник сварочный BestWeld BEST 210Автомобильная сварочная приставка АСП1Источник сварочный STURM AW97I20Сварочный инвертор КРАТОН WT-130SСварочный аппарат Дуга-Профессионал схемаСварочный полуавтомат ПСТ-161Сварочный источник ВД-306Д схемаСварочный инвертор Форсаж 160\ 250Сварочный полуавтомат MIGATRONIC AUTOMIGУстановка плазменной резки MEGATRONIC PI 400 PLASMAСварочный аппарат GYSPOT мануалСварочные инвертор Idealarc DC400Сварочный инвертор МК-300А схемаИнверторный сварочный источник IDEALARC DC-400 инструкция по тех.

обслуживаниюСварочный инвертор ASEA-160 схемаСварочный инвертор INVERTEC STT схемаСварочный инвертор INVERTEC V205-T схемаСварочный инвертор INVERTEC V250-S схемаСварочный инвертор INVERTEC V300-I схемаСварочные аппараты PHOENIX 301\ 351\ 401\ 421\ 521Сварочный аппарат Murex Transtig AC/DC 200 схемаРегулятор контактной сварки РКС-601 УХЛ4 схема и описаниеРегулятор контактной сварки РКС-502 УХЛ4 схемаУстановка для аргонно-дуговой сварки УДГУ-2510Аппарат сварочный Akai TE-7514AAACСварочный выпрямитель универсальный ВСВУ-400 схемаРегулятор контактной сварки РКС-801 УХЛ4 схемаСварочные полуавтоматы ПДГ-250-3 «Есаул», ПДГ-270-3, ПДГ-350-3 и ПДГ-350 схемы

Электрическая схема сварочного инвертора

В статье представлен обзор схемотехники силовой части источников сварочного тока инверторного типа, рассмотрены общие принципы работы, недостатки и преимущества каждой из схем.

Приведены несколько запатентованных способов стимулирования зажигания дуги, представлена синтезированная типовая структурная схема инверторного сварочного аппарата. Инверторные преобразователи напряжения на мощности от единиц ватт до десятков киловатт давно и успешно применяются при построении источников питания различного назначения. Особенностью этого класса преобразователей является работа на статическую нагрузку. В последнее десятилетие прошлого века инверторные преобразователи стали применяться при построении электросварочных аппаратов, где нагрузкой является сварочная дуга. Если первые модели таких инверторов выполнялись на тиристорах, то сейчас в качестве коммутирующих активных элементов применяются исключительно силовые МДП транзисторы. Абсолютное большинство сварочных инверторов предназначено для осуществления сварки на постоянном токе. Их структурная схема представлена на рис

Рис. Структура электросварочного аппарата инверторного типа. 1 – входной выпрямитель с емкостным накопителем энергии;2 – инверторный модуль;3 – выходной выпрямитель. При питании от однофазной сети бестрансформаторный входной выпрямитель заряжает накопительную емкость до напряжения величиной около 300В. Инверторный модуль, выполненный на ключевых активных элементах, осуществляет преобразование энергии постоянного тока в энергию тока высокой частоты с последующим его выпрямлением для питания сварочной дуги. Причем частота преобразования составляет несколько десятков килогерц. Инверторный модуль кроме ключевых элементов и системы управления ими обязательно содержит высокочастотный импульсный трансформатор. Понятно, что схемотехническое построение нверторного модуля во многом определяет качественные и количественные параметры всего сварочного аппарата. Анализ схемотехнического построения (топологии) сварочных инверторов зарубежных и отечественных производителей дает основание полагать, что число вариантов таких решений весьма ограниченно и все их можно разделить на однотактные и двухтактные. Однотактные схемы формируют импульсы одной полярности, двухтактные — двухполярные импульсы.

Во всех схемах транзисторы работают в ключевом режиме, причем время включенного состояния может регулироваться, что дает возможность изменять величину нагрузочного тока. Наиболее распространенные схемотехнические решения инверторных модулей представлены на рис. 2
Рис. Схемы инверторных модулей сварочных аппаратова) Двухтактная схема – «полный мост»б) Двухтактная схема – «полумостовая схема»в) Однотактная схема – «косой полумост»
В двухтактной мостовой схеме формирование двухполярных импульсов происходит за счет попарного отпирания транзисторов (VT1 и VT3), (VT2 и VT4). При номинальной мощности нагрузки через транзисторы протекает лишь половина полного тока моста, а напряжение на каждом из них составляет половину напряжения на емкости С. Однако здесь требуется обеспечить полную симметрию плеча моста для исключения возможности протекания через первичную обмотку трансформаторе тока подмагничивания. Кроме того, для предотвращения опасности сквозного короткого замыкания через транзисторы необходимо задать некоторое «мертвое время», т.

паузу между началом процесса отключения одной пары транзисторов и включения другой. В полумостовой схеме за счет наличия емкостного делителя (С2, С3) напряжение на каждом из транзисторов и на первичной обмотке трансформатора составляет 0. 5Uвх т. е при питании схемы от бестрансформаторного сетевого выпрямителя оно не превышает 150В. Обеспечение сварочного тока величиной 120 – 150 А при относительном малом коэффициенте трансформации приводит к необходимости применения мощных транзисторов (либо их группового соединения) и увеличению тока, потребляемого из питающей сети.

Электрическая и принципиальная схема сварочного инвертора

Чтобы обеспечить горение сварочной дуги, используются инверторы. У данных устройств есть определенные преимущества, недостатки, отличительные особенности. Схема сварочного инвертора включает в себя конструкционные элементы, каждый узел выполняет свою операцию.

Принцип работы

Если разобрать сварочный инвертор, можно поближе рассмотреть силовой трансформатор. Он является основным узлом конструкции и отвечает за уровень напряжения. Ток, исходящий от источника, должен быть понижен.

Схема сварочного инвертора

Важно! На плате управления используются конденсаторы, резисторы, отвечающие за проводимость электрического потока.

Чтобы частота находилась на уровне 50 герц, используется стабилизатор. К дополнительным элементам относится выпрямитель тока (отвечает за пульсацию) и дроссель, стабилизирующий выходное напряжение. Устройство работает в цепи постоянного, переменного тока. Когда напряжение выпрямляется, оно подается на дугу и разрешается заниматься сварочными работами.

Технические характеристики

При рассмотрении инверторов рекомендуется сосредоточиться на таких характеристиках:

  • напряжение от сети,
  • допустимый размер электрода,
  • напряжение без нагрузки,
  • рабочий цикл,
  • класс защиты,
  • показатель нагревостойкости,
  • температура эксплуатации.

Конструкция инверторного сварочного аппарата

Внутри сварочного инвертора имеется множество элементов, которые взаимодействуют между собой. К основным модулям силового блока приписывают следующее:

  • выпрямитель напряжения,
  • помеховый фильтр,
  • преобразователь (он же инвертор),
  • высокочастотный выпрямитель на выходе.

Рассматривая плату управления, на ней используются системы для охлаждения транзисторов, фильтров. У современных инверторов установлен радиатор, выпрямитель и преобразователь. Есть кулер, нацеленный на понижающий трансформатор.

Важно! На плате управления может быть один или несколько помеховых фильтров и конденсаторов под них.

Рядом с понижающим трансформатором необходим датчик тока, интегральный стабилизатор. Продвинутые инверторы высокого уровня поставляются с реле мягкого пуска.

Достоинства и недостатки

К сильным сторонам оборудования важно приписать следующее:

  • высокая эффективность,
  • значительная удельная мощность,
  • ассортимент в наличии,
  • сфера применения.

Недостатки также всем знакомы, речь идёт о высокой стоимости продукции. Агрегаты не отличаются долгим сроком эксплуатации. Когда электронная плата перегорает, сделать что-либо нереально.

Проблема кроется в незащищенности корпуса. На рабочем месте, как правило, большое количество пыли и грязи. Всё это оседает на внутренних элементах конструкции и происходит сбой.

Правильное назначение

Сварочные аппараты подходят для продуктивной работы в домашних условиях, а также в мастерских. Разнообразие функций в устройствах делает их разносторонними. Стандартные сварочные инверторы обеспечивают постоянный ток сварки, поэтому считаются универсальными агрегатами. Они подходят для сварки и резки чёрных, цветных металлов.

Полуавтоматика отличается тонким и ровным швом, практически не оставляет после себя следов. Плазморез востребован в промышленной сфере, годится для профессиональных работ. Резка металла происходит на высокой скорости. Допускаются различные типы заготовок.

Интересно! Плазморезы годятся для длинных разрезов, к примеру, бронзы либо алюминия.

Аппараты аргонно-дуговой сварки считаются более подходящими для цветных металлов. Обеспечивается значительная глубина проварки и практически нет ограничений. Модели точечной сварки также могут называться споттерами, применимы на металлообрабатывающих предприятиях. Точечные аппараты подходят для резки крупных изделий.

Аппараты аргонно-дуговой сварки

Как правильно использовать

Чтобы приступить к сварочным работам, необходимо подготовить установку.

  • размещение инвертора,
  • проверка заземления,
  • уборка лишних предметов,
  • подключение к электросети,
  • подсоединение удлинителя,
  • использование генераторов,
  • установка сварочных кабелей,
  • настройка.

Чтобы агрегат работал должным образом, с учётом выбранного металла, производится регулировка частоты напряжения. Важно подобрать соответствующий электрод (минимальный диаметр 3 мм). Когда с подготовкой покончено, осуществляется розжиг дуги. Необходимо несколько раз стукнуть по металлу, важно контролировать положение электрода.

Совет! Во время сварки электрод передвигается вдоль линии разреза.

Действовать разрешается под прямым или небольшим углом (не более 60 градусов). В труднодоступных местах работают другие правила. Электродом разрешается сваривать углом вперёд либо назад. Надо контролировать уровень прогрева металла.

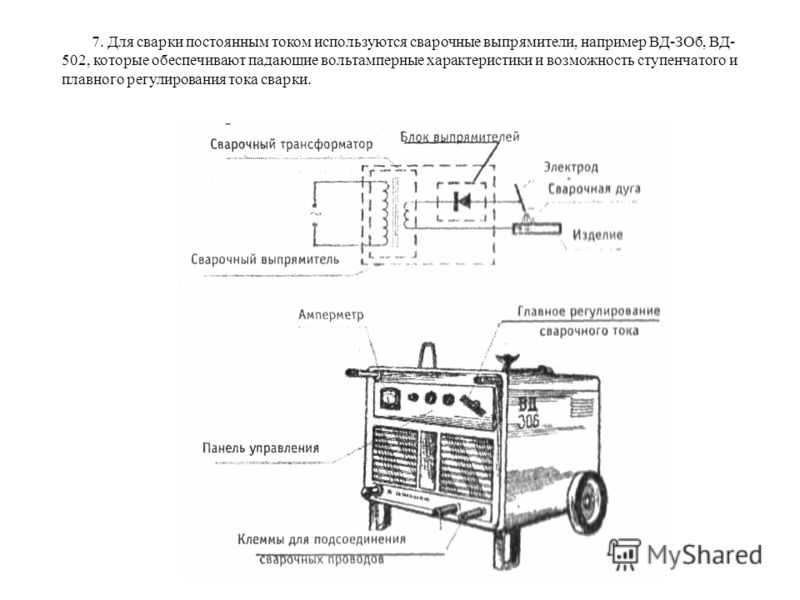

Схемы сварочного аппарата

При рассмотрении сварочного оборудования изучается электрическая и принципиальная схема. Если обратиться к понятиям, заметно, что они несут разные посылы. Учитывается информативность и модель построения. Электросхема представляет собой документ, который сообщает о важных частях оборудования. Основная задача — показать путь прохождения электрической энергии по оборудованию.

Компоненты взаимодействуют между собой и на схеме можно это проследить. Используются специальные обозначения для каждого отдельного компонента. При составлении электрических схем учитывается структура, а также функциональность.

Важно! Все стандарты прописаны в ГОСТе 2. 702-75.

Принципиальная схема также относится к электрическому типу, однако имеет другие задачи. Документ представляет собой чертеж, на котором также отображены компоненты агрегата. Разница заключается в том, что в принципиальной электрической схеме отображаются электромагнитные связи. По факту, они выглядят не такими детальными, как функциональные электрические схемы. Если посмотреть на чертеж, отображаются лишь основные узлы.

Электрическая

Стандартная электрическая схема инверторного сварочного аппарата включает в себя мощные транзисторы с частотой 50 Герц. Они действуют в цепи постоянного тока. Подача энергии происходит на выпрямитель для обеспечения стабильного выходного напряжения.

Важная информация! Чтобы частота не прыгала, используется диодный мост. Элемент работает на пару с фильтрующим конденсатором.

Мосты отличаются по мощности и вырабатывают высокую температуру. С целью их охлаждения применяются вентиляторы, радиаторы. Для фильтрующих конденсаторов необходим предохранитель, который убережет компонент в случае замыкания цепи.

Также на схеме обозначен электромагнитный фильтр, который отвечает за совместимость тока. Напряжение подаётся от выпрямителя, представленный блок отвечает за высокочастотные помехи. В случае с трансформаторами проблема является актуальной. Есть схемы аппарата, включающие два мощных транзистора, которые применяются с отдельными радиаторами.

Трансформатор установлен высокой частоты, он обеспечивает быстрое преобразование напряжения. Его коммутация происходит на обмотке, поэтому максимальное напряжение в устройствах подобного плана доходит до 340 вольт. Чтобы при большом напряжении создать низкий уровень тока, необходима первичная обмотка. У инверторов параметр составляет 120 ампер.

Интересно! Быстродействующие диоды, которые установлены с катодом, можно только предполагать о связи с выпрямителями.

По конструкции элементы просты, способны включаться по команде. Они отвечают за открытие и закрытие моста. Основная функция опять же связана с защитой агрегата. Сразу после подключения цепи к источнику питания по схеме задействуются конденсаторы. Они начинают заряжаться, уровень тока возрастает до максимума. Основная нагрузка подаётся на мосты, поэтому уровень заряда ограничивается.

Принципиальная

Принципиальная схема выстроена таким образом, что напряжение идёт от выпрямителя к инвертору и подается на трансформатор. Далее ток проходит через вторичный выпрямитель, выходит через дроссель непосредственно к электроду.

Плюс ко всему, от вторичного выпрямителя ток поступает по принципиальной схеме на блок обратной связи. Он взаимосвязан с блоком управления. От блока обратной связи сигнал может поступить непосредственно на инвертор.

Выше рассмотрена электрическая, принципиальная схема сварочного инвертора. Изучен принцип работы, особенности моделей. При оценке агрегатов учитываются технические характеристики, достоинства, недостатки, назначение и сфера использования.

Иногда такое случается — подождите немного и обновите страницу. Если проблема не уходит, вот что можно сделать:

  • Отключить VPN.
  • Включить и выключить режим «В самолёте».
  • Подключиться к другой сети.
  • Перезагрузить роутер.

Если и это не сработает, напишите в поддержку. В письме укажите город, провайдера и IP-адрес (его можно посмотреть на yandex. ru/internet). Постараемся разобраться как можно скорее.

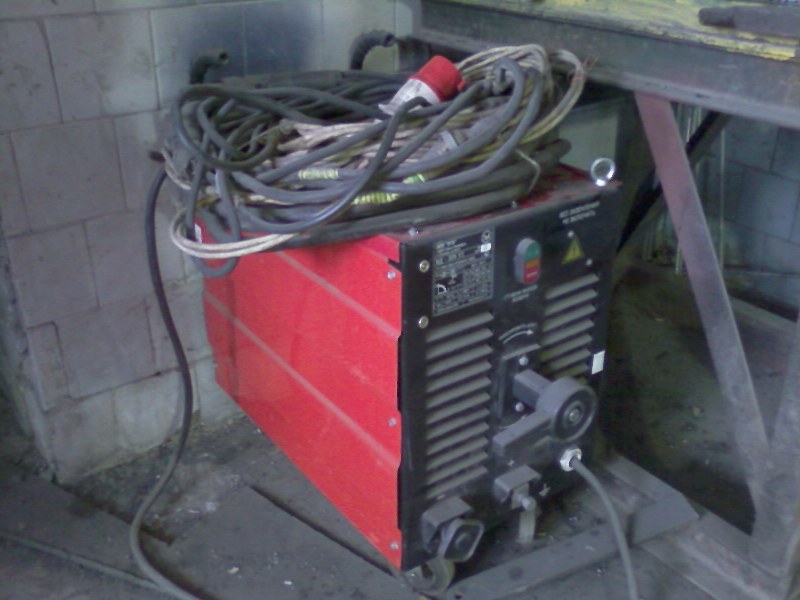

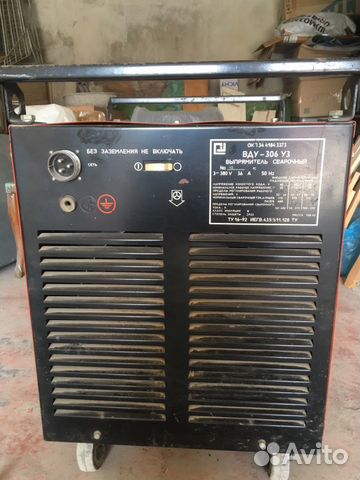

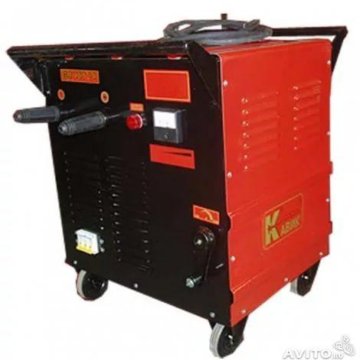

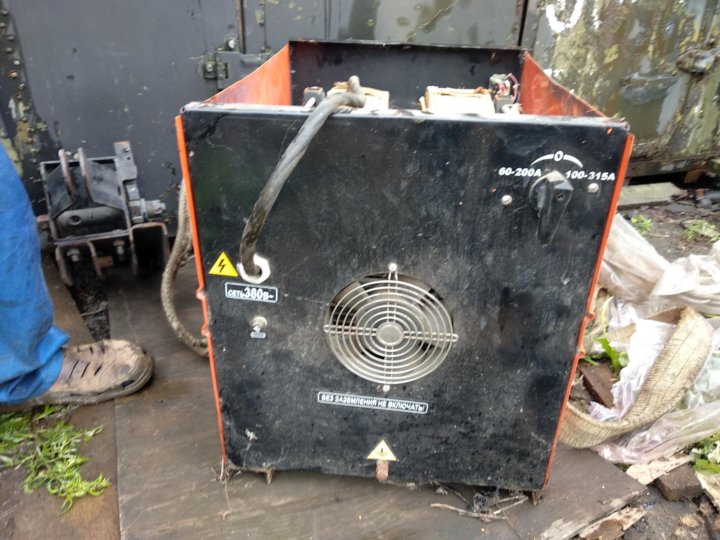

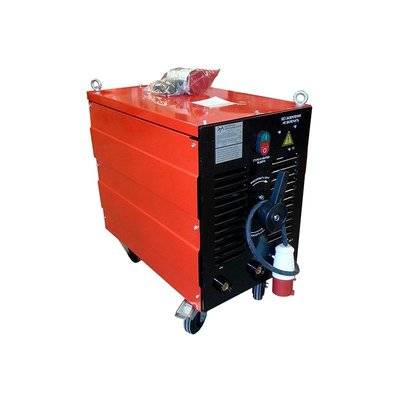

▷ выпрямитель б/у машина на продажу

  • Страница 1
  • » Следующий
  • 2
  • 3

список наблюдения

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

утвержденный
дилер

Артикул №: 158486979
б/у

Трансформатор DYG 3041 с выпрямителем

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 180 €

Трансформатор, трансформатор, с выпрямителем BÜRKLE+SCHÖCK DYG 3041 0,49 кВА Первичная: 380 В, 3 перем. тока, 0,82 А, 50/60 Гц Вторичная: 24/26 / 28 В 3AC, 15 A Выпрямитель: HERRMANN DB 30/36 — 15 RT выход ( DC напряжение ): 24 / 26 / 28 В постоянного тока, 15 А Запчасть для обрабатывающего центра HELLER BEA 05 DC б/у, проверено! размеры (только трансформатор): 180 x 130 x 220 мм размеры (с выпрямителем): 230 x 180 x 220 мм

Категория: 108 сварочные аппараты

Последнее обновление: 10. 10.2022

одобренный
дилер

Артикул №: 154467605
б/у

ОЭРЛИКОН GL220 Сварочный выпрямитель 220 А

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 420 €

Сварочный выпрямитель, устройство для электродной сварки, электродная сварка аппарат, выпрямитель для электродной сварки -Производительность сварки: макс. 220 А -Размеры: 1200/700/H720 мм -Вес: 280 кг

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 157009357
б/у

Устройство выпрямительное БУГ2-60-30-В-003

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 1. 300 €

Выпрямительное устройство, Установка — Выпрямительное устройство BAUMÜLLER BUG2-60-30-B-003 Вход: 220 В 3 AC 50/60 Гц Выход: 300 В DC 60 A Запчасть для TRAUB TND300! б/у, проверено! размеры: 315 х 105 х 415 мм

Категория: 108 сварочные аппараты

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 157248363
Новое в: 1974
б/у

МАНСФЕЛЬД КГ 400 Сварочный выпрямитель

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 420 €

Сварочный выпрямитель, устройство для электродной сварки, электродная сварка аппарат, выпрямитель для электродной сварки -Производительность сварки: макс. 400 А -Сварочный кабель с электродным зажимом -Кабель заземления -Вес: 340 кг

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09. 10.2022

одобренный
дилер

Артикул №: 157010381
б/у

Трансформатор с мостовым выпрямителем, 24 В пост. тока

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 60 ​​€

Трансформатор с мостовым выпрямителем, блок питания MAZAK bridge выпрямитель: BPC2510 Вход: 100 В 1AC Выход: 24 В DC Запасная часть для обрабатывающий центр MAZAK AJV25/405 ! использовал ! Размеры: 85 х 65 х 140 мм

Категория: 2305 прочие средства автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 157009635
б/у

СИМЕНС Устройство выпрямительное 4AV3000-2AB

Продавец: Интернет-магазин Pagus Maschinenhandel

Местонахождение: D — Sachsen , Hohenprießnitz

Цена: 180 €

Устройство выпрямительное SIEMENS 4AV3000-2AB Первич. 380/400/420 В 50 — 60 Гц сек. 24 В пост. тока 10 А используется ! Размеры: 170 x 130 x 190 мм

Категория: 2305 прочее оборудование автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 157009382
б/у

ВМВ Модуль выпрямителя макс. 200 В, 30 А

Продавец: Pagus Maschinenhandel Online Shop

Местоположение:: D — Sachsen, Hohenprießnitz

Цена: 60 ​​€

Модуль выпрямителя, 3-фазный WMW 6x SY180/2 ( 6xSY180/2 ) Вход: Ue макс. 200 В 3AC Выход: как Ue, макс. 200 В пост. тока макс. 30 А Запчасть для Хоэнштайн RBT400! б/у, согласующий трансформатор EL1186 ! Габаритные размеры: 160 x 150 x 145 мм

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10. 2022

одобренный
дилер

Артикул №: 157010357
б/у

СИМЕНС Выпрямительное устройство 4AV3497-0AA21-0C

Продавец: Интернет-магазин Pagus Maschinenhandel

Местонахождение: D — Sachsen , Hohenprießnitz

Цена: 290 €

Выпрямительное устройство, источник питания постоянного тока SIEMENS 4AV3497-0AA21-0C Первич. 360 / 380 / 400 / 440 7 460 / 500 В 3 AC 50 — 60 Гц сек. 24 В пост. тока 40 А Запасной деталь для обрабатывающего центра HECKERT CWK400 D ! использовал ! Размеры: 290 х 165 x 260 мм

Категория: 108 сварочных аппаратов

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 158758167
б/у

ЭСАБ ЛХК 350 сварочный выпрямитель

Продавец: Питер Юттерманн Werkzeugmaschinen

Расположение :: D — Nordrhein -Westfalen

ESAB LHK 350 СВОЙКИ

Артикул №: 158758162
б/у

КАСТОЛИН CastoMatec 350 Сварочный электрический выпрямитель

Продавец: Peter Jüttermann Werkzeugmaschinen

Местонахождение:: D — Nordrhein-Westfalen

Устройство для электродной сварки, сварочный выпрямитель, Castonlin CastoMatec 350: сварочный ток регулируется от 5 до 350 А 200 А при 100% ПВ 260 А при ПВ 60 % 350 А при ПВ 35 % 380 В подходит для дуговой сварки металлическим электродом и сварка вольфрамовым защитным газом с символом K = безопасность также в контейнеры, котлы, суда и помещения с повышенной опасностью поражения электрическим током Требуемая площадь ок. 1×0,7×0,6 м Вес прибл. 190 кг хорошо состояние

Категория: 1200 Машины и установки для технологических процессов

Последнее обновление: 03.10.2022

утвержденный
дилер

Артикул №: 123413792
б/у

MUNK варипульс Выпрямитель

Продавец: AUER

Местонахождение: A — Oberösterreich

Rectier MUNK vari puls — индивидуально или в сборе

Категория: 1200 машин и установок для технологических процессов

Последнее обновление: 03.10.2022

утвержденный
дилер

Артикул №: 123413793
б/у

MUNK варипульс Выпрямитель

Продавец: AUER

Местоположение:: A — Oberösterreich

Категория: 108 сварочные аппараты

Последнее обновление: 10. 10.2022

утвержденный
дилер

Артикул №: 157784418
б/у

ЭСАБ ЛХФ 400 Электростатический разряд 400 А

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение:: 26215 Wiefelstede, DE

Цена: 880 €

Сварочный выпрямитель, устройство для электродной сварки, электродная сварка машина, выпрямитель для электродной сварки -Производитель: ESAB, сварка тип выпрямителя LHF 400 -Мощность сварки: макс. 400 А -Сварочный кабель с зажим электрода — Кабель заземления — Размеры: 880/715 / H910 мм — Вес: 193 кг

Категория: 108 сварочные аппараты

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 157784419
б/у

МИГАТРОНИК ЛДЭ 250 Электростатический разряд 250 А

Продавец: Theodor Eberlei GmbH & Co. KG. машина, выпрямитель для электродной сварки -Производитель: Мигатроник, сварочный выпрямитель типа LDE 250 — Мощность сварки: макс. 250 А. -Сварка кабель с электродным зажимом — Кабель заземления — Размеры: 860/680 / H650 мм -Вес: 164 кг

Категория: 108 сварочные аппараты

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 157784423
б/у

ЭСАБ Ориго Арк 410с Электростатический разряд 400 А

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 650 €

Сварочный выпрямитель, устройство для электродной сварки, электродная сварка машина, выпрямитель для электродной сварки -Производитель: ESAB, сварка тип выпрямителя Origo Arc 410c -Мощность сварки: макс. 400 А — Сварка кабель с зажимом электрода -кабель заземления -количество: 2x сварочный аппарат в наличии -Цена за штуку -Размеры: 920/720 / H930 мм -Вес: 182 кг/шт.

Категория: 109 прочие металлообрабатывающие станки

Последнее обновление: 10.10.2022

утвержден
дилер

Артикул №: 157170603
Новое в: 1990
б/у

ELREX 3x ET70.0.G Пот траво

Продавец: Stange Werkzeugmaschinen GmbH & Co. KG. № 02230 Год строительство ок. 1990 для плоскосварочных аппаратов, горбовая сварка машины, машины для роликовой шовной сварки Замена трех трансформаторы с блоком выпрямителя с водяным охлаждением Данные линии Dain: Мощность при 50% ПВ 210 кВА Электрическое напряжение 7 В, 50 Гц (три фазы) Среднее значение по трем приводам — данные одного привода: мощность при ПВ 50 % 70 кВА Электрическое напряжение 7 вольт Электрический ток при 50% ПВ 6,7 кА первичное подключение 380 В, 50 Гц (одна фаза) Охлаждение водяное потребность в travo 4 литра/мин. Блок выпрямителя с водяным охлаждением сидит на второстепенной стороне. Подключение питания постоянного тока рассеивание через контактные поверхности 50х50мм с резьбой М20х1,5мм Два в наличии штуки — цена за 2800,— евро; б/у

Категория: 108 сварочные аппараты

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 154478142
б/у

КЕМПИ ПС 3500 Аппарат для электродной сварки 350 А

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 550 €

Сварочный выпрямитель, устройство для электродной сварки, электродная сварка аппарат, выпрямитель для электродной сварки, источники питания — Трехфазный выпрямители: для сварки постоянным током MMA — Производительность сварки: макс. 350 А -Сварочный кабель: с электродным зажимом -Кабель заземления -Размеры: 650/650/h2200 мм -Вес: 78 кг

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 157010510
б/у

Трансформатор 18,5–20,5 В, 11,9 А

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 55 €

Трансформатор, управляющий трансформатор, с выпрямителем и конденсатором MARSCHNER KG Тип 105 60 Первичный: 220–380 В, 1 переменный ток, 220 ВА Вторичный: 18,5 — 20,5 В, 11,9Выпрямитель: FACON BB39 933, конденсатор: ROE 33 000 мкФ, 40 В Запчасть для шлифовального станка по дереву PAUL ERNST KKB/K ВБС1300х2500! использовал ! проверено! Размеры: 120 x 110 x 175 мм

Категория: 2305 прочее оборудование автоматизации

Последнее обновление: 09. 10.2022

одобренный
дилер

Артикул №: 157010599
б/у

Трансформатор 18,5–20,5 В, 400 ВА

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 160 €

Трансформатор, управляющий трансформатор, трехфазный, с выпрямителем и конденсатор VARAT S.R.L. Мод. 400.002 Основной: 380 В 3 AC 400 ВА Вторичный: 18 / 20 / 22 В Выпрямитель: SEMIKRON SKD31/08 Конденсатор: KENDELL 10 000 мкФ, 63 В постоянного тока используется, проверено! размеры: 180 х 110 х 180 мм

Категория: 108 сварочные аппараты

Последнее обновление: 10.10.2022

официальный
дилер

Артикул №: 157247674
б/у

ХОБАРТ МЕГА-АРК 4 Аппарат для электродной сварки 375 А

Продавец: Theodor Eberlei GmbH & Co. KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 850 €

Сварочный выпрямитель, устройство для электродной сварки, электродная сварка аппарат, выпрямитель для электродной сварки, источники питания — Трехфазный выпрямители: для сварки постоянным током MMA — Производительность сварки: макс. 375 А -Сварочный кабель: с электродным зажимом -Кабель заземления -Вес: 210 кг

Категория: 108 сварочных аппаратов

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 157247726
б/у

ЛИНКОЛЬН ЛН-23П 400 А Аппарат электродной сварки с механизмом подачи проволоки

Продавец: Theodor Eberlei GmbH & Co.KG. -Тип электродного сварочного выпрямителя: IDEALARC DC-400 -Мощность сварки: Максимум. 400 A — Тип механизма подачи проволоки: LN-23P — Рекомендуемые сечения проволоки: 068 дюймы 072 дюйма 5/64 дюйма (макс. 2,0 мм) -для: самозащиты порошковая проволока — с 16 рулонами порошковой проволоки производитель Lincoln тип: NR-203 Ni 1% Ø 2 мм — Кабель заземления — Размеры: 1350/900/ч2250 мм -Вес: 430 кг

Категория: 108 сварочных аппаратов

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 157252590
б/у

ОЭРЛИКОН ГЛТ 351 Аппарат для электродной сварки 350 А

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение:: 26215 Wiefelstede, DE

Цена: 650 €

Сварочный выпрямитель, устройство для электродной сварки, электродная сварка аппарат, выпрямитель для электродной сварки, источники питания — Трехфазный выпрямители для: сварки MMA постоянным током — Мощность сварки: макс. 350 А — Сварка кабель с: электродным зажимом — кабель заземления — количество: 2x сварочных аппарата в наличии -Цена: за штуку -Размеры: 500/620/В835 мм -Вес: 126 кг

Категория: 108 сварочные аппараты

Последнее обновление: 10. 10.2022

одобренный
дилер

Артикул №: 157252948
б/у

КОРИЧНЕВЫЙ БОВЕРИ SM 250 Аппарат для электродной сварки 300 А

Продавец: Theodor Eberlei GmbH & Co.KG. машина, выпрямитель для электродной сварки -Мощность сварки: макс. 300 А -Сварочный кабель с: электродным зажимом -Заземляющий кабель -Количество: 1x сварочный машины в наличии -Цена: за штуку -Размеры: 600/1230/H930 мм -Вес: 294 кг

Категория: 1403 другое складское оборудование

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 158451571
б/у

ТЕБЕТРОН D380 G 80/125 B-FTE Зарядное устройство для вилочного погрузчика 84 В/125 А

Продавец: Theodor Eberlei GmbH & Co. KG

Адрес:: 26215 Wiefelstede, DE

Зарядное устройство для вилочного погрузчика, промышленное зарядное устройство, аккумулятор для вилочного погрузчика зарядное устройство, промышленное зарядное устройство, Si выпрямитель -Производитель: Tebetron, зарядное устройство Si выпрямитель 80/125 -Тип: D380 G 80/125 B-FTE -Входное напряжение: 380В 50Гц -Мощность: 84В/125А -Габариты: 550/410/h2310 мм -Вес: 206 кг

Категория: 108 сварочные аппараты / Оборудование для сварки в среде защитного газа MIG MAG

Последнее обновление: 25.04.2022

одобренный
дилер

Артикул №: 158794814
б/у

MESSER-GRIESHEIM Uniwig G 200 Сварочные системы Mig/Mag

Продавец: WAHO Werkzeug- und Maschinenhandelsges. mbH

Сварочный выпрямитель MESSER-GREISHEIM тип Uniwig G 200Встроенный 1987Мощность выпрямителя: 15–180 А при 180 А: 35 % ПВ при 150 А: 60 % ПВ при 100 A: 100 % EDСварка TIG Power Power: 2–200 А при 200 А: 35 % ED при 150 А: 60 % ED при 100 A: 100% EDВнешние размеры прибл. : 600 x 1000 x 930 ммдля стержневой электрод и сварка TIG DC, сталь / VAС мобильным комплектом шлангов для сварки TIG с горелка 4,0 м- кабель заземления с зажимамииспользуется очень мало, в очень хорошем состоянии состояниеЦена по запросу.Доставка: со склада или населенного пункта бесплатно загрузка грузовика.Оплата: нетто при приемке или по договоренности.Технический данные не являются обязательными. Ошибки исключены. Мы будем рады, если вам нравится наше предложение и всегда доступны для ваших запросов.С уважениемМ. WaldeckWAHO Machine Tools

Категория: 2305 другое оборудование для автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 159484476
б/у



неизвестно

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 110 €

Мостовой выпрямитель, с плоскими штекерными клеммами, 10 шт. SEMIKRON SKB25/08 800 В 17 A размер корпуса: G 10 ( 28,8 x 28,8 x 10 мм ) Тип монтажа: монтаж на корпусе, Отверстие: 5,5 мм Заглушка клеммы: 4 шт. Другие количества по запросу! Новый ! Габаритные размеры ( мостовой выпрямитель): 29x 29 x 22 мм Размеры (упаковка): 100 x 70 x 40 мм

Категория: 108 сварочные аппараты / Сварочные аппараты

Последнее обновление: 19.09.2022

Артикул №: 159829649
б/у

ДЖЕКЛЕ G700 S Сварочные аппараты

Продавец: Michael Bergau Handelscom

Цена: 1.100 €

Сварочный аппарат JÄCKLE б/у Сварочный выпрямитель Jäckle G 700 S Сварочный выпрямитель с тиристорным управлением Функция горячего старта Раздолбай Подключение 400В 63А (вялый предохранитель) Рабочий цикл 100 % 600 А Рабочий цикл 80 % 700 А Со сварочным пистолетом и кабелем заземления Функционирование. Состояние смотрите фото возможен просмотр и самовывоз Доставка по Германии (без островов) 120,00 евро нетто Товар можно посмотреть на локации 59379 Сельм по предварительной записи. Компания Михаэль Бергау Тел. 0152/29500504 Вы получите счет-фактуру с указанием НДС. Оплата: Оплата по безналичному расчету до доставки товара. Или оплата наличными при получении

Категория: 1200 Машины и установки для технологических процессов

Последнее обновление: 19.09.2022

Артикул №: 4940470
Новое в: 2008
б/у

ПОКРЫТИЕ ЭЛЕКТРОННОЕ ПЭ86К-24-265-600-С/ГД Импульсный генератор обратного тока

Продавец: AMPROMA GmbH

Местонахождение:: Herrsching

бывшие в употреблении выпрямители с импульсным обратным инжинирингом Выходная мощность: среднеквадратический ток 265 А при 24 В максимальный импульсный ток 600А вперед и назад Выходное напряжение 24В Управление с помощью встроенной клавиатуры или последовательной шины данных RS424 (подключение Например. ПЛК) Графический дисплей и буквенно-цифровой дисплей

Категория: 310 запасные части для пластмассового оборудования

Последнее обновление: 28.06.2022

Артикул №: 143718143
б/у

ARBURG Диалогические карты карты управления

Продавец: Plastic Product Hungary Kft.

Адрес:: 1097 Будапешт, Timot u. 2.

— агрегатная карта АРБ 425 — плата аналоговых выходов ARB ARB 390 — выходная плата ARB 409 — серийный номер карты базовой платы. 193170 + серийный номер 143537 АРБ 729 + серийный номер 173858 — плата панели ARB 256, ARB 414 — плата управления АРБ 692 — Плата ЦП ARB 726, ARB 251 — диагностическая карта АРБ 389 — плата дискового контроллера ARB 500 — входная карта АРБ 254, АРБ ​​705 — карта управления впрыском ARB 460, ARB 328, — электронная карта АРБ 252, АРБ ​​255, АРБ ​​380 — внутренняя пресс-карта ARB 259 — карта базовой платы ARB 372, ARB 523 — плата управления двигателем ARB 307, ARB 440 — карта 24В АРБ 381 — плата пропорционального клапана 0 811 405 047, ARB 330 — памятная карточка АРБ 339, АРБ ​​508, АРБ ​​526 — плата управления отоплением АРБ 365, АРБ ​​404, АРБ ​​530 АРБ 640, АРБ ​​730, уPIII — карта дистрибьютора АРБ 511, АРБ ​​534, АРБ ​​538, АРБ ​​539 — видеокарта АРБ 258, АРБ ​​535 — плата усилителя, плата модуля — выпрямитель — плата преобразователя АРБ 302, АРБ ​​399, АРБ ​​733 — блок питания Deutronic ED-60 —  . ..

Категория: 505 прочее оборудование для утилизации и переработки отходов / Магнитные сепараторы

Последнее обновление: 04.07.2022

одобрен
дилер

Артикул №: 124120590
б/у

ВАГНЕР Барабан Магнитные сепараторы

Продавец: Machinehandel DGW Hensen

Местонахождение:: Ulestraten

Барабан Вагнера Магнитный магнитный барабан 500 x ø 600 мм 110 В 8,2Amp 0,9kw = в сборе с выпрямителем и приводом 1,1kw 24upm

Категория: 104 шлифовальные станки / Универсальные кругло-шлифовальные станки

Последнее обновление: 20.09.2022

одобренный
дилер

Артикул №: 144003623
б/у

Немецкий Правый 1500 Универсальные круглошлифовальные станки

Продавец: Maquinaria Industrial Donosti Sl

Местоположение:: 20014 Сан-Себастьян

Цена: 15. 000 €

Ger RHC1500 Универсальный выпрямитель. Внутренняя голова. Расстояние между точками: 1500 мм. Максимальный диаметр детали: 355 мм. Высота точки: 180 мм. Диаметр зуба: 400 мм. Мощность: 7,5 л.с. Вес: 4500 кг.

Категория: 108 сварочные аппараты

Последнее обновление: 10.10.2022

одобренный
дилер

№ артикула: 154468163
б/у

ЭСАБ A9E-MEE30 Устройство для сварки в среде инертного газа, устройство подачи

Продавец: Theodor Eberlei GmbH & Co.KG. выпрямитель -Питатель -Производитель: ESAB -Тип: A9E-MEE30-Размеры: 660/320/h590 мм -Вес: 17 кг

Категория: 1004 техника для бетона

Последнее обновление: 18.09.2022

одобренный
дилер

Артикул №: 158481733
Новое в: 2003
б/у

БЕТОННЫЙ ЗАВОД РИМ CZ SP24B Горизонтальный бетонный завод

Продавец: Induprojects BV

БЕТОННЫЙ ЗАВОД в разобранном виде прост в эксплуатации и готов к загрузке. Горизонтальный бетонный завод типа «ROME CZ 5P24B» производительностью 65 м3/ч свежего бетона или 45 м3 интегрированного вибробетона с дополнительное оборудование + система отопления ACV. Бетонный узел состоит из узлов: — ящики для хранения щебня 5 шт. по 150м3/шт (оцинкованная версия), — вибрационная система, установленная на двух выходных конусах, каждый из которых состоит из Вибратор мощностью 260 Вт установлен на специальной пластине со всеми необходимыми электрооборудование — весы для щебня, 4 шт, максимальная грузоподъемность 2400 кг, 12м3 геометрический объем каждый, вибратор 180 Вт — весы для цемента, максимальная грузоподъемность 600 кг, 3 единицы взвешивания ячейки, сертификат ЕС, объем бункера 480 л, пневматический колпак fi 323 мм, пневматический вибратор VPC 1 шт. — компрессорно-пневматическое оборудование, объем 270 л, расход воздуха 462 л/мин, компрессор 3 кВт — планетарный микс …

Категория: 108 сварочные аппараты

Последнее обновление: 09. 10.2022

одобренный
дилер

Артикул №: 158827218
б/у

MOTOMANN Интеграл МИГ 450 Сварочный робот

Продавец: WMW AG

Местонахождение:: Лейпциг 4

текущая мощность: кВА, количество управляемых осей: , вес заготовки: t, x-путешествие: 1500 мм, Z-путешествие: 1300 мм, управление: YASNAC XRC Steuerung, общая потребляемая мощность: 3,3 кВА, общий вес, прибл.: 3.200 кг,Сварочная роботизированная установка состоит из: -сварочного выпрямителя MESSER, тип Phoenix 500TG, сварка MIG-MAG/TIG и E до 500А, воздух охлаждение, класс защиты IP 23 — Подача проволоки EWM, тип Phoenix Drive 4 ROB WE, проволока Ø 1,0 — 1,2 мм, подача 0,5 — 24 м/мин, степень защиты IP 23 -Газовая сварочная горелка MIG/MAG BINZEL для проволоки Ø 0,8 — 1,6 мм -Робот ERCS UP6-RE00 с управлением YASNAC XRC control, перемещается Y-way=1. 500 мм и Z-way=1.300 мм, поворотное движение по кругу=ок. 90° вправо/влево, радиус поворота=1000 мм, поворот на 360°, вращение сварочной горелки 360° с проекцией макс./мин.: 1.500 / 500 мм — 1 шкаф управления L:900 x Ш: 900 x В: 2500 мм -1 шкаф управления ERCS-UP6-RE00, управление 4.0 XRC, Д:610 x Ш:800 x В:900 мм -1x ш …

Категория: 904 садовая и коммунальная техника

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 154475713
б/у

БАУМЮЛЛЕР ОШИБКА2-60-30-В-003 Базовый модуль

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение:: 26215 Wiefelstede, DE

Цена: 1.250 €

Базовый модуль, встроенный выпрямитель -Производитель: Baumuller -Тип: BUG 2-60-30-B-003 -Количество: 1 x в наличии -Цена: за штуку -Размеры: 400/105/h410 мм -Вес: 8,6 кг

Категория: 108 сварочные аппараты

Последнее обновление: 10. 10.2022

одобренный
дилер

Артикул №: 154477374
б/у

ЭСС КМ87-60 Устройство подачи сварочного аппарата в среде инертного газа

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 145 €

Устройство подачи для сварочного аппарата в среде защитного газа, устройство для сварки в среде инертного газа выпрямитель -Двигатель питателя -Производитель: ESS -Тип: KM87-60 -Размеры: 290/250/h255 мм -Вес: 6 кг

Категория: 1103 турбины

Последнее обновление: 07.10.2022

Артикул №: 15

12
Новое в: 2014
новый

МЧС CD30.46 МВт Паротурбинный генератор

Продавец: Evelin of America Corporation

1. Общая спецификация -Maker MES (Mitsui Engineering & Shipbuilding Co., Ltd.) Япония -Mfg. данные 2014 -Время работы Ноль часовP 2. Спецификация паровой турбины -Maker MES (Mitsui Engineering & Shipbuilding Co., Ltd.) Япония -Турбина типа CD30.46 — Давление пара на входе 70 бар изб. -Температура пара на входе 490℃ -№ 1 Отвод пара P & T 31,5 бар изб. и 388,5 ℃ -№ 2 Пароудаление P & T 5,5 бар изб. и 223,3 ℃ -Ни. Давление выхлопа 0,11 бар абс. — Скорость турбины 3600 об/мин -Номинальная мощность 97 500 кВт -Вес 132 тонны -Количество ступеней 16 -Количество дуг сопла 1 ступени 4 — Фланец входа пара ASME1500#RJ12” x 2 — Фланец отбора пара №1 ASME 600#RF 16” — Фланец отбора пара №2 ASME 150#RF 32” — Фланец выпуска пара ø3600 (внутренний диаметр) 3. Синхронный генератор — Стандарт IE60034-1 (2010 г.), IEC60034-3 (2007 г.) -Расположение в помещении -Система охлаждения Полностью закрытого типа с верхним расположением …

Категория: 108 сварочные аппараты

Последнее обновление: 10. 10.2022

одобренный
дилер

Артикул №: 154478097
б/у

КЕМПИ ПС 1500 Аппарат для сварки в среде инертного газа 150 А

Продавец: Theodor Eberlei GmbH & Co.KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 480 €

Аппарат для сварки инертным газом Аппарат для сварки инертным газом Сварочный выпрямитель -Макс. Мощность сварки: 150 А. -2 роликовых привода -Воздушное охлаждение -со съемной проволокой фидер -Вкл. Кабель заземления — Газовый клапан — Комплект шлангов: 3,8 м -Промежуточный шланг-пакет: 22,6 м -Габариты: 80/500/h2200 мм -Вес: 140 кг

Категория: 108 сварочных аппаратов

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 154478780
б/у

KEMPPI Сила сварки KPS3500 Аппарат для сварки в среде инертного газа 350 А

Продавец: Theodor Eberlei GmbH & Co. KG

Местонахождение: 26215 Wiefelstede, DE

Цена: 550 €

Сварочное устройство в среде защитного газа, устройство для сварки в среде защитного газа, сварочный выпрямитель -без подачи проволоки -Макс. Мощность сварки: 350 А -Размеры: 700/600/h2400 мм — Вес: 62 кг

Категория: 1103 турбины

Последнее обновление: 07.10.2022

Артикул №: 159581693
Новое в: 2014
новый

MES CD 30.46 паротурбинный генератор

Продавец: Evelin of America Corporation

Никогда не использовался Паротурбинный генератор мощностью 97 МВт. 1. Общая спецификация -Maker MES (Mitsui Engineering & Shipbuilding Co., Ltd.) Япония -Mfg. данные 2014 -Время работы Ноль часовP 2. Спецификация паровой турбины -Maker MES (Mitsui Engineering & Shipbuilding Co. , Ltd.) Япония -Турбина типа CD30.46 — Давление пара на входе 70 бар изб. -Температура пара на входе 490℃ -№ 1 Отвод пара P & T 31,5 бар изб. и 388,5 ℃ -№ 2 Пароудаление P & T 5,5 бар изб. и 223,3 ℃ -Ни. Давление выхлопа 0,11 бар абс. — Скорость турбины 3600 об/мин -Номинальная мощность 97 500 кВт -Вес 132 тонны -Количество ступеней 16 -Количество дуг сопла 1 ступени 4 — Фланец входа пара ASME1500#RJ12” x 2 — Фланец отбора пара №1 ASME 600#RF 16” — Фланец отбора пара №2 ASME 150#RF 32” — Фланец выпуска пара ø3600 (внутренний диаметр) 3. Синхронный генератор — Стандарт IE60034-1 (2010 г.), IEC60034-3 (2007 г.) -Расположение в помещении -Система охлаждения…

Категория: 1107 другое энергетическое оборудование

Последнее обновление: 09.10.2022

утвержденный
дилер

Артикул №: 156887718
б/у

BAUMUELLER ШИНА 20-40/60-30-001 Электроника / ПЛК

Продавец: SK Maschinen-Service GmbH

Место нахождения: Tönisvorst

силовой преобразователь/выпрямитель. техн. подробности смотрите фото. Данные для это объявление было создано с помощью ModulMWS — программного решения LogoTech оХГ.

Категория: 108 сварочные аппараты

Последнее обновление: 10.10.2022

одобренный
дилер

Артикул №: 154478762
б/у

Поти Пульт дистанционного управления сварочным аппаратом в среде защитного газа

Продавец: Theodor Eberlei GmbH & Co.KG. выпрямитель, ручной контроллер -Пульт дистанционного управления -Производитель: неизвестен -Тип: Поти -Количество: 1 шт. в наличии -Цена: за штуку -Габариты: 155/105/h230 мм -Вес: 2,7 кг

Категория: 1107 прочая энергетическая техника

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 156887741
б/у

BAUMUELLER BUG2-60-30-B-003 Электроника / ПЛК

Продавец: SK Maschinen-Service GmbH

Местонахождение: Tönisvorst

силовой преобразователь/выпрямитель. техн. подробности смотрите фото. Данные для это объявление было создано с помощью ModulMWS — программного решения LogoTech оХГ.

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

утвержденный
дилер

Артикул №: 157009296
б/у

СИМЕНС Блок питания 48 В, 120 А GR40

Продавец: Интернет-магазин Pagus Maschinenhandel

Местонахождение: D — Sachsen, Hohenprießnitz

Цена: 390 €

Блок питания, выпрямительный модуль SIEMENS GR40 D48/120(60/100)WBRUG-FGE27 GR40 Вход: 230/400 В 3 AC 19/11 А Выход: 48 (60) / 60 (73) В пост. тока 120 / 100 А б/у, не проверено! Размеры: 680 x 200 x 150 мм

Категория: 2305 прочее оборудование автоматизации

Последнее обновление: 09.10. 2022

одобренный
дилер

Артикул №: 157010513
б/у

МУРР ЭЛЕКТРОНИК Трансформатор 24 В, 5 А

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 55 €

Трансформатор с выпрямителем MURR Elektronik MNG 5-230/24 ( MNG5-230/24 ) 85201 230 В 24 В пост. тока 5 А Размеры: 130 x 100 x 95 мм

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 157009363
б/у

Разделительный трансформатор RDRKL 25 S

Продавец: Pagus Maschinenhandel Интернет-магазин

Местонахождение:: D — Sachsen , Hohenprießnitz

Цена: 180 €

Изолирующий трансформатор, трехфазный трансформатор M. RIEDEL ТРАНСФОРМАТОР ENBAU RDRKL 25 S ( RDRKL25S ) 0,8 кВА первич. 3 х 380 В сек. 24 В пост. тока 25 А 50–60 Гц Запчасть для TRAUB TND300 ! использовал, с нижестоящим трехфазным мостовым выпрямителем ! Размеры: 210 х 210 х 190 мм

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 157010524
б/у

Трансформатор 24 В, 20 А

Продавец: Интернет-магазин Pagus Maschinenhandel

Местонахождение: D — Sachsen , Hohenprießnitz

Цена: 95 €

Трансформатор с выпрямителем ISET TRANSFORMERS MGSIN 20 700641 230 / 400 В 24 В пост. тока 20 А размеры: 225 x 180 x 145 мм

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

одобренный
дилер

Артикул №: 157009364
б/у

Разделительный трансформатор RDRKL 10 S

Продавец: Интернет-магазин Pagus Maschinenhandel

Местоположение:: D — Sachsen , Hohenprießnitz

Цена: 110 €

Разделительный трансформатор, трехфазный разделительный трансформатор M. RIEDEL ТРАНСФОРМАТОР RDRKL 10 S ( RDRKL10S ) 0,34 кВА первич. 3 х 380 В сек. 24 В пост. тока 10 А 50–60 Гц Запчасть для TRAUB TND300 ! использовал, с нижестоящим трехфазным мостовым выпрямителем ! Размеры: 165 х 155 x 160 мм

Категория: 2305 прочие средства автоматизации

Последнее обновление: 09.10.2022

утверждено
дилер

Артикул №: 157010541
б/у

Трансформатор 24 В, 5 А

Продавец: Pagus Maschinenhandel Интернет-магазин

Расположение:: D — Sachsen, Hohenprießnitz

Цена: 60 ​​€

Трансформатор с выпрямителем RIEDEL TRANSFORMERS RNTU 120 S ( RNTU120S ) 230 В 24 В пост. тока 5 А Размеры: 150 x 135 x 125 мм

Категория: 2305 другое оборудование автоматизации

Последнее обновление: 09.10.2022

утвержденный
дилер

Артикул №: 157009380
б/у

Трансформатор 3×18 В, 8,0 А

Продавец: Интернет-магазин Pagus Maschinenhandel

Местонахождение: D — Sachsen , Hohenprießnitz

Цена: 90 €

Трансформатор, трансформатор, трехфазный трансформатор БТК ТРАНСФОРМАТОР ENBAU D025 TGL 200-17 64 0,25 кВА Основное: 380 В 3AC 50 / 60 Гц Secial: 18 В 3 AC 8,0 A Запасная часть z. B. для Хоэнштайн RBT400 ! б/у, подходящий выпрямитель EL1188 ! размеры: 150 x 85 x 150 мм

Не нашли нужную машину? отправить запрос всем дилерам (регистрация не требуется)

  • Страница 1
  • » Следующий
  • 2
  • 3

rectifier%20diode%20skn%202700 спецификация и примечания по применению

Лучшие результаты (6)

ECAD-модель Производитель Описание Техническое описание Скачать Купить Часть Р104 Койлкрафт Инк Кремниевый управляемый выпрямитель, 9 шт.1403 003

65 Молекс MINI FIT REC 6POS 555706RBLACK org/Product»> 5041930600 Молекс 1,25 ММ ОДИНАРНАЯ ЗАПИСЬ HSG 06P 0787160014 Молекс ГИБРИДНАЯ ЗАПИСЬ WCAP TR76AULF 29CKT 0465577345 Молекс СОЕДИНЕНИЕ ПРЯМОЕ, 100 ПОЗ., 4 РЯДА, ВЕРТ. 5041862400 Молекс 1,25 ММ ДВОЙНАЯ ЗАПИСЬ HSG 24P

выпрямитель%20диод%20скн%202700 Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
Каталог данных MFG и тип ПДФ Теги документов
1999 г. — нет в наличии

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал		 PDF AG01A AG01Y AG01Z ФМБ-29 ФМБ-29Л ФМБ-32 EL02Z СФПБ-66 СФПБ-69 СФПБ-72
Варистор RU

Реферат: SE110N транзистор 2SC5487 SE090N 2SA2003 высоковольтный транзистор 2SC5586 SE090 РБВ-406
Текст: Нет доступного текста файла
Оригинал		 PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор RU SE110N транзистор 2SC5487 SE090N 2SA2003 высоковольтный транзистор 2SC5586 SE090 РБВ-406
К549Б

Реферат: C556A POWER MOSFET DATA BOOK GFB50N03 GUR460 Список выпрямительных MOSFET BC337 1N414* стабилитрон MOSFET BOOK book mosfet
Текст: Нет доступного текста файла
OCR-сканирование		 PDF 5КА43А 5КЭ440КА 1Н746 1Н759 1Н957 UF4001 UF4007 UF5400 UF5408 UG06A C549B C556A СПРАВОЧНИК ДАННЫХ POWER MOSFET ГФБ50Н03 ГУР460 Список выпрямительных МОП-транзисторов до н. э.337 1Н414* стабилитрон КНИГА МОП-транзистора книжный мосфет
2002 — общий анод шоттки то220

Аннотация: 1N5822 SS34 Диод Шоттки TO220 SS14 ДИОД Шоттки Общий анод Выпрямитель Шоттки SS24 ДИОД Шоттки FYPF2004DN SS14 SOD123 247 ДИОД Шоттки диод sb340
Текст: Нет доступного текста файла
Оригинал		 PDF 1N5820 1N5821 1N5822 SB3100 СБ330 СБ340 МБР4035ПТ МБР4045ПТ МБР4050ПТ МБР4060ПТ общий анод шоттки to220 1N5822 СС34 Диод Шоттки ТО220 SS14 ДИОД Шоттки Выпрямитель Шоттки с общим анодом SS24 ДИОД Шоттки FYPF2004DN СС14 СОД123 247 ДИОД Шоттки диод сб340
5SBA20

Реферат: B2950 ZENER b29 BRF20100C BZY97C11 BRF20100CT BC337 BRF1060 BZ4627 B10100
Текст: Нет доступного текста файла
OCR-сканирование		 PDF 5КА43А 5КЭ440КА 1Н746 1Н759 1Н957 1Н979 ЗТК33С Z4KE100 ЗГЛ41 ЗГЛ41-200А 5СБА20 B2950 ЗЕНЕР b29 БРФ20100С БЗИ97К11 BRF20100CT до н. э.337 БРФ1060 БЗ4627 B10100
2001 — Диод RU 3AM

Реферат: диод РУ 4Б РГ-2А Диод МН638С диод РУ 4АМ ФММ-32 СПФ0001 красный зеленый зеленый стабилитрон sta464c Диод РЖ 4Б
Текст: Нет доступного текста файла
Оригинал		 PDF
мур860 диод

Реферат: MR854 диод 50 ампер ток 512 вольт диод MUR1560 DATA выпрямительный диод 20 ампер 800 вольт выпрямительный диод 4 ампера 600 вольт
Текст: Нет доступного текста файла
Оригинал		 PDF 1N4001 1N4002 1N4003 1Н4004 1N4005 1Н4006 1Н4007 1N4933 1N4934 1N4935 мур860 диод Диод МР854 50 ампер ток 512 вольт диод ДАННЫЕ MUR1560 выпрямительный диод 20 ампер 800 вольт выпрямительный диод 4 ампера 600 вольт
ТРАНЗИСТОР SMD каталог

Реферат: Транзистор 2SA 2SB 2SC 2SD AG Каталог SMD ТРАНЗИСТОР mosfet Транзистор smd Диод Шоттки TO220 ТРАНЗИСТОР регулятор ssf транзистор SMD smd транзистор EK транзистор smd sG SANKEN POWER TRANSISTOR
Текст: Нет доступного текста файла
Оригинал		 PDF C01EA0 D01EB0 D03EB0 I01EC0 I02EA0 L01EA0 O01EC0 T01EC0 ТРАНЗИСТОР SMD каталог Транзистор 2SA 2SB 2SC 2SD ТРАНЗИСТОР SMD AG каталог mosfet Transistor smd Диод Шоттки ТО220 ТРАНЗИСТОРНЫЙ регулятор SSF транзистор SMD смд транзистор ек транзистор смд сг СИЛОВОЙ ТРАНЗИСТОР САНКЕН
2SC5586

Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A RG-2A диод Dual MOSFET 606 2sc5287
Текст: Нет доступного текста файла
Оригинал		 PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод для микроволновой печи 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной МОП-транзистор 606 2sc5287
1996 г. — FLUKE 8060A

Реферат: Руководство по эксплуатации инвертора постоянного тока FLUKE 8060a. РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ.
Текст: Нет доступного текста файла
Оригинал		 PDF 364B2 100 Ампер, 24 вольта ФЛЮК 8060А FLUKE 8060a инструкция инвертор постоянного тока в переменный РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ lucent ЯСНОЕ ПРОИСХОЖДЕНИЕ Lineage 2000 контроллер электростанции J85500E-2 принципиальная схема аварийного освещения инвертора постоянного тока в переменный ток Lineage 2000 силовая установка ECS j85500E J85500E-2 прозрачная 364b2
2002 — SE012

Реферат: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B
Текст: Нет доступного текста файла
Оригинал		 PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N СТА474 UX-F5B
код маркировки sma pd

Реферат: Выпрямитель Шоттки СОД-123Ф маркировка КМШ2-100М КБД6 сбрхдш2-40л КМШ2-20МЛ КБД маркировка КМШ3-100М КМШ3-20М
Текст: Нет доступного текста файла
Оригинал		 PDF ЦМШ2-20МЛ CS20ML ЦМШ3-20М CS220M ЦМШ3-20Л CS220L ЦМШ4-20МА CS320MA ЦМШ4-20Л 508 д.е. код маркировки sma pd выпрямитель Шоттки Маркировка СОД-123Ф ЦМШ2-100М КБР6 cbrhdsh2-40л ЦМШ2-20МЛ маркировка СВА ЦМШ3-100М ЦМШ3-20М
1999 — схема автоотключения заряд аккумулятора 48v

Реферат: тиристорное зарядное устройство 24в 100а LUCENT LINEAGE J85503B-2 J85503C3 L3 J85503C выпрямитель j85501a-2 мкс контроллер LUCENT LINEAGE 2000 J85503C3 J85503B2
Текст: Нет доступного текста файла
Оригинал		 PDF 200-ампер, 60 Гц J85503B-2 схема автоотключения зарядка аккумулятора 48v тиристорное зарядное устройство 24в 100а ЯСНОЕ ПРОИСХОЖДЕНИЕ J85503B-2 J85503C3 L3 J85503C выпрямитель контроллер j85501a-2 мкс ЛЮЦЕНТНАЯ ПРОИСХОЖДЕНИЕ 2000 J85503C3 J85503B2
1998 — WP
L8BSR

Реферат: FLUKE 8060A Fluke 8060A Руководство по обслуживанию Fluke 8060A Руководство по калибровке мультиметра SHARP KS F102 TAG C7 Тиристорный TRIACS ЭКВИВАЛЕНТНЫЙ СПИСОК FLUKE Схема токоизмерительных клещей FLUKE 8060a manual J87132B-2
Текст: Нет доступного текста файла
Оригинал		 PDF J87132B-2 140 вольт, 140-ампер, 60 Гц 40В/140А WPL8BSR ФЛЮК 8060А Руководство по обслуживанию Fluke 8060A Руководство по калибровке мультиметра Fluke 8060A ОСТРЫЙ КС F102 TAG C7 Тиристор СПИСОК ЭКВИВАЛЕНТНЫХ ТРИАК Схема клещей FLUKE FLUKE 8060a инструкция J87132B-2
1999 — Цепь выпрямителя тиристорного управления дуговой сваркой

Аннотация: J85502C-1 J85502C1 схема контроллера двигателя постоянного тока для вилочного погрузчика WP

L1 Lineage 2000, контроллер электростанции, сварочный выпрямитель, печатная плата, контроллер двигателя постоянного тока, вилочный погрузчик, сварочный выпрямитель, схема 434B
Текст: Нет доступного текста файла
Оригинал		 PDF 125-ампер, 60 Гц J85502C-1 схема тиристорного выпрямителя для дуговой сварки J85502C-1 J85502C1 схема контроллера двигателя постоянного тока вилочного погрузчика WPL1 Lineage 2000 контроллер электростанции плата сварочного выпрямителя вилочный погрузчик с контроллером двигателя постоянного тока схема сварочного выпрямителя 434Б
2008 — Руководство по эксплуатации контроллера GALAXY MILLENNIUM

Реферат: 596B4 596B4 код тревоги векторный контроллер галактики схема трехфазного распределительного щита 167-792-180 H569 Galaxy Power GALAXY MILLENNIUM контроллер выпрямителя Galaxy
Текст: Нет доступного текста файла
Оригинал		 PDF Н569-437 Руководство по эксплуатации контроллера GALAXY MILLENNIUM 596B4 596B4 код тревоги галактика вектор контроллер схема трехфазного распределительного щита 167-792-180 H569 Сила Галактики ГАЛАКТИКА МИЛЛЕНИУМ Контроллер выпрямителя Galaxy
1998 — Цепь выпрямителя тиристорного управления дуговой сваркой

Реферат: Руководство по обслуживанию Fluke 8060A J85503A1 P2A12 LUCENT LINEAGE KS-24194 Тиристорный демпфер Мультиметр FLUKE 8060A TAG C7 Управление тиристорным двигателем 48 вольт
Текст: Нет доступного текста файла
Оригинал		 PDF 100 Ампер, 60 Гц J85503A-1 схема тиристорного выпрямителя для дуговой сварки Руководство по обслуживанию Fluke 8060A J85503A1 P2A12 ЯСНОЕ ПРОИСХОЖДЕНИЕ КС-24194 Тиристорный демпфер Мультиметр FLUKE 8060A TAG C7 Тиристор управление двигателем 48 вольт
1999 — схема автоотключения заряд аккумулятора 48v

Реферат: j85501a-2 mcs контроллер тиристорное зарядное устройство 24v 100a принципиальная схема sd83102-03 LUCENT LINEAGE зарядное устройство 48 вольт схема зарядного устройства для вилочного погрузчика sd-82588-02 LUCENT LINEAGE 2000 FLUKE 8060a инструкция
Текст: Нет доступного текста файла
Оригинал		 PDF 400-Ампер, 50 Гц J85603C-2 схема автоотключения зарядка аккумулятора 48v контроллер j85501a-2 мкс тиристорное зарядное устройство 24в 100а схематический чертеж sd83102-03 ЯСНОЕ ПРОИСХОЖДЕНИЕ Зарядное устройство для вилочного погрузчика 48 вольт схема зарядного устройства для погрузчика сд-82588-02 ЛЮЦЕНТНАЯ ПРОИСХОЖДЕНИЕ 2000 FLUKE 8060a инструкция
до213аб

Реферат: MS10411 do215 SCR 30A 100V X3420 Микрополукрестовый индекс Мостовой выпрямитель, 35A, 600V DO215AA 1N5823 9PIN-код TO249
Текст: Нет доступного текста файла
Оригинал		 PDF ДО203АА 1N6391 1Н5812-16 1Н3890-3 1Н3890-3А 1Н1124А-28А0кв. 00В-1600В 248 кв. 330 кв. до213аб MS10411 до215 тиристор 30А 100В X3420 микрополуперекрестный индекс Мостовой выпрямитель, 35А, 600В ДО215АА 1N5823 9-контактный TO249
маркировка транзистора 44 сот23

Реферат: код маркировки диода 04 Диод SMA код маркировки PD диод Шоттки 40a КОД МАРКИРОВКИ 028a sot 23 маркировка 1PC транзистор C5D на SEMICONDUCTOR МАРКИРОВКА SOT323 MOSFET P hFE-100
Текст: Нет доступного текста файла
Оригинал		 PDF ЦМШ2-20МЛ ЦМШ3-20М ЦМШ3-20Л ЦМШ4-20МА ЦМШ4-20Л ЦМШ5-20 CS20ML CS220M 200 мА CMDSH05-4 маркировка транзистора 44 сот23 код маркировки диода 04 Код маркировки диода SMA PD диод шоттки 40а КОД МАРКИРОВКИ 028а сот 23 маркировка 1шт транзистор C5D МАРКИРОВКА ПОЛУПРОВОДНИКОВ МОП-транзистор SOT323 P hFE-100
2008 — Руководство по эксплуатации контроллера GALAXY MILLENNIUM

Резюме: 848703419 Интерфейсная карта отсека BIC9 595 лта ED83143-31 H569-434 ED83143-31 G55 595 лт GALAXY MILLENNIUM Galaxy Power GPS 4848/100 LS Контактор — ПЕРЕМЕНА КОНТАКТОРА
Текст: Нет доступного текста файла
Оригинал		 PDF Н569-434 Система4848/100 Н569-434 Руководство по эксплуатации контроллера GALAXY MILLENNIUM 848703419 Плата интерфейса отсека BIC9 595 лта ЭД83143-31 ЭД83143-31 Г55 595 фунтов ГАЛАКТИКА МИЛЛЕНИУМ GPS-навигатор Galaxy Power 4848/100 Контактор LS — ПЕРЕКЛЮЧАТЕЛЬ КОНТАКТОРА
2008 — СКР 100А

Резюме: 596B4 J85702H-1 GR-63-CORE Тест зоны 4 J85503 Phillips fr 968 руководство по обслуживанию
Текст: Нет доступного текста файла
Оригинал		 PDF J85702H-1 J85702H-1 СКР 100А 596B4 Тест GR-63-CORE для зоны 4 J85503 инструкция по ремонту филипс фр 968 596B6 Источник питания Mean Well 48 В постоянного тока на входе 24 В постоянного тока на выходе принципиальная схема источника света с галогенной лампочкой 405673161 Предохранитель сигнализации
Тиристор 30А 100В

Резюме: do213ab 1A 200V SCR die Мостовой выпрямитель с быстрым восстановлением, 60A, 600V Сверхбыстрый выпрямительный мост с восстановлением Мост с ультрабыстрым восстановлением Выпрямительный мост 300v 30a Мостовой выпрямитель, 35A, 600V Мостовой выпрямитель с быстрым восстановлением, 35A, 600V однофазный полумостовой управляемый выпрямитель scr
Текст: Нет доступного текста файла
Оригинал		 PDF ДО203АА 1N6391 1Н5812-16 1Н3890-3 1Н3890-3А 00В-1600В 248 кв. 330 кв. тиристор 30А 100В до213аб 1A 200V SCR умирает Мостовой выпрямитель с быстрым восстановлением, 60 А, 600 В Выпрямительный мост сверхбыстрого восстановления Мостовой выпрямитель с ультрабыстрым восстановлением выпрямительный мост 300в 30а Мостовой выпрямитель, 35А, 600В Мостовой выпрямитель с быстрым восстановлением, 35 ​​А, 600 В однофазный полумостовой выпрямитель с тиристором
1999 — НЭК J303

Резюме: NEC J302 RM2000HA 12GVR100 lucent RM2000 NEC J302, замена батареи unigy 11 вне шкафа доступа к оборудованию RM2000 j85582
Текст: Нет доступного текста файла
Оригинал		 PDF -48 вольт 0-60В, EN60950 EN60950) НЭК J303 НЭК J302 2000 ринггитов 12ГВР100 прозрачный RM2000 NEC J302, замена юниджи 11 батарея внешний шкаф доступа к растениям 2000 ринггитов j85582
Детектор пересечения нуля в цепи выпрямителя

Реферат: МОП-транзистор и параллельный диод Шоттки AN652, инвертор, схема задней подсветки, детектор пересечения нуля, полевой МОП-транзистор, выпрямитель с уменьшенными потерями проводимости, импульсно-регуляторный IC, расчет схем выпрямителя APP652 74HC04.
Текст: Нет доступного текста файла
Оригинал		 PDF 12 часов com/an652 АН652, АРР652, Приложение652, Детектор пересечения нуля в цепи выпрямителя MOSFET и параллельный диод Шоттки АН652 схема подсветки инвертора МОП-транзистор с детектором пересечения нуля Выпрямитель с уменьшенными потерями проводимости импульсный регулятор ic расчет цепей выпрямителей APP652 74HC04

Предыдущий 1 2 3 . .. 23 24 25 Далее

GA600GD25S — International Rectifier — searchdatasheet.com

Параметр Тип. Максимум. Единицы измерения

RθJC Тепловое сопротивление, переход-корпус — IGBT — 0,065

RθJC Тепловое сопротивление, переход-корпус — диод — 0,20 °C/Вт

RθCS Тепловое сопротивление, переход-корпус — модуль 0,04 —

Момент затяжки, корпус к радиатору — 6,0 Н·м

Момент затяжки, корпус к клемме 1, 2 — 5,0

Момент затяжки, корпус к клемме 3,4,5,6 — 1,5

Вес модуля 365 — г

27.08.02

GA600GD25S

ОДИНАРНЫЙ ВЫКЛЮЧАТЕЛЬ IGBT DUAL INT-A-PAK

Характеристики

VCES = 250 В

VCE(on) тип. = 1,25 В

@VGE = 15 В, IC = 600 A

Тепловые/механические характеристики

StandardTM Speed ​​IGBT

Абсолютные максимальные номинальные значения

Параметр Макс. Единицы измерения

VCES Напряжение коллектор-эмиттер 250 В

IC при TC = 25°C Непрерывный ток коллектора 600

ICM Импульсный ток коллектора1200 A

ILM Пиковый ток переключения1200

IFM Пиковый прямой ток диода 1200

VGE Напряжение затвор-эмиттер ±17 В

VISOL Среднеквадратичное напряжение изоляции, любая клемма-корпус, t = 1 мин 2500

PD при TC = 25°C Максимальная рассеиваемая мощность 1920 Вт

PD при TC = 85°C Максимальная рассеиваемая мощность 1000

TJДиапазон рабочих температур перехода от -40 до +150 °C

TSTG Диапазон температур хранения от -40 до +125

Преимущества

• Повышение4 эффективности работы Прямой монтаж на радиатор

• Производительность, оптимизированная для преобразования энергии: ИБП,

SMPS, сварка

• Низкие электромагнитные помехи, требуется меньшее демпфирование

• Стандартная скорость, оптимизированная для питания от аккумуляторов

приложение

• Очень низкие потери проводимости

• Очень низкие потери проводимости

диоды с ультрамягким восстановлением

• Стандартная упаковка

• Ожидается признание UL

• Внутренний термистор

.

www.irf.com 1

PD — 50071C

GA600GD25S

2www.irf.com

Параметр Мин. тип. Максимум. Единицы измерения Условия

V(BR)CES Напряжение пробоя коллектор-эмиттер 250 — — VGE = 0 В, IC = 1 мА

VCE(on) Напряжение коллектор-эмиттер — 1,25 1,4 VGE = 15 В, IC = 600 A

— 1,25 — В VGE = 15 В, IC = 600 A, TJ = 125 °C

VGE(th) Пороговое напряжение затвора 3,0 — 6,0 IC = 5,0 мА, VCE = 6,0 В

∆VGE(th)/∆TJTemperature Coeff. порогового напряжения — -11 — мВ/°C VCE = 6,0 В, IC = 5,0 мА, TC = 25/125 °C

gfe Прямая крутизна  — 720 — S VCE = 25 В, IC = 600 A

ICES Ток утечки коллектор-эмиттер — — 2,0 мА VGE = 0 В, VCE = 250 В

——20 В

, GE VCE = 250 В, TJ = 125 °C

VFM Прямое напряжение диода — максимальное — 1,5 1,8 В IF = 300 A, VGE = 0 В

— 1,5 — IF = 300 A, VGE = 0 В, TJ = 125 °C

IGES Gate Ток утечки на эмиттер — — 1,0 мкА VGE = ±14 В (18 В затвор-эмиттер стабилитрона)

∆TDP Нарастание температуры импульсного диода — — 80 °C IC = 300 A, t = 150 мс, Tc =70 °C

Термистор R-T25, положительный температурный коэффициент 738 820 902 ΩI = 100 мА, P = 2,5 мВт/°C (см. примечание 1)

Параметр Мин. тип. Максимум. Единицы измерения Условия

QgTotal Заряд затвора (включение) — 3825 5738 VCC = 200В, VGE = 15В -on) — 1262 1893 TJ = 25°C

td(on) Время задержки включения — 1060 — RG1 = 15 Ом, RG2 = 0 Ом,

trRise Time — 950 — нс IC = 600A

td(off) Время задержки выключения — 846 — VCC = 150 В, нагрузка дросселя

tfFall Time — 934 — VGE = ±15 В

Eon Энергия переключения при включении — 17 — мДж См. рис. 17, 19

Eoff (1) Энергия переключения при выключении — 105 —

Ets (1) Суммарная энергия переключения — 122 250

Cies Входная емкость — 86063 — VGE = 0 В

Coes Выходная емкость — 9754 — пФ VCC = 30 В

Cres Емкость обратной передачи — 1913 — ƒ = 1 МГц

trr Время обратного восстановления диода — 314 — нс IC = 600A

Irr Пиковый обратный ток диода — 80 — A RG1 = 15 Ом

Qrr Заряд восстановления диода — 12513 — мкКл RG2 = 0 Ом 150 В

При tbdi/dt = 500 А/мкс

Динамические характеристики — TJ = 125°C (если не указано иное)

Электрические характеристики при TJ = 25°C (если не указано иное)

Примечания:

1. термистор имеет среднюю скорость изменения 7 Ом/°C между 20°C и 125°C.

Consult U.S. Sensor data sheet for P821GS1K for details

GA600GD25S

www.irf.com 3

0.1 1 10 100

100

200

300

400

500

f, Frequency (KHz )

ТОК НАГРУЗКИ (А)

Рис. 1 – Типичная зависимость тока нагрузки от частоты

(Ток нагрузки = IRMS основной гармоники)

Рис. 2 – Типовые выходные характеристики Рис. 3 – Типовые передаточные характеристики

Для обоих:

Рабочий цикл: 50%

T = 125 ° C

T = 90 ° C

Привод затвор.

Напряжение

I

Идеальные диоды

Квадратная волна:

333

10

100

1000

10000

0,6 0,8 1,0 1.61,6 1.614 10014. )

I, ток коллекционера (A)

CE

C

V = 15 В

80 мкс. 1

10

100

1000

10000

4,0 5,0 6,0 7,0 8,0

В, Вторник-эмиттер (V)

I, Collector-To-Emitter Current (A)

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

GE

.

С

В = 25 В

80 мкс ширина импульса

CE

T = 25 C

J °

T = 125 C

J °

GA600GD25S

4WWWWW.IRF.com

. Junction-to-Case

Fig. 5 — Typical Collector-to-Emitter Voltage

vs. Junction Temperature

Fig. 4 — Maximum Collector Current vs. Case

Temperature

0.01

0.1

0.0001 0.001 0.01 0,1 1 10 100 1000

t , Rectangular Pulse Duration (sec)

1

thJC

D = 0.50

0.01

0.02

0.05

0.10

0.20

SINGLE PULSE

(THERMAL RESPONSE)

Thermal Response (Z)

P

T

2

1

T

DM

Примечания:

1. Дюймовый коэффициент D = T / T

2. Пик T = P x z z + T0012 12

J

DM thJC

C

-60 -40 -20 020 40 60 80 100 120 140 160

0.5

1. 0

1.5

2.0

T , Junction Temperature ( C)

V , Collector-to-Emitter Voltage(V)

J°

CE

V = 15V

80 us PULSE WIDTH

GE

I = A1200

C

I = A600

C

Я = А300

C

= 1000A

25 50 75 100 125 150

200

400

600

800

T, температура корпуса (C)

Maximum DC Collector DCALSETER DCARSETER (A)

Collector DCALSETER DCARSETER (A)

Collector DCARSETER DCARSETER DCARSETER

DC.

GA600GD25S

www.irf.com 5

250 В

Рис. 7 – Типичная емкость в сравнении с

Напряжение коллектор-эмиттер

Рис.

Рис. 9 — Типичные потери при переключении в сравнении с воротами

Resistance

Fig. 10 — Typical Switching Losses vs.

Junction Temperature

010 20 30 40 50

110

120

130

140

150

R , Gate Resistance

Total Switching Losses (mJ)

G

V = 150V

V = 15V

T = 25 C

I = 600A

CC

GE

J

C

°

(ω)

01000 2000 3000 4000

4

8

12

16

20

Q, общая зарядка (NC)

V, GATE-T-EMTER.

G

GE

V= 400V

I = 600A

CC

C

1 10 100

40000

80000

120000

160000

V , Collector-to-Emitter Voltage (V )

C, Емкость (пФ)

CE

V

C

C

C

=

=

=

=

0V,

C

C

C

f = 1MHz

+ C

+ C

C SHORTED

GE

ies ge gc , ce

res gc

oes ce gc

Cres

Coes

Cies

200V

10

100

1000

— 60 -40 -20 0 20 40 60 80 100 120 140 160

Суммарные потери при переключении (мДж)

T , температура перехода (°C)

Дж

R = 15

Ом;

R = 0

Ω

V = 15V

V = 150V

I = 1000A

I = 600A

I = 300A

G

GE

CC

G2

C

C

C

GA600GD25S

6www. irf.com

0200 400 600 800 1000 1200

80

160

240

320

I, ток коллекционера (A)

Всего потери переключения (MJ)

C

R =

T = 1255 C

V

V =

V =

V =

V

V =

V =

V =

V =

. = 15V

G

J

CC

GE

°

Фиг. 11 — Типичные потери переключения против

Коллектор -ток в Эмоттер

Фиг. — Типичное прямое падение напряжения по сравнению с

Мгновенный прямой ток

Рис. 14 — Типичный сохраненный заряд против DIF/DT

RG1 = 15 Ом; RG2 = 0 Ом

10

100

1000

0,6 0,8 1,0 1,2 1,8 1,8 1,8 1,8,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014 2,014. FM

F

Мгновенный передний ток вперед — I (A)

Перепадение напряжения переднего напряжения — V (V)

T = 125 ° C

T = 25 ° C

J

J

30014

J

J

30014

.

900

1200

1500

0 100 200 300

C

CE

I, ток коллекционера к эмиттере (A)

Зона безопасного эксплуатации

V, Collector-To-Emitter Voltage (V)

v = V = V = V = V = V = V = V = V = V = V = V = V = V = V = V = V = Vo-Emitter Voltage (V) 20V

T = 125°C

V measured at terminal ( Peak Voltage )

GE

J

CE

4000

8000

12000

16000

20000

300 400 500 600

ф

RR

Q — (NC)

I = 1000A

I = 600A

I = 300A

F

F

F

DI /DT -(A /j /µS) 2

2 2 2 2 2 2 2 2 2

. J

J

V = 150 В

T = 125 ° C

T = 25 ° C

17 В

GA600GD25S

WWW.IRF.com 7

Рис. 15 — Типично dt Рис. 16 – Типичный ток восстановления в зависимости от dif/dt

280

300

320

340

360

300 400 500 600

f

t — (ns)

rr

I = 1000A

I = 600A

I = 300A

di /dt — (A/µs)

F

F

F

R

J

J

V = 150V

T = 125°C

T = 25°C

40

60

80

100

120

300 400 500 600

f

di /dt — (A/µs)

I — (A)

IRRM

I = 1000A

I = 600A

I = 300A

F

F

F

R

J

J

V = 150 В

T = 125 ° C

T = 25 ° C

GA600GD25S

8WWW. IRF.com

Fig. 17B — ТЕЧАСТИ. , Определение

Eoff, td(off), tf

∫

VCE IE DT

T2

T1

5% VCE

IC

IPK

VCC 10% IC

VCE

T1 T2

VCE

T1 T2

VCE

T1 T2

.

+Vg

10% +Vg

90% Ic

tr

td(on)

DIODE REVERSE

RECOVERY ENERGY

tx

Eon =

∫

Erec =

t4

т3

Vd id dt

t4

t3

DIODE RECOVERY

WAVEFORMS

Ic

Vpk

10% Vcc

Irr

10% Irr

Vcc

trr

∫

Qrr =

trr

tx

id dt

Рис. 17а – Тестовая схема для измерения

ILM, Eon, Eoff(diode), trr, Qrr, Irr, td(on), tr, td(off), tf

Рис. 17c — Тестовые формы сигнала для цепи, показанной на рис. 18a,

Определение Eon, td(on), tr

Рис. 17d – Тестовые формы сигналов для схемы, показанной на рис. 18a,

t=5µs

d(on)

t

t

f

t

r

90%

t

d(off)

10%

90%

10 %

5%

С

I

С

Е

на

E

OFF

TS ON OFF

E = (E +E)

V

V

GE

GA600GD25S

WH

GA600GD25S

WW..com

. УСТРОЙСТВО ПО ТЭС

ТОКОВЫЙ Д.У.Т.

НАПРЯЖЕНИЕ В Т.У.Т.

ТОК В D1

t0 t1 t2

D.U.T.

В *

c

50 В

L

1000 В

6000 мкФ

100 В

Рисунок 18. Тестовая схема с фиксированной индуктивной нагрузкой Макросигналы для тестовой схемы, показанной на рис. 18а. VGE = 17 В, ширина импульса ограничена

макс. температура соединения.

См. рис. 17

Для винтов M6.

Длительность импульса 50 мкс; одиночный выстрел.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
