Выпиливание ручным лобзиком своими руками

  • Дата: 10-08-2015
  • Просмотров: 921

  • Рейтинг: 26

Большинство людей любит что-то делать своими руками, но нередко этот процесс сопровождается осложнениями и тонкостями, поэтому ко всему нужно готовиться заранее. К примеру, выпиливание ручным лобзиком только с виду достаточно простое, а на практике далеко не сразу все получается.

Рисунок 1. Схема выпиливания лобзиком на выпиловочном столике: сверху — крепление выпиловочного столика шурупами. Внизу показаны основные размеры столика и конструкция групповой верстачной доски с четырьмя выпиловочными столиками.

Рабочий процесс

Инструменты и материалы:

  • лобзик;
  • фанера;
  • бумага;
  • карандаш;
  • копировальная бумага;
  • наждачная бумага;
  • кисть;
  • краска.

Рисунок 2. Набор инструментов, необходимых выпиловщику (кроме лобзика): 1 — шило; 2 – буравчик; 3 – дрель; 4 – напильники; 5 – молоток; 6 – плоскогубцы.

Лобзиком удобнее всего работать с фанерой, т.к. она более податлива. В самом начале нужно организовать рабочее место, т.к. «на коленке» что-то сделать весьма непросто. Для начала нужен стол, табурет, подставка и струбцина. Подставка соединяется со струбциной и фиксируется на краю стола — тут и будет проходить весь рабочий процесс (рис. 1).

Теперь в лобзик зажимается пилочка, причем направление зубьев должно быть строго в сторону рукояти (рис. 2), иначе добиться качественной работы будет невозможно, к тому же полотна будут очень быстро лопаться. Процесс фиксации нужно отработать до состояния автоматизма, т.к. будут ситуации, когда это придется делать влет (будет описано ниже).

Теперь можно непосредственно перейти к фанере. Рисунок может быть любой со всевозможными усложнениями или, наоборот, что-то простенькое, как в данном случае (рис. 3) — елочка. Единственное осложнение в данном случае — это сделать точное соотношение пазов, благодаря которому елочка в итоге будет цельной, а швы видно не будет. Для этого сначала нужно выполнить рисунок на бумаге, затем при помощи копировальной бумаги перенести все на фанеру, т.к. рисовать сразу на фанере недопустимо. В итоге рисунок можно подкорректировать только карандашом, т.к. через копирку не всегда переносятся все штрихи.

Рисунок 3. Фанера, подготовленная для выпиливания внутренних замкнутых контуров: (в каждом таком контуре просверлено отверстие для пилки).

Далее можно приступить к вырезанию. Для этого лобзик должен держаться на расстоянии от лица не ближе 30 см, чтобы опилки не попали в глаза (безопасность прежде всего), причем положение полотна в лобзике всегда должно быть перпендикулярно рабочей поверхности, иначе работа существенно замедлится.

Плавные скосы достаточно легко прорезаются, а вот на углах придется делать расширения. Для этого лобзик продолжает двигаться вертикально, но заготовка уже не давит спереди, а медленно вращается. Когда идет выпиливание обзиком из фанеры, инструмент никогда не поворачивается, а все повороты делаются исключительно заготовкой, т.к. это позволит не сломать пилочку, а также не терять скорость исполнения.

На этом выпиливание завершается, а дальше уже идет процесс отделки полученных материалов.

Вернуться к оглавлению

Завершение

Рисунок 4. Схема устройства лобзика.

Затем выпиленные лобзиком из фанеры детали будущей конструкции нужно зашлифовать наждачной бумагой (среднезернистые варианты). Шлифовка продолжается до тех пор, пока результат не будет идеальным.

В самом конце нужно соединить детали между собой и можно покрывать их краской (приветствуется любой аналог). После этого остается только дождаться высыхания.

Перед тем как начать рабочий процесс, фанера для выпиливания в обязательном порядке проверяется на дефекты, т.к. нередко можно обнаружить на материале трещины или расклеивание слоев. Также сразу стоит учитывать, что закупать следует сразу целый набор пилочек (желательно держать их всегда в количестве приближенном к 10), т.к. несколько все равно сломаются.

Если нужно вырезать в материале узор, то придется сначала пробить ту часть, которая пойдет в утиль. Для этого удобно использовать шило либо червячную дрель, хотя при их отсутствии пойдет и обычный коловорот. В отверстие вставляется пилочка, после чего фиксируется в лобзике, а дальше уже по накатанной вырезается.

Создавать можно принципиально любые схемы (рис. 4 и 5), которые далеко не всегда просто реализовать на практике.

Если делать каждую вещь по инструкции, тогда процесс всегда будет занимать минимум времени, при этом издержки тоже будет минимизированы.


moyafanera.ru

Лобзик ручной – Домашняя мастерская

 С помощью обычного, ручного (не электрического) лобзика можно сделать много очень интересных, красивых и нужных вещей из дерева, фанеры. пластика и других не слишком толстых и плотных материалов.
Название этот ручной инструмент происходит от немецкого Laubsäge  – что переводится, как тонкая пила по фанере.
  А вообще лобзик считается изобретением итальянских мастеров, которые с помощью подобного инструмента ещё в середине 16 века выпиливали детали для  интарсии – деревянной мозаики.
    Ручной лобзик представляет собой упругую металлическую дугообразную рамку с рукояткой, в которой с помощью  зажимных винтов закрепляется тонкая и узкая металлическая пилочка.  Перед закреплением пилки концы дуги лобзика слегка сгибаются вовнутрь  руками, а после того, как винты затянуты, рамка благодаря своей U-образной форме и  упругости туго натягивает пилочку.
Так как вручную, пальцами затянуть гайки барашки очень туго, а потом отвернуть их достаточно трудно, можно воспользоваться каким-то инструментом – пассатижами, например, а ещё лучше сделать специальный ключ – простая металлическая пластинка с прорезью под “уши” гайки-барашка. Таким ключом орудовать намного проще и удобнее.
  Выпиливание ручным лобзиком –  увлекательное занятие, которое не терпит спешки, а требует большой аккуратности и тщательности как при нанесении рисунка на поверхность заготовки, так и в процессе пиления. Обычно рисунок наносится с помощью кальки с какого-то заранее подготовленного эскиза.
   Сейчас, с появлением компьютерной техники, принтеров работа мастера с лобзиком намного упростилась. Нет необходимости рисовать узор на фанере или дереве, достаточно отпечатать его на листе бумаги, наклеить на заготовку и пилить по уже готовым линиям рисунка. Если не устраивают  рисунки или чертежи, найденные в интернете, можно сделать свой собственный эскиз на экране компьютера с помощью какого-нибудь графического редактора и тоже распечатать его на принтере. Главное при этом – это обеспечить четкость линий, по которым будет производиться выпиливание лобзиком.
   Эскизов различных поделок с готовыми чертежами в реальных размерах для выпиливания ручным лобзиком в интернете  уйма – разные полочки, фоторамки, светильники, украшения и т.п. При желании можно всегда найти что-то интересное, да ещё добавить немного своего и получится интересная и оригинальная вещица, сделанная своими руками, которую потом преподнести в качестве подарка своим родственникам или друзьям.

     Ручной лобзик – инструмент недорогой, расходный материал – пилочки к нему тоже стоят дешево, да и остальные принадлежности для художественного выпиливания вполне доступны по цене любому.
Места в квартире, если даже нет настоящей мастерской, все эти вещи занимают совсем немного. Потребуется лишь простенький станок для выпиливания с пропилом под пилку и отверстием для губки струбцины, который  можно легко изготовить из небольшого обрезка доски. Струбцина позволит закрепить его в любом месте – на столе или даже на табурете. Желательно ещё иметь дрель или шуруповерт с набором тоненьких сверл, чтобы делать сквозные отверстия а заготовке в случае, когда нужно выпилить какой-то внутренний контур узора. В крайнем случае подойдет обычное шило, которым фанеру можно просто проткнуть насквозь.

* * *

    Я не увлекаюсь художественным выпиливанием ручным лобзиком, но использую его иногда для изготовления некоторых заготовок из фанеры для своих  резных поделок.

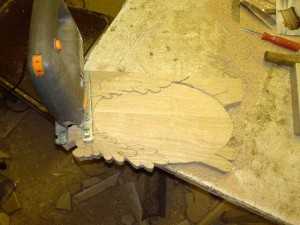

Чаще всего это применяю при работе над шкатулками, когда нужно к ним сделать фигурное дно в виде рыбки. Основание и крышку в этом случае вырезаю электролобзиком из березовых досок.  Можно, конечно, делать и фанерное донышко  с помощью электролобзика, но тогда приходится делать небольшой отступ от линии рисунка, так как  пилка с достаточно крупным зубом рвет фанеру, особенно, если она не очень хорошего качества.
   Выпиливаю ручным лобзиком  из тонких березовых дощечек также заготовки  для брелочков в виде рыбешек, иначе после пилки электролобзика нужно много работать резцом, придавая заготовке нужные размеры. А вот пилочкой ручного лобзика с очень мелким зубом можно пилить практически прямо по контуру рисунка, придать заготовке нужную форму очень точно и в этом случае работы для резца гораздо меньше.
 Пилки для ручного лобзика использую самые простые (такими ещё, наверное, в детстве в доме пионеров выпиливал), но для моих работ они вполне подходят, хотя качество их, мягко говоря, не очень хорошее. На фото, сделанном крупным планом видно, что зубья  у неё совсем не острые, но с фанерой они справляются.

Значительно лучше широко распространенные полотна фирмы “Зубр”. (фото слева).
Тут уже и зубья поострее, да и качество металла намного выше.

Бывают в продаже и качественные пилки с алмазным напылением, но они стоят подороже, да и не всегда их можно найти. Они нужны для точных работ по художественному выпиливанию.
     Пользуюсь также и широкими полотнами, которые тоже можно легко зажать в ручной лобзик.  Ими распиливаю березовые дощечки толщиной 1-1,5 см при изготовлении салфетниц в виде рыбок. Недостаток такой пилки в том, что фигурные резы с малым радиусом поворота ею выполнять сложно, приходится вынимать пилку, делать дополнительные пропилы, чтобы выпилить нужный контур. Но зато на прямых или на криволинейных участках с плавным изгибом можно добиться гораздо большей точности реза, чем при работе с электролобзиком. А мелкий зуб такой пилочки позволяет избежать сколов древесины.

www.instrument-mastera.ru

Художественное выпиливание лобзиком: выбираем и сушим дерево правильно

Художественное выпиливание по дереву по праву можно назвать одним из наиболее популярных видов декоративно-прикладного искусства. Выпиливанием могут заниматься и взрослые, и дети. Если человек любит дерево, обладает усердием, трудолюбием и художественным видением, он наверняка освоит это дело и будет получать удовольствие и от процесса создания различных изделий, и созерцания результатов своей работы.

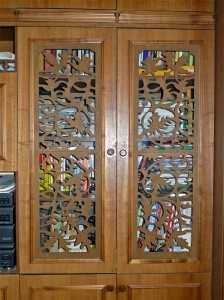

Мастера-выпиловщики создают великолепные узоры и картины на дереве, им под силу сделать шедевры, которые смогут украсить любой интерьер. С помощью выпиливания можно изготовить массу полезных и красивых вещей: полочки и абажуры, ларцы и шкатулки, рамочки, кулоны, пазлы, подсвечники, вазочки и конфетницы, а также всевозможные поделки и сувениры. Выпиленными декорами можно украшать мебель, используя их в качестве накладок. Великолепно смотрятся дверцы шкафов и тумбочек с филенчатыми вставками с ажурным узором.

Уменьшение содержания влаги до 8% за 7 дней с сушилкой для древесины ФлексиХИТ

Чтобы приступить к изготовлению задуманной вещицы, нужно тщательно подготовиться к рабочему процессу. В первую очередь запастись необходимыми инструментами и материалом. Основным рабочим инструментом мастера-выпиловщика является лобзик. Раньше мастера использовали ручной лобзик, но сегодня большинство из них отдают предпочтение точному и высокопроизводительному электрическому варианту.

Кроме того, в ящике для инструментов обязательно должна быть ножовка, дрель с разными сверлами, плоский, трехгранный и полукруглый напильники, небольшой молоток для заколачивания гвоздиков, плоскогубцы, кусачки, отвертка, перочинный нож и стамеска. Потребуется также станок-подставка и, несомненно, художественный талант для создания собственных чертежей или подборка уже готовых зарисовок.

Художественное выпиливание всегда начинается с выбора и тщательной подготовки рабочего материала. Обычно для этих целей выбирается фанера или натуральное дерево.

Фанера проста в обработке и не требует никакой специальной подготовки перед началом работы. Чтобы приступить к изготовлению изделия, достаточно слегка обработать поверхность фанеры шкуркой и перевести на нее рисунок. Купить ее можно в любом строительном магазине. Ввиду доступности данного материала ему отдают предпочтения новички. Это идеальный вариант для начинающих выпиловщиков, которым важно потренироваться и набить руку.

Умелые мастера в большинстве своем отдают предпочтение дереву. О достоинствах натуральной древесины можно говорить бесконечно. Великолепная текстура, цвет, запах, экологичность и долговечность этого материала, делают его бесспорным лидером среди прочих, созданных руками человека. Однако подготовить дерево для выпиливания гораздо сложнее, чем фанеру, и начать нужно с выбора подходящей древесины.

Выбор древесины для выпиливания


Древесные волокна можно сравнить с тонкими трубочками, вытянутыми вдоль ствола. Они с трудом поддаются разрыванию, но при этом их легко расщепить, смять или скрутить. В зависимости от того, как распилен ствол, годичные кольца образуют на срезе разнообразные красивые узоры, которые принято называть текстурой. Разные способы распила позволяют получить разные узоры: продольный распил дает рисунок из параллельных линий, косой — из извивающихся, волнистых.


Сердцевина — это слабая часть дерева. У некоторых пород ее можно легко продавить пальцем, из-за чего заготовки, сделанные из центральной части ствола, не применимы для художественного выпиливания.

Наиболее подходящими для работы лобзиком породами деревьев являются береза, липа, сосна, ель, клен, ясень, орех, бук, груша и карельская береза. Выбирая для работы заготовки из хвойных пород, нужно обратить внимание, чтобы на них не было смолы.

Нужно знать: для выпиливания лобзиком нельзя использовать древесину дуба, она очень твердая и при этом хрупкая, поэтому сложна в обработке и легко ломается.

Выбор древесины — это первый этап подготовки материала, второй, очень важный, трудоемкий и длительный, — ее сушка.

Правильная сушка древесины для выпиливания

Дощечки, предназначенные для выпиливания, обязательно должны быть хорошо высушены. Использовать сырой материал нельзя, так как при высыхании готовое изделие деформируется и растрескается.

Не подойдет также древесина, которая была высушена на солнце или над огнем, ввиду неравномерного прогрева на ней появляется множество трещин. Подобную картину можно наблюдать в лесу: на бревнах, лежащих под открытым солнцем, образуются глубокие продольные трещины.

Древесину для выпиливания нужно сушить медленно, желательно, в помещении с постоянно одинаковой температурой и влажностью, где нет сквозняков и правильно устроена вентиляция. Такая сушка называется естественной.

Естественная сушка древесины


Процесс естественной сушки прост и понятен: усушка должна происходить в нормальных условиях, чтобы дерево не коробилось и не растрескивалось. Главное, обеспечить одинаково свободный доступ воздуха ко всей поверхности древесины. Но для того чтобы дерево высохло правильно, должны пройти месяцы, а ждать так долго у многих мастеров нет ни возможности, ни желания.

На деревообрабатывающих предприятиях доски укладывают в специальные сушилки на некотором расстоянии друг от друга и сушат при невысокой температуре. Это позволяет существенно сократить время сушки материала с минимальными последствиями для его качества.

А можно ли ускорить процесс сушки дерева в домашней мастерской? Можно, если создать аналогичные условия: выделить теплое помещение с периодической циркуляцией воздуха или соорудить сушильный шкаф. Это позволит обеспечить равномерную ускоренную сушку. Вот только отдать под сушку отдельное помещение, да еще и со всеми требуемыми условиями, бывает весьма непросто, а в бытовой сушильный шкаф одновременно можно поместить ограниченное количество заготовок.

Равномерная ускоренная сушка без проблем

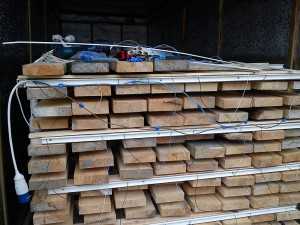

На сегодняшний день существует отличный способ обеспечить равномерную ускоренную сушку древесины — использование инфракрасных кассет. Размещенные между слоями досок в штабеле эти кассеты позволяют быстро и без потери качества сушить любые объемы пиломатериалов. А главное, что использовать их можно и в помещении, и на улице. При этом для качественной сушки потребуется от нескольких дней до нескольких недель в зависимости от вида древесины.

Техника выпиливания позволяет создавать удивительно красивые вещи, а умение правильно и быстро подготовить материал дает возможность не прерывать технологический процесс надолго. Наслаждайтесь творчеством!
