Выпиливание из фанеры лобзиком по чертежам
Выпиливание из фанеры лобзиком по чертежам – это увлекательное занятие для любителей handmade. Ажурными изделиями можно декорировать предметы мебели, интерьера, делать настенные панно, шкатулки и т. д.
Работа выполняется как ручным, так и электрическим лобзиком. Нужно приготовить свободное место за столом или верстаком, закупить необходимые материалы и, самое главное — подготовить шаблон, нарисовать рисунок или сделать чертеж.
Рассмотрим в статье подробнее, как делают выпиливание из фанеры лобзиком по чертежам, как правильно переносят шаблон на фанеру, как подбирают качественную заготовку.
Материалы для работы
- Фанера без сучков хорошего качества толщиной от 3 до 5 мм.
- Наждачная бумага двух видов зернистости – мелкая и крупная. Для того чтобы слои очищались равномерно, нужно во время шлифовки подкладывать прямоугольную дощечку.
- Лобзик ручной или электрический. Если при выпиливании из фанеры лобзиком по чертежам рисунок получается тонкий, с поворотами, радиусом меньше 2,5 см, то лучше пользоваться ручным инструментом, чтобы не испортить шаблон.
- Морилка (по желанию).
- Лак. Лучше всего использовать акриловый, он не имеет запаха и быстро сохнет.
- Дрель. Понадобится для того, чтобы сделать отверстие для пилки лобзика.
Как делать шаблон?
Если вы не умеете рисовать, но есть желание заняться выпиливанием из фанеры лобзиком, чертежи можно брать на многочисленных сайтах интернета. Нужно найти необходимый орнамент или рисунок и отпечатать его в натуральную величину.
Переносят шаблон на фанеру только после тщательной ее обработки, для нанесения используют шариковую ручку или простой карандаш средней твердости. Некоторые используют копирку.
Затем на фанере тщательно выводится рисунок, корректируются все неровности.
Подготовка фанеры
Перед началом работы по выпиливанию ручным лобзиком из фанеры по чертежам нужно предварительно подготовить основу. Сначала для удобства выпиливают необходимый размер, приложив шаблон к листу фанеры.
После того, как будет подготовлен нужный размер, отшлифуйте поверхности.
Сначала лист фанеры нужно обработать крупной наждачной бумагой, подойдет №120. Затем протереть поверхность сухой ветошью. Дальше материал шлифуется мелкой наждачкой, например, №80. Стряхивается древесная пыль только сухой тряпкой.
Начало работы
После того, как поверхность фанеры приобретет ровную структуру, перенесите рисунок по шаблону. Чтобы начать выпиливание лобзиком, нужно сделать отверстие для пилы дрелью. Вставив пилку, хорошо закрепите ее с двух сторон ручного лобзика. Если инструмент используется электрический, тогда лобзик необходимо закрепить на специальной стойке, чтобы он не вибрировал и не портил ровные линии.
Работу выполняют не спеша, аккуратно, соблюдая технику безопасности.
Когда весь рисунок будет вырезан, отшлифуйте внутренние боковые срезы.
Последний этап
Чтобы картинка или часть мебели приобрела законченный вид и дольше сохранилась, нужно ее обработать лаком. Если вы хотите придать какой-то другой оттенок изделию, то сначала нанесите морилку, а после высыхания – лак.
После нанесения первого слоя лака, нужно дать ему хорошенько просохнуть, затем мелкой наждачной бумагой еще раз обработать поверхность, так как лак может поднять ворс на фанере. Последний окончательный слой лака наносят после протирания изделия сухой ветошью.
После ознакомления с нашими рекомендациями, можете приступать к выпиливанию лобзиком из фанеры по чертежам. Фото готовых изделий и шаблонов, имеющихся в статье, можете использовать в качестве примера начинающему мастеру.
с чего начать и что можно сделать, как выбрать инструмент, а также техники резьбы и примеры поделок
Любая резьба по дереву, в том числе и художественное выпиливание лобзиком, сочетает в себе множество разных искусств и ремесел, от живописи и скульптуры до столярного и ювелирного мастерства. За сотни лет мастерами выработано множество разных направлений этого искусства и ремесла. Есть крупногабаритные изделия прикладного назначения, например, наличники, мебель. Есть и миниатюрные шкатулки, скульптуры, украшения.
Содержание
- Что представляет из себя художественная резьба
- С чего начать изучение
- Какой инструмент нужен
- Ручной
- Ручной электрический
- Настольный электрический
- Какую фанеру использовать
- Какую пилку выбрать
- Что еще понадобится для творчества
- Подготовка инструмента к работе
- Обзор основных приемов выпиливания
- Техники резьбы для начинающих
- Распространенные проблемы
- Почему заедает пилку и как это устранить
- Почему появляются сколы, как пилить без них
- Дерево вместо фанеры
- Примеры поделок или что можно сделать своими руками
- Художественная резьба для детей
- Сейчас читают
Что представляет из себя художественная резьба
Это одна из разновидностей резьбы по дереву. Её главное отличие – не поверхностные, а сквозные криволинейные прорезы, которые составляют орнаменты, фигуры, детали изделий и прочее. На фото – простой пример такой работы:
Очевидно, что эффективно выполнить такую работу можно только лобзиком.
Разумеется, потребуются вспомогательные инструменты.
При желании, прорези можно сделать и без лобзика. Например, пробить стамесками, прямыми и закругленными, использовать фрезы для полукругов и окружностей. Но такие варианты работы медленнее и некачественнее, чем с использованием лобзика. Поэтому такой способ обработки древесины называется именно «выпиливание лобзиком», т.к. этот инструмент является основным.
С чего начать изучение
Изучение этого ремесла лучше начать с ознакомления с полным рядом самых разных изделий, которые делают таким способом. Это и мелкие изделия, которые ближе к ювелирным, и крупногабаритные детали малой архитектурной формы – веранды, беседки и т.д.
Среднее между ними – предметы мебели, интерьера. Выбирается то, что ближе, востребовано, доступнее к возможностям площади мастерской, на что есть сбыт, желание сделать своими руками для души или как стартап бизнеса.
После выбора предмета, который предстоит сделать, изучается, как он делается и что для этого потребуется.

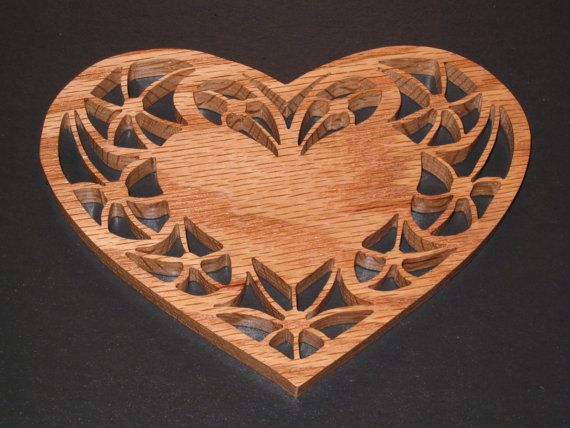

Примеры работ. Изделия на фото ниже относятся к простым художественным.
Для начала нужны именно простые мотивы. Далее можно перейти к более сложным.
Пример другого направления: резной погонаж для наружного или внутреннего интерьера, плоские балясины для лестниц, заборов:
Какой инструмент нужен
Все задачи выполняются разными инструментами. Применяются 3 основных группы инструмента, работающего по принципу лобзика.
Ручной
Это простейший вариант, пилки разных размеров, которые удерживается в рамках. В принципе, лобзиком можно назвать и пилку по металлу в рамке, и маленькую лучковую пилу по дереву. Но классически так называется ювелирный лобзик, короткая тонкая пилка в высокой рамке.
Ручной электрический
Электролобзик имеет ряд преимуществ и минусов в сравнении с простым ручным инструментом. Он пилит быстро и легко. Усилия мастера только в том, чтобы точно направить его пилку.
Минус в том, что этот инструмент достаточно неуклюжий.
Пилка закреплена только одним концом в штоке. Поэтому склонна уходить в сторону от разметки. Визуальный контроль за ходом пилки несколько затруднен.
Поэтому тончайшие и точные работы выполняются ручным инструментом, более грубые – электрическим.
Если вам нужен электрический лобзик, то перед покупкой настоятельно рекомендуем познакомиться с 9 советами, которые помогут выбрать электролобзик.
Настольный электрический
Это вариант мобильного (ручного) электролобзика. Отличие только в том, что он стационарный. Если ручной инструмент передвигается по заготовке, то в стационарном заготовку протаскивают под пилкой. По этой причине труднее работать с крупногабаритными деталями.
Вместе с тем, среди настольных вариантов есть высокоэффективные и производительные инструменты. Особенно те, которые работают по принципу ленточной пилы. Вместо пилки у них по кругу на двух направляющих колесах проходит замкнутая пильная лента. В чистом виде такой инструмент называется не лобзиком, а именно настольной ленточной пилой.
Но на нем вполне можно выполнять задачи для лобзика.
Есть также стационарные лобзики разной мощности и классического исполнения, где пилка совершает возвратно-поступательные движения. При этом на некоторых моделях она закреплена не одним концом в ведущем штоке, но и вторым в пассивном (ведомом) штоке, что делает пропилы более точными.
Какую фанеру использовать
Фанера — популярный материал для такой резьбы. Внешне она имитирует дерево. При этом меньше склонна к усыханию, образованию трещин и короблению. Это достигается тем, что отдельные слои при склейке укладываются поочередно вдоль и поперек волокнами. При этом волокна одного слоя работают на поперечное растяжение, другие на продольное, что удерживает материал от трещин.
Выбирают фанеру по сортности и толщине. В продаже можно найти листы пяти сортов, от первого до высшего (элитного) сорта. Фото образцов:
Выбор по качеству зависит от вида изделия, которое предстоит делать. При продаже листы фанеры не режут.
Из листа фанеры 2-4 сорта размером, например, 1,5х1,5 м можно вырезать наиболее качественные куски. Вместе с тем нужно следить, чтобы низкосортная фанера не слоилась.
Покупать шлифованные листы не всегда есть смысл, так как изделия после изготовления чаще всего шлифуют наждаком «нулевкой».
Второй параметр выбора – толщина листа. В продаже можно найти листы толщиной от 3 мм до 30 мм. Также продается специальная фанера толщиной до 50 мм.
Фанера толщиной от 5 мм пилится труднее, но дает большую прочность изделию. Толщину подбирают, исходя из оптимального соотношения «достаточная прочность Х возможность, легкость пропила Х цена.
Стоимость листа возрастает почти прямо пропорционально его толщине.
Какую пилку выбрать
Для ручных ювелирных лобзиков используются стандартные универсальные пилки по металлу и другим материалам. Принцип выбора: чем сложнее профиль, тем уже полотно. Широкое полотно хуже «маневрирует» в прорези.
Полотно по металлу пилит точно, не рвет материал, но может пилить слишком медленно. Когда нужна скорость, подбирают пилки с более крупным зубом.
Кроме того, мастера рекомендуют приобретать полотна российского производства. В крайнем случае не самый дешевый «добротный китай» под брендом уважаемой корпорации из ЕС или США.
Для ручных электрических лобзиков рекомендуются пилки Т101АО фирмы Бош, они выполнены с прямым зубом из стали HCS. Примечательно, что производитель рекомендует для фигурной резьбы и другие полотна, с косым зубом, но они сильнее рвут кромки пропила.
Более подробно про виды пилок электролобзика и их выбор читайте в нашем подробном руководстве здесь.
Ленты и пилки для стационарных станков подбираются в зависимости от конструкции, рекомендаций производителя и задач. Иногда требуется вырезать не одну, а целую стопку заготовок по одному шаблону. Самый подходящий вариант для таких задач выбирается при реальной работе путем проб.
Что еще понадобится для творчества
Для начала необходим эскиз будущего изделия. При выборе профилей, рисунков и орнаментов можно пользоваться как традиционными источниками, книгами и журналами, так и средствами интернета. В сети огромное множество, как фотографий готовых изделий, так и чертежей и лекал. Можно использовать три типа прообразов, эскизов:
- полностью готовые эскизы, лекала или чертежи;
- готовые источники, измененные на свое усмотрение;
- полностью уникальные собственные эскизы.
Кроме лобзика, потребуется множество вспомогательных инструментов и средств. Точный перечень привести невозможно, все зависит от технологии и размеров будущего изделия. Но обязательный перечень того, что потребуется составить можно, вот он:
- дрель или шуруповерт со сверлами или фрезами. Если прорезь замкнута, не начинается с края заготовки, для ввода пилки сверлят отверстия;
- разметочный инструмент: циркуль, линейка, угольник, рулетка, карандаш, шило для накалывания центра отверстий и т. д;
- набор круглых и плоских надфилей и напильников или приспособлений из наждака для доработки внутренних плоскостей заготовки.
д;Для комбинированный технологии, лобзик плюс поверхностная резьба или обработка на токарном станке, требуются отдельные инструменты.
Подготовка инструмента к работе
При подготовке ручного лобзика самое важное правильно вставить пилку и обеспечить натяжку полотна с помощью резьбового крепления. Ослабленная пилка будет болтаться, гнуться, не сможет обеспечить ровный пропил и может сломаться. Перетянутая может сразу лопнуть.
Натяжка определяется пробным пилением. Сначала лучше не дотянуть. Если полотно гнется при пилении, его подтягивают на четверть оборота винтового крепления. Возможно, придется сделать несколько раз до тех пор, пока пилка не начнет стабильно пилить. При определённом опыте мастер сразу точно регулирует натяжку.
Пилки с косым зубом вставляют так, чтобы острие было направлено вперед, по ходу пиления.
Прямозубые пилки вставляют любой стороной, кроме случаев, когда направление пиления указано стрелкой на полотне.
Могут встречаться рамки лобзиков без винтовой регулировки натяжки. В таких конструкциях подпружинена сама рамка. Перед монтажом пилки рамку сжимают специальным эксцентриковым зажимом, который должен быть в комплекте, или с помощью подручных тисков, струбцин, зажимов. Затем вставляют пилку и зажим снимают. Подпружиненная рамка раскрывается и сама обеспечивает оптимальную силу натяжки.
Сложные электроинструменты подготавливают согласно Инструкции по эксплуатации, или общеизвестными способами.
Обзор основных приемов выпиливания
Отличают два основных приема:
- наружный, со входом в заготовку от края;
- внутренний, с введением пилки в отверстие и последующей ее фиксацией в рамке лобзика.
Когда в заготовке есть и внутренние и внешние профили, выпиливание начинают с внутренних. Если начать с внешних, потом может быть труднее удерживать заготовку.
Техники резьбы для начинающих
Важна организация рабочего места. Мастер должен работать сидя в удобной позе, не сгибаясь и не дотягиваюсь руками до места работы. Для мелких деталей используется выпиловочный столик.
Они есть в продаже. Но для приобретения первого опыта лучше вырезать его своими руками из куска толстой фанеры или доски по следующим чертежам:
Столик крепится к большому рабочему столу струбциной или саморезами.
В некоторых случаях удобнее зажать заготовку струбциной вертикально, тогда пилить надо будет не сверху вниз, а горизонтально, что удобнее.
Распространенные проблемы
При работе с разным материалом и инструментом возникают различные проблемы, но есть и общие для всех видов работ.
Почему заедает пилку и как это устранить
Если пилка застревает сразу, в начале работы, это значит:
- полотно слабо натянуто;
- пилка не подходит для этого материала;
- материал слишком толстый для этого инструмента.
Когда начинает застревать после плавного и ровного пропила, это означает:
- полотно ослабло, нужно подтянуть;
- выкрошились или затупились зубья, все или часть;
- застревает на повороте – полотно слишком широкое для резкого поворота в полукруге малого диаметра;
- изменилась структура заготовки, попался сук.
Почему появляются сколы, как пилить без них
Для художественного выпиливания лобзиком без сколов используются подходящие пилки. Чаще всего материал рвут лезвия с крупным зубом или с неправильным наклоном. Также на появление сколов может повлиять пиление рывками или дефект заготовки, отслоение древесины или слоя фанеры.
Дерево вместо фанеры
При всех плюсах фанеры, этот материал имеет свой недостаток. Это индустриальный материал, а не полностью природный, как чистое дерево. К тому же фанера делается преимущественно из березы, которая не имеет красивой текстуры, рисунков волокон и цвета, какие есть у некоторых других пород дерева.
Поэтому даже высокохудожественные изделия из фанеры не имеют той притягательности и очарования, как чисто деревянные.
До начала массового производства фанеры вся резьба проводилась на дереве. Многие старинные изделия целы до сих пор, поэтому дерево также хорошо подходит для художественного выпиливания лобзиком.
При этом надо быть готовым к тому, что заготовка даст трещину или покоробится уже во время работы или сразу после неё. Чтобы этого избежать, следует использовать только хорошо подготовленную древесину:
- полностью и равномерно высушенную по всему массиву;
- выдержанную в срок, достаточный для того, чтобы проявились все внутренние напряжения в виде трещин и короблений.
Примеры поделок или что можно сделать своими руками
Здесь перед любителями, которые затем могут стать профессионалами, открываются безграничные возможности. Технология позволяет как придавать внешнюю форму изделию, так и выполнять орнаменты на разных поверхностях, от шкатулок до ажурных лестничных ограждений или резных наличников.

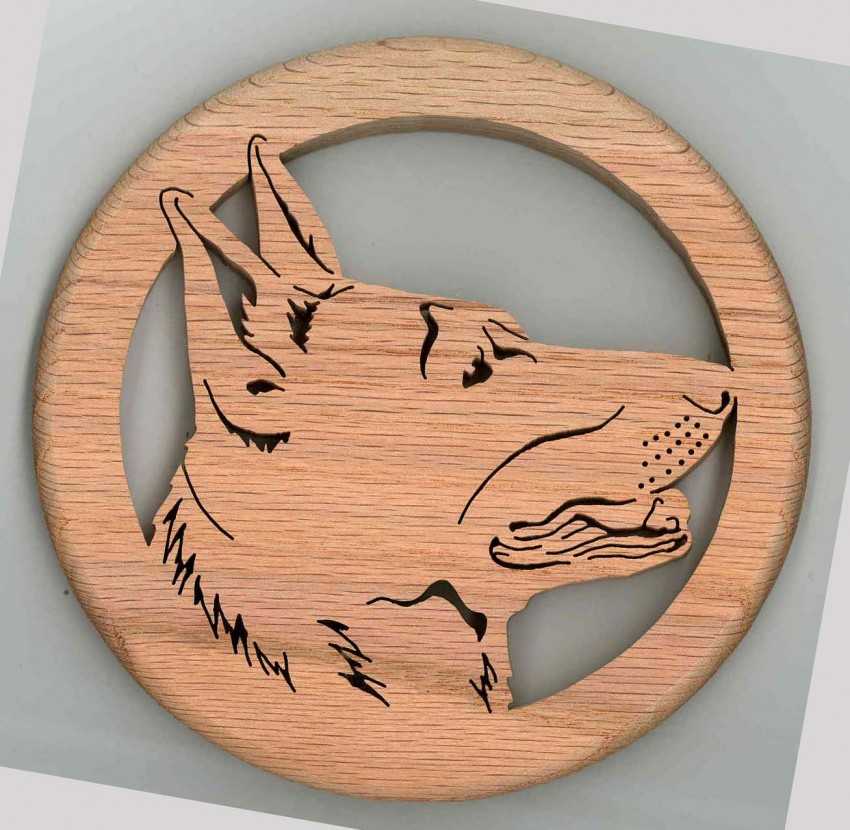

Рассмотрим простые примеры работ. На фото ниже, чисто художественное изделие, не имеющее прикладного значения.
Художественно-прикладное изделие, вешалка для прихожей, кухни или ванны.
Художественная резьба для детей
Полное описание художественного выпиливания лобзиком для детей и начинающих взрослых, включая практическое задание, можно найти в учебнике «Технология» для 5 го класса.
Простая и понятная иллюстрация из курса:
Однако обязательная школьная программа неминуемо несет оттенок принуждения. Если ребенку не нравится это занятие, он может потерять интерес к этому на всю жизнь. И наоборот, даже в более раннем возрасте это может увлечь ребенка.
Занятие тренирует моторику рук, художественное воображение, привычку к созиданию. Сделанная своими руками вещь придает уверенности в себе, поднимает планку оценки своих возможностей. Поэтому можно попробовать показать ребенку простое изделие и предложить сделать что-то подобное самому.
Нельзя забывать про технику безопасности. Ребенок меньше осознает вероятность и возможный источник травмы, чем взрослый. Комментарии по технике безопасности к иллюстрациям выше.
Слева: поза выбрана правильно, глаза далеко от пилки. Если полотно лопнет, то оно не принесет вреда.
Справа: большой палец руки находится слишком близко к пилке. Безопаснее зажать заготовку струбциной, а руку держать подальше.
Кроме школьного курса, стартовые знания можно дополнить по видео, урок 1 и далее:
В наш век поточных конвейерных производств любое штучное уникальное изделие вызывает интерес. Разумеется, на одном экземпляре много заработать не удастся, с точки зрения бизнеса следует опять же налаживать поточное производство.
Тем не менее, художественное выпиливание лобзиком может быть перспективным для тех, кому это интересно, просто как полезное хобби, изготовление подарков близким или как изготовление первого опытного экземпляра.
Сейчас читают
- Все про карбюратор мотоблока, от регулировки до ремонта
- Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
- 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
- Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
- 7 популярных способов изготовления культиватора своими руками
11 советов о том, как резать фанеру без сколов
by Scott | 20 января 2019 г. | Блог
Мы все были там, вырезая фанеру на критически важной части нашего проекта, и мы думаем, что во время резки все идет отлично. Все казалось хорошо, пока мы не закончили резку и при дальнейшем осмотре не поняли, что все вырезано.
Итак, я дам вам 11 различных советов, как резать фанеру без сколов.
- Замедленный валок. Замедление в процессе резки поможет уменьшить или устранить сколы и осколки. Теперь будьте осторожны, потому что это обоюдоострое утверждение. Медленное движение может увеличить риск сжигания фанеры.
2. Купите пильный диск с 80 зубьями. Большинство из них созданы с учетом листовых товаров. Эти зубья меньше и снижают риск сколов фанеры.
3. Используйте малярную ленту или липкую ленту. Наклеивание малярной ленты на то место, где вы планируете резать, имеет огромное значение. Лента помогает удерживать волокна вместе. Если этим методом будет выполняться много надрезов, я рекомендую следить за лезвием на предмет остатков клея. Этот остаток можно удалить уайт-спиритом или спиртом.
4. Держите детали на настольной пиле. Попробуйте использовать катящуюся пилу, установленную на нужной высоте. Дополнительная рука также может быть полезна, если подставка для роликов недоступна
5.
Опорные элементы при использовании циркулярной пилы могут быть выполнены с использованием куска жесткой изоляции. Это даст 100-процентную поддержку на протяжении всего разреза. Если жесткая пена недоступна, несколько козлов станут вашим следующим лучшим другом.
6. При использовании настольной пилы приклад должен быть плотно прижат к упору. Снижает заедание и удерживает головку лезвия прямо сквозь волокна древесины для чистого среза.
7. Используйте вставку с нулевым зазором при работе с настольной пилой
8. Сделайте надрез на расстоянии около 1/32 дюйма, чтобы отделить древесные волокна, прежде чем выполнять рез на полную глубину.
9. При использовании циркулярной пилы используйте направляющую для кромок или изготовьте ее, чтобы получить прямой разрез, чтобы вы могли делать надрезы на заготовках.
10. Прикрепите упор с нулевым зазором к циркулярной пиле, чтобы поддерживать древесные волокна на всем протяжении пропила.
11. Всегда режьте лучшей стороной вниз. Отрыв происходит сверху, когда лезвие выходит и захватывает верхний слой шпона.
Резка фанеры без сколовОбучение резке фанеры без сколов Терпение. Терпение, чтобы притормозить и подумать о том, как поддерживать древесные волокна во время распила.
Где-то во время моих путешествий я слышал, как кто-то объяснил мне, что рубить дрова — это все равно, что резать кулак, полный соломинок. Соломинки имитируют большие древесные волокна, и попытка разрезать их крестообразно работает хорошо. Хотя, пока вы не доберетесь до последних нескольких соломинок, прорезать их будет сложно, потому что эти соломинки не поддерживаются.
В моем магазине всякий раз, когда я вырезаю, это высокая видимость и окончательный размер, по умолчанию я возвращаюсь к этому и думаю о своей заготовке как об этих соломинках. Это может помочь вашей работе с деревом или не помогло мне.
Заключение
Существует несколько методов предотвращения сколов фанеры.
Если вам понравилась эта статья, обязательно поделитесь ею с друзьями.
Внутри The Kerf Woodworks предлагает множество различных услуг, которые помогут вам, как производителю мебели из Талсы. Если вы можете себе это представить, мы можем построить это для вас!
Stop Tearout in Plywood — The Wood Whisperer
На создание этой статьи меня вдохновил вопрос Стива. Он пишет:
Я недавно начал собирать книжные шкафы и столкнулся с проблемой. Я решил использовать березовую фанеру для кабинета, которую купил у торговца лиственными породами здесь, в Далласе.
Все было хорошо, пока я не начал поперечные пропилы и не обнаружил надрыв верхнего слоя фанерной поверхности. Я остановил это, сделав все свои разрезы с помощью специальной пилы и фанерного лезвия. Но при разрезании дадо у меня все же было немного надрыва. Мне нравится использовать эту фанеру, потому что она недорогая. Итак, мой вопрос: как остановить разрыв на фанере?
Есть несколько важных вещей, которые вы можете сделать, чтобы предотвратить разрыв фанеры. Во-первых, используйте пластину с нулевым зазором на настольной пиле. Пластина с нулевым зазором полностью поддерживает древесные волокна прямо на линии реза, что значительно повышает качество реза. Вы можете купить заготовки-вкладыши, специально изготовленные для вашей пилы, или просто сделать их самостоятельно из фанеры или МДФ.
Второе, что вы можете сделать, это использовать высококачественный диск с большим количеством зубьев. Обычно я использую 40-зубый диск Forrest Woodworker II или Tenryu Gold Medal с 40 зубьями, и они прекрасно работают.
Но если вы все еще получаете разрывы, вы можете попробовать лезвие с 60-80 зубцами, такое как это от Фрейда. Больше зубьев означает более гладкий срез и меньшее количество разрывов. Вы также заметите, что ключевым элементом этого конкретного лезвия является Hi ATB (переменный скос). Это означает, что зубья на лезвии фрезерованы под большим углом для более эффективного надрезания фанеры, что создает меньший разрыв.
Теперь, что касается лезвия цапфы, все сводится к остроте и свойствам вашего конкретного набора лезвий цапфы. Некоторые из более бюджетных наборов дадо дадут вам возможность вырваться наружу, что бы вы ни делали. Но наборы пазов более высокого качества будут производить свободные разрезы до тех пор, пока они не начнут затупляться, после чего вы отправите их на заточку. Я использую Forrest Dado King, который я купил около 6 лет назад. Но до этого я использовал этот дадо-набор Фрейда с отличными результатами. На самом деле, я по-прежнему считаю, что этот набор Фрейда — лучший баланс цены и качества.
