Обуховская промышленная компания - Кабельный ввод. Фонтанная арматура





 Рис.1 Кабельный ввод АФЭН 21-65-400. 3D макет. Общий вид и сечение







Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную ЭЦН. Сальник кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Изготовлен сальник кабельного ввода из резины В-14 ТУ 38-005-1166-98, используемой в большом диапазоне температур: от - 60°С до + 100°С. Он работает при значительной осевой деформации, создаваемой конструктивными элементами.

Использование нашего кабельного ввода обеспечивает удобство выполнения монтажных и демонтажных операций.

Универсальность кабельного ввода определяется разнотипностью диаметров отверстий под жилы кабеля и присоединительной резьбы.





Рис. 2  Кабельный ввод Н05.200





Номенклатура кабельных вводов

В настоящий момент «Научно-производственное предприятие Обуховская промышленная компания» изготавливает

кабельные вводы следующих типов:



1) Тип Н05.200 (рис. 2):
  • Н05.200.000.00,
  • Н05.200.000.00-03,
  • ВК.1.21.000.00-01,
  • ВК.2.21.000.00-01.



2) Тип АФЭН 21-65 (рис. 1):
  • АФЭН 21-65-400М (рис.3),
  • АФЭН 21-65-400МВ,
  • АФЭН 21-65Э-400 (рис.4),
  • АФЭН 21-65Э-400В,
  • АФЭН 21-65-400,
  • АФЭН 21-65-400В.







Рис. 3  Кабельный ввод АФЭН 21-65-400М. Общий вид и сечение.





Технические данные кабельных вводов



КАБЕЛЬНЫЙ ВВОД ПАРАМЕТР
Давление при испытаниях,
 МПа
Номенкдатура силовых кабелей Присоединительная резьба по ГОСТ 633-80 Диаметр
отверстий под
жилы кабеля,
мм
Число сальников, шт.
Н05.200 21 3х10; 3х16;3х25 НКТ 48 9 5
Н05.200-03 НКТ 60 9
ВК.1.21 7
ВК.2.21 9
АФЭН 21-65-400М 9;11 1
АФЭН 21-65-400МВ НКТ 60
АФЭН 21-65Э-400 НКТ 60
АФЭН 21-65Э-400В НКТ В 60
АФЭН 21-65-400 НКТ 60 2
АФЭН 21-65-400В НКТ В 60





 Рис. 4  Кабельный ввод АФЭН 21-65Э-400. Общий вид и сечение.









Габаритные размеры кабельных вводов



КАБЕЛЬНЫЙ ВВОД ГАБАРИТНЫЕ РАЗМЕРЫ
Диаметр,
 мм
Длина в затянутом состоянии,
 мм
Масса,
 кг
Н05.200  73 255 3,25
Н05.200-03
ВК.1.21
ВК.2.21
АФЭН 21-65-400М 70 250 3,4
АФЭН 21-65-400МВ 70 250 3,85
АФЭН 21-65Э-400 132 517 7,88
АФЭН 21-65Э-400В 132 517 9,7
АФЭН 21-65-400 83 329,5 7,46
АФЭН 21-65-400В 83 329,5 7,35





ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высокачественные кабельные вводы для фонтанной(устьевой) арматуры ведущим российским и зарубежным компаниям. Кабельные вводы нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.

Для заказа продукции звоните по телефонам:
8(831)295-50-58, 8(831)293-41-30.
Пишите:
е-mail: [email protected]







opk-oil.ru

комбинированный кабельный ввод - патент РФ 2280755

Изобретение относится к нефтяной промышленности и может быть применено для безразъемного соединения кабеля электропогружного насоса с наземной станцией. Кабельный ввод содержит корпус, уплотнение, обеспечивающее герметичность кабеля по жилам в изоляции, прокладку и манжету, внутренние каналы которых соответствуют размеру кабеля в броне, установленный на них ствол, имеющий внизу канал по размерам кабеля в броне, в средней части цилиндрический канал, а вверху конусную полость. Уплотнение выполнено с опорной и нажимной прокладками и размещено в конусной полости ствола. Кабельный ввод снабжен установленной на наружной поверхности корпуса гайкой и фланцевой грундбуксой, связанной посредством шпилек с гайкой. Повышается безопасность, обеспечивается универсальность применения. 1 ил.

Рисунки к патенту РФ 2280755

Изобретение относится к нефтяной промышленности и может быть применено для безразъемного соединения кабеля электропогружного насоса с наземной станцией.

Известно безразъемное соединение электропогружного насоса с наземной станцией. В планшайбе фонтанной арматуры, установленной на устье скважины, имеется кабельный ввод [1]. В зоне кабельного ввода с кабеля снимается броня. На жилы в изоляции надеваются разрезные опорная прокладка, манжета, нажимная прокладка. Все это вкладывается в корпус и через втулку зажимается гайкой. Кабельный ввод обеспечивает герметичность при давлении 21 МПа.

Однако при данной конструкции кабельного ввода кабель с жилами без брони находится в скважине. В процессе эксплуатации арматуры возможны:

- механические повреждения изоляции жил при спуско-подъемных операциях;

- разрушение изоляции жил средой скважины;

- декомпрессионное разрушение изоляции жил;

- скручивание жил при затяжке гайки.

Известно разъемное соединение электропогружного насоса с наземной станцией - электрическая система фирмы «FMC» [2]. В отверстие в планшайбе герметично закреплена нижняя часть коннектора. Кабель нижней части коннектора сращивают с кабелем, идущим от электропогружного насоса. Собирают фонтанную арматуру. Сращивают верхнюю часть коннектора с кабелем, идущим к наземной станции. С помощью накидной резьбовой гайки соединяют верхнюю и нижнюю части коннектора. Коннектор обеспечивает электрическую и гидравлическую безопасность соединений.

Однако он сложен в изготовлении и для сборки коннектора и сращивания кабеля требуются специально подготовленные электрики. Сращивание кабеля на скважине очень трудоемкий процесс.

Известна выбранная в качестве ближайшего аналога конструкция кабельного ввода [3]. В зоне кабельного ввода с кабеля снимают броню, на жилы, покрытые изоляцией, надевают уплотнение и вкладывают его в корпус, приваренный к планшайбе. На кабель надевается фланцевая грундбукса, которая шпильками с гайками зажимает уплотнение. Кабельный ввод обеспечивает герметичность при давлении 14 МПа.

Однако при данной конструкции кабельного ввода остаются недостатки предыдущей конструкции, за исключением отсутствия повреждения жил от скручивания

Техническим результатом изобретения является возможность установки электрически и гидравлически безопасного комбинированного кабельного ввода на все типы фонтанных арматур.

Указанный технический результат достигается тем, что на кабель в броне, пропущенный через корпус кабельного ввода, надевают прокладку, манжету и вкладывают в корпус. Затем выше торца корпуса на определенной длине с кабеля снимают броню. На корпус наворачивают гайку со шпильками. На кабель надевают ствол, который нижним концом входит в корпус и прижимает манжету, разводят жилы в изоляции и последовательно устанавливают опорную прокладку, уплотнение, нажимную прокладку и вкладывают их в конусную полость верха ствола, на кабель надевают фланцевую грундбуксу, устанавливают ее на ствол и шпильки затягивают гайками.

Совокупность этих признаков обеспечивает достижение цели. Наличие манжеты, уплотняющей кабель по броне, защищает жилы в изоляции от воздействия скважинной среды, уменьшает вероятность декомпрессионного разрушения изоляции жил, исключает механические повреждения изоляции жил при спуско-подъемных операциях.

Установка уплотнения на жилы в изоляции и зажим его фланцевой грундбуксой обеспечивают высокую герметичность кабельного ввода и исключается повреждение жил от скручивания.

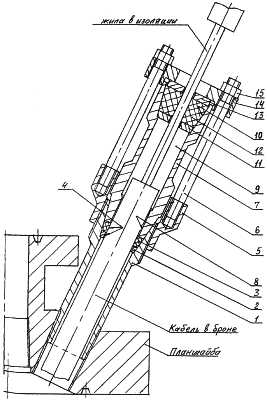

На чертеже показан общий вид предлагаемого комбинированного кабельного ввода.

Комбинированный кабельный ввод содержит корпус 1 с прокладкой 2 и манжетой 3 во внутренней полости, имеющие каналы 4 по размерам кабеля в броне, на наружной поверхности гайку 5 со шпильками 6; ствол 7, имеющий в нижней части канал 8 по размерам кабеля в броне, в средней части цилиндрический канал 9, в верхней части конусную полость 10 с опорной прокладкой 11, уплотнением 12, нажимной прокладкой 13, на шпильки 6 надеты фланцевая грундбукса 14 с гайками 15.

Комбинированный кабельный ввод собирается следующим образом:

Корпус 1 устанавливается герметично в планшайбу. Пропускается кабель через отверстие в корпусе 1. На кабель в броне надеваются прокладка 2 и манжета 3, имеющие каналы 4 по размерам кабеля, они укладываются во внутреннюю полость корпуса 1, на определенной длине с кабеля снимается броня. Гайка 5 со шпильками 6 надевается на кабель и наворачивается на корпус 1. Ствол 7, имеющий в нижней части канал 8 по размерам кабеля в броне, в средней части цилиндрический канал 9, в верхней части конусную полость 10, надевается на кабель и нижним торцом прижимает манжету 3. На жилы в изоляции последовательно надеваются опорная прокладка 11, уплотнение 12, нажимная прокладка 13 и все это вкладывается в конусную полость 10 ствола 7, в последнюю очередь на кабель, а затем на шпильки 6 надевается фланцевая грундбукса 14 и затягивается гайками 15.

Предлагаемая конструкция комбинированного кабельного ввода обеспечивает герметичность по жилам в изоляции уплотнением 12, наличие фланцевой грундбуксы 14 исключает повреждение жил от скручивания. Манжета 3, уплотняющая кабель по броне, не допускает попадания скважинной среды на жилы кабеля и уменьшает вероятность декомпрессионного разрушения изоляции жил. Отсутствие жил без брони в скважине исключает их повреждение при спуско-подъемных операциях.

Предлагаемый комбинированный кабельный ввод может быть изготовлен и смонтирован на планшайбе фонтанной арматуры теми же средствами, что и известные кабельные вводы. Это в совокупности с положительным эффектом свидетельствует о промышленной пригодности предлагаемого изобретения.

Источник информации

1. Кабельный ввод АФК 210СУ.300 СБ.

2. Общий каталог устьевого оборудования на 1996-1997 г. «FMC».

3. Авторское свидетельство SU 1640360, 1991.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Комбинированный кабельный ввод, содержащий корпус, уплотнение, обеспечивающее герметичность кабеля по жилам в изоляции, отличающийся тем, что корпус снабжен прокладкой и манжетой, внутренние каналы которых соответствуют размеру кабеля в броне, установленным на них стволом, имеющим внизу канал по размерам кабеля в броне, в средней части цилиндрический канал, а вверху конусную полость, уплотнение выполнено с опорной и нажимной прокладками и размещено в конусной полости ствола, а кабельный ввод снабжен установленной на наружной поверхности корпуса гайкой и фланцевой грундбуксой, связанной посредством шпилек с гайкой.

www.freepatent.ru

Комбинированный кабельный ввод

Изобретение относится к нефтяной промышленности и может быть применено для безразъемного соединения кабеля электропогружного насоса с наземной станцией. Кабельный ввод содержит корпус, уплотнение, обеспечивающее герметичность кабеля по жилам в изоляции, прокладку и манжету, внутренние каналы которых соответствуют размеру кабеля в броне, установленный на них ствол, имеющий внизу канал по размерам кабеля в броне, в средней части цилиндрический канал, а вверху конусную полость. Уплотнение выполнено с опорной и нажимной прокладками и размещено в конусной полости ствола. Кабельный ввод снабжен установленной на наружной поверхности корпуса гайкой и фланцевой грундбуксой, связанной посредством шпилек с гайкой. Повышается безопасность, обеспечивается универсальность применения. 1 ил.



Изобретение относится к нефтяной промышленности и может быть применено для безразъемного соединения кабеля электропогружного насоса с наземной станцией.

Известно безразъемное соединение электропогружного насоса с наземной станцией. В планшайбе фонтанной арматуры, установленной на устье скважины, имеется кабельный ввод [1]. В зоне кабельного ввода с кабеля снимается броня. На жилы в изоляции надеваются разрезные опорная прокладка, манжета, нажимная прокладка. Все это вкладывается в корпус и через втулку зажимается гайкой. Кабельный ввод обеспечивает герметичность при давлении 21 МПа.

Однако при данной конструкции кабельного ввода кабель с жилами без брони находится в скважине. В процессе эксплуатации арматуры возможны:

- механические повреждения изоляции жил при спуско-подъемных операциях;

- разрушение изоляции жил средой скважины;

- декомпрессионное разрушение изоляции жил;

- скручивание жил при затяжке гайки.

Известно разъемное соединение электропогружного насоса с наземной станцией - электрическая система фирмы «FMC» [2]. В отверстие в планшайбе герметично закреплена нижняя часть коннектора. Кабель нижней части коннектора сращивают с кабелем, идущим от электропогружного насоса. Собирают фонтанную арматуру. Сращивают верхнюю часть коннектора с кабелем, идущим к наземной станции. С помощью накидной резьбовой гайки соединяют верхнюю и нижнюю части коннектора. Коннектор обеспечивает электрическую и гидравлическую безопасность соединений.

Однако он сложен в изготовлении и для сборки коннектора и сращивания кабеля требуются специально подготовленные электрики. Сращивание кабеля на скважине очень трудоемкий процесс.

Известна выбранная в качестве ближайшего аналога конструкция кабельного ввода [3]. В зоне кабельного ввода с кабеля снимают броню, на жилы, покрытые изоляцией, надевают уплотнение и вкладывают его в корпус, приваренный к планшайбе. На кабель надевается фланцевая грундбукса, которая шпильками с гайками зажимает уплотнение. Кабельный ввод обеспечивает герметичность при давлении 14 МПа.

Однако при данной конструкции кабельного ввода остаются недостатки предыдущей конструкции, за исключением отсутствия повреждения жил от скручивания

Техническим результатом изобретения является возможность установки электрически и гидравлически безопасного комбинированного кабельного ввода на все типы фонтанных арматур.

Указанный технический результат достигается тем, что на кабель в броне, пропущенный через корпус кабельного ввода, надевают прокладку, манжету и вкладывают в корпус. Затем выше торца корпуса на определенной длине с кабеля снимают броню. На корпус наворачивают гайку со шпильками. На кабель надевают ствол, который нижним концом входит в корпус и прижимает манжету, разводят жилы в изоляции и последовательно устанавливают опорную прокладку, уплотнение, нажимную прокладку и вкладывают их в конусную полость верха ствола, на кабель надевают фланцевую грундбуксу, устанавливают ее на ствол и шпильки затягивают гайками.

Совокупность этих признаков обеспечивает достижение цели. Наличие манжеты, уплотняющей кабель по броне, защищает жилы в изоляции от воздействия скважинной среды, уменьшает вероятность декомпрессионного разрушения изоляции жил, исключает механические повреждения изоляции жил при спуско-подъемных операциях.

Установка уплотнения на жилы в изоляции и зажим его фланцевой грундбуксой обеспечивают высокую герметичность кабельного ввода и исключается повреждение жил от скручивания.

На чертеже показан общий вид предлагаемого комбинированного кабельного ввода.

Комбинированный кабельный ввод содержит корпус 1 с прокладкой 2 и манжетой 3 во внутренней полости, имеющие каналы 4 по размерам кабеля в броне, на наружной поверхности гайку 5 со шпильками 6; ствол 7, имеющий в нижней части канал 8 по размерам кабеля в броне, в средней части цилиндрический канал 9, в верхней части конусную полость 10 с опорной прокладкой 11, уплотнением 12, нажимной прокладкой 13, на шпильки 6 надеты фланцевая грундбукса 14 с гайками 15.

Комбинированный кабельный ввод собирается следующим образом:

Корпус 1 устанавливается герметично в планшайбу. Пропускается кабель через отверстие в корпусе 1. На кабель в броне надеваются прокладка 2 и манжета 3, имеющие каналы 4 по размерам кабеля, они укладываются во внутреннюю полость корпуса 1, на определенной длине с кабеля снимается броня. Гайка 5 со шпильками 6 надевается на кабель и наворачивается на корпус 1. Ствол 7, имеющий в нижней части канал 8 по размерам кабеля в броне, в средней части цилиндрический канал 9, в верхней части конусную полость 10, надевается на кабель и нижним торцом прижимает манжету 3. На жилы в изоляции последовательно надеваются опорная прокладка 11, уплотнение 12, нажимная прокладка 13 и все это вкладывается в конусную полость 10 ствола 7, в последнюю очередь на кабель, а затем на шпильки 6 надевается фланцевая грундбукса 14 и затягивается гайками 15.

Предлагаемая конструкция комбинированного кабельного ввода обеспечивает герметичность по жилам в изоляции уплотнением 12, наличие фланцевой грундбуксы 14 исключает повреждение жил от скручивания. Манжета 3, уплотняющая кабель по броне, не допускает попадания скважинной среды на жилы кабеля и уменьшает вероятность декомпрессионного разрушения изоляции жил. Отсутствие жил без брони в скважине исключает их повреждение при спуско-подъемных операциях.

Предлагаемый комбинированный кабельный ввод может быть изготовлен и смонтирован на планшайбе фонтанной арматуры теми же средствами, что и известные кабельные вводы. Это в совокупности с положительным эффектом свидетельствует о промышленной пригодности предлагаемого изобретения.

Источник информации

1. Кабельный ввод АФК 210СУ.300 СБ.

2. Общий каталог устьевого оборудования на 1996-1997 г. «FMC».

3. Авторское свидетельство SU 1640360, 1991.

Комбинированный кабельный ввод, содержащий корпус, уплотнение, обеспечивающее герметичность кабеля по жилам в изоляции, отличающийся тем, что корпус снабжен прокладкой и манжетой, внутренние каналы которых соответствуют размеру кабеля в броне, установленным на них стволом, имеющим внизу канал по размерам кабеля в броне, в средней части цилиндрический канал, а вверху конусную полость, уплотнение выполнено с опорной и нажимной прокладками и размещено в конусной полости ствола, а кабельный ввод снабжен установленной на наружной поверхности корпуса гайкой и фланцевой грундбуксой, связанной посредством шпилек с гайкой.

www.findpatent.ru

кабельный ввод - патент РФ 2441972

Изобретение относится к нефтедобывающей промышленности, в частности к устьевому оборудованию, и предназначено для герметизации жил кабеля при вводе в фонтанную арматуру. Техническим результатом является повышение надежности герметизации жил кабеля при эксплуатации и проведение опрессовки для проверки герметизации уплотнения без глушения скважины, предотвращение скручивания жил кабеля при монтаже, а также повышение эксплуатационных свойств. Ввод кабельный содержит корпус, уплотнительный пакет, включающий два эластичных элемента с, по меньшей мере, одним отверстием под жилу кабеля, промежуточную втулку и промежуточные шайбы. Ввод снабжен стягивающей гайкой, которая посредством промежуточной втулки с внутренней конической поверхностью установлена с возможностью сдавливания в продольном направлении эластичных уплотнителей, расположенных симметрично относительно установленной между ними промежуточной шайбы. Образованная между уплотнителями полость, в которой находится, по меньшей мере, одна промежуточная шайба, соединена сообщающимися каналами с опрессовочным, дренажным клапанами и с выходным отверстием для манометра, расположенными в стягивающей гайке на ее торцевой поверхности. Промежуточная втулка зафиксирована относительно корпуса посредством шпоночного соединения. 3 ил.

Рисунки к патенту РФ 2441972

Изобретение относится к нефтедобывающей промышленности, в частности к устьевому оборудованию, и предназначено для герметизации жил кабеля при вводе в фонтанную арматуру.

Известны различные конструкции кабельных вводов, например кабельный ввод с двойным пакетом уплотнения. Один из пакетов уплотнения состоит из составной опорной шайбы, цельного конусного сальника, составной нажимной шайбы. Второй пакет уплотнения состоит из составной опорной шайбы, цельного цилиндрического сальника, составной нажимной шайбы. Ввод кабельный с двойным пакетом уплотнения снабжен двумя подшипниками, установленными на каждом из пакетов уплотнения. Корпус снабжен двумя каналами для опрессовки ввода кабельного с двойным пакетом уплотнения, расположенными между пакетами уплотнения, и двумя пробками, установленными в этих каналах (патент RU № 2357077, кл. Е21В 47/01, Е21В 33/03, H02G 15/013, опубл. 2009.05.27). Недостатком данного изобретения является возможное скручивание жил кабеля при обтяжке гайками. Наличие упорных подшипников усложняет конструкцию и уменьшают срок эксплуатации изделия, а большое количество комплектующих делает сборку весьма трудоемкой.

Известен также кабельный переводник, содержащий резьбовой патрубок с коническим сальником кабельного ввода, уплотняемым посредством нажимного кольца и резьбовой втулки, отличающийся тем, что резьбовая втулка выполнена удлиненной и содержит коническое посадочное для дополнительного конического сальника кабельного ввода, уплотняемого посредством дополнительного нажимного кольца и нажимной гайки, а в самой втулке на участке между сальниками кабельного ввода выполнены отверстия, посредством которых внутренняя полость втулки сообщена с опрессовочным и дренажным клапанами и манометром (патент RU № 66404U1, кл. Е21В 17/02, опубл. 2007.09.10). Известный кабельный переводник также не защищает жилы кабеля от скручивания при обжатии гайкой, а также конструкция данного переводника затрудняет доступ к опрессовочному, дренажному клапанам и манометру при эксплуатации из-за их радиального расположения.

Известен герметичный ввод, содержащий корпус с частично конусной внутренней поверхностью, гайку, уплотнительную эластичную втулку (в первом варианте) с конусной наружной поверхностью под гнездо в корпусе и одно или несколько осевых отверстий под кабель. Ha наружной поверхности корпуса выполнена резьба для соединения с гайкой, имеющей внутренний кольцевой выступ, между которым и верхней частью уплотнительной втулки установлены металлическая втулка и нажимная шайба с фиксатором от проворота, на внутренней поверхности корпуса выполнен паз под указанный фиксатор, а под уплотнительной втулкой установлена дополнительная нажимная шайба, причем уплотнительная втулка снабжена разрезами для ввода кабеля при монтаже. По второму варианту уплотнительная эластичная втулка имеет дополнительное осевое отверстие под металлическую капиллярную трубку, имеющую на концах резьбу для соединения с капиллярной трубкой, выполненной из эластичного материала, например, посредством резьбовых муфт (патент RU № 2357068, кл. Е21В 33/068, опубл. 2009.05.27). Недостатком данного изобретения является невозможность проведения опрессовки для проверки герметичности уплотнения жил кабеля без глушения скважины.

Наиболее близким к заявляемому изобретению (прототипом) является кабельный ввод для устья скважин, содержащий корпус, уплотнительный пакет, включающий два эластичных элемента с, по меньшей мере, одним отверстием под жилу кабеля, промежуточную втулку и промежуточные шайбы (см. патент RU № 93872 U1, 10.05.2010). Недостатком этого решения является также невозможность проведения опрессовки для проверки герметичности уплотнения жил кабеля без глушения скважины.

Задачей является повышение надежности герметизации жил кабеля при эксплуатации и проведение опрессовки для проверки герметизации уплотнения без глушения скважины, предотвращение скручивания жил кабеля при монтаже, а также повышение эксплуатационных свойств.

Поставленная задача решается предлагаемым кабельным вводом, который содержит корпус, уплотнительный пакет с двумя эластичными элементами и с, по меньшей мере, одним отверстием под жилу табеля, промежуточную втулку и промежуточные шайбы, при этом ввод снабжен стягивающей гайкой, которая посредством промежуточной втулки с внутренней конической поверхностью, установлена с возможностью сдавливания в продольном направлении эластичных уплотнителей, расположенных симметрично относительно установленной между ними промежуточной шайбы, а образованная между уплотнителями полость, в которой находится, по меньшей мере, одна промежуточная шайба, соединена сообщающимися каналами с опрессовочным, дренажным клапанами и с выходным отверстием для манометра, расположенными в стягивающей гайке на ее торцевой поверхности, причем промежуточная втулка зафиксирована относительно корпуса посредством шпоночного соединения.

Предлагаемое изобретение иллюстрируется чертежами, где на фиг.1 представлено изображение кабельного ввода в составе с переходником фонтанной арматуры, на фиг.2 - фронтальный разрез, на фиг.3 - разрез по А-А (фиг.2).

Ввод кабельный двойного уплотнения 1 включает в себя корпус 1, стягивающую гайку 2, уплотнительный пакет, содержащий два эластичных элемента 3 с отверстием под жилу кабеля 4, промежуточную втулку 5, фиксирующуюся выступающими шлицами относительно пазов 6 в корпусе 1, и промежуточные шайбы 7. Выполненные сообщающиеся каналы 8 соединяют полость между эластичными элементами с дренажным клапаном 9, опрессовочным клапаном 10 и выходным отверстием под манометр (на чертежах не указано).

Ввод кабельный двойного уплотнения работает следующим образом. Посредством резьбового соединения корпус 1 устанавливается в переходник арматуры фонтанной 11. С части силового кабеля, выходящего из корпуса, удаляется броня, после чего на жилы кабеля устанавливаются эластичные элементы 3 и шайбы 7. Со свободного края кабеля устанавливается стягивающая гайка 2 с расположенной в ней промежуточной втулкой 5, после чего данные элементы закрепляются на корпусе 1. При затягивании стягивающей гайки 2 на корпусе 1 эластичные уплотнители 3 сдавливаются в соосном направлении и обжимают жилы кабеля, расположенные в отверстиях 4. С помощью оперессовочного клапана 10 по сообщающимся каналам 8 закачивается опрессовочная жидкость, давление данной жидкости контролируется посредством манометра, а сброс давления осуществляется дренажным клапаном 9.

Изобретение позволяет предотвратить скручивание жил кабеля при монтаже, повысить герметизацию жил кабеля и производить опрессовку для проверки герметичности уплотнения в процессе эксплуатации без глушения скважины, а также обеспечить свободный доступ к опрессовочному, дренажному клапанам и манометру.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Ввод кабельный, содержащий корпус, уплотнительный пакет, включающий два эластичных элемента с, по меньшей мере, одним отверстием под жилу кабеля, промежуточную втулку и промежуточные шайбы, отличающийся тем, что ввод снабжен стягивающей гайкой, которая посредством промежуточной втулки с внутренней конической поверхностью установлена с возможностью сдавливания в продольном направлении эластичных уплотнителей, расположенных симметрично относительно установленной между ними промежуточной шайбы, при этом образованная между уплотнителями полость, в которой находится, по меньшей мере, одна промежуточная шайба, соединена сообщающимися каналами с опрессовочным, дренажным клапанами и с выходным отверстием для манометра, расположенными в стягивающей гайке на ее торцевой поверхности, причем промежуточная втулка зафиксирована относительно корпуса посредством шпоночного соединения.

www.freepatent.ru

Арматура фонтанная и нагнетательная АФК, АНК

Арматура фонтанная, выпускаемая в соответствии с ГОСТ 13846-89 и ТУ 3665-010-00221801-99, предназначена для герметизации устья насосных (ЭЦН, ШГН) и фонтанных нефтяных и газовых скважин, перекрытия и направления добываемой продукции в манифольд, а также проведения необходимых технологических операций.

Арматура предназначена для эксплуатации в холодном и умеренном макроклиматических районах по ГОСТ 16350-80. Категория размещения 1 по ГОСТ 15150-69.

Температура окружающего воздуха при эксплуатации от минус 60о С до плюс 40о С. Рабочий температурный диапазон от -60°С до +120°С.

Класс материала и уровень технических требований (УТТ) в зависимости от условий эксплуатации по ГОСТ Р 51365-2009.

Скважинная среда в зависимости от исполнения может содержать до 6% С02 и h3S по объёму каждого. Арматура сертифицирована на соответствие государственным стандартам Российской Федерации (ГОСТ Р) и межгосударственным стандартам (ГОСТ), применяемым на территории Российской Федерации.

Имеет разрешение на применение, выданное Федеральной службой по экологическому, технологическому и атомному надзору.

Арматура может проектироваться и изготавливаться по индивидуальным заказам потребителей с учётом условий эксплуатации, выбранного класса материала комплектующих и в необходимых компоновочных сочетаниях.

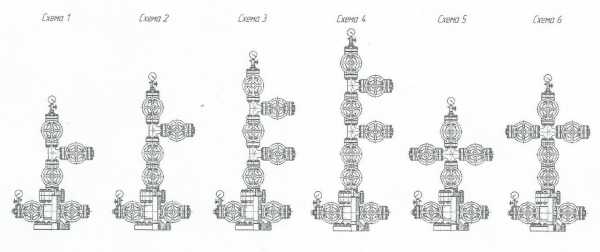

Типовые схемы по ГОСТ 13846-89Рабочее давление, МПа(PSI)Условный проход, мм. (in) ствола и боковых отводов елкиУсловный проход, мм. (in) боковых отводов трубной головки
 АФ1, АФК1 14(2000), 21(3000), 35(5000), 70(10000), 105(15000) 50(2.1/16), 65(2.9/16), 80(3.1/8), 100(4.1/16) 50 (2.1/16), 65 (2.9/16)
 АФ2, АФК2
 АФ3, АФК3
 АФ4, АФК4
 АФ5, АФК5
 АФ6, АФК6



1. Крестовина; 2. Переходник; 3. Задвижка; 4. Тройник фланцевый; 5. Тройник безфланцевый; 6. Переходник фланцевый; 7. Кабельный ввод; 8. Дроссель регулируемый; 9. Дроссель нерегулируемый; 10. Отвод; 11. Фланец колонный; 12. Фланец резьбовой; 13. Вентиль; 14. Манометр.

Основные параметры
скважинная среда в зависимости от исполнения (ХЛ, К1, К2) :
до 6% С02 и h3S

рабочий температурный диапазон:
от -60°С до +120°С

рабочая среда:
нефть, газ, раствор, вода

рабочая температура:
-60оС +120°С

климатическое исполнение :
АА, BB, СС, DD, EE, FF, НН

Кабельный ввод по заказу



АФК1-65х21 ХЛ, К1, К2; АФКЭ1-65х21 ХЛ, К1, К2; АФК2-65Х21 ХЛ, АФК3-65Х21 ХЛ, АФК3-65Х21 ХЛ (9 задвижек), АФК4-65Х21 ХЛ, АФК5-65Х21 ХЛ, АФК6-65Х21 ХЛ, АФК1-65х35 ХЛ, АФК1-65х35 ХЛ, АФК2-65Х35 ХЛ, АФК3-65Х35 ХЛ, АФК4-65Х35 ХЛ, АФК5-65Х35 ХЛ, АФК6-65Х35 ХЛ, АФК1-80/65х21 ХЛ, АФК2-80/65Х21 ХЛ, АФК3-80/65Х21 ХЛ, АФК4-80/65Х21 ХЛ, АФК5-80/65Х21 ХЛ, АФК6-80/65Х21 ХЛ, АФК1-80/65х35 ХЛ, АФК2-80/65Х35 ХЛ, АФК3-80/65Х35 ХЛ, АФК4-80/65Х35 ХЛ, АФК5-80/65Х35 ХЛ, АФК6-80/65Х35 ХЛ, АФК1-80х21 ХЛ, АФК2-80Х21 ХЛ, АФК3-80Х21 ХЛ, АФК4-80Х21 ХЛ, АФК5-80Х21 ХЛ, АФК6-80Х21 ХЛ, АФК1-80х35 ХЛ, АФК2-80Х35 ХЛ, АФК3-80Х35 ХЛ, АФК4-80Х35 ХЛ, АФК5-80Х35 ХЛ, АФК6-80Х35 ХЛ, АФКЭ1-100Х21 ХЛ, АФК2-100Х21 ХЛ, АФК3-100Х21 ХЛ, АФК4-100Х21 ХЛ, АФК5-100Х21 ХЛ, АФК6-100Х21 ХЛ, АФК1-100Х35 ХЛ, АФК2-100Х35 ХЛ, АФК3-100Х35 ХЛ, АФК4-100Х35 ХЛ, АФК5-100Х35 ХЛ, АФК6-100Х35 ХЛ, АФК6-150/100х21 ХЛ, АФКЭ1-65х21-19 ХЛ (АФЭН), АФК2-65х35, АФК3-65х35 ХЛ, К1, К2; АФК6-80/65-21 ХЛ, К1, К2; АФК6-80/65-35 ХЛ, К1, К2; АФК6-80х21 ХЛ, К1, К2; АФК6-80х35 ХЛ, К1, К2; АФК6-100х21 ХЛ, К1, К2; АФК6-100х35 ХЛ, К1, К2; АФК6-150х100-21 ХЛ, К1, К2; АФКЭ1-65х21-19 ХЛ, К1, К2.

bno.su

Кабельный ввод КВ1 - Нефтепромысловое оборудование

Кабельный ввод КВ1

ТУ3660-004-43662384-99

Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную ЭЦН (электрическим центробежным насосом). Сальник кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Сальник изготовлен из высокопрочного полиуретана, используемого при температурах от - 60°С до + 100°С, и статической деформации. Использование подшипника специального приспособления для демонтажа уплотнителя в конструкции кабельного ввода обеспечивает удобство выполнения монтажных и демонтажных операций.

Универсальность кабельного ввода определяется разнотипностью диаметров отверстий под жилы кабеля.

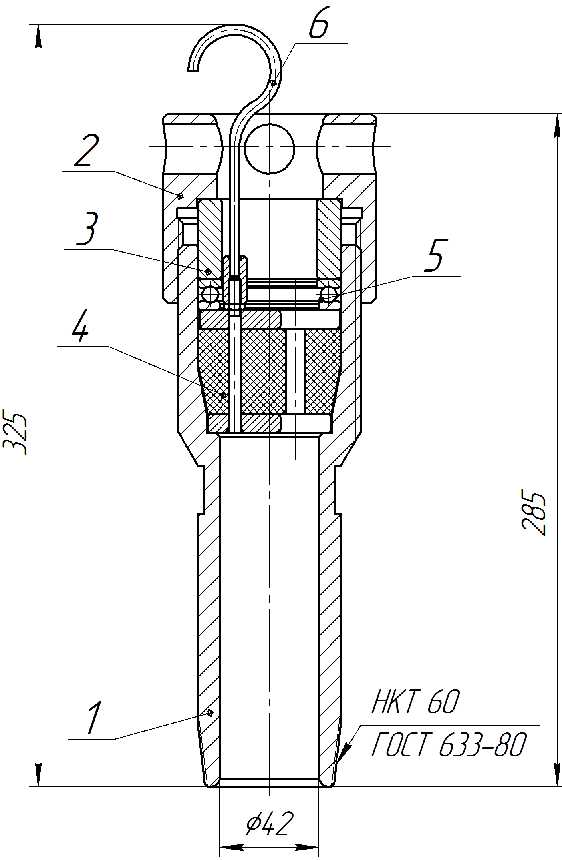

  разрез

Схема



1 - Корпус;

2 - Гайка;

3 - Втулка;

4- Уплотнение с устройством для извлечения;

5- Подшипник 8108 ГОСТ 7872-89.

6 - Ключ для извлечения уплотнения



(поставляется по требованию заказчика).

























Технические характеристики:

Рабочее давление, МПа

14, 21, 35

Присоединительная резьба

НКТ60 (73) ГОСТ632-80

Диаметр отверстий под жилы кабеля, мм

10 (12, 14)

Число отверстий в сальнике, шт

3

Рабочая среда

Нефтяная эмульсия с содержанием механических примесей до 25 мг/л с суммарным содержанием СО2 и Н2S до 0,003% и до 98% воды по объему.

Температура скважинной среды, °С, не более

120

Габаритные размеры, мм, не более

- высота

- диаметр





» 290

» Ø90

Масса, кг (не более)

» 11





www.prod-oil.ru

Устройство ввода обеспечивает герметичное прохождение капиллярного трубопровода через устьевую арматуру.

В зависимости от типа устьевой арматуры разработаны и поставляются устройства ввода различной конструкции.

Устройство ввода через боковой отвод устьевой арматуры УВКБ (патент РФ №91370)

Устройство ввода через боковой отвод устьевой арматуры УВКБ

Устройство ввода через боковой отвод устьевой арматуры УВКБ

Устанавливается между фланцем арматуры (РД 26-16-40-89) и фланцем затрубной задвижки. Проходной канал не препятствует определению динамического уровня и проведению операций глушения и промывок.

При заказе: Устройство ввода УВКБ-A, где А – Dу фланца;

Пример: Устройство ввода УВКБ-65

Сальниковый ввод УВКС

Сальниковый ввод УВКС

Сальниковый ввод УВКС

Предназначен для ввода капилярного трубопровода совместно с силовым кабелем погружного электродвигателя. Сальниковый вод поставляется с комплектом уплотнительных элементов.

При заказе: Сальниковый ввод УВКС-A, где А – тип арматуры,

Пример: Сальниковый ввод УВКС-АФК.

Устройство ввода через кабельный ввод устьевой арматуры с возможностью опрессовки УВКСО

Устройство ввода через кабельный ввод устьевой арматуры с возможностью опрессовки УВКСО

Предназначено для ввода капилярного трубопровода совместно с силовым кабелем погружного электродвигателя.

incompneft.ru
