Втулки резьбовые ОСТ 4Г 0.822.009
Настоящий отраслевой стандарт распространяется на втулки резьбовые ОСТ 4Г 0.822.001 — ОСТ 4Г 0.822.009, предназначенные для закрепления в деталях с тонкими стенками (где невозможно осуществить нарезку резьбы необходимой длины), в деталях из алюминиевых и магниевых сплавов, гетинакса, текстолита, пластмасс с целью обеспечения надежности резьбового соединения и включенные в ОСТ 4Г 0.822.002 — ОСТ 4Г 0.822.008.
Стандарт устанавливает для опрессовываемых, развальцовываемых, ввертываемых и запрессовываемых резьбовых втулок: основные положения в работе со стандартами; назначение, область применения и номенклатуру; указания по выбору; условные обозначения и запись в технической документации. Технические требования к резьбовым втулкам изложены в ОСТ 4Г 0.822.009
Пример условного обозначения втулок ЮПИЯ, АИСТ, Втулки БА,
— ОСТ 4Г 0.822.009
Материалы втулок: нержавеющая сталь, углеродистая сталь, латунь.
Варианты покрытий втулок: Хим.пас; Ц.хр., Кд.хр; Hикель.
ОСТ 4Г 0.822.001 Втулки резьбовые (БА, ЮПИЯ), Основные положения, назначение втулок, указания по выбору.
ПРОСМОТР наглядных Таблиц переводов обозначений втулок ЮПИЯ — БА по основным характеристикам применения :
===================================================
Втулки резьбовые опрессовываемые Сквозные и Глухие —
ОСТ 4Г 0.822.002
ОСТ 4Г 0.822.002
Таблица перевода обозначений втулок БА — ЮПИЯ — СКАЧАТЬ
и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.
Втулки резьбовые опрессовываемые, ОСТ 4Г 0.822.002
=====================================================================
Втулки резьбовые развальцовываемые Сквозные и Глухие —
ОСТ 4Г 0.822.003
ОСТ 4Г 0.822.003
Таблица перевода обозначений втулок БА — ЮПИЯ — СКАЧАТЬ
и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.
==================================================================

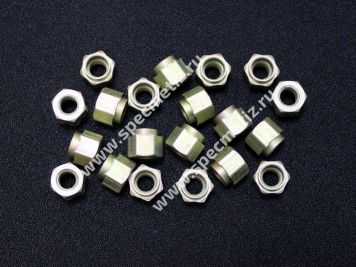

Втулки резьбовые развальцовываемые шестигранные —
ОСТ 4Г 0.822.004
ОСТ 4Г 0.822.004
Таблица перевода обозначений втулок БА — ЮПИЯ — СКАЧАТЬ
и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.
==================================================================
Втулки резьбовые развальцовываемые под невыпадающие винты —
ОСТ 4Г 0.822.005
ОСТ 4Г 0.822.005
Таблица перевода обозначений втулок БА — ЮПИЯ
— СКАЧАТЬи основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

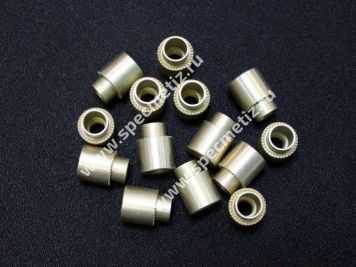

Фотогалерея: Втулки резьбовые развальцовываемые под невыпадающие винты, ЮПИЯ.713361.008-11, Л63, Хим.пасс., ОСТ 4Г 0.822.005
===================================================================
Втулки резьбовые развальцовываемые шестигранные под невыпадающие винты — ОСТ 4Г 0.822.006
ОСТ 4Г 0.822.006
Таблица перевода обозначений втулок БА — ЮПИЯ — СКАЧАТЬ
и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.
===================================================================
—ОСТ 4Г 0.822.007
ОСТ 4Г 0.822.007
Таблица перевода обозначений втулок БА — ЮПИЯ — СКАЧАТЬ
и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

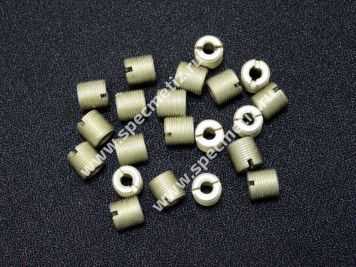

Фотогалерея ОСТ 4Г 0.822.007
=============================================================

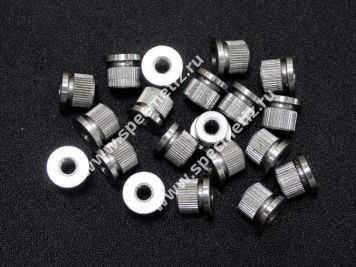

Втулки резьбовые запрессовываемые — ОСТ 4Г 0.822.008
ОСТ 4Г 0.822.008
Таблица перевода обозначений втулок БА — ЮПИЯ
— СКАЧАТЬи основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.
Фотогалерея ОСТ 4Г 0.822.008
——————————————————————————————————————
Выбор типоразмера развальцовываемых резьбовых втулок в зависимости от толщины листа ( стр. 16, ОСТ 4Г 0.822.003 выдержка )
S (толщина металла) | l (из таблицы типоразмера втулок) | |
Развальцовка без буртика | Развальцовка с буртиком | |
0.5 | — | 1.2 |
0.8 | — | 1.6 |
1.0 | 1.0 | |
1.2 | 1.2 | 2.0 |
1.5 | 1.6 | 2.5 |
1.6 | ||
2.0 | 2.0 | 3.0 |
2.5 | 2.5 | 3.6 |
3.0 | 3.0 | 4.0 |
3.5 | 3.6 | 4.5 |
4.0 | 4.0 | 5.0 |
5.0 | 5.0 | — |
Отверстия в изделиях под установку развальцовываемых резьбовых втулок
Отверстия в изделиях под установку втулок выполняютя в соответствии с табл. 1 и 2.
Таблица 1
Отверстия в изделиях | ||
Характерная особенность | Эскиз | Эскиз |
без буртика | ||
с буртиком | ||
Таблица 2
D1 (из таблицы типоразмеров втулок) | d h21 | d1 h21 | d2 h24 |
3.0 | 3.0 | 4.0 | 3.4 |
3.8 | 3.8 | 4.8 | 4.2 |
4.5 | 4.5 | 6.3 | 5.0 |
5.0 | 5.0 | 6.7 | 5.8 |
5.6 | 5.6 | 7.5 | 6.5 |
6.0 | 6.0 | 8.0 | 7.0 |
6.3 | 6.3 | 8.5 | 7.3 |
6.7 | 6.7 | 9.0 | 7.8 |
7.1 | 7.1 | 9.5 | 8.0 |
7.5 | 7.5 | 10.5 | 9.0 |
8.0 | 8.0 | 11.0 | 9.5 |
9.0 | 9.0 | 12.0 | 10.5 |
9.5 | 9.5 | 13.0 | 11.0 |
10.5 | 10.5 | 14.0 | 12.0 |
11.0 | 11.0 | 14.5 | 12.5 |
13.0 | 13.0 | 16.5 | 14.5 |
Фотогалерея

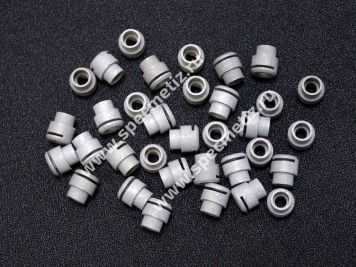

Втулки резьбовые развальцовываемые глухие, ЮПИЯ 715331.002-29, ОСТ 4Г 0.822.003

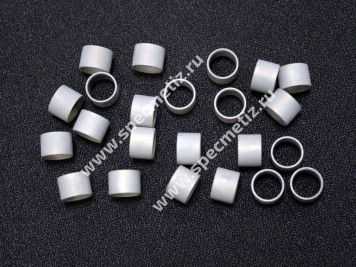

Втулка ОСТ 4Г 0 822.009, ЮПИЯ 713.361.003-12
Втулка ОСТ 4ГО 822.009, ЮПИЯ 713.361.003-17
Втулка ЮПИЯ 713361.003-11, ОСТ 4Г0.822.009
