| Товар | Редуктор давления |
| Страна | |
| Высота, мм | 83 |
| Бренд | Valtec |
| Серия | Vt.088 |
| Длина, мм | 49 |
| Тип | Поршневой |
| Назначение | Для систем водоснабжения |
| Гарантия | 7 лет |
| Бренд (рус.) | Валтек |
| Материал корпуса | Латунь |
| Макс. температура, °C | 130 |
| Резьба | Внутренняя |
| Упаковка | 1/60 |
| Мин. температура, °c | 5 |
| Материал пружины | Оцинкованная сталь |
| Диаметр | 1/2″ |
| Пропускная способность (kvs), м³/ч | 1,6 |
| Давление на входе, бар | 16 |
| Диапазон регулирования давления, бар | 1,-5,5 |
| Выходы для манометров | 1 1/2″ |
| Допустимый расход воды, м³/ч | 1,27 |
| Макс. расход воды, м³/ч | 2,5 |
| Манометр | Есть |
boiler-gas.ru
VT.088.N.0455 (Valtec) DN15 PN16 — Интерпром
РЕДУКТОР ДАВЛЕНИЯ ПОРШНЕВОЙ С МАНОМЕТРОМ VT.088.N.0455 (Valtec) DN15 PN16
Назначение и область применения VT.088.N.0455 (Valtec) DN15 PN16
Устройство регулируемого снижения давления в системах транспортировки воды, сжатого воздуха, других жидкостей и газов, неагрессивных к материалам изделия. Приоритетная область использования – квартирные сети холодного, горячего водоснабжения (точка установки – водопроводные вводы). Конструкция редуктора давления – поршневая. Давление на выходе не превышает настроечное в любых режимах (допустимое отклонение при резких изменениях входного параметра – ±10 %). Диапазон настройки – 1,0–5,5, заводская уставка – 3 бара Предельный коэффициент редукции – 1 : 10. Визуальный контроль регулируемой величины обеспечивает встроенный манометр. При производстве редуктора давления использованы качественная сантехническая латунь марок CW617N (никелированный корпус), CW614N (детали механизма: шток, винт регулировки, поршни, обойма золотника), эластомер EPDM-Perox (уплотнения). Условия применения: номинальное давление – 16 бар, максимальная температура – 130 °C.
Указания по монтажу VT.088.N.0455 (Valtec) DN15 PN16
- Редуктор может монтироваться в любом монтажном положении, однако направление потока должно совпадать с направлением стрелки на корпусе редуктора. Наработка на отказ редуктора увеличится, если он будет установлен вертикально манометром-индикатором вниз, т.к. в этом случае срок службы уплотнительных поршневых колец увеличивается.
- При использовании подмоточного материала (ФУМ, сантехническая нить) следует следить за тем, чтобы излишки материала не попадали во входную камеру редуктора. Это может привести к их попаданию на седло золотника и утрате редуктором работоспособности.
- Перед редуктором требуется установить фильтр механической очистки с фильтрующей способностью не более 300 мкм.
- Редуктор следует устанавливать так, чтобы была возможность для считывания показаний манометра-индикатора.
- Монтаж редуктора следует производить в соответствии с требованиями СП 73.13330.2012 «Внутренние санитарно-технические системы».
- Расположение редуктора должно позволять легко производить его настройку и техническое обслуживание.
- На квартирных вводах редуктор рекомендуется устанавливать сразу после входного фильтра механической очистки, перед водосчетчиком.
Указания по эксплуатации и обслуживанию VT.088.N.0455 (Valtec) DN15 PN16
- Редукторы давления должны эксплуатироваться при температуре и давлении, изложенных в настоящем паспорте.
- Техническое обслуживание редуктора заключается в периодической замене большого и малого уплотнительных колец. О необходимости замены уплотнителей свидетельствует плавное повышение давления сверх настроечного при полностью закрытых водоразборных приборах, а также появление капель жидкости на вентиляционном отверстии пружинной камеры. В этом случае следует немедленно перекрыть входной кран или вентиль, слить с системы (или участка системы) воду и заменить уплотнительные кольца редуктора и прокладку золотника. После этой операции следует произвести повторную настройку редуктора в соответствии с разделом 6 настоящего паспорта.
- Не допускается замораживание рабочей среды внутри редуктора.
Условия хранения и транспортировки VT.088.N.0455 (Valtec) DN15 PN16
- Изделия должны храниться в упаковке предприятия – изготовителя по условиям хранения 3 по ГОСТ 15150.
- Транспортировка кранов должна осуществляться в соответствии с условиями 5 по ГОСТ 15150.
Утилизация VT.088.N.0455 (Valtec) DN15 PN16
- Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96- Ф3 «Об охране атмосферного воздуха» (в редакции от 01.01.2015), от 24 июня 1998 г. № 89-ФЗ (в редакции от 01.02.2015г) «Об отходах производства и потребления», от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в редакции от 01.01.2015), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.
- Содержание благородных металлов: нет
interprom24.ru
Внешний виды и конструкция редукторов – Valtec Base
Внешний виды и конструкция редукторов – Valtec Base /VT.085; VT.087; VT.088/
Мембранный редуктор – VT.085 /рис. 4/ применяется в основном в домах повышенной этажности, т.к. рассчитан на номинальное давление – 25,0 бар. Этот редуктор может настраиваться на выходное давление от – 1,0…7,0 бар. Благодаря демпферной камере колебания давления на выходе из редуктора при скачках входного давления не превышают – 5,0 % от настроечного значения. Редуктор поступает в продажу с заводской настройкой на – 3,0 бара.
Рис. 4. Внешний вид и конструкция редуктора VT.085
1 – корпус ;
2 – крышка корпуса ;
3 – пробка корпуса ;
4 – настроечная втулка ;
5 – фиксирующая гайка ;
6 – верхняя часть штока ;
7 – пружина ;
8 – цилиндрическая часть штока ;
9 – мембрана ;
10 – распределительное кольцо ;
11 – винт золотника с каналом ;
12 – золотниковая прокладка ;
13 – нижняя часть штока;
14 – уплотнительное кольцо ;
15 – демпферная камера.
Обезопасим сантехнические приборы от скачков давления
+7-932-2000-535
Поршневой редуктор – VT.087 /рис. 5/ используется в квартирных узлах ввода, где требуется подстройка редуктора на требуемое расчетное давление. Редуктор рассчитан на номинальное давление – 16,0 бар и имеет диапазон настройки от – 1,0….4,5 бара. Благодаря своей компактности и надежности этот прибор является лидером продаж среди регулирующей арматуры данного класса.
Рис. 5. Внешний вид и конструкция редуктора давления VT.087
Поршневой редуктор с манометром – VT.088 /рис. 6/ поставляется компанией Valtec Base – специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлах обвязки сантех. кабин многоэтажных зданий массовых серий. Требование по наличию манометра на выходном канале редуктора изложено в п.7.1.7. СП 30.13330.2012. Редуктор VT.088, рассчитан на номинальное давление – 16.0 бар и имеет диапазон настройки от – 1,0….5,5 бара.
1 – корпус ;
2 – корпус пружинной камеры ;
3 – крышка корпуса ;
4 – шток ;
5 – обойма золотника ;
6 – малый поршень ;
7 – уплотнительное кольцо малого поршня ;
8 – большой поршень ;
9 – уплотнительное кольцо ;
10 – пружина ;
11 – винт настройки ;
12 – пробка пружинной камеры ;
13 – пробка патрубка манометра.

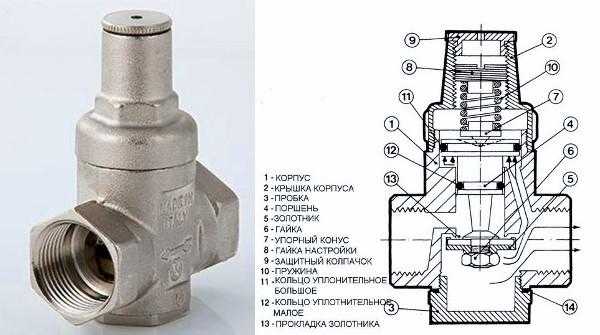

Рис. 6. Внешний вид и конструкция редуктора VT.088 :
