Всп бурение: Вертикальное сейсмическое профилирование — Разведка и разработка

Вертикальное сейсмическое профилирование — Разведка и разработка

Вертикальное сейсмическое профилирование (ВСП) — разновидность 2D сейсмики, при проведении которой источники сейсмических волн располагаются на поверхности, а приемники помещаются в пробуренную скважину.

ИА Neftegaz.RU. Вертикальное сейсмическое профилирование (ВСП) — разновидность 2D сейсмики, при проведении которой источники сейсмических волн располагаются на поверхности, а приемники помещаются в пробуренную скважину.

Этот метод 60х гг 20 века в СССР разработал известный ученый Е. Гальперин, именем которого названы ежегодные «Гальперинские чтения».

ВСП позволяет изучать геологическое строение и физические свойства околоскважинного пространства с использованием волн различных типов — продольных, поперечных, обменных, на основе анализа характеристик этих волн, скоростей их распространения, затухания, пространственной поляризации, характера анизотропии горных пород.

Перед проведением ВСП бурится или выбирается существующая скважина.

По бокам скважины, в одной плоскости с осью ствола, размещаются источники сейсмических волн (вибраторы или взрывчатые вещества), а в скважине располагаются высокочувствительные приемники сейсмических колебаний, связанные каротажным кабелем с наземной сейсмостанцией.

После процедуры вибрации или взрывов производится регистрация сейсмических волн.

Оборудование, используемое при ВСП, состоит из наземной сейсмостанции и блока скважинных приборов.

Пункты приема сигнала расположены в скважине и смещаются по вертикали, занимая различные положения по глубине.

Скважинные зонды существенно усложнены из-за того, что они должны выдерживать повышенную температуру и давление, существующие на глубинах порядка нескольких км.

Обработка данных с ближних пунктов происходит в следующем порядке:

— редакция и предварительная обработка;

— регулировка амплитуд и фильтрация;
— разделение волн и подавление помех;
— деконволюция по форме падающей волны;

— построение трассы коридорного суммирования.

При обработке данных с удаленных пунктов возбуждения дополнительно:

— подбор модели среды по разным типам волн;

— построение изображения околоскважинного пространства с помощью миграции или преобразования ВСП-ОГТ.

Преимущества:

— существенно устранено влияние на сейсмограмму поверхностных волн, так как сейсмоприемники обычно расположены ниже области их регистрации;

— первые вступления на сейсмограмме дают первое приближение истинной кинематической модели среды;

— возможность точной увязки данных ГИС с данными наземной сейсморазведки;

— сигнал от возбуждения наблюдается в среде, а не на поверхности, что позволяет оценить и учесть его форму, что раскрывает дальнейшее развитие метода совместно с наземной сейсморазведкой (2D/3D) в сторону совместных систем наблюдения 2D/3D+ВСП.

Недостатки:

— необходимость дорогостоящего бурения скважины;

— ограниченность изучаемого пространства околоскважинной областью;

— несимметричность системы наблюдения (приемники расположены в скважине, источники возбуждения — на поверхности), усложняющая анализ и обработку сейсмограмм.

Вертикальное сейсмическое профилирование — Википедия с видео // WIKI 2 Принципиальная схема методики ВСП

Принципиальная схема методики ВСП

Вертикальное сейсмическое профилирование

 — разновидность 2D-сейсморазведки, при проведении которой один из двух элементов (источник или приемник сейсмических волн) располагается на поверхности, а другой элемент помещается в пробуренную скважину.

Содержание

Энциклопедичный YouTube

  • 1/1

    Просмотров:

    742

  • ✪ 01-Моделирование сейсмических данных («Tesseral»)

Содержание

История

Впервые идея расположить сейсмоприёмники в пробуренной скважине была высказана Фессенденом в 1918 году. Основоположником и создателем технологии этого метода в том виде, в каком он используется сегодня, является советский учёный Е. И. Гальперин[1], разрабатывавший эту тематику в СССР, начиная с начала 60-х годов XX века.

Основная методика наблюдений

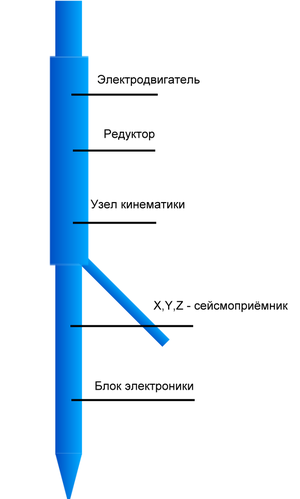

Принципиальная схема скважинного зонда для проведения ВСП

Принципиальная схема скважинного зонда для проведения ВСП

Перед проведением ВСП должна быть пробурена или выбрана из существующих подходящая скважина. Затем по бокам этой скважины, в какой-то одной плоскости, к которой принадлежит ось ствола скважины, размещаются источники сейсмических волн (вибраторы или взрывчатые вещества), а в скважине располагаются высокочувствительные приёмники сейсмических колебаний, связанные каротажным кабелем с наземной сейсмостанцией. Затем происходит серия взрывов и регистрация сейсмических волн.

Используемое оборудование

Оборудование, используемое при проведении вертикального сейсмического профилирования, состоит из двух основных компонентов: наземной сейсмостанции и блока скважинных приборов. Принципиально оно ничем не отличается от обычного оборудования для проведения наземной 2D-сейсморазведки, кроме одной детали: скважинные зонды существенно усложнены из-за того, что они должны выдерживать повышенную температуру и давление, существующие на глубинах порядка нескольких километров. Мировым лидером в производстве оборудования ВСП в настоящий момент является фирма Sercel.

Последовательность обработки данных

Граф обработки данных ВСП с ближнего пункта возбуждения (квазивертикальное распространение волн) выглядит примерно следующим образом:

  • редакция и предварительная обработка;
  • регулировка амплитуд и фильтрация;
  • разделение волн и подавление помех;
  • деконволюция по форме падающей волны;
  • построение трассы коридорного суммирования.

При обработке данных ВСП с удаленных пунктов возбуждения граф обработки включает:

  • подбор модели среды по разным типам волн;
  • построение изображения околоскважинного пространства с помощью миграции или преобразования ВСП-ОГТ.

Преимущества и недостатки метода

По сравнению с наземной сейсморазведкой (2D/3D), этот метод обладает следующими преимуществами:

  • практически полностью устранено влияние на сейсмограмму поверхностных волн, так как сейсмоприемники обычно расположены ниже области их регистрации;
  • первые вступления на сейсмограмме дают первое приближение истинной кинематической модели среды;
  • возможность точной увязки данных ГИС с данными наземной сейсморазведки;
  • сигнал от возбуждения наблюдается в среде, а не на поверхности, что позволяет оценить и учесть его форму, что раскрывает дальнейшее развитие метода совместно с наземной сейсморазведкой (2D/3D) в сторону совместных систем наблюдения 2D/3D+ВСП.

К недостаткам метода следует отнести:

  • необходимость дорогостоящего бурения скважины;
  • ограниченность изучаемого пространства околоскважинной областью;
  • несимметричность системы наблюдения (приемники расположены в скважине, источники возбуждения — на поверхности), усложняющая анализ и обработку сейсмограмм.

Примечания

Принципиальная схема скважинного зонда для проведения ВСП
Эта страница в последний раз была отредактирована 2 мая 2017 в 11:26.
Вертикальное сейсмическое профилирование — это… Что такое Вертикальное сейсмическое профилирование? Принципиальная схема методики ВСП

Вертикальное сейсмическое профилирование — это разновидность 2D сейсморазведки, при проведении которой источники сейсмических волн располагаются на поверхности, а приёмники помещаются в пробуренную скважину.

История

  • Фотография страницы патента на изобретение метода вертикального сейсмического профилирования, полученного Фессенденом в 1918 году

Впервые идея расположить сейсмоприёмники в пробуренной скважине была высказана неким Фессенденом в 1918 году. Но его работы не получили широкого распространения. Также в анналы истории ВСП попали фамилии учёных: Мак Коллума и Ла Руе (1931). Но всё же основоположником и создателем технологии этого метода в том виде, в каком он используется сегодня, является советский учёный Е. И. Гальперин, разрабатывавший эту тематику в СССР, начиная с начала 60-х. Дело его живо и сейчас, что подтверждают ежегодные «

Гальперинские чтения»[1].

Основная методика наблюдений

Принципиальная схема скважинного зонда для проведения ВСП

Перед проведением ВСП должна быть пробурена или выбрана из существующих подходящая скважина. Затем по бокам этой скважины, в какой-то одной плоскости, к которой принадлежит ось ствола скважины, размещаются источники сейсмических волн (вибраторы или взрывчатые вещества), а в скважине располагаеются высокочувствительные приёмники сейсмических колебаний, связанные каротажным кабелем с наземной сейсмостанцией. Затем происходит серия взрывов и регистрация сейсмических волн. В 1960 годы в сейсморазведке был осуществлен переход на цифровую запись полевой информации и с тех пор геометрические размеры вычислительной техники только снижались и в настоящее время могут иметь размер с толстую тетрадь (Ноутбук).

Используемое оборудование

Оборудование, используемое при проведении вертикального сейсмического профилирования, состоит из двух основных компонентов: наземной сейсмостанции и блока скважинных приборов. Принципиально оно ничем не отличается от обычного оборудования для проведения наземной 2D сейсморазведки, кроме одной детали: скважинные зонды существенно усложнены из-за того, что они должны выдерживать повышенную температуру и давление, существующие на глубинах порядка нескольких километров. Мировым лидером в производстве оборудования ВСП в настоящий момент является фирма Sercel.

Последовательность обработки данных

Граф обработки данных ВСП с ближнего пункта возбуждения (квазивертикальное распространение волн) выглядит примерно следующим образом:

  • редакция и предварительная обработка;
  • регулировка амплитуд и фильтрация;
  • разделение волн и подавление помех;
  • деконволюция по форме падающей волны;
  • построение трассы коридорного суммирования.

При обработке данных ВСП с удаленных пунктов возбуждения граф обработки включает:

  • подбор модели среды по разным типам волн;
  • построение изображения околоскважинного пространства с помощью миграции или преобразования ВСП-ОГТ.

Преимущества и недостатки метода

По сравнению с наземной сейсморазведкой (2D/3D), этот метод обладает следующими преимуществами:

  • практически полностью устранено влияние на сейсмограмму поверхностных волн, так как сейсмоприемники обычно расположены ниже области их регистрации;
  • первые вступления на сейсмограмме дают первое приближение истинной кинематической модели среды;
  • возможность точной увязки данных ГИС с данными наземной сейсморазведки;
  • сигнал от возбуждения наблюдается в среде, а не на поверхности, что позволяет оценить и учесть его форму, что раскрывает дальнейшее развитие метода совместно с наземной сейсморазведкой (2D/3D) в сторону совместных систем наблюдения 2D/3D+ВСП.

К недостаткам метода следует отнести:

  • необходимость дорогостоящего бурения скважины;
  • ограниченность изучаемого пространства околоскважинной областью;
  • несимметричность системы наблюдения (приемники расположены в скважине, источники возбуждения — на поверхности), усложняющая анализ и обработку сейсмограмм.

Примечания

Ссылки

Вертикальное сейсмическое профилирование.

⇐ ПредыдущаяСтр 2 из 4Следующая ⇒

Вертикальное сейсмическое профилирование (ВСП) это метод околоскважинных и межскважинных исследований для решения комплекса геологических, методических и технологических задач сейсморазведки на всех этапах геологоразведочного процесса. Основой для анализа волнового поля по материалам ВСПявляются сводные сейсмограммы по стволу скважины для каждого пункта взрыва (рис. 6). По своей сути — это интегральный сейсмокаротаж, выполняемый многоканальным зондом со специальными прижимными устройствами, обеспечивающими плотный контакт сейсмоприемников со стенками скважины. Это позволяет избавиться от влияния сильных помех и прослеживать волны в последующих вступлениях записи. ВСПэто эффективный метод изучения волновых полей и процесса распространения сейсмических волн во внутренних точках геологических сред. В отличие от большинства геофизических скважинных методов, изучающих разрез только в ближайшей окрестности ствола скважины, ВСПпозволяет исследовать около скважинное и межскважинное пространство.

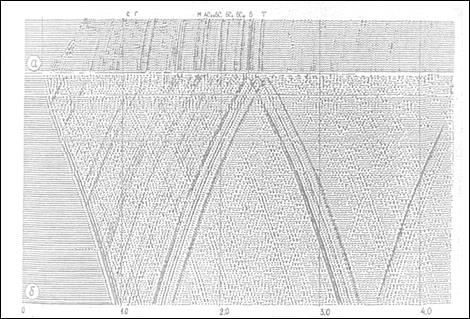

Рис. 7. Сейсмограмма ВСПпо одной из скважин Сургутского района в Западной Сибири:

а — сейсмограмма наземных наблюдений вблизи скважины на базе 690 м;

б — сводная сейсмограмма по стволу скважины на глубину до 2100 м

Сейсмические наблюдения по методу ВСП выполняют для решения разведочных геологических задач, изучения волновых полей, определения скоростной характеристики разреза и др. Схема наблюдений в ВСП при решении разведочных задач показана на рис. 7. На нем изображены пути пробега отраженной волны от наклонной границы RR к вертикальной расстановке сейсмоприемников, помещенной в интервале глубин z2-z1. Источник расположен на поверхности в точке О,удаленной от устья скважины на некоторое расстояние. Следовательно, наблюдения в методе ВСП относятся к наблюдениям на непродольных вертикальных профилях. Регистрация сейсмических волн в методе ВСП осуществляется во внутренних точках среды, расположенных ниже верхней неоднородной части разреза, в которой образуются наиболее интенсивные волны-помехи. Поэтому на сейсмических записях ВСП отраженные волны в некоторых случаях могут прослеживаться лучше, чем на обычных записях МОВ. Кроме того, при ВСП меньше сказывается искажающее влияние на времена прихода отраженных волн рельефа поверхности земли и подземного рельефа верхней неоднородной части разреза.

Рис.8 Схема сейсмических наблюдений в глубоких скважинах при вертикальном сейсмическом профилировании



На приводимых ниже сейсмограммах (рис. 8) можно выделить основные типы волн, характерные для данного удаления «источник -приемник»:прямые падающие, однократно отраженные, отраженные многократные и частично кратные, поперечные, обменные, преломленные. По этим же данным можно осуществить привязку основных отраженных (целевых) волн к границам отражения и, тем самым, к геологическим границам (рис. 8). Глубинную привязку отраженных волн осуществляют путем использования точки пересечения линии времен вступлений падающей волны и оси синфазности волны отраженной, имеющей противоположную по знаку кажущуюся скорость.

Изучение с помощью вертикального сейсмического профилирования около скважинного пространства возможно на значительных расстояниях от скважины и для очень широкого круга геологических условий и задач. Возможно изучение разреза не только в интервале глубин, вскрытых скважиной, но и, что весьма существенно, глубже забоя. При этом прием колебаний осуществляется трех — шестиприборными зондами. Расстояние между приборами составляет 10-40 м. Каждый скважинный прибор содержит несколько сейсмографов, смонтированных в герметичных контейнерах. Для передачи сигналов от скважинных приборов к сейсморазведочной станции используются бронированные трех — семижильные кабели. Существуют скважинные зонды, предназначенные для регистрации не только вертикальной составляющей волнового поля, но и других компонент поля. Наблюдения на вертикальном профиле проводят, используя 2-3 пункта возбуждения сейсмических волн. Один из них располагают как можно ближе к устью скважины (50 – 150 м), а другие удаляют на те расстояние, для которых хотят изучить волновое поле. По принципу анализа зарегистрированного волнового поля выделяют две основные модификации ВСП — скалярнуюи векторную (поляризационную модификацию ПМ ВСП). По технике записи различают однокомпонентную модификацию ВСП(регистрируется только вертикальная компонента поля) и трехкомпонентную ПМ ВСП.

При решении разведочных задач сводные сейсмограммы ВСП преобразуют во временные разрезы путем введения кинематических и статических поправок. Трансформированная во временной разрез сводная сейсмограмма ВСП при одинаковой линии приведения сопоставима с временным разрезом МОВ или МОГТ.

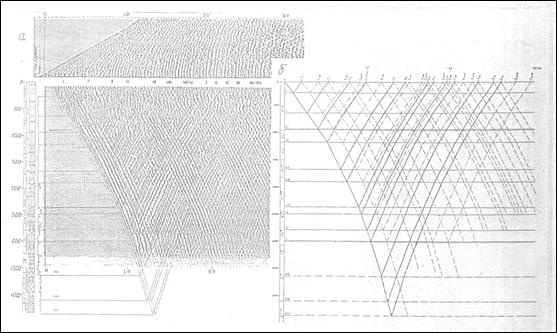

Рис. 9. Пример использования данных ВСП для стратиграфическойпривязки отражающих границ и выделения кратных отраженных волн на одной из скважин глубиной 3200 м в Средней Азии:

а — сходная сейсмограмма ВСП;

б — предполагаемыйход лучей однократных (сплошные линии) и кратных (пунктирные линии) отраженных волн.





ВЕРТИКАЛЬНОЕ СЕЙСМИЧЕСКОЕ ПРОФИЛИРОВАНИЕ • Большая российская энциклопедия
  • рубрика
  • родственные статьи
  • image description

    В книжной версии

    Том 5. Москва, 2006, стр. 185

  • image description

    Скопировать библиографическую ссылку:


Авторы: Г. А. Шехтман

ВЕРТИКА́ЛЬНОЕ СЕЙСМИ́ЧЕСКОЕ ПРО­ФИЛИ́РОВАНИЕ (ВСП), ме­тод сква­жин­ной гео­фи­зи­ки, ос­но­ван­ный на изу­че­нии про­цес­са рас­про­стра­не­ния сейс­ми­чес­ких волн внут­ри ре­аль­ных сред. ВСП пред­ло­же­но рос. гео­фи­зи­ком Е. И. Галь­пе­ри­ным в нач. 1960-х гг. При ВСП один из двух эле­мен­тов (ис­точ­ник или при­ём­ник уп­ру­гих ко­ле­ба­ний) пе­ре­дви­га­ют в ство­ле сква­жи­ны, а вто­рой – в при­по­верх­но­ст­ной зо­не или в др. сква­жи­не. Раз­ли­ча­ют пря­мое ВСП, ко­гда ис­точ­ник уп­ру­гих ко­ле­ба­ний раз­ме­ща­ют в при­по­верх­но­ст­ной зо­не, а при­ём­ник – в ис­сле­дуе­мой сква­жи­не, и об­ра­щён­ное ВСП, ко­гда ис­точ­ник и при­ём­ник име­ют об­рат­ное рас­по­ло­же­ние. В ме­то­де ВСП изу­ча­ют сейс­мич. вол­ны раз­ных ти­пов и клас­сов: пря­мые, от­ра­жён­ные, пре­лом­лён­ные, про­доль­ные, по­пе­реч­ные, об­мен­ные и др. От на­зем­ной сейс­мо­раз­вед­ки ВСП от­ли­ча­ют по­тен­ци­аль­но бо­лее вы­со­кие точ­ность и раз­ре­шаю­щая спо­соб­ность, а так­же од­но­знач­ность оп­ре­де­ле­ния фи­зич. и гео­ло­гич. па­ра­мет­ров раз­ре­за. По­сколь­ку сква­жи­на пе­ре­се­ка­ет не­од­но­род­но­сти гео­ло­гич. раз­ре­за, ВСП по­зво­ля­ет при­вя­зать к ним осо­бен­но­сти вол­но­во­го сей­смич. по­ля, ко­то­рые не мо­гут быть од­но­знач­но ин­тер­пре­ти­ро­ва­ны по дан­ным на­зем­ной сейс­мо­раз­вед­ки. В от­ли­чие от ме­то­дов ка­ро­та­жа, ВСП по­зво­ля­ет про­во­дить опе­ра­тив­ный про­гноз раз­ре­за ни­же за­боя бу­ря­щей­ся сква­жи­ны, а так­же изу­чать про­стран­ст­во во­круг сква­жи­ны на рас­стоя­ни­ях, со­из­ме­ри­мых с её глу­би­ной. ВСП в ком­плек­се с на­зем­ной сейс­мо­раз­вед­кой и ка­ро­та­жем ус­пеш­но ис­поль­зу­ют для оп­ти­ми­за­ции по­ис­ков и раз­вед­ки ме­сто­ро­ж­де­ний неф­ти и га­за, а так­же при их раз­ра­бот­ке и экс­плуа­та­ции.

Поляризационный метод вертикального сейсмического профилирования

Поляризационный метод вертикального сейсмического профилирования

Физические основы ПМ ВСП

Поляризационный метод вертикального сейсмического профилирования (ПМ ВСП) основан на регистрации искусственного акустического волнового возбуждаемого на поверхности трёхкомпонентными датчиками расположенными в стволе каротируемой скважины.

В процессе обработки зарегистрированного волнового поля от каждого из пунктов возбуждения, расположенных на разнонаправленных лучах относительно каротируемой скважины, производится выделение волн различного типа (прямых, обменных, отражённых и т.д.), Рис.1, расчет распределение их кинематических и динамических параметров вдоль ствола скважины, а также сопоставление этих характеристик в зависимости от удаления от ствола скважины и азимута пунктов возбуждения между собой и с данными ГИС.

Задачи, решаемые с помощью ПМ ВСП
  • изучение формы акустического сигнала, затухания и поглощения его энергии в околоскважинном пространстве в сейсмическом диапазоне частот;
  • определение интервальной модели скорости продольных и поперечных волн в околоскважинном пространстве;
  • изучение геомеханических характеристик горных пород в околоскважинном пространстве в сейсмическом диапазоне частот;
  • уточнение строения резервуара, оценка коллекторских свойств пород-коллекторов;
  • изучение микрослоистости разреза пересечённого скважиной;
  • изучение анизотропных свойств пород в околоскважинном пространстве;
  • оценка характера слоистости пород в околоскважинном пространстве;
  • оценка направления трещиноватости пород в околоскважинном пространстве;
  • определение критериев для оценки нефтегазоносности вскрытого разреза в сейсмическом диапазоне частот;
  • прогноз литологии, скоростной характеристики, участков, опасных на рапопроявления, АВПД и др. ниже забоя скважины;
  • согласование каротажных и наземных сейсмических данных.

Селекция волнового поля ПМ ВСП на различные типы волн

Рис.1. Селекция волнового поля ПМ ВСП на различные типы волн

Условные обозначения: DP-падающая продольная волна; UP-восходящие продольные волны; DS-падающие обменные волны; US-восходящие обменные волны; UPUPDP-кратные продольные волны; UPUPDS – кратные обменные волны.

Опыт выполнения работ методом ПМ ВСП

Компанией Октопус выполнены работы ПМ ВСП по 12 скважинам в пределах Астраханского ГКМ, имеющего сложное геологическое строение. Сложность геологического строения определяется сложной конфигурацией соляных тел (куполов) (см. рис.2), что осложняет использование методов естественных (НСЗ, ЛМС и др.) и исскуственных (МОГТ 2 и 3 D ) волновых полей для решения геологических задач.

Выполненные работы ПМ ВСП позволили построить адекватную модель распределения упругих параметров горных пород (интервальной скорости продольных и поперечных волн, модуля Юнга и коэффициента Пуассона и др.) в сейсмическом диапазоне вертикального разрешения в межскважинном пространстве . Такая модель позволяет эффективно использовать методы НСЗ, 2 и 3 D МОГТ для изучения межскважинного пространства в пределах АГКМ.

Геологическое строение территории АГКМ по линии пересекающей его с северо-запада на юго-восток

Рис.2. Геологическое строение территории АГКМ по линии пересекающей его с северо-запада на юго-восток
