24604-12: ВСН-2 Влагомеры сырой нефти
Назначение
Влагомеры сырой нефти ВСН-2 предназначены для измерения объёмной доли воды (в %) в нефти, нефтепродуктах и других жидкостях органического происхождения после сепарации газа при транспортировке по технологическим трубопроводам.
Описание
Принцип действия влагомеров основан на методе измерения полного комплексного сопротивления первичного преобразователя с протекающей через него водо-нефтяной смесью с последующим преобразованием измеренной величины в цифровой сигнал, далее — в числовое значение влагосодержания (%, об. доля), которое выводится на индикатор блока обработки и внешние устройства регистрации данных.
В модификациях влагомеров ВСН-2-КМ (комбинированный метод), кроме метода измерения полного комплексного сопротивления, дополнительно применяется метод поглощения водо-нефтяной смесью инфракрасного излучения (оптическое поглощение) с последующей совместной обработкой результатов двух методов измерения.
Влагомеры функционально состоят из первичного измерительного преобразователя, блока обработки и соединительного кабеля, обеспечивающего их связь.
Влагомеры выпускаются в модификациях и исполнениях, которые отличаются: исполнением первичного измерительного преобразователя по номинальному диаметру (50, 80, 100, 150, 200) и конфигурации (прямоточное, угловое, полнопоточное), диапазонами измерений влагосодержания в %, об. доля (0-10; 0-30; 0-60; 0-100), исполнением блока обработки (наличие клавиатуры и индикации), наличием в комплекте влагомера магнитоиндукционного датчика расходомера для возможности работы в составе автоматизированных групповых замерных установок (АГЗУ), примененными методами измерения. Примеры обозначений и краткое описание модификаций и исполнений:
ВСН-2-50-10 — модификация в комплекте с первичным измерительным преобразователем DN 50 в прямоточном исполнении с аксиальными электродами (дополнительным индексом не обозначается), диапазон измерений от 0 до 10 %, об. доля. Модификация выпускается с диапазонами измерения от 0 до 10, от 0 до 30, от 0 до 60, от 0 до 100% об. доля в комплекте с первичным измерительным преобразователем DN 50 и 80;
ВСН-2-50-60-01 — модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, диапазон измерений 0-60%, об. доля, (индекс модификации — 01). Модификация выпускается с диапазонами измерений от 0 до 10, от 0 до 30, от 0 до 60, от 0 до 100 % об. доля в комплекте с первичным измерительным преобразователем DN 50 и 80;
ВСН-2-50-02 — модификация в комплекте с первичным измерительным преобразователем DN 50 и магнитоиндукционным датчиком в прямоточном исполнении в комплекте с магнитоиндукционным датчиком расходомера (индекс модификации — 02), адаптированная для работы в составе АГЗУ. Модификация выпускается с диапазоном измерений от 0 до 100 %, об. доля в комплекте с первичным измерительным преобразователем DN 50, 80 и 100;
ВСН-2-50-03 — модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, блок обработки без клавиатуры и индикации (индекс модификации — 03). Управление влагомером данной модификации осуществляется с помощью блока клавиатурно-индикаторного. Модификация выпускается с диапазоном измерений от 0 до 100 %, об. доля в комплекте с первичным измерительным преобразователем DN 50 и 80;
ВСН-2-ПП-150-100 — модификация в комплекте с первичным измерительным преобразователем DN 150, диапазон измерений от 0 до 100 %, об. доля, первичный измерительный преобразователь в полнопоточном исполнении (1111) с системой плоских электродов, электрическое поле которых охватывает сечение трубопровода. Модификация 1111 выпускается с диапазонами измерений от 0 до 10, от 0 до 30, от 0 до 60, от 0 до 100 % об. доля в комплекте с первичным измерительным преобразователем DN 100, 150 и 200;
ВСН-2-КМ-50 — модификация в комплекте с первичным измерительным преобразователем DN 50, имеющая дополнительный байпасный канал для прохождения водо-нефтяной смеси через узел оптического измерения. При этом конструкция узла позволяет выдвигать оптический проход для обслуживания (очистки) непосредственно под давлением без остановки работы первичного преобразователя. КМ — обозначение модификации, в которой применяется комбинированный метод измерения: полное комплексное сопротивление плюс оптическое поглощение. Модификация КМ выпускается с диапазоном измерений от 0 до 100 % в комплекте с первичным измерительным преобразователем в угловом исполнении с DN 50 и 80.

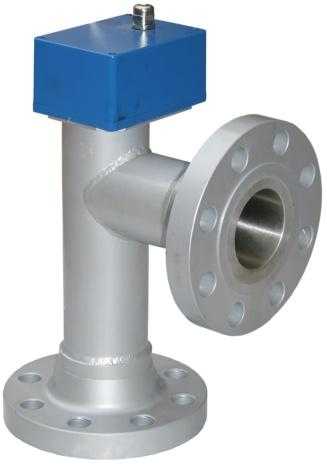

Рисунок 3 — Первичный измерительный преобразователь влагомеров ВСН-2-ПП-100, ВСН-2-ПП-150 и ВСН-2-1111-200 в полнопоточном исполнении.
Рисунок 7 — Места пломбирования блока обработки влагомеров ВСН-2 Программное обеспечение
влагомера ВСН-2 является встроенным. Функции встроенного программного обеспечения ВСН-2: управление измерительными каналами, расчет мгновенного и среднего влагосодержания, ведение архивов данных и событий, формирование тока 4-20 мА, управление реле нетто, управление индикатором и клавиатурой, диагностика прибора.
Идентификационные данные встроенного программного обеспечения влагомера ВСН-2 приведены в таблице1.
Таблица 1
|
Наименование ПО |
Идентификац ионное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификат ора ПО |
|
ВСН-2 |
Ver40 |
4 |
0хС1ББ |
CRC16 |
Уровень защиты программного обеспечения ВСН-2 от непреднамеренных и преднамеренных изменений — С по МИ 3286-2010.
Встроенное программное обеспечение ВСН-2 защищено от несанкционированного изменения пломбировочной наклейкой на корпусе прибора не позволяющей без нарушения её получить доступ к программирующему разъёму.
Программное обеспечение ВСН-2 исключает возможность модификации или удаление данных через интерфейсы пользователя.
Программное обеспечение ВСН-2 не влияет на метрологические характеристики влагомеров ВСН-2.
Технические характеристики
Основные технические характеристики модификаций и исполнений влагомера приведены в таблицах 2, 3 и 4.
|
Основные параметры, характеристики и размеры |
ВСН-2- 50-10 |
ВСН-2- 50-10-01 |
ВСН-2- 50-30 |
ВСН-2- 50-30-01 |
ВСН-2- 50-60 |
ВСН-2- 50-60-01 |
ВСН-2- 50-100 |
ВСН-2- 50-100-01 |
ВСН-2- 50-02 |
ВСН-2- 50-03 |
ВСН-2- КМ-50 |
ВСН-2- КМ-50 02 |
ВСН-2- КМ-50-03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1.2.1. Диапазон измерений объёмной доли воды, % |
от 0 до 10 |
от 0 до 10 |
от 0 до 30 |
от 0 до 30 |
от 0 до 60 |
от 0 до 60 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
|
1.2.2 Пределы допускаемой абсолютной погрешности измерений объёмной доли воды воды, %, в диапазоне (поддиапазоне) влагосодержаний (об. доля воды,%) в диапазоне от 0 до10% |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 | |||||||
|
в поддиапазоне свыше 10 до 30 % |
— |
— |
±0,8 |
±0,8 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
в поддиапазоне свыше 10 до 60 %, |
— |
— |
— |
— |
±0,8 |
±0,8 |
|
— |
— |
— |
— |
— |
— |
|
в поддиапазоне от 0 до 50% |
— |
— |
— |
— |
— |
— |
±0,8 |
±0,8 |
±0,8 |
±0.8 |
±0,8 |
±0,8 |
±0,8 |
|
в поддиапазоне свыше 50 до 70 % |
— |
— |
— |
— |
— |
— |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
|
в поддиапазоне свыше 70 до 100 % |
— |
— |
— |
— |
— |
— |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
— |
— |
— |
|
в поддиапазоне свыше 70 до 85 % |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±1,2 |
±1,2 |
±1,2 |
|
в поддиапазоне свыше 85 до 95 % |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,8 |
±0,8 |
±0,8 |
|
в поддиапазоне свыше 95 до 99,9 % |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,6 |
±0,6 |
±0,6 |
|
1.2.3 Уровни входных сигналов с расходомеров, В. Возможность подключения по входам «сухой контакт» |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт + аналог 0-5В |
аналог 0-5В |
3 канала 5-30В или контакт |
3 канала 5-30В или контакт + аналог 0-5В |
аналог 0-5В |
|
1.2.4 Габаритные и присоединительные размеры, мм, не более: первичного измерительного преобразователя, блока обработки |
428х 0160 305х230 х80 |
420х 0165 305х230 х80 |
428х 0160 305х230 х80 |
420х 0165 305х230 х80 |
428х 0160 305х230 х80 |
420х 0165 305х230 х80 |
428х 0160 305х230 х80 |
420х 0165 305х230 х80 |
428х 0160 305х230 х80 |
420х 0165 110х100 х45 |
420х 0165 305х230 х80 |
420х 0165 305х230 х80 |
420х 0165 110х100 х45 |
|
1.2.5 Масса, кг, не более : первичного измерительного преобразователя блока обработки |
12 3 |
11 3 |
12 3 |
11 3 |
12 3 |
11 3 |
12 3 |
11 3 |
12 3 |
11 0,3 |
13 3 |
13 3 |
13 0,3 |
|
Основные параметры, характеристики и размеры |
ВСН-2- 80-10 |
ВСН-2- 80-10-01 |
ВСН-2- 80-30 |
ВСН-2- 80-30-01 |
ВСН-2- 80-60 |
ВСН-2- 80-60-01 |
ВСН-2- 80-100 |
ВСН-2- 80-100-01 |
ВСН-2- 80-02 |
ВСН-2- 80-03 |
ВСН-2- КМ-80 |
ВСН-2- КМ-80 02 |
ВСН-2- КМ-80 03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1.2.1 Диапазон измерений объёмная доля воды, % |
от 0 до 10 |
от 0 до 10 |
от 0 до 30 |
от 0 до 30 |
от 0 до 60 |
от 0 до 60 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
|
1.2.2 Пределы допускаемой абсолютной погрешности измерений объёмной доли воды, %, в диапазоне (поддиапазоне) влагосодержаний (об. доля воды,%) в диапазоне от 0 до 10 % об. доля воды |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 | |||||||
|
в поддиапазоне свыше 10 до 30% |
— |
— |
±0,8 |
±0,8 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
в поддиапазоне свыше 10 до 60% |
— |
— |
— |
— |
±0,8 |
±0,8 |
— |
— |
— |
— |
— |
— |
— |
|
в поддиапазоне от 0 до 50% |
— |
— |
— |
— |
— |
— |
±0,8 |
±0,8 |
±0,8 |
±0.8 |
±0,8 |
±0,8 |
±0,8 |
|
в поддиапазоне свыше 50 до 70% |
— |
— |
— |
— |
— |
— |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
|
в поддиапазоне свыше 70 до 100% |
— |
— |
— |
— |
— |
— |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
— |
— |
— |
|
в поддиапазоне свыше 70 до 85% |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±1,2 |
±1,2 |
±1,2 |
|
в поддиапазоне свыше 85 до 95% |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,8 |
±0,8 |
±0,8 |
|
в поддиапазоне свыше 95 до 99,9% |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,6 |
±0,6 |
±0,6 |
|
1.2.3. Уровни входных сигналов с расходомеров, В |
3 канала 5-30 В |
3 канала 5-30 В |
3 канала 5-30 В |
3 канала 5-30 В |
3 канала 5-30 В |
3 канала 5-30 В |
3 канала 5-30 В |
3 канала 5-30 В |
3 канала 5-30 В |
аналог 0-5 В |
3 канала 5-30 В |
3 канала 5-30 В |
Аналог 0-5 В |
|
Возможность подключения по входам |
или |
или |
или |
или |
или |
или |
или |
или |
или |
или |
или | ||
|
«сухой контакт» |
контакт |
контакт |
контакт |
контакт |
контакт |
контакт |
контакт |
контакт |
контакт + аналог 0-5В |
контакт |
контакт + аналог 0-5В | ||
|
1.2.4 Габаритные и присоединительные размеры, мм, не более: первичного измерительного преобразователя, блока обработки |
466х 0195 305х 230х 80 |
450х 0210 305х 230х 80 |
466х 0195 305х 230х 80 |
450х 0210 305х 230х 80 |
466х 0195 305х 230х 80 |
450х 0210 305х 230х 80 |
466х 0195 305х 230х 80 |
450х 0210 305х 230х 80 |
466х 0195 305х 230х 80 |
450х 0210 110х 100х 45 |
450х 0210 305х 230х 80 |
450х 0210 305х 230х 80 |
450х 0210 110х 100х 45 |
|
1.2.5 Масса, кг, не более: первичного измерительного преобразователя блока обработки |
22 3 |
22 3 |
22 3 |
22 3 |
22 3 |
22 3 |
22 3 |
22 3 |
22 3 |
22 0,3 |
22 3 |
22 3 |
22 0,3 |
|
Основные параметры, характеристики и размеры |
ВСН-2- ПП-100- 10 |
ВСН-2- ПП-100- 30 |
ВСН-2- ПП-100- 60 |
ВСН-2- ПП-100- 100 |
ВСН-2- ПП-100- 02 |
ВСН-2- ПП-150- 10 |
ВСН-2- ПП-150- 30 |
ВСН-2- ПП-150- 60 |
ВСН-2- ПП-150- 100 |
ВСН-2- ПП-200 10 |
ВСН-2- ПП-200- 30 |
ВСН-2- ПП-200- 60 |
ВСН-2- ПП-200- 100 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1.2.1. Диапазон измерения объёмной доли воды, % |
от 0 до 10 |
от 0 до 30 |
от 0 до 60 |
от 0 до 100 |
от 0 до 100 |
от 0 до 10 |
от 0 до 30 |
от 0 до 60 |
от 0 до 100 |
от 0 до 10 |
от 0 до 30 |
от 0 до 60 |
от 0 до 100 |
|
1.2.2 Пределы допускаемой абсолютной погрешности измерений объёмной доли воды, %, в диапазоне (поддиапазоне) влагосодержаний (об. доля воды,%) в диапазоне от 0 до 10% |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,4 | ||||
|
в поддиапазоне свыше 10 до 30% |
— |
±0,8 |
— |
— |
— |
— |
±0,8 |
— |
— |
— |
±0,8 |
— |
— |
|
в поддиапазоне свыше 10 до 60% |
— |
— |
±0,8 |
— |
— |
— |
— |
±0,8 |
— |
— |
— |
±0,8 |
— |
|
в поддиапазоне от 0 до 50% |
— |
— |
— |
±0,8 |
±0,8 |
— |
— |
— |
±0,8 |
— |
— |
— |
±0,8 |
|
в поддиапазоне свыше 50 до 70% |
— |
— |
— |
±1,0 |
±1,0 |
— |
— |
— |
±1,0 |
— |
— |
— |
±1,0 |
|
в поддиапазоне свыше 70 до 100% |
— |
— |
— |
±1,5 |
±1,5 |
— |
— |
— |
±1,5 |
— |
— |
— |
±1,5 |
|
1.2.3 Уровни входных сигналов с расходомеров, В. Возможность подключения по входам «сухой контакт» |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт + аналог 0-5В |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
3 канала 5-30 В или контакт |
|
1.2.4.Габаритные и присоединительные размеры, мм, не более: первичного измерительного преобразователя, блока обработки |
350х 0160 305х 230х 80 |
350х 0160 305х 230х 80 |
350х 0160 305х 230х 80 |
350х 0160 305х 230х 80 |
400х 0160 305х 230х 80 |
400х 0160 305х 230х 80 |
400х 0160 305х 230х 80 |
400х 0160 305х 230х 80 |
400х 0160 305х 230х 80 |
450х 0160 305х 230х 80 |
450х 0160 305х 230х 80 |
450х 0160 305х 230х 80 |
450х 0160 305х 230х 80 |
|
1.2.5. Масса, кг, не более: первичного измерительного преобразователя блока обработки |
7 3 |
7 3 |
7 3 |
7 3 |
7 3 |
8 3 |
8 3 |
8 3 |
8 3 |
9 3 |
9 3 |
9 3 |
9 3 |
лист № 6 всего листов 10
лист № 7 всего листов 10
лист № 8 всего листов 10
Выходные сигналы:
унифицированный сигнал постоянного тока, мА Электрические параметры искробезопасных цепей:
4-20
24,2
50
4,0
6,4
2
25
1Ex ib IIA T6 [Ex ib] IIA 15000 6
от минус 10 до плюс 40 до 80 от 84 до 106,7
— напряжение, не более, В
— ток, не более, мА Рабочее давление в первичном преобразователе, МПа,
— для прямоточных и угловых исполнений
— для полнопоточных исполнений Потребляемая мощность, Вт, не более
— первичный преобразователь
— блок обработки Маркировка взрывозащиты:
— первичный измерительный преобразователь
— блок обработки Средняя наработка на отказ, ч Средний срок службы, лет Условия эксплуатации:
о/~’
— температура окружающего воздуха, С
— относительная влажность воздуха, %
— атмосферное давление, кПа
Знак утверждения типа
наносится в верхней левой части лицевой панели блока обработки и на первом листе руководства по эксплуатации, посередине и выше на 40мм наименования «Влагомер сырой нефти».
Комплектность
|
Наименование |
Количество, шт. |
Примечание |
|
1 Первичный измерительный преобразователь |
1 | |
|
2 Блок обработки |
1 | |
|
3 Датчик магнитоиндукционный |
1 |
для ВСН-2- … -02 |
|
4 Кабель соединительный |
1 | |
|
5 Руководство по эксплуатации |
1 | |
|
6 Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом «Инструкция. ГСИ. Влагомеры сырой нефти ВСН-2. Методика поверки. МП 0016-2-2012», утвержденным ГЦИ СИ ФГУП ВНИИР 15.10.2012.
Перечень основного поверочного оборудования:
— Государственный специальный первичный эталон единицы объемного влагосодержания ГЭТ 87-2011, диапазон влагосодержания 0,01-99,9 % объемной доли воды, расширенная неопределенность от 3,5 10-3 до 5,610-2 % объемной доли воды;
— комплект средств поверки влагомеров и преобразователей влагосодержания нефти УПВН-2 по ТУ 50.581-86, дополненный вспомогательными устройствами для поверки влагомера ВСН-2;
— влагомер лабораторный ВСН-Л-01 по ТУ 4318-004-43717286-2012.
1 р и м е ч а н и е — Допускается использование других средств поверки с техническими характеристиками не хуже, чем у оборудования, указанного выше.
Сведения о методах измерений
Методика (методы) измерений содержится в руководстве по эксплуатации ВСН-2.00.00.000РЭ
Нормативные и технические документы, устанавливающие требования к влагомерам сырой нефти ВСН-2
ГОСТ 8.190-76 ГСИ. Государственный специальный эталон и
общесоюзная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0.
Общие требования.
ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11.
Искробезопасная электрическая цепь i.
ТУ 4318-002-43717286-2002 Влагомеры сырой нефти ВСН-2. Технические условия.
Рекомендации к применению
— осуществление торговли и товарообменных операций
all-pribors.ru
Влагомеры сырой нефти ВСН-2 — PDF
Транскрипт
1 Приложение к свидетельству лист 1 об утверждении типа средства измерений Влагомеры сырой нефти ВСН-2 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Влагомеры сырой нефти ВСН-2 предназначены для измерения объѐмной доли воды (в %) в нефти, нефтепродуктах и других жидкостях органического происхождения после сепарации газа при транспортировке по технологическим трубопроводам. Описание средства измерений Принцип действия влагомеров основан на методе измерения полного комплексного сопротивления первичного преобразователя с протекающей через него водо-нефтяной смесью с последующим преобразованием измеренной величины в цифровой сигнал, далее — в числовое значение влагосодержания (%, об. доля), которое выводится на индикатор и внешние устройства регистрации данных. В модификациях влагомеров КМ (комбинированный метод), кроме метода измерения полного комплексного сопротивления, дополнительно применяется метод поглощения водо-нефтяной смесью инфракрасного излучения (оптическое поглощение) с последующей совместной обработкой результатов двух методов измерения. Влагомеры функционально состоят из первичного измерительного преобразователя, и соединительного кабеля, обеспечивающего их связь. Влагомеры выпускаются в модификациях и исполнениях, которые отличаются: исполнением первичного измерительного преобразователя по номинальному диаметру (50,,, 150, 200) и конфигурации (прямоточное, угловое, полнопоточное), диапазонами измерений влагосодержания в %, об. доля (0-; 0-0; 0-; 0-), исполнением (наличие клавиатуры и индикации), наличием в комплекте влагомера магнитоиндукционного датчика расходомера для возможности работы в составе автоматизированных групповых замерных установок (АГЗУ), примененными методами измерения. Примеры обозначений и краткое описание модификаций и исполнений: 50- модификация в комплекте с первичным измерительным преобразователем DN 50 в прямоточном исполнении с аксиальными электродами (дополнительным индексом не обозначается), диапазон измерений 0-%, об. доля. Модификация выпускается с диапазонами измерения 0-, 0-0, 0-, 0-% об. доля в комплекте с первичным измерительным преобразователем DN 50 и ; модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, диапазон измерений 0-%, об. доля, (индекс модификации — 01). Модификация выпускается с диапазонами измерения 0-, 0-0, 0-, 0-% об. доля в комплекте с первичным измерительным преобразователем DN 50 и ; модификация в комплекте с первичным измерительным преобразователем DN 50 и магнитоиндукционным датчиком в прямоточном исполнении в комплекте с магнитоиндукционным датчиком расходомера (индекс модификации — 02), адаптированная для работы в составе АГЗУ. Модификация выпускается с диапазоном измерения 0-%, об. доля в комплекте с первичным измерительным преобразователем DN 50, и ; 50-0 модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, блок обработки без клавиатуры и индикации (индекс модификации — 0). Управление влагомером данной модификации осуществляется с помощью блока клавиатурно-индикаторного. Модификация
2 лист 2 выпускается с диапазоном измерения 0-%, об. доля в комплекте с первичным измерительным преобразователем DN 50 и ; ПП-150- модификация в комплекте с первичным измерительным преобразователем DN 150, диапазон измерений 0-%, об. доля, первичный измерительный преобразователь в полнопоточном исполнении (ПП) с системой плоских электродов, электрическое поле которых охватывает сечение трубопровода. Модификация ПП выпускается с диапазонами измерения 0-, 0-0, 0-, 0-% об. доля в комплекте с первичным измерительным преобразователем DN, 150 и 200; КМ-50 модификация в комплекте с первичным измерительным преобразователем DN 50, имеющая дополнительный байпасный канал для прохождения водо-нефтяной смеси через узел оптического измерения. При этом конструкция узла позволяет выдвигать оптический проход для обслуживания (очистки) непосредственно под давлением без остановки работы первичного преобразователя. КМ обозначение модификации, в которой применяется комбинированный метод измерения: полное комплексное сопротивление плюс оптическое поглощение. Модификация КМ выпускается с диапазоном измерения 0-% в комплекте с первичным измерительным преобразователем в угловом исполнении с DN 50 и. Рисунок 1 — Первичный измерительный преобразователь влагомеров 50 и в прямоточном исполнении Рисунок 2 — Первичный измерительный преобразователь влагомеров и -01 в угловом исполнении
3 лист Рисунок — Первичный измерительный преобразователь влагомеров ПП-, ПП-150 и ПП-200 в полнопоточном исполнении. Рисунок 4 — Первичный измерительный преобразователь влагомеров 50-КМ и -КМ с применением комбинированного метода измерения. Рисунок 5 — Исполнение с клавиатурой и индикацией
4 лист 4 Рисунок 6 Исполнение без клавиатуры и индикации Рисунок 7 — Места пломбирования влагомеров ВСН-2 Программное обеспечение влагомера ВСН-2 является встроенным. Функции встроенного программного обеспечения ВСН-2: управление измерительными каналами, расчет мгновенного и среднего влагосодержания, ведение архивов данных и событий, формирование тока 4-20 ма, управление реле нетто, управление индикатором и клавиатурой, диагностика прибора. Идентификационные данные встроенного программного обеспечения влагомера ВСН-2 приведены в таблице1. Таблица1 Наименование ПО Идентификац ионное наименование ПО Номер версии (идентификационный номер) ПО Цифровой идентификатор ПО (контрольная сумма исполняемого кода) Алгоритм вычисления цифрового идентификат ора ПО ВСН-2 Ver40 4 0хC1ED CRC16 Уровень защиты программного обеспечения ВСН-2 от непреднамеренных и преднамеренных изменений С по МИ Встроенное программное обеспечение ВСН-2 защищено от несанкционированного изменения пломбировочной наклейкой на корпусе прибора не позволяющей без нарушения еѐ получить доступ к программирующему разъѐму.
5 лист 5 Программное обеспечение ВСН-2 исключает возможность модификации удаление данных через интерфейсы пользователя. Программное обеспечение ВСН-2 не влияет на метрологические характеристики влагомеров ВСН-2. Метрологические и технические характеристики Основные технические характеристики модификаций и исполнений влагомера приведены в таблицах 2, и 4.
6 лист 6 лист 6 Таблица 2 — Модификации и исполнения влагомеров ВСН-2 в комплекте с первичным измерительным преобразователем с номинальным диаметром DN 50 Основные параметры, характеристики и размеры КМ-50 КМ КМ Диапазон измерений объѐмной доли воды, % Пределы допускаемой абсолютной погрешности измерений объѐмной доли воды воды, %, в диапазоне (поддиапазоне) влагосодержаний (об. доля воды,%) в диапазоне 0 до% ±0,4 ±0,4 ±0,4 ±0,4 ±0,4 ±0, в поддиапазоне свыше до 0 % — — ±0,8 ±0, в поддиапазоне свыше до %, ±0.8 ± в поддиапазоне 50% ±0.8 ±0.8 ±0.8 ±0.8 ±0,8 ±0,8 ±0,8 в поддиапазоне свыше 50 до 70 % ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 в поддиапазоне свыше 70 до % ±1,5 ±1,5 ±1,5 ±1, в поддиапазоне свыше 70 до 85 % ±1,2 ±1,2 ±1,2 в поддиапазоне свыше 85 до 95 % ±0,8 ±0,8 ±0,8 в поддиапазоне свыше 95 до 99,9 % ±0,6 ±0,6 ±0, Уровни входных сигналов с расходомеров, В. Возможность подключения по входам «сухой» Габаритные и присоединительные размеры, мм, не более: первичного измерительного преобразователя, Масса, кг, не более : первичного измерительного преобразователя 5-0В 428х 05х20 х В 05х20 х В 428х 05х20 х В 05х20 х В 428х 05х20 х В 05х20 х В 428х 05х20 х В 05х20 х В + аналог 428х 05х20 х 12 аналог 1х х , 5-0В 05х20 х 1 5-0В + аналог 05х20 х 1 аналог 1х х45 1 0,
7 лист 7 лист 7 Таблица — Модификации и исполнения влагомеров ВСН-2 в комплекте с ПИП с первичным измерительным преобразователем номинальным диаметром DN Основные параметры, характеристики и размеры КМ- КМ— 02 КМ Диапазон измерений объѐмная доля воды, % Пределы допускаемой абсолютной погрешности измерений объѐмной доли воды, %, в диапазоне (поддиапазоне) влагосодержаний (об. доля воды,%) в диапазоне % об. доля воды ±0,4 ±0,4 ±0,4 ±0,4 ±0,4 ±0, в поддиапазоне свыше до 0% — — ±0,8 ±0, в поддиапазоне свыше до % ±0.8 ± в поддиапазоне 50% ±0.8 ±0.8 ±0.8 ±0.8 ±0,8 ±0,8 ±0,8 в поддиапазоне свыше 50 до 70% ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 в поддиапазоне свыше 70 до % ±1,5 ±1,5 ±1,5 ±1, в поддиапазоне свыше 70 до 85% ±1,2 ±1,2 ±1,2 в поддиапазоне свыше 85 до 95% ±0,8 ±0,8 ±0,8 в поддиапазоне свыше 95 до 99,9% ±0,6 ±0,6 ±0, Уровни входных сигналов с расходомеров, В. Возможность подключения по входам «сухой» Габаритные и присоединительные размеры, мм, не более: первичного измерительного преобразователя, Масса, кг, не более: первичного измерительного преобразователя 5-0В 466х Ø195 05х 20х 5-0В Ø2 05х 20х 5-0В 466х Ø195 05х 20х 5-0В Ø2 05х 20х 5-0В 466х Ø195 05х 20х 5-0В Ø2 05х 20х 5-0В 466х Ø195 05х 20х 5-0В Ø2 05х 20х 5-0В + аналог 466х Ø195 05х 20х аналог Ø2 1х х 45 0, 5-0В Ø2 05х 20х 5-0В + аналог Ø2 05х 20х Аналог Ø2 1х х 45 0,
8 лист 8 лист 8 Таблица 4 — Модификации и исполнения влагомеров ВСН-2 полнопоточных в комплекте с первичным измерительным преобразователем с номинальным диаметром DN ; 150; 200 Основные параметры, характеристики и размеры ПП— ПП— 0 ПП— ПП— ПП— 02 ПП-150- ПП ПП-150- ПП-150- ПП-200 ПП ПП-200- ПП Диапазон измерения объѐмной доли воды, % Пределы допускаемой абсолютной погрешности измерений объѐмной доли воды, %, в диапазоне (поддиапазоне) влагосодержаний (об. доля воды,%) в диапазоне % ±0,4 ±0,4 ±0,4 — — ±0,4 ±0,4 ±0,4 — ±0,4 ±0,4 ±0,4 — в поддиапазоне свыше до 0% — ±0, ±0, ±0,8 — — в поддиапазоне свыше до % — — ±0, ±0, ±0,8 — в поддиапазоне 50% ±0.8 ± ± ±0.8 в поддиапазоне свыше 50 до 70% ±1,0 ±1, ±1, ±1,0 в поддиапазоне свыше 70 до % ±1,5 ±1, ±1, ±1, Уровни входных сигналов с расходомеров, В. Возможность подключения по входам «сухой» Габаритные и присоединительные размеры, мм, не более: первичного измерительного преобразователя, 5-0В 50х 05х 20х 5-0В 50х 05х 20х 5-0В 50х 05х 20х 5-0В 50х 05х 20х 5-0В + аналог 400х 05х 20х 5-0В 400х 05х 20х 5-0В 400х 05х 20х 5-0В 400х 05х 20х 5-0В 400х 05х 20х 5-0В 05х 20х 5-0В 05х 20х 5-0В 05х 20х 5-0В 05х 20х Масса, кг, не более: первичного измерительного преобразователя
9 лист 9 Выходные сигналы: унифицированный сигнал постоянного тока, ма 4-20 Электрические параметры искробезопасных цепей: напряжение, не более, В 24,2 ток, не более, ма 50 Рабочее давление в первичном преобразователе, МПа, для прямоточных и угловых исполнений 4,0 для полнопоточных исполнений 6,4 Потребляемая мощность, Вт, не более первичный преобразователь 2 блок обработки 25 Маркировка взрывозащиты: первичный измерительный преобразователь блок обработки 1Ex ib IIA T6 [Ex ib] IIA Средняя наработка на отказ, ч Средний срок службы, лет 6 Условия эксплуатации: температура окружающего воздуха, о С относительная влажность воздуха, % атмосферное давление, кпа от минус до плюс 40 до от 84 до 6,7 Знак утверждения типа наносится в верхней левой части лицевой панели и на первом листе руководства по эксплуатации, посередине и выше на 40мм наименования «Влагомер сырой нефти». Комплектность средства измерений Наименование Количество, шт. Примечание 1 Первичный измерительный преобразователь 1 2 Блок обработки 1 Датчик магнитоиндукционный 1 для Кабель соединительный 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 Поверка осуществляется в соответствии с документом «Инструкция. ГСИ. Влагомеры сырой нефти ВСН-2. Методика поверки. МП », утвержденным ГЦИ СИ ФГУП ВНИИР Перечень основного поверочного оборудования: Государственный специальный первичный эталон единицы объемного влагосодержания ГЭТ , диапазон влагосодержания 0,01 99,9 % объемной доли воды, расширенная неопределенность от,5 — до 5,6-2 % объемной доли воды; комплект средств поверки влагомеров и преобразователей влагосодержания нефти УПВН-2 по ТУ , дополненный вспомогательными устройствами для поверки влагомера ВСН-2; влагомер лабораторный ВСН-Л-01 по ТУ
10 лист П р и м е ч а н и е — Допускается использование других средств поверки с техническими характеристиками не хуже, чем у оборудования, указанного выше. Сведения о методиках (методах) измерений Методика (методы) измерений содержится в руководстве по эксплуатации ВСН РЭ Нормативные и технические документы, устанавливающие требования к влагомерам сырой нефти ВСН-2 ГОСТ ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов ГОСТ Р Электрооборудование взрывозащищенное. Часть 0. Общие требования. ГОСТ Р Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i. ТУ Влагомеры сырой нефти ВСН-2. Технические условия. Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений осуществление торговли и товарообменных операций Изготовитель Закрытое акционерное общество Научно-производственное предприятие «Нефтесервисприбор» (ЗАО НПП «Нефтесервисприбор») Юридический адрес: Россия, 48, г.саратов, 2-й Соколовогорский проезд, д.2 Почтовый адрес: 48, Саратов, а/я 1269 Тел/факс (8452) , Электронная почта: Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП ВНИИР). Регистрационный номер Юридический адрес: г. Казань, ул. 2-я Азинская, 7А, Тел. (84) , Факс (84) , Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
11 лист 11
docplayer.ru
59169-14: ВСН-2БН Влагомеры сырой нефти
Назначение
Влагомеры сырой нефти ВСН-2БН (далее — влагомеры) предназначены для непрерывного измерения объемной доли воды в добываемой водонефтяной смеси и вычисления среднего объемного содержания нефти при работе в комплекте с массовым счетчиком-расходомером в автоматическом режиме.
Описание
Принцип действия влагомеров основан на двух методах: на диэлькометрическом и оптическом. При работе влагомеров в нефтяной фазе смеси (вода в нефти) функционирует диэлектрическая часть ПП ВСН-2БН; при работе влагомера в водной фазе смеси (нефть в воде) функционирует оптическая часть ПП ВСН-2БН. Переключение влагомера при изменении фазы смеси производится автоматически.
Влагомер состоит из преобразователя первичного (далее — ПП ВСН-2БН) с диэлькометрическим и оптическим датчиками и блока обработки данных (далее — БОД ВСН-2БН).
ПП ВСН-2БН представляет собой неразборную металлическую конструкцию. Внутри корпуса изолированно установлен стальной полый электрод диэлькометрической части и два объектива с фото и светодиодами оптической части. Электрические сигналы с электрода и фотодиода передаются с печатной платы в электронный блок, закрепленный на корпусе ПП ВСН2-БН. На внешней стороне короба установлен электрический разъем для подключения контрольного кабеля к БОД ВСН-2БН. ПП ВСН-2БН имеет маркировку взрывозащиты
1 ExibIIBT3.
БОД ВСН выполнен из серийного, стандартного пластмассового корпуса. На передней панели размещены жидкокристаллический графический дисплей и клавиатура. На боковых сторонах БОД ВСН-2БН размещены тумблеры, разъемы для внешних соединений. Внутри БОД ВСН-2БН размещена печатная плата с электронными элементами.
Программное обеспечение
Описание
Программное обеспечение (далее — ПО) блока обработки данных (далее — БОД) влагомера сырой нефти ВСН-2БН является встроенным. Выполняет функции:
— обработки поступающих с первичного преобразователя и других средств измерений сигналов;
— расчет процентного содержания воды в водонефтяной смеси;
— опрос массового расходомера для получения данных о мгновенном расходе и плотности водонефтяной смеси;
— вычисление среднего значения по объему влажности нефти;
— обмен данными по интерфейсу RS-232, RS-485 по протоколу MODBUS RTU измеряемых и вычисляемых данных.
|
Наименование программного обеспечения |
Идентифи кационное наименова ние программ ного обеспече ния |
Номер версии (иденти- фикацион- ный номер) программ ного обеспече ния |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО БОД влагомера сырой нефти ВСН-2БН |
BODKTS V.2.74 general |
2.74 |
d8f22d8477b0d24a55b452d2de85d80f |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — С.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
|
Диапазон измерений объемной доли воды, % |
0,1 -99,9 |
|
Пределы допускаемого значения абсолютной погрешности измерений объемной доли воды, %, в поддиапазонах: от 0,1 до 70,0 %, объемная доля воды св. 70,0 до 99,9 %, объемная доля воды |
±1,0 ±1,5 |
|
Представление результатов измерений |
в цифровом виде |
|
Дискретность отсчета |
0,01 |
|
Обработка результатов измерений |
автоматически |
|
Цифровой интерфейс |
RS 232 RS 485 протокол MODBUS RTU |
|
Напряжение электропитания, В |
187-242 |
|
Потребляемая мощность В-А, не более: — ПП ВСН-2БН — БОД ВСН-2БН |
2 10 |
|
Сопротивление изоляции между силовой цепью 220 В и цепями БОД ВСН-2БН в нормальных условиях, МОм, не менее |
20 |
|
Рабочее давление в трубопроводе, МПа, не более |
(4,0; 6,3)* |
|
Габаритные размеры, мм, не более: | |
|
— ПП ВСН-2БН: Ду 50 |
410x320x400 |
|
Ду 80 |
420x250x500 |
|
Ду 100 |
430x280x500 |
|
— БОД ВСН-2БН |
250x220x130 |
|
Масса, кг, не более: | |
|
— Ш ВСН-2БН: Ду 50 |
10 |
|
Ду80 |
18 |
|
Ду 100 |
29 |
|
— БОД ВСН-2БН |
1,8 |
|
Степень защиты, по ГОСТ 14254-96: | |
|
— Ш ВСН-2БН |
IP65 |
|
— БОД ВСН-2БН |
IP44 |
|
Средняя наработка на отказ с доверительной вероятностью 0,95, час | |
|
не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: | |
|
— температура измеряемой среды, ° С |
от +15 до +85 |
|
— допускаемое содержание солей, массовая доля, % |
от 0,3 до 1 5 |
|
Температура окружающей среды, °С: | |
|
— Ш ВСН-2БН |
от минус 40 до 50 |
|
— БОД ВСН-2БН |
от + 5 до +70 |
*- в зависимости от исполнения 1111 ВСН-2БН
Модификации влагомеров в зависимости от диаметра условного прохода и рабочего давления 1111 ВСН-2БН приведены в таблице 2.
Таблица 2
|
Обозначение преобразователя первичного |
Диаметр условного прохода, мм | |||||
|
Ду 50 |
Ду 80 |
Ду 100 | ||||
|
Рабочее давление, МЛа | ||||||
|
Ру 4,0 |
Ру 6,3 |
Ру 4,0 |
Ру 6,3 |
Ру 4,0 |
Ру 6,3 | |
|
ВСН-2БН -50-40 |
• | |||||
|
ВСН-2БН -50-63 |
• | |||||
|
ВСН-2БН -80-40 |
• | |||||
|
ВСН-2БН -80-63 |
• | |||||
|
ВСН-2БН -100-40 |
• | |||||
|
ВСН-2БН -100-63 |
• | |||||
Знак утверждения типа
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1. Влагомеры сырой нефти ВСН-2БН в составе: | |||
|
1.1.Первичный преобразователь ПП ВСН-2БН |
ВСН- 2.01.00.000 |
1 шт. | |
|
1.2. Блок обработки данных БОД ВСН-2БН |
ВСН2.02.00. 000 |
1 шт. | |
|
2. Барьер искробезопасный БИБ-04-7 |
1 шт. | ||
|
3. Кабель контрольный КВВГЭз 4 х 0.75 (доп. Замена см. Приложение Л в РЭ) |
1 шт. | ||
|
4. Комплект ЗИП |
ВСН 2.01.00.000 |
1 шт. | |
|
5. Комплект монтажных частей |
ВСН- 2.05.00.000 |
1 шт. |
По требованию заказчика |
|
6. Комплект калибровочный |
8689.00.000 |
1 шт. | |
|
7. Паспорт |
БН.87-2013 ПС |
1 экз. | |
|
8. Руководство по эксплуатации |
БН.86-2013 РЭ |
1 экз. | |
|
9. Комплект монтажных частей. Спецификация. |
ВСН- 2.05.00.000 |
1 экз. |
По требованию заказчика |
|
10. Ведомость ЗИП |
1 экз. | ||
|
11. Инструкция «ГСИ. Влагомер сырой нефти ВСН-2БН. Методика поверки» |
ВСН5.00.00. 000 МП |
1 экз. |
По требованию заказчика |
|
12. Программа для градуировки влагомера ВСН-2БН «Градуировка ВСН-2БН. ехе» |
1 шт. | ||
|
13. Упаковочный лист |
1 экз. |
Поверка
осуществляется по документу ВСН-2БН 5.00.00.000 МП «ГСИ. Инструкция. Влагомер сырой нефти ВСН-2БН. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Татарстан» 15.09.2014 г.
Перечень средств измерений, применяемых при поверке:
— стенд гидродинамический для ВОЕСН ТУ 4300-019-00137093-2006;
— влагомер товарной нефти лабораторный УДВН-1л с пределами допускаемого значения абсолютной погрешности ±0,06%, объемная доля воды;
— весы неавтоматического действия ED диапазон измерения (0,5 — 6200)г Класс точности высокий II,
— набор ареометров для нефти диапазон измерения (700-1000) кг/м основная абсолютная погрешность не превышает ± 0,5 кг/м
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации БН.86-2013 РЭ
Нормативные и технические документы, устанавливающие требования к влагомерам сырой нефти ВСН-2БН
1. ГОСТ 8.614-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
Всего листов 5
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов
3. Технические условия ТУ 4215-042-93051591-2013 «Влагомеры сырой нефти ВСН-2БН»
Рекомендации к применению
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
all-pribors.ru
Влагомер сырой нефти ВСН-2-СП, адаптированный для установки в ГЗУ типа «Спутник»
Данное оборудование указано в следующих разделах каталога:
Внесён в Государственный реестр средств измерений РФ под № 24604-12
Назначение
- Определяет содержание воды в продукции нефтяных скважин
- Вычисляет среднюю по объему влажность нефти; вычисляет объем чистой нефти
Возможности
При использовании на групповых замерных установках определит дебит скважин по чистой нефти как для целей учета, так и для оптимизации эксплуатации месторождений
Поможет геологическим службам промыслов организовать управление процессом эксплуатации месторождения: получая оперативную информацию от влагомера об изменении обводненности продукции нефтяных скважин, можно следить за продвижением водонефтяного контакта в контуре заводнения
Поможет также организовать процесс предварительного сброса воды из продукции нефтяных скважин
Особенности
Влагомеры ВСН-2-СП (на Ду=50; 80; и 100 мм) дополнены магнитоиндукционным датчиком и адаптированы для работы в составе АГЗУ типа «Спутник»
Преимущества при установке влагомера ВСН-2-СП на ГЗУ «Спутник»
- Затраты на монтаж: минимальные
- Дополнительная сепарация свободного газа и воды: не требуется
- Нет необходимости в замене расходомера (используется расходомер ТОР-1-50 из комплекта ГЗУ «Спутник»)
Информация о мгновенной влажности представляется на матричном дисплее блока обработки влагомера, а средняя влажность и объем чистой нефти помимо дисплея по запросу пользователя могут передаваться на систему телемеханики и самопишущий прибор.
Работа прибора в основных режимах (расчеты брутто и нетто, измерение мгновенного и среднего значений влажности нефти) возможна только при наличии импульсов, поступающих с магнитоиндукционного датчика и передаваемых, как и влажность, в последовательном коде. При наличии потока через расходомер в блоке обработки автоматически производится расчет и накопление данных отдельно по каждой продавке и по каждой скважине. Максимальное число обслуживаемых скважин: 15. Процесс приема данных по влажности и расходу с первичного преобразователя, их преобразование и выдача результатов на внешние устройства происходит непрерывно.
Настройка влагомера на диэлектрическую характеристику (сорт) нефти производится либо по предварительно записанной на объекте эксплуатации характеристике, либо по усредненной характеристике, имеющейся в запоминающем устройстве блока обработки.
Условия эксплуатации
| Диапазон температур, °С | +5…+60 |
| Плотность, вязкость, содержание парафина, смол, солей | не ограничивается |
| Содержание свободного газа, при котором обеспечивается заданная точность, объемная доля ,%, не более | 1,0 |
| Рабочее давление, МПа, не более | 4,0 |
Технические характеристики
| Диапазон измерения влажности нефти, объемная доля, % | 0…100 | |
| Пределы основной абсолютной погрешности, объемная доля, % в поддиапазонах | 0…60 | 2,4 |
| 60…100 | 4,0 | |
| Максимальное расстояние от первичного измерительного преобразователя до блока обработки, м | 500 | |
| Режим работы влагомера | непрерывный | |
| Электропитание от сети переменного тока | 130…260 В 50 ±2 Гц | |
| Потребляемая мощность, Вт, не более | 30 | |
| Масса первичного измерительного преобразователя/блока обработки, кг, не более | 10/3 | |
| Исполнение измерительного преобразователя | взрывозащищенное | |
| Условный проходной диаметр первичного измерительного преобразователя, мм | 50 | |
granat-e.ru
Влагомеры сырой нефти полнопоточные ВСН-2-ПП-150, ВСН-2-ПП-200
Данное оборудование указано в следующих разделах каталога:
Внесены в Государственный реестр средств измерений РФ под № 24604-12
Преимущества
- Высокая достоверность результатов измерений — непрерывно контролируется вся проходящая по основному трубопроводу нефть
- Не требует врезки через пробозаборный зонд
- Помогает организовать внутри- и межпромысловый учет нефти (на узлах оперативного и бригадного учета нефти)
- Оптимизирует процесс подготовки нефти, экономит электроэнергию и химреагент (на установках подготовки нефти)
Возможности
- Измеряет мгновенные значения влажности
- Выдает сигнал о достижении предельной влажности
Результаты измерений и вычислений представляются на матричном дисплее влагомера ВСН-2-ПП. Информация о влажности и объеме чистой нефти по запросу пользователя может передаваться на систему телемеханики и самопишущий прибор. Установка предельной влажности может быть задана во всем диапазоне измерения влажности. Отстой свободной воды перед измерением влажности не требуется.
Настройка влагомера на диэлектрическую характеристику (сорт) нефти производится либо по предварительно записанной на объекте эксплуатации характеристике, либо по усредненной характеристике, имеющейся в запоминающем устройстве блока обработки.
Условия эксплуатации
| Диапазон температур, °С | +5…+60 |
| Плотность, вязкость, содержание парафина, смол, солей | не ограничивается |
| Содержание свободного газа, при котором обеспечивается заданная точность, объемная доля ,%, не более | 2,0 |
| Рабочее давление, МПа, не более | 4,0 |
| Скорость потока жидкости через первичный измерительный преобразователь влагомера, м/с, в пределах | 1…2,5 |
Технические характеристики влагомеров ВСН-2-ПП-150, ВСН-2-ПП-200
| Модификации первичных преобразователей для условных проходных диаметров трубопроводов, мм | 150/ 200 | |
| Диапазон измерения влажности нефти, объемная доля, % | 0…100 | |
| Пределы основной абсолютной погрешности, объемная доля, % в поддиапазонах | 0…60 | 2,4 |
| 60…100 | 4,0 | |
| Максимальное расстояние от первичного измерительного преобразователя до блока обработки, м | 500 | |
| Электропитание от сети переменного тока напряжением, В | 187…242 | |
| Режим работы влагомера | непрерывный | |
| Потребляемая мощность, Вт, не более | 30 | |
| Масса первичного измерительного преобразователя/ блока обработки, кг, не более | 8/2 | |
| Исполнение измерительного преобразователя | взрывозащищенное | |
granat-e.ru
Влагомер сырой нефти ВСН-2-50 (диапазон 0…100 %)
Данное оборудование указано в следующих разделах каталога:
Внесены в Государственный реестр средств измерений РФ под № 24604-12
Назначение
Для непрерывного определения содержания воды в нефти, вычисления среднего значения объемной доли воды в нефти и объема чистой нефти при работе в комплекте со счетчиком жидкости
Контролируемая среда
Сырая нефть после предварительной сепарации свободного газа
Возможности
- Помогает организовать внутри- и межпромысловый учет нефти (на узлах оперативного и бригадного учета нефти)
- Оптимизирует процесс подготовки нефти, сэкономит электроэнергию и химреагент (на установках подготовки нефти)
- Измеряет мгновенные значения влажности
- Рассчитывает среднюю влажность и количество чистой нефти пропорционально расходу контролируемой жидкости за заданный временной интервал
- Выдает сигнал о достижении предельной влажности
- Результаты измерений и вычислений представляются на матричном дисплее блока обработки влагомера
Информация о средней влажности и объеме чистой нефти, по запросу пользователя может передаваться на систему телемеханики (сухой контакт, RS485) и самопишущий прибор (4…20 мА). Установка предельной влажности может быть задана во всем диапазоне измерения влажности. Отстой свободной воды перед измерением влажности не требуется.
Суть метода
Измерение объемной доли воды в нефти влагомерами осуществляется путем определения полного комплексного сопротивления нефтяной эмульсии, протекающей через датчик.
Условия эксплуатации
| Диапазон температур окружающего воздуха, °С | +5…+60 |
| Плотность, вязкость, содержание парафина, смол, солей | не ограничивается |
| Содержание свободного газа, при котором обеспечивается заданная точность, объемная доля , %, не более | 1,0 |
| Рабочее давление, МПа, не более | 4,0 |
| Скорость потока через первичный преобразователь влагомера, м/с, в пределах | 1…2,5 |
Технические характеристики
| Диапазон измерения влажности нефти, объемная доля, % | 0…100 | |
| Пределы основной абсолютной погрешности, объемная доля, % | 1,2 | |
| Объемная доля, в поддиапазонах, % | 0…60 | 2,4 |
| 60…100 | 4,0 | |
| Режим работы влагомера | непрерывный | |
| Потребляемая мощность, Вт, не более | 30 | |
| Исполнение измерительного преобразователя | взрывозащищенное | |
| Условный проходной диаметр первичного измерительного преобразователя, мм | 50 | |
| Масса первичного измерительного преобразователя/блока обработки, кг, не более | 10/3 | |
granat-e.ru
Влагомер ВСН-Л-03
Влагомер ВСН-Л
предназначены для измерения влагосодержания проб нефти, отобранных:
- со скважин;
- на сборных пунктах;
- на групповых замерных установках;
- на объектах подготовки нефти;
- из резервуаров.
Преимущества
- экспрессность анализа — в 10-15 раз быстрее, чем традиционными методами;
- более высокая точность измерения, по сравнению с лабораторными методами;
- повышение достоверности за счет анализа всей отобранной пробы;
- представление результата измерения на цифровом табло,
- возможность применения для градуировки и поверки влагомеров сырой нефти ВСН-2 на месте эксплуатации без демонтажа.
Основные технические характеристики ВСН-Л
|
Основные характеристики модификаций |
ВСН-Л-03 |
|---|---|
|
Диапазон измерений объёмной доли воды, % |
0…..99,9* |
|
Методы измерения: диэлькометрический оптический |
+ — |
|
Пределы допускаемой абсолютной погрешности при измерении объёмной доли воды, %, в поддиапазонах: от 0,1 до 10% свыше 10 до 30% от 0,1 до 30% свыше 30 до 60% свыше 60 до 99,9% свыше 30 до 50 % свыше 50 до 70% свыше 70 до 85 % свыше 85 до 95 % свыше 95 до 99,9% |
— — ±0,4 ±0,8 ±1,2 — — — — — |
|
Время измерения, мин., не более |
7 |
* — Свыше 60% — измерение с разбавлением нефтью.
nsp-sar.ru
