Какие бывают фланцы – виды и применение

Соединения на базе фланцев используются при прокладке трубопроводов. С их помощью подключаются автоматические клапаны, фильтры, насосные установки.

В рамках сегодняшней статьи мы расскажем, какие бывают серии фланцев, поговорим о видах фланцев по использованию, рассмотрим материалы для изготовления изделий.

ГОСТ Р 54432—2011 — виды, конструкция и размеры фланцев

Достоинства фланцев

Фланцевые соединения обладают множеством преимуществ:

  • Простота сборки. Фланцы скрепляются болтами. Их протяжка осуществляется вручную.
  • Высокая герметичность. Детали плотно прилегают друг к другу. Фланцевый узел сохраняет эксплуатационные качества на протяжении всего срока службы.
  • Практичность. Изделия не требуют ухода. Достаточно регулярного визуального осмотра.

Продукция используется при прокладке новых и ремонте существующих трубопроводов.

Исполнение фланцев

Фланец является плоской деталью, используемой для соединения соосных участков магистрали. Типы фланцев и их назначение могут различаться. Существуют решения для производственных, коммунальных и хозяйственных объектов.

Отличительные особенности фланцев:

  • круглая, реже квадратная форма;
  • наличие отверстий для крепежных элементов;
  • крупное центральное отверстие, соответствующее диаметру трубопровода;
  • наличие технологических выступов или канавок.

В каких местах устанавливаются фланцы? Они используются в лотках, нишах, котельных, на открытом воздухе.

Назначение фланцев

Соединительные элементы фланцевого типа востребованы при:

  • прокладке трубопроводов горячего и холодного водоснабжения;
  • сборке отопительных систем;
  • прокладке газовых магистралей;
  • сборке промышленных линий.

Фланцы задействуются при подключении подающего оборудования. Они устанавливаются со стороны насоса и трубопровода. Такое решение упрощает ремонт и замену установки.

Назначение изделий прописывается в их паспорте или нормативной документации. Паспорт содержит сведения о классе фланца, его рабочих размерах и серийном номере.

Виды фланцев

Существует несколько видов фланцев стальных.

  • Плоские приварные. Типовые решения, используемые в большинстве магистралей. Фланец располагается на конце трубы, фиксируется сваркой в тыльной части.

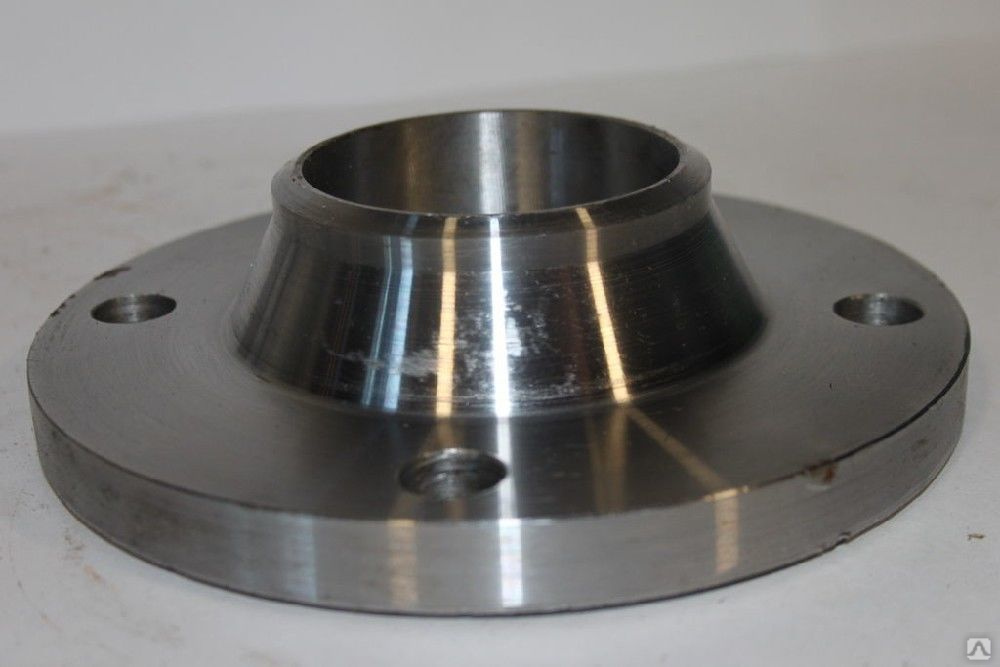

  • Воротниковые. Элементы имеют юбку под приварку. Для фиксации достаточно одного сварного шва.
  • Свободные. Сборные решения, состоящие из фланца и кольца. Кольцо фиксируется на краю трубы, ограничивая перемещение фланца.

Какие бывают фланцы на трубопроводе? В рамках одной линии могут задействоваться свободные, воротниковые и плоские решения. Все зависит от особенностей проекта.

Стали, используемые при производстве изделий

При выпуске фланцевых элементов используется.

  • Сталь 20. Материал для продукции широкого назначения. Сырье отличается доступной стоимостью и простотой обработки.
  • Сталь 09Г2С. Данный тип металла оптимален для сварки. Он устойчив к коррозии, обладает высокой механической прочностью.
  • 12Х18Н10Т. Продукция с повышенным содержанием никеля и хрома. Сталь невосприимчива к температурным перепадам, применяется на ответственных и опасных объектах.
  • 15Х5М. Жаропрочная сталь с малым содержанием легирующих элементов. Достоинства сырья — значительный эксплуатационный ресурс и стойкость к окислению.

Представленные марки являются традиционными. При изготовлении нетиповых изделий может использоваться иная сталь.

Как подобрать фланцы?

Вопрос, как подобрать фланцы, актуален для новичков и опытных мастеров. Получить верный ответ можно двумя способами.

  • Использовать рекомендации проектной документации. Проект содержит сведения о том, как подобрать фланец под трубу по диаметру. В нем присутствует таблица размеров, результаты контрольных расчетов.
  • Использовать имеющиеся данные. При отсутствии документации изучаются параметры трубопровода. Особого внимания заслуживает:
    • внешний и внутренний диаметры магистрали;
    • рабочее давление;
    • температура транспортируемой среды;
    • место расположения стыка.

Грамотный подбор продукции — гарантия надежных соединений.

Приобретение фланцев для труб

Купить качественные и недорогие фланцы поможет компания «ЭкоМонтаж». Организация реализует изделия от ведущих отечественных производителей. В ассортименте решения, адаптированные к различным задачам.

Узнать, какой фланец лучше установить, можно у менеджеров предприятия. Они расскажут об особенностях продуктов, порекомендуют варианты, соответствующие требованиям клиента. Товар отгружается со склада организации, отправляется в любую точку РФ.

Заказать консультацию

Ваше имя*

Ваш телефон*

Какие бывют виды фланцев.

Что это за деталь и для чего служит

Выясняя, из чего состоит трубопровод, многие спрашивают – «что такое фланец?». Попробуем разобраться в данном вопросе, а также рассмотрим его разновидности.

Фланец – это деталь, применяемая в трубопроводных магистралях в качестве соединения его элементов. Она входит в конструкцию конденсатоотводчиков, задвижек, патрубков и др. Фланцы представляют собой плоские детали с отверстиями. Они бывают круглой и квадратной формы.

  • Классификация фланцев по способу соединения
  • Классификация по способу изготовления

Классификация фланцев по способу соединения

Так же как и все элементы трубопроводов, эти детали производятся с учетом необходимых стандартов. Они могут отличаться друг от друга по способу монтажа. На сегодня существуют следующие основные виды фланцев:

  • Воротниковые. Применение таких деталей допускается при температуре -253º-+600º.
    Монтаж этих фланцев осуществляется «встык». В их производстве руководствуются стандартами ГОСТ12821-80.
  • Свободные. Допустимый диапазон температур внешней среды -30º-+300º. Приварные на кольце детали очень удобны в монтаже. Благодаря чему такие элементы используют в труднодоступных местах и участках, нуждающихся в регулярном контроле. В их производстве руководствуются стандартами ГОСТ12822-80.
  • Приварные плоские. Эти детали используются при температуре -70º-+450º. В их производстве руководствуются стандартами ГОСТ12820-80.

Что касается рабочего давления, то воротниковые детали допускают максимальную величину в 200 кгс/см². Свободные приварные детали характеризуются максимальным допустимым значением в 25 кгс/см².

Классификация по способу изготовления

Производство фланцев выполняется несколькими способами. Для этого применяются различные инструменты и методики. Исходя из этого, основные виды фланцев могут производиться при помощи:

  • Ковки. Этот метод основывается на пластичности металла и заключается в обработке заготовки под  давлением. В результате многократного внешнего воздействия детали, придаются требуемые параметры.
  • Литья. Сырье для таких деталей подвергается электрошлаковой переплавке. После чего отправляется в форму для создания заготовки. Такой метод позволяет создавать заготовки с минимальными припусками, которые удаляются при помощи резки.
  • Горячей штамповкой. Этот процесс состоит из нескольких этапов: осадки, формообразования, прошивки, обрезки. В результате получают деталь требуемой формы и параметров, которая не нуждается в последующей обработке.
  • Гибкой стали. В качестве сырья для производства таких деталей используют профильную сталь. Из нее вырезают заготовки, которые затем нагревают и отправляют на гибочный станок. Возможно обработка не нагретых заготовок. В этом случае гибка происходит по спирали.

Штампованные и литые детали впоследствии подвергаются доведению до необходимых параметров. С этой целью используют процесс резки, при котором с детали удаляются припуски. Работы производятся на металлорежущих станках. Сегодня помимо механического способа обработки заготовки можно встретить электроискровой, ультразвуковой, химико-механический и т.д. В результате получают фланцы требуемого размера с ровной поверхностью.

Кроме того, детали могут отличаться друг от друга по параметрам. Фланцы выпускаются в 9 возможных вариантах, отличающихся размерами стыковочных поверхностей, а также формой.

Стоимость элементов трубопровода зависит от нескольких факторов. На нее влияет не только вид фланцев, но и другие показатели. В частности, толщина его стенок, размеры, материал, из которого изготовлен и т.д. При выборе деталей особое внимание нужно уделить качеству. От этого показателя зависит надежность всей трубопроводной магистрали.

Какие бывают типы фланцев? Посмотреть полную информацию о фланце!

Перейти к содержимому

Типы фланцев spipesfactory2020-04-08T10:36:06+00:00

  • Фланец является вторым по распространенности методом соединения после сварки. Фланцевое соединение состоит из трех отдельных и независимых, хотя и взаимосвязанных компонентов; фланцы, прокладки и болтовые соединения. Мы производим фланцы различных размеров и материалов. У нас есть большой запас фланцев из углеродистой стали, легированной стали и нержавеющей стали.
  • Стальной фланец (кованый, вырезанный из листа или катаный) бывает различных форм и размеров для различных применений. Фланец обычно имеет форму круглого диска и используется для соединения двух труб вместе или для соединения трубы с сосудом высокого давления, клапаном, насосом, встроенным фланцевым узлом или другим компонентом. Фланец поставляется с отверстиями для болтов вокруг обода. Болты используются для соединения двух фланцев, которые обычно крепятся к концам трубы с прокладкой между ними.
  • Фланцы доступны в различных формах, в виде приварной шейки (труба приваривается к фланцу), резьбовой (труба навинчивается на фланец), сварка внахлест (угловые сварные соединения), соединение внахлестку (для соединений с использованием заглушки), накладки и т. д. Фланец также может представлять собой пластину для закрытия или закрытия конца трубы. Это называется глухой фланец. Таким образом, фланцы считаются внутренними компонентами, которые используются для поддержки механических частей.
  • Спецификации ASME B16.5 и ASME B16.47 распространяются на стандартные фланцы труб США, спецификация EN 1092-1 распространяется на европейские стальные фланцы.
  • Фланец может быть изготовлен и спроектирован в соответствии с определенным номинальным давлением; 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов и 2500 фунтов.

Производитель стальных фланцев в Индии

Международные стандарты

Конструкция Согласно EN Type Согласно DIN
Фланец сварной шейки Тип 11 DIN 2627 — DIN 2638
Слепой фланцевый
Плоский фланец Тип 01 DIN 2573, DIN 2576
LAPPAPE FLANEG Тип 02 и тип 04 DIN 2641, DIN 2642, DIN 2655, DIN 26566 3 2656 3 2656 2 2656 2 2656 2 2656 2 2656 2 2656 2 2656 2 2656 2 2656 3 2656 2 2656 2 26. 2656 3 2656 2632 DIN 2641, DIN 2642, DIN 265, DIN 2656.0029

Подобно фланцам ASME, стальные и нержавеющие фланцы EN1092-1 имеют несколько различных версий с выступами или без выступов. В соответствии с европейской формой уплотнения обозначаются другой формой:

9 = 160 Механическая токарная обработка)220031 Мужчина в соответствии с DIN 2514
Форма: типы контактных поверхностей DIN EN 1092-1
Без выступа Форма A2
Форма B1
Выступ (Rz = 40 Механическая токарная обработка) Форма B1
Поднятая поверхность (RZ = 16 Механический поворот) Форма B2
Язы Наружная резьба согласно DIN 2513 форма E
внутренняя резьба согласно DIN 2513 форма F
внутренняя резьба согласно DIN 2514 форма G
Форма H

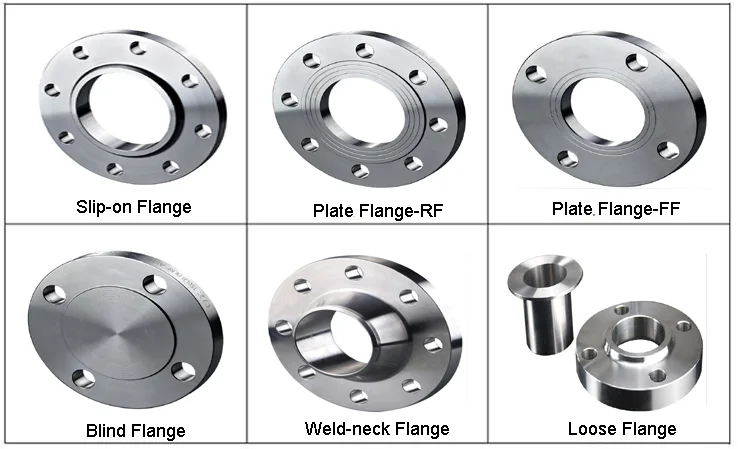

Типы фланцев

1. Плодовые фланки:-

    • Плотные фланки могут быть подходящими для сварков, а один из различных сварков, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, и это-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки, а один-это сварки. главное преимущество, из-за которого эти фланцы высоко потребованы.
    • Их можно использовать в условиях очень высокого давления, особенно при температуре окружающей среды или близкой к ней, когда необходимая термообработка после сварки невозможна.
    • Идеально подходят для трубопроводов малого диаметра.
    • Это экономичные и экономящие время устройства.
    • Эти резьбовые фланцы обычно предназначены для нециклических применений.
    • Фланцы подходят для использования в условиях, когда сварка опасна.
    • Могут использоваться во взрывоопасных зонах.
    • Резьбовые фланцы широко востребованы в качестве фланцев для труб, т.е. называются фланцами для труб с резьбой, используемыми в различных промышленных применениях.
    • Резьбовые фланцы также известны как резьбовые фланцы, и они имеют резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе.
    • Резьбовой (винтовой) фланец похож на накидной фланец, но отверстие имеет резьбу.
    • Существуют следующие типы фланцев с резьбой:
      • Фланцы с гладкой резьбой
      • Фланцы с внутренней резьбой
      • Фланцы с наружной резьбой

2. Фланцы с приваркой враструб

    • Фланец под приварку враструб, сокращенно SWF, похож на вставной фланец, за исключением того, что к фланцу и трубе приваривается только один угловой шов.
    • Приварные фланцы с раструбом имеют муфту с внутренней резьбой, в которую вставляется труба. Угловая сварка производится снаружи на трубе.
    • Фланец для сварки враструб подобен накидному фланцу, за исключением того, что он имеет размеры отверстия и цековки.
    • С трубы не нужно делать фаску для подготовки к сварке. Для выравнивания не требуется временная прихваточная сварка, поскольку, в принципе, правильное выравнивание обеспечивает фитинг.
    • Металл сварного шва не может проникнуть в отверстие трубы.
    • Их можно использовать вместо резьбовых фитингов, что значительно снижает риск утечки. Рентгенография углового шва нецелесообразна; поэтому правильная установка и сварка имеют решающее значение. Угловой сварной шов может быть проверен методом контроля поверхности, методом магнитопорошкового (MP) или методом проникающей жидкости (PT).
    • Затраты на строительство ниже, чем при стыковом сварном соединении, благодаря отсутствию строгих требований к подгонке и отсутствию специальной механической обработки для подготовки концов стыкового шва.
    • Труба приваривается к фланцам с раструбным приваром путем вставки трубы в раструб и отвода трубы между 1/16” и 1/8”. Это необходимо для предотвращения расширения расширяющейся трубы на внутренней стороне сварного шва при вытягивании и растрескивании сварного шва на фитинге.

3. Фланец с приварной шейкой

    • Фланец с приварной шейкой (также известный как фланец с высокой ступицей и конический фланец ступицы) состоит из круглого фитинга с выступающим ободом по окружности.
    • Есть два дизайна. Обычный тип используется с трубами. Длинный тип не подходит для труб и используется в технологических установках.
    • Обычно изготавливаются из поковки, эти фланцы обычно привариваются к трубе встык. Обод имеет ряд просверленных отверстий, которые позволяют прикрепить фланец к другому фланцу с помощью болтов.
    • Такие фланцы подходят для использования в агрессивных средах с экстремальными температурами, давлением или другими источниками напряжения.
    • Упругость этого типа фланца достигается за счет разделения нагрузки окружающей среды с трубой, к которой он приварен.
    • Этот тип фланца успешно используется при давлении до 5000 фунтов на квадратный дюйм.
    • Фланцы с приварной горловиной являются громоздкими и дорогостоящими по сравнению с другими типами фланцев.

4. Накидной фланец

    • Накидной фланец имеет отверстие, соответствующее внешнему диаметру трубы, из которого может проходить труба.
    • Накидной фланец — это, по сути, кольцо, которое надевается на конец трубы, при этом поверхность фланца выступает от конца трубы на достаточное расстояние для нанесения сварного шва на внутренний диаметр. Наружный диаметр накладки на фланце также приварен к тыльной стороне фланца.
    • Фланец Slip-On подходит для применения при низком давлении и температуре.
    • Этот тип фланцев доступен в больших размерах, а также для соединения трубопроводов большого диаметра с патрубками накопительного бака.
    • Приварные фланцы с раструбом используются для небольших трубопроводов и трубопроводов высокого давления, по которым не передаются высококоррозионные жидкости. Это связано с тем, что эти типы фланцев подвержены коррозии в области зазора между концом трубы и буртиком раструба.

5. Фланец с соединением внахлестку

    • Фланцы с соединением внахлест по форме напоминают вставные фланцы, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части втулочного конца.
    • Снижает общую стоимость фланцевых соединений трубопровода, так как использование материалов более высокого качества сведено к минимуму.
    • Операции болтового соединения упрощены, так как фланец соединения внахлестку можно вращать вокруг трубы, чтобы облегчить выравнивание болтов.
    • Фланец внахлестку используется там, где требуется частый демонтаж, а пространство ограничено.
    • В основном используется в трубопроводных системах из углеродистой или низколегированной стали.

6. Глухой фланец

    • Глухой фланец — это сплошной диск, используемый для перекрытия трубопровода или создания упора.
    • Глухой фланец представляет собой глухой диск с отверстием под болт.
    • Эти типы фланцев используются с другим типом фланцев для изоляции трубопроводной системы или для завершения трубопровода в качестве конца.
    • Глухие фланцы также используются в качестве крышки люка на судне.
    • Глухие фланцы обычно производятся и хранятся из нескольких различных материалов.
    • Их часто называют глухими фланцами.
    • Глухие фланцы обычно используются в нефтехимической промышленности, трубостроении, коммунальном хозяйстве и водоснабжении.
    • Без глухого фланца было бы практически невозможно ремонтировать или выполнять текущее техническое обслуживание трубопровода, если только поток не был перекрыт ранее установленным клапаном, что могло повлиять на длину трубопровода в несколько километров.
    • Интересно отметить, что хотя этот тип фланцев проще в производстве, они продаются по более высокой средней цене за килограмм по сравнению с другими типами фланцев.

Специальные типы фланцев:

Типы фланцев

  1. NipoFlange:- NipoFlange используется для отводов трубопроводов под углом 90 градусов и представляет собой продукт, изготовленный путем соединения приварного фланца с шейкой и кованого Nipole фланца.
  2. WeldoFlange:- Weldoflange концептуально подобен Nipoflange, так как они представляют собой комбинацию фланца с приварной горловиной и фитингового соединения (в данном случае Weldolet). Приварные фланцы изготавливаются из цельного куска кованой стали, а не путем сварки отдельных частей.
  3. Угловой фланец и фланец Latro:- Другими менее распространенными типами фланцев Olets являются так называемые Elboflange (комбинация фланца и Elbolet) и «Latroflange» (комбинация фланца с Latrolet). Эльбофланцы используются для разветвления трубопровода под углом 45 градусов.
  4. Поворотный фланец:-  Поворотные фланцы позволяют вращать внешнее кольцо вокруг ступицы на 360°, что упрощает совмещение отверстий под болты при креплении к сопряженному стандартному фланцу. Для подводных применений эта возможность важна, когда для выравнивания и соединения фланцевого соединения доступен только один водолаз. Поворотные кольцевые фланцы облегчают совмещение отверстий под болты между двумя сопрягаемыми фланцами, что полезно во многих случаях, например, при прокладке трубопроводов большого диаметра, подводных и морских трубопроводов, прокладке трубопроводов на мелководье и в подобных условиях. Поворотные фланцы подходят для работы с нефтью, газом, углеводородами, водой, химическими веществами и другими требовательными жидкостями в нефтехимической промышленности и управлении водными ресурсами.
  5. Расширительный фланец:-  Расширительные фланцы представляют собой трубный фланец с приварной горловиной, номинальный размер нефланцевого конца которого больше номинального размера фланцевого конца. Их можно использовать для изменения размера участка трубы. Они обычно используются для увеличения размера строки до первого или второго большего размера. Это альтернатива использованию отдельной комбинации редуктора и фланца с приварной горловиной. Расширительный фланец можно использовать для соединения труб с насосами, компрессорами и клапанами.
  6. Фланец-переходник:-  Фланцы-переходники определяются путем указания сначала размера, от которого делается переход, а затем уменьшенного размера. Они доступны для всех классов давления и представляют собой хорошую альтернативу соединению двух разных размеров труб. Этот тип фланца не следует использовать, если резкий переход может создать нежелательную турбулентность, например, в насосе. Переходные фланцы обычно поставляются одного из трех типов:
    • Переходной фланец с приварной горловиной
    • Переходной накладной фланец
    • Переходной фланец с резьбой

Другая классификация фланцев

Форма является наиболее очевидным способом классификации различных типов фланцев. Однако существуют и другие способы классификации фланцев, а именно:

Тип поверхности фланца

  • Плоская поверхность (FF)
  • Выступ (RF)
  • Кольцевое соединение (RTJ)
  • Шип-паз (T&G6)

    06

  • И мужской и женский тип

Размеры фланцев

  • Размер трубы – фланцы трубы также имеют соответствующий размер трубы, как правило, в соответствии с принятыми стандартами.
  • Внешний диаметр фланца (OD) – измеряется от внешней кромки до противоположной внешней кромки.
  • Диаметр делительной окружности (PCD) – это диаметр, измеряемый от центра отверстия под болт до противоположного отверстия под болт.
  • Толщина фланца – измеряет только толщину присоединяемого внешнего обода и не включает часть фланца, удерживающую трубу.
  • Номинальный размер
  • Рейтинги давления

Flange Finish

  • Smooth
  • Serrated

Типы подключения

    9005

    Типы подключения

      9005

      Подключение. Соединение. Соединения. Соединения. Соединения. Соединения. Соединения. Соединения. Соединения. Соединения. Соединения. Соединения. многие факторы (фланец, болты, прокладки, процесс, температура, давление, среда). Все эти различные элементы взаимосвязаны и зависят друг от друга для достижения успешного результата. Надежность фланцевого соединения в решающей степени зависит от грамотного контроля процесса изготовления соединения.

    Номинальные значения давления и температуры

    • Чем выше номинал, тем тяжелее фланец и он может выдерживать более высокое давление и температуру.
    • При повышении температуры давление падает, и наоборот.
    • Фланцы классифицируются в соответствии с номинальным давлением и температурой: 150#, 300#, 400#, 600#, 900#, 1500# и 2500#.
    • Фланцы большого диаметра, т. е. от 24 до 60 дюймов, доступны для класса до 900#.

    Типы материалов

    • Углеродистая сталь : – ASTM A105, ASTM A350 LF1 /LF2 /LF3, ASTM A181, ASTM A694 F42, F52, F60, F655
    • F29 F28 – AS214 Сталь Alloy /F5 /F5a /F7 /F9 /F11 /F12 /F22/ F91
    • Нержавеющая сталь: – ASTM A182 F6 /F304 /F304L /F316 /F316L/ F321 /F347 /F348, ASTM A182 F51 (дуплексные фланцы) / F53-F55 (супердуплексные фланцы)
    • Или Комбинация экзотических материалов (заглушки) и других материалов основы: —
      • Nickel Alloys / Superalloys
          •  ASTM B166 UNS NO6600 (Inconel 600)
          •  ASTM B564 UNS N06625 (Inconel 625)
          •  ASTM B425 UNS-NO8800 (Incoloy 800)
          •  ASTM B564 UNS N08825 (INCOLOY 825)
        ASTM B160 UNS N0200 (Nickel 200)
        ASTM B564 UNS N04400 (MONEL 400)
        ASTM B5. 10466666666666666666666661661661661661616667. —
        ASTM B381 Gr.2 (титан)
      • Алюминий
      • Медь
      • Полипропилен и т. д.
        • ASME B16.5 — Трубные фланцы и фланцевые фитинги NPS от ½ до 24 дюймов
        • ASME B16.47 — Стальные фланцы большого диаметра от NPS 26 до 60 дюймов тело
        • Окружность болта и диаметр отверстия под болт
        • Диаметр ступицы и толщина свариваемого конца
        • Длина ступицы
        • Прямолинейность и выравнивание отверстия под болт

        Маркировка

        • Материал Маркировка
        • Код ASTM 090
        • Класс эксплуатации (класс давления-температуры))
        • Размер
        • Толщина (График)
        • Плавка №
        • Специальная маркировка при наличии QT (закалка и отпуск) или W (ремонт сваркой)

        Спецификации ASME, ANSI и MSS

        Стандарты регулируют размеры и допуски, в соответствии с которыми изготавливаются фитинги:

        • ASTM A. 182 – Кованые или катаные фланцы и фитинги для труб из легированной стали для работы при высоких температурах
        • ANSI B. 16.5 – Фланцы стальных труб и фланцевые фитинги (номинальный диаметр от ½ до 24 дюймов)
        • MSS SP.6 – Облицовка фланцев
        • MSS SP.25 – Маркировка фланцев
        • MSS SP.39 – Болты и гайки для фланцев
        • MSS SP.44 – Фланцы для трубопроводов большого диаметра. (диаметр более 24 дюймов)
        • API-605 – Фланцы большого диаметра для использования в нефтяной отрасли. (диаметром более 24 дюймов)

        Нижеследующее не является спецификацией фланцев, но влияет на изготовление фланцев из кованой стали:

      • ANSI B. 31.4 — Трубопроводы для транспортировки нефти
      • ANSI B. 31.5 — Системы трубопроводов охлаждения
      • ANSI B. 31.7 — Трубопроводы атомной энергетики
      • ANSI B. 31.8 — Трубопроводы для транспортировки и распределения газа
      • ANSI B. 36.10 — Стандарт для труб из кованой стали
      • ANSI B. 36.19 — Стандарт для труб из нержавеющей стали
      • 6 ANSI 90 B. 16.10 – Размеры клапана с торца и торца
      • ANSI B. 16.11 – Кованые фитинги с резьбой и сваркой враструб

      Преимущества фланцев

      • Новая линия может содержать несколько трубных катушек и может быть изготовлена ​​в мастерской.
      • Эти катушки труб могут быть собраны на заводе без необходимости сварки.
      • NDO (рентген, гидротест и т.д.) на заводе не требуется, т.к. это делается в мастерской.
      • Пескоструйная обработка и покраска на заводе не требуются, т.к. даже это было сделано в мастерской
        (следует устранять только повреждения краски при монтаже).

      Недостатки фланцев

      1. Каждое фланцевое соединение может протекать (некоторые утверждают, что фланцевое соединение никогда не обеспечивает 100-процентную герметичность). При выборе и применении всех этих элементов требуется особый контроль для получения соединения с приемлемой герметичностью. Однако не рекомендуется использовать фланцевое соединение в подземных трубопроводах, если они предполагаются заглубленными. Фланец также является наиболее распространенным источником утечек и возгораний на технологическом предприятии.
      2. Фланцевые трубопроводные системы требуют гораздо больше места (подумайте только о стеллаже для труб).
      3. Изоляция фланцевых трубопроводных систем стоит дороже (специальные фланцевые заглушки).

      Поиск товаров на нашем сайте!

      Искать:

      Получите лучшие цены на нашу продукцию

      • Трубы из нержавеющей стали 310S в Гувахати (1.4845, UNS S31008) ₹575,00
      • Трубы из нержавеющей стали 316/316L в Ранчи ₹260,00
      • Поставщики бесшовных труб в Нашике, Махараштра ₹72,00
      • Бесшовные трубы SS 304/304L в Газиабаде (1.4301/1.4306, UNS S30400/S30403) ₹205,00
      • Трубы из нержавеющей стали 316/316L в Хайдарабаде 260,00 ₹
      • Трубы из нержавеющей стали 310S в Гвалиоре (1. 4845, UNS S31008) ₹575,00
      • Производители оцинкованных квадратных труб ₹60,00
      • Трубы и трубки печи из нержавеющей стали 316/316L ₹300,00
      • Трубы из нержавеющей стали A312 TP317 (1.4449, UNS S31700) ₹360,00
      • Трубы из нержавеющей стали в Калькутте ₹200,00
      • Сварные/ВПВ трубы из нержавеющей стали 309S/309H ₹475,00
      • Трубы из легированной стали ₹300,00
      • Фитинги для труб в Фаридабаде 200,00 ₹
      • Трубы из нержавеющей стали 310S в Аурангабаде (1.4845, UNS S31008) ₹575,00
      • Капиллярные трубы/трубки из нержавеющей стали ₹215,00
      • Бесшовные трубы SS 304/304L в Удайпуре (1.4301/1.4306, UNS S30400/S30403) ₹205,00
      • Трубы из нержавеющей стали 310S в Виджаяваде (1. 4845, UNS S31008) ₹575,00
      • Трубы из нержавеющей стали 310S в Чандигархе (1.4845, UNS S31008) ₹575,00
      • Трубы U-образного изгиба из нержавеющей стали 347/347H ₹520,00
      • Трубы и трубы для печей из нержавеющей стали 304/304L ₹240,00
      • Трубная арматура в Hubballi-Dharwad 200,00 ₹
      • Трубы из мягкой/углеродистой стали в Пуне ₹74,00
      • Трубы из нержавеющей стали 316/316L в Джамнагаре 260,00 ₹
      • Трубы из нержавеющей стали 310S в Коимбаторе (1.4845, UNS S31008) ₹575,00
      • Трубы из нержавеющей стали 310S в Мадурае (1.4845, UNS S31008) ₹575,00
      Ссылка для загрузки страницы Перейти к началу

      Различные типы фланцев и их применение в трубопроводах

      Фланцы используются в трубопроводных системах для соединения труб с другим оборудованием, таким как клапаны. Поэтому они позволяют легко собирать, разбирать и обслуживать систему. Доступны различные типы фланцев в соответствии со стандартами ASME B16.5 и B16.47. В этой статье рассматриваются  Различные типы фланцев с изображениями и их применение.

      Предлагаем вам прочитать эту статью об обратных клапанах, их работе и применении.

      Типы фланцев

      Различные типы фланцев из различных материалов (нержавеющая сталь, монель и т. д.) доступны для соединения труб и других фитингов. Вот список различных типов фланцев.

      1. Фланец с приварной горловиной
      2. Глухой фланец
      3. Фланец с резьбой
      4. Фланец под сварку враструб
      5. Фланец с соединением внахлестку
      6. Фланец с накидным креплением

      1. Фланец с приварной шейкой

      Фланцы с приварной шейкой состоят из длинной конической втулки. Эта коническая втулка входит внутрь трубы, а другой конец фланца соединяется с трубой или фитингами с помощью стыковой сварки.

      Фланец с приварной горловиной применяется в условиях высоких температур и давлений.

      2. Глухой фланец

      Глухие фланцы не имеют отверстия для протекания жидкости. Они используются для прекращения потока жидкости в системе трубопроводов.

      Как показано на изображении выше, на конце используется глухой фланец, который соединяется с другим фланцем с помощью гаек, болтов и прокладок.

      3. Резьбовой фланец

      Резьбовые фланцы состоят из резьбы внутри отверстия фланца. Поэтому мы можем соединить один конец трубы и фитинга с резьбовым фланцем с помощью резьбового соединения.

      Таким образом, сварка фланца с трубой не требуется. Но в некоторых случаях для увеличения прочности соединения в некоторых точках делается сварка.

      4. Фланец под приварку враструб

      Труба вставляется во втулку фланца, сохраняя при этом требуемый зазор для расширения между раструбом и концом трубы во фланцах под приварку враструб. После этого труба и фланец свариваются угловым швом для создания соединения.

      Фланцы для приварки враструб используются для соединения трубы большого диаметра с трубой меньшего диаметра. Они используются для условий низкой температуры и давления.

      5. Фланец внахлестку

      Фланец для соединения внахлестку состоит из вставного конца и кольцевого фланца для соединения внахлестку. Укороченный конец помещается поверх фланца соединения внахлестку. Для создания соединения врезной конец приваривается к трубе встык, а фланцевое кольцо совмещается с ответным кольцом.

      Фланцы с соединением внахлест используются для частой разборки фитингов труб и там, где требуется выравнивание фитингов труб.

      6. Вставной фланец

      Во вставных фланцах сначала во фланец вдвигается присоединяемая труба. После этого внутренний и внешний фланцы привариваются угловой сваркой для соединения трубы и фитингов с фланцем.

      Выбор фланцев

      При выборе различных типов фланцев необходимо учитывать следующие моменты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
