| Вид работ | Тип оборудования | Цена, руб | Два этапа | Три этапа |
| Один этап | Коэффициент | Коэффициент | ||
| Монтаж VRV-VRF | Наружный блок | От 15000 | 1,6 | 1,9 |
| Внутренние блоки | ||||
| Монтаж VRV-VRF | Настенного типа | От 4130 | 1,6 | 1,9 |
| Монтаж VRV-VRF | Кассетного типа | От 5760 | 1,6 | 1,9 |
| Монтаж VRV-VRF | Канального типа | От 13670 | 1,6 | 1,9 |
| Холодильная часть |
||||
| Монтаж | Рефнетов | От 3550 | 1,6 | 1,9 |
| Монтаж | ВS-блоков | От 5670 | 1,6 | 1,9 |
| Монтаж | Расширительный клапан | От 9860 | 1,6 | 1,9 |
| Монтаж | Прокладка фреонопровода |
От 1670 За метр |
1,6 | 1,9 |
| Монтаж | Кран | От 5760 | 1,6 | 1,9 |
| Монтаж | Фильтр | От 5760 | 1,6 | 1,9 |
| Пайка в среде азота | Пайка меди | ОТ 900 за стык | 1,6 | 1,9 |
| Прессовка | Прессовка холодильной части 45 Атмосфер!!! | От 49800 | 1,6 | 1,9 |
| Дренажная система | ||||
| Монтаж | Помпа /проточная | 4550 | 1,6 | 1,9 |
| Монтаж | Помпа/накопительная | 5670 | 1,6 | 1,9 |
| Монтаж | Прокладка труб | От 350 за метр | 1,6 | 1,9 |
| Монтаж | Сифон прерывистого действия | 560 | 1,6 | 1,9 |
| Электрическая часть | ||||
| Монтаж |
Прокладка кабеля 2.075 в экране/гофра |
210 за метр | 1,6 | 1,9 |
| Системы управления | ||||
| Монтаж | Центральный пульт | 1,6 | 1,9 | |
| Монтаж | Двухпозиционный контроллер | 2110 | 1,6 | 1,9 |
| Монтаж | Графический контроллер | 2110 | 1,6 | 1,9 |
| Монтаж | Таймер модели | 2110 | 1,6 | 1,9 |
| Монтаж | Дистанционный мониторинг DS-net | 5770 | 1,6 | 1,9 |
| Пусконаладочные работы | ||||
| Пуско-наладка | VRV-VRF/один наружный блок | От 29500/чекер | ||
| Пуско-наладка | VRV-VRF/Два наружных блока | От 45600/чекер | ||
| Пуско-наладка | VRV-VRF/Более трёх | Договорная | ||
www.condei-chehov.ru
VRV и VRF системы кондиционирования – стоимость монтажа в Москве
ООО «ОВеКон-Инжиниринг» является одной из ведущих российских компаний по проектированию и монтажу мультизональных систем кондиционирования. Более 11-ти лет наши специалисты помогают обустраивать комфортный микроклимат в помещениях клиентов.
Цены на монтаж мультизональных систем кондиционирования
| № п/п | Наименование работ | Ед. изм. | Стоимость, руб |
| 1 | Прокладка медных труб с пайкой | ||
| 2 | Диаметр 42 | м.п. | 621,00 |
| 3 | Диаметр 35 | м.п. | 486,00 |
| 4 | Диаметр 28 | м.п. | 418,50 |
| 5 | Диаметр 25 | м.п. | 351,00 |
| 6 | Диаметр 22 | м.п. | 300,00 |
| 7 | Диаметр 19 | м.п. | 230,00 |
| 8 | Диаметр 16 | м.п. | 165,00 |
| 9 | Диаметр 12 | м.п. | 120,00 |
| 10 | Диаметр 9 | м.п. | 100,00 |
| 11 | Диаметр 6 | м.п. | 60,00 |
| 12 | Утепление медных фреонопроводов трубной теплоизоляцией до ф42 | м.п. | 85,00 |
| 13 | Утепление медных фреонопроводов трубной теплоизоляцией от ф42 | м.п. | 95,00 |
| 14 | Рефнет-разветвитель комплект | шт. | 4900,00 |
| 15 | Монтаж внутреннего блока кассетного/канального типа | шт. | от 5500 |
| 16 | Монтаж внутреннего блока настенного типа | шт. | от 6500 |
| 17 | Монтаж пленума канального блока | шт. | от 850 |
| 18 | Монтаж пульта ДУ проводной | шт. | 850,00 |
| 19 | Монтаж помпы проточной | шт. | 1600,00 |
| 20 | Монтаж помпы наливной | шт. | 1400,00 |
| 21 | Кабель пультовой в гофре ПВХ | м.п. | 80,00 |
| 22 | Кабель межблочный в гофре | м.п. | 80,00 |
| 23 | Монтаж наружного блока (пайка, питание, межблочная связь) | шт. | от 18000 |
| 24 | Опрессовка системы | система | от 6000 |
| 25 | Вакуумация системы | система | от 8100 |
| 26 | Пуско-наладочные работы | система | от 16800 |
VRV и VRF системы кондиционирования устанавливают на полупромышленных и промышленных объектах различного назначения, а также в административных, торговых и прочих зданиях. Они служат для кондиционирования воздуха сразу в нескольких десятках помещениях одновременно, при этом позволяя поддерживать различную температуру в каждой отдельно взятой комнате.
Установка такого оборудования – это комплекс сложных работ, которые требуют специфических навыков, высокой точности и профессионализма. Монтаж кондиционеров мультизональной системы должен проводиться в строгом соответствии с требованиями заводов-изготовителей оборудования.
Преимущества использования мультизональных систем
Установка VRV и VRF систем кондиционирования – это очень удобно и практично. Использование таких систем обладает рядом выдающихся преимуществ, таких как:
- экономия энергии – специальная инверторная трехтрубная система позволяет одновременно работать и на охлаждение, и на нагрев помещений при одном внешнем блоке, имея при этом коэффициенты эффективности до 6,5, т.е. на 1 кВт затраченной энергии мы получаем в 6,5 раз больше холода;
- экономия пространства – блоки таких кондиционеров очень компакты;
- разнообразие проектировочных вариантов – позволяет осуществлять монтаж мультизональных кондиционеров с учетом особенностей любой планировки и на больших расстояниях;
- надежность – кондиционеры обладают функцией самодиагностики, восстановлением системы и могут работать независимо друг от друга;
- простота монтажа – нет необходимости в длительных пусконаладочных работах.

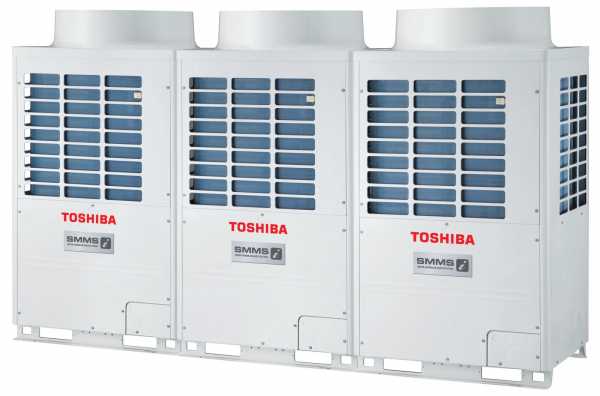

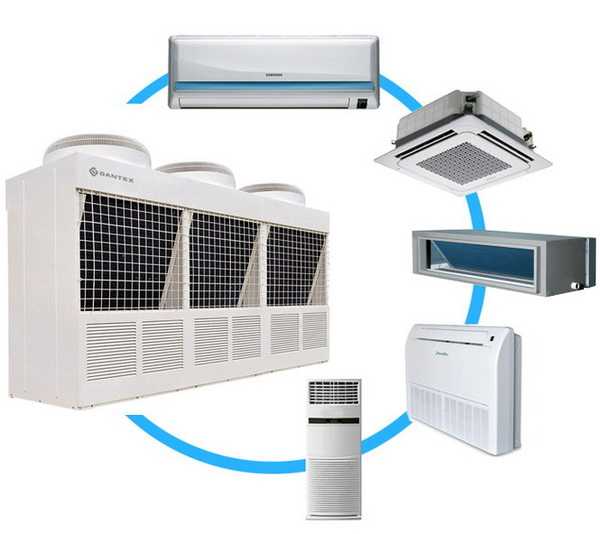

Внутренние блоки vrf системы кондиционирования могут быть различных видов, каждый из которых монтируется индивидуально в зависимости от конструктивных особенностей помещения. Таким образом, Вы можете сделать выбор между кассетными, настенными, канальными или универсальными блоками.
У нас Вы можете заказать услуги по монтажу VRV и VRF систем кондиционирования, а также их проектированию и системному обслуживанию. Специалисты ООО «ОВеКон-Инжиниринг» быстро и качественно выполнят работу любой сложности с учетом всех нормативов и требований.
ovecon.ru
VRV/VRF — системы кондиционирования, принцип работы
VRV-системы кондиционирования — современное решение проблемы поддержания комфортных климатических условий в помещениях с большой площадью. Первой технологию запатентовала японская компания Daikin в 1982 г., позже другие фирмы стали выпускать подобное оборудование с другой аббревиатурой — VRF.
Принцип работы VRV и VRF систем кондиционирования

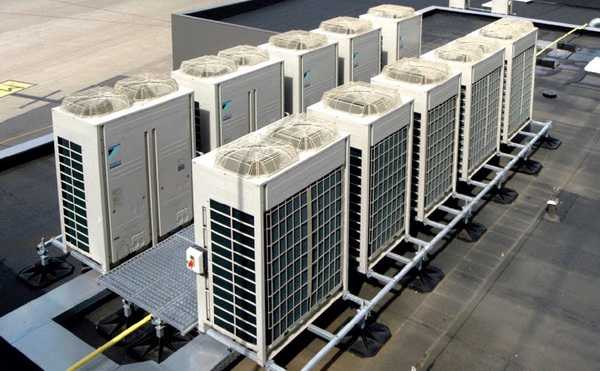

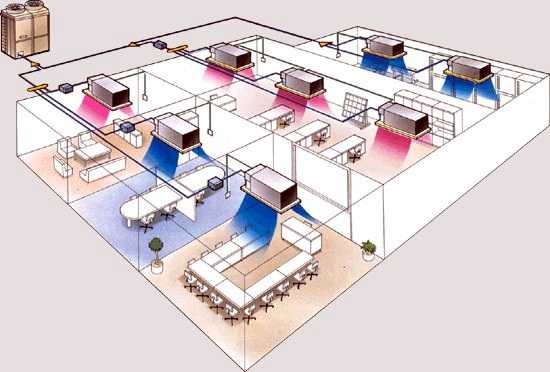

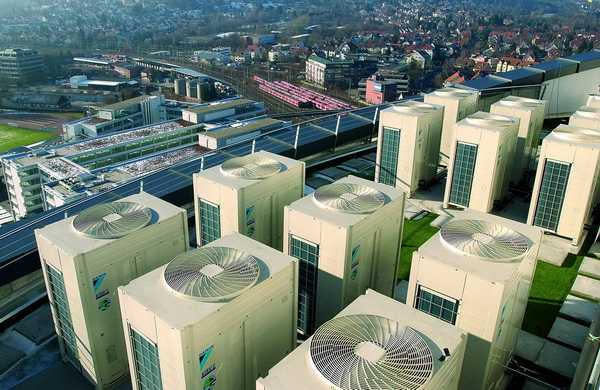

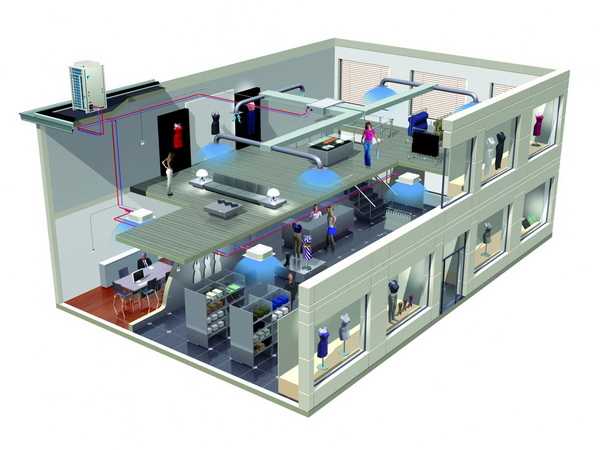

Установка кондиционирования VRF по принципу работы похожа на традиционную сплит-систему. Охлаждение воздуха происходит в процессе циркуляции хладагента в блоке. Отличием является только то, что существует подключение нескольких внутренних модулей.
Устройство мультизонального оборудования:
- Используется 1 общая фреоновая магистраль.
- Уличный модуль отличается большими габаритами и шумностью работы. Потребление электроэнергии составляет более 10 кВт/ч. Из-за шумности блок устанавливается в 10 м и более от периметра здания.
- Внутренние блоки выглядят как решётки, которые подключены к магистрали. По типу выделяют напольные, настенные, кассетные. Такие блоки оснащены терморегулирующим вентилем, который позволяет соблюдать установленную температуру в помещении.
- Оборудование имеет 1 конденсатор и несколько испарителей.
- Подключение внутренних модулей может производиться параллельно, когда 1 модуль отвечает за работу 1 этажа или части корпуса, или последовательно, если внешние модули подключены к единой магистрали, проходящей через все внутренние блоки поочерёдно.
Особенности VRV-кондиционирования:
- точность температурного режима — погрешность колеблется в пределах 0,5 °C;
- мощность оборудования достигает 25 кВт;
- по воздуховоду прокладывается несколько трубопроводов, к которым подключается до 30 внутренних и 3 внешних модулей;
- управление с помощью дистанционного пульта или через компьютер;
- меньшая стоимость монтажа единой системы, в отличие от стоимости общего количества установленных традиционных сплит-устройств на заданную площадь обслуживания.
VRV-кондиционеры разделены по номерам от 1 до 3. Они отличаются модификациями, длиной магистрали, характеристиками экономичности.
Преимущества использования мультизонального оборудования
VRV-кондиционеры обладают рядом преимуществ, среди которых выделяют такие:
- Сокращение потребляемой электроэнергии за счёт вмонтированного специального модуля для утилизации тепла. Благодаря технологии устройство работает на охлаждение и обогрев.
- Возможность обслуживания многоэтажного комплекса с помощью 1 системы благодаря подключению большого количества внутренних блоков.
- Экономия площади за счёт компактности внутренних модулей и возможности отдалённого монтажа внешнего модуля.
- Перепады температуры до -20 °C не влияют на работу установки.
- Как и в обычном кондиционере, пользователь может выставлять необходимую температуру для каждого внутреннего блока.
- Проектные решения при необходимости можно изменить. Это позволяет сделать достаточная длина трубопровода, гибкость, возможность наращивания системы после ввода в эксплуатацию.
- Надёжность оборудования, которая обеспечивается встроенной функцией самодиагностики, автовосстановления после перебоев с электроэнергией.
- Простота монтажа и возможность подключения нескольких внутренних модулей.
- При поломке и проведении технического обслуживания 1 внутреннего блока работа всей системы не нарушается.
Особенности монтажа
Монтаж VRF-систем и расчёт необходимого количества материалов проводят специальные компании по работе с климатическим оборудованием. Установка кондиционеров должна быть безошибочной — сложность заключается в прокладке структуры магистралей. Установка внутреннего блока мало чем отличается от монтажа квартирного кондиционера.
Правильное расположение внешнего модуля имеет следующие особенности:
- поскольку VRV/VRF-кондиционеры отличаются шумностью работы двигателя и вентилятора, то внешний модуль устанавливается отдалённо от помещений сотрудников;
- расстояние между внешним и внутренним модулями составляет до 40 м, что позволяет монтировать наружный блок на крыше, в подвале или отдельном помещении;
- на компьютер для управления оборудованием устанавливается специальная программа, с помощью которой регулируется температура, определяются нарушения в работе системы.
Стоимость оборудования
Стоимость мультисистем кондиционирования недешёвая, но она оправдывается высокой надёжностью оборудования.
В таблице приведена минимальная цена системы кондиционирования:
| Полезная площадь помещения, м² | до 500 м² | от 500 до 1500 м² |
|---|---|---|
| Компания-производитель | Стоимость оборудования, $ за м² | |
| Mitsubishi Heavy, Япония | 160-220 | 170-250 |
| Mitsubishi Electric, Япония | 185-220 | 205-250 |
| Daikin, Япония | 220 | 250 |
| Sanyo, Япония | 130-220 | 140-250 |
Цена варьируется в зависимости от марки кондиционера и необходимой площади обслуживания. Расчёт оборудования для офисных зданий предполагает, что на 1 рабочее место приходится 6 кв. м. Стоимость установки для жилого помещения меньше на 30–40%, поскольку в таких постройках находится меньшее количество людей и техники.
ventinginfo.ru
VRF и VRV системы в Москве
Мощность охлаждения11 кВт 11.2 кВт 14 кВт 14.0 кВт 22,4 кВт 22,5 кВт 27.3 кВт 28 кВт 40 кВт 45 кВт 49 кВт 60 кВт 91 кВт
piair.ru
VRV и VRF системы — мультизональные системы кондиционирования
Оставьте заявку
и получите бесплатный полный расчет системы в течение 24 часов

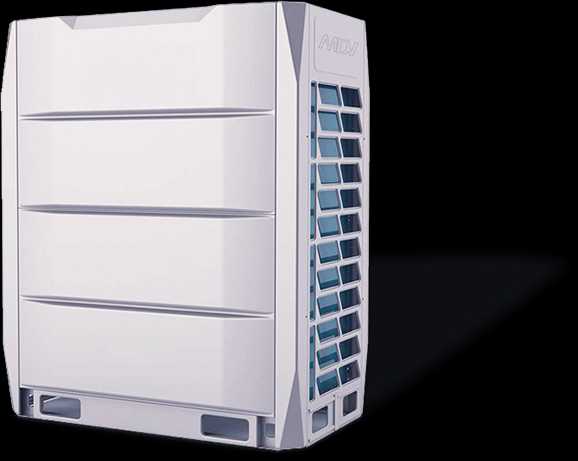

VRF системы
кондиционирования
При заказе мультизональной VRF системы «под ключ» — проект в подарок!
Выполнение всего комплекса работ по монтажу VRF системы до 2-х недель!
Мы специализируемся
на следующих типах помещений
Более 30 установленных систем за 7 лет
Если вашего помещения нет в списке, оставьте свой номер телефона и мы обсудим этот вопрос
Бренды, с которыми мы работаем
Гарантия на оборудование от 3 лет
Мы официальный дилер
всех известных марок VRF систем
Отзывы наших клиентов
8 из 10 клиентов продолжают с нами сотрудничать
после установки VRF системы
Преимущества VRF систем
Красивый вид фасадов
Наружные блоки занимают небольшую площадь
Экономия электроэнергии
Цена оборудования, монтажа и эксплуатации ниже стоимости чиллера.
Высокая скорость установки
У вас есть вопросы?
По подбору? По проектированию? По монтажу? Сервису или ремонту?
Получите бесплатную консультацию специалиста!
получить бесплатную
консультацию
г. Санкт-Петербург,
Пискаревский пр. 25А
Все права защищены
© 2014-2016
vrf-systems.ru
Мультизональные системы кондиционирования
В современном офисном здании, загородном доме или элитной квартире нередко требуется система кондиционирования воздуха, обслуживающая сразу несколько помещений. Если вы столкнулись с необходимостью покупки такого оборудования, то обратите внимание на центральные интеллектуальные системы комфортного кондиционирования воздуха с переменным расходом холодильного агента, которые по экономичности, простоте монтажа и другим характеристикам превосходят применяемые для этих целей мульти-сплит системы, а в некоторых случаях — и традиционные центральные системы кондиционирования воздуха.
При всех своих достоинствах, традиционные сплит и мульти-сплит системы имеют ряд недостатков, заметно ограничивающих возможности их использования. В первую очередь это небольшая длина межблочных коммуникаций, обычно не превышающая 25 метров, да и то, при такой длине не избежать уменьшения мощности кондиционера процентов на 30. Другой недостаток мульти-сплит систем — ограниченное количество внутренних блоков, как правило до четырех штук. Все это приводит к тому, что для кондиционирования элитной квартиры или коттеджа приходится размещать снаружи (иногда даже на фасаде) несколько внешних блоков, которые никак не хотят «вписываться» в замысел архитектора.
Относительно недавно – в 1982 г.- на рынке систем кондиционирования был совершен прорыв – компания Daikin создал новейшую, интеллектуальную, полностью автоматизированную центральную систему кондиционирования воздуха, которая получила общее название VRV (Variable Refregerant Volume) — систему с переменным расходом холодильного агента.
На мировом рынке сегодня предлагаются мультизональные системы VRF фирм Daikin (VRV, Hi-VRV, Super MultiPlus), Hitachi (Set Free), Mitsubishi Electric (City Multi), Mitsubishi Heavy (KX), Sanyo (Eco Multi), Toshiba (Super Multi, MMS), Fujitsu General и Fuji(VRF System AirStageTM), Panasonic (Urban Multi), LG (Building Multi), Samsung (DVM).

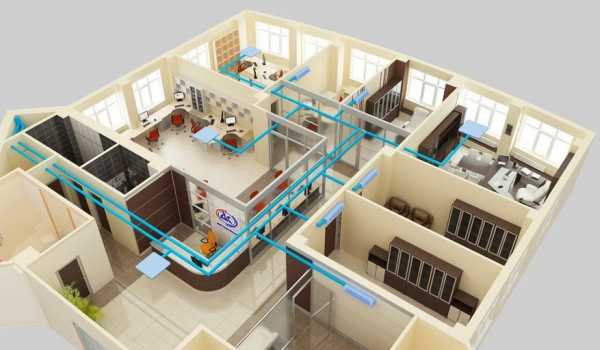

Интеллектуальная мультизональная система с равным успехом используется для кондиционирования воздуха в зданиях любой площади и этажности. Это самая экономичная система, работающая в режиме «теплового насоса» и обеспечивающая индивидуальное поддержание температуры воздуха в помещениях. При этом одновременно в одном помещении может происходить охлаждение воздуха, а в другом его подогрев. Нагрев или охлаждение воздуха производятся только в тех помещениях, где это действительно нужно, в то время как в остальных помещениях кондиционеры не работают вовсе, снижая при этом потребление электроэнергии. К одному наружному блоку таких систем можно подключать до 16-ти внутренних различных типов (настенные, кассетные, канальные и т.д.). Кроме того, расстояние между наружными и внутренними блоками могут быть очень значительными.
VRF системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров:
В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRF все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.
Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRF система может управляться с помощью персонального компьютера.
Один наружный блок (точнее, комплекс наружных блоков с единой системой автоматики) мощностью до 128 кВт на охлаждение (144,5 кВт на обогрев) может обслуживать до 40 внутренних блоков, мощность которых подбирается в зависимости от индивидуальных потребностей в холоде или тепле каждой из комнат — есть экземпляры от 2 до 25 кВт. Причем суммарная производительность внутренних блоков может превышать номинальную производительность наружного блока на 30-35%. Это позволяет кондиционировать новую комнату, подключив дополнительный внутренний блок к уже существующей системе VRF, которая сама определит, в каком из помещений прохлада нужнее, и соответствующим образом распределит имеющуюся мощность.
В отличие от мульти-сплит систем, которые, как правило, комплектуются внутренними блоками одного типа, в состав одной центральной интеллектуальной системы комфортного кондиционирования с переменным расходом хладагента могут включаться внутренние блоки различных типов. Настенные блоки монтируются окна на стене на высоте 2,5-3 метра от пола — например, в кабинете, на кухне, в детской и т. п. Напольные блоки обычно устанавливают в подоконных нишах или по периметру помещения. Некоторые конфигурации VRF систем предполагают использование кассетных и канальных внутренних блоков, встраиваемых в пространство над подвесным потолком. Эти модели применяют для кондиционирования воздуха в больших комнатах, гостиных и др. Ну а внутренние блоки потолочного крепления устанавливаются без подвесного потолка.
Какова стоимость VRF-систем?
Однозначно ответить на этот вопрос не так просто. Рассмотрим стоимость установки подобного оборудования на конкретных примерах. В таблицах 1 и 2 приведены расчеты примерных затрат на установку VRF-систем в загородном доме и в элитарной городской квартире.
Таблица 1. Расчет стоимости двухтрубной системы Set-Free FS, на примере коттеджа, состоящего из 8-ми комнат.
Наименование | Кол-во, шт. | Цена за ед., $ | Сумма, $ |
Внешний блок Hitachi Set Free RAS-10FS3 | 1 | 10 630 | 10 630 |
Внутренний блок канального типа RPK-1FSG | 5 | 1 210 | 6 050 |
Внутренний блок канального типа RPK-1.5FSG | 1 | 1 250 | 1 250 |
Внутренний блок канального типа RPK-2.3FSG | 2 | 1 413 | 1 413 |
Пульт дистанционного управления | 8 | 148 | 1 184 |
Разветвитель Е-82S4, комплект | 7 | 81 | 567 |
Система электрозащиты АВВ | 1 | 336 | 336 |
Итого основное оборудование | 21 430 | ||
Расходные материалы | 1 630 | ||
Монтажные работы | 4 780 | ||
Всего | 27 840 | ||
В каждой из восьми комнат установлен индивидуальный внутренний блок канального типа. Кондиционируются три спальни и домашний кинотеатр (в мансарде), две спальни и две гостиные (на первом этаже).
Таблица 2. Расчет стоимости трехтрубной системы Set-Free FS, на примере 9-и комнатной элитарной квартиры.
Наименование | Кол-во, шт. | Цена за ед., $ | Сумма, $ |
Внешний блок Hitachi Set Free RAS-10FX | 1 | 14 689 | 14 689 |
Внутренний блок канального типа RPI-1FS | 6 | 1 040 | 6 240 |
Внутренний блок канального типа RPI-1.5FS | 3 | 1 112 | 3 336 |
Устройство смены режима CH-unit | 9 | 810 | 7 290 |
Фильтр-бокс ВЕ15+FE15 | 9 | 89 | 801 |
Короб внутреннего канального блока | 18 | 54 | 972 |
Пульт дистанционного управления | 9 | 148 | 1 314 |
Разветвитель Е-82X2 | 8 | 158 | 1 264 |
Воздуховод гибкий тепло-, звукоизолированный SONODEC-25Æ160 мм | 18 | 102 | 1 836 |
Воздуховод гибкий тепло-, звукоизолированный SONODEC-25Æ200 мм | 3 | 118 | 354 |
Воздухораспределители | 19 | 58 | 1 044 |
Короб воздухораспределителя | 19 | 45 | 855 |
Решетка воздухозаборная MLZ 20 | 2 | 69 | 138 |
Вентилятор Z 200 | 2 | 445 | 890 |
Регулятор оборотов вентилятора STU 2,5 | 2 | 87 | 174 |
Калорифер DRH 25-6 | 2 | 321 | 642 |
Автоматика калорифера | 2 | 101 | 202 |
Датчик температуры канальный TG-K 330 | 2 | 23 | 46 |
Обратный клапан BDS 200 | 2 | 17 | 34 |
Фильтр DFB 200 | 2 | 75 | 150 |
Фильтрующий элемент DFBSF 200 | 2 | 12 | 24 |
Вентилятор низкошумный с таймером 6 мин ECA120VZ | 4 | 85 | 340 |
Система электрозащиты АВВ | 1 | 366 | 366 |
Комплект фасонных деталей притока | 450 | ||
Итого основное оборудование | 43 451 | ||
Расходные материалы | 3 350 | ||
Монтажные работы | 9 360 | ||
Всего | 56 161 | ||
Для всех комнат использован индивидуальный блок канального типа, что позволяет в каждом помещении поддерживать температуру в широком диапазоне. С помощью двух приточных систем фирмы ROSENBERG (Германия) свежий воздух подается на вход каждого кондиционера. Вытяжка осуществляется малошумными осевыми вентиляторами фирмы MAICO (Германия), установленными в стояках естественной вентиляции кухонь и санузлов.
В каждой из восьми комнат установлен индивидуальный внутренний блок канального типа. Кондиционируются три спальни и домашний кинотеатр (в мансарде), две спальни и две гостиные (на первом этаже).
Итак, кратко приведем плюсы и минусы данных систем:
jetcool.ru
