Воздушные конденсаторы – Воздушные конденсаторы.

Воздушные конденсаторы.

Конденсатор как элемент холодильной машины

Воздушный конденсатор холодильной машины служит для отвода теплоты в окружающую среду, определяя при этом режим работы хо­лодильного агрегата и машины в целом, так как работа всех элементов холодильной машины тесно взаимосвязана (см. рис.). Одним из резуль­татов взаимодействия элементов холодильной машины можно считать тепловое состояние компрессора, определяемое установившейся темпе­ратурой обмотки встроенного электродвигателя, так как от него в ко­нечном итоге зависит работоспособность компрессора.

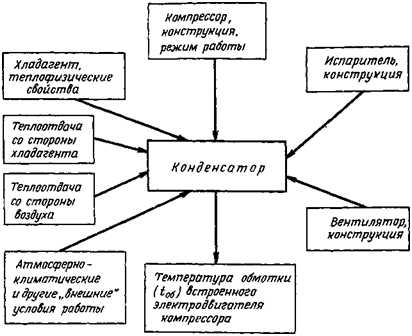

Главным фактором, влияющим на режим работы конденсатора и агрегата в целом, является температура окружающего воздуха, величи­на которой определяет прежде всего значение температуры конденса­ции — одного из основных рабочих параметров холодильной машины.

Температура конденсации зависит также от теплопередающей спо­собности конденсатора, которая, в свою очередь, обусловлена конст­рукцией аппарата. В воздушных конденсаторах на эффективность теп­лопередачи влияет прежде всего теплоотдача со стороны воздуха, пред­ставляющая наибольшее тепловое сопротивление. Особенно велико это сопротивление в воздушных конденсаторах, работающих при ес­тественной конвекции воздуха. Коэффициенты теплопередачи у них не­велики, поэтому такие конденсаторы применяют глав­ным образом в агрегатах бытовых холодильников производительностью до 200 Вт.

В малых холодильных машинах, чиллерах, моноблоках, для предприятий торговли и об­щественного питания, фреоновых машинах средней производитель­ности, используемых на транспорте, а также в установках промыш­ленных предприятий воздушные конденсаторы охлаждаются потоком воздуха, принудительно создаваемым специальным (обычно осевым) вентилятором  . Такие конденсаторы представляют собой один или несколько (по ходу воздуха) змеевиков из труб с укрепленными на них пластинчатыми ребрами. Холодильный агент конденсируется в тру­бах. Ребра и трубы снаружи охлаждаются воздухом.

Обычно в агрегатах холодопроизводительностью до 2—6 кВт кон­денсатор устанавливают на общей раме с компрессором, при этом в агрегатах с герметичными и бессальниковыми компрессорами венти­лятор приводится в действие от отдельного электродвигателя, а в агрегатах с сальниковыми компрессорами вентилятор насажен на вал электродвигателя компрессора.

В холодильных машинах с бессальниковыми компрессорами холодопроизводительностью  6—15 кВт, используемыми для централизован­ного холодоснабжения магазинов типа ’’Универсам”, в последние годы наметилась тенденция установки общего воздушного конденсатора отдельно от компрессора, обычно на крыше здания. С повышением холодопроизводительности  до 10-15 кВт, рост габаритов компрессора и конденсатора происходит примерно в равной степени, а при большей холодопроизводительности размеры конденсатора увеличиваются зна­чительно быстрее, чем компрессора. Это приводит к необходимости отдельного размещения конденсатора.

Если до 70-х годов нашего века граница широкого применения воздушного охлаждения конденсаторов соответствовала холодопроиз­водительности 5—6 кВт, то в настоящее время она охватывает область примерно до 100 кВт . При этом значительно сократилось приме­нение прямоточного и оборотного водоснабжения, а использование во­допроводных сетей стало исключением.

Опыт эксплуатации холодильных машин в США с воздушным охлаж­дением конденсаторов, уже начиная с 60-х годов, показал их несомнен­ную конкурентоспособность в сравнении с водяным. Примерные относительные эксплуатационные затраты для установки холодопроизводительностью около 32 кВт приведены ниже.

Относительные эксплуатационные затраты.

Охлаждение.

Воздушное с выносным конденсатором (условно) - 1,0

Испарительное - 1,04

Водяное оборотное с градирней - 1,21

Водяное прямоточное - 9,7

В настоящее время к холодильным машинам предъявляют все более жесткие санитарно-технические требования в целях предотвраще­ния загрязнения водоемов, сокращения расхода пресной воды и др. В связи с этим использование воздушного охлаждения конденсаторов холодильных машин становится все более актуальной задачей. Этому способствует также широкий экспорт холодильных машин в страны с ограниченными водными ресурсами.

Несмотря на то, что системы с воздушным охлаждением конденса­торов в сравнении с водяным имеют более низкую начальную стои­мость, меньшие эксплуатационные расходы и более просты в обслужи­вании, их эксплуатация связана с решением ряда проблем. Основными недостатками воздушных конденсаторов являются шум при работе вентиляторов, более высокая температура конденсации и соответствен­но повышенное энергопотребление в жаркое летнее время, а также не­обходимость применения специальных устройств (следовательно, ус­ложнение схемы машины и ее большая стоимость) для регулирования давления конденсации зимой при низкой окружающей температуре.

Однако преимущества воздушного охлаждения конденсаторов го­раздо существеннее, а современное развитие техники позволяет доста­точно успешно разрешать указанные проблемы. Так, снижение шума при создании воздушных конденсаторов обеспечивается путем выбора оп­тимального профиля лопаток вентилятора, а также оптимальных значе­ний частоты его вращения и диаметра. В конечном итоге принимают компромиссное решение, обеспечивающее допустимый предел уровня шума, для установок холодопроизводительностью до 100 кВт.

Классификация и основные характеристики конденсаторов

Воздушные конденсаторы малых холодильных машинах можно клас­сифицировать следующим образом.

По способу циркуляции охлаждающего воздуха различают конден­саторы с естественной циркуляцией (свободное движение) и с прину­дительным движением воздуха.

По условиям движения хладагента в секциях аппарата конденсаторы разделяются на следующие типы: с последовательным, параллельным и последовательно-параллельным движением.

По месту установки конденсаторы классифицируют на встроенные (установленные непосредственно на раме агрегата рядом с компрессо­ром) и выносные (установленные отдельно от компрессора, обычно снаружи здания, сбоку или на крыше машинного отделения).

По виду выполнения теплопередающих поверхностей конденсато­ры могут быть гладкотрубные, ребристо-трубные, листотрубные и па­нельные.

Аппараты с естественной циркуляцией (конвекцией) воздуха ис­пользуют преимущественно в бытовых холодильниках. Такой аппарат имеет односекционную конструкцию с последовательным движением хладагента. Наибольшее распространение имеют два типа конструкции: листотрубная (представляющая собой плоский змеевик из круглой труб­ки, обычно диаметром 6 мм, плотно прижатый к металлическому листу, имеющему просечки различного вида) и ребристо-трубная (представля­ющая собой плоский трубчатый змеевик, аналогичный предыдущей конструкции, но имеющий снаружи оребрение, выполненное из отрезков толстой проволоки диаметром 1,5-2 мм, приваренной к трубкам по вы­соте всего змеевика).

В отдельных случаях конденсатор бытового холодильника может иметь панельную конструкцию, где, как и в испарителе, хладагент про­ходит по каналам внутри двухслойного листа.

Аппараты с принудительным движением воздуха выполняют преиму­щественно ребристо-трубными путем насадки на гладкие трубы плас­тинчатых ребер. Последние могут иметь различную форму (подробно этот вопрос будет рассмотрен ниже). Такие аппараты называют также пластинчато-ребристыми. Широкое распространение такие аппараты получили вследствие сравнительно низкой трудоемкости их изготов­ления.

 Оребрение может выполняться также путем навивки на трубу ленты или выдавливанием ребер непосредственно из материала трубы. Иногда оребрение делают не только снаружи, но и внутри путем использования различных вставок-насадок на стороне хладагента. Как будет показано ниже, такие аппараты (имеющие двустороннее оребрение) обладают вы­сокой теплопередающей способностью, но из-за технологических слож­ностей изготовления еще не нашли широкого применения в отечествен­ной и мировой практике.

Воздушный конденсатор малой холодильной машины является од­ним из конструктивных узлов (элементов) холодильного агрегата, поэтому его характеристики и пути их совершенствования тесно свя­заны с развитием и совершенствованием других элементов: компрес­сора, ресивера, рамы и др.

В целях определения основных современных тенденций конструирования и оценки возможности прогнозирования характеристик малых холодильных агре­гатов  авторами проведен анализ характеристик агрегатов, выпускаемых де­сятью ведущими фирмами в девяти промышленно-развитых странах мира. Рас­смотрены средне- и низкотемпературные агрегаты холодопроизводительностъю от 200 до 6000 Вт. Анализировались следующие их основные характеристики: хо­лодильный коэффициент е; удельная материалоемкость М; удельный занимае­мый объем V; корректированный уровень звуковой мощности U.

cp-h.ru

Плоский воздушный конденсатор. Емкость и пластины конденсатора

Две плоские пластины, находящиеся параллельно между собой, с диэлектриком внутри, образуют плоский конденсатор. Это наиболее простая модель конденсатора, накапливающая энергию разноименного заряда. Если на пластины подать заряд, одинаковый по размеру, но различающийся по модулю, то поле, а точнее его напряженность между проводниками повысится в два раза. Отношение размера заряда одного проводника к разности потенциалов между пластинами – это электроемкость.

Применение

Во всех электронных и радиотехнических устройствах, кроме микросхем и транзисторов используются конденсаторы. В разных схемах конденсаторов присутствует разное количество. Нет таких схем, где бы они не использовались. Они выполняют различные задачи: являются емкостями в фильтрах, служат передающим элементом для сигнала каскадов усиления, входят в состав частотных фильтров, для выдержки временного диапазона, для подбора частоты колебаний в генерирующих устройствах.

Конструкция и принцип действия

Устройство конденсатора заключается в двух обкладках с диэлектриком между ними. На всех схемах они так и отображаются.

S – площадь поверхности обкладок в м2, d – расстояние от обкладок, м, С – емкость, Ф, е – проницаемость диэлектрика. Все показатели выражены в системе СИ. Формула подходит плоскому конденсатору, помещают две пластины из металла с выводами, диэлектрик не нужен, так как им будет являться воздух.

Это показывает: емкость плоского конденсатора прямо зависит от площади пластин, и имеет обратную зависимость расстояния от пластин. Если геометрическая форма конденсатора иная, то формула емкости будет отличаться. Для вычисления кабеля. Но смысл зависимости остается таким же.

Пластины конденсаторов бывают и другой формы. Существуют металлобумажные конденсаторы с обкладками из алюминиевой фольги, которая свернута вместе с бумагой в клубок по форме корпуса.

Для повышения электрической прочности бумага конденсатора пропитывается специальным составом для изоляции, в основном это масло для трансформатора. Такое устройство дает возможность повысить емкость в разы. По такому же принципу сделаны конденсаторы других конструкций.

В формуле нет ограничений на размер пластин S и расстояние d. Если пластины отодвинуть далеко, и уменьшить их площадь, то малая емкость останется. Два соседних провода имеют электрическую емкость.

В технике высокой частоты такое свойство широко применяется. Конструкцию конденсаторов выполняют дорожками на печатном монтаже или скручивают два провода в полиэтилене. Простой провод, который называют «лапшой», имеет свою емкость. Чем длиннее провод, тем больше емкость.

Все кабели еще имеют сопротивление R, кроме емкости С. Свойства распределяются по длине кабеля, во время сигналов в виде импульсов являются цепочкой интеграции RС.

Импульс искажается специально. Для этого собрана схема. Емкость кабеля влияет на сигнал. На выходе появится измененный сигнал – «колокол», при коротком импульсе сигнал совсем пропадает.

Свойства материалов-диэлектриков

В формуле значение проницаемости диэлектрика находится в знаменателе, увеличение ведет к повышению емкости. Для воздуха, лавсана, фторопласта величина не отличается от вакуумного состояния. Существуют вещества-диэлектрики, у которых проницаемость больше. Конденсатор, залитый спиртом, повышает свою емкость в 20 раз.

Такие вещества кроме проницаемости имеют хорошую проводимость. Конденсатор с таким веществом держит заряд хуже, разряжается быстрее. Это свойство назвали током утечки. В качестве диэлектриков применяют материалы, позволяющие создавать нормальные токи утечки при большой удельной емкости. Поэтому существует много видов конденсаторов для различных условий применения.

Накопление энергии в конденсаторе

На схеме показан конденсатор с большой емкостью для медленного течения разряда. Можно взять лампочку от фонарика и проверить работу схемы. Такую лампочку можно найти в любом магазине электротоваров. Когда переключатель SA находится во включенном состоянии, то конденсатор получает заряд от батареи через резистор. Процесс изображен на рисунке.

Напряжение повышается по кривой-экспоненте. Ток отражается на графике в зеркальном виде, и имеет обратную зависимость от напряжения. Только в самом начале он подходит для приведенной формулы.

Через определенное время конденсатор получит заряд от источника до значения 4,5 вольт. Как можно вычислить время заряда конденсатора?

В формуле τ = R*C величины умножаются, итог получается в секундах. Это количество времени  нужно для заряда уровня 36,8% от источника. Чтобы зарядить конденсатор полностью, нужно время = 5*т.

Если в формулу ставить емкость в мкФ, сопротивление в Ом, то время будет в микросекундах. Для нас удобнее секунды. На схеме емкость 2000 мкФ, сопротивление 500 Ом, время получается т = R * C = 500 * 2000 = 1000000 микросекунд. Это равнозначно одной секунде. В итоге, чтобы конденсатор получил полный заряд, необходимо время 5 секунд.

После этого времени переключатель переводим вправо, конденсатор разряжается по лампочке. Будет видна вспышка разряда конденсатора. Время, необходимое для разряда вычисляется величиной «т».

По схеме можно убедиться в вышеописанном утверждении.

При замыкании переключателя лампа вспыхивает — конденсатор получил заряд по лампочке. На графике видно, что в момент включения значение тока наибольшее, с течением заряда ток снижается до полного прекращения. При качественном конденсаторе и небольшой степенью саморазряда включение не выдаст вспышку лампы. Чтобы лампа снова вспыхнула, нужно разрядить конденсатор.

Любой проводник создает вокруг себя электрическое поле. Электрическое поле можно описать с помощью такой величины, как электрический потенциал. В каждой точке пространства потенциал имеет какое-то значение. Потенциал на бесконечном расстоянии равен нулю. Приближаемся мысленно от бесконечности к проводнику. Чтобы пробиться к проводнику, необходимо совершить работу. Эта работа идет на увеличение потенциальной энергии пробного заряда.

Максимальное значение потенциальная энергия достигнет тогда, когда мы вплотную подойдем к проводнику. После проникновения внутрь проводника, потенциальная энергия перестает меняться. Если мы разделим потенциальную энергию на величину пробного заряда, то получим электрический потенциал.

Потенциал проводника зависит от заряда. Если мы удвоим заряд проводника, то потенциал так же удвоится. Потенциал проводника прямо пропорционален заряду, который несет на себе этот проводник. Отношение заряда проводника к потенциалу является характеристикой проводника, называется электрической емкостью.

Чтобы понять это определение электроемкости, представим себе высоту жидкости в сосуде, имеющим широкое дно. Высота жидкости будет мала, то есть, потенциал мал. Если сосуд узкий и высокий, то такое же количество жидкости приведет к тому, что уровень жидкости будет высоким.

Применение емкостей в фильтрах

В фильтрах емкость устанавливается в конце выпрямителя, который сделан двухполупериодным.

Такие выпрямители применяются с малой мощностью. Достоинством выпрямителей с одним полупериодом является его простота. Он состоит из трансформатора и диода. Емкость конденсатора рассчитывается по формуле:

C=1000000*Po/2 * U * f * dU, где С – емкость в мкФ, Po – мощность, ватт, U — напряжение, вольт, f – частота, герц, dU амплитуда, В.

В числителе находится большое значение, это определяет емкость в мкФ. В знаменателе число 2 – это количество полупериодов, для однополупериодного – это 1.

Классификация

По материалу диэлектрика:

  • Воздушные. Их емкость невелика, редко превышает 1000 пФ.
  • Слюдяные. В нем диэлектриком служит слюда. Слюда – это минерал, кристаллическое вещество, у которого очень интересная кристаллическая структура. Атомы расположены слоями, расстояние между которыми гораздо больше, чем расстояние между атомами в одном слое. Поэтому, слюда при попытке расколоть кристалл слюды колется на очень тонкие пластинки. У них большая диэлектрическая проницаемость. Толщина пластинок получается очень маленькой. Эти пластинки хорошо работают в быстропеременных электрических полях, обладают хорошей электрической плотностью. Поэтому слюдяные конденсаторы получили широкое распространение.
  • Бумажные. Диэлектриком служит бумага, пропитанная парафином. Это хороший диэлектрик, но в быстро меняющихся полях ведет себя не очень хорошо, поляризуется медленно. Используются ограниченно.
  • Керамические. Люди научились делать различные сорта керамики. Есть диэлектрики с проницаемостью более 1000, они сделаны из керамики. Можно получить большую емкость. Керамика хорошо работает на высоких частотах в быстропеременных электрических полях.
  • Электролитические. Они имеют самую большую емкость при заданных размерах.

Слюдяные конденсаторы

Пластинка слюды, две пластинки-электрода с прикрепленными выводами. Если вы хотите, чтобы емкость конденсатора была больше, то можно поступить следующим образом. Взять несколько пластинок слюды в качестве диэлектрика, между пластинами поместить много обкладок. Получается конденсатор, который состоит из нескольких конденсаторов, соединенных вместе, параллельно.

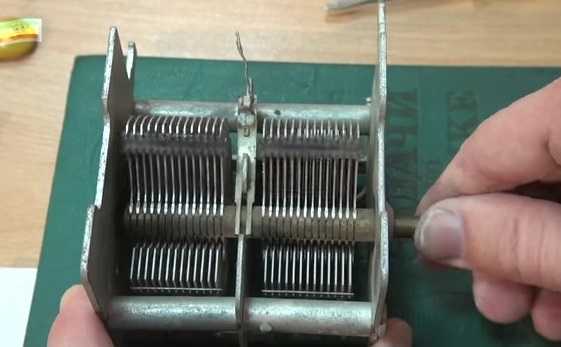

Воздушные конденсаторы могут быть с переменной емкостью. Они состоят из двух систем пластин.

Подвижные пластины вращающиеся, это ротор. Неподвижные – это статор. Промежутки между подвижными и неподвижными пластинами – это слой диэлектрика из воздуха. Если подвижные пластины выдвинуты из неподвижных, то эта емкость будет минимальная. Площадь перекрытия маленькая. Если пластины задвинуты, то площадь максимальная. Это воздушный конденсатор.

Существуют и керамические переменные конденсаторы. Они используются для перемены емкости в небольших пределах.

Диэлектриком служит керамика. Обкладка представляет собой покрытие из слоя серебра. Сбоку указана емкость в пФ. Отверткой вращают винт, меняется площадь перекрытия пластин. Это подстроечный керамический конденсатор.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

3) Конденсатор

Конденса́тор (в теплотехнике)-теплообменный аппарат, теплообменник, в котором осуществляется процесс конденсации, процесс фазового перехода теплоносителя из парообразного состояния в жидкое за счёт отвода тепла более холодным теплоносителем.

Принцип действия

В конденсатор обычно поступают перегретые пары теплоносителя, которые охлаждаются до температуры насыщения и, конденсируясь, переходят в жидкую фазу. Для конденсации пара необходимо отвести от каждой единицы его массы теплоту, равную удельной теплоте конденсации. В зависимости от охлаждающей среды (теплоносителя) конденсаторы могут быть разделены на следующие типы: с водяным охлаждением, с водо-воздушным (испарительным) охлаждением, с воздушным охлаждением, с охлаждением кипящим холодильным агентом в конденсаторе-испарителе, с охлаждением технологическим продуктом. Выбор типа конденсатора зависит от условий применения.

Разновидности

По принципу теплообмена конденсаторы разделяются на: смешивающие (конденсаторы смешения) и поверхностные. В смешивающих конденсаторах водяной пар непосредственно соприкасается с охлаждающей водой, а в поверхностных пары рабочего тела отделены стенкой от охлаждающего теплоносителя. Поверхностные конденсаторы разделяются по следующим особенностям:

по направлению потоков теплоносителя: прямоточные, противоточные и с поперечным потоком теплоносителей;

по количеству изменений направления движения теплоносителя — на одноходовые, двухходовые и др.;

по количеству последовательно соединённых корпусов — одноступенчатые, двухступенчатые и др.

по конструктивному исполнению: кожухотрубные, пластинчатые и др.

Смешивающие конденсаторы

В смешивающем конденсаторе тепло- и массообменный процесс происходит путем прямого смешения сред. Охлаждающая вода разбрызгивается в пространстве смешивающего конденсатора. Пар конденсируется на поверхности капель воды и стекает вместе с ней в поддоны, откуда откачивается конденсатными насосами. Взаимное расположение потоков пара и воды может быть параллельным, противоточным или поперечноточным. Поскольку в конденсат попадает охлаждающая вода с растворённым в ней воздухом и другими примесями, такая смесь не может быть использована для современных паровых котлов, которые предъявляют высокие требования к подготовке питательной воды. Поэтому смешивающие конденсаторы применяются либо в малых паровых машинах, либо в системах охлаждения с т. н. «сухими градирнями», где роль охладителей выполняют закрытые радиаторы. Поэтому охлаждающая вода, проходя через радиаторы, мало загрязняется и может быть присоединена к потоку конденсата.

Поверхностные конденсаторы

В поверхностных конденсаторах нет прямого контакта конденсата с охлаждающей водой, поэтому они применяются для любых систем прямого и оборотного охлаждения, в том числе и с охлаждением морской водой.

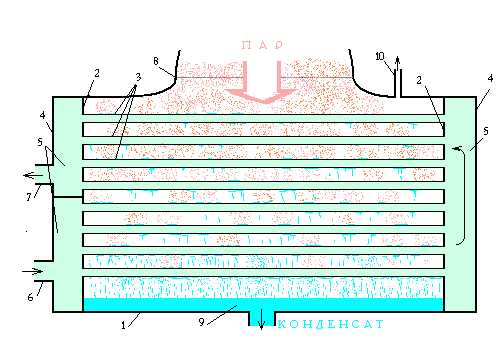

Рис. 2. Схема устройства поверхностного конденсатора.

В корпусе 1 поверхностного конденсатора установлены трубные доски 2, в отверстия которых завальцованы тонкостенные трубки 3. Охлаждающая поверхность конденсатора образуется совокупностью поверхностей трубок, называемых «трубными пучками». Трубки выполняются из латуни или нержавеющей стали, они имеют, как правило, диаметр 24-28 мм и толщину 1-2 мм. Места вальцовки — основной путь попадания примесей в конденсат. Пространство между трубными досками и боковыми стенками конденсатора 4 представляют собой водяные камеры 5 и могут быть разделены перегородками на несколько отделений. Охлаждающая циркуляционная вода подводится под напором через патрубок 6 к нижнему отсеку водяной камеры, проходит по трубкам в поворотную камеру, проходит по другому пучку трубок и удаляется через патрубок 7. При этом вода нагревается примерно на 10 °C. Такой конденсатор называется двухходовым. Могут быть также одноходовые, трёхходовые и даже четырёхходовые конденсаторы. Одноходовые конденсаторы применяются, как правило, в судовых установках, где увеличение расхода охлаждающей воды не имеет практического значения, а также в конденсаторах турбоустановок АЭС, где это диктуется технико-экономическими соображениями.

Пар входит в конденсатор через горловину 8 цилиндра низкого давления турбины, попадает на холодную поверхность трубок 3, конденсируется, стекает вниз и скапливается в сборнике конденсата 9, откуда откачивается конденсатными насосами. Бо́льшая часть пара (свыше 99 %) конденсируется в т. н. зоне массовой конденсации, куда проникает сравнительно мало воздуха. Температура насыщенного пара не превышает обычно 50-60 °C. В зоне охлаждения парциальное давление пара меньше и температура паровоздушной смеси ниже. В этой зоне возможно переохлаждение конденсата, что неблагоприятно сказывается на эффективности установки в целом. Зону охлаждения отделяют перегородкой.

При конденсации в паровой части конденсатора образуется разрежение, то есть давление становится ниже атмосферного. При этом через неплотности в корпусе и через места вальцовки трубок проникает наружный воздух и воздух, растворённый в воде (примерно 0,05-0,1 % массового расхода пара). Попадание кислорода в конденсат влечёт возможность коррозии оборудования. Кроме того, примесь воздуха значительно ухудшает теплотехнические характеристики конденсатора, так как коэффициент теплоотдачи при конденсации пара составляет несколько тысяч кВт/(м²°С), а для паровоздушной смеси с большим содержанием воздуха — всего несколько десятков кВт/(м²°С). Воздух отсасывается пароструйным или водоструйным эжектором через патрубок 10. Так как воздух в конденсаторе смешан с паром, то отсасывать приходится паровоздушную смесь. Попадание в конденсат сырой охлаждающей воды приводит к солевому загрязнению пароводяного тракта, поэтому химический состав конденсата необходимо контролировать. На электростанциях после конденсатных насосов устраивают системы очистки конденсата.

Для расчёта теплотехнических свойств конденсатора используются заводские характеристики конденсаторов. Коэффициент теплопередачи в поверхностном конденсаторе зависит от паровой нагрузки, диаметра и чистоты трубок, скорости воды в трубках, числа ходов и других факторов. Коэффициент теплопередачи резко падает при снижении паровой нагрузки в связи с неравномерностью процесса распространения пара. Для определения коэффициента теплопередачи часто используют эмпирические зависимости, полученные Львом Давыдовичем Берманом (1903—1998), долгие годы проработавшим в ВТИ.

Требования, предъявляемые к конденсаторам. Высокая эффективность работы конденсатора является непременным условием экономичности холодильной машины. Так, понижение температуры конденсации на один градус (с 30 до 29°С) для холодильной машины с поршневым компрессором, работающей при средних температурах кипения, приводит к уменьшению удельного расхода энергии примерно на 1,5%. Такой же энергетический эффект достигается при охлаждении жидкого холодильного агента на 1°С ниже температуры конденсации.

Для выполнения этого требования необходимо, чтобы конструкция конденсатора обеспечивала:

быстрое удаление конденсата с поверхности теплопередачи;

выпуск воздуха и других неконденсирующихся газов;

удаление масла в аммиачных аппаратах;

удаление загрязнений со стороны охлаждающей среды; водяного камня и других отложений в аппаратах водяного охлаждения; пыли, копоти, ржавчины в конденсаторах воздушного охлаждения.

Конденсаторы водяного охлаждения. Для конденсаторов с водяным охлаждением применяют две системы водоснабжения: прямоточную и оборотную. При прямоточной системе вода забирается из водоема или водопроводной сети и после использования в конденсаторе возвращается в водоем или сливается в канализацию. Такой способ, имеет ряд недостатков, основными из которых являются: высокая стоимость водопроводной воды; повышенная затрата энергии при значительном удаления источника воды от потребителя; необходимость в сложных устройствах для забора и фильтрации воды; возможное загрязнение естественных водоемов.

Воздушные конденсаторы (конденсаторы воздушного охлаждения)

Воздушные конденсаторы представляют собой оборудование, принцип работы которого основан на процессах теплообмена. Они предназначены для использования в полупромышленных кондиционерах и промышленных технологических установках для охлаждения воздушной среды. Воздушные конденсаторы состоят из трех основных элементов: батарея теплообмена, вентилятор, двигатель вентилятора. Достоинства: простота изготовления переменных конденсаторов, предназначенных для механической регулировки емкости, рассчитанных на постоянные механические воздействия. Недостатки: нестабильность, зависимость от температуры и влажности среды, ненадежность, большие габариты, маленькая емкость на единицу объема, относительно низкая электрическая прочность, ограниченная пробоем воздуха между пластинами.

В случаях, когда конденсаторы с принудительным воздушным охлаждением нужно установить внутри помещения, предусматриваются воздуховоды как для всасываемого, так и для выходящего воздуха, а также, в большинстве случаев, шумоглушители

studfiles.net

Конденсаторы воздушный - Справочник химика 21


    Риг. Я.5. Конденсатор воздушного охлаждения. [c.158]

    Стоимость конденсаторов воздушного охлаждения (типа АВЗ по ГОСТ 13934—68) находится по прейскуранту № 23—03, а стоимость насосного оборудования с учетом электродвигателей находится в зависимости от их мощности по уравнению  [c.103]

    В результате аварии и пожара вышли из строя насосы и конденсаторы воздушного охлаждения с электродвигателями, деформировались и разрушились технологические трубопроводы и металлоконструкции, обгорели трассы КИПнА, силовая и осветительная электропроводка. [c.100]

    Конденсатор 7 представляет собой металлический сосуд с сифонной трубкой 8 и присоединенным ч конденсатору воздушным металлическим холодильником 9. [c.81]

    Трубный пучок в конденсаторах воздушного охлаждения имеет прямоугольную форму и состоит из 3—6 рядов труб, размещенных по треугольнику. Длина труб от 1,2 до 9 м. Трубы развальцовываются в коллекторе. [c.127]

    С-/— предварительный испаритель К-2— основная ректификационная колонна К-6, К-7. К-Р — отпарные колонны /, -/2 -3 — емкости орошения- Т-5. Т-7. Т 22. Г-23 — конденсаторы воздушного охлаждения Г-2. Г-33. Г-/7, Т-19. Г-Л — теплообменники нефть — отходящие нефтепродукты Т-5а. Г-Та. Т-22а. — холодильники. Я-/— трубчатая печь И-З-Н-21 — насосы. [c.20]

    Опыт эксплуатации конденсаторов воздушного охлаждения в условиях крупнотоннажных производств показывает, что прн одном и группе АВО, предназначенных для совместной эксплуатации с турбинами, паровая нагрузка аппаратов неодинакова. Например, в условиях Невинномысского производственного объединения Азот четыре компрессорных установки, несмотря на примерно одинаковые коэффициенты теплопередачи, обеспечивают расчетные параметры конденсации Рк и при t = 22—29 °С (табл. VT-3). При этом значение теплового потока колеблется в пределах 12,3—45,7 МВт. Объединение выхлопных коллекторов в дополнительные трубопроводы позволит перераспределить паровую нагрузку между АВО и повысить их эффективность. [c.141]

    Фракция 85—105 °С с верха колонны, К-5 поступает в воздушный конденсатор T-W, а затем после конденсации и охлаждения — в рефлюксную емкость Е-6. Часть фракции из емкости Е-6 направляется на орошение верха колонны К-5 через клапан-регулятор расхода с коррекцией по температуре верха колонны, другая часть отводится через конденсатор воздушного охлаждения с установки. Уровень в емкости Е-6 поддерживается приборами, установленными на линии сброса фракции 85—105°С в парк. Колонна К-5 оборудована отпарной колонной К-11 и кипятильником Т-18. Фракция 105— 140 °С из колонны К-5 отводится в отпарную колонну К-11, где отпариваются легкокипящие фракции, которые возвращаются в колонну К-5. Освобожденная от легкокипящих примесей фракция 105—140 °С из кипятильника Т-18 направляется через конденсатор воздушного охлаждения и водяной холодильник в емкости парка. Для поддержания температуры низа колонны К-11 через кипятильник Т-18 поступает циркулирующая флегма, которая забирается насосом Н-12 с низа колонны К-5, прокачивается через змеевики печи n-2 2 и возвращается в низ колонны К-5, а часть циркуляционной флегмы как теплоноситель проходит через Т-18 и возвращается в колонну. С низа колонны К-5 забирается фракция 140 С — к. к., которая после охлаждения в теплообменниках направляется или на каталитический риформинг, или на блок очистки. [c.28]

    На высокопроизводительных установках для сокращения объемов потребляемой воды широкое распространение получили конденсаторы воздушного охлаждения. Конденсаторы воздушного охлаждения удобны в эксплуатации, очистка и ремонт их не требуют больших трудовых затрат. Загрязнения наружной поверхности конденсаторов воздухом почти не наблюдается даже в условиях обдувки их запыленным воздухом и при большом количестве ребер. Внедрение конденсаторов также важно с точки зрения резкого уменьшения сброса загрязненных сточных вод в реки и водоемы, сокращения потерь нефтепродуктов. [c.54]

    Основные технические характеристики конденсаторов воздушного охлаждения, эксплуатируемых на высокоп

www.chem21.info

Воздушные конденсаторы, конденсаторы воздушного охлаждения

Наша компания предлагает воздушные конденсаторы LLOYD (Heatcraft) со склада в Москве. С концерном Heatcraft мы сотрудничаем уже более 5 лет и продаем в РФ и СНГ полную линейку конденсаторов воздушного охлаждения этого производителя. Мы также устанавливаем конденсаторы LLOYD в наши собственные проекты из-за отличных эксплуатационных качеств, надежности и экономичности этого оборудования.

Воздушный конденсатор – один из основных узлов холодильного контура, предназначен для для отвода тепла от компрессора. Его конструкция состоит из оребренных труб, омываемых естественно или принудительно циркулирующим воздухом. Воздушные конденсаторы разделяют по типу, мощности (и, соответственно, области применения), способу отвода теплоты, количеству вентиляторов и т.д. Данное оборудование незаменимо в системах холодоснабжения, кондиционирования и вентиляции воздуха. На холодильном рынке присутствует несколько доминирующих компаний-производителей, которые покрывают более 90% всей потребности рынка РФ в воздушных конденсаторах. Бренд LLOYD находится среди лидеров, благодаря оптимальному соотношению технико-экономических показателей.

Технические характеристики воздушных конденсаторов постоянно совершенствуются с целью повышения эффективности работы на фоне снижения энергопотребления. Чтобы воздушный конденсатор стал пригоден к эксплуатации в сложных условиях, повышают прочность его корпуса, увеличивают сопротивляемость механическим повреждениям, защищают от коррозии, воздействия низких температур. Некоторые производители для интенсификации теплообменных процессов со стороны теплоностителя развивают наружную поверхность воздухоохладителя, увеличивая коэффициент оребрения.

Основные требования российских и западных заказчиков к теплообменному оборудованию, в частности к воздушным конденсаторам, являются: надежность, долговечность, удобство эксплуатации. При покупке также важна цена, наличие на складе, гарантия и техподдержка (особенно для непрофессиональных участников рынка).

Со временем у российских потребителей также будут появляться новые требования к конденсаторам воздушного охлаждения (более «западные» требования), такие как: энергосбережение, эргономика, компактность и экологичность. Последний критерий важен тк в сегменте малого и среднего магазиностроения воздушные конденсаторы используются при строительстве магазинов формата «магазин у дома», а также супермаркетов, и устанавливаются на улице. Большинство таких объектов находится в жилых кварталах и спальных районах, и уровень электромеханического шума часто бывает выше нормы. Поэтому одна из важных технических характеристик конденсаторов воздушного охлаждения – уровень шума (Дб).

www.rosholod.com

Конденсаторы воздушные, испытания - Справочник химика 21

    Пример 13. 5. При испытании вакуумной колонны на герметичность было установлено, что падение вакуума за 1 ч составляет 6 мм рт. ст. Объем вакуумной колонны с барометрическим конденсатором V = 450 м . Температура воздушной среды в колонне к концу испытания была 25° С. Требуется определить количество засасываемого в колонну воздуха. [c.287]

    Результаты промышленной эксплуатации и испытания конденсатора воздушного охлаждения КВО па Куйбышевском НПЗ. М., Гипронефтемаш, 1963. 11 с. - [c.215]


    Воздушное испытание конденсатора производят со снятыми водяными крышками передвижным воздушным компрессором или используют один из устанавливаемых аммиачных компрессоров. [c.87]

    Конденсаторная установка. Как уже указывалось, при многокорпусной выпарной установке под разрежением важным элементом регулирования работы этой установки является разрежение в последнем корпусе, осуществляемое конденсаторной установкой. Эта установка состоит из барометрического конденсатора, воздушного насоса и воздушной коммуникации. Оптимальный режим этой установки заключается в поддержании в последнем корпусе требуемого разрежения при возможно минимальном количестве холодной воды на конденсатор, возможно минимальной затрате работы на воздушный насос и возможно меньших потерях разрежения в коммуникации. Таким образом, к работе конденсаторной установки необходимо подходить комплексно, как и к работе самой выпарной установки. Работа насоса и коммуникации проверяется снятием индикаторных диаграмм воздушного насоса при закрытом и открытом вентиле, а также наблюдением за температурами барометра, холодной воды и воздуха, поступающего на воздушный насос. Текущий контроль заключается в наблюдении только соответствующих температур и разрежений. При специальных опытах (испытаниях) следует гакже измерять водомером количество холодной воды, поступающей на конденсатор. Температуру барометрической воды, следует замерять на барометрической трубе. При наличии указанных замеров можно составить тепловой баланс конденсатора и определить количество выпаренной воды на последнем корпусе, если конденсатор обслуживает только данную выпарную станцию. Проверка трубопроводов в отдельных местах производится их осмотром в соединениях. [c.343]

    Воздушные конденсаторы. При испытаниях воздушного конденсатора определяют зависимость его тепловой производительности от объемного расхода воздуха температуры конденсации и разности температур холодильного агента и воздуха (плотности теплового потока q), а также мощность, потребляемую электродвигателем вентилятора  [c.229]

    Капитальный ремонт включает в себя все работы, выполняемые при среднем ремонте, а также замену тех деталей с длительным сроком службы, которые не способны обеспечить нормальной работы до следующего капитального ремонта. При капитальном ремонте компрессора заменяют или шлифуют блок цилиндров, заменяют поршни, восстанавливают шейки коленчатого вала или заменяют его, обкатывают и испытывают согласно технологии завода-изготовителя. При капитальном ремонте конденсатора полно-стью или частично заменяют трубки, сменяют патрубки, штуцера, арматуру, производят гидравлическое и воздушное испытание. [c.411]

    В условиях эксплуатации эти факторы взаимосвязаны, поэтому выявление тех или иных соотношений и причин уменьшения разрежения возможно только на базе тепловых и аэродинамических испытаний конкретного АВО или системы воздушной конденсации. Ниже приводятся некоторые результаты промышленных испытаний конденсаторов водяного пара. [c.138]

    Конденсатор 15 с воздушным холодильником 14 присоединяют к пароотводной трубке 12. На трубку 16 надевают резиновый шланг для спуска конденсата. Обычный термометр и контактный термометр терморегулятора вставляют в предназначенные для них отверстия 7. Ртутный шарик термометра должен находиться на расстоянии 5 мм от дна отверстий. Нагревают баню до температуры испытания для бензинов до 160° С, для керосинов до 210° С, для дизельных топлив до 225° С. [c.154]

    Для создания потока пыле-воздушной смеси из вибрационного дозатора высевается продукт, падающий под действием силы тяжести в пылесборник, установленный под стаканом дозатора. При падении поток аэровзвеси проходит мимо электродов зажигания. Для проведения испытания на зажигание достаточно убрать заслонку нз искрового промежутка с помощью электромагнита, действующего дистанционно или автоматически. Между электродами тотчас же проскакивает искра разряда конденсатора, являющаяся источником зажигания. Эффект воспламенения пыли наблюдают визуально. Энергию Е (в (9ж), выделенную при разряде конденсатора, вычисляют по формуле  [c.317]

    Монтаж горизонтальных кожухотрубных конденсаторов заключается в установке их на фундамент, выверке по уровню на горизонтальность, креплении болтами, ревизии и установке аммиачной запорной арматуры, предохранительного клапана, манометра, испытании аммиачной части воздушным давлением, а водяной — гидравлическим. [c.87]

    Установка для регенерации диэтиленгликоля высокой концентрации производительностью до 10 м /ч включает блок водокольцевого компрессора для циркуляции отдувочного газа, воздушный конденсатор водяных паров и циркулирующего газа, блок насосов для подачи регенерированного раствора диэтиленгликоля в абсорбер, блок испарителя с огневым подогревом, десорбера и теплообменника. Система КИПиА обеспечивает дистанционный розжиг горелок, автоматическое управление процессом, защиту установки при аварийных ситуациях. Испытания блока регенерации показали, что при температуре диэтиленгликоля в испарителе 158—160 °С и подаче до 85 м отдувочного газа на 1 м раствора диэтиленгликоля, концентрация гликоля повышается с 96,5 до 99,6 % (масс.) [c.69]

    Общие указания по монтажу аппаратов холодильной установки. Аппараты, поступившие на место монтажа, независимо от конструкции и типа должны иметь паспорта с указанием результатов заводских испытаний. Кожухотрубные испарители и конденсаторы без таких данных не допускаются к установке. Секционированные аппараты поступают на место монтажа обычно отдельными секциями. Монтируют секции последовательно, с учетом заводской маркировки, и соединяют коллекторами, после чего устанавливают арматуру. Вентили и краны до этого должны быть притерты и испытаны на плотность воздушным давлением или керосином. [c.463]

    Испытание рассольной и водяной систем. Рассольную систему наполняют водой до появления воды в воздушных краниках батарей. Затем краники закрывают и подымают давление в системе гидравлическим прессом или насосом до 6-10 Па. Затем испытывают тем же давлением водяную линию конденсатора. [c.241]

    Герметичность нижней колонны проверяют так закрыва.ют азотный и кислородный дроссельные вентили, через воздуш

www.chem21.info

2. Конденсаторы с воздушным охлаждением.

2. КОНДЕНСАТОРЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ.
2.1. НОРМАЛЬНАЯ РАБОТА

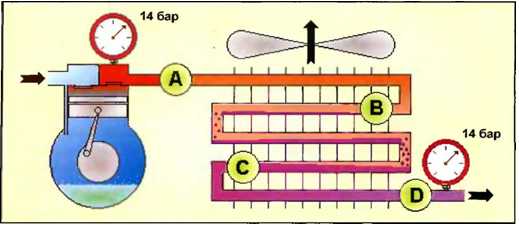

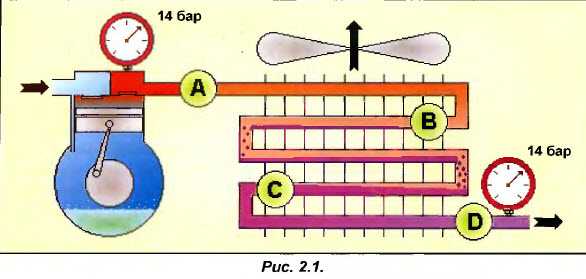

Рассмотрим схему на рис. 2.1, представляющую конденсатор воздушного охлаждения при нормальной работе в разрезе. Допустим, что в конденсатор поступает хладагент R22.


Точка А. Пары R22, перегретые до температуры около 70°С, покидают нагнетающий патрубок компрессора и попадают в конденсатор при давлении около 14 бар.

Линия А-В. Перегрев паров снижается при постоянном давлении.

Точка В. Появляются первые капли жидкости R22. Температура равна 38°С, давление по-прежнему около 14 бар.

Линия В-С. Молекулы газа продолжают конденсироваться. Появляется все больше и больше жидкости, остается все меньше и меньше паров.
Давление и температура остаются постоянными (14 бар и 38°С) в соответствии с соотношением "давление-температура" для R22.

Точка С. Последние молекулы газа конденсируются при температуре 38°С, кроме жидкости в контуре ничего нет. Температура и давление остаются постоянными, составляя около 38°С и 14 бар соответственно.

Линия C-D. Весь хладагент сконденсировался, жидкость под действием воздуха, охлаждающего конденсатор с помощью вентилятора, продолжает охлаждаться.

Точка D. R22 на выходе из конденсатора только в жидкой фазе. Давление, по-прежнему около 14 бар, но температура жидкости понизилась примерно до 32°С.

Поведение смесевых хладагентов типа гидрохлорфторугперодов (ГХФУ) с большим температурным глайдом см. в пункте Б раздела 58.
Поведение хладагентов типа гидрофторуглеродов (ГФУ), например, R407C и R410A см. в разделе 102.

Изменение фазового состояния R22 в конденсаторе можно представить следующим образом (см. рис. 2.2).

От А до В. Снижение перегрева паров R22 от 70 до 38°С (зона А-В является зоной снятия перегрева в конденсаторе).

В точке В появляются первые капли жидкости R22.
От В до С. Конденсация R22 при 38 °С и 14 барах (зона В-С является зоной конденсации в конденсаторе).

В точке С сконденсировалась последняя молекула пара.
От С до D. Переохлаждение жидкого R22 от 38 до 32°С (зона C-D является зоной переохлаждения жидкого R22 в конденсаторе).

В течение всего этого процесса давление остается постоянным, равным показанию манометра ВД (в нашем случае 14 бар).
Рассмотрим теперь, как ведет себя при этом охлаждающий воздух (см. рис. 2.3).



Наружный воздух, который охлаждает конденсатор и поступает на вход с температурой 25°С, нагревается до 31 °С, отбирая тепло, выделяемое хладагентом.

Мы можем представить изменения температуры охлаждающего воздуха при его прохождении через конденсатор и температуру конденсатора в виде графика (см. рис. 2.4) где:


tae - температура воздуха на входе в конденсатор.

tas -температуравоздуха на выходе из конденсатора.

tK - температура конденсации, считываемая с манометра ВД.

А6 (читается: дельта тэта) разность (перепад) температур.

В общем случае в конденсаторах с воздушным охлаждением перепад температур по воздуху А0 = (tas - tae) имеет значения от 5 до 10 К (в нашем примере 6 К).
Значение разности между температурой конденсации и температурой воздуха на выходе из конденсатора также имеет порядок от 5 до 10 К (в нашем примере 7 К).
Таким образом, полный температурный напор (tK — tae) может составлять от 10 до 20 К (как правило, его значение находится вблизи 15 К, а в нашем примере он равен 13 К).

Понятие полного температурного напора очень важно, так как для данного конденсатора эта величина остается почти постоянной.

Используя величины, приведенные в вышеизложенном примере, можно говорить, что для температуры наружного воздуха на входе в конденсатор, равной 30°С (то есть tae = 30°С), температура конденсации tk должна быть равна:
tae + Дбполн = 30 + 13 = 43°С,
что будет соответствовать показанию манометра ВД около 15,5 бар для R22; 10,1 бар для R134a и 18,5 бар для R404A.

Заметим, что рекомендуемые значения А6 для конденсаторов с воздушным охлаждением одинаково справедливы как для торгового холодильного оборудования, так и для установок искусственного климата.

 2.2. ПЕРЕОХЛАЖДЕНИЕ В КОНДЕНСАТОРАХ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

Одной из наиболее важных характеристик при работе холодильного контура, вне всякого сомнения, является степень переохлаждения жидкости на выходе из конденсатора.

Переохлаждением жидкости будем называть разность между температурой конденсации жидкости при данном давлении и температурой самой жидкости при этом же давлении.

Мы знаем, что температура конденсации воды при атмосферном давлении равна 100°С. Следовательно, когда вы выпиваете стакан воды, имеющий температуру 20°С, с позиции теплофизики вы пьете воду, переохлажденную на 80 К!


В конденсаторе переохлаждение определяется как разность между температурой конденсации (считывается с манометра ВД) и температурой жидкости, измеряемой на выходе из конденсатора (или в ресивере).

В примере, приведенном на рис. 2.5, переохлаждение П/О = 38 — 32 = 6 К.
Нормальная величина переохлаждения хладагента в конденсаторах с воздушным охлаждением находится, как правило, в диапазоне от 4 до 7 К.

Когда величина переохлаждения выходит за пределы обычного диапазона температур, это часто указывает на аномальное течение рабочего процесса.
Поэтому ниже мы проанализируем различные случаи аномального переохлаждения.

*Значения температур здесь и далее приводятся в градусах Цельсия, а разности температур — в Кельвинах. Напомним, что 1 Кельвин численно равен 1°С, a t(°C) = Т(К) — 273,16 (прим. ред.).

 2.3. АНАЛИЗ СЛУЧАЕВ АНОМАЛЬНОГО ПЕРЕОХЛАЖДЕНИЯ.

Одна из самых больших сложностей в работе ремонтника заключается в том, что он не может видеть процессов, происходящих внутри трубопроводов и в холодильном контуре. Тем не менее, измерение величины переохлаждения может позволить получить относительно точную картину поведения хладагента внутри контура.

Заметим, что большинство конструкторов выбирают размеры конденсаторов с воздушным охлаждением таким образом, чтобы обеспечить переохлаждение на выходе из конденсатора в диапазоне от 4 до 7 К. Рассмотрим, что происходит в конденсаторе, если величина переохлаждения выходит за пределы этого диапазона.

А) Пониженное переохлаждение (как правило, меньше 4 К).


На рис. 2.6 приведено различие в состоянии хладагента внутри конденсатора при нормальном и аномальном переохлаждении.
Температура в точках tB = tc = tE = 38°С = температуре конденсации tK. Замер температуры в точке D дает значение tD = 35 °С, переохлаждение 3 К.

Пояснение. Когда холодильный контур работает нормально, последние молекулы пара конденсируются в точке С. Далее жидкость продолжает охлаждаться и трубопровод по всей длине (зона C-D) заполняется жидкой фазой, что позволяет добиваться нормальной величины переохлаждения (например, 6 К).

В случае нехватки хладагента в конденсаторе, зона C-D залита жидкостью не полностью, имеется только небольшой участок этой зоны, полностью занятый жидкостью (зона E-D), и его длины недостаточно, чтобы обеспечить нормальное переохлаждение.
В результате, при измерении переохлаждения в точке D, вы обязательно получите его значение ниже нормального (в примере на рис. 2.6 — 3 К).
И чем меньше будет хладагента в установке, тем меньше будет его жидкой фазы на выходе из конденсатора и тем меньше будет его степень переохлаждения.
В пределе, при значительной нехватке хладагента в контуре холодильной установки, на выходе из конденсатора будет находиться парожидкостная смесь, температура которой будет равна температуре конденсации, то есть переохлаяедение будет равно О К (см. рис. 2.7).

                                              tB = tD = tK = 38°С. Значение переохлаждения П/О = 38 - 38 = О К.

Таким образом, недостаточная заправка хладагента всегда приводит к уменьшению переохлаждения.

Отсюда следует, что грамотный ремонтник не будет без оглядки добавлять хладагент в установку, не убедившись в отсутствии утечек и не удостоверившись, что переохлаждение аномально низко!

Отметим, что по мере дозаправки хладагента в контур, уровень жидкости в нижней части конденсатора будет повышаться, вызывая увеличение переохлаждения.
Перейдем теперь к рассмотрению противоположного явления, то есть слишком большого переохлаждения.

Б) Повышенное переохлаждение (как правило, больше 7 к).

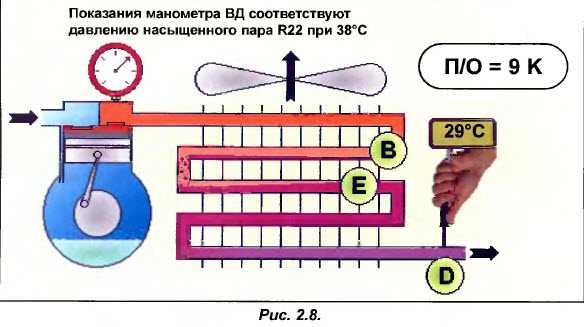

                                    tB = % = tK = 38°С. tD = 29°С, следовательно переохлаждение П/О = 38 - 29 = 9 К.


Пояснение. Выше мы убедились, что недостаток хладагента в контуре приводит к уменьшению переохлаждения. С другой стороны, чрезмерное количество хладагента будет накапливаться в нижней части конденсатора.

В этом случае длина зоны конденсатора, полностью залитая жидкостью, увеличивается и может занимать весь участок E-D. Количество жидкости, находящееся в контакте с охлаждающим воздухом, возрастает и величина переохлаждения, следовательно, тоже становится больше (в примере на рис. 2.8 П/О = 9 К).

В заключение укажем, что измерения величины переохлаждения являются идеальными для диагностики процесса функционирования классической холодильной установки.
В ходе детального анализа типовых неисправностей мы увидим как в каждом конкретном случае безошибочно интерпретировать данные этих измерений.

Слишком малое переохлаждение (менее 4 К) свидетельствует о недостатке хладагента в конденсаторе. Повышенное переохлаждение (более 7 К) указывает на избыток хладагента в конденсаторе.

2.4. УПРАЖНЕНИЕ

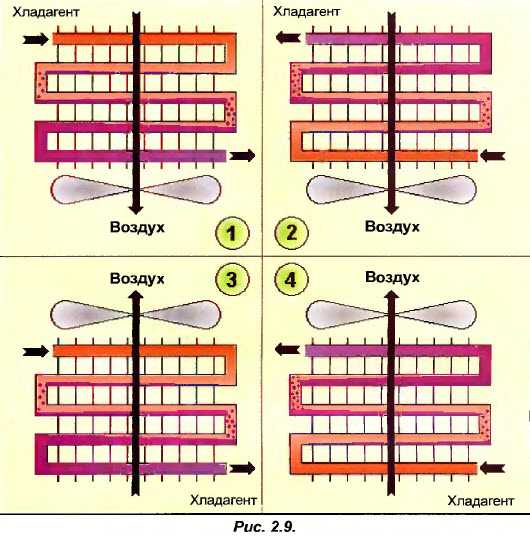

Выберите из 4-х вариантов конструкций конденсатора с воздушным охлаждением, представленных на рис. 2.9, тот, который, по вашему мнению, является наилучшим. Объясните почему?


Под действием силы тяжести жидкость накапливается в нижней части конденсатора, поэтому вход паров в конденсатор всегда должен располагаться сверху. Следовательно, варианты 2 и 4 по меньшей мере представляют собой странное решение, которое не будет работоспособным.

Разница между вариантами 1 и 3 заключается, главным образом, в температуре воздуха, который обдувает зону переохлаждения. В 1-м варианте воздух, который обеспечивает переохлаждение, поступает в зону переохлаждения уже подогретым, поскольку он прошел через конденсатор. Наиболее удачной следует считать конструкцию 3-го варианта, так как в ней реализован теплообмен между хладагентом и воздухом по принципу противотока.

Этот вариант имеет наилучшие характеристики теплообмена и конструкции установки в целом.
Подумайте об этом, если вы еще не решили, какое направление прохождения охлаждающего воздуха (или воды) через конденсатор вам выбрать.



vmestogaza.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
