Фланцы воротниковые стальные ГОСТ 12821-80. Цена на фланец.

Фланцы воротниковые или фланцы приварные встык — эти три названия являются синонимами одних и тех же фланцев. Официальное стандартизированное название таких фланцев — фланцы стальные приварные встык по ГОСТ 12821-80.

Фланцы воротниковые по ГОСТ 12821-80 — это название получили фланцы стальные приварные, имеющие характерный выступ, называемый на обывательском языке воротником или юбкой. С этим связаны другие названия этих фланцев — фланцы юбочные или фланцы воротниковые. Фланцы воротниковые приварные — это фланцы, отличающиеся от других видов фланцев по способу крепления с другими элементами трубопровода. Такие фланцы, как правило, крепятся с соединяемыми элементами трубопровода при помощи сварочного шва, в верхней части воротника (юбки). Отсюда и формулировка стандартизированного названия: «приварные встык».

Особенностью этого вида фланцев и фланцевых соединений является их максимально широкое применение, — эти фланцы используются и на трубопроводах ЖКХ и на магистральных трубопроводах трубопроводного транспорта. Диапазон рабочих давлений, для воротниковых фланцев стальных, тоже достаточно широк, от 0,1 до 20 Мпа.

Фланец воротниковый (приварной встык) имеет характерную геометрию фланцевого контура. Воротниковые фланцы (фланцы стальные приварные встык) имеют девять типов присоединительных размеров и уплотнительных поверхностей.

Исполнения фланцев:

Исполнение 1. фланец воротниковый с соединительным выступом (фланец приварной встык с соединительным выступом).
Исполнение 2. фланец воротниковый с выступом (фланец приварной встык с выступом).
Исполнение 3. фланец воротниковый с впадиной (фланец приварной встык с впадиной).
Исполнение 4. фланец воротниковый с шипом (фланец приварной встык с шипом).
Исполнение 5. фланец воротниковый с пазом (фланец приварной встык с пазом).
Исполнение 6.

фланец воротниковый под линзовую прокладку (фланец приварной встык под линзовую прокладку).
Исполнение 7. фланец воротниковый под прокладку овального сечения (фланец приварной встык под прокладку овального сечения).
Исполнение 8. фланец воротниковый с шипом под фторопластовую прокладку (фланец приварной встык с шипом под фторопластовую прокладку).
Исполнение 9. фланец воротниковый с пазом под фторопластовую прокладку (фланец приварной встык с пазом под фторопластовую прокладку).
Исполнение фланцев воротниковых регламентируется по ГОСТ 12815-80, и оно зависит от рабочего давления, на которое рассчитывается фланец воротниковый или фланцевое соединение.

Применение прокладочных материалов для фланцев воротниковых или фланцев стальных приварных встык.

Для фланцев воротниковых и фланцевых соединений, как правило, применяется несколько типов прокладочных материалов. Это спирально-навитые прокладки, паронитовые прокладки, фторопластовые прокладки, металлические прокладки овального сечения. Материал изготовления прокладок всегда мягче материала изготовления фланца воротникового, даже в случае использования металлических прокладок.

Использование фланцев воротниковых.

Геометрический контур фланцев стальных приварных встык (фланцев воротниковых), в силу своей универсальности и эффективности, получил очень широкое применение и распространение.

Компания ООО «ПО УЭРГОМАШ» г. Санкт-Петербург имеет возможность предложить Вам любые фланцы воротниковые стальные по ГОСТ 12821-80 собственного изготовления. Также мы осуществим производство фланцев воротниковых стальных с Вашими техническими требованиями и по Вашим чертежам.

Цена на фланцы договорная

uergomash.ru

Фланцы воротниковые | Фланцы | Спецкомплект

Фланцы / Фланцы воротниковые
Фланец воротниковый приваривается встык, его внутренний диаметр равен диаметру условного прохода трубы. Фланцы воротниковые применяются обычно на трубопроводах рабочим давлением более 4 МПа. Модификации фланцев по условному давлению: Ру16, Ру25, Ру40, Ру63, Ру100, Ру160, Ру200
Обозначение
изделия
Условное
давление
Ру, Атм (МПа)
Размеры, мм n, к-во отв., шт Масса, кг

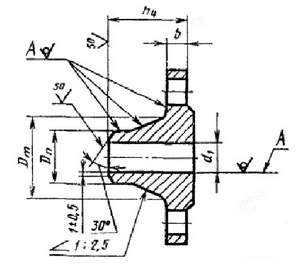

d1 b h5 Dm Dn
Фланцы воротниковые ГОСТ 12821-80 Ру6
Ду15 Ру6 6 (0,6) 12 10 28 28 19 4 0.40
Ду20 Ру6 6 (0,6) 18 10 30 36 26 4 0.53
Ду25 Ру6 6 (0,6) 25 12 30 42 33 4 0.76
Ду32 Ру6 6 (0,6) 31 12 33 50 39 4 1.10
Ду40 Ру6 6 (0,6) 38 12 35 60 46 4 1.36
Ду50 Ру6 6 (0,6) 49 12 35 70 58 4 1.53
Ду65 Ру6 6 (0,6) 66 12 35 88 77 4 1.97
Ду80 Ру6 6 (0,6) 78 13 37 102 90 4 2.76
Ду100 Ру6 6 (0,6) 96 13 38 122 110 4 3.35
Ду125 Ру6 6 (0,6) 121 15 40 148 135 8 4.66
Ду150 Ру6 6 (0,6) 146 15 43 172 161 8 5.37
Ду200 Ру6 6 (0,6) 202 17 50
235
222 8 8.37
Ду250 Ру6 6 (0,6) 254 18 50 288 278 12 10.99
Ду300 Ру6 6 (0,6) 303 18 50 340 330 12 14.82
Ду350 Ру6 6 (0,6) 351 18 50 390 382 12 17.69
Ду400 Ру6 6 (0,6) 398 18 50 440 432 16 20.55
Ду500 Ру6 6 (0,6) 501 19 50 545 535 16 26.63
Ду600 Ру6 6 (0,6) 602 19 55 650 636 20 35.79
Ду800 Ру6 6 (0,6) 792 19 60 844 826 24 56.17
Фланцы воротниковые ГОСТ 12821-80 Ру10
Ду15 Ру10 10 (1,0) 12 10 33 30 19 4 0.58
Ду20 Ру10 10 (1,0) 18 12 36 28 26 4
0.87
Ду25 Ру10 10 (1,0) 25 12 38 45 33 4 1.05
Ду32 Ру10 10 (1,0) 31 13 40 55 39 4 1.54
Ду40 Ру10 10 (1,0) 38 13 42 62 46 4 1.83
Ду50 Ру10 10 (1,0) 49 13 42 76 58 4 2.26
Ду65 Ру10 10 (1,0) 66 15 45 94 77 4 3.17
Ду80 Ру10 10 (1,0) 78 15 47 105 90 4 3.67
Ду100 Ру10 10 (1,0) 96 17 48 128 110 8 4.70
Ду125 Ру10 10 (1,0) 121 19 57 156 135 8 6.71
Ду150 Ру10 10 (1,0) 146 19 57 180 161 8 8.17
Ду200 Ру10 10 (1,0) 202 19 58 240
222
8 11.35
Ду250 Ру10 10 (1,0) 254 21 60 290 278 12 14.64
Ду300 Ру10 10 (1,0) 303 22 60 345 330 12 18.66
Ду350 Ру10 10 (1,0) 351 22 60 400 382 16 24.00
Ду400 Ру10 10 (1,0) 398 22 60 445 432 16 30.00
Ду500 Ру10 10 (1,0) 501 24 65 550 535 20 39.20
Ду600 Ру10 10 (1,0) 602 24 65 650 636 20 48.80
Ду700 Ру10 10 (1,0) 692 25 65 744 726 24 65.26
Ду800 Ру10 10 (1,0) 792 27 75 850 826 24 87.24
Фланцы воротниковые ГОСТ 12821-80 Ру16
Ду15 Ру16 16 (1,6) 12 12 33 30 19 4 0.68
Ду20 Ру16 16 (1,6) 18 12 36 38 26 4 0.87
Ду25 Ру16 16 (1,6) 25 12 38 45 33 4 1.05
Ду32 Ру16 16 (1,6) 31 13 40 55 39 4 1.54
Ду40 Ру16 16 (1,6) 38 13 42 64 46 4 1.85
Ду50 Ру16 16 (1,6) 49 13 45 76 58 4 2.28
Ду65 Ру16 16 (1,6) 66 15 47 94 77 4 3.19
Ду80 Ру16 16 (1,6) 78 17 50 110 90 4 4.21
Ду100 Ру16 16 (1,6) 96 17 50 130 110 8 4.90
Ду125 Ру16 16 (1,6) 121 19 57 156 135 8 6.75
Ду150 Ру16 16 (1,6) 146 19 57 180 161 8 8.30
Ду200 Ру16 16 (1,6) 202 21 58 240 222 12 11.79
Ду250 Ру16 16 (1,6) 254 23 65 292 278 12 17.36
Ду300 Ру16 16 (1,6) 303 24 66 346 330 12 22.76
Ду350 Ру16 16 (1,6) 351 28 70 400 382 16 32.04
Ду400 Ру16 16 (1,6) 398 32 75 450 432 16 43.00
Ду500 Ру16 16 (1,6) 501 38 90 559 535 20 70.97
Ду600 Ру16 16 (1,6) 602 41 90 660 636 20 99.30
Ду700 Ру16 16 (1,6) 692 43 95 750 726 24 105.90
Ду800 Ру16 16 (1,6) 792 45 95 850 826 24 130.57
Фланцы воротниковые ГОСТ 12821-80 Ру25
Ду15 Ру25 25 (2,5) 12 14 33 30 19 4 0.79
Ду20 Ру25 25 (2,5) 18 14 34 38 26 4 0.97
Ду25 Ру25 25 (2,5) 25 14 36 45 33 4 1.18
Ду32 Ру25 25 (2,5) 31 16 43 56 39 4 1.83
Ду40 Ру25 25 (2,5) 38 16 45 64 46 4 2.19
Ду50 Ру25 25 (2,5) 49 17 45 76 58 4 2.78
Ду65 Ру25 25 (2,5) 66 19 50 96 77 8 3.71
Ду80 Ру25 25 (2,5) 78 19 52 110 90 8 4.44
Ду100 Ру25 25 (2,5) 96 21 58 132 110 8 6.51
Ду125 Ру25 25 (2,5) 121 23 65 160 135 8 9.41
Ду150 Ру25 25 (2,5) 146 25 68 186 161 8 12.52
Ду200 Ру25 25 (2,5) 202 27 75 245 222 12 17.44
Ду250 Ру25 25 (2,5) 254 29 75 300 278 12 24.40
Ду300 Ру25 25 (2,5) 303 32 80 352 330 16 33.29
Ду350 Ру25 25 (2,5) 351 36 85 406 382 16 46.57
Ду400 Ру25 25 (2,5) 398 40 100 464 432 16 64.81
Ду500 Ру25 25 (2,5) 500 44 100 570 535 20 88.91
Ду600 Ру25 25 (2,5) 600 49 115 670 636 20 123.70
Ду700 Ру25 25 (2,5) 690 53 125 766 726 24 166.81
Ду800 Ру25 25 (2,5) 790 55 135 874 826 24 213.90
Фланцы воротниковые ГОСТ 12821-80 Ру40
Ду15 Ру40 40 (4,0) 12 14 33 30 19 4 0.79
Ду20 Ру40 40 (4,0) 18 14 34 38 26 4 0.97
Ду25 Ру40 40 (4,0) 25 14 36 45 33 4 1.18
Ду32 Ру40 40 (4,0) 31 16 43 56 39 4 1.83
Ду40 Ру40 40 (4,0) 38 16 45 64 46 4 2.19
Ду50 Ру40 40 (4,0) 48 17 45 76 58 4 2.81
Ду65 Ру40 40 (4,0) 66 19 50 96 77 8 3.71
Ду80 Ру40 40 (4,0) 78 21 55 112 90 8 4.80
Ду100 Ру40 40 (4,0) 96 23 65 138 110 8 7.40
Ду125 Ру40 40 (4,0) 120 25 65 160 135 8 10.00
Ду150 Ру40 40 (4,0) 145 27 68 186 161 8 13.03
Ду200 Ру40 40 (4,0) 200 35 85 250 222 12 24.44
Ду250 Ру40 40 (4,0) 252 39 98 310 278 12 37.59
Ду300 Ру40 40 (4,0) 301 42 112 368 330 16 57.10
Ду350 Ру40 40 (4,0) 351 48 116 481 382 16 70.34
Ду400 Ру40 40 (4,0) 398 54 135 480 432 16 106.76
Ду500 Ру40 40 (4,0) 495 58 140 580 535 20 132.33
Ду600 Ру40 40 (4,0) 595 58 140 686 636 20 180.95
Ду700 Ру40 40 (4,0) 695 63 160 790 726 24 228.25
Ду800 Ру40 40 (4,0) 795 71 190 908 826 24 343.69
Фланцы воротниковые ГОСТ 12821-80 Ру63
Ду15 Ру63 63 (6,3) 12 16 46 38 19 4 1.15
Ду20 Ру63 63 (6,3) 18 18 54 48 62 4 1.80
Ду25 Ру63 63 (6,3) 25 20 56 52 33 4 2.30
Ду32 Ру63 63 (6,3) 31 21 60 64 39 4 2.94
Ду40 Ру63 63 (6,3) 37 21 65 74 46 4 3.75
Ду50 Ру63 63 (6,3) 47 23 67 86 58 4 4.63
Ду65 Ру63 63 (6,3) 64 25 72 106 77 8 6.29
Ду80 Ру63 63 (6,3) 77 27 72 120 90 8 7.22
Ду100 Ру63 63 (6,3) 94 29 77 140 110 8 10.71
Ду125 Ру63 63 (6,3) 118 33 95 172 135 8 17.13
Ду150 Ру63 63 (6,3) 142 35 105 206 161 8 24.60
Ду200 Ру63 63 (6,3) 198 41 110 264 222 12 36.60
Ду250 Ру63 63 (6,3) 246 45 115 316 278 12 50.89
Ду300 Ру63 63 (6,3) 294 50 120 370 330 16 68.15
Ду350 Ру63 63 (6,3) 342 56 140 430 382 16 98.68
Ду400 Ру63 63 (6,3) 386 62 155 484 432 16 135.80
Ду500 Ру63 63 (6,3) 485 66 165 594 535 20 192.74
Ду600 Ру63 63 (6,3) 585 71 180 704 636 20 269.27
Ду700 Ру63 63 (6,3) 685 76 225 820 726 24 300.86
Ду800 Ру63 63 (6,3) 785 85 225 920 826 24 463.87
Фланцы воротниковые ГОСТ 12821-80 Ру100
Ду15 Ру100 100 (10,0) 12 18 46 38 19 4 1.26
Ду20 Ру100 100 (10,0) 18 20 51 48 26 4 1.98
Ду25 Ру100 100 (10,0) 25 22 56 52 33 4 2.48
Ду32 Ру100 100 (10,0) 31 22 60 64 39 4 3.05
Ду40 Ру100 100 (10,0) 37 23 67 76 46 4 4.06
Ду50 Ру100 100 (10,0) 45 25 68 86 58 4 6.03
Ду65 Ру100 100 (10,0) 62 29 80 110 77 8 8.52
Ду80 Ру100 100 (10,0) 75 31 87 124 90 8 9.91
Ду100 Ру100 100 (10,0) 92 35 97 146 110 8 14.65
Ду125 Ру100 100 (10,0) 112 39 112 180 135 8 23.32
Ду150 Ру100 100 (10,0) 136 43 125 214 161 12 32.87
Ду200 Ру100 100 (10,0) 190 51 140 276 222 12 54.24
Ду250 Ру100 100 (10,0) 236 57 160 340 278 12 85.24
Ду300 Ру100 100 (10,0) 248 66 180 400 330 16 127.78
Ду350 Ру100 100 (10,0) 332 72 195 460 382 16 170.94
Ду400 Ру100 100 (10,0) 376 76 200 510 432 16 216.86

sk56.ru

Фланцы воротниковые стальные

Описание:
Одним из основных элементов трубопровода являются фланцы, которые обеспечивают надёжную герметичность соединяемых участков или запорной арматуры, и, в тоже время, позволяют оперативно производить ремонтные работы.

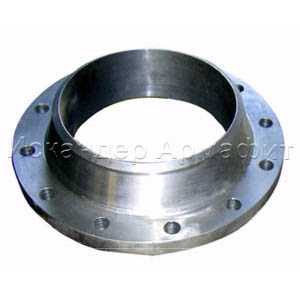

Фланцы воротниковые – это соединительные элементы в виде диска с «воротником» с расположенными на них отверстиями, необходимыми для крепежа. Крепление производится при помощи болтов и шпилек, герметично соединяющие трубы с трубопроводной арматурой.
Фланцы применяются для соединения запорной арматуры с трубопроводами, монтажа отдельных участков трубопроводов, а также для подсоединения трубопроводов к различному (например, котельному) оборудованию.
Достоинством фланцевых воротников является соединения является обеспечение прочности и герметичности конструкции. Кроме того, фланцы просты в изготовлении, позволяют проводить быстрый монтаж и демонтаж запорной арматуры и участков трубопроводов.
По конструктивным характеристикам фланцы делятся на плоские, воротниковые и резьбовые. Наибольшее распространение получили именно фланцы воротниковые, отличительной особенностью которых является то, что они привариваются к трубе встык. А значит, внутренний диаметр воротниковых фланцев равен внутреннему диаметру трубы.
Предназначаются фланцы для герметичного соединения коммуникационных труб, а также для присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и др. вращающихся деталей.
Различаться фланцы могут по размерам, форме уплотнительной поверхности и способу крепления. Фланец – это самостоятельная деталь, но чаще его можно встретить в качестве элемента трубы, вала или фитинга.

Стальные приварные встык фланцы трубопроводов и соединительных частей, а также при соединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа. Фланцы изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815 80. Пример условного обозначения при заказе круглого стального приварного встык фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1 : Фланец 1 100 16 ст.20 ГОСТ 12821 80.

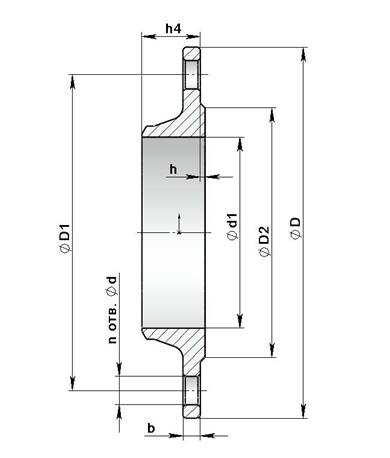

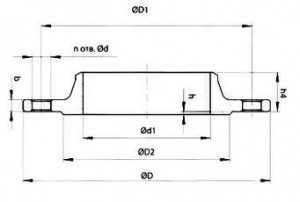

Чертеж:

Технические характеристики:

Условное давление, PN (Ру), МПа0,1-0,61,0-6,3101620
Условный диаметр, Dу, мм10-160010-120010-40015-30015-250
ТемператураОт минус 253 до плюс 600°C
Материалсталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

Размеры и габариты:

Dу, мм размеры, ммк-во отв.Масса, кг
DD1vDm, ммDn, ммd1, ммbh5n, шт.
PN = 1,0 МПа (10 кгс/см2)
15956514301912103340,58
201057528261812360,87
2511585453325381,05
321351001855393113401,54
40145110624638421,83
501601257658492,26
6518014594776615453,17
801951601059078473,67
10021518012811096174884,7
12524521015613512119576,71
150280240221801611468,17
2003352952402222025811,35
25039035029027825421601214,64
3004404003453303032218,66
3505004604003823511624
4005655152644543239830
50067062055053550124652039,2
6007807253065063660248,8
80010109503385082679227752487,24
10001220116010501028992298028119,19
12001455138039125612281192339032179,91
PN = 1,6 МПа (16 кгс/см2)
15956514301912123340,68
2010575382618360,87
2511585453325381,05
321351001855393113401,54
40145110644638421,85
50160125765849452,28
6518014594776615473,19
80195160110907817504,21
1002151801301109684,9
12524521015613512119576,75
150280240221801611468,3
20033529524022220221581211,79
25040535526292278254236517,36
300460410346330303246622,76
35052047040038235128701632,04
40058052530450432398327543
5007106503355953550138902070,97
600840770396606366024199,3
8001020950850826792459524130,57
10001255117045106010289924911028203,39
120014851390521268122811925112532284,94
PN = 2,5 МПа (25 кгс/см2)
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765849172,78
65180145967766195083,71
801951601109078524,44
100230190221321109621586,51
1252702202616013512123659,41
150300250186161146256812,52
20036031024522220227751217,44
250425370303002782542924,4
30048543035233030332801633,29
35055049033406382351368546,57
4006105504644323984010064,81
50073066039570535500442088,91
60084077067063660049115123,7
8001075990458748267905513524213,9
10001315121056108410289925915028312,12
1200152514201288122811926216032387,5
PN = 4,0 МПа (40 кгс/см2)
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765848172,81
65180145967766195083,71
80195160112907821554,8
100230190221381109623657,4
125270220261601351202510
150300250186161145276813,03
2003753203025022220035851224,44
25044538533310278252399837,59
300510450368330301421121657,1
3505705104813823514811670,34
4006555853948043239854135106,76
500755670455805354955814020132,33
60089079552686636595180,95
80011351030569088267957119024343,69
100013601250114010289957723528540,75
120015751460621350122811958025032690,59
PN = 6,3 МПа (63 кгс/см2)
151057514381912164641,15
20125901848261818541,8
2513510052332520562,3
321501102264393121602,94
40165125744637653,75
5017513586584723674,63
652001601067764257286,29
802101701209077277,22
1002502002614011094297710,71
12529524030172135118339517,13
150340280332061611423510524,6
200405345264222198411101236,6
250470400393162782464511550,89
300530460370330294501201668,15
350595525394303823425614098,68
4006705854548443238662155135,8
500800705525945354856616520192,74
6009258205670463658571180269,27
80011651050629208267858522524463,87
10001415129070116010289859228028980,6
1200166515307813861228118595315321263,72
PN = 10,0 МПа (100 кгс/см2)
151057514381912184641,26
20125901848261820511,98
2513510052332522562,48
3215011022643931603,05
4016512576463723674,06
501951452686584525686,03
652201701107762298088,52
80230180124907531879,91
1002652103014611092359714,65
125310250331801351123911223,32
150350290214161136431251232,87
200240360392762221905114054,24
2505004303402782365716085,24
300585500454003302486618016127,78
3506555605246038233272195170,94
40071562051043237676200216,86

armafit-stroy.com.ua

Фланцы стальные воротниковые Ру10 ГОСТ 12821-80 приварные, цена

По запросу 154.63

— +

По запросу 154.63

В корзину

По запросу 259.44

— +

По запросу 259.44

В корзину

По запросу 344.03

— +

По запросу 344.03

В корзину

По запросу 358.60

— +

По запросу 358.60

В корзину

По запросу 467.79

— +

По запросу 467.79

В корзину

По запросу 495.99

— +

По запросу 495.99

В корзину

По запросу 684.29

— +

По запросу 684.29

В корзину

По запросу 819.64

— +

По запросу 819.64

В корзину

По запросу 1016.41

— +

По запросу 1 016.41

В корзину

По запросу 1380.31

— +

По запросу 1 380.31

В корзину

По запросу 1867.84

— +

По запросу 1 867.84

В корзину

По запросу 3058.45

— +

По запросу 3 058.45

В корзину

По запросу 3354.68

— +

По запросу 3 354.68

В корзину

По запросу 5351.54

— +

По запросу 5 351.54

В корзину

По запросу 0.00

— +

По запросу 0.00

В корзину

По запросу 10210.86

— +

По запросу 10 210.86

В корзину

По запросу 18162.55

— +

По запросу 18 162.55

В корзину

По запросу 18609.95

— +

По запросу 18 609.95

В корзину

ironpolimer.ru

Фланцы воротниковые приварные

ФЛАНЦЫ ВОРОТНИКОВЫЕ ПРИВАРНЫЕ ГОСТ 12821-80



Компания «СТК РЕСИС» осуществляет продажу воротниковых фланцев,
обращайтесь по телефону: (812) 329-44-83 или

Фланец стальной воротниковый приварной ГОСТ 12821-80 применяется на трубопроводах различного назначения при давлении до 10 МПа и температуре носителя от минус 253 до плюс 600 градусов. Поскольку условия работы таких стальных фланцев более жесткие чем у плоских, то и сфера их применения более широкая. При изготовлении воротниковых фланцев используют различные марки стали (согласно ГОСТ).

В зависимости от сферы применения и условий окружающей среды воротниковые фланцы могут быть изготовлены из различных марок стали — Ст20, Ст3пс5, 09Г2С, 12х18Н10Т.

Ниже представлена таблица размеров фланцев, предназначенных на давление (Pn):
1 МПа,  1,6 МПа,  2,5 МПа,  4 МПа,  6,3 МПа,  10 МПа.

Табл. Размеры воротниковых приварных фланцев

Воротниковые приварные фланцы по ГОСТу 12821-80
PN = 1,0 МПа (10 кгс/см2)
Dу, ммРазмеры, ммК-во отв. шт.Масса, кг
DD1dDm, ммDn, ммd1, ммbh4
15956514301912103340,58
201057528261812360,87
2511585453325381,05
321351001855393113401,54
40145110624638421,83
501601257658492,26
6518014594776615453,17
801951601059078473,67
10021518012811096174884,7
12524521015613512119576,71
150280240221801611468,17
2003352952402222025811,35
25039035029027825421601214,64
3004404003453303032218,66
3505004604003823511624
4005655152644543239830
50067062055053550124652039,2
6007807253065063660248,8
80010109503385082679227752487,24
10001220116010501028992298028119,19
12001455138039125612281192339032179,91
PN = 1,6 МПа (16 кгс/см2)
Dу, ммРазмеры, ммК-во отв. шт.Масса, кг
DD1dDm, ммDn, ммd1, ммbh4
15956514301912123340,68
2010575382618360,87
2511585453325381,05
321351001855393113401,54
40145110644638421,85
50160125765849452,28
6518014594776615473,19
80195160110907817504,21
1002151801301109684,9
12524521015613512119576,75
150280240221801611468,3
20033529524022220221581211,79
25040535526292278254236517,36
300460410346330303246622,76
35052047040038235128701632,04
40058052530450432398327543
5007106503355953550138902070,97
600840770396606366024199,3
8001020950850826792459524130,57
10001255117045106010289924911028203,39
120014851390521268122811925112532284,94
PN = 2,5 МПа (25 кгс/см2)
Dу, ммРазмеры, ммК-во отв. шт.Масса, кг
DD1dDm, ммDn, ммd1, ммbh4
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765849172,78
65180145967766195083,71
801951601109078524,44
100230190221321109621586,51
1252702202616013512123659,41
150300250186161146256812,52
20036031024522220227751217,44
250425370303002782542924,4
30048543035233030332801633,29
35055049033406382351368546,57
4006105504644323984010064,81
50073066039570535500442088,91
60084077067063660049115123,7
8001075990458748267905513524213,9
10001315121056108410289925915028312,12
1200152514201288122811926216032387,5
PN = 4,0 МПа (40 кгс/см2)
Dу, ммРазмеры, ммК-во отв. шт.Масса, кг
DD1dDm, ммDn, ммd1, ммbh4
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765848172,81
65180145967766195083,71
80195160112907821554,8
100230190221381109623657,4
125270220261601351202510
150300250186161145276813,03
2003753203025022220035851224,44
25044538533310278252399837,59
300510450368330301421121657,1
3505705104813823514811670,34
4006555853948043239854135106,76
500755670455805354955814020132,33
60089079552686636595180,95
80011351030569088267957119024343,69
100013601250114010289957723528540,75
120015751460621350122811958025032690,59
PN = 6,3 МПа (63 кгс/см2)
Dу, ммРазмеры, ммК-во отв. шт.Масса, кг
DD1dDm, ммDn, ммd1, ммbh4
151057514381912164641,15
20125901848261818541,8
2513510052332520562,3
321501102264393121602,94
40165125744637653,75
5017513586584723674,63
652001601067764257286,29
802101701209077277,22
1002502002614011094297710,71
12529524030172135118339517,13
150340280332061611423510524,6
200405345264222198411101236,6
250470400393162782464511550,89
300530460370330294501201668,15
350595525394303823425614098,68
4006705854548443238662155135,8
500800705525945354856616520192,74
6009258205670463658571180269,27
80011651050629208267858522524463,87
10001415129070116010289859228028980,6
1200166515307813861228118595315321263,72
PN = 10,0 МПа (100 кгс/см2)
Dу, ммРазмеры, ммК-во отв. шт.Масса, кг
DD1dDm, ммDn, ммd1, ммbh4
151057514381912184641,26
20125901848261820511,98
2513510052332522562,48
3215011022643931603,05
4016512576463723674,06
501951452686584525686,03
652201701107762298088,52
80230180124907531879,91
1002652103014611092359714,65
125310250331801351123911223,32
150350290214161136431251232,87
200240360392762221905114054,24
2505004303402782365716085,24
300585500454003302486618016127,78
3506555605246038233272195170,94
40071562051043237676200216,86

Компания «СТК РЕСИС» осуществляю продажу воротниковых стальных фланцев как в розницу, так и оптом. Вся продукция имеет все необходимые сертификаты качества и полностью удовлетворяет всем заявленным характеристикам.

СДЕЛАТЬ ЗАКАЗ ВЫ МОЖЕТЕ ПО ТЕЛЕФОНУ: (812) 329-44-83 или


наверх

Купить фланцы воротниковые в СПб вы можете в нашей компании. Стальные фланцы по ГОСТ 12821-80 в наличии и под заказ в компании «СТК РЕСИС».

stk-resis.ru

Фланец воротниковый | Фитинг-техкомплект

Фланцы — Фланец воротниковый

Посмотреть цены на все фланцы
Фланец плоский — цена

Фланец воротниковый – соединительная деталь трубопровода, представляющая собой стальной круглый диск (широкое кольцо) с конусным выступом для приварки встык к трубопроводу с одной стороны и уплотнительной поверхностью с другой стороны, а также симметрично расположенными по кругу отверстиями под болты или шпильки. Конструкция и размеры фланцев воротниковых должны соответствовать ГОСТ 12821-80.



Dy — условный проход, мм;
D — наружный диаметр, мм;
D1 — межосевое расстояние, мм;
d — диаметр отверстий под болт, мм;
Dm — диаметр «воротника» у основания, мм;
Dn — наружный диаметр «воротника», мм;
d1 — внутренний диметр, мм;
b — толщина фланца воротникового, мм;
h5 — высота «воротника», мм;
n- количество отверстий под болты, шт.;
m — масса, кг.

Цены розничные с ндс на фланцы стальные приварные встык (воротниковые) ГОСТ 33259-2015 тип 11 исп.В (ГОСТ 12821-80 исп.1):

Наименование товараРу-10Ру-16Ру-25Ру-40
Фланец воротниковый Ду-15118,70149,20188,60188,60
Фланец воротниковый Ду-20165,60187,60218,80218,80
Фланец воротниковый Ду-25219,60245,40348,70348,70
Фланец воротниковый Ду-32272,60325,60398,70398,70
Фланец воротниковый Ду-40298,60388,70415,70415,70
Фланец воротниковый Ду-50395,60389,60436,20517,20
Фланец воротниковый Ду-65466,90492,90586,80764,50
Фланец воротниковый Ду-80585,30685,50838,70808,70
Фланец воротниковый Ду-100868,40818,801 058,801 363,80
Фланец воротниковый Ду-125981,101 228,701 387,501 398,50
Фланец воротниковый Ду-1501 262,501 478,102 298,702 368,70
Фланец воротниковый Ду-2002 092,301 997,603 490,104 381,60
Фланец воротниковый Ду-2502 891,403 155,504 889,807 987,50
Фланец воротниковый Ду-3003 450,603 871,705 598,6011 249,80
Фланец воротниковый Ду-3506 798,60
Фланец воротниковый Ду-4006 517,908 175,4012 975,30
Фланец воротниковый Ду-50011 593,7012 593,7014 598,20
Фланец воротниковый Ду-60012 879,3015 486,80
Фланец воротниковый Ду-80016 132,8031 720,80

Фланец стальной воротниковый ГОСТ 12821-80

Усеченный конусный выступ фланца стального приварного встык иначе называют воротником, юбкой или шеей, отсюда и распространенное название – фланец воротниковый.

Предназначены фланцы воротниковые для надежного и герметичного соединения труб между собой, присоединения к трубопроводу резервуаров, котлов, патрубков аппаратов, приборов, изделий арматуры и т. д. Внутренний диаметр фланца стального воротникового равен внутреннему диаметру соответствующей по условному проходу трубы. В некоторых случаях эта конструктивная особенность фланцев воротниковых становится необходимым условием при установке арматуры на трубопровод, например, затворов поворотных дисковых с аналогичным внутренним диаметром.
Конусный выступ фланца воротникового приваривается встык к трубе. Специалисты считают такое присоединение более надежным, по сравнению с приваркой фланцев стальных плоских, из-за меньшей подверженности коррозии сварного шва, перераспределения усилий напряжения в трубопроводе и т. д.
Фланцы стальные воротниковые ГОСТ 12821-80 применяются на трубопроводах с Ру от 0,1 до 20,0МПа (от 1 до 200 кгс/см2) и температурой рабочей среды от минус 253 до плюс 600ºС.
Пример условного обозначения при заказе фланцев воротниковых круглых стальных приварных встык Dу-50мм на Pу-1,0 МПа (10 кгс/см2) из стали 20, исполнения 1 (с соединительным выступом):
Фланец 1 – 50 – 10 ст. 20 ГОСТ 12821-80.

При заказе фланцев с шипом-пазом под фторопластовую прокладку следует добавлять букву «Ф» после обозначения условного давления.

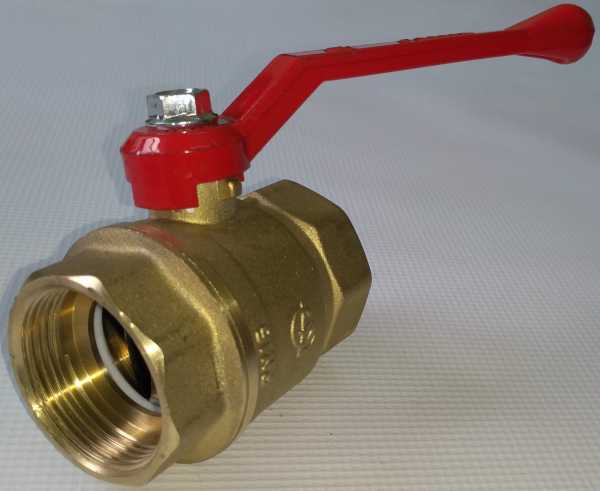

Краны ГАЛЛОП

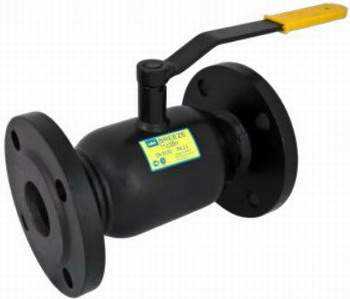

Краны «Breeze»

Краны Маршал

Детали трубопроводов

Фланцы

Задвижки МЗВ

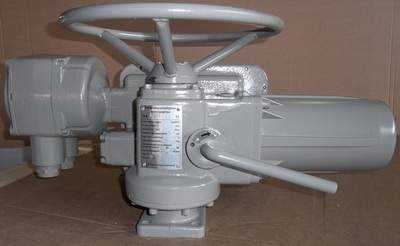

Электроприводы

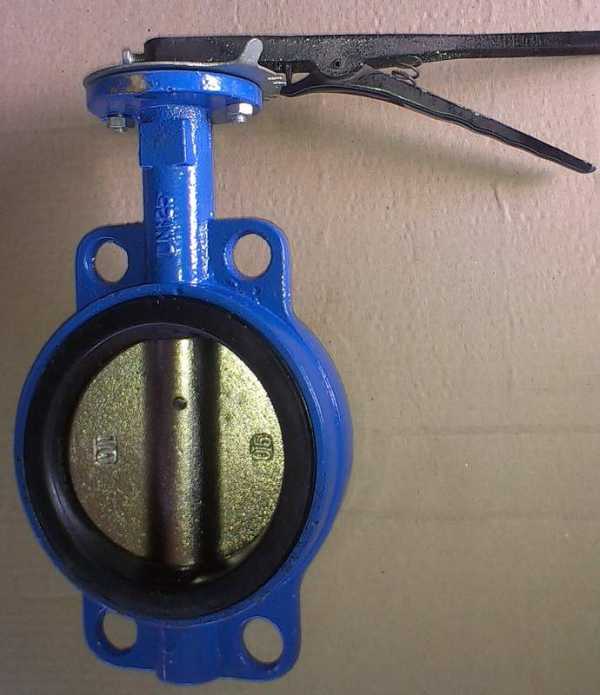

Затворы дисковые

www.fittexcom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
