Воротниковые фланцы гост 12821 80: Фланцы стальные воротниковые ГОСТ 12821-80

Фланец воротниковый ГОСТ 12821-80 —

По своей популярности и востребованности фланцы воротниковые гост 12821 80 нисколько не уступают фланцам плоским. Он также производится из жаропрочной, нержавеющей или легированной стали. Другие его названия: встык приварной фланец, фланец юбочный.

Воротниковым этот фланец называется из-за имеющегося симметричного выступа в виде конуса, воротника. Он представляет собой диск с отверстием для болтов разных размеров..

Данные фланцевые стандарты действует только на территории России. По нему мы изготавливаем фланцы для трубопроводов и их соединительных частей, для арматуры, автомобильных запасных частей, некоторых рабочих приборов, резервуаров, аппаратов с уровнем давления до 20 Мпа и температурой до +600 градусов.

Основным отличием воротникового фланца является его использование в работе с большим и очень большим диаметром труб, соответственно, давление там также на порядок выше, чем в трубах стандартного диаметра.

Данный параметр позволяет использовать воротниковые фланцы во многих строительных сферах деятельности. Он одинаково хорошо соединяет трубы стандартного жилищно-коммунального хозяйства (ЖКХ) и магистральный транспортный трубопровод.

Воротниковый фланец достаточно больших размеров, поэтому они очень сложно и долго монтируются, демонтируются и снова собираются. Также данный вид фланца способен эффективно и прочно фиксировать трубы с газообразными и жидкими веществами. Они отлично выдерживают температурные перепады от -40 до +200 градусов.

Существует несколько видов воротниковых фланцев:

• С соединительным выступом;
• Со стандартным выступом;
• С впадиной;
• Со стандартным шипом;
• С пазом;
• Со специальным углублением под линзовое уплотнение;
• Под прокладку с сечением в виде овала.

В последнее время строительные специалисты используют воротниковые фланцы при монтировании поворотных дисковых затворов.

Основная и главная причина – возможность найти фланец, у которого внутренний диаметр максимально приближен к диаметру рабочего затвора.

Воротниковый фланец кардинально отличается от других видов рабочих фланцев способом крепления к рабочей поверхности. Чаще всего, он крепится к трубам при помощи сварочного аппарата в месте, где заканчивается воротник. Сварка не подразумевает больших финансовых затрат, а степень выдерживания деталью дополнительных нагрузок существенно возрастает.

Использование воротникового фланца позволяет поставить на трубу контролирующий прибор (определитель уровня воды, манометр, разные виды подсчитывающих счетчиков). Данная функция существенно упрощает процедуру контролирующих мероприятий уровня использования и состояния жидкости в трубах.

Опытные специалисты рекомендуют заказывать воротниковые фланцы только у проверенных поставщиков. Таковой фирмой мы и являемся! Мы занимаем лидирующие позиции в данной сфере. Наши специалисты всегда готовы проконсультировать Вас по любому вопросу.

Краткая техническая характеристика: Условное давление, PN (Ру), МПа	0,1-0,6	1,0-6,3	10	16	20
Условный диаметр, Dу, мм	10-1600	10-1200	10-400	15-300	15-250
Температура	От минус 253 до плюс 600°C
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

Стальные приварные встык фланцы трубопроводов и соединительных частей, а также при соединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа. Фланцы изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815 80. Пример условного обозначения при заказе круглого стального приварного встык фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1 : Фланец 1 100 16 ст.

20 ГОСТ 12821 80.

Dу, мм	размеры, мм								к-во отв.	Масса, кг
	D	D1	v	Dm, мм	Dn, мм	d1, мм	b	h5	n, шт.

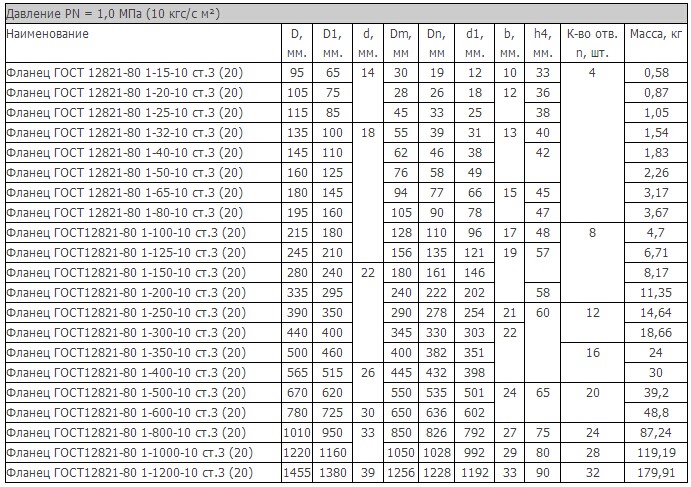

PN = 1,0 МПа (10 кгс/см2)
15	95	65	14	30	19	12	10	33	4	0,58
20	105	75		28	26	18	12	36		0,87
25	115	85		45	33	25		38		1,05
32	135	100	18	55	39	31	13	40		1,54
40	145	110		62	46	38		42		1,83
50	160	125		76	58	49				2,26
65	180	145		94	77	66	15	45		3,17
80	195	160		105	90	78		47		3,67
100	215	180		128	110	96	17	48	8	4,7
125	245	210		156	135	121	19	57		6,71
150	280	240	22	180	161	146				8,17
200	335	295		240	222	202		58		11,35
250	390	350		290	278	254	21	60	12	14,64
300	440	400		345	330	303	22			18,66
350	500	460		400	382	351			16	24
400	565	515	26	445	432	398				30
500	670	620		550	535	501	24	65	20	39,2
600	780	725	30	650	636	602				48,8
800	1010	950	33	850	826	792	27	75	24	87,24
1000	1220	1160		1050	1028	992	29	80	28	119,19
1200	1455	1380	39	1256	1228	1192	33	90	32	179,91
PN = 1,6 МПа (16 кгс/см2)
15	95	65	14	30	19	12	12	33	4	0,68
20	105	75		38	26	18		36		0,87
25	115	85		45	33	25		38		1,05
32	135	100	18	55	39	31	13	40		1,54
40	145	110		64	46	38		42		1,85
50	160	125		76	58	49		45		2,28
65	180	145		94	77	66	15	47		3,19
80	195	160		110	90	78	17	50		4,21
100	215	180		130	110	96			8	4,9
125	245	210		156	135	121	19	57		6,75
150	280	240	22	180	161	146				8,3
200	335	295		240	222	202	21	58	12	11,79
250	405	355	26	292	278	254	23	65		17,36
300	460	410		346	330	303	24	66		22,76
350	520	470		400	382	351	28	70	16	32,04
400	580	525	30	450	432	398	32	75		43
500	710	650	33	559	535	501	38	90	20	70,97
600	840	770	39	660	636	602	41			99,3
800	1020	950		850	826	792	45	95	24	130,57
1000	1255	1170	45	1060	1028	992	49	110	28	203,39
1200	1485	1390	52	1268	1228	1192	51	125	32	284,94
PN = 2,5 МПа (25 кгс/см2)
15	95	65	14	30	19	12	14	33	4	0,79
20	105	75		38	26	18		34		0,97
25	115	85		45	33	25		36		1,18
32	135	100	18	56	39	31	16	43		1,83
40	145	110		64	46	38		45		2,19
50	160	125		76	58	49	17			2,78
65	180	145		96	77	66	19	50	8	3,71
80	195	160		110	90	78		52		4,44
100	230	190	22	132	110	96	21	58		6,51
125	270	220	26	160	135	121	23	65		9,41
150	300	250		186	161	146	25	68		12,52
200	360	310		245	222	202	27	75	12	17,44
250	425	370	30	300	278	254	29			24,4
300	485	430		352	330	303	32	80	16	33,29
350	550	490	33	406	382	351	36	85		46,57
400	610	550		464	432	398	40	100		64,81
500	730	660	39	570	535	500	44		20	88,91
600	840	770		670	636	600	49	115		123,7
800	1075	990	45	874	826	790	55	135	24	213,9
1000	1315	1210	56	1084	1028	992	59	150	28	312,12
1200	1525	1420		1288	1228	1192	62	160	32	387,5
PN = 4,0 МПа (40 кгс/см2)
15	95	65	14	30	19	12	14	33	4	0,79
20	105	75		38	26	18		34		0,97
25	115	85		45	33	25		36		1,18
32	135	100	18	56	39	31	16	43		1,83
40	145	110		64	46	38		45		2,19
50	160	125		76	58	48	17			2,81
65	180	145		96	77	66	19	50	8	3,71
80	195	160		112	90	78	21	55		4,8
100	230	190	22	138	110	96	23	65		7,4
125	270	220	26	160	135	120	25			10
150	300	250		186	161	145	27	68		13,03
200	375	320	30	250	222	200	35	85	12	24,44
250	445	385	33	310	278	252	39	98		37,59
300	510	450		368	330	301	42	112	16	57,1
350	570	510		481	382	351	48	116		70,34
400	655	585	39	480	432	398	54	135		106,76
500	755	670	45	580	535	495	58	140	20	132,33
600	890	795	52	686	636	595				180,95
800	1135	1030	56	908	826	795	71	190	24	343,69
1000	1360	1250		1140	1028	995	77	235	28	540,75
1200	1575	1460	62	1350	1228	1195	80	250	32	690,59
PN = 6,3 МПа (63 кгс/см2)
15	105	75	14	38	19	12	16	46	4	1,15
20	125	90	18	48	26	18	18	54		1,8
25	135	100		52	33	25	20	56		2,3
32	150	110	22	64	39	31	21	60		2,94
40	165	125		74	46	37		65		3,75
50	175	135		86	58	47	23	67		4,63
65	200	160		106	77	64	25	72	8	6,29
80	210	170		120	90	77	27			7,22
100	250	200	26	140	110	94	29	77		10,71
125	295	240	30	172	135	118	33	95		17,13
150	340	280	33	206	161	142	35	105		24,6
200	405	345		264	222	198	41	110	12	36,6
250	470	400	39	316	278	246	45	115		50,89
300	530	460		370	330	294	50	120	16	68,15
350	595	525	39	430	382	342	56	140		98,68
400	670	585	45	484	432	386	62	155		135,8
500	800	705	52	594	535	485	66	165	20	192,74
600	925	820	56	704	636	585	71	180		269,27
800	1165	1050	62	920	826	785	85	225	24	463,87
1000	1415	1290	70	1160	1028	985	92	280	28	980,6
1200	1665	1530	78	1386	1228	1185	95	315	32	1263,72
PN = 10,0 МПа (100 кгс/см2)
15	105	75	14	38	19	12	18	46	4	1,26
20	125	90	18	48	26	18	20	51		1,98
25	135	100		52	33	25	22	56		2,48
32	150	110	22	64	39	31		60		3,05
40	165	125		76	46	37	23	67		4,06
50	195	145	26	86	58	45	25	68		6,03
65	220	170		110	77	62	29	80	8	8,52
80	230	180		124	90	75	31	87		9,91
100	265	210	30	146	110	92	35	97		14,65
125	310	250	33	180	135	112	39	112		23,32
150	350	290		214	161	136	43	125	12	32,87
200	240	360	39	276	222	190	51	140		54,24
250	500	430		340	278	236	57	160		85,24
300	585	500	45	400	330	248	66	180	16	127,78
350	655	560	52	460	382	332	72	195		170,94
400	715	620		510	432	376	76	200		216,86

Фланцы плоские ГОСТ 12820-80

Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей , машин , приборов, патрубков аппаратов и резервуаров на условное давление Py от 0. 1 до 2.5 МПа (от 1 до 25 кгс/cм 2) и температуру среды от 203 до 573 К ( от минус 70 до плюс 300 С).

Фланцы по ГОСТ 12815-80 должны изготовляться с уплотнительным поверхностями исполнений 1.,2., 3, и присоединительными размерами.

Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4., 5., 8. и 9.

Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Py 1.0 МПА (10 кгс/см2 ) из стали 25, исполнения 1 ( с соединительным выступом ):
ФЛАНЕЦ 1-50 -10 ст. 25 ГОСТ 12820-80.

То же, квадратного:
Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80

При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода.
Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.

Допускается изготовлять фланцы другими методами.
Предельные отклонения размеров:

Dn- по H 14( при получении штамповкой – по классу ГОСТ 7505-98)
b- для штампованных фланцев Ю а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой – по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается Фланцы плоские ГОСТ 12822-80
Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, патрубков аппаратов и резервуаров на Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/ см2) и температуру среды от 243 до 573 К ( от минус 30 до плюс 300 С).
Кольца должны изготовляться с уплотнительными поверхностями исполнений 1., 2., 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ круглого стального свободного фланца Dy 500 мм на Py 0.6 МПа (6 кгс/см2) из стали Cт3сп:

Фланец 50-6 СТ 3 сп ГОСТ 12822-80
То же , квадратного: Фланец квадратный 50 -6 Ст 3 сп ГОСТ 12822-80
Пример условного обозначения приварного кольца Dy 50 мм на Py 0.6 МПа ( 6 ruc/ см2) из стали 35, исполнения 1 9 (с соединительным выступом):
Кольца 1-50 6 СТ 35 ГОСТ 12822-80
При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода.

Фланцы и кольца следует изготовлять ковкой , штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.
Допускается изготовлять фланцы др. методами.

Фланцы воротниковые ГОСТ 12821-80 по оптовым ценам в СПб

Фланцы воротниковые.

ООО «Петротех» продает со склада в Санкт- Петербурге и производит на заказ следующие воротниковые стальные фланцы

:



 Фланцы ГОСТ 12821-80 воротниковые приварные встык.

Диаметры воротниковых фланцев Ду15 —  Ду 1200

Фланцы для труб с рабочим давлением Pу 6 — 160 кгс/см2

Материал: углеродистые и низколегированные сталь 20, 09Г2С

Типы исполнения поверхности: 1,2,3,4,5,6,7,8,9

Фланцы ГОСТ 33259-2015 тип 11 воротниковые

Условный диаметр фланцев: DN 15-DN1200

Воротниковые фланцы на давление:  PN 0,6 — 2,5 МПа

Марки стали: Ст20, 09Г2С

Тип исполнения фланцев:A,B,C,D,E,F,J,K,L,M

Фланцы нержавеющие воротниковые.

Нержавеющие воротниковые фланцы изготавливаются по размерам ГОСТ 12821, 33259-2015 (тип 11)

Материал: Ст 12Х18Н10Т, 08Х18Н10Т, 08Х18Н10

 Фланцы воротниковые больших диаметров (более 1200 мм) изготавливаются под заказ

Компания «Петротех» изготавливает воротниковые приварные  фланцы из сталей стандартов РФ. Все материалы для производства фланцев сертифицированы и имеют сертификаты соответствия. По требованию Заказчика возможно вносить изменения в количество крепежных отверстий, толщину, размеры фланцев, согласно чертежу или тех. заданию.

Отправить заявку на: [email protected]

Позвонить +7(962)686- 38- 40



Фланцы воротниковые ГОСТ 12821-80  приварные встык.

Применение.

Воротниковые фланцы служат для монтажа линий трубопроводов, подсоединения патрубков емкостей и резервуаров, установки водозапорной арматуры, клапанов, насосов, теплообменников в инженерных сетях. Приварные воротниковые фланцы используются в соединениях с давлениями до 200 кгс/см2 (20Мпа) и температурой рабочей  среды от -250 до 600 град. Цельсия. Наиболее распространенные материалы для изготовления: Ст20, 09Г2С, вст3сп2, нержавеющие стали: 12Х18Н10Т, 08Х18Н10Т, жаропрочные: 15Х5М, 13ХВА

Особенность воротниковых фланцев при монтаже -это место приварки, присоединения к трубе. Фланец приваривается встык к стальной трубе, для чего сделаны специальные кромки с фасками на воротнике фланца, в отличие от плоских, которые надеваются на трубу. При монтаже запорной арматуры необходимо учитывать размер воротникового фланца в высоту. Суммарная высота фланцев + габаритные размеры арматуры могут указываться в технических требованиях, как требуемая строительная длина соединения. Это важный параметр, который требуется учитывать при монтаже.

Фланцы воротниковые ГОСТ 12821-80. Таблица размеров, максимальных диаметров / давлений.

Фланцы воротниковые таблица размеров.

Ру max кгс/см2	0-2.5	6	10	16	25	40	63	100	160	200
Ду max мм	1600	1600	1200	1200	1200	1200	1200	400	300	250

Фланцы воротниковые 12821 -80. Типы исполнения присоединительных поверхностей.

Самый распространенный тип исполнения поверхности воротникового фланца под прокладку, это соединительный выступ (1- ое исполнение).  Допускается при давлениях рабочей среды от 0 до 100 кгс/см2 (< 10 Мпа). При более высоких ( Ру = 100, 160, 200 кгс/см2), тип поверхности под прокладку: 2, 3, 4, 5, 6,7,8, 9, согласно ГОСТ 2015-80.

Фланец тип 1 с соединительным выступом

Фланцы. Тип исполнения 2, 3

Тип исполнения поверхности фланца 4,5

Тип исполнения поверхности фланца 6,7

Тип исполнения поверхности фланца 4,5



Фланцы воротниковые ГОСТ 12821. Маркировка.

Пример обозначения круглого воротникового фланца:

Фланец 2- 250 – 160 Ст 12Х18Н10Т ГОСТ 12821-80

• 2- тип поверхности под прокладку
• 250 – диаметр Ду
• 160 – максимальное давление Ру
• 12Х18Н10Т – материал, марка стали.

Размеры воротниковых фланцев

таблицы размеров фланцев,необходимый крепеж, вес,технические данные, Вы найдете:

«Справочник ГОСТов»



Технические консультанты ООО «Петротех» помогут купить  фланцы воротниковые, фланцевый крепеж, уплотнительные прокладки в соответствие с Вашим техническим заданием.

Купить фланцы воротниковые ГОСТ 12821-80, запросить коммерческое предложение:

ОФОРМИТЬ ЗАЯВКУ НА СТР. «КОНТАКТЫ»

Фланцы производства ООО «Петротех» сопровождается необходимыми сертификатами и паспортами.

Гарантийный срок — 1 год с момента продажи.

Смотрите наши новости и фото в соц.сетях

на странице

ООО»Петротех»СПб- Детали трубопроводов



Фото воротниковых фланцев

смотрите на странице «Наши работы»

Фланец из нержавеющей стали 316 So ГОСТ 12821-80 Pn 16

Преследование от фирмы было бы удовлетворением клиентов для полосы ASTM A240 316L, фланцев из углеродистой стали A105WN, рулона полосы N06022. Наша сервисная команда — это профессиональная и инновационная команда, каждый член которой имеет богатый опыт. Наша компания всегда придерживается принципа честности и веры и всегда рассматривает требования и удовлетворение клиентов как цель наших усилий. Что касается новых технологий для удовлетворения потребностей будущего, наша команда технических специалистов продолжает оказывать всестороннюю поддержку в разработке продуктов и бизнес-деятельности с перспективой на будущее.

Фланец SW A182 F22

1. Что такое фланец ASTM A182 F22?

Фланцы из легированной стали F22, безусловно, минимальное использование с соляной кислотой. Фланцы ASTM A182 Grade F22 работают намного лучше, чем другие аустенитные нержавеющие стали, из-за гораздо более высокого легирования никеля, а также молибдена. Таким образом, более дешевое сырье для изготовления фланцев из легированной стали A182 марки F22 WNRF, такое как высокоуглеродистый феррохром, может использоваться в начальной операции плавки. Глухие фланцы из легированной стали A182 F22 обычно содержат от 11,5 до 18 процентов хрома и до 1,2 процента углерода, иногда с добавлением никеля. Стальные накладные фланцы A182 F22 упрочняются термообработкой, обладают умеренной коррозионной стойкостью. Фланцы из стали SA 182 Gr F22 представляют собой сплав, обладающий высокой коррозионной стойкостью, особенно в кислых средах.

2. Спецификация фланка сплавной пластины F22 F22

119

Сплав Стальная сталь F22 Диаграмма размеров фланцев	1/2 «(15 НБ) до 48» (1200NB) DN10 ~ DN5000
	A182. 182 F282 F282.182 F282.182.182.182.182.182. Стандарты фланцев SORF	ANSI/ASME B16.5, B16.47 серии A и B, B16.48, BS4504, BS 10, EN-1092, DIN, фланцы ANSI, фланцы ASME, фланцы BS, фланцы DIN, фланцы EN, Фланец ГОСТ, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
A182 F22 Оценка давления сплавного фланца сплай 25BAR 40BAR / PN6 PN10 PN16 PN25 PN40, PN64
ANSI Alloy Steel F22 F22 Flangejis	5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
ASME SA 18.	6 бар 10 бар 16 бар 25 бар 40 бар
A182 F22 Стальная фланца	6BAR 10BAR 16BAR 25BAR 40BAR
СВЕДЕНИЕ	Масляная черная краска, анти-роскошная краска, нажатое на цинку, желтый, простуда, холодный и горячий див. ANSI B16.5 Alloy F22 Фланец	Кованый / Резьбовой / Резьбовой / Пластинчатый
Сертификаты испытаний	EN 10204/3. 1B Сертификат сырья Отчет о 100% радиографическом испытании Отчет третьей стороны и т. д. 9Фланец F22 из легированной стали ASME SA182M Технология производства Большой наружный-внутренний (LMF), соединение внахлестку (LJF), малый наружный-внутренний (SMF), малый язычок, большой язычок и канавка, канавка
Специальное исполнение	Согласно вашему чертежу AS, ANSI, BS, DIN и JIS от 15 НБ (1/2″) до 200 НБ (8″) Равные и уменьшающиеся конфигурации
Испытание фланца из легированной стали марки F22	Спектрограф прямого считывания, машина для гидростатических испытаний, рентгеновский детектор, ультразвуковой дефектоскоп UI, детектор магнитных частиц
F2 ASTM2 Flange Equipment	Пресс-машина, гибочная машина, толкающая машина, электрическая машина для снятия фаски, пескоструйная машина и т. д.
Легированная сталь ASTM A182 F22 Происхождение фланца	Индия / Западная Европа / Япония / США / Корея
Производитель фланцев из легированной стали ASTM A182 F22	ANSI DIN, ГОСТ, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE и т. д. : — Фланец BS, Фланец EN, Фланец API 6A, Фланец ANSI, Фланец ASME, Фланец DIN, Фланец EN1092-1, Фланец UNI, Фланец JIS/KS, Фланец BS4504, Фланец GB, Фланец AWWA C207, Фланец ГОСТ, Фланец PSI Б.С: БС4504, БС3293, БС1560, БС10 КАК 2129: Таблица D; Таблица Е; Таблица H ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи ANSI: ANSI B16.5, ANSI B16.47(API605 ), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Американский стандарт (003) 90 Немецкий (DIN) Британский стандарт (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2647, DIN 2656, DIN 26555 2628, ДИН 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 Другой стандарт: AWWA C207; EN1092-1, ГОСТ12820, JIS B2220; КС Б1503, САБС1123; НФЭ29203; UNI2276
ASTM A182 марка F22 Фланец Применение и применение	Улучшители битума. Заводы по переработке тяжелой нефти. Атомная энергетика (в основном бесшовная). Нефтехимические продукты и кислоты.
Фланец из хромомолибденовой легированной стали F22 Экспорт в	Ирландия, Сингапур, Индонезия, Украина, Саудовская Аравия, Испания, Канада, США, Бразилия, Таиланд, Корея, Иран, Индия, Египет, Оман, Дубай, Peru, etc
Material Test Certificates (MTC) as per EN 10204 3.1 and EN 10204 3.2, Test Certificates certifying NACE MR0103,

3.A182 F22 Flanges Chemical Composition

Grade	C	Mn	Si	S	P	Cr	Mo
A182 F22	0.05 — 0.15	0.3 — 0.6	0.5	0.03	0.045	0.8 — 1,25	0,044 — 0,65

ASTM A182 F22 Механические свойства

степени	. 0020
A182 F22	205	415	20

Стандарты F22

9.mels9. Фланец, фланец с приварной горловиной, фланец с резьбой, фланец с соединением внахлестку, глухой фланец с высокой ступицей, фланец с муфтой под приварку, фланец с кольцевым соединением КЛАСС ДАВЛЕНИЯ 150, 300, 400, 600, 900, 1500, 2500 ASME/ANSI B 16.47 Welding Neck Flange, Blind Flange [Series A & B] PRESSURE CLASS 75, 150, 300, 400, 600, 900 ASME/ANSI B 16.36 Плозной фланцевый фланец, фланце сварки, скольжение на фланце Класс давления 300, 400, 600, 900, 1500, 2500 BS 4504 с 3.1 Пластина Пол. Фланец с шейкой, Накидной фланец со ступицей, Фланец с резьбой со ступицей, Фланец с притертым концом трубы, Свободная пластина с фланцем с приварной шейкой, Пустой фланец КЛАСС ДАВЛЕНИЯ PN 2,5 ДО PN 40 BS 4504 [ЧАСТЬ 1] Класс давления PN 2,5 до PN 400 BS 1560 BOSS Фланец сварки сварки, сварки сварки, скользящий фланце0019 Класс давления 150, 300, 400, 600, 900, 1500, 2500 BS10 Фланец сварки сварки, пластин с плавлением, прикрученным боссом, скользящий фланк босса, слепой фланк Таблица D, E, F, H DIN FLANGES DIN 2527, 2566, 2573, 2576, 2641,2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 263, 2627, 2628, 2629, 2631, 2632, 2634, 2627, 2628, 2629, 2631, 2632 2635, 2636, 2637, 2638, 2673 КЛАСС ДАВЛЕНИЯ PN 6 ДО PN 100

3. Сертификаты испытаний фланцев

Сертификат сырья, 100% отчет о радиографических испытаниях, отчет о проверке третьей стороной. Мы также предоставляем стандартные сертификаты, такие как EN 10204 3.1, и дополнительные требования, например. NACE MR 01075. СОДЕРЖАНИЕ ФЕРРИТА в соответствии с нормами по запросу клиентов.

Фланцы ASTM F22 Услуги с добавленной стоимостью

• Механические испытания, такие как растяжение площади
• Испытание на твердость
• Химический анализ — спектральный анализ
• Положительная идентификация материала — испытание PMI
• Испытание на сплющивание
• Микро- и макроиспытание
• Испытание на стойкость к точечной коррозии
• Испытание на развальцовку
• Испытание на межкристаллитную коррозию (IGC)

4.. ASTM F22 Фланцы с указанием продукта

Мы сделаем все возможное, чтобы удовлетворить требования клиентов по всему миру с помощью высококачественного фланца из нержавеющей стали 316 So ГОСТ 12821-80 Pn 16 и хорошего послепродажного обслуживания. Компания быстро и неуклонно растет благодаря управлению целостностью, оптовой торговле, ориентированному на клиента отношению к обслуживанию и гуманизированным методам общения. Наша компания ориентирована на людей, инновации и развитие, с ее многолетней корпоративной культурой, с величественным импульсом и быстрым реагированием, чтобы продолжать расти, так что их собственные глубокие масштабы в отрасли.

Hot Tags: фланец а182 ф22, Китай, производители, завод, цена, индивидуальные, Тройник с приваркой враструб, фланец с приваркой, глухой фланец 4130 API 6A, 2 4819 полосовая катушка, размеры фланца PN320 WN, фланцы S31803

ГОСТ 12821-80 PN6 Фланцы с приваркой встык Китайский производитель

ГОСТ 12821-80 Фланцы с приваркой встык PN6

PN0,6 МПа, PN6

Размеры и приблизительные массы фланцев

Производственные мощности и сведения о закупке
1.		Размер фланца подачи DN15 — DN2000 (1/2″ — 80″), кованый фланец.
2.		Материал углеродистая сталь: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20MN и т. Д. A182 F304, F304L, F316, F316L, F321 и т. д.
4.		Фланцы Антикоррозийные: антикоррозийное масло, черная краска, желтое лакокрасочное покрытие, горячее цинкование, холодное цинкование и т. д.
6.		Условия поставки: CIF, CFR, FOB, один 20GP может заполнять фланцы в пределах 18 — 27 тонн.
7.		Условия оплаты: банковский перевод (T/T), безотзывный аккредитив по предъявлении и т. д.
8.		Минимальный объем заказа: 1 тонна или 100 шт.
9.		Страна и регион продаж: Более 30 стран и регионов.
10.		Гарантия качества: EN10204 3. 1 Сертификат, заводской сертификат, сертификат повторной проверки, бесплатная замена.
11.

Профиль компании:

Мы Hebei JiMeng группа труб высокого давления, LTD., наша группа является профессиональным фланцем производства и продаж на севере локоть, фитинг для труб, одно из крупных предприятий. Основное производство ГБ, механический, химический, стандарт для сосудов, японский стандарт, немецкий стандарт, американский стандарт, стандарт, британский стандарт и другие стандарты, фланец и фитинги для труб. Основная продукция моей компании: локоть , фланец, тройник, переходник и т.д.
Hebei JiMeng группа фланцев, специализирующаяся на производстве фланцевых поковок, стыковой сварке с высокоточным токарным станком с ЧПУ, радиальном сверлении с ЧПУ для производства и обработки.
Преимущество: хороший внешний вид, ровная поверхность, стойкость к кислотам и щелочам, коррозионная стойкость и прочность текстуры, непростая деформация, хорошая герметизация, широкое применение, подходит для колебаний давления или температуры трубопровода или высоких температура, трубы высокого давления и трубы низкой температуры, преимущество в том, что цена дешевле, номинальное давление не более 2,5 МПа; Также используется для транспортировки дорогих, легковоспламеняющихся, взрывоопасных сред трубопровода, номинальное давление около PN16MPa. Тип поверхности уплотнения: полная плоскость , выпуклая, вогнутая и выпуклая поверхность, рифленый тип поверхности, тип кольцевой уплотнительной поверхности. Мы можем изготовить исполнение стандарта: gb, американский стандарт (ANIS), японский стандарт (JIS), британский стандарт (BS), немецкий стандарт (DIN ), и другие стандарты. Материал продукта: углеродистая сталь, нержавеющая сталь, легированная сталь, упаковка продукта: упакована в деревянный ящик, деревянная упаковка, упаковка также может соответствовать требованиям. клиентов.

Контактная информация:

Hebei Jimeng Highstrange Flange Tubes Group Co., Ltd

Стивен Ли (менеджер по продажам)

T: +86-317-6768444 F: +86-317-6723200

#MMENGAL .com (#[email protected])

Промышленная зона Бэйхуань, уезд Мэнцунь, провинция Хэбэй, Китай

Ищете идеального производителя и поставщика фланца Pn6 ГОСТ 12821-80? У нас есть широкий выбор по хорошим ценам, чтобы помочь вам проявить творческий подход.
