фланцы воротниковые, Гост 12821-80

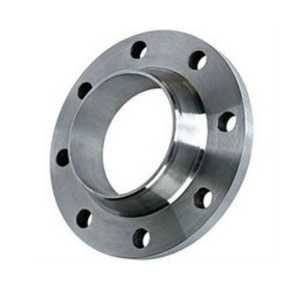

Фланцы воротниковые (ГОСТ 12821-80, ГОСТ 33259-2015 тип 11) — одни из составных частей, входящих в комплект трубопровода, задача которой — объединение запорной арматуры, регулирующей поток, с трубопроводом. Фланцы воротниковые принимают участие в установки частей, из которых состоит трубопровод. Для изготовления приварных моделей используются разнообразные методы: горячая штамповка, газовая горелка, ковка, электрошлаковое центробежное литьё. Фланцы воротниковые из стали — наиболее распространённые составляющие трубопровода при его монтаже, которые имеют вид обруча и надеваются на конц трубы. Внутренняя часть таких фланцев, а точнее её диаметр должна превышать внешний диаметр трубы. Фланцы ГОСТ 33259-2015 тип 11, ГОСТ 12821-80 созданы для объединения стальных трубопроводов их частей, присоединительной модели соединительной части арматуры, машины, прибора, патрубка, резервуара, аппарата.

Фланцы воротниковые, которые не подвергаются ржавчине, должны иметь внутренний диаметр идентичный диаметру трубы. Как правило, они присоединяются методом сварки. Максимальное давление трубопроводов, в которых их можно использовать может достигать 16 МПа. Фланцы воротниковые оцинкованные покрыты слоем, предотвращающим коррозию, поэтому могут применяться в трубопроводах, рабочая среда которых агрессивна.

Фланцы ГОСТ 12821-80, ГОСТ 33259-2015 тип 11: применение

Фланцы  довольно разнообразны, что подразумевает их применение в различных трубопроводных системах. Благодаря им, обеспечивается высокий уровень герметичности соединений конструкций, деталей, оборудования. Фланцы воротниковые в последнее время стали очень популярными. Благодаря их преимуществом, монтаж лёгок и использование удобно. Фланцы ГОСТ 12821-80 популярны сегодня в большей степени в системах теплоснабжения. Особенно там, где высокое давление и широкие диапазоны рабочих температур. Фланцы воротниковые из стали обладают высокой прочностью, износоустойчивостью и долговечностью. Благодаря данным преимуществам, фланцы ГОСТ 12821-80, ГОСТ 33259-2015 тип 11 подлежат многоразовому использованию, что делает их стоимость весьма соблазнительной.

Фланцы воротниковые: как происходит монтаж?

Фланцы воротниковые обладают некоторыми особенностями конструкции, предопределяющими особенностями их установки. Они могут присоединяться к фланцам или фланец-фланец-корпус. Могут быть приварены уже или же предназначаться для проваривания к определённым частям трубопровода. Благодаря им, система может беспроблемно функционировать при давлении до двадцати МПа, а также обеспечивать нужные конструктивные решения и выполнение технологических требований на предприятии.

Фланцы ГОСТ 12821-80, ГОСТ 33259-2015 тип 11: преимущества, недостатки

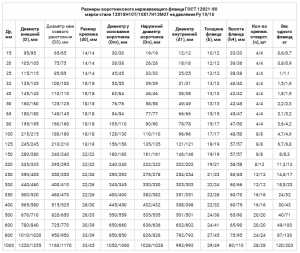

Большая прочность, устойчивость обеспечиваемого соединения, герметичность стыков, различных по диаметру — всё это входит в преимущества воротниковых фланцев. Благодаря им, фланцы воротниковые наши довольно широкое применение и могут использоваться с трубами, изготовленными из различных материалов и трубопроводных систем, давление в которых различно. Фланцы воротниковые обладают также такими особенностями, как большие габариты и вес. Среди их недостатков можно перечислить необходимость периодической подтяжки. Однако, это не столь значительный минус, так как плюсов намного больше.

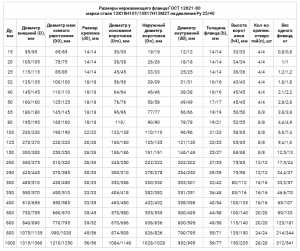

Фланцы ГОСТ 12821-80 Ру 10/16

Фланцы ГОСТ 12821-80 Ру 25/40

Фланцы ГОСТ 12821-80 Ру 63

pkspecmash.ru

Фланец воротниковый ГОСТ 12821-80 -

По своей популярности и востребованности фланцы воротниковые гост 12821 80 нисколько не уступают фланцам плоским. Он также производится из жаропрочной, нержавеющей или легированной стали. Другие его названия: встык приварной фланец, фланец юбочный.

Воротниковым этот фланец называется из-за имеющегося симметричного выступа в виде конуса, воротника. Он представляет собой диск с отверстием для болтов разных размеров..

Данные фланцевые стандарты действует только на территории России. По нему мы изготавливаем фланцы для трубопроводов и их соединительных частей, для арматуры, автомобильных запасных частей, некоторых рабочих приборов, резервуаров, аппаратов с уровнем давления до 20 Мпа и температурой до +600 градусов.

Основным отличием воротникового фланца является его использование в работе с большим и очень большим диаметром труб, соответственно, давление там также на порядок выше, чем в трубах стандартного диаметра. Данный параметр позволяет использовать воротниковые фланцы во многих строительных сферах деятельности. Он одинаково хорошо соединяет трубы стандартного жилищно-коммунального хозяйства (ЖКХ) и магистральный транспортный трубопровод.

Воротниковый фланец достаточно больших размеров, поэтому они очень сложно и долго монтируются, демонтируются и снова собираются. Также данный вид фланца способен эффективно и прочно фиксировать трубы с газообразными и жидкими веществами. Они отлично выдерживают температурные перепады от -40 до +200 градусов.

Существует несколько видов воротниковых фланцев:

  • С соединительным выступом;
  • Со стандартным выступом;
  • С впадиной;
  • Со стандартным шипом;
  • С пазом;
  • Со специальным углублением под линзовое уплотнение;
  • Под прокладку с сечением в виде овала.

В последнее время строительные специалисты используют воротниковые фланцы при монтировании поворотных дисковых затворов. Основная и главная причина – возможность найти фланец, у которого внутренний диаметр максимально приближен к диаметру рабочего затвора.

Воротниковый фланец кардинально отличается от других видов рабочих фланцев способом крепления к рабочей поверхности. Чаще всего, он крепится к трубам при помощи сварочного аппарата в месте, где заканчивается воротник. Сварка не подразумевает больших финансовых затрат, а степень выдерживания деталью дополнительных нагрузок существенно возрастает.

Использование воротникового фланца позволяет поставить на трубу контролирующий прибор (определитель уровня воды, манометр, разные виды подсчитывающих счетчиков). Данная функция существенно упрощает процедуру контролирующих мероприятий уровня использования и состояния жидкости в трубах.

Опытные специалисты рекомендуют заказывать воротниковые фланцы только у проверенных поставщиков. Таковой фирмой мы и являемся! Мы занимаем лидирующие позиции в данной сфере. Наши специалисты всегда готовы проконсультировать Вас по любому вопросу.

Краткая техническая характеристика:
Условное давление, PN (Ру), МПа
0,1-0,61,0-6,3101620
Условный диаметр, Dу, мм10-160010-120010-40015-30015-250
ТемператураОт минус 253 до плюс 600°C
Материалсталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

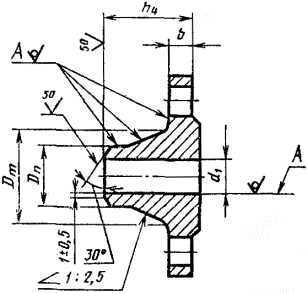

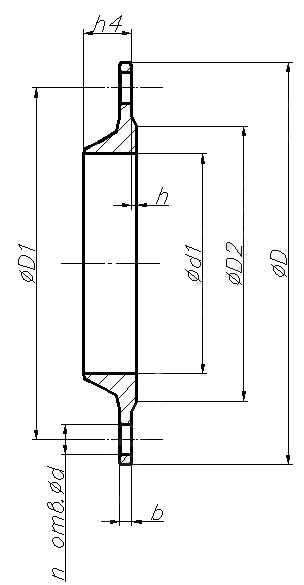

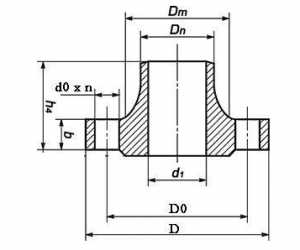

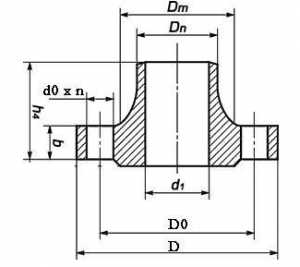

Стальные приварные встык фланцы трубопроводов и соединительных частей, а также при соединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа. Фланцы изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815 80. Пример условного обозначения при заказе круглого стального приварного встык фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1 : Фланец 1 100 16 ст.20 ГОСТ 12821 80.

Dу, ммразмеры, ммк-во отв.Масса, кг
DD1vDm, ммDn, ммd1, ммbh5n, шт.
PN = 1,0 МПа (10 кгс/см2)
15956514301912103340,58
201057528261812360,87
2511585453325381,05
321351001855393113401,54
40145110624638421,83
501601257658492,26
6518014594776615453,17
801951601059078473,67
10021518012811096174884,7
12524521015613512119576,71
150280240221801611468,17
2003352952402222025811,35
25039035029027825421601214,64
3004404003453303032218,66
3505004604003823511624
4005655152644543239830
50067062055053550124652039,2
6007807253065063660248,8
80010109503385082679227752487,24
10001220116010501028992298028119,19
12001455138039125612281192339032179,91
PN = 1,6 МПа (16 кгс/см2)
15956514301912123340,68
2010575382618360,87
2511585453325381,05
321351001855393113401,54
40145110644638421,85
50160125765849452,28
6518014594776615473,19
80195160110907817504,21
1002151801301109684,9
12524521015613512119576,75
150280240221801611468,3
20033529524022220221581211,79
25040535526292278254236517,36
300460410346330303246622,76
35052047040038235128701632,04
40058052530450432398327543
5007106503355953550138902070,97
600840770396606366024199,3
8001020950850826792459524130,57
10001255117045106010289924911028203,39
120014851390521268122811925112532284,94
PN = 2,5 МПа (25 кгс/см2)
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765849172,78
65180145967766195083,71
801951601109078524,44
100230190221321109621586,51
1252702202616013512123659,41
150300250186161146256812,52
20036031024522220227751217,44
250425370303002782542924,4
30048543035233030332801633,29
35055049033406382351368546,57
4006105504644323984010064,81
50073066039570535500442088,91
60084077067063660049115123,7
8001075990458748267905513524213,9
10001315121056108410289925915028312,12
1200152514201288122811926216032387,5
PN = 4,0 МПа (40 кгс/см2)
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765848172,81
65180145967766195083,71
80195160112907821554,8
100230190221381109623657,4
125270220261601351202510
150300250186161145276813,03
2003753203025022220035851224,44
25044538533310278252399837,59
300510450368330301421121657,1
3505705104813823514811670,34
4006555853948043239854135106,76
500755670455805354955814020132,33
60089079552686636595180,95
80011351030569088267957119024343,69
100013601250114010289957723528540,75
120015751460621350122811958025032690,59
PN = 6,3 МПа (63 кгс/см2)
151057514381912164641,15
20125901848261818541,8
2513510052332520562,3
321501102264393121602,94
40165125744637653,75
5017513586584723674,63
652001601067764257286,29
802101701209077277,22
1002502002614011094297710,71
12529524030172135118339517,13
150340280332061611423510524,6
200405345264222198411101236,6
250470400393162782464511550,89
300530460370330294501201668,15
350595525394303823425614098,68
4006705854548443238662155135,8
500800705525945354856616520192,74
6009258205670463658571180269,27
80011651050629208267858522524463,87
10001415129070116010289859228028980,6
1200166515307813861228118595315321263,72
PN = 10,0 МПа (100 кгс/см2)
151057514381912184641,26
20125901848261820511,98
2513510052332522562,48
3215011022643931603,05
4016512576463723674,06
501951452686584525686,03
652201701107762298088,52
80230180124907531879,91
1002652103014611092359714,65
125310250331801351123911223,32
150350290214161136431251232,87
200240360392762221905114054,24
2505004303402782365716085,24
300585500454003302486618016127,78
3506555605246038233272195170,94
40071562051043237676200216,86

Фланцы плоские ГОСТ 12820-80

Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей , машин , приборов, патрубков аппаратов и резервуаров на условное давление Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/cм 2) и температуру среды от 203 до 573 К ( от минус 70 до плюс 300 С).

Фланцы по ГОСТ 12815-80 должны изготовляться с уплотнительным поверхностями исполнений 1.,2., 3, и присоединительными размерами.

Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4., 5., 8. и 9.

Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Py 1.0 МПА (10 кгс/см2 ) из стали 25, исполнения 1 ( с соединительным выступом ):
ФЛАНЕЦ 1-50 -10 ст. 25 ГОСТ 12820-80.

То же, квадратного:
Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80

При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода.
Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.

Допускается изготовлять фланцы другими методами.
Предельные отклонения размеров:

Dn- по H 14( при получении штамповкой – по классу ГОСТ 7505-98)
b- для штампованных фланцев Ю а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой – по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается Фланцы плоские ГОСТ 12822-80
Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, патрубков аппаратов и резервуаров на Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/ см2) и температуру среды от 243 до 573 К ( от минус 30 до плюс 300 С).
Кольца должны изготовляться с уплотнительными поверхностями исполнений 1., 2., 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ круглого стального свободного фланца Dy 500 мм на Py 0.6 МПа (6 кгс/см2) из стали Cт3сп:

Фланец 50-6 СТ 3 сп ГОСТ 12822-80
То же , квадратного: Фланец квадратный 50 -6 Ст 3 сп ГОСТ 12822-80
Пример условного обозначения приварного кольца Dy 50 мм на Py 0.6 МПа ( 6 ruc/ см2) из стали 35, исполнения 1 9 (с соединительным выступом):
Кольца 1-50 6 СТ 35 ГОСТ 12822-80
При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода.

Фланцы и кольца следует изготовлять ковкой , штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.
Допускается изготовлять фланцы др. методами.

sesnn.ru

Фланцы воротниковые ГОСТ 12821-2001

Технические характеристики


ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 16 атм.)

 Фланец Диаметр болтов или шпилек,ммКоличество отверстийДлина болта, ммДлина шпилек,ммТолщина фланца,ммТолщина прокладки, ммМасса фланца,кг
10х16М 12450801220,59
15х16М 12450801220,68
20х16М 12450801220,87
25х16М 12450801221,05
32х16М 164601001321,54
40х16М 164601001331,85
50х16М 164601001332,28
65х16М 164701101533,19
80х16М 164701101734,21
100х16М 168701101734,9
125х16М 168701101936,75
150х16М 208801301938,3
(175х16)М 2088013021310,37
200х16М 20128013021311,79
(225х16)М 20128013021314,12
250х16М 24129014023317,36
300х16М 241210015024422,76
350х16М 241611016028432,04
400х16М 271612018032443
(450х16)М 272012018034454
500х16М 302013020038470,97
600х16М 362015023041599,3
(700х16)М 3624160240435105,9
800х16М 3624160240455130,57
(900х16)М 3628160240475157,83
1000х16М 4228180270495203,39
1200х16М 4832190290515284,94

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.


ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 25 атм.)

 Фланец Диаметр болтов или шпилек,ммКоличество отверстийДлина болта, ммДлина шпилек,ммТолщина фланца,ммТолщина прокладки, ммМасса фланца,кг
10х25М 12460901420,68
15х25М 12460901420,79
20х25М 12460901420,97
25х25М 12460901421,18
32х25М 164701101621,83
40х25М 164701101632,19
50х25М 164701101732,78
65х25М 168701101933,71
80х25М 168701101934,44
100х25М 208801302136,51
125х25М 248901402339,41
150х25М 24810015025312,52
(175х25)М 241210015025313,88
200х25М 241210015027317,44
(225х25)М 271211017029321,56
250х25М 271211017029324,4
300х25М 271612018032433,29
350х25М 301613020036446,57
400х25М 301614021040464,81
(450х25)М 302014021042472,26
500х25М 362016024044488,91
600х25М 3620170250495123,7
(700х25)М 4224180270535166,81
800х25М 4224190280555213,9
(900х25)М 4828200300575252,91
1000х25М 5228210320595312,12
1200х25М 5232220330625387,5

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.


ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 40 атм.)

 Фланец Диаметр болтов или шпилек,ммКоличество отверстийДлина болта, ммДлина шпилек,ммТолщина фланца,ммТолщина прокладки, ммМасса фланца,кг
10х25М 12460901420,68
15х25М 12460901420,79
20х25М 12460901420,97
25х25М 12460901421,18
32х25М 164701101621,83
40х25М 164701101632,19
50х25М 164701101732,78
65х25М 168701101933,71
80х25М 168701101934,44
100х25М 208801302136,51
125х25М 248901402339,41
150х25М 24810015025312,52
(175х25)М 241210015025313,88
200х25М 241210015027317,44
(225х25)М 271211017029321,56
250х25М 271211017029324,4
300х25М 271612018032433,29
350х25М 301613020036446,57
400х25М 301614021040464,81
(450х25)М 302014021042472,26
500х25М 362016024044488,91
600х25М 3620170250495123,7
(700х25)М 4224180270535166,81
800х25М 4224190280555213,9
(900х25)М 4828200300575252,91
1000х25М 5228210320595312,12
1200х25М 5232220330625387,5

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.


ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 63 атм.)

 Фланец Диаметр болтов или шпилек,ммКоличество отверстийДлина болта, ммДлина шпилек,ммТолщина фланца,ммТолщина прокладки, ммМасса фланца,кг
10х63М 12460901621,03
15х63М 12460901621,15
20х63М 164701101821,8
25х63М 164701102022,3
32х63М 204801302122,94
40х63М 204801302133,75
50х63М 204901402334,63
65х63М 208901402536,29
80х63М 2081001502737,22
100х63М 24811016029310,71
125х63М 27812018033317,13
150х63М 30813020035324,6
(175х63)М 301213020039328,61
200х63М 301214021041336,6
(225х63)М 301214021043342,54
250х63М 361216024045350,89
300х63М 361617025050468,15
350х63М 361618026056498,68
400х63М 4216200290624135,8
500х63М 4820220320664192,74
600х63М 5220240350715269,27
(700х63)М 5224250360765300,86
800х63М 5624270390855463,87
(900х63)М 5628280400885954,41
1000х63М 6428300430925980,6
1200х63М 72323104609551263,72

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.


ГОСТ 12821-80. Фланцы стальные воротниковые (Ру 100 атм.)

 Фланец Диаметр болтов или шпилек,ммКоличество отверстийДлина болта, ммДлина шпилек,ммТолщина фланца,ммТолщина прокладки, ммМасса фланца,кг
10х100М 12460901621,02
15х100М 12460901821,26
20х100М 164701102021,98
25х100М 164801202222,48
32х100М 204801302223,05
40х100М 204901402334,06
50х100М 2441001502536,03
65х100М 2481101602938,52
80х100М 2481101603139,91
100х100М 27812018035314,65
125х100М 30813020039323,32
150х100М 301214021043332,87
(175х100)М 301215022045339
200х100М 361217025051354,24
(225х100)М 361217025053371,19
250х100М 361218026057385,24
300х100М 4216210300664127,78
350х100М 4816230330724170,94
400х100М 4816240340764216,44

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.


ГОСТ 12821-80. Фланцы стальные воротниковые (Ру 160 атм.)

 Фланец Диаметр болтов или шпилек,ммКоличество отверстийДлина болта, ммДлина шпилек,ммТолщина фланца,ммТолщина прокладки, ммМасса фланца,кг
15х160М 12460901821,27
20х160М 164701102021,98
25х160М 164801202222,48
32х160М 204801302223,07
40х160М 204901402534,01
50х160М 2441001502736,43
65х160М 2481101603139,38
80х160М 24811016033310,4
100х160М 27813019037315,4
125х160М 30814021041324,87
150х160М 301215022047335,04
(175х160)М 301216023051343,1
200х160М 361218026057360,1
(225х160)М 361219027060378,8
250х160М 361220028065394,4
300х160М 4216220310744141

Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.


ГОСТ 12821-80. Фланцы стальные воротниковые (Ру 200 атм.)

 Фланец Диаметр болтов или шпилек,ммКоличество отверстийДлина болта, ммДлина шпилек,ммТолщина фланца,ммТолщина прокладки, ммМасса фланца,кг
15х200М 204901402421,92
20х200М 204901402622,54
25х200М 2441001502823,53
32х200М 2441101603024,42
40х200М 2441101603135,32
50х200М 24412017037311,11
65х200М 27814020045319,01
80х200М 30816023051327,3
100х200М 36819027063353,22
125х200М 36821029073373,15
150х200М 421223032079390,19
(175х200)М 4212240330813110
200х200М 4812260360893158,6
(225х200)М 5212280390973202,1
250х200М 52163004101073314,5

Фланцы стальные. Фланцы плоские ГОСТ 12821-80. Исполнения, виды использования

Фланцы плоские ГОСТ 12821-80 предназначены для соединения, стыковки, присоединения элементов трубопровода, работающих при давлениях от 0,16 МПа до 2,0 МПа и температуре от -70°С до +300°С. Сами фланцы изготовлены из стали для обеспечения стойкого сопротивления коррозии и более продолжительного срока службы. Приваривание к трубе исключительно кольца устроиства позволяет без необходимости поворачивать трубу установить необходимый элемент.

Однако следует обратить внимание на то, что перед тем, как купить у нас плоские фланцы ГОСТ 12821-2001, вам необходимо точно замерить размеры, такие как диаметр трубы на выходе и входе и сравнить соответствие по предложенной выше таблице. Эти параметры станут основой для выбора нужного фланца. Его диаметр точно должен соответствовать вашему диаметру трубы.

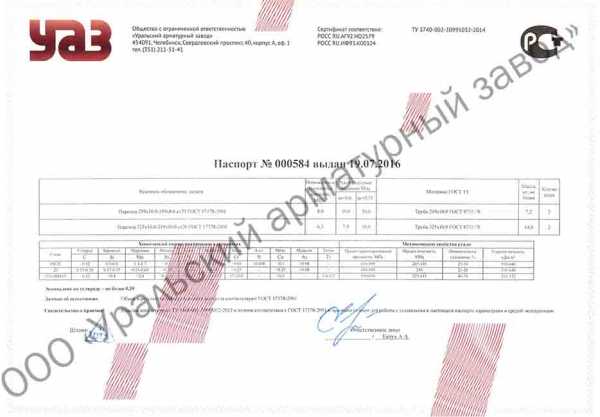

Паспорта на продукцию



uaz74.ru

ГОСТ 12821-80 - фланцы стальные приварные встык воротниковые


Рубрика: Теория производства теплообменников


Здравствуйте уважаемые посетители сайта ural-mep.ru! Сегодня вашему вниманию представлен ГОСТ 12821-80 о фланцах стальных приварных встык или воротниковых, как их называют из-за "юбки" похожей на поднятый воротник, к которому приваривается конец трубы. О особенностях и преимуществах такого соединения можно почитать в материале все о фланцах в разделе соединение стальных приварных фланцев встык - воротниковых и посмотреть, как это выглядит.  В предыдущем материале мы рассматривали плоские фланцы в ГОСТе 12820-80. А сейчас перейдем непосредственно к ГОСТу 12821.





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК
НА Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 12821-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПРИВАРНЫЕ
НА Ру от 0,1 до 20,0 МПа
(от 16 до 200 кгс/см2)

Конструкция и размеры

Steel butt-welded flanges for Pnom from
0,1 to 20,0 MPa (from 1 to 200 kgf/cm2).
Design and dimensions

ГОСТ
12821-80

Срок действия с 01.01.83
до 01.01.93

1. Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).

Требования пп. 1, 2 (за исключением показателя «Масса»), 3, 9 - 10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. № 4).

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл. 1 - 10.

Примечания:

1. Допускается обработка поверхностей А с шероховатостью Ra ? 100 мкм.

2. Допускается изготовление фланцев с другими видами разделки под сварку по технической документации, утвержденной в установленном порядке.

1, 2. (Измененная редакция, Изм. № 2).

Таблица 1

Размеры фланцев ГОСТ 12821-80, мм

Проход условный Dy

Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)

d1

b

h4

Dm

Dn

Масса, кг

с соединительным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

8

23

22

15

0,29

0,28

0,27

0,28

0,28

15

12

26

28

19

0,34

0,34

0,32

0.34

0,33

20

18

28

36

26

0,46

0,45

0,41

0,44

0,44

25

25

42

33

0,55

0,55

0,50

0,54

0,53

32

31

50

39

0,78

0,78

0,72

0,76

0,77

40

38

9

33

60

46

1,09

1,04

1,02

1,03

1,04

50

49

70

58

1,26

1,21

1,14

1,18

1,21

65

66

88

77

1,62

1,57

1,46

1,53

1,55

80

78

11

35

102

90

2,43

2,30

2,26

2,29

2,30

100

96

37

122

110

2,98

2,70

2,65

2,67

2,71

125

121

148

135

3,72

3,65

3,41

3,52

3,57

150

146

38

172

161

4,30

5,22

3,95

4,04

4,13

(175)

177

13

43

210

196

6,15

6,00

5,64

5,80

5,86

200

202

45

235

222

6,92

6,75

6,33

6,55

6,63

(225)

226

15

260

248

8,49

8,30

7,76

8,18

8,09

250

254

16

288

278

9,88

9,61

9,18

9,32

9,43

300

303

340

330

13,38

13,35

12,35

11,59

12,67

350

351

390

382

15,97

15,93

14,90

14,63

15,00

400

398

440

432

18,56

18,53

17,30

16,84

17,33

(450)

450

50

494

484

23,63

23,70

22,35

20,22

20,94

500

501

19

545

535

26,76

26,60

25,00

23,11

23,76

600

602

55

650

636

35,79

35,70

33,00

32,90

33,37

(700)

692

740

726

44,30

44,10

41,00

40,34

41,60

800

792

60

844

826

46,15

55,50

52,20

51,49

52,60

(900)

892

21

944

926

66,35

-

-

-

-

1000

992

1044

1028

73,44

1200

1192

23

65

1244

1228

92,92

1400

1392

1445

1428

101,02

1600

1592

1646

1628

135,27

Таблица 2

Ру 0,6 МПа (6 кгс/см2)

Размеры, мм

Проход условный Dy

d1

b

h4

Dm

Dn

Масса, кг

с соединительным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

10

27

22

15

0,34

0,34

0,32

0,34

0,33

15

12

28

28

19

0,40

0,40

0,38

0,40

0,40

20

18

30

36

26

0,53

0,53

0,50

0,53

0,52

25

25

12

42

33

0,76

0,77

0,72

0,75

0,75

32

31

33

50

39

1,10

1,08

1,04

1,08

1,08

40

38

35

60

46

1,36

1,37

www.ural-mep.ru

Фланцы воротниковые ГОСТ 12821-80 ст.3. Изготовление стальных приварных фланцев в Петербурге.

  • Главная
  • Продукция
    • Металлоконструкции
      • Строительные металлоконструкции
      • Мачты осветительные
      • Быстровозводимые здания
      • Прожекторные мачты и молниеотводы
      • Дымовые трубы
      • Металлические рамы для дорожного строительства
      • Опоры дорожных знаков
      • Фундаменты
      • Геодезические знаки
      • Трубы
      • Ковши для элеваторов
      • Металлоконструкции для РЖД
        • Контррельсовый узел
        • Анкерная оттяжка тип А-1
        • Анкерная оттяжка тип АК-1
        • Анкерная оттяжка тип А-2, Б-2, АП-2, БП-2
        • Анкерная оттяжка тип АК-2, БК-2
        • Консоль изолированная горизонтальная ИГ
        • Консоль изолированная горизонтальная с подкосом ИГП
        • Консоль изолированная наклонная
        • Консоль неизолированная швелерная
        • Узел компенсированной анкеровки контактной подвески переменного тока
        • Узел полукомпенсированной анкеровки контактной подвески переменного тока на ж/б опоре
        • Консоль изолированная горизонтальная средней анкеровки ИГС
        • Консоль изолированная наклонная ИН
        • Узел жесткой анкеровки контактной подвески переменного тока на ж/б опоре
        • Узел крепления консолей на промежуточных опорах на удлинителях
        • Фиксатор Ш-1
        • Фиксатор анкеруемой ветви типа ФА-25
        • Фиксатор сочлененный прямой тип ФП-25
        • Фиксатор сочлененный обратный типа ФО-25
        • Фиксатор сочлененный воздушных стрелок тип ФКС-25
        • Ограничитель подъема дополнительных фиксаторов
        • Кронштейн фиксаторный
        • Стойка фиксаторная изогнутая
        • Фиксатор дополнительный КС-109
        • Фиксатор сочлененный обратный ФОИ-25
        • Стойка дополнительного фиксатора КМ-117
        • Фиксатор сочлененный прямой ФПТ
        • Фиксатор анкеруемой ветви ФПА
        • Фиксатор сочлененный обратный ФПО
        • Фиксатор сочлененный прямой ФП-25
        • Фиксатор сочлененный обратный ФО-25
        • Кронштейн ограничителя грузов
        • Кронштейн типа КФ-5
        • Кронштейн типа КФ-6,5
        • Кронштейн типа КФУ-5
        • Кронштейн типа КФД
        • Кронштейн типа КФДС
        • Кронштейн типа КФПУ-50
        • Кронштейн типа КФПУ-63
        • Кронштейн типа А-III
        • Кронштейн типа А-IV
        • Кронштейн фидерный ТФ3
        • Кронштейн фидерный ТФ2
        • Кронштейн фидерный ТФ1
        • Кронштейн фидерный ТН-1
        • Кронштейн фидерный ТВ-1
        • Траверса переходных опор
        • Металлоконструкция рогового разрядника на ж.б. опоре
        • Металлоконструкция рогового разрядника для установки на ригеле жесткой поперечины
        • Металлоконструкция ограничителя перенапряжения на ж.б. опоре
        • Установка разъединителя на ж.б. опоре
        • Установка разъединителя для ДПР с моторным приводом на ж.б. опоре
        • Узел крепления кронштейна КС-141
        • Хомут для крепления кронштейнов КМ-131
        • Хомут нижнего фиксирующего троса КС-132
        • Хомут для подвешивания троса КС-133
        • Узел крепления пяты консоли КС-139
        • Узел крепления тяги консоли КС-140
        • Хомут верхний КМ-129
        • Хомут нижний КМ-130
        • Роговый разрядник постоянного тока РР-1
        • Оголовок ОГ-1 жестких перекладин
        • Надставка Т-образная тип II жестких перекладин
        • Подвес треугольный жесткой перекладины
        • Ригель 30,260 м
        • Ригель 34,010 м
        • Ригель 39,165
        • Ригель 44,165
        • Ригель 44,165 м
      • Швартовно-причальное оборудование для портов
      • Судовое оборудование
      • Цепи конвейерные
      • Металлоконструкции кранов
      • Навигационные знаки
      • Перила
      • Мачты сотовой связи
      • Металлические фермы
      • Металлические арки
      • Эстакады для трубопроводов и кабелей
      • Изделия из нержавейки
      • Лестницы и площадки
      • Металлические заборы и ограждения
      • Трубошпунт
      • Подкрановые балки
      • Мостовые конструкции
      • Забивные стальные сваи
      • Противопожарные двери
      • Швартовые тумбы ТСО по ГОСТ 17424-72
      • Уголок стальной гнутый неравнополочный
      • Металлические понтоны
      • Швеллер стальной гнутый
      • ГОСТ 8509-93. Уголки стальные равнополочные
      • ГОСТ 82-70 Прокат стальной горячекатаный
      • Дорожные металлоконструкции
      • Изготовление металлических каркасов
      • Монтаж металлоконструкций
    • Технологические металлоконструкции
      • Циклоны ЦН-15
      • Циклоны
      • Пылеуловители (циклоны)
        • Пылеуловитель ВЗП-300 серия 5.904-77.94
        • Пылеуловитель ВЗП-200 серия 5.904-77.94
        • Пылеуловитель ВЗП-400 серия 5.904-77.94
        • Пылеуловитель ВЗП-450 серия 5.904-77.94
        • Пылеуловитель ВЗП-500 серия 5.904-77.94
        • Пылеуловитель ВЗП-600 серия 5.904-77.94
        • Пылеуловитель ВЗП-800 серия 5.904-77.94
        • Пылеуловитель ВЗП-1000 серия 5.904-77.94
        • Пылеуловитель ВЗП-1200 серия 5.904-77.94
        • Пылеуловитель ВЗП-1300 серия 5.904-77.94
        • Пылеуловитель ПВМ3СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ20СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ40СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ3Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ20Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ40Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ20КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ40КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5КМА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10КМА серия 5.904-8, 5.904-23
        • Пылеуловители КМП
        • Пылеуловитель ПВМ20ЗИК
        • Пылеуловитель ПВМ30ЗИК
        • Пылеуловитель ПВМ40ЗИК
        • Пылеуловитель ВЗП-М
        • Пылеуловители КЦМП
        • Пылеулавитель МПР
        • Пылеуловители УСД-ЛИОТ
      • Газоходы
      • Конвейерные ролики, роликоопоры
      • Градирни
      • Дымоходы из нержавеющей стали
      • Дымоходы стальные
    • Нестандартные металлоконструкции
      • Контейнера
      • Формы для ЖБИ
      • Кнехты сварные
      • Бадьи и ящики для бетона, тара строительная
        • Бадья для бетона БН-0,5
        • Бадья для бетона БН-1,0
        • Бадья для бетона БН-1,5
        • Бадья БН-1,0-Н (низкая)
        • Бадья БН-1,5-Н (низкая)
        • Бадья БН-2,0-Н (низкая)
        • Бадья для бетона БН-2,0
        • Конус КА (Конус Абрамса)
        • Тара для мусора ТС-2.2 самооткрывающаяся
        • Тара для мусора ТС-1.2 самооткрывающаяся
        • Форма куба 2ФК-100
        • Бадья для бетона БП-1,0 поворотная
        • Бадья для бетона БП-1,6 поворотная
        • Бадья для бетона БП-2,0 поворотная
        • Ящик каменщика ЯР-1
        • Ящик штукатура
        • Ящик растворный ЯР-1-У
        • Ящик ТР-0,25 (лодочка)
        • Ящик ТР-0,5 (лодочка)
        • Ящик ТР-1,0 (совок)
        • Ящик ТР-1,5 (совок)
        • Ящик ТР-2,0 (совок)
      • Металлоконструкции из профильной трубы
      • Металлоконструкции и металлоизделия из нержавеющей стали
      • Светопрозрачные металлоконструкции
      • Рекламные металлоконструкции
      • Приспособление для испытания лестниц
      • Технологические тележки
      • Металлоконструкции шахт лифта
      • Аэродромные плиты металлические PSP
      • К-1Д. Сборное металлическое покрытие для ВПП аэродромов
      • Изделия из нержавейки
      • Пандусы для инвалидов
      • Радиационно-защитное оборудование
      • Стальные люки приборов КИП
      • Ставни стальные герметические
      • Радиационно-защитные двери
    • Металлоконструкции для энергетики
    • Емкостное оборудование
    • Детали трубопроводов
    • Компенсаторы и клапана
    • Анкерные системы
    • Закладные детали
      • Сальник набивной по серии 5.900-2
      • Сальник нажимной по серии 5.900.3
      • Сальники Серия 5.905-26.08
      • Сальники серия 5.905-26-04
      • Фундаментные блоки опор освещения
      • Рымы
      • Сваи по серии 3.407.9-158
      • Стакан под крышный вентилятор
      • Закладные детали по серии 1.400.2-25-93
        • Изделие закладное МУ 1-1
        • Изделие закладное МУ 1-2...МУ1-13
        • Изделие закладное МУ1-14...МУ1-16
        • Изделие закладное МУ1-17, МУ1-18
        • Изделие закладное МУ1-19...МУ1-56
        • Изделие закладное МУ1-57, МУ1-58
        • Изделие закладное МУ1-59
        • Изделие закладное МУ1-60
        • Изделие закладное МУ1-61, МУ1-62
        • Изделие закладное МУ1-63...МУ1-91
        • Изделие закладное МУ1-92, МУ1-93
        • Изделие закладное МУ1-94...МУ1-106
        • Изделие закладное МУ1-107...МУ1-124
        • Изделие закладное МУ1-125...МУ1-128
        • Изделие закладное МУ1-129
        • Изделие закладное МУ1-130...МУ1-143
        • Изделие закладное МУ1-144...МУ1-149
        • Изделие закладное МУ1-150, МУ1-151
        • Изделие закладное МУ1-152...МУ1-159
        • Изделие закладное МУ1-160, МУ1-161
        • Изделие закладное МУ1-162, МУ1-163
        • Изделие закладное МУ1-164, МУ1-165
        • Изделие закладное МУ1-166...МУ1-168
        • Изделие закладное МУ1-169, МУ1-170
        • Изделие закладное МУ1-171, МУ1-172
        • Изделие закладное МУ1-173... МУ1-175
        • Изделие закладное МУ1-176, МУ1-177
        • Изделие закладное МУ1-178
        • Изделие закладное МУ1-179
        • Изделие закладное МУ1-180
        • Изделие закладное МУ2-1, МУ2-2
        • Изделие закладное МУ2-3, МУ2-4
        • Изделие закладное МУ2-5...МУ2-7
        • Изделие закладное МУ2-8
        • Изделие закладное МУ2-9...МУ2-12
        • Изделие закладное МУ2-13
        • Изделие закладное МУ2-14...МУ2-16
        • Изделие закладное МУ2-17...МУ2-20
        • Изделие закладное МУ2-21
        • Изделие закладное МУ2-22
        • Изделие закладное МУ2-23, МУ2-24
        • Изделие закладное МУ2-25, МУ2-26
        • Изделие закладное МУ2-27, МУ2-28
        • Изделие закладное МУ2-29, МУ2-30
        • Изделие закладное МУ2-31, МУ2-32
        • Изделие закладное МУ2-33, МУ2-34
        • Изделие закладное МУ2-35, МУ2-36
        • Изделие закладное МУ2-37
        • Изделие закладное МУ2-38
        • Изделие закладное МУ2-39, МУ2-40
        • Изделие закладное МУ2-41, МУ2-42
        • Изделие закладное МУ2-43, МУ2-44
        • Изделие закладное МУ2-45
        • Изделие закладное МУ2-46, МУ2-47
        • Изделие закладное МУ2-48
        • Изделие закладное МУ3-1...МУ3-3
        • Изделие закладное МУ3-4...МУ3-6
        • Изделие закладное МУ3-7
        • Изделие закладное МУ3-8...МУ3-15
        • Изделие закладное МУ3-16...МУ3-26
        • Изделие закладное МУ3-27, МУ3-28
        • Изделие закладное МУ4-1
        • Изделие закладное МУ4-2
        • Изделие закладное МУ4-3...МУ4-5
        • Изделие закладное МУ4-6
        • Изделие закладное МУ4-7, МУ4-8
        • Изделие закладное МУ4-9, МУ4-10
        • Изделие закладное МУ4-11... МУ4-13
        • Изделие закладное МУ4-14... МУ4-16
        • Изделие закладное МУ5-1, МУ5-2
        • Изделие закладное МУ5-3...МУ5-8
      • Закладные детали по серии 3.505.1-15
      • Закладные детали по серии 3.504-14
      • Закладные детали по серии 1.400.15
      • Закладные детали по серии 1.400.6-76
        • Закладные детали по серии1.400.6-76
        • Изделие закладное М1-1-2...М1-1-10
        • Изделие закладное М1-1-6,М1-4-1,М1-4-6,М1-6-1,М1-6-6
        • Изделие закладное М1-2-2, М1-2-5, М1-3-2,М1-3-5
        • Изделие закладное М1-4-2...М1-4-5, М1-4-7...М1-4-10
        • Изделие закладное М1-5-2...М1-5-5
        • Изделие закладное М1-2-1,М1-3-1,М1-5-1
        • Изделие закладное М1-6-2....М1-6-5,М1-6-7...М1-6-10
        • Изделие закладное М1-7-1,М1-7-6,М1-10-1
        • Изделие закладное М1-7-2...М1-7-5
        • Изделие закладное М1-7-7...М1-7-10
        • Изделие закладное М1-8-1,М1-8-6,М1-9-1,М1-9-6,М1-11-1,М1-11-6
        • Изделие закладное М1-8-2...М1-8-5,М1-8-7...М1-8-10
        • Изделие закладное М1-9-2...М1-9-5,М1-9-7...М1-9-10
        • Изделие закладное М1-10-2...М1-10-5
        • Изделие закладное М1-11-2...М1-11-5,М1-11-7...М1-11-10
        • Изделие закладное М1-12,М1-12-1,М1-12-2,М1-13...М1-16
        • Изделие закладное М2-1...М2-5,М2-2-1,М2-32
        • Изделие закладное М2-6,М2-7,М2-15,М2-33
        • Изделие закладное М2-8,М2-8-1,М2-9,М2-14
        • Изделие закладное М2-10,М2-11,М2-31
        • Изделие закладное М2-12
        • Изделие закладное М2-13-2,М2-23
        • Изделие закладное М2-13,М2-13-1,М2-27
        • Изделие закладное М2-16
        • Изделие закладное М2-17
        • Изделие закладное М2-18,М2-21
        • Изделие закладное М2-19
        • Изделие закладное М2-20
        • Изделие закладное М2-22,М2-24
        • Изделие закладное М2-25,М2-25-1,М-26,М2-26-1
        • Изделие М2-28,М2-29,М2-30
        • Изделие М3-1,М3-5,М3-7,М3-8,М3-8-1...М3-8-3, М3-11, М3-11-1
        • Изделие М3-2...М3-4, М3-6,М3-15
        • Изделие М3-9, М3-10,М3-20,М3-22,М3-22-1,М3-23,М3-23-1
        • Изделие М3-12...М3-14,М3-14-1,М3-16,М3-19,М3-21
        • Изделие М3-17,М3-18,М3-17-1,М3-18-1
        • М4-1,М4-1-1..М4-1-5,М4-2,М4-5,М4-5-1,М4-16,М4-17
        • М4-3,М4-3-1...М4-3-5,М4-4,М4-4-1,М4-6,М4-6-1,М4-37
        • Изделие М4-7-3,М4-8-3
        • М4-7,М4-7-1,М4-7-2,М4-8,М4-8-1,М4-8-2,М4-9,М4-9-1
        • М4-10,М4-10-1...М4-10-5,М4-22,М4-22-1...М4-22-3
        • М4-11,М4-11-1,М4-12,М4-13,М4-24
        • М4-14,М4-15,М4-26,М4-26-1,М4-29,М4-29-1,М4-36-М4-38
        • Изделие М4-18,М4-19,М4-27,М4-28
        • М4-20,М4-20-1,М4-20-2,М4-21,М4-21-1,М4-23,М4-23-1
        • Изделие М4-25,М4-25-1,М4-30,М4-31
        • Изделие М4-32,М4-33,М4-34,М4-35
        • Изделие закладное М6-1,М6-1-1
        • Изделие закладное М6-2,М6-3
        • Изделие закладное М6-4,М6-5
        • Изделие М7-1...М7-4,М7-3-1,М7-4-1
        • Изделие закладное М7-5,М7-6
        • Изделие закладное М8-1...М8-4,М8-1-1,М8-11..М8-13
        • Изделие М8-5...М8-9,М8-7-1,М8-8-1,М8-8-2
        • Изделие закладное М8-10,М8-14
        • Изделие МО-1-1...МО-1-4, МО-1-6, МО-1-7
        • Изделие МО-1, МО-1-5, МО-2, МО-2-5, МО-3
        • Изделие МО-2-1...МО-2-4,МО-2-6,МО-3-1...МО-3-3
        • Изделие МО-4-1...МО-4-4,МО-5-1...МО-5-4
        • Изделие закладное МО-4...МО-9,МО-12
        • Изделие МО-6-1...МО-6-3,МО-7-1...МО-7-3,МО-8-1...МО-8-3
        • Изделие МО-9-1...МО-9-3,МО-12-1...МО-12-3
        • Изделие МО-10,МО-11,МО-13,МО-14
        • Изделие МО-10-1...МО-10-3,МО-11-1...МО-11-3
        • Изделие МО-13-1...МО-13-3,МО-14-1...МО-14-3
        • Изделие МО-15,МО-15-1,МО-16,МО-18
        • Изделие МО-17,МО-19,МО-20
        • Изделие закладное МС-1,МС-2
      • Изделия из арматуры
      • Ванночки для сварки
      • Зажимы для арматуры Гост 23117-91
      • Арматурные сетки и каркасы
      • Анкера под георешетку
      • Крановый крепеж
      • Крепёж путей перекатки трансформаторов
      • Тупиковые упоры
      • Закладные под вент фасад
      • Деформационные швы
      • Стальные вставки для соединения ж/б труб
      • Плиты закладные
      • Сальники
      • Сальники ГОСТ 4860.2-83
      • Сальники Серия 3.903 КЛ-13
      • Сальники Типовой проект ВС-02-10
      • Сальники для прохода трубопроводов через стены по Т-ММ-18-03
      • Сальники набивные серии 3.901-5
      • Сальники набивные СН
      • Комплектующие для деревянных барабанов ГОСТ 5151-79
      • Муфты для арматуры и технология соединения
      • Закладные детали по чертежам
      • Зажимы для натяжения арматуры
      • Серия 7.504.9-1 Отбойные устройства из резиновых труб
      • Термостыки
      • Пучинные карточки
      • Патрубки ребристые
      • Монтажные комплекты
      • Герметизирующие устройства и компенсация вводов
      • Закладные детали для железобетонных конструкций
      • Стальные вставки Серия 3.901-1.85 выпуск 1
      • Закладные для скального грунта серия 3.407-123

www.zavodsz.ru

Фланец ГОСТ воротниковый от ООО НПП МашНефтеХим





Краткая техническая характеристика:
Условное давление, PN (Ру), МПа
0,1-0,61,0-6,3101620
Условный диаметр, Dу, мм10-160010-120010-40015-30015-250
ТемператураОт минус 253 до плюс 600°C
Материалсталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т



Стальные приварные встык фланцы трубопроводов и соединительных частей, а также при соединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа. Фланцы изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815 80. Пример условного обозначения при заказе круглого стального приварного встык фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1 : Фланец 1 100 16 ст.20 ГОСТ 12821 80.

Dу, ммразмеры, ммк-во отв.Масса, кг
DD1vDm, ммDn, ммd1, ммbh5n, шт.
PN = 1,0 МПа (10 кгс/см2)
15956514301912103340,58
201057528261812360,87
2511585453325381,05
321351001855393113401,54
40145110624638421,83
501601257658492,26
6518014594776615453,17
801951601059078473,67
10021518012811096174884,7
12524521015613512119576,71
150280240221801611468,17
2003352952402222025811,35
25039035029027825421601214,64
3004404003453303032218,66
3505004604003823511624
4005655152644543239830
50067062055053550124652039,2
6007807253065063660248,8
80010109503385082679227752487,24
10001220116010501028992298028119,19
12001455138039125612281192339032179,91
PN = 1,6 МПа (16 кгс/см2)
15956514301912123340,68
2010575382618360,87
2511585453325381,05
321351001855393113401,54
40145110644638421,85
50160125765849452,28
6518014594776615473,19
80195160110907817504,21
1002151801301109684,9
12524521015613512119576,75
150280240221801611468,3
20033529524022220221581211,79
25040535526292278254236517,36
300460410346330303246622,76
35052047040038235128701632,04
40058052530450432398327543
5007106503355953550138902070,97
600840770396606366024199,3
8001020950850826792459524130,57
10001255117045106010289924911028203,39
120014851390521268122811925112532284,94
PN = 2,5 МПа (25 кгс/см2)
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765849172,78
65180145967766195083,71
801951601109078524,44
100230190221321109621586,51
1252702202616013512123659,41
150300250186161146256812,52
20036031024522220227751217,44
250425370303002782542924,4
30048543035233030332801633,29
35055049033406382351368546,57
4006105504644323984010064,81
50073066039570535500442088,91
60084077067063660049115123,7
8001075990458748267905513524213,9
10001315121056108410289925915028312,12
1200152514201288122811926216032387,5
PN = 4,0 МПа (40 кгс/см2)
15956514301912143340,79
2010575382618340,97
2511585453325361,18
321351001856393116431,83
40145110644638452,19
50160125765848172,81
65180145967766195083,71
80195160112907821554,8
100230190221381109623657,4
125270220261601351202510
150300250186161145276813,03
2003753203025022220035851224,44
25044538533310278252399837,59
300510450368330301421121657,1
3505705104813823514811670,34
4006555853948043239854135106,76
500755670455805354955814020132,33
60089079552686636595180,95
80011351030569088267957119024343,69
100013601250114010289957723528540,75
120015751460621350122811958025032690,59
PN = 6,3 МПа (63 кгс/см2)
151057514381912164641,15
20125901848261818541,8
2513510052332520562,3
321501102264393121602,94
40165125744637653,75
5017513586584723674,63
652001601067764257286,29
802101701209077277,22
1002502002614011094297710,71
12529524030172135118339517,13
150340280332061611423510524,6
200405345264222198411101236,6
250470400393162782464511550,89
300530460370330294501201668,15
350595525394303823425614098,68
4006705854548443238662155135,8
500800705525945354856616520192,74
6009258205670463658571180269,27
80011651050629208267858522524463,87
10001415129070116010289859228028980,6
1200166515307813861228118595315321263,72
PN = 10,0 МПа (100 кгс/см2)
151057514381912184641,26
20125901848261820511,98
2513510052332522562,48
3215011022643931603,05
4016512576463723674,06
501951452686584525686,03
652201701107762298088,52
80230180124907531879,91
1002652103014611092359714,65
125310250331801351123911223,32
150350290214161136431251232,87
200240360392762221905114054,24
2505004303402782365716085,24
300585500454003302486618016127,78
3506555605246038233272195170,94
40071562051043237676200216,86



Фланцы плоские ГОСТ 12820-80

Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а так же на присоединительные  фланцы арматуры, соединительных частей , машин , приборов, патрубков аппаратов и резервуаров на условное давление  Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/cм 2) и температуру среды от 203 до 573 К ( от минус 70 до плюс 300 С).

Фланцы должны изготовляться с уплотнительным  поверхностями исполнений 1.,2., 3, и присоединительными размерами по ГОСТ 12815-80.

Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4., 5., 8. и 9.

Пример условного обозначения при заказе круглого стального плоского  приварного фланца Dy 50 мм на Py 1.0 МПА (10 кгс/см2 ) из стали 25, исполнения 1 ( с соединительным выступом ):
ФЛАНЕЦ   1-50 -10 ст. 25 ГОСТ 12820-80.

То же, квадратного:
Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80

При заказе фланцев Dy 100, 125, 150 мм к условному  обозначению следует добавлять после обозначения условного прохода.
Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.

Допускается изготовлять фланцы другими методами.
Предельные отклонения размеров:

Dn- по H 14( при получении штамповкой – по классу ГОСТ 7505-98)
b- для штампованных фланцев Ю а также изготовляемых методом  гибки из полосового проката с последующей сваркой  стыка и горячей  рихтовкой – по классу точности Т4  ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается Фланцы плоские ГОСТ 12822-80

Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, патрубков аппаратов и резервуаров на Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/ см2) и  температуру среды от 243 до 573 К ( от минус 30 до плюс 300 С).
Кольца должны изготовляться с уплотнительными поверхностями исполнений 1., 2., 3 и  присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ круглого стального свободного фланца Dy 500 мм на Py 0.6 МПа (6 кгс/см2) из стали Cт3сп:

Фланец 50-6 СТ 3 сп ГОСТ 12822-80
То же , квадратного: Фланец квадратный 50 -6 Ст 3 сп ГОСТ 12822-80
Пример условного обозначения приварного кольца Dy 50 мм на Py 0.6 МПа ( 6 ruc/ см2) из стали 35, исполнения 1 9 (с соединительным  выступом):
Кольца  1-50 6 СТ 35 ГОСТ 12822-80
При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода.

Фланцы и кольца следует изготовлять ковкой , штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.
Допускается изготовлять фланцы др. методами.

фланец гост 12820-80

При соединении различных стыков трубопроводов используют фланец ГОСТ которого определяет размеры, типы изготовления и качества изделия. В его использование есть масса преимуществ, среди которых удобный доступ в требуемый участок. Изготовитель трубопроводных комплектующих НПП «МашНефтеХим» выпускают продукцию различной конфигурации высокой степени надежности.

Конфигурации фланцев

Согласно принятым стандартам фланец ГОСТ которых регламентирует определенный тип, имеет численно-кодовое значение:

12820-80;
12821-80;
12822-80.
По конфигурации они различаются по внешнему строению и наличию дополнительных элементов:

на приварном кольце
воротниковые;
плоские;
свободные.
Каждая конфигурация предназначена для специализированного соединения:

трубы;
задвижки;
сложные элементы систем трубопроводов;
клапаны.
На производствах принят определенный стандарт, по которому изготовляется фланец ГОСТ которого соответствует этим нормам:

нормативы немецкого института стандартизации ― DIN;
принятые американские нормы ― ASME/ANSI.
Соблюдение всех условий нормативов и стандартизации требует от исполнителя высокой квалификации. Значительный опыт в области изготовления соответствующих изделий имеют специалисты «МашНефтеХим».

Сходя с производственного станка, все изделия проходят тщательный контроль на соответствие требованиям. Помимо точного следования правилам и технологиям, клиентам компании предоставляется возможность заказать требуемые материалы по необходимым параметрам конструкции.

Для подобного заказа требуется четко сформированное требования с указанием размеров и нововведений под потребности устанавливаемого трубопровода.

Классификация изделий

Геометрические характеристики поверхности соединения классифицируют фланец ГОСТ которого имеет числовой код 12815-80. Для исполнений воротниковых и плоских фланцев существует 9 исполнений:

Исполнение 1 ― имеет соединительный выступ;

Исполнение 2 ― в конструкции есть выступ;

Исполнение 3 ― в конфигурации присутствует впадина;

Исполнение 4 ― характерная особенность наличие шипа;

Исполнение 5 ― оборудован пазом соединения;

Исполнение 6 ― имеет конфигурацию для линзовой прокладки;

Исполнение 7 ― сформирован под овального сечения прокладку;

Исполнение 8 ― для фторопластовой прокладки имеется шип;

Исполнение 9 ― для фторопластовой прокладки имеется паз.

Тип исполнения несет определенное изменение конфигурации под специализированные нужды конструкции.

nppmnh.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
