Volvo fh16 двигатель – Грузовик Volvo FH 16 — полная характеристика автомобиля. Технические параметры, Габаритные размеры. Отзывы владельцев

Седельный тягач Volvo Fh26

Новые седельные тягачи Volvo Fh26 6х4 предназначены для транспортировки крупногабаритных тяжелых грузов полной массой автопоезда до 80 т. Судя по исполнению, их основное назначение – работа в составе автопоезда на дорогах общего пользования с твердым покрытием. То есть доставка на объекты тяжелой строительной техники, перевозка различного оборудования, в том числе для нефтяных и газовых месторождений. Нелегкая работа. Причем возможна эксплуатация на трассах со сложным рельефом местности – там, где обычному Fh26 4х2 трудиться очень непросто. Можно предположить исполнение такого тягача для работы с еще более тяжелым полуприцепом: полная масса автопоезда может быть от 100 до 120 т, а с рядом изменений ее доведут до 250 тонн. Но если планируются перевозки тяжелых грузов с возможностью съезжать с асфальта на грунтовые или технологические дороги, для этого надо заказывать уже другое, полноприводное исполнение Volvo FH или Volvo FМ, возможно, и четырехосные автомобили. А это уже совсем другая история…

Двигатель

Если посчитать, то при условии эксплуатации на дорогах общего пользования с обычными скоростями движения на полную массу автопоезда 80 т вместо 40-44 тонн мотор должен быть в два раза мощнее. Поэтому здесь используют флагманский 16,1-литровый мотор размерности 144х165 мм мощностью 700 л. с. Сейчас у Volvo есть два несколько разных 16-литровых дизеля. Первый – D16G в исполнении Евро-5, то есть с насос-форсунками и системой нейтрализации SCR с раствором мочевины AdBlue. Эти моторы выпускают с 2009 года, они отлажены в производстве, сомневаться в их качестве нет оснований. Второй мотор, более современный – D16К, Евро-6. Он сделан на основе прежнего мотора, но у него уже топливная аппаратура Common Rail, а также совмещены две ранее противоборствующие системы очистки отработавших газов – SCR и EGR. Кроме того, на D16К Евро-6 применен двухступенчатый турбонаддув с турбинами высокого и низкого давления и более совершенная система рециркуляции – так меньше расход мочевины. После первой турбины сжатый ей воздух охлаждается не в обычном теплообменнике типа «воздух-воздух», который ставят перед радиатором, а в жидкостном теплообменнике с циркулирующим антифризом из системы охлаждения двигателя.

Применение системы SCR по сравнению с EGR позволяет снизить требования к применяемому моторному маслу, а также к сернистости топлива. Как показывает опыт всех автопроизводителей, даже при «чередовании» применения малосернистой солярки с высокосернистой, что в России часто наблюдается на международных перевозках, проблем с двигателями SCR Евро-4/Евро-5 практически нет. В таком случае нейтрализатор SCR самовосстанавливается, но продолжительная эксплуатация на солярке с 3000 ррм серы все же «убьет» нейтрализатор. Из особенностей системы SCR на новом Volvo FH – совсем иное размещение резервуара для AdBlue. Он смонтирован сзади кабины, за панелью обтекателя. Благодаря такой компоновке на раме размещается два топливных бака по 550 литров каждый.
Для поставок в Россию используют именно мотор Volvo D16G ­Евро-5 – более дешевый и понятный нашим перевозчикам. Для него 700 л. с./3150 Н.м – предельная мощность. Есть еще две другие, более слабые настройки – 600 л. с./2800 Н.м и 540 л. с./2650 Н.м. Для справки, Volvo D16К Евро-6 получился более мощным: 750, 700, 650 и 550 лошадиных сил. Наверное, для работы в составе сверхтяжелого автопоезда, на автомагистралях, можно было использовать наиболее массовые и потому относительно недорогие дизели D13 объемом 12,8 литра, 131х158 мм, тоже норм Евро-5. Здесь три настройки мощности: 440, 480 и максимальная 520 л. с./2600 Н.м. А D13К уровня Евро-6 еще мощнее: 460, 500 и 540 л. с. Вроде бы 500 лошадей достаточно для автопоезда полной массой и 100 тонн, тем более что скорость перевозки негабаритов или сверхтяжелых грузов обычно невелика. В лучшем случае «стелются по трассе» на 60 км/ч, а то и 40 держат на спидометре. Нужную тягу на колесах вполне можно создать увеличением передаточных чисел в трансмиссии. Однако для этого тягача все же применили флагманский, 16-литровый мотор Volvo D16G.
Напомним, благодаря мотору D16 Volvo успешно конкурирует со своим земляком Scania, а также с немецким MAN за звание самого мощного среди выпускаемых серийно 16-литровых двигателей.
Понятно, что у хорошего мощного двигателя большого рабочего объема должен быть не менее замечательный моторный тормоз, который будет обеспечивать минимальный износ механизмов основной тормозной системы и не изнашивать сам двигатель. У Volvo в основе моторного тормоза VEB+ особая конструкция распредвала и четырех коромысел, которые с помощью гидравлики прикрывают клапаны ГРМ. У Volvo D16G развиваемая тормозная мощность 425 кВт при 2200 об/мин, но такой тормоз – опция. В базе идет более доступный и простой моторный тормоз EPG мощностью 230 кВт при 2200 об/мин. Еще одна важная вещь для тяжелого тягача – отбор мощности от шестерен ГРМ. У Volvo D16G можно взять 1000 Н.м при неподвижном автомобиле и 650 Н.м в движении.

reis.zr.ru

Седельный тягач Volvo Fh26 750

Когда в арсенале – 750

Даниил Минаев
Фото автора и Volvo Trucks

Производитель:Volvo Lastvagnar AB
Модель:Volvo Fh26 750
Начало продаж в России:2013 г.

Я возвращался из Гётеборга с тест-драйва седельного тягача Volvo FH новейшего поколения. После знакомства с автомобилем и до момента посадки самолёта я был во власти предположений, что мне хорошо знакомы ощущения от управления любой новинкой. Да и чему удивляться? Это просто магистральный тягач. Самые разные варианты марок и моделей таких автомобилей побывали в моих водительских руках. Но лишь шасси самолёта коснулись родной земли, понял: я не вожу грузовик по дорогам, а пилотирую автопоезд в пространстве. И вот почему.

Шестое поколение тяжёлых грузовиков FH Volvo Trucks создавалось долго, премьера неоднократно откладывалась, и долгожданная модель увидела свет лишь на исходе 2012-го («ГП» № 10, 2012 г.). По словам создателей, они стремились построить машину таким образом, чтобы «всё осталось, как было в предыдущем поколении, но стало лучше».

Первые серийные грузовики семейства FH вышли на дороги в 1993 г., потом были модернизации 1998-го, 2001-го, 2005-го, 2008-го. Такая плавная эволюция удачной модели. Но за 19 лет конструкция почти исчерпала все свои внутренние ресурсы. Ужесточение экологических норм привело к серьёзным изменениям в компоновке узлов и агрегатов, в первую очередь связанных с системой охлаждения двигателя и циркуляцией отработавших газов. Это потребовало увеличения пространства для компоновки силового агрегата в передней части и в зоне моторного тоннеля. Дальше – больше!

Чтобы применить новое оборудование, надо было или уменьшать жизненное пространство кабины, или жертвовать аэродинамикой. Но одним из немногих недостатков прежних поколений FH как раз и была тесноватая кабина, и виной тому отчасти довольно большой угол наклона передних стоек.

У новой кабины новый силовой каркас, иные пропорции, высота и внутренний объём, выросший на один кубометр. Наклон стоек теперь визуально отсутствует, что положительно скажется на обзорности. И самое интересное: примечаешь при осмотре даже на глаз сильно «исхудавшие» передние боковые стойки. Как же так? Мириться с массивными «балками» и огромным «лопухом» зеркала, серьёзно усложняющими обзор, всегда приходилось из соображений безопасности, пожертвовать которой в принципе невозможно. Вероятно, конструкторам удалось создать совокупно достаточно жёсткий каркас, увеличив по отдельности прочность каждого из его элементов.

Рулёжка и взлёт

Когда я занял водительское место, то первое, на что обратил внимание, – регулировка рулевой колонки. У новой модели она помимо традиционных регулировок по углу наклона и вылету регулируется по горизонтали. Надавив на фирменную «вольвовскую» педальку, что чуть выше площадки для отдыха левой ноги, начинаю двигать рулевой вал, который так и норовит «сломаться пополам» где-то в районе подрулевых переключателей. В его описании так и хочется блеснуть термином «сложносочленённый». Выбор положений рулевого колеса настолько богат, что, немного растерявшись, фиксирую удобный для меня вариант с мыслями о том, что в случае чего подкорректирую посадку в процессе управления автомобилем.

Сценарий комбинации приборов развивается вокруг огромного спидометра в самом её центре. Внутри его окружности вписаны шкала тахометра и небольшой дисплей бортового компьютера. Всего дисплеев на комбинации приборов – три, не считая мультимедийного в центре панели. Два остальных расположены по обе стороны спидометра. Информация на них (области данных) выводится по принципу, уже знакомому водителям прежнего поколения FH, и трудностей не вызывает, но само меню не имеет русифицированной версии в списке предложенных языков. Надеюсь, что пока.

Выбрав себе из областей индикации приоритетных данных (по привычке) индикацию давления воздуха в пневмосистеме, трогаюсь с места. Попутно хочется отметить, что, следуя концепции «всё как раньше, только лучше», многие органы управления остались привычными: от добра добра не ищут. Мне не пришлось производить хитрых манипуляций с замком зажигания без ключа и кнопкой запуска, а селектор автоматизированной коробки I-Shift оказался на своём привычном месте, сразу не обнаружил я только кран управления стояночным тормозом. Правильно, ведь он оказался кнопкой. Более того, её (кнопку) даже не надо нажимать при трогании с места. Интеллектуальная бортовая электроника сама распознаёт корректное начало движения – для этого должна быть включена передача и задействована педаль акселератора. Ещё одной заботой для водителя меньше, особенно на уклоне, да и невозможно случайно забыть про «ручник». Вот бы на экзамены в ГАИ авто с такой системой, процент сдачи был бы значительно выше. Не только в России.

Ощущение полёта

Чего я ждал с нетерпением, так это 750 лошадиных сил при шестнадцати литрах рабочего объёма и максимальный крутящий момент 3550 Н∙м! У абсолютного большинства серийных грузовиков нет такой энерговооружённости. А тем временем в полуприцепе балластно «болтались» разрешённые «всего» 20 тонн. Но ожидаемого чуда в виде воздействия утапливающего в спинку сиденья ускорения не произошло – это грузовая многотонная техника. Зато понравился уверенный разгон вне зависимости от продольного профиля дороги, приятно, что отсутствует необходимость разгоняться и лететь сломя голову подобно неуправляемому снаряду у окончания спуска, чтобы не «подсаживаться» при движении на подъём. Можно спокойно двигаться абсолютно вне зависимости от скорости и рельефа, а если в черте города вас застанет врасплох светофор, расположенный в самом конце подъёма, то и это обстоятельство ничуть не смутит мощный шведский магистральный тягач. Немалый вклад в эластичность двигателя вносит, вероятно, система турбокомпаунда. Теперь это серийное оснащение.

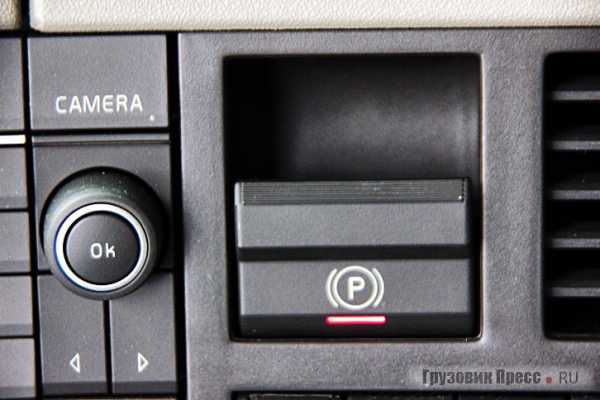

Не дремлет и многочисленная электроника. Тронуться в гору поможет соответствующая система (EBS), безопасную дистанцию сохранит адаптивный круиз-контроль (АСС), многочисленные камеры проследят за пересечением дорожной разметки, изменением освещённости и наступлением осадков, «умные» фары заглянут за угол при движении в повороте (LCS, LKS, DAS, Cornering lights), а за курсовой устойчивостью конечно же проследит ESP. Не допустить к управлению нетрезвого водителя призван электронный замок Alcolock (поставляется в виде опции), ну и, как говорится, «на всякий пожарный» – система пожаротушения моторного отсека.

Не правда ли похоже на современный авиалайнер, управляя которым высококлассный пилот мастерски использует всё изобилие сложного многофункционального оборудования, но всё же вручную производит посадку и взлёт?

И ещё. Для того чтобы расход топлива и вредные выбросы были минимальны, словно толковый авиадиспетчер, система I-See запомнит продольный профиль маршрута при помощи GPS, и при движении по данному участку вновь оптимизирует обороты двигателя и выбранную передачу. А беспроводная телематическая система обеспечит продолжительную безотказную работу. С помощью новой технологии беспроводной связи, внедрённой на новой серии грузовиков Volvo Trucks, с постоянным контролем за износом основных компонентов и общим состоянием автомобиля.

Специалисты сервисного центра со своего компьютера могут на расстоянии проверить состояние различных частей грузового автомобиля. Если деталь начинает изнашиваться, инженеры центра могут заранее связаться с транспортной компанией и назначить новую дату технического обслуживания в удобное для клиента время. Приживётся эта система и сможет ли эффективно работать в нашей стране – покажет время…

Как работает турбокомпаунд

Система представляет собой классический пример рециркуляции. Она работает, преобразуя и используя энергию, которая в противном случае была бы потеряна. Вместо того чтобы выбрасывать «отработанную энергию» в выхлопную трубу, вторая турбина, установленная за турбокомпрессором и приводимая в действие выхлопными газами, отбирает из этих газов дополнительное тепло.

Вторая турбина турбокомпаунда вращается со скоростью до 55 000 об/мин. Это движение передаётся через турбинные шестерни и гидравлическую муфту, а затем через шестерни газораспределительного механизма на коленчатый вал. Передача вращения на них создаёт полезную прибавку крутящего момента, что отражается и на изменении крутящего момента на маховике. Такая дополнительная тяга возникает без существенного увеличения расхода топлива. Двигатель демонстрирует отличную приспособляемость к различным режимам работы. Вращение коленчатого вала дополняется постоянной передачей усилия от турбокомпаунда, что способствует сглаживанию пульсаций нагрузки, вызываемой периодическими тактами сгорания в цилиндрах. Благодаря этому двигатель работает мягче, диапазон эффективного крутящего момента становится шире.

Неземной уют

Чтобы уделить внимание эргономике и жилой части кабины автомобиля, спускаюсь с небес на землю. И сразу замечание. Как рассказали на пресс-конференции, клавиши на панели, кнопки на многофункциональном рулевом колесе и подрулевые переключатели сделаны таким образом, чтобы водитель мог ими пользоваться, не отвлекаясь от управления. На мой взгляд, они расположены иногда слишком близко: я неоднократно случайно касался некоторых кнопок, активируя ненужные мне в данный момент функции и сбивая некоторые настройки. А вместо управления ретардером, переключатель которого расположен справа на рулевой колонке, я переключал режим работы стеклоочистителей, а иногда выходило и наоборот. До опасной ситуации здесь далеко, но в дальнейшем, чтобы не ошибиться, я всё же поглядывал на рычажки.

Раз уж речь зашла о ретардере, то, пока не забыл, спешу сообщить – узел просто отличный! Положений всего четыре. Одно автоматическое – при нажатии на педаль тормоза машина сама решает, каким способом ей замедляться, и три ручных – все с логично нарастающим замедлением. Ничего лишнего в виде большого числа ступеней и непонятных режимов.

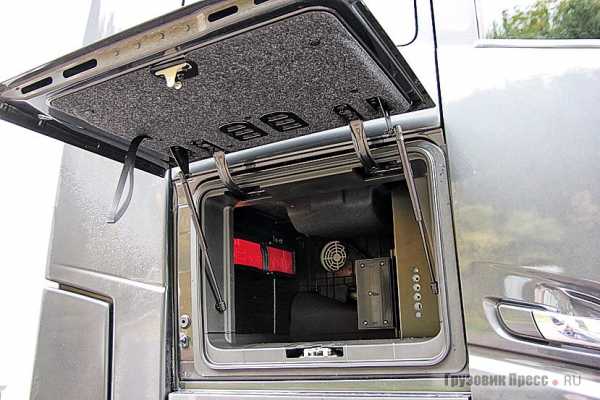

Водители с удовольствием обнаружат в кабине множество ящичков и карманов для мелких вещей, высокий потолок, прозрачный люк в крыше, создающий визуальное ощущение весьма просторного жизненного пространства. Прежней тесноты нет, и нисколько не обману читателя, если скажу, что для человека моей комплекции (рост – 177, вес – 80) тут нет никаких неудобств!

Спальное место в угоду диапазону регулировок водительского сидения стало неравномерным по ширине, зато отодвинуться назад шофёр теперь может аж на 24 см. И, пожалуй, самое интересное – появился автономный кондиционер, который работает от аккумуляторов!

«Ночью охладитель работает автономно и не потребляет топливо. Он обеспечивает постоянный приток свежего воздуха, работая практически без шума. Кроме того, это интеллектуальная система: она просчитывает время работы в соответствии с уровнем заряда аккумуляторных батарей. Поэтому мы с уверенностью можем сказать, что утром вы без проблем сможете завести двигатель», – объяснил Ульф Андреассон – один из создателей кабины. Эта интегрированная система поставляется по заказу. Она не влияет на аэродинамические свойства грузовика и не занимает пространства внутри кабины.

Многовариантность

Новый Volvo FH представлен во множестве модификаций. Это касается и линейки двигателей – от 400 до 750 л.с., и вариантов шасси – 2- и 3-осные, а изюминка новой серии – независимая передняя подвеска на двойных поперечных рычагах IFS, но есть варианты и традиционные с поперечной балкой, которые делятся в свою очередь на подвеску, выполненную на двух- или трёхлистовых рессорах, а также на полуэллиптических или пневмобаллонах. В день тест-драйва мне удалось опробовать на дорогах и автомобиль с независимой подвеской. Кроме того, у него рулевой механизм реечного типа – своего рода прорыв в грузовом автомобилестроении тяжёлого класса. Настройки независимой подвески мне показались слишком мягкими, это субъективно не ухудшило управляемость в сравнении с жёсткой балкой, но поведение машины изменилось. Выводы делать я не берусь по двум основным причинам: грузовик предсерийный и дорога ровная. В полной мере оценить преимущества многорычажки можно лишь на извилистых и ухабистых дорогах, коих в Швеции на моём пути не оказалось…

Сам автомобиль, естественно, может быть не только тягачом, но и грузовиком с разным количеством осей, фургоном или шасси.

Для удобства работы с подвеской при погрузочно-разгрузочных работах автопоезд оборудован системой дистанционного управления пневмоподвеской с беспроводным пультом, который при движении хранится теперь не у левой нижней части водительского сиденья, а на левой передней стойке ветрового стекла. Маневрирование стало более комфортным из-за улучшившегося обзора в сравнении с прежней моделью.

Потихонечку ставлю автопоезд в ряд таких же красавцев, но сильно отличающихся внутренним содержанием, несмотря на явное внешнее родство: покупателю есть из чего выбирать.

Оптика: светодиодные задние фонари, передняя блок-фара с дневными ходовыми огнями, дополнительные фары на крыше

Техническая характеристика автомобиля Volvo Fh26 750 (RZZOC2)
Двигатель:
  • тип рабочий объём, cм3
  • мощность, л.с.
  • крутящий момент, Н∙м
Volvo D16 G750; турбодизель, I-6
16 123
750 при 1900 мин-1
3550–1000 при 1500 мин-1
Коробка передач:
  • тип
  • количество ступеней вперёд/ назад

автоматизированная, I-SHIFT
12/1
ПодвескаСпереди рессорная, задняя пневматическая
Тормозная системаПневматическая с дисковыми механизмами, гидравлическим ретардером
Колёсная формула6х2
Размерность шин315/70 R22,5
Вместимость топливного бака, л600
Вместимость бака AdBlue, л32 или 90 (по заказу)

И кто я после этого

Процесс вождения нового Volvo FH во многом напоминает управление многотонным воздушным судном. Пилот (водитель) изучает план полёта (маршрут), выруливает на взлёт и взлетает (маневрирует на погрузке-разгрузке), следит за работой всех систем при выполнении полёта (контролирует машину в процессе выполнения рейса), производит посадку (прибывает к месту разгрузки), передаёт технику наземным службам (пригоняет автопоезд на регламентное ТО).

Все эти операции требуют знаний, навыков и опыта. А что до того, что современные электронные системы, имеющиеся в хорошо оснащённых автомобилях, расслабляют водителя и не способствуют добровольному повышению квалификации – здесь своя правда есть. Другая сторона медали – вопрос допуска конкретного водителя руководителем полётов (начальником «транспортного цеха») к управлению столь высокотехнологичными транспортными средствами. Сдаётся мне, что без предварительной проверки знаний и навыков это невозможно…

Автомобиль предоставил Volvo Trucks Sweden

www.gruzovikpress.ru

Вольво Fh26 (Volvo): характеристики, устройство, двигатель


Для тяжелых грузоперевозок на большие дистанции лучшим решением является автомобиль Volvo Fh26, способный двигаться с высокой скоростью по сложным рельефам дороги. Мощный тягач входит в состав автопоезда вместе с фургонами, платформами, рефрижераторами.

Машина отличается превосходными ходовыми качествами, прочностью, экономичностью по топливу, безопасностью и надежностью. Она рассчитана на эксплуатацию при любых условиях без снижения рабочих характеристик.

Внутреннюю мощь дополняет привлекательный экстерьер. Черный основной тон окраски с полутонами оттеняют хромированные элементы ручек, радиаторной решетки, подножки, эмблемы.

Базовые технические характеристики

Машина может иметь колесную конфигурацию нескольких типов: 4×2; 6×2; 6×4 или 8×4.

Перечень основных технических характеристик Volvo FH 16:

Габариты Volvo FH 16

  • Предельно допустимая скорость – 90 км/час;
  • Максимальная нагрузка на задний мост – 26 т, а на передний – 8 т;
  • Колесная база составляет 3,6 м;
  • Вес прицепа – 9 т;
  • Полный вес грузовика – 44 т;
  • Габариты: длина – до 7 м, ширина – 2,5 м, высота – до 3,9 м.

Описание двигателя Volvo Fh26

Двигатель D16G

Грузовой автомобиль Volvo Fh26 допускает комплектацию двумя видами дизельных двигателей объемом 16 л. В первом случае устанавливается мотор с насос-форсунками и устройством нейтрализации выхлопных газов SCR. Надежность двигателей, отвечающих стандартам Евро-5, проверена многолетней эксплуатацией. Во втором случае монтируется топливное устройство Common Rail с системами SCR и EGR по стандарту Евро-6.

На территорию России машины Вольво ФШ 16 поставляются с бюджетным двигателем D16G по нормам Евро-4. У него следующие технические характеристики: максимальная мощность 700 л.с., номинальная частота вращения — 2200 об/мин, а крутящий момент – max 3150 Нм. Это рядный шестицилиндровый мотор с 3 режимами мощности при 4х режимах вращения выходного вала.

Потребление топлива

Расход топлива у дальнобойного грузовика Volvo Fh26 составляет 25 л/100 км. Такой показатель свидетельствует об экономичности при высоких характеристиках по  мощности. Топливный бак вмещает до 700 л нефтепродуктов для продолжительной поездки без дозаправки.

Тип трансмиссии

Система I-Shift — особенности

Тягач Volvo Fh26 оснащен надежной коробкой передач I-Shift с низким потреблением горючего при скоростной езде. Автоматическая система успешно справляется со всеми задачами. С целью снижения расхода топлива дополнительно устанавливается I-Roll.

В другом исполнении – механическая коробка передач с 14 ступенями и демультипликатором. Устройство обеспечивает снижение уровня шума и вибрации при передвижении.

Опционально возможна установка на Вольво ФШ 16 еще более мощных и современных КПП. Они оснащаются одноступенчатым редуктором. Конструкция отличается низкими потерями мощности при передаче крутящего момента от двигателя к мосту и экономичностью по потреблению топлива.

Устройство тормозной системы

Технические характеристики тормозной системы Volvo Fh26 гарантирует безопасность движения даже при нарушении скоростного режима. Надежную работу обеспечивают основные и вспомогательные тормоза типа VEB+ и EPG. Управление осуществляет блок Blending, который выберет оптимальную схему и подключит нужные тормоза.

В грузовике Volvo FH 16 используются пневматические тормоза с электронным управлением. Техническая конструкция включает дисковые механизмы и небольшой ретардер для повышения тормозного усилия. Установка вспомогательных тормозов делает движение безопасным даже при ускорении в момент движения.

Схема тормозной системы Вольво Fh22

Характерные особенности системы:

  • Износостойкость рабочих элементов;
  • Использование электростабилизатора и регулятора давления выхлопа;
  • Компактный ретардер, обеспечивающий торможение;
  • Блок регулировки давления выхлопа;
  • Автоматическое устройство, усиливающее торможение;
  • Электроуправляемая пневматика.

Шасси автомобиля

Электронный способ управления Volvo Fh26 автоматически настраивает режим движения, что обеспечивает устойчивость на дороге и  сводит к минимуму возможность повреждения транспортируемых грузов. Контролируется и перераспределяется нагрузка от кузова, подбирается величина клиренса. Высота просвета над дорогой может настраиваться вручную или программироваться в заданном диапазоне значений.

По техническим характеристикам подвеска выбирается на все мосты или только на задний мост. В Volvo Fh26 предусмотрена установка шасси большой, средней и малой высоты.

Шасси VOLVO Fh26

Особенности кабины

Внутреннее устройство кабины Вольво ФШ 16 зависит от технической комплектации и может иметь:

Кабина Volvo Fh26

  • Плавную линию приборной панели с обилием датчиков, ниши для вещей и инструментов, односпальное место для отдыха – в стандартном варианте.
  • Два полноценных места для сна и возможность стоять в кабине в полный рост – Globetrotter.
  • Увеличенную ширину и высоту стандартной кабины для хранения большого количества вещей и отдыха на двуспальном месте – Globetrotter XL.

В любом случае, производитель позаботился о комфорте водителя. Конфигурация кресла соответствует эргономике, а материал обшивки приятный и долговечный. Используется только кожа или комбинация с тканевыми вставками.

Отделка дверных и стеновых панелей придает кабине особый шик. Для декора применяется сталь с хромовым напылением. Зону отдыха отделяют практичные занавески, а на дверях установлены источники освещения. Рулевая стойка затянута темной кожей и прекрасно гармонирует с общим убранством салона.

Заднее стекло тонированное, а над лобовым стеклом установлен солнцезащитный козырек. Большие зеркала обеспечивают широкий обзор.

Салон Volvo Fh26

Описание рулевой части

В грузовике Volvo Fh26 установлена рулевая колонка Raven, разработанная специально для данной техники. Во всех модификациях, включая модели со сдвоенными передними мостами и независимой передней подвеской, применяется система динамического управления, обеспечивающая перекрытие крутящего момента.

Такая конфигурация техническими средствами поддерживает значительное усилие на рулевом колесе при малой скорости, удерживает ровное положение в момент торможения на неоднородной поверхности и снижает отдачу руля. При движении вперед и в случае заднего хода обеспечивается возврат рулевого колеса в исходное положение автоматически.

Регулируемое рулевое колесо Volvo Fh26

Видео по теме: Тест-драйв VOLVO Fh26


specnavigator.ru

Новый Volvo FH

Гранада, Малага, Марбелья, Альхамбра, Кордоба, Толедо – это не только названия городов в Испании, но и названия автомобилей разных марок и разных годов выпуска. Для Volvo Trucks Малага примечательна другим: там находится один из крупнейших в Европе сервисных центров компании. А еще на трассе Малага–Гранада Volvo Trucks часто проводит тест-драйвы своих новых грузовиков. Начинается такой испытательный пробег практически от уровня моря, а дальше дорога идет в гору… Преодолевать приходится несколько горных перевалов: подъемы чередуются со спусками.
В середине октября 2014 года шведы решили продемонстрировать европейским журналистам, как работают новые автоматизированные коробки передач с двумя сцеплениями Volvo I-Shift Dual Clutch. Другой объект для сравнения – двигатели уровня Евро-6: 13-литровый D13К с настройками мощности 460, 500 и 540 л. с. и флагманский 16-литровый D16K мощностью 750 лошадиных сил. Причем две другие, более слабые настройки этого мотора – 550 и 650 л. с. – в этом «забеге» не участвовали. В нашем распоряжении дюжина автопоездов полной массой 40 тонн, причем для чистоты эксперимента среди них были тягачи Volvo FH и с обычными коробками Volvo I-Shift, и с I-Shift Dual Clutch.
В этот раз стартовали даже не из Малаги, а из Марбельи – это маленький курортный приморский городишко. Едем до Гранады, разворачиваемся и возвращаемся в Малагу, получается 263 километра в оба конца. Сколько на маршруте подъемов с 15 до 150 метров – и не сосчитать: есть горы высотой 300 метров, 600 или почти 800, а максимальная высота – 916 метров. На одной из вершин оказался довольно плотный туман – такое впечатление, как будто не едешь на тягаче, а взлетаешь на самолете и пробиваешь на скорости облако... Тягуны – до 7-ми процентов, а в Испании в местных ПДД есть требование: если на подъеме скорость транспортного средства падает ниже 60 км/ч, необходимо продолжать движение по правому ряду и обязательно с включенной аварийкой. На этом маршруте – шесть остановок с заменой водителей автопоездов. Здесь можно было увидеть, как дымятся перегретые на спуске дисковые тормоза – несмотря на мощный моторный тормоз VEB+ и ретардер Voith, и услышать, как на подъеме у 750-сильного мотора включается и без остановки работает мощный вентилятор системы охлаждения... Интересная выдалась поездка.

Работает одна за двоих


Установка автоматизированных коробок на тяжелый грузовик – не только реализация амбиций производителя, но и действительно выгодное приобретение для перевозчика: нивелируются требования к квалификации водителя, он меньше устает за рулем, и реально, до 10 процентов, уменьшается расход топлива. В Европе сейчас приходится заказывать не коробку-«робот», а теперь уже обычную 16-ступенчатую механическую КП. Так к ним привыкли местные транспортники. Mercedes-Benz выпускает свои коробки-«роботы» с названием PowerShift, у Scania в автоматизированных коробках Opticruise механизм переключения с электропневматическим управлением установлен на абсолютно стандартную КП. До последнего времени DAF, MAN, Renault Trucks и IVECO применяли коробки-«роботы» ZF AsTronic, но каждый со своим названием.
Шведы не зря назвали свои коробки-«роботы» I-Shift – интеллектуальное переключение или интеллектуальная перемена передач. Для такой четкой работы по управлению коробкой нужен «мозг» с большой буквы…
Volvo I-Shift появился в 2002 году, и потом пережил три модернизации: в 2005, в 2009 и в 2013 году, с каждым обновлением становясь все совершеннее. Отлаживали не только конструкцию, но и программное обеспечение – быстродействие электронных «мозгов» и всего механизма переключения передач. Современным «роботам» по силам даже режим раскачки, который не каждый молодой шофер освоил, не говоря уже об экономичном или мощностном режиме. На спусках при включенном моторном тормозе коробка сама переключается на ступень, а то и на две ниже, тем самым увеличивая интенсивность торможения. Эволюция датчиков на промежуточном и вторичном валах коробки дает возможность электронному блоку управления четче и быстрее переключать передачи. Датчик уклона позволяет более точно определять требуемую передачу, а на спусках возможно включение нейтральной передачи, и машина идет накатом, экономя топливо. Но стоит чуть коснуться педали акселератора или тормоза, как сразу же включается нужная скорость.



Самое новое программное и технологическое обеспечение для автомата I-Shift и двигателей с электронным управлением, показанное еще в 2012 году на премьере нового Volvo FH, – система I-See. Она не только «видит», но и запоминает маршрут движения грузовика со всеми данными о подъемах и спусках. Используя GPS, когда автомобиль возвращается по этому маршруту, система I-See сама регулирует подачу топлива, управляет коробкой передач и тормозами, обеспечивает экономичное движение. Благодаря системе I-See в сочетании с системой Volvo I-Torque перевозчики могут экономить до 10% топлива. Сейчас эта система называется I-See Predictive Cruise Control.
В 2012 году премьеру нового Volvo FH можно было условно «разделить» на четыре компонента: абсолютно новая кабина, абсолютно новая передняя независимая подвеска, глубоко модернизированный 13-литровый двигатель Евро-6 с турбокомпаундом и абсолютно новая автоматизированная коробка передач с двумя сцеплениями Volvo I-Shift. Тогда ее назвали I-Shift второго поколения. Однако на первом тест-драйве нового Volvo FH, осенью 2012 года, коробки I-Shift 2 не было, хотя там демонстрировали грузовики в различных модификациях. То есть прошло два года, и видимо, время потрачено не только на замену названия с Volvo I-Shift 2 на I-Shift Dual Clutch…
Из отличий в кабине Volvo FH с I-Shift Dual Clutch от тягача с обычной I-Shift – отсутствие привычного джойстика. Теперь уже управление коробкой выведено вовсе не на подрулевой переключатель, как на многих грузовиках других автопроизводителей, а на панель приборов в виде клавиш. Кстати, именно с клавишных контроллеров когда-то начиналось применение «автоматов» на автомобилях. Если не ставить рядом коробки Volvo I-Shift и I-Shift Dual Clutch, не выискивать занудно мельчайшие внешние отличия, то кажется, что это одна и та же коробка. Но тогда надо «не замечать» двух концентрично расположенных первичных валов и хитрого сцепления. Два первичных вала встречаются на коробках тракторов, но там внутренний вал своими шлицами входит в ступицу ведомого диска сцепления, а внешний первичный вал соединяется со шлицами на «корзине» – для отбора мощности, для привода различных «навесок». Здесь же каждый вал входит в свой диск. Напомним, что привычный I-Shift сделан с основной трехступенчатой коробкой, впереди которой установлен повышающий редуктор-делитель, а сзади – понижающий редуктор, демультипликатор. Когда информация о новой «вольвовской» коробке только появилась, думалось, что в ней просто разместили две шестиступенчатые коробки, вторичные валы которых параллельны, а потом «связаны» в один. То есть, что в ней нет демультипликатора и делителя. Но оказывается планетарный демультипликатор здесь есть, и как обычно, смонтирован в задней части коробки. В основном корпусе размещены, можно сказать, две трехступенчатые коробки, дающие суммарно шесть передач (быть может, правильнее назвать не Dual Clutch, а Dual Gearbox?). А демультипликатор уже повышает количество передач вдвое: (3х2)х2=12. Первая коробка отвечает за включение нечетных передач: 1; 3 и 5-й. Вторая – за включение четных: 2; 4 и 6-й передач. Потом происходит переключение с нижнего на верхний диапазон демультипликатора: первая передача обеспечивает теперь 7-ю, третья – 9-ю, а пятая – 11-ю скорость. Коробка №2 действует аналогично.
Кстати, если бы применялись сдвоенные шестиступенчатые коробки, то новый I-Shift был бы длиннее почти в полтора раза. С такой длиной невозможно обеспечить требуемую жесткость валов без увеличения их диаметров… Соответственно, выросла бы ширина и высота корпуса. А с применением демультипликатора длина увеличилась всего на 120 мм, что для грузовика почти незаметно. Масса трансмиссии I-Shift Dual Clutch тоже выросла – на целых 100 кг, но там одно только сцепление стало тяжелее более чем в 1,5 раза. Нажимная пружина – одна, но ведомых дисков сцепления – два, причем сэкономить на одном из них нельзя – они оба должны выдерживать одинаковый крутящий момент. Добавились дополнительные две поверхности трения – у промежуточного нажимного диска, сделать его тонким тоже не получится: покоробит при нагреве. И, конечно же, надо считать прибавку в массе от дополнительных шестерен в основной коробке.
Электронного «интеллекта» у новой коробки должно быть больше, чем у обычной Volvo I-Shift, но не в два раза – по числу коробок, как можно было бы предположить. Конечно, «умнее» и с большим быстродействием стал микропроцессор и все датчики. Задачи и так непростые: к примеру, как выбрать, куда переключаться с какой-то уже включенной передачи, вниз или вверх? Получается, электронный блок и датчики должны более чутко реагировать на поведение водителя, а не просто отслеживать, нажмет он на акселератор или на тормоз. Явно сложнее у I-Shift Dual Clutch и исполнительные механизмы.
Несмотря на увеличивающееся быстродействие переключения передач, в «роботизированных» коробках все же возникает некоторая пауза в передаче крутящего момента на ведущие колеса. Но на «роботе» с двумя сцеплениями разрыв потока мощности минимален по времени. Шведы даже утверждают, что его нет вообще – и приводят график момента, для сравнения I-Shift Dual Clutch и обычного I-Shift. У I-Shift Dual Clutch этот график – практически ровная линия. Конечно, нагляднее было бы устроить пробные заезды по песку или по снегу. Там-то сразу видно, на какое время колеса остались без «тяги», но на самосвалы или вездеходы I-Shift Dual Clutch пока не ставят. Однако испанские тягуны тоже обеспечивают неплохую проверку возможностей новой «вольвовской» трансмиссии. Явно ощущается, как автопоезд теряет скорость на подъеме, а на дисплее высвечивается, как передачи перещелкиваются вниз. Но I-Shift Dual Clutch действительно максимально близок к «автомату» с классическим гидротрансформатором. Понимаешь, что должен быть некоторый провал при переключении диапазонов демультипликатора, то есть между 6-й и 7-й передачами, но в этот момент рывка или потери инерции при разгоне совершенно не чувствуется.
Известно, что меньшее передаточное число главной передачи позволяет экономить топливо, но на дорогах со сложным рельефом местности заставляет водителя чаще переключать передачи. На тесте у тягача с самым слабым мотором, в 460 л. с., оказалось и самое малое передаточное число – 2,5, а на Volvo Fh26, с 750 л. с. и моментом 3550 Н.м, применялись, наоборот, самые большие числа: 3,08 и 3,4. На этих машинах стоял обычный I-Shift, а коробка I-Shift Dual Clutch – на версиях с 500 и 540-сильными моторами, с передаточными числами мостов 2,85. Было видно, что I-Shift Dual Clutch нужнее на грузовиках со слабосильными моторами и скоростными редукторами: чтобы держать двигатель в «тонусе» крутящего момента, коробке приходится чаще переключаться. I-Shift Dual Clutch как раз и позволяет это делать фантастически быстро, а самое главное – своевременно.
Шведы говорят, что не стоит ожидать от I-Shift Dual Clutch, в сравнении с обычным I-Shift, уменьшения расхода топлива – он должен остаться прежним. Но если сравнивать расход топлива у грузовика с коробкой Dual Clutch и грузовика с «автоматом» с гидротрансформатором, поставив их на «одну ступень» по тяговым возможностям, то разница в расходе, конечно же, будет. Будет разница и в цене самой коробки, причем не в пользу ГМП. Поэтому можно предположить дальнейшее направление развития коробок, аналогичных I-Shift Dual Clutch – все-таки их начнут устанавливать на самосвалы, но для средних по тяжести условий эксплуатации. Пока I-Shift Dual Clutch стоит рассматривать как дополнение к обычным «вольвовским» механическим коробкам и к традиционному I-Shift. Примерно так же, как сейчас, в производственной программе Volvo Trucks сосуществуют передняя зависимая подвеска (в нескольких версиях – рессорных ипневматической) с новой независимой подвеской, на сдвоенных поперечных рычагах. Кстати, не на одном из тестируемых в этот раз тягачей независимой подвески не было. Дешевле традиционного I-Shift новая коробка Dual Clutch тоже не будет – в частности, из-за ограниченного применения и меньших объемов производства. Однако шведские специалисты утверждают, что I-Shift Dual Clutch станет основой для дальнейшего развития коробок-«роботов» тяжелых грузовиков Volvo Trucks.

750 лошадей и Евро-6


Конечно же, на любом «вольвовском» тест-драйве всегда вызывает интерес Fh26 – несомненный лидер внутри флагманского семейства. Сейчас Volvo Fh26 интересен тем, что это первый тест-драйв машины с самым мощным 750-сильным 16-литровым мотором, который укладывается в нормы Евро-6. Прежде демонстрировались грузовики Fh26, тоже с 750-сильным двигателем 16,1 литра D16G, но в исполнении Евро-5, то есть они были с насос-форсунками и системой нейтрализации SCR с раствором мочевины AdBlue. Между тем еще два года назад шведы продемонстрировали наиболее массовые в семействе Volvo FH 13-литровые дизели с нормами Евро-6.
На моторах семейства D13 кроме перехода на топливную систему Common Rail применяют совместно две ранее противоборствующие системы очистки отработавших газов. Это рециркуляция отработавших газов EGR, оснащенная теплообменником для охлаждения возвращающихся в двигатель газов, и еще – впрыск в ОГ водного раствора мочевины, то есть AdBlue системы SCR. Шведы установили и сажевый фильтр, который компания Volvo Trucks использует уже нескольких лет в США и Японии. Кроме того, впервые дополнили системы EGR, SCR и сажевый фильтр своей давней разработкой – турбокомпаундом, который позволяет мотору работать с более низкими оборотами – между 900 и 1200, что повышает и механический КПД. Турбокомпаунд – это дополнительная турбина к турбокомпрессору наддува, с особой муфтой и понижающим редуктором, подкручивающая за счет дармовой энергии выхлопных газов коленвал. Однако на представленных для теста грузовиках с дизелем D13 турбокомпаунд не применялся. Видимо, пока двигателисты Volvo Trucks решили не усложнять моторы, обойтись более простыми технологиями, а турбокомпаунд приберегли для одоления новых, еще более строгих норм токсичности. В Америке, с их более жесткими экологическими требованиями, сейчас как раз намечается такая тенденция – дополнительно применять турбокомпаунд. Есть мнение, что Mercedes отказывается от своих V-образных дизелей в пользу рядных именно ради возможности применения дополнительной турбины.
Вслед за 13-литровыми моторами, по аналогичной схеме, шведы модернизировали и D16. Здесь теперь тоже отказались от насос-форсунок и применяют электронноуправляемую топливную аппаратуру Common Rail с давлением распыла не 2100 бар, как было раньше, а еще выше – 2400 бар! Естественно, есть три порции солярки в цикловой подаче: пилотная (предварительная), основная и заключительная. Кроме того, мотор Volvo D16K уровня Евро-6 оказался с двухступенчатым турбонадувом, с турбинами высокого и низкого давления и более совершенной системой рециркуляции – так меньше расход мочевины. После первой турбины сжатый ей воздух охлаждается не в обычном теплообменнике типа «воздух-воздух», который ставят перед радиатором, а в жидкостном теплообменнике с циркулирующим антифризом из системы охлаждения двигателя. Такой теплообменник конструктивно схож с водомасляным, а лишняя теплота отводится основным радиатором двигателя. Сделано это для обеспечения снижения уровня выбросов окислов азота (NOX) в соответствии со стандартом Евро-6, а то, что при этом выравнивается «полка» характеристики крутящего момента – это уже менее важно. Однако шведы гордятся тем, что у Volvo D16K обороты максимальной мощности и момента снизились, благодаря чему мотор стал более экономичным.
У двигателя D16K уровня Евро-6 изменились настройки мощности – теперь их три: 750 л. с./ 3550 Н.м, 650 л. с./ 3150 Н.м и 550 л. с./ 2900 Н.м. А на моторе Евро-5 было четыре настройки: 750 л. с./ 3550 Н.м, 700 л. с./ 3150 Н.м, 600 л. с./ 2800 Н.м и 540 л. с./ 2650 Н.м. Мотор Volvo D16K остается самым мощным в Европе серийно выпускаемым 16-литровым дизелем, даже несмотря на нормы Евро-6. Не мудрено, что во время теста тягачи с D16K как никто другой напористо шли на подъем, практически не чувствуя нагрузки. Хотя на них были установлены обычные I-Shift – ниже 10-й передачи на дисплее не загоралось. А если на тягуне автопоезд упирался в «нечто», ползущее по правой полосе с мигающей аварийкой, то у мотора всегда хватало сил выполнить обгон.
Понятно, что у хорошего, мощного двигателя с большим рабочим объемом должен быть не менее замечательный моторный тормоз, который будет обеспечивать минимальный износ механизмов основной тормозной системы и не изнашивать сам двигатель. У Volvo в основе моторного тормоза VEB особая конструкция распредвала и четырех коромысел, которые с помощью гидравлики прикрывают клапаны ГРМ. У Volvo D16K развиваемая тормозная мощность 470 кВт, у D13 – 375 кВт.
Спрос на такие мощные супермоторы все же невелик – по разным оценкам, на рынке Европы продается от 1500 до 2000 тягачей с такими дизелями. И Volvo Trucks делит этот рынок с Mercedes-Benz, MAN и Scania, имеющими двигатели сопоставимой мощности. А теперь в этот привилегированный список попала и компания IVECO с новым дизелем Cursor 16, развивающим 775 л. с., однако итальянский мотор не сертифицирован под Евро-6: существует только в промышленном исполнении. На тягачи IVECO Cursor 16 пока не ставят. Поэтому Volvo FH с D16K – все равно впереди.

Мнение

Михаил Ильин
технический директор ООО «Трак-Легион», Москва


– Наша транспортная компания организована в 2010 году и занимается магистральными автоперевозками. Сейчас на балансе стоит около 130 грузовиков, в основном это автопоезда с седельными тягачами Volvo FH разных годов выпуска, в том числе и калужской сборки. У нас есть опыт эксплуатации автоматизированных коробок передач Volvo I-Shift с 2008 года. За этот период наша техническая служба ремонтировала все го лишь три или четыре коробки при пробеге около 800 тысяч километров. То есть, когда на машину давно закончилась гарантия, необходимость в ремонте связана с естественным износом. Обычно ремонт сводился к замене единственного синхронизатора, который есть в этой коробке, и заодно – к замене подшипников валов КП и сцепления в сборе. Были проблемы с выжимными подшипниками сцепления у I-Shift, но не чаще, чем у обычных механических коробок. По нашим оценкам, экономия топлива от коробки-«робота» составляет около 1,5-2 литров на 100 километров: то есть машина с «автоматом» расходует 26-27 литров/100 км. Тягачи с «механикой» расходуют от 28 до 32 литров, но здесь очень много зависит от опыта водителя. Мы используем транспортно-информационную систему Volvo Dynafleet, которая позволяет не только контролировать, сколько топлива заправили, а затем израсходовали, но и отследить стиль вождения водителя, сколько мотор работает вхолостую. Так что в полученных результатах не сомневаемся.

Эдуард Амброс
водитель
ООО «Трак-Легион», Москва


– Я работаю водителем уже 20 лет, из них 5 лет – в компании «Трак-Легион». Из тяжелых грузовиков начинал на «Уралах», МАЗах, потом стал дальнобойщиком – мечтал об этой профессии с детства. Так впервые сел за руль седельного тягача-иномарки: MAN TGA, Renault Premium, потом Volvo Fh22 (еще с прямоугольными фарами). В последние годы работаю именно на Volvo FH, но уже на новых машинах. Рейсы: Москва–Питер, Казань, Самара, Ярославль. Сейчас мой автомобиль Volvo FH калужской сборки, 460 л. с., с механической коробкой, пробег с начала 2014 года – уже 130 тысяч км. Раньше наездил больше 200 тысяч км на Volvo FH с коробкой I-Shift. Первоначально думал, что «робот» I-Shift будет так же тяговит, как коробка с ГМП – я ездил на BMW 5 c дизелем и «автоматом». Но оказалось, что у Volvo FH при переключении передач провалы все-таки чувствуются. Если я еду на «механике», то на подъеме переключаюсь быстрее, чем I-Shift! Понятно, что «робот» удобнее: есть «свободная рука и нога» – на относительно ровной дороге или в пробках на МКАД совершенно не думаешь о переключении передач. А на подъемах – «робот» все-таки хуже, чем «механика». Конечно, можно переходить на ручной режим управления – но лень. Есть эффект от переключения режимов: с экономичного на мощностной, но небольшой. Лучше, если бы было три положения, а не два. К примеру, дополнительный режим – горный. Если новый «робот» I-Shift будет переключаться быстрее обычного, «вольвовского» «автомата» – будет только лучше.
Еще плохо с I-Shift зимой, на заснеженных дорогах – если коробка без режима раскачки, то трудно трогаться пустым. На «механике» – включил 3-ю передачу и все-таки раскачаешь машину, а на «роботе» не получается. Особо не заметил, что тягач с I-Shift экономичнее, чем машина с «механикой». В большей степени расход зависит от загрузки и даже от расположения груза на полуприцепе.

Информация

Особенности конструкции коробок Volvo I-Shift

Как это сейчас принято на современных, насыщенных электроникой автомобилях, в основной коробке нет синхронизаторов. Если надо выровнять частоту вращения коленвала и вторичного вала КП, хитрая электроника «раскрутит» коленвал до нужных оборотов. Кроме того, на вторичном вале, снаружи корпуса коробки, но внутри картера маховика, размещен особый фрикционный механизм, позволяющий притормаживать промвал и, через шестерни постоянного зацепления, – первичный вал вместе с ведомым диском сцепления. Переключение и вверх, и вниз происходит даже без намека на треск и скрежет шестерен, без ошибок в течение всего рабочего дня. Есть два алгоритма переключения: экономичный и мощностной. По умолчанию всегда устанавливается «Economy», на дисплее загорается буква «Е». В этом случае несколько раньше обычного происходит переключение на повышенную передачу, и кажется затянутым переключение на пониженную передачу, мотор работает внатяг, что и приводит к экономии топлива. Второй режим более динамичный: мотор крутится резвее, вверх передачи переключаются чуть позже, быстрее разгоняя автомобиль, а вниз – чуть раньше. Диапазона передаточных чисел у 12-ступенчатой коробки Volvo I-Shift от 14,94 до 1,0 для седельного тягача вполне достаточно, ездить с ней очень удобно.

Возможные проблемы с коробками, оснащенными двумя сцеплениями


Не факт, что ресурс фрикционных накладок дисков сцепления будет выше в два раза. Кроме того, нажимная пружина «корзины» будет с хорошим усилием, причем постоянно, давить на маховик и, соответственно, на коленвал. Упорные подшипники (кольца) коленвала, которые обычно на иномарках объединены с парой коренных вкладышей, такой интенсивной работы не выдержат, тем более что и мотор, и коробка должны ходить на тяжелом грузовике больше миллиона километров. То есть этот узел двигателя придется серьезно модернизировать.
Выжимной подшипник постоянно нагружен, работает без отдыха, даже когда в коробке включена нейтральная передача. Смазка в подшипнике – и та должна быть значительно долговечнее, иначе от непрекращающейся работы, от перегрева вытечет из подшипника. Поэтому выжимной – тоже должен быть особым.
Если из-за какой-то мелочи откажет привод одного сцепления, то, получается, будут включены две передачи сразу. В обычных КП от такого «переключения» разрывало картер коробки…
Бесполезно сравнивать по ресурсу коробки типа Volkswagen DSG и I-Shift Dual Clutch. Дело в том, что на грузовике больше места под исполнительные механизмы, а кроме того – есть пневмосистема. Это надежнее, чем гидравлика, и с помощью сжатого воздуха проще создавать требуемое для переключения передач усилие.

Применение двухступенчатого турбонаддува

С помощью системы двухступенчатого турбонаддува можно значительно увеличить давление наддувочного воздуха для подачи в цилиндры двигателя и тем самым увеличить его удельную мощность. В Европе двойной турбонаддув называется Twin Turbo, или Biturbo. Первоначально система Twin Turbo предназначалась для уменьшения инерционности работы одной большой турбины, для недопущения возникновения «турбоямы». Позже систему начали применять для снижения уровня вредных выбросов в ОГ, а также для уменьшения расхода топлива. Часто применяют два турбокомпрессора разного размера, установленные последовательно на выпускном и впускном трактах. В системе используется клапанное регулирование потока отработавших газов и нагнетаемого воздуха. В последнее время кроме различных спорткаров две турбины применяют на двигателях серийных легковых автомобилей. Одними из первых, в начале 2000-х, систему Twin Turbo начали использовать Subaru, BMW, Opel. На дизельных двигателях – Сummins и MAN. У дизелей MAN двухступенчатый турбонаддув нашел применение на четырехцилиндровых двигателях D08 уровня Евро-4 в 2005 году. Сейчас Twin Turbo устанавливают на «четверках» мощностью свыше 220 л. с., а также на «больших» моторах D2066 объемом 10,5 литра и 12,4-литровых D2676, на новом семействе MAN D38.

Историческая справка

Есть легенда, что коробку передач с двойным сцеплением изобрел не кто нибудь, а личный шофер Николая Второго, ставший затем завгаром царского гаража, Адольф Кегресс, тот самый, который разработал «мягкий» гусеничный движитель. Но тот Dual Clutch предназначался не для Rolls-Roys, на котором потом возили В.И. Ленина, а для грузовых Citroen – гораздо позже, в 30-х годах, участвовавших в пробегах через пески Сахары. Потом что-то подобное применяли на каких-то танках или бронетранспортерах, а в 90-х годах об этой схеме вспомнили и стали применять в автомобилях Формулы 1. Нужно было как можно быстрее переключать передачи во время гонки. В 2003 году 7-ступенчатую коробку с двумя сцеплениями установили на супермощный Bugatti Veyron, и в том же году был налажен выпуск значительно более демократичного Volkswagen Golf с 6-ступенчатой коробкой DSG. Эти коробки были со сцеплениями, работающими в масляной ванне, с двумя выжимными подшипниками, а управление осуществлялось гидравликой. Вариант для Ford обрел сухие сцепления.
В новейшей истории первым грузовиком с коробкой с двойным сцеплением стал Mitsubishi Fuso Canter, на который японцы в конце 2000-х годов начали устанавливать шестиступенчатую коробку. Напомним, это развозной грузовик грузоподъемностью около 5 тонн. Но сравнивать коробку японского грузовика с легковыми коробками типа Volkswagen DSG не совсем корректно. Коробки легковых переднеприводных автомобилей – двухвальные (если все же считать два первичных вала за один), а у грузовика – трехвальные. Интересно, что компания ZF еще в 2010 году продемонстрировала для тяжелых грузовиков автоматические коробки с двумя сцеплениями, но так ни на одну машину ее еще серийно не адаптировала. Совершенно новая разработка ZF, представленная на IAA-2014, – модульный агрегат трансмиссии ZF Trakson. Там тоже есть модуль с двумя сцеплениями. А новый Volvo FH стал действительно первым тяжелым грузовиком с коробкой Dual Clutch.



reis.zr.ru

Volvo Fh26 750. Неукротимая шведская мощь.

Пост по просьбе френда vlpolynov. А просил он рассказать о тягачах Volvo. О всех сразу писать не хотелось, и я выбрал самый-самый Volvo Fh26 750. Этот тягач гордо носит титул самого мощного тягача в мире.

У каждого европейского производителя в модельной линейке есть тягач с повышенной мощностью двигателя. Это результат развернувшейся в середине восьмидесятых негласной борьбы европейских производителей за титул производителя самого мощного тягача в мире. Volvo включился в эту гонку в 1987 году. Первый сверхмощный Volvo имел двигатель мощностью в 470 л.с. С той поры сменилось не мало поколений тягачей, менялись лидеры в гонке за мощностью. Сейчас в лидерах ходят две компании Scania и Volvo. Не так давно титул принадлежал Scania. Тягач этой фирмы имел двигатель в 720 л.с. Конкуренты из Гётеборга ответили в начале прошлого года. Volvo Fh26 750 имеет двигатель на целых 30 л.с. мощнее, то есть на целый Запорожец.

Двигатель Volvo Fh26 750 шестицилиндровый, рядный, с турбонаддувом, рабочий объем - 16 литров, мощность - 750 л.с, максимальный крутящий момент - 3550 H.м. Коробка передач - автоматизированная, I-SHIFT, 12 скоростей.

Одна из изюминок новой серии Volvo Fh26 - независимая подвеска на двойных поперечных рычагах IFS. Такая подвеска будет доступна как опция со следующего года.

На тягача установлено множество электронных систем, помогающих водителю управлять техникой. Также имеется специальная компьютерная система собирающая информацию об износе узлов и агрегатов и передающая эти данные в сервисный центр фирмы.

В прошлом году Volvo Fh26 получили новую кабину. Как утверждают эксперты, более просторную. На Volvo Fh26 750 ставится кабина в самой топовой комплектации, черного, антрацитного колера. Такой окрас отличительная черта тягачей Volvo с самым мощным двигателем.

Конечно, столь мощный и дорогой тягач как Volvo Fh26 750 массовым быть не может. Обычному перевозчику техника такой мощности без надобности. Это больше имиджевая вещь. Фирма Volvo показывает свою способность разрабатывать и производить такую сложную технику. Ну а фирме-перевозчику такой тягач больше нужен для рекламы, чем для дела. Обычные фуру такой тягач будет таскать играючи. Больше Volvo Fh26 750 подходит для транспортировки строительной техники или неделимых грузов.














amonov.livejournal.com

Volvo FH/Fh26. Четвертая высота | 5koleso.ru

Volvo Trucks постоянно совершенствует свои грузовые автомобили. На этот раз обновлению подверглась линейка тяжелых грузовиков серии FH и Fh26


© Volvo Trucks

  • ПОЛНАЯ МАССА: в составе автопоезда до 60 тонн.
  • НАЧАЛО ПРОДАЖ: осень 2008 года.
  • ЦЕНА: На 4–5 тыс. евро дороже предыдущей модели.

Volvo Trucks постоянно совершенствует свои грузовые автомобили. На этот раз обновлению подверглась линейка тяжелых грузовиков серии FH и Fh26. Это уже четвертое поколение FH, которое выпускается с 1993 года.

Грузовики серии Volvo FH уже стали бестселлером среди грузовых автомобилей для дальних перевозок, а тягачи Fh26 являются флагманом марки Volvo Trucks как автомобили с самыми мощными двигателями. Первое поколение FH появилось в 1993 году. С тех пор оно неоднократно подвергалось модернизации. И вот в начале лета 2008 года компания Volvo Trucks представила публике обновленную модель тяжелых грузовиков FH и Fh26. Местом для знакомства с новинкой по традиции был выбран полигон Volvo Trucks в Гетеборге, куда пригласили специалистов и прессу.


© Volvo Trucks

Оснащение грузовиков Volvo всегда было достойным, и серия FH — не исключение. Какие же новшества в четвертом поколении грузовиков FH и Fh26? Ответы на эти вопросы мы получили во время теоретической части знакомства с новинками. По словам специалистов Volvo Trucks, новое поколение FH создавалось для того, чтобы еще более удовлетворить запросы водителей и грузоперевозчиков. Среди многих уникальных особенностей, серия новых грузовиков Volvo характеризуется специально разработанным внутренним дизайном кабины, обеспечивающим чрезвычайно высокий комфорт для водителя. Кроме того, Volvo делает большой упор на безопасность, что и не удивительно, ведь безопасность всегда была преобладающей характеристикой Volvo с момента зарождения компании. Что касается технической части автомобилей серии FH (силовых агрегатов, КП, мостов), то здесь практически никаких изменений. Еще одним новшеством стало то, что компания Volvo разработала интенсивную программу обучения водителей грузовиков, включающую в себя курсы экономичного вождения и безопасности дорожного движения.

Внешние отличия обновленной модели FH и Fh26 от предшественницы минимальны. Новыми деталями стали иные солнцезащитный козырек и решетки воздухозаборника, а также фары, которые разделены теперь на две части, верхнюю и нижнюю, последняя из которых защищена специальным стеклом. Фары устанавливают ксеноновые или биксеноновые, чтобы автомобиль был более заметным на дороге. В отделке присутствуют хромированные детали, а решетка радиатора окрашена не в цвет кабины. Что же касается интерьера кабины, то он разрабатывался с учетом результатов опросов водителей и полностью обновился. Новый интерьер предлагает больше удобства во всех аспектах, как во время движения, так и во время остановок на отдых. В автомобиле установлено эргономическое водительское сиденье высшего класса, с пневматической подвеской, вентилируемыми подушкой и спинкой и широким диапазоном регулировок. Рулевое колесо и подлокотники с кожаной обивкой. Обновленная приборная панель стала более округлой и эргономичной и имеет больше вещевых отсеков рядом с водительским креслом. Хорошо читаемые приборы пополнились указателем уровня жидкости AdBlue. Модернизированный рычаг переключения КП I-Shift и Powertronic с более удобной ручкой перемещен дальше от сиденья, чтобы дать водителю больше свободного места. Новые верхние вещевые отсеки позволили увеличить высоту и полезный объем кабины. В верхней части кабины, слева от водителя, предусмотрено место для установки TV с плоским экраном. Для удобного просмотра во время отдыха или обеда водитель может пересесть на пассажирское кресло, которое теперь поворачивается на 90° и откидывается на 15°. Что касается обеспечения отдыха, то среди новых дополнений это нижняя спальная полка с более широкой центральной секцией и регулируемой спинкой. Вещевые отсеки с облегченным доступом под спальной полкой предлагают больший объем и универсальность, включая холодильник и даже сейф (опция).


© Volvo Trucks

Новая система внутреннего освещения состоит из нескольких источников и передовой системы регулирования, включающей в себя реостат для регулирования освещения, что позволяет освещать и адаптировать яркость к потребностям водителя. Для обновленной серии FH и Fh26 предусмотрена мощная аудиосистема с возможностью подключения USB, MP3, а также внешних аудиоисточников и мобильного телефона с функцией Bluetooth.

Для обновленных FH и Fh26 предусмотрены целый ряд систем безопасности. Одной из них стала система предупреждения уставших водителей, которая использует камеру для наблюдения за движением автомобиля относительно дорожной разметки. Если движение потеряло четкость и начинаются пересечения линий разметки, то подается звуковой сигнал или текстовое предупреждение.
Чтобы облегчить задачу водителя при перестроении из одного ряда в другой, предусмотрена система помощи при смене полос движения. Она помогает увидеть другие автомобили в мертвых зонах с пассажирской стороны. В передней балке и нижней части кабины с правой стороны стоят датчики, и если водитель при перестроении не заметит другой автомобиль, находящийся в мертвой зоне, на передней стойке появится предупреждение в виде светового сигнала. Система работает только при включенном указателе поворота.

Повороты в темное время суток также представляют опасность, поэтому на обновленные модели FH и Fh26 устанавливают поворотные фонари, которые освещают край дороги и обочину. Они включаются автоматически вместе с указателем поворота на скорости менее 30 км/ч.

Система курсовой устойчивости ESP до недавнего времени предлагалась только для тягачей. Компания Volvo стала первым из производителей грузовиков, которая начала устанавливать ESP на автомобили с колесной формулой 6х2 с прицепами. Подавая тормозное усилие на колеса прицепа, ESP в определенных ситуациях помогает стабилизировать весь автопоезд и предотвращает опрокидывание или складывание состава. ESP также будет доступна для тягачей, буксирующих несколько прицепов.
Еще одним новшеством для обновленной серии грузовиков FH и Fh26 стало то, что на них устанавливают датчик дождя, который автоматически регулирует скорость работы стеклоочистителей. К сожалению, многие из этих систем идут как опция и не входят в стандартную комплектацию.


© Volvo Trucks

Для тест-драйва было предоставлено порядка десяти грузовиков обновленной серии FH и Fh26. Это грузовики с колесной формулой 4х2, 6х2 и 6х4 с разными по мощности двигателями. Нам удалось опробовать модели FH 520 4х2Т и Fh26.540 4x2Т. В принципе, это практически одинаковые автомобили, разница лишь в мощности двигателя. Усаживаясь в водительское кресло, обращаем внимание на то, что интерьер FH в чем-то схож с интерьером легковых автомобилей. Все органы управления под рукой, приборы хорошо читаются. Тронуться с места не составляет никакого труда, так как тестируемые новинки оборудованы полуавтоматической системой переключения передач I-Shift. Динамика разгона хорошая: автомобиль уверено набирает скорость, несмотря на то, что загружен до полной массы. Управлять грузовиком довольно легко из-за отсутствия необходимости переключения передач. И все же исчерпывающе получить удовольствие от вождения машин не удалось. Маршрут, по которому нам пришлось проехать, был недостаточен для этого и состоял практически из одних поворотов, поэтому двигаться приходилось со скоростью не более 40 км/ч. При такой скорости протестировать работу многих систем просто нереально.


© Volvo Trucks

Подводя итог нашему знакомству с обновленной серией грузовиков Volvo FH и Fh26, можно сделать вывод, что это отличные современные автомобили, отвечающие всем необходимым требованиям комфорта и безопасности. Надеемся, они займут лидирующее место на рынке среди одноклассников. Остается подождать, чем ответят конкуренты.

Конкуренты Volvo FH/Fh26: Mercedes-Benz Axor/Actros, MAN TGX, Iveco Stralis/Trakker, DAF XF105, Renault Premium, Scania P/G/R-series.

Достоинства и недостатки

+ Отличная эргономика рабочего места водителя, хорошая и предсказуемая управляемость.

- Почти все системы безопасности являются опцией.

Технические характеристики

Массогабаритные параметры

Volvo FH

Volvo Fh26

Колесная формула

4х2, 6х2, 6х4

4х2, 6х2

Полная масса, кг

19 000 – 40 000

19000-40000

Полная масса автопоезда, кг

до 60 000

До 60 000

База, мм

3000-4100

3700-4600

Двигатель

Модель

D13A Euro 5

D16E Euro 4

Тип

дизельный, рядный, 6-цилиндровый

дизельный, рядный, 6-цилиндровый

Рабочий объем, л

13

16,1

Мощность л.с.

440, 480, 520

540, 580, 660

Трансмиссия, шасси

Коробка передач

I-Shift V2512AT

I-Shift V2812AT

Подвеска передних колес

рессорн., пневматич.

рессорн., пневматич.

Подвеска задних колес

пневматическая

пневматическая

Тормоза

пневматич., дисковые, с ABS, EBS,
ESP

пневматич., дисковые, с ABS, EBS,
ESP

5koleso.ru

Поговорим о Volvo Fh26 750 л.с. (фото, видео)





В этом 2012 году Volvo Trucks начинает серийное производство самого мощного флагмана Volvo FH-16 с 750 л.с. И тогда же Вольво будет праздновать 25 летие с момента запуска первого запуска дизельного двигателя D16 которое состоялось в 1987 году. Чтобы понять, что изменилось за эти годы, у Вольво, английский отраслевой журналист Брайан Уэзерли, член международного жюри Truck of the Year от Великобритании, был приглашен за руль старого грузовика поколения Volvo F16 470 и нового грузовика Volvo Fh26 750. Старый и новый тягач встретились на одной трассе, для сравнения их показателей. Грузовики проехали по дороге длиной 2200 м, расположенной за пределами Йончепинга, с углом наклона, равным 7%.
Кстати сам Брайан Уэзерли был одним из тех журналистов, который в 1987 году присутствовал на премьере Volvo F16 470 и сохранил самые лучшие воспоминания об этой модели и ее ходовых качествах. Однако, новое поколение Volvo Fh26 750 еще с большей легкостью справился с 7% подъемом. И Брайан отметил внушительный прогресс достигнутый компанией Volvo за эти годы.



Видео (при необходимости выберите субтитры на русском языке: красная кнопка с надписью "сс" в нижней части видео):







В 1987 г. появился первый Вольво Ф16 - первый в мире грузовой автомобиль с 16-литровым двигателем, мощность которого 470 л.с. С тех пор рынок требовал разработок все более мощных и в тоже время экономичных грузовых автомобилей.

Речь президента и исполнительного директора компании Volvo Trucks Стаффана Юфорса:
«С появлением Volvo Fh26 750 мы можем предложить клиентам грузовой автомобиль с максимальной производительностью, экономичным потреблением топлива и чрезвычайно малыми выбросами вредных веществ в атмосферу. Это бескомпромиссная комбинация для самых сложных операций по перевозке тяжелых грузов»

Производительность, экономичное потребление топлива и забота об окружающей среде

Новый двигатель использует все те же технологии что и предшественник, это 16-литровый дизельный двигатель мощностью 750 л.с.он 6-ти цилиндровый с верхним распредвалом, четырьмя клапанами на цилиндр и насос-форсунками. Несмотря на то что расход остался прежним, он оптимизирован для увеличения мощности и крутящего момента. Этот двигатель мощностью 750 л.с. предлагается в двух вариантах: стандарта Евро-5 и стандарта EEV («Enhanced Environmentally-friendly Vehicle», или «усовершенствованный экологически чистый автомобиль») с еще меньшими выбросами выхлопных вредных газов.

Автоматизированная система переключения передач I-Shift входит в стандартную комплектацию и модифицирована для более высокого крутящего момента двигателя. Полный список задних мостов включает мосты для тяжелых комбинированных грузов весом до 250 тонн. Для дальних перевозок с экономичным расходом топлива, в качестве альтернативы,  теперь предоставляется одиночный мост RS1360.

Ходовые качества и производительность Volvo Fh26 750

Новый двигатель мощностью 750 л.с. с крутящимся моментом 2800 Нм при скорости вращения 900 об/мин, после чего кривая крутящего момента резко идет вверх и достигает пика 3550 Нм при скорости вращения 1050 об/мин, а затем выравнивается до 1400 об/мин. Это все позволяет новым тягачам сохранять высокую скорость движения даже на самых крутых горных подъемах.

Как говорит Хайдер Вокил, менеджер Volvo Trucks по продукции:
«Чем больше мощности в вашем распоряжении на низких оборотах, когда вы трогаетесь с места с тяжелым грузом, тем меньше нагрузка на двигатель и потребление топлива. Это, в свою очередь, обеспечивает превосходные ходовые качества»

Как вы уже поняли, новый Volvo Fh26 750 л.с. предназначен как для перевозок тяжелых грузов, в короткие сроки, и холмистые или горные условия ему не помеха.

«Главное для большинства заказчиков грузовых автомобилей Volvo Fh26 - перевезти как можно больше тонн груза в кратчайшие сроки. Однако многим заказчикам требуется быстрая транспортировка ценных грузов и свежих продуктов на большие расстояния в условиях местности с меняющимся ландшафтом в сочетании со своевременной доставкой», - объясняет Х. Вокил.

Для тяжелых грузов - мощные грузовые автомобили

Источник: blog.auto-sklad.com

blog.auto-sklad.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
