Volcano v20: Тепловентилятор Volcano V20

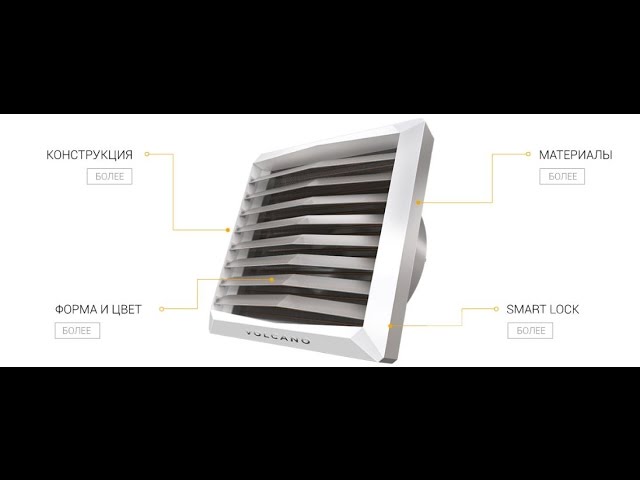

Тепловентилятор Volcano V20

Тепловентилятор Volcano V20 (mini) – это очень компактное решение из области современных агрегатов отопления различных по применению помещений. Воздушно-отопительный агрегат Volcano V20 (mini) вобрал в себя только лучшие показатели качества, такие как европейский стандарт сборки, продуктивная работа и приятный дизайн.

Тепловентилятор Volcano V20 (mini) проводит нагревание воздуха в помещениях ограниченных по площади. Это могут быть как бытовые, так и мелкие промышленные объекты. Модель работает за счёт нагнетания тёплых потоков из воздуха помещения. Это очень важно, т.к. никаких дополнительных отводов на улицу не требуется, что способствует более качественной продуктивности, экономии ресурсов, свободного пространства и электроэнергии.

Автоматически-подвижные жалюзи корректируются специальными выносными регуляторами, что способствует подаче воздуха в четырёх направлениях. Воздушно-отопительный агрегат Volcano V20 (mini) может работать как отдельное устройство, так и в комплектации с другими агрегатами отопления.

AC наличие 3-скоростного электродвигателя. EC — энергосберегающий двигатель (требуется преобретать отдельно контроллер).

Технические характеристики воздушно-отопительного агрегата Volcano V20 (mini):

• Число рядов нагревателя: 2
• Теплоноситель: вода
• Max расход воздуха: 2000 м³/ч
• Тепловая мощность: 3-20 кВт
• Масса Volcano Mini:  9,8 кг
• Габариты: 570 х 515 х 313 мм
• Напряжение сети:  220 В, 50 Гц
• Мощность двигателя:  0,124 кВт
• Max Сила тока:  0,54 A
• Рабочее давление:  1,6 мПа
• Двухрядный теплообменник
• Max температура теплоносителя:  120 °C
• Объем теплоносителя в теплообменнике:  1 л
• Диаметр патрубков теплообменника:  20 мм
• Max расстояние обогрева:  14 м (направляющие жалюзи с пониженным сопротивлением потока)
• Защищенность двигателя:  44 IP
• Частота вращения:  1350 об/мин

Области применения тепловентиляторов Volcano V20 (Mini)

• Птицефабрики
• Промышленные предприятия
• Супермаркеты
• Спорткомплексы
• Склады
• Сельскохозяйственные помещения
• Автосалоны и рынки

Главные преимущества воздушно-отопительного агрегата Volcano V20 (mini):

• Качественно корпусное исполнение из удароустойчивого полимера, который подвергается коррозийным образованиям;
• Приятный внешний вид, незамысловатый дизайн, идеально подходящий под любой интерьер;
• Осевой вентилятор способен показывать высокую статистику по производительности;
• Для качественной работы тепловентилятора необходимо небольшое количество электроэнергии, что станет залогом экономии ваших средств;
• Бесшумная работа агрегата благодаря особому исполнению подшипников и алюминиевых лопаток;
• Монтаж тепловентилятора возможен под любым углом;
• Гарантия на 5 лет, с возможностью замены на новый агрегат, если поломка произошла в течении гарантийного срока!

Преимущества тепловентилятора Volcano V20 (mini) перед обычным отоплением:

• Компактное исполнение тепловентилятора VOLCANO V20 (mini) обогревает значительную площадь помещения без привлечения вспомогательного оборудования;
• Процент тепловой инертности небольшой за счёт незначительного содержания воды в системе установки;
• Возможность подключаться к вентиляции, проводя как обогрев, так и охлаждение комнат;
• Теплые струи воздуха равномерно расходятся по помещению, благодаря рабочему вентилятору;
• Воздушно-отопительный агрегат не оставляет продуктов отходов или сгорания;
• При относительно небольших потреблениях электроэнергии тепловентиляторы всё равно намного мощнее других вариантов отопления;
• Работа агрегата не вредна и экономна, в отличие от инфракрасных и электрических аналогов.

Тепловентилятор Volcano V20

Компактное нагревательное устройство мощностью 3-20 кВт благодаря уникальному полипропиленовому корпусу обеспечивает безопасность эксплуатации и отличается стойкостью к любым механическим повреждениям.

Пожизненная гарантия на корпус в стандартной версии устройства.

Агрегат поставляется с тремя комплектами панелей с различной графикой.

Обогрев помещения:

• до 150 кв.м., при высоте потолков 3 м,
• до 80 кв.м., при высоте потолков 4-6 м



Тип установки	Настенный/потолочный
Количество рядов нагревателя	2
Макс. расход воздуха	2000 м3/ч
Диапазон мощности нагрева	3–20 кВт
Макс. температура теплоносителя	120°С
Макс. рабочее давление	1,6 мПа
Макс. дальность струи воздуха	14 м
Объем воды в нагревателе	1,05 дм
Диаметр присоединительных патрубков (наружная резьба)	3/4″
Масса без воды	9,8 кг
Напряжение питания	1~ 230 В/50 Гц
Мощность двигателя	124 Вт
Частота вращения двигателя	1310 об./мин
Класс защиты двигателя	IP 44 (Защита от брызг воды и инородных тел более миллиметра)



Управление

Монтаж

В зависимости  от параметров и назначения помещения выбирается вариант размещения тепловентиляторов Volcano:

ПОТОЛОЧНЫЙ		НАСТЕННЫЙ

Расстояние от стен

При размещении тепловентилятора важно учитывать рекомендованные расстояния от стен:

Способы крепления

Возможны различные варианты крепления как на стену, так и на потолок при помощи крепежной консоли:



VOLCANO VR mini VTS EUROHEAT (1-4-0101-0165)

VOLCANO VR mini VTS EUROHEAT (1-4-0101-0165)

​

Model (Модель) 1-4-0101-0165 тепловентилятор компактный

Воздухонагреватель VOLCANO V20 mini мощностью от 3 до 20 кВт
с двухрядным теплообменником и воздушным потоком с расходом до 2100 м3/ч.

---

Аналог

VOLCANO V20 №1 (более экономичный на 7%):

• VOLCANO VR mini

  AC NEW  VTS Group (3-20 кВт, 1100-2100 м3/час)

• — мод. 1-4-0101-0445

---

​Аналог

VOLCANO V20 №2 (более экономичный на 23%):

• VOLCANO VR mini

  ЕC NEW  VTS Group (3-20 кВт, 1100-2100 м3/час)

• — мод. 1-4-0101-0455

---

---

Воспользуйтесь

ПРОГРАММОЙ подбора
чтобы рассчитать количество Волкано VR мини и узнать
мощность котла для Вашего помещения

---

Заказать VOLCANO V20 сейчас: +7-977-815-77-49

---

Особенности эксплуатации Volcano V20 mini

Среди воздушно-отопительных агрегатов, работающих на подогретой до 50-90°C воде, выделяются тепловентиляторы серии Volcano V, а в частности тепловентилятор с двухрядным теплообменником V20 mini. В основе работы тепловентиляторов заложен принцип нагрева и перемешивания воздушных потоков внутри здания, не захватывая холодный воздух извне. Тепловентилятор Volcano V20 mini перемешивает тёплый воздух внутри отапливаемого объёма помещения. Особенность конструкции направляющих жалюзи даёт прекрасную возможность направить струю тёплого воздуха именно в ту часть помещения, где это необходимо.

---

Диапазон тепловой мощности, кВт	3-20
Напряжение питания, В	220
Электропотребление двигателя, Вт	38-124
Количество рядов нагревателя	Двухрядный
Объем воды в теплообменнике, л	1,05
Максимальная температура теплоносителя, С0	120
Максимальное давление теплоносителя, атм	16
Материал корпуса	EPP
Максимальный ток, A	0,54
Расход воздуха (производительность), м3/ч	700-2000
Максимальная высота подвеса, м	8
Габариты, мм: ШхВхГ	515х313х570
Диаметр патрубков для подключения теплоносителя	3/4″
Вес, кг	9,8
Уровень шума, дБ (А)	28,8 — 52,3
Защита от влаги	IP 44
Дальность обдува (длина струи потока поздуха), м	до 14

---

Сертификат соответствия сделано в Европе PDF (0. 18 Kb)Сертификат соответствия сделано в России PDF (0.18 Kb)Инструкция по эксплуатации на тепло-вентиляторы VOLCANO PDF (0.9 Mb)Инструкция по монтажу тепловентилятра PDF (0.18 Kb)Электические схемы подключения конфигураций VOLCANO PDF (0.18 Kb)

---

Описание

---

Воздушно-отопительный агрегат VOLCANO удовлетворяет всем требованиям взыскательных потребителей.

---

• Тихая работа
• Безаварийность
• Высочайшая эффективность

---

Агрегат VOLCANO является интегральной частью современной системы отопления объектов среднего и огромного объема.

---

При помощи VOLCANO можно исключить недогрев отдельных частей помещения, установить равномерную температуру и исключить
негативное воздействие наружных атмосферных причин.

---

Корпус	Направляющие жалюзи	Консоль	Монтаж
высокая температурная и коррозионная стойкость эстетичный дизайн корпус из полимерных материалов полная экологичность и рециклинг пожизненная гарантия на корпус	направление струи теплого воздуха в четырех направлениях оптимальная дальность струи воздуха	возможность регулировки по вертикали на угол ±20° для облегчения монтажа консоль разделена на части: основание + держатель	быстрый, простой и эстетичный монтаж легкая и современная конструкция монтажной консоли возможность поворота агрегата после монтажа в пределах 00 — 600
Осевой вентилятор		Автоматика
высокая эффективность при низком уровне потребления электроэнергии регулирование расхода воздуха в широком диапазоне профиль алюминиевых лопаток и качественные подшипники, обеспечивают бесшумную и эффективную работу оборудования		комплектующие элементы от ведущих мировых производителей простые, надежные и функциональные решения по регулированию

Volcano V20 — Конвексис

Лучшим оборудованием, способным подогреть воздух в помещении до определенной температуры за счет 90-градусной воды, являются аппараты Volcano VR (EuroHeat). Для нормальной работы им не нужен уличный воздух, так как они используют воздух, имеющийся в помещении. Помимо поддержания заданной температуры в автоматическом режиме, аппараты Volcano VR способны распределять теплый воздух. Для этого агрегаты Volcano VR (EuroHeat) оснащены вентилятором и специальными жалюзи. Благодаря ним воздух может быть направлен практически в любую часть помещения.

По техническим характеристикам аппараты Volcano VR (EuroHeat) предназначены для средних и крупных помещений, причем справляются они со своей задачей очень быстро и достаточно эффективно. Тепловентиляторы Volcano VR подходят и для производственных помещений (мастерские, заводы, автосервисы), и для небольших торговых точек (розничных магазинов, супермаркетов, оптовых магазинов и т.д.).

За счет автоматического контроля за температурой воздуха аппараты Volcano VR способны без помощи человека отапливать помещения, при этом поддерживая температуру на нужном уровне. Такая особенность делает аппараты Volcano VR (EuroHeat) актуальными для использования в складских помещениях. При этом объем склада не имеет значения, так как аппарат Volcano VR (EuroHeat) способен работать с различными помещениями, например, Volcano VR 1 имеет мощность 10-30 кВт, а Volcano VR 2 — 30-60 кВт. Кроме как мощностью, они отличаются размерами.

Благодаря Volcano VR температура на складе (и в любом другом помещении) находится на определенном уровне на протяжении всего времени. Это позволяет хранить на складе любые типы товаров: от промышленных и пищевых, до любых потребительских. Стоит также сказать, что система отопления Volcano VR (EuroHeat) обходится владельцу помещения намного экономичнее, чем любое другое оборудование.

Чтобы обогреть помещение, оборудование выпускает теплый воздух на далекие расстояния при помощи встроенного вентилятора. Мощность теплого потока значительно сокращает время прогрева помещения, а вентилятор позволяет быстрее перемешать холодный и теплый воздух. Скорость всех действий обеспечивает поддержание нужной температуры на протяжении всего времени работы аппарата Volcano VR. Все эти особенности как раз подходят для различных сельскохозяйственных объектов, в том числе для птицеферм, животноводческих объектов, а также теплиц. В них тепловентиляторы Volcano VR (EuroHeat) просто незаменимы, ведь теплый воздух основная составляющая их существования.

Так как аппараты Volcano VR (EuroHeat) нередко используются в помещения с повышенной влажностью или содержанием едких веществ, корпус тепловентилятора выполнен с применением наиболее устойчивых материалов перед коррозией и различными агрессивными средами.

Водяной тепловентилятор VTS Volcano V20

Страна изготовления	Россия
Производитель	VTS Euroheat
Класс защиты оболочки	IP54
Макс. тепловая мощность, кВт:	20
Тип теплоносителя:	Вода / антифриз
Параметры питающей сети, В/Гц:	220/50
Тепловая мощность при t носителя 80°C, кВт:	13. 2
Расход воздуха, м³/ч:	700 — 2000
Отапливаемый объем, м³	357
Потребляемая мощность эл. двигателя, Вт:	0.124
Присоединительные размеры патрубков:	3/4″
Комплект поставки:	Изделие, Паспорт, Монтажный кронштейн
Тип монтажа:	Настенный, Потолочный
Габаритные размеры (Д*Ш*В), мм:	570 × 313 × 515
Вес, кг:	9. 8
Эффективная длина струи до, м:	14
Максимальный ток, А:	0.54
Частота вращения вентилятора, об/мин:	1350
Подогрев воздуха на, °С:	20
Звуковое давление на расстоянии 5м, дБ:	52. 3
Гарантия, мес:	60

Volcano V20 ( Volcano mini)
