Vogel Noot

Вернуться к: Стальные панельные радиаторы

Задайте вопрос по этому товару

Описание

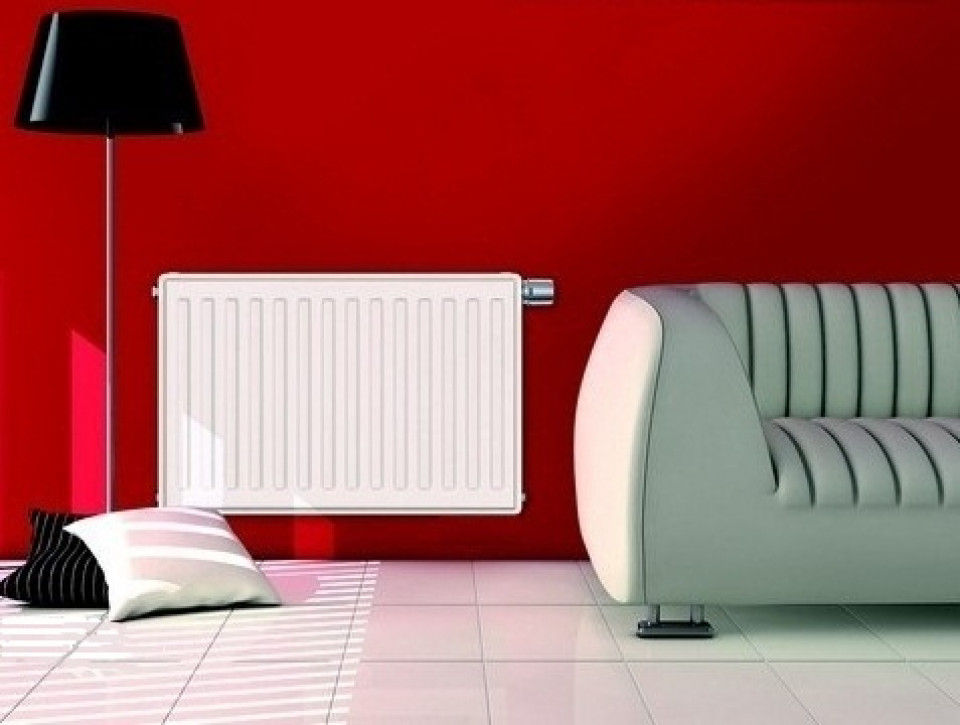

Стальные панельные радиаторы VOGEL NOOT

Предназначены для систем отопления с рабочим давлением до 10 бар. Панели радиатора изготавливаются из стали толщиной 1,2 мм, что дает прибору небольшой вес и малую тепловую инерцию. При производстве приборы проходят следующие этапы обработки: обезжиривание, травление, фосфатирование, антикоррозийную подготовку, грунтовку, порошковую окраску в белый цвет (RAL 9016). Стальные панельные радиаторы VOGEL NOOT выпускаются с боковой подводкой G1/2′ — тип 11К, 21К, 22К, 33К и нижней подводкой G3/4′ – тип 11KV, 21KV, 22KV, 33KV. Первая цифра в обозначении типа – это количество панелей, вторая – количество конвективных пластин, буква К обозначает модель с боковым подключением, сочетание букв KV – модель с нижним подключением.

Радиаторы оснащены монтажными скобами (2 пары при длине до 1600 мм, 3 пары – свыше этой длины) на тыльной стороне прибора. Панельные радиаторы модели KV укомплектованы встроенным термостатическим вентилем, предназначенным для установки термостатической головки следующих производителей: Oventrop, Danfoss, Herz, Honeywell. Для крепления стальных радиаторов к стене необходим монтажный комплект FBW1012ZE (при длине до 1600 мм) или FBW1013ZE (при длине от 1600 мм).

Радиаторы VOGEL&NOOT в Москве
Компания «Тепломаркт» предлагает первоклассные стальные панельные радиаторы австрийского производства. Изделия концерна Vogel&Noot известны во всем мире: этот прославленный производитель создает тепловое оборудование уже более 70 лет – а всего в сфере обработки стали работает более 130 лет. Стильные, надежные, высококачественные радиаторы Vogel Noot являются истинным образцом сочетания безупречного внешнего вида с высочайшими техническими характеристиками.

Гарантия на эти стальные радиаторы составляет 10 лет.

Толщина стенки изделия – 1,25 мм. Радиаторы Vogel Noot испытываются при давлении 13 бар, а рабочим давлением для них является величина 10 бар. Размерная линейка по высоте – 300, 500, 600, 900 мм. При этом длиной радиаторы могут быть от 400 до 3000 мм.

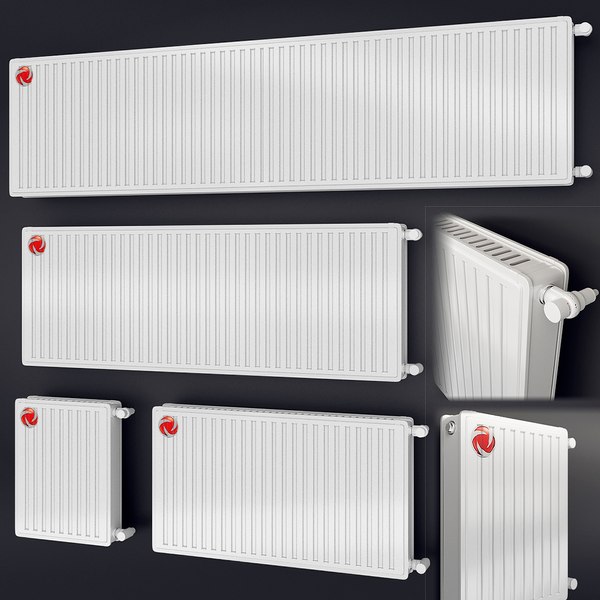

Модели стальных радиаторов Vogel Noot
Линия VONOVA
Радиаторы Vogel Noot этого типа с боковой подводкой – это простое и классическое решение. Это агрегаты с высокой теплоотдачей, компактные, оснащенные четырьмя присоединительными патрубками с внутренней резьбой 1/2″. Сменные декоративные клипсы позволяют легко оформить радиаторы под любой интерьер: доступна широкая палитра RAL и санитарные цвета.
Устройства с нижним подключением дают возможность минимизировать время и усилия, затрачиваемые на монтаж радиатора. Благодаря заводской установке термостатических клапанов, воздухоотводчиков и пробок, эти приборы можно сразу устанавливать в двух- или однотрубной системах. Они снабжены двумя присоединительными патрубками (наружная резьба 3/4″) – это вариант для донного присоединения.

Если нужен монтаж радиатора Vogel Noot с боковым присоединением, нужно произвести демонтаж термостатического клапана и заменить в клапанном блоке пластиковые пробки на никелированные или латунные, а затем – воспользоваться четырьмя присоединительными патрубками с внутренней резьбой 1/2″.
Линия VONOPLAN
Это изысканные, многофункциональные радиаторы, отличающиеся безупречно гладкой поверхностью фронтальной панели. Их можно монтировать в одно- и двухтрубные системы с легкостью и быстротой, в том числе – в качестве радиаторов с боковой подводкой. Воздухоотводчик, сливная пробка и клапан радиатора устанавливаются на эти радиаторы Vogel Noot еще на заводе. В варианте с нижней/донной подводкой эти агрегаты снабжаются парой присоединительных патрубков с наружной резьбой 3/4″ и двумя парами – с внутренней резьбой 1/2″.

Линии VONOVA H и VONOVA HV
Это специализированные радиаторы Vogel Noot гигиенической серии – они олицетворяют функциональный и чистый комфорт. Как правило, такие стальные радиаторы закупают для помещений с самым строгим гигиеническим режимом (когда исключена установка стандартных агрегатов с боковинами, верхней решеткой и конвектором) – в основном, для больниц и подобных санитарно-лечебных учреждений.

Радиаторы версии H – это изделия с боковой подводкой, HV – с нижней. Цветовое оформление возможно в широкой палитре RAL, равно как и в санитарных цветах.

Цена в прайс-листе указана без НДС.

Прайс-лист Vogel & Noot

Vogel Noot Profil — Стальные радиаторы

Тепло для всех, дизайн для каждого!

Начните вводить текст, что бы быстро найти нужные товары!

КОД:VogelNoot KV110304

Наведите на картинку для увеличения

Доставка

Варианты оплаты

Наши преимущества

Боковое подключение
Нижнее подключение
Термоголовки
Узлы подключения

Все о товаре
Описание
Характеристики

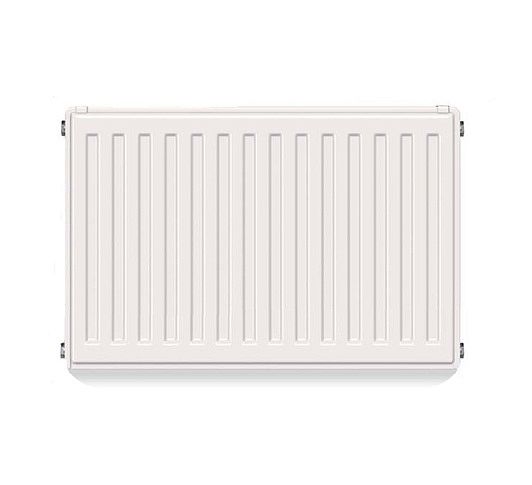

Описание товара Vogel Noot Profil

Стальные радиаторы Vogel Noot Profil. Модель Profil выполнена в классическом дизайне. Передняя панель этого радиатора имеет ребристую поверхность. Vogel Noot Profil представлен в трех типомоделях с разными вариантами подключения: боковым, нижним боковым и нижним центральным. Широкий выбор размеров и цветовых решений позволяет подобрать идеальных вариант на любой вкус.

Радиаторы отопления Vogel Noot Profil комплектуются верхней решеткой, боковыми стенками, вентилем, спускной пробкой, заглушкой и воздухотводчиком. Модели Профиль Компакт с боковым подключением комплектуются только верхней решеткой и боковыми стенками.

Покрытие

Стальные радиаторы Vogel Noot имеют глянцевое лакокрасочное покрытие, с предварительной грунтовкой. Стандартный цвет стальных радиаторов Vogel Noot Profil белый (RAL 9016). По желанию клиент может выбрать цвет радиатора из предлагаемых Vogel Noot санитарных и RAL цветов.

Поставляются батареи Vogel Noot Profil в смонтированном виде в картонной коробке и в защитной пленке.

Подключение

Vogel Noot Profil с боковым подключением (модель Компакт) предусматривает внутреннюю резьбу 4хG1/2”.

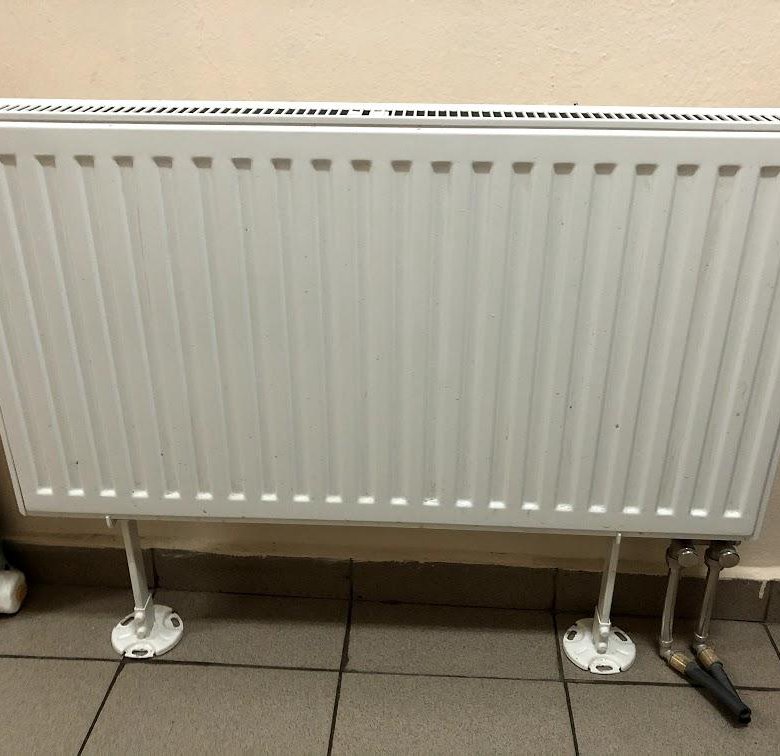

Vogel Noot Profil с нижним подключением (модель Вентиль, Т6) предусматривает наружную резьбу 2хG3/4”. Стандартно нижнее подключение предусмотрено справа (модель Вентиль) или по центру (модель Т6). По желанию клиента возможно левое исполнение, что необходимо указать при заказе. Радиаторы отопления предусматривающих нижнее подключение являются универсальными, так как имеют 4 дополнительных боковых выхода с внутренней резьбой 4хG1/2”. Также предлагаем ознакомиться с вертикальными радиаторами Vogel Noot.

Радиаторы с центральным подключением, благодаря запатентированной технологии имеют универсальные стороны. Термостатический вентиль и термоголовку можно устанавливать с любой стороны, как с права, так и слева.

Характеристики товара Vogel Noot Profil

Страна производитель:

Польша

Высота:

300 мм

Тип товара:

Радиатор Панельный

Ширина:

61 мм

Длина:

400 мм

Внешний вид:

Классический

Способ подключения:

Нижнее подключение

Материал:

Сталь

Рабочее давление:

Теплоотдача:

226 Вт

Вес:

4.91кг

Резьбовое соединение:

RA-N Danfoss

Тип подключения:

Гидравлическое

Найти похожие

Отзывы

5 из 5

Отзывов: 1

5 звёзд

100%

4 звезды

3 звезды

2 звезды

1 звезда

Сергей Борисович

11/11/2021, 11:56

Комментарий
Покупали три радиатора в новостройку. Выглядят качественно, установили, ждем зимы

Поделитесь мнением с другими покупателями

Центрально-подключенные радиаторы T6 производства VOGEL&NOOT

Т6: революция в радиаторах

Благодаря инновационной технологии центрального подключения и оптимальной энергоэффективности, Т6 устанавливает стандарты отопления помещений, комфорта и простоты использования — преимущества, которые покорят любого покупателя!

Диагональное или линейное подключение через стандартное положение подключения.

Даже если трубопровод проложен заранее, выбор радиатора можно изменить в любой момент.

Регулируемое положение термостата благодаря запатентованным направляющим.

Экономичные, привлекательные и безопасные варианты установки без ограничений.

Гибкий выбор моделей со стандартизированным расстоянием между соединением и стеной.

Трубопровод можно проложить заранее без радиатора, чтобы обеспечить беспрепятственный ход работ.

Обзор моделей

Технология T6 основана на оси симметрии радиатора, что обеспечивает безграничную гибкость. Радиаторы T6 с центральным подключением идеально симметричны. Они представляют собой идеальное сочетание дизайна и уникальных технологий. Благодаря запатентованной технологии и особой геометрии конвекционных пластин Т6 обеспечивает чрезвычайно высокую мощность нагрева. Следовательно, он способен особенно быстро нагревать помещения и гарантирует оптимальный уровень теплового комфорта.

Различные размеры и различные конструкции, касающиеся количества слоев и конвекционных листов, позволяют создать широкий спектр моделей, подходящих для различных требований.

однослойный с одним конвекционным листом
Высота	300	400	500	600	900
Длина	до 2400		до 2600		до 2000
Глубина	61

Ступени: вся общая длина начиная с 400 мм доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм внешняя резьба G 3/4 снизу по центру

Испытательное избыточное давление: 13 бар

Макс. положительное рабочее давление: 10 бар

Макс. рабочая температура: 110 °C

двухслойный с одним конвекционным листом
Высота 300 400 500 600 900
Длина до 2400 до 3000 до 2000
Глубина 80

Ступени: вся общая длина начиная с 400 мм доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм
x внешняя резьба G 3/4 снизу по центру
Испытательное избыточное давление: 13 бар
Макс. положительное рабочее давление: 10 бар
Макс. рабочая температура: 110 °C

двухслойный с двумя конвекционными листами
Высота 300 400 500 600 900
Длина до 3000
до 2000
Глубина 105

Ступени: вся общая длина начиная с 400 мм доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм
Соединения: 4 x внутренняя резьба G 1/2 и 2 x наружная резьба G 3/4 внизу по центру
Испытательное избыточное давление: 13 бар
Макс. положительное рабочее давление: 10 бар
Макс. рабочая температура: 110 °C

трехслойный с тремя конвекционными листами
Высота 300 400 500 600 900
Длина до 3000 до 2200 до 1800
Глубина 166

Ступени: вся общая длина, начиная с 400 мм, доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм 2 x наружная резьба G 3/4 снизу по центру
Испытательное избыточное давление: 13 бар
Макс. положительное рабочее давление: 10 бар
Макс. рабочая температура: 110 °C
Техническая информация
РАДИАТОР С ЦЕНТРАЛЬНЫМ СОЕДИНЕНИЕМ Т6 с приваренным набором Т-образных клапанов подходит как для двухтрубной, так и для однотрубной установки с использованием однотрубного коллектора. В дополнение к центральному подключению снизу продуманная конструкция делает возможным другие подключения, используемые в компактных радиаторах, такие как одностороннее и двустороннее подключение.
Радиаторы поставляются готовыми к двухтрубной установке и с заводской настройкой k _v, соответствующей мощности радиатора. №
Для систем централизованного теплоснабжения с большой разницей между температурой подачи и температуры обратки по запросу доступен клапанный блок, обеспечивающий точную и бесступенчатую регулировку.
A) Одностороннее подключение
B) Подключение с обеих сторон
C) Подключение сверху (Внимание: низкая производительность)
Поток Вентиляционная пробка
Возврат Сливная пробка
Заглушка
Предостережение:
При использовании РАДИАТОРА С ЦЕНТРАЛЬНЫМ ПОДКЛЮЧЕНИЕМ Т6 в качестве компактного радиатора резьбовые заглушки 3/4“ из пластика необходимо заменить на никелированные латунные заглушки (принадлежности). Доступен под номером позиции: AZ0PL000C0002000. Кроме того, необходимо снять пластиковую часть специальной вентиляционной пробки.
Конечно, также возможно изменить предварительно настроенную настройку клапана, когда оборудование работает под давлением.

Инструкции по установке:
Вентильные радиаторы VOGEL&NOOT на заводе-изготовителе монтируются для двухтрубной установки. Каждый отдельный радиатор оснащен предварительно отрегулированной клапанной вставкой, соответствующей мощности радиатора. Предустановленное значение k _v также выделено цветом на лицевой поверхности.
Обратите внимание:
Если потребуются индивидуальные настройки, предварительно установленные значения k _v можно изменить по мере необходимости. Замена правого встроенного клапана на левый не проблема в любое время. Радиатор поставляется с защитными крышками. После снятия защитного колпачка (поз. А) непосредственно на встроенный клапан (поз. В) можно установить следующие головки термостата: «RA 2000», «RAW» Danfoss, «VK» фирмы Heimeier, «D» фирмы Herz, «thera DA» от MNG и «UNI XD» от Oventrop .

1 — элемент подачи воды
2 — элемент возвратный
3 — гайка накидная
4 — крышка дроссельного винта
5 — кран шаровой 6 — резьба наружная 3/4»
В однотрубном режиме установка встроенного клапана на N.
Радиатор поставляется с защитным колпаком. После снятия защитного колпачка (поз. A) непосредственно на встроенный клапан (поз. B) можно установить следующие головки термостатов: «RA 2000» и «RAW» Danfoss, «VK» Heimeier, «theraDA» MNG. , а также „UNI XD“ от Oventrop.
Осторожно: Во время установки следите за тем, чтобы возвратный элемент (2) был установлен на возврате воды, а подающий элемент (1) – на подаче воды.
В любой момент можно легко заменить встроенный клапан с правой на левую сторону.
Загрузки
Здесь вы можете загрузить все необходимые данные в различных форматах файлов.
DXF/DWG
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И ИНСТРУМЕНТЫ
Цвета
Панельный радиатор T6 с центральным подключением доступен в 71 различном цвете.
RAL9016 Белый трафик
RAL 9010 Чисто белый
RAL 9001 кремовый белый
РАЛ 250-2 Лимонное свечение
RAL 1023 Желтый трафик
RAL 1012 Лимон желтый
RAL 1004 Золотисто-желтый
RAL 1027 Карри
RAL 6034 Пастельный бирюзовый
RAL 5014 Пастельный БирюзовыйГолубиный
RAL 5009 Лазурно-голубой
RAL 5015 Голубое небо
RAL 5017 Синий трафик
RAL 5022 Ночной синий
RAL 5002 Ультрамарин Синий
RAL 5001 Зелено-голубой
RAL 9005 угольно-черный
RAL 7021 черный серый
RAL 1033 Георгин желтый
РАЛ 2003 Пастельный оранжевый
РАЛ 2004 Чистый апельсин
RAL 3000 Пламя Красное
RAL 3005 Красное вино
RAL 4002 красный фиолетовый
RAL 4007 Фиолетовый Фиолетовый
RAL 4008 Сигнал фиолетовый
RAL 290 70 20 Лиловая дымка
RAL 290 40 45 Мистический фиолетовый
RAL 4009 Пастельно-фиолетовый
RAL 3015 Светло-розовый
RAL 3014 Античный розовый
RAL 6019 Пастельно-зеленый
РАЛ 120 80 60 Современный зеленый
РАЛ 120 70 70 E-зеленый
RAL 150 60 60 Зеленое яблоко
RAL 6033 Мятно-бирюзовый
RAL 6004 Цвет морской волны
RAL 8017 Шоколадно-коричневый
RAL 8019 Серо-коричневый
РАЛ 040 80 05 Белый кофе
RAL 7035 Светло-серый
RAL 7040 Окно Серое
RAL 7001 Серебристо-серый
RAL 7037 Пыльный серый
RAL 7030 Каменный серый
RAL 7013 коричневый серый
RAL 7015 Сланцево-серый
RAL 7016 Антрацитово-серый
RAL 7024 графитовый серый
RAL 9006 Белый алюминий
RAL 9007 Серый алюминий
Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!
S0075 Жасмин
S0091 Пергамон
S0094 Натура
S0087 Багамский бежевый
S0084 Анемон
S0077 Магнолия
S0164 Банан
S0088 Манхэттен
Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!
S0145 крем белый
S0142 Белый Текстурированный
S0141 Черный текстурированный
S0147 Анодный коричневый
S0148 Анодный черный
S0149 Анодная Натура
S0201 Металл алюминий
S0102 Металлический серый
S0146 Анодная бронза
S0104 Металл Черный
S0144 коричневый серый
S0143 Светло-серый
Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!
Маркировка CE и декларация о характеристиках (DoP)
Постановление Европейского Союза о строительных изделиях требует, чтобы строительные изделия, включая радиаторы и конвекторы без встроенного источника тепла, имели маркировку СЕ в соответствии с соответствующими согласованными стандартами на изделия EN 442 и Декларацией о характеристиках (DoP). Маркировка CE означает, что каждый продукт соответствует требованиям производственного процесса продукта в соответствии с положениями об изготовлении, тестировании и доставке. Постановление вступило в силу 1 июля 2013 года.
Продукты Rettig ICC имеют маркировку CE, а Декларация характеристик Rettig ICC и ее справочные документы, Приложения D и Приложения M, описывающие подробные характеристики продуктов, доступны в соответствии с Регламентом по строительным материалам. См. прилагаемый текущий DoP RICC и файлы связанных документов.
VDI-DATASET
Загрузите наш новый VDI-Dataset «Радиаторы и вентиляторные конвекторы» с портала BDH.
Портал BDH
Новый калькулятор тепловой мощности
Попробуйте наш новый калькулятор тепловой мощности прямо сейчас!
Попробуйте сейчас
Другие продукты VOGEL&NOOT
УЛОУ-Э2
Радиаторы колонные
Системы поверхностного отопления
Дымоходы и дымоходы
Vogel & Noot — Всемирная строительная сеть
Бренд Vogel & Noot объединяет три бренда Vogel & Noot (немецкоязычный регион и различные страны Центральной и Восточной Европы), Finimétal (Франция) и Myson (Великобритания). Каждый из этих трех брендов представляет одного из основных поставщиков на соответствующем рынке.
Vogel & Noot является поставщиком полного ассортимента для основных европейских рынков, благодаря своим передовым радиаторам Design, универсальным системам напольного отопления, энергоэффективным панельным радиаторам и радиаторам для модернизации, а также привлекательным конвекторам и отопительным стенам. не забывая о дымоходах и дымоходах.
Сочетание инновационных технологий теплоснабжения и модных дизайнерских концепций делает продукцию Vogel & Noot первоклассным решением, отвечающим самым высоким эстетическим требованиям. Но бренд также является одним из лидеров в области энергоэффективности.
Радиаторы индивидуального дизайна
Уникальная концепция поверхности коллекции New Design от Vogel & Noot дает вам более тысячи комбинаций для создания вашего индивидуального радиатора Design. Сотрудничество Vogel & Noot с ведущими дизайнерами и всемирно признанными экспертами, такими как Гарри Гаттерер из Horx Future Institute, задало новые тенденции в дизайне жилых помещений.
«Коллекция нового дизайна» от Vogel & Noot позволяет создать современный радиатор, полностью отвечающий вашим индивидуальным требованиям. В результате получается «теплая мебель» на заказ!
Модель SEWA Design радиатор от Vogel & Noot украсит ваше жилое пространство эксклюзивной атмосферой, соответствующей вашим индивидуальным дизайнерским требованиям.
Система подогрева пола FLOORTEC от Vogel & Noot — это универсальная система как для новых зданий, так и для реконструкции, поскольку она предлагает комплексные решения.
Фогель & Панельные и модернизационные радиаторы Noot, а также конвекторы и отопительные стены отличаются четким дизайном и максимальной энергоэффективностью.
В своих дымоходах и системах дымовых газов Vogel & Noot сочетает в себе функциональный дизайн и высокие технологии — 3 системных решения, отвечающих всем вашим требованиям.
Привлекательный дизайн дизайнерских радиаторов ALIBORI, EDISTO, MANO, NERO и SEWA предлагает широкий выбор стильных рисунков, декоров и элементов декора, которые доступны во всех цветах. Изысканные поверхности с естественным эффектом под корень дерева или мрамора, а также глянцевые поверхности обеспечивают это захватывающее прикосновение.
Радиатор, изготовленный по индивидуальному заказу
Теперь вы можете создать свой индивидуальный радиатор Design из «Коллекции нового дизайна» по адресу www.vogelundnoot.com/designkonfigurator . Этот инструмент поможет вам подготовить почву для вашего индивидуального жизненного пространства! Радиатор, который вы спроектируете, станет изюминкой пуристических жилых помещений, которые в настоящее время так популярны — рождается захватывающее произведение искусства!
Идеальная универсальность – системы подогрева пола FLOORTEC
Система подогрева пола FLOORTEC компании Vogel & Noot состоит из следующих систем: сетчатый мат, скобы, клипсы и сухие системы.
Эти системы постоянно дополняются аксессуарами и компонентами управления. Примерами могут служить напольные и компактные станции управления с их насосом ECO и арматурой TWINTEC для скоординированного управления системой напольного отопления и радиаторами!
Дизайн и энергоэффективность – панельные радиаторы, конвекторы и отопительные стены
Панельные радиаторы и радиаторы для модернизации Vogel & Noot отличаются четким дизайном и максимальной функциональностью.
