виды, принцип работы и сфера применения
К настоящему времени создано большое количество различных систем отопления и климатических установок, позволяющих гибкое регулирование условий внутренней среды в помещениях, а также ее поддержание. Но большинство из них эффективны лишь на небольших площадях в домашних условиях, либо имеют крайне высокий уровень потребления энергии или топлива при отоплении производственных помещений и создания в них определенного микроклимата. Поэтому специально для таких случаев были разработаны системы промышленного отопления, одной из которых и являются тепловентиляторы водяные.
Традиционные водяные системы отопления характеризуются низкой эффективностью в плане времени, которое требуется на прогрев помещения. Радиаторам центральной системы отопления, работающей на горячей воде, требуется несколько часов для того, чтобы прогреть помещение полностью, при этом их использование не создает локальных участков интенсивного прогрева, которые необходимы для некоторых видов деятельности, например, на автомойках или СТО для быстрой сушки какой-либо детали двигателя автомобиля. Поэтому оптимальным вариантом для рабочих помещений такого типа являются именно водяные тепловентиляторы, которые комбинируют в себе основные принципы двух отопительных систем, водяной и воздушной.
Принцип действия

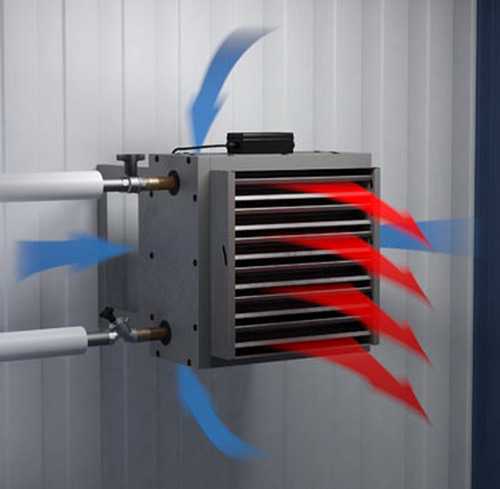

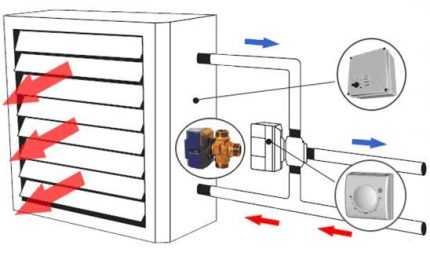

Принцип действия тепловентилятора с водяным источником тепла во многом похож на принцип действия тепловой пушки, в которой горячий воздух разгоняется при помощи мощного вентилятора, создавая тепловую струю и обеспечивая высокую интенсивность работы. В случае с тепловентилятором роль нагревательного отопления выполняет горячая вода, причем поступает она из центральной системы отопления, поэтому такой аппарат в плане дополнительных расходов требуется лишь электроэнергии для обеспечения работы вентилятора, выгоняющего горячий воздух наружу.
Такое устройство делает отопление рабочих помещений наименее затратным и хлопотным, ведь если говорить упрощенно, то водяной тепловентилятор это стандартная батарея горячего отопления, помещенная в специальный защитный короб и оснащенная мощным вентиляторам. Поэтому для эксплуатации такого аппарата не требуется получать дополнительные знания и осваивать сложную технику безопасности, ведь по отдельности все составляющие водного тепловентилятора знакомы большинству людей и в быту. Также не требуется дополнительных знаний и навыков для создания промышленной системы отопления из тепловентиляторов, достаточно лишь примерно представлять, как распределяется температура в помещении и все можно сделать своими руками.
Особенности вентилятора

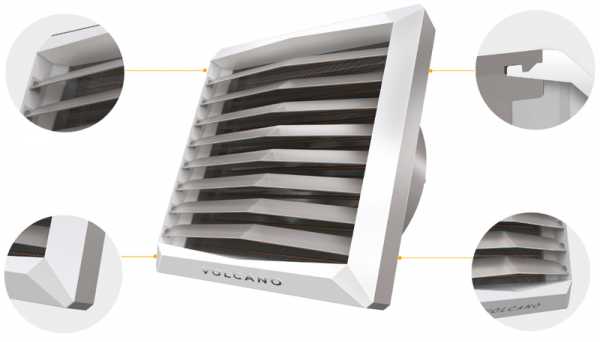

Специальные жалюзи с лицевой стороны аппарата обеспечивают равномерное распределение воздушного потока. Дополнительную безопасность обеспечивает и то, что диапазон рабочих температур такого обогревателя достаточно скромный, поэтому он прекрасно справляется с задачей по обогреву помещения, но при этом отсутствует риск возникновения пожара и ожога в случае прикосновения руками. Степени нагрева самой водной батареи недостаточно для непроизвольного возгорания даже в случае попадания внутрь короба посторонних предметов из ткани или бумаги.
Модели и их отличия
Модели таких аппаратов различаются между собой в основном лишь размерами и мощностью, как нагревательного элемента, так и вентилятора. Диапазон мощности очень широк и может варьироваться от 2 до 90 кВт, при создании воздушного потока интенсивностью от одной до нескольких десятков тысяч кубометров в час. Благодаря такому разнообразию многие модели с невысокой мощностью вполне пригодны для использования дома, так как в любом случае они дают заметную экономию, ведь электричество потребляется лишь для обеспечения работы вентилятора.
Поэтому небольшой тепловентилятор с водяным источником тепла лучше всего подходят в том случае, если для отопления квартиры или офиса в зимнее время недостаточно стандартных устройств, так как даже большое количество таких аппаратов не создаст высокого уровня расхода электричества. Причем именно благодаря экономии ресурсов можно при необходимости купить большее количество аппаратов на случай выхода поломки некоторой части или другой непредвиденной ситуации.

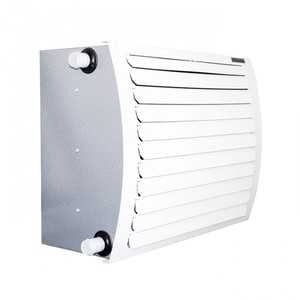

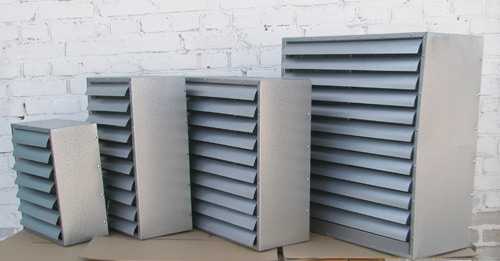

По конструкции корпуса тепловентиляторы делятся на два типа:
- напольные;
- настенные.

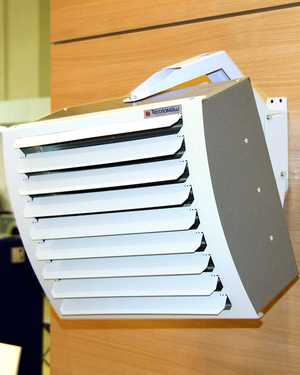

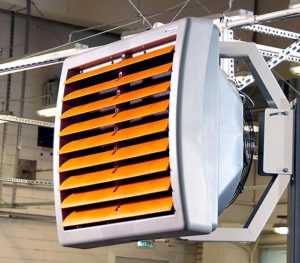

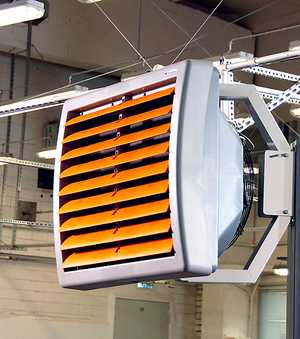

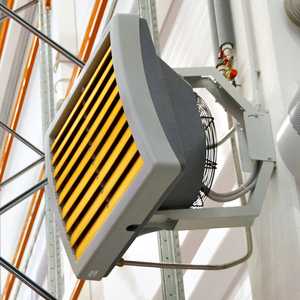

Настенные модели оснащены специальной монтажной консолью, которая позволяет регулировать вертикальное положение аппарата и направлять струю горячего воздуха в нужном направлении. В монтаже таких вентиляторов нет ничего сложного, достаточно лишь закрепить анкерными болтами консоль на стене и подключить водяной контур к самому аппарату.
При наличии минимальных технических знаний это можно осуществить своими руками, без вызова специалиста. Напольные варианты не требуют фиксации и крепежа, для них достаточно подключения к водопроводу, поэтому они могут быть установлены в любой части помещения и, в случае необходимости, легко перемещены в другое место. Цена настенных и напольных моделей практически не различается и определяется в основном мощностью, а не особенностью конструкции.
Некоторые промышленные модели могут подключаться одновременно к горячему и холодному контурам. Тепловентилятор водяной с двумя контурами может работать как на обогрев, так и на охлаждение помещения или отдельной его части. Холодный контур подключается также как и горячий, от центрального водопровода. Цена у таких моделей чуть выше, но лучше купить именно такой аппарат, чем отдельные системы отопления и охлаждения помещения.
Сфера применения

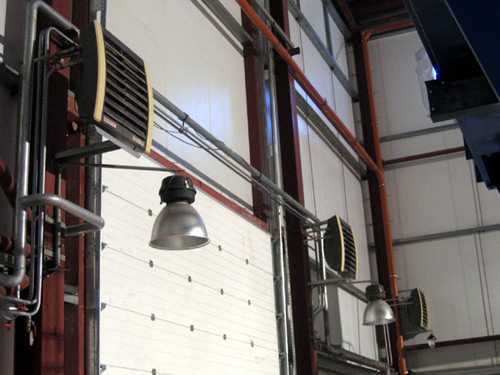

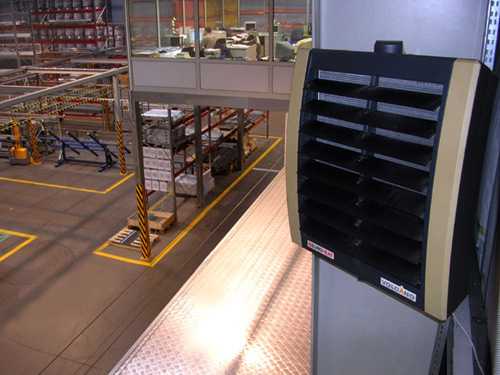

- Водяные тепловентиляторы чаще всего используются для обогрева больших помещений, так как для этого в любом случае требуется несколько устройств, чтобы теплый воздух распределялся равномерно, например, в магазине, поэтому выгоднее всего устанавливать именно такой вариант обогревателей.
- При необходимости быстрого прогрева промышленного помещения до определенного уровня или сушки в нем, например, ковров после мокрой чистки или автомобильных сидений. Обычные водяные радиаторы центральной системы отопления требуют как минимум одного-двух часов до полного прогрева атмосферы помещения, при этом не могут обеспечить интенсивную сушку в случае ее необходимости.
- Тепловентилятор с водяным источником тепла отлично подходит для постоянного обогрева цокольных помещений, так как в них часто бывает повышенный уровень влажности из-за климатических особенностей или недостатков систем водопровода, расположенных в подвале. Поэтому в таких помещениях требуются постоянно работающие устройства, обеспечивающие низкий уровень влажности и водный тепловентилятор как нельзя лучше отвечает этим требованиям, так как относится к самым экономным видам обогревателей.
Среди недостатков таких аппаратов можно отметить лишь их низкую мобильность и ограниченность промышленной сферы использования из-за необходимости наличия горячего водопровода в отапливаемом помещении. Но, по большому счету, недостатки подобного рода имеют большинство современных обогревателей, который способны обеспечивать нужную температуру по всему объему помещения, а не только на одном локальном участке.
При этом универсальность и экономичность таких аппаратов компенсирует все возможные неудобства, связанные с их подключением и эксплуатаций, так они играют роль не только постоянных обогревателей, но и дают возможность быстрой сушки, как всего помещения, так и его отдельных участков или каких-либо предметов, поэтому их можно использовать и в качестве сушилки.
Высокие эксплуатационные показатели, надежность, безопасность конструкции в сочетании с неприхотливостью при использовании, а также простота монтажа, который легко осуществить своими руками, делают тепловентиляторы одним из оптимальных видов обогревателей промышленного и массового использования. Благодаря большому диапазону мощностей, купить такой обогреватель можно не только в производственное помещение, но и домой или на дачу.
klivent.biz
общие сведения и принцип работы промышленного обогревателя с водяным источником тепла
Главный недостаток централизованной системы отопления — медленное прогревание помещения. Особенно ощутимо это в крупных промышленных цехах и других объектах производства. Для увеличения теплоотдачи часто устанавливается водяной тепловентилятор. Его можно монтировать непосредственно в систему и тем самым повысить ее эффективность. Некоторые владельцы частных домов также используют приспособление, отличающееся простотой эксплуатации.
Особенности и принцип работы

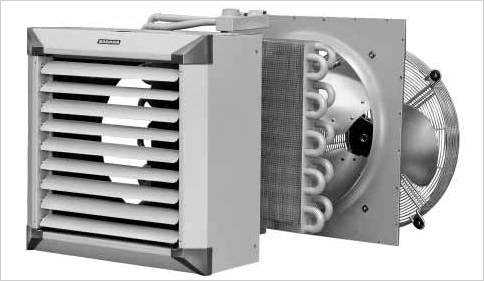

Конструкция такого обогревателя включает корпус, внутри которого находится вентилятор и теплообменник. Управление осуществляется посредством специального блока. При включении устройства лопасти создают воздушный поток, который распространяется по всему помещению. Благодаря этому возможно добиться хорошего обогрева за короткий промежуток времени.
Особенностью отопительного прибора считается то, что при низком энергопотреблении он эффективно справляется с поставленной задачей. В качестве теплоносителя используется горячая вода, поэтому количество потребляемой энергии еще немного снижается.

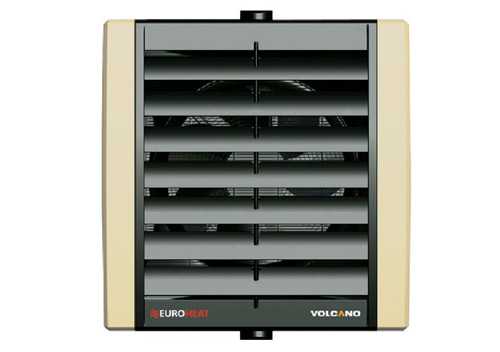

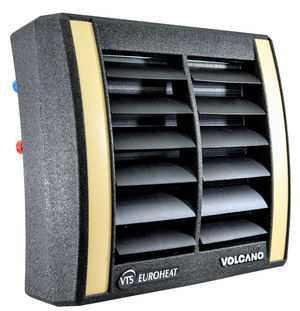

Тепловентилятор Volcano VR1, VTS Euroheat
На промышленных предприятиях довольно сложно поддерживать комфортную температуру только за счет радиаторов. Они эффективны, но обычно оказываются менее полезны в подобных условиях. Установка калориферов и других обогревателей стоит дорого. Высока стоимость не только оборудования, но и его последующего обслуживания, а также оплата электроэнергии. Как правило, такие модели очень энергозатратные.
- крупные торговые залы;

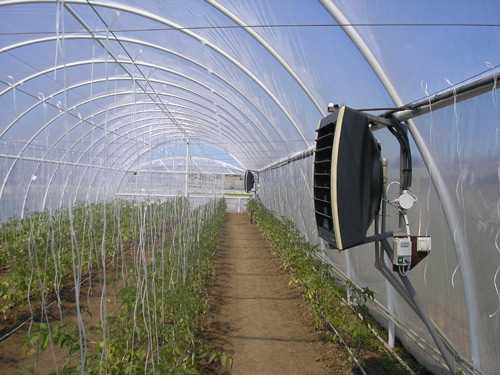

- теплицы или оранжереи, которые работают в холодное время года;
- производственные цеха и склады с большим количеством продукции;
- крупные автомойки, а также станции технического обслуживания;
- гаражи с большой площадью, ангары;
- большие спортивные залы.
Несмотря на то что прибор предназначен для промышленного применения, некоторые владельцы дач или крупных частных домов используют его для отопления помещения. Это объясняется простотой конструкции и возможностью самостоятельного изготовления в домашних условиях.
Разновидности приборов
Промышленные водяные тепловентиляторы могут быть разных размеров, а также иметь различную мощность нагревательного элемента и вентилятора. Выбор подходящей модели напрямую зависит от ее назначения и предполагаемого режима эксплуатации.
Мощность каждой модели может быть от 2 до 90 кВт, что позволяет подобрать подходящую для каждого конкретного случая. Именно поэтому наиболее маленькие приборы люди приспособили для домашнего применения. В зависимости от конструкции корпуса существует два типа обогревателей:
Напольные чаще всего используются на промышленных предприятиях, поскольку большие размеры и вес не позволяют монтировать их на стену. Существуют специальные модели, которые можно одновременно подсоединить к холодному и горячему источнику в централизованной системе. Благодаря этому в теплое время улучшается проветривание помещения и снижается температура. Стоимость такого приспособления несколько выше, но это компенсируется эффективностью и неоспоримой пользой. После подключения тепловентилятор можно перемещать на некоторое расстояние при возникновении такой необходимости.

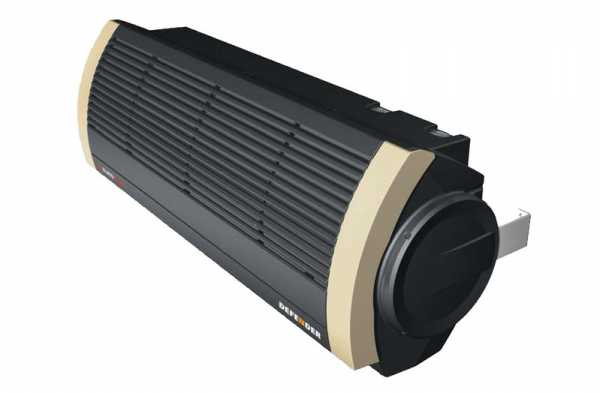

- Настенные модели считаются универсальными. Могут подключаться на производстве, а также в частном доме при условии соблюдения всех правил. Имеют специальную консоль для монтажа, которая не только позволяет надёжно закрепить приспособление, но и направить струю теплого воздуха в нужном направлении. Такие приспособления нельзя одновременно подключить к холодному и горячему источнику. Еще одним недостатком является отсутствие возможности после монтажа перемещать прибор.

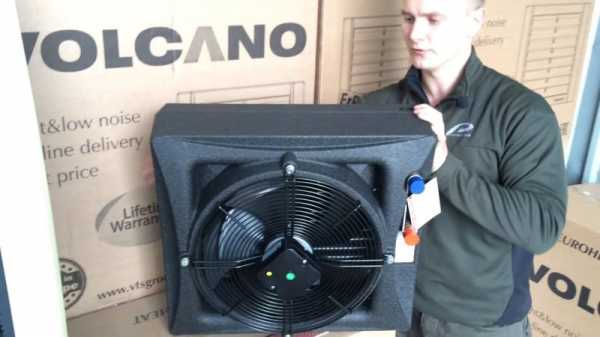

VOLCANO EC – Подключение воздушно-отопительного агрегата
При необходимости напольные приборы помогают не только согреть помещение, но и обеспечить быструю и эффективную сушку вещей или других предметов.
Преимущества отопительного приспособления
Водяные тепловые вентиляторы имеют массу преимуществ перед другими видами обогревателей. Главным достоинством считается экономичность, поскольку такие приспособления стоят недорого, потребляют мало энергии и при необходимости замены деталей ремонт можно осуществить своими руками.
Чаще всего из строя выходит вентилятор, поэтому замена проста. Тепло, которое распространяет прибор не поднимается, а направляется в средний воздушный слой помещения, нагревая именно необходимые участки. Если нужно согреть нижнюю или верхнюю часть, можно направить поток в нужном направлении. Тепло подается беспрерывно, поэтому нет значительного колебания температуры.
Очень полезен водяной обогреватель с вентилятором на автомойке, где также осуществляется мытье ковров, паласов. При правильном размещении он может обеспечить быструю и эффективную сушку. Многие владельцы применяют прибор для высушивания автомобильных сидений после тщательной влажной очистки салона.
Еще одним преимуществом приспособления считается возможность при необходимости регулировать интенсивность и мощность обогрева. При чрезмерном повышении температуры рекомендовано включить слабый режим, который будет поддерживать оптимальный микроклимат в помещении.
Volcano VR3 — Водяной тепловентилятор
Существенным достоинством обогревателя является относительная безопасность при эксплуатации. Даже при прикосновении к нему риск ожога почти отсутствует. Защитный корпус исключает возможность контакта человека с лопастями вентилятора. Он также очень редко становится причиной пожара, что считается важным критерием при установке на промышленном производстве.
Важным преимуществом является возможность установки в любой точке помещения при условии достаточного количества свободного пространства. Главное, чтобы прибор находился не слишком далеко от централизованной системы отопления. При желании можно монтировать с расчётом дальнейшего перемещения в случае появления такой необходимости.
Некоторые недостатки
Несмотря на множество преимуществ, приспособление имеет некоторые недостатки. Первым и наиболее важным считается невозможность установки в квартире с целью повышения эффективности отопления и экономии электроэнергии. Даже миниатюрные модели не подходят для многоквартирных домов.
Минимальный набор функций также считается недостатком, так как на производстве необходимо постоянно контролировать прибор с целью предотвращения поломок или возникновения аварийной ситуации. Для большой площади одного прибора, даже самого эффективного и мощного, будет недостаточно. Поэтому владельцу придется установить несколько.
Крупные и мощные модели запрещается монтировать в непосредственной близости от стен. Это связано с невозможностью нормального забора воздуха задней панели при таком размещении. Если говорить о настенных приборах, то для них предусмотрены специальные приспособления, которые помогут сохранять достаточное расстояние для беспрепятственного забора холодного воздуха. В противном случае при постоянном перегреве устройство быстро выйдет из строя.
Тепловентилятор Volcano Mini, Volcano V20
Монтаж настенного тепловентилятора
Установка настенной модели тепловентилятора подразумевает предварительный выбор подходящего по всем параметрам места. Там не должно быть слишком влажно, исключается постоянное попадание воды сверху на конструкцию. Первым этапом будет прикладывание консоли к месту установки и отметка точек. Они необходимы для сверления отверстий под саморезы. Следующий шаг — установка саморезов в подготовленные отверстия.
Далее, необходимо закрепить на стене консоль. На патрубки приспособления устанавливаются специальные рукава для подключения к централизованной системе отопления. После этого следует установить тепловентилятор и закрепить его болтами, которые прилагаются к конструкции. Последний этап — присоединение рукавов из металла к трубам отопительной системы. После проверки исправности прибора разрешается начать его настройку, выставить необходимый режим в соответствии с мощностью. Как правило, работа выполняется профессионалами, поскольку требует предельной осторожности и точности.
Если в процессе эксплуатации возникают проблемы, рекомендуется обращаться к специалисту. Частой поломкой является выход из строя вентилятора или течь, которая становится следствием неправильного использования или постоянной работы приспособления на максимальной мощности. Устранить проблему необходимо в короткий срок.
Популярные модели
Сегодня на рынке отопительных приборов водяные тепловентиляторы пользуются популярностью, поскольку многие оценили их преимущества. Различные компании, специализирующиеся на производстве промышленной и бытовой техники, выпускают модели разной мощности, внешнего вида и характеристик. Наиболее востребованными считаются следующие:
Ballu относится к недорогим и надежным устройствам, выпускается китайской компанией. Подключается без проблем к централизованной системе отопления и позволяет обогреть площадь до 300 квадратных метров. Мощность приспособления составляет 45 кВт. Имеет теплообменник из алюминия и меди, что обеспечивает хорошую теплоотдачу, а также трехскоростной электродвигатель, позволяющий бесперебойно функционировать на протяжении длительного времени. Поток воздуха при работе на максимальной мощности распространяется почти на 25 метров. Вес прибора — 22 кг.
- Российская компания Тепломаш выпускает несколько разновидностей водяных тепловентиляторов с разной мощностью, энергопотреблением. Одной из популярных моделей является КЭВ-34ТЗ. Прибор имеет почти бесшумный двигатель, мощный вентилятор, качественный и прочный корпус из оцинкованной стали. Преимуществом тепловентилятора считается встроенный термостат, который защищает от перегрева, а также защитная решетка на задней стенке. Передняя сторона оснащена специальными жалюзи, которые можно регулировать при необходимости.
Существуют и другие модели отопительных приборов, но эти считаются наиболее востребованными, что объясняется эффективностью и высоким качеством.
Изготовление своими руками
Водяные тепловентиляторы для дома обычно изготавливаются своими руками. Для этого необходимо подготовить следующие материалы: металлический оцинкованный лист толщиной не более 1 мм, трубу из меди для теплообменника, пружины в количестве 4 штук, два крана с муфтами, вентилятор подходящего размера. Схема изготовления предполагает последовательное выполнение нескольких этапов:
Использование болгарки с целью вырезания импровизированной рамки из оцинкованного листа и разметка точек сгиба.
- Соединение рамки специальными болтиками с предварительной отбортовкой в 1−2 см.
- Оставшаяся часть листа используется для изготовления передней панели, в которой необходимо предварительно сделать достаточное количество отверстий для выхода теплого воздуха.
- Крепление панели на рамку.
- Далее присоединяется медная труба, выполняющая роль теплообменника.
- На теплообменнике нарезается резьба для присоединения к муфтам.
- В верхней точке теплообменника впаивается кран.
- После этого медная труба монтируется в готовый корпус изделия.
- Далее монтируется вентилятор.
- Теперь разрешается монтировать прибор на стену, расстояние не менее 10 см.
- Присоединение кранов к трубам отопительной системы и муфт к вентилятору.
Водяной тепловентилятор — эффективный отопительный прибор, помогающий улучшить микроклимат на производстве или частном доме. Прост в эксплуатации и обслуживании, экономичен и безопасен.
Водяные тепловентиляторы. Часть 1. Водяные тепловентиляторы — описание, назначение, использование!
oventilyacii.ru

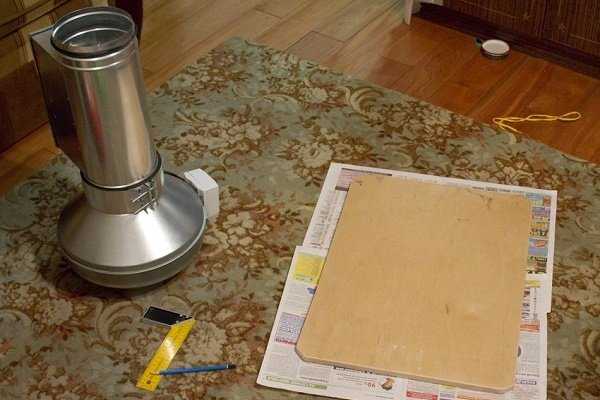

Изготовить водяной тепловентилятор своими руками за 4 шага
На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.
Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.
Устройство такого тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.
Принцип работы устройства
Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.
Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.
Выбор места монтажа
Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.
Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.
к оглавлению ↑Материал, необходимый для создания тепловентилятора
Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:
- Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
- Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.

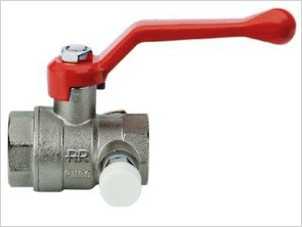

- Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.

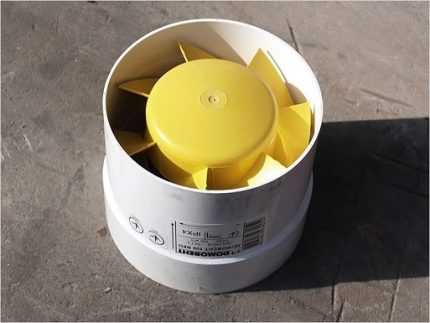

- Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
- Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.
Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.
Инструмент, необходимый для создания обогревателя
- Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
- Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
- Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
- Линейка, карандаш, ножницы по металлу.
к оглавлению ↑Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.
Процесс сборки
Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.
- Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
- Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
- Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
- Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
- Крепим ее жестко на лицевую сторону рамки.
Этап 2
- Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
- Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
- На концах теплообменника нарезаем резьбу для присоединения к муфтам.
- В верхнюю точку теплообменника впаиваем кран Маевского.
Этап 3
- Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
- После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.
Этап 4
- Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
- К трубам центрального отопления присоединяем краны.
- После чего, через муфты, подсоединяем к нашему вентилятору.
Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.
ventilationpro.ru
Водяной тепловентилятор своими руками — наиболее экономичный способ обогрева

Сегодня разработано множество систем отопления, способных создавать комфортный микроклимат в помещениях различного назначения.
Однако их большая часть дает необходимый эффект лишь при использовании в домашних условиях, так как возможность поддержания необходимой температуры ограничена площадью помещения.
При применении альтернативных источников отопления на солидных площадях производственных помещений, отмечается чрезмерно высокий уровень потребления топлива, или же электроэнергии.
Специально для промышленных предприятий были разработаны оригинальные системы отопления, получившие название водяные тепловентиляторы.
Применение водяных тепловентиляторов
Использование горячей воды в системах отопления является традиционным способом обеспечением теплом помещений.
Водяные радиаторы отопления устанавливают и в квартирах, и в заводских цехах. Однако данный вариант отопления не способен быстро обогреть помещение до необходимой температуры.
Водяное отопление также невозможно использовать для создания участков, где необходим интенсивный прогрев. Такие локальные участки часто нужны на предприятиях, выполняющих технические работы, при которых требуется быстро высушить какие-то детали.
В этих случаях оптимальным способом становится использование водяных тепловентиляторов, комбинирующих в своем устройстве одновременно две системы отопления – водяную и воздушную.
Наиболее часто водяные тепловентиляторы используют:
- для равномерного обогрева больших помещений, где сложно поддерживать комфортную температуру обычными радиаторами;
- для быстрого прогрева помещений промышленного назначения, где производится сушка частей автомобиля или ковров;
- при необходимости понижения влажности в помещениях цокольных этажей;
- для повышения температуры воздуха в гаражах, подключенных к центральному отоплению.
- Эксплуатация водяных тепловентиляторов имеет определенные сложности, связанные с необходимостью наличия в помещении горячего водоснабжения. Однако их экономичность компенсирует некоторые неудобства подключения.
Поскольку производители изготовляют водяные тепловентиляторы не только для промышленности, предлагая потребителям широкий диапазон мощностей, то данные приборы обогрева охотно используют и в домашних условиях.
Популярные модели
Водяные тепловентиляторы изготавливают многие производители. Наибольшим спросом у российских потребителей пользуется продукция компании Тепломаш, разработавшая линейку моделей КЭВ, тепловой мощностью 3 – 120 кВт.
Не меньшим спросом на российском рынке пользуется продукция польских производителей теплового оборудования, представленная компанией Volcano.
Они изготовляют различное оборудование для обогрева помещений, в том числе и водяные тепловентиляторы. Компания поставляет в Россию несколько серий тепловентиляторов, имеющих различную тепловую мощность.
Если сравнить модели водяных тепловентиляторов данных компаний, выбрав сходные по тепловой мощности, то получим следующие результаты (см. таблицу 1.)
Модель водного тепловентилятора | Тепломаш КЭВ 25Т3 W2 | Volcano V25 |
Мощность | 3,1-7,6 кВт | 3-20 кВт |
Установка в помещениях площадью: | 31-76 м2 | 80-200 м2 |
Расход воздуха | 600-1200 м3/ч | 4000 3/ч |
Установка | настенный | настенный |
Пульт ДУ | есть | есть |
Как отремонтировать тепловентилятор?
При необходимости ремонта электрической части водяного тепловентилятора обычно особых сложностей не возникает. Чаще всего причинами неисправностей становится потеря контакта в одной из частей электрической цепи. Такое повреждение способен исправить любой человек, обладающий достаточными знаниями в области электротехники.
В инструкцию по эксплуатации водяного тепловентилятора обязательно включена схема его подключения. В зависимости от модели, подключение может быть однофазным или трехфазным. С помощью тестера следует проверить по схеме все участки цепи, включая контакты в каждом положении.

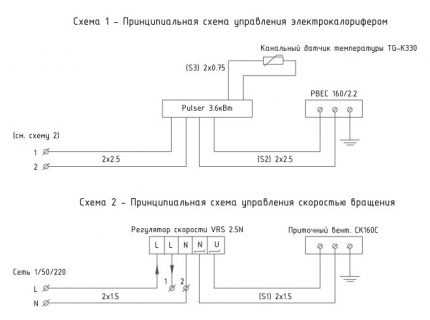

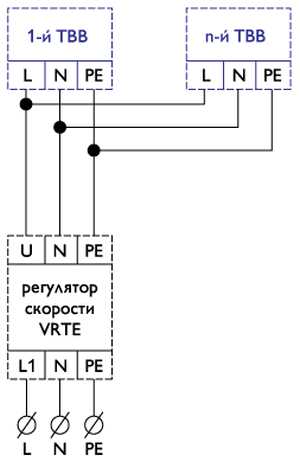

Схема однофазного подключения водяного тепловентилятора приведена ниже.
При необходимости контакты следует зачистить и отрегулировать. При обнаружении неисправности вентилятора, служащего для нагнетания воздуха, его следует заменить аналогичным устройством.
Внимание! Все работы по проверке состояния электрической цепи водяного тепловентилятора можно выполнять только после полного его отключения от электросети.
В водяных тепловентиляторах может возникнуть еще одна неисправность, связанная с состоянием теплообменника. Чаще всего в нем появляется течь из-за несоблюдения условий его эксплуатации. В некоторых случаях работоспособность устройства можно восстановить, но выполнить такую работу смогут только специалисты.
Первоначально необходимо точно определить места повреждения теплообменника. Для этого выполняется его опрессовка. Чаще всего течь обнаруживается в калачах, медных полукольцах, соединяющих между собой трубки змеевика. Их либо запаивают, либо меняют на новые детали. После окончания ремонта теплообменник вновь опрессовывают и устанавливают на место.

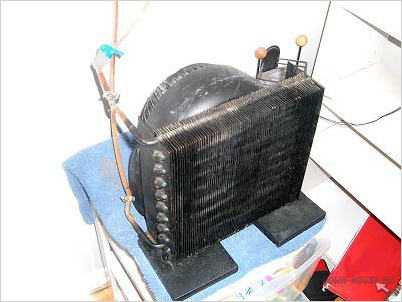

Водяной тепловентилятор своими руками
Некоторые умельцы изготовляют водяные тепловентиляторы небольшой мощности самостоятельно. Основной трудностью при сборке самодельного устройства становится изготовление змеевика (теплообменника).

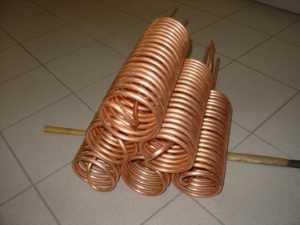

Для него используется медная трубка диаметром не менее ½ дюйма. Её заполняют песком и выгибают в необходимой конфигурации.

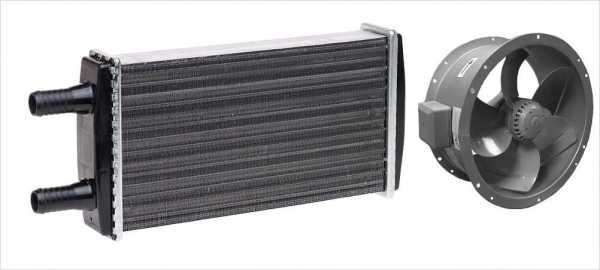

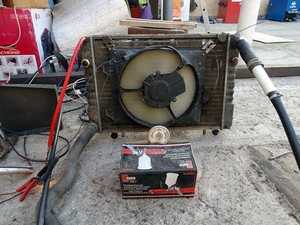

Однако существует и более простой способ – теплообменником может стать автомобильный радиатор. К нему добавляется канальный вентилятор на 220 В, закрепленный на пружинах, гасящих вибрацию.
Все детали собираются в корпус, изготовленный из нержавейки, и фланцевыми соединениями устройство подсоединяется к отопительной системе.
Отзывы о водяных тепловентиляторах
Сергей, г. Челябинск:
«Установил Volcano mini на автомойке. Выбирал агрегат по надежности и долговечности. Тепловентилятор работает уже больше года. Корпус выглядит как новый, качество материала замечательное. Работает достаточно тихо, быстро нагревает бокс. Приобретением доволен».
Валентин, г. Калининград:
«Для обогрева супермаркета приобрели водяные тепловентиляторы от Тепломаша. При постоянной работе хорошо поддерживает комфортный климат в помещении. Весь крепеж был в комплекте, поэтому трудностей с монтажом не было».
Антон, г. Мичуринск:
«Мне повезло, что у меня гараж находится в комплексе, подключенном к отоплению. Только вот помещение просторное и зимой прохладно. Мне посоветовали подключить к батарее самодельный водяной тепловентилятор. Включаю его сразу, как только прихожу в гараж. Через полчаса чувствую себя комфортно».
Делаем водяной тепловентилятор своими руками, посмотрев видео:
Как легко повысить КПД батареи посмотрите на видео:
О промышленных водных тепловентиляторах завода Тепломаш узнайте из видео:
holodine.net

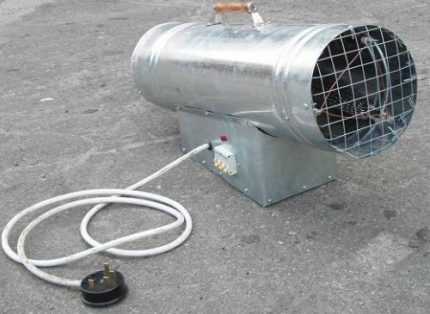

Тепловентилятор своими руками: виды самодельного устройства
Тепловентилятор — прибор исключительно удобный: мобильный, несложный в эксплуатации, устойчивый к поломкам, эффективный. Жилую комнату с помощью такого прибора можно обогреть всего за несколько минут.
Устроен он настолько просто, что немало мастеров смогли изготовить тепловентилятор своими руками. Часть материалов, необходимых для реализации такого проекта, можно найти даже среди всякого хлама, скопившегося в гараже.
Содержание статьи:
Принцип работы прибора
Три составляющие есть в любой модели тепловентилятора:
- вентилятор;
- нагревательный элемент;
- корпус.

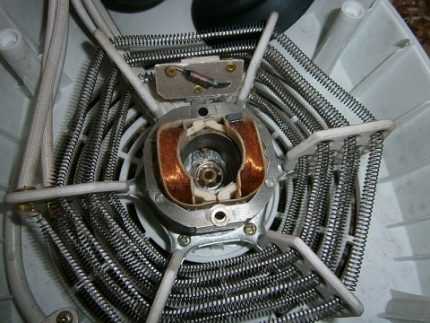

Вентилятор прогоняет поток воздуха через корпус, спираль этот воздух нагревает, потоки теплого воздуха распространяются по комнате. Если дополнить устройство элементами автоматического управления, можно будет задавать приемлемую температуру воздуха. Устройство будет включаться и отключаться без участия человека, что позволит экономить электроэнергию.
Бытовые тепловентиляторы — это компактные устройства, которые легко можно установить практически в любом подходящем месте. Для работы прибора нужно электричество: и для вентилятора, и для нагревательного элемента. Такие устройства часто используют и в квартирах, и в гаражах, и даже для обогрева цехов, теплиц и других помещений. Все зависит от мощности прибора.

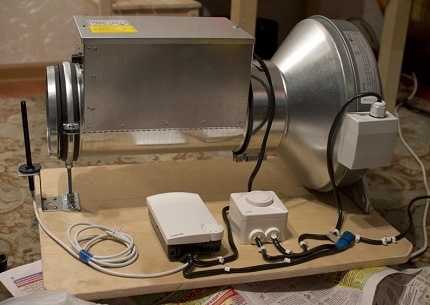

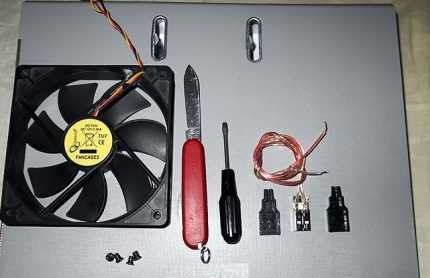

Для изготовления самодельного тепловентилятора подойдет обычный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Иногда корпус делают, ориентируясь на размеры вентилятора
При эксплуатации тепловентилятора необходимо придерживаться правил безопасности. Не следует класть какие-либо предметы или материалы непосредственно на корпус тепловентилятора или слишком близко от защитной решетки. Если прибор оборудован системой защиты от перегрева, он просто отключится. Но если этот модуль не был установлен во время сборки, может возникнуть перегрев прибора, его поломка и даже возгорание.

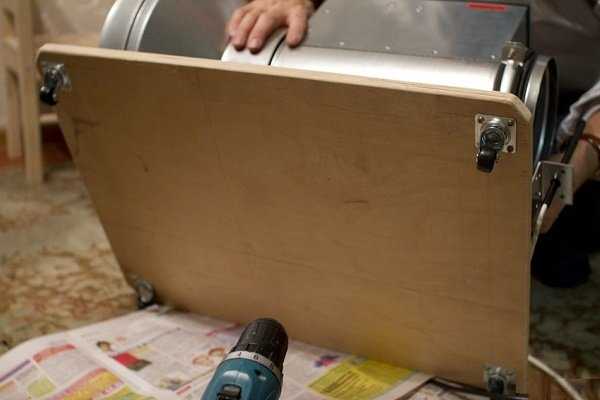

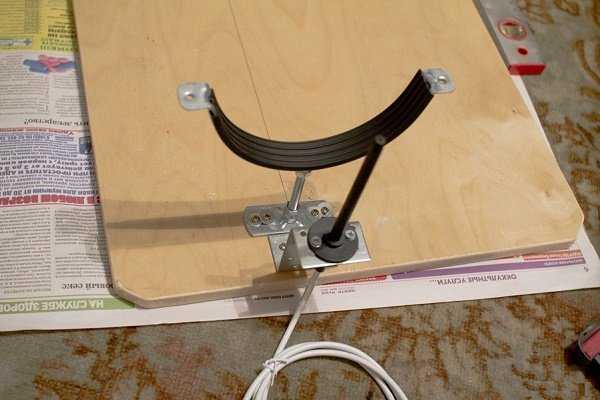

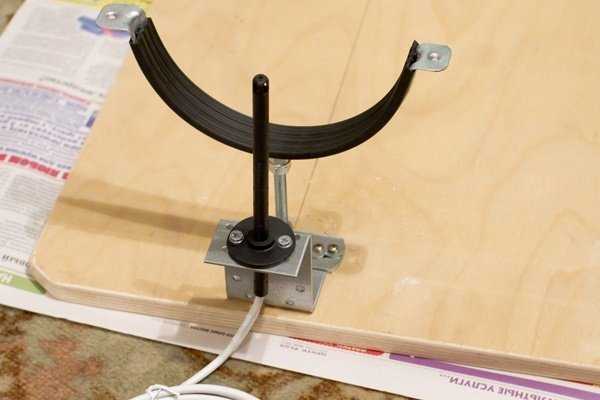

Собственноручно изготовленный тепловентилятор может быть почти любого подходящего размера и мощности. В качестве корпуса можно использовать отрезок асбоцементной трубы, металлической трубы, свернутый лист металла и даже корпус от старого системного блока. Обычно сначала выбирают вентилятор и делают нагревательную спираль, а затем определяются с типом корпуса устройства в зависимости от его начинки.
Важнейший момент при создании этого нагревательного прибора — безопасность: пожарная и электрическая. Нагревательная спираль в самодельных устройствах чаще всего бывает открытого типа, ее просто свивают из подходящей проволоки. Непосредственный контакт с разогретой спиралью может привести к возгораниям, ожогам и т.п.

Чтобы сделать тепловентилятор своими руками, понадобятся самые обычные инструменты, а также начальные знания по монтажу бытового электрооборудования
Поэтому спираль нужно правильно закрепить внутри корпуса, а снаружи закрыть устройство надежной решеткой. Внимания требует и монтаж электропитания прибора. Все контакты необходимо изолировать, внизу обычно делают основание из материалов, которые не проводят ток: резины, фанеры и т.п.
Галерея изображений
Фото из
Осонова для изготовления тепловентилятора
Подручные средства в сборке прибора
Вольфрамовая спираль для обогревателя
Обогреватель из старого резистора и вентилятора
Варианты нагревательного элемента
Уяснив принципы устройства тепловентилятора, можно создать прибор из имеющихся под рукой материалов, придать ему подходящую конфигурацию. При этом важно правильно выбрать нагревательный элемент для своего устройства. В качестве такого нагревателя можно использовать:
- металлическую спираль;
- ТЭН;
- керамическое устройство.
Спираль, свернутую из проволоки, можно без больших проблем сделать самостоятельно. Этим достоинства металлических спиралей в качестве нагревателей и ограничиваются. При длительной работе прибора в окружающем его воздухе становится слишком мало влаги и кислорода. Поэтому помещение придется часто проветривать, хорошо вентилировать, а также позаботиться об увлажнении воздуха.
ТЭН представляет собой металлическую трубу, содержащую внутри песок, который хорошо аккумулирует тепло, а затем постепенно отдает его потоку воздуха. ТЭНы не сушат воздух и не требуют кислорода, поэтому они значительно безопаснее, чем спирали. ТЭН для тепловентилятора можно снять со старого бытового прибора, например, с электроплитки.

ТЭН — один из вариантов нагревателя для тепловентилятора — может выглядеть по разному. Он считается эффективным и безопасным вариантом нагревательного элемента
Керамические нагреватели — элементы сложные и дорогие, но исключительно безопасные и эффективные. Они представляют собой комплекс пластин с неровной поверхностью, похожей на пчелиные соты. Такие элементы нагреваются не слишком сильно, эффект от их воздействия достигается благодаря большой площади соприкосновения нагревателей с воздухом.
Вероятность обжечься о керамический нагреватель значительно ниже, чем при использовании металлической спирали. Но в самодельных устройствах чаще всего применяют именно спирали, поскольку они простые и доступные.
№ 1: Тепловентилятор из асбоцементной трубы
Отрезок асбоцементной трубы — отличный вариант для создания тепловентилятора. Этот материал не проводит ток, что сделает устройство более безопасным. Подойдет труба диаметром около 15 см и толщиной стенки 10 см. Длина корпуса должна составлять примерно полметра.
С одним из вариантов сооружения тепловентилятора на основе асбестовой трубы ознакомит фото-подборка:
Галерея изображений
Фото из
Использование асбестовых труб разного диаметра
Вентилятор самодельного обогревателя
Устройство нагревательного элемента
Вывод проводов для подключения к питанию
Чтобы резать асбоцемент было проще, рекомендуется предварительно смачивать место, в котором будет произведен распил, в течение двух часов. Пилить можно обычной ножовкой, но болгарка с алмазной насадкой подойдет лучше. Процесс изготовления можно представить в виде следующих шагов:
- Изготовление корпуса.
- Изготовление нагревательной спирали.
- Соединение спирали с электропроводом, проверка ее работы, настройка характеристик.
- Закрепление спирали внутри корпуса.
- Установка и подключение вентилятора.
- Монтаж меконитовой пленки поверх корпуса.
- Закрепление ручки, защитной решетки, регулирующих элементов и т.п.
Для изготовления спирали понадобится около шести метров нихромовой проволоки диаметром 0,5 мм марки X20H80. Это распространенный материал, найти его будет не сложно. Можно взять и более толстую проволоку, тогда мощность прибора будет выше.
Нужно отрезать кусок проволоки, сопротивление которого составляет 30 Ом. Номинальная мощность должна составлять 1,6 кВт. Этот показатель можно изменить, изменяя длину проволоки и/или ее диаметр.
Спираль из проволоки удобнее всего свивать с помощью тисков и расположенного сверху воротка. Затем этот элемент растягивают таким образом, чтобы расстояние между витками было примерно в два раза больше диаметра проволоки. Для проверки работы спирали ее концы присоединяют к электрокабелю с помощью керамических колодок. Теперь нужно включить нагреватель в сеть, проверить его работу.

Спираль тепловентилятора должна располагаться равномерно, не провисая, шаг между отдельными витками спирали следует сделать примерно в два раза больше диаметра проволоки, чтобы избежать контакта между витками
Для этого спираль навивают на трубу и помещают между двумя опорами, которые не проводят ток. После этого нагреватель включают в сеть всего на четыре секунды. За это время элемент разогреется.
Обращать внимание при этом следует на цвет спирали, он должен быть ярко красным. Желтое и белое свечение указывает на высокую вероятность межвиткового замыкания. В таких местах нужно проверить состояние спирали, растянуть ее, чтобы увеличить расстояние между витками.
Теперь нужно закрепить нагреватель внутри корпуса тепловентилятора. Для этого можно использовать либо стандартный крепеж, например, болты и гайки, либо шплинты, изготовленные из остатков нихромовой проволоки, из которой сделана спираль. Для этого в местах крепления нагревательного элемента сверлят отверстия 2 мм.
Кусок проволоки сгибают пополам, спираль подвешивают на эту петельку, а концы шплинта выводят сквозь отверстие на наружную сторону корпуса и разводят в разные стороны. Схема подвешивания спирали большого значения не имеет. Ее следует распределить равномерно, не допуская провисаний. Также нужно избегать соприкосновения отдельных частей спирали друг с другом.
Теперь концы спирали снова присоединяют к сетевому кабелю. Для этого на корпусе закрепляют керамические колодки-переходники. Теперь нужно установить вентилятор. Подходящие по размеру и мощности устройства продаются в специализированных магазинах, самостоятельно изготавливать такой прибор нет никакой необходимости.
Вентилятор закрепляют на торце трубы, противоположном тому, где уже стоит нагреватель. Нужно проследить, чтобы поток воздуха из комнаты всасывался с того конца корпуса, где стоит вентилятор, а выходил мимо спирали, при этом нагреваясь. Электропитание устройства обеспечивают, присоединяя контакты к тем же керамическим переходникам, к которым уже подключен нагревательный элемент.
Если используется вентилятор постоянного напряжения, то для его подключения понадобится специальный блок питания. На этом этапе также следует обдумать и реализовать возможность установки дополнительных модулей, которые улучшат работу прибора. Например, полезным может оказаться фильтр, который задержит частички пыли.
Терморегулятор и предохранитель защитят устройство от поломок, перегрева и т.п. Имеет смысл установить тумблер-выключатель, иначе для включения/выключения прибора придется использовать вилку электрокабеля. Теперь корпус нужно изолировать с помощью меконитовой пленки.

Нагревательный элемент тепловентилятора следует закрыть защитной решеткой, чтобы предотвратить перегрев устройства, возгорание, ожоги и другие возможные неприятности
Ее просто наматывают сверху и закрепляют. Конец корпуса, на котором стоит спираль, закрывают защитной решеткой. Чтобы удобнее было переносить устройство, сверху приделывают ручку, например, от старой двери.
№ 2: Тепловая пушка для больших помещений
Крупные модели тепловентиляторов часто называют тепловыми пушками. Такие устройства часто используют для обогрева больших помещений, например, гаража или склада. Для изготовления этого варианта тепловентилятора сначала нужно сделать основание из 16-миллиметровой фанеры, размеры примерно 50Х70 см. Основание следует обработать наждачной бумагой, чтобы устранить острые углы и неровности.

Тепловую пушку можно сделать на основании из фанеры 16 мм, элементы управления устанавливают на основании, чтобы обеспечить к ним свободный доступ

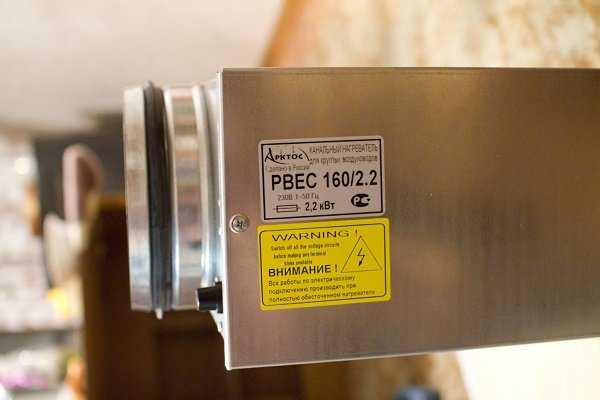

Затем на основании закрепляют вентилятор и нагревательную спираль закрытого типа, она уже заключена в корпус. Теперь необходимо соединить эти два элемента муфтой, по которой будет передвигаться поток воздуха. После этого на основании закрепляют элементы управления: выключатель, термодатчик, терморегулятор, устройство для регулировки оборотов вентилятора.

Еще на стадии подготовки к изготовлению обогревательного электроприбора следует продумать схему его подключения и управления (+)
Все элементы соединяют в соответствии со схемой и подключают к электропитанию. Все места соединений следует тщательно заизолировать. Для закрепления отдельных деталей на фанерном основании можно использовать 16-миллиметровые саморезы. Прибор получается не слишком компактным. Чтобы было проще передвигать его с места на место, к нижней части основания прикрепляют четыре колесика.
Галерея изображений
Фото из

Первым делом сделаем основание для тепловой пушки. Для этого вырезаем из фанеры прямоугольник 45х65 см. Сглаживаем углы и ошкуриваем периметр

На фанерном основании фиксируем вентилятор с подогревом. Для его фиксации используем кронштейн, установленный на амортизирующие прокладки, гасящие вибрацию

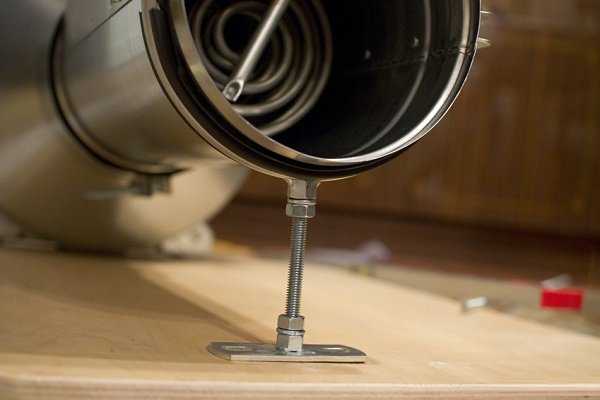

Нагреватель воздушного потока крепится с помощью шпильки длиной 75 мм, к которой приварен сантехнический хомут

Сооруженную из приваренного к шпильке хомута опору примеряем к месту установки, чтобы скорректировать при необходимости размеры

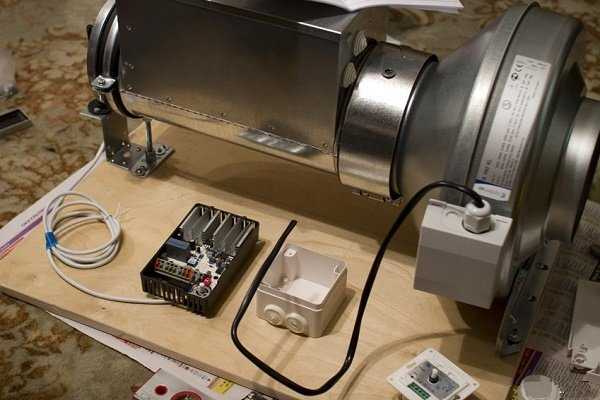

После примерки корпус тепловентилятора убираем, прикручиваем опору к основанию саморезами. Заодно монтируем термодатчик

Проверяем работоспособность термодатчика TG-K330, он нужен для контроля температуры воздушного потока

Собираем тепловентилятор, вернув корпус прибора на опору. Для контроля его работы подключаем два регулятора: ТЭНа Pulsar 3,6 — для проверки температуры, VRC 2,5 для подсчета оборотов

К тыльной стороне основания прибора прикручиваем колесики, которые помогут легко и просто перемещать тепловентилятор в любое место
Шаг 1: Изготовление основания из фанеры
Шаг 2: Крепление вентилятора с подогревой к основе
Шаг 3: Сооружение опоры для нагревателя
Шаг 4: Примерка опоры к месту установки
Шаг 5: Крепления опоры и установка термодатчика
Шаг 6: Проверка действия термодатчика
Шаг 7: Окончательная сборка тепловентилятора
Шаг 8: Крепление колесиков для буксировки
№ 3: Тепловентилятор из системного блока
Если в доме имеется непригодный системный блок, он вполне подойдет для создания самодельного тепловентилятора, тем более что вентилятор внутри устройства уже имеется. Корпус блока будет использован для нового устройства, поэтому внешне такой тепловентилятор будет иметь форму параллелепипеда. А вот внутренности придется удалить полностью, оставив нетронутым только кулер.

Чтобы сделать тепловентилятор из старого системного блока, нужно удалить все, кроме кулера, а нагревательную спираль закрепить на каркасе из стеклотекстолита
Если вентилятор сломан, его придется заменить новым устройством. Для изготовления нагревательного прибора понадобится ножовка и лист стеклотекстолита. Из него необходимо выпилить каркас подходящего размера и конфигурации. На каркасе закрепляют нихромовую проволоку таким образом, чтобы она равномерно заполняла пространство.

Эту схему можно использовать при создании тепловентилятора из компьютерного блока с кулером. В качестве нагревательного элемента используется нихромовая спираль
Нужно следить, чтобы витки спирали не соприкасались. Концы спирали фиксируют на корпусе обычными болтами. Сразу же устанавливают предохранительное устройство, которое будет отключать прибор при нагреве свыше 70 градусов. Электрокабель, по которому будет поступать питание на нагревательный элемент, присоединяют к болтам, фиксирующим края спирали.
Компьютерный кулер — это устройство постоянного тока. Для его подключения к сети 220 В понадобится блок питания на 12 В. Переднюю часть корпуса закрывают решеткой, чтобы нагретый воздух свободно перемещался по комнате. К нижней части корпуса присоединяют резиновую прокладку, кусок фанеры или любой другой подходящий материал, который не проводит ток. Теперь устройство можно включить и проверить его работоспособность.
№ 4: Устройство с водой вместо электричества
Интересный вариант устройств этого типа — это так называемый водяной тепловентилятор. Здесь в качестве нагревателя используется не спираль, а теплообменник, по которому циркулирует вода из системы отопления дома или квартиры. Таким образом, водяной тепловентилятор можно рассматривать как дополнение к отопительной системе.

Схема и принцип работы водяного тепловентилятора: воздух проходит через теплообменник, подключенный к отопительному контуру, по трубам которого циркулирует горячая вода
Это устройство не отличается мобильностью, его устанавливают в конкретном месте. Идея состоит в том, чтобы прогонять воздух между трубами теплообменника и так улучшить скорость прогрева помещения и эффективность работы домового отопления. Место установки тепловентилятора выбирают таким образом, чтобы его можно было без проблем подключить к отопительным трубам, а также, чтобы на пути потока теплого воздуха не было препятствий.
Сначала по размеру вентилятора из листового металла вырезают и сваривают корпус устройства. Для этого отрезают полосу металла, ширина которой соответствует ширине тепловентилятора, а длина равна периметру вентилятора плюс пара сантиметров для крепежа. Полоску металла сгибают, а его противоположные стороны соединяют болтами.
Это стенки устройства. Для лицевой части отрезают подходящих размеров лист, в котором просверливают множество отверстий для воздуха. Это эквивалент защитной решетки. Теперь необходимо сделать теплообменник. Для этого используют медную трубку, которую сгибают, придавая ей форму змеевика.
На это время трубку рекомендуется заполнить песком, чтобы предотвратить образование заломов. По окончании работ песок удаляют. В боковых стенках водяного тепловентилятора нужно просверлить два отверстия для труб теплообменника. Если присоединение к контуру отопления будет выполняться с помощью резьбы, ее необходимо нарезать на краях трубы теплообменника.
Имеет смысл установить на входе и выходе запорные краны, а в верхней точке теплообменника — кран Маевского, чтобы стравить попавший в систему воздух. Теплообменник устанавливают в корпус устройства и фиксируют его положение гайками. После этого тепловентилятор закрепляют в выбранном месте таким образом, чтобы между стеной и корпусом было пространство не менее 10 см. Остается подключить трубы теплообменника к системе отопления, а вентилятор — к электропитанию.
Выводы и полезное видео по теме
Здесь можно посмотреть обзор небольшого тепловентилятора, собранного из подручных средств:
В этом видео показана самодельная тепловая пушка для гаража. В качестве нагревательного элемента использованы спирали, снятые с электроплиты:
Вариант тепловентилятора, сделанного из отрезка асбоцементной трубы, представлен в этом ролике:
Тепловентилятор — устройство относительно простое, и именно это делает его таким удобным и надежным. Очевидно, что сделать такой нагревательный прибор самостоятельно не сложно. Однако не следует при этом забывать о мерах предосторожности, чтобы самодельное устройство не стало причиной травмы или пожара.
sovet-ingenera.com
Как выбрать водяной тепловентилятор
Сегодня обогреть или охладить любое помещение не составит особого труда, так как на рынке представлен огромный ассортимент самых разных типов техники для обогрева. Однако большинство моделей подходят лишь для обслуживания помещений небольшой площади.
Для комнат производственного предназначения используют специальный тепловентилятор, работающий на горячей воде, который обладает своими особенностями и отличительными характеристиками.
Модели с одной водяной системой не всегда можно использовать в помещениях, где необходимо быстро и направленно прогреть воздух. Например, на станциях ТО или автомойках, где нужно за короткое время просушить коврики или детали, такое устройство не подойдет. Именно поэтому, чтобы повысить эффективность работы водяной системы рекомендуют использовать тепловентилятор с водяной и воздушной системами.
Принцип работы
Источником тела в вентиляторе является горячая вода, которая поступает в агрегат из центральной отопительной системы. За распределение тепла по комнате отвечает электровентилятор.
Чтобы принцип работы этого агрегата был понятен каждому, то возможно представить водяную привычную батарею, которая помещена в защитный короб, который в свою очередь оснащен вентилятором высокой мощности. Горячий прогретый воздух подается в комнату через отверстия на передней рабочей панели этого короба.
Огромным плюсом использования таких устройств помимо их экономичности и эффективности для промышленных помещений является еще и то, что установка и обслуживание вентиляторов не требует привлечения высококвалифицированных и дорогостоящих мастеров.
Особенности и преимущества водных тепловых вентиляторов
Тепловентиляторы с сайта vts-ovk.com.ua обладают рядом положительных характеристик:
- Расход вырабатываемого тепла от системы очень экономичен. Исходящее от прибора тепло моментально прогревает слой воздуха снизу комнаты и не тратится на прогревание стен. Отдача и эффективность радиатора ощущается сразу после включения.
- Возможность обогревать помещение локально. Тепло, которое исходит из отверстий в защитном коробе, можно целенаправленно использовать в зависимости от необходимости. Это позволяет ускорять процесс сушки в определенных местах.
- Безопасная эксплуатация. Так как батарея защищена коробом, то обжечься об нее невозможно. К тому же такой тепловентилятор отвечает всем нормам и требованиям пожаробезопасности.
- Мощность и интенсивность работы прибора регулируются. Интенсивность, с которой тепловентилятор вырабатывает и подает теплый воздух, так же как и мощность, меняется, что позволяет на небольших мощностях эффективно обогревать помещения различной площади.
Какие тепловентиляторы бывают
Модели вентиляторов на горячей воде выпускаются с мощностью 2 – 90 кВт. Такой широкий диапазон мощности дает возможность подобрать достойный и эффективный экземпляр практически для любого помещения, будь то квартира или же гараж.
В зависимости от конструктивных особенностей корпуса бывают тепловентиляторы 2-х типов.
- Напольные – они абсолютно свободно передвигаются по всей площади помещения.
- Настенные – размещаются на прочную консоль, которая удерживает агрегат в положении строго вертикально.
Существуют также модели, у которых имеются 2 контура. Данные агрегаты могут привычно использоваться для обогрева помещения, также применяются как кондиционеры, то есть, способны охлаждать помещение. Подключаются такие двухконтурные тепловентиляторы к двум системам водоснабжения: один — к горячей, второй соответственно к холодной.
Область применения
Вентиляторы с водной системой обогрева могут использоваться для прогрева следующих помещений:
— комнаты с большой площадью, такие как спортивные площадки, склады, автосалоны и т.д.;
— производственные территории, требуемые сезонного или периодического обогрева;
— помещения, которые не могут быть подключены к системе отопления для общего пользования, например, цокольные залы, гаражные помещения или теплицы.
Условия для работы подобных тепловентиляторов: горячее водоснабжение и электопитательный элемент для подключения вентилятора.
postroy-prosto.ru
Основные плюсы водяных тепловентиляторов
Главная \ Статьи \ Основные плюсы водяных тепловентиляторов Водяной тепловентилятор – это отопительное устройство, которое позволяет равномерно нагревать воздух в помещении и быстро распределять его во всех плоскостях. Для этого используется трубчатый радиатор и вентилятор. Такая комплектация обеспечивает высокую эффективность системы, поскольку нагретый воздух быстро перемещается благодаря вентилятору, наполняя самые дальние уголки комнаты. В результате от электросети питается только вентилятор, а это весьма выгодно в плане экономии средств на оплате счетов за электричество. Горячая вода в процессе обогрева комнаты поступает из системы водоснабжения, поэтому вы экономите время, потраченное на обогрев помещения, и сокращаете расходы на отопление.Уровень безопасности водяных вентиляторов гораздо выше, чем обычных тепловентиляторов, поскольку в таких моделях нагревательный элемент не может стать причиной пожара. Поэтому установить водяные вентиляторы можно даже в тех квартирах, где проживают маленькие дети. Мобильность тепловентилятора такого типа уступает некоторым другим видам обогревателей. Поскольку для постоянного поступления горячей воды необходимо соединение с системой водоснабжения, установить прибор можно только в одном месте. Переносить его из одной комнаты в другую будет весьма проблематично. Но, несмотря на это, тепловентилятор водяной по праву может называться самым современным воздушно-отопительным оборудованием. Оно используется для нагрева воздуха в небольших, средних и больших по площади помещениях, включая магазины, склады, рынки, автосалоны, цеха, спортивные залы, супермаркеты и т.д.
Корпус водяных тепловентиляторов обычно производится из синтетического материала – полипропилена, который имеет большую механическую сопротивляемость и устойчивость к воздействию агрессивной среды. Благодаря специальной технологии литья корпус остается неподвержен влиянию газов и паров, высокой температуры, коррозии и механических повреждений. В конструкции предусмотрена монтажная консоль, за счет которой оборудование может осуществлять поворот в горизонтальной плоскости на 180 градусов. Это делает эксплуатацию аппарата еще более удобной.
Дизайн оборудования отличается аккуратностью и сдержанностью. Все патрубки медно-алюминиевого теплообменника устанавливаются на задней панели тепловентилятора, поэтому внешне он выглядит очень привлекательно. Современные модели водяного тепловентилятора комплектуются контрольно-регулирующей автоматикой, которая используется для регулирования мощности работы обогревателя и объем расхода воздуха.
Приобрести бесшумные и высокоэффективные тепловентиляторы с водяным теплообменником вы можете, обратившись в компанию «Теплодом». Наш опыт работы – все, что нужно вам для выбора самого качественного и выгодного тепловентилятора, который обеспечит быстрый нагрев помещения с любой площадью и архитектурными особенностями.
spbteplodom.com
