Основные плюсы водяных тепловентиляторов

Главная \ Статьи \ Основные плюсы водяных тепловентиляторов Водяной тепловентилятор – это отопительное устройство, которое позволяет равномерно нагревать воздух в помещении и быстро распределять его во всех плоскостях. Для этого используется трубчатый радиатор и вентилятор. Такая комплектация обеспечивает высокую эффективность системы, поскольку нагретый воздух быстро перемещается благодаря вентилятору, наполняя самые дальние уголки комнаты. В результате от электросети питается только вентилятор, а это весьма выгодно в плане экономии средств на оплате счетов за электричество. Горячая вода в процессе обогрева комнаты поступает из системы водоснабжения, поэтому вы экономите время, потраченное на обогрев помещения, и сокращаете расходы на отопление.

Уровень безопасности водяных вентиляторов гораздо выше, чем обычных тепловентиляторов, поскольку в таких моделях нагревательный элемент не может стать причиной пожара. Поэтому установить водяные вентиляторы можно даже в тех квартирах, где проживают маленькие дети. Мобильность тепловентилятора такого типа уступает некоторым другим видам обогревателей. Поскольку для постоянного поступления горячей воды необходимо соединение с системой водоснабжения, установить прибор можно только в одном месте. Переносить его из одной комнаты в другую будет весьма проблематично. Но, несмотря на это, тепловентилятор водяной по праву может называться самым современным воздушно-отопительным оборудованием. Оно используется для нагрева воздуха в небольших, средних и больших по площади помещениях, включая магазины, склады, рынки, автосалоны, цеха, спортивные залы, супермаркеты и т.д.

Корпус водяных тепловентиляторов обычно производится из синтетического материала – полипропилена, который имеет большую механическую сопротивляемость и устойчивость к воздействию агрессивной среды. Благодаря специальной технологии литья корпус остается неподвержен влиянию газов и паров, высокой температуры, коррозии и механических повреждений. В конструкции предусмотрена монтажная консоль, за счет которой оборудование может осуществлять поворот в горизонтальной плоскости на 180 градусов. Это делает эксплуатацию аппарата еще более удобной.

Дизайн оборудования отличается аккуратностью и сдержанностью. Все патрубки медно-алюминиевого теплообменника устанавливаются на задней панели тепловентилятора, поэтому внешне он выглядит очень привлекательно. Современные модели водяного тепловентилятора комплектуются контрольно-регулирующей автоматикой, которая используется для регулирования мощности работы обогревателя и объем расхода воздуха.

Приобрести бесшумные и высокоэффективные тепловентиляторы с водяным теплообменником вы можете, обратившись в компанию «Теплодом». Наш опыт работы – все, что нужно вам для выбора самого качественного и выгодного тепловентилятора, который обеспечит быстрый нагрев помещения с любой площадью и архитектурными особенностями.



Изготовить водяной тепловентилятор своими руками за 4 шага

Автор Евгений Апрелев На чтение 5 мин Просмотров 8.8к. Обновлено

На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.

Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.

[contents]

Устройство такого  тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.

Принцип работы устройства

Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.

Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.

Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух.

Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.

Водяные тепловентиляторы

ТеплоОПТ. ру → Тепловентиляторы →

Тепловентиляторы водяные предназначены для рециркуляционного воздушного отопления помещений и могут быть применены:

Как основные источники тепла при отсутствии отопления.

Как дополнительный источник тепла к основной системе отопления.

Для обогрева локальных зон, рабочих мест в плохо отапливаемых помещениях.

Условия эксплуатации водяных тепловентиляторов:

Температура окружающего воздуха -10...+40 *С.

Рабочее давление воды в воздухонагревателе* - до 1,2 мПа,

Максимальная температура воды* - до 150 С.

  • Водяной тепловентилятор Тепломаш КЭВ-60M5W1
    Тепловой поток (при t носителя 80/60°С): 23,2 кВт Расход воздуха: 7000 м³/ч Габаритный размер. ..
  • Водяной тепловентилятор Тепломаш КЭВ-100M5W2
    Тепловой поток (при t носителя 80/60°С): 41,3 кВт Расход воздуха: 6500 м³/ч Габаритный размер...
  • Водяной тепловентилятор Тепломаш КЭВ-86Т4W2
    Тепловой поток (при t теплоносителя 80/60°С):30,4 кВт Расход воздуха: 1850/2400/3300 м³/ч...
  • Двухходовой клапан с сервоприводом ТМ-К-3/4-СП
    Двухходовой клапан с сервоприводом ТМ-К-3/4 СП - для регулировки и поддержания требуемой. ..
  • Водяной тепловентилятор Тепломаш КЭВ-126M5W3
    Тепловой поток (при t носителя 80/60°С): 50,2 кВт Расход воздуха: 5500 м³/ч Габаритный размер...
  • Водяной тепловентилятор Тепломаш КЭВ-106T4,5W2
    Тепловой поток (при t теплоносителя 80/60°С):40,5 кВт Расход воздуха: 2550/3850/5100 м³/ч...
  • org/Product">
    Двухходовой клапан с сервоприводом ТМ-К-1-СП
    Двухходовой клапан с сервоприводом ТМ-К-1-СП - для регулировки и поддержания требуемой...
  • Водяной тепловентилятор Тепломаш КЭВ-142M5W4
    Тепловой поток (при t носителя 80/60°С): 59,4 кВт Расход воздуха: 5000 м³/ч Габаритный размер...
  • Водяной тепловентилятор Тепломаш КЭВ-25Т3W2
    Тепловой поток (при t теплоносителя 80/60°С):9,6 кВт Расход воздуха: 600/900/1200 м³/ч. ..
  • Водяной тепловентилятор Тепломаш КЭВ-120T5W2
    Тепловой поток (при t теплоносителя 80/60°С):45,9 кВт Расход воздуха: 3100/4650/6200 м³/ч...
  • Сильфонная подводка 400 мм г/г 3/4" (комплект 2 шт)
    Для предотвращения повреждения коллекторов при подключении завес и тепловентиляторов к тепловой...
  • Водяной тепловентилятор Тепломаш КЭВ-34Т3,5W2
    Тепловой поток (при t теплоносителя 80/60°С):12,8 кВт Расход воздуха: 950/1450/1900 м³/ч. ..
  • Водяной тепловентилятор Тепломаш КЭВ-107Т4W3
    Тепловой поток (при t теплоносителя 80/60°С):39,2 кВт Расход воздуха: 1800/2300/3100 м³/ч...
  • Сильфонная подводка 600 мм г/г 1"
    Для предотвращения повреждения коллекторов при подключении завес и тепловентиляторов к тепловой...
  • Водяной тепловентилятор Тепломаш КЭВ-30Т3W3
    Тепловой поток (при t теплоносителя 80/60°С):12 кВт Расход воздуха: 550/850/1100 м³/ч. ..
  • Водяной тепловентилятор Тепломаш КЭВ-133T4,5W3
    Тепловой поток (при t теплоносителя 80/60°С):54,3 кВт Расход воздуха: 2450/3700/4900 м³/ч...
  • Водяной тепловентилятор Тепломаш КЭВ-151T5W3
    Тепловой поток (при t теплоносителя 80/60°С):61,7 кВт Расход воздуха: 3950/4450/5900 м³/ч...
  • Водяной тепловентилятор Тепломаш КЭВ-40T3,5W3
    Тепловой поток (при t теплоносителя 80/60°С):15,6 кВт Расход воздуха: 800/1200/1600 м³/ч. ..
  • Водяной тепловентилятор Тепломаш КЭВ-180Т5.6W3
    Тепловой поток (при t теплоносителя 80/60°С):73,2 кВт Расход воздуха: 3800/5700/7600 м³/ч...
  • Водяной тепловентилятор REVENTON HC35-3S
    Воздушно-отопительные агрегаты REVENTON используются для обогрева больших помещений. Оборудование...
  • Водяной тепловентилятор Тепломаш КЭВ-36T3W2
    Тепловой поток (при t теплоносителя 80/60°С):13,8 кВт Расход воздуха: 750/1150/1500 м³/ч. ..
  • Водяной тепловентилятор Тепломаш КЭВ-49Т3.5W2
    Тепловой поток (при t теплоносителя 80/60°С):18,8 кВт Расход воздуха: 1200/1800/2400 м³/ч...
  • Водяной тепловентилятор REVENTON HC45-3S
    Воздушно-отопительные агрегаты REVENTON используются для обогрева больших помещений. Оборудование...
  • Водяной тепловентилятор Тепломаш КЭВ-56Т4W2
    Тепловой поток (при t теплоносителя 80/60°С):21,7 кВт Расход воздуха: 1500/2250/3000 м³/ч. ..
  • Водяной тепловентилятор Тепломаш КЭВ-60Т3,5W3
    Тепловой поток (при t теплоносителя 80/60°С):24,6 кВт Расход воздуха: 1100/1650/2200 м³/ч...
  • Водяной тепловентилятор Тепломаш КЭВ-69Т4W3
    Тепловой поток (при t теплоносителя 80/60°С):28,3 кВт Расход воздуха: 1350/2050/2600 м³/ч...
  • Водяной тепловентилятор REVENTON HC50-3S
    Воздушно-отопительные агрегаты REVENTON используются для обогрева больших помещений. Оборудование...
  • Водяной тепловентилятор Купол ТПВ-15
    Простой и надежный, компактный и мощный - Купол ТПВ-15 ! Мощность - 15 кВт Расход воздуха -...

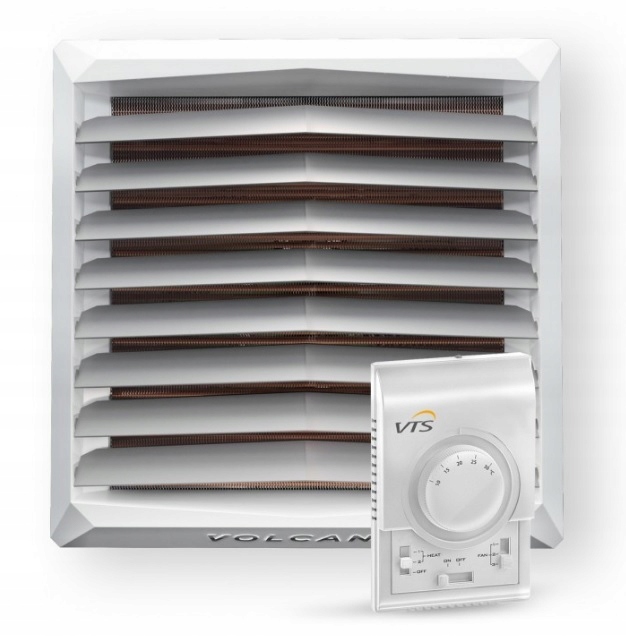

  • Водяной тепловентилятор Volcano VR AC mini
    Мощность - 3-20 кВт Расход воздуха - 2100 м³/час Длина горизонтальной струи - 14 м Длина...
  • org/Product">
    Водяной тепловентилятор KALASHNIKOV KVF-W30-11
    Водяные тепловентиляторы KALASHNIKOV, сконструированные в прочном долговечном корпусе, обладают...

Водяные калориферы, водяные тепловентиляторы , фанкойлы



Водяной тепловентилятор или тепловая пушка — это устройство, использующее для нагрева воздуха в помещениях трубчатый теплообменник (радиатор), для распределения воздуха в помещении — вентилятор. Водяные тепловентиляторы требуют подключения источника горячего водоснабжения (что делает их менее мобильными, нежели электрические тепловентиляторы), а также от источника электропитания для обеспечения вращения вентилятора.

Водяные тепловентиляторы используются в следующих ситуациях:

— Когда необходима высокая производительность без существенных затрат энергии. По большому счёту экономия электроэнергии обеспечивается за счёт использования ресурса уже подготовленной и нагретой воды, часто доступной на объекте.

— Когда требуется быстрый нагрев помещения до заданного уровня. Классические радиаторы систем отопления не обладают средствами принудительного распределения воздуха, тогда как тепловентиляторы с помощью струй воздуха быстро разогревают те или иные локальные участки, а также обеспечивают комфортные температурные условия непосредственно на нижних уровнях крупных помещений, то есть именно там, где действует персонал.

— Водяные тепловентиляторы отличаются более низкими затратами на эксплуатацию, но при этом менее мобильны и несколько ограничены в применении в связи с необходимостью наличия источника горячей воды. Водяные тепловентиляторы имеют очень высокий уровень безопасности, так как нагревательный элемент ограничен по максимальной возможной температуре в достаточно малых пределах.

Кроме того, данные модели выделяет высокая надёжность в целом. Водяные тепловентиляторы, как и электрические тепловентиляторы, прекрасно подходят как для промышленного, так и для бытового применения и могут устанавливаться как в коммерческих и производственных, так и общественных и жилых зданиях.

Фанкойл — агрегат, включающий: вентилятор, теплообменник, фильтр для очистки воздуха и пульт управления.

Фанкойлы устанавливаются в помещении под окном, на стене, под потолком, в потолке в зависимости от модификации и типа. В фанкойле вторичный воздух, или смесь первичного и рециркуляционного воздуха в зависимости от периода года охлаждается или нагревается в теплообменнике. К фанкойлам по системе трубопроводов подводится холодная вода в теплый период года или горячая вода в переходный или холодный периоды года.

Если система кондиционирования воздуха устраивается в реконструируемом здании, где имеется система отопления, то фанкойлы работают в режиме охлаждения в теплый период и нагревания в холодный.

border="0" cellspacing="2" cellpadding="0">

Цены даны с НДС

Страницы:  |   1  |   2  |   3  |   4  |   5  |   6  |

пошаговый инструктаж по изготовлению самоделки

Тепловентилятор – прибор исключительно удобный: мобильный, несложный в эксплуатации, устойчивый к поломкам, эффективный. Жилую комнату с помощью такого прибора можно обогреть всего за несколько минут.

Устроен он настолько просто, что при желании можно изготовить тепловентилятор своими руками. Часть материалов, необходимых для реализации такого проекта, можно найти даже среди всякого хлама, скопившегося в гараже.

А как это сделать и что конкретно понадобится – все это мы и рассмотрим в нашей статье. Приведем 4 инструкции по изготовлению различных тепловентиляторов из подручных материалов. Для наглядности материал дополним фотоподборками и видеоинструкциями по сборке различных вариантов прибора.

Содержание статьи:

Принцип работы прибора

Бытовые тепловентиляторы – это компактные устройства, которые легко можно установить практически в любом подходящем месте. Для работы прибора нужно электричество: и для вентилятора, и для нагревательного элемента.

Такие устройства часто используют и в квартирах, и в гаражах, и даже для обогрева цехов, теплиц и других помещений. Все зависит от мощности прибора.

В любой модели тепловентилятора есть три составляющие:

  • вентилятор;
  • нагревательный элемент;
  • корпус.

Вентилятор прогоняет поток воздуха через корпус, спираль этот воздух нагревает, потоки теплого воздуха распространяются по комнате.

Если дополнить устройство элементами автоматического управления, можно будет задавать приемлемую температуру воздуха. Устройство будет включаться и отключаться без участия человека, что позволит экономить электроэнергию.

Для изготовления самодельного тепловентилятора подойдет обычный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Иногда корпус делают, ориентируясь на размеры вентилятора

При эксплуатации тепловентилятора необходимо придерживаться правил безопасности. Не следует класть какие-либо предметы или материалы непосредственно на корпус тепловентилятора или слишком близко от защитной решетки.

Если прибор оборудован системой защиты от перегрева, он просто отключится. Но если этот модуль не был установлен во время сборки, может возникнуть перегрев прибора, его поломка и даже возгорание.

Собственноручно изготовленный тепловентилятор может быть почти любого подходящего размера и мощности. В качестве корпуса можно использовать отрезок асбоцементной трубы, металлической трубы, свернутый лист металла и даже корпус от старого системного блока.

Обычно сначала выбирают вентилятор и делают нагревательную спираль, а затем определяются с типом корпуса устройства в зависимости от его начинки.

Важнейший момент при создании этого нагревательного прибора – безопасность: пожарная и электрическая.

Нагревательная спираль в самодельных устройствах чаще всего бывает открытого типа, ее просто свивают из подходящей проволоки. Непосредственный контакт с разогретой спиралью может привести к возгораниям, ожогам и т.п.

Чтобы сделать тепловентилятор своими руками, понадобятся самые обычные инструменты, а также начальные знания по монтажу бытового электрооборудования

Поэтому спираль нужно правильно закрепить внутри корпуса, а снаружи закрыть устройство надежной решеткой. Внимания требует и монтаж электропитания прибора.

Все контакты необходимо изолировать, внизу обычно делают основание из материалов, которые не проводят ток: резины, фанеры и т.п.

Галерея изображений

Фото из

Осонова для изготовления тепловентилятора

Подручные средства в сборке прибора

Вольфрамовая спираль для обогревателя

Обогреватель из старого резистора и вентилятора

Варианты нагревательного элемента для самоделки

Прежде, чем приступить к изготовлению самодельного тепловентилятора, важно правильно выбрать нагревательный элемент для своего устройства. Давайте рассмотрим, какие варианты подойдут для этих целей.

В качестве такого нагревателя можно использовать:

  • металлическую спираль;
  • ТЭН;
  • керамическое устройство.

Спираль, свернутую из проволоки, можно без больших проблем сделать самостоятельно. Этим достоинства металлических спиралей в качестве нагревателей и ограничиваются. При длительной работе прибора в окружающем его воздухе становится слишком мало влаги и кислорода.

Поэтому помещение придется часто проветривать, хорошо вентилировать, а также позаботиться об увлажнении воздуха.

ТЭН представляет собой металлическую трубу, содержащую внутри песок, который хорошо аккумулирует тепло, а затем постепенно отдает его потоку воздуха.

ТЭНы не сушат воздух и не требуют кислорода, поэтому они значительно безопаснее, чем спирали. ТЭН для тепловентилятора можно снять со старого бытового прибора, например, с электроплитки.

Больше информации о видах ТЭНов для отопления и особенностях выбора подходящего варианта рекомендуем посмотреть в .

ТЭН – один из вариантов нагревателя для тепловентилятора – может выглядеть по разному. Он считается эффективным и безопасным вариантом нагревательного элемента

Керамические нагреватели – элементы сложные и дорогие, но исключительно безопасные и эффективные. Они представляют собой комплекс пластин с неровной поверхностью, похожей на пчелиные соты.

Такие элементы нагреваются не слишком сильно, эффект от их воздействия достигается благодаря большой площади соприкосновения нагревателей с воздухом.

Вероятность обжечься о керамический нагреватель значительно ниже, чем при использовании металлической спирали. Но в самодельных устройствах чаще всего применяют именно спирали, поскольку они простые и доступные.

Инструкции по сборке тепловентилятора

Уяснив принципы устройства тепловентилятора и особенности выбора подходящего типа нагревательного элемента, можно создать прибор из имеющихся под рукой материалов, придать ему подходящую конфигурацию.

Вариант #1 – тепловентилятор из асбоцементной трубы

Отрезок асбоцементной трубы – отличный вариант для создания тепловентилятора. Этот материал не проводит ток, что сделает устройство более безопасным. Подойдет труба диаметром около 15 см и толщиной стенки 10 см. Длина корпуса должна составлять примерно полметра.

С одним из вариантов сооружения тепловентилятора на основе асбестовой трубы ознакомит фото-подборка:

Галерея изображений

Фото из

Использование асбестовых труб разного диаметра

Вентилятор самодельного обогревателя

Устройство нагревательного элемента

Вывод проводов для подключения к питанию

Чтобы резать асбоцемент было проще, рекомендуется предварительно смачивать место, в котором будет произведен распил, в течение двух часов. Пилить можно обычной ножовкой, но болгарка с алмазной насадкой подойдет лучше.

Процесс изготовления можно представить в виде следующих шагов:

  1. Изготовление корпуса.
  2. Изготовление нагревательной спирали.
  3. Соединение спирали с электропроводом, проверка ее работы, настройка характеристик.
  4. Закрепление спирали внутри корпуса.
  5. Установка и подключение вентилятора.
  6. Монтаж меконитовой пленки поверх корпуса.
  7. Закрепление ручки, защитной решетки, регулирующих элементов и т.п.

Для изготовления спирали понадобится около шести метров нихромовой проволоки диаметром 0,5 мм марки X20H80. Это распространенный материал, найти его будет не сложно. Можно взять и более толстую проволоку, тогда мощность прибора будет выше.

Нужно отрезать кусок проволоки, сопротивление которого составляет 30 Ом. Номинальная мощность должна составлять 1,6 кВт. Этот показатель можно изменить, изменяя длину проволоки и/или ее диаметр.

Спираль из проволоки удобнее всего свивать с помощью тисков и расположенного сверху воротка. Затем этот элемент растягивают таким образом, чтобы расстояние между витками было примерно в два раза больше диаметра проволоки.

Для проверки работы спирали ее концы присоединяют к электрокабелю с помощью керамических колодок. Теперь нужно включить нагреватель в сеть, проверить его работу.

Спираль тепловентилятора должна располагаться равномерно, не провисая, шаг между отдельными витками спирали следует сделать примерно в два раза больше диаметра проволоки, чтобы избежать контакта между витками

Для этого спираль навивают на трубу и помещают между двумя опорами, которые не проводят ток. После этого нагреватель включают в сеть всего на четыре секунды. За это время элемент разогреется.

Обращать внимание при этом следует на цвет спирали, он должен быть ярко красным. Желтое и белое свечение указывает на высокую вероятность межвиткового замыкания. В таких местах нужно проверить состояние спирали, растянуть ее, чтобы увеличить расстояние между витками.

Теперь нужно закрепить нагреватель внутри корпуса тепловентилятора. Для этого можно использовать либо стандартный крепеж, например, болты и гайки, либо шплинты, изготовленные из остатков нихромовой проволоки, из которой сделана спираль. Для этого в местах крепления нагревательного элемента сверлят отверстия 2 мм.

Кусок проволоки сгибают пополам, спираль подвешивают на эту петельку, а концы шплинта выводят сквозь отверстие на наружную сторону корпуса и разводят в разные стороны.

Схема подвешивания спирали большого значения не имеет. Ее следует распределить равномерно, не допуская провисаний. Также нужно избегать соприкосновения отдельных частей спирали друг с другом.

Теперь концы спирали снова присоединяют к сетевому кабелю. Для этого на корпусе закрепляют керамические колодки-переходники.

Теперь нужно установить вентилятор. Подходящие по размеру и мощности устройства продаются в специализированных магазинах, самостоятельно изготавливать такой прибор нет никакой необходимости.

Вентилятор закрепляют на торце трубы, противоположном тому, где уже стоит нагреватель. Нужно проследить, чтобы поток воздуха из комнаты всасывался с того конца корпуса, где стоит вентилятор, а выходил мимо спирали, при этом нагреваясь.

Электропитание устройства обеспечивают, присоединяя контакты к тем же керамическим переходникам, к которым уже подключен нагревательный элемент.

Если используется вентилятор постоянного напряжения, то для его подключения понадобится специальный блок питания. На этом этапе также следует обдумать и реализовать возможность установки дополнительных модулей, которые улучшат работу прибора. Например, полезным может оказаться фильтр, который задержит частички пыли.

Терморегулятор и предохранитель защитят устройство от поломок, перегрева и т.п. Имеет смысл установить тумблер-выключатель, иначе для включения/выключения прибора придется использовать вилку электрокабеля. Теперь корпус нужно изолировать с помощью меконитовой пленки.

Нагревательный элемент тепловентилятора следует закрыть защитной решеткой, чтобы предотвратить перегрев устройства, возгорание, ожоги и другие возможные неприятности

Ее просто наматывают сверху и закрепляют. Конец корпуса, на котором стоит спираль, закрывают защитной решеткой. Чтобы удобнее было переносить устройство, сверху приделывают ручку, например, от старой двери.

Вариант #2 – тепловая пушка для больших помещений

Крупные модели тепловентиляторов часто называют тепловыми пушками. Такие устройства часто используют для обогрева больших помещений, например, гаража или склада.

Для изготовления этого варианта тепловентилятора сначала нужно сделать основание из 16-миллиметровой фанеры, размеры примерно 50Х70 см. Основание следует обработать наждачной бумагой, чтобы устранить острые углы и неровности.

Тепловую пушку можно сделать на основании из фанеры 16 мм, элементы управления устанавливают на основании, чтобы обеспечить к ним свободный доступ

Затем на основании закрепляют вентилятор и нагревательную спираль закрытого типа, она уже заключена в корпус. Теперь необходимо соединить эти два элемента муфтой, по которой будет передвигаться поток воздуха.

После этого на основании закрепляют элементы управления: выключатель, термодатчик, терморегулятор, устройство для регулировки оборотов вентилятора.

Еще на стадии подготовки к изготовлению обогревательного электроприбора следует продумать схему его подключения и управления

Все элементы соединяют в соответствии со схемой и подключают к электропитанию. Все места соединений следует тщательно заизолировать. Для закрепления отдельных деталей на фанерном основании можно использовать 16-миллиметровые саморезы.

Прибор получается не слишком компактным. Чтобы было проще передвигать его с места на место, к нижней части основания прикрепляют четыре колесика.

Галерея изображений

Фото из

Первым делом сделаем основание для тепловой пушки. Для этого вырезаем из фанеры прямоугольник 45х65 см. Сглаживаем углы и ошкуриваем периметр

На фанерном основании фиксируем вентилятор с подогревом. Для его фиксации используем кронштейн, установленный на амортизирующие прокладки, гасящие вибрацию

Нагреватель воздушного потока крепится с помощью шпильки длиной 75 мм, к которой приварен сантехнический хомут

Сооруженную из приваренного к шпильке хомута опору примеряем к месту установки, чтобы скорректировать при необходимости размеры

После примерки корпус тепловентилятора убираем, прикручиваем опору к основанию саморезами. Заодно монтируем термодатчик

Проверяем работоспособность термодатчика TG-K330, он нужен для контроля температуры воздушного потока

Собираем тепловентилятор, вернув корпус прибора на опору. Для контроля его работы подключаем два регулятора: ТЭНа Pulsar 3,6 - для проверки температуры, VRC 2,5 для подсчета оборотов

К тыльной стороне основания прибора прикручиваем колесики, которые помогут легко и просто перемещать тепловентилятор в любое место

Шаг 1: Изготовление основания из фанеры

Шаг 2: Крепление вентилятора с подогревой к основе

Шаг 3: Сооружение опоры для нагревателя

Шаг 4: Примерка опоры к месту установки

Шаг 5: Крепления опоры и установка термодатчика

Шаг 6: Проверка действия термодатчика

Шаг 7: Окончательная сборка тепловентилятора

Шаг 8: Крепление колесиков для буксировки

На нашем сайте есть инструкции по изготовлению других вариантов тепловой пушки – на различных типах топлива. А также полезные рекомендации по выбору готового прибора на случай, если вы передумали заниматься самостоятельной сборкой прибора.

Перечисленный материал рассмотрен в следующих статьях:

Вариант #3 – тепловентилятор из системного блока

Если в доме имеется непригодный системный блок, он вполне подойдет для создания самодельного тепловентилятора, тем более что вентилятор внутри устройства уже имеется.

Корпус блока будет использован для нового устройства, поэтому внешне такой тепловентилятор будет иметь форму параллелепипеда. А вот внутренности придется удалить полностью, оставив нетронутым только кулер.

Чтобы сделать тепловентилятор из старого системного блока, нужно удалить все, кроме кулера, а нагревательную спираль закрепить на каркасе из стеклотекстолита

Если вентилятор сломан, его придется заменить новым устройством. Для изготовления нагревательного прибора понадобится ножовка и лист стеклотекстолита. Из него необходимо выпилить каркас подходящего размера и конфигурации.

На каркасе закрепляют нихромовую проволоку таким образом, чтобы она равномерно заполняла пространство.

Эту схему можно использовать при создании тепловентилятора из компьютерного блока с кулером. В качестве нагревательного элемента используется нихромовая спираль

Нужно следить, чтобы витки спирали не соприкасались. Концы спирали фиксируют на корпусе обычными болтами. Сразу же устанавливают предохранительное устройство, которое будет отключать прибор при нагреве свыше 70 градусов.

Электрокабель, по которому будет поступать питание на нагревательный элемент, присоединяют к болтам, фиксирующим края спирали.

Компьютерный кулер – это устройство постоянного тока. Для его подключения к сети 220 В понадобится блок питания на 12 В. Переднюю часть корпуса закрывают решеткой, чтобы нагретый воздух свободно перемещался по комнате.

К нижней части корпуса присоединяют резиновую прокладку, кусок фанеры или любой другой подходящий материал, который не проводит ток. Теперь устройство можно включить и проверить его работоспособность.

Вариант #4 – водяной тип прибора

Интересный вариант устройств этого типа – это так называемый водяной тепловентилятор. Здесь в качестве нагревателя используется не спираль, а теплообменник, по которому циркулирует вода из системы отопления дома или квартиры.

Таким образом, водяной тепловентилятор можно рассматривать как дополнение к отопительной системе.

Схема и принцип работы водяного тепловентилятора: воздух проходит через теплообменник, подключенный к отопительному контуру, по трубам которого циркулирует горячая вода

Это устройство не отличается мобильностью, его устанавливают в конкретном месте. Идея состоит в том, чтобы прогонять воздух между трубами теплообменника и так улучшить скорость прогрева помещения и эффективность работы домового отопления.

Место установки тепловентилятора выбирают таким образом, чтобы его можно было без проблем подключить к отопительным трубам, а также, чтобы на пути потока теплого воздуха не было препятствий.

Сначала по размеру вентилятора из листового металла вырезают и сваривают корпус устройства. Для этого отрезают полосу металла, ширина которой соответствует ширине тепловентилятора, а длина равна периметру вентилятора плюс пара сантиметров для крепежа.

Полоску металла сгибают, а его противоположные стороны соединяют болтами.

Это стенки устройства. Для лицевой части отрезают подходящих размеров лист, в котором просверливают множество отверстий для воздуха. Это эквивалент защитной решетки. Теперь необходимо сделать теплообменник. Для этого используют медную трубку, которую сгибают, придавая ей форму змеевика.

На это время трубку рекомендуется заполнить песком, чтобы предотвратить образование заломов. По окончании работ песок удаляют.

В боковых стенках водяного тепловентилятора нужно просверлить два отверстия для труб теплообменника. Если присоединение к контуру отопления будет выполняться с помощью резьбы, ее необходимо нарезать на краях трубы теплообменника.

Имеет смысл установить на входе и выходе запорные краны, а в верхней точке теплообменника – кран Маевского, чтобы стравить попавший в систему воздух. Теплообменник устанавливают в корпус устройства и фиксируют его положение гайками.

После этого тепловентилятор закрепляют в выбранном месте таким образом, чтобы между стеной и корпусом было пространство не менее 10 см. Остается подключить трубы теплообменника к системе отопления, а вентилятор – к электропитанию.

Мы рассмотрели самые популярные среди пользователей варианты сборки самодельного тепловентилятора. Если они вам кажутся сложными или вы не хотите тратить свое время на изготовление самодельного прибора, всегда можно подобрать готовый в магазине бытовой техники.

Рекомендуем посмотреть статью, в которой мы рассмотрели как .

Выводы и полезное видео по теме

Здесь можно посмотреть обзор небольшого тепловентилятора, собранного из подручных средств:

В этом видео показана самодельная тепловая пушка для гаража. В качестве нагревательного элемента использованы спирали, снятые с электроплиты:

Вариант тепловентилятора, сделанного из отрезка асбоцементной трубы, представлен в этом ролике:

Тепловентилятор – устройство относительно простое, и именно это делает его таким удобным и надежным.

Очевидно, что сделать такой нагревательный прибор самостоятельно не сложно. Однако не следует при этом забывать о мерах предосторожности, чтобы самодельное устройство не стало причиной травмы или пожара.

Используете тепловентилятор-самоделку для бытовых целей? Поделитесь опытом изготовления и фотографиями самодельного прибора, оставив свои комментарии под нашей статьей.

А может вы только планируете собрать тепловентилятор и у вас остались невыясненные моменты после изучения наших инструкций? Задавайте свои вопросы – мы постараемся вам помочь.

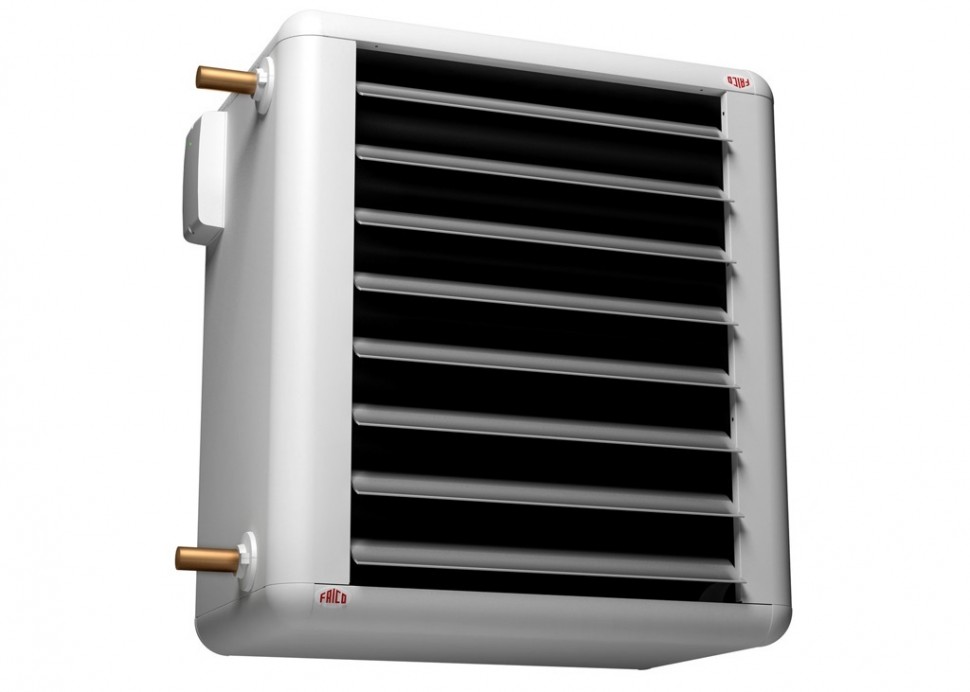

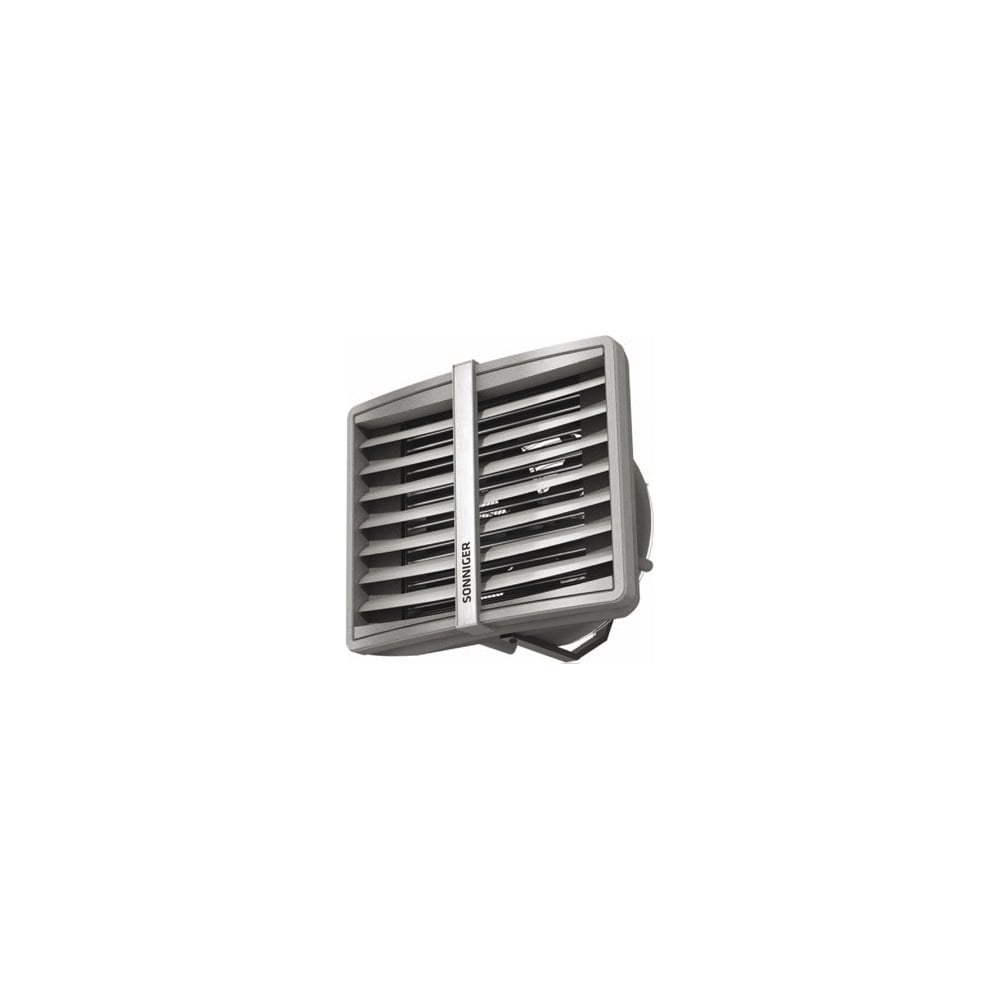

Схемы подключения водяных тепловентиляторов к системе отопления

На сегодняшнее время отопительные воздушные тепловентиляторы используются для отопления частных домов, гаражей, дач, теплиц, складов, цехов, а также других промышленных зданий. Данные аппараты могут нагревать воздух с помощью теплоносителя – горячей воды либо пропилен гликоля. Чтобы пользователь мог знать все аспекты электрического подключения и подключения к системе отопления, а также установки, Мы предоставим все материалы, которые нужно учитывать при монтаже водяных тепловентиляторов для Вашего помещения и ответим на вопрос "Как установить водяной тепловентилятор".


1. Особенности эксплуатации

1.1 Расход электроэнергии, в случае выбора данного отопительного аппарата минимален, поскольку в качестве нагревательного элемента используется вода или пропилен гликоль из системы центрального отопления. В то время электричество идет только для обеспечения работы вентилятора, который предназначен для подачи воздуха.

1.2 Водяные тепловентиляторы компактны, и имеют небольшие размеры, что является весомой особенностью при монтаже данного оборудования, Вам не будет нужно думать, где его разместить и на чем он будет крепиться. Для того чтобы Ваш тепловентилятор работал долго и качественно необходимо проводить технические осмотры состояния рабочих элементов. В отапливаемых помещениях нужно соблюдать уровень загрязненности среды и концентрацию химических элементов, которые могут нанести повреждения оборудованию. Когда эти правила не соблюдать обычный тепловентилятор в скором времени перестанет работать по Вашему назначению.


1.3 Для таких помещений, например «теплиц» используются тепловентиляторы с химически стойкими корпусами и классом защиты IP 54 и IP 65. Такой класс защиты имеют водяные тепловентиляторы от производителя Reventon модели «Farmer MC 47 kW, Farmer HCF IP54-3S 47kW и Farmer HCF 53 kW».

2. При монтаже требуется соблюдать:

2.1 Установка такого устройства нужно осуществлять в помещениях где температура не опускается ниже 0°С, соблюдения данной рекомендации требуется чтобы избежать замерзания воды в трубках тепловентилятора, или использовать жидкость в виде незамерзающего вещества, например (пропилен гликоль).

2.2 Перед началом монтажа воздушно отопительного прибора нужно внимательно изучитьвсе части на наличие разных дефектов. Для соединения тепловентилятора к системе отопления используются патрубки размером 3/4” (наружная резьба).


2.3 Обвязка данной системы, включающая в себя водяной тепловентилятор и его врезку в систему отопления, установку запорной арматуры весьма несложный процесс, но если Вы не уверены тогда лучше обратится к специалистам для правильного и качественного монтажа Вашей системы.

2.4 При использовании в качестве теплоносителя воды тепловентилятор может эффективно функционировать в закрытом помещении. Для монтажа данного оборудования снаружи здания можно использовать незамерзающие жидкости. Учитывая доступность и простоту установки, можно заявлять о том, что водяной тепловентилятор самый эффективный вариант для обогрева помещения.

3. Пример монтажа тепловентиляторов от производителя Volcano

3. 1 Монтажная консоль поставляется в комплекте с тепловентилятором Volcano. Для установки консоли к тепловентилятору необходимо вырезать отверстия в верхней и нижней части аппарата как отображено на рисунке 1, а потом вмонтировать в них втулки. На них нужно надвинуть монтажную консоль. Следующий шаг в нижнюю и верхнюю втулки закрутить винты (M10), а также зафиксировать положение тепловентилятора по отношению к консоли. Когда аппарат находится в нужном положении, далее следует установить заглушки на держателе.

Преимущества нагрева помещения тепловентиляторами:

  • легкость
  • быстрота нагрева воздуха
  • чистота и экологичность
  • легкий монтаж
  • доступность дополнительных материалов

При качественном и правильном монтаже тепловентиляторов можно рассчитывать на длительную и эффективную работу оборудования на протяжении многих лет.

Состав монтажной консоли:

  • консоль (1 шт. тип А или В)
  • крепежный держатель (тип А или В)
  • винты M10 вместе с шайбой и гайкой для установки держателей (2 комплекта)
  • винт М10 для крепления консоли к самому тепловентилятору (2 шт. )
  • заглушки (2 шт.)
  • монтажные втулки (1 шт.)

4. Патрубок теплоносителя

4.1 Во время установки трубопровода с теплоносителем нужно защищать присоединительный патрубок теплообменника от воздействия крутящего момента смотрите рисунок (2). Вес трубопроводов не должен создавать дополнительную нагрузку на патрубки тепловентилятора. Также есть возможность присоединение трубопроводов с помощью комплекта гибких шлангов, которые дают возможность изменять положения аппарата на монтажной консоли.

Размеры водопроводных труб для подключения тепловентиляторов

Диаметр труб для подключения нескольких тепловентиляторов должен быть подобран таким образом, чтобы скорость потока теплоносителя не превышала 2,5 м/с. Рекомендуется подбирать минимальные диаметры труб в зависимости от количества и типа тепловентиляторов, которые подключаются к трубам системы в соответствии с указанной таблицей.

Таблица диаметров водопроводных труб

Кількість тепловентиляторів Volcano для підключення12345678910
Максимальні витрати води м3/год Volcano Mini0,91,82,83,74,65,56,47,48,39,2
Діаметр труби Volcano Mini3/411 1/41 1/41 1/41 1/21 1/21 1/21 3/41 3/4
Максимальні витрати води м3/год Volcano VR11,32,745,36,789,310,61213,3
Діаметр труби Volcano VR13/411 1/41 1/21 1/21 3/41 3/4222
Максимальні витрати води м3/год Volcano VR22,24,46,68,811,113,315,517,719,922,1
Діаметр труби Volcano VR211 1/41 1/21 3/42222 1/42 1/22 1/2
Максимальні витрати води м3/год Volcano VR33,36,69,913,216,619,923,226,529,833,1
Діаметр труби Volcano VR311 1/21 3/422 1/42 1/22 1/22 3/433


Монтаж тепловентиляторов Volcano

Максимальная дальность потока воздуха в вертикальном направлении составляет 8-15 метров, в зависимости от типоразмера воздушно отопительного аппарата. Максимальная дальность в горизонтальном направлении составляет 14-25 метров.

Настенный монтаж

Потолочный монтаж

Групповой монтаж

Для правильного и равномерного распространения теплого воздуха рекомендуемое расстояние между тепловентиляторами модели VR1, VR2, VR3 составляет 6-12 метров, для тепловентилятора модели VR Mini составляет от 3 до 7 метров.

Несоблюдение при монтаже минимальных расстояний 0,4 метра от стены или потолка, может вызвать не корректную работу тепловентилятора, а также повышенный шум или повреждение самого вентилятора.

Схема подключения тепловентилятора до системы отопления

Видео схемы подключения тепловентилятора Volcano AC до трех-скоростного регулятора Wing/Volcano

Электрические схемы подключения тепловентиляторов Volcano представлены в этом PDF - файле.

Рекомендуем посмотреть водяные тепловентиляторы

Масляный радиатор с встроеным вентилятором

Масляный радиатор используется наряду с другими электрическими отопительными устройствами. Иногда, их используют в комплексе, поэтому будет интересно узнать, какие же бывают отопительные приборы, использующие в своей работе электрическую энергию. Масляный радиатор, отнюдь не единственный популярный нагревательный прибор.

Обзор электрических нагревателей

Конвекторы

Такой тип основан на физическом законе конвекции, когда холодный воздух, нагреваясь, перемещается вверх, а теплый, остывая, опускается. Состоят они из металлического корпуса, в котором расположены нагревательные элементы. Конвекторы оснащены термостатом, который позволяет поддерживать нужную температуру. Конвекторы имеют небольшой вес, их можно крепить на стену. Как будет сказано ниже, масляный радиатор лишен такой возможности из-за своего большого веса.

Конвектор Ensto Beta

Для того чтобы конвектор интенсивнее обогревал помещение, его оборудуют встроенным вентилятором. Поток воздуха обдувает нагревательный элемент, нагревается и поднимается. Получается принудительная конвекция. Помимо напольного и настенного расположения, конвектор может быть установлен и в полу. В этом случае его обязательно оборудуют вентилятором.

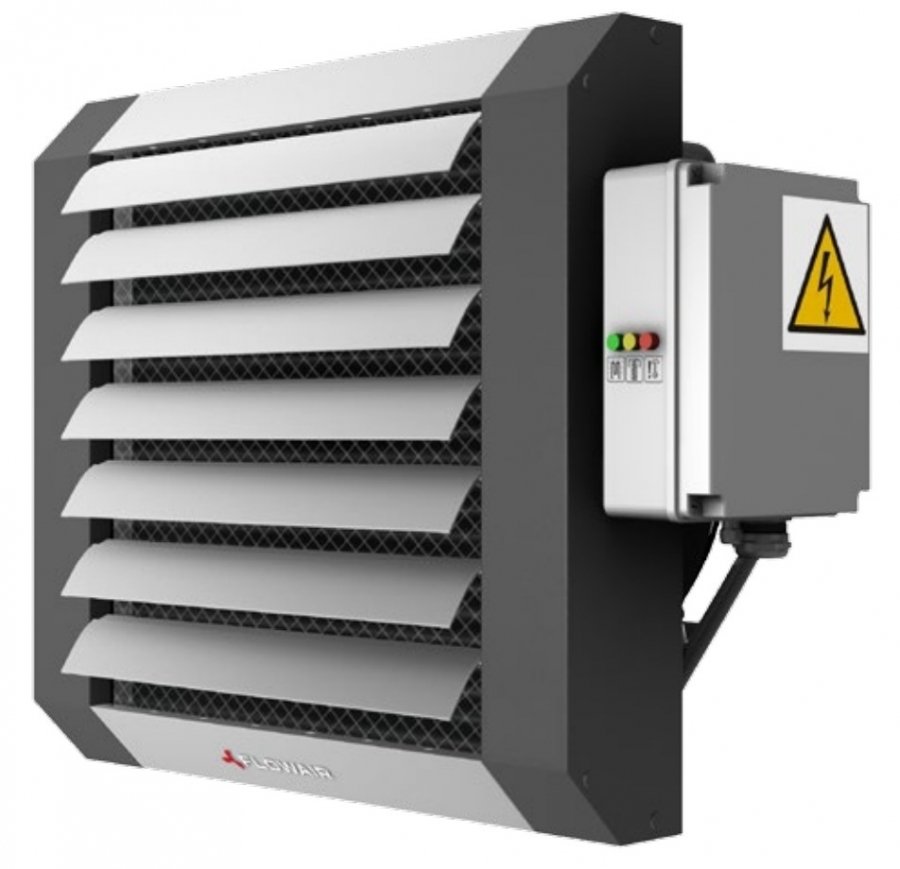

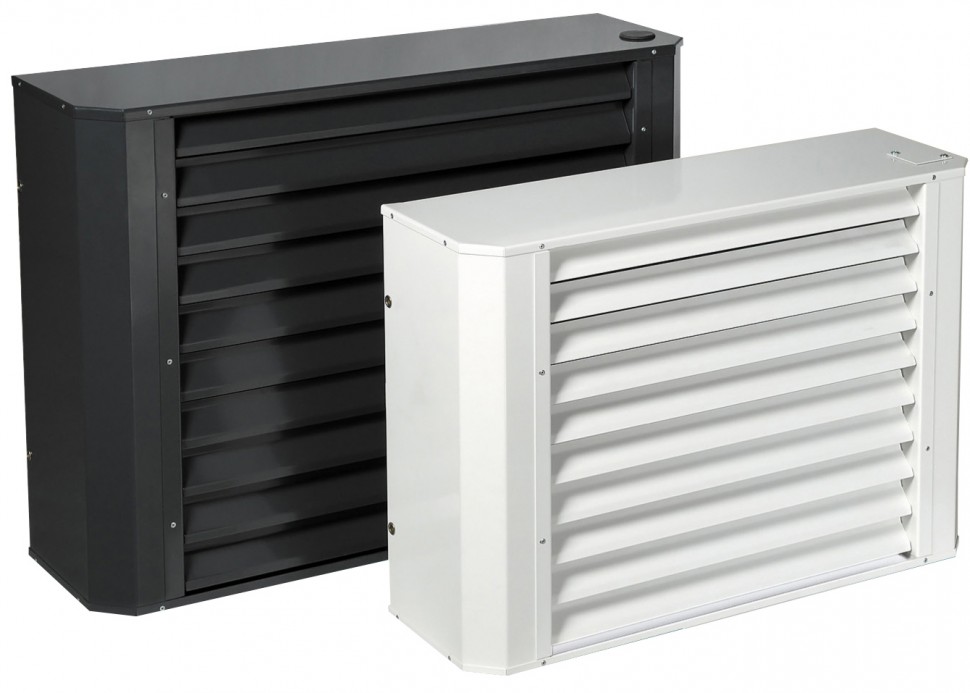

Тепловые вентиляторы

В этом обогревателе, в небольшой корпус помещен вентилятор и электрическая спираль. При включении устройства, спираль раскаляется, и нагнетаемый вентилятором воздух нагревается и обогревает помещение. Достоинством тепловых вентиляторов является их безопасность. Некоторые модели оборудованы специальным устройством, которое выключает и вентилятор, и нагревательный элемент при опрокидывании. Устройства могут работать и как обычный вентилятор.

Тепловой вентилятор Aeroheat

Тепловой вентилятор часто встраивают в масляный радиатор для того, чтобы сократить время на обогрев помещения.

Такие вентиляторы большого размера используются для обогрева торговых и производственных помещений и называются тепловыми пушками.

Нагреватели со спиралью

Тоже достаточно старый вид электронагревателя, который использовался и используется для обогрева жилья. Появился спиральный обогреватель примерно в то же время, что и масляный радиатор. Имеет металлический корпус, выполненный в виде рефлектора. Перед зеркалом рефлектора располагается металлическая спираль. Спираль нагревается, тепло отражается от зеркала рефлектора и обогревает помещение. Существуют различные виды такого прибора. В современных моделях вместо металлической спирали применяются иные материалы, но принцип остается тот же. Можно регулировать нагрев.

Если за спираль расположен вентилятор, то устройство превращается в водяную пушку.

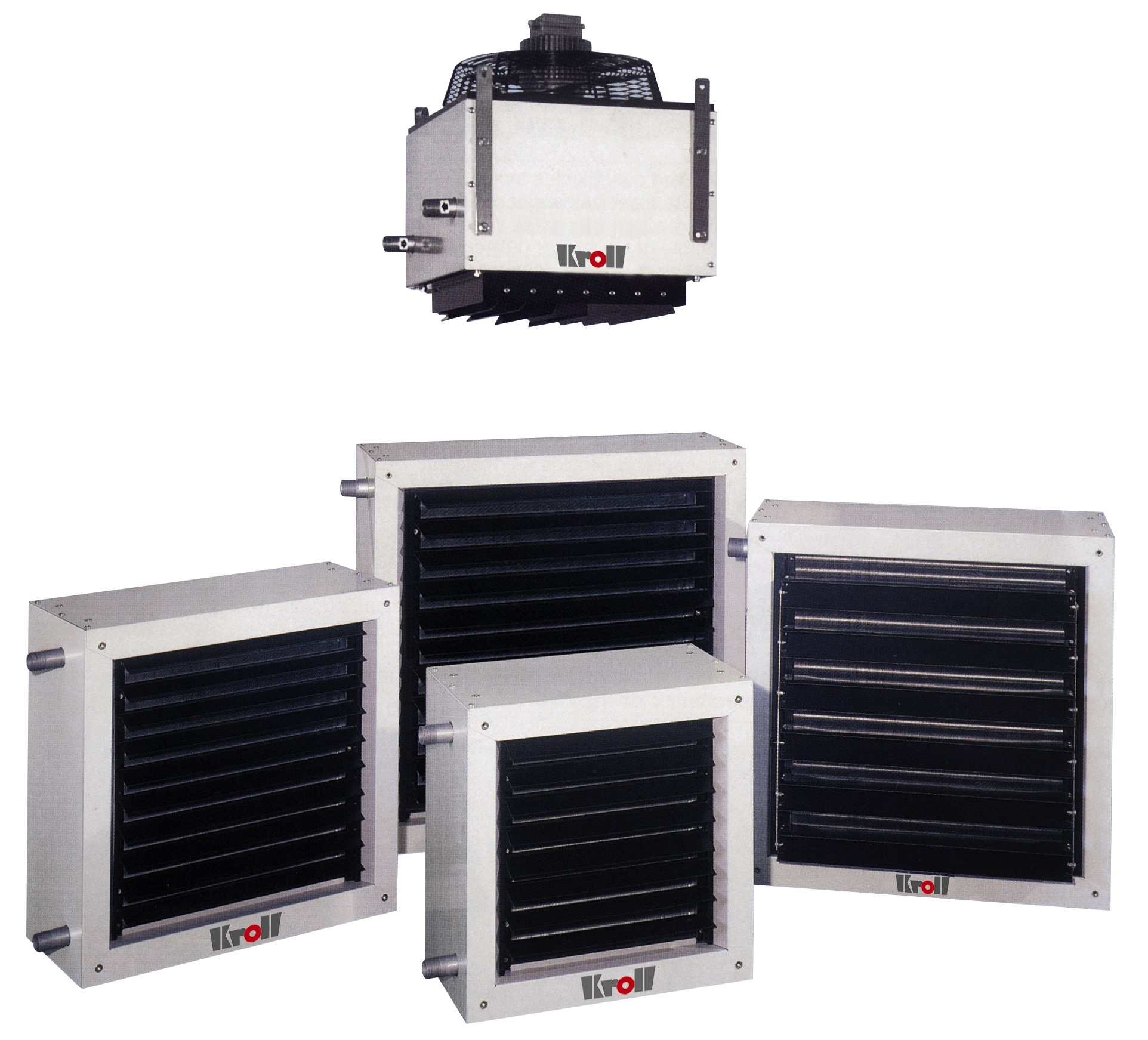

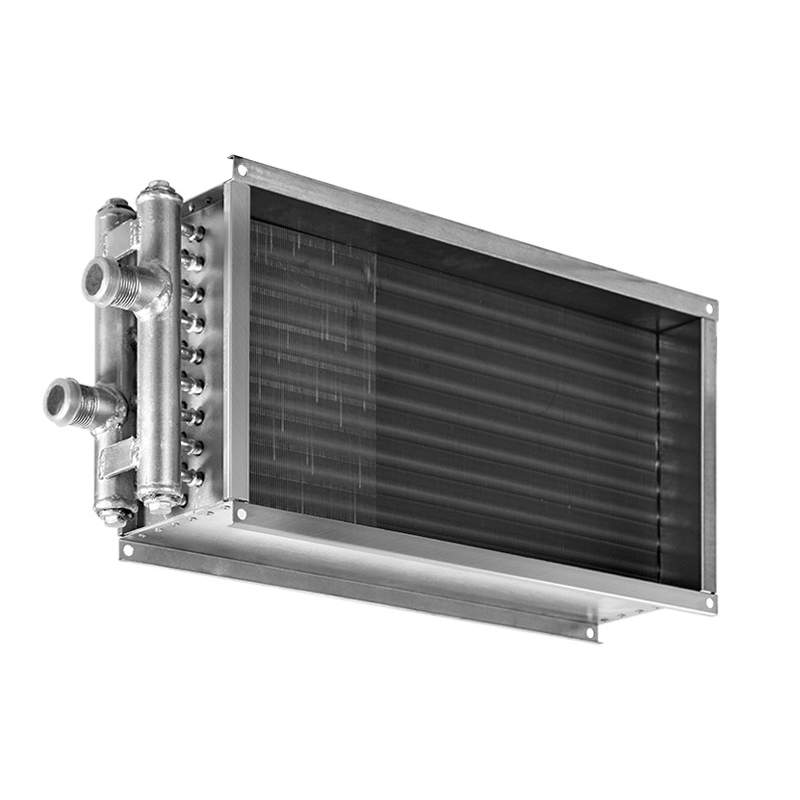

Водяные калориферы

Тоже применяются достаточно часто. Обычно, в помещениях большой площади, например, на производстве. Могут иметь разный вид. Водяной калорифер использует для нагрева воздуха в помещении горячую воду. Простейшие такие устройства изготавливались умельцами еще достаточно давно, и представляли собой металлический радиатор с расширительным баком. Внутри радиатора располагался электрический ТЭН, который подключался к электросети. В водяной калорифер заливалась вода, и он подключался к электропитанию.

Схема водяного колорифера

Современные модели подключаются к системе горячего водоснабжения и имеют встроенный вентилятор. Чаще всего, такой водяной калорифер монтируется в системе вентиляции и подает в помещение теплый воздух. От теплового вентилятора его отличает то, что электроэнергия не тратится на нагрев спирали, следовательно, происходит ее экономия. Единственное условие бесперебойной работы, это чтобы проходящий через вентиляцию воздух был чистым и не содержал в себе вязкие и абразивные частицы.

Несмотря на свою громоздкость, водяной калорифер пользуется большим спросом и многие известные производители, как российские, так и зарубежные, выпускают такие приборы. Водяной калорифер имеет большую мощность, чем масляный радиатор, конвектор или любой другой отопительный прибор. Исключение составляет, пожалуй, только тепловая пушка.

Инфракрасные лампы

Появились такие приборы сравнительно недавно. Инфракрасный обогреватель представляет собой специальную лампу, работающую в инфракрасном свете, встроенную в корпус. Она нагревает стены помещения и предметы интерьера. Такой обогреватель может быть смонтирован на стене или на потолке. Его достоинство заключается в том, что направленный на человека, он сразу дает комфортную температуру и не надо ждать, когда нагреется все помещение. Когда используется масляный радиатор, водяной калорифер или конвектор, нужно ждать, когда воздух в помещении прогреется до нужной температуры.

Инфракрасные обогреватели не оборудуются вентилятором, так как их принцип работы не основан на нагреве воздуха.

Водяной калорифер достаточно редко используются для обогрева жилых помещений. Из остальных видов нагревательных приборов, каждый человек выбирает такой, который соответствует его представлениям о комфорте. Трудно сказать, какой обогреватель лучше, а какой хуже. Тот факт, что все они выпускаются известными производителями, говорит о том, что спрос на такие приборы имеется.

Часто спрашивают о том, какой электрический обогреватель наиболее экономичен. На этот вопрос тоже нет прямого ответа, ведь все зависит от времени работы прибора и от его настроек.

Помимо перечисленных вариантов, таких как конвектор, тепловой вентилятор, водяной калорифер, спиральный обогреватель и инфракрасная лампа, в большом ходу и масляные радиаторы.

Что представляет собой масляный радиатор

Это металлический корпус, в который залито минеральное масло. Раньше выпускались приборы имеющие форму плоских панелей. Сейчас производители придают ему форму именно радиатора, так как она более практична.

Внутри корпуса располагается нагревательный элемент, нагревающий масло. Прибор оснащен терморегулятором, что позволяет устанавливать наиболее комфортную температуру.

Его достоинства и недостатки

К достоинствам можно отнести то, что такой обогреватель хорошо обогревает комнату и сохраняет температуру еще долгое время после выключения.

К недостаткам можно отнести долгое время нагрева и большой вес. Вес не позволяет крепить такие нагреватели на стены, возможно только напольное расположение. Для удобства корпус оборудуют колесиками. Они позволяют легко перемещать его по комнате.

Масляный обогреватель с вентилятором

Чтобы компенсировать недостаток долгого нагрева, производители оснащают масляный радиатор встроенным тепловентилятором. Он представляет собой такой же прибор, который был описан выше, встроенный в корпус масляного радиатора. Это позволяет значительно быстрее нагреть помещение. Обычно, его используют только в начале работы, а затем выключают. Как и сам радиатор, вентилятор может работать в разных режимах.

Масляный обогреватель с вентилятором

Можно подвести итог сказанному. Если нужно быстро нагреть помещение, например, комнату в дачном домике, лучше всего использовать тепловой вентилятор, который быстро нагреет воздух до нужной температуры.

Инфракрасный обогреватель позволит человеку чувствовать себя достаточно комфортно даже тогда, когда температура окружающего воздуха низкая.

Водяной калорифер отлично подойдет для нагрева производственных помещений большой площади. Водяной калорифер можно с успехом использовать и для отопления подвала или цокольного этажа частного дома в том случае, если в доме установлен водяной котел.

Масляный радиатор и конвектор, а также спиральные рефлекторы годятся для повышения комфорта в комнате, если мощности батарей отопления недостаточно. Их можно использовать и для обогрева дачного дома зимой, если в нем нет отопления. Но в этом случае затраты на электричество могут быть весьма значительными.

Приведенный небольшой обзор, возможно, поможет выбрать именно такой обогреватель, который будет максимально практичен в том или ином случае.

Рекомендуем прочесть!

Тепловентиляторы для оптимального тепла из Stadler Form

КАК НАЙТИ ПРАВИЛЬНЫЙ НАГРЕВАТЕЛЬ ВЕНТИЛЯТОРА

Выбор подходящего тепловентилятора для ваших конкретных нужд является сложной задачей и требует некоторых предварительных знаний. Ниже вы найдете несколько советов, которые помогут вам с покупкой идеального обогревателя.

Размер номера

Не все тепловентиляторы подходят для помещений любого размера. Перед покупкой узнайте, какой обогреватель подходит в вашем случае.Вообще говоря, производители работают исходя из размера комнаты 2,5 м.

Использование по назначению

Обогреватель подходит для многих областей. Например, в гостиной, детской, кухне, ванной, кабинете, гараже, комнате для хобби, транспортном средстве для отдыха, беседке или в случае выхода из строя системы центрального отопления. Обратите внимание, что защита IP21 является обязательной при использовании обогревателя в ванной комнате.

Технологии

Существуют различные типы тепловентиляторов: керамические нагреватели PTC, тепловентиляторы, кварцевые нагреватели, маслонаполненные радиаторы или инфракрасные нагреватели.Соответствующая технология выбирается в соответствии с индивидуальным благополучием. Вот почему рекомендуется тестировать различные типы технологий у утвержденного продавца.

Потребляемая мощность

Потребляемая мощность очень высока только в том случае, если не обращать внимания на время и уровень, на котором работает тепловентилятор. Потребляется ровно столько мощности, сколько указано для производительности (мощность в ваттах) тепловентилятора. Следовательно, обогреватели ни в коем случае не являются потребителями энергии, поскольку они производят столько же энергии, сколько и потребляемое тепло.

Объем

При использовании тепловентилятора необходимо учитывать не только уровень децибел, поскольку он включает объединение различных частот. Следовательно, частота может быть очень мешающей, даже если уровень децибел находится в пределах допустимого диапазона. Поэтому рекомендуется перед покупкой послушать, как звучит тепловентилятор при работе в тихой обстановке в магазине.

Техника

В настоящее время большое внимание уделяется техническому оснащению.Что касается тепловентиляторов, это проявляется в количестве уровней нагрева, есть ли встроенный термостат или даже тепловентилятор автоматически регулирует уровни нагрева, как в случае с Adaptive Heat TM в тепловентиляторе Paul . Есть даже тепловентиляторы с дистанционным управлением.

Тепловентиляторы - Thermal Edge

400 - 650 Вт

Полупроводниковый тепловентилятор CR 027 предотвращает образование конденсата и обеспечивает равномерную температуру в шкафах.Встроенный термостат используется для установки желаемой температуры, в то время как высокопроизводительный осевой вентилятор обеспечивает принудительную циркуляцию воздуха. CR 027 также доступен с постоянно работающим вентилятором (при включенном питании).

  • Компактный тепловентилятор
  • Мощность нагрева регулируется в соответствии с температурой окружающей среды
  • Встроенный регулируемый термостат
  • Встроенная защита от перегрева
  • Монтаж на DIN-рейку

Арт. Тепловая мощность¹
50 Гц
Тепловая мощность¹
60 Гц
Рабочее напряжение Мин. воздушный поток (свободный обдув) Диапазон настройки термостата² Вес (приблизительно)
02700.0-00 475 Вт 550 Вт 220-240 В переменного тока 20 куб. футов в минуту
(35 м³ / ч)
от 0 до 60 ° C 2.0 фунтов
(0,9 кг)
02700.9-00 400 Вт 550 Вт 110-120 В перем. Тока 20 куб. Футов в минуту
(35 м³ / ч)
от 32 до 140 ° F 2,0 фунта
(0,9 кг)
02701.0-00 550 Вт 650 Вт 220-240 В перем. Тока 26 куб. Футов в минуту
(45 м³ / ч)
от 0 до 60 ° C 2,4 фунта
( 1,1 кг)
02701.9-00 510 Вт 650 Вт 110-120 В переменного тока 26 кубических футов в минуту
(45 м³ / ч)
от 32 до 140 ° F 2.4 фунта
(1,1 кг)

¹ при температуре окружающей среды 68 ° F (20 ° C); ² Разница температур переключения 7K (допуск ± 4K)

Литература

Вернуться к началу страницы


950 Вт

Компактный высокопроизводительный тепловентилятор CR 030 предотвращает образование конденсата и обеспечивает равномерное распределение воздуха в помещении температура в корпусах. Этот тепловентилятор доступен со встроенным термостатом для контроля температуры или предварительно настроенным гигростатом для контроля влажности.CR 030 был разработан как стационарный блок для нижней части корпуса. Для монтажа на панели или на DIN-рейке рекомендуется тепловентилятор CR 130.

  • Компактная конструкция
  • Встроенная защита от перегрева
  • Встроенный регулируемый термостат или фиксированный гигростат
  • Пластиковый корпус с двойной изоляцией

Номер детали Теплопроизводительность¹ Рабочее напряжение Мин.воздушный поток (свободный обдув) Диапазон настройки термостата² Вес (приблизительно)
03051.0-00 950 Вт 230 В переменного тока 50/60 Гц 94 куб. ) от 0 до 60 ° C 3,1 фунта. (1,4 кг)
03051.0-02 950 Вт 230 В переменного тока, 50/60 Гц 94 куб. Фут / мин (160 м³ / ч) 65% относительной влажности, заводская установка 3,1 фунта (1,4 кг)
03051.0-07 950 Вт 230 В переменного тока, 50/60 Гц 94 кубических футов в минуту (160 м³ / ч) нет (без встроенных элементов управления) 3,1 фунта. (1,4 кг)
03059.9-00 950 Вт 120 В переменного тока, 50/60 Гц 94 кубических футов в минуту (160 м³ / ч) от 32 до 140 ° F 3,1 фунта (1,4 кг)
03059.9-02 950 Вт 120 В переменного тока, 50/60 Гц 94 кубических футов в минуту (160 м³ / ч) нет (без встроенных элементов управления) 3.1 фунт. (1,4 кг)

² Разница переключения 12,6 ° F ± 7 ° F (7 K ± 4 K)


Литература

К началу страницы


1200 Вт Опора Крепление

Компактный высокопроизводительный тепловентилятор CS 030 предотвращает образование конденсата и обеспечивает равномерное распределение температуры воздуха внутри шкафа. Этот тепловентилятор доступен с дополнительным встроенным термостатом для контроля температуры.CS 030 был разработан как стационарный блок для нижней части корпуса. Для монтажа на панели или на DIN-рейке рекомендуется тепловентилятор CS 130.

  • Компактная конструкция
  • Встроенная защита от перегрева
  • Встроенный регулируемый термостат (опция)
  • Пластиковый корпус с двойной изоляцией

Номер детали Теплопроизводительность Рабочее напряжение Мин.расход воздуха (свободный обдув) Диапазон настройки термостата² Вес (приблизительный)
03060.0-00 1200 Вт 230 В переменного тока 50/60 Гц 94 куб. ) от 0 до 60 ° C 2,6 фунта. (1,2 кг)
03060.0-01 1200 Вт 230 В переменного тока, 50/60 Гц 94 кубических футов в минуту (160 м³ / ч) нет (без встроенных элементов управления) 2,6 фунта (1,2 кг)
03060.9-00 1200 Вт 120 В переменного тока, 50/60 Гц 94 кубических футов в минуту (160 м³ / ч) от 32 до 140 ° F 2,6 фунта (1,2 кг)
03060.9-01 1200 Вт 120 В переменного тока, 50/60 Гц 94 кубических футов в минуту (160 м³ / ч) нет (без встроенных элементов управления) 32,6 фунта (1,2 кг)

² Разница переключения 12,6 ° F ± 7 ° F (7 K ± 4 K)


Литература

К началу страницы


100 - 400 Вт

Компактный высокопроизводительный тепловентилятор HVL 031 предотвращает образование конденсата и обеспечивает равномерное распределение температуры воздуха внутри шкафа.Для крупных OEM-производителей этот тепловентилятор также может поставляться без вентилятора, и в этом случае OEM / заказчик должен предоставить вентилятор, который соответствует минимальным требованиям к воздушному потоку.

  • Компактная конструкция
  • Встроенная защита от перегрева
  • Плоская конструкция
  • Установка на 3-х стороннюю DIN-рейку

Номер детали Номер детали Теплопроизводительность Рекомендуемый предварительный предохранитель T (с выдержкой времени) Мин.воздушный поток (свободный обдув) Размеры (в установленном состоянии) Вес (приблизительно)
120 В переменного тока, 50/60 Гц 230 В переменного тока, 50/60 Гц 120 В перем. Тока 230 В перем. Тока
03102.9-00 03102.0-00 100 Вт 2,0 A 1,0 A 20 куб. Футов в минуту
(35 м³ / ч)
1.85 x 3,15 x 4,41 дюйма
(47 x 80 x 112 мм)
1,3 фунта
(600 г)
03103.9-00 03103.0-00 150 Вт 2,5 A 1,25 A 20 кубических футов в минуту
(35 м³ / ч)
1,85 x 3,15 x 4,41 дюйма
( 47 x 80 x 112 мм)
1,3 фунта.
(600 г)
03113.9-00 03113.0-00 200 Вт 3,0 A 2,0 A 63 кубических футов в минуту
(108 м³ / ч)
1,85 x 4.68 x 5,94 дюйма
(47 x 119 x 151 мм)
2,0 фунта
(900 г)
03114.9-00 03114.0-00 300 Вт 4,0 A 2,0 A 63 куб. Фут / мин
(108 м³ / ч)
1,85 x 4,68 x 5,94 дюйма
( 47 x 119 x 151 мм)
2,0 фунта.
(900 г)
03115.9-00 03115.0-00 400 Вт 6,3 A 4,0 A 63 куб. Фут / мин
(108 м³ / ч)
1,85 x 4.68 x 5,94 дюйма
(47 x 119 x 151 мм)
2,0 фунта
(900 г)

Нагреватель 100 Вт / 150 Вт

Нагреватель 200 Вт / 300 Вт / 400 Вт

Литература

К началу страницы

Портативный промышленный электрический вентилятор мощностью 5 кВт Обогреватель

Лучший и дешевый электрический тепловентилятор мощностью 5 кВт портативного и отдельно стоящего типа, имеет небольшой размер, легкий вес, класс водонепроницаемости IPX4, защиту от перегрева, с вентилятором, 3 режима нагрева (30/2500/5000 Вт), площадь нагрева 100 м 3 , Регулируемая конструкция управления термостатом, свободная для контроля температуры нагрева.

Список параметров

Модель ATO-EF05
Мощность 5 кВт
17060 БТЕ / ч
4299 Ккал / ч
Блок питания Трехфазный 380-400 В переменного тока (50 Гц) (другие напряжения могут быть настроены по индивидуальному заказу)
Настройка нагрева 30/2500/5000 Вт
Выход воздуха 320м 3 / ч
Площадь обогрева 100м 3
Степень защиты IP IPX4
Установка Отдельно стоящая, переносная
Нагревательный элемент Нагревательный провод
Материал Холоднокатаная сталь + нержавеющая сталь
Сертификация CE, RoHS, EMC
Гарантия 12 месяцев
Применения тепловентилятора Гостиная, сад, строительная площадка, мастерская или другие производственные площади
Размер продукта 350 * 310 * 450 мм
Масса нетто 6.2 кг

Детали тепловентилятора

Выбор кабеля питания

Советы: как предотвратить ржавление тепловентилятора?

Если тепловентилятор используется в течение длительного времени, он будет ржавым и корродированным. Хотя внешний вид нашего электронагревателя выполнен из нержавеющей стали, мы должны соблюдать осторожность при его использовании. Тогда как мы можем обслуживать электрические нагреватели, чтобы продлить срок их службы?

1.При использовании тепловентилятора всегда будьте осторожны. Необходимо часто очищать и протирать поверхность обогревателя, чтобы удалить насадки и предотвратить появление внешних элементов, вызывающих коррозию.

2. Также необходимо обратить внимание на наличие загрязняющих веществ в окружающей среде. При наличии загрязняющих веществ необходимо вовремя принять защитные меры, особенно в прибрежной зоне, которая легко ржавеет, поэтому она подходит для применения в окружающей среде без промышленных загрязнений и коррозии воздуха.

3. Конечно, когда электрический тепловентилятор работает, на нем неизбежно остаются масляные пятна, пыль и грязь. Поскольку большинство опрыскивателей будут иметь коррозионный эффект, их следует своевременно промывать щелочной водой после прекращения использования. После мытья смойте чистой водой.

Тепловентилятор

Что такое тепловентилятор?
Тепловентилятор - это, по сути, обогреватель, который работает с помощью вентилятора, нагнетающего воздух над нагревательным элементом (например, нихромом, резистивной фольгой и т. Д.). Когда воздух проходит над нагревательным элементом, он нагревается и, следовательно, выталкивается из нагревателя. Таким образом, тепловентилятор нагревает комнату.
Существует два типа вентиляторов типа : электрические и с наружной вентиляцией. Электрические тепловентиляторы для работы потребляют электричество. Через нагревательный элемент проходит ток, который затем преобразует электрическую энергию в тепловую. Присутствующий внутри вентилятор всасывает воздух и толкает его к нагревательному элементу, где он быстро нагревается.Этот теплый воздух выходит из обогревателя и нагревает всю комнату.

В отличие от электрических тепловентиляторов, в неэлектрических тепловентиляторах с внешней вентиляцией используется горючее топливо (например, газ, керосин). За исключением источника энергии, они работают почти так же, как их электрические аналоги.
Электрические тепловентиляторы имеют преимущество перед тепловентиляторами с внешней вентиляцией, поскольку почти вся энергия, которую они потребляют, уходит в комнату в виде тепла. Это не относится к тепловентиляторам с внешней вентиляцией, поскольку при этом всегда теряется некоторое количество тепла.Однако стоимость эксплуатации электрического тепловентилятора выше, чем у тепловентилятора с внешней вентиляцией.

Характеристики тепловентилятора
Вот основные характеристики тепловентилятора:

  • Сегодня почти все современные тепловентиляторы поставляются с настройкой мощности для регулирования выходной мощности.
  • Некоторые модели могут иметь термостат, который может отключать нагрев при достижении желаемой температуры. Однако эти термостаты не могут поддерживать идеальный контроль над температурой в помещении, поскольку они обычно прикреплены к корпусу нагревателя и определяют температуру в помещении оттуда, что может быть неточным всегда.
  • Тепловентиляторы с наружной вентиляцией используют обычные нагревательные элементы и могут обеспечивать впечатляющее тепловыделение.
  • В тепловентиляторах, оборудованных системой водяного отопления, используется шланг для горячей воды.

Энергопотребление тепловентилятора
В среднем потребляемая мощность тепловентилятора может колебаться от 1000 Вт до 3000 Вт. Хотя более продвинутые модели потребляют меньше энергии по сравнению с устаревшими моделями, тепловентиляторы не являются энергоэффективным вариантом.Один электрический тепловентилятор может потреблять в три раза больше электроэнергии, чем нагреватель кондиционера с обратным циклом от 4 до 6 звезд.

Использование тепловентилятора
В то время как бытовые тепловентиляторы используются для обогрева домов, офисов и таких небольших жилых помещений, промышленные тепловентиляторы используются на больших площадях, таких как склады, транспортные контейнеры, фабрики и т. Д.
Тепловентилятор - это эффективный способ обогреть комнату зимой. Чтобы обогреть комнату и одновременно сэкономить энергию, установите тепловентилятор на более низкую температуру и изолируйте комнату.Таким образом, горячий воздух будет равномерно распределяться по комнате без выхода тепла наружу.

Отопление и вентиляция
Каждый дом в холодных странах имеет систему отопления и вентиляции. Под отоплением понимается процесс обогрева дома с помощью приборов, вырабатывающих тепло (комнатные обогреватели и тепловентиляторы), или через систему центрального отопления. В системе центрального отопления есть бойлер, печь или тепловой насос для нагрева воды. Он расположен в центре дома, откуда тепло передается в разные части дома за счет конвекции, теплопроводности или излучения.

Вентиляция - это процесс вытеснения затхлого воздуха внутри птичника свежим и чистым воздухом. Он включает в себя как обмен внутреннего воздуха с наружным воздухом, так и циркуляцию воздуха внутри дома. При этом неприятные запахи, влага, дым, тепло, пыль и углекислый газ вытесняются из дома и пополняются кислородом. Правильная вентиляция необходима для поддержания хорошего качества воздуха в вашем доме. Это очень полезно для вашего здоровья, так как в вашем доме поступает кислород, который ускоряет метаболизм и выводит вредные загрязнители (углекислый газ, дым и запах).Кроме того, вентиляция - отличный способ естественным образом охладить ваш дом.

Информация о электрических обогревателях - Истины и мифы о тепловентиляторах

У владения тепловентилятором есть много преимуществ, но большинство людей обеспокоены репутацией этих нагревательных устройств. Здесь мы отделим миф от правды и поможем вам определить, подходит ли тепловентилятор для вашего дома. Не полагайтесь на слухи - рассчитывайте на экспертные знания и личный опыт!

1.Опасны ли эти обогреватели? Миф : Безопасность - большая проблема. Каждый хочет инвестировать в систему отопления, которая считается безопасной и эффективной. Несмотря на их доступность, большинство людей считают, что эти нагревательные устройства небезопасны, поэтому не хотят их использовать.

Правда : В настоящее время эти обогреватели чрезвычайно безопасны в использовании и больше не представляют той угрозы, к которой они привыкли. При правильном использовании устройства проблем с безопасностью возникнуть не должно. Большинство электрических нагревательных устройств считаются опасными, потому что они могут легко опрокинуться и начать перегреваться; однако современные технологии практически устранили этот риск.

Полезный совет : Большинство устройств имеют несколько функций безопасности, некоторые из которых включают защиту от тепловой перегрузки, предохранительный опрокидывающийся переключатель и поляризованный штекер. Вы также можете найти вариант, который предлагает прохладный сенсорный корпус или автоматическое отключение, которое отключает устройство после достижения определенной температуры.

2. Не сделает ли воздух слишком сухим?

Миф : Тепловентилятор полностью осушает воздух в доме, вызывая дискомфорт и кашель.

Правда : Зимой воздух в целом становится суше.При включении обогревателя сухость часто становится более заметной. Если вы слишком часто используете тепловентилятор, это иногда может стать неудобным. Контролируйте уровень влажности в доме с помощью гигрометра, поддерживая уровень в пределах 30-50%.

Полезный совет : При необходимости добавьте в дом увлажнитель, чтобы сохранить влагу в воздухе и помочь более эффективно отводить тепло. Это также снизит статический заряд на таких предметах, как ковер, постельное белье и драпировки.

3.Будет ли электричество слишком дорогим?

Миф : Тепловентилятор дороже, чем центральное отопление.

Правда : Хотя электричество может быть дорогим, оно не так дорого, как другие источники тепла. Цены на природный газ и мазут резко выросли за последние несколько лет, и их стоимость может быть непредсказуемой. Использование вентиляторной системы отопления в качестве дополнительного источника тепла поможет снизить затраты на электроэнергию за счет обогрева одной комнаты и низкого энергопотребления.

Полезный совет : Если вам нужна опция для обогрева отдельной комнаты на короткий период времени, тогда вам подойдет зональная система отопления. Это позволит вам снизить температуру на центральном термостате, сохранив при этом необходимый вам уровень комфорта в определенном месте в доме.

4. Стоит ли того недорогой тепловентилятор?

Миф : Производители часто поощряют миф о том, что их более крупные, новые и более дорогие модели обеспечат более высокую эффективность.

Правда: На самом деле все электрические обогреватели очень близки к 100% эффективности. Очень мало потраченной впустую энергии. Причем эти обогреватели наименее дорогие из-за простоты своей конструкции. Если хотите сэкономить, ищите недорогой вариант. Просто убедитесь, что в нем есть функции безопасности. Если нет, то это плохой выбор.

Полезный совет : Самый мощный вариант обогрева, который вы можете купить, обеспечит 1500 Вт тепла, чего достаточно для помещения площадью около 150 квадратных футов.Модели, которые дороже, чем около 30 долларов, не обязательно будут предлагать больше мощности нагрева, но у них будут дополнительные преимущества, такие как дистанционное управление или функция осцилляции.

5. Нагреватели с вентилятором неэффективны?

Миф : Тепловентиляторы - неэффективный способ обогрева больших помещений, потому что они недостаточно мощные.

Правда : Многие разные варианты обещают обогреть более или менее квадратные метры с использованием того же количества энергии. Обычно обогреватель мощностью 1000 Вт согревает до 100 квадратных футов пространства; однако это зависит от планировки и изоляции комнаты.Для достижения наилучших результатов убедитесь, что ваша комната герметично закрыта, чтобы сохранить тепло дольше и эффективнее.

Полезный совет : Закупорите, закройте двери и окна, где есть сквозняки. Просто ощупайте края дверных проемов и окон. Если вы чувствуете, что воздух выходит наружу, вам понадобится уплотнитель. Если проем слишком большой, подумайте о том, чтобы снова заделать место внутри дверного проема или окна.

6.Вентиляторные обогреватели издают слишком много шума?

Миф : Тепловентиляторы слишком громкие и отвлекают.

Правда: Хотя вращающийся вентилятор не совсем бесшумный, он может не так отвлекать, как вы думаете. По сравнению с повседневным шумом тепловентиляторы создают минимальное шумовое загрязнение. Это похоже на включение вентилятора летом, чтобы поддерживать прохладу в помещении. Обычно эти агрегаты отличаются низким уровнем шума, который трудно определить по сравнению со звуком работы кондиционера или системы центрального отопления.

Полезный совет : Легко спящие люди могут на самом деле оценить белый шум тепловентилятора, который может заглушать раздражающие звуки движения или голоса, которые могут мешать работе. Некоторые рассматривают возможность использования вентилятора, чтобы действительно помочь им уснуть.

Что люди говорят о своих тепловентиляторах

Посмотрите, что эти пользователи тепловентиляторов говорят о своих любимых покупках:

«Во время ремонта без отопления и изоляции дом остается холодным. Если закрыть одну комнату и использовать Ворнадо прогревается с 10 до 20 градусов менее чем за час.... Моя электрическая компания говорит, что я, вероятно, плачу от 25 до 35 центов в час. Чтобы обогреть комнату в течение 3 часов каждый вечер и потратить около доллара, она того стоит ». - П. Харрисон из Сан-Маркоса, Калифорния, о обогревателе Vornado DVTH Vortex.

« Этот маленький и компактный обогреватель обеспечивает! Он делает все, что нужно, а именно нагрев, и не имеет никаких посторонних функций, которые могут привести к сбою. Он хорошо построен, а ручки включения / выключения и термостата плотные и надежные ». - Джеофредо из Мельбурна, Флорида, о портативном электрическом обогревателе Air King 8945.

«Этот обогреватель великолепен. Он прекрасно смотрится в офисной среде и быстро нагревает помещение. Мы очень заботимся о безопасности, и этот обогреватель обладает всеми функциями безопасности, которые необходимы для обеспечения безопасной среды для работы. немного громче, чем некоторые, но по отличной цене ... Не могу победить! " - Триш из Колумбии, доктор медицины, о башенном керамическом нагревателе Soleus HC7-15-01 PTC.

Последние мысли

Вентиляторное отопление - отличный способ точечного обогрева помещений. Они недороги в приобретении и рентабельны в эксплуатации.Выключите систему центрального отопления и прогрейте по одной комнате. Учитывая экономичность и то, как каждый хочет сэкономить, инвестировать в дополнительный обогреватель - хорошая идея!

Тепловентиляторы PTC

OTC Нагреватели с вентиляторами PTC для электронных шкафов Нагреватели с положительным температурным коэффициентом

становятся все более распространенными в военной, промышленной, коммерческой и бытовой сферах. Уникальные характеристики быстрого нагрева и максимальной температуры при небольшом количестве управляющих схем или ее отсутствии обеспечивают эффективный нагрев и встроенную безопасность.Керамический диск, используемый для нагревательного элемента, также обеспечивает более длительный срок службы, чем обычные резистивные нагревательные элементы.

Существует несколько различных типов систем отопления, использующих технологию PTC.


Вентилятор PTC для быстрого нагрева

Применения в электрических шкафах, требующие внутренних нагревательных устройств, могут отличаться в зависимости от внешних условий окружающей среды. Некоторым может потребоваться постепенный, устойчивый источник тепла для поддержания минимальной температуры из-за холода.

В некоторых случаях требуется прямой нагрев поверхности емкости или устройства, для чего требуется поверхностный нагреватель PTC. В других случаях может потребоваться нагрев материала или жидкости внутри контейнера, для чего требуется погружной нагреватель с положительным температурным коэффициентом.

Применения, в которых корпус не вентилируется снаружи, но подвержен резким температурам или влажности (например, открывание дверцы панели для обслуживания), может потребоваться быстрое срабатывание тепловентилятора.

Характеристики нагревателя PTC идеально подходят для быстрого нагрева шкафа, чтобы компенсировать влажность или отрицательные температуры, возникающие при открытии дверцы панели.Другие приложения, которым просто необходим быстрый нагрев для производственных процессов или военных приложений, считают эти характеристики эффективными.

Когда ток подается на нагреватель, керамический элемент PTC имеет низкое сопротивление при температурах ниже заданной температуры. Эта характеристика обеспечивает максимальный ток и быстрое нагревание. При использовании закрытого вентилятора тепло быстро отводится внутрь корпуса.


Приложения, использующие PTC вентиляторный нагрев

Рассмотрите свой автомобильный обогреватель на холодном Севере зимой.Как пассажир, вы хотите максимально быстро установить максимальную температуру. Тепловентилятор PTC решает эту проблему с одинаковыми результатами в промышленных и производственных процессах. Это также позволяет быстро распределять нагретый воздух по салону.

Электрические шкафы

предъявляют аналогичные требования, и тепловентиляторы PTC могут решить множество потенциальных проблем в этих приложениях.

  • Банкоматы
  • Билетные автоматы
  • Управление движением и безопасностью
  • Панели дисплея
  • Уличные камеры
  • Контроль доступа
  • Топливные насосы и электрические зарядные станции
  • Телекоммуникации
  • Транспорт

Кожухи, используемые в этих приложениях, обычно герметичны от неблагоприятных погодных условий, требующих нагрева, охлаждения и контроля влажности.В некоторых из этих приложений есть термопринтеры для билетов и чеков. Термопринтеры и их бумага плохо работают при низких температурах или в условиях повышенной влажности.

Поскольку в этих средах нет естественной конвекции, необходим вентилятор для распределения или фокусировки нагретого воздуха. Требования к размеру зависят от размера и материала, из которого изготовлены корпуса. Обратитесь к нашим специалистам по промышленному отоплению, чтобы найти правильное решение для вашей области применения.


Быстро удалить влагу из шкафа

Даже герметичные корпуса необходимо периодически открывать для обслуживания.В зависимости от условий окружающей среды это может привести к попаданию влаги в панель. Эту избыточную влагу необходимо быстро удалить. Посмотрите видео, демонстрирующее быстрое удаление влаги из панели с помощью тепловентилятора DBK USA.


Стандартные номинальные параметры обогрева и мощности для тепловентиляторов PTC

Для инженеров-разработчиков приложений и технологических процессов тепловентиляторы PTC доступны во многих стандартных размерах и номинальной мощности. Серия DBK USA Cirrus охватывает широкий спектр тепловентиляторов.


Посмотреть видео о тепловентиляторах PTC серии Cirrus

Самыми маленькими обогревателями OTS, доступными в DBK USA, являются их серии Cirrus 25, начиная с 5 Вт. Эти нагреватели 12/24 В переменного тока, постоянного тока имеют отдельный контур вентилятора для охлаждения, когда нагреватель не требуется.

Эти небольшие тепловентиляторы PTC имеют поперечное сечение 26x27 мм или 1,02x1,06 дюйма, что делает их одними из самых миниатюрных тепловентиляторов на рынке. Длина варьируется от 50 мм или 1,97 дюйма до 72 мм или 2 мм.83 дюйма. Небольшой размер делает их идеальными для крохотных помещений, где требуется обогрев.


Тепловентиляторы PTC от 5 до 40 Вт

В целях безопасности производитель предварительно устанавливает защитные кожухи IP20.

Эта автономная серия поставляется с предварительно смонтированной проводкой и легко встраивается в схему панели управления с помощью зажима на 35-миллиметровой DIN-рейке. Они известны своим легким весом, большим соотношением мощности и размера.

Обратите внимание, что поперечное сечение нагревателей аналогично, но длина зависит от напряжения и мощности.


Тепловентиляторы PTC от 50 до 100 Вт

DBK USA Cirrus 40 серия обогревателей мощностью от 50 до 100 Вт с теми же характеристиками, что и серия более низкой мощности. Диапазон рабочих температур аналогичен, но объемный расход воздуха в 2 ½ раза больше, чем у нагревателей серии 25.


Тепловентиляторы PTC от 200 до 400 Вт

Эти нагреватели представляют собой жгут с предварительно смонтированной проводкой для легкого подключения к клеммной колодке или контакторам.


300–800 Вт 115–230 В Тепловентиляторы PTC

Нагреватели DBK Cirrus 80 - это блоки двойного питания, 300/600 и 450/800 Вт при 115/230 В.Температура корпуса этих агрегатов достигает 176 градусов по Фаренгейту. Хотя они намного больше тепловентиляторов серии Cirrus 25, эти агрегаты все же относительно малы по своей тепловой мощности.


Готовые и подключенные PTC тепловентиляторы OTS, когда они вам нужны

Все продукты DBK USA доступны с индивидуальными опциями для оптовых закупок и уникальными приложениями. Эти готовые к употреблению единицы идеальны для тестирования и небольших партий.

DBK USA имеет экспертов, готовых ответить на ваши вопросы.Инженеры-конструкторы могут воспользоваться калькулятором мощности передачи на нашем сайте.

Звоните нашим теплотехникам напрямую по телефону 1-864-607-9047. Перейдите на нашу страницу ресурсов для получения дополнительной информации о тепловентиляторах PTC.

Пропорциональный термостат

, вентилятор, комбинированный нагреватель

Пропорциональный термостат, вентилятор, комбинированный нагреватель

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Настроить и добавить в корзину

Характеристики:

  • Универсальный термостат, нагреватель, блок управления вентилятором
  • Для настольных инкубаторов
  • Пропорциональный цифровой электронный термостат с предварительной установкой (99,5 F)
  • Цифровой дисплей
  • Таймер вывода
  • Источник питания 12 В постоянного тока (допускает вход 110 В ИЛИ 220 В)
  • Дистанционный датчик для точного измерения температуры
  • Управляет электродвигателем постоянного тока (продается отдельно)
  • Возможность питания от аккумулятора 12 В (разъемы продаются отдельно)
  • Возможность питания в дороге с помощью автомобильного адаптера питания
  • 2 года гарантии IncuCare
Настроить IncuKit ™ MINI для настольных инкубаторов | Термостат, вентилятор и нагреватель
Вернуться к сведениям о продукте

IncuKit ™ Mini

1 х IncuKit ™ MINI + $ 0.00

Многие люди предпочитают строить собственные инкубаторы. Это веселый проект, сделанный своими руками. Мы обнаружили, что самая большая трудность, с которой сталкиваются люди при разработке своих инкубаторов, - это найти надежный источник тепла и термостат. Мы решили эту проблему, создав тепловентиляторы серии IncuKit ™ с термостатами.

Мы создали IncuKit ™ DC, чтобы превратить любой маленький контейнер в инкубатор. Это обеспечивает управление теплом, циркуляцией воздуха и термостатом, необходимое для точного управления окружающей средой в контейнере для инкубационных яиц.

IncuKit ™ DC поставляется с пропорциональным термостатом, встроенным нагревателем на 40 Вт и встроенным вентилятором. Пропорциональный термостат изменяет количество энергии, подаваемой на нагреватель, вместо того, чтобы просто выключать и включать нагреватель. Это обеспечивает более точный контроль температуры, чем стандартный термостат включения / выключения.Термостат также предварительно настроен на 99,5 градусов по Фаренгейту, который можно легко отрегулировать при необходимости. Скорость вентилятора также можно отрегулировать, чтобы обеспечить необходимую циркуляцию для контейнеров разного размера. Цифровой дисплей позволяет легко считывать текущую температуру и вносить изменения. IncuKit ™ DC работает от низкого напряжения 12 В постоянного тока и включает преобразователь переменного тока в постоянный, который работает как с входным напряжением 110/120 В, так и 220/240 В. Можно легко добавить дополнительный токарный двигатель постоянного тока, который управляется модулем управления и полностью регулируется.В случае отключения электроэнергии IncuKit ™ DC также может питаться от аккумулятора 12 В (требуются дополнительные разъемы для аккумулятора).

Как всегда, на все наши продукты распространяется годовая гарантия без проблем. Купите сегодня без забот и испытайте IncuKit ™ DC на себе.

Как определить контейнер подходящего размера для IncuKit DC:

Есть несколько факторов, которые определяют, сколько энергии потребуется для нагрева контейнера до температуры, соответствующей температуре вылупления яиц.Размер контейнера, насколько хорошо он изолирован, температура в помещении и то, насколько сильно она колеблется, будут иметь большое значение. Наилучший способ определить, подходит ли IncuKit ™ DC размера для вашего контейнера, довольно просто. Просто поместите в контейнер лампочку на 40 Вт (убедитесь, что она теплоизолирована, так как они сильно нагреваются!) И измерьте, насколько нагревается ваш контейнер. Если температура легко достигает как минимум 100 градусов по Фаренгейту, IncuKit ™ DC должен работать. Пользователь несет ответственность за то, чтобы определить, будет ли это выделять достаточно тепла для вашего контейнера.

См. Это видео для обзора IncuKit DC:

.

Инструкции по продукту:

IncuKit ™ Mini

См. Краткое описание

Характеристики:

  • Универсальный термостат, нагреватель, блок управления вентилятором
  • Для настольных инкубаторов
  • Пропорциональная цифровая электронная предварительная установка (99.5 F) термостат
  • Цифровой дисплей
  • Регулируемая скорость вентилятора
  • Таймер вывода
  • Источник питания 12 В постоянного тока (допускает вход 110 В ИЛИ 220 В)
  • Дистанционный датчик для точного измерения температуры
  • Управляет электродвигателем постоянного тока (продается отдельно)
  • Возможность питания от аккумулятора 12 В (разъемы продаются отдельно)

Добавить двигатель Тернера

См. Краткое описание См. Краткое описание

В покупку входит:

  • Двигатель 5 об / мин для устройства для ворошения яиц IncuKit DC
  • 2 года гарантии IncuCare

Этот двигатель представляет собой двигатель постоянного тока 5 об / мин 12 В для IncuKit DC.Используйте этот мотор, чтобы сделать свою собственную машину для переворачивания яиц. IncuKit DC позволяет вам установить интервал, в соответствии с которым двигатель будет включаться на несколько секунд каждые несколько часов (настройка в соответствии с вашими потребностями в токе)

Этот товар выбран

Управление энергопотреблением

См. Краткое описание См. Краткое описание
  • Запустите IncuView или IncuKit Mini в дороге
  • Отлично подходит для транспортировки клеток пчелиной матки
  • Отлично подходит, когда вам нужно перевезти инкубатор для птицы из одного места в другое

Автомобильный адаптер питания позволяет поддерживать инкубатор в рабочем состоянии в дороге! Это может быть особенно удобно, если вы перевозите яйца или клетки пчелиной матки на новое место.Работает с IncuView и IncuKit Mini (НЕ РАБОТАЕТ С GENESIS 1588)). Требуется до 5 А при 12 В постоянного тока

Этот товар выбран

* Поля, обязательные для заполнения

Ваша индивидуальная настройка

IncuKit ™ MINI для настольных инкубаторов | Термостат, вентилятор и обогреватель

В наличии

Многие люди предпочитают строить собственные инкубаторы.Это веселый проект, сделанный своими руками. Мы обнаружили, что самая большая трудность, с которой сталкиваются люди при разработке своих инкубаторов, - это найти надежный источник тепла и термостат. Мы решили эту проблему, создав тепловентиляторы серии IncuKit ™ с термостатами.

Мы создали IncuKit ™ MINI, чтобы превратить любой маленький контейнер в инкубатор. Это обеспечивает управление теплом, циркуляцией воздуха и термостатом, необходимое для точного управления окружающей средой в контейнере для инкубационных яиц.

IncuKit ™ MINI поставляется с пропорциональным термостатом, встроенным нагревателем на 40 Вт и встроенным вентилятором. Пропорциональный термостат регулирует количество энергии, подаваемой на нагреватель, вместо того, чтобы просто выключать и включать нагреватель. Это обеспечивает более точный контроль температуры, чем стандартный термостат включения / выключения. Термостат также предварительно настроен на 99,5 градусов по Фаренгейту, который можно легко отрегулировать при необходимости. Цифровой дисплей позволяет легко считывать текущую температуру и вносить изменения.IncuKit ™ MINI работает от низкого напряжения 12 В постоянного тока и включает преобразователь переменного тока в постоянный, который работает как с входным напряжением 110/120 В, так и 220/240 В. Можно легко добавить дополнительный токарный двигатель постоянного тока, который управляется модулем управления и полностью регулируется. В случае отключения электроэнергии IncuKit ™ MINI также может питаться от аккумулятора 12 В (требуются дополнительные разъемы для аккумулятора).

ПРИМЕЧАНИЕ. По желанию вы можете приобрести автомобильный адаптер питания или зажимы для аккумулятора, чтобы ваш инкубатор мог работать в дороге! Это может быть особенно удобно, если вы перевозите яйца или клетки пчелиной матки на новое место.

Как всегда, на все наши продукты распространяется 2-летняя гарантия IncuCare. Купите сегодня без забот и испытайте IncuKit ™ MINI на себе.

Как определить контейнер подходящего размера для IncuKit MINI:

Есть несколько факторов, которые определяют, сколько энергии потребуется для нагрева контейнера до температуры, соответствующей температуре вылупления яиц. Размер контейнера, насколько хорошо он изолирован, температура в помещении и то, насколько сильно она колеблется, будут иметь большое значение.Наилучший способ определить, подходит ли IncuKit ™ MINI по размеру для вашего контейнера, довольно просто. Просто поместите в контейнер лампочку на 40 Вт (убедитесь, что она теплоизолирована, так как они сильно нагреваются!) И измерьте, насколько нагревается ваш контейнер. Если температура легко достигает как минимум 100 градусов по Фаренгейту, IncuKit ™ MINI должен работать. Ответственность за определение того, будет ли этот продукт выделять достаточно тепла для вашего контейнера, лежит на пользователе.

Посмотрите это видео для обзора IncuKit MINI:

.

Инструкции по продукту:

IncuKit ™ Mini

Дополнительная информация
Артикул ИКМН
Масса 1,3750
Состояние Новый
Размеры 3.15 дюймов (80 мм) x 3,15 дюйма (80 мм) x 2,3 дюйма (59 мм)
Циркуляционный воздух Есть
Модель IncuKit Mini
Стиль IncuKit
Напряжение Низкое напряжение (12 В постоянного тока)
Термостат Тип Цифровой
Вт 48 Вт

Вопросы клиентов

Инкубатор какого размера нагревает IncuKit?

Нет заранее определенного размера, для которого IncuKit будет работать.Это связано с тем, что каждый инкубатор построен по-разному, и невозможно узнать, какой IncuKit будет работать для каждого дизайна. Есть несколько факторов, которые повлияют на то, какой IncuKit вы выберете ...

Как определить, какая мощность нагревательного элемента мне понадобится для моего инкубатора?

Один из самых простых способов определить, какой размер нагревательного элемента вам нужен в инкубаторе, - это то, что мы называем тестом лампочки.Чтобы выполнить этот тест, вы просто помещаете в инкубатор лампочку (и) с приблизительной мощностью, которая, по вашему мнению, будет ...

Вентилятор дует вниз (в сторону от нагревателя) в предусмотренной конфигурации? Если да, то можно ли переключить его на направление потока вверх (в обогреватель), чтобы обеспечить менее прямой поток воздуха на людей, находящихся в камере инкубатора? Например, можно ли поменять местами провода к вентилятору, чтобы переключить направление вращения вентилятора? Кроме того, можно ли значительно снизить скорость вращения вентилятора или есть точка, в которой вентилятор больше не будет вращаться ниже определенной точки?

При настройке IncuKit Mini вентилятор надувается над нагревательными элементами на модуле управления, нет необходимости реверсировать его.Есть несколько изменений настроек, которые можно сделать в параметрах управления, но скорость вентилятора не входит в их число.

Можно ли использовать это устройство для управления ДВИГАТЕЛЕМ ШКАФА ДЛЯ ЯЙЦЕВ НА 110 В AC | 1 об / мин?

К сожалению, нет, эти 2 не совместимы.

Можно ли установить единицы измерения по Цельсию? Может ли он делать приращения в одну десятую градуса, например, на 35.7 градусов или мне придется выбирать между 35 и 36 градусами?

Да, вы можете настроить «IncuKit ™ MINI для настольных инкубаторов» в градусах Цельсия. Вы можете установить температуру с шагом 0,1 градуса.

Может ли этот продукт быть доставлен в Австралию и поставляться с австралийским шнуром питания или адаптером?

Мы автоматически включаем переходники для вилок для международных заказов.Пожалуйста, не забудьте проверить напряжение перед заказом. Этот элемент работает от 110-240 В переменного тока, поэтому это не проблема, но некоторые продукты только 110 В и 220 В.

Вы нашли то, что искали?

Задайте вопрос

Мы нашли другие продукты, которые могут вам понравиться!

© JP Ventures LLC и склад-инкубатор, с 2009 г. по настоящее время.Все права защищены. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
