Забита водосточная труба — Народный контроль в сфере ЖКХ
Нажмите сюда, что бы скачать документ в формате *.docx!
Куда: Служба жилищного контроля и
строительного надзора Красноярского края
660049, г. Красноярск, ул. П. Коммуны, д. 33
От Фамилия Имя Отчество
66ХХХХ, г. Красноярск,
ул. Улица, д. ХХ, кв. ХХ
тел. (XXX) XXX-XX-XX
E-mail: ваш-email@ваш-email
ЗАЯВЛЕНИЕ
о нарушении требований к содержанию общего имущества
в многоквартирном доме
По адресу Красноярский край, г. Красноярск, ул. Улица, дом ХХ разрушен водосточный стояк и дождевая вода стекает по фасаду. Таким образом управляющая компания ООО «Управляющая компания» нарушает Правила и нормы технической эксплуатации жилищного фонда (утв. Постановления Госстроя РФ от 27.09.2003 №170), Правила содержания общего имущества в многоквартирном доме (утв. Постановлением Правительства РФ от 13.08.2006 №491), Жилищный кодекс РФ в ч. 1 ст. 161 ЖК РФ, ч. 2 ст. 162 ЖК РФ.
В соответствии с п. 4.6.4.1 Правил и норм технической эксплуатации жилищного фонда (утв. Постановлением Госстроя РФ от 27.09.2003 №170) неисправности системы водоотвода: наружного (загрязнение и разрушение желобов и водосточных труб, нарушение сопряжений отдельных элементов между собой и с кровлей, обледенение водоотводящих устройств и свесов) и внутреннего (протечки в местах сопряжения водоприемных воронок с кровлей, засорение и обледенение воронок и открытых выпусков, разрушение водоотводящих лотков от здания, протекание стыковых соединений водосточного стояка, конденсационное увлажнение теплоизоляции стояков) следует устранять по мере выявления дефектов, не допуская ухудшения работы системы. Определенные Постановлением Госстроя РФ от 27.09.2003 №170 Правила и нормы технической эксплуатации жилищного фонда являются обязательными для исполнения управляющими организациями.
В соответствии с ч. 1 ст. 161 ЖК РФ управление многоквартирным домом должно обеспечивать благоприятные и безопасные условия проживания граждан, надлежащее содержание общего имущества в многоквартирном доме.
В соответствии с ч. 2 ст. 162 ЖК РФ управляющая компания по заданию собственников помещений в многоквартирном доме в течение согласованного срока за плату обязуется выполнять работы и(или) оказывать услуги по управлению многоквартирным домом, оказывать услуги по надлежащему содержанию и ремонту общего имущества в таком доме, осуществлять иную направленную на достижение целей управления многоквартирным домом деятельность
В соответствии с ч. 1 ст. 165 ЖК РФ плата за содержание и ремонт жилого помещения устанавливается в размере, обеспечивающем содержание общего имущества в многоквартирном доме в соответствии с требованиями законодательства.
В соответствии с п. 10 Правил содержания общего имущества в многоквартирном доме (утв. Постановлением Правительства РФ от 13.08.2006 №491) общее имущества должно содержаться в соответствии с требованиями законодательства Российской Федерации (в том числе о санитарно-эпидемиологическом благополучии населения, техническом регулировании, защите прав потребителей) в состоянии, обеспечивающем соблюдение характеристик надежности и безопасности многоквартирного дома; безопасность для жизни и здоровья граждан, сохранность имущества физических и юридических лиц, государственного, муниципального и иного имущества; доступность пользования жилыми и(или) нежилыми помещениями, помещениями общего пользования; соблюдение прав и законных интересов собственников помещений, а также иных лиц.
В соответствии с вышеизложенным управляющая компания обязана содержать общее имущество в многоквартирном доме в надлежащем состоянии и обладает всеми необходимыми для этого ресурсами.
В соответствии с Постановлением Президиума Высшего Арбитражного суда РФ №6464/10 от 29.09.2010 «Все текущие, неотложные, обязательные сезонные работы и услуги считаются предусмотренными в договоре в силу норм содержания дома как объекта и должны осуществляться управляющими компаниями независимо от того, упоминаются ли в договоре соответствующие конкретные действия и имеется ли по вопросу необходимости их выполнения особое решение общего собрания собственников помещений в доме».
В соответствии с п. 42 Правил содержания общего имущества в многоквартирном доме управляющие организации отвечают перед собственниками помещений за нарушение своих обязательств и несут ответственность за надлежащее содержание общего имущества в соответствии с законодательством Российской Федерации и договором.
В соответствии со ст. 2 Положения о государственном жилищном надзоре (утв. Постановлением Правительства РФ от 11.06.2013 №493) задачами государственного жилищного надзора является в том числе предупреждение, выявление и пресечение нарушений юридическими лицами, индивидуальными предпринимателями установленных в соответствии с жилищным законодательством требований к содержанию общего имущества собственников помещений в многоквартирных домах.
На основании вышеизложенного и руководствуясь Федеральным закон от 02.05.2006 №59-ФЗ «О порядке рассмотрения обращений граждан Российской Федерации», а также Положением о государственном жилищном надзоре, прошу:
- провести по изложенным мною фактам выездную проверку;
- выдать управляющей организации ООО «Управляющая компания» предписание об устранении подтвердившихся нарушений и установить сроки его исполнения;
- возбудить административное делопроизводство и привлечь к ответственности по статье 7.22 КоАП РФ «Нарушение правил содержания и ремонта жилых домов и(или) жилых помещений» виновных лиц.
Фамилия Имя Отчество
XX.XX.201X
nkgkh.ru
Лекция № 11. Внутренние водостоки.
4.11. Внутренние водостоки.
Применяются для отвода дождевых и талых вод в любое время года с кровель плоских крыш и при развитой площади кровли. При малой поверхности крыш ― свободный сброс или водосточные наружные трубы. Но при большой площади , как на современных производственных зданиях, это невозможно .
Достоинства внутренних водостоков: не промерзают при любом климате; не требуют дорогого ремонта ; не портят строительных конструкций и стен. Применяются на современных многоэтажных зданиях с плоскими кровлями.
Внутренние водостоки собирают осадки с крыши здания и отводят их в наружную сеть дождевой или общесплавной канализации. При отсутствии таковой допускается выпуск воды открыто в лотки около здания . При этом не следует допускать размыва поверхности земли .
Допускается отводить воду из внутренних водостоков в сеть условно чистых вод производственной канализации ( при технико-экономическом обосновании). Отвод воды и внутренних водостоков в сеть бытовой канализации не допускается.
Внутренние водостоки , как правило ,устраиваются в зданиях с положительной температурой (+5°) . В неотапливаемых зданиях следует предусматривать мероприятия , обеспечивающие положительную температуру в трубопроводах ( электропрогрев, паропрогрев ) . Иначе происходит промерзание , забивка льдом .
4.12. Элементы внутренней водосточной сети < см. плакат > .
К ним относятся :
1) приемники атмосферных вод ― водосточные воронки ;
2) отводные трубы , соединяющие водосточные воронки со стояками ;
3) водосточные стояки ;
4) подпольная водосточная сеть ( выпуски ) ;
5) устройства для осмотра и прочистки сети .
Водосточные воронки — по форме бывают колпаковые и плоские . Плоские во-досточные воронки для плоских кровель ( террас ) , на которых возможно пребывание людей ( солярии , кафе ) < см. рисунок 30 > .
Колпаковые воронки устанавливаются на неэксплуатируемых крышах .
Изготавливаются воронки из чугуна . Особенно важно, чтобы соединение воронки с кровлей было водонепроницаемым и эластичным . Водосточные воронки бывают диаметром 50 , 75 , 100 и 150 мм ( диаметр патрубка ) .
Суммарная площадь водоприемных отверстий воронки должна превышать площадь поперечного сечения патрубка не менее , чем в 2 раза . На плоской кровле устанавливать не менее 2-х воронок .
Воронки должны устанавливаться в пониженных частях крыши , в ендовах , уклоны кровли к воронкам должны быть не менее 0.01. Кровля не должна иметь таких мест в которых могла бы скапливаться и застаиваться вода и в которых нельзя расположить водосточные воронки .
Воронки устраиваются так , чтобы расстояние между ними на каждой продольной разбивочной оси здания не превышало 48 метров для любых видов кровли .
На плоских кровлях жилых зданий воронки следует располагать по 2 на каждую секцию.
У деформационных швов устанавливают по 2 воронки по обе стороны шва. Если они при этом присоединяются к общему стояку или отводной линии , следует предусматривать эластичные соединения , позволяющие трубам некоторый сдвиг и в то же
Рис. 19 Схемы внутренних водостоков перпендикулярный ( а ) и пересеченный ( б ) :
1 — водосточная воронка ; 2 — стояк ; 3 — прочистка и ревизия ; 4 — отступ ; 5 — выпуск; 6 — приемный колодец ; 7 — гидрозатвор ; 8 — открытый выпуск ; 9,10 — подвесная линия ; 11 — сборный трубопровод .

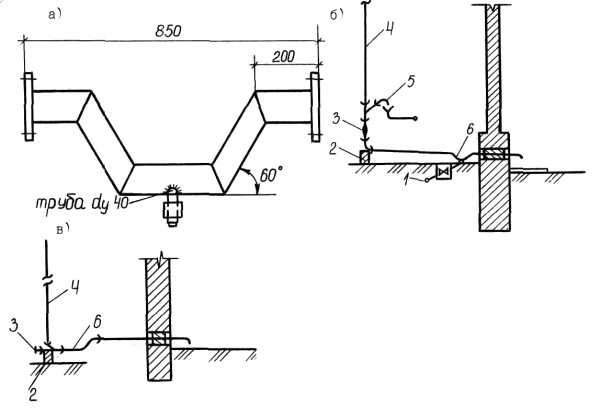

Рис. 20 Устройство открытого выпуска :
а ) — общий вид гидрозатвора ; б ) — гидрозатвор на стальной трубе выпуска ; в ) гидрозатвор из фасонных частей ( тройник , отступ ) ; 1- канализация , упор ; 2,3, — ревизия , прочистка ; 4 — во-досточный стояк ; 5 — патрубок для теплого воздуха ; 6 — гидрозатвор .

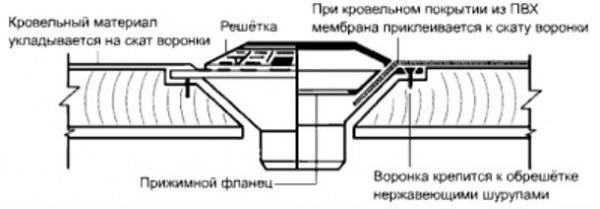

Рис. 21 Основные типы водосточных воронок :
а ) — плоская Вр10 для плоских кровель ; б ) — колпаковая ВР7м для скатных кровель ;
1 — сливной патрубок ; 2 -прижимной фланец ; 3 — колпак , решетка ; 4 — крепеж ; 5 -патрубок асбестоцементный .
время герметичные . Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационный раструбов с эластичной заделкой .
Отводные трубы служат для присоединения водосточных воронок к стоякам внутренней водосточной сети . Прокладываются в чердачных помещениях и технических этажах , в промышленных зданиях применяются подвесные линии . Не разрешается прокладка подвесных линий над оборудованием и продукцией , не допускающими попадания на них влаги .
Устраиваются из чугунных раструбных безнапорных труб при отсутствии вибраций , стальных ( при вибрации ) или пластмассовых труб . На подвесных сетях устраивают ревизии и прочистки через 20м при диаметре до 150 ; через 25м при диаметре до 200 мм .
Диаметр отводной трубы должен быть не менее диаметра отводного патрубка воронки .
Минимальный уклон в подвесных трубопроводов I = 0.005 , максимальный диаметр подвесных труб ― 300 мм .
Начальный участок подвесной линии , отводящей воду от нескольких воронок , рекомендуется располагать на расстоянии от кровли, равном не менее 12-ти диаметрам воронки для увеличения ее пропускной способности .
Водосточные стояки принимают атмосферные воды от отводных линий и передают их в подпольную водосточную сеть . Стояки устанавливают у стен , перегородок или колонн в отапливаемых помещениях вдали от наружных стен . Устанавливают открыто или в бороздах , шахтах . В жилых зданиях стояки , как правило , располагают в лестничных клетках , коридорах , подсобных помещениях . Прокладка стояков и отводных труб в квартирах не допускается . Не разрешается замоноличивать водосточные трубы в блоки и стеновые панели .
Стояки выполняются из чугунных , асбестоцементных или пластмассовых труб в зависимости от высоты и назначения здания . Диаметр их должен быть не менее диаметра присоединяемых отводных труб и принимается обычно 100 , 150 и 200 мм .
Для прочистки на стояках на нижнем этаже устанавливаются ревизии на высоте 1 метр от пола ; при наличии отступов — над отступами. Испытание стояков при приемке ― заполнение до воронки .
studfiles.net
Ремонт водостоков: виды повреждений, способы устранения
В процессе эксплуатации водостоков неизбежно возникают ситуации, когда требуется частичный или полный ремонт. Это связано с влиянием внешних факторов — механическое воздействие снеговой шапки или больших потоков воды, ветровая нагрузка и подобные им явления.
Если своевременно не сделать ремонт водостоков, то они не будут полноценно выполнять свои функции. Но сначала нужно подробнее рассмотреть виды поломок и причины их возникновения.
Дефекты: виды и факторы их появления ↑
Для организации удаления атмосферных осадков на поверхность кровли устанавливаются специальные водосточные системы. Они состоят из системы желобов, труб и воронок, соединенных между собой в единую магистраль. В зависимости от типа кровли монтаж выполняется на карнизе (желоба и воронки) и фасаде здания (трубы). Для расчета этих элементов необходимо учитывать общую площадь крыши, углы наклона и климатические особенности региона.
В течение всего срока эксплуатации каждый из компонентов водоотводной системы подвергается воздействию внешних погодных факторов. Именно они являются причиной появления дефектов. Помимо этого на целостность и функциональность водостока влияет неправильный монтаж или некорректный подбор элементов по характеристикам. Рассмотрим основные виды поломок и основные причины их возникновения.
- Ошибки монтажа
Зачастую это несоблюдение угла наклона желобов, в результате чего вода не стекает к воронкам, а остается в конструкции. Согласно технологии установки оптимальный угол наклона должен составлять от 5 до 8 мм на 1 м.п. Также козырек кровли должен закрывать желоб на 1/3. В противном случае вода не будет попадать в него, либо ее большая часть прольется мимо.
- Проблемы с крепежом
При монтаже водостоков крепление может устанавливаться либо на лицевую доску крыши, либо обрешетку или стропила. В результате нагрузок прочность крепления может значительно уменьшиться, и как следствие — появится шум. Такая проблема может возникнуть, если было выбрано неправильное крепление или шурупы для монтажа.
- Механические повреждения
Возникают в результате превышения нагрузки на компоненты водостоков. Такое явление характерно для пластиковых моделей, у которых прочность значительно меньше, чем у стальных. Есть ли выход из создавшейся ситуации — замена дефектного элемента.
Это наиболее часто встречающиеся виды поломок. Для их устранения необходимо действовать согласно определенного порядка действий. Предварительно изучается схема водостока, определяются необходимые материалы и инструменты для выполнения восстановительных работ.
Ремонт желоба ↑
Чаще всего дефекты возникают именно в этом компоненте. Водосточный желоб представляет собой открытую трубу площадью сечения от 28 до 177 мм2. Он устанавливается на карниз кровли и вся вода, стекающая с ее поверхности, попадает в него.
Самой распространенной проблемой является засорение опавшими листьями или другим мусором. Для прочистки необходимо просто удалить образовавшуюся пробку и под напором воды промыть всю магистраль. Важно убрать весь мусор до гидравлической промывки. Иначе он может засорить приемные воронки и вертикальные водосточные трубы. Их очистка значительно труднее, чем желоба.
Если же водосток потерял герметичность, следствием будет возникновение трещины или отверстия на поверхности желоба — следует выполнить восстановительные работы этого элемента. Для этого потребуется сделать такие действия.
- Определение дефектного компонента. Нужно на крышу залить большой объем воды, визуально определить месторасположение отверстия или трещины.
- Демонтаж. Сначала необходимо ослабить крепления. Затем для выполнения последующих ремонтных работ следует снять повредившийся желоб. На этом этапе нужно очень аккуратно отсоединить его от расположенных рядом элементов.
Дальнейшие действия определяются материалом изготовления. Если трещина небольшая — ее убрать с помощью специальных мастик. Для этого используют двухкомпонентную холодную сварку. В случае возникновения разлома по всей поверхности желоба выполняется установка нового. Важно, чтобы его торцевая часть была адаптирована под существующие крепления.
Совет
После ремонта водостока еще раз проверяется соответствие угла наклона, герметичность стыков и прочность соединения.
Монтаж новой трубы ↑

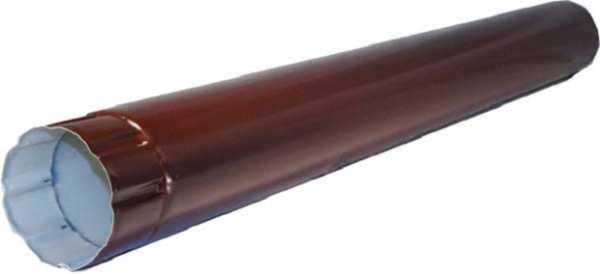

Вертикальные водосточные трубы предназначены для отвода атмосферных осадков из приемных воронок и желобов. Наибольшую опасность представляет большой объем воды и скопившейся мусор. Также при отсутствии системы подогрева велика вероятность формирования ледяных пробок, которые не только препятствуют сливу жидкости, но и значительно увеличивают нагрузку на стенки трубы.
Наиболее распространенным дефектом этого элемента водостока является появление трещин из-за сильного механического воздействия. Порядок замены трубы схож с аналогичной процедурой для желоба. Разница заключается в правильном подборе диаметра и модели. В большинстве случаев соединение отдельных элементов выполняется с помощью раструбных узлов. Поэтому при покупке новой трубы рекомендуется взять с собой образец старой.
Для выполнения качественного ремонта рекомендуется снять трубу, кроме верхнего колена.
- Демонтаж наружных дуг крепежных хомутов.
- Снятие водосточной трубы.
- Удаление поврежденного участка. Если место соединения засорилось или плохо снимается — можно использовать WD-40 (для оцинкованных моделей) или смазывающий состав (для пластиковых).
- Установка новой трубы. Ее размер должен соответствовать старой.
После этого вся конструкция устанавливается на старое место, обязательно проверяется правильный уровень расположения и надежность крепления.
Они устанавливаются на внутреннюю поверхность трубы. Для выбора определенной модели необходимо выполнить предварительный расчет мощности. Таким образом можно самостоятельно сделать замену водостоков с минимальными финансовыми затратами.

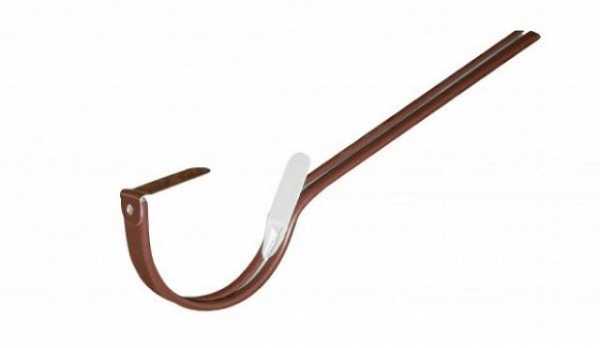

Проблемы с крепежом ↑
В процессе эксплуатации водоотводной системы кровли наибольшую нагрузку испытывают элементы крепления. Согласно технологии они должны располагаться для желобов на максимальном расстоянии друг от друга 60 см, а для труб — 300 см. Таким образом можно уменьшить вероятность их деформации или расшатывания. Также важно правильно подобрать в конфигурацию крепления — от этого зависит его прочность и долговечность.
Для замены необходимо сначала определить дефектный элемент. Чаще всего главным признаком возникновения поломки является повышенный уровень шума — желоб или труба во время стекания воды удаляются о крепеж. Исследовав место дефекта, нужно узнать причину его появления.
Если видимых повреждений нет — скорее всего, причина возникновения шума заключается в ослаблении крепежа. Для устранения необходимо сильнее закрутить шурупы и саморезы. При обнаружении деформации необходимо полностью заменить крепежный крюк (хомут). Для этого следует с помощью отвертки или шуруповерта открутить саморезы и демонтировать крепление. При установке нового следует использовать шурупы большим диаметром и длиной, так как монтаж будет выполняться в старые отверстия на лицевой доске или лагах. После этого выполняется проверка прочности, и крепеж прикручивается к желобу или водосточной трубе.
Можно ли сделать самостоятельный ремонт водостоков? Эта задача вполне решаема, если подойти к ее выполнению профессионально. Главное учесть, что новые элементы должны полностью соответствовать по размерам и эксплуатационным характеристикам заменяемым.
© 2019 stylekrov.ru
stylekrov.ru
Водосточная система. Монтаж и ремонт.
Водосточная система
Водосточная система играет значительную роль в сохранении комфортности и долговечности дома. Ее своевременный ремонт или замена позволят избежать ненужных проблем.
Водосточная система — это сеть труб, желобов и соединительных элементов, по которой дождевая вода с крыши перемещается в ливневую канализацию. В результате наружные стены и фундамент дома защищены от излишнего увлажнения и преждевременного разрушения, исключены протечки кровли и вероятность затопления подвалов, чердаков, появление сырости в доме. Также организованный сток воды позволяет создавать комфортные условия пребывания около дома даже после сильного дождя. Производят водостоки из различных материалов.
Сегодня наибольшей популярностью пользуются изделия из стали с полимерным покрытием, меди, алюминия, пластика.
Материалы водостоков
Металлические водостоки пользуются спросом уже много лет, но наиболее популярные ранее варианты из оцинкованной стали и жести сейчас сдают свои позиции. Основное их достоинство — низкая цена. Но высокая вероятность возникновения коррозии, необходимость в регулярном ремонте и окрашивании и сравнительно невысокий срок службы (порядка 15 лет) нивелируют это преимущество.
Металл с полимерным покрытием — один из самых популярных вариантов
Большее распространение получили окрашенные стальные водостоки или конструкции с полимерным покрытием. Они долговечны, могут выдерживать перепады температур, но требуют бережного об ращения во время транспортировки и монтажа, поскольку повреждение наружного слоя может отрицательно сказаться на эксплуатационных характеристиках.
Оцинкованные металлические водостоки недорогие, но они подвержены коррозии и требуют частого ремонта
Водосточные системы с поливинилхлоридным (ПВХ) покрытием дороже, но прочнее и долговечнее водостоков с наружным слоем из полиэстера. Легкие системы из алюминия, титан-цинка или меди надежны и практичны, но стоят недешево. Самые дорогие из них — медные — чаще всего используют для элитных коттеджей. Одни из самых популярных — пластиковые водосточные системы. Благодаря различным добавкам и стабилизаторам, они устойчивы к неблагоприятным природным воздействиям, коррозии и солнечному излучению. Ожидаемый срок службы качественных пластиковых водостоков составляет порядка 50 лет — как и стальных конструкций с ПВХ-покрытием. При этом системы из пластика обойдутся примерно в 1,5 раза дешевле.
Пластиковые системы привлекательны разумным соотношением цены и качества
Пластик имеет свойство «памяти» и, деформированный льдом, восстанавливает свою форму. Правда, такой водосток боится сильного мороза, под воздействием серьезной нагрузки желоб может треснуть, что повлечет за собой его замену. Но этот недостаток пластика в сравнении с металлическими системами оборачивается преимуществом: в таких же условиях металл будет долго сопротивляться давлению, в конечном итоге деформироваться может не только участок желоба, но и крепеж или даже несущие конструкции. Еще одна особенность пластика — изменение размеров под воздействием солнца. В случае соединения деталей системы при помощи резиновых уплотнителей последние обеспечивают требуемую подвижность элементов для компенсации температурного расширения (то есть детали сжимают и разжимают резину).
Медные модели надежны, но и стоят довольно дорого
В системах с клеевым соединением проблему решают установкой специальных расширительных элементов. Без их применения деформация может привести к растрескиванию конструкции. Важно также знать, что для домов, укрытых мягкой черепицей, лучше выбирать пластиковый водосток или стальной с полимерным покрытием. Связано это с тем, что такое кровельное покрытие нередко присыпано минеральной крошкой, которая в процессе эксплуатации отслаивается и вымывается дождем, царапая желоба и трубы. Для окрашенного металлического водостока это может обернуться постепенным появлением ржавчины.
Комментарий специалиста:
Исходя из собственной практики строительства коттеджей, могу сказать, что с водостоком длительное время не будет проблем, если четко следовать рекомендациям производителя и соблюдать инструкцию по монтажу. Важнейший момент — соответствие поперечного сечения или ширины элементов площади кровельного покрытия. Проблема состоит в том, что немалое число будущих домовладельцев относится к устройству водостока по остаточному принципу, выполняя его под конец и на «последние» деньги, которых обычно остается очень мало. Оборачивается это тем, что в сильный дождь водосточная система не справляется с нагрузкой, вода хлещет с крыши на участок и заливает подвал.
Чтобы такого не произошло, необходимо изначально выделить должные средства на разумное проектирование и установку водосточной системы, которая прослужит много лет. Причем делать это желательно одновременно с проектированием кровли. Не стоит гнаться за дешевыми пластиковыми системами: зачастую недобросовестные производители добавляют в состав хлорную известь, которая со временем приводит к растрескиванию водостока.
Причины выхода из строя водосточной системы
Как и любые конструкции, водосточные системы имеют свой срок службы и рано или поздно приходят в негодность. Но львиная доля случаев преждевременного выхода водостока или его деталей из строя связана с неправильными проектированием или монтажом водосточной системы.
Например, если между водосточными трубами слишком большое расстояние, соединяющий их желоб получается очень длинным, что приводит к быстрому его засорению, а зимой повышает вероятность намерзания воды. Из-за этого, а также постоянного скопления жидкости, со временем водосток провисает и деформируется. К тем же последствия может привести установка элементов со слишком маленьким сечением и, как следствие, низкой пропускной способностью.

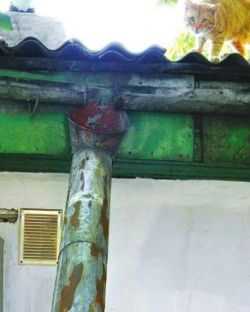

Старый водосток засорился и проржавел, а соединения стали пропускать воду
Еще одна ошибка — частые изгибы в конструкции труб и слишком большие углы поворота, что также приводит к затрудненному стоку воды. Если водосточные желоба опираются на кронштейны, очень важно обеспечить правильное расстояние между ними. Монтажники зачастую допускают ошибку, обращая внимание лишь на предельно допустимый для кронштейнов вес. Но при большом шаге между ними желоба провисают, а иногда перекручиваются и обрываются. Деформация также возможна из-за чрезмерной нагрузки на водостоки (в зимний период — снеговой), ветшания опор, появления коррозии или гниения.
Старый водосток засорился и проржавел, а соединения стали пропускать воду, заливающую фундамент и отмостку
Что касается пластиковой водосточной системы, то ее стыки могут разгерметизироваться из-за воздействия морозов (вследствие сжатия элементы выходят из соединительного паза). Стыки, соединенные как резиновой прокладкой, так и герметиком, могут с годами начать пропускать воду, поэтому во избежание серьезных проблем важно проводить своевременный ремонт.
Особое внимание следует уделять желобам и соединительным элементам в местах стыков плоскостей разных участков кровли (ендов). Наконец, со временем происходит постепенное изменение цвета желобов и труб под действием ультрафиолетового излучения. Попросту говоря, они выгорают. Этому в большей мере подвержены окрашенные металлические водостоки, а также низкокачественные пластиковые.
Комментарий специалиста:
Обновление водосточной системы подразумевает как полную ее замену, так и частичную, при которой меняют звенья желобов и труб, отливы, воронки, колени и т. д. Выбор метода решения зависит от сложности проблемы. Если имеет место протекание в определенной точке, то нужно проверить проблемный узел и при необходимости заменить уплотнитель или деталь целиком. В этом смысле разборные водосточные системы проще в обслуживании — их можно собирать и разбирать подобно конструктору, в отличие от вариантов с клеевыми соединениями. В то же время полностью деформированные желоба или старый, растрескавшийся во многих местах водосток подлежат однозначной замене. Тем более что установка новой системы будет стоить домовладельцу не намного дороже, чем ремонтные работы.
Замена водостока
 Демонтируют старую водосточную систему |  Проверяют, подходят ли старые кронштейны |
 Если кронштейны не годятся, их демонтируют |  На крайний кронштейн крепят уровень |
 Меняя размещение кронштейнов, создают наклон желоба к воронке |  Примеряют элементы, проверяя наклон |
Устанавливают соединения, следя за тем, чтобы они плотно прилегали | Крепят водосточные трубы |
Ремонт и восстановление водостоков
Проблемы с жестяными, оцинкованными или окрашенными металлическими желобами чаще всего связаны с появлением ржавчины. Такие места можно закрасить антикоррозионной краской для оцинкованной поверхности или эмалью, если материал имеет полимерное покрытие. Участки, сильно разъеденные ржавчиной, очищают при помощи жесткой металлической щетки, протирают растворителем, после высыхания наносят слой эпоксидной смолы, затем прижимают заплату из стеклоткани и покрывают ее еще одним слоем эпоксидки.
Небольшие трещины и пробоины на поверхности желоба или трубы ремонтируют при помощи самоклеящейся битумной ленты. Работа эта нетрудная, а швы получаются надежные, долговечные и почти невидимые. А вот большую трещину нужно заделывать заплатой из того же материала, из которого изготовлен водосток. При этом сначала место вокруг повреждения следует зашпатлевать тонким слоем мастики, а затем прижать на него заплату, изогнув ее по форме поверхности водостока. Выступившую за края заплаты шпатлевку обязательно нужно удалить, иначе она застынет, образовав неровность, которая будет мешать прямому стоку воды.
Сильно поржавевшие металлические водостоки легче и дешевле заменить, чем отремонтировать
Большие по площади повреждения латать бессмысленно, лучше просто заменить дефектный участок на новый. Для этого нужно снять желоб или трубу и вырезать часть, требующую замены. Новую деталь следует обрезать так, чтобы длина была на несколько сантиметров больше, чем у удаленной. Почистив края срезов на старом желобе и смазав их силиконовой мастикой, устанавливают новую деталь и закрепляют ее заклепками или винтами-саморезами.
Этот же метод актуален для стальных водостоков с полимерным покрытием. Обратите внимание, что их нельзя резать угловой шлиф-машиной («болгаркой»), поскольку высокая скорость вращения диска может привести к расплавлению слоя пластика. Лучше всего использовать ручную ножовку по металлу.
В пластиковых водосточных системах при нарушениях стыков деталей на них наносят силиконовую мастику или герметик. Таким же герметиком или дихлорэтановым клеем можно пройтись по резиновым уплотнителям, которые прилегают неплотно. Если же соединение вовсе расшаталось или сильно пропускает воду, уплотнитель следует поменять.
Наиболее надежные изготавливают из EPDM-каучука. Стоят они дороже, но вероятность выхода их из строя минимальна, а расчетный срок службы сопоставим со временем эксплуатации всей водосточной системы, то есть может достигать 50 лет. Если деформировались желоба, трубы, отливы, воронки, а также колена, тройники и другие соединительные элементы системы, то их необходимо менять на новые, поскольку ремонту они не поддаются. В системе с уплотнителями это сделать проще. Обратите только внимание на то, что, как правило, каждый производитель комплектует свои водосточные системы деталями оригинальной формы. Поэтому для идеальной подгонки при замене лучше приобретать элементы из ассортимента той же марки.
При замене водостоков разумно продумать систему сбора воды
Сложнее с ремонтом водостоков на клеевом соединении. Его прочность соответствует прочности самого пластика, но для того, чтобы заменить поврежденный участок, последний необходимо вырезать, а затем приклеить новый элемент. Разрезать приобретенную деталь для подгонки размеров можно поперечной пилой или ножовкой с мелкими зубьями.
Совет мастеров — натянуть нихромовую проволоку вместо полотна в ножовке с изолированными ручками на концах, пропустить через нее электрический ток, раскалить докрасна и резать. Срез будет идеальным. Конечно, нужно соблюдать меры предосторожности и лучше выполнять работу на свежем воздухе, чтобы снизить негативное воздействие паров горелого пластика. Наконец, не следует сочетать детали, произведенные из разных материалов, поскольку у них совершенно разные физические свойства.
Замена водосточной системы
Если повреждения водостока очень велики и имеются как в желобах и трубах, так и в соединительных элементах, разумнее и даже дешевле будет не отремонтировать, а заменить систему целиком. Чтобы новый водосток прослужил как можно дольше, замену нужно производить с соблюдением ряда правил, поскольку чаще всего необходимость в ней возникает из-за неправильных расчета системы или монтажа. Так, водосточную систему лучше заново просчитать с учетом площади водосбора и количества отводимой воды. Делают это специалисты профильных компаний, но существуют и общие рекомендуемые параметры.
Например, для небольших домов достаточно приобрести трубы диаметром 50-75 мм и желоба с сечением 70-115 мм. Для одно- и двухэтажных коттеджей среднего класса эти размеры составят 75-100 и 115-130 мм соответственно. Необходимое количество водосточных труб можно рассчитать с учетом показателей пропускной способности системы, которые указаны в инструкции производителя. При этом расстояние между трубами должно быть не более 24 м, а площадь поперечного сечения каждой трубы обычно принимают из расчета 1,5 см2 на 1 м2 площади кровли.
Обратите внимание на соблюдение угла наклона водосточного желоба: при слишком маленьком вода будет накапливаться, не успевая стекать; слишком большой приведет к тому, что с потоком не справится уже водоприемная воронка. Обычно уклон выполняют в пределах 2-5 мм на 1 м погонный желоба. Кроме того, перед заменой осмотрите старые кронштейны. Возможно, они пригодятся и выдержат новую водосточную систему. Если же их надо менять, то при установке между новыми желательно соблюсти расстояние не более 60 см (если производитель не рекомендует другое).
Важно еще одно правило. Водосток призван отводить воду, но об этом зачастую забывают как монтажники, так и домовладельцы, навешивая на желоба дополнительную нагрузку. Допускается установка только легких осветительных приборов и декоративных элементов, которые не помешают работе системы.
Комментарий специалиста:
Качественный водосток из ПВХ с резиновыми уплотнителями является абсолютно герметичной системой, исключающей протекание на протяжении долгих лет службы. Проблемы в эксплуатации чаще всего возникают из-за неправильной установки водосточной системы, поэтому важно проконтролировать уклон желобов в сторону воронок, а также соблюдение указанного производителем расстояния между кронштейнами.
Следует помнить, что уплотнители нельзя смазывать силиконом или другими веществами, разрушающими резину. После окончания монтажа внимательно осмотрите желоба и трубы. Очень часто строители «забывают» там остатки стройматериалов, туда же может попасть мусор после монтажа кровли и т. п. Лучше сразу убедиться, что посторонние предметы не мешают сливу воды, иначе потом при замерзании водосточная система может сломаться.
Уход за водосточной системой
Хотя правильно установленный водосток практически не требует обслуживания или ухода, специалисты рекомендуют все-таки периодически прибегать к ряду профилактических мер. Так, важно не допускать загрязнения и засорения внутренней поверхности каких-либо элементов системы. Забитый водосток не сможет в полном объеме отводить дождевую воду, и она будет переливаться через край. Кроме того, застоявшаяся жидкость станет дополнительной тяжестью для системы, и может спровоцировать выход из строя соединений и крепежа. Чистить водостоки можно в любое время года, но обязательно следует делать это ранней весной и в разгар осени. Для чистки желобов используют щетку или пылесос.
Желоб следует периодически чистить, даже если он защищен сеткой: в ячейки попадают мелкие частицы растений и семена
В случае окрашенной металлической конструкции ни в коем случае нельзя применять металлические инструменты, так как они могут повредить покрытие, что рано или поздно приведет к появлению коррозии. Трубы можно прочистить с помощью водяной струи из садового шланга или моечного аппарата высокого давления. Многие производители рекомендуют устанавливать защитные сетки на желоба и воронки. Они полезны, но предохраняют только от крупной листвы, пропуская мелкий мусор, хвойные иголки и т. д. Поэтому такие водостоки тоже нуждаются в периодической прочистке, примерно раз в год. Исключение составляют пластиковые системы, на внутренней поверхности которых имеются продольные ребра. Они предотвращают налипание мусора и листвы и уменьшают риск засорения.
Для снижения вероятности засорения периодически обрезайте деревья, растущие близко к дому, иначе в желоба будет попадать не только листва, но и сломанные ветром ветки. Расстояние между кромкой водостока и деревьями должно быть не менее 1 м. Тогда вы избавите систему от дополнительного засорения, а солнце будет прогревать ее и крышу, предотвращая появление плесени.
В зимний период нельзя допускать накопления на крыше снега, сбрасывать его нужно пластмассовыми или деревянными лопатами. Это особенно важно делать в периоды оттепели. А во время очистки заодно проверяйте состояние поверхности водостока, надежность крепежных деталей, стыков и примыканий. Посмотрите, не провисает ли желоб, поскольку в этом случае также не будет должного отвода воды.
Борьба со льдом
Появление наледи нельзя допускать по нескольким причинам. Во-первых, отрыв льда может быть опасен для жильцов дома. Во-вторых, наледь создает повышенную нагрузку на элементы водосточной системы и кровельного покрытия, что может привести к преждевременному выходу их из строя.
Предотвращает появление наледи наличие хорошей теплоизоляции в кровельном пироге и должной вентиляции в чердачном пространстве, благодаря чему наружное покрытие кровли остается холодным.
Борьба со льдом в водостоке
Еще одно решение проблемы — установка электронагревательных кабелей (антиобледенительных систем). Включаемые вручную или при помощи датчиков, они освобождают водосток и края кровли о т снега и предотвращают образование льда. При этом кабели должны быть установлены на всех возможных путях талой воды: в желобах и трубах водосточной системы, а также на карнизах крыши, в ендовах и т. д. Правда, стоит антиобледенительная система немало, при этом включать ее можно при температуре наружного воздуха не ниже -15-20 °С. Исходя из этого, приобретать ее имеет смысл, прежде всего, в западных регионах страны, где для климата характерны обильные снегопады.
Что бы еще почитать?
remstd.ru
Монтаж водостоков | Технология строительства городских водостоков
Перед укладкой элементов водосточной сети следует проверить соответствие проекту параметров отрытой траншеи (отметки дна, геометрические размеры, надежность крепления стенок) и основания.
Элементы водосточной сети монтируют, руководствуясь следующими принципами:
укладку труб продольных водостоков, веток и коллекторов по аналогии с разработкой траншеи ведут снизу вверх, т. е. против продольного уклона трассы; раструбные трубы укладывают раструбами вперед; при работе в совмещенной траншее сначала укладывают трубы более глубокого заложения;
смотровые колодцы монтируют перед укладкой подсоединяемых труб водостока.
При монтаже самотечных трубопроводов водостока особое внимание следует обращать на точность укладки труб по продольному профилю трассы. Правильность вертикальных отметок смотровых колодцев (по лоткам колодцев) проверяют геодезическими измерениями, правильность продольных уклонов и отметок труб (по лоткам) между колодцами по визиркам, а прямолинейность трубопроводов в плане — по шнуру.
Машины, используемые для монтажа подземных сетей в городских условиях (краны, трубоукладчики), должны обладать достаточно большой грузоподъемностью и высокой мобильностью. В наибольшей степени этим требованиям отвечают краны на автомобильном ходу грузоподъемностью до 16 т и на специальных самоходных пневмоколесных шасси грузоподъемностью 100 т и более.
Выбранный кран должен обеспечивать монтаж элемента заданной массы на требуемом вылете крюка (расстояние в плане от оси вращения стрелы до крюка — L), т. е. должно выполняться условие mLmax≥mэ, где mLmax— максимальная грузоподъемность крана, т, на требуемом вылете, м; mэ — масса монтируемого элемента, т.
Требуемый вылет крюка крана (рис. 5.11) при одиночных прокладках трубопроводов находят по формуле L= Втр/2+a+e, где Втр— ширина траншеи поверху, м; a — расстояние от края траншеи до выносной опоры крана, м; e — расстояние от выносной опоры крана до оси вращения стрелы, м.
При разработке ППР следует учитывать, что грузоподъемность стреловых кранов резко падает с увеличением вылета крюка (рис. 5.11). Поэтому нужно предусматривать схемы монтажа, обеспечивающие работу крана на минимальном вылете крюка, т. е. выбирать для монтажа краны наименьшей возможной грузоподъемности, а следовательно, и стоимости.
Рис. 5.11. Монтаж трубопроводов
а — схема монтажа; б — характеристика грузоподъемности кранов т в зависимости от вылета крюка L; 1 — КС-5363; 2—КС-4361; 3 — КС-3561
Рис. 5.12. Стыковые соединения труб водостоков
а, б — соединения раструбных железобетонных труб; в, г — то же, фальцевых; д — соединения асбестоцементных труб на муфтах; 1 — замок из цементного раствора; 2 — резиновое кольцо; 3 — раструб; 4 — раствор на напрягающем цементе; 5 — труба; 6 — асбестоцементный замок; 7 — смоляная прядь; 8 — герметик; 9 — арматурная сетка; 10— бетонный поясок; 11 — асбестоцементная муфта; 12 — резиновая манжета d=10…20 мм
Устройство стыковых соединений. Стыковые соединения безнапорных бетонных и железобетонных труб водостоков выполняют в основном двух типов: раструбные и фальцевые (рис. 5.12).
Наиболее качественное уплотнение раструбного стыка обеспечивает резиновое кольцо (рис. 5.12,а), которое надевают на гладкий конец трубы, выполняемый с буртом; затем трубу вместе с резиновым кольцом при помощи лебедок или специальных монтажных приспособлений вталкивают в раструб уложенной ранее трубы. Снаружи стык заделывают цементным раствором. В трубопроводах диаметром 0,8 м и более зазор между торцами труб дополнительно заполняют изнутри цементным раствором на напрягающем цементе (НЦ). Плотность раструбного стыка второго типа (рис. 5.12,6) обеспечивается зачеканкой в кольцевой зазор просмоленной пеньковой пряди и асбестоцементной смеси.
Стыки фальцевых труб следует заделывать эластичными герметизирующими прокладками или мастиками (рис. 5.12,в), а также зачеканивать асбестоцементной смесью. Для придания стыку большей прочности и жесткости снаружи устраивают железобетонный поясок (рис. 5.12,г), заливая в кольцевую инвентарную опалубку пластичный бетон В15 или нанося его на поверхность трубы методом торкретирования.
Стыковые соединения асбестоцементных, в том числе напорных, труб устраивают на муфтах со специальными резиновыми уплотняющими манжетами (рис. 5.12,(5).
www.stroitelstvo-new.ru
Устройство системы внутреннего водостока — расчеты и монтаж (фото, видео)
Для значительной части территории России характерны обильные осадки: зимой продолжительные снегопады, а летом затяжные ливни. Такие погодные условия считаются неблагоприятными, потому что из-за них нередко выходит из стоя кровля, а также возникают протечки. Чтобы справиться с большим объемом талой и дождевой воды, скапливающейся на поверхности крыши, монтируется водосточная система, которая отвечает за сбор и перенос жидкости в ливневую канализацию. Для плоской и некрутых односкатной кровли подходит внутренний водосток, устройство которого мы подробно рассмотрим в этой статье.
Содержание статьи
Устройство
Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:
Устройство внутреннего водостока
- Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.
Колпаковая водоприемная воронка
Плоская водоприемная воронка
- Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
- Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
- Крепеж. Монтаж водостока такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
- Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.
Обратите внимание! Для качественной работы внутреннего водостока выполняют разуклонку плоской кровли, так называется процесс создания минимального уклона, необходимого для стекания воды в воронки. Монтаж выполняется таким образом, что они располагаются ниже уровня крыши.
Разновидности
Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:
Цена на элементы внутреннего водостока зависит от множества факторов: значение имеет материал, диаметр и известность производителя. Самые дешевые модели производят из нержавеющей стали. Чуть дороже стоят пластиковые, но СНиП не допускают использование деталей из пластика, если монтаж выполняется на высотных или многоквартирных домах. Также выпускаются комплектующие из меди, чугуна и алюминия, но они пользуются меньшей популярностью. Качественный материал, который обладает устойчивостью к коррозии, продлит срок эксплуатации водостока.
Нормы монтажа
Даже если расчет выполнялся правильно, а при установке использовался качественный материал, соответствующий требованиям СНиП, система отвода воды может работать некорректно, если произвести монтаж, не соблюдая простые правила:
- Водоприемные воронки устанавливают равномерно по всей площади ската. Если крыша небольшого размера, устанавливают минимум 2 воронки, на каждые дополнительные 20 кв. м добавляют по одному водоулавливающему элементу, как того требует СНиП.
Правила размещения воронок на поверхности крыши
- Воронки, по нормам СНиП, нельзя устанавливать ближе, чем на 1 м к стенам сооружения. Максимально допустимое расстояние между двумя воронками, подключёнными к одному стояку, не должно превышать 20 м.
- Если материал водостока – металл, трубы и воронки оснащают электрическим подогревом. Эта мера устраняет проблему промерзания и разрушения труб в зимний период, когда на территории России устанавливается низкая температура.
Установка нагревательных элементов на металлические внутренние водостоки
- Если крыша многоуровневая, а разница в высоте между уровнями превышает 4 м, выполняют расчет и монтаж отдельных веток водостока, не связанных между собой, так как этот перепад снижает эффективность отвода осадков.
- Строительные нормы предписывают оборудовать ливневую канализацию, начинающуюся под стояком водостока и заканчивающуюся в специально отведенных местах. Для частных домов допускается слив водосточных вод в грунт или сбор в специальную емкость.
Требования к размещению ливневой канализации
Устройство внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
Видео-инструкция
krovlyakrishi.ru
