Водоохлаждаемый кабель



Конструкцию водоохлаждаемого кабеля относят к электротехническим изделиям. Кабеля данного типа применяют в роли гибких проводников электричества, передающих ток на нагревательные элементы электропечей большой мощности. В данный момент на производствах электротехнических изделий усиленно проводится усовершенствование полезных свойств кабеля. Первые результаты доработки продукции показывают существенные изменения в положительную сторону уровня механической надежности в зоне соединения контактов водоохлаждаемых кабелей.



Конструкция водоохлаждаемого кабеля



Кабель, применяемый на промышленных и производственных предприятиях в качестве гибкого проводника тока, состоит из сердечника полого типа, который с использованием винтовых путей оснащен тонкими проводами. Провода размещаются по всей площади сердечника. С наружной стороны изделия, прикрывая провода, оборудована, с целью защиты тонких элементов от механических и термических воздействий, защитная оболочка.





Медный провод, расположенный внутри диэлектрического рукава, регулярно получает охлаждение водой, что позволяет передавать силовое напряжение до 25 кА. Водоохлаждаемый кабель имеет гибкую структуру, которая предусматривает возможность снижения напряжений в местах сгиба. Данное свойство значительно продлевает срок эксплуатации изделия.



Особенности использования водоохлаждаемого кабеля



Под давлением высокого уровня водные ресурсы пропускаются через отверстие в центре сердечника кабеля. Перемещаясь по поверхности медного провода, они осуществляют процесс охлаждения. Охлаждается поверхность, что прилегает к наружной стороне сердечника. После наполнения полой части сердечника, жидкая масса перемещается через специальные отверстия в полую часть кольцевой зоны. Водоохлаждаемый кабель оборудован кольцевым пространством между сердечником в центре изделия и защитной оболочкой. В данной части изделия расположены витки, которые являются составляющей кабеля из тонкого провода.

Обтекание по всей площади водоохлаждаемого кабеля производится благодаря специальному размещению отверстий (вдоль винтовых путей) и эквидистантному проводу. Вследствие роста касательной силы водного напора, при выходе из винтовых направлений обеспечивается максимальная скорость перемешивания жидкости разной температуры, тем самым увеличивается передача тепловой энергии.

В пространстве между оболочкой и проводами, благодаря интенсивности обретаемой осевой скорости от наконечника к наконечнику, безпрепятственно перемещаются средства охлаждения. Давление, подаваемое на водный напор, водоохлаждаемый кабель поддерживает на одном уровне, как в кольцевой зоне, так и в отверстии центрального наконечника.







Водоохлаждаемый кабель обладает высокой скоростью теплового обмена благодаря уникальным свойствам конструкции, предусматривающей турбулентный тип перемещения водной массы. Оснащение поверхности винтовых путей специальными отверстиями при функционировании водоохлаждаемого кабеля снижает уровень давления вокруг сердечника, что, соответственно, увеличивает срок службы изделия.

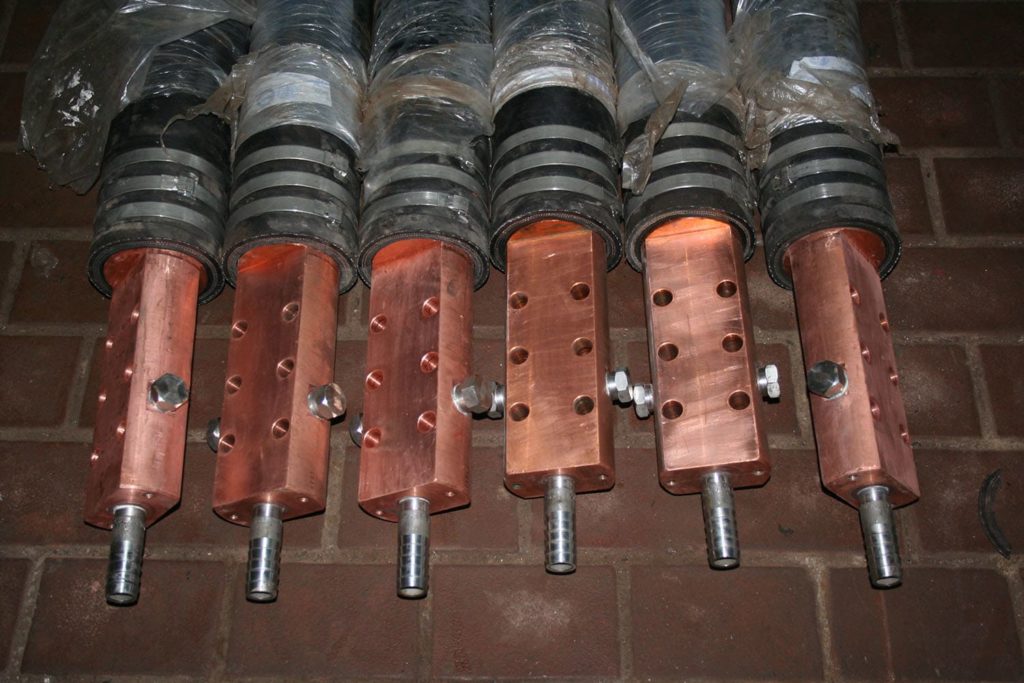

Периферийная длина контактов кабеля в соединительной зоне медного провода с наконечником является самым уязвимым, малопрочным местом в конструкции изделия. В рабочем процессе кабель подвергается электродинамическому воздействию, что при многократном воспроизведении разрушает слабые, незащищенные участки.

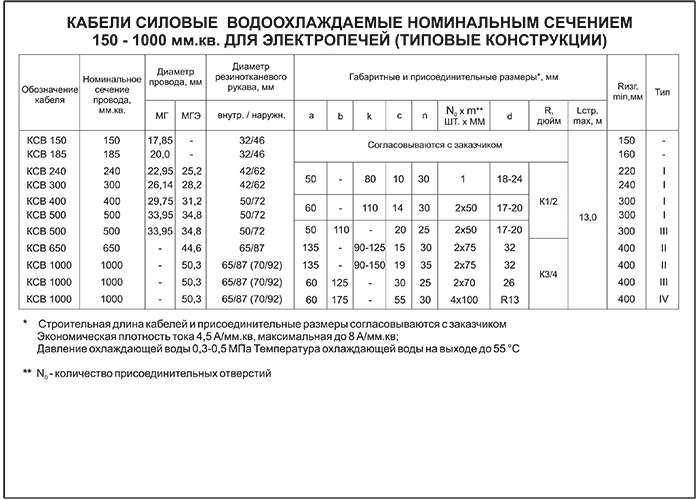

Стоимость такого электротехнического изделия, как водоохлаждаемый кабель, определяется техническими характеристиками и свойствами сопротивления механическим, электрическим и техническим воздействиям.

Водоохлаждаемый кабель

Авторы патента:

Седых Анатолий Васильевич (RU)

H01B7/29 — экстремальной температурой (перегревом) или воспламенением (H01B 7/42 имеет преимущество)

Владельцы патента RU 2333560:

Седых Анатолий Васильевич (RU)

Изобретение относится к электротехнике, преимущественно к кабельной технике, а именно к конструкциям водоохлаждаемых кабелей, используемых в качестве гибких токоподводов мощных электропечей.

Задачей изобретения является повышение надежности и работоспособности водоохлаждаемого кабеля, улучшение циркуляции охлаждающей воды, увеличение скорости теплопередачи от элементов кабеля к рабочей жидкости, ускорение процесса перемешивания нагретой и холодной воды, однородности по температуре воды и снижение энергозатрат. Водоохлаждаемый кабель, содержащий наружный рукав и полый сердечник, в кольцевом пространстве между которыми располагаются скрученные вокруг сердечника провода, а сердечник имеет перфорацию в виде отверстий, отличается тем, что отверстия расположены по всей поверхности сердечника по линиям, расположенным между проводами и эквидистантно им. Такие линии являются цилиндрическими винтовыми линиями. Для гарантированного попадания отверстий в пространство между проводами число винтовых линий (заходов) не должно быть равно числу проводов, а отличаться в большую или меньшую сторону. Отверстия целесообразно располагать вдоль винтовых линий на расстоянии от трех до пяти диаметров. 2 з.п. ф-лы, 3 ил.



Изобретение относится к электротехнике, преимущественно к кабельной технике, а именно к конструкциям водоохлаждаемых кабелей, используемых в качестве гибких токоподводов мощных электропечей.

Известен (см., например, патент US 3551581, Н01В 7/34, 29.12.1970) водоохлаждаемый электрический кабель, включающий наружный рукав и полый сердечник, в кольцевом пространстве между которыми располагаются скрученные вокруг сердечника провода, а сердечник имеет перфорацию в виде отверстий, расположенных рядами вдоль образующих на некоторых участках сердечника, при этом число рядов отверстий вдвое превышает число проводов. Такая конструкция кабеля имеет затруднения в циркуляции воды, вызванные тем, что около 50% отверстий упираются в провода, что снижает скорость теплопередачи от проводов к охлаждающей жидкости, требует больших энергозатрат и в конечном итоге сказывается на снижении надежности работы кабеля.

Наиболее близкой конструкцией, принятой за прототип, является конструкция, описанная в изобретении «Желобковая сердцевина» — патент US 3604831, Н01В 7/34, 1971-09-14. Эта конструкция включает в себя наружный рукав и полый сердечник, в кольцевом пространстве между которыми располагаются скрученные вокруг сердечника провода, а сердечник имеет перфорацию в виде отверстий, расположенных рядами вдоль образующих на некоторых участках сердечника, при этом число рядов отверстий в 1,5 раза превышает число проводов, отверстия в рядах расположены в шахматном порядке. Такая конструкция кабеля также имеет затруднения в циркуляции воды, вызванные тем, что около 25% отверстий упираются в провода, что снижает скорость теплопередачи от проводов к охлаждающей жидкости, требует больших энергозатрат и в конечном итоге сказывается на снижении надежности работы кабеля.

Задачей предлагаемого изобретения является повышение надежности и работоспособности водоохлаждаемого кабеля, улучшение циркуляции охлаждающей воды, увеличение скорости теплопередачи от элементов кабеля к рабочей жидкости, ускорение процесса перемешивания нагретой и холодной воды, однородности по температуре воды и снижение энергозатрат.

Поставленная цель достигается тем, что известный водоохлаждаемый кабель, содержащий наружный рукав и полый сердечник, в кольцевом пространстве между которыми располагаются скрученные вокруг сердечника провода, а сердечник имеет перфорацию в виде отверстий, отличается тем, что отверстия расположены по всей поверхности сердечника по линиям, расположенным между проводами и эквидистантно им. Такие линии являются цилиндрическими винтовыми линиями. Для гарантированного попадания отверстий в пространство между проводами число винтовых линий (заходов) не должно быть равно числу проводов, а отличаться в большую или меньшую сторону. Отверстия целесообразно располагать вдоль винтовых линий на расстоянии «l», равном величине от трех до пяти диаметров отверстий друг от друга. Технический результат будет достигаться за счет гарантированного расположения подавляющего большинства или всех отверстий в пространстве между проводами.

На фиг.1 показано поперечное сечение кабеля, на фиг.2 — схема расположения проводов и отверстий, на фиг. 3 показаны параметры винтовой линии. Позициями обозначены следующие элементы конструкции: 1 — наружный рукав, 2 — полый сердечник, 3 — провода, образующие кабель, 4 — отверстия в полом сердечнике.

Заявляемый водоохлаждаемый кабель состоит из полого сердечника 2, на который по винтовым линиям установлены провода 3, по всей поверхности сердечника 2 выполнены сквозные отверстия 4, расположенные таким образом, что они попадают в пространство между проводами 3. Поверх проводов установлен наружный рукав 1. На фиг.1 показано взаимное расположение отверстий и проводов для самого неблагоприятного случая — совпадения линии расположения отверстий с одним из проводов, при этом число проводов (12) на единицу больше числа заходов винтовой линии расположения отверстий (11). На фиг.2 для наглядности расположения отверстий эквидистантно расположению проводов показано только 2 провода.

Цилиндрическую винтовую линию расположения отверстий «L» можно рассматривать (фиг.3) как траекторию движения точки, равномерно вращающейся вокруг оси и одновременно равномерно перемещающейся в направлении этой оси.

Как известно, винтовая линия однозначно определяется своей осью i, шагом Р и радиусом R. Величину Р перемещения точки в направлении оси, соответствующего одному полному обороту вокруг оси, называют шагом винтовой линии. Описываемая при этом точкой дуга называется витком. Радиус R цилиндрической поверхности, описываемой прямой m вращением вокруг оси i (i параллельно m), называется радиусом винтовой линии. Угол α, составленный касательной t к винтовой линии с плоскостью, перпендикулярной оси i, постоянен для любой ее точки и называется углом подъема винтовой линии. Винтовые линии, имеющие разный радиус, будут эквидистантны в случае равенства углов подъема винтовой линии.

Расположение отверстий по винтовой линии с малым углом подъема не соответствует расположению пустот между проводами, то есть большая часть отверстий будет упираться в провод. Расположение отверстий по винтовой линии с большим углом подъема малоэффективно из-за малого количества отверстий. Только расположение отверстий по винтовым линиям с углом подъема, равным углу подъема линии центров проводов, обеспечивает попадание большинства отверстий в пространство между проводами.

Для увеличения эффективности работы системы отверстий целесообразно располагать отверстия по нескольким винтовым линиям, то есть многозаходной винтовой линии, при этом количество заходов не должно соответствовать количеству скручиваемых проводов. В случае, когда число заходов винтовой линии расположения отверстий будет отличаться от числа проводов незначительно, число отверстий, упирающихся в провод, будет колебаться от нуля до 8-10% (в зависимости от числа проводов) от их общего количества.

Устройство работает следующим образом.

При подаче давления вода через каналы наконечника (не показаны) поступает в центральное отверстие центрального сердечника кабеля и охлаждает поверхность проводов, прилежащую к поверхности центрального сердечника. При заполнении полости сердечника вода нагнетается через отверстия в полость кольцевого пространства между наружным рукавом и центральным сердечником — месту расположения витков составляющих кабель проводов. При этом вследствие расположения отверстий по винтовым линиям, эквидистантным проводам, обеспечивается обтекание всей поверхности провода.

Касательная составляющая силы струи, выходящей из отверстий, расположенных по винтовой линии, способствует более интенсивному перемешиванию во всем кольцевом пространстве и увеличению теплопередачи. Хладоагент под действием осевой составляющей скорости перемещается в межоболочечном пространстве к другому наконечнику и через каналы выходит. Вследствие выполнения отверстий по многозаходной винтовой линии давление воды в кольцевом пространстве расположения витков поддерживается одинаковым с давлением в центральном отверстии. При этом обеспечивается наряду с перемещением потока по оси кабеля и его одновременное тангенциальное перемещение и вращение в поперечном направлении. Такое перемещение водяных масс интенсифицирует процесс тепло- и массообмена и способствует повышению скорости теплопередачи.

Выполнение отверстий по многозаходной винтовой линии позволяет снизить перепад давлений с разных сторон полого сердечника, что способствует увеличению срока службы кабеля.

Турбулентный режим движения воды в кольцевом пространстве между наружным рукавом и полым сердечником интенсифицируют тепло- и массообмен без изменения давления в разных полостях кабеля.

1. Водоохлаждаемый кабель, включающий наружный рукав, полый сердечник, перфорированный отверстиями, и навитые на сердечник провода, отличающийся тем, что сквозные отверстия расположены по всей поверхности полого сердечника по винтовой линии, располагающейся между проводами и эквидистантно им.

2. Водоохлаждаемый кабель по п.1, отличающийся тем, что отверстия полого сердечника расположены на расстоянии 3d-5d вдоль винтовой линии, где d — диаметр отверстия.

3. Водоохлаждаемый кабель по п.1, отличающийся тем, что отверстия полого сердечника расположены по многозаходной винтовой линии, при этом число заходов на единицу меньше или больше числа скручиваемых проводов, составляющих кабель.



Похожие патенты:

Огнестойкая вставка кабелепровода для волоконно-оптического кабеля // 2319239

Изобретение относится к гибким конструкциям, предназначенным для укладки кабеля в кабелепровод. .

Способ изготовления самогасящихся кабелей, выделяющих низкие уровни дыма, и используемые в них огнезащитные композиции // 2237078

Изобретение относится к способу изготовления кабелей, в частности электрических кабелей для передачи низковольтной мощности или для телекоммуникаций. .

Электроизоляционная композиция // 2195729

Изобретение относится к кабельной промышленности, а именно к электроизоляционным композициям, предназначенным для изоляции и оболочек кабелей и проводов, эксплуатирующихся в условиях повышенной пожароопасности.

Электрический кабель // 1415242

Способ изготовления жаростойкого кабеля // 1072109

Электрический кабель // 1072108

Защитный покров электрического кабеля и антикоррозионный состав для защитного покрова // 696546

В. и. королев, э. а. наги, т. м. орловичи с. с. соломоник // 165204

Высоковольтный теплостойкий экранированный кабель // 149482

Теплостойкий эмалированный провод // 135117

Симметричный огнестойкий кабель // 2370839

Изобретение относится к кабельной технике, к симметричным огнестойким кабелям для передачи высокочастотных сигналов в системах связи, промышленной автоматизации и системах пожароохранной сигнализации на атомных станциях, в частности, внутри гермозоны

Состав негорючий кабельный // 2382427

Изобретение относится к кабельной промышленности, а именно к разработке негорючего состава, предназначенного для огнезащиты электрических кабелей, а также защиты кабелей от коррозии и механических повреждений

Низкодымный самозатухающий кабель и огнезащитный состав, содержащий природный гидроксид магния // 2394115

Изобретение относится к кабелям, в частности, применяемым для распределения низковольтной электроэнергии или для телекоммуникаций и к используемым в них огнезащитным составам

Кабель монтажный преимущественно взрывобезопасный для низкоскоростных систем автоматики (варианты) // 2417469

Изобретение относится к кабелям монтажным преимущественно взрывобезопасным для низкоскоростных систем автоматики

Кабель монтажный преимущественно взрывобезопасный для высокоскоростных систем автоматики (варианты) // 2417470

Изобретение относится к кабелям монтажным преимущественно взрывобезопасным предназначенным для высокоскоростных систем автоматики

Электрический кабель, устойчивый к распространению электрической дуги // 2467421

Огнестойкая термопластичная композиция // 2535953

Изобретение относится к огнестойким термопластичным композициям, предпочтительно термопластичным полиуретановым (TPU) композициям, которые используются там, где желательна высокая огнестойкость, например для применения в проводе и кабеле. Композиция включает: (a) по меньшей мере, один термопластичный полиуретановый полимер, (b) по меньшей мере, один ингибитор пламени; и (c) полисилоксан, модифицированный путем введения, предпочтительно на конец цепи, функциональных групп, таких, как виниловая, метакриловая и/или эпоксидная. Причем полисилоксан присутствует в количестве от 0,25 до 0,75 мас.% в расчете на полную массу композиции. Композицию применяют в качестве теплоизоляционного материала для электрических проводников или в качестве оболочки электрических проводников в конструкции провода и кабеля. Полученная негорючая полимерная смесь не стекает каплями в случае огня и имеет очень высокую огнестойкость. 4 н. и 8 з.п. ф-лы, 1 табл., 1 пр.

Электрический кабель // 2540123

Изобретение относится к области электротехники, в частности к кабельной технике, а именно к конструкциям электрических кабелей, в том числе силовых кабелей, предназначенных для передачи и распределения электрической энергии. Кабель содержит по меньшей мере одну токопроводящую жилу, покрытую изоляцией из поливинилхлоридного пластиката и наружную оболочку из поливинилхлоридного пластиката, отличающийся тем, что изоляция и наружная оболочка выполнены из поливинилхлоридного пластиката, включающего суспензионный поливинилхлорид 100, С8-10-алкилфталатный пластификатор 30-70, С8-10-алкил-арилфосфатный пластификатор 0-20, комплексный свинцовый или CaZn-стабилизатор 5-9, фенольный антиоксидант 0-0,5, эпоксидированное растительное масло 0-5, оксид сурьмы 0-5, оксид цинка 2-10, борат цинка 0-10, аппретированный гидроксид алюминия, или магния, или их смесь 50-200, аппретированный карбонат кальция, или карбонат кальция-магния, или их смесь 50-300, силикат кальция или магния 0-20. Кабель дополнительно содержит заполнитель, поясную изоляцию, которые могут быть выполнены из поливинилхлоридного пластиката пониженной пожароопасности, например марки Лоусгран. В частных случаях кабель снабжен броней, экраном. Изобретение позволяет снизить коррозионную активность кабеля, повысить предел огнестойкости, стойкость к термостарению и срок службы. 7 з.п. ф-лы, 1 ил., 1 табл.

Кабель электрический огнестойкий, преимущественно взрывопожаробезопасный, не распространяющий горение, для искробезопасных цепей // 2542350

Изобретение относится к конструкциям электрических многожильных огнестойких кабелей, не распространяющих горение, предназначенных для фиксированного межприборного монтажа электрических устройств промышленных предприятий, в том числе во взрывоопасных зонах всех классов при использовании различных методов взрывозащиты. Кабель содержит сердечник, состоящий не менее чем из одной изолированной однопроволочной или многопроволочной токопроводящей медной или медной луженой жилы или не менее чем из одной группы названных жил, скрученных в пару, или тройку, или четверку. Огнестойкие жилы выполнены с двухслойной комбинированной изоляцией, первый слой, прилегающий к токопроводящей жиле, выполнен экструдированным из силиконовой резины, керамизирующейся в условиях воздействия пламени, второй слой выполнен не менее чем одной слюдинитовой лентой наложенной обмоткой по спирали с перекрытием слюдяным покрытием внутрь, с натяжением ленты при обмотке не менее 7 H. Для идентификации поверх обмотки слюдинитовой лентой на каждую изолированную жилу нанесен контрастными чернилами или краской индивидуальный номер. Поверх сердечника наложен бандаж не менее чем одной слюдинитовой лентой обмоткой по спирали с перекрытием слюдяным покрытием внутрь. Технический результат заключается в обеспечении работоспособности предлагаемого кабеля во время пожара с температурой не ниже 830°C с механическими ударами по основанию крепления кабеля. 21 з.п. ф-лы, 1 ил.

Морозостойкая смесь для оболочки на основе хлоропрена // 2562863

Изобретение относится к морозостойкой смеси для оболочки кабеля на основе хлоропрена. Сшиваемая полимерная смесь для применения в качестве смеси для оболочки для электрических и/или оптических кабелей и проводов, которая содержит каучук хлоропрена или смеси из хлоропрена и другого полимера, который представляет собой полярный ненасыщенный каучук, MgO в качестве стабилизатора, противостаритель, красящее вещество, сшивающую систему, усилитель адгезии, технологические добавки, кремниевую кислоту в качестве минерального наполнителя и пластификатор. Изобретение обеспечивает получение сшитой смеси для оболочек на основе хлоропрена, которая пригодна для применения при тяжелых механических нагрузках, а также при низких температурах согласно нормам CSA С22.2 №96-09 для оболочек для высоконагружаемых кабелей. 4 н. и 13 з.п. ф-лы, 2 ил., 2 табл.

Часто задаваемые вопросы инженеров по силовым кабелям с водяным охлаждением

Стремясь решить проблемы, I²r POWER сотрудничает, чтобы у вас были продукты, отвечающие вашим конкретным потребностям. Обладая более чем 75-летним совместным инженерным опытом, наша сильная техническая команда более чем готова помочь вам разобраться и решить проблемы, связанные с вашим продуктом.

Получите ответы на часто задаваемые вопросы о силовых кабелях с водяным охлаждением и других электрических компонентах здесь или свяжитесь с нами для получения дополнительной информации о кабелях I²r POWER. Мы будем рады ответить на ваши вопросы или предоставить вам индивидуальную смету!

Что происходит при осмотре бывшего в употреблении оборудования для ремонта?

Надлежащая проверка любого оборудования начинается с определения истории оборудования, выявления очевидной причины отказа, проведения соответствующих испытаний и заполнения фотодокументации и чертежей по мере необходимости. Все это сопровождается консультациями с заказчиком. На этом этапе определяется наилучший план действий, определяются затраты и клиенту предоставляется подробное предложение. Мы предлагаем бесплатные и ни к чему не обязывающие проверки. Давай поговорим!

Что такое потери напряжения и потери мощности?

Напряжение – это величина разности потенциалов заряда между двумя точками в электрическом поле. Потеря напряжения в силовом кабеле происходит при протекании тока через сопротивление проводника. Электрическая мощность измеряется в ваттах. Ватт — это единица мощности, выражающая скорость, с которой течет энергия или ток. Потери мощности создаются сопротивлением проводника току потока электронов.

Как узнать, что кабель нужно отключить?

Когда пакеты внутренних проводников силовых кабелей с водяным охлаждением начинают разрушаться в процессе плавки, часто происходит нелогичная вещь — соседние кабели на той же фазе начинают работать теплее из-за необходимости пропускать больший ток.

Современные системы управления обычно измеряют ток, напряжение и температуру охлаждающей жидкости на выходе. Повышенное падение напряжения, более высокие показания тока и более теплая обратка теплоносителя указывают на начало выхода кабеля из строя. Визуальный осмотр термозащитного покрытия, защиты от истирания и непроводящего покрытия шлангов имеет решающее значение как для планового технического обслуживания, так и для определения необходимости замены кабеля.

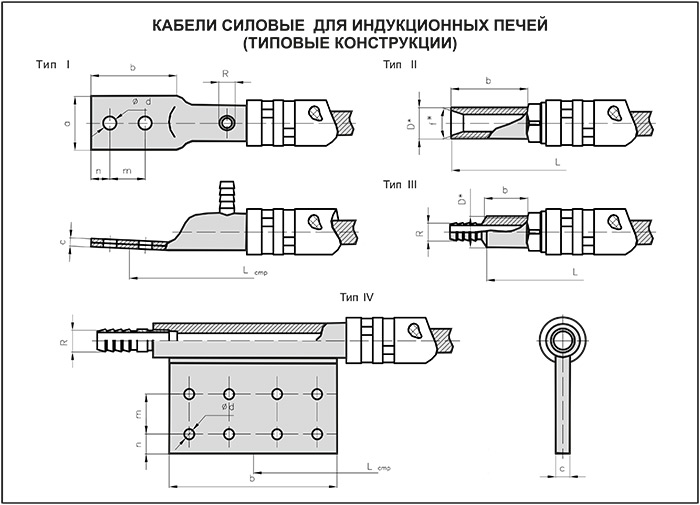

Индукционные силовые кабели

Инженеры I2r POWER изготавливают силовые кабели высокого тока с максимальной эффективностью и изготавливают их вручную с использованием высококачественных материалов для максимальной передачи энергии. Учить больше.

Силовые кабели EAF/LMF

Оптимальная передача мощности и улучшения электрического КПД заложены в каждом кабеле с водяным охлаждением электродуговой печи (EAF) и ковшовой металлургической печи (LMF) компании I2r POWER. Независимо от вашего применения с высоким током или требовательной производственной среды, технические специалисты I2r POWER вручную изготовят ваш силовой кабель с водяным охлаждением для обеспечения надежности и долговечности. Учить больше.

Как работают мешалки?

Бесконтактное электромагнитное перемешивание улучшает однородность расплавленных и литых сплавов, повышая эффективность, качество и металлургию. Мешалки EMS для обработки стали создают магнитные поля очень низкой частоты и высокой амплитуды для перемешивания стали в расплавленном состоянии.

Применение электромагнитного перемешивания включает перемешивание в ковше во время создания рецептов сплава стали или перемешивание непрерывнолитой стали для обеспечения целостности сплава по мере охлаждения стальной отливки.

Как предотвратить перекручивание кабелей EAF?

Поддержание эффективного потока охлаждающей жидкости в силовом кабеле электродуговой печи с водяным охлаждением (EAF) является обязательным условием. Перекручивание силовых кабелей с водяным охлаждением может не только нанести серьезный ущерб силовому кабелю, но и повредить дополнительные компоненты оборудования, находящиеся под воздействием потока охлаждающей жидкости. Кроме того, чрезмерные перегибы шланга сокращают срок службы проводника и покрытия шланга.

Профилактика начинается с проектирования силового кабеля переднего конца ЭДП – первого шага к смягчению или уменьшению разрушения шланга. Разработка надлежащего силового кабеля включает в себя определение наилучшего среднего геометрического радиуса (GMR) и реализацию правильной конструкции сердечника с учетом размера проводника, количества проводников и спирали сборки. Важную роль также играет знание точек защемления и соблюдение рекомендованного заводом минимального радиуса изгиба.

Как долго прослужит мой силовой кабель?

Многие операторы электродуговых печей (ЭДП) и печей ковшовой металлургии (ДПМ) меняют свои силовые кабели ЭДП/ДПМ каждые три года, часто заменяя кабели на одной фазе в год. Общее правило для индукционной плавки силовых кабелей составляет около пяти лет. Независимо от системы печи методы применения и технического обслуживания являются ключевыми факторами в сроке службы силового кабеля.

Силовые кабели EAF/LMF

I2r POWER обеспечивает оптимальную передачу мощности и повышение электрической эффективности в каждом силовом кабеле с водяным охлаждением электродуговой печи (EAF) и ковшовой металлургической печи (LMF). Независимо от вашего применения с высоким током или требовательной производственной среды, технические специалисты I2r POWER вручную изготовят ваш силовой кабель с водяным охлаждением для обеспечения надежности и долговечности. Учить больше.

Индукционные силовые кабели

Специалисты I2r POWER изготавливают вручную с использованием высококачественных материалов силовые кабели высокого тока для максимальной передачи энергии. Учить больше.

Как я узнаю, что мой кабель питания вышел из строя?

Системы плавления, переменного или постоянного тока, сильно различаются по своим соответствующим диагностическим возможностям. Однако, если силовые кабели и/или шина системы расплава ослабевают, сопротивление проводника увеличивается, и полная мощность не может быть достигнута. Повышенная температура охлаждающей жидкости в системе также может свидетельствовать о повышенном сопротивлении. В таких случаях мы рекомендуем отсоединить силовой кабель системы расплава для дальнейшего осмотра/оценки.

Узнать больше

Что делать, если кабель печи протекает?

Ваша безопасность и управление теплом расплава имеют первостепенное значение! Не запускайте систему плавильной печи с протекающим силовым кабелем с водяным охлаждением. Выведите кабель питания из эксплуатации. Мы рекомендуем провести тщательный профессиональный осмотр для определения причины утечки и плана ремонта.

Узнать больше

Как выбрать размер кабеля?

Чтобы определить размер кабеля, сначала следует измерить длину, необходимую для соединения источника питания с нагревательным/плавильным устройством.

Затем рассчитайте количество медных проводников, необходимых для передачи тока. Для кабеля и/или шины с водяным охлаждением требуется приблизительно 350 мкм поперечного сечения меди на каждые 1000 ампер тока. И наоборот, система с воздушным охлаждением требует примерно в 3 раза больше медного проводника для передачи того же тока. Индукционные плавильные системы должны учитывать рабочую частоту при определении оптимального сечения проводника.

Узнать больше

Силовые кабели с водяным охлаждением — Inductotherm Corp.

Провода с водяным охлаждением производства Inductotherm OEM гарантируют, что вы получите правильные кабели для вашей плавильной или нагревательной системы.

Наши провода с водяным охлаждением состоят из высококачественного медного кабеля, заключенного в высококачественный резиновый шланг. Мы делаем предположения, рассчитывая правильный размер шланга и количество кабелей, чтобы обеспечить надлежащий поток воды и максимальную эффективность. Они закреплены лентами из нержавеющей стали с помощью пневматического пресса с повторяющимся давлением.

Высокоточные провода Inductotherm обеспечивают меньшие потери мощности

Выбирая Inductotherm, вы можете быть уверены, что получаете провода, подходящие для вашей плавильной или нагревательной системы Inductotherm. Мы производим провода высочайшего качества с большой токовой нагрузкой для любого применения, где требуются гибкие провода для передачи токов частотой от 60 до 10 000 Гц. Обладая более чем 65-летним опытом, вы можете быть уверены, что эти лиды были разработаны с учетом эффективности. Наши гибкие выводы с водяным охлаждением обеспечивают максимальный срок службы, более низкие потери мощности и снижение затрат на техническое обслуживание в любом приложении, где требуются гибкие выводы. Мы используем гибкий медный кабель, заключенный в высококачественный резиновый шланг и оснащенный концевым фитингом с раструбом, который облегчает подключение как воды, так и электричества.

Как ваш OEM-производитель, мы можем оценить ваши потребности и предоставить гарантированные решения.
