Водонапорные сооружения: 4.6 Водонапорные сооружения и установки с гидроаккумулятором

Содержание

Водонапорные сооружения и резервуары



В системе водоснабжения применяются напорно-регулирующие сооружения, предназначенные для создания необходимого напора в разводящей магистрали, регулировки подачи воды в сеть и создания запаса воды на время отклонения насосной станции.

На практике применяют два типа напорно-регулирующих сооружений: водонапорную башню и пневматический котел (безбашенное сооружение). В первом случае наружный напор создается за счет поднятия водонапорного бака на необходимую высоту; во втором – за счет давления сжатого воздуха, заполняющего пространство выше уровня воды в герметически закрытом котле.

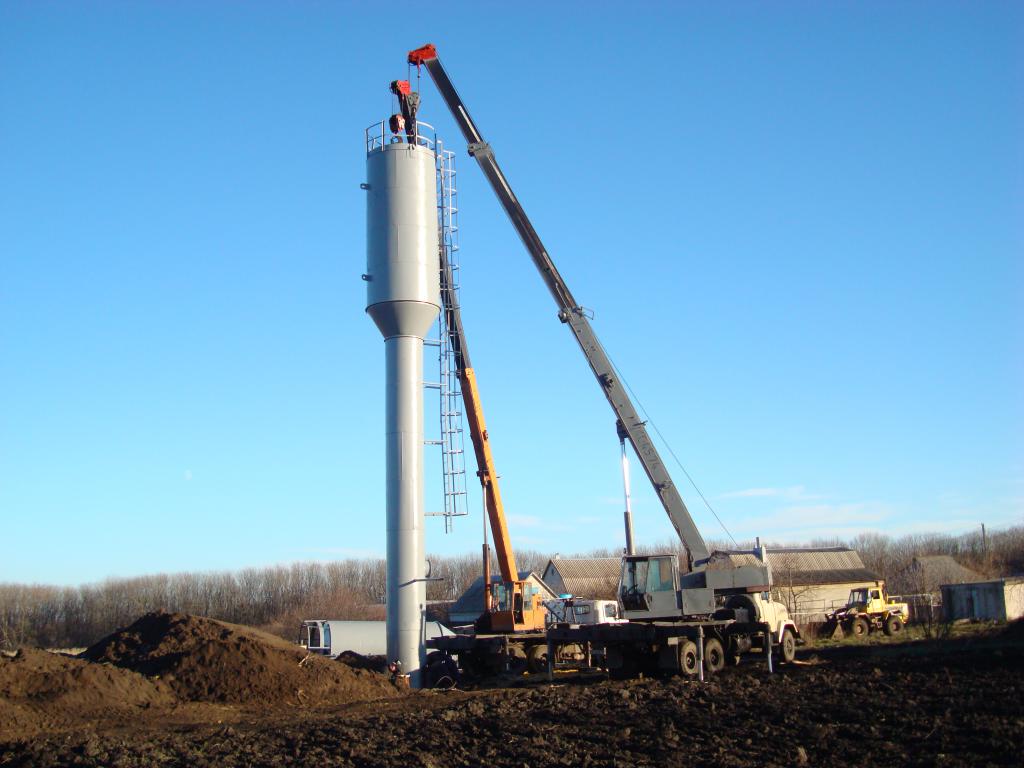

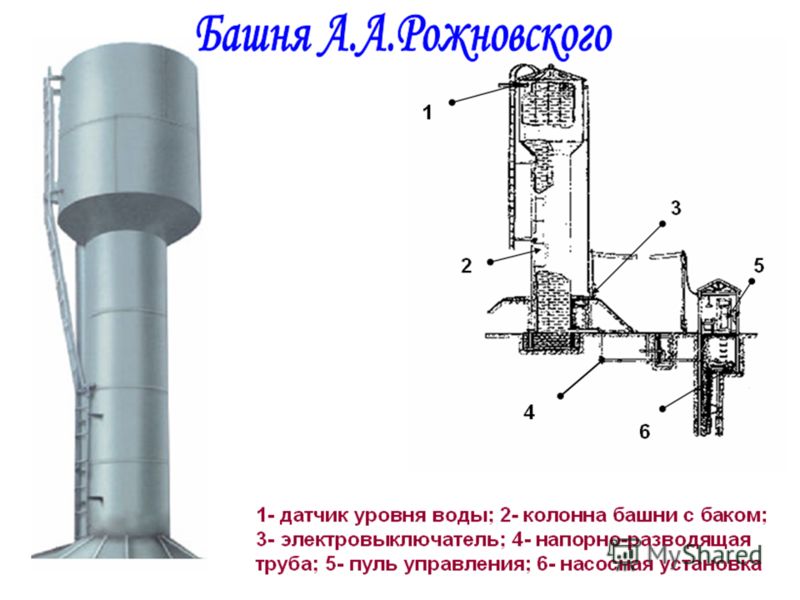

Сборно-блочные башни конструкции инженера А. А. Рожновского получили на фермах наибольшее распространение. Башни монтируют на месте из отдельных металлических блоков, изготовленных на заводах. Нижняя часть башни, утепленная земляной обсыпкой, целиком заполняется водой. Этот запас воды удваивает резервную вместимость башни.

Неутепленную башню применяют там, где температура воды подземных источников не ниже 4° С и обмен воды в башне происходит не реже одного раза в сутки.

При интенсивной циркуляции вода в башне не замерзает даже при значительном снижении температуры.

Для автоматизации управления к водонапорным башням выпускают аппаратуру, которая поддерживает постоянный запас воды и повышает надежность работы оборудования насосных станций. Сборно-блочная конструкция башни позволяет намного сократить сроки монтажа сооружения и снизить стоимость строительства.

Безбашенные напорно-регулирующие сооружения предназначены для автоматизации водоснабжения животноводческих ферм и других объектов.

На фермах широко распространены безбашенные автоматические водоподъемные установки типа ВУ, например, установка ВУ5-30. Вихревым насосом вода подается в воздушно-водяной бак, из которого через водоразборную магистраль поступает к потребителям. Излишки воды накапливаются в баке, сжимая в нем воздух.

Как только давление в баке достигнет расчетного реле давления ( в нормальном положении контакты реле давления постоянно замкнуты) разомкнет электрическую цепь магнитного пускателя, электродвигатель насоса остановится и вода потребителям будет подаваться под действием сжатого в баке воздуха. При уменьшении давления до определенного значения контакты реле замкнутся и в работу включится насос, который снова начнет подавать воду в бак.

Во время работы установки объем воздушной подушки в баке вследствие неплотности соединений растворения воздуха в воде уменьшается. Это приводит к увеличению частоты включения установки и ускоряет износ электродвигателя и насоса. Для автоматического заполнения бака воздухом служит струйный регулятор запаха.

Установки просты по конструкции, гигиеничны и удобны в эксплуатации, не требуют постоянного обслуживания. Благодаря применению установок ВУ сокращается расход труб, исключается строительство дорогостоящих металлоемких водонапорных башен, себестоимость подачи 1 м воды снижается в 1,5…2 раза.

Для хранения запасов воды иногда используют безнапорные резервуары, из которых вода может подаваться в водопроводную сеть насосами.

Вместимость баков водонапорных башен и резервуаров выбирают в зависимости от суточного расхода воды, характера расходования ее по часам суток и работы насосной станции. Характер расходования воды по часам суток может быть установлен в результате подсчетов значений коэффициентов часовой неравномерности для каждого потребителя с учетом принятого на ферме распорядка дня.

Регулирующая вместимость бака или резервуара зависит от продолжительности работы насосной станции. Расчетами и практикой определено, что бак или резервуар минимальной вместимости может быть выбран в том случае, если насосная станция работает в сутки не менее 16…19 часов.



Водонапорное сооружение — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Водонапорные сооружения устраивают трех типов: заземленные резервуары, расположенные на естественной или искусственной возвышенности, водонапорные башни и пневматические герметически закрытые резервуары, в которых вода находится под давлением сжатого воздуха.  [1]

Водонапорные сооружения оборудуют напорной, разводящей, спускной и переливной трубами. Напорная и разводящая трубы иногда заменяются одной напорно-разво-дящей.  [2]

Если водонапорные сооружения могут обеспечить необходимое для тушения пожара количество воды, неприкосновенный запас не предусматривают.  [3]

 Схема объединенного водоснабжения.  [4]

Устройство водонапорных сооружений связано с неравномерностью потребления воды по часам суток. Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей две линии подачи воды и тем самым высокую надежность водообеспечения.  [5]

Типы водонапорных сооружений при отсутствии специальных указаний выбирают на основании технико-экономических расчетов. При равных условиях предпочтение отдается заземленным резервуарам.  [6]

В качестве водонапорных сооружений в связи с соответствующим рельефом приняты заземленные резервуары.  [7]

Кроме того, при автоматизации сокращается регулирующая емкость водонапорных сооружений, так как максимальная регулирующая.  [8]

Установка турбинного водомера на фланцах.  [9]

Помещения, где расположены пожарные насосы, должны быть оборудованы противопожарным водопроводом и связаны с водонапорными сооружениями ( водонапорной башней или напорными резервуарами) сигнализацией, а с пожарным депо — сигнализацией или телефоном.  [10]

В 1930 г. был утвержден типовой проект стандартных напорных башен Шухова 2), издан атлас водонапорных сооружений ( 1949 г.), которые включали в себя и башни системы Шухова.  [11]

На основе проведенного гидравлического расчета сети для характерных случаев ее работы определяют размеры и основные параметры водонапорных сооружений: высоту водонапорной башни и напор насосов станции II подъема.  [12]

Сигналы на включение и остановку насосных агрегатов при автоматическом управлении подаются при помощи реле уровня, установленного над баком

водонапорного сооружения или резервуара, или реле давления, установленного в характерных точках сети. Полученный от реле-датчика сигнал обеспечивает переключения в цепях управления и сигнализации, вследствие чего происходит включение промежуточных реле и исполнительных механизмов, обеспечивающих включение агрегата в определенной последовательности.  [13]

На гидроэлектрических станциях, кроме машинного зала и распределительного устройства, в состав частей электрической станции входят еще гидротехнические сооружения: водонапорные сооружения, каналы и трубы для подвода воды к турбинам и отвода ее. На рис. 14 — 33 и 14 — 34 приведен разрез небольшой тепловой электростанции, а на рис. 14 — 35 — гидроэлектрической станции.  [14]

Основными элементами водоснабжения являются: а) источник водоснабжения; б) водозаборные сооружения; в) насосные станции; г) нагнетательные трубопроводы; д)

водонапорные сооружения; е) разводящие сети с водоразборными кранами; ж) сооружения для обработки воды и з) внутренний водопровод.  [15]

Страницы:      1    2
