Водонапорная башня схема. Типовые башни системы Рожновского 160 куб. м

Производство › Башни ВБР ›

Схема водонапорной башни состоит из бака — резервуара запаса воды и поддерживающей конструкции — ствола. Различные схемы подачи воды применяются в составе оборудования для водоснабжения из скважины артезианской. Резервуарные металлоконструкции изготавливается по типовому проекту ТП 901-5-29 , маркировка бывает ВБР-15, ВБР-25, ВБР-50, ВБР-160 указывается в паспорте и сертификате на оборудование. Самая большая водонапорная колонна ВБР160 имеет объем 160 м3 и может быть альтернативой старой башни из кирпича.

Водонапорные башни, высота которых 26 метров и объем 160 куб.

м (50 куб. м — рабочий объем, 110 куб. м — резервного запаса воды) находит применение в загородных системах автономного водоснабжения, сельских водопроводных системах, водоснабжения крупных предприятий, фермерских хозяйств, сельских поселков, котеджных городков, крупных деревень.

Водоподъемное оборудование рассчитывают на вместимость (15 ,25, 50, 160 кубов) и размер опор (от земли до верха опоры). Для башни объемом от 15 до 50 кубов высоту ствола устанавливают кратной 3 м, с баками вместимостью 100 кубов и более — кратной 6 м. Большие водонапорные баки ставят на кирпичные стволы.

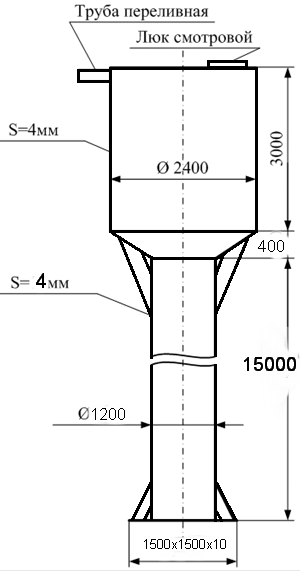

Схема водонапорной башни, конструкция и оборудование

Описание устройства башни Рожновского:

1 — грязевая труба

2 — труба наполнения

3 — закладные детали

4 — фундамент

5 — земляная насыпь

6 — ствол

7 — наружная лестница

8 — внутренняя лестница

9 — световой люк

10 — сапун

11 — крыша бака

12 — лёдоудержатели внутри

13 — бак



Как устроена водонапорная башня Рожновского внутри видно на схеме. Внутренняя полость заполняется двумя способами. По первой схеме подключения – водонапорная башня заполнятся водой, которая поступает сверху. Это самый неэкономичный способ с точки зрения потребления электроэнергии, однако, при этом исключаются гидроудары в магистрали при включении глубинного насоса. Второй способ подключения – насос качает воду непосредственно в магистраль, а башня выступает в роли «потребителя-накопителя» и вода поступает снизу. Такой метод подключения более экономичный, однако, наличие гидроударов в системе может привести к порывам труб и выходу из строя водоподающего оборудования.

Типовые башни системы Рожновского

Объем бака и длину поддерживающей конструкции (измеряемая от поверхности земли до низа бака) определяются в процессе проведения основных расчетов системы водоснабжения и принимаются как заданные при проектировании башни. Далее из типовых конструкций выбирается ближайшая большая. Все типы водонапорных башен Рожновского представлены в таблице ниже. Общий вид идентичен, это опора-нога высотой 8-18 метров и на ней установлен бак объемом 15, 25, 50 м3. Такая грушевидная форма характерна всем башням Рожневского, кроме ВБР-160 которая имеет форму ствола с постоянным диаметром по длине. В таблице представлены основные геометрические размеры водонапорной башни Рожновского, вес конструкции, высота, максимальное давление напора воды.

Типовые размеры водонапорной башни

Марка Высота/ диаметр опоры, м Высота башни, м Давление, атм Вес башни, тн
ВБР-15 м3 8/1,02 11,5 1,1 2,8
ВБР-15 куб 12/1,02 15,5 1,5 3,1
ВБР-25 м3 12/1,02 16,5 1,6 4,3
ВБР-25 куб 15/1,02 19,5 1,9 4,9
ВБР-50 м3 15/1,02 23,6 2,3 6,3
ВБР-50 куб 18/1,02 26,6 2,6 6,8
ВБР-50 м. куб 18/2,0 26,6 2,6 8,6
ВБР-160 куб м 26/3,02 26 2,6 11,3

В практике строительства водонапорных башен размеры бака и ствола меняются в широких пределах. Емкость бака колеблется от нескольких десятков кубических метров в малых водопроводах до нескольких тысяч кубических метров в больших сооружения, используемых в больших городских и промышленных водопроводах.

Высота башни состоит из длины поддерживающей конструкции (обычно лежит в пределах 15—30 м и в редких случаях превосходит 30 м) и высоты верхнего резервуара.

Резервуары в большинстве случаев устраивают круглой формы в плане. Соотношение высоты и диаметра бака диктуется как технологическими, так и архитектурно-строительными соображениями. Большая высота нежелательна, так как вызывает увеличение уровня подъема воды, а также значительные колебания напоров в системе. Водонапорная башня, особенно в городских водопроводах, должна удовлетворять эстетическим требованиям, которые предъявляются ко всем архитектурным сооружениям. Некрасиво выполненное сооружение может нарушить гармоничность всего архитектурного ансамбля того района, где она расположена. В некоторых случаях (например, на промышленных предприятиях при наличии двух или нескольких сетей разного напора) устраивают башни с двумя и более баками, расположенными на разной высоте. Давление воды водонапорной башни определяется ее высотой.

История цельнометаллических необогреваемых водонапорных башен началась в 1925 году. В 1936 году советский инженер Рожновский А.А. предложил конструкцию, метод скоростного монтажа и водонапорную башню, схема которой используется по настоящее время. В 1942 году Рожневский за их создание и внедрение был удостоен звания Лауреата Сталинской премии. В СССР башни получили свое широкое распространение в системе водоснабжения села за счет водонепроницаемости баков малой массы (узнать вес водонапорной башни Рожновского вы можете из таблицы) и заводского изготовления деталей, обеспечивающих относительно быстрый монтаж на месте строительства.


Также типовые башни системы Рожновского повышают степень надежности системы водоснабжения за счет наличия аварийного и противопожарного запаса воды.

Назначение и область применения башни системы Рожновского

1. Унифицированные (типовые) водонапорные башни системы Рожновского применяются в схемах сельского, хозяйственного водоснабжения, а также водопроводов крупных предприятий и населенных пунктов.
2. Водоподъемное оборудование предназначено для регулирования неравномерного водопотребления, хранения ограниченного резервного и противопожарного запасов воды,
3. Выбор объема и высоты ствола обосновывает расчет водонапорной башни при проектировании систем водопровода.
4. Унифицированные башни рассчитаны для строительства в районах о следующими характеристиками:
— расчетная зимняя температура наружного воздуха не ниже минус 40°С;
— вес снегового покрова до 100 кг/м2;
— скоростной напор ветра до 45 кг/м;
— сейсмичность — не выше 6 баллов;
Не допускается установка водонапорных сооружений в районах с особыми условиями строительства (вечная мерзлота, карстовые явления, высокая сейсмичность и т. д.).
5. Заводские конструкции предназначены для эксплуатации при температуре поступающей воды не менее 6° С преимущественно из буровых скважин. Для эксплуатации в районах с расчетной зимней температурой ниже минус 20° С необходимо обеспечивать, как минимум, двукратный водообмен в сутки, чтобы вода в башне не замерзала.

Водонапорная башня. Схема трубопроводов.

Перед тем, как купить водонапорную башню в Украине нужно знать как её подкючить. Башня Рожновского подключается по следующим схемам. По 1-й схеме устраивают одну общую подающую-отводящую трубу, рассчитанную на подачу (в/из бака) воды в количестве, равном разности количества воды, подаваемой насосами и расходуемой потребителями. Конец ее располагают у низа бака на высоте, предотвращающей засасывание ила, который может периодически скапливаться в самых низких точках бака. Эта схема может быть применена при расположении накопителя воды в любой точке сети. При таком подключении получается наименьшая стоимость трубопроводов, которыми оборудуется водонапорная башня, и достигается некоторое сокращение расхода энергии на подъем воды, так как снижение уровня воды в баке обусловливает соответствующее снижение рабочего напора насосов.

Подключив трубы по 2-й схеме башня системы Рожновского оборудуется двумя трубами: подающей и отводящей, между которыми может быть устроено (в подвале) аварийное переключение. Такая схема может быть применена только при расположении водонакопителя в начале сети. Здесь вся вода, подаваемая насосами, проходит по трубам вверх, и насосы всегда работают с напором, соответствующим наивысшему уровню воды, что вызывает увеличение напора насосов и расхода энергии на водоподачу. По этой схеме у нас осуществлено оборудование ряда ранее построенных башен, но для вновь сооружаемых конструкций такая схема подключения не может быть рекомендована.

Возможно некоторое компромиссное решение, предусматривающее устройство единой подающе-отводящей трубы с разделением её у бака на подающую и отводящую. На последней установлен обратный клапан, препятствующий поступлению по ней воды обратно. Подключение труб по 3-й схеме позволяет осуществлять постоянное перемешивание воды, которое способствует сохранению ее свежести и препятствует ее замерзанию зимой.

Разновидностью такой коммутации является схема подключения водонапорной башни (принятая в типовых проектах Союзводоканалпроекта), при которой подающий трубопровод не доводится до верха бака. Это дает возможность несколько сократить перерасход электроэнергии на питание насоса (имеющий место при подключении башни по 1-й схеме) и осуществить частичное перемешивание жидкости.

Водонапорная башня должна быть оборудована переливным и спускным трубопроводом. Переливной трубопровод доводят до наибольшего допустимого уровня воды в баке, чем обеспечивается автоматический отвод воды при переполнении. Отводимая вода сбрасывается в водосток. Диаметр переливной трубы рассчитывается на отвод всей подаваемой насосами воды. К переливной трубе присоединяется спускная труба, идущая от наинизшей точки бака и позволяющая опорожнять его при ремонте или промывке.

Схема водонапорной башни Рожновского предполагает наличие сигнальных устройств, передающих показания об уровне воды или сигналы при достижении уровнем критических (верхнего и нижнего) положений на насосную станцию или в какой-либо диспетчерский пункт водопроводного хозяйства.

< Предыдущая   Следующая >



Топ продаж

Резервуары для хранения нефтепродуктов: топлива ГСМ, бензина, дизтоплива, масла

Купить стальной резервуар в Украине

Стальные резервуары. Вопросы и ответы

Купить стальной резервуар в Украине

Граненые опоры конические. Опора освещения ОГК

Опоры освещения. Столбы осветительные

Водонапорная башня | это… Что такое Водонапорная башня?

У этого термина существуют и другие значения, см. Водонапорная башня (значения).

Водонапорная башня в Санкт-Петербурге, также являющаяся Музеем воды.

Водонапорная башня в форме гриба в Хельсинки, Финляндия (1977).

Водонапорная башня в разрезе: 1-насосная, 2-резервуар с водой, 3-потребители воды.

Водонапорная башня Рожновского. Водонапорные башни такого вида получили широкое распространение в сельской местности России.

Водонапо́рная башня — сооружение в системе водоснабжения для регулирования напора и расхода воды в водопроводной сети, создания её запаса и выравнивания графика работы насосных станций.

Водонапорная башня состоит из бака (резервуара) для воды, обычно цилиндрической формы, и опорной конструкции (ствола). Регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из нее в часы увеличенного водопотребления. Высота водонапорной башни (расстояние от поверхности земли до низа бака) обычно не превышает 25 м, в редких случаях — 30 м; ёмкость бака — от нескольких десятков м³ (для малых водопроводов) до нескольких тысяч м³ (в больших городских и промышленных водопроводах). Опорные конструкции выполняются в основном из стали, железобетона, иногда из кирпича, баки — преимущественно из железобетона и стали. Водонапорные башни оборудуют трубами для подачи и отвода воды, переливными устройствами для предотвращения переполнения бака, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт. Одной из наиболее распространенных систем водонапорных башен является «Башня Рожновского», которая предназначена для регулирования расхода и напора воды в водонапорной сети, создания её запаса и выравнивания графика работы насосных станций.

Башня Рожновского состоит из: бака, водонапорной опоры, крышки бака с люком для осмотра. Внутри стенки бака приварены скобы льдоудерживателя, а также скобы для спуска обслуживающего персонала. Для подъёма на башню существует наружная лестница с предохранительным ограждением. Объём башни – от 10 до 150 м.куб. Чаще всего резервуар водонапорной башни изготавливается прямоугольной или округлой формы, соотношение между диаметром и высотой которого зависит от индивидуальных архитектурно-строительных и технологических параметров. Объем резервуара, как и высота опоры, определяется согласно результатам расчётов водораспределительной сети.Для предохранения запаса воды от загрязнения и замерзания резервуар башни окружен специальной защитой. Поступление воды в башню осуществляется при помощи насосов.

Вода качается насосами из-под земли.

Содержание

  • 1 Литература
  • 2 Художественная литература
  • 3 Галерея
  • 4 Ссылки

Литература

  • Абрамов Н. Н., Водоснабжение, М., 1967.

Художественная литература

  • Пелевин В. О. Водонапорная башня, 1996.

Галерея

  • Заброшенная водонапорная башня в г. Душанбе (Республика Таджикистан), расположена в районе Душанбинского Текстильного Комбината.

  • Водонапорная башня В. Шухова — первая в мире гиперболоидная конструкция, Россия, 1896

  • Местная водонапорная башня Grandview в Hampton, Virginia.

  • Водонапорная башня из кирпича в Kimberley, Nottinghamshire, Великобритания.

  • Водонапорная башня в Saint-Parize-Le-Chatel, Франция.

  • Уникальная водонапорная башня в форме бутылки из-под кетчупа, Collinsville, Illinois (Это также самая большая в мире бутылка из-под кетчупа).

  • Старая водонапорная башня в Мариуполь, Украина. Построена в 1910 г.

  • Старая водонапорная башня в Кольмар, Франция.

  • Водонапорная башня 1960-х в форме конуса, Tonwell, Хартфордшир

  • Водонапорная башня Peachoid в Gaffney, South Carolina, построена в 1981

  • Водонапорная башня, Кувейт (город), построена в 1979

  • Водонапорная башня, Кишинев, Молдавия построена в конце XIX века

  • Старая и новая водонапорные башни в Nicollet, Minnesota

  • Водонапорная башня в Melbourne, Florida

  • Водонапорная башня в Blaine, Minnesota

  • Типовая водонапорная башня, Средний запад, Salina, Kansas

  • Башня в Auburn, Алабама (штат)

  • Водонапорная башня, Дарвин (город), Австралия

  • Большая водонапорная башня, Дарвин (город), Австралия

  • Старая водонапорная башня, Дарвин (город), Австралия.

  • Построенная в 1860, Louisville Water Tower — первая в мире водонапорная башня современного типа.

  • Типовая водонапорная башня в пригороде Лондона.

  • Бывшая водонапорная башня «Дом в облаках» в Thorpeness (Саффолк, Англия), построенная в 1923 году.

  • Водонапорная башня рядом с небоскрёбами, в Нью-Йорке.

  • Водонапорная башня-кукуруза в Rochester, Minnesota

  • «Белая башня», Екатеринбург, 1931 год.

  • Заброшенная водонапорная башня на Батыевой горе в Киеве

  • Камера-обскура, оборудованная в старой водонапорной башне в г. Мюльхайм-на-Руре (Северный Рейн-Вестфалия)

  • Музей воды Aquarius в г. Мюльхайм-на-Руре (Северный Рейн-Вестфалия), 1893 год.

  • Башня Фринтроп в г. Эссен (Северный Рейн-Вестфалия), 1895 год.

  • Две водонапорные башни «солонка и перечница» в Гуле, Англия.

Ссылки

Это заготовка статьи о технике. Вы можете помочь проекту, исправив и дополнив её.
Это примечание по возможности следует заменить более точным.
