Водонапорная башня для чего нужна: история, как работает и где применяется

Содержание

история, как работает и где применяется

Содержание статьи:

  1. История водонапорной башни
  2. Элементы водонапорной башни
  3. Характеристики водонапорной башни
  4. Выбор и особенности фундамента
  5. Схема работы
  6. Область применения
  7. Обслуживание ВБР
  8. ГОСТ
  9. Вопросы и ответы

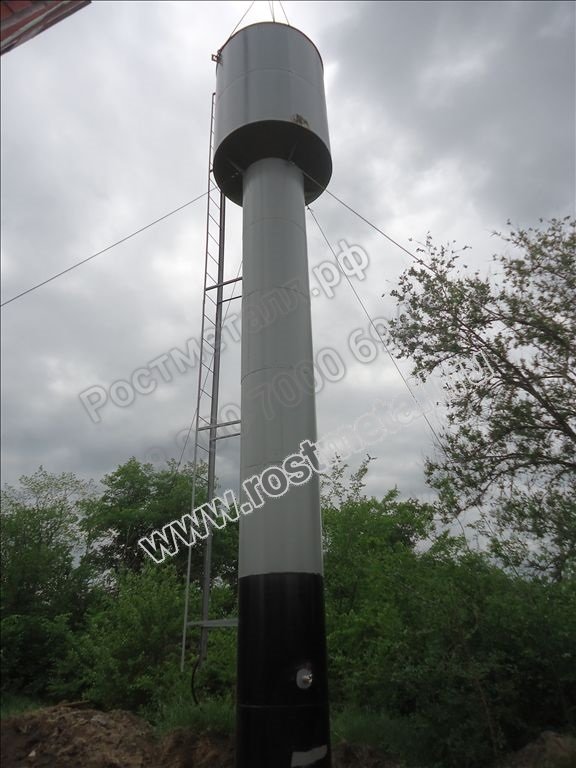

Фото водонапорной башни

Водонапорная башня, названная в честь советского инженера Рожновского, представляет собой гидротехническое сооружение, благодаря которому создается запасной объем воды в период наименьшего ее потребления и транспортировка по сетям водоснабжения под необходимым давлением, когда водопотребление увеличивается.

История водонапорных башен

Подобные конструкции применялись для подачи воды в сети водопровода давно. Водонапорные башни строились из кирпича, камня, требовали длительного срока возведения и тщательного утепления емкости с водой.

В 1936 году А. А. Рожновский создал конструкцию водонапорной башни из металла. Смысл состоит в использовании металлических деталей заводского изготовления, из которых собиралось гидротехническое сооружение. Монтаж осуществляется на строительной площадке за короткое время, в отличие от традиционных конструкций, строительство которых длилось более 6 месяцев.

Конструкция Рожновского не требовала устройства обогревающей системы, для которой использовалось дизельное топливо, что в предвоенное время и во время войны значило многое.

Кроме этого инженер создал не просто технологию упрощенной сборки деталей, но еще и разработал схему автоматического управления работой гидротехнического сооружения. Изначально конструкция предназначалась для использования на железнодорожных станциях, где паровозы заправлялись водой.

Работа инженера оценена в 1942 году. Рожновскому вручили Сталинскую премию «За изобретение ускорителя набора воды в паровозы», как гласит Постановление Совнаркома СССР от 10.

04.1942г.

Но еще раньше Рожновского устройством водонапорных башен интересовался русский инженер Земсков П. И., работавший на строительстве Томской водопроводной системы. В 1906 году Земсков начал исследовать проблемы эксплуатации водонапорных построек на железной дороге. Земсков первым придумал, как модернизировать гидротехническое сооружение, чтобы не утеплять водонапорную башню на зиму. В 1924 году Земсков П. И, написал труд, где подробно описал техническое устройство водонапорного сооружения на основании исследований и расчетов.

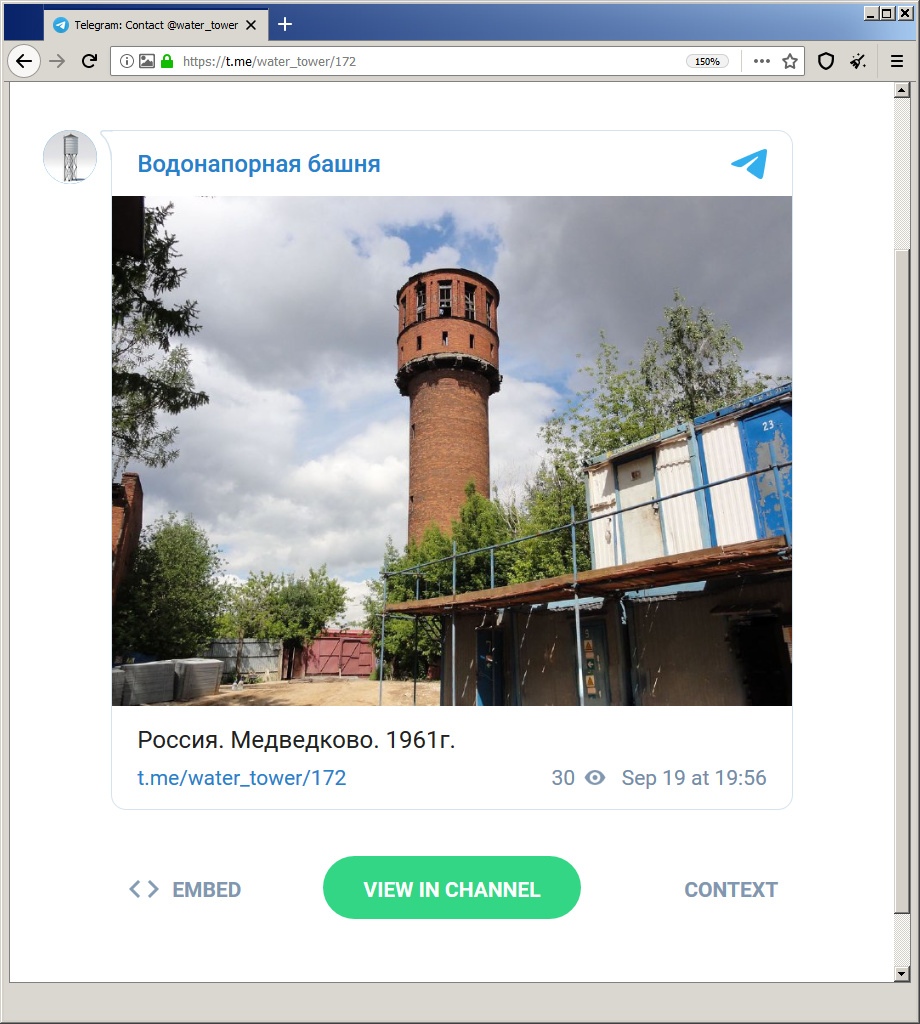

Старая водонапорная башня

Элементы водонапорной башни Рожновского

В состав гидротехнического сооружения входят:

  1. опорная часть (ствол башни)
  2. резервуар для воды
  3. наружные и внутренние лестницы или скобы с боковым ограждением
  4. смотровой люк, находящийся на крышке резервуара
  5. трубопровод, подающий и отводящий воду
  6. переливное устройство, предотвращающее переполнение бака водой
  7. приборы, контролирующие уровень воды в баке и передающие информацию дежурному диспетчеру
  8. насосная станция

Резервуар

На водонапорной башне, используемой для водопроводных сетей малой протяженности, объем резервуара цилиндрической или прямоугольной формы варьируется в пределах нескольких десятков кубических метров.

Для водопроводной сети города или промышленного предприятия объемы резервуаров варьируются от ста до двухсот тысяч кубометров воды. Выбор величины бака зависит от объема предполагаемого потребления воды.

Водонапорные башни, изготовленные по типовому проекту, имеют резервуары объемом:

  1. 15 кубических метров
  2. 25 куб/метров
  3. 50 и 160 кубометров

В отдельных случаях на опоре возможен вариант установки двух резервуаров, расположенных по отношению друг к другу на различной высоте. Такие варианты используются, когда башня обслуживает водонапорные сети с разным напором воды в каждой.

Опора

БР монтируется на опоре, выполненной из прочного металла или железобетона. Максимальная высота водонапорной башни редко превышает 30 метров. Если сооружение располагается в городской черте, его размер по вертикали должен соответствовать высоте рядом стоящих зданий и органично вписываться в архитектуру окружающего ландшафта.

  1. Объема резервуара
  2. Количества этажей в зданиях, куда подается вода

Баки с вместимостью воды в пределах 5 – 50 кубических метров, устанавливаются на опорные конструкции, от высоты которых зависит давление воды в водопроводной системе. Слишком высокая опора для бака потребует лишнего расхода энергии при работе насосов, поднимающих воду на определенную высоту, и может вызвать перепад величины давления в водопроводной сети, что приводит к ее неравномерной подаче в случае пиковой нагрузки на водопроводные сети или при тушении пожара.

Водопровод

Водопровод БР состоит из– подающей и отводящей магистрали. Некоторые башни оборудуют совмещенным подводяще-отводящим трубопроводом. Через подающую трубу вода наполняет резервуар. Отводящая магистраль предназначена для подачи воды в водопроводную сеть.

Вентиляционный люк

Вентиляционные люки необходимы для предотвращения создания вакуума внутри резервуара и обмена воздушных масс в отсеках бака, предназначенных для хранения запаса вода на случай аварий или пожара. Люк располагается рядом с подводяще-отводящими на перекрытии резервуара. Высота люков над плоскостью перекрытия не может быть ниже 20 см.

Насосная станция

Насосная станция предназначена для поднятия воды в резервуар из скважины или природного водоема и располагается на удалении от водонапорной башни. Станция накачивает воду в резервуар до тех пор, пока не поступит сигнал от датчика, установленного внутри бака. По мере расходования накопленной воды, ее уровень понижается. При достижении минимального значения срабатывает датчик и включает станцию на закачку воды.

В состав станции могут входить несколько насосов, осуществляющих постоянный забор воды при самом низком уровне подземных вод, щит управления и дизельный генератор, обеспечивающий бесперебойную работу станции при отсутствии централизованного электроснабжения. Если вода поступает в башню из открытого водоема, насосная станция строится на его берегу, выше уровня воды не менее чем на полметра.

Характеристики водонапорной башни из металла

Конфигурации водонапорной башни
Наименование
10 м 3 15 м 3 25 м 3 50 м 3 160 м 3
Объем бака: 10 куб. метров 15 куб. метров 25 куб. метров 50 куб. метров 160 куб. метров
Диаметр бака, мм: 2400 3020 3020 3020 3020
Общая высота, м 11,5 м 15,5 м
21,5 м
26,6 м 26 м
Масса, кг 2500 3100 5500 12000 26600

Фундамент

Фундамент для водонапорной башни выполняют из монолитного железобетона. Особые условия к возведению фундамента предъявляются, когда башня строится на промерзающих, слабых грунтах или в зонах с сейсмичностью не выше 6 баллов. На грунтах, где имеются карстовые образования, вечная мерзлота или имеется высокий уровень сейсмичности, строить водонапорные башни не разрешается.

Схема работы автоматики водонапорной башни

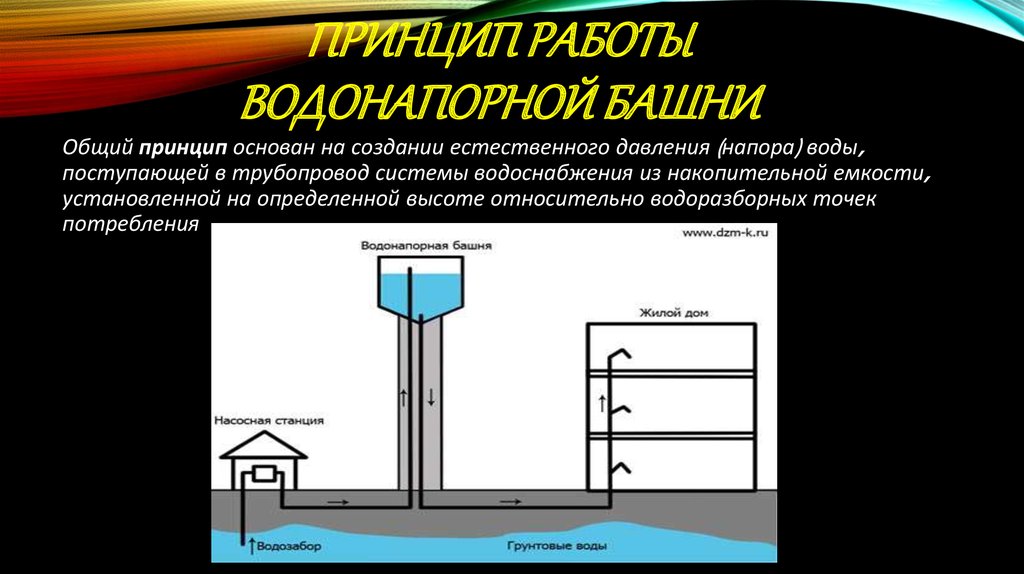

Принцип работы водонапорной башни

Механический принцип работы БР основан на гидростатическом равновесии. Жидкость своей тяжестью давит на ту, что находится в трубопроводе, заставляя ее двигаться, пока давление в резервуаре и трубах не станет одинаковым. Электронасосы позволяют наполнять резервуар водой и подавать ее по вертикальным и горизонтальным трубопроводам на значительные расстояния.

Когда емкость наполнена, электрооборудование перестает работать. В часы пик увеличивается водоразбор, насосная станция не справляется со своими функциями. Тогда срабатывает специальный клапан и в сеть водоснабжения подается резервный объем жидкости, пока станция не накачает необходимый объем.

Использование автонасоса аналогично взаимодействию гидротехнического сооружения с насосной станцией. Просто насос имеет небольшой размер, как и накопительный бак.

Назначение водонапорной башни

Водонапорные башни нужны для:

  1. В сельском хозяйстве для водоснабжения животноводческих ферм, полива земель
  2. В жилищной сфере для создания сети холодного водоснабжения в небольших поселках
  3. Снабжение промышленных предприятий водой, если того требует технологический процесс
Водонапорная башня внутри

Обслуживание башен Рожновского

Срок службы БР – 30 лет при соблюдении правил эксплуатации, которые предписывают проводить техническое обслуживание сооружения раз в 3-4 года:

  1. покраска
  2. удаление ржавчины внутри бака с последующей промывкой и дезинфекцией
  3. ликвидация трещин и течи
  4. замена первого металлического кольца
  5. уход за железнобетонным основанием

При обнаружении крена башни или протекании сварных швов эксплуатация башни прекращается, воду сливают и устраняют неполадки. Если гидротехническое сооружение эксплуатируется в сильный мороз (при – 35°C и ниже), требуется выполнить теплоизоляцию бака с электроподогревом..

ГОСТ

Унифицированные железные башни Рожновского изготавливаются на основе ТП 901-5-29, утвержденного проектными организациями Советского Союза в семидесятых годах прошлого столетия. Согласно этому проекту башня содержит накопительный бак с объемом воды не более 50 кубометров. Высота опор не превышает 18 метров. Диаметр бака постоянный (3020 мм) и не зависит от объема.

Вопросы и ответы по водонапорным башням

Как узнать давление в водонапорной башне?

Для начала, Вам необходимо определить высоту подъема воды, использую формулу h=n*hэ, где n — число этажей в здании, а he — высота этажа.

Далее воспользуемся формулой Паскаля для определения давления на уровне Земли. P=ρ*g*H, где ρ — плотность воды, g — ускорение свободного падения тела, поднятого над землей, а H — высота водонапорной башни.

Применив эти две несложные формулы можно узнать какое давление в водонапорной башне на определенном этаже здания.

Из каких материалов делают водонапорные башни?

До 1936 года материалом для строительства водонапорных башен были: дерево, после кирпич. Сейчас водонапорные башни делают исключительно из металла.

Какой диаметр у водонапорной башни?

Диаметр опоры ВБР от 1 до 3 метров, а диаметр бака до 3 метров.

По каким нормам изготавливают водонапорные башни?

Водонапорные башни изготавливаются в соответствии с СНиП №2.09.03-85

Зачем нужна водонапорная башня?

Водонапорная башня используется для обеспечения водоснабжением ближайших зданий

Какая толщина металла у водонапорной башни?

Толщина ствола и купола одинакова, от 4 до 5 мм.

Чем заделать водонапорную башню?

Если свищ не большой, то на первое время можно вставить чопик. В любом случае не откладывайте ремонт, так как последствия обойдутся Вам в «копеечку».

Чем утеплить водонапорную башню?

Для предотвращения замерзания воды применяется утепление следующими материалами: минераловатная плита, листовая оцинкованная сталь, герметик (для швов).

назначение, схема и как работает

ГОСТ 25151-82, устанавливающий термины, определения для систем, оборудования водоснабжения, указывает, что водонапорная башня является напорным резервуаром для хранения воды, установленным на опорной конструкции.

СП 8.13130.2020, регламентирующий противопожарные требования при устройстве источников внешнего водоснабжения, относит водонапорные башни к пожарным резервуарам, то есть к емкостным инженерным сооружениям, предназначенным для хранения запасов воды, которые по исполнению могут быть как металлическими, так и железобетонными конструкциями.

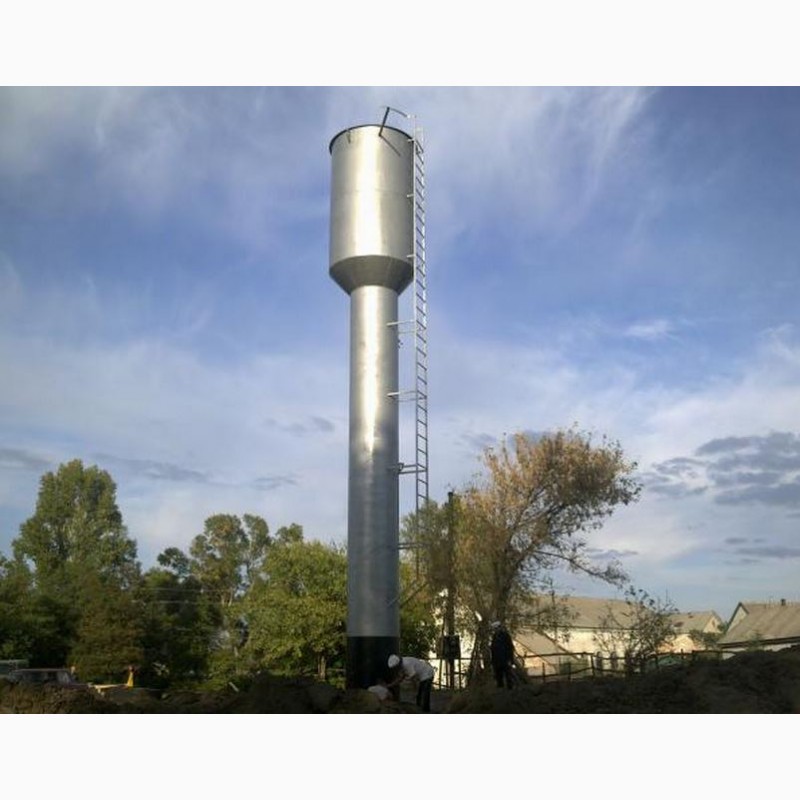

Фото водонапорной башни А.А. Рожновского

СП 31. 13330.2012 о водоснабжении, являющийся актуализированной редакцией СНиП 2.04.02-84, также рассматривает водонапорные башни в качестве источника водоснабжения для целей тушения пожаров; уточняя, что в поселках, где проживает до 5 тыс. человек, а расход воды требуется не больше 10 л/с, допустимо прокладывать тупиковые линии водоснабжения при наличии пожарного водоема, водонапорной башни, что расположены в конце таких тупиков.

Но, изначально водопроводные башни создавались, и используются до сих пор не только для целей пожаротушения, а как гидротехнические сооружения для создания запасов воды, автономного регулирования ее расхода, напора в локальной сети водоснабжения небольшого населенного пункта, предприятия, железнодорожной станции.

Следует отметить, что строительство водонапорных башен в наши дни не уникально, как в прошлом, когда построенные из натурального камня, полнотелого кирпича сооружения часто отличались вычурной архитектурной красотой, отнесшей их позднее к достопримечательностям, историческим памятникам.

Для возведения современных водонапорных башен используют типовые проекты, технические условия, например, ТУ 4741-001-76960843-2005 – о стальных унифицированных водонапорных башнях системы Рожновского; ТУ 4741-001-00237819-2006 – о водонапорных башнях Рожновского типов БР-15, БР-25.

История

Для создания запаса воды, ее самотечной подачи в населенные пункты без использования каких-либо насосных механизмов, еще в древности использовали горные озера, искусственные пруды, акведуки.

Века назад появились и первые водонапорные башни – искусственные резервуары, устанавливаемые в крепостях, замках, городах для питьевых, хозяйственных нужд защитников, населения как в мирное время, так и при осаде неприятелем. Именно эти сооружения противник стремился разрушить одними из первых, чтобы лишить обороняющихся запаса воды, в том числе использовавшейся для тушения пожаров, возникающих при осадных действиях.

Второе рождение водонапорные башни получили с изобретением паровоза, строительством разветвленной сети железных дорог, обслуживающего их инженерного станционного хозяйства в Европе, США, России; развитием промышленного производства на новых территориях, не имеющих сетей централизованного водоснабжения.

Именно простейшая конструкция, принцип работы башни сделали ее такой востребованной, актуальной в различных ситуациях:

  • Возможность забора воды из любого источника – от реки, ручья до артезианской скважины.
  • Установка насоса не очень большой мощности для подъема воды в бак башни на высоту 10-20 м.
  • Самотечная подача воды на питьевые, технические или хозяйственные нужды под естественным напором.
  • Постоянное пополнение запаса воды, используемой для повышения напора в локальной сети водоснабжения поселка, железнодорожной станции, промышленного производства.
  • Использование в критических ситуациях, в том числе при тушении пожара.
  • Простейшая автоматика включения заполнения бака, пуска воды.

Из-за комплекса перечисленных преимуществ, унификации комплекта водонапорной башни, которую несложно доставить на новую промышленную площадку, территорию сельскохозяйственного предприятия, строящегося жилого поселка; быстро смонтировать, установив на бетонное фундаментное основание, они востребованы в районах, где централизованное строительство наружных сетей водоснабжения в ближайшие годы не планируется.

Назначение

Водонапорная башня предназначена для следующих целей:

  • Заполнения ее бака водой из ближайшего источника, включая подземные водоносные пласты, с помощью насоса/насосной станции.
  • Хранения запаса воды.
  • Подачи ее под собственным напором в автономную систему водоснабжения на нужды населенного пункта, производственного, сельскохозяйственного объекта.

Вторая функция водонапорной башни, как искусственного источника наружного противопожарного водоснабжения, указана в пункте 4.1 СП 8.13130.2020:

  • Для защиты поселений, где жителей меньше 5 тыс.
  • Отдельных строительных объектов за их чертой, не обеспеченных наружным водоснабжением.
  • Объектов любого назначения, с расходом воды на тушение не выше 10 л/с.
  • Зданий малоэтажной застройки площадью, не превышающей нормативную для пожарного отсека по их степени стойкости огню.

Кроме того, водонапорные башни используются в качестве дополнительного источника для заправки пожарных автомашин, когда организовывается подвоз воды к месту пожара. Для этого:

  • Снаружи башни на отводящем, подводящем трубопроводе врезают патрубок с соединительной головкой для подключения, заправки пожарной автотехники.
  • У водонапорной башни, а также по направлению подъезда к ней, так же как для пожарных гидрантов, водоемов, должны устанавливаться указатели расстояния до них, с использованием светоотражающих материалов.

Типы

Видов водонапорных башен несколько, зависящих в основном от материала, использованного для постройки:

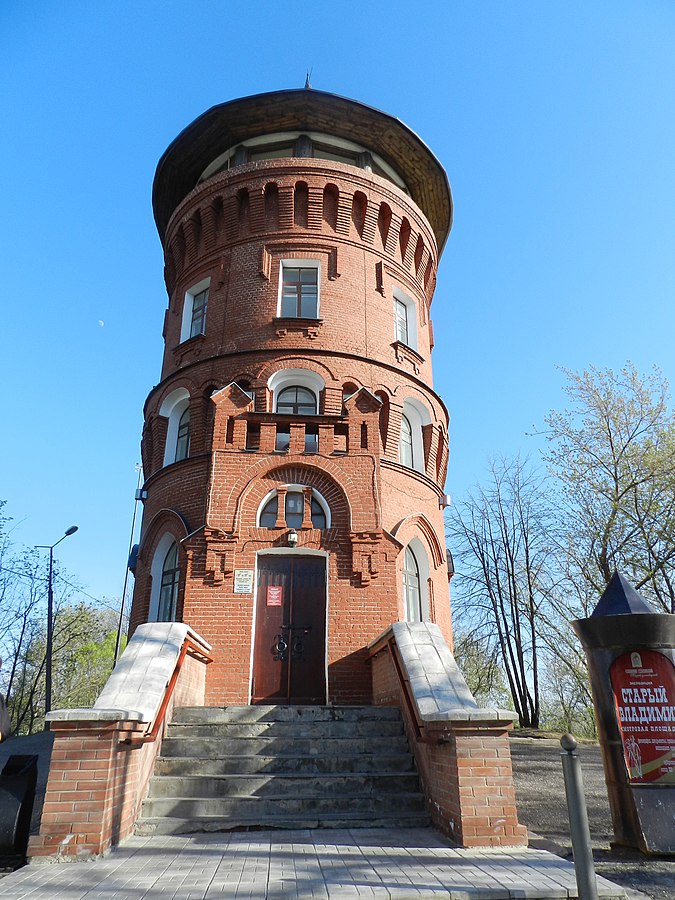

  • Каменные, кирпичные, редко эксплуатируемые, чаще используемые под размещение музеев, смотровых площадок, предприятий общепита.
  • Из железобетонных конструкций, в основном строившиеся в СССР.

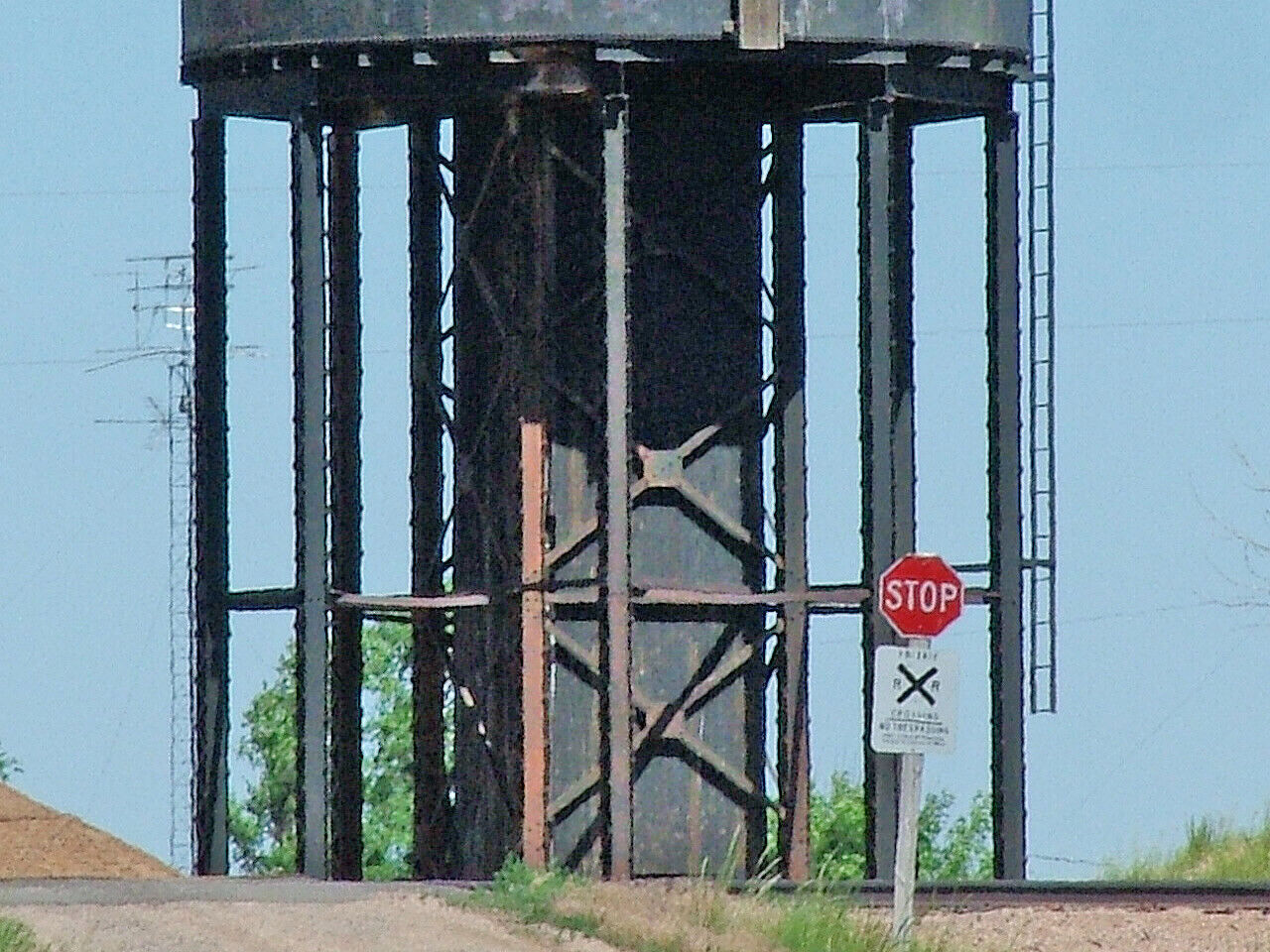

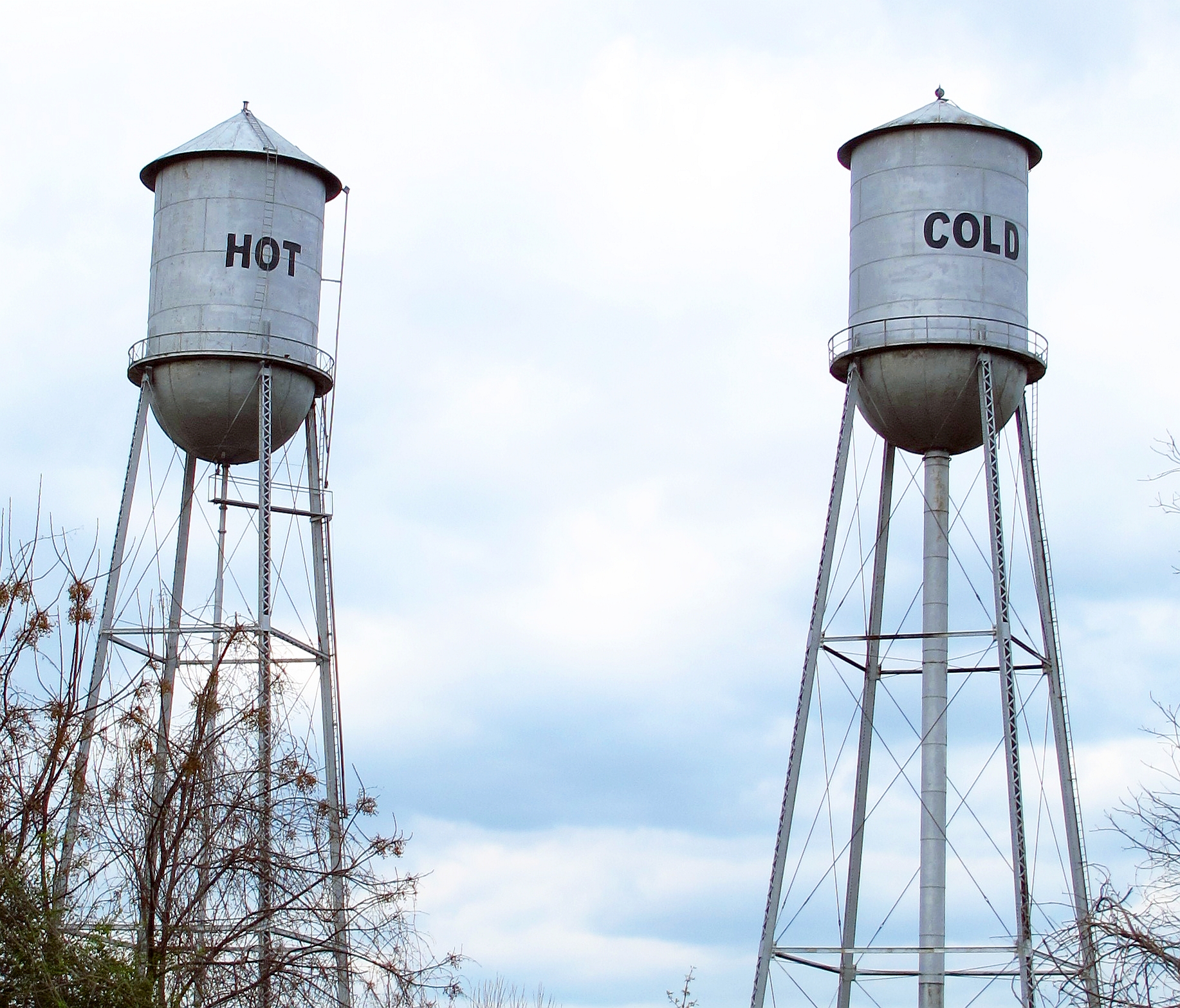

  • Водонапорные баки, смонтированные на ажурных металлических опорах, созданные по проектам инженера В. Г. Шухова.
  • Водонапорные цилиндрические баки, установленные на стальном рамном каркасе произвольной конструкции.
  • Стальные баки переменного сечения системы инженера А. А. Рожновского, напоминающие по форме гранату с ручкой.
  • Цилиндрические резервуары различных размеров, вплоть до железнодорожных цистерн, установленные на железобетонные, стальные конструкции оснований. Чаще всего это водонапорные баки в составе систем летнего водопровода дачных поселков.

Технические характеристики, устройство и элементы

Их стоит рассмотреть на примере самой распространенной конструкции таких гидротехнических сооружений, изобретенной советским инженером А.А. Рожновским в 1936 году, и настолько удачной, эффективной при использовании, что автор был в 1942 году награжден Сталинской премией.

Основной идеей талантливого изобретателя было использование унифицированного набора конструктивных элементов высотного водонапорного сооружения, в основном выполненных из металла, что позволяло их быструю транспортировку, сборку на месте за небольшой период, особенно по сравнению со строительством подобных сооружений из кирпича, железобетонных конструкций.

Огромными преимуществами нового вида таких инженерных сооружений было отсутствие необходимости в системе обогрева, что весьма важно для большинства регионов страны, а также вновь разработанная схема управления, полностью работающая в автоматическом режиме. Изобретение первоначально предназначалось для заправки паровозов на железнодорожных узлах, станциях, но стало впоследствии востребованным в других отраслях.

В состав башни Рожновского входят следующие элементы:

  • Фундаментное основание, выполняемое из готовых строительных блоков или заливкой монолитной плиты.
  • Ствол башни, являющийся ее опорной частью, высота которого составляет до 30 м.
  • Бак, имеющий типовой размер емкостью 15, 25, 50 или 160 м3, служащий для сбора/расхода воды.
  • Стальные трубопроводы для заполнения, отвода воды из бака, откуда она под собственным напором, создавая давление, поступает к потребителям.
  • Наружная/внутренняя лестница или скобы для обслуживания.
  • Смотровой люк в крыше водонапорного бака.
  • Насос, источником воды для которого чаще всего служит подземная скважина или водоем.
  • Система автоматики – контактные датчики верхнего, нижнего уровней воды в баке, реле включения/отключения электропитания насосов.
  • Аварийное устройство перелива воды на случай отказа автоматики.

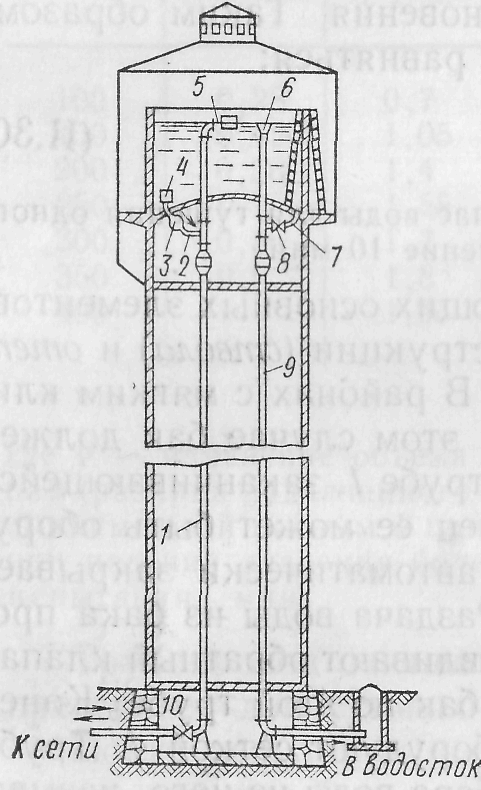

Схема оборудования водонапорной башни-колонны

1 – напорная труба для подачи воды из колонны в бак; 2 – рабочая переливная труба; 3 – подающе-отводящая труба; 4 – воздушная труба; 5 – бак; 6 – регулирующий объем; 7 – неприкосновенный противопожарный объём; 8 – днище бака; 9 – труба для подачи воды в сеть при тушении пожара; 10 – предохранительная переливная труба; 11 – колонна; 12 – всасывающая труба насоса; 13 – насосная станция подкачки; 14 – труба к водопроводной сети

Согласно СП 8. 13130.2020 к техническим параметрам, устройству водонапорных башен предъявляются следующие требования:

  • Расчетный объем воды в баке должен обеспечить наружное и внутреннее тушение пожара в обслуживаемом здании в течение 10 мин, с учетом максимального расхода на другие нужды.
  • Размещение бака по высоте установки должно производиться на основании гидравлического расчета системы водоснабжения.
  • Если водонапорная башня не входит в зону имеющейся молниезащиты обслуживаемого объекта, то требуется оборудование собственных устройств защиты от разряда атмосферного электричества.
  • Автоматика должна обеспечивать контроль уровня неприкосновенного объема воды для целей пожаротушения, а также уровень, обеспечивающий работу насосов в безаварийном режиме.
  • Степень стойкости к огню водонапорной башни должна быть не ниже II-ой.
  • Для изготовления опорных стволов башен допустимо использовать стальные конструкции или местные негорючие материалы и вещества, а для баков – только сталь.
  • В районах с жестким климатом допустим подогрев воды в баке при помощи паровых, водяных, электрических нагревательных устройств, греющих кабелей.

При наличии одного источника электроснабжения водонапорной башни в малонаселенных пунктах, на объектах защиты следует предусматривать установку резервного пожарного насоса с двигателем на жидком топливе, обеспеченным автоматическим пуском от аккумуляторной батареи.

Как работает

Водоснабжение жилого поселка

Принцип работы этого гидротехнического высотного сооружения основан на эффекте закона о сообщающихся сосудах:

  • С помощью насоса по подающему трубопроводу происходит забор воды из подземной скважины, реки, озера в накопительный бак, смонтированный наверху башни.
  • Под собственным напором, обусловленным высотой размещения бака, вода самотеком движется по подающему трубопроводу в автономную/локальную систему снабжения ее потребителей – жилых домов, промышленных, сельскохозяйственных производств. Имеется также возможность с помощью соединительных патрубков с вентилями непосредственной заправки сельскохозяйственной, поливочной, пожарной автотехники.
  • При небольшом разборе воды напорный бак постепенно заполняется, и при достижении максимального уровня автоматика по сигналу электроконтактного датчика отключает подачу электропитания на насос.
  • При понижении уровня до минимально установленного значения происходит включение насоса.

Простота конструкции, режима работы башни по-прежнему оставляет ее востребованным гидротехническим оборудованием за городской чертой, вне зоны действия централизованных сетей водоснабжения.

К сожалению, такой страницы уже не существует или неправильно набран адрес.

Но то, что Вы искали до сих пор здесь!

Ссылка по которой Вы попали на эту страницу — неправильная, либо документ, который раньше открывался по ней, перемещен в другой раздел сайта.

Что будем делать?

1. Перейдем на главную страницу;
2. Воспользуемся поиском;
3. Почитаем новости или статьи.

Популярная статья

12.05.2016 4106 Конструкторская доработка АЦ-40 (131) 137 Заправочная горловина цистерны для воды на АЦ-40 (131) 137 находится на крышке цистерны в труднодоступном месте, и расположена прямо под трехколенной лестницей

Включайся в звено

Присоединяйтесь к нам
в сообществах

Самые свежие новости и обсуждения вопросов о службе

Интересные публикации

01.11.2020 10:11 Великий пожар Бостона в 1872 году Пожар начался в подвале 5-этажного складского здания на углу Кингстон и Саммер стрит 9 ноября 1872 года. Фотоархив, фрески, картины и вырезки из газет 12.01.2017 09:01 Как не получить обморожение и первая помощь при холодовой травме Обморожение и переохлаждение организма. Правила поведения на морозе, что необходимо сделать в случае обморожения, первая помощь, сколько времени требуется. 05.01.2017 07:49 Назначение, устройство и принцип работы пеносмесителей ПС-1, ПС-2 Тактико технические характеристики магистральных пеносмесителей ПС-1, ПС-2 15.02.2019 15:21 Огнезащитные (огнеупорные) пасты: виды и требования Характеристики вспучивающейся, терморасширяющейся, водоэмульсионной огнестойкой пасты. Термостойкие силиконовые и негорючие составы для покрытия кабеля, печей. Плюсы и минусы

Водонапорные башни Рожновского

Водонапорные башни Рожновского — это специальные сооружения в системе водоснабжения, предназначенные для регулирования напора и расхода воды в водопроводной сети, способствующие созданию её запаса, а также выравнивания графика работы водяных насосных станций.

Основное назначение водонапорных башен — аккумулирование воды для снижения нагрузки на насосную систему водопровода. Наибольшее применение получили водонапорные башни системы Рожновского.

Производство водонапорных башен имеет ряд особенностей. Прежде всего это связано с тем, что водонакопительный бак расположен на определённой высоте и вся конструкция требует обеспечения достаточной жёсткости и надёжности, ведь кроме веса самой конструкции необходимо удерживать и вес воды, находящейся в ней.

Рисунок. Общий вид водонапорных башен Рожновского

Таблица. Габаритные технические характеристики водонапорных башен Рожновского

Наименование
ВБР-15
ВБР-25
ВБР-50
ВБР-50
Объём бака, куб. м. 15 25 50 50
Высота дна бака, м. 12 12 15 15 18 18 18
Диаметр опоры, м. 1220 2000 3020
Опора h2=6 м., шт. 2 2 2 2 12,4
Опора h2=6 м., шт. 1 1 2 2 12,4
Рисунок а б в г д е ж

Примеры изготовленных и смонтированных работы в нашей фотогалерее.

Историческая справка

Водонапорные емкости и водонапорные резервуары — являются неотъемлемой составной частью водонапорных башен. Водонапорные емкости — изобретение довольно древнее и вначале их внешний вид был далёк от современных водонапорных башен, но всегда принцип был одним и тем же. Например, водопровод в Древнем Риме — вблизи расположенного на возвышенности источника сооружался водоем, в котором вода накапливалась и по акведукам подавалась в городской водопровод.

Археологические раскопки, проведенные на территории бывшего Советского Союза, обнаружили остатки водопроводов на Кавказе и в Средней Азии, в России и на Украине. В XVII веке появился первый напорный водопровод в московском Кремле. Вода из Москвы-реки забиралась механизмом на лошадиной тяге и под напором подавалась в бак на башне, а оттуда по трубам поступала в здание.

Водонапорная башня системы Рожновского разработана инженером А.А. Рожновским в 1936 году. Её основное преимущество на тот момент — быстрота монтажа, которая составляла 2-4 дня, отсутствие необходимости подогрева в зимнее время и дешевизна изготовления в сравнении с кирпичными башнями. Эти неоспоримые достоинства являлись в то время огромным прорывом в технологиях. За изобретение водонапорной башни такого типа в 1942 году инженер был награжден Сталинской премией.

Но Рожновский А.А. был не первым, кто предложил водонапорные башни такой конструкции без подогрева. Инженер Земсков П.И. в 1925 году на основании множественных замеров температуры воды в прижелезнодорожных водонапорных башнях в зимнее время пришел к выводу о возможности создания не обогреваемых башен, что способствовало значительной экономии. Земсков П.И. установил определённую закономерность соотношения объёма накопительного резервуара водонапорной башни и скорость смены (притока и оттока) воды в нём, т.о. получив ряд принципов, которые позволили отказаться от системы обогрева водонапорных башен в зимний период.

Первоначально основное применение водонапорные башни находили только на железной дороге для хранения запасов воды предназначенной для паровозов, но начиная 1951 года башни нашли свое применение в сельском хозяйстве, где они получили множество положительных отзывов за время эксплуатации.

Водонапорная башня часто оказывалась одним из первых строений при строительстве поселений, железнодорожных станций или производств и позже вокруг неё возводилась остальная инфраструктура. Нередко водонапорные башни построенные из кирпича или камня являлись частью городского ансамбля и считались истинным шедевром архитектуры. Некоторые из них сохранились до наших дней, часть из которых выполняют свои функции по  аккумулированию воды и сегодня, а некоторые переоборудованы для различных нужд.

Внешний вид, назначение и применение водонапорных башен Рожновского

Основное назначение башен — компенсация суточных пиковых нагрузок в процессе потребления воды, противопожарный запас воды, использование воды на полив сельхозкультур в случае необходимости.

В настоящее время башни Рожновского продолжают свой труд на благо сельского хозяйства. Они до сих пор продаются и монтируются не смотря на появление множественных новых разработок и изобретений. Сегодня водонапорные башни системы Рожновского стали неотъемлемой частью не только сельского пейзажа в России. За время прошедшее с момента изобретения водонапорной башни Рожновского их установлено более 400 тысяч единиц.

Внешне водонапорные башни могут представлять собой как простую стальную конструкцию, так и кирпичное или железобетонное строение высотой до нескольких десятков метров, с установленной емкостью для воды на самом верху. Объём емкости зависит от размера водопровода, расходом воды и составляет от нескольких кубических метров (в случае малых водопроводов, используемых для небольших предприятий или деревень) до нескольких тысяч кубических метров (в случаях больших водопроводов, используемых в больших городах). Водонапорная башня имеет простую конструкцию и состоит из резервуара или емкости для воды, чаще всего цилиндрической формы, и опорной конструкции. Опорные конструкции выполняются в основном из стали, железобетона, иногда из кирпича, баки — преимущественно из железобетона и стали. Водонапорные башни оборудуются трубами для подачи и отвода воды, переливными устройствами, которые автоматически отключают насосы закачивающие воду, для предотвращения переполнения емкости, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт. Иногда, водонапорный резервуар, в отличие от водонапорной башни, не имеет опорной конструкции, но устанавливается на возвышенностях местности. Такой способ хранения воды чаще всего применяется в горной или холмистой местности. Роль опорной конструкции для резервуара выполняет естественный рельеф местности, что позволяет снабжать водой посёлок или деревню. Количество и объём емкостей с водой также варьируется от уровня потребления и размеров водопроводной системы.

Ввиду того, что иногда сложно распределить водопровод по городу от одной водонапорной башни, очень часто для равномерного распределения воды устанавливают несколько водонапорных башен для отдельных микрорайонов или улиц. Это позволяет экономить место для установки и в случае аварий на трубопроводе перераспределять подачу воды от других водонапорных башен.

Схема работы водонапорной башни представлена на рисунке ниже. Насосная станция производит забор грунтовых вод в водонапорную башню, при этом в процессе закачки вода подвергается дезинфекции и фильтруется, после чего поступает непосредственно в резервуар установленный на вершине водонапорной башни. Из водонапорной башни вода поступает в жилые дома. Как видно из схемы, резервуар с водой должен быть установлен выше уровня последнего этажа жилого здания, для нормальной подачи воды.

Очень часто водонапорные резервуары применяют для хранения пожарного и аварийного запаса воды, что позволяет в случае возникновения пожара или другой чрезвычайной ситуации обходиться без электронасосов. Т.о. водонапорная башня системы Рожновского это идеальный вариант для запасов пожарной воды в любых условиях.

Принцип действия и регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из нее в часы увеличенного водопотребления. Насос установленный в скважине, подает воду в резервуар водонапорной башни, установленный в самом верху. Когда вода поднимается до верхней отметки в водонапорной башне, датчик уровня дает команду скважинному насосу на отключение. Включением и отключением насоса занимается простейшая автоматика, не требующая обслуживания и контроля. По мере разбора воды из башни по магистрали, уровень поверхности понижается, и по достижении отметки, срабатывает датчик уровня воды и включает насос для заполнения резервуара воды, установленного в водонапорной башне. Таким образом, в башне постоянно находится запас воды, определяющийся объемом башни от нулевой отметки до уровня верхнего уровня.

Конструктивные особенности водонапорных башен Рожновского

Объём резервуара, высота и размер подходящего водопровода зависит от ряда факторов, в том числе предполагаемого расхода воды, типа скважины или глубины залегания водоносного горизонта. Для автономных систем водоснабжения в настоящее время используются различные схемы подачи воды. Установку водонапорной башни производят в следующих случаях:

  • Неравномерный расход воды в течении суток;
  • Требуется большой запас воды;
  • В случаях с частыми перебоями подачи электричества для электронасосов;
  • Большое количество водопотребителей;

Хотя водонапорные башни имеют и ряд недостатков, но они все компенсируются лёгкостью и удобством их обслуживания, простотой установки и монтажа, а также низкой ценой и быстрой скоростью установки практически в любой местности. Но самое главное достоинство водонапорной башни Рожновского является её высокий уровень автоматизации работы и возможность удалённого слежения за её состоянием, не требующий постоянного нахождения человека для её обслуживания.

К примеру, во многих поселках и садовых товариществах для централизованного водоснабжения используются водонапорные башни, невзирая на громоздкость конструкции, система водоснабжения при этом отличается простотой и высокой надежностью. Для нормального функционирования такого водопровода не требуется больших затрат и позволяет установить в скважину недорогой высокопроизводительный отечественный насос, который не требует серьёзного обслуживания и каких-либо особых условий эксплуатации.

Производство водонапорных башен Рожновского

Наша фирма производит различные виды водонапорных башен Рожновского из стали с объёмом резервуара от 10 куб.м. по типовым проектам, а также по индивидуальным проектам согласно условиям заказчика. Все водонапорные башни изготавливаются с учётом требований заказчика и комплектуются всем необходимым оборудованием (водопроводные трубы, лестницы для обслуживания, стойки, колонны, опорная конструкция и т.п.) При необходимости мы изготавливаем различные опорные металлоконструкции для установки емкостей и резервуаров для хранения воды, как для питьевой, так и технической, а также для установки пожарных резервуаров. Возможно изготовление как отдельных частей водонапорной башни (емкость или резервуар, опорная конструкция, водопроводы и т. д.).

Мы производим водонапорные башни «Рожновского», которые представляют собой сварную листовую конструкцию и конструктивно состоящей из емкости для воды (накопительная емкость цилиндрической формы с коническими днищем и крышей) и цилиндрической опоры, заполняемой водой.

Для производства водонапорных башен Рожновского, резервуаров и трубной обвязки мы используем исключительно новые материалы, которые ранее не эксплуатировались, что соответствует санитарно-эпидемиологическим нормам и позволяет использовать их в системах водоснабжения как людей, так и животных без каких-либо ограничений.

Сегодня на рынке купить водонапорную башню не составляет труда. Производство водонапорных башен Рожновского осуществляется как по типовым проектам, так и по индивидуальным проектам, с учётом пожеланий заказчика.

Купить водонапорную башню с учётом всех требований к конкретному проекту сегодня — не проблема! В продаже на рынке металлоизделий широкий ассортимент башен, как по вместимости, так и по размерам, и покупка водонапорной башни подходящая по характеристикам это всего лишь вопрос выбора производителя.

Выбор высоты опоры и объёма накопительного бака

Все напорно-регулирующие емкости выполняют одинаковую функцию — компенсации несовпадения режимов потребления и подачи воды в разные часы. Когда насос подает количество воды, а обслуживаемый объект потребляет в это время меньшее количество воды, разность поступает в бак. Этот объем подается на объект в часы, когда потребление превышает подачу насоса.

Расчёт объёма накопительного бака выполняется на основе статистического анализа потребления воды при заданном количестве потребителей. СНиП 2.04.02-84*. Водоснабжение. Наружные сети и сооружения.

Основным фактором, определяющим объем водонапорной емкости и высоту ее расположения, является график расходования воды потребителями, которых эта система должна обслуживать. В большинстве случаев определить точные данные невозможно из-за разнообразия и неполноты входной информации.

Независимо от выбора напорно-регулирующей емкости, расчет высоты, на которой должна располагаться нижняя точка бака, одинаков и выполняется после определения всех гидравлических потерь на пути от емкости до диктующей точки — водоразборного крана, расположенного в наиболее неблагоприятных условиях как в отношении геодезических отметок (высокие геодезические отметки), так и в отношении удаленности от источника

Комплектование водонапорных башен Рожновского

В последнее время в связи с участившимися лесными пожарами, для независимого от условий хранения запасов воды, предназначенной для пожаротушения, повысился спрос на водонапорные башни имеющие некоторые нестандартные элементы и размеры. По желанию Заказчика нами разрабатываются все нестандартные элементы водонапорных башен и емкостей, что повышает универсальность использования нашей продукции в любых условиях и для любых условий эксплуатации.

В комплект поставки водонапорной башни входят:

  • петли для подъема и установки башни,
  • лестница с ограждением,
  • растяжки толщиной 12мм (4 штуки),
  • труба подающая,
  • труба отводящая,
  • люк смотровой: верхний и нижний,
  • скобы-льдоудержатели,
  • внутренняя лестница

Доставка водонапорных башен производится как автотранспортом, так и железнодорожным транспортом в любую точку России и страны Ближнего Зарубежья.

Узнать о производстве водонапорных башен, ценах и условиях доставки или сделать заказ на водонапорные башни, которые вам необходимы, Вы можете по телефону 8 (495) 506-40-93 (круглосуточно). Наши менеджеры всегда готовы помочь Вам в выборе необходимого емкостного оборудования для ваших требований.

Особенности использования водонапорных башен в условиях низких температур

Водонапорная башня Рожновского используется в различных климатических условиях, в т.ч. и в условиях низких температур. Однако на применение конструкции имеются и ограничения, которые не позволяют использовать водонапорные башни в определённых условиях:

  • расчетная температура в зимний период не должна быть ниже минус 35 градусов по Цельсию;
  • 100 кгс/м и менее – приемлемая масса снегового покрова;
  • 38 кгс/м и менее – возможное давление ветра;
  • отсутствии грунтовых вод;
  • 6 баллов и ниже – допускаемая сейсмическая активность в районе;
  • непучинистые, непросадочные грунты, которым свойственна такая характеристика, как «однородность».

Учет пределов минусовой температуры в той или местности играет решающую роль при установке ВБР. Так, например, в районах вечной мерзлоты или зонах развития карстового процесса установка и эксплуатация водонапорной башни рожновского невозможна.

Обычно водонапорная башня не требует специальных средств для утепления, утепление обеспечивается не дорогостоящими утеплителями или проведением специальных работ, а естественным образованием тепловой рубашки.

При штатном использовании башни вода не успевает замерзать (по спецификации до -40 градусов). Если же использовать ее не часто то на эти же башни часто ставили дополнительные «шатры» из дерева например, которые замедляли процесс замерзание. В случаях использования водонапорной башни Рожновского в полевых условиях,  воду зимой из водонапорной башни следует удалить для предотвращения замерзания.

Монтаж водонапорной башни на подготовленную площадку занимает, как правило составляет не более 3 дней.

Обслуживание водонапорных башен

Техническое обслуживание конструкции возлагаются на организацию, которой используется водонапорную башню, а действия во время возникновения каких-либо неисправностей или неполадок являются полной ответственностью пользователя.

В случае возникновения неисправности системы необходимо незамедлительно слить воду из водонапорной башни и принять меры к устранению неисправности.

Срок службы и возникновение неисправности зависит от условий эксплуатации и выполнения всех технических требований к эксплуатации.

Образцы водонапорных башен Рожновского изготовленных нашим предприятием

Водонапорная башня Рожновского (ВБР-160)

Водонапорная башня на месте монтажа

Отгрузка водонапорной башни в Пензенскую область

Изготовление водонапорной башни объёмом 50 куб.м.

Изготовление водонапорной башни объёмом 50 куб.м.

Контрольная сборка перед покраской ВБР 60м3 для ОАО «Микоян»

Водонапорная башня Рожновского (ВБР-160)

Водонапорная башня

  Опросный лист для водонапорных башен системы Рожновского





Водонапорные башни в системе водоснабжения.

Нужна ли замена башни Рожновского?

Основными загородными схемами подъема и подачи воды являются башенные системы водоснабжения на основе водонапорных башен Рожновского. Вода в таких системах водообеспечения подается из скважин. Подземные источники, в отличие от открытых источников, не подвержены загрязнению. Вода, получаемая из глубоких буровых (артезианских) скважин, сохраняет первозданную чистоту. Так, пробы воды в контрольных скважинах непосредственно в зоне Чернобыльской АЭС в течение нескольких лет после аварии показали отсутствие радиоактивного загрязнения.

Зачем нужны водонапорные башни Рожновского?

Потребление водопроводной воды в течение суток отличается крайней неравномерностью. Не то чтобы водоразбор нельзя было в какой-то мере спрогнозировать (все-таки определенные закономерности, безусловно, присутствуют), но при таком рваном режиме подачи воды, насосы быстро придут в негодность. К тому же, водоснабжение дома будет недостаточно комфортным из-за задержки подачи воды, связанной с ненулевой протяженностью трубопроводов. Гораздо удобнее иметь дома некоторую постоянно заполненную емкость, создающую в сети более или менее стабильный напор. Достигается это двумя путями. В первом случае, нужны водонапорные башни, которые устанавливаются на возвышенности города, и напор образуется естественным образом вследствие давления водного столба. Во втором случае, в закрытых баках для воды напор поддерживается с помощью воздушной камеры с избыточным давлением.

Башни водоснабжения зданий города

Башни водоснабжения зданий — изобретение довольно древнее. По сходному принципу функционировал, например, городской водопровод в Древнем Риме. Вблизи расположенного на возвышенности источника сооружался водоем, в котором вода накапливалась и по акведукам подавалась в городской водопровод к зданиям. Существовали и индивидуальные системы водоснабжения, где вырытое озерцо обслуживало лишь одно здание. Для перекачивания воды в городе применялись и ручные помпы.

Современные башни водоснабжения города весьма разнообразны по внешнему виду, но имеют сходную конструкцию. Основными элементами оборудование водонапорной башни являются резервуар и опора. Их габариты (объем, высота) надлежит определить в процессе расчета системы водоснабжения города. Бак имеет, как правило, круглую форму в плане и плоское либо вогнутое днище. Его емкость может колебаться в широких пределах от пары сотен литров (индивидуальная система водоснабжения дома на личном приусадебном участке) до нескольких сотен кубометров ( башни водоснабжения  города, зданий предприятия).

Водонапорные башни можно сравнить с гидроаккумуляторами в системах водоснабжения. Башеное водоснабжение города служит для накопления воды, когда водопотребление в системе небольшое, и отдаче воды в систему водоснабжения зданий в период наибольшего расхода воды.

Водонапорные башни создают давление воды в системе, за счет подъема уровня при наполнении, и тем самым придавая столбу воды потенциальную энергию, которая расходуется при снижении уровня воды в БР. Давление на выходе водонапорной башни прямопропорционально ее высоте.  Давление воды определяется по формуле:

P = r х g х h,

где

 r = 1000 кг/м3 — плотность воды ,

 g = 9,8 м/с2- ускорение свободного падения,

 h — высота столба жидкости в водонапорной БР.

Отсюда видно, что водонапорная БР 25 м3 высотой 16,5 метров имеет рабочее давление — 1,5 атм. Поэтому, чтобы повысить давление в системе водоснабжении, башни размещают на наивысших точках местности (замена величины h в нашей формуле на большее значение) и в максимальной близости к потребителям, тем самым уменьшая гидропотери.

Расчет давления в водонапорной башне и подбор её параметров под конкретные задачи может сделать даже школьник. Вначале следует определить высоту подъема воды, используя формулу h=n*hэ, где n — число этажей в здании, а hэ — высота этажа. Теперь нужно подобрать водонапорную башню, чтобы она давала большее давление, чем давление на верхних этажах. В современных зданиях напор воды обычно не превышает 6–8 атмосфер (по СНиП 2.04.01-85 от 0,3 до 6 атм для холодной и от 0,3 до 4,5 атм для горячей). Для зданий выше 40 метров дополнительно используются регуляторы давления (и вода может подаваться сверху вниз), а для высотных сооружаются целые технические этажи с насосными станциями.

Помимо водонапорной функции, башни водоснабжения также создают запас воды на случай отключения электроэнергии или поломки насоса. Вода может быть израсходована на противопожарные цели, или отдана в систему водоснабжения потребителям. Объем резервного запаса воды зависит от типа водонапорной башни, и как правило, больший при увеличении общего объема воды.

Замена башни Рожновского

Впоследнее время в интернете часто можно встретить рекламу «Замена водонапорной башни«. Замена происходит путем применения систем автоматического регулирования подачи насоса воды в системе водоснабжения дома, в зависимости от колебаний суточного расхода воды потребителями в общей системе водоснабжения города. Регулировка происходит за счет изменения частоты вращения двигателя насоса частотным преобразователем, и тем самым регулирования подачи насоса. При этом обеспечены прямоточный принцип подачи воды без промежуточных емкостей и герметичность системы. Прямоточные схемы гарантируют высокий напор, надежное водоснабжение производственного и жилого сектора села, экономию воды и электроэнергии, снижение металлоемкости, а также полную экологическую безопасность: надежную защиту питьевой воды от любых химических загрязнений, бактерий и вирусов, радиации и т.п.

Современные насосные системы практически вытесняют водонапорные конструкции. Электроника и прочее оборудование, которое адаптирует работу насоса под условия, становятся «умнее» и постоянно удешевляются. Вероятно, со временем люди полностью откажутся от идеи использования водонапорных конструкций и встанет другая проблема: куда девать старую водонапорную башню.

Нужна ли замена башни Рожновского на преобразователь частоты решать Вам. Альтернативой может стать использование в системе водоснабжения преобразователя частоты насоса не всегда дает экономию электроэнергии. Это объясняется тем, что она определяется разностью КПД насосных агрегатов в сравниваемых схемах. Поскольку КПД в башенной схеме постоянен и в равен максимальной величине, а у частотно-регулируемых насосов изменяется в диапазоне регулирования производительности, то во втором случае средняя величина КПД всегда будет меньше максимально возможной. Но в большинстве случаев подобрать насосный агрегат с рабочей точкой в номинале (максимальный КПД) не удается и его КПД оказывается чуть меньше, чем с частотным регулированием. Этим объясняется маленькая разность затрат на электроэнергию, которая в среднем составляет 8 % от разности полных приведенных затрат.

Однако, это может быть актуальным при обеспечении стабильного энергоснабжения насосной станции, что остается под большим вопросом в сельской местности. Поэтому, «Добрая старая водонапорная башня Рожновского» — это то, что нужно водопотребителям села и дачных поселков, где отсутствует центральная система водоснабжения. Другой альтернативы башни Рожновского при этом нет.

И если вы решили: купить водонапорную башню новую, то ее производство и монтаж водонапоной башни лучше доверить специализированным профильным предприятиям, имеющим лицензию на производство монтажных работ и опыт работ в строительной сфере. Так, наше предприятие на протяжении 10-ти лет занимается строительством стальных резервуаров для воды и установкой железобетонных водонапорных башен с металлическим баком наверху. Как правило объем бака составляет больше 100 кубов, и его размеры превышают допустимые транспорные габариты, для перевозки к месту монтажа. Это накладывает определенные ограничения на выполнение монтажных работ.

В таких схемах сварка конструкций башни Рожновского производится на месте монтажных работ. Изготовление бака водонакопительного выполняется на земле из рулонированной заготовки и свальцованных ребер жесткости. Рулонирование заготовки производится в заводских условиях посредством автоматической сварки карт из листа металла и сворачиванием полученных полотнищ в катушки. Этот способ позволяет сократить время монтажных работ, т.к. на монтаже требуется сварить лишь один продольный шов в баке. Сварка конических элементов башни водоснабжения выполняется из элементов заводских заготовок. Для обеспечения точности размеров башни Рожновского изготавливается простейший кондуктор. После окончания сварочных работ производятся испытания герметичности швов и покраска металлических поверхностей конструкции. Все, бак водонапорной башни готов к подъему!

Монтаж башни Рожновского на месте строительства производится краном большой грузоподъемности. Кран выбирается по весу башни Рожновского (масса в сборе), максимальной высоте подъема груза, вылету стрелы крана. Схема подъема прорисовывается в проекте производства работ ППР, который делается индивидуально на каждый объект. Подняв конструкцию краном и установив ее в проектное положение выполняют закрепление к закладным элементам или анкерам. Далее устанавливается автоматика водонапорной башни. После выполнения монтажных работ производятся гидроиспытания  водонапорной башни и сдача в эксплуатацию.

Водонапорная башня \ Акты, образцы, формы, договоры \ Консультант Плюс

]]>

Подборка наиболее важных документов по запросу Водонапорная башня (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Водонапорная башня Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 394 «Налоговая ставка» главы 31 «Земельный налог» НК РФ
(Юридическая компания «TAXOLOGY»)Налоговый орган пришел к выводу о неправомерном применении товариществом льготной ставки земельного налога, поскольку принадлежащие ему земельные участки не используются по назначению — для дачного хозяйства. Суд признал доначисление земельного налога правомерным, поскольку установил, что согласно проведенным администрацией муниципалитета обследованиям дачные строения на спорных участках отсутствуют, сельскохозяйственные культуры не выращиваются, отсутствуют водоснабжение, водоотведение, электроснабжение, газификация, дороги, водонапорные башни, общие ворота, заборы, площадки для сбора мусора, противопожарные сооружения. Земельные участки реализовывались по договорам купли-продажи, выручка по которым совместно с займами от аффилированных лиц составляла единственный источник финансирования товарищества. Членские взносы никогда не уплачивались. Суд пришел к выводу, что товарищество было создано формально, без намерения в настоящем и в дальнейшем осуществлять ведение дачного хозяйства в личных целях его членов. Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2018 год: Статья 10 «Предоставление гражданам и юридическим лицам в собственность или аренду земельных участков из земель сельскохозяйственного назначения, находящихся в государственной или муниципальной собственности» Федерального закона «Об обороте земель сельскохозяйственного назначения»
(ООО юридическая фирма «ЮРИНФОРМ ВМ»)Признавая незаконным решение об отказе в предоставлении в собственность земельного участка сельскохозяйственного назначения, суд в порядке пункта 4 статьи 10 ФЗ от 24.07.2002 N 101-ФЗ «Об обороте земель сельскохозяйственного назначения» указал на нахождение земельного участка в законном арендном пользовании заявителя, его надлежащее использование и соблюдение заявителем установленного порядка инициирования процедуры выкупа земельного участка, учитывая, что расположенные на земельном участке скважина и водонапорная башня, принадлежащие заявителю, используются им в целях питьевого и технологического водоснабжения предприятия без права отпуска воды третьим лицам, артезианские скважины и водонапорная башня не являются гидротехническими сооружениями, они предназначены только для водоснабжения предприятия, угроза возникновения чрезвычайных ситуаций при аварии на них отсутствует.

Статьи, комментарии, ответы на вопросы: Водонапорная башня Открыть документ в вашей системе КонсультантПлюс:
Ситуация: Каковы последствия выхода из членов садоводческого товарищества?
(«Электронный журнал «Азбука права», 2021)Правообладатели земельных участков, осуществляющие ведение садоводства без участия в товариществе, вправе использовать имущество общего пользования на тех же условиях и в том же объеме, что и члены товарищества. К такому имуществу, например, относятся дороги, водонапорные башни, канализация, площадки для сбора мусора. При этом такими лицами должна вноситься плата за приобретение, создание, содержание и ремонт имущества общего пользования, а также за услуги и работы товарищества по управлению таким имуществом (далее — плата за содержание общего имущества) (п. п. 5, 6 ст. 3, ч. 1, 2, 3 ст. 5 Закона N 217-ФЗ).

Нормативные акты: Водонапорная башня

Ржавчина и коррозия на водонапорных башнях и трубах: причины, способы удаления, восстановление

  • Главная
  • Статьи
  • Ржавчина на водонапорных башнях и трубах: как бороться с коррозией

Почему ржавеет металл?

Коррозия – это естественный процесс, результат взаимодействия металла с окружающей средой. Железо реагирует с молекулами воды и кислорода, и появляется новое соединение – гидроксид железа, та самая ржавчина.

Таким образом, ничем не защищенные железные конструкции могут полностью превратится в ржавчину – вопрос времени.

Ржавчина на водонапорных башнях и трубах

Конечно, ржавеет любой черный металл, но в случае водоносных конструкций этот вопрос особенно актуален. В местах ржавления металл истончается, вода продавливает стенку, и образуется течь. В этом случае необходим уже серьезный ремонт. Либо приваривать латку, либо менять все звено. Ржавчина на водонапорных башнях может привести к сбою в работе всей водоносной системы. Чтобы этого не допустить, надо просто следить за антикоррозийным покрытием.



Восстановление ржавых водонапорных башен

Но нужно помнить, что если процесс ржавления уже пошел, то перед ремонтом необходимо либо полное удаление ржавчины с водонапорных вышек до блеска (чаще для этого используют пескоструйную обработку), либо применять специальные грунт-составы, преобразующие ржавчину.

Покраска должна проводиться в два слоя. С рекомендуемым перерывом в сутки между слоями. Такое покрытие защищает металл от воздействия кислорода и осадков. Помните, что атмосферные осадки в наше время содержат не только воду, но и кислоты с солями. Что является еще более агрессивной средой для металла.

Подведем итог:

Как покрасить башню?

Работа проводится в три этапа:

  1. Подготовка. Очистка поверхности от рыхлой ржавчины щетками и шпателями.
  2. Нанесение специального состава, содержащего преобразователь ржавчины, грунт и эмаль.
  3. Покраска башни защитным составом на второй слой.

Сегодня методы промышленного альпинизма позволяют мгновенно получить доступ ко всей площади любых конструкций. Водонапорные башни не являются исключением. Не нужно возводить леса, не нужна никакая спецтехника. Альпинисты быстро и на 100% надежно произведут ремонт и покраску водонапорной башни.

За два дня мы проводим полное восстановление ржавых водонапорных емкостей. На основе большого опыта, мы точно знаем, какие составы лучшие на рынке, и какими инструментами можно добиться надлежащего качества. Обратившись в нашу компанию, вы обеспечите превосходное состояние водонапорной башни на долгие годы. Оставьте заявку на сайте или позвоните по телефону +7 (495) 991-55-21, +7 (916) 903-33-84.

После проведения работ мы даем гарантию 5 лет.



Рейтинг: 5/5 — 3 голосов

Как работают водонапорные башни | HowStuffWorks

Вы когда-нибудь испытывали «водный сбой»? То есть вы когда-нибудь открывали кран и обнаруживали, что из него не течет вода? Если вы получаете воду из муниципальной системы водоснабжения, ответ, вероятно, «нет».

У нас все время сбои в подаче электроэнергии. Кабельное телевидение отключается довольно часто. Хотя это и менее распространено, телефонная система время от времени выходит из строя, и теперь обычным явлением является получение сообщения «все каналы заняты» при совершении междугородних вызовов.Но вода в любом городе или пригороде всегда есть. Напор воды очень надежен.

Важной причиной такого уровня надежности является водонапорная башня . Вы видите водонапорные башни повсюду, особенно если вы живете в плоской местности, заполненной небольшими городками. Каждая водная система имеет одну или несколько башен. В этой статье мы рассмотрим, как работают водонапорные башни. В следующий раз, когда вы проедете мимо водонапорной башни, вы точно будете знать, что она делает.

Башня, резервуар и насос

Водонапорная башня — невероятно простое устройство.Хотя водонапорные башни бывают разных форм и размеров, все они делают одно и то же: водонапорная башня — это просто большой приподнятый резервуар с водой. Например, возьмите водонапорную башню, показанную справа. Эта башня расположена на холме Килл Девилс, недалеко от Китти Хок, Северная Каролина. Его высота составляет около 165 футов (50 метров).

Водонапорные башни высокие, чтобы обеспечивать давление . Каждый фут высоты обеспечивает давление 0,43 фунта на квадратный дюйм. Типичное городское водоснабжение составляет от 50 до 100 фунтов на квадратный дюйм (для крупных бытовых приборов требуется не менее 20-30 фунтов на квадратный дюйм).Водонапорная башня должна быть достаточно высокой, чтобы обеспечивать такой уровень давления для всех домов и предприятий в районе башни. Таким образом, водонапорные башни обычно расположены на высоте , и они достаточно высоки, чтобы обеспечивать необходимое давление. В холмистых районах башню иногда можно заменить простым резервуаром, расположенным на самом высоком холме в этом районе.

Резервуар водонапорной башни обычно довольно большой. Обычный подземный бассейн на чьем-то заднем дворе может вместить примерно 20 000 или 30 000 галлонов (это много воды!), А типичная водонапорная башня может вместить в 50 раз больше! Как правило, размер резервуара водонапорной башни рассчитан на то, чтобы вмещать дневную воду для населения, обслуживаемого башней.Если насосы выходят из строя (например, во время отключения электроэнергии), водонапорная башня удерживает достаточно воды, чтобы поддерживать ее течение примерно в течение дня.

Одним из больших преимуществ водонапорной башни является то, что она позволяет муниципалитету рассчитывать свои насосы на в среднем на , а не на пиковых потребностей. Это может сэкономить сообществу много денег.

Скажем, расход воды для насосной станции составляет в среднем 500 галлонов воды в минуту (или 720 000 галлонов в течение дня).В течение дня будут периоды, когда потребление воды будет намного больше, чем 500 галлонов в минуту. Например, утром многие люди просыпаются примерно в одно и то же время (скажем, в 7:00 утра), чтобы пойти на работу. Они ходят в ванную, принимают душ, чистят зубы и т. Д. Пик потребления воды может достигать 2000 галлонов в минуту в 7 часов утра — существует большая разница в стоимости между насосом на 500 галлонов в минуту и ​​насосом на 2000 галлонов в минуту. насос галлонов в минуту. Благодаря водонапорной башне муниципалитет может приобрести насос с производительностью 500 галлонов в минуту и ​​позволить водонапорной башне удовлетворить пиковый спрос.Ночью, когда спрос обычно падает практически до нуля, насос может компенсировать разницу и наполнить водонапорную башню.

В большинстве городов люди пьют воду из колодца, реки или водохранилища (обычно из местного озера). Вода обрабатывается на водоочистной установке для удаления отложений (путем фильтрации и / или осаждения) и бактерий (обычно с помощью озона, ультрафиолета и хлора). На выходе из водоочистных сооружений получается чистая вода без микробов. Высокоподъемный насос нагнетает воду под давлением и направляет ее в основные питающие трубы системы водоснабжения .Водонапорная башня крепится к первичным питателям довольно просто, как показано на этой схеме:

Если насос производит больше воды, чем требуется системе водоснабжения, излишек автоматически перетекает в резервуар. Если населению требуется больше воды, чем может подать насос, то вода вытекает из резервуара, чтобы удовлетворить потребность.

Форма и функции

Водонапорные башни бывают всех форм и размеров. Возьмем, к примеру, этот гигантский персик на автомагистрали I-85 в Гаффни, Южная Каролина.

В городе высотных зданий часто сами решают проблемы с давлением воды. Поскольку здания такие высокие, они часто превышают высоту, с которой может справиться городской напор воды. Так что в высотном доме будут свои насосы и свои водонапорные башни. На следующем снимке, сделанном из Эмпайр-стейт-билдинг в Нью-Йорке, на вершинах этих зданий видно не менее 30 небольших водонапорных башен.

Еще один интересный факт о водонапорных башнях — они могут повлиять на ваши страховые ставки ! Во время пожара потребность в воде значительно возрастает и может значительно превысить мощность насосов водоочистной станции.Водонапорная башня гарантирует, что давление будет достаточным для протекания воды через пожарные гидранты. Тарифы на страхование от пожара обычно ниже в населенных пунктах, где в системе водоснабжения есть водонапорные башни.

В следующий раз, когда вы будете кататься по городу, особенно если вы проезжаете несколько небольших городов, найдите время, чтобы обратить внимание на водонапорные башни. Теперь, когда вы знаете, как они работают, вы будете поражены их количеством и разнообразием форм, которые они принимают!

Для получения дополнительной информации о водонапорных башнях и связанных темах перейдите по ссылкам на следующей странице.

Первоначально опубликовано: 1 апреля 2000 г.

Как работают водонапорные башни?

По инфраструктуре водонапорные башни довольно живописны. Некоторые люди превращают их в дома, когда они больше не нужны городу. Дизайнеры Pop Chart Lab создали визуальную оду таксономии водонапорных башен Нью-Йорка. Но зачем нам хранить воду на высоте сотен футов над городом?

Большинство водонапорных башен — довольно простые машины. Чистая очищенная вода закачивается в градирню, где она хранится в большом резервуаре, который может вмещать около миллиона галлонов воды — достаточно воды, чтобы управлять этим конкретным городом в течение дня.Когда региону нужна вода, водяные насосы используют силу тяжести для создания высокого давления воды. Поскольку они работают под действием силы тяжести, они должны быть выше зданий, в которых они подают воду, чтобы добраться до самых верхних этажей. Каждый дополнительный фут высоты в водонапорной башне увеличивает давление воды на 0,43 фунта на квадратный дюйм.

Вот основная схема того, как выглядит система водонапорных башен:

Держать воду высоко над землей играет еще одну важную роль для городской инфраструктуры.Это позволяет регионам использовать водяные насосы меньшего размера. В целом потребность города в воде колеблется в течение дня. Многие люди принимают душ перед работой и школой, но меньше людей используют много воды в 3 часа ночи. Без водонапорной башни муниципалитету пришлось бы покупать водяной насос, достаточно большой и мощный, чтобы справляться с пиковым спросом по утрам. , которые затем будут в значительной степени потрачены впустую в менее загруженные части дня на использование воды (плюс дополнительные расходы). Вместо этого муниципалитеты могут купить насос, достаточно большой, чтобы удовлетворить среднюю потребность региона в воде в течение дня, и позволить водонапорной башне взять на себя энергию в то время, когда спрос превышает возможности насоса.Когда потребность в воде снижается ночью, насос может заменить воду в градирне. Кроме того, если отключится электричество и городские водяные насосы выйдут из строя, водонапорная башня сможет поддерживать бесперебойную подачу воды в течение как минимум 24 часов.

Зайдите в водонапорную башню в Эдмонде, Оклахома:

А в Блумингтоне, Миннесота:

.

Посмотри на этот танк!

А вот и мойка резервуара для воды емкостью 1 миллион галлонов:

Хотя водонапорные башни обычно кажутся продуктом ушедшей эпохи, они по-прежнему очень актуальны сегодня.Луисвиллская водонапорная башня в Кентукки, построенная в 1860 году, является старейшей сохранившейся водонапорной башней в стране, и она все еще используется. В Нью-Йорке миллионы людей по-прежнему получают воду из водонапорных башен, хотя это один из последних крупных городов, который полагается на эту систему. Расположенные на вершине высоких зданий, эти водонапорные башни создают давление для потока воды, даже если электричество отключается (особенно во время пожара).

И, конечно, нельзя сбрасывать со счетов культурное значение водонапорной башни:

Каждый город заслуживает гражданского памятника размером с небоскреб своей любимой культуре.Или графин для напитков.

Водонапорные башни — обзор

6.6.1 Водонапорные башни

Водонапорные башни, опирающиеся на кирпичные основания или металлические сваи, являются распространенными промышленными сооружениями во всем мире. Местные настроения спасли многих из них от сноса после того, как они перестали использоваться по назначению.

Архитекторы теперь разрабатывают новые способы адаптивного повторного использования. Водонапорные башни превращаются в места отдыха, рестораны или общественные места, каждая из которых имеет особый колорит.Выбор повторного использования водонапорной башни можно найти в The Spaces (2015).

Ниже более подробно описаны некоторые такие случаи. Chateau d’Eau — это название проекта студии дизайна BHAM, состоящего из переоборудования водонапорной башни в Стиноккерзиле, Бельгия. Башня была построена в 1938–41 годах и эксплуатировалась до начала 1990-х годов. Работы по ремонту башни и ее повторному использованию в качестве семейного дома начались в 2007 году. Freshome (2012) гласит: «Сохранение существующих бетонных элементов, таких как водопровод, бетонные потолки, бетонные лестницы и бетонный резервуар для воды объемом 250 м3, были крайне важны. сохранить индивидуальность здания.Каждый видимый бетонный элемент внутри был окрашен в темно-серый цвет, чтобы отличать старое от нового. Программа предусматривает два различных профиля пользователей. Частным и основным пользователем является клиент, пара, ежедневно живущая в башне. Каждая комната оснащена новейшими ИТ-технологиями, домашней электроникой и возможностью установки проекторов практически в любом месте на верхнем этаже ». Необычный дом высотой 30 м состоит из пяти этажей. С террасы открывается прекрасный вид на близлежащую деревню.

Расположенный на высоте 50 м гриб Fungo (гриб) в Риме, Италия, имеет интересную историю.Он был добавлен поздно к застройке EUR (образцовый пригород Рима), которая была начата фашистским режимом в конце 1930-х годов, а затем, по существу, завершена в конце 1940-х — начале 1950-х годов. Примерно в то же время проектировщики, отвечающие за EUR, начали проектировать большие зеленые зоны для пригородов EUR, что повлекло за собой ирригацию. Кроме того, они были обеспокоены тем, что рост числа новых зданий поблизости снижает возможности пожаротушения.

Водонапорная башня Fungo стала решением. Команда дизайнеров построила башню из железобетона с восемью пятиугольными пилястрами и помещением наверху для ресторана, который, как и планировалось (но не так, как построен), должен был вращаться.На этаже прямо под рестораном находится кухня. Рядом с пилястрами проходят винтовая лестница и два лифта. На первом этаже также есть кафе-бар с гардеробом, услугами и резервными комнатами. Строительные работы велись в 1957–60.

Первоначальный ресторан был закрыт в начале 1980-х годов, и здание пришло в упадок. Разрушение было остановлено примерно в 1990 году, когда открылся новый ресторан и был произведен ремонт. Из-за своего захватывающего вида ресторан привлекал множество посетителей.

По крайней мере, в двух культовых фильмах использовался грибок. Черно-белая драма Микеланджело Антониони L’Eclisse (Затмение) [1962] показывает гриб как символ отчуждения (горячая тема в итальянских фильмах 1960-х). Здание снова появляется в фильме « Adulterio all’Italiana » («Прелюбодеяние в итальянском стиле»), фильме 1966 года.

Хотя оригинальный Fungo не был предназначен для поддержки рекламы, наверху ресторана была установлена ​​стальная крышка для отображения коммерческой рекламы: неизбежно, что некоторые компании захотят, чтобы их имя было на нем, хорошо видимым издалека, но не включенным в (рис.6.34) (Рим, 2012 г.).

Рис. 6.34. Il Fungo, Рим, Италия.

Фото М. Лараиа, 2009 г.

Watertower Sint Jansklooster находится в Де Видене, Нидерланды, в центре охраняемого природного заповедника. Водонапорная башня была превращена в сторожевую башню. Эффектная архитектурная тропа ведет на высоту 45 м. Закрытая лестница ведет на второй этаж на 4 м. высота. Вот комната высотой 24 метра. Новая лестница, ведущая через корпус водонапорной башни, построена из дерева.Это предназначено с одной стороны, чтобы добавить теплый элемент, контрастирующий с бетонными стенами башни. С другой стороны, он демонстрирует экологические намерения, поскольку использует сырье из природного материала. Там, где старые лестницы поднимаются вдоль стен, новые лестницы зигзагообразно пересекают башню, чтобы усилить ощущение пространства. Новая лестница ведет на уровень пола чуть ниже огромного бетонного резервуара на высоте 28 метров. Оттуда оригинальная лестница поднималась через узкое пространство рядом с внешней частью резервуара.Теперь стальные винтовые лестницы отходят от пола под резервуаром и проходят прямо через дно резервуара. Лестница вьется у стен и дает полное представление об огромном сооружении. «Крышка» резервуара частично снята для установки лестницы на место наблюдения. Прозрачный пол создает у посетителя впечатление, будто он висит посреди резервуара. Четыре больших окна были открыты рядом с четырьмя маленькими существующими, и из них открывается впечатляющий вид на пейзаж (Dezeen, 2014b).

Водонапорная башня, переоборудованная в жилой дом, находится посреди леса Брассхаат в Бельгии. Старая водонапорная башня была построена для обеспечения дома и хозяйственных построек проточной водой. Башня использовалась до 1937 года, когда была сдана в эксплуатацию новая система водоснабжения муниципалитета Брасхат. Водопроводная компания не проявила интереса к башне из-за устаревшей технологии строительства. В 1950 году муниципалитет приобрел дом и прилегающий участок. Башня пришла в запустение.В конце концов совету пришлось решить, снести его или продать и перепрофилировать. Был выбран второй подход, и новому владельцу понравились уникальные свойства строения. Вместо того, чтобы заново реконструировать старую конструкцию, проект переоборудования подчеркнул ее промышленные особенности: стекло заменено кирпичом, поэтому металлические лестницы, соединяющие этажи, видны сквозь прозрачные стены, а бетонные полы видны снаружи. Основная жилая площадь находится у основания старой башни (Recycle Nation, 2010b).

Выбор подходящего хранилища воды для вашего сообщества | HR Green

Целью резервуаров для хранения воды обычно является поддержание рабочего давления воды, поддержание аварийного водоснабжения и давления во время перебоев в подаче электроэнергии, а также обеспечение объема выравнивания для удовлетворения пиковых потребностей, таких как потоки пожаров и время суток, когда потребление воды высокая. Часто желательно эксплуатировать скважины, водоочистные сооружения и насосные станции с постоянным расходом. Вместо того, чтобы увеличивать скорость обработки и откачки для удовлетворения мгновенных требований в режиме реального времени, объем хранилища для выравнивания позволяет выполнять согласованные операции и использовать объем хранилища для выравнивания, заполняемый и опорожняемый, чтобы компенсировать разницу.При выборе нового резервуара для хранения воды для вашего сообщества или отрасли необходимо учитывать несколько моментов.

Традиционно для многих предприятий водоснабжения было обычной практикой поддерживать резервуары для хранения в полном или почти полном состоянии, чтобы лучше подготовиться к периодам пикового водопотребления и к чрезвычайным ситуациям, таким как пожары. В результате многие хранилища работают с большей емкостью для хранения воды, чем это необходимо для неаварийного использования. Кроме того, некоторые хранилища, особенно старые, имеют высоту перелива ниже давления водяной системы.Клапан предотвращает попадание воды в резервуар, а насосы необходимы для перемещения воды из резервуара в систему распределения. В этих случаях вода может оставаться в баке очень долго, когда она застаивается. Длительное время пребывания может привести к проблемам с качеством воды, таким как потеря остаточного содержания, термическая стратификация в летние месяцы или образование льда в зимние месяцы.

Независимо от типа резервуара, очень важно, чтобы высота перелива соответствовала давлению в системе, поскольку это позволяет поверхности воды внутри резервуара «плавать» в системе.Другими словами, высота воды в резервуаре сама по себе создает давление в системе распределения. При заполнении резервуаров насосными станциями давление в системе увеличивается, и вода поступает в резервуарные сооружения. Обычно уровень воды в резервуаре для хранения постоянно колеблется в зависимости от цикла наполнения и опорожнения. Разница в колебаниях будет варьироваться в зависимости от размера (диаметра и высоты) хранилища, требований системы в реальном времени и местоположения в системе распределения.

Уровень воды в резервуаре должен колебаться на несколько футов до запуска насосной станции или включения дополнительных насосов, чтобы обеспечить надлежащий оборот и перемешивание резервуара.

Наземные и надземные хранилища — что вам подходит?

Требуемая емкость распределения воды для систем питьевого водоснабжения традиционно обеспечивается за счет использования наземных, приподнятых или стоячих резервуаров или комбинации всех трех.

  • Наземный резервуар.

    Наземные резервуары для хранения — Это наземные цилиндрические резервуары с плоским дном, как правило, с высотой корпуса меньше или равной его диаметру и обычно изготовленные из стали или бетона. Резервуар для хранения воды можно разбить на отдельные компоненты для хранения воды, каждый из которых служит определенной цели. Хранилище выравнивания расположено в верхней части резервуара и, как правило, обновляется ежедневно. Это удовлетворяет потребности водной системы, которые превышают насосную мощность системы, или позволяет хранить воду, когда насос превышает мгновенные потребности.Хранилище выравнивания может быть далее разбито на оперативное хранилище, хранилище низкого уровня и эффективное хранилище.

    Для наземных резервуаров, обеспечивающих прямое давление в системе распределения, аварийное хранилище определяется как уровень воды в резервуаре, выше которого может поддерживаться 20 фунтов на квадратный дюйм для пожарного потока и аварийной службы. Верхний конец аварийного запоминающего устройства обычно определяется как нижний компонент выравнивающего запоминающего устройства. Вода ниже аварийного хранилища в резервуаре считается «мертвым» объемом хранилища и не считается годной к употреблению.Это «мертвое» хранилище, особенно если это относительно большой объем и резервуар не часто переворачивают, может привести к проблемам с качеством воды в случаях, когда внутренние системы смешивания резервуаров отсутствуют.

  • Резервуары для хранения стоячей — Резервуары для хранения стояков — это также резервуары для хранения воды на уровне земли, которые доступны в широком диапазоне размеров. Напорные трубы больше по высоте, чем по диаметру, и могут быть снабжены декоративными элементами, которые помогут гармонично вписаться в окружающую среду.Напорная труба сочетает в себе характеристики и производительность как наземного, так и приподнятого резервуара для хранения, с их более высокой конструкцией, позволяющей воде выше рабочего диапазона, как правило, обеспечивать давление под действием силы тяжести. Вода ниже рабочего диапазона обеспечивает резервное или аварийное хранение. Стояночные трубы часто используются в небольших системах, где требуется меньший объем, или в ситуациях, когда площадка резервуара имеет большую высоту по сравнению с давлением в системе.
  • Надземный водохранилище.

  • Надземные резервуары для хранения — Они состоят из двух основных компонентов: резервуара (или чаши, в которой содержится вода) и опорной конструкции или башни, которая поддерживает чашу. Эти типы резервуаров обычно строятся там, где высота земли недостаточна для использования резервуаров резервуарного типа или где требуется большая вместимость, чем обычно может быть достигнута с помощью стояка. Существует несколько распространенных стилей приподнятых резервуаров, включая сферическую, рифленую колонну и композит (стальная чаша с бетонной опорной конструкцией).Эти резервуары обычно изготавливаются из сварной стали; однако в последнее время все большую популярность приобретают резервуары из композитных материалов. В композитных резервуарах используется стальная чаша на вершине бетонной башни. Композитные резервуары требуют меньших затрат на длительное обслуживание, поскольку бетонная башня не требует перекраски.

Что нужно знать об оборудовании, размерах и размещении?

Чтобы выбрать лучшее решение для сообщества, необходимо принять во внимание множество факторов.

  • Насосные системы — В резервуарах для хранения можно использовать прямую или непрямую перекачивающую систему. Система прямой откачки перекачивает воду из резервуара через подкачивающую насосную станцию ​​для обеспечения давления в системе. В системе непрямого перекачивания вода закачивается в наземный резервуар для хранения и «плавает» в системе и перетекает под действием силы тяжести из резервуара под давление в системе. Недавно спроектированные надземные резервуары для хранения почти всегда являются косвенными системами и плавают при давлении подключенной системы.Непрямая перекачивающая система имеет несколько преимуществ по сравнению с прямой перекачивающей системой в водораспределительной системе:
  1. Снижение пиковой производительности насоса, поддержание постоянного и надежного водоснабжения и давления.
  2. Стабилизация колебаний давления при изменении требований.
  3. Уравновешивающие и выравнивающие насосные операции.
  4. Снижение потребности в насосах широкого диапазона размеров.
  5. Снижение затрат на энергопотребление — особенно с учетом повременных цен на электроэнергию.
  6. Демпфирование экстремально низкого и высокого низкого давления (разгрузка от перенапряжения).
  7. Повышение эффективности аварийного реагирования при обрывах водопровода или отключении электричества.
  8. Повышение скорости потока и давления при пожаре.
  • Размер — Как правило, резервуары для хранения имеют размер, позволяющий удерживать примерно один дневный запас воды для населения, обслуживаемого вышкой. Если насосы выходят из строя (например, во время отключения электроэнергии), напорная труба или водонапорная башня должны удерживать достаточно воды, чтобы удовлетворить потребности населения примерно в течение одного дня.Кроме того, танк может сыграть важную роль во время пожара и повлиять на страховые ставки населения. Во время пожара потребность в воде значительно возрастает и может значительно превысить мощность насосов на коммунальной водопроводной станции.
  • Высота — Высота резервуара для хранения и его рабочий уровень определяют давление воды в сообществе. Новые системы должны обеспечивать минимальное давление 20 фунтов на квадратный дюйм на уровне земли во всех точках распределительной системы при любых условиях потока.Обычно нормальное рабочее давление в распределительной системе составляет приблизительно от 60 до 80 фунтов на квадратный дюйм и не менее 35 фунтов на квадратный дюйм. Уровень воды в градирне должен быть достаточно высоким, чтобы обеспечивать такой уровень давления для всех потребителей в зоне, обслуживаемой градирней.
  • Местоположение — Доступная земля для новых резервуаров для хранения воды и местоположение идут рука об руку, чтобы также определить требуемую высоту резервуара. Водонапорные башни обычно расположены на возвышенности и достаточно высоки, чтобы обеспечивать необходимое давление.Выбрав высокую площадку, можно уменьшить высоту башни, что снизит стоимость строительства. Однако выбор места может быть затруднен множеством факторов. Например, может потребоваться перемещение воздушных или подземных коммуникационных кабелей. Переезд коммунальных предприятий требует времени и требует предварительного планирования и согласования с коммунальными предприятиями и регулирующими органами. При размещении приподнятого резервуара рекомендуется учитывать следующие критерии:
  1. Поддерживайте давление в распределительной системе: Рабочая высота резервуара обычно составляет 200 футов (от земли до перелива) над зоной обслуживания для поддержания давления 60-80 фунтов на квадратный дюйм.Предпочтительнее возвышаться над землей, так как водонапорные башни могут быть менее 200 футов в высоту.
  2. Расположение в зоне давления: Чтобы максимизировать преимущества гидравлического давления воды в зоне давления, резервуар должен быть расположен в центральной части или на дальней стороне зоны, это позволяет резервуару удовлетворять потребности во время пикового использования и приводят к более высокому давлению обслуживания. Однако следует также учитывать оборот резервуара, чтобы ограничить длительное время пребывания и связанные с этим эксплуатационные проблемы.Башня на краю системы может простаивать в течение длительного времени, что приводит к низкому содержанию остаточного хлора, термической стратификации и образованию льда. Размещение резервуара для хранения требует сбалансированного подхода к максимальному увеличению давления при оптимизации качества воды и операций.
  3. Расстояние от существующей водопроводной магистрали: Резервуары для хранения требуют больших потоков как для наполнения резервуара, так и для слива, чтобы соответствовать пиковому использованию. Резервуары, расположенные дальше от магистральных водопроводных магистралей с высокой пропускной способностью, могут потребовать вложений в соединительную магистраль за дополнительную плату.
  4. Площадь участка, наличие и доступность: Требуется соответствующая территория для строительства и будущего обслуживания резервуара. Участок должен быть доступен для покупки, желательно незастроенный, чтобы преодолеть сопротивление со стороны других владельцев недвижимости. Площадка должна обеспечивать соответствующий доступ для строительного и ремонтного оборудования. Необходимо учитывать расходы, связанные с получением посылки.
  • Конструкция фундамента Резервуары для хранения и связанный с ними объем воды приводят к большому весу, который необходимо поддерживать.Стояночные трубы и приподнятые резервуары для хранения также должны быть спроектированы так, чтобы противостоять опрокидыванию из-за ветровых нагрузок. Требования к проекту фундамента делают выбор места для новой водонапорной башни важным, а иногда и трудным. Инженеры должны провести подробные геотехнические исследования, чтобы понять основные свойства почвы на потенциальных участках. Это важный шаг для подготовки конструкции фундамента резервуара для воды, чтобы противостоять осадке и опрокидыванию.
  • Water Age На качество воды влияет поддержание свежей воды в системе.Это означает переворачивание воды в градирне и уменьшение застойных условий. Увеличение возраста воды может привести к ухудшению качества воды, например, к увеличению образования побочных продуктов дезинфекции (ППД), нитрификации и потере остатков дезинфекции. Проблемы со вкусом и запахом также могут быть результатом чрезмерного старения воды. Поэтому место для водонапорной башни нужно выбирать с пониманием того, как вода движется по водораспределительной системе. Плохое расположение участка может серьезно повлиять на качество воды в распределительной системе.

Каковы потребности в долгосрочном техническом обслуживании?

Техническое обслуживание — После того, как место найдено, правильное обслуживание хранилища воды становится критически важным. Резервуары для воды необходимо периодически проверять и чистить, чтобы поддерживать хорошее качество воды в системе распределения воды в общине и продлевать срок службы резервуара для хранения. Регулярные осмотры резервуаров также могут помочь выявить небольшие проблемы и предотвратить развитие серьезных проблем, которые могут создать проблемы со здоровьем, ведущие к дорогостоящему ремонту или преждевременному разрушению конструкции резервуаров.Резервуары, которые не подвергаются периодической очистке, могут вызвать загрязнение, которое может нанести вред здоровью человека или вызвать эстетические жалобы.

Обычно сообщество должно планировать выполнение внутреннего и внешнего осмотра своих резервуаров для воды один раз в три-пять лет. В некоторых штатах требуется, чтобы внутренняя и внешняя часть всех водохранилищ емкостью 10 000 галлонов или более проверялась и обслуживалась не реже одного раза в пять лет профессиональной фирмой по инспекции резервуаров или зарегистрированным профессиональным инженером.Кроме того, внутренние и внешние покрытия стальных надземных резервуаров для хранения воды должны проверяться лицом, обученным оценивать целостность системы окраски. Хотя сегодня это редкость, резервуары, окрашенные до конца 1970-х годов, могут иметь покрытие из свинцовой краски, если исходная краска не была удалена пескоструйной очисткой до голого металла. Убедиться, что это было сделано, должно быть в центре внимания любой проверки старых резервуаров.

Инспекции — Сроки инспекций могут быть непростыми, поскольку цистерну необходимо вывести из эксплуатации для проведения всесторонних внутренних проверок.Первый вопрос, на который нужно ответить, — можно ли отключить башню и, если да, то на какой срок. Тестовое отключение — хороший способ выявить любые потенциальные проблемы до начала работы. Многочисленные факторы будут определять, когда вам легче всего вывести танк из эксплуатации. Местоположение резервуара, требуемый расход, пиковая нагрузка, возможность изолировать водонапорную башню от системы и возможность обледенения водонапорной башни (зимой и весной) — все это факторы, влияющие на окончательное решение.

Надземные резервуары для хранения лучше всего проверять в теплую погоду с конца весны до начала осени. Если водонапорная башня подвержена образованию льда, осмотр невозможен, пока лед полностью не выйдет из башни. Существуют также методы проверки, которые могут выполняться без вывода градирни из эксплуатации. Один из методов — использовать дистанционно управляемое транспортное средство (ROV). В качестве альтернативы можно нанять водолазов для визуального осмотра внутренних поверхностей. Эти альтернативные методы ROV / водолаза обычно ограничиваются визуальным осмотром и не могут оценить систему внутреннего покрытия в той же степени, что позволяет сухой осмотр.

Разрешения Разрешение от регулирующих органов обычно не требуется для проверки, очистки, ремонта или окраски резервуара. Однако разрешение потребуется, если в резервуар будут внесены какие-либо изменения, такие как установка вентиляционных отверстий, люков, переливов или любого типа смесительных устройств. Перед проверкой или очисткой резервуара рекомендуется проинформировать местные регулирующие органы. После подводного осмотра и / или очистки и перед вводом резервуара в эксплуатацию пробы воды из резервуара должны быть проанализированы на наличие остаточного хлора и / или бактерий группы кишечной палочки.Если бактерии группы кишечной палочки отсутствуют и остаточный хлор приемлем, резервуар можно снова ввести в эксплуатацию. Если нет, продолжайте отбор проб воды до тех пор, пока две последовательные пробы на кишечную палочку не будут отрицательными. При необходимости емкость следует продезинфицировать.

Какие системы оцениваются во время проверок?

По результатам проверки резервуара, потребности в улучшении и техническом обслуживании могут включать любое из следующего:

Перекраска — Самым распространенным видом обслуживания резервуаров для хранения воды является перекраска.Срок службы системы покрытия зависит от типа продукта, метода нанесения и нанесения повторного покрытия. Как правило, повторные покрытия необходимы в течение 15-30 лет с момента первого нанесения. Учитывая высоту и форму водонапорных башен и выбор систем покрытия с разным сроком службы, это может быть сложным процессом. Внутренние покрытия резервуаров должны быть скоординированы, чтобы обеспечить общую систему, отвечающую текущим стандартам для питьевой воды, в том числе продукты, соответствующие сертификации третьей стороной.

Система катодной защиты — Чтобы продлить срок службы покрытия и обеспечить более высокий уровень защиты от коррозии, в стальной резервуар для хранения воды можно добавить систему катодной защиты (CP). Внутренняя коррозия стальных резервуаров часто начинается с проколов или просветов в системе покрытия, что приводит к локализованной концентрированной коррозии и точечной коррозии стали. Системы CP работают путем установки / подвешивания анода внутри резервуара, который защищает непокрытые поверхности.Существуют два основных типа систем CP: 1) пассивные гальванические системы, в которых используются такие металлы, как цинк и магний, которые преимущественно корродируют по сравнению со сталью, или 2) прессованные. текущие системы, в которых используется внешний источник питания и выпрямитель переменного / постоянного тока.При правильной установке и обслуживании системы CP работают в тандеме с системой покрытия для ограничения коррозии и могут значительно продлить время, необходимое для перекрытия краски. Системы CP требуют регулярных испытаний и технического обслуживания для поддержания анодных систем в рабочем состоянии.

Система охраны здоровья и безопасности — При проведении проверок следует учитывать действующие стандарты проектирования и правила техники безопасности. Правила постоянно меняются, примеры включают обновления количества и размера люков доступа, вентиляционных отверстий, высоты окончания переливной трубы и надлежащего экранирования, а также систем защиты от падения / безопасности.Регулярные проверки дают возможность выявить любые необходимые улучшения для модернизации систем безопасности.

Смесители для резервуаров В резервуарах для хранения могут возникать очаги застоя воды в зависимости от ряда факторов, включая общий размер / объем резервуара, потребность / расход в резервуаре и из резервуара, а также конфигурацию входных / выходных труб. Например, стояки и водонапорные башни, которые плавают непосредственно на распределительной системе, довольно часто имеют единственную впускную / выпускную трубу, которая соединяет резервуар с общей системой.Такая конфигурация часто приводит к короткому замыканию воды в резервуаре для хранения или ситуации «последний пришел — первым ушел». Это может привести к тому, что участки или карманы с водой в этом резервуаре застаиваются, что приведет к проблемам с качеством воды, таким как потеря остатков дезинфекции, образование ДАД, термическое расслоение и образование льда.Для решения этих проблем в резервуар могут быть добавлены системы смешивания интерьер. Эти системы смешивания различаются по используемому методу, но, как правило, их можно разделить на два типа:

  1. Пассивные системы смешивания: Эти системы используют преимущества градиентов давления и потока во время циклов наполнения / слива резервуара для стимулирования перемешивания.Однако пассивные системы смешивания обычно не дают активных преимуществ, когда резервуар не заполняется активно. Примеры пассивных систем включают впускные трубы с несколькими портами для увеличения смешивания во время заполнения, специальные впускные / выпускные трубы для улучшения характеристик пробкового потока и системы обратных клапанов, которые могут быть добавлены к одной впускной / выпускной трубе для имитации специальной конфигурации впускного / выпускного отверстия. .
  2. Активные системы смешивания: Эти системы используют внешний источник смешивания, который может работать непрерывно.Преимущество этих систем в том, что смешивание может осуществляться в любое время (а не только при начальном заполнении), что обеспечивает больший контроль над процессом смешивания. Системы активного смешивания могут включать погружные рабочие колеса, установленные возле дна резервуара, поверхностные аэраторы и внешние воздушные компрессоры / воздуходувки, которые создают вынужденное перемешивание с турбулентностью, вызванной воздушными пузырьками. Дополнительным преимуществом активных систем смешивания является то, что DBP летучие и могут быть удалены с помощью методов воздушной десорбции с помощью этих механических систем.Системы требуют внешнего источника энергии для облегчения перемешивания.

Определение идеального типа хранилища, размеров, местоположения и оборудования для нужд каждого сообщества в воде — это процесс с высокой степенью индивидуальности. Проверки, защитные покрытия, изменения в правилах и модернизация оборудования могут повлиять на частоту и интенсивность обслуживания водохранилищ. Операционные потребности также могут повлиять на возможность слива резервуаров для осмотра или определения сроков для более крупных проектов, таких как полная подготовка поверхности и повторное покрытие внешних и внутренних влажных / сухих поверхностей.Задержка с обслуживанием этих критически важных компонентов системы распределения может привести к нарушениям качества воды, жалобам потребителей и перебоям в обслуживании. HR Green имеет обширный опыт проектирования, строительства, обслуживания и ремонта резервуаров для хранения воды как для государственного, так и для частного использования. Мы готовы ответить на ваши вопросы и помочь вашему сообществу оценить варианты хранения воды, а также связанные с ними обязательства по эксплуатации и техническому обслуживанию.

Рави Джаяраман, ЧП, старший менеджер проекта, обслуживающий различные проекты коммунальной инфраструктуры государственного и частного секторов.Его проектный опыт включает проектирование и строительство систем очистки и распределения воды; системы сбора и очистки сточных вод; проекты модернизации канализационной системы и реабилитации канализационных сетей; и другие проекты муниципальной инфраструктуры. С Рави можно связаться по адресу [email protected]

Джош Скэнлон, ЧП, является менеджером проекта, специализирующимся на системах питьевой воды, с упором на очистные сооружения подземных и поверхностных вод, моделированием качества воды и гидравлическим компьютерным моделированием распределительных систем.Он имеет большой опыт в проектировании, выдаче разрешений и строительстве скважин для подачи грунтовых вод, водозаборов для поверхностных вод, магистралей распределительных систем, магистралей электропередач, дожимных насосных станций, надземных и наземных резервуаров для хранения и обращения с отходами очистки. С Джошем можно связаться по адресу [email protected]

Мы все еще используем водонапорные башни?

Размещено & зарегистрировано в разделе «Факты о воде».

Вы когда-нибудь видели водонапорную башню и задавались вопросом, есть ли вода внутри башни или люди все еще используют водонапорные башни? В каждом городе есть водонапорная башня, но каждый ли город использует свою водонапорную башню? Это вопросы, с которыми мы сталкиваемся, когда речь идет о водонапорных башнях.

Начнем с того, что люди до сих пор используют водонапорные башни, это правда! Фактически, каждая система водоснабжения нуждается в водонапорной башне для подачи воды в случае возникновения чрезвычайной ситуации. Водонапорные башни играют жизненно важную роль в обеспечении надежности системы водоснабжения в муниципальном районе. Хотя водонапорные башни бывают разных форм и размеров, все они работают одинаково. Проще говоря, водонапорные башни — это просто надземные резервуары с водой. Водонапорная башня обеспечивает давление воды, что делает ее надежной в случае необходимости.Гравитация имеет место! По оценкам ученых,

, что каждый фут высоты водонапорной башни эквивалентен давлению чуть менее полфунта на квадратный дюйм.

Высота водонапорной башни определяется по формуле. Формула учитывает планировку земли и количество людей, проживающих в этом районе. Если вы живете в районе, где много холмов, водонапорные башни можно разместить на более высоких площадях, что сделает башню короче. На равнинах башни выше.Водонапорные башни вмещают в 50 раз больше воды, чем бассейн на заднем дворе, то есть много воды! Башни построены так, чтобы удерживать воду как минимум на один день. Самая большая искусственная водонапорная башня может вместить 1,2 миллиона галлонов воды! Водонапорные башни в крупных городах, таких как Нью-Йорк, размещают свои водонапорные башни на крышах домов. Эти типы водонапорных башен требуются местным законодательством. Это сделано для того, чтобы водонапорной башни, прикрепленной к зданию, было достаточно, чтобы помочь тем, кто находится внутри здания.

Ну вот! Водонапорные башни — большое дело! Они могли помочь городу в чрезвычайной ситуации. Компания Hague Water полна решимости предоставить факты о воде, чтобы держать всех в курсе. Вода так важна для нашей жизни. Если вас беспокоит вода в вашем доме, обратитесь в компанию Hague Water, чтобы БЕСПЛАТНО пройти тест на воду в доме. Компания Hague Water стремится обеспечить всех чистой водой.

Есть вопросы? Ваш местный дилер Hague Water может помочь! Найдите ближайшего к вам дилера

Похожие сообщения

Можно ли пить смягченную воду?

Умягчители воды предлагают отличное решение для самых разных проблем с водой, от отложений кальция в трубах и пятен на приборах до неприятных запахов и пятен на белье.Хотя преимущества смягченной воды в большинстве случаев очевидны, многие люди не понимают, следует ли им пить смягченную воду. Много… Читать дальше »

Воздействие воды на организм человека

В Гааге мы подчеркиваем важность чистой воды. Одна из причин заключается в том, что питьевая вода напрямую связана с нашим здоровьем. Учитывая, что примерно 65% нашего тела состоит из воды, логично предположить, что вода необходима для нашего выживания.Но как именно на вас влияет вода? What all… Читать дальше »

Использование WaterMax в вашем доме

Питьевая вода может поступать из самых разных источников, включая колодцы и городские системы водоснабжения. Эта вода также поступает из различных мест, таких как водоносные горизонты, озера и реки. При этом важно знать, что именно вы получаете, когда открываете водопроводный кран. С Гаагской качественной водой вы точно знаете… Читать дальше »

Как работают водонапорные башни?

Если вы живете в большом городе, вы можете увидеть их на крышах многих зданий.Если вы живете в небольшом городке, вы можете увидеть их нависающими над окрестностями или проселочными дорогами в сельской местности. О чем мы говорим? Конечно же, водонапорные башни!

Задумывались ли вы, почему существуют водонапорные башни? Они действительно полны воды? Зачем кому-то нужна башня с водой? Есть ли у него кран, чтобы из него можно было пить, как из фонтана?

Водонапорные башни действительно полны воды. И нет, из них нельзя пить, как из фонтана. Каждой системе водоснабжения нужны водонапорные башни, чтобы обеспечивать водой.

Вы, наверное, заметили, что время от времени могут отключаться другие утилиты. Во время шторма вы можете потерять электроэнергию. Ваша телефонная служба также может испытывать перебои. А как насчет воды? Большинство систем водоснабжения очень надежны, и водонапорные башни играют важную роль в обеспечении этой надежности.

Когда вы открываете водопроводный кран дома, вода выходит, потому что вода находится под давлением. Ваша местная система водоснабжения подает воду в ваш дом. Обычно он подается под давлением от 50 до 100 фунтов на квадратный дюйм (фунтов на квадратный дюйм).

Водонапорные башни высокие и часто располагаются на возвышенностях. Таким образом, они могут обеспечить давление, достаточное для подачи воды в дома. Каждый фут высоты водонапорной башни обеспечивает давление чуть менее полфунта на квадратный дюйм.

Эксперты могут использовать математические формулы, чтобы определить, какой высоты должна быть водонапорная башня. В районах с большим количеством холмов их можно разместить на возвышенности, а это значит, что они не должны быть такими высокими. На ровных участках могут потребоваться более высокие конструкции.

Средний плавательный бассейн на заднем дворе вмещает более 20 000 галлонов воды. Большинство водонапорных башен вмещают в 50 раз больше — это один миллион галлонов! Точный размер резервуара может сильно различаться. Большинство из них рассчитаны на запас воды примерно на один день.

Водонапорные башни могут быть уникальным символом местной гордости. Иногда на них нарисовано название города или логотип местной школы. Также они могут принимать интересные формы. Один в Южной Каролине выглядит как гигантский персик!

Что касается небольших водонапорных башен, которые вы видите на крышах зданий в больших городах, они часто требуются местным законодательством.Они гарантируют, что здания выше определенной высоты будут иметь собственные источники воды в чрезвычайной ситуации. Если вы когда-нибудь побываете в Нью-Йорке, то сможете увидеть сотни зданий с собственными резервуарами.

Вода очень важна в повседневной жизни. Вот почему так важно надежное водоснабжение. К счастью, водонапорные башни помогают поддерживать поток воды. Какие еще важные структуры помогают людям каждый день?

Стандарты: CCRA.L.3, CCRA.L.6, CCRA.R.1, CCRA.R.2, CCRA.R.4, CCRA.R.10, CCRA.SL.1, CCRA.SL.2, CCRA.W. 3, CCRA.L.1, CCRA.L.2

Как используются водонапорные башни?

Водонапорная башня — это возвышенная конструкция, поддерживающая резервуар для воды, как следует из названия, построенная на достаточной высоте для обеспечения подачи под давлением. Основным преимуществом водонапорной башни является соответствие пикового потребления без дополнительной насосной мощности, а также она может служить в качестве аварийного источника воды для систем противопожарной защиты.

Водонапорные башни построены высокими для обеспечения давления, где каждый фут высоты добавляет 0,43 фунта на квадратный дюйм. Они должны быть достаточно высокими, чтобы обеспечить достаточное давление для зданий, которые они обслуживают, и обычно располагаются на возвышенности для повышения давления.

  • В регионах с множеством холмов водонапорные башни можно заменить простым резервуаром на самом высоком холме в этом районе.

  • В многолюдных городах, таких как Нью-Йорк, небольшие водонапорные башни можно найти над многими зданиями.

Системы водоснабжения очень сложные, но их основными элементами являются водоочистные сооружения, насосные системы и распределительные трубы. После того, как вода покидает очистную установку, насосные системы устанавливают необходимое давление, чтобы добраться до домов и предприятий. Однако в высотных зданиях обычно используется подкачивающий водяной насос, поскольку давления подачи недостаточно для достижения верхних этажей:

  • Когда объем водоснабжения превышает потребление, водонапорная башня заполняется.

  • Когда потребление выше, водонапорная башня постепенно опорожняется.

Некоторыми общими источниками воды являются колодцы, реки и естественные водоемы, такие как озера. Водоочистные сооружения удаляют отложения путем фильтрации и отстаивания, а вода также обрабатывается от бактерий с помощью озона, ультрафиолета и хлора. Когда вода покидает очистное сооружение, она становится чистой и свободной от микробов.


Создайте надежное снабжение питьевой водой для своего дома.


Преимущества водонапорной башни

Резервуары водонапорных башен обычно большие, по водоудерживающей способности сравнимы с бассейном на заднем дворе. Распространенной практикой проектирования является определение размеров водонапорной башни в соответствии с потреблением воды за один день, чтобы вода могла продолжать спускаться под действием силы тяжести в случае выхода из строя насосной системы.

Ключевым преимуществом водонапорных башен является то, что они позволяют подбирать насос в соответствии со средним спросом, а не пиковым, что снижает стоимость установки насосной системы.

  • Без водонапорной башни владелец здания должен покупать водяной насос, достаточно мощный, чтобы удовлетворить пиковый спрос.

  • Насосная мощность большую часть времени используется недостаточно, что приводит к увеличению затрат на покупку и техническое обслуживание без дополнительных преимуществ.

Водонапорные башни могут справиться с пиковой нагрузкой без дополнительной насосной мощности. Ярким примером является раннее утро, когда люди просыпаются и готовятся к новому дню: принимают душ, готовят, чистят зубы и т. Д.Ночью, когда расход воды минимален, башня наполняется сама собой.

Как водонапорные башни повышают пожарную безопасность

Вода жизненно важна для многих систем противопожарной защиты и пожаротушения. Хорошо спроектированная система противопожарной защиты может создать давление, достаточное для тушения пламени в любой части здания. Однако водонапорная башня обеспечивает дополнительную подачу, которая не зависит от пожарного насоса или пожарной машины для создания давления.

Поскольку водонапорная башня является дополнительной мерой противопожарной защиты, она может помочь снизить тарифы на страхование от пожара для владельцев зданий.В худшем случае, когда нет возможности перекачивать воду в зону, пострадавшую от пожара, водонапорная башня обеспечивает дополнительную меру, не зависящую от насоса.

Добавить комментарий

Ваш адрес email не будет опубликован.
