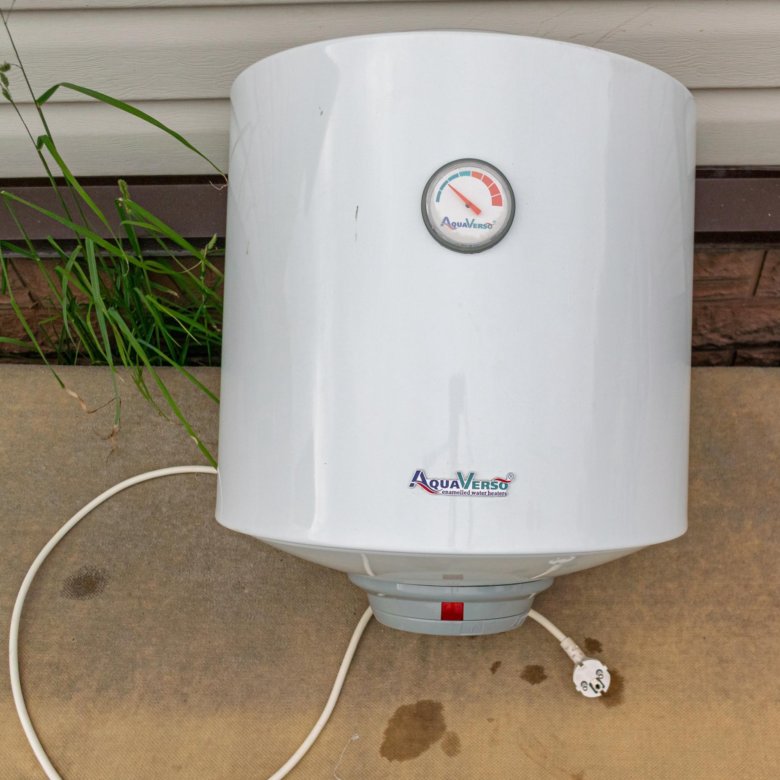

Водонагреватель aquaverso 50 литров: Водонагреватель AquaVerso ES 50 H, накопительный, 50 л, 1500 Вт (2148615) — Купить по цене от 5 795.90 руб.

Инструкция Водонагревателя AquaVerso ER 50 V на русском

В представленном списке руководства для конкретной модели Водонагревателя — AquaVerso ER 50 V. Вы можете скачать инструкции к себе на компьютер или просмотреть онлайн на страницах сайта бесплатно или распечатать.

В случае если инструкция на русском не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быстрее помочь. Ваше устройство имеет характеристики:Тип водонагревателя: накопительный, Способ нагрева: электрический, Нагревательный элемент: трубчатый, Объем бака: 50 л, Способ подачи воды: напорный, Номинальная мощность: 1.5 кВт, полные характеристики смотрите в следующей вкладке.

	aquaverso-er-50-v-guide.pdf	Руководство пользователя
	aquaverso-er-50-v-certificate.doc	Скачать сертификат соответствия

Скачать

Для многих товаров, для работы с AquaVerso ER 50 V могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели AquaVerso ER 50 V или добавить свои для бесплатного скачивания другим посетителями.

Файлов не найдено

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались AquaVerso ER 50 V.

Павел

2017-06-05 08:01:48

Клево

Андрей

2017-06-22 08:00:20

разбираемся!

Екатерина

2017-09-17 15:38:23

Работает уже 5 лет

Сергей

2017-11-16 02:09:42

Достался с квартирой, разбираемся.

Evgenii

2017-12-08 02:30:25

Чиним

Владислав

2017-12-30 11:23:45

Rтолько повесил

Ksenia

2018-04-01 20:36:15

Еще не пробовали в деле

Ксения

2018-04-01 20:37:51

еще не пробовали, но по отзывам классный

Елена

2018-04-02 07:24:44

разбираемся

вова

2018-05-01 15:52:31

хороший

Макс

2018-05-03 13:56:50

Разбираемся

Вальсакор

2018-05-10 23:31:10

Не включается

анонимно

2018-05-11 20:24:21

не работает

Сергей

2018-05-15 01:59:30

Пока работает, греет, что-тот не так с регулятором. ..

Ллл

2018-05-16 15:24:20

Не знаю

Айгуль

2018-05-21 17:18:21

Хороший

Мария

2018-05-25 21:32:22

Разбираемся

евгений

2018-05-30 17:35:16

еще не пользовался

ирина

2018-06-11 23:20:14

Пока изучаем

к

2018-06-13 14:02:19

ыаыаыаыа

марат

2018-06-13 14:05:51

арарарарококококоыеце

апапа

2018-06-14 14:04:54

прпрпрпрппрр

Александр Михеев

2018-06-20 21:04:49

хочу попробывать

Роман

2018-06-22 15:15:45

огонь!

Яков

2018-06-23 02:09:32

как воду регулировать?

Александр

2018-06-26 07:57:49

1 год всё норм

Инна

2018-07-08 02:23:29

Разбираемся

Игрь

2018-07-15 21:43:59

Разбираюсь

Dmitry

2018-07-16 16:56:00

разбираемся

андрей

2018-07-25 14:11:17

работает ка часы!!

андрей

2018-07-25 14:12:05

работает как часы!

Евгений

2018-07-28 20:28:45

Только разбираюсь

Елена

2018-07-30 19:53:28

Забыла очередность

Гость

2018-09-18 20:31:20

только установили))))

Андрей

2018-11-06 15:11:14

устанавливаю

[email protected]

2018-11-08 16:30:26

отличный

Mim chel.

2018-11-23 03:31:04

Позже

аоао

2018-12-08 16:41:52

пара

екшщ

2018-12-28 00:46:02

нормально

Влад

2019-01-14 12:19:48

Перерасход

Клиенты

2019-01-24 15:37:11

вода хорошая

Сергей

2019-02-11 16:36:47

Работает

наталья

2019-02-27 00:18:43

хороший нагреватель

Антон

2019-03-10 01:29:09

Норм

Dmitriy

2019-03-11 16:13:10

Пока разбираемся

НИколай

2019-03-19 23:54:16

прекрасно работает, установлен в комнате персонала магазина магнит

Экс

2019-03-27 21:39:01

Ещё не знаю.

Экс

2019-03-27 21:40:52

Ещё не знаю.

Царь

2019-04-19 16:40:40

Супер

Царь

2019-04-19 16:41:58

Супер

Руслана

2019-04-29 21:23:55

Best of the best

Evgeniy

2019-04-30 18:43:04

Хороший

Андрюха

2019-05-03 17:50:53

Только купил

Сергей

2019-05-04 11:41:32

Устанавливаем

Олег

2019-05-04 14:26:08

хочу разобраться

Галина

2019-05-06 14:47:12

Получила новую квартиру,в которой установлен водонагреватель Акваверсо. Вода не нагревается как должна до определённой темпиратуры.Регулятор нагрева воды не регулируется.На любом положении от 1до 4 пока не нагонит определённую темпиратуру,не отключается.

Вызывала застройщика,он сказал,что так и должен работать.Но я уверена,что не так работать должен

Евгений

2019-05-08 10:24:35

Достался б/у, необходима инструкция

я

2019-05-09 16:48:27

vdhdbg

Олег

2019-05-09 23:16:26

Аннрпп

семен

2019-05-14 01:44:18

Работает

Рузиль

2019-05-14 10:42:41

Достался с квартирой, долго греет

Галина

2019-05-20 12:26:41

Работал на даче без проблем, но сгорел.

Галина

2019-05-20 12:29:29

В третий раз пишу отзыв, а скачать все не могу инструкцию!!!!

Галина

2019-05-20 12:36:48

Работал, но сгорел

Василий

2019-05-20 23:43:23

Работает

выв

2019-05-25 23:16:24

вым

Артем

2019-05-27 23:45:36

Пользуемся

Павел

2019-06-10 22:16:35

Пробуем

А

2019-06-11 00:40:32

Хороший

егор

2019-06-18 22:52:43

клас

Андрей

2019-06-26 22:27:35

Еще не подключил. Инструкция нужна

Андрей

2019-06-26 22:34:06

Нужно подключить

Евгений

2019-07-02 15:14:40

Проверяем

Евгений

2019-07-02 15:16:32

Проверяем

Darina

2019-07-06 11:31:53

Пытаюсь разобраться, почему-то уже долго холодная вода

Ооо

2019-07-06 18:15:31

Ооо

артем

2019-07-18 09:22:23

крутой

Красавчик

2019-07-22 14:58:21

Отключили воду, а у меня водонагреватель. Ни разу не включал, скачаю инструкцию, чтобы узнать как пользоваться

Красавчик

2019-07-22 14:59:08

Ни разу ещё не пользовался, скачаю инструкцию, чтобы узнать как

8,8V 650

2019-07-29 23:31:15

++jxty

Роман

2019-07-31 01:16:42

Достался

Екатерина

2019-08-26 17:22:58

Столкнулась впервые, нужна инструкция

Суханова Татьяна Викторовна

2019-09-10 15:59:08

купили нет инструкции, необходима инструкция

Татьяна

2019-09-25 16:52:04

a super

Барчуков Михаил Викторович

2019-09-29 16:17:19

Только приобрел на вид компактный.

Антон

2019-10-24 04:00:30

Хз как им пользоваться

Оксана

2020-02-12 01:27:39

Пользовались несколько лет. Довольны)

Анатолий

2020-03-26 13:29:14

Доволен

Даниил

2020-07-23 12:20:52

Разбираю

Qwerty

2020-07-23 16:25:53

Qwerty

Татьяна Ивановна Столярова

2020-07-30 17:09:42

хороший водонагреватель,пользуемся 3 года.Сейчас перегорела индикаторная лампочка,ищу инструкцию как заменить.

александр

2020-08-12 19:16:02

был хорош, пока не ударился о край ванны при его снятии. Будем разбираться с поломкой

дпап

2020-09-23 15:50:04

обтбьт

Основные и самые важные характеристики модели собраны из надежных источников и по характеристикам можно найти похожие модели.

Технические характеристики
Тип водонагревателя	накопительный
Способ нагрева	электрический
Нагревательный элемент	трубчатый
Объем бака	50 л
Способ подачи воды	напорный
Номинальная мощность	1.5 кВт
Напряжение сети	220 В
Комфорт
Функции	термометр
Безопасность
Защита	магниевый анод
Внутреннее покрытие бака	эмаль
Особенности
Установка	вертикальная, нижняя подводка, способ крепления: настенный
Размеры (ШхВхГ)	445x558x445 мм

Здесь представлен список самых частых и распространенных поломок и неисправностей у Водонагревателей. Если у вас такая поломка то вам повезло, это типовая неисправность для AquaVerso ER 50 V и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки	Описание поломки	Действие
При Включенном Водонагревателе Нет Горячей Воды
Слишком Низкая Температура Нагрева
Горячая Вода Имеет Ржавый Цвет
Неприятный Запах Горячей Воды
Протечка Водонагревателя
Деформация Корпуса Накопительных Водонагревателей
Посторонние Звуки При Работе
Не Включается Индикатор Включения Подогрева Воды.
Termet Aquahit Тип 19-00	После Включения Горелки Через Пять Минут Отключается Подача Газа
Не Сразу Включается	Переодически Не Сразу Зажигается Горелка. Слышно Только Как Трещит Пьезорожжиг. Если В Этот Момент Не Перекрыть Воду, То Через Несколько Секунд Будет Сильный Хлопок И Пламя Из Под Колонки. Аппарат Почти Новый И Так С Самого Начала. Какие Либо Регулировки
Не Выключается	После Выключения Воды Газ Горит Не Тухнет Приходится Закрывать Газ Но Дисплей При Этом Горит Пока Не Вытащишь Батарейки
Очищал Тэн	Перепутал Провода На Бойлере 3W40V1 Чистил Тэн От Накипи И Забыл Порядок Подключения Проводов 4 Выхода Там Голубой Коричневый Розовый И Синий С Белым Вместе На Термостате Есть Надписи Мелким Шрифтом L ,N , Ol ,On
Не Работает Пьезорозжиг	При Включении Воды Пьезорозжиг От Блока Питания В Колонке Щелкает Один Раз И Колонка Не Загорается
Уменьшился Напор Горячей Воды До Маленькой Стуйки	Предохранительный Клапан Проверен — Исправен
Почти Полностью Уменьшился Напор Горячей Воды Из Эвн	Напор Холодной Воды По-Прежнему Нормальный
Ошибка Е3	Как Устранить Самостоятельно?
Не Гаснет Экран И Не Включается
Який Анод	Який Анод Підходить На Termopan Vit100
Бежит Горячая Вода	Как Регулируется Температура Води
Горячая Вода	Как Регулируется Температура Води
Не Реагирует На Поток Воды И Вледствие — Не Начинает Греть Воду	Напор Воды Очень Хороший, Хоть Прибавляй, Хоть Убавляй, Водонагреватель Не Реагирует И Не Начинает Нагревать Воду.
Термостат	Сгорел
Ошибка 2	Короткое Замыкание
Ошибка Ее	Все Работает Но На Табло Ее
Ошибка А02	Ошибка А02
Сгорел Тэн	Как Его Снять Не Могу Разобраться
Впг-18 Колонка Nova Tec	При Открытии Крана Горячей Воды Нет Розжига
Ошибка Е5	Не Греет Воду
Течет Вода По Ночам Из Сбросного Клапана	Холодная Вода Под Давлением 4 Атмосферы. По Ночам Давление Может Повышаться. Течет Вода Из Сбросного Клапана.. Если Отключить Подачу Воды Сброс Воды Прекращается. Какое Максимальное Давление Может Быть Указано На Сбросном Клапане. За Ночь Вытекает Больше
Болер Pv-50L Оазис	Начал Ставить Новый Болер От Выхода Горячей Воды Выпадает Трубка Подачи Горячей Воды Что Делать?
Не Включается Основная Горелка	После Непродолжительной Работы Произошёл Сильный Хлопок После Этого Колонка Не Включается Искровой Разряд Есть
	Ошибка Е1
Ошибка Е 4
Греется Провод	Постоянно Греется Провод, Даже При Низкой Температуре Нагрева И Начинает Перегорать
Утечка Воды На Вводах	Капает Вода

В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.

ПАНАМАСТЕР

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Лубянский проезд д.15

Телефон:

74993504031

Сайт:

n/a

Время работы
Ежедневно: с 10⁰⁰ до 19⁰⁰

ГОРСЕРВИС

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Проезд Одоевского 2а

Телефон:

74957887739

Сайт:

n/a

Время работы
Круглосуточно

СОЛОСЕРВИС

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Каширское шоссе, Д.26, кор.3

Телефон:

74959915852

Сайт:

n/a

Время работы
Будни: с 10⁰⁰ до 19⁰⁰
Суббота: выходной
Воскресенье: выходной

ТЕХНОЛОГИЯ ТЕПЛА

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул. Юрия Селенского, 13/12

Телефон:

79648861824

Сайт:

n/a

Время работы
Круглосуточно

МАСТЕРСКАЯ НА НАГОРНОЙ

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул.Нагорная, д. 24, кор. 2

Телефон:

74959915883

Сайт:

n/a

Время работы
Будни: с 11⁰⁰ до 19⁰⁰
Суббота: с 11⁰⁰ до 17⁰⁰
Воскресенье: выходной

Инструкция по эксплуатации для водонагревателя AquaVerso ER, ES

Инструкция по эксплуатации для водонагревателя AquaVerso ER, ES

Комплектующие для водонагревателя

Тэны для водонагревателя

Термостаты для водонагревателя

Аноды для водонагревателя

Уплотнительные прокладки для водонагревателя

Описание ЭВН и технические характеристики

Электроводонагреватель (далее по тексту ЭВН) предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих магистраль холодного водоснабжения с рабочим давлением не менее 0,05 МПа и не более 0,6 МПа. Водонагреватели имеют внутренний бак с покрытием из мелкодисперсионной эмали.



Серия	ER, ES
Емкость	35 — 55 — 85 — 105 л
Напряжение	230 V ~
Мощность	1,5 кВт
Шнур с штепселем	+
Диаметр патрубков	1/2″
Защита при тепловом расширении	+
Защита от перегрева	+
Положение бака при установке	Вертикально (V)
Световая индикация	+
Регулятор температуры	+
Класс защиты	IPX4
Срок гарантии на внутренний бак	1 год



Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики водонагревателя без предварительного уведомления.



Объем,  (л)	Время нагрева AT = 45 °C	Постоянные суточные потери, (кВт/24 ч)	Фактическое годовое потребление электроэнергии (кВт/ч)*  (*на постоянные суточные потери)
35	1 час 10 минут	1,11	406,3
55	1 час 50 минут	1,4	511,29
85	2 часа 50 минут	1,6	582,72
105	3 часа 30 минут	1,81	661,67



Комплект поставки

1. Водонагреватель 1 шт.

2. Предохранительный клапан типа GP. 1 шт.

3. Руководство по эксплуатации 1 шт.

4. Упаковка 1 шт.

Информация о месте нанесения и способе определения даты изготовления:

Дата выпуска изделия закодирована в уникальном серийном номере, расположенном на идентификационной табличке (стикере), расположенной в нижней части на корпусе изделия. Серийный номер изделия состоит из тринадцати цифр. Третья и четвертая цифра серийного номера — год выпуска, пятая и шестая — месяц выпуска, седьмая и восьмая — день выпуска ЭВН.

Эксплуатация и установка

Все сантехнические и электромонтажные работы по монтажу, пуску в эксплуатацию и ремонту водонагревателя должны проводиться квалифицированными специалистами. Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества.

Необходимо руководствоваться следующими правилами при установке и эксплуатации водонагревателя:

• не эксплуатировать водонагреватель без заземления;

• не эксплуатировать водонагреватель без предохранительного клапана;

• не включать водонагреватель в электрическую сеть, если он не заполнен водой;

• не сливать воду из водонагревателя, если он подключен к электросети;

• не проводить сервисных работ с включенным в электросеть водонагревателем;

• не производить сервисное обслуживание водонагревателя, используя запасные части, не рекомендованные изготовителем водонагревателя;

• защищать водонагреватель от попадания в него механических примесей, присутствующих в воде, путем установки стандартных бытовых фильтров очистки;

• не использовать воду из водонагревателя для приготовления пищи.

Все правила эксплуатации электроприборов и требования по подключению к водопроводу, существующие в вашем регионе, должны быть соблюдены. Не блокируйте сток воды. ЭВН должен быть заземлен, заземление должно быть изолировано и находится в легко доступном месте.

Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей водонагревателя, необходимо производить монтаж ЭВН в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и ни в коем случае не размещать под ЭВН предметы, подверженные воздействию воды. При размещении ЭВН в незащищенных помещениях необходимо установить под ЭВН защитный поддон с дренажем в канализацию. Поверхность, на которой он будет установлен, должна выдерживать вес наполненного водой водонагревателя. Водонагреватель должен быть установлен в помещении, в котором поддерживается комнатная температура.

Рекомендуется устанавливать водонагреватель как можно ближе к месту использования горячей воды, чтобы сократить потери тепла в трубах. Для обеспечения возможности технического обслуживания водонагреватель должен быть установлен таким образом, чтобы расстояние от той его части, на которой расположены патрубки холодной/горячей воды, защитная крышка, до ближайшей поверхности, было не менее 0,5 метра. Схема установки водонагревателя показана на Рис. 1

Рис. 1: 1 — ЭВН, 2 — патрубок горячей воды, 3 — патрубок холодной воды, 4 — сливной вентиль, 5 — предохранительный клапан, 6 — дренаж в канализацию.

Предохранительный клапан из комплекта водонагревателя обязательно должен быть установлен на патрубке подачи холодной воды водонагревателя. Предохранительный клапан необходимо регулярно открывать с целью избавления от осадка и предупреждения его блокировки. Подавать холодную воду в водонагреватель необходимо через стандартный бытовой фильтр очистки воды (например, фильтр- грязевик), установленный в магистрали до предохранительного клапана, чтобы избежать загрязнения как внутреннего бака водонагревателя, так и предохранительного клапана. Загрязнение предохранительного клапана может привести к выходу его из строя, что в свою очередь может привести к нарушению нормальной работы водонагревателя. Во время работы водонагревателя вода может просачиваться из выпускной трубы предохранительного клапана для сброса излишнего давления, что происходит в целях безопасности водонагревателя. Эта выпускная труба должна оставаться открытой для атмосферы и быть установлена постоянно вниз и в незамерзающей окружающей среде.

Необходимо обеспечить отвод воды из выпускной трубы предохранительного клапана в канализацию.

Если давление в водопроводной магистрали превышает 0,6 МПа, то на входе перед предохранительным клапаном необходимо установить соответствующий редукционный клапан (не входит в комплект поставки водонагревателя).

Перед подключением водонагревателя к электрической сети убедитесь, что её параметры соответствуют тем, на которые рассчитан водонагреватель. Перед подключением водонагревателя к электрической сети бак должен быть заполнен водой. Специалист, производящий установку, должен объяснить, как использовать ЭВН и как не подвергнуться опасности.

Следует обращать внимание детей, на то чтобы они не играли с ЭВН.

ЭВН не предназначен для эксплуатации лицами (включая детей) с ограниченными физическими, осязательными, или психическими способностями, а также лицами не умеющими пользоваться ЭВН, за исключением случаев, когда это происходит под наблюдением или согласно инструкциям от лиц, отвечающими за безопасность ЭВН.

Описание ЭВН

ТЭН служит для нагрева воды, а термостат обеспечивает возможность регулировки температуры нагрева до +74°С(±5°). Регулировка осуществляется с помощью ручки регулятора, расположенной на крышке водонагревателя. Термостат также содержит термовыключатель -устройство защиты ЭВН от перегрева, которое отключает ТЭН от сети при превышении температуры воды свыше 93°С (±5°).

(В процессе эксплуатации корпус ЭВН может нагреваться). Контрольная лампа на защитной крышке прибора индицирует режим работы ЭВН: светится при нагревании воды и гаснет при достижении установленной температуры. Магниевый анод предназначен для нейтрализации воздействия электрохимической коррозии на внутренний бак.

 Срабатывание термовыключателя не является дефектом ЭВН и возврат его в рабочее состояние осуществляется потребителем самостоятельно.

Установка сливного вентиля в соответствие с Рис. 1 необходима для упрощения слива воды из бака при техническом обслуживании.

Техническое обслуживание

Техническое обслуживание водонагревателя должно производиться лицензированным специалистом в соответствии с инструкциями, изложенными в данном руководстве. При возникновении трудностей в эксплуатации ЭВН, либо при возникновении неполадок в работе водонагревателя обратитесь за помощью к квалифицированному специалисту. Проведение регулярного технического обслуживания максимально продлит срок эксплуатации водонагревателя.

Чтобы обеспечить долгую службу ЭВН необходимо заменять магниевый анод и удалять накипь с ТЭНа не реже одного раза в год.

Если шнур питания поврежден, то его необходимо заменить шнуром питания поставляемым производителем, либо сервисным центром.

Слив воды. С помощью выключателей на корпусе отключить водонагреватель, после чего вынуть вилку электрического шнура из розетки. Чтобы избежать ожога горячей водой при её сливе из бака, необходимо открыть кран горячей воды смесителя и дождаться когда из него потечет холодная вода, и оставить его открытым. После этого перекрыть вентилем поступление холодной воды в бак. Повернув ручку на предохранительном клапане слить воду из бака в канализацию.

Утилизация

Все составные части водонагревателя изготовлены из материалов, допускающих, в случае необходимости, экологически безопасную его утилизацию, которая должна происходить в соответствии с нормами и правилами той страны, где проживает покупатель.

Транспортировка и хранение электроводонагревателей

Транспортировка и хранение электроводонагревателей осуществляется в соответствии с манипуляционными знаками на упаковке:

 — необходимость защиты груза от воздействия влаги;

 — хрупкость груза, условие осторожного обращения;

 — рекомендованный температурный диапазон хранения груза: от +10°С до +20°С;

 — правильное вертикальное положение груза;

Гарантия изготовителя

Производитель устанавливает срок гарантии на водонагреватель 1 год, при этом сроки гарантии на составные и комплектующие изделия следующие:

на водосодержащую емкость (внутренний бак) — см. таблицу

на прочие составные части (нагревательный элемент, термостат, лампочки-индикаторы, уплотнительные прокладки, индикатор температуры, предохранительный клапан) — 1 год.

Срок гарантии исчисляется от даты продажи ЭВН. При отсутствии или исправлении даты продажи и штампа магазина срок гарантии исчисляется от даты выпуска ЭВН. Претензии в период срока гарантии принимаются при наличии гарантийного талона с отметками фирмы-продавца и идентификационной таблички на корпусе ЭВН.

Претензии в период гарантийного срока принимаются при наличии данного руководства с отметками фирмы-продавца и идентификационной таблички на корпусе ЭВН.

Гарантия распространяется только на водонагреватель. Ответственность за соблюдение правил установки и подключения лежит на покупателе (в случае самостоятельного подключения) либо на монтажной организации, осуществляющей подключение.

При установке и эксплуатации водонагревателя потребитель должен соблюдать требования, обеспечивающие безотказную работу прибора в течение гарантийного срока:

• выполнять меры безопасности и правила установки, подключения, эксплуатации и обслуживания, изложенные в настоящей инструкции;

• исключить механические повреждения от небрежного хранения, транспортировки и монтажа;

• исключить повреждения прибора от замерзания в нём воды;

• использовать для нагрева в водонагревателе воду без механических и химических примесей;

• эксплуатировать ЭВН с исправно работающем предохранительным клапаном из комплекта поставки ЭВН.

Изготовитель не несёт ответственность за недостатки, возникшие вследствие нарушения потребителем правил установки, эксплуатации и технического обслуживания водонагревателя, изложенных в настоящем руководстве, в т.ч. в случаях, когда эти недостатки возникли из-за недопустимых параметров сетей (электрической и водоснабжения), в которых эксплуатируется ЭВН, и вследствие вмешательства третьих лиц.

Ремонт или замена составных частей и комплектующих в пределах срока гарантии не продлевают срок гарантии на ЭВН в целом. Установка, электрическое подключений и первое использование ЭВН должно быть произведено квалифицированным специалистом.

Инструкции для водонагревателей

Как правильно выбрать недорогой электрический водонагреватель Бойлер

• водонагреватели
• Как подобрать материал и объем бака?
• Как выбрать мощность ТЭНа
• Механическое или электронное управление?
• Требуется ли наличие магниевого анода?
• Преимущества накопительных водонагревателей

Довольно много людей пользуются водонагревателями, но не все купили нужный прибор под свои нужды. Правильно подобранный нагреватель будет долго радовать горячей водой. Покупка неподходящего прибора может сильно «потрепать нервы» в дальнейшем постоянной нехваткой воды, медленным нагревом или негабаритным бойлером. Поэтому определить какой электронагреватель лучше стоя в магазине Леруа Мерлен очень сложно.

Водонагреватели

Именно благодаря наличию в квартире или доме водонагревателя Вы можете пользоваться горячей водой круглый год, не зависимо от ЖКХ. Также хорошо всегда иметь резервный водонагреватель с сезонным отключением горячей воды и для этого можно подобрать недорогой вариант. В магазине Леруа Мерлен можно найти два типа обогревателей – проточный, накопительный и комбинированный, отличающиеся принципом работы, размерами и требованиями к электропроводке.

Подбор водонагревателей в Леруа Мерлен

Основные производители накопительных водонагревателей: Ariston, Gorenje, Thermex, Heateq, Polaris, Zanussi, Electrolux.

Ariston производят достаточно качественные устройства, корпус которых имеет качественные материалы, стильный внешний вид и другие преимущества. Отличительной особенностью Аристон является наличие ЭКО, Распылителей с возбудителями, а также наличие защитных эмалированных баков. Обогреватели серии Ariston Ti-Share оснащены расширенной защитой от ржавчины, за счет установки дополнительного магниевого анода. Минимальный и максимальный объем баков 30 и 100 литров соответственно. Максимальная мощность награва — 2 кВт. Средняя цена Аристон – 7000 рублей. Водонагреватели этой фирмы имеют неоднозначные отзывы среди пользователей.

Водонагреватели Gorenje также хорошо зарекомендовали себя среди пользователей. Производитель предлагает огромный выбор моделей, отличающихся размерами и способом установки дополнительных опций. Модели GBFU оснащены сухим теном и магниевым анодом, обеспечивающим защиту от ржавчины. Smart Series имеет функцию запоминания действий пользователя, благодаря чему вода будет нагреваться именно в тот момент, когда это необходимо. устройства включают ряд моделей на 30, 50, 80 и 100 литров. Максимальная мощность равна тене 2 кВт. средняя стоимость 7000-8000 руб. Водонагреватели Gorenje имеют хорошие отзывы среди пользователей.

Thermex Изготовьте баки водонагревателя из нержавеющей стали, что, безусловно, является хорошим решением. Thermex представляет широкий ассортимент, младшая модель комплектуется баком емкостью 10 литров, старшая – рекордными 300 литрами. Мощность самого объемного из котлов 4,5 кВт. Тут дизайн Thermex подкачал, аппарат выглядит довольно потрепанным, особенно это будет бросаться в глаза самым объемным моделям. Thermex производит качественное оборудование, о чем говорят хвалят в Интернете. Стоимость такого котла сильно зависит от его мощности и мощности (от трех до пары десятков тысяч рублей).

Heateq Отличаются низкой ценой. Достаточно дешевые модели могут иметь хороший объем бака и внушительную мощность, но будут лишены дополнительной защиты от ржавчины, ЭКО и прочих подобных функций. Как правило, Heateq предлагает хороший выбор и высокое качество по доступной цене. Объем и мощность котлов достаточно стандартны. У этой фирмы есть один серьезный недостаток — аппарат не всегда соответствует своим техническим характеристикам.

Водонагреватели Polaris оснащен керамическим ТЭНом, что обеспечивает отличную безопасность, благодаря отсутствию контакта металла с водой. Но такое решение несколько сокращает срок службы ТЭНа, в результате чего ТЭН может выйти из строя несколько раньше, чем аналог с металлическим ТЭНом.

Zanussi производят достаточно стандартные водонагреватели, на них установлен самый обычный ТЭН, стенки бака обработаны эмалью, что обеспечит защиту от ржавчины. В общем — обычный ничем не примечательный аппарат, способный служить долго. Средняя цена котла — около 5000 руб.

Electrolux Изготавливать свои водонагреватели из нержавеющей стали, несколько безопаснее, чем использование защитной эмали. К тому же ничем примечательным не отличается, устройства имеют достаточно стандартный дизайн, материал тена зависит от выбранной модели. Размеры баков ничем и не выделяются.

На удивление даже самый простой и дешевый накопительный водонагреватель Aquaverso на 50 литров продается на складе и имеет стоимость 2563 руб. Он надежен и идеален летом в квартире и на даче. А при правильной эксплуатации и подключении хватает лет на 5 как раз. Хотя иногда отзывы неоднозначны, утеплитель пользуется большим спросом.

Выбор плоских водонагревателей в Леруа Мерлен

Отправляясь в магазин за водонагревателем, покупатель будет обескуражен огромным выбором приборов. К выбору стоит подойти с максимальной ответственностью, Вам нужно будет обратить внимание на многие вещи.

Электрический водонагреватель подключат практически везде, где есть электричество. Но тут необходимо обратить внимание на качество проводки в доме. Если проводка в ужасном состоянии, стоит проложить прямой крепкий провод от распределительного щитка. Если вы не можете определиться с выбором водонагнетателя, аппарат дополнительно изучается.

Общий принцип работы. По сути это бочка Тан.

Важно использовать обратный предохранительный клапан, иначе бак сломается!

Как подобрать материал и объем бака?

Объем резервуара для воды следует выбирать, исходя из собственных потребностей, но есть некоторые рекомендации по этому поводу. Для установки кухни обязательно ставьте самый большой котел, потому что он занимает много места, чего на кухне часто не хватает. Для мытья посуды достаточно ТЭНа с баком в 30-50 литров (можно и меньше, но в этом случае воды может и не хватить). В ванную комнату стоит брать объем бачка побольше (80-100 литров), особенно это касается больших семей. Будет очень неприятно, если теплой воды не хватит, полностью помыться.

В качестве материала баков в накопительных котлах применяют нержавеющий металл, применяя обычную металлическую защитную эмаль, или нержавеющую сталь, покрытую эмалью. Лучшим выбором будет последний вариант, но такой котел может стоить дороже своих более простых собратьев.

Как выбрать мощность ТЭН

Если вы живете в современном доме с качественной и мощной электропроводкой, Вы можете выбрать любое устройство вывода. конечно, более мощный котел будет стоить несколько дороже, чем аналоги меньшей мощности. При подборе устройства в старую квартиру или дом стоит отказаться от самых мощных водонагревателей (выше 2 кВт), так как старая проводка не выдерживает высокого напряжения, что может привести к внезапным отключениям электроэнергии или даже возгоранию провода.

По выбору материала утеплителя четких рекомендаций нет. Керамический нагреватель устранит риск короткого замыкания, в случае случайного контакта с водой. А вот керамика менее надежна, что может сократить срок службы котла.

Механическое или электронное управление?

механическое управление (с помощью обычных кнопок и переключателей), надежнее и дешевле электронное. А вот котлы с электронным управлением имеют более приятный вид, так как у них нет выступающих органов управления. Старая добрая надежная механика и в ремонте легче и дешевле в ремонте.

Требуется наличие магниевого анода?

Как минимум желательно. Если вода не слишком высокой жесткости, достаточно одного стержня в бойлере, чтобы защитить от коррозии стенки бака и другие важные детали водонагревателя. В регионах с очень жесткой водой стоит обратить внимание на варианты с двумя и более жилами.

Преимущества накопительных водонагревателей

• Огромный ассортимент, так что подберем устройство, наиболее соответствующее потребностям.
• Низкие требования к электропроводке.
• Низкое энергопотребление.
• Вода долго сохраняет температуру.
• Более высокая температура отопительной воды.
• Низкая стоимость.

Недостатки накопительных бойлеров

• Самые мощные и литражные водонагреватели занимают внушительное место, в некоторых квартирах не получится разместить самый объемный водонагреватель.
• Несмотря на внешний приятный вид, при монтаже на открытом пространстве трубу трудно спрятать.
• Нагрев воды занимает много времени.

Заключение . Несмотря на недостатки моделей выбрать электрический водонагреватель можно, даже самый недорогой при правильной эксплуатации и обслуживании прослужит долгие годы. В большинстве случаев все прибамбасы это рекламная наценка, так как гарантийный срок одинаковый.

Пошаговый ремонт водонагревателей «Термекс» своими руками

Очень часто во время переезда или при возникновении неисправности люди сталкиваются со сложной задачей, ведь нужно разобрать водонагреватель. Не забывайте, что любой котел нуждается в частой регулярной чистке и замене защиты. В большинстве случаев люди не хотят переплачивать деньги или ждать мастера, поэтому пытаются решить проблему самостоятельно. Изначально может показаться, что разборка котла – довольно сложная задача, но это ошибочное мнение.

Загрязнение котла

Разбор водонагревателей различных марок

Разбирать устройство можно аккуратно, зная производителя и следуя четкой пошаговой инструкции.

Водонагреватель Термекс

Поскольку все водонагреватели имеют практически одинаковую систему, можно подумать, что разбирать их нужно по одной и той же схеме. Но производители добавляют некоторые свои детали и функции, поэтому у каждой компании свой алгоритм:

1. Перекрыть подачу воды. В большинстве случаев под котлом есть кран или вентиль, который необходимо закрыть.
2. Обесточить котел, после чего его необходимо отключить от электричества.
3. С помощью плоской отвертки снимите защитную крышку. В некоторых случаях и на некоторых моделях она сидит туго, поэтому нужно выполнять те движения, которые производятся при открытии консервы.
4. С помощью индикаторной отвертки проверьте наличие электрического тока в котле. Если все сделано правильно, лампочка в отвертке не загорится.
5. Слить воду из водонагревателя, для этого есть пошаговый алгоритм, о котором вы можете узнать посмотрев видео на различных ресурсах.
6. Сделайте снимок схемы подключения, чтобы потом не перепутать провода. После выстрела можно приступать к отсоединению проводов.
7. Гайки крепления ТЭНа и термостата следует откручивать по одной. Это необходимо для того, чтобы застоявшаяся в емкости вода постепенно стекала.
8. Протрите нагревательный элемент и термостат сухой тканью.

Анализ завершен.

Схема котла Термекс

Водонагреватель Ariston

Процедура:

1. Обесточить устройство, отключив его от источника питания.
2. Снимите защитную крышку, которая крепится гайками.
3. Далее следует отключить три кабеля: 1 — фаза, 2 — ноль, 3 — земля. Делается это с помощью индикаторной отвертки. Первые два провода освобождают термостат, поэтому его можно легко вытащить из трубки.

Далее алгоритм разбора котла Аристон аналогичен ранее представленному производителем.

Защитный кожух

Водонагреватель Polaris

В большинстве случаев люди предпочитают бойлеры Polaris. Порядок разбора следующий:

1. Отключить котел от электросети.
2. Слить бойлер. Вам нужно получить доступ к крану, который удаляет горячую воду из резервуара.
3. Далее следует отключить термостат, в данном случае он не фиксируется, а просто устанавливается на клеммник.
4. Следующим шагом будет слив оставшейся воды из бака.
5. Отвинтите фиксирующую скобу и извлеките нагревательный элемент из накопительного бака под правильным углом.

Схема водонагревателя Polaris

Водонагреватель Electrolux

Порядок действий:

1. Если предыдущие водонагреватели нельзя было снять со стены, то в данном случае без него не обойтись. Поэтому первым шагом алгоритма является снятие котла со стены. Перед этим обязательно нужно слить из него всю воду.
2. Снятый котел необходимо перевернуть вверх дном со снятой с него арматурой и защитным кожухом.
3. Далее по очереди нужно начать снимать термостаты, блок питания термометра, сам термометр, открутить все гайки до одной, и в итоге снять фланец крепления ТЭНа.
4. Затем выньте нагревательный элемент. Дальнейшие действия зависят от причины разборки котла. Если прибор был разобран по причине поломки, то следует заменить ТЭН, если котел просто нуждался в чистке, то все детали необходимо протереть сухой тряпкой и удалить различные загрязнения, такие как налет и ржавчина .

Водонагреватель Гарантем

Алгоритм действий:

1. Первый пункт алгоритма разбора водонагревателя Гарантем, как и в большинстве случаев, это отключение электроэнергии.
2. Далее слейте воду из бойлера. Чтобы вода текла из двух кранов и сливалась максимально, общий квартирный кран следует перекрыть, чтобы вода могла вытекать без проблем.
3. Следующий пункт — работа с разными проводами. Демонтируем клеммы с контактов ТЭНа.
4. Откручиваем винт с заземляющим проводом, затем винт фиксатора шнура питания, а также винт защитного блока.
5. Удалите из паза все датчики защиты и термостат.
6. Далее нужно открутить последние пять болтов, и приступить к разборке внутренностей и, например, чистке.

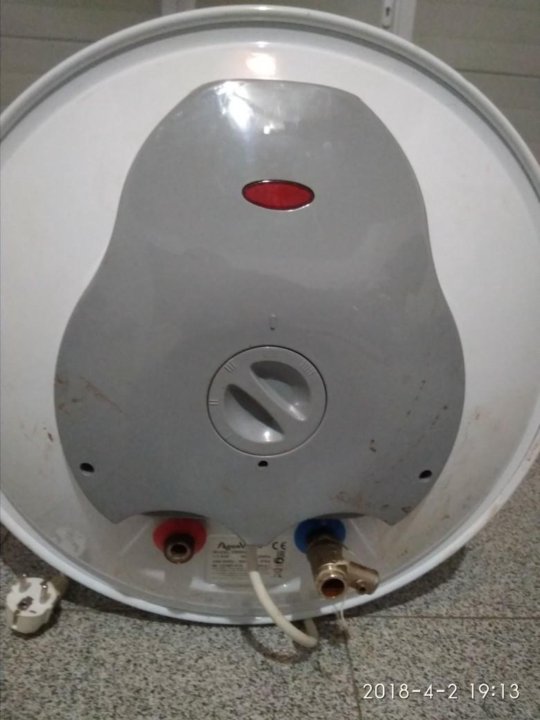

Водонагреватель АКВАВЕРСО

Алгоритм разбора данного водонагревателя очень похож на алгоритм разбора бойлера Термекс, с которым можно ознакомиться в начале статьи. Только в этом случае воду из котла необходимо сливать сразу после отключения электричества.

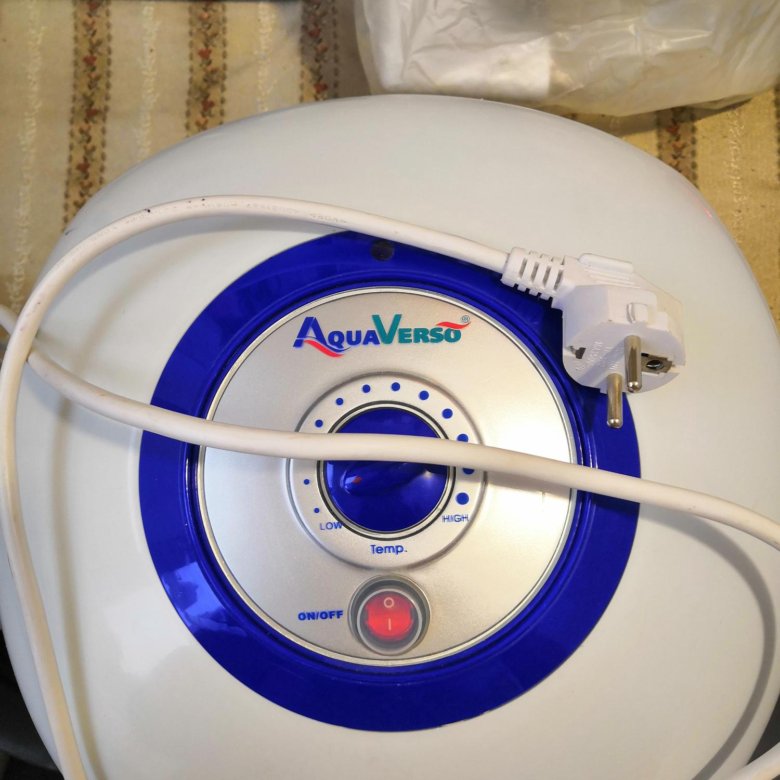

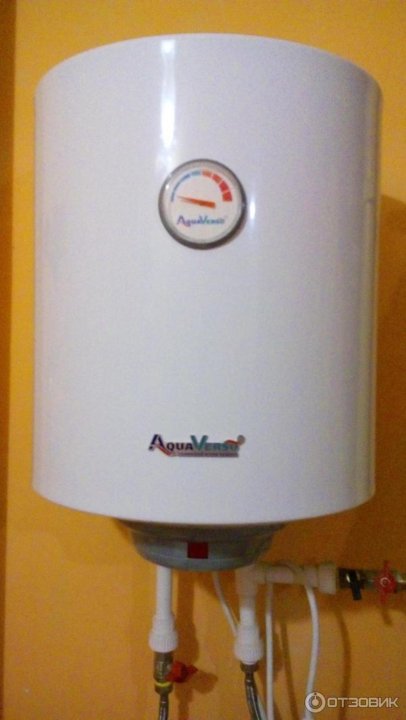

Бойлер Акваверсо

Водонагреватель Атмор

Этот тип водонагревателя не рекомендуется ремонтировать самостоятельно, так как производители настроили его настолько тонко, что самостоятельное вмешательство может привести к серьезной поломке и вам придется платить за ремонт в разы больше денег, чем за чистку и разборку.

Были случаи, когда самостоятельное проникновение в котлы Атмор приводило к короткому замыканию в электропроводке, к пожарам, поражению электрическим током или полной поломке водонагревателя.

Водонагреватель Superlux

Котел SuperLuxe можно разобрать, используя схему разборки котла Electrolux. Эти типы полностью идентичны, поэтому парсинг, установка и все остальное у них одинаковые.

Водонагреватель Goranje

Процедура:

1. Отключите устройство от сети.
2. Слейте воду из нагревателя.
3. Сначала снимите крышку. В большинстве случаев люди не могут его снять и даже сломать, так как он пластиковый. Снять его очень просто, подденьте снизу отверткой и отодвиньте переднюю панель на себя.
4. Далее потяните ручку, которая регулирует температуру. Так как ручка ничем не закреплена, сделать это будет достаточно просто. Открутите два винта, и крышку можно будет снять.
5. Следующий шаг — отсоединить все провода, запутаться в них будет очень сложно, так как они все разной длины и в собранном виде каждый идеально встает на свое место.
6. Далее нужно открутить фланец, который держится на шести гайках, и приступить к очистке котла изнутри.

Важно! При очистке котла и его компонентов ни в коем случае нельзя использовать наждачную бумагу, щетки и многое другое, что может повредить поверхность. Не стоит натирать до блеска каждую деталь, а особенно внутреннюю часть самого бойлера, накипь на стенках водонагревателя защищает его от коррозии, поэтому избавляться от него нежелательно. Для очистки деталей используйте обычную ткань из микрофибры.

Водонагреватель Epico

Алгоритм действий:

1. Для начала необходимо отключить котел от сети. Слейте воду и снимите обратный клапан.
2. Снимите крышку, которая крепится двумя болтами рядом с патрубками.
3. Вытащите термостат, это очень легко сделать, нужно только сдвинуть его вниз. Если провода мешают, то их нужно снять с клемм.
4. Далее следует слить остатки воды и накипи в емкость и можно будет достать все оставшиеся детали.

Водонагреватель Haier

В этом случае лучше обратиться к профессионалам, так как это очень проблематично, и обычному человеку будет сложно в этом разобраться.

Чистка водонагревателя

Также есть большое количество других моделей водонагревателей, например Timberk, Stiebel Eltron, AEG и многие другие. Все они чем-то отличаются друг от друга, размером, цветом, сложностью схемы.

Неизолированные змеевики в проточных водонагревателях

Неизолированные змеевики накопительных водонагревателей представляют серьезную угрозу для жизни человека. Категорически запрещается устранять неисправность нагревательного элемента простой намоткой нихромовой проволоки на стержень.

Конструкция проточного водонагревателя принципиально отличается от накопительного водонагревателя: бака как такового нет, ТЭН помещен в емкость чуть больше самого ТЭНа, выполненную из меди. Устройство оснащено двумя степенями защиты: термостат, поддерживающий температуру воды; датчик протока, отключающий ТЭН при прекращении подачи воды.

Электричество и вода — не шутки, когда речь идет о человеческих жизнях. Запрещается, как иногда пишут, помещать неизолированные нихромовые спирали в медные баки, которые часто соединяют с медными трубами. Это называется убийством по неосторожности.

Наконец-то аргумент читателям! Он специально покрыт нихромовой керамикой для уменьшения образования накипи. Металл является непревзойденной основой для отложения солей. Он не случайно снабжен инертной оболочкой.

Инструменты для разборки и сбора водонагревателей

Для разборки устройства требуется небольшое количество инструментов, в большинстве случаев они есть дома у каждого человека, поэтому никаких дополнительных затрат не потребуется.

Перед тем, как приступить к разборке водонагревателя, необходимо заранее подготовить все инструменты и разложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.

Список необходимых инструментов:

• Индикаторная отвертка.
• Крестообразная и плоская отвертки (зависит от винтов, которыми ввинчиваются детали).
• Разводной ключ.
• Набор гаечных ключей.
• Нож и ножницы.
• Буксир.
• Салфетка из микрофибры для протирки внутренних частей и деталей.

Необходимые инструменты

Газовые проточные водонагреватели

Устройства требуют регулярного обслуживания: смазки внутренних клапанов для предотвращения утечек газа и воды. Подвижные штанги периодически смазывают, заменяют резиновые или силиконовые прокладки.

При проведении работ вентили закрыты. После обработки узлы промывают, чтобы обеспечить герметичность соединений.

При переводе водонагревателя на новый вид газа банальная регулировка давления не дает нужного результата. Приходится покупать новые комплектующие, например, сопло запальной горелки. Без дополнительной регулировки водяной клапан работает некорректно: сильный поток газа может сжать пружину, а при отсутствии подачи воды газ продолжит поступать на основную горелку.

Главный плюс проточных водонагревателей – компактность. Но в то же время эти бытовые приборы потребляют большое количество электроэнергии. Это связано с таким высоким энергопотреблением, иногда достигающим 15 кВт. Проточные водонагреватели относятся к классу надежных и долговечных устройств, поломки случаются редко (иногда из-за производственного брака). Следует знать, что ремонт проточного водонагревателя можно выполнить своими руками, достаточно знать алгоритм их поиска и приобрести необходимые инструменты.

Ремонт водонагревателя своими руками

Разборка предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Этот клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому нужно правильно его установить, чтобы при включении котел не взорвался и начал правильно работать, то есть нагревать воду, а не только прогнать через себя.

Каждый котел имеет свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан представляет собой простой кусок трубы с небольшой ручкой, с помощью которой будет регулироваться давление внутри котла. Клапан можно легко снять и установить обратно, но делать это нужно правильно во избежание поломки и других неприятных ситуаций.

Клапан предохранительный

Устройство и принцип действия

Ремонтные работы своими руками невозможны без понимания устройства и принципа работы устройства, поэтому кратко рассмотрим, что он из себя представляет и как работает Термекс функции проточного водонагревателя.

Устройство

Водонагреватель состоит из следующих элементов:

• Вход холодной воды для подключения к водопроводу.

•
  Бак (50л, 80л, 100л), покрытый стеклофарфором, препятствующим образованию накипи и ржавчины на его стенках.
• Вертикальный анод (магниевый штифт) служит для предотвращения коррозии нагревательного элемента и других металлических частей внутри бака.
• Фланец — стальной крепежный элемент, на который крепятся ТЭН, термостат и анод. При необходимости он легко снимается и обеспечивает доступ для замены неисправных деталей.
• Выход горячей воды.
• Термостат с двумя степенями защиты — от перегрева и от сухого пуска.
• Внешний корпус изготовлен из высококачественной стали, покрытой порошковой эмалью. Между ним и баком находится теплоизоляционный слой, препятствующий охлаждению воды.

Принцип работы обогревателя

Итак, как же все это работает. Поступающая в бак вода (от 50 литров) нагревается с помощью ТЭНа и поднимается в верхнюю часть, где находится патрубок для забора теплой воды.

При открытии водозаборного крана, например, на кухне, давление в баке падает и через подводящий патрубок в него поступает холодная вода, вытесняя через водозабор нагретую воду. Холодная вода нагревается и поднимается вверх.

Принцип работы водонагревателя

Температура плавно регулируется с помощью встроенного термостата в диапазоне до +75°С. Терморегулятор сконструирован таким образом, что при наборе достижения температуры воды в баке отключает нагрев, а после снижения температуры на несколько градусов ниже заданной включает, то есть автоматически управляет процессом…

Кроме того, предусмотрено аварийное отключение, если по какой-либо причине вода нагреется до +80 — 85°С.

Прослойка между внутренним баком и наружным корпусом полностью заполнена пенополиуретаном, с толщиной от 18 до 40 мм (в зависимости от модели). Благодаря этому потери тепла минимальны – около 1 градуса за 2 часа.

Катод принимает на себя электрохимическую коррозию и, таким образом, значительно продлевает срок службы ТЭНа — ТЭНа, но при этом быстрее изнашивается и поэтому для надежной работы всего водонагревателя необходим регулярно заменять его новым. Расчетный срок службы катода – 6 месяцев непрерывной эксплуатации.

Стоит отметить обязательное наличие обратного клапана на патрубке подвода холодной воды, выполняющего предохранительные функции. Когда подача воды в водопровод остановлена, он не даст воде вылиться в трубу, кроме того, он является регулятором давления в баке.

Если давление превысит максимально допустимое, оно будет сброшено через сливное отверстие клапана. При отсутствии клапана возможна опасная деформация внутреннего корпуса из-за перепадов давления в водопроводе и одновременно его ускоренная коррозия.

Отключение от сети

Важным и основным элементом разборки водонагревателя является отключение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает бойлер , но и всех находящихся рядом, ведь если котел взорвется, то потери будут значительными.

Даже при отключенном устройстве от сети необходимо проверить наличие тока в проводах с помощью индикаторной отвертки, так как при сливе воды может произойти короткое замыкание проводов и начнется пожар.

Разобрать водонагреватель, почистить его внутри или отремонтировать не составит труда, если следовать четким инструкциям, которые приложены в специальной книге. Если документы на котел утеряны, то алгоритм разбора можно найти в Интернете в различном виде: в письменном, образцовом и т.д. Но не забывайте, что есть и такие модели котлов, проникновение в которые возможно только по специалист, так как разработчики сделали внутреннюю систему сложной для понимания обычными людьми.

Базовые системы управления проточными водонагревателями

Прежде чем приступить к ремонту проточного водонагревателя своими руками, следует разобраться в его устройстве и принципе работы. Основные элементы проточного водонагревателя:

• ТЭН — ТЭН.
• Реле давления.
• Датчик температуры.

Кроме того, в схеме должны быть провода с разной маркировкой, а также кнопка включения прибора и регулировки температуры воды (в более дорогих моделях). Производители водонагревателей очень часто используют стандартную схему управления, включая в нее новые элементы.

2 схемы управления водонагревателем

Выше приведены схемы устройств разных моделей проточных водонагревателей. Как видите, в этих водонагревателях предусмотрены ТЭНы, к которым электрический ток проходит через реле контроля температуры, прессостат и выключатель. Оба реле в цепи имеют защитную функцию и отключают сеть, если какой-либо из параметров не соответствует действительности. Переключатель используется для регулировки рабочей мощности устройства.

Нижний контур дополнительно оснащен электронной платой, управляющей устройством. В обеих схемах предусмотрено устройство защитного отключения

Помимо фазного и нулевого проводников, здесь также предусмотрено заземляющее соединение. Схема простая, можно подключить самостоятельно с помощью индикаторной отвертки для определения приходящей фазы и нуля.

Схема управления водонагревателем Thermex

Вышеприведенная схема практически ничем не отличается от предыдущей. Немного другое расположение элемента, но функционал остался прежним. 2 нагревательных элемента позволяют более или менее нагревать жидкость. За их работу отвечает реле, сигнал на которое подает ранее установленный термостат.

Дополнительным элементом в этой схеме является датчик считывания, который подключается к реле. Нагревательные элементы могут включаться в автоматическом режиме.

Выводы и полезное видео по теме

Подробное видео по диагностике состояния, обслуживанию и самостоятельному ремонту бытовых водонагревателей можно посмотреть здесь:

Ремонт водонагревателя не так уж сложен, если речь идет о замене некоторых его элементов. В случае серьезной поломки разумнее будет обратиться в специализированный сервисный центр. Правильное использование устройства и его своевременное техническое обслуживание избавит вас от многих проблем и затрат.

Вы давно занимаетесь ремонтом водонагревателей и хотите дополнить наш материал полезными советами и профессиональными секретами по устранению разного рода поломок? Или вы впервые столкнулись с неисправностью и никак не можете найти ее причину? Пишите свои комментарии, задавайте вопросы, делитесь своим мнением под статьей.

Обзор компактного электрического водонагревателя в виде крана — характеристики и стоимость. Электрическая насадка на кран для нагрева воды является своего рода переносным водонагревателем: кран устанавливается и демонтируется за пару минут, чтобы при необходимости снова занять свое место, когда удобно помыть посуду или взять душ под теплой водой другими способами по каким-то причинам невозможен…

Что такое тепловая защита в проточном водонагревателе

Проточные водонагреватели оснащены элементами тепловой защиты — датчиками контроля температуры. При неисправности датчика вода в приборе быстро достигает высокой температуры, соответственно увеличивается и давление. Повреждению может подвергнуться как сам водонагреватель, так и нагревательные элементы – ТЭНы.

Пример датчика температуры для котла

Датчик контроля температуры работает, прерывая электрическую цепь при достижении определенной температуры воды. Самый обычный датчик перегрева (как электрический, так и газовый) срабатывает при 60°С. После чего вода остывает, датчик включает электрическую цепь, и нагрев жидкости начинается заново.

Помимо основного датчика, контролирующего температуру, также установлен дополнительный. Несет функцию резервного отключения цепи при выходе из строя основного датчика. Резервный элемент разомкнет цепь при 90°С. Следует помнить, что резервный датчик необходимо включать вручную, так как в автоматическом режиме он не работает. Обычно его включают заменой основного.

Как заменить датчик температуры

Датчик температуры обычно устанавливается как можно ближе к выходу воды. Крепится к корпусу четырьмя болтами или винтами с внутренним шестигранником. Некоторые модели термодатчиков имеют разборный корпус, что позволяет не покупать новый датчик, а восстановить старый самостоятельно.

Процедура замены датчика температуры:

• Слить воду.
• Снимите четыре болта или винта. Для винтов нужно использовать шестигранную или фигурную отвертку, для болтов подходящий гаечный ключ.
• Снимите провода, предварительно пометив их маркером. Провод крепится к клеммам датчика винтами. Следует помнить, что перед началом работы водонагреватель необходимо отключить от сети.
• Снять старый датчик и установить на его место новый, закрепить болтами или винтами. Необходимо приобрести точно такой же элемент, иначе места крепления могут не совпадать.
• Подсоедините провода и правильно затяните контакты.
• Залейте воду и включите водонагреватель. Проверьте его функционирование.

Ремонтируем проточный водонагреватель сами

И есть ли аналоги этим делителям? Или только оригинальный поиск? Все разделы Инструкции О сайте Контакты Зарабатывай. Отзывы и комментарии. Профилактика как способ избежать проблем Не только владельцы домов обеспечивают себя автономным горячим водоснабжением. Слив Так как качественный слив является залогом успешного исхода всей операции, остановимся на нем подробнее. Его придется открутить разводным ключом и слить всю воду.
