Водогрейные котлы наружного размещения – 05. Котлы стальные универсальные наружного размещения типа КСУВ 40-500 кВт — БЫТОВЫЕ КОТЛЫ — Каталог статей

Котлы наружные КСВ

  "Ростовский Завод Специальных Сплавов"  производит  с высоким уровнем качества котлы стальные водогрейные наружного размещения КСВ-40, КСВ-100, КСВ-150, КСВ-500  мощностью от 36 до 500 кВт. Котлы, в зависимости от устанавливаемой горелки могут работать  как на природном газе, так и на дизельном топливе. Площадь отапливаемого помещения (при высоте 2,5-3,5 м.) в зависимости от модели котла составляет   от 200 до 5000 кв. м.

                 Котел наружный КСВ предназначен для отопления административно-промышленных зданий, жилых домов и сооружений различного назначения (школ, детских садов, лечебных учреждений, общежитий, офисных зданий, автосалонов, торговых центров, складов, мастерских, цехов промышленных предприятий и т.д.).

                Благодаря особенностям конструкции наши

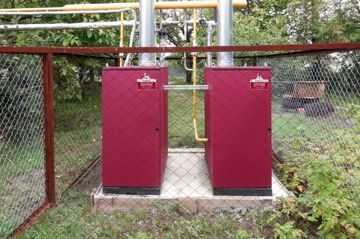

котлы устанавливаются вблизи здания  на открытых площадках, без дополнительного строительства специализированных помещений и не требуют установки систем пожаротушения и газоанализаторов.  Могут использоваться в системах отопления с естественной и принудительной циркуляцией теплоносителя.

                Котлы наружного размещения или котлы для наружной установки
оборудуются по необходимости атмосферной газовой горелкой (УТГ -Россия),  дутьевой газовой горелкой , либо дутьевой горелкой на жидком топливе (Weishaupt - Германия, Baltur - Италия, Riello- Италия). В комплектации с атмосферной газовой горелкой КОТЛЫ являются энергонезависимыми.
               Котлы КСВ работают в автоматическом режиме и не требуют постоянного присутствия  специально обученого  персонала,а так же в процессе эксплуатации не подлежат обязательному контролю Ростехнадзора.

                Высокий КПД (86 - 92 %) в котлах наружного размещения КСВ

достигается за счет конструктивных особенностей обеспечивающих максимальное сгорание топлива,максимальный теплоотбор и минимальные потери. Для изготовления теплообменника применяются  стальные бесшовные трубы высокого качества, что обеспечивает длительный срок службы котлов. Корпус котла  выполнен из прочного стального листа с защитным покрытием и утеплен современными теплоизоляционными  материалами.
              С ценами на  котлы  можно ознакомиться позвонив по бесплатному телефону 8 (800) 350-1853 или сделав запрос  обратного звонка на сайте.

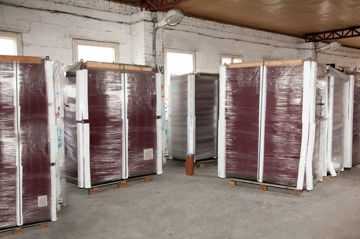

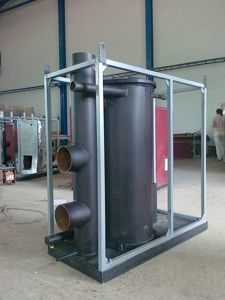

        Производство котлов выполняется на современном оборудовании. По желанию заказчика котлы производятся в различном исполнении. В соответствии с потребностями заказчика котлы наружного размещения комплектуются двухстенной системой дымоходов типа "сэндвич", которая представляет собой сооружение, состоящее из двух труб различного диаметра (внешней и внутренней). Расстояние между ними заполнено негорючим теплоизоляционным материалом, изготовленным из высококачественного базальтового волокна.  Благодаря такой конструкции системы дымоходов обеспечивается быстрый нагрев внутренней трубы, что в свою очередь, позволяет в короткий  срок, после начала работы котла, поднять температуру в дымоходе выше точки росы и избежать образования конденсата.

        Так же  котлы КСВ могут комплектоваться панелью управления котлом -ПУКСВ, посредством которой осуществляется контроль за работой котла, а так же управление режимами работы горелки.

       Данный вариант установки котлов очень удобен, он позволяет не только экономить пространство, но и является одним из перспективных вариантов установки, что позволяет взглянуть на отопление по новому при проектировании коммуникаций Вашего объекта.

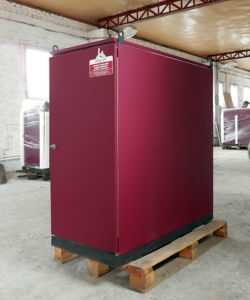

Котел наружный КСВ производства "Ростовский Завод Специальных Сплавов" (ООО "РЗСС")

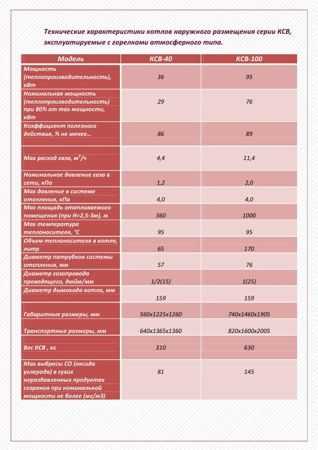

          Скачать характеристики                    Скачать характеристики

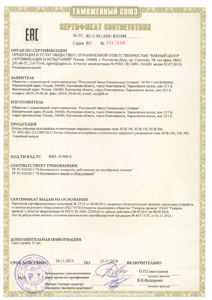

                        Товар сертифицирован.



            Скачать                                      Скачать

Преимущества:

- не нуждаются в  специально оборудованном помещении, располагаются на открытой площадке вблизи здания.

- не требуют установки систем пожаротушения, газоанализаторов и т.п.

- работают в автоматическом режиме, не требует постоянного присутствия и специального  обучения обслуживающего персонала.

- высокий КПД от 86 до 92 %.

- работают как на природном газе, так и на дизельном топливе.

- энергонезависимые (в комплектации с газовой атмосферной горелкой).

- используются в системах с естественной и принудительной циркуляцией.





Кроме этого мы предлагаем следующие товары и услуги:

    - изготовление металлоконструкций;
    - рубка на гильотине, вальцовка, гибка;
    - плазменная резка;
    - цветное литье;
    - механическая обработка.

xn--g1area.xn--p1ai

Сдвоенные котлы наружного размещения RS-H (мини котельные), мощностью от 80 до 800 кВт.

   Назначение водогрейных специализированных сдвоенных котлов наружного размещения RS-H - это обогрев жилых домов и промышленных помещений. Они используются для обустройства мини котельных, где в качестве теплоносителя используется горячая вода. Котел наружного размещения выполнен в утепленном корпусе из металла. Стены такого блока изготавливаются из металлических сэндвич панелей, утепленных базальтовым волокном, толщина которого составляет 50 мм. Для максимального удобства обслуживания и  ремонтных работ передние и задние  стенки блока выполняются открывающимися. При этом оператор может контролировать состояние мини котельной  с  удаленного пульта. В случае непредвиденных обстоятельств котел сразу выключается в авто режиме, при этом подается сигнал на удаленный пульт управления.

   Такие мини котельные располагаются у стенки здания либо находятся на определенном расстоянии от него. Трубопроводы  заводятся через стенку здания. Наружные котлы RS-H имеют по одному теплообменнику на каждый контур, где используется две открытые топки, каждая из которых оборудуется газовой горелкой без принудительного давления. Вода делает круговые движения по трубкам теплообменника со скоростью до 2 метров  в секунду. Так же котлы наружного размещения серии RS H являются уличными котлами.

   К преимуществам таких котлов можно отнести то, что они могут работать не на полную мощность. При желании можно включить лишь одну половину котла или же две одновременно. Такие сдвоенные водогрейные котлы RS-H позволяют варьировать свою работу, в зависимости от необходимой потребляемой тепловой мощности. Они представляют собой своеобразную удачную модель мини-котельной.

   Монтаж, эксплуатацию, а также наладку тепловых мини котельных должны осуществлять специализированные организации. Наша компания «БорКотлоМаш» выполняет все вышеперечисленные работы по общепринятым нормам безопасности. Мастера выполнят установку отопительного оборудования быстро и качественно, а на котел будет выдана гарантия.

 Скачать каталог котлов наружного размещения RS-H

borkotlomash.ru

Конденсационный водогрейный котел наружного размещения

Изобретение относится к области производства водогрейных котлов, использующих скрытую теплоту парообразования за счет дополнительного улавливания энергии при конденсации водяных паров. Технический результат - снижение стоимости котла. Конденсационный водогрейный котел наружного размещения содержит газогорелочное устройство, теплообменник, трехходовой кран с прямой и обратной линиями, дымовую трубу, при этом у основания дымовой трубы установлен люк для чистки сажи и конденсатоотводящая трубка, а прямая линия соединена с вертикальным стояком системы отопления здания, которая содержит разводящие стояки с приборами отопления, обратную линию системы отопления и циркуляционный насос. Котел в нижней внутренней части дымовой трубы снабжен теплообменником конденсатной части, при этом внутри теплообменника конденсатной части установлен обтекатель, выполненный с возможностью равномерного распределения потока дымовых газов, верхняя часть теплообменника конденсатной части соединена с обратной линией системы отопления, содержащей деаэрационно-расширительный бак и грязевой фильтр, а нижняя часть теплообменника соединена с обратной линией котла. 2 ил.



Область техники, к которой относится изобретение

Изобретение относится к области производства водогрейных котлов, в частности к конденсационным водогрейным котлам наружного размещения, использующих скрытую теплоту парообразования паров воды в дымовых газах за счет дополнительного улавливания энергии при конденсации водяных паров.

Уровень техники

Известна котельная установка, содержащая снабженный контактными воздухонагревателем и экономайзером котел, параллельно подключенный подводящей и отводящей линиями к греющим трактам тепловой сети и поверхностного теплообменника, нагревающий тракт которого соединен с контактным воздухонагревателем и снабжен регулятором расхода, а экономайзер сообщен с подводящей линией котла, установка содержит также датчик температуры воздуха (см. а.с. SU № 1666855, кл. F 22 D 1/36).

Недостатком данной котельной установки являются высокие затраты на ее производство.

Известна водогрейная универсальная котельная установка, состоящая из водогрейного отопительного котла, содержащего газогорелочное устройство, газоход, патрубки греющей и обратной воды, верхнего барабана, в который вмонтирована система горячего водоснабжения, выполненная в виде многоходового скоростного водоводяного подогревателя, содержащего пучки латунных трубок, разделенных по концам камеры и расположенных последовательно снизу вверх (см. пат. RU № 2133925, кл. F 24 Н 1/22).

Недостатком данной котельной установки является высокая стоимость получения тепла.

Наиболее близким по технической сущности и достигаемому положительному эффекту и принятым авторами за прототип является водогрейный котел наружного размещения, содержащий газогорелочное устройство, теплообменник котла, трехходовой кран с прямой и обратной линиями, дымовую трубу, при этом у основания дымовой трубы установлен люк для чистки сажи и конденсатоотводящая трубка, а система отопления здания содержит вертикальный стояк, соединенный с прямой линией котла, деаэрационно-расширительный бак, разводящие стояки с приборами отопления, обратной линии системы отопления, циркуляционный насос, грязевой фильтр (см. Конденсационный водогрейный котел, РГУ - M1 руководство по эксплуатации Са 2. 574.023.РЭ ОАО «Завод Староруссприбор», 175200 г. Старая Русса, Новгородская область, ул. Минеральная, 24).

Недостатками данного водогрейного котла являются его высокая стоимость и затраты на производство тепла, невысокий КПД.

Раскрытие изобретения

Задачей предлагаемого изобретения является разработка конденсационного водогрейного котла наружного размещения, обладающего снижением стоимости производства водогрейных котлов и затрат на производство тепла за счет производства дополнительного теплообменника из нержавеющей стали, сам же водогрейный котел выполняется из традиционных материалов, что значительно удешевляет стоимость котла, а также использованием скрытой теплоты парообразования паров воды в дымовых газах с увеличением КПД котла за счет дополнительного улавливания энергии при конденсации водяных паров.

Технический результат, который может быть получен с помощью предлагаемого изобретения, сводится к удешевлению производства водогрейных котлов и получению тепла.

Технический результат достигается с помощью конденсационного водогрейного котла наружного размещения, содержащего газогорелочное устройство, теплообменник котла, трехходовой кран с прямой и обратной линиями, дымовую трубу, при этом у основания дымовой трубы установлены люк для чистки сажи и конденсатоотводящая трубка, а система отопления здания содержит вертикальный стояк, соединенный с прямой линией котла, деаэрационно-расширительный бак, разводящие стояки с приборами отопления, обратной линии системы отопления, циркуляционный насос, грязевой фильтр, при этом котел в нижней внутренней части дымовой трубы дополнительно снабжен теплообменником конденсатной части, внутренняя часть которого выполнена по концентрическим и винтовым сечениям и обтекателем, установленным внутри теплообменника, выполненным с возможностью равномерного распределения потока дымовых газов по концентрическим и винтовым сечениям, при этом обратная линия системы отопления соединена с верхней частью теплообменника конденсатной части, а нижняя часть теплообменника соединена с обратной линией котла.

Краткое описание чертежей

На фиг.1 дан конденсационный водогрейный котел наружного размещения, теплообменник конденсатной части, установленный в нижней части дымовой трубы.

На фиг.2 - то же, конденсационный водогрейный котел наружного размещения и его соединение с системой отопления.

Осуществление изобретения

Конденсационный водогрейный котел 1 наружного размещения содержит газогорелочное устройство 2, теплообменник 3 котла 1, трехходовой кран 4 с прямой и обратной линиями 5, 6 соответственно, дымовую трубу 7, при этом у основания дымовой трубы 7 установлены люк 8 для чистки сажи и конденсатоотводящая трубка 9, а прямая линия 5 соединена с вертикальным стояком 10 системы отопления здания, которая содержит разводящие стояки 11 с приборами 12 отопления, обратную линию 13 системы отопления и циркуляционный насос 14, при этом котел 1 в нижней внутренней части дымовой трубы 7 снабжен теплообменником 15 конденсатной части, внутри теплообменника 15 установлен обтекатель 16, выполненный с возможностью равномерного распределения потока дымовых газов, при этой верхняя часть теплообменника 15 конденсатной части соединена с обратной линией 13 системы отопления, содержащей деаэрационно-расширительный бак 17 и грязевой фильтр 18, а нижняя часть теплообменника 3 соединена с обратной линией 6 котла 1.

Конденсационный водогрейный котел наружного размещения работает следующим образом.

Газогорелочное устройство 2 внутри котла 1 вырабатывает тепло, которое улавливает теплообменник 3 котла 1, при этом отработанные дымовые газы удаляются за счет естественной тяги дымовой трубы 7 в атмосферу, причем дымовые газы омывают теплообменник 15 конденсатной части, установленный в нижней внутренней части дымовой трубы 7, равномерно распределяясь, по концентричным и винтовым сечениям с помощью обтекателя 16, теплоноситель из теплообменника 3 котла 1 через трехходовой кран 4 поступает по прямой линии 5 котла 1 в вертикальный стояк 10 и через деаэрационно-расширительный бак 17 в разводящие стояки 11 системы отопления здания с приборами 12 отопления, отдав тепло и охладившись, теплоноситель по обратной линии 13 системы отопления здания с помощью циркуляционного насоса 14 через грязевой фильтр 18 подается в верхнюю часть теплообменника 15 конденсатной части, где подогревается отработанными дымовыми газами и далее поступает в обратную линию 6 котла 1, так как температура в теплообменнике 15 конденсатной части ниже «точки росы» на поверхностях теплообменника 15 конденсатной части, выполненного из гофрированной нержавеющей стали, при этом основная конструкция котла 1 выполняется из традиционных материалов, образуется конденсат, который стекает по внутренней поверхности дымовой трубы 7, минуя теплообменник 3 котла 1, попадает в основание дымовой трубы 7 и через конденсатоотводящую трубку 9 удаляется из кондесационного водогрейного котла 1 наружного размещения.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

- удешевление производства водогрейного котла;

- удешевление производства тепла;

- повышение КПД котла на 10-15% за счет использования скрытой теплоты парообразования паров воды в дымовых газах и дополнительного улавливания энергии при конденсации водяных паров.

Конденсационный водогрейный котел наружного размещения, содержащий газогорелочное устройство, теплообменник котла, трехходовой кран с прямой и обратной линиями, дымовую трубу, при этом у основания дымовой трубы установлен люк для чистки сажи и конденсатоотводящая трубка, а прямая линия соединена с вертикальным стояком системы отопления здания, которая содержит разводящие стояки с приборами отопления, обратную линию системы отопления и циркуляционный насос, отличающийся тем, что котел в нижней внутренней части дымовой трубы снабжен теплообменником конденсатной части, при этом внутри теплообменника конденсатной части установлен обтекатель, выполненный с возможностью равномерного распределения потока дымовых газов, при этом верхняя часть теплообменника конденсатной части соединена с обратной линией системы отопления, содержащей деаэрационно-расширительный бак и грязевой фильтр, а нижняя часть теплообменника соединена с обратной линией котла.

www.findpatent.ru

Конденсационный водогрейный котел наружного размещения

Изобретение относится к области производства водогрейных котлов, в частности к конденсационным водогрейным котлам наружного и внутреннего размещения, использующих скрытую теплоту парообразования паров воды в дымовых газах с увеличением КПД, за счет дополнительного улавливания тепловой энергии при конденсации водяных паров. Технический результат сводится к удешевлению тепла и повышению эффекта использования конденсации как при естественной, так и при принудительной циркуляции теплоносителя с сохранением работоспособности котла при выключении электроэнергии. Для получения указанного технического результата предлагается котел, содержащий гидротеплоизолированный корпус, с основанием дымовой трубы, два теплообменника, которые соединены параллельно по прямоточной схеме снизу вверх и выполненных из разнородных материалов. Наружный теплообменник выполнен, например, из углеродистой стали, а внутренний - из некорродирующих материалов. 1 з.п. ф-лы, 1 ил.



Изобретение относится к области производства водогрейных котлов, в частности к конденсационным водогрейным котлам наружного и внутреннего размещения, использующих скрытую теплоту парообразования паров воды в дымовых газах с увеличением КПД, за счет дополнительного улавливания тепловой энергии при конденсации водяных паров.

Уровень техники

Известна котельная установка, содержащая снабженный контактными воздухонагревателем и экономайзером котел, параллельно подключенный подводящей и отводящей линиями к греющим трактам тепловой сети и поверхностного теплообменника, нагревающий тракт которого соединен с контактным воздухонагревателем и снабжен регулятором расхода, а экономайзер сообщен с подводящей линией котла, установка содержит также датчик температуры воздуха (см. а.с. SU №1666855, кл. F22D 1/36).

Недостатком данной котельной установки является высокая стоимость получения тепла.

Известен водогрейный котел наружного размещения, содержащий газогорелочное устройство, теплообменник котла, трехходовой кран с прямой и обратной линиями, дымовую трубу, при этом у основания дымовой трубы установлен люк для чистки сажи и конденсатоотводящая трубка, а система отопления здания содержит вертикальный стояк, соединенный с прямой линией котла, деаэрационно-расширительный бак, разводящие стояки с приборами отопления, обратной линии системы отопления, циркуляционный насос, грязевой фильтр (см. Конденсационный водогрейный котел, РГУ-M1 руководство по эксплуатации Са 2.574.023. РЭ ОАО «Завод Староруссприбор», 175200, г.Старая Русса, Новгородская область, ул. Минеральная, 24).

Недостатком данного водогрейного котла является его высокая стоимость и затраты на производство тепла, невысокий КПД.

Наиболее близким по технической сущности и достигаемому положительному эффекту и принятым авторами за прототип является конденсационный котел наружного размещения, содержащий газогорелочное устройство, теплообменник котла, трехходовой кран с прямой и обратной линиями, дымовую трубу, при этом у основания дымовой трубы установлен люк для чистки сажи и конденсатоотводящая трубка, а прямая линия соединена с вертикальным стояком системы отопления здания, которая содержит разводящие стояки с приборами отопления, обратную линию системы отопления и циркуляционный насос, при этом котел в нижней внутренней части дымовой трубы снабжен теплообменником конденсатной части, причем внутри теплообменника конденсатной части установлен обтекатель, выполненный с возможностью равномерного распределения потока дымовых газов, при этом верхняя часть теплообменника конденсатной части соединена с обратной линией системы отопления, содержащей деаэрационно-расширительный бак и грязевой фильтр, а нижняя часть теплообменника соединена с обратной линией котла (см. пат. RU №2395042, кл. F24H 1/00).

Недостатком данного котла являются большие габариты, а также его полная зависимость от электрической энергии, так как при отсутствии электрической энергии останавливается циркуляционный насос, система отопления выключается.

Раскрытие изобретения

Задачей предлагаемого изобретения является разработка конденсационного водогрейного котла наружного размещения, обладающего удешевлением тепла, повышением эффекта использования конденсации как при естественной, так и при принудительной циркуляции теплоносителя с сохранением работоспособности котла при выключении электроэнергии.

Технический результат, который может быть получен с помощью предлагаемого изобретения, сводится к удешевлению тепла и повышению эффекта использования конденсации как при естественной, так и при принудительной циркуляции теплоносителя с сохранением работоспособности котла при выключении электроэнергии.

Технический результат достигается с помощью конденсационного водогрейного котла наружного размещения, содержащего гидротеплоизолированный корпус с основанием дымовой трубы, содержащим сажесборник и устройство для предотвращения задувания пламени газогорелочного устройства, прямой и обратный патрубки, воздухозаборную решетку, при этом конденсационный водогрейный котел установлен внутри гидротеплоизолированного корпуса и состоит из, по крайней мере, двух теплообменников, соединенных параллельно по прямоточной схеме снизу вверх, при этом наружный и внутренний теплообменники выполнены из разнородных материалов.

В конденсационном водогрейном котле наружного размещения, наружный теплообменник выполнен, например, из углеродистой стали, а внутренний теплообменник выполнен из некорродирующих материалов.

Таким образом, технический результат достигается за счет того, что теплообменник котла выполнен в виде частей - теплообменников из некорродирующих материалов с устройством сбора и удаления конденсата и теплообменника из обычных материалов, содержащего топку с газогорелочным устройством, прямым и обратным патрубками, при этом все теплообменники соединены по параллельной прямоточной схеме движения теплоносителя снизу-вверх, что позволяет получить эффект конденсации как при насосной, так и при естественной циркуляции.

Краткое описание чертежей

На чертеже дан конденсационный водогрейный котел наружного размещения, общий вид, разрез.

Осуществление изобретения

Конденсационный водогрейный котел наружного размещения состоит из гидротеплоизолированного корпуса 1, внутри которого установлен водотрубный котел 2 внутреннего размещения, основания 3 дымовой трубы (не показана), при этом водотрубный котел 2 внутреннего размещения содержит газогорелочное устройство 4 и, по крайней мере, два теплообменника 5, 6, которые соединены параллельно по прямоточной схеме снизу вверх и выполненных из разнородных из материалов, при этом наружный теплообменник 5 выполнен, например, из углеродистой стали, а внутренний теплообменник 6 - из некорродирующих материалов, теплообменника 7, выполненного из обычных материалов, при этом теплообменники 5, 6, 7 соединены по параллельной прямоточной схеме движения теплоносителя, а теплообменник 7 содержит поддон 8 для сбора конденсата с конденсатоотводящей трубкой 9, прямой патрубок 9 и обратный патрубок 11, сажесборник 12, при этом по оси теплообменников 5 и 6 установлен обтекатель 13, а основание 3 дымовой трубы содержит люк 14 для чистки сажи и устройство 15 для предотвращения задувания пламени газогорелочного устройства 4 обратным потоком, воздухозаборную решетку 16 для поступления воздуха на сгорание.

Конденсационный водогрейный котел наружного размещения работает следующим образом.

Холодный наружный воздух поступает через водозаборную решетку 16, омывает сажесборник 12 и в подогретом состоянии поступает в газогорелочное устройство 4, где, смешиваясь с газом, сгорает, при этом дымовые газы омывают обтекатель 13, теплообменники 5 и 6 и верхнюю часть теплообменника 7, собираются в сажесборнике 12 и через основание 3 дымовой трубы удаляются в атмосферу, причем при сильных порывах ветра и возникновении обратной тяги устройство 15 для предотвращения задувания пламени газогорелочного устройства 4 под воздействием обратного потока приоткрывается, уменьшая вероятность задувания газогорелочного устройства 4, люк 14 используют для периодической чистки сажи, при этом теплоноситель по обратному патрубку 11 поступает в водотрубный котел 2 внутреннего размещения и параллельными потоками через теплообменники 7, 6, 5 поднимается вверх под воздействием давления насоса (не показан) или естественной циркуляции, где потоки объединяются и по прямому патрубку 10 поступают в систему отопления здания (не показана), а теплоноситель, поступающий в теплообменник 7, нагревается излучением факела газогорелочного устройства 4 до температуры выше «точки росы» в его верхней части и при смывании этой части дымовыми газами, на его поверхности не происходит конденсатообразования, что и позволяет выполнить его из обычных материалов, при этом теплоноситель, поступающий в теплообменники 5 и 6, имеет температуру ниже «точки росы» и на их поверхностях происходит активное конденсатообразование, конденсат собирается в поддоне 8 для сбора конденсата и по конденсатоотводящей трубке 9 удаляется из котла, таким образом достигается удешевление производства тепла конденсационного водогрейного котла наружного размещения и осуществление конденсационного режима работы котла как при насосной, так и при естественной циркуляции теплоносителя, причем насосную циркуляцию осуществляют насосом, имеющим в два раза меньшую производительность, так как разница температур между прямым и обратным патрубками 10 и 11 может составить 30-40 град., вместо обычных 20 град.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

- удешевление производства тепла;

- повышение КПД котла на 10-15% за счет использования скрытой теплоты парообразования паров воды в дымовых газах и дополнительного улавливания энергии при конденсации водяных паров;

- повышение эффекта использования конденсации как при естественной, так и при принудительной циркуляции теплоносителя с сохранением работоспособности котла при выключении электроэнергии.

1. Конденсационный водогрейный котел наружного размещения, содержащий гидротеплоизолированный корпус с основанием дымовой трубы, содержащим сажесборник и устройство для предотвращения задувания пламени газогорелочного устройства, прямой и обратный патрубки, воздухозаборную решетку, отличающийся тем, что конденсационный водогрейный котел установлен внутри гидротеплоизолированного корпуса и состоит из, по крайней мере, двух теплообменников, соединенных параллельно по прямоточной схеме снизу вверх, при этом наружный и внутренний теплообменники выполнены из разнородных материалов.

2. Конденсационный водогрейный котел наружного размещения по п.1, отличающийся тем, что наружный теплообменник выполнен, например, из углеродистой стали, а внутренний теплообменник выполнен из некорродирующих материалов.

www.findpatent.ru

Эско - Индустрия Котлы наружного размещения

Котлы наружного размещения (далее «КНР») – это водогрейные водотрубные котлы в утепленном металлическом блоке, которые предназначены для обеспечения теплом жилых домов, административных зданий, гостиниц, библиотек, пансионатов, почтовых отделений, детских садов, школ, складов, производственных помещений, коровников, птицефабрик, торговых центров и т. д.

Современные модели котлов наружного размещения оснащены целым рядом автоматики управления и безопасности, которые машинально блокируют аварийную ситуацию, предотвращая опасность на объекте, и позволяют работать без постоянного участия обслуживающего персонала.

КНР намного компактнее, чем крупногабаритные традиционные котельные, и не требуют дополнительного помещения, что сокращает возможные расходы на их строительство. Кроме того, затраты на эксплуатацию данного котельного оборудования также сравнительно невелики.

Котлы наружного размещения ESKO представлены широким диапазоном мощностей от 40 кВт до 1 МВт, однако, более высокая мощность доступна по индивидуальному запросу заказчика.

КНР работают на низком давлении газа до 0,4 Мпа, максимальная температура воды достигает 95°С. Кроме того, данный вид отопительного оборудования очень экологичен, по сравнению с традиционными котельными и имеют минимальную концентрацию вредных выбросов NOx.

Особенности котлов наружного размещения «ESKO»:
1. Теплообменник выполнен из оребренных труб, которые позволяют повысить эффективность теплообмена, снизить сопротивление по току и уменьшить металлоемкость теплообменного оборудования;
2. Спиральные турболизаторы из жаропрочной стали повышают теплообмен и позволяют достичь максимальное значение КПД котла ,до 92%;
3. Котел имеет резервное насосное оборудование, позволяющее избежать аварийной остановки КНР, автоматически включаясь в работу.
4. КНР может работать не только на природном, но и на сжиженном газе, что позволяет ему обеспечивать теплом не только в городах, но и отдаленных уголках России, где нет ни газа, ни электричества.
5. Данное оборудование имеет утепленные сендвич-панели (50 мм), поэтому КНР можно использовать даже при очень низких температурах.
6. Котел оснащен автоматическим электронным розжигом горелки, что позволяет ему работать в режиме "старт-стоп", без участия обслуживающего персонала.
7. Модуляция пламени горелки позволяет добиться оптимальной мощности в зависимости от потребления тепла для нагрева воды, при минимальном аэродинамическом сопротивлении, которое обеспечивает наименьшие шумы и вибрации во время работы КНР.
8. Имеет усиленный каркас блок-модуля, что позволяет выдерживать большие нагрузки, а также помогает избегать деформации при транспортировке, погрузке и разгрузке котла наружного размещения.
9. Нестираемое алюминиевое напольное покрытие обладает отличными антикоррозийными свойствами, небольшим весом и высокой износоустойчивостью, обеспечивает хорошую устойчивость к негативным воздействиям окружающей среды.

Выбирая котлы наружного размещения ESKO, вы получаете:

  • высококачественное российское оборудование от производителя;
  • широкий ассортимент наружных котлов различной мощности: от 40 до 1000 кВт;
  • резервное насосное оборудование;
  • возможность удаленного управления посредством GSM-связи;
  • качественная автоматика;
  • горелочное оборудование, способное работать в различных атмосферных условиях;
  • возможность установки котла как снаружи, так и внутри.
  • утепленный блок-модуль из сендвич-панели, 50 мм
  • срок службы 10 лет;
  • пуско-наладочные работы и доставка в подарок*
  • сжатые сроки производства;

Позвоните нам прямо сейчас по тел: +7 (495) 374-70-80 или оставьте Онлайн заявку - наши менеджеры свяжутся с Вами в течение часа и предложат лучшую цену на котлы наружного размещения на рынке!

esko-industry.ru

Котел наружного размещения

Изобретение относится к области производства водогрейных котлов, в частности к котлам наружного размещения, и может быть использовано в автономных системах отопления с принудительной и естественной циркуляцией теплоносителя. Технический результат, который может быть получен с помощью предлагаемого изобретения, сводится к увеличению мощности котла и снижению затрат на производство тепла. Котел наружного размещения состоит из одного теплогидроизолированного корпуса, внутри которого установлены один над другим два - нижний и верхний, жаротрубные теплообменники, каждый из которых снабжен обратной и прямой линиями, и которые выполнены трехходовыми, причем каждый жаротрубный теплообменник снабжен своей дутьевой горелкой, при этом нижний жаротрубный теплообменник содержит один патрубок дымовых газов, а верхний жаротрубный теплообменник содержит два патрубка дымовых газов разного диаметра, установленных с возможностью объединения с помощью газохода в одну трубу, нижний жаротрубный теплообменник содержит сажесборник, а на патрубок дымовых газов верхнего теплообменника смонтирована дымовая труба, при этом этот патрубки имеет увеличенное сечение, равное сечению дымовой трубы. 1 ил.



Область техники, к которой относится изобретение

Изобретение относится к области производства водогрейных котлов, в частности, к котлам наружного и внутреннего размещения, и может быть использовано в автономных системах отопления с принудительной и естественной циркуляцией теплоносителя.

Уровень техники

Известен конденсационный котел наружного размещения, содержащий газогорелочное устройство, теплообменник котла, трехходовой кран с прямой и обратной линиями, дымовую трубу, при этом у основания дымовой трубы установлен люк для чистки сажи и конденсатоотводящая трубка, а прямая линия соединена с вертикальным стояком системы отопления здания, которая содержит разводящие стояки с приборами отопления, обратную линию системы отопления и циркуляционный насос, при этом котел в нижней внутренней части дымовой трубы снабжен теплообменником конденсатной части, причем внутри теплообменника конденсатной части установлен обтекатель, выполненный с возможностью равномерного распределения потока дымовых газов, при этом верхняя часть теплообменника конденсатной части соединена с обратной линией системы отопления, содержащей деаэрационно-расширительный бак и грязевой фильтр, а нижняя часть теплообменника соединена с обратной линией котла (см. пат. RU №2395042, МПК F24Н 1/00, опубл. 20.07.2010 г.).

Недостатком данного котла является высокая стоимость получения тепла, невысокий КПД.

Известен конденсационный котел наружного размещения, содержащий гидротеплоизолированный корпус, внутри которого установлены газогорелочное устройство, жаротрубный теплообменник с прямой и обратной линиями, коаксиальный дымоход, соединенный с дымовой трубой, при этом он дополнительно снабжен конденсационным теплообменником и центробежным вентилятором, при этом коаксиальный дымоход с конденсационным теплообменником установлены за жаротрубным теплообменником в основании дымовой трубы, а в верхней части гидротеплоизолированного корпуса, за жаротрубным теплообменником установлен центробежный вентилятор с возможностью преодоления сопротивления движения дымовых газов в коаксиальном дымоходе (см. пат. RU №2449225, МПК F24Н 1/00, опубл. 27.04.2012 г.).

Недостатком данного котла является невысокая мощность котла и высокие затраты на производство тепла.

Наиболее близким по технической сущности и достигаемому положительному эффекту и принятый автором за прототип является котел наружного размещения, содержащий гидротеплоизолированный корпус с размещенным внутри теплообменником котла с топкой, с прямой и обратной линиями, основанием дымовой трубы, дутьевой горелкой, решеткой для поступления наружного воздуха, при этом металлическая поверхность топки теплообменника котла дополнительно снабжена защитной пластиной, установленной в топке напротив дутьевой горелки.

В котле защитная пластина выполнена из огнеупорного керамического волокна (см. пат. RU №142278, МПК F24Н 1/00, опубл. 27.06.2014 г.).

Недостатками данного котла являются его невысокая мощность и высокие затраты на производство тепла.

Раскрытие изобретения

Задачей предлагаемого изобретения является разработка котла наружного размещения, обладающего увеличением мощности котла и снижением затрат на производство тепла.

Технический результат, который может быть получен с помощью предлагаемого изобретения, сводится к увеличению мощности котла и снижению затрат на производство тепла.

Технический результат достигается с помощью котла наружного размещения, содержащего теплогидроизолированный корпус, жаротрубный теплообменник, прямую и обратную линию, дутьевую горелку, дымовую трубу с патрубком, воздухозаборную решетку, при этом он дополнительно снабжен вторым жаротрубным теплообменником, причем жаротрубные теплообменники выполнены трехходовыми, каждый снабжен своей дутьевой горелкой, и установлены один над другим в едином теплогидроизолированном корпусе, при этом в нижнем жаротрубном теплообменнике выполнен один патрубок дымовых газов, а в верхнем - два патрубка дымовых газов разного диаметра, с возможностью объединения с помощью газохода в одну трубу.

Таким образом, технический результат достигается за счет того, что в одном теплогидроизолированном корпусе размещены один над другим два жаротрубных теплообменника, выполненные трехходовыми, объединенные газоходами в одну трубу, при этом каждый жаротрубный теплообменник имеет свою дутьевую горелку, прямую и обратную линии.

Краткое описание чертежей

На фигуре дан котел наружного размещения, общий вид, разрез.

Осуществление полезной модели

Котел наружного размещения состоит из одного теплогидроизолированного корпуса 1, внутри которого установлены один над другим два - нижний и верхний, жаротрубные теплообменники 2 и 3 соответственно, каждый из которых снабжен обратной и прямой линиями 4 и 5, соответственно и которые выполнены трехходовыми, причем каждый жаротрубный теплообменник 2 и 3 снабжен своей дутьевой горелкой 6 и 7 (см. «Теплотехническое и отопительное оборудование» под ред. Академика РАПЭ и МАН Беликова С.Е., изд. ООО «Квартика-М», М., 2003 г.), турбулизаторами 8, соответственно, воздухозаборной решеткой 9, при этом нижний жаротрубный теплообменник 2 содержит один патрубок 10 дымовых газов, а верхний жаротрубный теплообменник 3 содержит два патрубка 11 и 12 дымовых газов, соответственно, разного диаметра, с возможностью объединения с помощью газохода (на фиг. не обозначен) в одну трубу, при этом патрубки 10, 11 и 12 соединены с дымосборником 13, нижний жаротрубный теплообменник 2 содержит сажесборник 14, а на патрубок 12 дымовых газов смонтирована дымовая труба 15, при этом патрубки 10 и 11 имеют равное сечение, а патрубок 12 - увеличенное сечение, равное сечению дымовой трубы 15, причем теплогидроизолированный корпус 1 и жаротрубные теплообменники 2 и 3 изолированы теплоизоляцией (на фиг. не обозначена), а теплогидроизолированный корпус 1 покрыт гидроизоляцией (на фиг. не обозначена).

Котел наружного размещения работает следующим образом.

Дутьевые горелки 6 и 7, установленные в жаротрубных теплообменниках 2 и 3, выполненных трехходовыми, вырабатывают тепло, дымовые газы омывают поверхности нагрева жаротрубных теплообменников 2 и 3, омывают турбулизаторы 8 и по третьему ходу попадают в дымосборник 13 и с помощью патрубков 10, 11 дымовых газов равного сечения и патрубка 12 дымовых газов, имеющего увеличенное сечение равное сечению дымовой трубы 15 удаляются в дымовую трубу 15 и далее в атмосферу, при этом воздух на сгорание поступает в жаротрубные теплообменники 2 и 3, выполненные трехходовыми через воздухозаборные решетки 9, теплоноситель поступает в жаротрубные теплообменники 2 и 3 по обратным линиям 4 и, подогревшись, подается в систему (на фиг. не показана) отопления по прямым линиям 5, при этом сажа, образующаяся в процессе сгорания топлива, попадает в сажесборник 4, откуда периодически удаляется.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

- увеличение мощности котла;

- увеличение срока службы котла;

- снижение затрат на производство тепла;

- повышение КПД котла на 10-15%.

Котел наружного размещения, содержащий теплогидроизолированный корпус, жаротрубный теплообменник, прямую и обратную линию, дутьевую горелку, дымовую трубу с патрубком, воздухозаборную решетку, отличающийся тем, что он дополнительно снабжен вторым жаротрубным теплообменником, при этом жаротрубные теплообменники выполнены трехходовыми, причем каждый снабжен своей дутьевой горелкой, и установлены один над другим в едином теплогидроизолированном корпусе, при этом в нижнем жаротрубном теплообменнике выполнен один патрубок дымовых газов, а в верхнем - два патрубка дымовых газов разного диаметра, с возможностью объединения с помощью газохода в одну трубу.

www.findpatent.ru

Конденсационный водогрейный котел наружного размещения

Изобретение предназначено для нагрева воды и может быть использовано для отопления. Конденсационный водогрейный котел наружного размещения содержит теплоизолированный корпус с размещенным внутри теплоизолированным вертикальным газотрубным котлом с газовой горелкой, с прямым патрубком котла, соединенным автоматическим термостатическим краном с прямой линией системы отопления здания, газовые трубы с размещенными в них турбулизаторами, дымовую трубу. В дымосборнике котла установлен дополнительный теплообменник в виде гофрированной нержавеющей трубы, соединенный одним патрубком с обратной линией системы отопления здания, а вторым патрубком - с обратным патрубком газотрубного котла. Газовые трубы содержат турбулизаторы с защитными шайбами от конденсатных капель, которые удалены от кромок газовых труб кронштейнами турбулизаторов, диаметр которых равен зазору между защитной шайбой и кромкой газовой трубы, а основание дымосборника содержит конденсатоотводящую трубку. Изобретение обеспечивает снижение себестоимости установки, повышение КПД. 6 ил.



Область техники, к которой относится изобретение

Изобретение относится к области производства водогрейных установок, в частности к конденсационным универсальным водогрейным установкам наружного размещения, использующих скрытую теплоту парообразования паров воды в дымовых газах за счет дополнительного улавливания энергии при конденсации водяных паров.

Уровень техники

Известна водогрейная установка, состоящая из теплообменной секции с трубопроводами, запорной арматурой, снабженной дымогарными трубами с турбулизаторами-катализаторами, газожидкостной горелкой со спиралью и корпусной стенкой, наружная поверхность которой защищена тепловоздушным кожухом. Теплообменная секция разделена волнистыми перегородками на теплообменники, при этом в полости каждого теплообменника могут быть размещены электронагреватели (см. пат. РФ №2148216, кл. F24H 1/34, опубл. 27.04.2000 г.).

Недостатками данной установки являются невысокая надежность, КПД, высокая стоимость получения тепла.

Известна водогрейная универсальная котельная установка, состоящая из водогрейного отопительного котла, содержащего газогорелочное устройство, газоход, патрубки греющей и обратной воды, верхнего барабана, в который вмонтирована система горячего водоснабжения, выполненная в виде многоходового скоростного водоводяного подогревателя, содержащего пучки латунных трубок, разделенных по концам камеры и расположенных последовательно снизу вверх (см. пат. РФ №2133925, кл. F24H 1/22, опубл. 27.07.1999 г.).

Недостатком данной установки является высокая стоимость получения тепла.

Наиболее близким по технической сущности и достигаемому положительному эффекту и принятым автором за прототип является водогрейный котел, содержащий жаротрубную часть с атмосферным газогорелочным устройством, прямую и обратную линии, основание дымовой трубы с устройством для очистки сажи и ограничителем потока, при этом жаротрубная часть с атмосферным газогорелочным устройством, прямая и обратная линии, основание дымовой трубы с устройством для очистки сажи и ограничителем потока размещены внутри гидротеплоизолированного корпуса, последний дополнительно снабжен дверцей для обслуживания газогорелочного устройства и решеткой для поступления наружного воздуха, а в прямой линии котла установлен автоматический термостатический запорно-регулирующий клапан (см. свид. на ПМ №31161, кл. F24H 1/28).

Недостатками данного котла являются невысокий КПД и высокая стоимость получения тепла.

Раскрытие изобретения

Технический результат, который может быть получен с помощью предлагаемого изобретения, сводится к снижению себестоимости установки, повышению КПД за счет дополнительного улавливания энергии при конденсации водяных паров.

Технический результат достигается с помощью конденсационного водогрейного котла наружного размещения, содержащего теплоизолированный корпус с размещенным внутри теплоизолированным вертикальным газотрубным котлом с газовой горелкой, с прямым патрубком котла, соединенным автоматическим термостатическим краном с прямой линией системы отопления здания, газовые трубы с размещенными в них турбулизаторами, дымовую трубу, при этом в дымосборнике котла установлен дополнительный теплообменник в виде гофрированной нержавеющей трубы, соединенный одним патрубком с обратной линией системы отопления здания, а вторым патрубком - с обратным патрубком газотрубного котла, причем газовые трубы содержат турбулизаторы с защитными шайбами от конденсатных капель, которые удалены от кромок газовых труб кронштейнами турбулизаторов, диаметр которых равен зазору между защитной шайбой и кромкой газовой трубы, а основание дымосборника содержит конденсатоотводящую трубку.

Краткое описание чертежей

На фиг.1 дан конденсационный водогрейный котел наружного размещения, установленный снаружи здания, и соединение его с прямой обратной линией системы отопления здания.

На фиг.2 - то же, дымосборник с устройством защиты газотрубной части котла от конденсата.

На фиг.3 - вид А фиг.2.

На фиг.4 - вид по В фиг.3.

На фиг.5 - вид С по фиг.2.

На фиг.6 тоже показано соединение дополнительного теплообменника с обратным патрубком водогрейного котла и соединение прямого патрубка котла с прямой линией системы отопления через автоматический термостатический трехходовой кран.

Осуществление изобретения

Конденсационный водогрейный котел наружного размещения состоит из теплогидроизолированного корпуса 1, внутри которого установлен вертикальный теплоизолированный водогрейный котел 2 с газовой горелкой 3, дымовой трубой 4, в дымосборнике 5 водогрейного котла 2 установлен дополнительно теплообменник 6 из гофрированной нержавеющей трубы, при этом входной патрубок теплообменника 6 соединен с обратной линией 7 отопления системы 8 отопления, выходной патрубок теплообменника 6 соединен с обратным патрубком 9 водогрейного котла 2 и содержит автоматический воздухоотводчик 10, прямой патрубок 11 котла 2 соединен с прямой линией 12 системы с обратной линией 7 отопления через автоматический термостатический трехходовой кран 13, при этом каждая газовая труба 14 содержит турбулизатор 15 дымовых газов, который подвешен к кромкам трубы 14 кронштейном 16 - устанавливающий одновременно необходимое сопротивление дымовым газам. К кронштейну 16 приварена защитная шайба 17, в основании дымосборника 5 размещена конденсатоотводящая трубка 18.

Конденсационный водогрейный котел наружного размещения работает следующим образом.

Систему 8 отопления здания заполняют теплоносителем, воздух из вертикального водогрейного котла 2 удаляется через прямой патрубок 11, автоматический термостатический трехходовой кран 13, прямую линию 12 в расширительный бак (на фиг. не показан), воздух из теплообменника 6 удаляется в атмосферу через автоматический воздухоотводчик 10. Открыв дверь теплогидроизолированного корпуса 1, зажигают газовую горелку 3, дымовые газы поднимаются вверх по газовым трубам 14 в дымосборник 5 водогрейного котла 2 и удаляются в атмосферу дымовой трубой 4. При прохождении дымовых газов по газовым трубам 14 турбулизаторы 15 дымовых газов придают газам вращательное движение, что способствует лучшей теплопередаче тепла от дымовых газов теплоносителю, ввиду низкой температуры теплоносителя, автоматический термостатический трехходовой кран 13 закрыт, циркуляция в отопительной системе 8 здания отсутствует. Капли конденсата, образованные на поверхности теплообменника 6, падают вниз на решетку газовых труб 14 и защитные шайбы 17 и удаляются из дымосборника 5 котла 2 по конденсатоотводящей трубке 18. Таким образом, конденсат из дымосборника 5 не попадает внутрь газовых труб 14. После прогрева теплоносителя внутри котла 2 автоматический термостатический трехходовой кран 13 открывается и теплоноситель по прямой линии 12 поступает в систему 8 отопления, охладившись в системе 8 отопления, теплоноситель по обратной линии 7 системы 8 отопления поступает в теплообменник 6, в котором, нагревшись, направляется по выходному патрубку теплообменника 6 в обратный патрубок 9 котла 2. Нагревшись, в газотрубной части котла 2, теплоноситель по прямому патрубку 11 через автоматический термостатический трехходовой кран 13 направляется в прямую линию 12 системы отопления. Дымовые газы в дымосборнике 5 постоянно омывают поверхность теплообменника 6 и удаляются дымовой трубой 4 в атмосферу. Так как температура теплообменника 6 ниже точки росы на поверхности теплообменника 6, постоянно образуются капли конденсата, которые падают вниз на решетку газовых труб 14 и защитные шайбы 17 и удаляются из дымосборника 5 по конденсатоотводящей трубке 18. Таким образом, газовые трубы 14 и все остальные элементы котла 2, расположенные ниже, не попадают под воздействие конденсата, что и позволяет выполнять их из традиционных материалов, не поднимая стоимости и делая доступными конденсационные котлы наружного размещения российскому покупателю.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

- уменьшение себестоимости установки за счет изготовления котла из традиционных материалов, за исключением только теплообменника, установленного в дымосборнике, который изготавливают из нержавеющей гофрированной трубы;

- повышение КПД до 100%;

- удешевление производства тепла и снижение стоимости нагрева воды.

Конденсационный водогрейный котел наружного размещения, содержащий теплоизолированный корпус с размещенным внутри теплоизолированным вертикальным газотрубным котлом с газовой горелкой, с прямым патрубком котла, соединенным автоматическим термостатическим краном с прямой линией системы отопления здания, газовые трубы с размещенными в них турбулизаторами, дымовую трубу, отличающийся тем, что в дымосборнике котла установлен дополнительный теплообменник в виде гофрированной нержавеющей трубы, соединенный одним патрубком с обратной линией системы отопления здания, а вторым патрубком - с обратным патрубком газотрубного котла, причем газовые трубы содержат турбулизаторы с защитными шайбами от конденсатных капель, которые удалены от кромок газовых труб кронштейнами турбулизаторов, диаметр которых равен зазору между защитной шайбой и кромкой газовой трубы, а основание дымосборника содержит конденсатоотводящую трубку.

www.findpatent.ru
