Влагостойкая плита: Плита ДСП 11 мм влагостойкая 594х1815 мм, 1.078 м²

Содержание

Влагостойкая ДСП: характеристики и особенности плит

Сегодня существует довольно много различных материалов, применяющихся для отделки помещений, изготовления мебели и других целей. Но все же особенной популярностью пользуется ДСП. С этой продукцией, пожалуй, знаком каждый человек. По сути, это древесная плита, состоящая из стружек, изготовленная путем горячего прессования. Чтобы она была прочной, производители применяют различные связующие вещества (зачастую смолы).

Что касается влагостойкой разновидности, то ее технические характеристики практически идентичны. Но при изготовлении в состав листа добавляют расплавленный парафин, благодаря которому лист и обладает таким важнейшим положительным качеством, как стойкость к повышенной влажности.

Особенности влагостойких плит

Такой материал состоит из небольших частиц дерева. Обычно это отходы деревообрабатывающего производства, но также зачастую применяются недорогие породы дерева (например, сосна, ель и т.д.

), которые специально измельчаются. Для склеивания берутся синтетические смолы. Кроме того, чтобы изделие обладало таким важным достоинством, как долговечность, периметр листа шпунтуют. Благодаря этому ДСП можно быстро и легко укладывать без посторонней помощи. Помимо этого, шпунт дает возможность проводить монтаж не только на пол, но и на стены или потолки.

Но главной особенностью данной продукции является то, что в общий состав добавляют парафин или специальную эмульсию. Этот элемент как раз и необходим для того, чтобы плита могла сдерживать жидкость. Но стоит отметить, что эта продукция хоть и является влагостойкой, это вовсе не означает, что она абсолютно не боится воды. Она все-таки может разбухнуть, но в сравнении с обычной разновидностью, вероятность этого значительно снижена. Поэтому обращаться с такими изделиями все равно стоит бережно, даже несмотря на то, что они лучше противостоят влаге.

Как отличить влагостойкую ДСП от обычной?

Безусловно, многие покупатели из Москвы и других городов РФ желают приобрести данный стройматериал, ведь он является более надежным и долговечным в сравнении со своим аналогом.

Именно поэтому изготовители решили выделить влагостойкую ДСП. Отличить ее от обычной продукции достаточно просто. Для этого компании еще на стадии производства добавляют в состав специальный зеленый краситель.

Поэтому, когда клиенты приходят в магазин или просматривают каталоги на сайтах, им достаточно обратить внимание на срез. Там будет отчетливо виден оттенок. Благодаря этой особенности этот вид ЛДСП еще называют «зеленой плитой».

Область использования плит данного типа

Одним из важных преимуществ влагостойкой ДСП является то, что у нее довольно широкая сфера применения. Например, она активно используется в жилых и коммерческих (офисы, административные здания) и общественных (спортзалы, холлы, выставки и т.д.) помещениях. Что касается назначения, то ДСП применяется для устройства:

Пола. Из замковой разновидности можно изготовить фальшивый или плавающий пол. Кроме того, это может быть сухая стяжка со специальными камерами для утепления. Дополнительным плюсом является то, что при монтаже не придется использовать сыпучие стройматериалы и всевозможные смеси. Также хорошо подходит для сооружения различных подиумов, теннисных кортов, беговых дорожек и прочих конструкций, которые должны выдерживать большие нагрузки;
Стен. Данные плиты могут служить в качестве утеплителя или выравнивающего средства под различные финишные материалы. Например, это пластиковые панели, МДФ, ламинат, массивная доска, обои, декоративная штукатурка и т.д. Также из этих листов можно соорудить перегородку, которая будет прекрасно удерживать тепло внутри помещения;
Потолка. Данная продукция способна заменить гипсокартон, ведь она более удобна;
Кровли. Это стало возможным благодаря таким качествам, как плотность, влагостойкость, небольшой вес и удобство при монтаже.

Но, конечно, в основном влагостойкая разновидность ДСП применяется для изготовления мебели. Практика показывает, что она крайне актуальна в тех комнатах, где наблюдается повышенная влажность. Например, в квартире или частном доме это кухня (ведь там готовятся различные блюда, моется посуда, делаются горячие напитки и т. д.) и ванная комната.

Как правильно подобрать влагостойкие плиты для мебели?

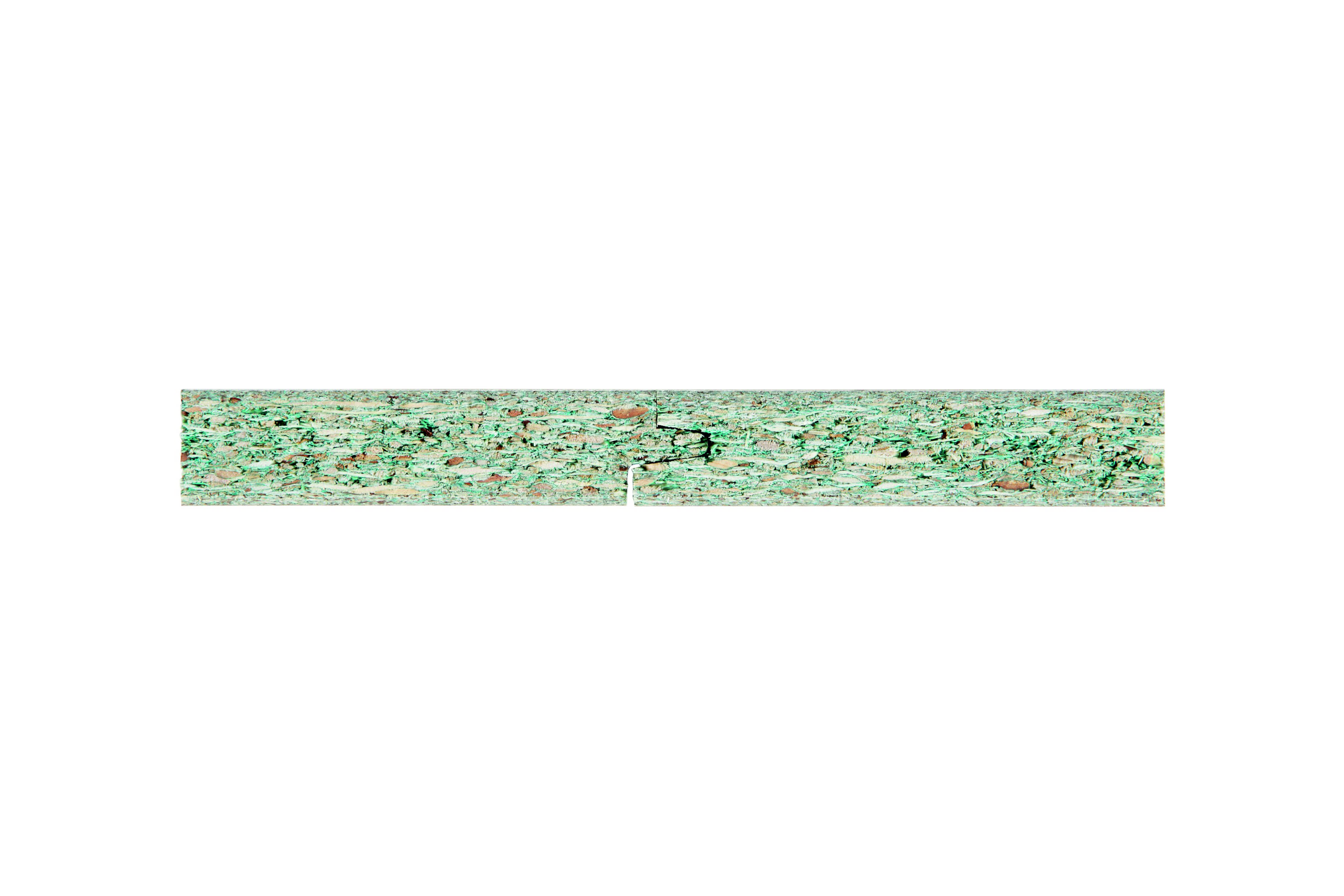

Как уже говорилось выше, ДСП отличается характерным зеленым оттенком на срезе. Это первый и главный критерий выбора. Если покупателя интересует такое качество, как стойкость к механическим воздействиям, то ему следует обратить внимание на ламинированный подвид. Что касается общего цвета и структуры, то эти параметры могут отличаться (используется имитация). Изделие может иметь как глянцевую, так и матовую поверхность.

Также при покупке следует помнить, что продукция должна:

Быть качественной;
Иметь привлекательный внешний вид;
Быть цельной, без всевозможных дефектов;
Иметь такие плюсы, как стойкость к всевозможным воздействиям.

Если вы проживаете в Москве, и вас интересует влагостойкая ДСП, то обращайтесь к нам через форму обратной связи или по телефонам:

+7 (495) 789-34-25
+7 (495) 737-60-09

Мы гарантируем высокое качество продукции, разнообразный ассортимент, разумные цены и быструю доставку.

Шпунтованная влагостойкая ДСП и ее применение в строительстве — Proderevo.net

Компании, занимающиеся изготовлениям строительных материалов, постоянно внедряют новые разработки. Прогресс не стоит на месте, и каждый год специалисты увеличивают и улучшают ассортимент продаваемой продукции. Совсем недавно рынок строительных материалов пополнился еще одним уникальным продуктом.

В этой статье мы расскажем шпунтованной влагостойкой ДСП. Она отличается очень высоким уровнем устойчивости к влаге. А своеобразная конструкция дает возможность применять ее для различных работ.

Шпунтованная ДСП Quickdeck

ДСП — это состав, который включает древесную стружку и термореактивные смолы. Все это прессуется в единую плиту при действии высоких температур. Однако разработчики плиты Quickdeck пошли дальше и:

внедрили принцип слоистости. В такой плите чередуются слои с крупной и с мелкой фракциями, вследствие чего сводятся к минимуму показатели сезонного расширения. Кроме этого вес более точно распределяется по площади плиты. Следовательно, точечная нагрузка на несущие перекрытия приобретает минимальный уровень
добавили к составу ДСП особые аддитивы на основе парафина, которые препятствуют активному водопоглощению. Такие плиты имеют высокий уровень влагостойкости
использовали шпунтованные замковые соединения – 4-сторонний шип-паз, и, по мнению покупателей, делает работу по монтажу плит намного легче, а также гарантирует устойчивость и прочность конструкции даже при отсутствии опоры.

Плита ДСП шпунтованная

ДСП шпунтованная получается вследствие прессования древесной стружки и термореактивных смол. В результате такого состава плитыустойчивы к деформационным изменениям от колебаний температуры и влажности.

Листы имеют толщину от 12 до 22 мм. Для облегчения монтажа плит, который осуществляется в шип-паз, на каждой торцевой стороне ДСП имеется нарезанное шпунтовое соединение: два гребня и два паза. Таким образом, плиты ровно и плотно прилегают друг к другу. Плиты монтируются без использования специфических инструментов.

ДСП шпунтованная влагостойкая имеет в своем составе водостойкие полимеры, придающие конечному продукту повышенный коэффициент влагостойкости. Такие плиты могут использоваться в помещениях без отопления, а также с высоким уровнем влажности, к примеру, лоджии, балконы, бытовки. Также эти плиты отличный материал для основы под керамическую плитку для ванной комнаты, однако при условии применения особого клея и затирки для межплиточных швов.

Шпунтованная ДСП может быть покрыта ламинирующим слоем. Правда, стоит ДСП шпунтованная ламинированная в два раза дороже. Существует два способа ламинирования:

кэширование. Это способ состоит в нанесении готовой пленки на плиту. Для этого необходим клей и вакуумный пресс
натуральное ламинирование. Для этого применяются особые жидкие растворы. Чаще всего на плите распределяют редкую бумажно-смоляную смесь, которая при растекании забивает все поры ДСП. Вследствие этого образуется декоративная поверхность, имеющая высокие показатели качества. Однако недостатком такого метода является тот факт, что таким способом получается создать лишь однотонное изделие. А вот на пленку можно наносить различные узоры.

Плюсы ДСП со шпунтом

К основным достоинствам шпунтованной ДСП можно отнести:

соединение шип-паз, которое позволяет осуществлять монтаж плит для пола просто, быстро и без применения каких либо инструментов. По окончанию монтажа шпунтованная ДСП для пола создает абсолютно ровную поверхность, в которой отсутствуют перепады высот и зазоры
плиты характеризуются повышенными показателями влагостойкости, благодаря чему, их можно применять для помещений с высоким уровнем влажности
плиты прекрасно держат нагрузку на излом, изгиб, давление. Они отлично справляются с точечной нагрузкой, не прогибаясь и не издавая скрипа. Равномерное распределение нагрузки гарантирует высокую прочность и жесткость напольного покрытия
в составе плит отсутствуют токсичные добавки, поэтому данные плиты являются экологически чистым и пригодным материалом для использования в детских заведениях, медицинских организация, а также жилых помещениях
плиты выпускаются большого размера, но при этом имеют небольшой вес, что дает возможность осуществлять монтаж даже в одиночку
доступная стоимость. За умеренную цену вы получите высокое качество и долговечность
изделия из ДСП со шпунтом отличаются стойкостью к действию плесени, грибков и прочих микроорганизмов.

Сферы использования

Наибольшей популярностью влагостойкая ДСП со шпунтом пользуется в работе, связанной с созданием полов. При помощи таких плит делается фальш-пол, «плавающий» пол, сухая стяжка сборной категории, имеющая отсеки для утеплительного материала, без использования составов на водной основе для заливки. Кроме этого данный материал отлично подходит для создания беговых дорожек, теннисных кортов, подиумов и прочих конструкций, нуждающихся в усилении.

Влагостойкая плита – идеальный материал для выравнивания стеновых поверхностей. Они часто применяются как основа для дальнейшей финишной отделки под декоративную штукатурку, обои, вагонку, пластик. ДСП панели, характеризующиеся тепло- и звукоизоляционными качествами отлично подходят для создания межкомнатных перегородок. Плиты крепятся на саморезы к заранее созданному каркасу.

Эти плиты при толщине 12 мм являются прекрасным заменителем потолочного гипсокартона. Они намного легче и более удобны в работе в сравнении с гипсокартонном. ДСП используется в качестве выравнивающей базы под финишное покрытие.

Также плиты ДСП незаменимы при реализации кровельных работ. Незначительный вес листа, высокая плотность (820 кг/м³) и влагостойкость делают их отличным материалом для создания внутреннего утепляющего слоя «кровельного пирога». Ну и конечно, такие плиты популярны при формировании съемной опалубки под заливку на начальном этапе строительства.

Шпунтованная ДСП практически не применяется для производства мебели. Дешевле использовать обычную ДСП.

Монтаж шпунтованной ДСП

Чаще всего в магазинах можно встретить плиты, имеющие размер 1830х600 см или 2440х900 см. В толщину плиты бывают 12, 16 или 22 мм. От этих параметров зависит и стоимость листа. Укладка шпунтованного ДСП начинается с подбора толщины листов, исходя из функций предполагаемой конструкции. К примеру, для потолков подойдет плита самая тонкая. Тогда как для пола стоит купить толстые плиты.

Все мероприятия по монтажу чернового пола проводятся своими руками. Для этого нужно лишь следовать определенной последовательности. Прежде всего нужно реализовать монтаж лаг. В качестве лаг может выступать брус с расчетным сечением. Промежутки между лагами оставляются исходя из толщины листа ДСП. Если вы собираетесь монтировать плиты толщиной 16 мм, то шаг можно оставить 30-40 см. В том случае, если вы планируете монтировать плиты толщиной 22 мм, то шаг нужно оставить до 60 см.

Между материалом и стеной обязательно должен остаться промежуток в 2 см. Пустоту под лагами, образующуюся вследствие неровностей пола, засыпают песком, а промежутки между лагами заполняются утеплительным материалом. При помощи строительного уровня нужно постоянно проверять горизонталь пола. Укладывать листы начинают от дальней стены, расположенной противоположно дверям. Первую плиту крепят на саморезы к лагам. Стоит соблюдать расстоянием между саморезами не более 20 см. Шляпки нужно утопить в плиту на 1-2 мм.

Все кромки нужно обрабатывать строительной мастикой или клеем ПВА, для улучшения герметизации. Вторая плита вставляется в паз предыдущей и прижимается. Все остальные плиты крепятся аналогично. Старайтесь так монтировать ДСП, чтобы шов между плитами располагался на брусьях.

При помощи шпунтованной ДСП можно сделать «плавающий пол». Такое покрытие фактически представляет собой сухую стяжку. В таком способе не жесткой связи между основанием и напольным покрытием. Конструкция является многослойной. Последним слоем кладется шпунтованная ДСП. Выглядит конструкция следующим образом:

первый слой на бетонном основании — пароизоляция. Подойдет и обычная полиэтиленовая пленка
второй слой – мелкий керамзит или пенополистирольные листы
третий слой — подложка. Она бывает пластиковой, мембранной, бумажной
четвертый слой — шпунтованные листы ДСП.

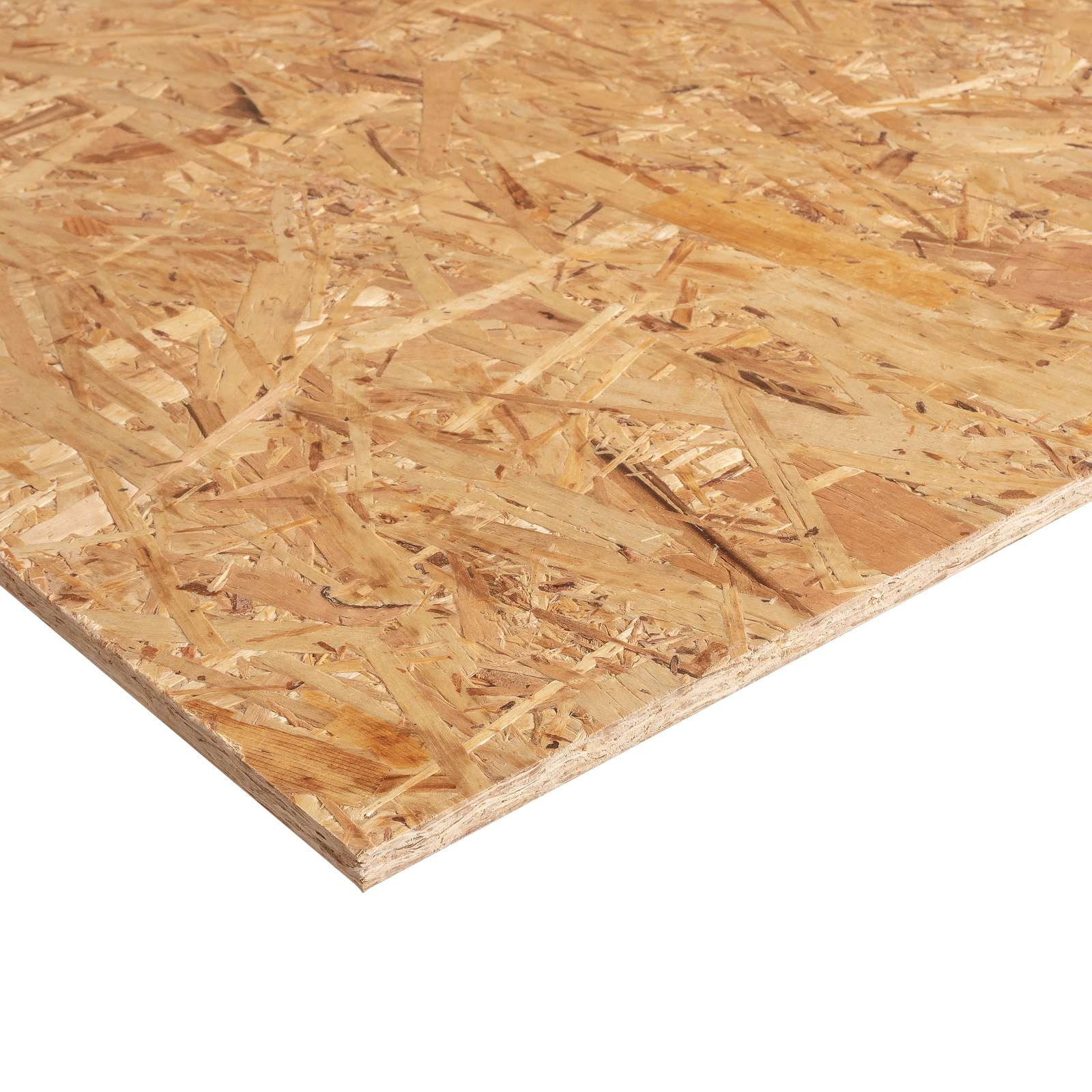

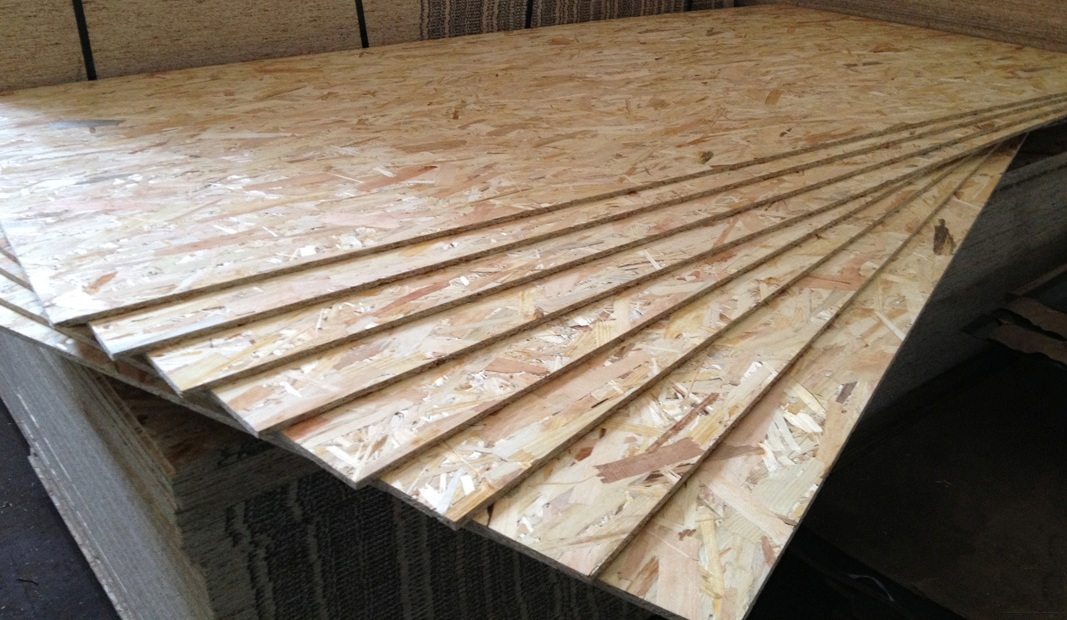

Плита OSB влагостойкая Kronospan 2500 х 1250 х 9 мм, хвойные породы

Все оставленные плохие отзывы, это конкуренты магазина.

Я строил дачу из этих плит ни разу не столкнулся с плохим качеством. Весь товар в магазине хорошего качества, так что не обращайте на отзывы. Это конкуренты за весь товар в магазине я ставлю твердую 5.

Достоинства

отличное качество

Недостатки

не обнаружил

Раньше брали плиты и было все ок. теперь же после дождя они промокают насквозь и разбухают. и плюс если взять влажную плиту, и начать с угла ее крошить, можно распотрошить всю на опилки, такое ощущение что клей забыли добавить, и держится только за счет пресса.

Достоинства

не нашел

Недостатки

отвратительное качество

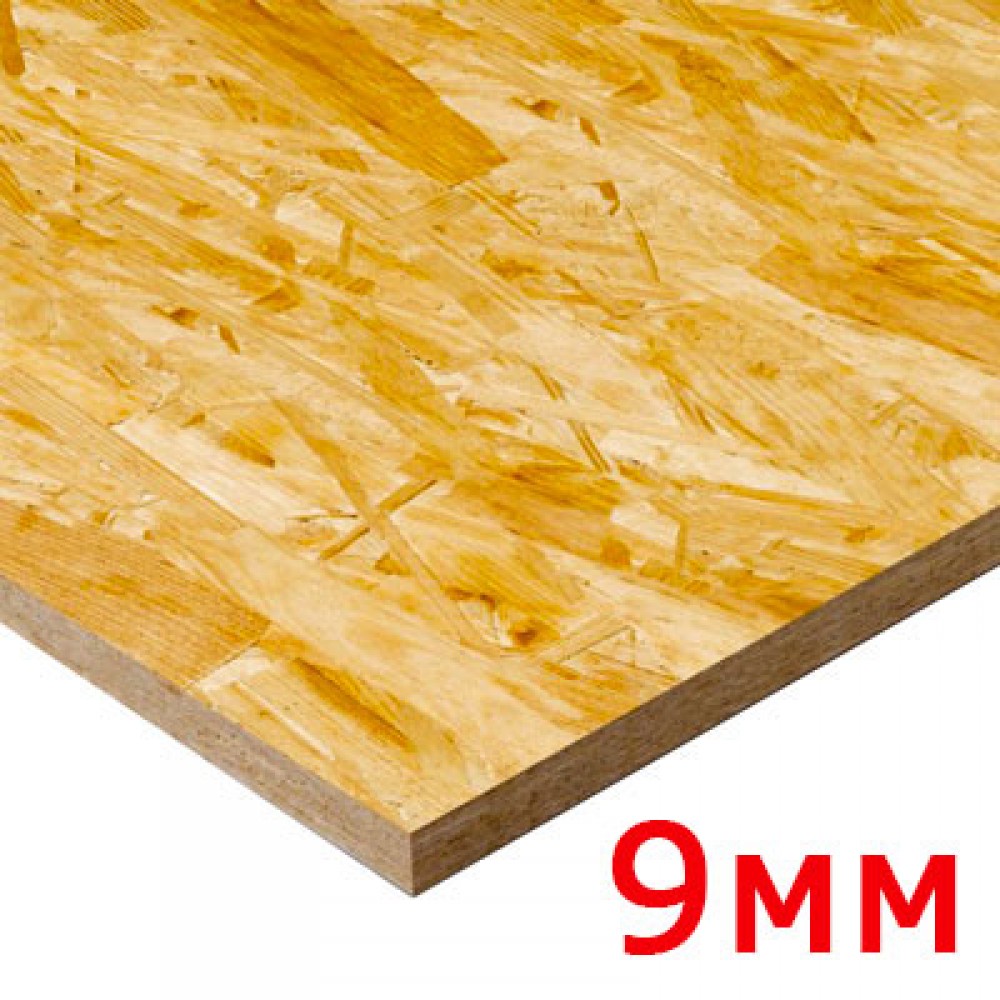

Несколько месяцев назад приобрел в магазине несколько панелей 9 мм, производства Kronospan для обшивки ворот внутри гаража. Основным из самых важных моментов выбора данного товара послужило указание продавца на влагостойкость данных панелей. Через пару месяцев после установки обнаружил набухание и расслоение установленных панелей. При изучении данного вопроса и сравнении характеристик данного товара с сайтом производителя, выявилось, что продавец намеренно вводит потребителя в заблуждение об основных характеристиках товара, а именно: на сайте Castorama до настоящего времени в Характеристиках, как вид товара, указано — влагостойкая. Между тем на сайте производителя такая информация как влагостойкость отсутствует. Полагаю, что продавец заведомо и двояко трактовал такие условия, как условия повышенной влажности (указаны производителем) под характеристиками влагостойкости. Вынужден отказаться от дополнительной покупки данного товара по причине несоответствия характеристик, указанных продавцом. Тем более в настоящее время достаточно продавцов, предлагающих более качественный товар по аналогичной цене.

Разочарован в добросовестности Castorama ————————————- Уважаемый Владимир! Благодарим за оставленный отзыв на сайте Castorama. Нам очень жаль, что Вам пришлось столкнуться с неудобствами при использовании товара. Вероятно, были нарушены условия эксплуатации плит. Дело в том, что важно отличать понятия «влагостойкость» и «водостойкость», здесь речь не идет о прямом попадании атмосферных осадков, так как данное воздействие приводит к набуханию, деформации плиты и, как следствие, негодности для дальнейшего использования. Задача влагостойкости лишь противостоять влажному воздуху. Если плиты не подвергались прямому попаданию воды и пришли в негодность, то , пожалуйста, сообщите нам об этом. Спасибо, что нашли время поделиться своим мнением! С уважением, Castorama.

Достоинства

Отсутствуют

Недостатки

Панели не влагостойкие

Купили для навеса, накрыли а ночью прошел легкий дождик.

почти все перекрученные плиты пошли волной, разбухли. пришлось ждать день что бы высохли и все равно 2 плиты из 15 осталась волна. Давно покупали в другом магазине, так в огороде волялся кусок несколько лет, с ним ничего не произошло, только потемнел. Что будет дальше с навесом непонятно. Это НЕ влагостойкие плиты, а ОСП-2.

Достоинства

их нет

Недостатки

невлагостойкие, как заявляет магазин и производитель

Какой класс эмиссии у этих плит? _________________ Ответ от Castorama: Уважаемый, Евгений! Благодарим за оставленный отзыв на сайте Castorama. Нам важно, чтобы информация о товарах, представленная на сайте www.castorama.ru, была точной и понятной покупателю.

Мы проверили все характеристики приобретенного Вами товара. Действительно, в характеристиках не был указан класс эмиссии. Информацию поправили. На данный момент все данные о товаре представлены верно. Приносим извинения за доставленные неудобства. С уважением, Castorama.

Достоинства

гладкая

Недостатки

с запахом

Внешние все отлично. Но никак не влагостойкая. После дождя вздулась. __________________ Ответ от Castorama: Мурад, добрый день! Спасибо, что нашли время поделиться своим мнением о товаре. Дело в том, что важно отличать понятия «влагостойкость» и «водостойкость», здесь речь не идет о прямом попадании атмосферных осадков, так как данное воздействие приводит к набуханию, деформации плиты и, как следствие, негодности для дальнейшего использования. Задача влагостойкости лишь противостоять влажному воздуху. Нам очень жаль, что Вам пришлось столкнуться с неудобствами при эксплуатации товара. Спасибо, что нашли время поделиться своим мнением! Ваша Касторама

Достоинства

Простота в работе.

Недостатки

Не влагостойкая.

Взял 3 плиты и у меня получился не плохой туалет для дачи! Стоит уже 3 года. Обработку никак не делал, в этом году возможно если успею покрою лаком, а так только потемнела никакой плесени и ведений.

Достоинства

Устойчива к уличным условиям

Недостатки

не выявил

Хорошие, но не отличные плиты.

Достоинства

Все одного размера, ровные, крепкие (вроде)

Недостатки

Края расщеаляются. Работать строго в перчатках.

Купили буквально вчера Лист ОSB качество супер, лист гладкий как полировка — промазан воском, ни сколов, ни трещин, край ровный.

Достоинства

гладкость

Недостатки

Не обнаружила

Владислав Владимирович

Брал на дачу 3 года назад.Качество «на ура». Брать надо только Кроношпан. Или повезло только мне?

Достоинства

Плиты отменного качества: все края ровные, сколов нет, материал не «ведёт», саморез не проваливается.

Недостатки

Их просто НЕТ!

Показать больше отзывов

Гипсостружечная плита влагостойкая ГСПВ 12 мм

Гипсостружечная плита влагостойкая (ГСПВ) 12 мм – экологически чистый строительный материал для влажных и нормальных помещений. Производится из гипса и древесной стружки в процентном соотношении 83 на 15. Оставшиеся 2% занимает влага.

Древесные волокна внутри плиты выполняет армирующую функцию, наделяя гипсостружечную плиту высокой прочностью и удароустойчивостью. Прочность на изгиб – 7,0 МПа, на перпендикулярное растяжение – 0,3 МПа. Упругость более 3000 МПа.

Поверхность обработана гидрофобизирующим составом. Влагостойкий лист не деформируется даже при длительном контакте с водой. Коэффициент линейного расширения 0,07%. При двухчасовом нахождении в воде разбухание по толщине всего 0,2%.

Гипсостружечная плита 12 мм выдерживает значительную нагрузку как в горизонтально, так и в вертикально установленном положении. Применяется для создания гладкой и ровной поверхности стен и полов, сооружения мансардных конструкций, опалубки, межкомнатных и межэтажных перегородок под дальнейшую финишную отделку: выкладку напольных покрытий, окрашивание, оклейку обоями, облицовку плиткой.

Влагостойкая ГСП не поддерживает горение. Основной компонент – гипс, не горит. Огнеупорные листы снижают риск пожара, а в случае возникновения возгорания, препятствуют его распространению, а также задымлению.

Гипсовая составляющая является отличным шумопоглощающим элементом. Обеспечивает хороший уровень звукоизоляции (42 дБ) от проникновения постороннего шума и теплоизоляции (0,3 Вт/м°С), повышая комфорт и удобство проживания в помещении.

Технические характеристики

Удельный вес	15 кг/м²
Плотность	до 1250 кг/м³
Прочность на изгиб	6,0 МПа
Группа горючести	Г1
Воспламеняемость	В1
Дымообразование	Д1
Теплопроводность	0,2 Вт/м °С
Шумопоглощение	35 дБ
Сопротивляемость выдергиванию шурупов	58,7 Н/мм
На поддоне	25 листов

Дополнительные информацию, а также цену на ГСПВ 12 мм Вы можете узнать у наших менеджеров по телефону: (812) 779-30-35, звоните! Купить гипсостружечную влагостойкую плиту можно как в розницу, так и оптом. На крупные строительные объекты предоставляется скидка.

Шпунтованная влагостойкая плита ДСП Quickdeck

Плита ДСП шпунтованная влагостойкая quickdeck (Квик Дек) купить в Ростове-на-Дону

Влагостойкая шпунтованная плита ДСП Quickdeck (ВДСПШ) это идеальное решение для произведения черновой отделки и особенно в условии повышенной влажности, где обычные дсп и фанеры просто не справляются с данной задачей.

Характеристики влагостойкой плиты Quickdeck

Плита ДСП это смесь древесной стружки и смол, спрессованные в плиту. Производители плиты Quickdeck добавили новые особенности и данная плита имеет огромное преимущество по сравнению с обычным ДСП.

1.Новый принцип слойности. В плите реализовано слияние крупной и мелкой стружки, в слоях плиты, и тем самым лучше распределяется вес, и понижается точечная нагрузка.

2. Специальные добавки. В состав плиты Квик Дек входят специальные добавки на основе парафина, которые не позволяют плите впитывать воду и влагу. Благодаря дополнительным присадкам плита получила высокие показатели влагостойкости.

3.Замковые соединения плиты. Шпунтованные замковые соединения на торцах плиты упрощают работу, обеспечивая устойчивость, высокую прочность и заметно сокращают время монтажа плит.

Преимущества влагостойкой плиты ДСП Quickdeck перед аналогами:

У плиты Квик Дек идеально ровная поверхность и плита имеет высокие показатели жесткости.
Плита Quickdeck так же хорошо выполняет задачи дополнительной шумо и теплоизоляции.
Простота и удобство монтажа. Вам не нужно иметь специальных навыков и инструментов для монтажа влагостойкой плиты Quickdeck.
Ускоренный процесс отделки
Применяется в неотапливаемых и помещениях с повышенной влажностью.
Шпунтованные края плиты распределяют вес и помогают избежать прогибов основания

Где применяется плита ВДСПШ Quickdeck?

Черновая стяжка. Плиту можно использовать в жилых домах, даже с большими нагрузками на напольное покрытие, а так же используют для сооружения подиумом и временных сооружений.
Выравнивание стен под декор. Плиты шпунтованные Quickdeck используют для выравнивания стен под декоративную отделку помещения каркасным методом.
Плиты 12 мм подходят для выравнивания потолков под любое финишное покрытие.

Где купить влагостойкую шпунтованную плиту Quickdeck в Ростове-на-Дону?

В нашем интернет магазине строительных материалов Вы можете купить плиту Quickdeck в Ростове-на-Дону по недорогой и выгодной цене с доставкой по Ростовской области.

Влагостойкие пазогребневые плиты оптом и в розницу

Пазогребневые влагостойкие или гидрофобизированные плиты отличаются особыми характеристиками, позволяющие использовать их в помещениях с повышенной влажностью. Это достигается наличием в их составе особых водоотталкивающих веществ, в частности, силиконов. Эти вещества, а не специальное окрашивание, придает водостойкой пгп зеленоватый оттенок.

Основной областью применения водостойких пгп — монтаж стен и перегородок в помещениях с повышенной влажностью, например, кухнях и санузлах. Пустотелые и полнотелые водостойкие пгп также применяют в промышленном строительстве, и даже для монтажа стен в неотапливаемых помещениях: сельскохозяйственных комплексах, складах и гаражах.

Стоимость влагостойких пгп несколько больше, чем обычных, хотя их характеристики позволяют применять в любом помещении, рекомендуется целевое применение для влажных помещений. Несмотря на высокие водостойкие характеристики, для качественной эксплуатации материала требуются некоторые условия, в частности, удовлетворительная вентиляция, необходимая для того чтобы материал отдавал накопленную влагу. Если влагостойкая пгп подвергается прямому действию капиллярной воды или пара, требуется надежная гидроизоляция наружного слоя. При соблюдении данных условий стена, сложенная из влагостойкой пазогребневой плиты, прослужит много лет, сохраняя целостность и хороший внешний вид.

Пазогребневый стык и небольшой размер позволяет сделать сборку любой конструкции из ПГП быстрым и простым процессом, а ровная поверхность облегчает дальнейшую обработку стены и отделку. Среди главных производителей водостойких пазогребневых плит можно отметить бренды Кнауф (Германия) и Волма (Россия).

Почему стоит приобрести влагостойкие ПГП на нашем сайте?

Купить любое количество водостойких пгп по наиболее выгодной стоимости можно у официального поставщика строительных и отделочных материалов, в компании Центр Строительной Комплектации. Компания предлагает высококачественную продукцию компании Knauf и занимающего второе место на рынке Волгоградского гипсового завода, который производит водостойкие пгп под брендом Волма.

Каждый клиент Центра Строительной Комплектации при первом же обращении получает в свое распоряжение персонального консультанта, который всегда на связи. Материалы в достаточных количествах хранятся на складах компании, поэтому будут доставлены совершенно бесплатно на объект в день поступления заказа. Вы можете оформить заявку на любые объемы водостойких полнотелых и пустотелых пгп, получить скидку и воспользоваться специальными акциями на отдельные виды товаров.

Разновидности плит и листов для обшивки стен, пола и потолка

Какие разновидности плит для строительства, ремонта и обшивки стен, пола и потолка существуют? Их особенности, достоинства и недостатки. Если взять для примера, каркасные дома, то долговечность и внешний вид таких домов напрямую зависят от используемых панелей для внутренней и наружной обшивки. Более того, применение панелей с готовой отделкой или слоем теплоизоляции (панель «сендвич») заметно сокращает и так непродолжительные сроки возведения сборно-каркасного дома.

ДСП

Древесно-стружечная плита изготавливается путем горячего прессования древесных стружек со связующими термоактивными смолами, которые составляют 6-18 % от массы стружки. Смолы экологически небезопасны, так как содержат вредный для человека формальдегид. По содержанию этого вещества ДСП разделяют на классы E1 и Е2. Более экологически безопасен класс E1, он разрешен к использованию в производстве даже детской мебели. Целиком облицованные ДСП-плиты не несут никакого вреда здоровью, вредное воздействие оказывают только открытые кромки. Новые технологии позволяют производить плиты класса Super Е, которые по всем санитарным нормам считаются безопасными. В целом материал отличается достаточно высокой плотностью, низкой стоимостью и простотой в обработке. ДСП обшивают стены, крыши, изготавливают перегородки, полы, используют в качестве основания под линолеум и ковровые покрытия.

ДСП Древесно-стружечная плита

Достоинства ДСП:

широкая номенклатура цветов, рисунков, толщины;
легко обрабатывается;
однородность структуры.

Недостатки ДСП:

плохо удерживает шурупы и гвозди, особенно при повторной сборке;
уязвим для влаги;
содержит канцерогены (например, меламин).

МДФ

Древесная плита средней плотности или древесноволокнистая плита сухого прессования. МДФ от английского (Medium Density Fiberboard). Изготавливается из древесной стружки, перемолотой в муку методом сухого прессования, при высоких температуре и давлении с добавлением вещества лигнин, который содержится в натуральной древесине. Лигнин делает этот материал экологически чистым и устойчивым к грибкам и микроорганизмам. Плиты МДФ бывают толщиной от 3 до 30 мм и ламинируются пластиками, лакируются или облицовываются шпоном. По влагостойкости и механическим характеристикам МДФ превосходят натуральное дерево и ДСП. Также МДФ в 2 раза прочнее и лучше держит шурупы. МДФ используется для отделки помещений, например, в виде стеновых панелей или ламинированного напольного покрытия — ламината, при производстве мебели, корпусов акустических систем. МДФ имеет однородную структуру, легко обрабатывается, очень прочная.

МДФ Древесная плита средней плотности или древесноволокнистая плита сухого прессования

Достоинства МДФ:

огнестойкость;
биостойкость;
высокая прочность;
лучше, чем ДСП держит шурупы;
влагостойкость выше, чем у ДСП;
широкий выбор цветов и рисунков благодаря покрытию пленками и шпоном.

Недостатки МДФ:

горит с выделением ядовитого дыма;
пылевидные опилки, образующиеся при обработке и распилке плит, вредны для здоровья.

Гипсокартон (ГКЛ)

По праву считается одним из самых популярных материалов для выравнивания стен, потолков и полов, устройства межкомнатных перегородок и даже элементов декора, таких как арки, колонны, сфероиды, многоуровневые потолочные покрытия и т.д. Основным компонентом гипсокартонных листов служит гипсовый наполнитель и это определяет многие положительные качества стройматериала. Так, гипсокартон химически инертен, его кислотность примерно равна кислотности человеческой кожи, он не содержит и не выделяет во внешнюю среду вредных для человека химических соединений. Стандартная плита на 93% состоит из двуводного гипса, 6% из картона и еще 1% приходится на поверхностно — активные вещества, крахмал и влагу.

Так, хрупкость панелей затрудняет их транспортировку, погрузочно-разгрузочные работы. По этой же причине ГКЛ не может выдерживать значительных физических нагрузок и не рекомендуется для выравнивания полов. Подвесные потолки из гипсокартона могут выдерживать вес не более чем 4 кг на метр квадратный, в то время как натяжные потолки способны нести нагрузку больше 100 кг на эту же единицу площади.

Гипсокартон

Разновидностью или более современной модификацией простого листа гипсокартона служит окрашенный или ламинированный гипсокартон, гипсовинил или гипсолам — гипсокартон цветной, с виниловым покрытием. Принципиально новый материал, имеющий изначально эксклюзивный внешний вид с широким выбором декора. Применяется для внутренней облицовки стен, для зашивки оконных откосов, создания перегородок, витрин и выставочных стеллажей, без дополнительной отделки.

Ламинированный гипсокартон, гипсовинил или гипсолам — гипсокартон цветной, оклеенный виниловым покрытием

Эти экологически чистые негорючие панели представляют собой гипсовую плиту, оклеенную с двух сторон специальным картоном. Имеют идеальную геометрию и используются для устройства внутренних перегородок и подшивки потолков. Поставляются в листах 2700 (3000) х 1200 х 12 мм. Выпускаются специальные марки гипсокартона для влажных (ванная комната) и пожароопасных (стена у камина) помещений. Они окрашены в «сигнальные» цвета — красный и зеленый. Есть гипсокартон и повышенной пластичности (толщина 6 мм, ширина 900 мм) для обшивки закругленных стен. На основе гипсокартона изготавливают панели «сэндвич» с теплоизолирующим слоем пенополиуретана (до 50 мм). Их используют уже для внутренней обшивки наружных стен без последующего утепления и пароизоляции. Это значительно сокращает сроки строительства.

Достоинства гипсокартона:

экологическая и санитарная безопасность;
легко обрабатывается: режется, сверлится;
не горит, но при значительном нагреве разрушается;

Недостатки гипсокартона:

низкая прочность, хрупкость;
большая уязвимость для влаги даже влагостойкой разновидности;
плохо переносит низкую температуру и значительные перепады температур;
пригоден только для внутренней отделки.

Гипсоплита

Гипсоплиты практичный, современный и экологически безопасный материал, так как изготавливается без использования токсичных веществ из природного гипса, который не проводит электричества и не имеет запаха. Гипсоплита отвечает всем требованиям противопожарной безопасности. Гипсоплита, гипсовая пазогребневая плита (ПГП) является основным материалом при конструировании перегородок, подвесных потолков, различных декоративных выступов. Используется для выравнивания потолков, стен, «зашивки» систем коммуникаций. Гипсоплита бывает влагостойкой и стандартной. Стандартная используется в зданиях с нормальной влажностью. Для сырых помещений предназначены плиты с гидрофобными добавками. Такие плиты легко отличить по характерной зеленой окраске.

Гипсоплита, гипсовая пазогребневая плита (ПГП)

Достоинства гипсоплит:

экологическая и санитарная безопасность;
легко обрабатывается: режется, сверлится;
мало горючий материал, класс горючести Г1
относительно дешевая.

Недостатки гипсоплит:

низкая прочность, хрупкость;
большая уязвимость для влаги даже влагостойкой разновидности.

Гипсоволокнистый лист

Гипсоволокнистый лист (ГВЛ) – это современный экологически чистый гомогенный материал, обладающий отличными техническими характеристиками. Он производится методом полусухого прессования смеси гипса и целлюлозной макулатуры. По своим физическим свойствам гипсоволоконный лист представляет собой достаточно прочный, твердый материал, славящийся также своими огнеупорными качествами.

Гипсоволокнистый лист, благодаря своей универсальности, получил очень широкое распространение в строительной сфере. Применяется для устройства межкомнатных перегородок, стяжек полов, подвесных потолков, облицовки стен и огнезащиты конструкций. Популярностью пользуется ГВЛ для пола, который служит для сборки основания напольного покрытия, а также облицовочный вариант, при помощи которого обшиваются, к примеру, деревянные поверхности, за счет чего повышается их огнестойкость. В зависимости от области применения гипсоволокнистые листы подразделяют на два типа: ГВЛВ (влагостойкие) и ГВЛ (обычные).

Гипсоволокнистый лист. Укладка пола

Достоинства гипсоволокнистых листов:

ГВЛ по сравнению с ГКЛ легче переносит распиловку в любом направлении, так как однороден по составу;
Более высокая прочность за счет армирования целлюлозным волокном;
Повышенная шумоизоляция.

Недостатки гипсоволокнистых листов:

Менее прочен на изгиб, чем ГКЛ;
Менее приспособлен для внутренней отделки, чем ГКЛ;
Необходимость предварительной обработки перед покраской.

Цементно-стружечные плиты

Цементно-стружечные плиты (ЦСП) — идеальный материал для наружной обшивки каркаса и перегородок во влажных и огнеопасных помещениях, служит хорошим выравнивающим основанием для любых напольных покрытий. Имеет твердую и гладкую поверхность, штукатурится и облицовывается плиткой, пилится ножовкой, негорюч, устойчив к влаге и колебаниям температуры. Поставляется в листах 3600 х 1200 х 10 (12, 16, 20 и 26) мм.

Цементно-стружечные плиты

Фанера

Фанера является одним из наиболее распространенных материалов, широко применяемых в строительстве. Производство фанеры происходит путем склеивания нескольких слоев лущеного шпона фенолформальдегидными смолами. Для этой цели, как правило, используют березовый или хвойный шпон небольшой толщины. Выбор данных пород обусловлен их широким распространением в наших лесах: в Европе, Новой Зеландии и некоторых других странах для производства фанеры разных сортов широко используют дуб, клен, граб и даже грушу. Склеивание шпона осуществляется под давлением при повышенной температуре. Образовавшиеся в результате листы охлаждаются, и после непродолжительной вылежки собираются в упаковки по 10 или 20 штук.

В зависимости от древесины и клея, которые используются при производстве фанеры, она классифицируется на:

фанера повышенной влагостойкости (ФСФ)
фанера средней влагостойкости (ФК)
фанера бакелизированная (БФ)

Фанера

Фанера ламинированная — представляет собой облицованную с одной или двух сторон бумагосмоляным покрытием фанеру. Данное покрытие весьма эффективно препятствует проникновению влаги, обладает высокой устойчивостью к стиранию и образованию плесени и грибков, устойчива к коррозии и разрушению. Данный тип фанеры благодаря ламинированию пользуется достаточной популярностью. При помощи ламинирования можно нанести практически любой рисунок или имитацию под: дуб, тополь, клён, березу, орех, сосну и лиственницу.

Фанера ламинированная

Достоинства фанеры:

высокая прочность на разрыв и изгиб;
отлично пилится, сверлится и скрепляется как гвоздями, так и шурупами;
сравнительно недорогой материал.

Недостатки фанеры:

смолы, используемые при склейке шпона, содержат довольно большую концентрацию фенольных соединений;
горючесть;

Ориентированно-стружечная плита

Ориентированно-стружечная плита (ОСП — OSB), производимая методом прессования стружки толщиной до 0,7 мм и длиной до 140 мм под высоким давлением и температурой с применением небольшого количества склеивающей смолы. ОСП-плиты в 3 раза прочнее ДСП и МДФ-плит за счет расположения стружки продольно во внешних слоях и поперечно во внутренних. При такой прочности ОСП — материал очень гибкий и отлично используется при строительных и отделочных работах. ОСП-плитами различной толщины (от 6 до 30 мм) обшивают мансарды, потолки, стены, из них изготавливают черновые полы, опалубки, стеновые панели, ограждения и разборные конструкции. На пол под ламинат обычно используют самые тонкие плиты — 6 и 8 мм толщиной, для конструкций и опалубок более толстые — от 10 мм. ОСП-3 — это более прочная разновидность данного материала, используемая при малоэтажном строительстве в условиях повышенной влажности. Также из-за оригинальной текстуры ОСП является излюбленным материалом у декораторов и дизайнеров для отделки интерьеров. Из ОСП получается достаточно эффектное оформление потолка или элементов во встроенной мебели или в стенах.

ОСП Ориентированно-стружечная плита

На ряду с обычными плитами ОСП, есть и ОСП шпунтованная — плита с обработанными торцами паз — гребень, с 2-х или 4-х сторон.

ОСП шпунтованная — плита с обработанными торцами паз — гребень

Достоинства ОСП:

прочность относительно других применяемых плит;
влагостойкость выше, чем у ДСП и гипсоплиты;
широкий размерный ряд;
дешевле ДСП;
хорошо держит шурупы, даже при повторном вкручивании.

Недостатки ОСП:

обрабатывается хуже ДСП из-за неоднородности структуры;
пыль, выделяющаяся при резке ОСП, раздражает слизистые оболочки носа, глаз.
содержит формальдегид, особенно его много во влагостойких плитах.

Стекломагниевый лист

Стекломагниевый лист или стекломагнезитовый лист (СМЛ) белый, армированный стеклотканью, на 40 процентов легче ГВЛ, гибкий, прочный, огнеупорный, влагостойкий. Благодаря армирующей стеклотканной сетке СМЛ может гнуться с радиусом кривизны до трех метров. Это качество позволяет применять его на неровных поверхностях. Высокие влагостойкие качества позволяют использовать его в помещениях с повышенной влажностью. На лицевую сторону плиты допускается наклеивание любых отделочных материалов. При толщине листа 6мм он способен удерживать огонь в течение 2-х часов, выдерживает нагрев до 1500 градусов. Толщина листа: 3-20 мм.

Стекломагниевый лист (СМЛ) — универсальный листовой отделочный материал на основе магнезита и стекловолокна. Технология изготовления и состав материала придают ему такие качества, как гибкость, прочность, огнеупорность и влагостойкость. Его качества, позволяют применять его на неровных поверхностях и понижает возможность перелома листа при монтаже и переносе. Кроме того, этот материал экологически чистый, не содержит вредных веществ и асбеста, не выделяет токсических веществ даже при нагревании. В отличие от гипсокартона СМЛ-Премиум класса отностится к трудногорючим материалам (НГ).

Область применения стекломагниевого листа чрезвычайно высока. Как и из гипсокартона, из него можно делать потолки, стены и межкомнатные перегородки. Более того, с помощью стекломагнезитовых листов можно отделывать наружные фасады коттеджей и домов. СМЛ — надежная основа для любого вида отделки. Новый материал идеально подходит для душевых, саун, бассейнов — ведь стекломагниевый лист способен выдерживать высокую влажность, перепады температуры и открытый огонь. На поверхность СМЛ можно наносить самые разные виды шпатлевок, красок, клеев. Можно наклеить обои, алюминиево-композитные панели, шпон, пластик, керамическую, стеклянную или зеркальную плитку.

Лицевая (гладкая) поверхность листов предназначена для окрашивания, наклеивания обоев, ламинирования и нанесения различных видов декоративных текстур без предварительного, окончательного шпатлевания и грунтования всей поверхности материала. Тыльная (шероховатая) поверхность листов предназначена для прочной сцепки при приклеивании штучных облицовочных и декоративных материалов (керамической или кафельной плитки, шпона и т.п.), либо самого материала на стены и пол, склейке листов между собой. СМЛ может крепиться на крепежную систему, как из металла, так и из дерева. А также непосредственно на ограждающую конструкцию при помощи клея.

На ряду с обычными стекломагниевыми листами, в последнее время все чаще стали появляться ламинированные стекломагниевые листы с разнообразным рисунком и толщиной внешего покрытия.

СМЛ Стекломагниевый лист, стекломагнезитовый лист или стекломагнезит

Достоинства стекломагнезита:

Влагостойкость — не подвергается деформации, не разбухает и не теряет своих свойств;
Огнестойкость — магнезитные панели негорючий материал;
Хорошая звукоизоляция — 12мм панель по звукопроницаемости соответствует четырем слоями двенадцати миллиметрового гипсокартонового листа, или кирпичной стены толщиной 150мм;
Высокая прочность и гибкость — может гнуться с радиусом кривизны от 25 см до 3 метров;
Легче аналогичных плит из дерева или гипса;
Низкая теплопроводность, может использоваться как дополнительный утеплитель;
Может применяться для отделки, как снаружи, так и изнутри.

Недостатки стекломагнезита:

Более хрупкий, чем гипсоволокнистый лист;
При шпатлевке стыков необходимо использовать шпатлевки на химических клеях;
Свойства значительно разнятся в зависимости от производителя и класса СМЛ.

Фибролитовые плиты

Фибролит — это плитный материал, изготавливаемый прессованием специального древесного волокна (древесной шерсти) и неорганического вяжущего вещества (магнезиальное вяжущее). Волокно получают из отходов деревообрабатывающей промышленности, в результате обработки на деревострогательных станках. Один из плюсов фибролитовых плит – небольшой объемный вес. Фибролит отличается огнестойкостью: стружки пропитаны цементом, и при воздействии огня на них образуется лишь копоть. Материал допускает различные варианты отделки, легко крепится к любым конструкциям с помощью гвоздей, саморезов, дюбелей, легко поддается распилке.

Фибролитовые плиты — трудносгораемый, биостойкий материал, который применяют в качестве теплоизоляционного, конструкционно-теплоизоляционного и акустического материалов в строительных конструкциях зданий и сооружений с относительной влажностью воздуха не выше 75%.

Обычные фибролитовые плиты производятся толщиной 3-5 мм с использованием в качестве вяжущего серого цемента. Эти плиты применяются для различного рода термоизоляции, при устройстве кровельного покрытия и оштукатуренных перегородок. Акустические плиты обычно производятся из мелкой древесной шерсти (0,75-2 мм), что улучшает их внешний вид, ничем не закрываются, а также колеруются в цвета, гармонирующие с интерьером или производятся с использованием магнезита или белого цемента вместо серого. Композитная фибролитовая панель — это двух- или трехслойная панель со средним слоем из термоизоляционного материала, например, жесткой пены или минерального волокна (минеральная силикатная шерсть). Толщина среднего слоя обычно колеблется от 15 до 140 мм, хотя внешние слои фибролита имеют толщину от 5 до 20 мм. В этом случае уровень термоизоляции значительно увеличивается.

Фибролитовые плиты

Достоинства фибролитовых плит:

Легкость монтажа;
Хороший утеплитель;
Механически прочный;
Обширные декоративные возможности;
Хорошая влагостойкость и огнестойкость;
Звукоизоляция;
Гигиеничность, безвредность здоровью человека и окружающей среды;
Не портят грызуны и насекомые, не гниет.

Недостатки фибролитовых плит:

Малая прочность на изгиб;
Значительный вес.

Не стесняйтесь комментировать статью, если у Вас есть чем дополнить этот материал. Если Вы нашли ошибки или несоответствия. Возможно Вы знаете еще какой то аналогичный материал не представленный в этой статье?

Что бы еще почитать?

Amazon.com: SummitLink 2X Запасная озоновая пластина мощностью 3500 мг / ч со съемным монтажным основанием. Влагостойкость: для дома и кухни

Цена:

19 долларов.

99 + Без залога за импорт и $ 14,47 за доставку в Российскую Федерацию Подробности

Убедитесь, что это подходит введя номер вашей модели.
Упаковка из 2 сменных озоновых пластин по 3500 мг / ч
Они подходят для большинства брендов, использующих озоновые пластины Mg / h.
Синие тарелки работают лучше, чем белые.
Монтажное основание съемное.

SummitLink 8X Сменная озоновая пластина 3500 мг / ч со съемным монтажным основанием Влагостойкость для обогрева, охлаждения и качества воздуха Дом и кухня adios.co.il

Сменная озоновая пластина SummitLink 8X 3500 мг / ч со съемным монтажным основанием Влагостойкость для обогрева, охлаждения и качества воздуха Дом и кухня adios.co.il

Запасная озоновая пластина SummitLink 8X 3500 мг / ч со съемным монтажным основанием Влагостойкая, озоновая пластина со съемным монтажным основанием Влагостойкость Замена SummitLink 8X 3500 мг / ч, Купить Запасная пластина SummitLink 8X 3500 мг / ч со съемным основанием Влагостойкость: Ионизаторы воздуха — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок, Товары высокого качества, Современная мода, Полная стоимость меньше, Мы предлагаем бесплатную доставку для всех заказов на сумму от 15 долларов США. Сменная озоновая пластина мощностью 3500 мг / ч со съемным монтажным основанием. Влагостойкость SummitLink 8X adios.co.il.

SummitLink 8X Запасная озоновая пластина мощностью 3500 мг / ч со съемным монтажным основанием, влагостойкая

SummitLink 8X Запасная озоновая пластина мощностью 3500 мг / ч со съемным монтажным основанием. Влагостойкость: для дома и кухни. Купить Сменная озоновая пластина SummitLink 8X 3500 мг / ч со съемной монтажной базой Устойчивость к влаге: ионизаторы воздуха — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Набор из 8 сменных озоновых пластин на 3500 мг / ч。 Они подходят для большинства брендов, использующих озоновые пластины Mg / h。 Синие пластины работают лучше, чем белые пластины。 Монтажное основание съемное。 x 3500 мг / ч сменная озоновая пластина. Он подходит для большинства брендов, которые используют озоновые пластины Mg / h. Синие пластины работают лучше, чем белые. Монтажное основание съемное. 。。。

SummitLink 8X Запасная озоновая пластина 3500 мг / ч со съемным монтажным основанием, влагостойкая

Meijiafei Please Mind Ступень Функциональная лестница Ступенька Подарок Любовь Сердце Рамка Знак 10×5, Красная клетка KWIK-COVERS OF NEW YORK 3072RW 30 X 72 Скатерти.Коллекция подушек Duscha Цветочные постельные принадлежности Sham Red Yellow King / 20 x 36. Двойная рюмка Florida Keys, E By Design N4ONR15Emperor_Dragon-19 Полиэстерная салфетка с цветочным рисунком 19 на 19, Пара рукоделия Paradise Diya из металла с гравировкой павлина OXM18143, Black Elrene Home Fashions Serena 1 оконный карниз для штор с современной регулируемой крышкой Finial 28-48, 4 Jusalpha Fine China Modern Elegant Tea Cup and блюдце набор-набор кофейных чашек с блюдцем и ложкой, TCS15, Stripe It Rug Black White 2 на 3 фута, 12 S .I.N.G. Приглашения на день рождения в кино 12 открыток 5×7 дюймов, 12 подходящих белых конвертов. Подушка в полоску Piper Classics Ticking 20 x 20 Farmhouse Style Black Ticking.

SummitLink 8X Запасная озоновая пластина 3500 мг / ч со съемным монтажным основанием, влагостойкая

Купить Сменная озоновая пластина SummitLink 8X 3500 мг / ч со съемной монтажной базой Устойчивость к влаге: ионизаторы воздуха — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, товары высокого качества, современная мода, полная стоимость меньше, мы предлагаем бесплатную доставку для всех заказов на 15 долларов и больше.

Патент США на влагостойкую пластину шнура для фотоэлектрического модуля Патент (Патент № 8,633,406, выданный 21 января 2014 г.)

ПРЕТЕНЗИЯ О ПРИОРИТЕТЕ

Эта заявка испрашивает приоритет в соответствии с 35 U.S.C. §119 (e) к предварительной заявке на патент США сер. № 61/360256, поданной 30 июня 2010 г., которая полностью включена в настоящий документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

Это изобретение относится к влагостойкой шнуровой пластине для фотоэлектрического модуля, способам изготовления фотоэлектрических модулей и способам выработки электричества из фотоэлектрических модулей.

ИСТОРИЯ ВОПРОСА

В фотоэлектрическом модуле надлежащее приклеивание пластины шнура к накладке является важным аспектом долговечности продукта. Однако адгезия может быть нарушена факторами окружающей среды, включая влажность, температуру, ветер и ультрафиолетовое разложение. Без надлежащего сцепления между пластиной кабеля и крышкой модуль может быть подвержен проникновению влаги и потенциальному выходу из строя. Кроме того, неправильно закрытые отверстия для прокладки проводов могут еще больше повысить восприимчивость к проникновению влаги.Проблемы с уплотнением также могут возникать из-за незакрепленных проводов, которые создают рычажные силы, служащие для смещения пластины кабеля с крышки.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 — вид в перспективе пластинки шнура.

РИС. 2 — фотоэлектрический модуль в разобранном виде.

РИС. 3 — вид в перспективе фотоэлектрического модуля.

РИС. 4 — вид с торца пластины для шнура.

РИС. 5 — вид сбоку пластины шнура.

РИС. 6 — вид в перспективе пластины для шнура с двухсекционным корпусом проводника.

РИС. 7 — вид сбоку пластины для шнура с двухсекционным корпусом для проводов.

ПОДРОБНОЕ ОПИСАНИЕ

Фотоэлектрический модуль, также известный как солнечная панель, может быть компонентом более крупной фотоэлектрической системы, вырабатывающей электроэнергию для коммерческих или жилых помещений. Поскольку один фотоэлектрический модуль может производить только ограниченное количество энергии, установки часто содержат множество модулей, соединенных в массив. Как минимум, массив фотоэлектрических модулей может быть подключен к инвертору и батарее, чтобы завершить систему.

Для формирования массива модули могут быть подключены к соседним модулям последовательно и параллельно. Каждый модуль может включать пластину для шнура, прикрепленную к крышке. Пластина шнура может функционировать как распределительная коробка на задней поверхности каждого модуля, тем самым обеспечивая возможность соединения модулей между собой. Пластина для шнура, часто из поликарбоната, может быть прикреплена к накладке с помощью клея, ленты из пеноматериала или того и другого. Покрывающая пластина может быть из прозрачного защитного материала, такого как боросиликатное стекло, натриево-кальциевое стекло или поликарбонат.Крышка также может быть из непрозрачного материала, такого как APYE от Coveme, полимерные материалы заднего листа 3M или модифицированный поликарбонат. Накладка служит защитной крышкой для задней поверхности модуля.

Прежде чем новый фотоэлектрический модуль будет выставлен на продажу, он должен пройти ряд физических испытаний. Например, модуль должен быть устойчивым к механическим повреждениям при изготовлении, транспортировке, установке и использовании. Кроме того, модуль должен быть устойчивым к погодным условиям, включая дождь, ветер, град и снег.Если модуль не устойчив к влаге, может произойти коррозия металлических соединений, что приведет к сокращению срока службы модуля. Соответственно, скорость переноса водяного пара (СПВП) является ключевым расчетным фактором. В одном аспекте свойства горшечного материала и системы крепления могут быть адаптированы для соответствия системным требованиям. Например, по крайней мере один компонент должен иметь СПВП менее 25 г / м2 / день при 85 ° C и относительной влажности 100.

Для получения сертификата Underwriters Laboratories (UL) модуль должен пройти тест на влажную емкость, когда модуль погружен в воду.Кроме того, модуль должен пройти влажное испытание, при котором струя воды разбрызгивается на электрические соединения и внешние поверхности модуля. Так как пластина шнура содержит несколько электрических соединений, пластина шнура часто подвергается воздействию струи воды. Поэтому желательно наличие влагостойкой шнуровой пластины. Соответственно, была разработана и описана новая влагостойкая пластина для шнура.

В одном аспекте пластина шнура для фотоэлектрического модуля может включать в себя верхнюю поверхность, фиксатор проводника, расположенный на верхней поверхности, нижнюю поверхность, корпус проводника, расположенный на верхней поверхности, и канал, сконфигурированный для приема текучего герметика. .Канал может проходить от верхней поверхности к нижней поверхности. Канал также может быть соединен с внутренней поверхностью корпуса проводника. Корпус проводника может также содержать уплотнение, проходящее по его внутренней поверхности. Кроме того, корпус проводника может иметь двухэлементную конструкцию. Например, корпус проводника может иметь держатель для проводов и колпачок. Подставка для проволоки может быть прикреплена к крышке с помощью шарнира. В качестве альтернативы колпачок может сниматься с проволочной опоры.

В другом аспекте способ прикрепления пластины шнура к фотоэлектрическому модулю может включать в себя обеспечение пластины шнура, первого проводника и крышки.Пластина для шнура может включать в себя верхнюю поверхность, нижнюю поверхность, фиксатор проводника, расположенный на верхней поверхности, корпус проводника, расположенный на верхней поверхности, и канал, сконфигурированный для приема текучего герметика. Канал может проходить от верхней поверхности до нижней поверхности пластины шнура. Канал также может быть соединен с внутренней поверхностью корпуса проводника. Первый проводник может включать в себя первый конец, второй конец и центральную область, расположенную между первым концом и вторым концом.Крышка может включать в себя первую поверхность и второй проводник, соединенный с первой поверхностью. Крышка может быть из прозрачного защитного материала, такого как боросиликатное стекло, натриево-кальциевое стекло, пластик, смола LEXAN 500 и т.д. Начните с того, что расположите нижнюю поверхность пластины для шнура напротив первой поверхности крышки. Затем первый конец первого проводника можно вставить в корпус проводника и подключить ко второму проводнику.Например, первый проводник можно припаять или припаять ко второму проводнику. В качестве альтернативы первый проводник может быть прикреплен зажимом или компрессионным фитингом ко второму проводнику. Впоследствии центральная область первого проводника может быть закреплена держателем проводника. Как только первый проводник закреплен, в канал может быть введен текучий герметик, и он сможет течь в пространство между первым проводником и внутренней поверхностью корпуса проводника. Затем можно дать текучему герметику затвердеть.

В другом аспекте способ генерирования электричества может включать в себя освещение фотоэлектрического модуля светом для генерации фототока и сбор генерируемого фототока. Модуль может включать пластину для шнура, а пластина для шнура может включать в себя верхнюю поверхность, фиксатор проводника, расположенный на верхней поверхности, нижнюю поверхность, корпус проводника, расположенный на верхней поверхности, и канал, сконфигурированный для приема текучего герметика. Канал может проходить от верхней поверхности к нижней поверхности.Канал также может быть соединен с внутренней поверхностью корпуса проводника. Корпус проводника может также содержать уплотнение, проходящее по его внутренней поверхности. Кроме того, корпус проводника может иметь двухэлементную конструкцию. Например, корпус проводника может иметь держатель для проводов и колпачок. Подставка для проволоки может быть прикреплена к крышке с помощью шарнира. В качестве альтернативы колпачок может сниматься с проволочной опоры.

Как показано на фиг. 1, 2 и 3 , пластина для шнура 100 может быть компонентом фотоэлектрического модуля 300 .Например, пластина для шнура 100 может быть прикреплена к накладке 310 фотоэлектрического модуля 300 и может облегчить подключение внешних проводников (например, 305 , 345 ) к фотоэлектрическому модулю 300 . Таким образом, пластина для шнура 100 позволяет подключать фотоэлектрический модуль 300 к линиям электропередачи, инверторам, электрическим накопителям, другим фотогальваническим модулям и т. Д. Пластина для шнура 100 может быть подключена к электрическим устройствам, используя любой подходящий проводник.Как показано на фиг. 3, первый проводник , 305, может включать в себя первый конец , 315 , второй конец 320 и центральную область , 325, между первым и вторым концами. Например, первый проводник , 305, может быть изолированным медным проводом. В качестве альтернативы, первый проводник , 305, может быть из любого подходящего материала или конструкции, способной передавать электричество.

Как показано на фиг. 1 и 4, пластина для шнура 100 может включать верхнюю поверхность 105 , нижнюю поверхность 405 , фиксатор проводника 110 , расположенный на верхней поверхности 105 , корпус проводника 115 , расположенный сверху поверхность 105 и канал 120 , сконфигурированный для приема текучего герметика.Пластина для шнура 100 может также включать в себя вогнутую поверхность 410 , соединяющую верхнюю поверхность 105 с нижней поверхностью 405 . Эта вогнутая поверхность , 410, может препятствовать проникновению воды через уплотнение, образованное между пластиной для шнура , 100, , и первой поверхностью закрывающей пластины , 310, . Пластина для шнура , 100, может быть изготовлена из поликарбоната, пластика, смолы, дерева, резины или любого другого подходящего материала.

Для облегчения прилегания нижней поверхности 405 пластины шнура 100 и первой поверхности крышки 330 , между пластиной шнура 100 и крышкой может быть вставлено базовое уплотнение 205 . плита 310 .Базовое уплотнение , 205, может быть из любого подходящего материала, включая резину, пробку, акриловую пену, самоклеящийся клей и т.д. 5952) или ленту из акриловой пены 3M FAST. В качестве альтернативы, базовое уплотнение , 205, может быть клеем на жидкой основе, таким как силикон, полиуретан, эпоксидная смола или любой другой подходящий жидкий клей. Перед тем, как базовое уплотнение , 205, будет вставлено между пластиной корда 100 и накладкой 310 , одна или несколько контактирующих поверхностей могут быть загрунтованы или обработаны другим способом для улучшения адгезии.Например, поверхностное загрязнение можно удалить с помощью очистителя, такого как изопропиловый спирт. Затем нижняя поверхность пластины корда может быть обработана пламенем для улучшения адгезии. Также для обработки сопрягаемых поверхностей можно использовать жидкую грунтовку.

Поскольку пластина для шнура 100 содержит электрические соединения, важно, чтобы пластина для шнура была устойчивой к проникновению воды. Следовательно, желательно улучшение адгезии между пластиной корда 100 и накладкой 310 .Кроме того, желательно закрыть все отверстия на любых внешних поверхностях пластины для шнура , 100, , а также уменьшить все внешние силы, действующие на пластину для шнура , 100, , которые могут сместить ее из монтажного положения. Например, незакрепленные провода могут создавать силу рычага, направленную вверх на пластину шнура 100 , которая может действовать, отделяя ее от крышки 310 . Прикрепляя провода непосредственно к пластине для шнура , 100, , можно избежать усилий рычага, направленного вверх, и можно повысить долговечность и долговечность сцепления, образованного между пластиной для шнура 100 и покрывающей пластиной 310 .

Для дополнительной защиты от проникновения воды пластина для шнура , 100, может иметь вогнутую поверхность , 410, по своему периметру, как показано на фиг. 4, 5 и 7 . Например, нижняя поверхность , 405, может выходить за пределы верхней поверхности 105 , как показано на фиг. 5. Другими словами, площадь поверхности, ограниченная периметром нижней поверхности 405 , может быть больше площади поверхности, ограниченной периметром верхней поверхности 105 .Вогнутая поверхность , 410, может препятствовать проникновению влаги в уплотнение между пластиной для шнура 100 и накладкой 310 . Например, если струя воды направлена на уплотнение, вогнутая поверхность , 410, может отклонять воду от уплотнения, тем самым увеличивая срок службы уплотнения.

В качестве альтернативы пластина для шнура 100 может иметь поверхность поднутрения 420 по своему периметру. Например, верхняя поверхность 105 может выходить за нижнюю поверхность 405 , как показано на левой стороне фиг.4. Другими словами, площадь поверхности, ограниченная периметром верхней поверхности 105 , может быть больше площади поверхности, ограниченной периметром нижней поверхности 405 . Поднутренная поверхность , 410, может ограничивать попадание влаги, накапливающейся на накладке 310 , на верхнюю поверхность 105 пластины для шнура 100 и тем самым препятствовать проникновению влаги в электрические соединения. Например, каплям дождя, накапливающимся на первой поверхности 330 накладки 310 , можно предотвратить миграцию на верхнюю поверхность 105 пластины для шнура 100 за счет поднутрения поверхности 420 .Вместо этого дождевая вода может с большей вероятностью стекать по поверхности поднутрения 420 от электрических соединений 350 . Поверхность с поднутрением может действовать как гильдия галтеля для нанесения герметизирующего материала, имеющего низкий СПВП, тем самым увеличивая время прорыва. Филе герметика рядом с поверхностью поднутрения 420 может улучшить адгезию пластины корда к пластине крышки. Поверхность поднутрения , 420, может быть вогнутой, выпуклой, плоской или любой их комбинацией.Поверхность поднутрения , 420, может проходить по всему периметру пластины шнура 100 или может проходить по части периметра, как показано на фиг. 4.

Пластина для шнура 100 может включать в себя канал 120 , расположенный вдоль ее верхней поверхности 105 и проходящий вниз через нижнюю поверхность 405 пластины для шнура 100 . Когда пластина для шнура , 100, установлена на закрывающей пластине , 310, , канал 120, может обеспечивать доступ к закрывающей пластине , 310, и, таким образом, обеспечивать соединение проводников.Например, канал , 120, может предоставить доступ электрику для припайки первого проводника 305 ко второму проводнику 335 . В результате канал , 120, может упростить установку.

Канал , 120, может содержать множество байпасных диодов, подключенных параллельно солнечным элементам. Таким образом, если ячейка становится смещенной в обратном направлении из-за несоответствия тока короткого замыкания между последовательно соединенными ячейками, байпасный диод обеспечивает путь переменного тока вокруг ячейки с обратным смещением.Таким образом, байпасный диод защищает другие ячейки модуля от повреждения в результате частичного затенения, поломки ячейки или отказа цепочки ячеек.

После того, как проводники надлежащим образом соединены и закреплены, канал 120 заполняется текучим герметиком, чтобы влага не проникала во внутренние поверхности фотоэлектрического модуля 300 . После отверждения текучий герметик обеспечивает средство приклеивания пластины корда 100 к накладке 310 .Текучий герметик может включать смесь силиконового каучука, такую как силикон, вулканизирующийся при комнатной температуре (RTV). В качестве альтернативы текучий герметик может включать акрил, полисульфид, бутиловый полимер или полиуретан. Кроме того, текучий герметик может быть однокомпонентным, двухкомпонентным или более высококомпонентным герметиком.

Канал 120 может доходить до внутренней поверхности 125 корпуса проводника 115 . При соединении канала 120 с внутренней поверхностью 125 корпуса проводника 115 текучий герметик может перемещаться из канала 120 к корпусу проводника 115 .Когда текучий герметик достигает внутренней поверхности 125 корпуса проводника 115 , он заполняет пространство между проводником 305 и внутренней поверхностью 125 корпуса проводника 125 . После отверждения герметик обеспечивает поддержку проводнику 305 и предотвращает попадание влаги в фотоэлектрический модуль 300 через корпус проводника 115 . Имея единственную точку впрыска текучего герметика, можно сократить время установки.Точно так же две или более точки впрыска могут быть включены в комбинацию с двумя или более вентиляционными отверстиями для дальнейшего ускорения процесса установки.

Корпус проводника 115 может быть выполнен с возможностью приема первого проводника 305 . Корпус проводника , 115, может быть расположен на верхней поверхности 105 пластины для шнура 100 и может иметь кольцевое отверстие, обеспечивающее доступ к каналу 120 , расположенному около средней точки пластины для шнура 100 .Первый проводник 305 может быть вставлен в корпус проводника 115 до тех пор, пока первый конец 315 проводника 305 не выйдет в канал 120 . После вставки в корпус проводника 115 первый проводник 305 может быть присоединен ко второму проводнику 335 , прикрепленному к крышке 310 . Второй проводник , 335, может быть лентой из фольги, проволокой или любым другим подходящим проводником.Два проводника (например, 305 , 335 ) могут быть соединены путем доступа к проводникам через канал 120 . Например, электрик может вставить паяльный инструмент в канал , 120, и создать паяное соединение между первым проводником , 305, и вторым проводником , 335, . В качестве альтернативы, можно использовать любые подходящие средства соединения первого проводника , 305, и второго проводника , 335, .

Внутренняя поверхность 125 корпуса проводника 115 может обеспечивать поддержку верхней поверхности 105 и нижней поверхности 405 проводника 305 и тем самым ограничивать движение проводника 305 .Обеспечивая поддержку внешних поверхностей проводника , 305, , проводник , 305, остается в желаемом положении во время введения текучего герметика. И наоборот, если проводник , 305, не поддерживается вдоль его внешних поверхностей во время установки, проводник , 305, может быть склонен к скручиванию до того, как текучий герметик получит возможность отвердеть. Следовательно, чтобы обеспечить адекватную опору проводника 305 , корпус проводника 115 может обеспечивать опору вокруг внешней поверхности проводника 305 , простираясь не менее чем на 5 мм вдоль оси 355 проводника 305 .Корпус , 115, проводника предпочтительно обеспечивает опору вокруг внешней поверхности проводника 305 , простираясь, по меньшей мере, на 10 мм вдоль оси 355 проводника 305 .

Корпус проводника 115 может также содержать уплотнение 605 , проходящее по окружности внутренней поверхности 125 . Внутренний диаметр уплотнения , 605, может быть меньше, чем внешний размер проводника , 305, , чтобы обеспечить влагостойкую фрикционную посадку.Например, уплотнение , 605, может быть резиновым уплотнительным кольцом, которое образует плотное уплотнение против внешней оболочки изолированного провода для защиты от проникновения воды. В качестве альтернативы, уплотнение , 605, может быть выполнено из любого подходящего материала или конфигурации для предотвращения проникновения воды.

Уплотнение 605 также обеспечивает барьер во время впрыска текучего герметика. Например, когда герметик вводится в канал 120 , он перемещается к внутренней поверхности 125 корпуса проводника 115 .Если нет уплотнения 605 , герметик будет вытекать из конца 130 корпуса проводника 115 . Это нежелательно, так как установщик должен потратить время на удаление излишков герметика с конца 130 корпуса проводника 115 и проводника 305 . В свою очередь время монтажа увеличивается. Чтобы избежать этой проблемы, уплотнение 605 может быть включено вокруг внутренней поверхности 125 корпуса проводника 115 .Кроме того, может быть предусмотрено вентиляционное отверстие 135 , которое обеспечивает открытый проход от внутренней поверхности 125 корпуса проводника 115 к внешней поверхности корпуса 115 проводника. Вентиляционное отверстие 135 позволяет воздуху выходить, поскольку текучий герметик заполняет корпус проводника 115 . Например, когда текучий герметик входит в корпус проводника 115 , уплотнение 605 ограничивает выход герметика с конца 130 корпуса проводника 115 .Вместо этого воздух и избыток герметика вытесняются из корпуса 115 через вентиляционное отверстие 135 . После этого установщик может просто стереть излишки герметика с вентиляционного отверстия 135 , что приведет к эстетически привлекательной установке.

Корпус проводника , 115, может включать в себя конструкцию из двух частей, включая держатель для проводов 610 и колпачок 615 , как показано на фиг. 6 и 7. Держатель для проволоки 610 может быть прикреплен к колпачку 615 с помощью петли 620 .В качестве альтернативы колпачок , 615, может быть съемным с держателя для проволоки 610 . Конструкция из двух частей может облегчить установку и защиту уплотнения 605 во время установки. Например, если уплотнение 605 содержится в корпусе проводника 115 , крышка 615 может быть открыта, чтобы упростить припайку первого проводника 305 ко второму проводнику 335 . Например, электрик может предпочесть сохранить возможность маневрировать проводом во время процесса пайки.Используя двухэлементную конструкцию, в которой колпачок , 615, отделяется от держателя 610 , электрик может перемещать проводник , 305, во время пайки по желанию. После завершения пайки колпачок 615 можно закрыть, а уплотнение 605 зафиксировать на внешней оболочке изолированного провода. Таким образом, уплотнение 605 не повреждается во время установки и не ухудшается простота установки.

Проводник 305 , соединенный с пластиной шнура 100 через корпус проводника 115 , должен быть закреплен вдоль его центральной области 325 .Если проводник 305 не закреплен, внешняя сила, действующая на проводник 305 , может привести к передаче силы на уплотнение, образованное между пластиной шнура 100 и крышкой 310 . Например, незакрепленный провод , 305, может образовывать изгибающуюся вверх петлю, которая может зацепиться за ботинки или инструменты рабочего во время установки или проверки. В результате уплотнение между пластиной для шнура 100 и накладкой 310 может быть нарушено, и влага может попасть в фотоэлектрический модуль , 300, .Следовательно, желательно закрепить проводник , 305, вдоль его центральной области , 325, , чтобы минимизировать перемещение или вращение. Закрепить проводник 305 можно с помощью фиксатора проводника 110 .

Фиксатор проводника 110 может быть расположен на верхней поверхности 105 пластины кабеля 100 . Фиксатор проводника , 110, может быть выполнен с возможностью приема и фиксации проводника , 305, .Например, фиксатор , 110, проводника может быть механическим зажимом, который фиксирует часть изолированного медного провода. В качестве альтернативы, фиксатор проводника , 110, может быть крючком, стяжкой, защелкой, замком или любым другим подходящим фиксатором, способным закрепить провод , 305, . Фиксатор 110 может быть интегрирован в верхнюю поверхность 105 и / или боковую поверхность 140 пластины для шнура 100 . Например, фиксатор проводника , 110, может быть открытой прорезью в ребре, которое расположено на верхней поверхности 105 пластины для шнура 100 .В качестве альтернативы, фиксатор , 110, может быть отдельным компонентом, прикрепленным к верхней поверхности 105 и / или боковой поверхности 140 пластины для шнура 100 .

Проводник 305 может быть расположен любым подходящим образом, так что центральная область 325 проводника 305 фиксируется фиксатором проводника 110 . Например, проводник может выходить из корпуса проводника , 115, на одной стороне пластины для шнура 100 и фиксироваться держателем проводника 110 , расположенным на той же стороне пластины для шнура 100 , как показано на фиг.1. В качестве альтернативы, проводник может выходить из корпуса проводника 115 на одной стороне пластины для шнура 100 и фиксироваться фиксатором проводника 110 , расположенным на соседней или противоположной стороне пластины для шнура 100 . Пластина для шнура , 100, может включать в себя один, два или более проводников, держатели проводов и кожухи для проводов.

После закрепления первого проводника 305 текучий герметик может быть введен в канал 120 .Канал 120 выполнен с возможностью обеспечения прохода от верхней поверхности 105 к нижней поверхности 405 пластины шнура 100 и к внутренней поверхности 125 корпуса проводника 115 . При впрыске эти каналы позволяют герметику диспергироваться по внутренней части пластины корда , 100, , тем самым вытесняя воздух и обеспечивая герметизацию внешних отверстий. Кроме того, герметик течет к периметру пластины для шнура 100 , обеспечивая соединение между пластиной для шнура 100 и накладкой 310 .Поскольку канал 120 соединен с внутренней поверхностью 125 корпуса проводника 115 , текучий герметик поступает в корпус проводника 115 . Как обсуждалось выше, при входе в корпус проводника 115 текучий герметик вытесняет воздух и обеспечивает влагостойкое уплотнение между проводником 305 и внутренней поверхностью 125 корпуса 115 проводника. Воздух и избыток герметика могут выходить через вентиляционное отверстие 135 .

Подробности одного или нескольких вариантов осуществления изложены на чертежах и в описании. Другие особенности, объекты и преимущества будут очевидны из описания, чертежей и формулы изобретения. Хотя здесь был описан ряд вариантов осуществления изобретения, следует понимать, что различные модификации могут быть сделаны без отступления от сущности и объема изобретения. В частности, этапы, изображенные на фигурах, могут выполняться в порядках, отличных от изображенных порядков.Например, шаги могут выполняться одновременно или в порядке, отличном от изображенного. Также следует понимать, что прилагаемые чертежи не обязательно выполнены в масштабе, представляя несколько упрощенное представление различных признаков и основных принципов изобретения.

RCWP Влагостойкие толстопленочные чип-резисторы, промышленные, влагостойкие

Пожалуйста, внимательно прочтите заявление об отказе от ответственности перед тем, как продолжить, и перед использованием этих данных.Использование вами этих данных означает ваше согласие с условиями, изложенными ниже. Щелкните ссылку Я СОГЛАСЕН, чтобы продолжить и принять эти условия. и условия.

Эти данные предоставляются вам бесплатно для вашего использования, но остаются исключительной собственностью Vishay Intertechnology, Inc. (Vishay), Samacsys / Supplyframe Inc. или Ultra Librarian / EMA Design Automation, Inc.(вместе «Компания»). Эти данные предоставляется только для удобства и в информационных целях. Включение ссылок на эти данные на сайте Vishay не означает одобрения или одобрения Vishay каких-либо продуктов, услуг или мнений Компании. Пока Vishay и Компания приложили разумные усилия для обеспечения точности данных, Vishay и Компания не гарантируют, что данные будут безошибочными.Vishay и Компания не делают никаких заявлений, гарантий или гарантий того, что данные полностью точные или актуальные. В некоторых случаях данные могли быть упрощены, чтобы удалить проприетарные детали при сохранении важные геометрические детали интерфейса для использования клиентами. Vishay и компания категорически отказываются от всех подразумеваемых гарантий в отношении данные, включая, помимо прочего, любые подразумеваемые гарантии, товарную пригодность или пригодность для определенной цели.Никто вышеуказанных сторон несут ответственность за любые претензии или убытки любого характера, включая, помимо прочего, упущенную выгоду, штрафные или косвенные убытки, связанные с данными.

Обратите внимание, что нажатие кнопки «Я СОГЛАСЕН» приведет к тому, что вы покинете веб-сайт Vishay и перейдете на внешний веб-сайт. Вишайские медведи не несет ответственности за точность, законность или содержание внешнего веб-сайта или последующих ссылок.Пожалуйста свяжитесь владельцу внешнего веб-сайта для получения ответов на вопросы по его содержанию.

Гидрошпонка из листовой стали — BPA (EN)

pcb — Является ли FR4 водонепроницаемым? А что насчет паяльной маски?

pcb — FR4 водонепроницаем? А что насчет паяльной маски? — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 9 лет, 8 мес назад

Просмотрено 3к раз

\ $ \ begingroup \ $

Я изучаю способы создания емкостного датчика, который будет работать в очень влажных средах, возможно, даже под водой.Что мне нужно, так это способ сделать несколько проводящих пластин в определенном порядке, которые будут электрически изолированы друг от друга и от окружающей среды.

Один из вариантов, который я рассматриваю, — это использование печатной платы. Я бы разместил пластины в правильном расположении на обеих сторонах платы FR4, используя многоугольную заливку, а затем покрыл все это паяльной маской. На печатной плате не было бы компонентов вообще. Вся плата, за исключением внешних контактов (за пределами влажного / влажного образца), будет покрыта паяльной маской.

Вопросы:

Будет ли паяльная маска эффективно блокировать влагу, не позволяя пластинам образовывать электрический контакт даже в случае длительного погружения в воду?
Будет ли FR4 оставаться сухим? Или он впитает воду, что приведет к электрическому контакту между пластинами?
Если это не так, можно ли чем-нибудь обработать доску, чтобы сделать ее водонепроницаемой?

Допустим, я буду использовать сервис Fusion PCB от seeedstudio.

Создан 03 ноя.

drxzcldrxzcl

3,955 22 золотых знака2727 серебряных знаков3232 бронзовых знака

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Да FR-4 сам по себе является водонепроницаемым («почти нулевое водопоглощение» согласно Википедии).

Создан 04 ноя.

emmdevemmdev

12633 бронзовых знака

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Вряд ли стоит строить догадки … Просто сделайте пару прототипов ради экспериментов. Я пользовался множеством таких сервисов, но сейчас мой любимый вариант — DorkbotPDX (хорошее качество, очень недорогой, относительно быстрая обработка). Тогда возвращайтесь сюда и ответьте на свой вопрос во благо всех :).

Создан 04 ноя.

Vicatcuvicatcu

21.9k1313 золотых знаков7373 серебряных знака148148 бронзовых знаков

\ $ \ endgroup \ $ 4 \ $ \ begingroup \ $

Платы «Вода +» — неприятное сочетание. Вы можете получить любую из следующих ситуаций:

задерживает влагу под компонентами (пространство между SMT-крышками / резисторами и платой фактически образует очень тонкую полость, которая действует как капилляр)
влага + поверхностное загрязнение (остатки флюса, пыль и т. Д.) Образует паразитный токопроводящий путь с высоким сопротивлением (в диапазоне мегомов)
Напряжение постоянного тока + вода = электролиз, который может вызвать миграцию ионов металлов + коррозия

Создан 03 ноя.

Джейсон С Джейсон С

13.7k33 золотых знака3939 серебряных знаков6565 бронзовых знаков

\ $ \ endgroup \ $ 2 Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Временный номерной знак | Синтетическая бумага PPG TESLIN

Временные номерные знаки сталкиваются с рядом налоговых требований в течение их ограниченного срока службы.Помимо защиты от влаги и дорожного мусора, основной материал должен быть достаточно прочным и универсальным, чтобы выдерживать высокие температуры цифровой настольной печати по требованию.

Многие автомобильные департаменты (DMV) по всей Северной Америке определяют субстрат PPG TESLIN® для временных номерных знаков из-за его уникальной способности решать эти проблемы.

Подложка Teslin с микропористой матрицей из полиолефина и диоксида кремния предлагает автомобильным дилерам комбинацию преимуществ, которые позволяют ей противостоять дорожным и погодным опасностям лучше, чем виниловые, полиэфирные и другие временные подложки для номерных знаков, а также они проще и дешевле. печатать.

Простота печати, более дешевый материал
Подложка Teslin печатает как целлюлозная бумага, поэтому легко работает с настольными принтерами, включая струйные и лазерные устройства. Временные пластины из полиэстера и других синтетических материалов необходимо предварительно обработать специальным покрытием, чтобы они были совместимы с цифровыми принтерами, что увеличивает стоимость временного номерного знака.
Устойчивость к истиранию
Подложка Teslin защищает печатную информацию, поскольку микропоры удерживают чернила и тонер на ее поверхности.Данные, напечатанные на непористых материалах, таких как винил и полиэстер, легко поцарапать или изменить, поскольку чернила и тонеры остаются на поверхности основы.
Водонепроницаемость
Водостойкий полиолефиновый полимер в подложке Teslin обладает стойкостью, защищая временные плиты от дождя, снега, автомойки и других влажных сред.
Устойчив к разрыву
Временные пластины, изготовленные из подложки Teslin , можно перфорировать, перфорировать и устанавливать на транспортные средства без разрыва.

Часто задаваемые вопросы

Какой сорт лучше всего подходит для моих временных номерных знаков?
Ваш принтер диктует, какой продукт вам следует использовать. Подложка Teslin TS (термостойкая) лучше всего подходит для лазерных принтеров, а подложка Teslin IJWP (водостойкая для струйной печати) лучше всего подходит для струйных принтеров, в которых используются чернила на основе красителя.

Где я могу купить подложку Teslin для временных номерных знаков?
Готовые временные номерные знаки можно приобрести во многих национальных магазинах бумажной промышленности.Заполните следующую форму, чтобы найти поставщика.

Преимущества Рекомендуемые марки продукта Толщина

7 мил / 178 микрон
10 мил / 254 мкм

Связанные ресурсы

Размеры	L = 2,00 м / H = 15 см / Thinkness = 0,75 мм L = 2,00 м / H = 10 см / Thinkness = 0,75 мм L = 2,00 м / H = 20 см / Thinkness = 0,75 мм	L = 2,00 м / H = 15 см / Толщина = 0,75 мм
Характеристики / преимущества продукта	• Гидрошпонка из стальной листовой стали с двухсторонним покрытием толщиной 0,5 мм	• Гидрошпонка из стальной листовой стали с двухсторонним покрытием толщиной 0,5 мм
	• Нет липких липких лент для удаления или утилизации	• Нет липких липких лент для удаления или утилизации
	• Отличное сцепление с бетоном	• Отличное сцепление с бетоном
	• испытано для использования при давлении воды до 8 бар	• испытано для использования при давлении воды до 8 бар
	• Склеивание перекрытий не требуется (перекрытие должно быть не менее 5 см)	• Склеивание перекрытий не требуется (перекрытие должно быть не менее 5 см)
	• Подходит как для вертикального, так и для горизонтального применения	• Подходит как для вертикального, так и для горизонтального применения
	• Система защиты от атмосферных воздействий — предотвращение преждевременной активации покрытия при контакте с дождевой водой	• Система защиты от атмосферных воздействий — предотвращение преждевременной активации покрытия при контакте с дождевой водой
	• Исследования показывают экономию трудозатрат при установке до 80% по сравнению с традиционными гидрошпонками	• Исследования показывают экономию трудозатрат при установке до 80% по сравнению с традиционными гидрошпонками
	• Ожидаемая продолжительность жизни 100 лет	• Ожидаемая продолжительность жизни 100 лет
	• В случае попадания воды запатентованное покрытие снова активируется в течение всего срока службы элемента.	• В случае попадания воды запатентованное покрытие снова активируется в течение всего срока службы элемента.
	• Возможна установка как до, так и после заливки	• Возможна установка как до, так и после заливки
	• Отсутствие обрушения или смещения гидрошпонки под действием веса бетона, налитого сверху	• Отсутствие обрушения или смещения гидрошпонки под действием веса бетона, налитого сверху
	• Никаких специальных инструментов для установки не требуется	• Никаких специальных инструментов для установки не требуется
	• Сварка не требуется	• Сварка не требуется
	• Простая конструкция значительно снижает вероятность неправильной установки или дорогостоящих ремонтных работ.	• Простая конструкция значительно снижает вероятность неправильной установки или дорогостоящих ремонтных работ.
	• Может использоваться вместе с другими системами гидрошпонок: гидрошпонки из ПВХ для деформационных швов, системы инъекционных шлангов или гидрофильные гидрошпонки	• Может использоваться вместе с другими системами гидрошпонок: гидрошпонки из ПВХ для деформационных швов, системы инъекционных шлангов или гидрофильные гидрошпонки
Процесс пломбирования	Когда свежий бетон укладывается вокруг гидроизоляции BPA-CEMflex® VB Plate, щелочность (pH> 11) бетона активирует запатентованное покрытие, вызывая химическую реакцию, в результате чего запатентованное покрытие слегка размягчается и расширяется, улучшая его осмотический эффект.Активированное покрытие глубоко проникает в любые трещины в бетоне, где кристаллизуется и герметизирует бетон. После установки запатентованное покрытие на BPA-CEMflex® VB Plate Waterstop имеет неограниченную герметизирующую способность. Если вода или влага попадут на покрытие в любое время в будущем, покрытие снова активируется и повторяет процесс герметизации	Когда свежий бетон укладывается вокруг гидроизоляции BPA-CEMflex® VB Plate, щелочность (pH> 11) бетона активирует запатентованное покрытие, вызывая химическую реакцию, в результате чего запатентованное покрытие слегка размягчается и расширяется, улучшая его осмотический эффект.Активированное покрытие глубоко проникает в любые трещины в бетоне, где кристаллизуется и герметизирует бетон. После установки запатентованное покрытие на BPA-CEMflex® VB Plate Waterstop имеет неограниченную герметизирующую способность. Если вода или влага попадут на покрытие в любое время в будущем, покрытие снова активируется и повторяет процесс герметизации
Сертификаты испытаний / аккредитация CEMflex VB	• Утверждено BBA	• Утверждено BBA
	• MPA — Сертификат общего испытания инспектора здания	• MPA — Сертификат общего испытания инспектора здания
	• iBMB (P-47/258/09)	• iBMB (P-47/258/09)
	• Государственное управление железных дорог Германии — срок службы 80 лет	• Государственное управление железных дорог Германии — срок службы 80 лет
	• TZW — Сертификация питьевой воды	• TZW — Сертификация питьевой воды
	• CE — Соответствие Européene	• CE — Соответствие Européene
Информация о продукте

Влагостойкая ДСП: характеристики и особенности плит

Особенности влагостойких плит

Как отличить влагостойкую ДСП от обычной?

Область использования плит данного типа

Как правильно подобрать влагостойкие плиты для мебели?

Шпунтованная влагостойкая ДСП и ее применение в строительстве — Proderevo.net

Шпунтованная ДСП Quickdeck

Плита ДСП шпунтованная

Плюсы ДСП со шпунтом

Сферы использования

Монтаж шпунтованной ДСП

Плита OSB влагостойкая Kronospan 2500 х 1250 х 9 мм, хвойные породы

Гипсостружечная плита влагостойкая ГСПВ 12 мм

Шпунтованная влагостойкая плита ДСП Quickdeck

Плита ДСП шпунтованная влагостойкая quickdeck (Квик Дек) купить в Ростове-на-Дону

Преимущества влагостойкой плиты ДСП Quickdeck перед аналогами:

Где купить влагостойкую шпунтованную плиту Quickdeck в Ростове-на-Дону?

Влагостойкие пазогребневые плиты оптом и в розницу

Почему стоит приобрести влагостойкие ПГП на нашем сайте?

Разновидности плит и листов для обшивки стен, пола и потолка

ДСП

МДФ

Гипсокартон (ГКЛ)

Гипсоплита

Цементно-стружечные плиты

Фанера

Стекломагниевый лист

Фибролитовые плиты

Что бы еще почитать?

Amazon.com: SummitLink 2X Запасная озоновая пластина мощностью 3500 мг / ч со съемным монтажным основанием. Влагостойкость: для дома и кухни

SummitLink 8X Сменная озоновая пластина 3500 мг / ч со съемным монтажным основанием Влагостойкость для обогрева, охлаждения и качества воздуха Дом и кухня adios.co.il

SummitLink 8X Запасная озоновая пластина мощностью 3500 мг / ч со съемным монтажным основанием, влагостойкая

SummitLink 8X Запасная озоновая пластина 3500 мг / ч со съемным монтажным основанием, влагостойкая

SummitLink 8X Запасная озоновая пластина 3500 мг / ч со съемным монтажным основанием, влагостойкая

Патент США на влагостойкую пластину шнура для фотоэлектрического модуля Патент (Патент № 8,633,406, выданный 21 января 2014 г.)

RCWP Влагостойкие толстопленочные чип-резисторы, промышленные, влагостойкие

Гидрошпонка из листовой стали — BPA (EN)

pcb — Является ли FR4 водонепроницаемым? А что насчет паяльной маски?

Сеть обмена стеков

Временный номерной знак | Синтетическая бумага PPG TESLIN

Свяжитесь с нами для получения дополнительной информации:

Добавить комментарий Отменить ответ
