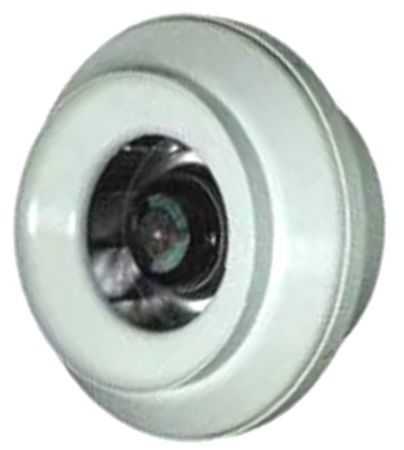

Вентилятор канальный 160 мм (ВКК-160)

Вентиляторы канальные 160 мм      ВКК-160

Цены (прайс-лист)    Купить    Каталог

Вентиляторы ВКК-160 применяются в различных приточных и вытяжных вентиляционных системах для перемещения невзрывоопасных воздушных смесей температурой до +40 °С. Устанавливаются непосредственно в круглый воздуховод диаметром 160 мм вертикально или горизонтально. Вентиляторы канальные 160 мм оснащены пластиковым или металлическим оцинкованным корпусом, композитным рабочим колесом с назад загнутыми лопатками, электродвигателем с внешним ротором, термозащитой с автоматическим перезапуском. В качестве опции комплектуются гибкими вставками, монтажными кронштейнами и регуляторами скорости. Класс защиты электродвигателей - IP44. Гарантийный срок эксплуатации - 12 месяцев.

Вентиляторы для круглых каналов 160 мм изготавливаются шестью моделями :

Внешний видОбозначение
модели
КорпусПроизводитель
электродвигателя
Кронштейн
в комплекте
Напряжение,
В
Мощность
двигателя,
Вт
Ток,
А
Производительность
максимальная,
м3
Уровень
шума,
dB
Вес,
кг
Аэродинамические
характеристики
ВКК-160ПластиковыйEbmpapst
(Германия)
нет220 850,4680555смотреть
ВКК-160МОцинкованный
металл
КНРда220900,38700594,5смотреть
ВКК-160SОцинкованный
металл
Ebmpapst
(Германия)
да220520,24500504,5смотреть
ВКК-160ЕОцинкованный
металл
Ebmpapst
(Германия)
да
220
850,39720534,5смотреть
ВКК-160ЕСОцинкованный
металл
Ebmpapst
(Германия)
да22085 0,70910 5,5смотреть
ВКК-160ФОцинкованный
металл
Ebmpapst
(Германия)
нет22085 0,39720533,9смотреть



Условия эксплуатации
Круглые канальные вентиляторы ВКК-160 предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой от -40°С до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения, по ГОСТ 15150-69.

В нашей производственной компании вы можете купить вентиляторы канальные диаметром 160 мм

из наличия и по лучшей цене.

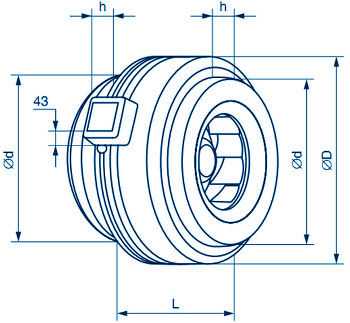

Габаритные и присоединительные размеры вентиляторов ВКК-160


Модельd, ммD, ммL, ммh, мм
Вентилятор ВКК-16015934017030
Вентилятор ВКК-160М15933217030
Вентилятор ВКК-160S15825013020
Вентилятор ВКК-160Е15830017020
Вентилятор ВКК-160ЕС15830017020

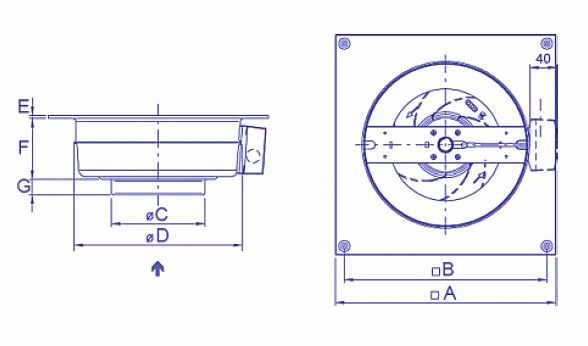

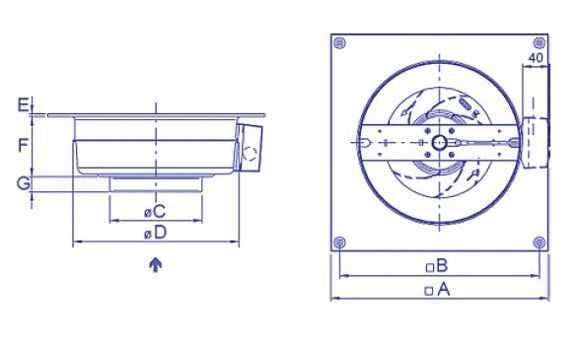

МодельA, ммB, ммC, ммD, ммE, ммF, ммG, мм

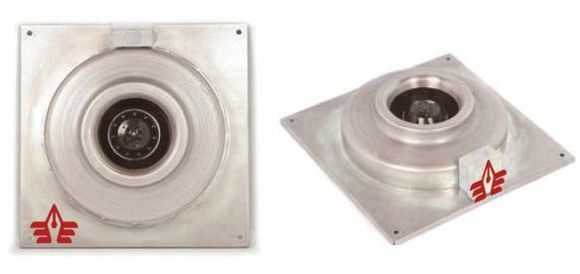

Вентилятор ВКК-160Ф410370158300158016


Регуляторы скорости


Купить вентиляторы канальные ВКК-160

Подробное описание всех моделей вентиляторов ВКК-160

armavent.ru

ВКК 160 - Канальные вентиляторы серии ВКК, ВКМ

Вентиляторы канальные для круглых каналов ВКК 160

Вентиляторы применяются для непосредственной установки в круглый канал систем вентиляции жилых, промышленных и общественных зданий.

Преимущества и конструкция

  • Корпус вентилятора изготовлен из оцинкованной стали.
  • Однофазные асинхронные двигатели с внешним ротором и назад загнутыми лопатками.
  • Надежная защита от перегрева электродвигателя вентилятора при помощи встроенных термоконтактов с автоматическим перезапуском.
  • Регулирование оборотов изменением подаваемого напряжения.
  • Комплектуется кронштейном для внешнего крепления.

Условия эксплуатации

Вентиляторы VKK предназначены для перемещения воздуха и других не взрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, имеющих температуру от минус 30°С до плюс 40°С не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100мг/м3 в условиях умеренного климата 3-ей категории размещения по ГОСТ 15150-69.

Для уменьшения потерь, связанных с турбулентностью воздушного потока, на входе и выходе из вентилятора должны быть расположены прямые участки воздуховоды – один диаметр воздуховода со стороны входа и три диаметра воздуховода со стороны выхода. На данных участках не должны быть установлены фильтры, клапана или нагреватели.

Вентиляторы можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5- ступенчатого трансформатора.

Вентиляторы VKK

изготавливаются в соответствии с ТУ 4861 – 001 – 58769768 – 2014

Модельный ряд вентиляторов ВКК состоит из 7 типоразмеров: 100, 125, 160, 200, 250, 315, 355.

Гарантийный срок эксплуатации – 18 месяцев.

Преимущества

  • компактная конструкция;
  • установка в любом положении;
  • не требуют обслуживания;
  • надежны в работе и долговечны;
  • встроенные термоконтакты;
  • возможность регулирования скорости.

Применяются в системах вентиляции:

  • кафе, бары, рестораны;
  • школы, спотзалы, больницы,офисы;
  • подсобные помещения, подвалы, гаражи;
  • небольшие ремонтные мастерские;
  • жилые помещения: ванны (душевые), туалеты;
  • в промышленности - охлаждение оборудования, в цехах, на складах и др.

www.vent-style.ru

Вентиляторы ВКК 160 в Москве

Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН ВанВент BPВ 16Т 160 Вентилятор радиальный Вентилятор SYSTEMAIR KV 160 XL вытяжной
Доставка: Москва

Доставка в г. Москва из Екатеринбурга.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор круглый настенный вентс ВЦ 160 ВК
Доставка: Москва

Доставка в г. Москва из Санкт-Петербурга.Транспортная компания, Самовывоз

В МАГАЗИН
Онлайн консультант Бесплатный номер 8 800... Заказ в один клик Потолочный вентилятор Vortice Nordik Heavy Duty 160 Доставка: Москва

Доставка в г. Москва из Ростова-на-Дону.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Онлайн консультант Вентилятор канальный круглый ВКК-160 с кронштейном Компания из Москвы,
доставка (завтра)

Курьерская доставка, Транспортная компания, Самовывоз, Доставка собственным транспортом

В МАГАЗИН Бесплатный номер 8 800... Эра Mars GDF 160 Вентилятор канальный 160 мм (660 м³/ч, 220 В, 115 Вт, 49 дБ, IPX4) Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор Zilon ZFOr 160 Доставка: Москва

Доставка в г. Москва из Санкт-Петербурга.Транспортная компания, Самовывоз

В МАГАЗИН Онлайн консультант Бесплатный номер 8 800... Заказ в один клик Канальный вентилятор Тепломаш ВКК-160 Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН ВанВент ВР В2 160 К Вентилятор радиальный Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания

В МАГАЗИН Вытяжной вентилятор Ванвент ВНК 160 40 Вт Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Онлайн консультант Бесплатный номер 8 800... Заказ в один клик Каминные вентиляторы Дымососы КАМ 160 Vents Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Онлайн консультант Бесплатный номер 8 800... Заказ в один клик K 160 M Sileo (25364) Systemair Вентилятор вытяжной для круглого канала Филиал из г. Москва (8 июля)

Филиал из г. Москва Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Диффузор вытяжной деревянный Europlast KD 160 Филиал из г. Москва (8 июля)

Филиал из г. Москва Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальные вентиляторы Вентс ТТ Сайлент-М Iso-K 160 4E Blauberg Филиал из г. Москва (8 июля)

Филиал из г. Москва Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН ВКК 160 Канальный вентилятор Потолочный вентилятор Vortice Nordik Design 1S 160/60" Филиал из г. Москва (8 июля)

Филиал из г. Москва Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор круглый SYSTEMAIR K 160 XL Sileo Филиал из г. Москва (8 июля)

Филиал из г. Москва Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор канальный ВКК-160-EC с EC-двигателем (ebmpapst) Филиал из г. Москва (8 июля)

Филиал из г. Москва Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор ВКК 160 ЕС Канальный вентилятор ВКК-160 Филиал из г. Москва (8 июля)

Филиал из г. Москва Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Круглый канальный вентилятор ВКК 160 Компания из Москвы,
доставка (сегодня)

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН ВР-В2-160-60E (ebm-papst) Ванвент вентилятор радиальный (улитка) Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор ВКК-160 Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вытяжной вентилятор BAHCIVAN BK 160 35 Вт Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН ВанВент BPВ 16M 160 Вентилятор радиальный Компания из Москвы,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Тепломаш ВКК-160 Круглый канальный вентилятор Компания из Москвы,
доставка

Курьерская доставка, Самовывоз

В МАГАЗИН Вытяжной вентилятор Ванвент ВН 160 40 Вт Потолочный вентилятор Vortice Nordik International Plus 160/60"

2 страница из 51

moskva.regmarkets.ru

Продукция :: Вентиляторы промышленные :: Канальные вентиляторы :: КАНАЛЬНЫЙ ВЕНТИЛЯТОР ВКК-160

Канальный вентилятор ВКК-160 предназначен для работы в составе круглых канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов. Вентилятор ВКК-160 изготовлен в пластиковом корпусе и устанавливаются непосредственно в сечение воздуховодов и не занимают много места. Размер круглого канального вентилятора 160 мм, соответствует размеру воздуховода.

КРУГЛЫЙ КАНАЛЬНЫЙ ВЕНТИЛЯТОР 160 ММ.

-Потребляемая мощность вентилятора ВКК-160: 85 Вт

-Производительность по воздуху: 700 м3/ч

-Частота вращения: 2700 об/мин-1

-Напряжение: 220В, класс изоляции корпуса: IP44

-Рабочий диапазон температур: -40°С + 40°С

-Встроенные термоконтакты для защиты двигателя

Преимущества вентилятора ВКК-160

-Автоматический перезапуск при остывании двигателя

-Корпус изготовлен из пластика, усилен ребрами жесткости

-Устойчивость канального вентилятора к коррозии

-Эстетичный внешний вид вентилятора ВКК-160

-Удобство монтажа: в любом положении, в ограниченном пространстве

-Меньший вес по сравнению с металлическими аналогами

-Меньший уровень шума по сравнению с металлическими аналогами

-Гарантия: 24 месяца

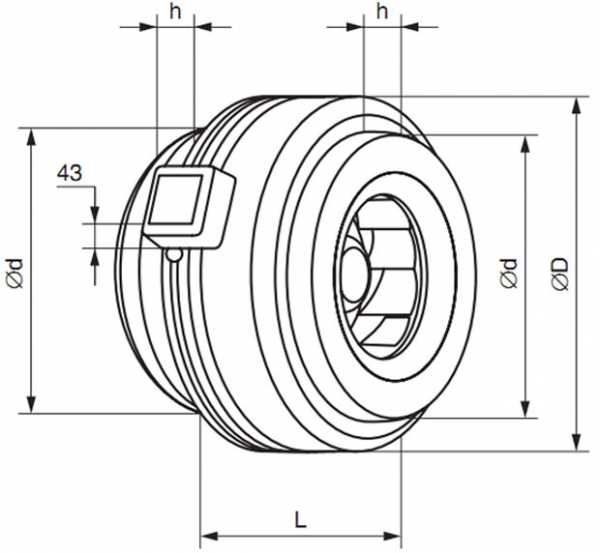

Размеры вентилятора ВКК-160

№ Вентилятора d D L h
Круглый канальный вентилятор ВКК 160 159 332 170 30

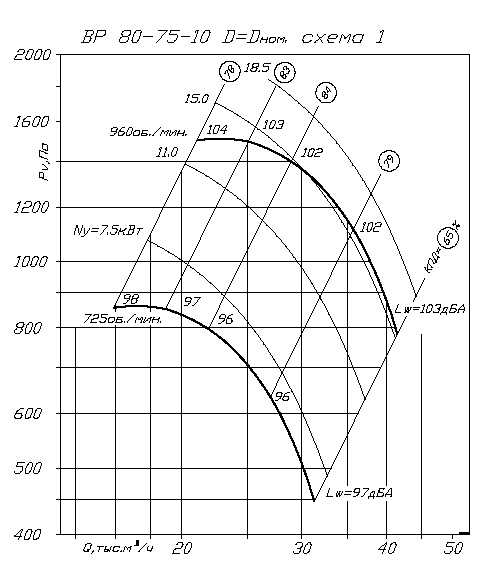

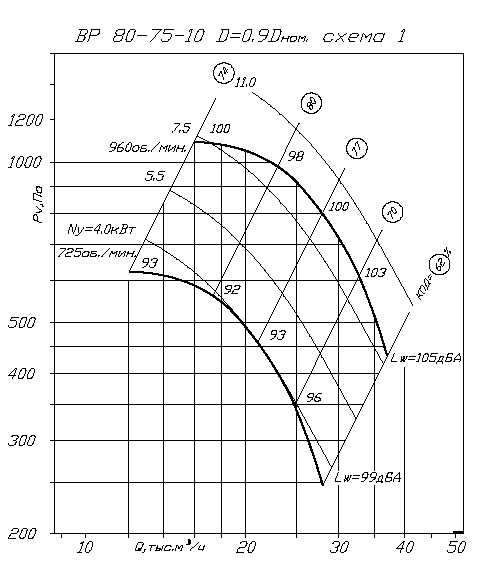

Аэродинамические характеристики вентилятора ВР 80-75 №10 схема 1

<div>






<div>

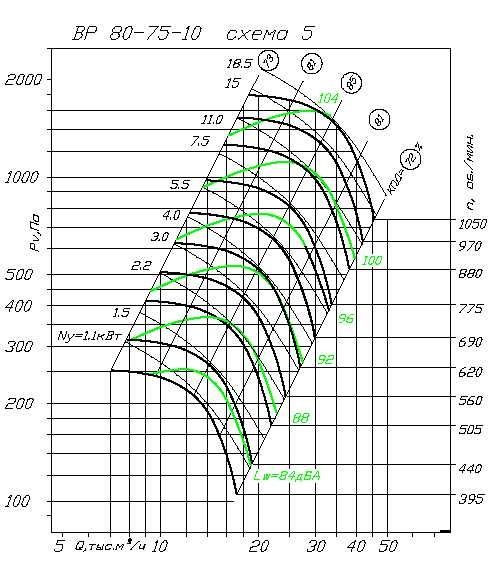

Аэродинамические характеристики вентилятора ВР 80-75 №10 схема 5

<div>

Значение Lpi в октавных полосах f, Гц

Марка вентилятораКонструктивное исполнениеЧастота вращения631252505001000200040008000LpA дБА
ВР 80-75 №2,5Схема 11500586169626058504167
3000727376847775736584
ВР 80-75 №3,15Схема 11500666876696765574874
3000798184928583817392
ВР 80-75 №4Схема 11000666876696765574673
1500757785787674665782
300089909310194929082101
ВР 80-75 №5Схема 11000717381717270625378
1500808492858381736489
ВР 80-75 № 6,3Схема 11000798189828073706186
15009092100939189817297
ВР 80-75 №8Схема 11000899199929088807196
ВР 80-75 №8Схема 51500909298959290837495
ВР 80-75 №10Схема 1750919490888580736490
10009295100969491867999
ВР 80-75 №10Схема 5615889086848176696086
685919389878479726389
770939591898681746391
865959894928984776894
ВР 80-75 №12,5Схема 17509810197959287807197
ВР 80-75 №12,5Схема 5536919490888580736490
602959793918883766793
6859710096949186797097
7689910298969388817299
ВР 80-75 №14Схема 17509910298949186796999
ВР 80-75 №16Схема 54509296103102101968977105
550971011081071061019482110
6001001041111101091049785113
6701021061131121111069987115
ВР 80-75 №20Схема 54209395989188858075102
4659597999383868177104
50096991029491888378106

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.Тест

prom-ventilator.ru

Вентилятор ВКК 160 канальный круглый

ВКК 100

ВКК 125

ВКК 160

Напряжение/частота, В/Гц

~220/50

~220/50

~220/50

Фазность

1

1

1

Потребляемая мощность, Вт

82

82

85

Ток, А

0,3

0,3

0,38

Максимальный расход воздуха, м3/ч

250

320

700

Частота вращения, об/мин

2300

2300

2700

Максимальная температура перемещаемого воздуха, °С

60

60

60

Уровень звукового давления на расст. 3 м, дБ(А)

34,4

30,0

38,8

Класс защиты двигателя

IP44

IP44

IP44

Емкость конденсатора, мкФ

2

2

4

Тип термозащиты

Автоматическая

Автоматическая

Автоматическая

Масса, кг

3,2

3,3

4,5

Регулятор скорости

симисторный

СРМ1, СРС1

симисторный

СРМ1, СРС1

симисторный

СРМ1, СРС1

Электрическая схема подключения

А

А

А

www.lufter.ru

Круглые канальные вентиляторы ВКК

Круглые канальные вентиляторы для круглых воздуховодов


Вентиляторы ВКК


Цены (прайс-лист)   Купить    Каталог


Предлагаем купить круглые канальные вентиляторы ВКК, которые широко применяются в различных приточных и вытяжных вентиляционных системах для перемещения невзрывоопасных воздушных смесей температурой от -15 до +60 °С. Устанавливаются непосредственно в круглый канал (воздуховод) вертикально или горизонтально. Канальные вентиляторы для круглых воздуховодов оснащены рабочим колесом с назад загнутыми лопатками, электродвигателем с внешним ротором, встроенными термоконтактами. Класс защиты электродвигателей - IP44. Изготовлены в соответствии с ТУ 4861-006-03002146-2016.

Круглые канальные вентиляторы выпускаются типоразмерами, соответствующими внутренним диаметрам круглых вентиляционных каналов: ВКК-100, ВКК-125, ВКК-150, ВКК-160, ВКК-200, ВКК-250, ВКК-315, ВКК-355, ВКК-400, ВКК-450, ВКК-500, где цифры означают внутренний диаметр канала в мм. По желанию заказчика, круглые вентиляторы комплектуются гибкими вставками, монтажными кронштейнами и регуляторами скорости.

Компактность, легкость установки, надежность конструкции и самые низкие цены - основные преимущества наших вентиляторов ВКК.


Наше производство позволяет изготавливать круглые канальные вентиляторы в семи вариантах :

- в пластиковом корпусе с немецкими электродвигателями Еbmpapst (тип ВКК)

- в металлическом оцинкованном корпусе с китайскими электродвигателями и монтажными кронштейнами (тип ВКК-М)

- в металлическом оцинкованном корпусе с немецкими электродвигателями Еbmpapst и монтажными кронштейнами, бюджетные (тип ВКК-S)

- в металлическом оцинкованном корпусе с немецкими электродвигателями Еbmpapst  и монтажными кронштейнами (тип ВКК-E)

- в металлическом оцинкованном корпусе с немецкими электродвигателями Еbmpapst и монтажными кронштейнами, 380В, трехфазные (тип ВКК-D)

- в металлическом оцинкованном корпусе с настенной панелью (с фланцем ) для монтажа в стену и немецкими электродвигателями Еbmpapst (тип ВКК-Ф)

- в металлическом оцинкованном корпусе с немецкими электронно-коммутируемыми электродвигателями ЕС Еbmpapst и монтажными кронштейнами (тип  ВКК-ЕС)




Каталог круглых канальных вентиляторов АРМАВЕНТ




Особенности :

- пластиковый корпус
- электродвигатели Еbmpapst (Германия)
- термозащита двигателя с автоматическим перезапуском
- диаметральный ряд : 100, 125, 160, 200, 250, 315 мм
- защита IP44
- гарантийный срок 12 месяцев

Условия эксплуатации :
Круглые канальные вентиляторы ВКК предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69.

Габаритные и присоединительные размеры




Цены и технические характеристики круглых канальных вентиляторов ВКК


Модель

ВКК-100

ВКК-125

ВКК-160

ВКК-200

ВКК-250

ВКК-315

Напряжение, В/Гц

~230/50

Фазность

1

Потребляемая мощность, кВт

0,052

0,052

 0,085

0,0850,2100,230

Ток, А

0,25

0,25

 0,4

0,41,01,1

Производительность по воздуху,
max м3

270

360

680

92011001750

Частота вращения, об./мин

2350

2350

2700

270025002700

Максимальная температура
перемещаемого воздуха, °С

40

Тип термозащиты

Автоматическая

Масса, кг

3

 4,5

567,5

Тип регулятора скорости

СРМ-500

Уровень шума, dB

525157555353


Аэродинамические характеристики




2. Вентиляторы ВКК-М

  Особенности :

- оцинкованный корпус
- кронштейн в комплекте
- электродвигатели китайского производства
- термозащита двигателя с автоматическим перезапуском
- диаметральный ряд : 100, 125, 150, 160, 200, 250, 315 мм
- защита IP44
- гарантийный срок 12 месяцев

Условия эксплуатации :
Круглые канальные вентиляторы ВКК-М предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69.


Габаритные и присоединительные размеры





Цены и технические характеристики круглых канальных вентиляторов ВКК-М


Модель

ВКК-100М

ВКК-125М

ВКК-150М

ВКК-160М

ВКК-200М

ВКК-250М

ВКК-315М

Напряжение, В/Гц

~230/50

Фазность

1

Потребляемая мощность, кВт

0,06

0,06

0,11

0,11

0,11

0,145

0,21

Ток, А

0,260,260,480,480,480,630,91

Производительность по воздуху,
max м3

25031560065087011501750

Частота вращения, об./мин

2350235027002700270025002700

Максимальная температура
перемещаемого воздуха, °С

40

Тип термозащиты

Автоматическая

Масса, кг

3,2

3,2

4,5

4,5

4,9

5,9

7,5

Тип регулятора скорости

СРМ-500

Уровень шума, dB

55515359585356


Аэродинамические характеристики





3. Вентиляторы ВКК-S

Особенности :

- оцинкованный корпус
- кронштейн в комплекте
- электродвигатели Еbmpapst (Германия)
- рабочее колесо из композитного материала
- термозащита двигателя с автоматическим перезапуском
- диаметральный ряд : 150,160, 200, 250, 315 мм
- защита IP44
- гарантийный срок 12 месяцев

Условия эксплуатации :
Круглые канальные вентиляторы ВКК-S предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69.


Габаритные и присоединительные размеры


Цены и технические характеристики круглых канальных вентиляторов ВКК-S


Модель

ВКК-150S

ВКК-160S

ВКК-200S

ВКК-250S

ВКК-315S

Напряжение, В/Гц

~230/50

Фазность

1

Потребляемая мощность, кВт

 0,0520,0520,0520,0850,210

Ток, А

0,240,240,240,390,95

Производительность по воздуху,
max м3

450 5006009201400

Частота вращения, об./мин

 23502350235026002500

Максимальная температура
перемещаемого воздуха, °С

40

Тип термозащиты

Автоматическая

Масса, кг

4,54,54,95,97,5

Тип регулятора скорости

СРМ-500

Уровень шума, dB

5050505050



Аэродинамические характеристики


4. Вентиляторы ВКК-E

Особенности :

- оцинкованный корпус (Ø100-Ø315)
- стальной корпус с порошковой окраской (Ø355- Ø500)
- кронштейн в комплекте (только для Ø100-Ø315)
электродвигатели Еbmpapst (Германия)
- рабочее колесо из композитного материала
- термозащита двигателя с автоматическим перезапуском
- диаметральный ряд : 100, 125, 150, 160, 200, 250, 315, 355, 400, 450 и 500 мм
- защита IP44
- гарантийный срок 12 месяцев

Условия эксплуатации :
Круглые канальные вентиляторы ВКК-E предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69.

Габаритные и присоединительные размеры




Цены и технические характеристики круглых канальных вентиляторов ВКК-E


Модель

ВКК-100E

ВКК-125E

ВКК-150Е

ВКК-160E

ВКК-200E

ВКК-250E

ВКК-315E

ВКК-355Е

ВКК-400Е

ВКК-450ЕВКК-500Е

Напряжение, В/Гц

~230/50

Фазность

1

Потребляемая мощность, кВт

 0,052

0,052

0,085

0,085

0,085

0,210

0,230

0,460

0,250

0,4700,690

Ток, А

0,24

0,24

0,39

0,39

0,39

0,95

1,0

2,0

1,1

2,333,10

Производи-тельность по воздуху,
max м3

250

350

660

720

900

1300

2100

2900

3200

44005800

Частота вращения, об./мин

2350

2350

2600

2600

2600

2500

2700

2500

1370

13401260

Максимальная температура
перемещаемого воздуха, °С

40

Тип термозащиты

Автоматическая

Масса, кг

3

3

4,5

4,5

5

6

7,5

11

13

2028

Тип регулятора скорости

СРМ-500

СРМ-800

Уровень шума, dB

50

50

53

53

53

54

54

58

73

7885


Аэродинамические характеристики






5. Вентиляторы ВКК-D

Особенности :

- напряжение 380 Вольт, трехфазные
- стальной корпус с порошковой окраской
- электродвигатели Еbmpapst (Германия)
- рабочее колесо из композитного материала
- термозащита двигателя с автоматическим перезапуском
- диаметральный ряд : 355 мм и 400 мм
- защита IP44
- гарантийный срок 12 месяцев

Условия эксплуатации :
Круглые канальные вентиляторы ВКК-D предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69.


Габаритные и присоединительные размеры



Цены и технические характеристики круглых канальных вентиляторов ВКК-D


Модель

ВКК-355D

ВКК-400D

Напряжение, В/Гц

380/50

Фазность

3

Потребляемая мощность, кВт

0,085

0,270

Ток, А

0,52

0,72

Производительность по воздуху,
max м3

1800

3250

Частота вращения, об./мин

1430

1390

Максимальная температура
перемещаемого воздуха, °С

40

Тип термозащиты

Автоматическая

Масса, кг

12

14

Тип регулятора скорости

 N700E-004HF


Аэродинамические характеристики




6. Вентиляторы ВКК-Ф

  Особенности :

- встроенная в корпус настенная панель (фланец) для стенового монтажа
- оцинкованный корпус
электродвигатели Еbmpapst (Германия)
- рабочее колесо из композитного материала
- термозащита двигателя с автоматическим перезапуском
- диаметральный ряд : 100, 125, 150, 160, 200, 250, 315, 355, 400 мм
- защита IP44
- гарантийный срок 12 месяцев

Условия эксплуатации :
Круглые канальные вентиляторы ВКК-Ф предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69.


Габаритные и присоединительные размеры

Цены и технические характеристики круглых канальных вентиляторов ВКК-Ф с настенной панелью


Модель

ВКК-100Ф

ВКК-125Ф

ВКК-150Ф

ВКК-160Ф

ВКК-200Ф

ВКК-250Ф

ВКК-315Ф

ВКК-355Ф

ВКК-400Ф

Напряжение, В/Гц

~230/50

380/50

Фазность

1

3

Потребляемая мощность, кВт

 0,052

0,052

0,085

0,085

0,085

0,210

0,230

0,460

0,170

Ток, А

 0,24

0,240,390,390,390,951,0

2,0

0,52

Производительность по воздуху, max м3

250

350

660

720

900

1300

2100

2900

2600

Частота вращения, об./мин

2350

2350

2600

2600

2600

2500

2700

2500

1370

Максимальная температура
перемещаемого воздуха, °С

40

Тип термозащиты

Автоматическая

Масса, кг

2,5

2,53,93,945,371618

Тип регулятора скорости

N700E-004HF

Уровень шума, dB5050535353545458


Аэродинамические характеристики



7. Вентиляторы ВКК-ЕС


Особенности :

- высокоэффективные электронно-коммутируемые электродвигатели ЕС (Ebmpapst, Германия)
- высокий КПД
- электродвигатель внутри рабочего колеса
- экономия электроэнергии
- дистанционный контроль работы вентилятора
- долгий срок службы
- низкий уровень шума
- защита от перегрева и перекоса фаз
- рабочее колесо из композитного материала
- оцинкованный корпус
- кронштейн в комплекте
- термозащита двигателя с автоматическим перезапуском
- диаметральный ряд : 100, 125, 150, 160, 200, 250, 315 мм
- защита IP44
- гарантийный срок 12 месяцев

Преимущества ЕС электродвигателей
Электронно-коммутируемые электродвигатели ЕС постоянного тока, применяемые в канальных вентиляторах ВКК-ЕС, имеют встроенную функцию управления, бесщеточную конструкцию и оснащены внешним ротором. Особенность данных двигателей заключается в том, что, в отличие от обычных двигателей, здесь использована функция "умное управление скоростью" - за счет электронной бесконтактной коммутации происходит автоматический подбор оборотов вращения для самой эффективной работы вентилятора. Вспомогательные устройства, такие как датчики температуры, влажности воздуха, давления передают на ЕС-контроллер электродвигателя сигналы, которые помогают управлять вентилятором дистанционно. Автоматический контроль над работой вентилятора, защита от перегрева и перекоса фаз способствует значительному экономии электроэнергии и увеличению срока службы канального вентилятора.
Конструкция встроенного внутрь рабочего колеса электродвигателя позволяет снизить его поломку до минимума и максимально сбалансировать систему вентилятора.
Несмотря на более высокую стоимость канальных вентиляторов с ЕС-электродвигателями, по сравнению с традиционными вентиляторами, их покупка оправдана быстрой окупаемостью и высокоэффективной долговечной работой.

Условия эксплуатации
Круглые канальные вентиляторы ВКК-EС предназначены для перемещения невзрывоопасных воздушных и газовых сред температурой до +40°C, содержащих твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69.

Габаритные и присоединительные размеры

Цены и технические характеристики круглых канальных вентиляторов ВКК-EС

Модель

ВКК-100EС

ВКК-125EС

ВКК-150ЕС

ВКК-160EС

ВКК-200EС

ВКК-250EС

ВКК-315EС

Напряжение, В/Гц

~230/50

Фазность

1

Потребляемая мощность, кВт

 0,083

0,083

0,085

0,085

0,085

0,080

0,170

Ток, А

0,38

0,38

0,38

0,70

0,70

0,70

1,4

Производительность по воздуху,
max м3

340

450

800

910

1015

1400

2300

Частота вращения, об./мин

3200

3200

2600

2600

2600

1955

1900

Максимальная температура перемещаемого воздуха, °С

40

Тип термозащиты

Автоматическая

Масса, кг

3

3

4,5

4,5

5

6

7,5

Тип регулятора скорости

СРМ-500

Уровень шума, dB(А)









61




Аэродинамические характеристики


Рекомендации по монтажу круглых канальных вентиляторов

Для уменьшения потерь, связанных с турбулентностью воздушного потока, на входе и выходе из вентилятора должны быть расположены прямые участки воздуховода.


Минимальная рекомендуемая длина этих прямых участков составляет один диаметр вентилятора со стороны входа и три диаметра вентилятора со стороны выхода.Воздуховод на всасывании не должен иметь никаких препятствий для воздушного потока (демпферы, ответвления и прочее).

Регуляторы скорости однофазных вентиляторов ВКК

Регуляторы скорости трехфазных вентиляторов ВКК

Купить круглые канальные вентиляторы


armavent.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
