Вкк 100 – Вентилятор ВКК 100 | ВентКомфорт. Системы вентиляции и кондиционирования

Канальный вентилятор ВКК-100М в Красноярске

Канальный вентилятор ВКК-100 предназначен для работы в составе круглых канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов. Вентилятор ВКК-100 изготовлен из оцинкованной стали и устанавливается непосредственно в сечение воздуховодов и не занимают много места. Размер круглого канального вентилятора 100 мм, соответствует размеру воздуховода.



Круглый канальный вентилятор

.
-Потребляемая мощность вентилятора ВКК-100: 82 Вт

-Производительность по воздуху: 250 м3/ч

-Частота вращения: 2300 об/мин-1

-Напряжение: 220В, класс изоляции корпуса: IP44

-Рабочий диапазон температур: -40°С + 40°С

-Встроенные термоконтакты для защиты двигателя



Преимущества вентилятора ВКК-100


-Автоматический перезапуск при остывании двигателя

-Корпус изготовлен из оцинкованной стали

-Устойчивость канального вентилятора к коррозии

-Эстетичный внешний вид вентилятора ВКК-100

-Удобство монтажа: в любом положении, в ограниченном пространстве

-Меньший вес по сравнению с металлическими аналогами

-Меньший уровень шума по сравнению с металлическими аналогами

-Гарантия: 24 месяца



Размеры вентилятора ВКК-100



№ Вентилятора d D L h
Круглый канальный вентилятор ВКК 100 99 242 135 30







Технические характеристики ВКК

Условия эксплуатации

Канальные вентиляторы ВК бесшумные общего назначения рассчитаны на эксплуатацию в условиях умеренного климата по ГОСТ 15150 по второй категории размещения оборудования.

Температурный диапазон рабочей среды – от -40С до +60С.
Максимальная запыленность перемещаемого воздуха – 100 мг/м.куб.
Защита оборудования от пыли и влаги – IP44.



Характеристика ВКК 100М
ВКК 125М ВКК 160М ВКК 200М ВКК 250М ВКК 315М
Напряжение, В/ частотв, Гц -230/50 -230/50 -230/50 -230/50 -230/50 -230/50
Фазность 1 1 1 1 1 1
Потребляемая мощность, Вт 82 82 85 135 135 225
Ток, А 0.3 0.3 0.38 0.6 0.6 1.05
Мах расход воздуха, м3/ч 250 320 700 950 1050 1800
Частота вращения, об/мин-1 2300 2300 2700 2650 2650 2700
Мах температура перемещаемого воздуха, С 60 60 60 60 60 60
Уровень звукового давления на расст. 3 м, дБ (А) 48 44 52 51 46 49
Класс защиты двигателя IP44 IP44 IP44 IP44 IP44 IP44
Ёмкость конденсатора, мкФ 2 2 4 4 4 8
Тип термозащиты

Автоматическая

Массы, кг 3,2 3,3 4,5 5,3 5,3 6,9
Регулятор скорости Симисторный СРМ1, СРС1 Симисторный СРМ2, СРС2

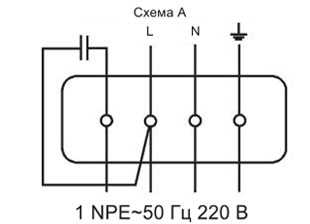

Электрическая схема подключения А А А А А А

Защита оборудования от пыли и влаги – IP44.







вентилятора

дБ(А) Октавные полосы частот, Гц
Общ 63 125 250 500 1k 2k 4k 8k
ВКК 100 Lwa Канал 71 57 60 69 65 59 55 48 41
Lwa к окружению 55 39 41 42 48 52 47 37 30
ВКК 125 Lwa Канал 70 60 60 67 64 58 57 51 51
Lwa к окружению 51 38 42 38 45 40 44 39 40
ВКК 160 Lwa Канал 74 52 60 67 71 65 62 60 50
Lwa к окружению 59 29 38 37 56 55 49 47 37
ВКК 200 Lwa Канал 73 56 59 67 67 66 64 60 53
Lwa к окружению 58 41 37 43 48 56 48 43 36
ВКК 250 Lwa Канал 74 54 60 67 66 67 67 63 55
Lwa к окружению 53 39 32 35 46 49 48 43 32
ВКК 315 Lwa Канал 77 56 59 67 67 71 72 68 66
Lwa к окружению 56 35 24 34 43 50 53 48 41
ВКК 355 Lwa Канал 80 56 69 70 75 74 72 70 68
Lwa к выходу 83 57 69 69 76 77 78 72 66
Lwa к окружению 60 32 32 39 59 49 48 49 40

xn--24-9kc1al3bj2g.xn--p1ai

Тепломаш ВКК-100 Круглый канальный вентилятор. Поставка в любые регионы России.

Тепломаш ВКК-100 Круглый канальный вентилятор

Вентилятор для круглых каналов Тепломаш ВКК используется в приточных и вытяжных системах производственных, общественных и жилых зданий.

Вентилятор предназначен для перемещения воздуха с температурой не более 40 °С, не содержащего липких веществ и волокнистых материалов, с концентрацией пыли и других твёрдых примесей не более 10 мг/м3.

Общие сведения

  • Назад загнутые лопатки
  • Внешнероторный двигатель со встроенной термозащитой (самовозврат)
  • Необслуживаемые подшипники качения
  • Монтируется в любом положении
  • Клеммная коробка выполнена из адаптированного несгораемого поливинилхлоридного волокна, гарантирующего безопасность в использовании
  • Корпус из оцинкованной стали
  • Класс защиты – IP44
  • Прост в установке, монтаже, подключении

Паспорт (полные технические характеристики) PDF

Производительность, м3/час 230
Параметры питающей сети, В/Гц 220/50
Потребляемая мощность, Вт 65
Ток, А 0,3
Максимальная температура воздуха, °С 40
Вес, кг 3,45
Степень защиты IP44
Производитель Тепломаш
Страна-производитель Россия
Модельный ряд Тепломаш ВКК
Модель
ВКК-100
Гарантия 12 месяцев
Информация о заказе 100% предоплата

teploventshop.ru

Вентиляторы канальные ВКК-100 в Нижнем Новгороде

Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Zilon ZFO 100 Вентилятор Vents вентс 100 ВКО канальный осевой 105 м3/час 37 дБ Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальные вентиляторы серии ВКВ ВКВ-100 Ванвент Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Ростова-на-Дону.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Онлайн консультант ВКК 100 Канальный вентилятор Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания

В МАГАЗИН Вентилятор канальный ВКК-100-EC с EC-двигателем (ebmpapst) Доставка: Нижний Новгород (завтра)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз, Доставка собственным транспортом

В МАГАЗИН Бесплатный номер 8 800... Канальные вентиляторы серии ВКК, DVC DVC 100 Air SC Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Санкт-Петербурга.Транспортная компания, Самовывоз

В МАГАЗИН Онлайн консультант Бесплатный номер 8 800... Заказ в один клик Канальный вентилятор DiCiTi CYCLONE-EBM 100 Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор ERA Tornado 100 Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор VENTS 100 ВКО пресс Доставка: Нижний Новгород

Доставка в г. Нижний Новгород из Екатеринбурга.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Soler & Palau TD-160/100 N SILENT Компания из Нижнего Новгорода,
доставка

Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Ballu FLOW 100 Компания из Нижнего Новгорода,
доставка

Курьерская доставка, Самовывоз

В МАГАЗИН Канальный вентилятор BOK 135\100 Компания из Нижнего Новгорода,
доставка

Курьерская доставка, Самовывоз

В МАГАЗИН Вентилятор канальный круглый ВКК-100

(9 июля)

В МАГАЗИН Онлайн консультант Заказ в один клик Канальный вентилятор VENTS ТТ Сайлент-М 100

(9 июля)

В МАГАЗИН Онлайн консультант Заказ в один клик Канальный вентилятор Soler & Palau TD-160/100 NT SILENT Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор канальный круглый ВКК-100 с кронштейном Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Elicent Tubo 100 Met Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор VENTS 100 ВКОк Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор ERA PROFIT 4 Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Dospel Euro 1 100 Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Marley MC 100 E Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор канальный ВКК-100 Тепломаш Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Вентилятор канальный круглый ESQ ВКК-100 Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор VENTS 100 ВКМц Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Тепломаш ВКК-100 Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Soler & Palau TD-250/100 Silent T Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Тепломаш ВКК-100 Круглый канальный вентилятор Доставка: Нижний Новгород (9 июля)

Доставка в г. Нижний Новгород из Москвы.Курьерская доставка, Транспортная компания, Самовывоз

В МАГАЗИН Канальный вентилятор Тепломаш ВКК-100

2 страница из 44

nizhniy-novgorod.regmarkets.ru

Вентилятор канальный круглый ВКК-100 - 4900 руб. В наличии на складе. Компания КРАФТ.

Круглый канальный вентилятор ВКК-100 в ударопрочном пластиковом корпусе с центробежным мотор-колесом ebm-papst (Германия).



Доставка по всей России и СНГ!

Технические характеристики вентилятора канального ВКК-100



Марка вентилятора

n,об./мин.

   N, кВт

Q max, м3/час

Потребляемый ток, А

P max, Па

Вентилтятор ВКК-100

2350 0.052 540 0.23 240



отдел продаж - тел.:(3412) 566-970, 477-170, [email protected]

* - действуют специальные условия для компаний занимающихся монтажом и поставкой систем вентиляции! Для уточнения условий обращайтесь по телефонам: (3412) 566-970, 477-170.





Основные преимущества:

  • Ударопрочный, коррозионностойкий пластиковый корпус.
  • Низкий уровень шума.
  • Гарантия 3 года.
  • Привлекательная цена по отношению к импортным аналогам.
  • Быстрый и герметичный монтаж за счет ниппельного соединения.
  • Эксплуатация при температуре от -25°С до +75°С
  • Встроенная защита от перегрева.
  • Наличие готовой продукции на складе.

Габаритные и присоединительные размеры вентилятора канального ВКК-100



Для заказа вентиляторов серии ВКК или получения дополнительной информации предлагаем Вам связаться со специлистами нашей компании по телефону: (3412) 566-970, 477-170 или отправить заявку на электронный адрес [email protected]

Полные технические характеристики вентилятора канального ВКК-100

 Производитель    KRAFT
 Страна производитель  Россия
 Тип конструкции промышленного вентилятора  Радиальный(Центробежный)
 Тип промышленного вентилятора по исполнению  Канальный
 Тип канала  Круглый
 Производительность  540.0 (куб. м/час)
 Частота вращения  2350.0 (об/мин)
 Максимальное рабочее давление  0.0024 (бар)
 Минимальное рабочее давление  0.0 (бар)
 Максимальная запыленность воздуха  100.0 (мг/куб.м)
 Потребляемая мощность  0.052 (кВт)
 Напряжение сети  220~240 В
 Частота тока    50 (Гц)
 Степень защиты IP  44
 Уровень шума  52.0 (дБ)
 Максимальная температура окружающей среды  65.0 (град.)
 Минимальная температура окружающей среды  -25.0 (град.)
 Коэффициент полезного действия  85.0 (%)
 Вес  1.95 (кг)
 Гарантийный срок    36 (мес)
 Ширина  251.0 (мм)
 Длина  215.0 (мм)
 Высота  251.0 (мм)
 Мотор-колесо  ebm-papst (Германия)

График аэродинамических характеристик вентилятора канального ВКК-100

Доставка продукции до Вашего склада в любой регион Российской Федерации и СНГ. Отгрузка возможна следующими способами:

  • Транспортно-экспедиционными компаниями: ПЭК, Деловые линии, Автотрейдинг, Ратэк, КИТ, Энергия, ЖелДорЭкспеция, Грузовозофф, Байкал-Сервис, Экспресс-Авто, ГлавДоставка.
  • Отдельным автотранспортом (поиск наиболее оптимальных вариантов доставки до Вашего города).
  • Ж/д транспортом.
  • Самовывоз со склада в г. Ижевск.
  • Любые другие удобные для Вас способы доставки (по согласованию).





Доставку до терминала транспортной компании в г.Ижевск осуществляем бесплатно.

kraftcompany.ru

ВКК 100

Вентиляторы канальные для круглых каналов ВКК 100

Применение

Вентиляторы канальные круглые (ВКК) применяются в системах приточно- вы- тяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении
Их используют для перемещения воздуха с температурой не менее -20°С и не выше +60°С, с содержанием твердых примесей не более 10 мг/м3, не содержащего липких и волокнистых материалов, с температурой окружающей среды до плюс 40°С.

Регулирование скорости

Вентиляторы можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5- ступенчатого трансформатора.

Модельный ряд вентиляторов ВКК состоит из 7 типоразмеров: 100, 125, 160, 200, 250, 315, 355.

Гарантийный срок эксплуатации — 18 месяцев.

Конструкция

Корпус изготавливается из оцинкованной листовой стали.
Двигатели устанавливаются с внешним ротором с рабочим колесом с назад загнутыми лопатками.
Вентиляторы ВКК монтируются непосредственно к круглым воздуховодам.
Разрешается монтаж под любым углом относительно оси вентилятора, а также в помещениях с повышенным уровнем влажности и на улице без дополнительной защиты (при подсоединении воздуховодов к вентилятору с обеих сторон).
Вентиляторы ВКК изготавливаются по ТУ 4861-019-15185548-04.

Для уменьшения потерь, связанных с турбулентностью воздушного потока, на входе и выходе из вентилятора должны быть расположены прямые участки воздуховоды – один диаметр воздуховода со стороны входа и три диаметра воздуховода со стороны выхода. На данных участках не должны быть установлены фильтры, клапана или нагреватели.
ВКК Скачать

Технические характеристики ВКК

ВКК 100
ВКК 125
ВКК 160
Напряжение/частота, В/Гц ~220/50 ~220/50 ~220/50
Фазность 1 1 1
Потребляемая мощность, Вт 82 82 85
Ток, А 0,3 0,3 0,38
Максим. расход воздуха, м3/ч 250 320 700
Частота вращения, об/мин 2300 2300 2700
Макс. температура воздуха, °С 60 60 60
Уровень шума на расст. 3 м, дБ(А) 34,4 30 38,8
Класс защиты двигателя IP44 IP44 IP44
Емкость конденсатора, мкФ 2 2 4
Тип термозащиты Автоматическая Автоматическая Автоматическая
Масса, кг 3,2 3,3 4,5
Регулятор скорости симисторный симисторный симисторный
СРМ1, СРС1 СРМ1, СРС1 СРМ1, СРС1
Электрическая схема подключения А А А

Габаритные и присоединительные размеры ВКК



Размеры вентиляторов ВКК

Вентилятор Od OD L h
ВКК-100 99 243 186 23
ВКК-125 124 243 187 27
ВКК-160 159 340 238 28

Графики ВКК 100 ВКК 125 ВКК 160

Варианты установки и монтажа



Схема электрического подключения ВКК


Преимущества:

  • компактная конструкция;
  • установка в любом положении;
  • не требуют обслуживания;
  • надежны в работе и долговечны;
  • встроенные термоконтакты;
  • возможность регулирования скорости.

Применяются;в системах вентиляции:
  • кафе, бары, рестораны;
  • школы, спотзалы, больницы,офисы;
  • подсобные помещения, подвалы, гаражи;
  • небольшие ремонтные мастерские;
  • жилые помещения: ванны (душевые), туалеты;
  • в промышленности - охлаждение оборудования, в цехах, на складах и др.

ventfom.ru

ВКК 100 | СтройВент

ВКК 100 – это круглые канальные вентиляторы, широко используемые в системах приточно-вытяжного воздухообмена промышленных и общественных зданий. Одними из основных преимуществ данной модели является компактность, простота установки в любом положении.

Основные особенности вентилятора:

  • Корпус из оцинкованной стали стойкий к коррозии.
  • Загнутые назад рабочие лопасти.
  • Электромотор с внешним ротором.
  • Возможность регулировки скорости вращения лопастей посредством без ступенчатого симисторного регулятора или пятиступенчатого трансформатора.
  • Соответствие нормативам ТУ 4861-019-15185548-04.
  • Гарантия 18 месяцев.

Основные преимущества модели:

  • Компактность.
  • Малый уровень шума при работе.
  • Высокая скорость и простота монтажа.
  • Возможность установки в любом положении.
  • Надежность в работе.
  • Отсутствие необходимости в обслуживании.
  • Термореле для защиты двигателя от перегрева.
  • Плавная регулировка количества оборотов вала с лопастями в полном диапазоне.

Вентилятор предназначен для перемещения воздуха и других газовых сред температурой более -20°С при температуре окружающей среды до +40°С. При монтаже необходимо обеспечивать защиту от дождя и др. атмосферных осадков.

Технические и рабочие характеристики

Напряжение/частота, В/Гц

~220/50

Фазность

1

Потребляемая мощность, Вт

82

Ток, А

0,3

Максимальный расход воздуха, м3/ч

250

Частота вращения, об/мин

2300

Максимальная температура перемещаемого воздуха, °С

60

Уровень звукового давления на расст. 3 м, дБ(А)

34,4

Класс защиты двигателя

IP44

Емкость конденсатора, мкФ

2

Тип термозащиты

Автоматическая

Масса, кг

3,2

Регулятор скорости

симисторный

СРМ1, СРС1

Электрическая схема подключения

А

Габаритные размеры:

  • Ø d — 99
  • Ø D — 243
  • L — 186
  • h — 23

Аэродинамические характеристики вентиляторов ВКК 100

Схема электрического подключения ВКК

Шумовые характеристики

Характеристики

Частота [Гц]

50

Напряжение [В]

230

Частота вращения [об/мин]

2300

Типоразмер [мм]

100

Мощность [W]

82

Тип вентилятора

Канальный

Вес [кг]

3.2

Сила тока [A]

0.3

Производительность [м3/ч]

250

Для получения консультации и по всем вопросам относительно заказа вентиляционного оборудования и воздуховодов (информации про стоимость воздуховодов) обращайтесь по телефону +7 (812) 325-52-22 или отправляйте заявку на e-mail [email protected]

Сделать заказ

www.stroyvent-spb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
