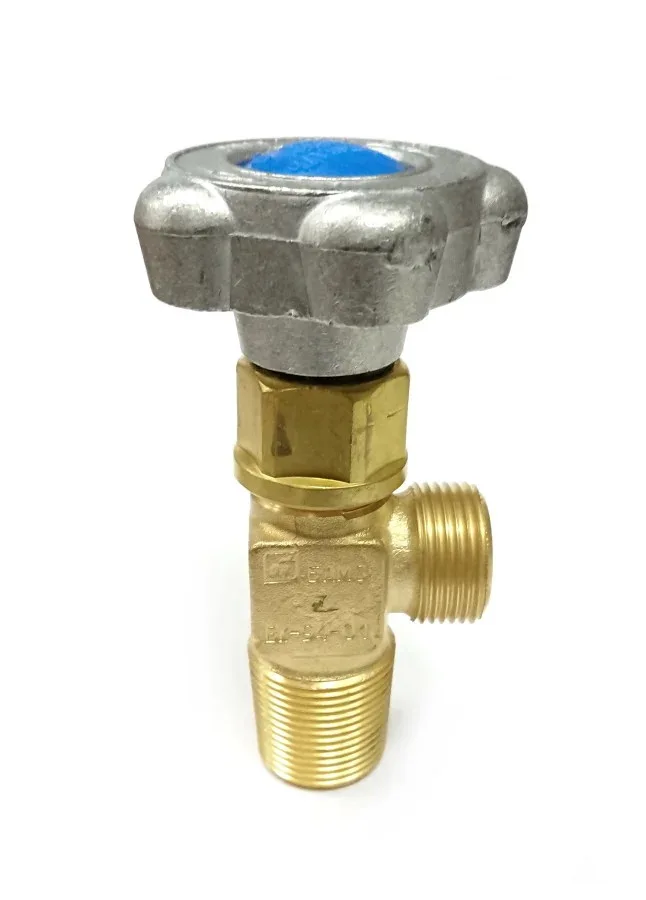

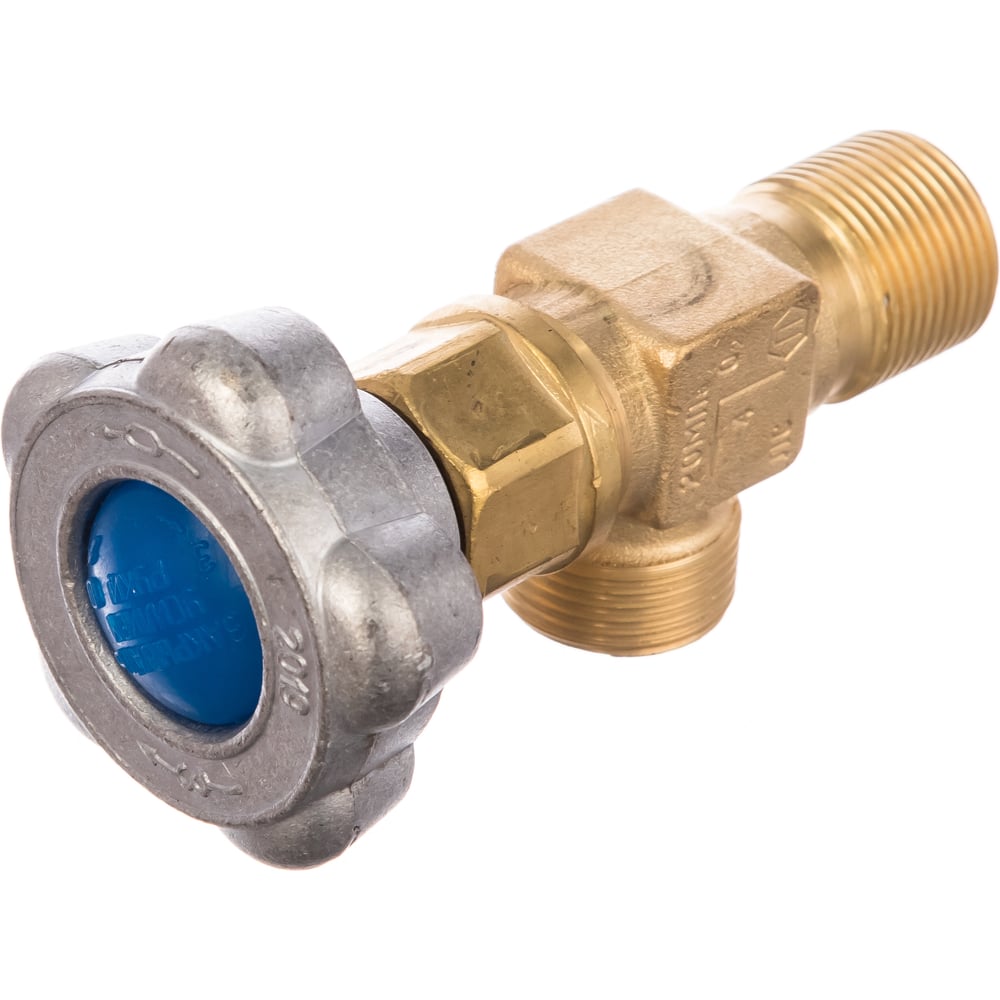

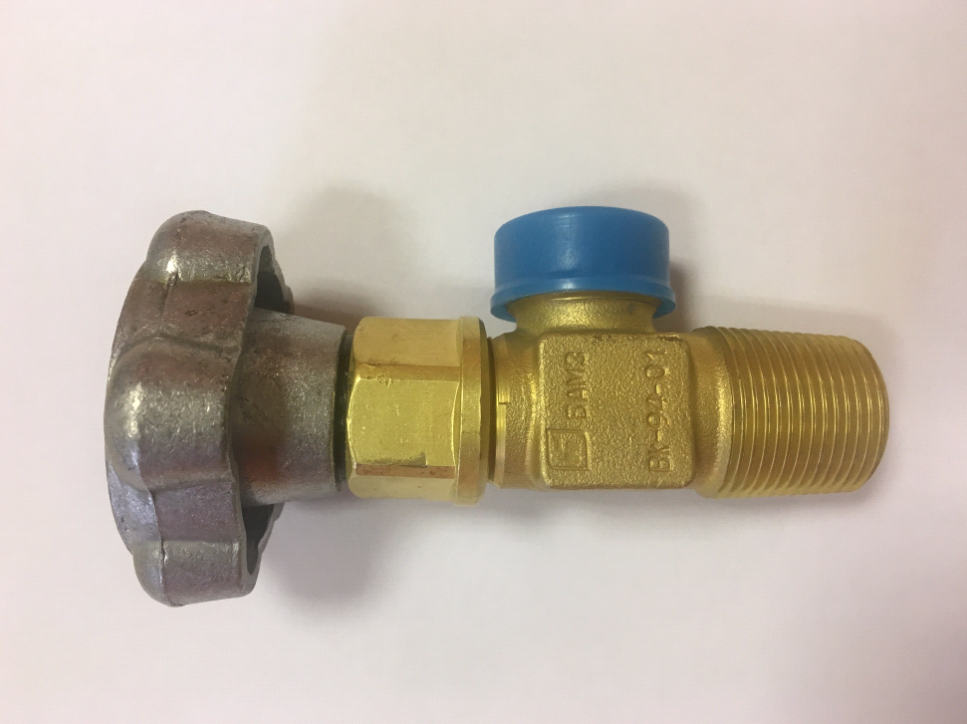

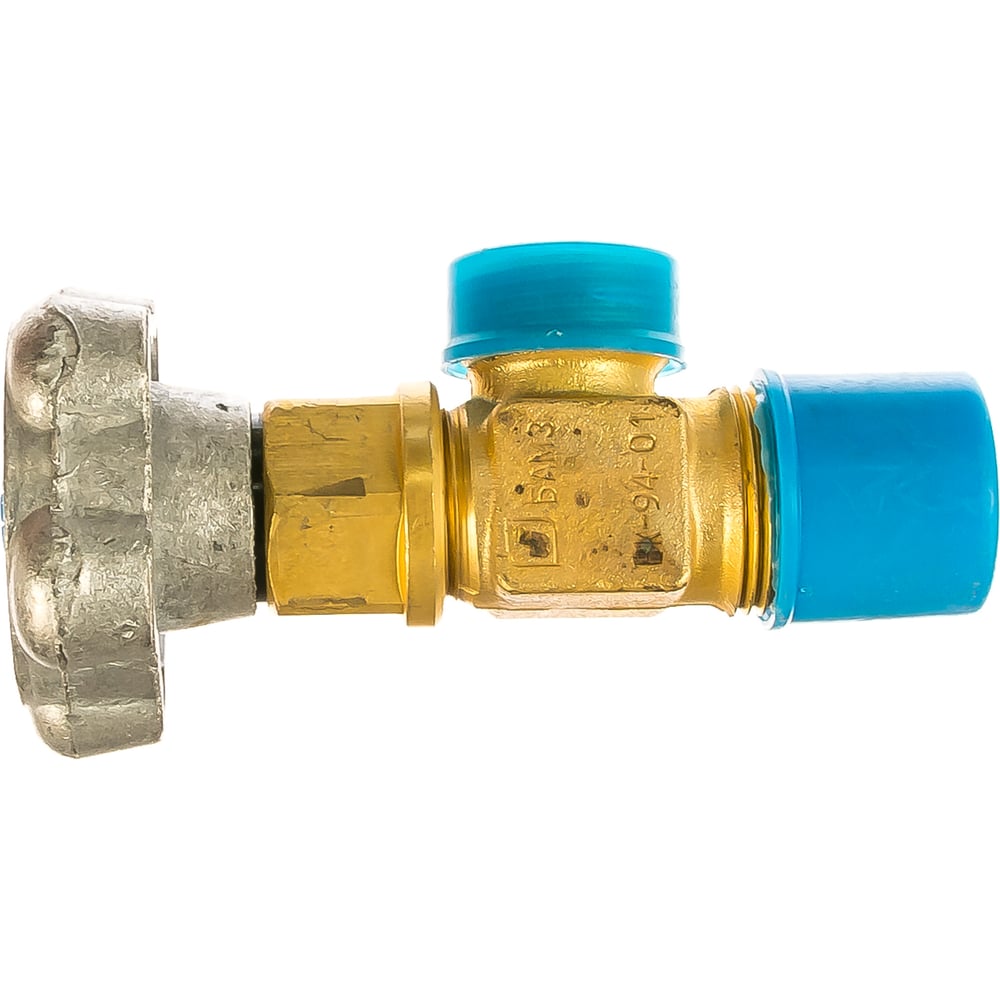

ВК-94-01

Главная / Арматура баллонная / ВК-94-01

Назначение вентиля ВК-94-01

Купить вентиль ВК-94-01

Цена и наличие: по запросу

Тип: вентиль кислородного баллона.

Вентиль ВК-94-01 применяют на баллонах среднего и малого объёма на давление не превышающее 20 МПа (200 кгс/см2) с рабочей средой кислород, сварочные смеси, сжатый воздух, азот, инертные и других неагрессивные газы.

ВНИМАНИЕ ! Не рекомендуется эксплуатация вентиля ВК-94-01 на баллоне с углекислым газом.

В настоящее время в промышленности отсутствуют специальные отечественные вентили для установки на баллоны с углекислым газом. Применяемый для этой цели кислородный баллонный вентиль ВК-94-01 имеет недостаток: уплотнитель клапана из поликарбонатной смолы обладает недостаточной стойкостью в среде углекислого газа, что требует частой замены клапана при эксплуатации.

С целью решения этой задачи и для более полного удовлетворения требований потребителя была осуществлена разработка и осваивается выпуск вентилей баллонных углекислотных ВБУ и ВБУ-М.

Для работы на углекислом газе используйте вентиль ВБУ.

Основные технические данные ВК-94-01

Вентиль ВК-94-01 изготавливается по техническим условиям ТУ 3645-042-05785477-01.

Вид климатического исполнения УХЛ 2 по ГОСТ 15150, но для работы в интервале температур окружающей среды от минус 50 до плюс 60 оС.

Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию, но не более 18 месяцев со дня выпуска вентиля.

Тип присоединения к баллону: наружная резьба.

Способ управления: ручной.

Наименование параметров

ВК-94-01ВК-94-01 (исполнение 07)
Объем баллона ГОСТ 949СреднийМалый
Рабочее давление, МПа (кгс/см2), не более20 (200)
Диаметр условного прохода Ду, мм, не менее4
Габаритные размеры, мм, не более60×62х120
Масса, кг, не более0,55
Присоединительные размеры:
— для установки на баллон — коническая ГОСТ 9909             W27,8W19,2
— боковой отросток — наружная цилиндрическая ГОСТ6357G3/4-В

Вентили имеют сертификат соответствия системы сертификации ГОСТ Р, обновляемый каждые три года.

На этикетке указан номер сертификата, действительного на день выпуска изделия.

Вентили имеют разрешение на применение № РРС 00-21052 Федеральной службы по экологическому, технологическому и атомному надзору.

Состав и присоединительные размеры вентиля ВК-94-01

Монтаж и эксплуатация вентиля ВК-94-01

Продолжительность службы и исправность вентиля ВК-94-01 зависит от правильного выполнения монтажа и подготовки вентилей к работе.

Непосредственно перед установкой вентилей на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо.

Направление среды должно совпадать с направлением стрелки на корпусе.

Разборка и ремонт вентилей должен проводиться только лицами, назначенными администрацией и прошедшими техминимум по ремонту газовой аппаратуры.

Испытания произвести путем трехкратного открытия и закрытия затвора на полный ход. Вентиль должен открываться и закрываться плавно, без рывков и заеданий.

Резьба клапана смазана кислородостойкой смазкой ВНИИ НП-283, кольцо резиновое – смазкой ВНИИ НП-282. Применение любой другой смазки категорически запрещается.

Вентили закрывается усилием руки, не применяя ключ.

Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).

К монтажу, эксплуатации и обслуживанию вентильов допускается персонал, обслуживающий объект, изучивший устройство вентиля, правила техники безопасности, требования руководства по эксплуатации.

При проведении работ по монтажу, демонтажу, разборке и сборке следует руководствоваться общими правилами по технике безопасности, действующими на данном предприятии.

Вентиль ВК 94-01 должны устанавливаться в местах доступных для обслуживания и осмотра при эксплуатации.

Вентиль  ВК 94-01 должен устанавливаться на баллонах предназначенных для сред и параметров, указанных в паспорте.

Присоединение вентильов к магистральным трубопроводам должно проводиться равномерно без перекосов и перетяжек.

Перед использованием проверить:

— установку вентиля, т. е. направление стрелки на корпусе должно соответствовать направлению движения среды;

— герметичность узла;

— работоспособность вентиля  ВК 94-01 (произвести 2-3 перемещения запорного органа из крайнего верхнего положения в крайнее нижнее).

К обслуживанию вентилей ВК-94-01 допускается персонал, изучивший их устройство, правила техники безопасности, требования РЭ и имеющий навыки работы с вентилями.

Требования безопасности при эксплуатации по ГОСТ 12.2.063-81.

Текущий ремонт.

Вентили ВК-94-01 могут подвергаться плановому или не плановому текущему ремонту. Не плановый ремонт производится для устранения последствий отказов, без предварительного назначения.

Метод ремонта – обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Меры безопасности.

Запрещается производить работы по демонтажу и ремонту при наличии давления рабочей среды в полости вентиля.

Вентиль кислородный ВК-94-01 по цене 1 450 руб/шт
