Вентиль кислородный ВК-94-01 исп. 07 баллонный

Вентиль ВК-94-01 исп. 07 является запорными приспособлением для баллонов при наполнении, хранении и расходовании из них кислорода и предназначен для установки на баллон малого объема. Вентили могут использоваться для сжатого воздуха, азота и других неагрессивных газов. Вентили кислородные ОКП 36 4573 изготавливаются по ТУ 3645-042-05785477-01. Вентили изготавливаются видов климатического исполнения УХЛ или Т категории 2 по ГОСТ 15150, но для работы в интервале температур от минус 50 до плюс 60 С.

Наименование  параметров

ВК-94-01

ВК-94М-01

ВК-94-01



исп.07



исп.03

исп.10

Заводской код изделия

005501

005911

005701

005551

005781

Диаметр условного прохода, Ду, не менее

4,0

Рабочее давление, наибольшее     МПа (кгс/см2)

20 (200)

Габаритные размеры, мм,

не более

60х62х120

65х62х120

60х62х120

Масса, кг не более

0,55

0,6

0,55

Присоединительные размеры:



на входе – наружная резьба

W 27.8

W 19,2

W 27.8

G ½ - В

G ¾ - В

ГОСТ 9909

ГОСТ 6357

на выходе – наружная резьба

G ¾ - В ГОСТ 6357

kronsvarka.ru

Вентиль ВК-94-1 исп.20 кислородный (с клапаном остаточного давления)

Вентиль является запорным приспособлением баллона стального среднего объема по ГОСТ 949 на Рр≤20МПа (200 кгс/см

2) при наполнении, хранении и расходовании кислорода. Вентиль ВК-94-01 соответствует требованиям ГОСТ 12.2.008, ГОСТ 12.2.052 и изготавливается по техническим условиям ТУ 3645-042-05785477-01.

Вид климатического исполнения УХЛ 2 по ГОСТ 15150, но для работы в интервале температур окружающей среды от минус 500 С до плюс 600С.

Вентиль может использоваться для сжатого воздуха, азота, инертных и других неагрессивных газов.

Данный вентиль оснащен клапаном остаточного давления, который установлен в выходном штуцере и не позволяет полностью отобрать кислород из баллона. Клапан обеспечивает величину остаточного давления кислорода в баллоне в пределах 0,05…0,5 МПа (0,5…5 кгс/см2). Это гарантирует выполнение требований п. 10.3.5 "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 03-576-03" об остаточном давлении в баллоне.

При заправке баллона используется адаптер (переходник). Адаптер накручивается на выходной штуцера вентиля перед заправкой баллона, при этом происходит принудительное открытие клапана остаточного давления. После этого производится наполнение баллона через адаптер. По окончанию заправки вентиль баллона закрывается маховичком, заправочное устройство и адаптер снимаются. Баллон с вентилем передается в эксплуатацию.

Наименование параметров

Норма

Рабочее давление, МПа (кгс/см2), не более

20 (200)

Диаметр условного прохода Ду, мм, не менее

4

Прекращения отбора газа (автоматическое закрытие клапана остаточного давления) в интервале давлений, МПа (кгс/см2)

0,05…0,5 (0,5…5)

Габаритные размеры, мм, не более

62x67х120

Масса, кг, не более

0,55

Присоединительные размеры резьб:



- для установки на баллон - коническая ГОСТ 9909

W27,8

- для отбора газа - наружная трубная цилиндрическая ГОСТ6357

G3/4-В

kronsvarka.ru

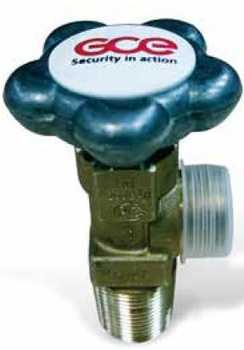

Вентиль баллонный ВК-94 GCE (Арт. 0777404). Бренд GCE


Артикул: 6170

Наличие: Предварительный заказ В наличии

Рейтинг: (0.0) (0.0)

Вентиль баллонный ВК-94 GCE (Арт. 0777404) Купить Скачать тех. лист
Скачать опросный лист

Вентиль кислородного баллона ВК-94 является запорным приспособлением при наполнении, хранении и расходовании кислорода и изготавливается согласно ГОСТ 21804-94. Вид климатического исполнения УХЛ 2 по ГОСТ 15150, но для работы в интервале температур окружающей среды от -50 до +60о С.

Присоединительные резьбы:
Для установки на баллон – коническая W 27,8 ГОСТ 9909;
Боковой отросток – наружная цилиндрическая G ¾ ГОСТ 6357.

Проходное сечение Ду (мм)

4

Минимальная рабочая температура (С)

-50

Максимальная рабочая температура (С)

+60

Максимальное рабочее давление, бар

200

Размер присоединения

W 27,8

Размер присоединения на выходе

G 3/4"

Тип присоединения

Резьба

Материал корпуса

Латунь

Тип управления (Ручное/Автоматическое)

Ручное

Тип исполнения клапана (Проходной/Угловой/3-ходовой)

Угловой

Рабочая среда

Кислород

Состояние рабочей среды

Газообразная

Рекомендуемыепредложения

predklapan.ru

Вентиль кислородный ВК-94-01

Вентили кислородные баллонные предназначены для установки на баллоны стальные среднего и малого объема для кислорода на Рр20МПа (200 кгс/см2). Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них кислорода.
Вентили изготавливаются следующих исполнений:
- ВК-94-01 для установки на баллон среднего объема;
- ВК-94-01исп.07 для установки на баллон малого объема;
- ВК-94М-01 с разрывной предохранительной мембраной;
- ВК-94-01 исп.03 и исп.10 для установки на рампу.
По согласованию с потребителем возможно изготовление вентиля с другими присоединительными размерами, в том числе для установки на кислородную рампу или поставки на экспорт.
Вентили могут использоваться для сжатого воздуха, азота, углекислого газа и других неагрессивных газов.
Вентили имеют:
 сертификат соответствия Федерального агентства по техническому регулированию и метрологии (Госстандарта РФ)- РОСС RU. АЯ04;
разрешение на применение на предприятиях и объектах подконтрольных Ростехнадзору № РРС 00-21052 Федеральной службы по экологическому и атомному надзору.

Вентили ОКП 36 4573 изготавливаются по ТУ 3645-042-05785477-01.
Вентили изготавливаются видов климатического исполнения УХЛ или Т категории 2 по ГОСТ 15150, но для работы в интервале температур от минус 50 до плюс 60 С.
Пример условного обозначения вентиля ВК-94-01 при заказе:
<Вентиль кислородный баллонный ВК-94-01 УХЛ>.



Технические характеристики ВК-94-01

Наименование

параметров

ВК-94-01

ВК-94-01



исп.07

исп.03

исп.10

Диаметр условного прохода, Ду, не менее

4,0

4,0

Рабочее давление, наибольше МПа(кгс/см
2
)

20 (200)

20 (200)

Габаритные размеры, мм, не более

60х62х120

60х62х120

Масса, кг, не более

0,55

0,55

Присоединительные размеры:
на входе – наружная

W 27.8

W 19,2

G ½ - В

G ¾ - В

ГОСТ 9909

ГОСТ 6357

на выходе - наружная

G ¾- В ГОСТ 6357

G ¾- В ГОСТ 6357

Материал

уплотнительного элемента

Клапан- поликарбонат;

Сальник – фторопласт Ф-4

+ кольцо резиновое

www.svarshov.ru
