Определение кинематической и динамической вязкости нефти и нефтепродуктов — Мегаобучалка

Вязкость – важный физико-химический параметр, используемый при подсчете запасов нефти, проектировании разработки нефтяных месторождений, выборе способа транспортировки и схемы переработки нефти, в химмотологии.

Динамическая вязкость(η) – это отношение действующего касательного напряжения к градиенту скорости при заданной температуре. Единица измерения динамической вязкости паскаль-секунда (Па×с). Величина, обратная динамической вязкости, называется текучестью.

В основе определения динамической вязкости путем измерения времени истечения жидкости через капиллярные трубки лежит формула Пуазейля:

η= π p r⁴ τ / 8 V L,

где p – давление, при котором происходит истечение жидкости из капилляра; r – радиус капилляра; τ – время истечения жидкости в вискозиметре; V – объем жидкости, протекающей через капилляр; L – длина капилляра.

Необходимость определения кинематической вязкости (ν) связана с тем, что для определения динамической вязкости (η) требуется источник постоянного давления (постоянно приложенное напряжение) на жидкость. Это условие предопределяет дополнительные технические трудности, сложность воспроизведения результатов и трудоемкость анализа.

Кинематическая вязкость (ν) – это отношение динамической вязкости жидкости к ее плотности при той же температуре:

ν = η /ρ.

Сущность метода определения кинематической вязкости заключается в замене постоянного давления (внешней силы) давлением столба жидкости, равным произведению высоты столба жидкости, плотности жидкости и ускорения силы тяжести. Эта замена привела к значительному упрощению и распространению метода определения кинематической вязкости в стеклянных капиллярных вискозиметрах.

Определение кинематической вязкости (ν) обязательно для товарных нефтепродуктов, как дизельные топлива и смазочные масла (ньютоновские жидкости).

Для определения динамической вязкости жидких нефтепродуктов, имеющих вязкость 1×10…6×10 Па×с, применяют автоматический капиллярный вискозиметр (ГОСТ 7163-84). Динамическую вязкость природных битумов, тяжелых нефтей и нефтепродуктов (неньютоновские жидкости) определяют в ротационных вискозиметрах.

Определение кинематической вязкости по ГОСТ 33-2000:

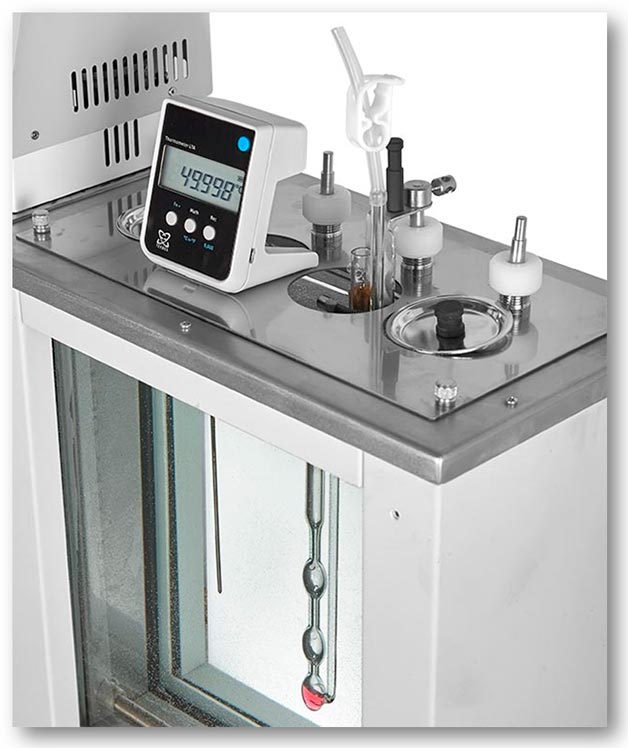

Приборы: вискозиметр стеклянный типа ВПЖТ, ВНЖТ или ВПЖ, ВНЖ; термостат; резиновая трубка; водоструйный насос или резиновая груша; секундомер.

Сущность метода заключается в измерении времени истечения определенного объема испытуемой жидкости под влиянием силы тяжести. Испытание проводят в капиллярных стеклянных вискозиметрах. Для проведения анализа подбирают вискозиметр с таким диаметром капилляра, чтобы время истечения жидкости составляло не менее 200с. При этом используют вискозиметры типов ВПЖТ-1, ВПЖТ-2, ВНЖТ (ГОСТ 10028-81). Допускается использование вискозиметров типов ВПЖ-1, ВПЖ-2, ВПЖ-4, ВНЖ (ГОСТ 10028-81).

В лабораторной практике наиболее распространены вискозиметры Пинкевича типа ВПЖТ-4 и ВПЖТ-2.

Чистый сухой вискозиметр заполняют нефтью (нефтепродуктом). Для этого на отводную трубку надевают резиновую трубку. Далее, зажав пальцем колено и перевернув вискозиметр, опускают колено в сосуд с нефтью (нефтепродуктом) и засасывают нефть (нефтепродукт) с помощью резиновой груши, водоструйного насоса или иным способом до метки М₂, следя затем, чтобы в нефти (нефтепродукте) не образовались пузырьки воздуха. Вынимают вискозиметр из сосуда и быстро возвращают в нормальное положение. Снимают с внешней стороны конца колена избыток нефти (нефтепродукта) и надевают на его конец резиновую трубку. Вискозиметр устанавливают в термостат (баню), так, чтобы расширение было ниже уровня воды. После выдержки в термостате не менее 15мин засасывают нефть (нефтепродукт) в колено, примерно до 1/3 высоты расширения. Соединяют колено с атмосферой и определяют время перемещения мениска нефти (нефтепродукта) от метки М

1 до М₂ (с погрешностью не более 0,2с).

Если результаты трех последовательных измерений не отличаются более чем на 0,2%, кинематическую вязкость (ν), мм²/с, вычисляют как среднее арифметическое по формуле:

ν= С τ,

где С – постоянная вискозиметра, мм²/с²; τ – среднее время истечения нефти (нефтепродукта) в вискозиметре, с.

Динамическую вязкость (η), мПа с, исследуемой нефти (нефтепродукта) вычисляют по формуле:

η = ν ρ,

где ν – кинематическая вязкость, мм²/с; ρ – плотность при той же температуре, при которой определялась вязкость, г/см³.

Определение вязкости непрозрачных нефтепродуктов:

Если жидкость настолько темна, что прохождение мениска через метку засечь невозможно, следует пользоваться вискозиметром ВНЖТ. Заполняют его следующим образом. На отводную трубку надевают резиновую трубку. Зажав пальцем колено и перевернув вискозиметр, опускают колено в сосуд с нефтью и засасывают ее с помощью резиновой груши до метки М₄, следя за тем, чтобы в жидкости не образовались пузырьки воздуха.

В тот момент, когда уровень жидкости достигнет метки М₄, вискозиметр вынимают из сосуда и быстро переворачивают в нормальное положение. Снимают с внешней стороны конца колена избыток нефти и надевают кусочек резиновой трубки длиной 8…15см с присоединенным закрытым краном или зажимом. Затем открывают кран для заполнения жидкостью резервуара и вновь его закрывают, когда жидкость заполнит приблизительно ½ резервуара. Вискозиметр устанавливают в термостат, после выдержки в нем в течение 20мин открывают колено и, пользуясь двумя секундомерами, измеряют время истечения жидкости от метки М

1 до М₂ и от метки М₂ до метки М₃.

По измеренному времени заполнения резервуара вычисляют вязкость. Измеренное время заполнения резервуара служит для контроля. Повторное определение можно делать только с новой загрузкой после тщательной промывки прибора.

Кинематическую вязкость нефти вычисляют с точностью до четвертой значащей цифры (например: 1,255; 16,47; 193,1; 1735).

Вискозиметры

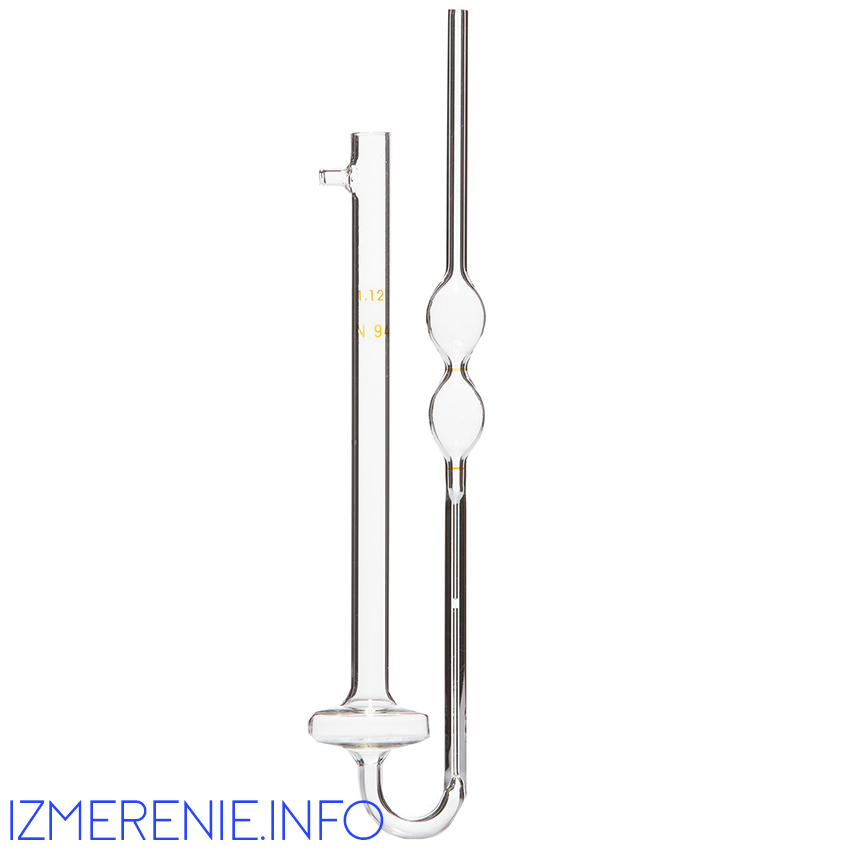

Вискозиметры BS/IP/MSL (SL – suspended level) малого объема с висячим уровнем предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей. Имеют постоянную вискозиметрическую константу при любых температурах.

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-10320	0,6…3	0,003	305	4	США	1
6-10370	200…1000	1	305	4	США	1
6-10350	20…100	0,1	305	4	США	1
6-10330	2…10	0,01	305	4	США	1
6-10380	600…3000	3	305	4	США	1
6-10360	60…300	0,3	305	4	США	1
6-10340	6…30	0,03	305	4	США	1

Вискозиметры BS/IP/RF (RF – reverse flow) с обратным истечением предназначены для измерения кинематической вязкости непрозрачных ньютоновских жидкостей в диапазоне до 300000 сСт.

Артикул	Наименование	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-10390	—	0,6…3	0,003	280	7	США	1
6-10480	—	20000…100000	100	280	7	США	1
6-10460	—	2000…10000	10	280	7	США	1
6-10440	—	200…1000	1	280	7	США	1
6-10420	заводской сертификат о калибровке	20…100	0,1	280	7	США	1
6-10400	—	2…10	0,01	280	7	США	1
6-10490	—	60000…300000	300	280	7	США	1
6-10470	—	6000…30000	30	280	7	США	1
6-10450	—	600…3000	3	280	7	США	1
6-10430	—	60…300	0,3	280	7	США	1
6-10410	—	6…30	0,03	280	7	США	1

Вискозиметры BS/IP/SL (SL – suspended level) предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей. Имеют постоянную вискозиметрическую константу при любых температурах.

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-10220	20000…100000	100	250	11	США	1
6-10200	2000…10000	10	250	11	США	1
6-10180	200…1000	1	250	11	США	1
6-10160	20…100	0,1	250	11	США	1
6-10140	3,5…10	0,01	250	11	США	1
6-10210	6000…30000	30	250	11	США	1
6-10190	600…3000	3	250	11	США	1
6-10170	60…300	0,3	250	11	США	1
6-10150	6…30	0,03	250	11	США	1

Вискозиметры BS/IP/SL(S) (SL – suspended level) с висячим уровнем предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей. Имеют постоянную вискозиметрическую константу при любых температурах.

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-10230	1,05	0,0008	230	10	США	1
6-10240	2,1…3	0,003	230	10	США	1
6-10310	2000…10000	10	230	10	США	1
6-10290	200…1000	1	230	10	США	1
6-10270	20…100	0,1	230	10	США	1
6-10250	3,8…10	0,01	230	10	США	1
6-10300	600…3000	3	230	10	США	1
6-10280	60…300	0,3	230	10	США	1
6-10260	6…30	0,03	230	10	США	1

Вискозиметры BS/U-TUBE предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей.

Артикул	Диаметр капилляра, мм	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-10010	0.50	0,6…3	0,003	280	7	США	1
6-10020	0.71	2…10	0,01	280	7	США	1
6-10030	0.88	6…30	0,03	280	7	США	1
6-10040	1.40	20…100	0,1	280	12	США	1
6-10050	2.00	60…300	0,3	280	12	США	1
6-10060	2.50	200…1000	1	280	12	США	1
6-10070	4.00	600…3000	3	280	23	США	1
6-10080	6. 10	2000…10000	10	280	23	США	1

Вискозиметры BS/U/M предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей.

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-10090	0,2…1	0,001	230	2	США	1
6-10100	1…5	0,005	230	2	США	1
6-10130	20…100	0,1	230	2	США	1
6-10110	3…15	0,015	230	2	США	1
6-10120	8…40	0,04	230	2	США	1

Вискозиметры Кэннон-Фенске с обратным истечением предназначены для измерения кинематической вязкости темных ньютоновских жидкостей, а также жидкостей, мениск которых не просматривается. Могут использоваться для измерения вязкости разжиженных асфальтов и битумов при +60°С в диапазоне до 100000 сСт в соответствии с требованиями ASTM D 2170.

Артикул	Наименование	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-99974	заводской сертификат о калибровке	0,4…2	0,002	229	12	США	1
6-09051	заводской сертификат о калибровке	0,8…4	0,004	229	12	США	1
6-09061	заводской сертификат о калибровке	1,6…8	0,008	229	12	США	1
6-09111	заводской сертификат о калибровке	100…500	0,5	229	12	США	1
6-09141	заводской сертификат о калибровке	1600…8000	8	229	12	США	1
6-09170	—	20000…100000	100	229	12	США	1
6-09053	заводской сертификат о калибровке	20000…100000	100	229	12	США	1
6-09090	—	20…100	0,1	229	12	США	1
6-09091	заводской сертификат о калибровке	20…100	0,1	229	12	США	1
6-09121	заводской сертификат о калибровке	240…1200	1,2	229	12	США	1
6-09071	заводской сертификат о калибровке	3…15	0,015	229	12	США	1
6-09150	—	4000…20000	20	229	12	США	1
6-09151	заводской сертификат о калибровке	4000…20000	20	229	12	США	1
6-09131	заводской сертификат о калибровке	500…2500	2,5	229	12	США	1
6-09092	заводской сертификат о калибровке	50…250	0,25	229	12	США	1
6-09080	—	7…35	0,035	229	12	США	1
6-09052	заводской сертификат о калибровке	9000…45000	45	229	12	США	1
6-09160	—	9000…45000	45	229	12	США	1

Вискозиметры Кэннон-Фенске предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей, в частности, нефтепродуктов и масел.

Артикул	Наименование	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-08913	заводской сертификат о калибровке	0,5…2	0,002	203	7	США	1
6-08900	—	0,5…2	0,002	203	7	США	1
6-08912	заводской сертификат о калибровке	0,8…4	0,004	203	7	США	1
6-08910	—	0,8…4	0,004	203	7	США	1
6-08921	заводской сертификат о калибровке	1,6…8	0,008	203	7	США	1
6-08970	—	100…500	0,5	203	7	США	1
6-09000	—	1600…8000	8	203	7	США	1
6-08963	заводской сертификат о калибровке	1600…8000	8	203	7	США	1
6-09030	—	20000…100000	100	203	7	США	1
6-08917	заводской сертификат о калибровке	20000…100000	100	203	7	США	1
6-08952	заводской сертификат о калибровке	20…100	0,1	203	7	США	1
6-08950	—	20…100	0,1	203	7	США	1
6-08981	заводской сертификат о калибровке	240…1200	1,2	203	7	США	1
6-08930	—	3…15	0,015	203	7	США	1
6-08932	заводской сертификат о калибровке	3…15	0,015	203	7	США	1
6-09010	—	4000…20000	20	203	7	США	1
6-08914	заводской сертификат о калибровке	4000…20000	20	203	7	США	1
6-08991	заводской сертификат о калибровке	500…2500	2,5	203	7	США	1
6-08962	заводской сертификат о калибровке	50…250	0,25	203	7	США	1
6-08940	—	7…35	0,035	203	7	США	1
6-08953	заводской сертификат о калибровке	7…35	0,035	203	7	США	1
6-09020	—	9000…45000	45	203	7	США	1
6-08916	заводской сертификат о калибровке	9000…45000	45	203	7	США	1

Микровискозиметры Кэннон-Мэннинг предназначены для измерения кинематической вязкости малых объемов прозрачных ньютоновских жидкостей, включая нефтепродукты.

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-09600	0,4…2	0,002	200	1	США	1
6-09610	0,8…4	0,004	200	1	США	1
6-09620	1,6…8	0,008	200	1	США	1
6-09670	100…500	0,5	200	1	США	1
6-09700	1600…8000	8	200	1	США	1
6-09650	20…100	0,1	200	1	США	1
6-09680	240…1200	1,2	200	1	США	1
6-09630	3…15	0,015	200	1	США	1
6-09710	4000…20000	20	200	1	США	1
6-09690	500…2500	2,5	200	1	США	1
6-09660	50…250	0,25	200	1	США	1
6-09640	7…35	0,035	200	1	США	1

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-09720	0,4…2	0,002	200	0,5	США	1
6-09730	0,8…4	0,004	200	0,5	США	1
6-09740	1,6…8	0,008	200	0,5	США	1
6-09790	100…500	0,5	200	0,5	США	1
6-09820	1600…8000	8	200	0,5	США	1
6-09770	20…100	0,1	200	0,5	США	1
6-09800	240…1200	1,2	200	0,5	США	1
6-09750	3…15	0,015	200	0,5	США	1
6-09830	4000…20000	20	200	0,5	США	1
6-09810	500…2500	2,5	200	0,5	США	1
6-09780	50…250	0,25	200	0,5	США	1
6-09760	7…35	0,035	200	0,5	США	1

Вискозиметры Кэннон-Уббелоде с висячим уровнем предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей. Позволяют производить измерения для авиационных и гидравлических масел при температурах ниже -18°С и выше +93°С. Не требуют коррекции кинетической энергии в диапазоне от 0,5 до 100000 сСт. Имеют постоянную вискозиметрическую константу при любых температурах.

Артикул	Наименование	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-09340	—	0,5…2	0,002	254	11	США	1
6-09399	заводской сертификат о калибровке	0,5…2	0,002	254	11	США	1
6-09350	—	0,8…4	0,004	254	11	США	1
6-09398	заводской сертификат о калибровке	0,8…4	0,004	254	11	США	1
6-09360	—	1,6…8	0,008	254	11	США	1
6-09397	заводской сертификат о калибровке	1,6…8	0,008	254	11	США	1
6-09402	заводской сертификат о калибровке	100…500	0,5	254	11	США	1
6-09410	—	100…500	0,5	254	11	США	1
6-09405	заводской сертификат о калибровке	1600…8000	8	254	11	США	1
6-09440	—	1600…8000	8	254	11	США	1
6-09408	заводской сертификат о калибровке	20000…100000	100	254	11	США	1
6-09470	—	20000…100000	100	254	11	США	1
6-09392	заводской сертификат о калибровке	20…100	0,1	254	11	США	1
6-09390	—	20…100	0,1	254	11	США	1
6-09403	заводской сертификат о калибровке	240…1200	1,2	254	11	США	1
6-09420	—	240…1200	1,2	254	11	США	1
6-09370	—	3…15	0,015	254	11	США	1
6-09395	заводской сертификат о калибровке	3…15	0,015	254	11	США	1
6-09450	—	4000…20000	20	254	11	США	1
6-09406	заводской сертификат о калибровке	4000…20000	20	254	11	США	1
6-09404	заводской сертификат о калибровке	500…2500	2,5	254	11	США	1
6-09430	—	500…2500	2,5	254	11	США	1
6-09401	заводской сертификат о калибровке	50…250	0,25	254	11	США	1
6-09400	—	50…250	0,25	254	11	США	1
6-09380	—	7…35	0,035	254	11	США	1
6-09394	заводской сертификат о калибровке	7…35	0,035	254	11	США	1
6-09460	—	9000…45000	45	254	11	США	1
6-09407	заводской сертификат о калибровке	9000…45000	45	254	11	США	1

Вискозиметры Кэннон-Уббелоде с висячим уровнем с возможностью разбавления образца предназначены для измерения истинной вязкости полимеров. Конструкция вискозиметров обеспечивает их высокую механическую прочность. Имеют постоянную вискозиметрическую константу при любых температурах.

Артикул	Наименование	Диаметр капилляра, мм	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-09480	—	0.31	0,5…2	0,002	305	8	США	1
6-09481	заводской сертификат о калибровке	0.31	0,5…2	0,002	305	8	США	1
6-09491	заводской сертификат о калибровке	0.44	0,8…4	0,004	305	8	США	1
6-09490	—	0.44	0,8…4	0,004	305	8	США	1
6-09500	—	0.54	1,6…8	0,008	305	8	США	1
6-09501	заводской сертификат о калибровке	0. 54	1,6…8	0,008	305	8	США	1
6-09510	—	0.63	3…15	0,015	305	8	США	1
6-09511	заводской сертификат о калибровке	0.63	3…15	0,015	305	8	США	1
6-09521	заводской сертификат о калибровке	0.78	7…35	0,035	305	8	США	1
6-09520	—	0.78	7…35	0,035	305	8	США	1
6-09531	заводской сертификат о калибровке	1.01	20…100	0,1	305	8	США	1
6-09530	—	1.01	20…100	0,1	305	8	США	1
6-09541	заводской сертификат о калибровке	1.26	50…250	0,25	305	8	США	1
6-09540	—	1. 26	50…250	0,25	305	8	США	1
6-09551	заводской сертификат о калибровке	1.48	100…500	0,5	305	8	США	1
6-09550	—	1.48	100…500	0,5	305	8	США	1
6-09561	заводской сертификат о калибровке	1.88	240…1200	1,2	305	8	США	1
6-09560	—	1.88	240…1200	1,2	305	8	США	1
6-09571	заводской сертификат о калибровке	2.25	500…2500	2,5	305	8	США	1
6-09570	—	2.25	500…2500	2,5	305	8	США	1
6-09581	заводской сертификат о калибровке	3.00	1600…8000	8	305	8	США	1
6-09580	—	3. 00	1600…8000	8	305	8	США	1
6-09591	заводской сертификат о калибровке	3.75	4000…20000	20	305	8	США	1
6-09590	—	3.75	4000…20000	20	305	8	США	1

Погружные вискозиметры Уббелоде предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей. Имеют постоянную вискозиметрическую константу при любых температурах.

Артикул	Наименование	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-09180	—	0,3…1	0,001	241	11	США	1
6-09190	—	0,6…3	0,003	241	11	США	1
6-09203	заводской сертификат о калибровке	0,6…3	0,003	241	11	США	1
6-09208	заводской сертификат о калибровке	10000…50000	50	241	11	США	1
6-09320	—	10000…50000	50	241	11	США	1
6-09207	заводской сертификат о калибровке	1000…5000	5	241	11	США	1
6-09290	—	1000…5000	5	241	11	США	1
6-09260	—	100…500	0,5	241	11	США	1
6-09204	заводской сертификат о калибровке	100…500	0. 5	241	11	США	1
6-09206	заводской сертификат о калибровке	10…50	0,05	241	11	США	1
6-09230	—	10…50	0,05	241	11	США	1
6-09200	—	1…5	0,005	241	11	США	1
6-09202	заводской сертификат о калибровке	1…5	0,005	241	11	США	1
6-09330	—	20000…100000	100	241	11	США	1
6-09300	—	2000…10000	10	241	11	США	1
6-09213	заводской сертификат о калибровке	2000…10000	10	241	11	США	1
6-09270	—	200…1000	1	241	11	США	1
6-09214	заводской сертификат о калибровке	200…1000	1	241	11	США	1
6-09240	—	20…100	0,1	241	11	США	1
6-09209	заводской сертификат о калибровке	20…100	0. 1	241	11	США	1
6-09211	заводской сертификат о калибровке	2…10	0,01	241	11	США	1
6-09210	—	2…10	0,01	241	11	США	1
6-09310	—	6000…30000	30	241	11	США	1
6-09280	—	600…3000	3	241	11	США	1
6-09223	заводской сертификат о калибровке	60…300	0,3	241	11	США	1
6-09250	—	60…300	0,3	241	11	США	1
6-09220	—	6…30	0,03	241	11	США	1
6-09221	заводской сертификат о калибровке	6…30	0,03	241	11	США	1

Вискозиметры Зейфуца предназначены для измерения кинематической вязкости прозрачных ньютоновских жидкостей, включая нефтепродукты. Изготавливаются с несъемным металлическим держателем. Заполнение, измерение и чистка могут производиться без извлечения из термостата.

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-09840	0,6…3	0,003	292	15	США	1
6-09890	200…1000	1	292	15	США	1
6-09870	20…100	0,1	292	15	США	1
6-09850	2…10	0,01	292	15	США	1
6-09900	600…3000	3	292	15	США	1
6-09880	60…300	0,3	292	15	США	1
6-09860	6…30	0,03	292	15	США	1

Вискозиметры Зейфуца обратного тока предназначены для измерения кинематической вязкости прозрачных и непрозрачных ньютоновских жидкостей. Могут использоваться для измерения кинематической вязкости разжиженных асфальтов и битумов при +60°С в диапазоне от 30 до 100000 сСт в соответствии с требованиями ASTM D 2170. Некоторые модели изготавливаются с несъемным металлическим держателем. Заполнение и чистка могут производиться непосредственно в термостате.

Артикул	Диапазон, сСт	Константа, сСт/с	Минимальная глубина бани, мм	Минимальный объем образца, мл	Страна-изготовитель	Упаковка
6-09910	0,6…3	0,003	230	1…3	США	1
6-10000	20000…100000	100	230	1…3	США	1
6-09980	2000…10000	10	230	1…3	США	1
6-09960	200…1000	1	230	1…3	США	1
6-09940	20…100	0,1	230	1…3	США	1
6-09920	2…10	0,01	230	1…3	США	1
6-09990	6000…30000	30	230	1…3	США	1
6-09970	600…3000	3	230	1…3	США	1
6-09950	60…300	0,3	230	1…3	США	1
6-09930	6…30	0,03	230	1…3	США	1

Вискозиметры с обратным истечением предназначены для определения кинематической вязкости непрозрачных жидкостей, в том числе темных нефтепродуктов.

Артикул	Диаметр капилляра, мм	Диапазон измерения вязкости, мм²/с	Значение постоянной К, мм²/с²	Страна-изготовитель	Упаковка
6-01670	0,45	0,6…3	0,003	Россия	1
6-01671	0,45	0,6…3	0,003	Россия	1
6-01681	0,61	2…10	0,01	Россия	1
6-01680	0,61	2…10	0,01	Россия	1
6-01726	0,61	20…100	0,1	Россия	1
6-01691	0,80	6…30	0,03	Россия	1
6-01690	0,80	6…30	0,03	Россия	1
6-01724	1,08	20…100	0,1	Россия	1
6-01701	1,08	20. ..100	0,1	Россия	1
6-01700	1,08	20…100	0,1	Россия	1
6-01710	1,41	60…300	0,3	Россия	1
6-01711	1,41	60…300	0,3	Россия	1
6-01721	1,91	200…1000	1,0	Россия	1
6-01720	1,91	200…1000	1,0	Россия	1
6-01723	1,91	200…1000	1,0	Россия	1
6-01732	2,52	600…3000	3,0	Россия	1
6-01730	2,52	600…3000	3,0	Россия	1
6-01733	3,42	2000…10000	10,0	Россия	1
6-01731	3,42	2000…10000	10,0	Россия	1
6-01741	4,5	6000. ..30000	30,0	Россия	1
6-01740	4,5	6000…30000	30,0	Россия	1

Вискозиметры с висячим уровнем предназначены для определения вязкости прозрачных жидкостей.

Артикул	Диаметр капилляра, мм	Диапазон измерения вязкости, мм²/с	Значение постоянной К, мм²/с²	Страна-изготовитель	Упаковка
6-01750	0,34	0,6…3	0,003	Россия	1
6-01760	0,54	2…10	0,01	Россия	1
6-01761	0,54	2…10	0,01	Россия	1
6-01770	0,86	6…30	0,03	Россия	1
6-01771	0,86	6…30	0,03	Россия	1
6-01780	1,16	20. ..100	0,1	Россия	1
6-01781	1,16	20…100	0,1	Россия	1
6-01790	1,52	60…300	0,3	Россия	1
6-01791	1,52	60…300	0,3	Россия	1
6-01800	2,1	200…1000	1,0	Россия	1
6-01801	2,1	200…1000	1,0	Россия	1
6-01811	2,75	600…3000	3,0	Россия	1
6-01810	2,75	600…3000	3,0	Россия	1
6-01821	3,75	2000…10000	10,0	Россия	1
6-01820	3,75	2000…10000	10,0	Россия	1
6-01830	5,1	6000…30000	30,0	Россия	1
6-01831	5,1	6000. ..30000	30,0	Россия	1

Предназначены для определения вязкости прозрачных жидкостей.

Артикул	Диаметр капилляра, мм	Диапазон измерения вязкости, мм²/с	Значение постоянной К, мм²/с²	Страна-изготовитель	Упаковка
6-01841	0,34	0,6…3	0,003	Россия	1
6-01840	0,34	0,6…3	0,003	Россия	1
6-01850	0,39	1…5	0,005	Россия	1
6-01851	0,39	1…5	0,005	Россия	1
6-01860	0,56	2…10	0,01	Россия	1
6-01861	0,56	2…10	0,01	Россия	1
6-01870	0,73	6…30	0,03	Россия	1
6-01871	0,73	6. ..30	0,03	Россия	1
6-01881	0,99	20…100	0,1	Россия	1
6-01880	0,99	20…100	0,1	Россия	1
6-01891	1,31	60…300	0,3	Россия	1
6-01890	1,31	60…300	0,3	Россия	1
6-01900	1,77	200…1000	1,0	Россия	1
6-01901	1,77	200…1000	1,0	Россия	1
6-01910	2,37	600…3000	3,0	Россия	1
6-01911	2,37	600…3000	3,0	Россия	1
6-01920	3,35	2000…10000	10,0	Россия	1
6-01921	3,35	2000…10000	10,0	Россия	1
6-01931	4,66	6000. ..30000	30,0	Россия	1
6-01930	4,66	6000…30000	30,0	Россия	1

Предназначены для определения вязкости прозрачных жидкостей.

Артикул	Диаметр капилляра, мм	Диапазон измерения вязкости, мм²/с	Значение постоянной К, мм²/с²	Страна-изготовитель	Упаковка
6-01940	0,43	1,2…6,0	0,017	Россия	1
6-01950	0,56	3,5…17,5	0,05	Россия	1
6-03295	0,80	7….35	0,1	Россия	1
6-01960	0,92	12…60	0,17	Россия	1
6-01970	1,20	35…175	0,50	Россия	1
6-01980	1,63	120. ..600	1,70	Россия	1

Предназначены для определения вязкости прозрачных жидкостей.

Артикул	Диаметр капилляра, мм	Диапазон измерения вязкости, мм²/с	Значение постоянной К, мм²/с²	Страна-изготовитель	Упаковка
6-01990	0,37	0,6…3	0,003	Россия	1
6-01991	0,37	0,6…3	0,003	Россия	1
6-02000	0,42	1…5	0,005	Россия	1
6-02001	0,42	1…5	0,005	Россия	1
6-02010	0,62	2…10	0,01	Россия	1
6-02011	0,62	2…10	0,01	Россия	1
6-02020	0,82	6…30	0,03	Россия	1
6-02022	0,82	6. ..30	0,03	Россия	1
6-02030	1,12	20…100	0,1	Россия	1
6-02031	1,12	20…100	0,1	Россия	1
6-02040	1,47	60…300	0,3	Россия	1
6-02041	1,47	60…300	0,3	Россия	1
6-02050	2,00	200…1000	1,0	Россия	1
6-02051	2,00	200…1000	1,0	Россия	1
6-02060	2,62	600…3000	3,0	Россия	1
6-02061	2,62	600…3000	3,0	Россия	1
6-02070	3,55	2000…10000	10,0	Россия	1
6-02071	3,55	2000…10000	10,0	Россия	1

Оптимизация работы нефтепровода с учетом контроля вязкости нефти Текст научной статьи по специальности «Химические технологии»

6. Машков, Ю. К. Влияние энергии ультразвуковых колебаний на структуру и свойства полимерных композиционных материалов / Ю. К. Машков, Е. Н. Еремин, Д. А. Негров // Материаловедение. — 2013. — № 3. — С. 42 — 45.

7. Негров, Д. А. Исследование влияния ультразвуковых колебаний на структуру и механические свойства полимерного композиционного материала / Д. А. Негров, Е. Н. Еремин // Омский научный вестник. — 2011. — № 2 (100). — С. 17 — 20.

8. Негров, Д. А. Разработка ультразвукового инструмента для изготовления изделий из полимерных композиционных материалов / Д. А. Негров, Е. Н. Еремин // Технология машиностроения. — 2012. — № 5. — С. 44 — 47.

9. Шаталова, И. Г. Физико-химические основы вибрационного уплотнения порошковых материалов / И. Г. Шаталова, П. С. Горбунов, В. И. Лихтман // — М. : Наука, 1966. — 98 с.

НЕГРОВ Дмитрий Анатольевич, кандидат технических наук, доцент (Россия), доцент кафедры «Машиностроение и материаловедение».

ЕРЕМИН Евгений Николаевич, доктор технических наук, профессор (Россия), декан машиностроительного института ОмГТУ, заведующий кафедрой «Машиностроение и материаловедение». ПУТИНЦЕВ Виталий Юрьевич, студент группы МТМ-212.

ПЕРЕДЕЛЬСКАЯ Ольга Андреевна, студентка группы МТМ-212.

АНДРЕЕВА Светлана Алексеевна, студентка группы МТМ-212.

Адрес для переписки: [email protected]

Статья поступила в редакцию 19.03.2014 г.

О. А. Передельская, С. А. Андреева

УДК 621.6.033:622.692.4

В. Л. ПЕННЕР Т. Л. ТЛРЛСОВЛ

Омский государственный технический университет

ОПТИМИЗАЦИЯ РАБОТЫ НЕФТЕПРОВОДА С УЧЕТОМ КОНТРОЛЯ ВЯЗКОСТИ НЕФТИ_____________________________

Представлена зависимость вязкости от температуры внешней среды. Предложена схема подсоединения обогревателя и вискозиметра к нефтепроводу.

Ключевые слова: нефть, вязкость, вискозиметр.

На сегодняшний день крупномасштабным инструментом мировой экономики является нефтяная и газовая промышленность. В настоящее время одним из основных районов добычи нефти считается северная территории России. Главная проблема добычи и транспортировки углеводородного сырья на территории Севера — это природные климатические условия с преимущественно низкими температурами окружающей среды.

Транспортировка углеводородного сырья при низких температурах существенно снижается. Для оптимизации работы нефтепровода в условиях Крайнего Севера и мест к нему приравненных необходимо снижать вязкость нефти путем ее подогрева.

Вязкость имеет прямую зависимость от температуры (рис. 1) [1]. С понижением температуры она незначительно увеличивается, а с повышением уменьшается.

В представленной работе предлагается контролировать вязкость углеводородного сырья и при необходимости обогревать намеченный участок нефтепровода специальной паровой установкой.

Существуют различные варианты приборов по определению вязкости. Ниже представлены некоторые из них.

Капиллярный вискозиметр [2] (рис. 2) относится к технике измерения вязкости различных неорганических и органических жидкостей, а также нефтей и нефтепродуктов, получаемых на химических, неф-

техимических и нефтеперерабатывающих предприятиях и заводах, где показатель вязкости у выпускаемых ими продуктов является величиной, определяющей их качество.

Капиллярный вискозиметр, состоит из системы нагружения и подачи измеряемой жидкости в капилляр под давлением, системы термостатирования, системы измерения и регистрации динамической вязкости, отличающийся тем, что система нагружения и подачи измеряемой жидкости содержит шприц для подачи точно дозированного объема воздуха в цилиндрическую гильзу через трехходовой кран, которая соединена с капиллярной трубкой трехходовым краном, мерный стакан, связанный через трехходовой кран с дифманометром, при этом шприц, цилиндрическая гильза, мерный стакан имеют равные диаметры и одинаковые объемы, причем измеряемая жидкость вытесняется из цилиндрической гильзы через капиллярную трубку в мерный стакан.

Изобретение (рис. 3) относится к измерительной технике, в частности к аэрогидродинамическим устройствам для определения вязкости, и может найти применение в различных отраслях промышленности при контроле состава и свойств жидкостей.

Устройство для измерения вязкости топлив [3], содержащее цилиндрический объемный резонатор, устройство возбуждения, приемное устройство, соединенное через линию передачи с амплитудным детектором, аналого-цифровой преобразователь, вход

ОМСКИЙ НАУЧНЫЙ ВЕСТНИК №2 (130) 2014 МАШИНОСТРОЕНИЕ И МАШИНОВЕДЕНИЕ

Рис. 1. График зависимости вязкости от температуры

Рис. 4. Способ непрерывного определения вязкости и плотности жидкости и устройство Рис. 3. Устройство для измерения вязкости топлив для его осуществления

РезьЗа 1/2 ЛР Т_ с двух старой

Рис. 5. Преобразователь вязкости жидкости измерительный модели Solartron 7829

которого соединен с выходом амплитудного детектора, а выход — с первым информационным входом микропроцессора, первый управляющий выход микропроцессора подключен ко входу цифроаналогового преобразователя, перестраиваемый по частоте генератор СВЧ, своим входом связанный с выходом цифроаналогового преобразователя, а выходом через волновод с устройством возбуждения.

Изобретение (рис. 4) относится к измерительной технике и обогащению полезных ископаемых, конкретно к методам и средствам автоматического контроля вязкости фотореагентов, тяжелых суспензий, пульп, вспенивателей и других жидких продуктов, и может быть использовано на углеобогатительных, железорудных, полиметаллических и других обогатительных фабриках с мокрыми способами обогащения.

Способ непрерывного определения вязкости и плотности жидкости [4] , включающий возбуждение колебаний рабочего тела, помещенного в исследуемую жидкость, измерение амплитуды колебаний и определение искомых характеристик расчетным путем, отличающийся тем, что в качестве рабочего тела используют подвешенный на упругом эластичном шнуре поплавок, дополнительно измеряют среднюю длину шнура, а амплитуду колебаний определяют по величине гармонических удлинений упругого эластичного шнура, причем по средней длине шнура определяют плотность, а по величине гармонических удлинений упругого эластичного шнура — ее вязкость.

Несмотря на все достоинства этих приборов, они не вполне приемлемы при определении вязкости углеводородного сырья в нефтетрубопроводах, проходящих в условиях низких температур. В связи с этим предлагается преобразователь вязкости жидкости измерительный модели Solartшn 7829 [5].

Преобразователь плотности и вязкости жидкости измерительный (модели Solartron 7829) (далее вискозиметр) (рис. 5) предназначен для непрерывного преобразования плотности, динамической и кинематической вязкости и температуры жидкости в выходные электрические сигналы.

Вискозиметры серии 7829 Visconic были разработаны специально для применения в нефтяной и химической промышленности (углеводородные применения), для управления или измерения вязкости нефтепродуктов непосредственно на потоке.

Эти приборы были разработаны и испытаны специально для чувствительных применений, где решающее значение имеет изменение поведенческих свойств жидкостей. Это такие применения, где вязкость измеряется при температуре жидкости, чтобы управлять поведением этой жидкости.

Вискозиметр представляет собой цельносварную конструкцию, предназначенную для непосредственной установки на трубопроводе или резервуаре. Он измеряет вязкость жидкости, в которую погружен колебательный элемент, путем определения уровня демпфирования жидкостью резонирующего элемента. Вискозиметр, помимо измерений динамической вязкости, выдает информацию о плотности и температуре жидкости.

Результаты измерений, получаемые вискозиметром, позволяют вычислить кинематическую вязкость, относительную динамическую и кинематическую вязкость, относительную плотность.

В качестве виброэлемента в вискозиметре используется камертон, погружаемый в контролируемую жидкость. Камертон возбуждается пьезоэлектрическим элементом, закрепленным под основанием одного из зубцов, а частота колебаний воспринимается другим пьезоэлектрическим элементом, закрепленным под основанием второго зубца. В электронном блоке датчика вязкости формируется сигнал, обеспечивающий поддержание колебаний резонансной частоты.

Основными эксплуатационными достоинствами этого вискозиметра являются: стабильные и точные измерения; способность работы при наличии твердых примесей и газа; погружной датчик, пригодный для работы в трубопроводах с высоким давлением; отсутствие движущихся частей, практически не требует обслуживания; непрерывные измерения; нет необходимости калибровки по месту.

ОМСКИЙ НАУЧНЫЙ ВЕСТНИК №2 (130) 2014 МАШИНОСТРОЕНИЕ И МАШИНОВЕДЕНИЕ

МАШИНОСТРОЕНИЕ И МАШИНОВЕДЕНИЕ ОМСКИЙ НАУЧНЫЙ ВЕСТНИК №2 (130) 2014

По результатам показаний данного вискозиметра принимается решение в подогреве углеводородного сырья, что приведет к оптимизации транспортирования его по трубопроводу. На рис. 6 представлена принципиальная схема подсоединения вискозиметра и подогрева нефти к нефтепроводу.

Библиографический список

1. ГОСТ Р 51858-2002 Нефть. Общие технические условия. — Введ. 2002 — 01 — 08. — М. : Стандаргинформ, 2002. — 12 с.

2.Пат. 2258212 Российская Федерация, МПК G 01 N11/04. Капиллярный вискозиметр / Кадыров М. У. ; заявитель и патентообладатель Общество с ограниченной ответственностью «Мембрана». — № 2003134905/28 ; заявл. 01.12.2003 ; опуб. 10.08.2005, Бюл. № 22. — 6 с.

3. Пат. 2488807 Российская Федерация, МПК G 01 N11/ 16 , G 01 N11/14. Устройство для измерения вязкости топлив/ Прищепенко В. Ю. ; заявитель и патентообладатель Воронеж. военный авиационный инженерный ун-т. — № 2011132745/28; заявл. 03.08.11 ; опуб. 27.07.13, Бюл. № 21. — 10 с.

4. Пат. 2051374 Российская Федерация, МПК G 01 N11/16. Способ непрерывного определения вязкости и плотности жид-

кости и устройство для его осуществления / Онищенко А. М.; заявитель и патентообладатель Товарищество с ограниченной ответственностью «Ди Си Ди». — № 2011132745/28 ; заявл. 14.05.92 ; опуб. 27.12.95. — 6 с. [Электронный ресурс]. — Режим доступа: http://www.findpatent.ru/patent/205/2051374.html (дата обращения: 20.10.2013).

5. Преобразователь вязкости жидкости Solartron 7829 (вискозиметр Visconic) [Электронный ресурс]. — Режим доступа: http://www.ural-test.ru/doc/1084436157.pdf (дата обращения: 28.10.2013).

ПЕННЕР Виктор Андреевич, кандидат технических наук, доцент (Россия), доцент кафедры «Метрология и приборостроение».

Адрес для переписки: [email protected] ТАРАСОВА Татьяна Александровна, студентка группы П-519 машиностроительного института, кафедра «Метрология и приборостроение».

Адрес для переписки: [email protected]

Статья поступила в редакцию 26.03.2014 г.

Книжная полка

621.45/К89

Кузнецов, В. И. Разработка замкнутой математической модели рабочего процесса двухконтурного турбореактивного двигателя : моногр. / В. И. Кузнецов, И. С. Вавилов, Е. А. Черевко ; ОмГТУ. — Омск: Изд-во ОмГТУ, 2013. — 115 с. — ISBN 978-5-8149-1679-2.

Представлено описание имеющихся на данный момент моделей проектирования газотурбинных двигателей. Найдено замыкающее уравнение математической модели процессов в проточной части двигателя, приведена методика расчета. Основное содержание исследования — разработка научно-методических и информационных материалов по замкнутой математической модели рабочего процесса двухконтурного турбореактивного двигателя и методик расчета дроссельных, высотно-скоростных и климатических характеристик. Адресовано конструкторам, проектировщикам, которые занимаются расчетом проточной части газотурбинных установок.

LEMIS DC-420 Плотномер-вискозиметр поточный для нефти и нефтепробуктов

Измеритель плотности/вязкости технологических жидкостей серии DC42 компании LEMIS Process идеально подходит для мониторинга и управления в режиме реального времени, in situ в нефтегазовой, нефтехимической, химической, пищевой промышленности и других отраслях промышленности Используя проверенную технологию вибрационных элементов, которая широко используется в качестве наиболее точного метода непрерывного измерения плотности на линии, технологи LEMIS сделали новый шаг вперед, представив уникальную запатентованную конструкцию датчика с резонансной трубкой, позволяющую точно измерять вязкость жидкости вместе с ее плотностью. Встроенный высокоточный датчик Pt100 непрерывно контролирует температуру жидкости, обеспечивая температурную компенсацию и расчет эталонной вязкости, плотности, концентрации или удельного веса в будущем. Технология обеспечивает высокую точность измерений и долгосрочную стабильность калибровки даже в условиях работы в автономном режиме. Он нечувствителен к вибрации растений, высоким колебаниям температуры, уровня, перемешиванию или турбулентности.

Преимущества:

Постоянный онлайн-мониторинг плотности
Точность измерения до 0,00025 г/см3
Автоматическая компенсация температуры
Может работать в ёмкостях и реакторах под давлением на глубине до 30 метров
Точная заводская калибровка и тестирование устройства
Нет движущихся частей, система практически не требует обслуживания
Наличие различных стандартных конфигураций устройств

Применения и функции:

Нефтепродукты, топливо, смазочные материалы, СГ (пропан-бутан), СПГ
Продукты питания, Молочные продукты и напитки
Концентрации кислот или агрессивных химических веществ
Контроль плотности, температуры и концентрации в резервуарах
Системы измерения массового расхода
Мониторинг и контроль процесса
Идентификация продукта и его консистенции
Измерение концентрации и разбавления

Характеристика	Значение
Рабочий диапазон плотности:	0…2 g/cm3 (0…2000 kg/m3)
Точность плотности	±0. 00025 g/cm3 (±0.25 kg/m3)
Повторяемость	±0.0001 g/cm3 (±0.1 kg/m3)
Рабочий диапазон вязкости	0…1200 cSt
Температурный эффект	0.005 kg/m3/°C с автоматической компенсацией
Диапазон рабочих температур	-200°C to +200°C (-328°F to +392°F)
Сенсор	нержавеющая сталь 316L; Ni-Span C; Hastelloy C22

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан — доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

ПЛОТНОСТЬ ЖИДКОСТИ
Каждый плотномер является электронным устройством, действующим по определенному принципу измерения. Плотномер заменяет традиционные средства измерения плотности жидкости — ареометры и пикнометры.
ПЛОТНОСТЬ ГАЗА
Уникальные цифровые плотномеры — специальная разработка компании LEMIS для измерения реальной плотности и температуры, рассчета приведенной плотности и массовой доли пропана и n-бутана в газе, сжиженных нефтяных газов.
ВЯЗКОСТЬ
Вискозиметры предназначены для непрерывных измерений динамической вязкости и температуры жидких продуктов в резервуарах и трубопроводах. Резонансный метод гарантирует высокую точность и многолетнюю стабильность измерений.

Поточные плотномеры
серии DC-50 и др.
Стационарные плотномеры
серии DC-40 и др.
Погружные плотномеры
DM-230.1A и др.
Лабораторные плотномеры
DenDi и др.
Плотномеры-уровнемеры
DLG-400, DUTI-254-H и др.
Плотномеры-вискозиметры
Плотномеры газа
LPGDi, DM-300 и др.
Вискозиметры
DC-41, DC-51 и др.
Мониторы обводнённости
OWC-40, OWM-250.1 и др.
Термометры портативные электронные
Pet-250.1, Pet-250.2 и др.
Уровнемеры для резервуаров
LG-400 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

Оператор набирает сообщение

Здравствуйте! Какая продукция Вас интересует?

(7273)495-231
(3955)60-70-56
(8182)63-90-72
(8512)99-46-04
(3852)73-04-60
(4722)40-23-64
(4162)22-76-07
(4832)59-03-52
(423)249-28-31
(8672)28-90-48
(4922)49-43-18
(844)278-03-48
(8172)26-41-59
(473)204-51-73
(343)384-55-89
(4932)77-34-06
(3412)26-03-58
(395)279-98-46
(843)206-01-48
(4012)72-03-81
(4842)92-23-67
(3842)65-04-62
(8332)68-02-04
(4966)23-41-49
(4942)77-07-48
(861)203-40-90
(391)204-63-61
(4712)77-13-04
(3522)50-90-47
(4742)52-20-81
(3519)55-03-13
(495)268-04-70
(8152)59-64-93
(8552)20-53-41
(831)429-08-12
(3843)20-46-81
(3496)41-32-12
(383)227-86-73
(3812)21-46-40
(4862)44-53-42
(3532)37-68-04
(8412)22-31-16
(8142)55-98-37
(8112)59-10-37
(342)205-81-47
(863)308-18-15
(4912)46-61-64
(846)206-03-16
(8342)22-96-24
(812)309-46-40
(845)249-38-78
(8692)22-31-93
(3652)67-13-56
(4812)29-41-54
(862)225-72-31
(8652)20-65-13
(3462)77-98-35
(8212)25-95-17
(4752)50-40-97
(4822)63-31-35
(8482)63-91-07
(3822)98-41-53
(4872)33-79-87
(3452)66-21-18
(8422)24-23-59
(3012)59-97-51
(347)229-48-12
(4212)92-98-04
(8352)28-53-07
(351)202-03-61
(8202)49-02-64
(3022)38-34-83
(4112)23-90-97
(4852)69-52-93

Задайте вопрос прямо сейчас:

Извините, сервис временно недоступен.

Некорректный номер.

Ожидайте звонка на введенный номер.

front/header.call_free_error

Заказать обратный звонок

мы перезвоним Вам в рабочее время

Настоящее соглашение является официальным документом OOO «Новые Технологии», ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее — Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных».
Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе» дает Администратору свое согласие на получение сообщений рекламного характера.
Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии» или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии» вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.
Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.

Специальные испытания — ООО НИИЦ «Недра-тест»

В 2021 году нами совместно с ВНИИМ аттестована собственная методика по оценки крепящих свойств промывочных жидкостей в отношении неустойчивых пород, формирующих стенку скважины.

Методика ФР.1.28.2022.41903 (ссылка на ФГИС АРШИН) «Методика определения времени устойчивого состояния при одноосном сжатии и деформации при набухании искусственных кернов в жидкой среде», Свидетельство №222. 0093.RA.RU.311866/2021 от 02.08.2021 г.

Методика помогает ранжировать буровые растворы по крепящим свойствам. Испытания проводятся на искусственных (рекомбинированных) кернах, изготовленных из кусков или шлама обвальной горной породы. Измеряемыми параметрами являются:
1) время устойчивого состояния,
2) относительная вертикальная деформация при набухании.

Мы выпускаем лабораторный комплекс для выполнения измерений по новой методике. Комплекс включает различное оборудование и программу для ЭВМ «Программа регистрации линейных деформаций TLD10», зарегистрированную в ФИПС и Реестре российских программ Минцифры РФ.

Цент физико-химических исследований ООО НИИЦ «Недра-тест» имеет возможности по выполнению ряда исследовательских работ, выходящих за область аккредитации. Ниже представлен перечень доступных для заказа видов испытаний.

Наименование метода	Нормативная документация
Определение плотности жидких продуктов, суспензий и эмульсий пикнометрическим методом	ГОСТ 3900-85 — Нефть и нефтепродукты. Методы определения плотности
Определение плотности жидких продуктов ареометром	ГОСТ Р 51069-97 — Нефть и нефтепродукты. Метод определения плотности, относительной плотности и плотности в градусах API ареометром. ГОСТ Р ИСО 3675-2007 — Нефть сырая и нефтепродукты жидкие. Лабораторный метод определения плотности с использованием ареометра
Определение плотности концентрированных суспензий и эмульсий, буровых и цементных растворов на рычажных весах	ANSI/API 13B-1/ISO 10414-1 Recommended Practice for Field Testing Water-based Drilling Fluids
Определение кинематической вязкости жидких продуктов	ГОСТ 21727-76 — Вода. Вязкость при температуре 20 град. С. ГОСТ 25371-97 — Нефтепродукты. Расчет индекса вязкости по кинематической вязкости. ГОСТ 33-2000 — Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
Определение динамической вязкости жидких продуктов на вискозиметре Гепплера	ISO 12 058 — DIN 53 015 Определение вязкости с помощью падающего шарика. DIN 53015 Определение вязкости на вискозиметре Гепплера с падающим шариком
Определение динамической вязкости нефти, жидких продуктов, суспензий, эмульсий, буровых и цементных растворов, смазок	ГОСТ 1929-87 — Нефтепродукты. Методы определения динамической вязкости на ротационном вискозиметре. ГОСТ 25276-82 — Полимеры. Метод определения вязкости ротационным вискозиметром при определенной скорости сдвига. ГОСТ 26581-85 — Смазки пластичные. Метод определения эффективной вязкости на ротационном вискозиметре
Определение динамической вязкости масел, смол, эмульсий, суспензий, буровых и цементных растворов	ГОСТ 25271-93 — Пластмассы. Смолы жидкие, эмульсии или дисперсии. Определение кажущейся вязкости по Брукфильду ASTM D 2983 — DIN 51 398 — CEC L 18A Определение вязкости автомобильных масел при низких температурах на вискозиметре Брукфильда
Определение динамической вязкости жидких продуктов вибрационным методом	A&D method for determination viscosity-density product
Определение плотности нефти и жидких продуктов вибрационным методом	ASTM D5002 — 99(2005) Standard Test Method for Density and Relative Density of Crude Oils by Digital Density Analyzer. ASTM D4052 — 09 Standard Test Method for Density, Relative Density, and API Gravity of Liquids by Digital Density Meter
Определение реологических параметров буровых и цементных растворов	ANSI/API 13B-1/ISO 10414-1 Recommended Practice for Field Testing Water-based Drilling Fluids
Определение реологических параметров полимерных растворов для повышения КИН	API RP 63 Recommended Practice for Evaluation of Polymers Used in Enhanced Oil Recovery Operations
Измерение кривых течения, реологических петель гистерезиса, определение реологической модели жидких сред в диапазоне температур от -40 до +200°С	По заданию заказчика
Определение динамической вязкости промывочных жидкостей и растворов биополимеров при низких скоростях сдвига	ANSI/API Spec 13A/ISO 13500:2009 Petroleum and natural gas industries – Drilling Fluids — Specifications and Testing
Определение коэффициента поверхностного натяжения методом Доннана и методом максимального давления в пузырьке	По заданию заказчика
Определение коэффициента поверхностного натяжения на сталагмометре	По заданию заказчика
Определение коэффициента межфазного натяжения на сталагмометре	По заданию заказчика
Химический анализ воды и фильтратов по ионам: — Кальций — Магний — Калий — Хлориды	По заданию заказчика
Определение гранулометрического состава эмульсий методом оптической микроскопии	По заданию заказчика
Определение гранулометрического состава порошков и грунтов методом сухого рассева	ГОСТ 12536-79 — Грунты. Методы лабораторного определения зернового (гранулометрического) и микроагрегатного состава. ГОСТ 17818.2-90 — Графит. Метод определения гранулометрического состава. ГОСТ 18318-94 — Порошки металлические. Определение размера частиц сухим просеиванием. ГОСТ 20082-74 — Мел природный обогащенный. Метод определения гранулометрического состава. ГОСТ 22552.7-77 — Песок кварцевый, молотые песчаник, кварцит и жильный кварц для стекольной промышленности. Метод определения гранулометрического состава. ГОСТ 23409.24-78 — Пески и смеси формовочные. Методы определения гранулометрического состава, модуля мелкости и среднего размера зерна песчаной основы. ГОСТ 25469-93 — Глинозем. Ситовый метод определения гранулометрического состава. ГОСТ 24598-81 — Руды и концентраты цветных металлов. Ситовый и седиментационный методы определения гранулометрического состава. ГОСТ 3594.12-93 — Глины формовочные огнеупорные. Метод определения гранулометрического состава порошкообразных глин
Определение гранулометрического состава кернов терригенных пластов методом сухого рассева	По заданию заказчика
Определение диэлектрической проницаемости жидкостей (120 Гц и 1кГц) при температурах от -40 до +200°С	По заданию заказчика
Микрофотографирование шлифов и препаратов в проходящем, отраженном и поляризованном свете, фотографирование люминесцирующих образцов	По заданию заказчика
Определение показателя преломления жидкостей, топлив и газоконденсатов	ГОСТ 18995. 2-73 — Продукты химические жидкие. Метод определения показателя преломления. ГОСТ 14618.10-78 — Масла эфирные, вещества душистые и полупродукты их синтеза. Методы определения плотности и показателя преломления. ГОСТ 5482-90 — Масла растительные. Метод определения показателя преломления (рефракции). ГОСТ Р 51445-99 — Жиры и масла животные. Метод определения показателя преломления
Турбидиметрическое определение стабильности асфальтенов в нефти	По заданию заказчика
Измерение оптических спектров поглощения жидкостей, пленок, растворов в ИК, УФ и видимом диапазонах	По заданию заказчика
Определение оптической плотности и коэффициента светопоглощения нефти	РД 39-014-7428-235-89. Методическое руководство по технологии проведения индикаторных исследований и интерпретации их результатов для регулирования и контроля процесса заводнения нефтяных залежей/ Э. В.Соколовский, C.B.Чижов, Ю.И.Тренчиков и др. – Грозный: СевКавНИПИнефть, 1989. – 79c.
Определение катионообменной емкости глин	ANSI/API 13B-1/ISO 10414-1 Recommended Practice for Field Testing Water-based Drilling Fluids
Определение фазового состава промывочных жидкостей	ANSI/API 13B-1/ISO 10414-1 Recommended Practice for Field Testing Water-based Drilling Fluids
Определение показателя фильтратоотдачи промывочных жидкостей и цементных растворов при высоких давлениях и температуре	ANSI/API RP 13I/ISO 10416:2008 Petroleum and natural gas industries – Drilling Fluids — Laboratory Testing
Определение показателя фильтратоотдачи промывочных жидкостей при высоких давлениях и температурах на калиброванных керамических дисках	ANSI/API RP 13I/ISO 10416:2008 Petroleum and natural gas industries – Drilling Fluids — Laboratory Testing
Определение коэффициента трения промывочных жидкостей	ANSI/API 13B-1/ISO 10414-1 Recommended Practice for Field Testing Water-based Drilling Fluids
Определение противозадирных свойств смазок	FANN Manual 206905
Определение коэффициента прихватоопасности промывочных жидкостей	FANN Manual 206907
Определение карбонатности порошков и образцов горной породы	ASTM D 4373-84 Standard Test Method For Calcium Carbonate Content In Soils
Определение электрической проводимости жидких сред	По заданию заказчика
Измерение спектров люминесценции в УФ и видимом диапазонах	По заданию заказчика
Определение содержания асфальтенов в нефти	ГОСТ, ASTM
Идентификация веществ по ИК-фурье базе данных спектров	По заданию заказчика
Определение ингибирующей способности веществ по отношению к глинам методами — рентгенофазного анализа глин — свободного набухания глин в среде — одноосного сжатия искусственных кернов в среде — динамического разрушения шламов во вращающихся автоклавах — размокания искусственных кернов в среде	По заданию заказчика

Рассчитать смесь из смесей разной вязкости.

T = Bh(T1 – T2)

B – коэффициент температурного расширения рабочей жидкости термометра:
- для ртутного термометра – 0,00016
- для спиртового – 0,001
h – высота выступающего столбика рабочей жидкости термометра, выраженная в делениях шкалы термометра
T1 – заданная температура в термостате, оС
T2 – температура окружающего воздуха вблизи середины выступающего столбика, оС.

Определение времени истечения повторяют несколько раз. В соответствии с ГОСТ 33-82 число измерений устанавливают в зависимости от времени истечения: пять измерений – при времени истечения от 200 до 300 с; четыре – от 300 до 600 с и три – при времени истечения свыше 600 с. При проведении отсчетов необходимо следить за постоянством температуры и отсутствием пузырьков воздуха.
Для подсчета вязкости определяют среднее арифметическое значение времени истечения. При этом учитывают только те отсчеты, которые отличаются не более чем на ± 0,3 % при точных и на ± 0,5 % при технических измерениях от среднего арифметического.

Вязкость является важнейшей физической константой, характеризующей эксплуатационные свойства котельных и дизельных топлив, нефтяных масел, ряда других нефтепродуктов. По значению вязкости судят о возможности распыления и прокачиваемости нефти и нефтепродуктов.

Различают динамическую, кинематическую, условную и эффективную (структурную) вязкость.

Динамической (абсолютной) вязкостью [μ ], или внутренним трением, называют свойства реальных жидкостей оказывать сопротивление сдвигающим касательным усилиям. Очевидно, это свойство проявляется при движении жидкости. Динамическая вязкость в системе СИ измеряется в [Н·с/м 2 ]. Это сопротивление, которое оказывает жидкость при относительном перемещении двух ее слоев поверхностью 1 м 2 , находящихся на расстоянии 1 м друг от друга и перемещающихся под действием внешней силы в 1 Н со скоростью 1 м/с. Учитывая, что 1 Н/м 2 = 1 Па, динамическую вязкость часто выражают в [Па·с] или [мПа·с]. В системе СГС (CGS) размерность динамической вязкости — [дин·с/м 2 ]. Эта единица называется пуазом (1 П = 0,1 Па·с).

Переводные множители для расчета динамической [μ ] вязкости.

Единицы	Микропуаз (мкП)	Сантипуаз (сП)	Пуаз ([г/см·с])	Па·с ([кг/м·с])	кг/(м·ч)	кг·с/м 2
Микропуаз (мкП)	1	10 -4	10 -6	10 7	3,6·10 -4	1,02·10 -8
Сантипуаз (сП)	10 4	1	10 -2	10 -3	3,6	1,02·10 -4
Пуаз ([г/см·с])	10 6	10 2	1	10 3	3,6·10 2	1,02·10 -2
Па·с ([кг/м·с])	10 7	10 3	10	1 3	3,6·10 3	1,02·10 -1
кг/(м·ч)	2,78·10 3	2,78·10 -1	2,78·10 -3	2,78·10 -4	1	2,84·10 -3
кг·с/м 2	9,81·10 7	9,81·10 3	9,81·10 2	9,81·10 1	3,53·10 4	1

Кинематической вязкостью [ν ] называется величина, равная отношению динамической вязкости жидкости [μ ] к ее плотности [ρ ] при той же температуре: ν = μ/ρ. Единицей кинематической вязкости является [м 2 /с] — кинематическая вязкость такой жидкости, динамическая вязкость которой равна 1 Н·с/м 2 и плотность 1 кг/м 3 (Н = кг·м/с 2). В системе СГС (CGS) кинематическая вязкость выражается в [см 2 /с]. Эта единица называется стоксом (1 Ст = 10 -4 м 2 /с; 1 сСт = 1 мм 2 /с).

Переводные множители для расчета кинематической [ν ] вязкости.

Единицы	мм 2 /с (сСт)	см 2 /с (Ст)	м 2 /с	м 2 /ч
мм 2 /с (сСт)	1	10 -2	10 -6	3,6·10 -3
см 2 /с (Ст)	10 2	1	10 -4	0,36
м 2 /с	10 6	10 4	1	3,6·10 3
м 2 /ч	2,78·10 2	2,78	2,78·10 4	1

Нефти и нефтепродукты часто характеризуются условной вязкостью , за которую принимается отношение времени истечения через калиброванное отверстие стандартного вискозиметра 200 мл нефтепродукта при определенной температуре [t ] ко времени истечения 200 мл дистиллированной воды при температуре 20°С. Условная вязкость при температуре [t ] обозначается знаком ВУ, и выражается числом условных градусов.

Условная вязкость измеряется в градусах ВУ (°ВУ) (если испытание проводится в стандартном вискозиметре по ГОСТ 6258-85), секундах Сейболта и секундах Редвуда (если испытание проводится на вискозиметрах Сейболта и Редвуда).

Перевести вязкость из одной системы в другую можно при помощи номограммы .

В нефтяных дисперсных системах в определенных условиях в отличие от ньютоновских жидкостей вязкость является переменной величиной, зависящей от градиента скорости сдвига. В этих случаях нефти и нефтепродукты характеризуются эффективной или структурной вязкостью:

Для углеводородов вязкость существенно зависит от их химического состава: она повышается с увеличением молекулярной массы и температуры кипения. Наличие боковых разветвлений в молекулах алканов и нафтенов и увеличение числа циклов также повышают вязкость. Для различных групп углеводородов вязкость растет в ряду алканы — арены — цикланы.

Для определения вязкости используют специальные стандартные приборы — вискозиметры, различающиеся по принципу действия.

Кинематическая вязкость определяется для относительно маловязких светлых нефтепродуктов и масел с помощью капиллярных вискозиметров, действие которых основано на текучести жидкости через капилляр по ГОСТ 33-2000 и ГОСТ 1929-87 (вискозиметр типа ВПЖ, Пинкевича и др.).

Для вязких нефтепродуктов измеряется условная вязкость в вискозиметрах типа ВУ, Энглера и др. Истечение жидкости в этих вискозиметрах происходит через калиброванное отверстие по ГОСТ 6258-85.

Между величинами условной °ВУ и кинематической вязкости существует эмпирическая зависимость:

Вязкость наиболее вязких, структурированных нефтепродуктов определяется на ротационном вискозиметре по ГОСТ 1929-87. Метод основан на измерении усилия, необходимого для вращения внутреннего цилиндра относительно наружного при заполнении пространства между ними испытуемой жидкостью при температуре t .

Кроме стандартных методов определения вязкости иногда в исследовательских работах используются нестандартные методы, основанные на измерении вязкости по времени падения калибровочного шарика между метками или по времени затухания колебаний твердого тела в испытуемой жидкости (вискозиметры Гепплера, Гурвича и др.).

Во всех описанных стандартных методах вязкость определяют при строго постоянной температуре, поскольку с ее изменением вязкость существенно меняется.

Зависимость вязкости от температуры

Зависимость вязкости нефтепродуктов от температуры является очень важной характеристикой как в технологии переработки нефти (перекачка, теплообмен, отстой и т. д.), так и при применении товарных нефтепродуктов (слив, перекачка, фильтрование, смазка трущихся поверхностей и т. д.).

С понижением температуры вязкость их возрастает. На рисунке приведены кривые изменения вязкости в зависимости от температуры для различных смазочных масел.

Общим для всех образцов масел является наличие областей температур, в которых наступает резкое повышение вязкости.

Существует много различных формул для расчета вязкости в зависимости от температуры, но наиболее употребляемой является эмпирическая формула Вальтера:

Дважды логарифмируя это выражение, получаем:

По данному уравнению Е. Г. Семенидо была составлена номограмма на оси абсцисс которой для удобства пользования отложена температура, а на оси ординат — вязкость.

По номограмме можно найти вязкость нефтепродукта при любой заданной температуре, если известна его вязкость при двух других температурах. В этом случае значение известных вязкостей соединяют прямой и продолжают ее до пересечения с линией температуры. Точка пересечения с ней отвечает искомой вязкости. Номограмма пригодна для определения вязкости всех видов жидких нефтепродуктов.

Для нефтяных смазочных масел очень важно при эксплуатации, чтобы вязкость как можно меньше зависела от температуры, поскольку это обеспечивает хорошие смазывающие свойства масла в широком интервале температур, т. е. в соответствии с формулой Вальтера это означает, что для смазочных масел, чем ниже коэффициент В, тем выше качество масла. Это свойство масел называется индексом вязкости , который является функцией химического состава масла. Для различных углеводородов по-разному меняется вязкость от температуры. Наиболее крутая зависимость (большая величина В) для ароматических углеводородов, а наименьшая — для алканов. Нафтеновые углеводороды в этом отношении близки к алканам.

Существуют различные методы определения индекса вязкости (ИВ).

В России ИВ определяют по двум значениям кинематической вязкости при 50 и 100°С (или при 40 и 100°С — по специальной таблице Госкомитета стандартов).

При паспортизации масел ИВ рассчитывают по ГОСТ 25371-97, который предусматривает определение этой величины по вязкости при 40 и 100°С. По этому методу согласно ГОСТ (для масел с ИВ меньше 100) индекс вязкости определяется формулой:

Для всех масел с ν 100 ν, ν 1 и ν 3 ) определяют по таблице ГОСТ 25371-97 на основе ν 40 и ν 100 данного масла. Если масло более вязкое (ν 100 > 70 мм 2 /с), то величины, входящие в формулу, определяют по специальным формулам, приведенным в стандарте.

Значительно проще определять индекс вязкости по номограммам .

Еще более удобная номограмма для нахождения индекса вязкости разработана Г. В. Виноградовым. Определение ИВ сводится к соединению прямыми линиями известных величин вязкости при двух температурах. Точка пересечения этих линий соответствует искомому индексу вязкости.

Индекс вязкости — общепринятая величина, входящая в стандарты на масла во всех странах мира. Недостатком показателя индекса вязкости является то, что он характеризует поведение масла лишь в интервале температур от 37,8 до 98,8°С.

Многими исследователями было подмечено, что плотность и вязкость смазочных масел до некоторой степени отражают их углеводородный состав. Был предложен соответствующий показатель, связывающий плотность и вязкость масел и названный вязкостно-массовой константой (ВМК). Вязкостно-массовая константа может быть вычислена по формуле Ю. А. Пинкевича:

В зависимости от химического состава масла ВМК его может быть от 0,75 до 0,90, причем, чем выше ВМК масла, тем ниже его индекс вязкости.

В области низких температур смазочные масла приобретают структуру, которая характеризуется пределом текучести, пластичности, тиксотропностью или аномалией вязкости, свойственными дисперсным системам. Результаты определения вязкости таких масел зависят от их предварительного механического перемешивания, а также от скорости истечения или от обоих факторов одновременно. Структурированные масла, так же как и другие структурированные нефтяные системы, не подчиняются закону течения ньютоновских жидкостей, согласно которому изменение вязкости должно зависеть только от температуры.

Масло с неразрушенной структурой имеет значительно большую вязкость, чем после ее разрушения. Если понизить вязкость такого масла путем разрушения структуры, то в спокойном состоянии эта структура восстановится и вязкость примет первоначальное значение. Способность системы самопроизвольно восстанавливать свою структуру называется тиксотропией . С увеличением скорости течения, точнее градиента скорости (участок кривой 1), структура разрушается, в связи с чем вязкость вещества снижается и доходит до определенного минимума. Этот минимум вязкости сохраняется на одном уровне и при последующем возрастании градиента скорости (участок 2) до появления турбулентного потока, после чего вязкость вновь нарастает (участок 3).

Зависимость вязкости от давления

Вязкость жидкостей, в том числе и нефтепродуктов, зависит от внешнего давления. Изменение вязкости масел с повышением давления имеет большое практическое значение, так как в некоторых узлах трения могут возникать высокие давления.

Зависимость вязкости от давления для некоторых масел иллюстрируется кривыми, вязкость масел с повышением давления изменяется по параболе. При давлении Р она может быть выражена формулой:

В нефтяных маслах меньше всего с повышением давления изменяется вязкость парафиновых углеводородов и несколько больше нафтеновых и ароматических. Вязкость высоковязких нефтепродуктов с увеличением давления повышается больше, чем вязкость маловязких. Чем выше температура, тем меньше изменяется вязкость с повышением давления.

При давлениях порядка 500 — 1000 МПа вязкость масел возрастает настолько, что они теряют свойства жидкости и превращаются в пластичную массу.

Для определения вязкости нефтепродуктов при высоком давлении Д.Э.Мапстон предложил формулу:

На основе этого уравнения Д.Э.Мапстоном разработана номограмма , при пользовании которой известные величины, например ν 0 и Р , соединяют прямой линией и отсчет получают на третьей шкале.

Вязкость смесей

При компаундировании масел часто приходится определять вязкость смесей. Как показали опыты, аддитивность свойств проявляется лишь в смесях двух весьма близких по вязкости компонентов. При большой разности вязкостей смешиваемых нефтепродуктов, как правило, вязкость меньше, чем вычисленная по правилу смешения. Приближенно вязкость смеси масел можно рассчитать, если заменить вязкости компонентов их обратной величиной — подвижностью (текучестью) ψ см :

Для определения вязкости смесей можно также пользоваться различными номограммами. Наибольшее применение нашли номограмма ASTM и вискозиграмма Молина-Гурвича . Номограмма ASTM базируется на формуле Вальтера. Номограмма Молина-Гуревича составлена на основании экспериментально найденных вязкостей смеси масел А и В, из которых А обладает вязкостью °ВУ 20 = 1,5, а В — вязкостью °ВУ 20 = 60. Оба масла смешивались в разных соотношениях от 0 до 100% (об.), и вязкость смесей устанавливалась экспериментально. На номограмме нанесены значения вязкости в уел. ед. и в мм 2 /с.

Вязкость газов и нефтяных паров

Вязкость углеводородных газов и нефтяных паров подчиняется иным, чем для жидкостей, закономерностям. С повышением температуры вязкость газов возрастает. Эта закономерность удовлетворительно описывается формулой Сазерленда:

Летучесть (фугитивность)Оптические свойстваЭлектрические свойства

Вязкость определяет внутреннее сопротивление жидкости силе, которая направлена на то, чтобы заставить эту жидкость течь. Вязкость бывает двух видов — абсолютная и кинематическая. Первую обычно используют в косметике, медицине и кулинарии, а вторую — чаще в автомобильной промышленности.

Абсолютная вязкость и кинематическая вязкость

Абсолютная вязкость жидкости, также называемая динамической, измеряет сопротивление силе, заставляющей ее течь. Она измеряется независимо от свойств вещества. Кинематическая вязкость , наоборот, зависит от плотности вещества. Для определения кинематической вязкости абсолютную вязкость делят на плотность этой жидкости.

Кинематическая вязкость зависит от температуры жидкости, поэтому помимо самой вязкости необходимо указывать при какой температуре жидкость приобретает такую вязкость. Вязкость машинного масла обычно измеряют при температурах 40° C (104° F) и 100° C (212° F). Во время замены масла в автомобилях автомеханики часто используют свойство масел становиться менее вязкими при повышении температуры. Например, чтобы удалить максимальное количество масла из двигателя, его предварительно прогревают, в результате масло вытекает легче и быстрее.

Ньютоновские и неньютоновские жидкости

Вязкость изменяется по-разному, в зависимости от вида жидкости. Различают два вида — ньютоновские и неньютоновские жидкости. Ньютоновскими называются жидкости, вязкость которых изменятся независимо от деформирующей ее силы. Все остальные жидкости — неньютоновские. Они интересны тем, что деформируются с разной скоростью в зависимости от сдвигового напряжения, то есть, деформация происходит с большей или, наоборот, меньшей скоростью в зависимости от вещества и от силы, которая давит на жидкость. Вязкость также зависит от этой деформации.

Кетчуп — классический пример неньютоновской жидкости. Пока он в бутылке, почти невозможно заставить его выйти наружу под действием небольшой силы. Если мы, наоборот, приложим большую силу, например, начнем сильно трясти бутылку, то кетчуп легко из нее вытечет. Так, большое напряжение делает кетчуп текучим, а маленькое — почти не влияет на его текучесть. Это свойство присуще только неньютоновским жидкостям.

Другие неньютоновские жидкости, наоборот, становятся более вязкими с увеличением напряжения. Пример такой жидкости — смесь крахмала и воды. Человек может спокойно пробежать через бассейн, ею наполненный, но начнет погружаться, если остановится. Это происходит потому, что в первом случае сила, действующая на жидкость, намного больше, чем во втором. Существуют неньютоновские жидкости и с другими свойствами — например в них вязкость изменяется не только в зависимости от общего количества напряжения, но и от времени, в течение которого на жидкость действует сила. Например, если общее напряжение вызвано большей силой и действует на тело в течение короткого промежутка времени, а не распределено на более длительный отрезок с меньшей силой, то жидкость, например мед, становится менее вязкой. То есть, если интенсивно мешать мед, он станет менее вязким по сравнению с размешиванием его с меньшей силой, но в течение более длительного времени.

Вязкость и смазка в технике

Вязкость — важное свойство жидкостей, которое используется в повседневной жизни. Наука, изучающая текучесть жидкостей, называется реологией и посвящена ряду тем, связанных с этим явлением, включая вязкость, так как вязкость напрямую влияет на текучесть разных веществ. Реология обычно изучает как ньютоновские, так и неньютоновские жидкости.

Индикаторы вязкости моторного масла

Производство машинного масла происходит при строгом соблюдении правил и рецептуры, чтобы вязкость этого масла была именно такой, какая необходима в той или иной ситуации. Перед продажей производители контролируют качество масла, а механики в автосалонах проверяют его вязкость перед тем, как залить в двигатель. В обоих случаях измерения проходят по-разному. При производстве масла обычно измеряют его кинематическую вязкость, а механики, наоборот, измеряют абсолютную вязкость, а потом переводят ее в кинематическую. При этом используют разные устройства для измерения. Важно знать разницу между этими измерениями и не путать кинематическую вязкость с абсолютной, так как они неодинаковы.

Чтобы получить более точные измерения, изготовители машинных масел предпочитают использовать кинематическую вязкость. Измерители кинематической вязкости также намного дешевле измерителей абсолютной вязкости.

Для автомобилей очень важно, чтобы вязкость масла в двигателе соответствовала норме. Чтобы детали автомобиля служили как можно дольше, необходимо по возможности уменьшить трение. Для этого их покрывают толстым слоем моторного масла. Масло должно быть достаточно вязким, чтобы как можно дольше оставаться на трущихся поверхностях. С другой стороны, оно должно быть достаточно жидким, чтобы проходить по масляным каналам без заметного уменьшения скорости потока даже в холодную погоду. То есть, даже при низких температурах масло должно оставаться не очень вязким. К тому же, если масло слишком вязкое, то трение между подвижными деталями будет высоким, что приведет к увеличению расхода топлива.

Моторное масло — это смесь разных масел и добавок, например антивспенивающих и моющих присадок. Поэтому знать вязкость самого масла недостаточно. Необходимо также знать конечную вязкость продукта, и при необходимости изменять ее, если она не соответствует принятым стандартам.

Смена масла

По мере использования, процент добавок в моторном масле уменьшается и само масло становится грязным. Когда загрязнение слишком велико и добавленные в него присадки сгорели, масло становится непригодным, поэтому его необходимо регулярно менять. Если этого не делать, то грязь может засорить масляные каналы. Вязкость масла изменится и не будет соответствовать стандартам, вызывая различные проблемы, например забитые масляные каналы. Некоторые ремонтные мастерские и производители масла советуют менять его каждые 5&nbsp000 километров (3&nbsp000 миль), но производители автомобилей и некоторые автомеханики утверждают, что замены масла после каждых 8&nbsp000 до 24&nbsp000 километров (от 5&nbsp000 до 15&nbsp000 миль) вполне достаточно, если автомобиль исправен и в хорошем состоянии. Замена каждые 5&nbsp000 километров подходит для более старых двигателей, и сейчас советы о такой частой замене масла — рекламный ход, заставляющий автолюбителей покупать больше масла и пользоваться услугами сервисных центров чаще, чем это на самом деле необходимо.

По мере того, как конструкция двигателей улучшается, увеличивается и расстояние, которое может проехать автомобиль без замены масла. Поэтому чтобы решить, когда стоит залить в автомобиль новое масло, руководствуйтесь информацией в инструкции по эксплуатации или сайтом производителя автомобиля. В некоторых транспортных средствах также установлены датчики, которые следят за состоянием масла — их тоже удобно использовать.

Как правильно выбрать моторное масло

Чтобы не ошибиться с выбором вязкости, при выборе масла нужно учитывать для какой погоды и для каких условий оно предназначено. Некоторые масла предназначены для работы в холодных или, наоборот, в жарких условиях, а некоторые хороши в любую погоду. Масла также делят на синтетические, минеральные и смешанные. Последние состоят из смеси минеральных и синтетических компонентов. Самые дорогие масла — синтетические, а самые дешевые — минеральные, так как их производство дешевле. Синтетические масла становятся все более популярными благодаря тому, что они дольше служат, и их вязкость остается неизменной в большом интервале температур. Покупая синтетическое моторное масло, важно проверить, будет ли ваш фильтр служить так же долго, как и масло.

Изменение вязкости моторного масла в связи с изменением температуры происходит в разных маслах по-разному, и эта зависимость выражается индексом вязкости, который обычно указывают на упаковке. Индекс равный нулю — для масел, вязкость которых наиболее зависима от температуры. Чем меньше вязкость зависит от температуры, тем лучше, поэтому автомобилисты предпочитают масла с высоким индексом вязкости, особенно в холодном климате, где разница температур между горячим двигателем и холодным воздухом очень большая. На данный момент индекс вязкости синтетических масел выше, чем минеральных. Смешанные масла находятся посредине.

Чтобы вязкость масла дольше оставалась неизменной, то есть, чтобы повысить индекс вязкости, в масло нередко добавляют различные присадки. Часто эти присадки сгорают до рекомендованного срока замены масла, то есть масло становится менее пригодным к употреблению. Водители, использующие масла с такими добавками, вынуждены либо регулярно проверять, достаточна ли концентрация этих добавок в масле, либо часто менять масло, либо довольствоваться маслом со сниженными качествами. То есть, масло с высоким индексом вязкости не только дорогое, но к тому же требует постоянного контроля.

Масло для других транспортных средств и механизмов

Требования к вязкости масел для других транспортных средств часто совпадают с требованиями к автомобильными маслам, но иногда они отличаются. Например, требования для масла, которое используют для велосипедной цепи, другие. Владельцам велосипедов обычно приходится выбирать между невязким маслом, которое легко наносить на цепь, например из аэрозольного распылителя, и вязким, которое хорошо и долго держится на цепи. Вязкое масло эффективно уменьшает силу трения и не смывается с цепи во время дождя, но быстро загрязняется, так как в открытую цепь попадают пыль, сухая трава и другая грязь. С невязким маслом нет таких проблем, но его приходится часто наносить заново, а невнимательные или неопытные велосипедисты иногда не знают этого и портят цепь и шестерни.

Измерение вязкости

Для измерения вязкости используют устройства, называемые реометрами или вискозиметрами. Первые применяют для жидкостей, чья вязкость изменяется в зависимости от окружающих условий, а вторые работают с любыми жидкостями. Некоторые реометры представляют собой цилиндр, который вращается внутри другого цилиндра. В них измеряют силу, с которой жидкость во внешнем цилиндре вращает внутренний цилиндр. В других реометрах жидкость наливают на пластину, помещают в нее цилиндр, и измеряют силу, с которой жидкость действует на цилиндр. Существуют и другие типы реометров, но принцип их работы похож — они измеряют силу, с которой жидкость действует на подвижный элемент этого устройства.

Вискозиметры измеряют сопротивление жидкости, которая перемещается внутри измерительного прибора. Для этого жидкость проталкивают через тонкую трубку (капилляр) и измеряют сопротивление жидкости движению по трубке. Это сопротивление можно узнать, измерив время, которое требуется, чтобы жидкость продвинулась на определенное расстояние в трубке. Время преобразуют в вязкость с помощью вычислений или таблиц, имеющихся в документации для каждого устройства.

Вязкость жидкостей

Динамическая вязкость , или коэффициент динамической вязкости ƞ (ньютоновской), определяется формулой:

η = r / (dv/dr),

где r – сила вязкого сопротивления (на единицу площади) между двумя соседними слоями жидкости, направленная вдоль их поверхности, а dv/dr– градиент их относительной скорости, взятый по направлению, перпендикулярному к направлению движения. Размеренность динамической вязкости ML -1 T -1 , ее единицей в системе СГС служит пуаз (пз) = 1г/см*сек=1дин*сек/см 2 =100 сантипуазам (спз)

Кинематическая вязкость определяется отношением динамической вязкости ƞ к плотности жидкости p. Размерность кинематической вязкости L 2 T -1 , ее единицей в системе СГС служит стокс (ст) = 1 см 2 /сек=100 сантистоксам (сст).

Текучесть φ является величиной, обратной динамической вязкости. Последняя для жидкостей уменьшается с понижением температуры приблизительно по закону φ=А+В/Т, где А и В являются характеристическими постоянными, а Т обозначает абсолютную температуру. Величины А и В для большого количества жидкостей были даны Бэррером.

Таблица вязкость воды

Данные Бингхема и Джексона, выверенные по национальному стандарту в США и Великобритании на 1 июля 1953 года, ƞ при 20 0 С=1,0019 сантипуаза.

Температура, 0 С		Температура, 0 С

Таблица вязкость различных жидкостей Ƞ, спз

Жидкость



Бромбензол
Кислота муравьиная
Кислота серная
Кислота уксусная
Масло касторовое
Масло прованское



Сероуглерод
Спирт метиловый
Спирт этиловый

Углекислота (жидкая)
Углерод четыреххлористый
Хлороформ
Этилацетат
Этилформиат
Эфир этиловый

Относительная вязкость некоторых водных растворов (таблица)

Концентрация растворов предполагается нормальным, который содержит в 1л один грамм-эквивалент растворенного вещества. Вязкости даны по отношению к вязкости воды при той же температуре.

Вещество	Температура, °С	Относительная вязкость	Вещество	Температура, °С	Относительная вязкость
			Кальций хлористый
Аммоний хлористый			Кислота серная
Калий йодистый			Кислота соляная
Калий хлористый			Натр едкий

Таблица вязкость водных растворов глицерина

Удельный вес 25°/25°С	Весовой процент глицерина

Вязкость жидкостей при высоких давлениях по Бриджмену

Таблица относительная вязкость воды при высоких давлениях

Давление кгс/см 3

Таблица относительная вязкость различных жидкостей при высоких давлениях

Ƞ=1 при 30 ° С и давление 1 кгс/см 2

Жидкость	Температура, ° С	Давление кгс/см 2





Сероуглерод
Сероуглерод
Спирт метиловый
Спирт метиловый
Спирт этиловый
Спирт этиловый
Эфир этиловый
Эфир этиловый

Вязкость твердых тел (ПЗ)

Таблица вязкость газов и паров

Динамическая вязкость газов обычно выражается в микропуазах (мкпз). Согласно кинетической теории вязкость газов должна не зависеть от давления и изменяться пропорционально квадратному корню из абсолютной температуры. Первый вывод оказывается в общем правильным, исключением являются очень низкие и очень высокие давления; второй вывод требует некоторых поправок. Для изменения ƞ в зависимости от абсолютной температуры Т наиболее часто применяется формула:

Газ или пар									Постоянная Сёзерлэнда, С






Закись азота
Кислород


Пары воды
Сернистый газ
Спирт этиловый
Углекислота
Углерода окись

Хлороформ

Таблица вязкость некоторых газов при высоких давлениях (мкпз)

	Температура, 0 С	Давление в атмосферах




Углекислота

Воспользуйтесь удобным конвертером перевода кинематической вязкости в динамическую онлайн. Поскольку соотношение кинематической и динамической вязкости зависит от плотности, то необходимо ее также указывать при расчете в калькуляторах ниже.

Плотность и вязкость следует указывать при одинаковой температуре.

Если задать плотность при температуре отличной от температуры вязкости повлечет некоторую ошибку, степень которой будет зависеть от влияния температуры на изменение плотности для данного вещества.

Калькулятор перевода кинематической вязкости в динамическую

Конвертер позволяет перевести вязкость с размерностью в сантистоксах [сСт] в сантипуазы [сП] . Обратите внимание, что численные значения величин с размерностями [мм2/с] и [сСт] для кинематической вязкости и [сП] и [мПа*с] для динамической — равны между собой и не требуют дополнительного перевода. Для других размерностей — воспользуйтесь таблицами ниже.

Кинематическая вязкость, [мм2/с]=[сСт]

Плотность, [кг/м3]

Данный калькулятор выполняет обратное действие предыдущему.

Динамическая вязкость, [сП]=[мПа*с]

Плотность, [кг/м3]

Если вы используете условную вязкость ее необходимо перевести в кинематическую. Для этого воспользуйтесь калькулятором .

Таблицы перевода размерностей вязкости

В случае, если размерность Вашей величины не совпадает с используемой в калькуляторе, воспользуйтесь таблицами перевода.

Выберете размерность в левом столбце и умножьте свою величину на множитель, находящийся в ячейке на пересечении с размерностью в верхней строчке.

Табл. 1. Перевод размерностей кинематической вязкости ν

Табл. 2. Перевод размерностей динамической вязкости μ

Себестоимость добычи нефти

Связь динамической и кинематической вязкости

Вязкость жидкости определяет способность жидкости сопротивляться сдвигу при ее движении, а точнее сдвигу слоев относительно друг друга. Поэтому на производствах, где требуется перекачка различных сред, важно точно знать вязкость перекачиваемого продукта и правильно подбирать насосное оборудование.

В технике встречаются два вида вязкости.

Кинематическая вязкость чаще используется в паспорте с характеристиками жидкости.
Динамическая используется в инженерных расчетах оборудования, научно-исследовательских работах и т.д.

Перевод кинематической вязкости в динамическую производят с помощью формулы, указанной ниже, через плотность при заданной температуре:

v — кинематическая вязкость,

n — динамическая вязкость,

p — плотность.

Таким образом, зная ту или иную вязкость и плотность жидкости можно выполнить пересчет одного вида вязкости в другой по указанной формуле или через конвертер выше.

Измерение вязкости

Понятия для этих двух типов вязкости присуще только жидкостям в связи с особенностями способов измерения.

Измерение кинематической вязкости используют метод истечения жидкости через капилляр (например используя прибор Уббелоде). Измерение динамической вязкости происходит через измерение сопротивление движения тела в жидкости (например сопротивление вращению погруженного в жидкость цилиндра).

От чего зависит значение величины вязкости?

Вязкость жидкости зависит в значительной мере от температуры. С увеличением температуры вещество становится более текучим, то есть менее вязким. Причем изменение вязкости, как правило, происходит достаточно резко, то есть нелинейно.

Поскольку расстояние между молекулами жидкого вещества намного меньше, чем у газов, у жидкостей уменьшается внутреннее взаимодействие молекул из-за снижения межмолекулярных связей.

Кстати, прочтите эту статью тоже: Асфальт

Форма молекул и их размер, а также взаимоположение и взаимодействие могут определять вязкость жидкости. Также влияет их химическая структура.

Например, для органических соединений вязкость возрастает при наличии полярных циклов и групп.

Для насыщенных углеводородов — рост происходит при «утяжелении» молекулы вещества.

ВАМ БУДЕТ ИНТЕРЕСНО:

Нефтеперерабатывающие заводы России Особенности переработки тяжелой нефти Перевод объемного расхода в массовый и обратно Перевод баррелей нефти в тонны и обратно Трубчатые печи: конструкция и характеристики

Твердотельный вискозиметр для контроля состояния масла

Контроль вязкости для обеспечения качества продукции и управления процессом имеет решающее значение в различных производственных операциях. Поскольку поставщики сосредотачиваются на удовлетворении потребностей клиентов и стабильности продукта, вязкость становится все более важной, поскольку она напрямую влияет на экономическую эффективность и качество в большинстве процессов.

При мониторинге состояния масла (который включает состояние машины, загрязнения и смазки) измерение вязкости является формой контроля состояния машины. Поскольку на вязкость могут сильно влиять физические переменные, такие как температура, нагрузка, окисление и загрязнение, измерение вязкости уже много лет является сложной задачей для инженеров-технологов и отделов контроля качества.

Кроме того, в приложениях производителей оригинального оборудования (OEM) поставщики решений хотят добавить в свои продукты функции, повышающие надежность.

Постоянный контроль вязкости является такой функцией, используемой, например, при управлении дозированием смесей смазочного масла или в компрессорах для контроля смеси масло-хладагент. Управление вязкостью может привести к значительной экономии для оборудования, включенного в программу мониторинга состояния, при минимизации времени простоя в процессе.

Следовательно, определение надлежащей вязкости важно, поскольку она является индикатором состояния оборудования и мерой его жизненного цикла.

Будь то неправильный смазочный материал, введенный в оборудование, загрязнение из-за воды или разложения масла, мониторинг вязкости в режиме реального времени и в режиме онлайн может обеспечить предсказуемое представление до того, как возникнет режим отказа. Упреждающее техническое обслуживание является разумной стратегией продления срока службы оборудования и сокращения времени простоя.

Доступ к данным о вязкости в режиме реального времени позволяет немедленно реагировать на изменения, основанные на состоянии оборудования и рабочих циклах, и устраняет необходимость принимать решения на основе прерывистых моментальных данных, полученных при периодическом отборе проб.

Исторически данные о вязкости в режиме реального времени требовали дорогостоящих и негибких механических инструментов. Не существовало эффективных электронных средств для измерения вязкости, и обслуживающий персонал был вынужден проводить измерения нечасто или использовать широкий спектр методов с компромиссом между затратами и выгодами.

Инженеры-технологи всегда ищут способы свести к минимуму отказы оборудования и снизить затраты на анализ. Одним из таких способов вполне может быть датчик вязкости масла, работающий в режиме реального времени. Акустическая волна ViSmart™ компании BiODE (Уэстбрук, штат Мэн), резонансный электронный датчик вязкости и измерительные системы представляют собой ориентированный на решение продукт для мониторинга состояния масла.

Сенсорная система BiODE ViSmart (рис. 1) может измерять вязкость в диапазоне от 0 до 100 000 сП с повторяемостью ±1% при рабочих температурах от -20°C до 135°C.

Датчик ViSmart не имеет движущихся частей, использует полупроводниковую технологию и помещен в герметичный корпус весом четыре унции. Он измеряет температуру одновременно с измерением вязкости, что означает, что отдельное устройство для измерения температуры не требуется.

Рис. 1. Сенсорная система ViSmart™ для ноутбука (слева)
и eCup™ Handheld Portable Product (справа)

Принцип действия

Промышленность знакома с кинематической вязкостью (сантистокс, сСт) и динамической или абсолютной вязкостью (сантипуаз, сП). Кинематическая вязкость равна абсолютной вязкости, деленной на удельный вес. Прибор BiODE вводит третий класс вязкости, называемый акустической вязкостью.

Акустическая вязкость является мерой абсолютной вязкости, умноженной на удельный вес. Знание удельного веса позволяет осуществлять преобразование между этими тремя единицами при фиксированной скорости сдвига и температуре. В этом методе измерения вязкости используется резонатор сдвиговых акустических волн, контактирующий с жидкостью.

Вязкость жидкости определяется толщиной слоя жидкости, который гидродинамически связан с поверхностью. Нагрузка акустического резонатора, вызванная этой вязкоувлекаемой жидкостью, зависит от толщины и плотности увлеченной пленки.

Таким образом, отклик акустического вискозиметра пропорционален произведению абсолютной вязкости, плотности и частоты колебаний (^{кг 2} / м ⁴ ) в пределе низких частот.

Резонатор акустических волн поддерживает своей толщиной стоячую волну. Волновая картина взаимодействует с электродами на нижней поверхности (изолированными от жидкости) и взаимодействует с жидкостью на верхней поверхности (рис. 2).

Рис. 2. A.) Волновая картина B.) Кварц
, вид в разрезе Кристаллический датчик акустических волн, показывающий распространение волны

На основную часть жидкости акустический сигнал не влияет, а тонкий слой (порядка микрона) перемещается вибрирующей поверхностью (амплитуды колебаний порядка одного межатомного расстояния).

ViSmart от BiODE можно погружать в жидкость, а также принимать капли объемом до 100 микролитров (рис. 3).

Рис. 3. A.) BiODE ViSmart, встроенный в проточную кювету для
В процессе (справа) по сравнению с чашкой Зана (слева).
Б.) Проточная кювета ViSmart
C.) Проточная кювета ViSmart «Разблокирована»

Габаритные размеры датчика BiODE составляют примерно 1,3 дюйма на 1,1 дюйма на 0,3 дюйма (меньше спичечного коробка). Система BiODE по своей сути поддерживает работу в сети (включая условия для беспроводной передачи данных) и позволяет анализировать данные. Система BiODE легко расширяется для управления распределенным процессом или для переносных измерений. Отображение информации об измерениях является немедленным и непрерывным.

Измерения в процессе производства

Преимущества цифрового дизайна BiODE заключаются в том, что он изначально компактен, быстр, долговечен, надежен, дешевле и более масштабируем, чем большинство существующих продуктов. Он более гибок, чем большинство существующих систем, и его легче подключить к широкому спектру устройств управления технологическим процессом, поскольку он выводит цифровые, а не аналоговые сигналы.

На ViSmart не влияет статический, ламинарный или турбулентный поток, поскольку его рабочая скорость сдвига на несколько порядков превышает характеристики потока жидкости. Он также невосприимчив к вибрации и эффектам ориентации. Пока жидкость находится в контакте с поверхностью датчика, будет измеряться вязкость. Кроме того, не требуется калибровка заказчиком (на заводе-изготовителе он откалиброван по минеральным маслам, прослеживаемым NIST).

ViSmart может интегрироваться с другими готовыми продуктами для измерения pH, электропроводности и RTD, а также может быть развернут для полной интеграции с программным обеспечением для просмотра в интрасети или управления основным предприятием.

Для масштабирования в масштабе всего предприятия до восьми блоков ViSmart можно подключить к концентратору управления промышленным предприятием ViscNet™, который может выдавать выходные сигналы (от 4 до 20 мА, TCP/IP и т. д.) для интеграции и управления электромагнитными клапанами и насосами. .

Приложения

Недавно клиент из отрасли мониторинга состояния масла оценил ViSmart как часть своих процедур контроля качества продукции; образцы просто обозначены как Нефть А и Нефть В. Данные отбирались непрерывно и показаны на Рисунке 4 в единицах акустической вязкости (сП × удельный вес). Масло A имеет более низкую вязкость, чем масло B. Основная цель теста с обратной связью заключалась в проверке способности анализатора Biode AVM3003 измерять изменения вязкости по мере загрязнения одного образца другим.

Рис. 4. Данные мониторинга состояния масла для теста 1

Тест был настроен для демонстрации как повышающего, так и понижающего изменения. Оба образца испытывали до тех пор, пока не было достигнуто стабильное значение и пока температура не начала выравниваться; в этот момент один образец был намеренно загрязнен другим.

Минеральное масло использовалось в качестве эталона калибровки для большого диапазона скоростей сдвига (от 30 000 до 3 000 000), которые могут быть обнаружены. Минеральное масло начинает проявлять разжижение при сдвиге при высоких скоростях сдвига, и степень его разжижения учитывается в функции калибровки.

Материалы, которые демонстрируют большее разжижение при сдвиге, чем определенные калибровочные масла, имеют более низкую вязкость, в то время как такие материалы, как вода, изопропанол и ароматические соединения, которые демонстрируют меньшее разжижение при сдвиге, чем масла, дают более высокие показания, чем ожидалось. Минеральное масло используется в качестве калибровочного стандарта из-за его низкой реакционной способности, высокой стабильности и способности работать от -40°C до 140°C в требуемом диапазоне вязкости.

Для теста №1, показанного на рисунке 4, условия были следующими:

Pure Oil A (объем 5 литров), давление 190 psi
Загрязнение 114 миллилитров масла B

Для теста 2, показанного на рисунке 5, условия были следующими:

Pure Oil A (объем 5 литров), давление 190 psi
Загрязнение 250 миллилитров масла B (в дополнение к 114 миллилитрам теста 1)

Загрязнение и последующее изменение вязкости легко заметить. Колебания показаний на рис. 5 от 1% до 2% связаны с незначительными колебаниями температуры (не показаны), вызванными условиями потока в системе с замкнутым контуром.

Рис. 5. Данные мониторинга состояния масла для теста 2

Рисунок 6. Данные мониторинга состояния масла для теста 3

Для теста 3, показанного на рисунке 6, условия были следующими:

Pure Oil B (объем 3,5 л), давление 250 фунтов на кв. дюйм
Загрязнение 150 миллилитров масла A

Рис. 7. Данные мониторинга состояния масла для теста 4

Для теста 4, показанного на рисунке 7, условия были следующими:

Pure Oil B (объем 3,5 л), давление 250 фунтов на кв. дюйм
Загрязнение 350 миллилитров масла А (в дополнение к 150 миллилитрам теста 3)

Хотя методология испытаний проста и понятна, полученные данные ясно указывают на следующее:

AVM3003 может обнаруживать даже небольшие изменения вязкости масла.
Реакция AVM3003 на загрязнение быстрая.
Из-за надежной конструкции AVM3003 является хорошим вариантом для измерения вязкости в целях контроля состояния в OEM-приложениях.

Бортовая электроника ViSmart и протоколы связи обеспечивают необходимый интерфейс для интеграции с OEM-платформами, такими как компрессоры, редукторы, турбины и т. д., что позволяет производителям оборудования предоставлять дополнительные функции контроля и управления вязкостью.

Например, для OEM-поставщика редукторов система ViSmart™ способна непрерывно отображать поведение синтетического масла в режиме реального времени (рис. 8).

Рис. 8. Данные о вязкости при комнатной температуре
для трех натурных условий Tribolube L-3

Понятно, что каждый из образцов имеет разное значение вязкости. Данные показывают, что вязкость нового масла является самой низкой, потому что новое масло демонстрирует большее разжижение при сдвиге, чем загрязненное, разложившееся масло. Значение для загрязненного образца ниже, чем для использованного образца из-за накопленного загрязнения водой, опасности, которой подвергался этот редуктор.

Следующее поколение BiODE ViSmart включает в себя возможность электронного изменения применяемой скорости сдвига. Это позволит клиенту, осуществляющему мониторинг состояния масла, определить характеристику вязкости масла.

Эта запатентованная возможность в том же форм-факторе, что и ранее, расширяет набор инструментов инженера по техническому обслуживанию. Такая возможность, которая в настоящее время находится в аналитических лабораториях, позволяет инженеру-технологу и/или инженеру по техническому обслуживанию получить полное представление о характеристиках масла во всех условиях, которые указывают на фактические условия процесса.

Это также объединяет аналитические и технологические группы, позволяя им работать с общим набором точек данных для лучшего, более точного и быстрого принятия решений. Продукты BiODE ViSmart, eCup и ViscNet представляют собой жизнеспособный метод измерения в потоке для управления технологическими процессами в производственных условиях, особенно в тандеме с анализом конечной точки для различных потребностей в вязкости и измерениях.

Они предназначены для обеспечения мгновенных измерений вязкости в процессе производства в режиме реального времени, предоставляя клиентам непрерывный цифровой контрольный журнал. Небольшой размер ViSmart и отсутствие каких-либо движущихся частей с использованием современной технологии полупроводниковых датчиков в сочетании с eCup и/или ViscNet предоставляет оператору процесса экономичный и гибкий инструмент для снижения эксплуатационных расходов, минимизации технологических ошибок. и улучшить качество конечного продукта при одновременном повышении производительности и контроля параметров процесса.

Об авторе

Мониторинг масла и топлива с помощью датчика вязкости ViSmart

На рынке мобильных и стационарных активов существует острая потребность в расширении возможностей полевых подразделений для определения качества масла по требованию и предоставления дополнительной информации о состоянии масла, которая традиционно была получена из лабораторий по анализу масла.

Существующая методология тестирования в удаленных лабораториях является неоптимальной и дорогостоящей из-за логистических проблем с доставкой образцов и временных задержек с предоставлением информации персоналу для принятия быстрых и обоснованных решений.

Определение качества масла в режиме реального времени с помощью встроенных и портативных устройств оценки масла, управляемых механиком, обеспечивает операционную гибкость и быстрые средства проверки качества масла, что является ключом к созданию программы по предоставлению продуктов для мониторинга состояния в режиме реального времени для обслуживания всех активов. .

Измерение вязкости нефти является быстрым методом определения состояния нефти и считается важным параметром при оценке готовности активов. Датчик вязкости SenGenuity ViSmart, который может дополнять ИК-спектроскопию и другие датчики объемных свойств, может предоставлять мгновенные данные о вязкости и температуре в режиме реального времени, не имеет движущихся частей с чрезвычайно широким рабочим диапазоном и предлагает универсальное подключение plug-and-play для интеграции с и в другие портативные продукты.

Датчики существуют на рынке почти десятилетие и в настоящее время устанавливаются на различных рынках, от контроля состояния масла в станкостроении и вращающемся оборудовании до управления процессами при нанесении покрытий. Именно в этих суровых условиях были реализованы преимущества возврата инвестиций (ROI), которые теперь оцениваются для мобильных и основных средств, где мониторинг состояния масла имеет первостепенное значение.

Датчики акустических волн (AW) SenGenuity предлагают ряд преимуществ по сравнению с обычными механическими и электромеханическими вискозиметрами, поскольку они представляют собой небольшие твердотельные устройства, которые могут быть полностью погружены в масло, обеспечивая мгновенный поток данных о вязкости для встроенных OEM-производителей или конечных пользователей. проверить приложения.

Датчики не подвержены влиянию ударов, вибраций и условий потока, поэтому их можно использовать в жестких условиях эксплуатации для измерения вязкости от нуля до 500 сПз в диапазоне температур от минус 15 градусов до 125 градусов Цельсия с высокой степенью точности. В то же время на показания датчика не влияют твердые частицы в масле.

Обычные механические и электромеханические вискозиметры, предназначенные в первую очередь для лабораторных измерений, трудно интегрировать в среду контроля и мониторинга. Как следствие, многие компании полагаются на решения, основанные на прерывистых «моментальных» данных, полученных в результате периодического отбора проб, когда на обычные приборы могут влиять температура, скорость сдвига и другие переменные.

Учитывая, что загрязняющие вещества в масле (вода, растворители и топливо), как известно, ухудшают вязкость и вызывают повреждение внутренних компонентов дизельных активов, будь то грузовики, строительная техника, военная техника или оборудование для производства электроэнергии, важно не просто полагаться на на данных моментального снимка.

Было показано, что высокие уровни загрязнения водой дизельного топлива являются причиной коррозии и точечной коррозии, что приводит к увеличению количества металлических частиц износа. Присутствие остаточных чистящих растворителей и загрязнение топлива вызвало вздутие уплотнений и создание далеко не идеальных условий работы двигателя.

Знание вязкости в режиме реального времени дает значительные преимущества для измерения старения масла, проникновения загрязняющих веществ во время коммерческой эксплуатации и предотвращения начального механического отказа из-за потери смазывающих свойств масла.

В этом тематическом исследовании вместе с данными клиентов показан датчик вязкости SenGenuity ViSmart с резьбовым болтом (рис. 2), предназначенный для встроенной интеграции в стационарные и мобильные дизельные установки.

Рис. 1. В датчике SenGenuity используется акустический волновод с электрическими преобразователями на одной поверхности и контактирующими с жидкостью на другой поверхности.

Технология продукта
Компания SenGenuity разработала уникальный метод, позволяющий предложить датчик вязкости с широким динамическим диапазоном (от воздуха до нескольких тысяч сантипуаз) в одном датчике (рис. 1).

ViSmart — коммерчески доступный, прочный, надежный и экономичный твердотельный вискозиметр с поверхностными акустическими волнами для интеграции в поточные системы мониторинга и управления технологическим процессом в режиме реального времени для масштабируемых приложений (рис. 2).

Рис. 2. Твердотельный датчик вязкости SenGenuity с болтовым соединением и низким сдвигом

Датчик не имеет движущихся частей (кроме вибрации поверхности атомного масштаба) и благодаря высокой частоте вибрации (несколько миллионов колебаний в секунду) не зависит от условий течения жидкости и невосприимчив к вибрационным воздействиям окружение. Используемая высокотемпературная электроника обеспечивает очень широкий диапазон рабочих температур датчика.

Важность этих акустических датчиков заключается в совершенно другом принципе измерения. В то время как один класс механических устройств измеряет кинематическую (потоковую) вязкость, а другой класс измеряет характеристическую (трение) вязкость, датчики акустических волн (АВ) измеряют акустический импеданс, (ωρη)1/2, где ω — частота в радианах (2πF). , ρ — плотность, η — характеристическая вязкость.

Измерение вязкости производится путем помещения волнового резонатора на кварцевом кристалле в контакт с жидкостью. Вязкость жидкости определяет толщину жидкости, гидродинамически связанной с поверхностью датчика. Поверхность датчика находится в равномерном движении с частотой ω=2πF и амплитудой U.

Частота известна по конструкции, а амплитуда определяется уровнем мощности электрического сигнала, подаваемого на датчик. Поскольку поперечная волна проникает в соседнюю жидкость на глубину d, определяемую частотой, вязкостью и плотностью жидкости как d=(2η/ωρ)1/2, как показано на рисунке 3.

Рис. 3. Поперечное сечение датчика с преобразователями на нижней поверхности и молекулами жидкости (золотые шарики) на верхней поверхности.

Акустическая вязкость рассчитывается с использованием потерь мощности из кварцевого резонатора в жидкость. Единицей измерения является акустическая вязкость (AV), равная ρη, (г/см3 • сП) (плотность, умноженная на динамическую вязкость).

Резонатор акустических волн поддерживает своей толщиной стоячую волну. Волновая картина взаимодействует с электродами на нижней поверхности (герметично изолированными от жидкости) и взаимодействует с жидкостью на верхней поверхности. На основную часть жидкости акустический сигнал не влияет, а тонкий слой (порядка микронов или микродюймов) перемещается вибрирующей поверхностью.

Также присутствует запатентованная поверхность с твердым покрытием, устойчивая к царапинам и истиранию, что позволяет датчику работать в экстремальных условиях и позволяет датчику ViSmart быть подходящим кандидатом для приложений мониторинга на основе состояния масла и качества топлива в мобильных и стационарных рынках. .

Заявление клиента и данные
Клиент из страны третьего мира, работающий в сфере телекоммуникаций и данных, имеет стратегическое и критическое оборудование для производства электроэнергии в отдаленных местах. Проблемы логистики таковы, что они предпочли бы не проводить частые посещения объектов. Из-за удаленности площадок они не являются частью энергосистемы или телекоммуникационной сети и, как таковые, подвержены повреждениям из-за непогоды, неисправности оборудования, вандализму и краже активов.

В партнерстве с поставщиками решений для удаленного мониторинга датчики ViSmart, как часть общего пакета решений, могут обеспечить безопасный и надежный мониторинг качества масла и топлива, присутствующих в генераторных установках, которые присутствуют в этих телекоммуникационных и информационных корпоративных инфраструктурах.

Цель заказчика была двоякой. Во-первых, они хотели иметь возможность определить, находится ли качество масла в пределах номинальных рабочих параметров с течением времени, и определить, можно ли увеличить интервалы замены масла (в настоящее время масло меняют каждые 150–200 часов).

В качестве ключевого параметра индикатора было определено показание вязкости (важно отметить, что датчик ViSmart также измеряет температуру). Второстепенная цель заключалась в том, чтобы гарантировать, что датчик идентифицирует событие, при котором в генераторную установку попало некондиционное масло.

Во-вторых, у заказчика было требование определить, было ли загрязнение в топливопроводе из-за воды или керосина. Опять же, значение вязкости было определено как ключевой индикаторный параметр.

Были созданы условия испытаний, и фактические образцы масла были получены от генераторной установки, обеспечивающей постоянную электроэнергию (при переменной нагрузке) вместо покупной мощности (выходная мощность 22 кВА, 18 кВт при 220 В/60 Гц). На рис. 4 показана зависимость между вязкостью исходного и отработанного масла 15W40 в зависимости от температуры. Использованное масло имеет срок службы 150 часов; четко наблюдается сдвиг вязкости в номинальную и нет необходимости менять масло.

Рисунок 4: Данные вязкостно-температурной зависимости для нового и бывшего в употреблении 15W40.

В рамках той же установки были проверены значения вязкости различных сортов масла, чтобы подтвердить способность датчика ViSmart различать типы масла. Кроме того, различные типы масла были введены в оборудование силовой установки, указанное как 15W40, чтобы определить, может ли датчик уведомить клиента о событии, когда присутствует неподходящее масло. Данные, полученные при температуре 40°С, показаны на рисунке 5 и ясно показывают различия в состоянии масла.

Рисунок 5a: Различные значения вязкости для различных состояний масла при 40°C

Рис. 5b: Различные значения вязкости для различных состояний масла при 40°C; деталь

Данные по вязкости также были получены при 100°C, и снова наблюдается различие в различных состояниях масла (см. рис. 6). Имея данные о вязкости, полученные при различных температурах, можно определить состояние масла и проверить, соответствует ли оно рабочим параметрам.

Рисунок 6: Различные значения вязкости для различных состояний масла при 100°C

В рамках той же установки в энергетическом оборудовании измеряли вязкость дизельного топлива в сочетании с загрязнением топлива при различных температурах. Загрязнение состояло из воды и керосина, и все условия были измерены при 25°C и 40°C. Как ясно показывают данные на рис. 7, ViSmart способен контролировать вязкость топлива и обеспечивать ее соответствие рабочим параметрам.

Рисунок 7: Различные значения вязкости для различных состояний качества топлива при 25°C и 40°C

Все приведенные выше данные указывают на то, что с помощью простой логики, используемой на удаленной станции мониторинга, вместе с условиями предупреждения и тревоги, вязкость и температура масла и топлива могут контролировать надлежащие условия, необходимые для надежной работы энергетического оборудования. -время.

Преимущества
Имеющийся в продаже датчик вязкости ViSmart можно легко использовать в полевых условиях или устанавливать непосредственно на оборудование для непрерывного контроля вязкости, чтобы механики могли проверить масло или топливо за считанные минуты. Это дополнит лабораторные анализы масла, предоставляя данные о вязкости в режиме реального времени, и позволит оптимизировать логистические затраты. А поскольку прочный вибро- и ударопрочный датчик не требует калибровки, после его установки в суровых промышленных условиях затраты на техническое обслуживание становятся чрезвычайно низкими.

Датчики в настоящее время используются в приложениях 24/7 в коммерческом секторе с передачей данных в режиме реального времени для принятия решений. Датчик с резьбовым болтом, работающий в режиме реального времени, может быть полностью погружен в масло и/или топливо и просто использоваться для выборочной проверки или непрерывного мониторинга. Предоставление данных о вязкости в режиме реального времени и постоянное использование датчика предоставит персоналу необходимую информацию для принятия важных решений в реальных полевых условиях, что приведет к продлению срока службы машины и графикам технического обслуживания, а также дополнит другие потоки данных о параметрах качества масла, полученные из лабораторий.

Контактная информация
Если вы хотите узнать больше о датчиках SenGenuity, рынках, которые обслуживает компания, и клиентских приложениях, которые она стремится решать, обратитесь в группу разработки приложений по адресу support@sengenuity. com. Дополнительную информацию можно найти на сайте www.sengenuity.com.

Об авторе

Вязкость – SLC SMART LAB CO

Товар

Описание

Цена

KV1000 Ванна для измерения кинематической вязкости

Вмещает шесть капиллярных вискозиметров
Регулятор ограничения температуры
Соответствует ASTM D445 и соответствующим спецификациям

Баня с постоянной температурой для определения кинематической вязкости нефтепродуктов. Вмещает шесть круглых патронов диаметром 2 дюйма (51 мм). держатели вискозиметров. Стабильность температуры ванны ± 0,02 °C в соответствии с требованиями ASTM. Можно выбрать температуру испытания до 150°C (302°F). Контроль ограничения температуры позволяет оператору выбрать точку отключения при перегреве для защиты от случайного перегрева. Блок управления включает в себя погружной нагреватель, циркуляционную мешалку и датчик температуры. Верхняя пластина композиции опирается на банку из боросиликатного стекла размером 12×12 дюймов (30,5×30,5 см) или 12×18 дюймов (30,5×46 см). Капиллярные вискозиметры, держатели для вискозиметров и термометр заказываются отдельно.

Сделано в США

Свяжитесь с нами

Viscol 10A Полностью автоматический кинематический вискозиметр для масел и топлива

ASTM D445, ISO 3104, ISO 3105, IP 7

Области применения: гидравлическое масло, эксплуатационное масло, рецептурное масло, базовое масло, присадки, гликоль, топливо, жидкая нефть и родственные продукты

Основные характеристики

Программируемый диапазон температур от комнатной до 130 °C
Диапазон измерения: 0,5 – 25 000 мм2/с сСт, в зависимости от выбранных вискозиметрических трубок
Вмещает тубу Multifold для широкого спектра применений
Использование промывочных растворителей очень малого объема с меньшим количеством отходов
Автоматический ввод пробы
Быстрый анализ с автоматическим измерением вязкости и составлением отчетов
Автоматические программируемые пользователем процедуры очистки и сушки вискозиметра
Встроенные одиночные и двойные автоматические программы стирки
Простая замена трубки, нет необходимости сливать масло из ванны
Простота использования, не требует специальной подготовки или навыков
ПК со встроенным сенсорным экраном на базе Windows
Удобное программное обеспечение
Многофункциональные предупреждения системы безопасности, включая предупреждения о перегреве и низком уровне масла в ванне
Компактный размер для использования в любой лаборатории
Непрерывная поддержка пользователей с гарантией Biolab

Свяжитесь с нами

Стеклянные капиллярные вискозиметры Cannon Instrument Company

10006	Cannon Fenske для прозрачных жидкостей размер 50
10009	Cannon Fenske для прозрачных жидкостей размер 75
10012	Cannon Fenske для прозрачных жидкостей размер 100
10015	Cannon Fenske для прозрачных жидкостей размер 150
10018	Cannon Fenske для прозрачных жидкостей размер 200
10020	Cannon Fenske для прозрачных жидкостей размер 250
10021	Cannon Fenske для прозрачных жидкостей размер 300
10024	Cannon Fenske для прозрачных жидкостей размер 350
10027	Cannon Fenske для прозрачных жидкостей размер 400
10030	Cannon Fenske для прозрачных жидкостей размер 450
10033	Cannon Fenske для прозрачных жидкостей размер 500
10036	Cannon Fenske для прозрачных жидкостей размер 600
10039	Cannon Fenske для непрозрачных жидкостей размер 25
10042	Cannon Fenske для непрозрачных жидкостей размер 50
10045	Cannon Fenske для непрозрачных жидкостей размер 75
10048	Cannon Fenske для непрозрачных жидкостей размер 100
10051	Cannon Fenske для непрозрачных жидкостей размер 150
10054	Cannon Fenske для непрозрачных жидкостей размер 200
10056	Cannon Fenske для непрозрачных жидкостей размер 250
10057	Cannon Fenske для непрозрачных жидкостей размер 30
10060	Cannon Fenske для непрозрачных жидкостей размер 350
10063	Cannon Fenske для непрозрачных жидкостей размер 400
10066	Cannon Fenske для непрозрачных жидкостей размер 450
10069	Cannon Fenske для непрозрачных жидкостей размер 500
10072	Cannon Fenske для непрозрачных жидкостей размер 600
10075	Ubbelohde размер 0 для прозрачных жидкостей
10078	Ubbelohde размер 0C для прозрачных жидкостей
10081	Ubbelohde размер 0B для прозрачных жидкостей
10084	Ubbelohde размер 1 для прозрачных жидкостей
10087	Ubbelohde размер 1C для прозрачных жидкостей
10090	Ubbelohde размер 1B для прозрачных жидкостей
10093	Ubbelohde размер 2 для прозрачных жидкостей
10096	Размер 2C по Уббелоде для прозрачных жидкостей
10099	Ubbelohde размер 2B для прозрачных жидкостей
10102	Ubbelohde размер 3 для прозрачных жидкостей
10105	Размер 3C по Уббелоде для прозрачных жидкостей
10108	Ubbelohde размер 3B для прозрачных жидкостей
10111	Ubbelohde размер 4 для прозрачных жидкостей
10114	Ubbelohde размер 4C для прозрачных жидкостей
10117	Ubbelohde размер 4B для прозрачных жидкостей
10120	Уббелоде размер 5 для прозрачных жидкостей
10190	BS/IP/SL (S) подвесной уровень размер 1 для прозрачных жидкостей
10193	BS/IP/SL (S) подвесной уровень размер 2 для прозрачных жидкостей
10196	BS/IP/SL (S) подвесной уровень размер 3 для прозрачных жидкостей
10199	BS/IP/SL (S) подвесной уровень, размер 4 для прозрачных жидкостей
10202	BS/IP/SL (S) подвесной уровень размер 5 для прозрачных жидкостей
10205	BS/IP/SL (S) подвесной уровень, размер 6 для прозрачных жидкостей
10208	BS/IP/SL (S) подвесной уровень, размер 7 для прозрачных жидкостей
10211	BS/IP/SL (S) подвесной уровень, размер 8 для прозрачных жидкостей
10214	BS/IP/SL (S) подвесной уровень размер 9для прозрачных жидкостей
10223	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 25
10226	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 50
10229	Полумикроскоп Cannon-Manning для прозрачных жидкостей, размер 75
10232	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 100
10235	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 150
10241	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 300
10244	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 350
10247	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 400
10250	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 450
10253	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 500
10256	Полумикроскоп Cannon-Manning для прозрачных жидкостей размер 600
20000	BS/IP/RF U-образная трубка для прозрачных жидкостей размер A
20001	BS/IP/RF U-образная трубка для прозрачных жидкостей размер B
20002	BS/IP/RF U-образная трубка для прозрачных жидкостей размер C
20003	BS/IP/RF U-образная трубка для прозрачных жидкостей размер D
20004	BS/IP/RF U-образная трубка для прозрачных жидкостей размер E
20005	BS/IP/RF U-образная трубка для прозрачных жидкостей размер F
20006	BS/IP/RF U-образная трубка для прозрачных жидкостей размер G
20007	BS/IP/RF U-образная трубка для прозрачных жидкостей размер H
10259	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 1
10262	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 2
10265	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 3
10268	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 4
10271	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 5
10274	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 6
10277	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 7
10280	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 8
10283	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 9
10286	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 10
10289	BS/IP/RF U-образная трубка для непрозрачных жидкостей размер 11

Свяжитесь с нами

microVISC-m — портативный вискозиметр для анализа масла с небольшими пробами

ОБЗОР
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КАК ЭТО РАБОТАЕТ
ПРИЛОЖЕНИЯ
ЗАГРУЗКИ

microVISC-m — ПОРТАТИВНЫЙ ВИСКОМЕТР ДЛЯ АНАЛИЗА НЕФТИ В ЛАБОРАТОРИИ ИЛИ В ПОЛЕВЫХ УСЛОВИЯХ

Вискозиметр micro общее состояние смазочного масла.

Раннее обнаружение проблем со смазочным маслом необходимо для машин, подшипников, генераторов или любого вращающегося оборудования. На смазочное масло можно воздействовать разными способами — может произойти окисление, оно может быть загрязнено топливом, водой или утечкой хладагента, или оно может смешиваться с выхлопными газами поршней, образуя сажу. Присадки в масле также со временем выходят из строя. При снижении качества смазочного масла происходят отказы дорогостоящего оборудования.

микро VISC-m измеряет вязкость масла и использует методы ASTM для определения кинематической и абсолютной вязкости образца при требуемой эталонной температуре (с), обычно 40 ºC, 50 ºC или 100 ºC, что позволяет простое определение состояния масла. Метод прямоугольной щели, использованный при измерении, невероятно быстр и прост в использовании практически без обучения. Данные сгенерированы с помощью micro VISC-m также хранится с отметками даты и времени для отслеживания.

micro VISC-m — это портативный анализатор с питанием от батареи, который идеально подходит для лабораторных или удаленных полевых измерений. Аккумуляторная батарея может выполнять до 100 измерений между зарядками, что делает устройство по-настоящему портативным. В micro VISC-m можно предварительно запрограммировать до восьми различных типов масла одновременно, что позволяет операторам вызывать настройки одним нажатием кнопки. Одноразовые пипетки снижают риск загрязнения образцов, а возможность автоматической очистки означает отсутствие очистки между образцами.

microVISC-m — ПОРТАТИВНЫЙ ВИСКОМЕТР ДЛЯ АНАЛИЗА НЕФТИ В ЛАБОРАТОРИИ ИЛИ В ПОЛЕВЫХ УСЛОВИЯХ

Минимальный объем пробы: 100 мкл
Диапазон вязкости: 1–3500 сСт
Рабочий диапазон 18–40 °C
Диапазон выходного сигнала: 20–100 °C
Диапазон влажности: 0 ~ 90 %, без конденсации
Точность: ~+/- 2% от показаний
Повторяемость: ~+/- 0,5% от показаний
Типичное время тестирования: <1 мин
: соответствует ASTM D445
Неньютоновский: Да

microVISC-m — ПОРТАТИВНЫЙ ВИСКОМЕТР ДЛЯ АНАЛИЗА НЕФТИ В ЛАБОРАТОРИИ ИЛИ В ПОЛЕВЫХ УСЛОВИЯХ

	Шаг 1: Загрузите образец в одноразовую пипетку
	Шаг 2: Установите пипетку и нажмите RUN

microVISC-m — ПОРТАТИВНЫЙ, МАЛЕНЬКИЙ ВИСКОМЕТР ДЛЯ АНАЛИЗА НЕФТИ В ЛАБОРАТОРИИ ИЛИ В ПОЛЕВЫХ УСЛОВИЯХ

ВАШЕ ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ.

…

Машины и оборудование для дистанционной добычи полезных ископаемых
Морские суда с авиационными и морскими смазочными материалами
Компрессоры, подшипники и вращающееся оборудование на судах
Услуги по техническому обслуживанию грузовых автомобилей, цистерн, автобусов и других транспортных средств
Масла трансформаторные для энергокомпаний
Малые и средние дизельные двигатели
Оффшорные ветряные турбины, посещение которых дорого и нечасто
Профилактическое обслуживание стационарных заводов и установок

Посетите нашу библиотеку приложений Вы можете добавлять изображения, призывы к действию, горизонтальные линейки, видео, цитаты и т. д. Все это и многое другое можно сделать с помощью текстового редактора.

Отредактируйте этот форматированный текст, чтобы предоставить посетителю всю необходимую информацию. Вы можете добавлять изображения, призывы к действию, горизонтальные линейки, видео, цитаты и т. д. Все это и многое другое можно сделать с помощью текстового редактора.

Стандартный ротационный вискозиметр для минерального масла, номинальное значение 732,2 сП при 20°C, сертифицированный, 500 мл

Товары
Сертифицированные эталонные материалы
Калибровочные стандарты
org/ListItem»> Стандарты вязкости

Будьте первым, кто оставит отзыв об этом товаре

Артикул	ПСК-47-11827
МПН	РТМ21
Блок	Каждый

226,00 канадских долларов

Добавить в корзину

Посмотреть все 39 вариантов этого товара

Добавить в список

Сравнивать

Вопросы?

ОписаниеParagon ISO 17025 / ISO 17034 сертифицированные стандарты ротационной вязкости минерального масла специально разработаны для использования с ротационными вискозиметрами. Наши стандарты вращательной вязкости минерального масла являются предпочтительным вариантом, когда конечные пользователи не могут использовать силикон в своем технологическом процессе. Эти диапазоны…
Технические характеристики
Отзывы0
Документы

Paragon Стандарты ротационной вязкости минеральных масел, сертифицированные по ISO 17025 / ISO 17034, специально разработаны для использования с ротационными вискозиметрами. Наши стандарты вращательной вязкости минерального масла являются предпочтительным вариантом, когда конечные пользователи не могут использовать силикон в своем технологическом процессе. Этот диапазон стандартов обеспечивает возможность калибровки и проверки испытательного оборудования ротационного вискозиметра.

Сертифицировано согласно ISO 17025 / ISO 17034 согласно нашей аккредитации UKAS
Сертифицировано в строгом соответствии с ASTM D2162 при 20°C и 25°C
Плотность г/мл в соответствии с ASTM D1480 при 20°C и 25°C C
Кинематическая вязкость при других температурах рассчитана в соответствии со стандартом ASTM D341
Плотность при других температурах получена путем пропорционального расчета измерений при 20°C и 25°C целостности образца
Полное соответствие национальным стандартам
Срок годности 12 месяцев
Изготовлено в Великобритании

Номинальная стоимость	732,2 сП при 20°C
Том	500 мл
Срок годности	12 месяцев
Опасен	Нет
Номинальные значения	732,2 CP @ 20,00 ° C 705,0 CP @ 20,50 ° C 679,1 CP @ 21,00 ° C 654,2 CP @ 21,50 ° C 630,5 CP @ 22,00 ° C 607,7 CP @ 22,50 ° C 55555555555555555555555555555555555555555555555555555555555555555555555 586 586. 0 CP 586 586 586 5. 565,1 сП при 23,50°C 545,1 сП при 24,00°C 526,0 сП при 24,50°C 507,7 сП при 25,00°C

Написать рецензию

Пока нет отзывов

Недавно просмотренные товары

Парагон Научный

Стандартный ротационный вискозиметр для минерального масла, номинальное значение 732,2 сП при 20°C, сертифицированный, 500 мл

Вариант калибровки и проверки, специально разработанный для использования с ротационными вискозиметрами.

Артикул	ПСК-47-11827
МПН	РТМ21

от 2 до 3 недель

226,00 канадских долларов

Вязкость сырой нефти – таблица вязкости и график вязкости :: Anton Paar Wiki

Обзор описания и классификации

Сырая нефть представляет собой сложную смесь различных компонентов. В зависимости от его географического происхождения, его химический состав и консистенция различаются. Различные типы сырой нефти необходимо классифицировать для дальнейшей обработки. Как вязкость сырой нефти, так и ее степень API (Американский институт нефти) являются важными параметрами для классификации. Вязкость сырой нефти может варьироваться от маловязкой жидкости до смолоподобной, почти твердой формы.

Классификация по степени API:

Легкая нефть: плотность по API выше 31,1 °API (менее 870 кг/м³)
Средняя нефть: плотность по API от 31,1 °API до 22,3 °API (870 до 920 кг/м³)
Тяжелая сырая нефть: плотность по API от 22,3 °API до 10 °API (от 920 до 1000 кг/м³)
Сверхтяжелая нефть: плотность по API ниже 10 °API (выше 1000 кг/м³ )

Градусы API указывают, плавает ли сырая нефть в воде или тонет. Легкая сырая нефть легко течет и содержит больше летучих компонентов, в то время как сверхтяжелая сырая нефть имеет высокую вязкость, почти смолоподобную, и имеет более высокую плотность. Промежуточные масла находятся между этими крайностями.

По содержанию серы различают:

Малосернистая нефть: содержание серы до 1 % *
Высокосернистая нефть: содержание серы более 1 %

содержание серы в малосернистой нефти (от 0,42 % до 1 %).

В таблицах ниже приведены примеры различных видов сырой нефти и их типичные значения кинематической вязкости и °API.

Таблица вязкости – данные измерений

Сырая нефть – вязкость и °API

Типичные значения взяты из технических паспортов производителя.

Сырая нефть	Кин. Вязкость [мм²/с] при темп.	Плотность API °API
Арабский свет	10,7 при 20 °С	34,2
Брент	2,86 при 50 °С	37,9. ..38,2
Бонни Лайт	2,90 при 50 °С	35,4…35,8
Боскан	11233 при 100 °F	10.1
Эскаланте	307 при 38°С	39,6
Кутубу	2. 1 при 20 °С	44
Тиа Хуана Лайт	8,8 при 100 °F	31,9
Тиа Хуана Хэви	88,6 при 100 ° F	12.3
Западный Техас Промежуточный	4,9 при 20 °С	39

Справочная

Управление энергетической информации США

Genesis Group, США

Маркетинг сырой нефти Chevron

Эксон Мобил

AMSA — Управление безопасности на море Австралии

Метаинформация

Ссылка	Управление энергетической информации США, Genesis Group, США, Chevron Crude Oil Marketing, Exxon Mobil, AMSA — Австралийское управление по безопасности на море
Кин. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Search for: Рубрики Отопительные котлы Производственная промышленность Рабочие станки Технические данные Характеристики Экология леса Разное 2019 © Все права защищены. Карта сайта

Ссылка

Управление энергетической информации США, Genesis Group, США, Chevron Crude Oil Marketing, Exxon Mobil, AMSA — Австралийское управление по безопасности на море

Кин.

Определение кинематической и динамической вязкости нефти и нефтепродуктов — Мегаобучалка

Вискозиметры

Оптимизация работы нефтепровода с учетом контроля вязкости нефти Текст научной статьи по специальности «Химические технологии»

LEMIS DC-420 Плотномер-вискозиметр поточный для нефти и нефтепробуктов

ПЛОТНОСТЬ ЖИДКОСТИ

ПЛОТНОСТЬ ГАЗА

ВЯЗКОСТЬ

Специальные испытания — ООО НИИЦ «Недра-тест»

Рассчитать смесь из смесей разной вязкости.

Зависимость вязкости от температуры

Зависимость вязкости от давления

Вязкость смесей

Вязкость газов и нефтяных паров

Абсолютная вязкость и кинематическая вязкость

Ньютоновские и неньютоновские жидкости

Вязкость и смазка в технике

Индикаторы вязкости моторного масла

Смена масла

Как правильно выбрать моторное масло

Масло для других транспортных средств и механизмов

Измерение вязкости

Вязкость жидкостей

Таблица вязкость воды

Таблица вязкость различных жидкостей Ƞ, спз

Относительная вязкость некоторых водных растворов (таблица)

Таблица вязкость водных растворов глицерина

Вязкость жидкостей при высоких давлениях по Бриджмену

Таблица относительная вязкость воды при высоких давлениях

Таблица относительная вязкость различных жидкостей при высоких давлениях

Вязкость твердых тел (ПЗ)

Таблица вязкость газов и паров

Таблица вязкость некоторых газов при высоких давлениях (мкпз)

Калькулятор перевода кинематической вязкости в динамическую

Таблицы перевода размерностей вязкости

Связь динамической и кинематической вязкости

Измерение вязкости

От чего зависит значение величины вязкости?

ВАМ БУДЕТ ИНТЕРЕСНО:

Твердотельный вискозиметр для контроля состояния масла

Принцип действия

Измерения в процессе производства

Приложения

Мониторинг масла и топлива с помощью датчика вязкости ViSmart

Вязкость – SLC SMART LAB CO

Товар

Описание

Цена

microVISC-m — портативный вискозиметр для анализа масла с небольшими пробами

ВАШЕ ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ.

Стандартный ротационный вискозиметр для минерального масла, номинальное значение 732,2 сП при 20°C, сертифицированный, 500 мл

Недавно просмотренные товары

Стандартный ротационный вискозиметр для минерального масла, номинальное значение 732,2 сП при 20°C, сертифицированный, 500 мл

Вязкость сырой нефти – таблица вязкости и график вязкости :: Anton Paar Wiki

Обзор описания и классификации

Таблица вязкости – данные измерений

Сырая нефть – вязкость и °API

Справочная

Метаинформация

Добавить комментарий Отменить ответ
