Винтовые сваи преимущества – преимущества, недостатки, виды винтовых свай. Установка свайно-винтовых фундаментов, ошибки при возведении

Содержание

Преимущества и недостатки винтовых свай

Несмотря на совершенность современных строительных технологий, все они имеют как свои достоинства, так и недостатки. Исключением не являются и винтовые сваи, плюсы и минусы которых раскрыты в этом материале. Винтовые сваи широко применяются в современном строительстве для организации фундаментов различных типов зданий и конструкций.



Технология монтажа винтовых свай

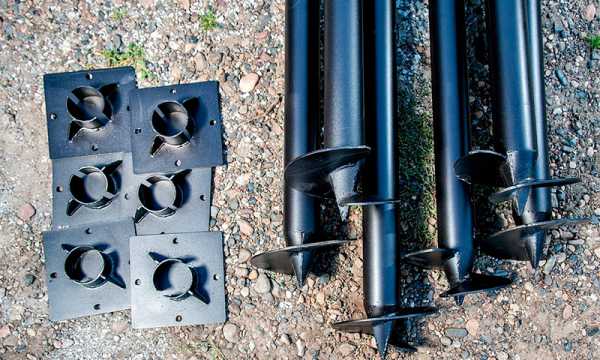

Винтовая свая представляет собой трубу из толстостенного металла, на конце которой находится одна или несколько лопастей. Лопасти выполняют одновременно несколько функций. Они позволяют монтировать сваю в грунт методом вкручивания. Также лопасть является опорой, на которую передается вес здания. Дополнительно лопасть выступает в роли ограничителя, который не дает вытолкнуть сваю из грунта в результате пучения почвы в холодное время года. Винтовые сваи предназначены для усиления и укрепления фундамента частного дома.

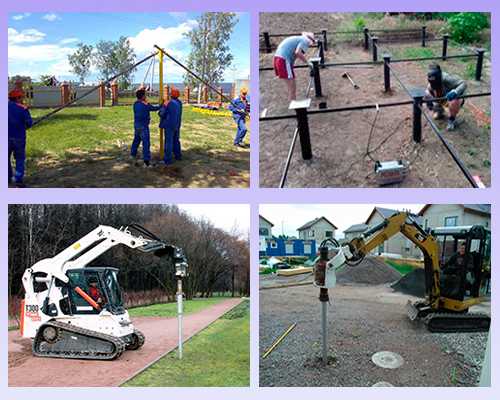

По способу монтажа винтовых свай разделяют ручное вкручивание и механизированное. Выбор технологии монтажа зависит от типа используемых свай. Выбор же самих свай зависит от типа здания, для которого они будут служить опорой. Также на выбор свай влияет тип грунтов, в которые они будут устанавливаться.

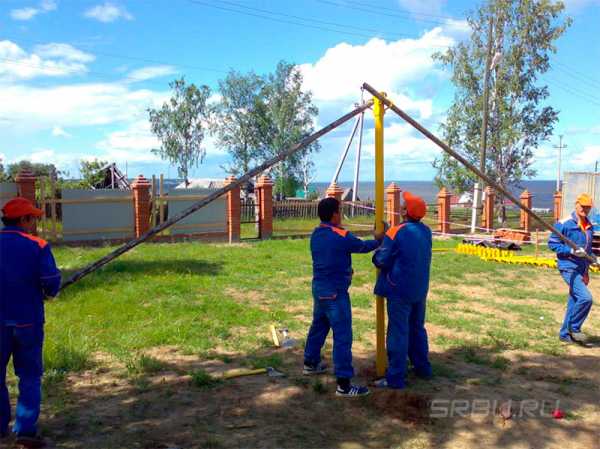

Ручной монтаж осуществляется при помощи специального приспособления, которое способно передавать и усиливать крутящий момент на сваю. Ручной способ монтажа позволяет установить сваи длиной до 4 метров в обычные грунты, применяя для этого мускульную силу четырех человек. Контроль вертикальности погружения сваи осуществляется при помощи специального уровня.

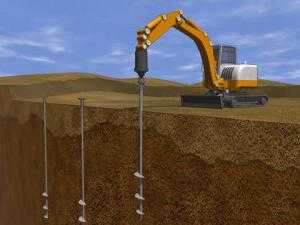

Для монтажа свай механизированным способом используется специальное оборудование, которое приводится в действие гидравликой. Контроль за процессом монтажа осуществляет человек, однако аппаратура позволяет снизить отклонения от заданных параметров до минимума.
В целом технология монтажа винтовых свай сводится к следующим этапам вне зависимости от способа:

  • Пробное бурение с целью определения состава и характеристик грунта
  • Разметка территории в соответствии с произведенными расчетами
  • Поочередная установка свай
  • Обрезка свай по уровню основания здания

Дополнительно может применяться стяжка свай между собой при помощи швеллеров. Также в некоторых случаях применяется бетонирование свай для укрепления общей конструкции.

Минусы винтовых свай

Как уже упоминалось выше, любой строительный материал имеет свои недостатки. Вот основные недостатки винтовых свай:

  • При плохом качестве свай может иметь место их ускоренная коррозия;
  • При монтаже свай в каменистые грунты может понадобиться дорогостоящая техника;
  • При монтаже возможно повреждение сваи на сварных швах, или частичный обрыв лопасти, который невозможно определить. Такие повреждения намного ухудшают несущую способность и долговечность сваи;
  • При ручном монтаже велика вероятность отклонения сваи от вертикали, которое может быть вызвано препятствиями в виде камней или корней деревьев.

Есть и другие недостатки винтовых свай, однако, их можно исключить при использовании качественного и сертифицированного материала.

Плюсы винтовых свай

К достоинствам винтовых свай можно отнести следующее:

  • Скорость организации фундамента, которая позволяет сдавать объекты раньше срока на 30%;
  • Сравнительная дешевизна свайного фундамента, которая возможна благодаря серийному производству свай;
  • Возможность строительства на водянистых грунтах. Сюда также можно отнести строительство на слабых песчаных и ледяных грунтах;
  • Большой срок службы свайно-винтового фундамента.

Из всего этого можно сказать, что как и любой другой строительный материал, винтовые сваи плюсы и минусы имеют почти в равных количествах. Однако, в большинстве случаев их применяют только там, где значение имеют именно плюсы. В некоторых случаях свайно-винтовой фундамент является единственной возможностью организовать постройку здания.

Видео о плюсах и минусах винтовых свай

nagdak.ru

Винтовые сваи - плюсы и минусы, характеристики, устройство

Фундамент дома – один из самых сложных и дорогостоящих элементов его конструкции. Одновременно с этим процесс его создания очень длителен – в большинстве случаев это лимитирующая стадия строительства. К сожалению, не редки случаи, когда недобросовестные застройщики идут на сознательное нарушение технологий и норм, чтобы поскорее закончить фундамент и перейти к следующим этапам работы. Зачастую на это их толкают и сами заказчики, которым кажется, что на стройплощадке слишком долго ничего не происходит. Чрезмерная спешка на данной стадии приводит к тому, что в скором времени у жильцов нового дома возникают проблемы – фундамент проседает, и, как следствие этого, вся конструкция начинает медленно разрушаться.

Возможна ли здесь золотая середина? Можно ли быстро смонтировать прочный и надежный фундамент? Оказывается, возможно. На помощь в данном случае приходят винтовые сваи. Для создания фундамента на винтовых сваях требуется не один-два месяца, а всего лишь пара дней.

Почему же подобные сваи до сих пор не применяют повсеместно? Почему новые дома не растут столь же быстро, как грибы после дождя? Чтобы ответить на эти вопросы, нужно знать не только плюсы, но и минусы винтовых свай для фундамента, иметь представления о том, какие ограничения их применения существуют. Помните, что возведение фундамента – дело очень ответственное, и при выборе проектного решения полагаться стоит в первую очередь на собственные знания, а не на рекламные заверения производителей, обещания строителей или примеры соседей и знакомых.

История появления винтовых свай

История винтовых свай насчитывает без малого два столетия. Переворот в области свайного фундаментостроения удалось совершить талантливому ирландскому инженеру Александру Митчеллу. В 1833 году он запатентовал «винтовые сваи Митчелла», которые можно было устанавливать в подвижных грунтах, таких как песчаное дно водоема или илистая отмель.

Первым крупным сооружением, возведенным на подобных сваях, стал маяк Maplin Sand, построенный в устье Темзы уже в 1838 году. Его фундамент представлял собой девять свай с винтовыми наконечниками диаметром 120 см, закрученных в грунт на глубину около 7 метров. В последующие годы под руководством Митчелла было возведено еще несколько маяков по всей территории Англии. Некоторые из них сохранились в неизменном виде до сегодняшних дней.

В середине XIX века с применением свай Митчелла были построены более чем 150 маяков в Северной Америке, волнорез в Портленде, эстакада и мосты в Бомбее, железная дорога в Бароде, пирс в Мадрасе и множество других важных объектов.

В России о винтовых сваях узнали лишь во второй половине XIX века. Русские инженеры быстро оценили все преимущества этого изобретения, особенно при работе в условиях вечной мерзлоты северных районов страны или слабых, заводненных грунтов прибрежных территорий. Очень скоро винтовые сваи стали широко применяться при строительстве инженерных сооружение военного назначения (рамно-винтовая опора для скоростного возведения фундаментов разборных мостов используется нашими военными до сих пор), а позднее и в гражданском строительстве.

Стальные винтовые сваи активно используются по всему миру и сегодня. К их помощи прибегают там, где необходима большая скорость возведения фундамента: при установке различного вида опор, развертывании насосных и буровых станций, прокладке трубопроводов, строительстве временных городков для рабочих и т.д. Наибольшим спросом данная продукция пользуется у нефте- и газодобывающих компаний, у военных и промышленных строителей, у компаний, выполняющих восстановительные работы. Строительные организации, занимающиеся возведением жилых домов, в этом списке присутствуют, но далеко не на лидирующих позициях. Конечно же, фундаменты на винтовых сваях для зданий жилого назначения возводят, но в большинстве случаев речь идет о строительстве в труднодоступных районах либо районах со сложным грунтом, о ремонте проблемных фундаментов старых жилых домов, о закреплении построек на склонах.

Конструкция и характеристики винтовых свай

Что же собой представляют винтовые сваи, столь быстро завоевавшие популярность у строителей всего мира? Какие их разновидности существуют? На какие характеристики винтовых свай следует обращать внимание в первую очередь?

Винтовая свая состоит из ствола и расположенной на ее конце лопасти. Благодаря последней, данный тип свай заглубляется в грунт путем ввинчивания, а не забивания.

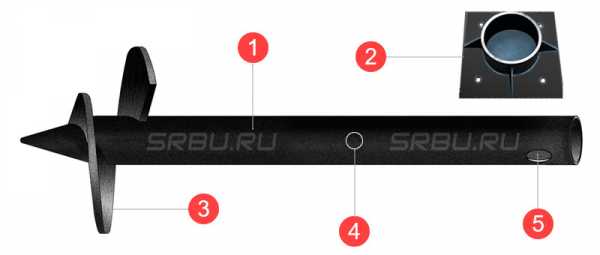

1. Труба. 2. Оголовок, который крепится к верхней части сваи. 3. Спиралеобразная лопасть. 4. Антикорозионное покрытие. 5. Технологическое отверстие для постановки стержня.

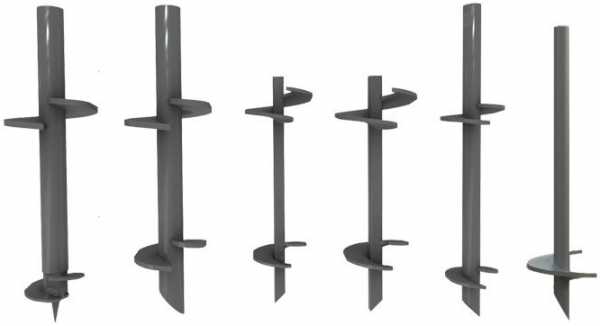

Существует несколько разновидностей стальных винтовых свай. Выбор в пользу того или иного вида осуществляется на основании анализа особенностей грунта на данном участке и предполагаемой нагрузки на фундамент. Зачастую даже на одном объекте используются разные виды свай, что позволяет равномерно распределить нагрузку.

Тип наконечника винтовой сваи

Наконечники винтовых свай, служащие для облегчения их погружения в грунт, могут быть сварными или литыми.

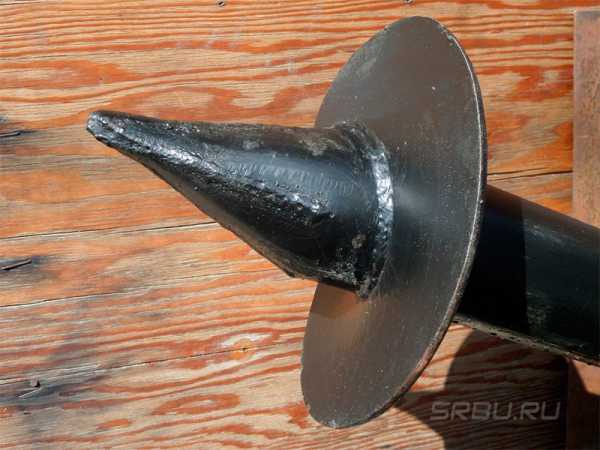

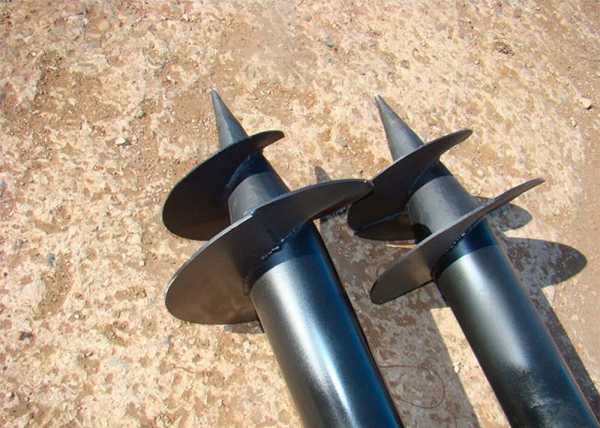

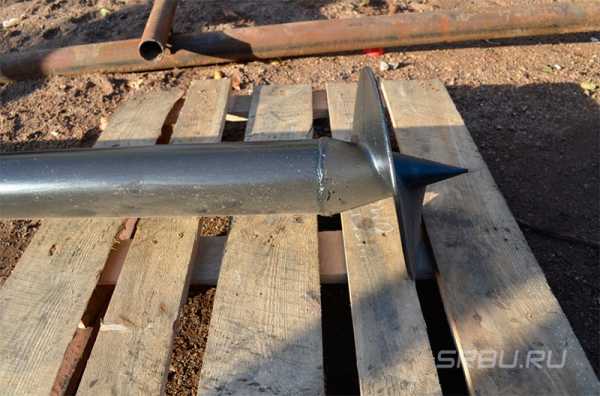

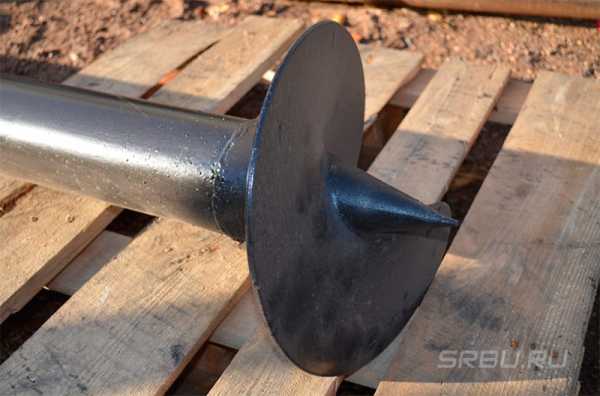

Винтовая свая со сварным наконечником.

Литые наконечники существенно дороже, и их применение оправдано лишь в случае работы с особенно плотными грунтами, в том числе вечномерзлыми, а также содержащими крупные включения природного или техногенного происхождения. Прочный литой наконечник при ввинчивании сваи легко разрушает препятствия на своем пути и не деформируется при этом.


Винтовая свая с литым наконечником.

Количество лопастей

По количеству лопастей винтовые сваи делятся на одно- и многолопастные (количество лопастей на одном стволе в некоторых случаях может достигать шести штук). Первые предназначены исключительно для плотных грунтов с малой подвижностью.


Однолопастная винтовая свая.

Вторые более универсальны, хотя главное их назначение – слабые грунты с малой несущей способностью, поскольку многолопастные сваи устойчивее к различным видам нагрузок – выдергивающим или, наоборот, вдавливающим, а также горизонтальным. Максимальной эффективности многолопастных винтовых свай можно добиться, правильно подобрав количество лопастей, оптимальное расстояние между ними, их шаг и угол наклона.


Двулопастная винтовая свая.

Размер лопастей

По размеру лопастей винтовые сваи делятся на широколопастные (диаметр лопастей как минимум в полтора раза превосходит диаметр ствола) и узколопастные. Широколопастные сваи благодаря увеличенной площади опирания очень эффективны в слабых грунтах.


Широколопастные винтовые сваи.

У узколопастных же своя специализация – особо плотный или сильно промерзший грунт («ввинтить» в такой грунт широколопастную сваю невозможно из-за сильно увеличивающегося риска сломать или деформировать лопасти). Диаметр лопастей винтовой сваи согласно международному стандарту ICC AC358 (Helical Foundation Acceptance Criteria) может варьироваться от 200 до 350 мм.

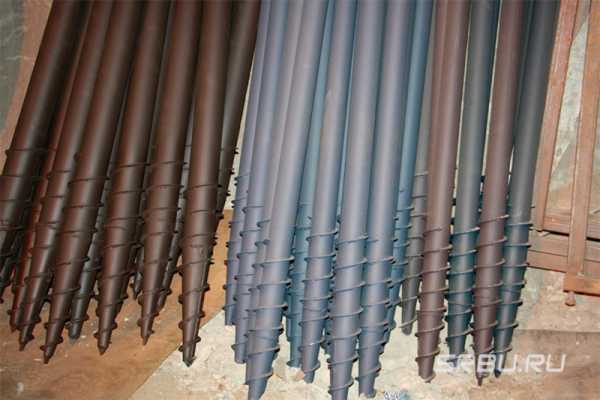

Узколопастные винтовые сваи.

Толщина металла винтовой сваи

Важнейшей конструкционной характеристикой винтовой сваи является толщина металла, из которого изготовлены стенки ее ствола. Расчет необходимой толщины делается на основании не только предполагаемой нагрузки на сваю, но и условий ее эксплуатации. Дело в том, что уменьшение толщины стенок сваи вследствие коррозионных процессов в конечном итоге приводит к сокращению срока ее службы. Согласно вышеупомянутому стандарту ICC AC358 минимальная толщина стенок ствола сваи должна составлять 8 мм в нейтральном грунте и 9.5 мм в грунте с повышенной химической активностью.

Отечественные инженеры, разумеется, тоже осознавали важность такого параметра, как толщина металла, используемого для изготовления винтовых свай. В справочнике «Сваи и свайные фундаменты», выпущенном в СССР в 1977 году, утверждалось, что ствол сваи должен быть изготовлен из бесшовной трубы, произведенной методом горячего проката, с толщиной стенок не менее 10-14 мм. Однако в современном российском строительном стандарте СП 24.13330.2011 «Свайные фундаменты» такой параметр, как толщина стенок ствола винтовой сваи, вообще не рассматривается и не нормируется.

Строить предположения о том, почему так произошло, мы здесь не будем, важно следствие. Очень многие отечественные производители пользуются отсутствием жестких требований к конструкции стальных свай в российских стандартах и осознанно игнорируют стандарты международные. Стремление получить максимальные прибыли ведет к потере качества.

У большинства винтовых свай, производимых в нашей стране, толщина стенок не превышает 3-4 мм. При этом изготавливаются они из сварных труб, обладающих пониженной коррозионной стойкостью. Да и качество защитного антикоррозионного покрытия, как правило, желает лучшего: зачастую оно «обсыпается» уже при транспортировке свай.

Конечно же, в России умеют производить (и не только умеют, но и производят!) сваи, качество которых соответствует всем требованиям международного стандарта ICC AC358. Однако из-за своей высокой стоимости они в большинстве случаев не выдерживают конкуренцию с обычными железобетонными сваями, устанавливаемыми в заранее пробуренную скважину.

Следует принимать во внимание толщину металла не только ствола сваи, но и ее лопастей. При строительстве временных или легких объектов допустимо использовать сваи с лопастями тоньше 5 мм. При возведении крупных сооружений, рассчитанных на длительную эксплуатацию, международный стандарт рекомендует применять сваи, толщина лопастей которых составляет 9.5-12.5 мм.

Защитное антикоррозионное покрытие

Для снижения влияния коррозионных процессов на прочностные характеристики стальной сваи, устанавливаемой в агрессивном грунте, не только увеличивают толщину ее стенок, но и наносят дополнительное защитное покрытие. Наиболее часто используемыми способами антикоррозионной защиты стальных свай являются оцинковка и нанесение специального полимерного (полиуретанового, эпоксидного и т.д.) покрытия. Согласно ICC AC358 толщина защитного полимерного слоя должна быть не меньше 400 мкм.

Достоинства фундамента на винтовых сваях

Скорость монтажа

Высокая скорость монтажа – пожалуй, самое главное достоинство винтовых свай, ведь в строительном бизнесе время ценят как ничто другое. Винтовая свая готова к эксплуатации сразу же после установки. Даже бетонирование внутреннего просвета свайного ствола не приводит к вынужденному простою на стройплощадке: ждать набора бетоном марочной прочности нет никакой необходимости, поскольку нагрузка на сваю в первую очередь воспринимается ее стальной оболочкой.

Низкий уровень шума при обустройстве фундамента

Низкий уровень шума при монтаже является главным преимуществом винтовых свай перед забивными. Процесс забивания последних в грунт сопровождаются не только шумом, но и вибрациями. Вибрационные воздействия на грунт могут нанести вред различным сооружениям, находящимся в непосредственной близости от места проведения работ.

Невысокая цена

Низкая стоимость фундамента на винтовых сваях в сравнении со стоимостью всевозможных разновидностей железобетонных фундаментов достигается в первую очередь за счет существенного снижения объема земельных работ.

Способность противостоять различным выдергивающим нагрузкам

Эта способность обусловлена наличием у винтовых свай лопастей. Именно благодаря своим лопастям эти сваи могут устанавливаться на неровных площадках (а значит, прекрасно подходят для строений, расположенных на склонах) и под любым углом к вертикали.

Нет необходимости доставать большой объем грунта

Незначительный объем грунта, вымещаемого при установке винтовых свай, позволяет вести работы вплотную к уже существующим постройкам.

Могут применяться в различных условиях

Погодно-климатическая неприхотливость винтовых свай выражается в том, что они могут эксплуатироваться в достаточно широком диапазоне температур, не боятся подъема грунтовых вод и набухания грунта, а значит, и не требуют обязательного осушения участка, где ведется строительство.

Возможность повторного использования

Одной из областей применения винтовых свай является возведение временных сооружений. После того как такая постройка закончит выполнять свои функции и будет демонтирована, винтовые сваи могут быть извлечены из грунта и при необходимости использованы повторно.

Стоит заметить, что всеми этими достоинствами обладают лишь промышленно произведенные винтовые сваи, качество которых соответствует Международному строительному стандарту ICC AC358 Helical Foundation Acceptance Criteria.

Недостатки фундамента на винтовых сваях

Применение винтовых свай имеет целый ряд ограничений, о которых многие производители, к сожалению, стараются умалчивать. В условиях, когда компании, занимающиеся монтажом фундаментов, легко идут на нарушение технологических норм, вам, как заказчику, нужно иметь хотя бы общее представление о том, в каких случаях использовать винтовые сваи нежелательно или вовсе недопустимо.

Невозможность применения в районах с сейсмической активностью

Возведение строений на фундаментах из винтовых свай допускается только в районах с отсутствующей или, в пределе, с умеренной сейсмической активностью.

Невозможность использования в грунтах вызывающих быструю коррозию металла

Стальные винтовые сваи не следует использовать в грунтах с электрическим сопротивлением меньше 10 Ом*м, в грунтах с pH менее 5.5, а также в грунтах с высоким содержанием органических соединений. Причиной данных ограничений является высокая скорость электрохимической коррозии стали при данных условиях. Ответственный застройщик, которому небезразличен вопрос долговечности возводимого им сооружения, перед принятием решения об использовании стальных винтовых свай просто обязан определить все необходимые характеристики грунта на данной стройплощадке. При отсутствии возможности определить агрессивность грунта следует придерживаться требований, принятых для свай, устанавливаемых в грунтах с очень высокой коррозионной активностью.

Не допускается заглубление винтовых свай в каменистый грунт

К этой же категории грунтов можно отнести отвалы шлака и полигоны для строительного мусора. Любые твердые включения способны повредить лопасти или даже ствол винтовой сваи во время ее установки.

Рекомендуется избегать использования винтовых свай на грунтах, не обеспечивающих достаточной боковой поддержки

К таковым относятся, например, торф, рыхлые пылеватые пески и т.п. Если потребность установки подобных свай в текучем грунте все же существует, необходимо либо надежно связывать их между собой, либо существенно заглублять. В соответствии с требованиями стандарта ICC AC358 винтовая свая в плотных грунтах должна заглубляться как минимум на 1.5 м, в мягких же – как минимум на 3 м.

Приведем пример: установка винтовой сваи длиной 2,5 м на участке, где на глубине 2 м залегает торфяной пласт, недопустима, так как в данном случае свая будет лишена необходимой боковой поддержки грунта.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

  • толщина стали, использованной для изготовления ствола и лопастей сваи,
  • толщина и качество защитного антикоррозионного покрытия,
  • химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Вам будет интересно

srbu.ru

Винтовые сваи: недостатки и преимущества конструкций

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

fundamentaya.ru

преимущества и недостатки, советы по выбору свай

Фундамент – это основа здания, определяющая его долговечность. К качеству фундамента всегда предъявляются жёсткие требования, поэтому применяемые технологии постоянно совершенствуются. В последние десятилетия уверенно развивается индивидуальное строительство. Нередко рациональным выбором является свайно-винтовой фундамент, о плюсах и минусах которого интересно узнать будущим владельцам домов.

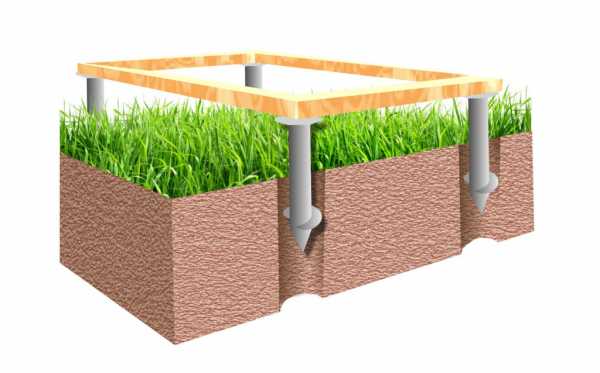

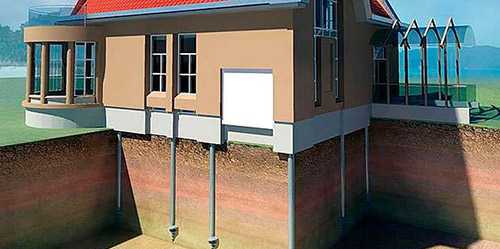

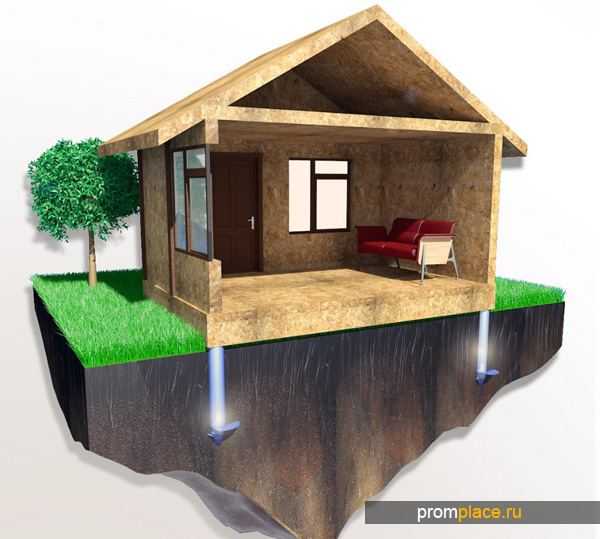

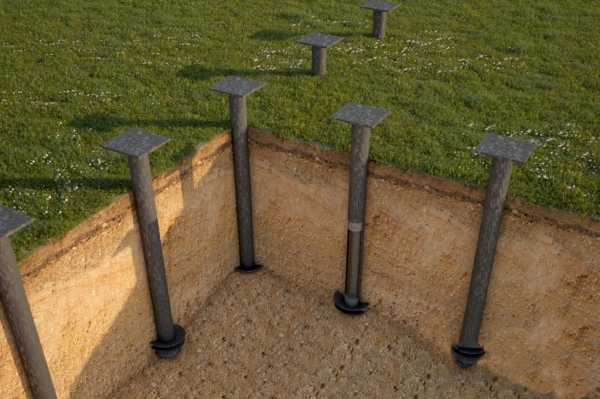

Модель свайно-винтового фундамента

Общее описание

Главная деталь такого основания – винтовая свая, представляющая собой стальную трубу, к которой приварены острые наконечники с резьбой, с лопастями или без них. Применяются наконечники со стандартной или комбинированной резьбой, которая значительно увеличивает площадь опоры. Внешне они напоминают саморезы огромного размера.

Сваи устанавливают глубоко в почву путём вкручивания, ручным или автоматическим способом. Сильно зажатые плотными слоями грунта, они крепко фиксируются в одном положении, что гарантирует устойчивость всей конструкции. В сильно подвижных грунтах используют сваи с резьбой по всей длине.

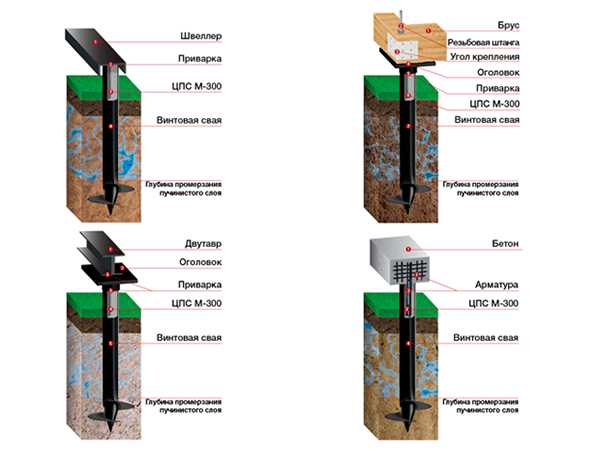

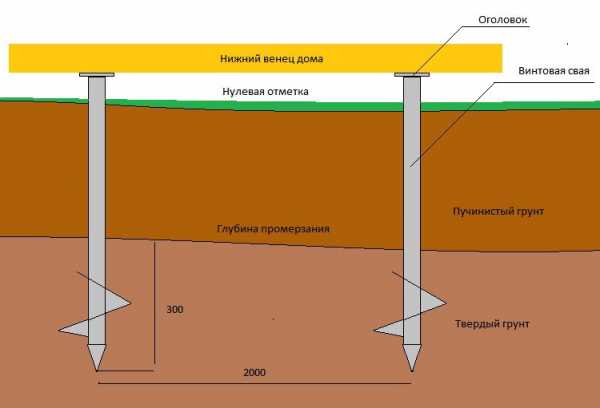

Устройство фундамента на винтовых сваях

Наличие лопастей обеспечивает большее уплотнение почвы, что отражается на надёжности основания. Сваи с лопастями распространяются по более высокой цене, но позволяют получить лучший результат.

Рекомендации при выборе фундамента

Целесообразность возведения фундамента на сваях, плюсы и минусы полученной в итоге конструкции, зависят от многих факторов.

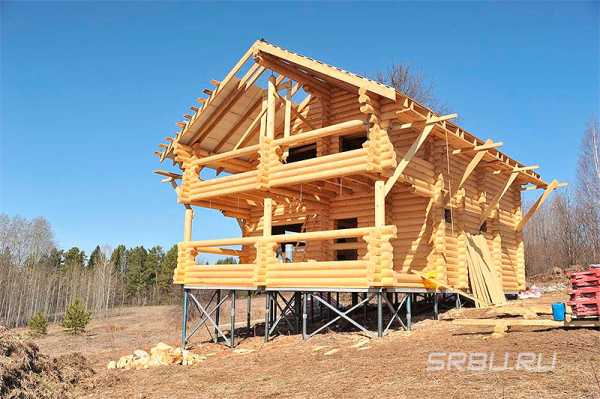

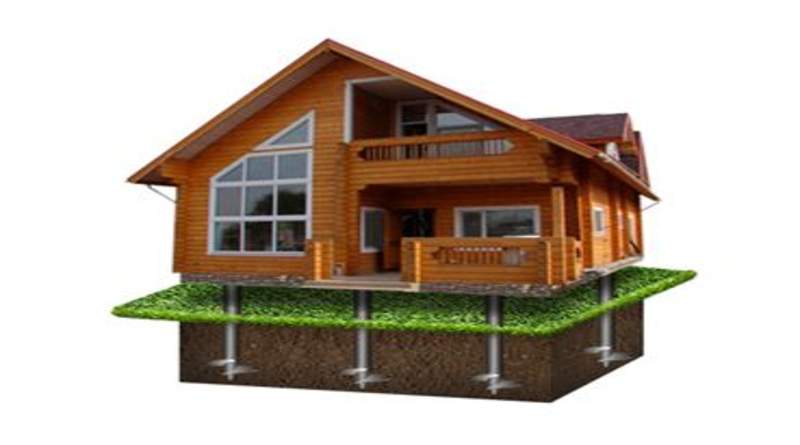

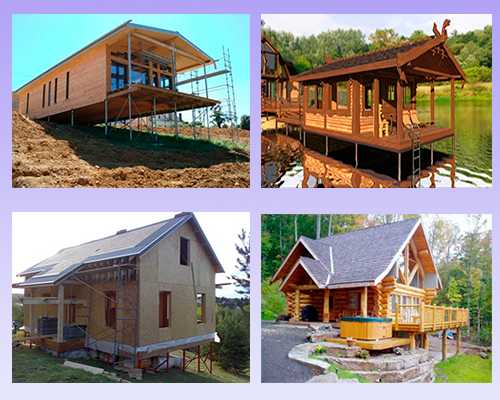

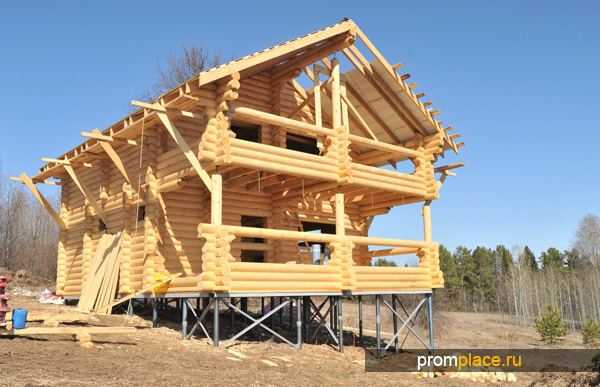

Постройка на винтовых сваях

Свайно-винтовое основание не подходит для строений из кирпича, бетона или железобетонных блоков. Стационарное здание постепенно разрушится из-за неравномерной усадки фундамента в грунте. Рассчитывать на его долгий век не приходится.

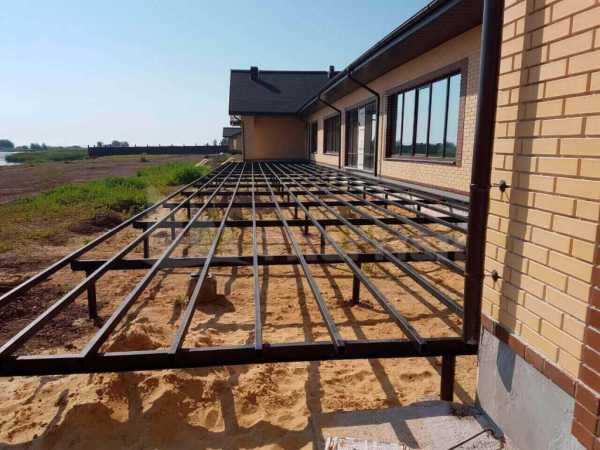

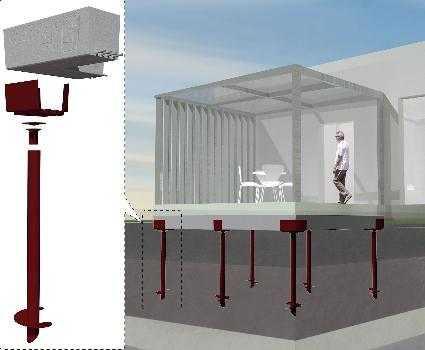

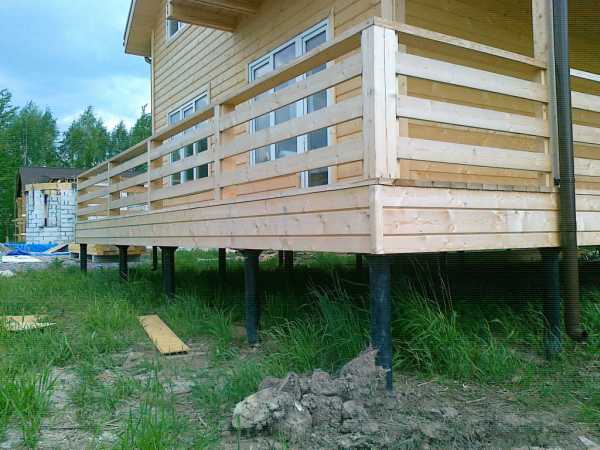

Свайно-винтовой фундамент под террасу

Данный тип фундамента идеально подходит для легковесных каркасных, каркасно-щитовых или деревянных построек, обладающих определённой подвижностью.

Имея дом на свайно-винтовом фундаменте, можно без особых затрат сделать пристройку. Это удобно, когда ошиблись с планировкой или первоначально не было достаточно средств на строительство здания большей площади.

Требования к грунту

Для некоторых видов грунтов рекомендуется именно свайно-винтовой тип основания. Он подходит практически для всех видов, кроме крупнокаменистого грунта. Предпочтителен на песчаных, суглинках или заболоченных местностях, на которых невозможно установить ленточный фундамент.

Забирка свайно-винтового фундамента
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта и проектирования фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Скорость процесса

Если необходимо построить здание в сжатые сроки, то свайно-ленточный фундамент – лучший выбор. Во-первых, быстро и просто возводится само основание. Во-вторых, после его выполнения нет необходимости ожидать окончательного утверждения и усадки, как при бетонной технологии, которая потребует приостановить работы приблизительно на месяц. Сразу после организации основания можно приступить к возведению стен.

Преимущества технологии

Технология достаточно простая, все этапы могут выполнить несколько человек, обладающих навыками подобных работ. Опытным мастерам на возведение фундамента под небольшое здание необходимо всего пару дней.

Процесс не требует серьёзных земляных работ, а также использования:

  • крупных транспортных средств для доставки материалов;
  • специализированных установок для замешивания бетонной смеси.

Как правило, для обвязки свайной конструкции используют пиломатериалы, монтаж которых также не сложен.

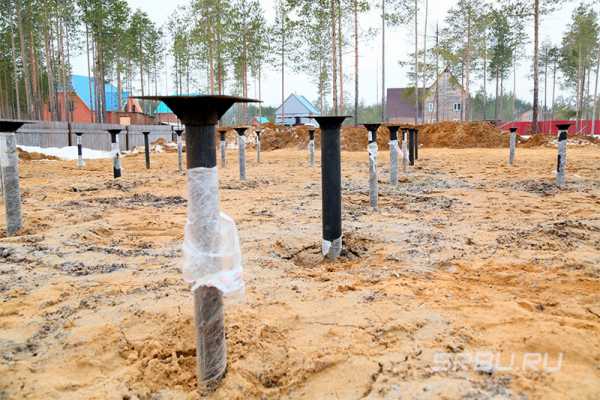

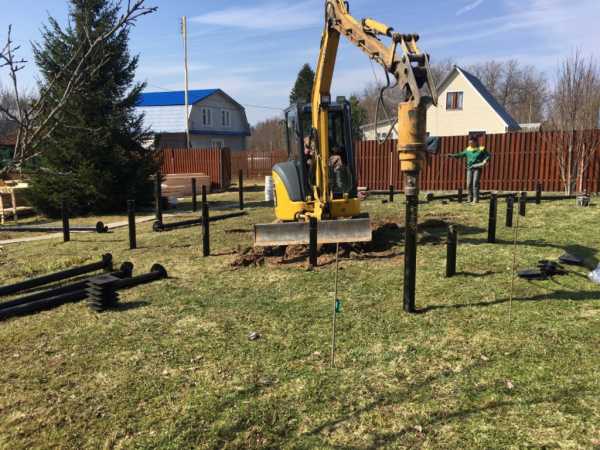

Установка свай под фундамент

Технология установки винтовых свай позволяет осуществлять работы в холодное время года. Проводятся специальные расчёты, определяющие глубину загона свай в конкретной местности, она должна быть ниже уровня промерзания почвы. Достаточная устойчивость грунта к пучению в морозы на расчётной глубине позволяет устанавливать винтовые сваи в землю в это время.

Ещё несколько плюсов

Оценивая фундамент на винтовых сваях, его минусы и плюсы, следует сказать, что количество положительных факторов гораздо больше числа отрицательных. Явные преимущества объясняют растущую популярность винтовых свай в частном строительстве:

  1. Допустимость организации на подвижных почвах или сложнорельефных поверхностях. Можно устанавливать на участке с уклоном до 8 м.
  2. Экономия времени и средств. Стоимость материалов и работ для свайно-винтового фундамента меньше в 5 раз по сравнению с ленточным аналогом, и в 3 раза относительно плиточного (для зданий одинаковой площади).
  3. Возможность получить сухой и тёплый пол без дополнительных работ. Построенное на сваях здание располагается выше уровня земли, что защищает от проникновения влаги, предотвращает гниение пола.

При этом основание на сваях не проигрывает бетонному фундаменту по сроку службы. Построенная по всем правилам конструкция прослужит не менее 50 лет.

Недостатки

Несмотря на многочисленные достоинства, есть несколько недостатков, которые необходимо учитывать:

  1. Трудности при организации подвального помещения. Понятно, что особенности конструкции не предполагают наличие боковых стен, поэтому устройство подвала потребует дополнительных работ и средств.
  2. Не подходит для горной местности. Каменная почва не позволит проникнуть сваям на требуемую глубину.
  3. Опытные специалисты считают, что подобное основание подходит для укрепления только одноэтажных каркасных построек.

Отрицательных моментов может быть больше, если неправильно выполнить расчётные, строительные работы, а также применять некачественные материалы.

Подробнее о преимуществах и недостатках свайно-винтового фундамента рассказывают в этом видео:

Как правильно выбирать сваи

Важно учитывать ряд факторов:

  • наличие и качество антикоррозионного покрытия, определяющее период эксплуатации;
  • проварка сварного шва на всю глубину, он удерживает трубу от разрыва при внедрении в грунт.

Некоторые производители в целях удешевления своего товара экономят на покрытии, материалах для сварки.

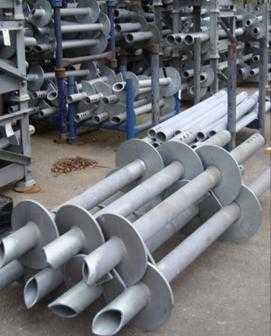

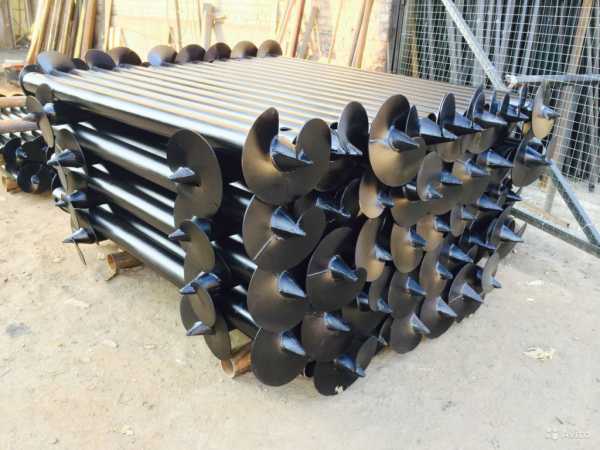

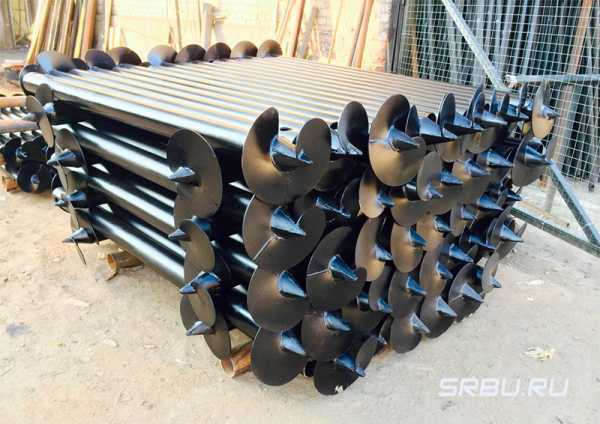

Винтовые сваи для фундамента

В специализированных организациях выполняют расчёты по определению точных размеров и количества свай с учётом местного грунта. Для частных объектов в основном используются трубы длиной до 3-х м и диаметром 57-133 мм.

Это может быть интересно! В статье по следующей ссылке читайте про реконструкцию фундамента винтовыми сваями.

Нюансы процесса

Технология возведения домов на винтовых сваях не стоит на месте и применяется во всём мире. Только учитывая все особенности фундамента из винтовых свай, плюсы и минусы его возведения, можно получить качественный результат:

  1. Необходимо правильно рассчитать точную длину труб в зависимости от вида грунта, глубины его промерзания в зимнее время, величины снежных масс.
  2. Добиться необходимого углубления свай с помощью специальной техники или вручную, для этого потребуется не менее 2-х человек.
  3. Сваи должны входить в землю строго по вертикали.
  4. Для большей устойчивости в полость трубы рекомендуют заливать бетон.

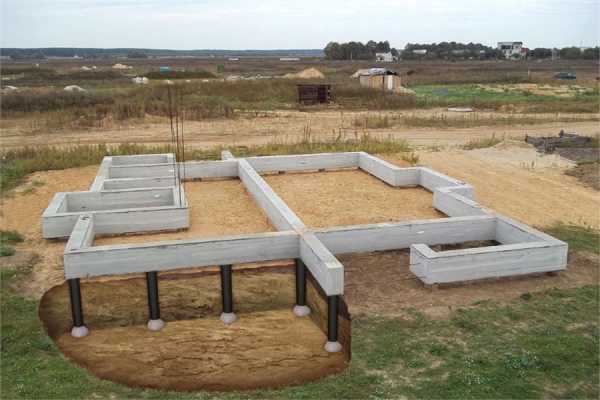

  5. Объединение отдельно стоящих свай ростверком увеличивает устойчивость при пучении грунта в сильные морозы. Ростверк - это усиление верхней части фундамента, равномерно распределяющее нагрузку по всем сваям.
  6. Для деревянных домов трубы устанавливают через каждые 2-2,5 м. Предполагая использовать более тяжёлые материалы, выдерживают расстояние 1,5-2 м.

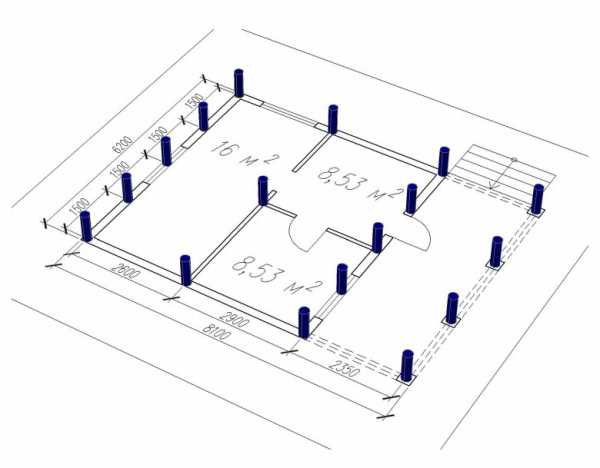

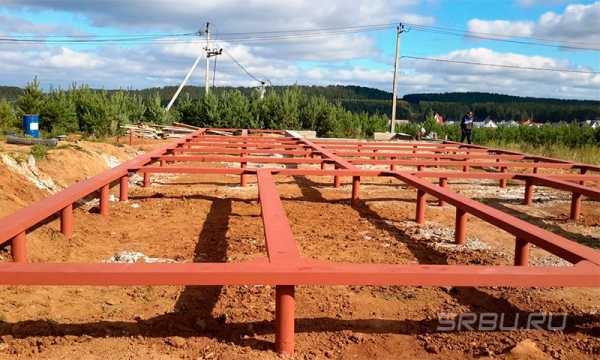

Проект свайно-винтового фундамента

Некоторые специалисты не советуют строить жилой дом на свайно-винтовом основании, считая его более подходящим для небольших дачных домиков и хозяйственных построек. Но практика доказывает, что фундамент, выполненный по всем правилам, является надёжной основой для достаточно массивных домов.

Сравнение с другими вариантами

Только зная все достоинства и недостатки свайно-винтовой конструкции, а также особенности ленточного фундаментами с плюсами и минусами технологии возведения и эксплуатации здания, укреплённого на нём, можно сделать правильный выбор. Ленточное основание характеризуется:

  • возможностью мелкого заложения на сухих, не поддающихся пучению грунтах;
  • удобным обустройством погребного пространства;
  • возможностью всё сделать своими руками;
  • требуется определённое время на полное отверждение бетонного раствора;
  • используется для укрепления кирпичных и бетонных зданий;
  • существенным увеличением затрат для районов с сильным промерзанием грунта.

Следует отметить, что обустройство ленточного основания в холодное время года сопровождается увеличением трудоёмкости и средств.

Ленточное основание

Существует ещё несколько видов фундаментов, основанных на использовании свай, которые популярны в индивидуальном строительстве.

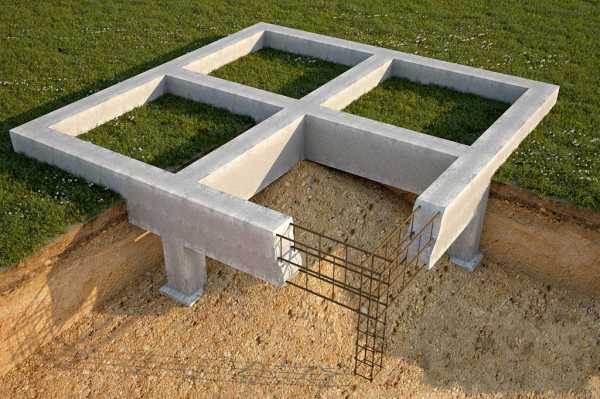

Свайно-ленточная конструкция

Наиболее продвинутым вариантом считается свайно-ленточный фундамент, плюсы и минусы которого отражают его эффективность в самых сложных случаях:

  • для здания из кирпича или железобетонных конструкций;
  • подвижные пучинистые почвы;
  • грунтовые воды, высокая влажность;
  • сложный рельеф, наличие уклона.

Свайно-ленточный фундамент

Сваи устанавливаются на глубину до 2,5 м, что обеспечивает повышенную надёжность и устойчивость основания дома.

Сваи из железобетона

Строительство дома в местностях с проблемным грунтом, включая прибрежные зоны, крутые склоны, торфяники, глубокое промерзание, производится на фундаменте на жб сваях, плюсы и минусы его следующие:

  • проектные работы отличаются сложностью и должны выполняться профессионалом;
  • позволяет получить максимально возможную устойчивость и жёсткость фундамента;
  • подходит для тяжёлых зданий;
  • высокая стоимость материалов и работ;
  • использование специализированной техники.

Сваи из железобетона

Длина ж/б свай доходит до 11-и м. В частном строительстве применяются элементы длиной около 3-х м, которые весят не менее 700 кг.

Дом на свайно-винтовом фундаменте
Это может быть интересно! В статье по следующей ссылке читайте про ремонт фундамента дачного дома.

Заключение

Рассматривая все перечисленные варианты, можно сделать вывод: для каркасного строительства идеально подойдет винтовой фундамент: плюсы и минусы, цена работ и материалов находятся в оптимальном соотношении. Но окончательное решение следует принимать после тщательного изучения грунта, его состава, структуры и глубины промерзания.

m-strana.ru

Преимущества и недостатки свайно-винтового фундамента



Для обеспечения зданиям надежности, долговечности и устойчивости, нужно правильно проектировать и строить фундамент, чтобы он мог выдерживать нагрузки не только в спокойном состоянии, но и при нестандартных ситуациях, которые могут случаться на местности. Если сейсмическая активность является достаточно высокой для того, чтобы колебания ощущались на земле, то и фундамент должен быть соответствующим.


Поэтому предварительно проводится геологическая разведка местности. Фундамент на винтовых сваях обладает хорошими характеристиками и может выдерживать повышенные нагрузки, которые встречаются в местах стыка литосферных плит. Кроме того, с ним будет легко работать, так как процесс установки довольно прост и не отнимает много времени.

Преимущества и недостатки винтовых свай


Перед тем, как принимать решение о проведении каких-либо работ, человек обязательно должен определиться, какие преимущества он получает, если выберет определенный метод. Так что стоит сразу изучить все основные рабочие моменты, чтоб максимально подготовиться к процессу выбора и делать его осознанно. Фундамент на винтовых сваях имеет минусы и плюсы, которые можно изложить в виде такого списка:


1.    Преимущества:



  • •    невысокая стоимость, которая будет составлять всего 40-55% от стоимость полностью бетонного фундамента аналогичного масштаба;
  • •    быстрый процесс установки, не требующий соблюдения технологических пауз;
  • •    возможность проводить работы на абсолютно любых типах местности, в том числе и на заболоченных почвах, где обычный фундамент будет неприменим;





  • •    по заверения изготовителей сваи имеют долговечность не менее полутора столетий, что заметно опережает любые другие варианты фундаментов;
  • •    для работы со свайным фундаментом не нужна землеройная техника, которая произведет предварительное выравнивание поверхности земли под застройку;
  • •    устанавливать сваи можно в любой сезон, независимо от погоды и температуры на улице, так что стройка может быть начата когда угодно;
  • •    прочность на осевую нагрузку составляет около 20 тонн на каждую сваю и может быть увеличена при помощи повышения ширины лопастей сваи;
  • •    можно легко пристраивать к готовым объектам дополнительные комнаты без необходимости переделывать фундамент и рыть новый котлован под него;
  • •    при работах не страдает целостность грунта, так что сейсмически активные зоны не получают дополнительный раздражитель, расшатывающий их;
  • •    фундамент можно ремонтировать, если его составные части пришли в негодность и не могут далее исполнять свои функции;
  • •    здание может быть возведено над фундаментом сразу после завершения монтажа свай, так как не нужно ждать, пока застынет раствор.







Недостатки:



  • •    невозможность проведения работ на каменистых и скальных грунтах, так как попросту не получится ввинтить сваи в грунт без их деформации;
  • •    необходимость проведения антикоррозийной обработки металла;
  • •    невозможность определить повреждения подземной части сваи.


Так что свайный фундамент и винтовые сваи имеют много положительных качеств, но и не лишены недостатков, с которыми придется считаться.

Особенности конструкции


Винтовые сваи под фундамент представляют собой стальные одношовные трубы, получаемые при помощи закручивания проката и его последующее сварки. Внизу трубы приварена спиралеобразная лопасть, позволяющая вкручивать изделие в землю на необходимую глубину.



Покрывается конструкция двумя слоями специального состава на основе эпоксидной смолы. Это вещество предназначено для герметизации внутреннего материала и защиты металла от коррозии и других разрушающих факторов. Глубина вкручивания свай в землю может доходить до двух метров, поэтому они должны быть хорошо подготовлены к эксплуатации в столь неблагоприятных условиях.




Сваи винтовые для фундамента своими руками можно увеличивать в длине, но только используя в качестве промежуточного звена специальную муфту. Удлинять изделие без муфты категорически запрещается, так как это опасно для устойчивости будущей постройки.

Технология работы


Фундамент дома на винтовых сваях монтируется в следующей последовательности:



  • Проводится разметка свайного поля, чтобы можно было подсчитать необходимое количество изделий, которые понадобятся для возведения здания.
  • Сваи вкручивают в грунт по заранее размеченной схеме. Если грунт слишком твердый - предварительно используют бур, который расчищает путь для сваи.
  • Далее все сваи выставляются по уровню и заливаются раствором для укрепления.


При необходимости можно провести ремонт фундамента винтовыми сваями, который будет подразумевать, что под здание внесут свайное поле, которое сможет оптимально удерживать на себе строение и позволит прослужить ему еще несколько десятилетий.


Очень интересно проходит замена фундамента на винтовые сваи, когда при помощи уникального оборудования специалисты в буквальном смысле поднимают дом, готовят под ним свайное поле, а затем ставят на место все здание целиком. Благодаря использованию специальных средств целостность стен при этом никак не пострадает, так что не придется перекладывать их заново.


Цена винтовых свай под фундамент будет составлять незначительную сумму, хотя итоговый результат зависит от выбранной марки. При крупной оптовой партии можно получить хорошую скидку, так что лучше сразу рассчитать необходимое количество свай.

promplace.ru

плюсы и минусы. Советы по выбору и сфере применения

Винтовые сваи – это стальные трубы, заканчивающиеся лопастью и заостренным наконечником. Их подобно винтам вкручивают в грунт.

Важной частью сваи является именно наконечник, так как он выполняет сразу несколько функций:

  • является опорной частью сваи;
  • переносит нагрузку на грунт;
  • препятствует вытеснению сваи из промерзшего грунта во время зимнего пучения.

С проблемой из последнего пункта чаще всего сталкиваются при строительстве легких деревянных конструкций, применяя сваи небольшой длины. Единственной возможностью избежать встречи с вспученными грунтами является заглубление фундамента дома ниже линии промерзания в регионе строительства.

Где применяют винтовые сваи?

Быстровозводимые недорогие основания для легких каркасных построек – вот где используются винтовые сваи, плюсы и минусы которых рассмотрим чуть ниже, а пока разберемся с их типоразмерами.

Под какой дом какие сваи?

Для индивидуального строительства чаще всего используют следующие типы свай: СВ89х250, СВ108х300, СВ133х350. Расшифровывается эта аббревиатура, как свая винтовая с диаметром ствола 89 (108, 133) и с диаметром винтовой лопасти 250 (300, 350).Чем меньше радиус трубы, тем меньшие нагрузки можно доверять ей. Если речь идет о легких ограждениях и мелких садовых постройках, то подойдет 76-миллиметровая свая; о верандах, беседках и кирпичных заборных столбах – 89 мм; о небольших каркасных или бревенчатых домах – 108 мм. Ну и, наконец, если запланирована постройка просторного деревянного дома или даже из пеноблока, то для такого случая нужны сваи с диаметром ствола не меньше 133 мм.

Как и все строительные материалы, имеют винтовые сваи отзывы отрицательные, но они продиктованы больше не непригодностью или ненадежностью такого вида фундамента, а неправильным применением. Любое строительство требует профессионального взгляда и как минимум консультации, а как максимум - точного детального расчета всех конструкций и нагрузок.

Винтовые сваи: плюсы и минусы

Возведение фундамента на винтовых сваях имеет много преимуществ, таких как:

  • их быстро и легко монтировать, так как они не требуют предварительного бурения и бетонирования;
  • заниматься ввинчиванием свай можно круглогодично;
  • для них абсолютно не страшен сложный рельеф, насыпные грунты;
  • они выпускаются серийно на заводах, а значит, их стоимость намного ниже, чем у традиционных видов фундамента;
  • их можно многократно вкручивать и выкручивать;
  • они обладают хорошей устойчивостью к зимним грунтовым пучениям.

Рассматривая винтовые сваи, плюсы и минусы этих конструкций, нельзя не упомянуть о том, что из года в год они становятся все более популярными. А иногда бывают такие ситуации, что без них и вовсе не обойтись.

В противовес всему, что сказано про винтовые сваи, минусы рассмотрим, которые они имеют по сравнению со своими бетонными "братьями": они имеют меньший срок службы из-за подверженности коррозии во влажной среде грунта, особенно если их производитель использует некачественные материалы и методы обработки.

Вообще, срок эксплуатации свай зависит от многих параметров, которые должны соблюдаться: от толщины и марки стали, от того, насколько профессионально выполнен шов, соединяющий ствол с лопастью, от качества антикоррозийных покрытий и от минерального состава грунтов. Если есть желание приобрести качественные изделия, то необходимо требовать все паспорта, сертификаты и документы, подтверждающие проведение и результаты всех надлежащих испытаний.

В зависимости от того, как эксплуатировать винтовые сваи, плюсы и минусы могут проявиться в большей или меньшей степени. Например, если сваю использовать как способ заземления, то она скорее разрушится и заржавеет, потому то в случае обрыва нулевого проводника ток потечет непосредственно через тело конструкции. Могут получить винтовые сваи отзывы отрицательные в том случае, если дом построен в радиусе 50 метров от электростанции или вышек сотовой связи. В такой местности в грунтах наблюдается явление, именуемое блуждающим током, который ускоряет электрохимическую коррозию.

Типы винтовых свай

В зависимости от того, какие используются винтовые сваи, плюсы и минусы, отзывы о них могут разниться. Существует их 2 разновидности: со сварным наконечником и с литым (в этом случае свая представляет собой цельную конструкцию). Второй вариант дороже, но надежней, ведь сварной шов является самым уязвимым местом изделия.

Практически все отрицательные отзывы относятся именно к сварным сваям, потому что они, как правило, изготавливаются в кустарных условиях с несоблюдением стандартов и ГОСТов.

Как правильно выбрать сваи?

Использовать сварные можно в том случае, если нужно соорудить незначительные конструкции вроде ограждений и хозяйственных построек. В остальных случаях следует отдавать предпочтение литым, выполненным из оцинкованной трубы. Антикоррозийная обработка лопасти не решит проблемы, потому что во время ввинчивания трение настолько высоко, что все покрытия легко стираются.

Чтобы не разочароваться в винтовых сваях, приобретать их следует только у проверенных поставщиков, в качестве товара которых вы уверены.

fb.ru

Винтовые сваи - область применения и особенности

В последнее время рынок буквально пестрит предложениями о строительстве домов на основе свай винтового типа. Но многие не понимают, что это такое, а зачем нужно и преимущества такого основания.


Винтовые сваи. Применение.

Вообще, основания на сваях применяются в условиях слабого и неустойчивого грунта. Для того чтобы фундамент был устойчив, используют специальные столбы (сваи) из железобетонного материала, их вкапывают в грунт на такую глубину, на которой грунт имеет характеристики прочного основания. Иногда глубина установки может превышать 20 метров – это целиком зависит от грунта.

Но возведение такого фундамента может оказаться весьма затратным для домов индивидуального пользования также невыгодными станут такие основания на заболоченных и обводненных территориях. При этом качество и срок службы такого фундамента будет целиком зависеть от добросовестности строителя и изменений гидрогеологического характера. Именно в таких ситуациях оправданно применение винтовых свай.


Винтовые сваи Внешний вид



  1. Столб, он же ствол. Обычно имеет вид трубы из стали, диаметр которой не может быть меньше 57 мм и не должен превышать 325 мм. Длина сваи может достигать от 1,5 м – 11. В нижней части трубы имеется лопасть, а наверху оголовок из стали, он применяется при использовании ростверки. Именно на оголовке располагается надземный сектор здания.

  2. Диаметр лопастей варьируется от 250 мм до 800 мм. Её размер напрямую зависит от характеристик грунт и предполагаемой массы здания.

Увеличенная площадь опоры и большое сопротивление грунта, который в процессе закрутки уплотняется между лопастями — все это повышает устойчивость винтовой сваи к большим нагрузкам. При этом нагрузка, подаваемая на саму почву минимально, воздействует на неё, ровно с той силой, которую она в состоянии выдержать. Для предотвращения окислительных процессов, в том числе в целях преодоления ржавчины – трубу засыпают смесью из песка и бетона. Все параметры винтовых свай подробно и внимательно рассчитываются специалистом, ведь малейший просчет может повлечь негативные последствия вплоть до обрушения возведённого здания.

Механизм установки свай винтового типа находится в зависимости от их параметров. Если они устанавливаются для строительства одноэтажного здания или домов каркасного, сборного типа то их можно ввинчивать вручную. Для этого используется специальный ручной бур. Для погружения опор среднего класса иногда используют гидровращатель, а винтовые сваи большой длины устанавливаются с использованием специальных технических средств.

Вообще, технология использования винтовых свай для укрепления сооружений используется уже далеко не первый год. Например, они применяются для укрепления сооружений с малой опорной площадью, подвергающиеся воздействию порывов ветра и многих других, один из ярких примеров – билборд.

Часто винтовые сваи с увеличенной площадью лопастей находят применение в строительстве зданий специального назначения, а также в некоторых видах грунтов. Например, при помощи винтовых свай строятся пирсы, мосты и вахтовые поселки.


Преимущества винтовых свай

Плюсы:



  • Широкий спектр применения стальных свай на грунтах любого вида, кроме скального и крупнообломочного.

  • Минимально воздействует на грунт, поэтому может использоваться на слабых и неустойчивых грунтах.

  • Высокая сейсмоустойчивость.

  • Вероятность применения свайных опор без нарушения целостности грунта, т. е. на его поверхности – это позволяет сохранить гумус (плодородный слой почвы) и зеленые насаждения.

  • Винтовые сваи не ограничивают рамками времен года и климатическими условиями.

  • Есть возможность установки винтовых свай без привлечения тяжеловесной строительной техники, что облегчает строительство пионерных баз и пристроек к уже построенным зданиям.

  • Многократность применения свай.

  • Есть возможность при помощи изменений параметров конструкции увеличивать максимально допустимую нагрузку на опоры.

  • Долгий срок использования.

  • Такую сваю можно изготовить в мастерских полевого типа.

  • Обстраивать надземную часть здания можно сразу же после установки конструкции винтовых свай.

  • В сравнении с другими видами опор (буронабивные, забивные), винтовые намного экономичней по времени установки и материальным затратам.

Именно допустимость использования винтовых свай при строительстве одного-двухэтажного дома в условиях сельской или другой зеленой местности стало катализатором популярности этого вида опор.


Винтовые сваи. Минусы

Основным и практически единственным минусом является материал изделия. Однако этот недостаток может повлиять на эксплуатацию опор только в одном случае – если был выбран некачественный товар.


На что следует обратить внимание выбирая винтовые сваи:



  1. Труба должна быть новой, а толщина соответствовать установленному ГОСТу.

  2. Наличие сварочных швов указывает на плохое качество товара и брак – в дальнейшем может пострадать вся возведенная конструкция.

  3. При диаметре сваи в 108 мм толщина лопасти должна составлять 5 мм. Максимальный размер не может превышать 300 мм.

  4. Следует проверить качество сварочных швов. Если они некачественные, то при вкручивании лопасть может сломаться.

Изделие должно пройти пескоструйную обработку, в противном случае металл из которого сделана труба подвергнется коррозии.

Винтовые сваи - область применения и особенности.

home-and-garden.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
