Винтовые сваи или ленточный фундамент: Какой фундамент дешевле ленточный или свайный

Свайно-ленточный фундамент — ЗСК Интересные статьи и общая информация

Отметим, что в этой статье описывается фундамент с бетонными сваями. В последнее время за рубежом и в России набирает популярность другой вид основания — свайный ростверк. В таком типе основания на место бетона приходят винтовые сваи.

Для того чтобы жилая или промышленная постройка не потеряла прочности спустя десятилетия после возведения, необходимо грамотно выбрать тип используемого основания. В настоящее время свайно-ленточный фундамент широко используется на участках со слабым и сложным грунтом. Данная конструкция требует проведения минимального количества земельных работ, что дополнительно снижает материальные затраты заказчика.

Основные преимущества фундамента

Подобный свайный ленточный фундамент способен выдерживать большую нагрузку, а также устойчив к подвижным грунтам. К списку преимуществ также можно отнести высокую устойчивость к различным климатическим условиям. При монтаже фундамента данного типа несущие металлические стержни скрепляются с арматурой всего каркаса, после чего производится заливка его элементов бетоном. К преимуществам свайно-ленточного фундамента можно отнести:

• возможность монтажа в районах со сложными геологическими нагрузками;
• способность сохранять целостность фундамента при сильных морозах, когда происходит расширение воды в грунте;
• отсутствие просадок после набора прочности;
• широкую доступность — в настоящее время сваи для фундамента производятся из различных материалов, позволяющих заказчику выбрать оптимальный по цене вариант.

Фундамент — этапы возведения

Прежде чем начать возводить свайно-ленточный фундамент, нужно произвести очистку почвы строительного участка от верхних слоев.

Чтобы разметить будущее расположение по углам основания, согласно схеме, вбивают клинья. Необходимо, чтобы они находились за 45-55 сантиметров от края будущего основания.

Снаружи и внутри фундамента, по его границам, клинья обтягивают веревкой.

После необходимо разметить месторасположения будущих свай. Для начала отметим, что расстояние между сваями должно быть 120 —150 сантиметров.

В выделенных местах под сваи бурят скважины. Внешне, скважины должны напоминать расширяющийся к низу конус диаметром примерно 30-35 сантиметров при глубине в 175-190 см. В эти отверстия монтируют «стакан» рубероида. Этот «стакан» должен выступать, примерно на 10-15 сантиметров над уровнем грунта из каждой скважины.

В нижней части из прутков арматуры делают крючки, после в них вставляют руберойдные стаканы. Необходимо чтобы, прямая часть прутка немного выступала над гранью стакана. Получившуюся конструкцию заполняют бетонным раствором, хорошо трамбуют и в целях просушки оставляют на несколько дней.

Когда бетон полностью затвердеет, и будут готовы сваи, верхняя их часть (оголовки) обмазывается битумной гидроизоляцией. Покрытие должно быть толщиной не меньше 2-3 сантиметров. По ширине фундамент должен быть больше ширины стен ориентировочно на 10-12 см.

Далее фундамент засыпают щебнем и песком промеж сваями по всей ширине. Оптимальная ширина этого слоя 30-35 см. Сверху накладывают полосы рубероида и монтируют опалубку. Необходимая высота конструкции находиться в пределах 50-60 см. После, используя уровень, тщательно выравниванием опалубки по горизонтали смонтированых щитов, которые, в свою очередь, тщательно крепятся перед заливкой бетоном.

Из прутков арматуры варят каркас жесткости и монтируют в опалубку, объединяя отдельные его части между собой используя стальную перевязочную проволоку. Таким образом свайно-ленточный фундамент наберет необходимую жесткость. Фундамент готов!

Задачу монтажа несущих конструкций необходимо доверять только специалистам, располагающим большим опытом в сфере обустройства фундамента. Еще до размещения свайно-ленточного фундамента следует провести комплекс инженерно-геологических исследований, чтобы определить состав и особенности грунта, вычислить глубину, на которую будут заложены несущие конструкции.

Сегодня с помощью ленточного фундамента решается проблема размещения одно- и многоэтажных построек на подвижных и насыщенных влагой грунтах.

Читайте также:

• Что такое фундамент с ростверком
• Какова стоимость свайно-винтового фундамента
• Фундамент для дома из пеноблоков
• Фундамент под баню

Ленточный фундамент на винтовых сваях: пошаговая инструкция

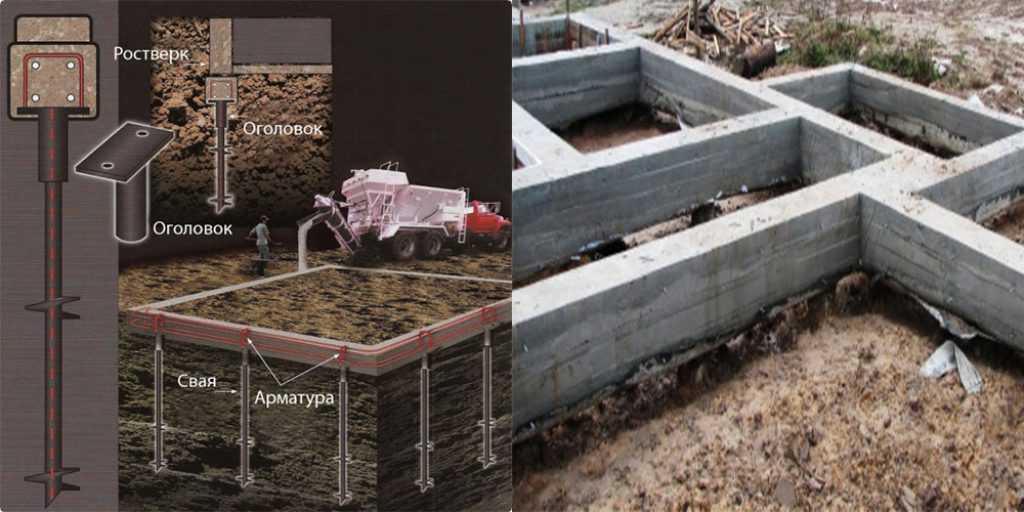

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Содержание

1. Ленточный фундамент на сваях: плюсы и минусы
2. Ленточный мелкозаглубленный фундамент на винтовых опорах
3. Разновидности ленточного фундамента
4. Висячий фундамент на винтовых сваях
5. Расчет ленточно-винтового фундамента
6. Расчет винтовых свай
7. Расчет монолитной фундаментной ленты
8. Ленточно-винтовой фундамент: пошаговая инструкция
9. Алгоритм возведения комбинированного фундамента следующий:
10. Подготовка участка
11. Устройство свайного поля
12. Монтаж опалубки
13. Создание армирующего каркаса
14. Связка свайного и ленточного фундамента
15. Заливка монолитной ленты
16. Гидроизоляция и утепление свайно-ленточного фундамента

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Дом из бруса

23.49%

Дом из кирпича

17.51%

Бревенчатый дом

13.6%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.82%

Дом из оцилиндрованного бревна

3.44%

Монолитный дом

3.97%

Дом из пеноблоков

3.92%

Дом из сип-панелей

3.28%

Проголосовало: 3780

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.

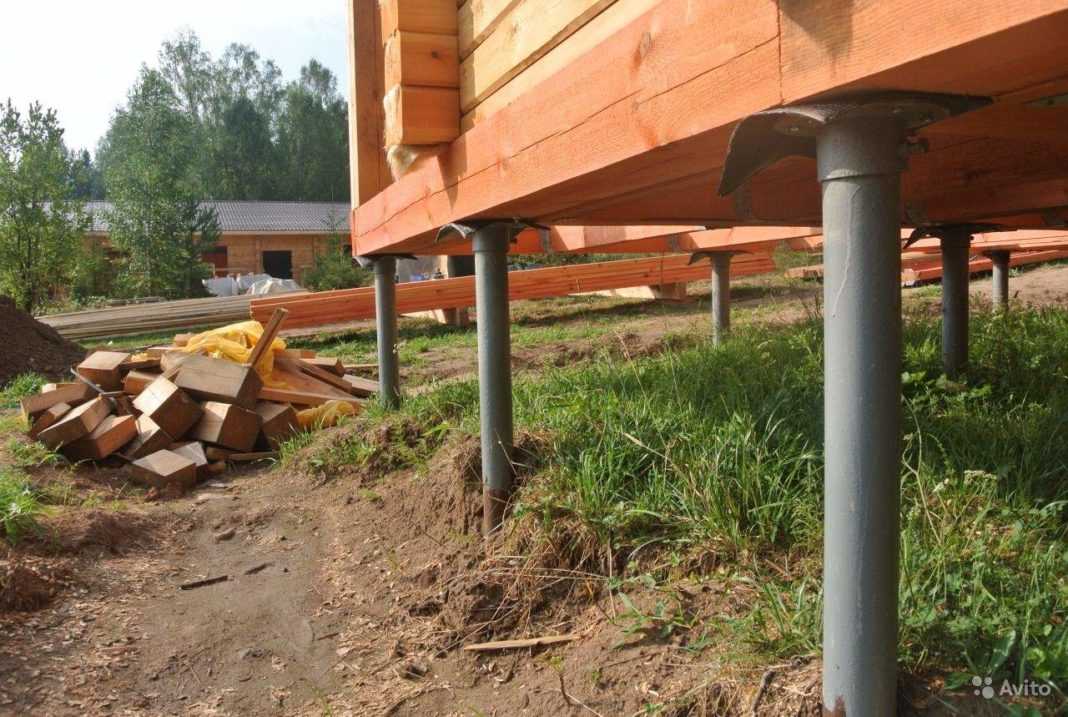

3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.



Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор



Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:





Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

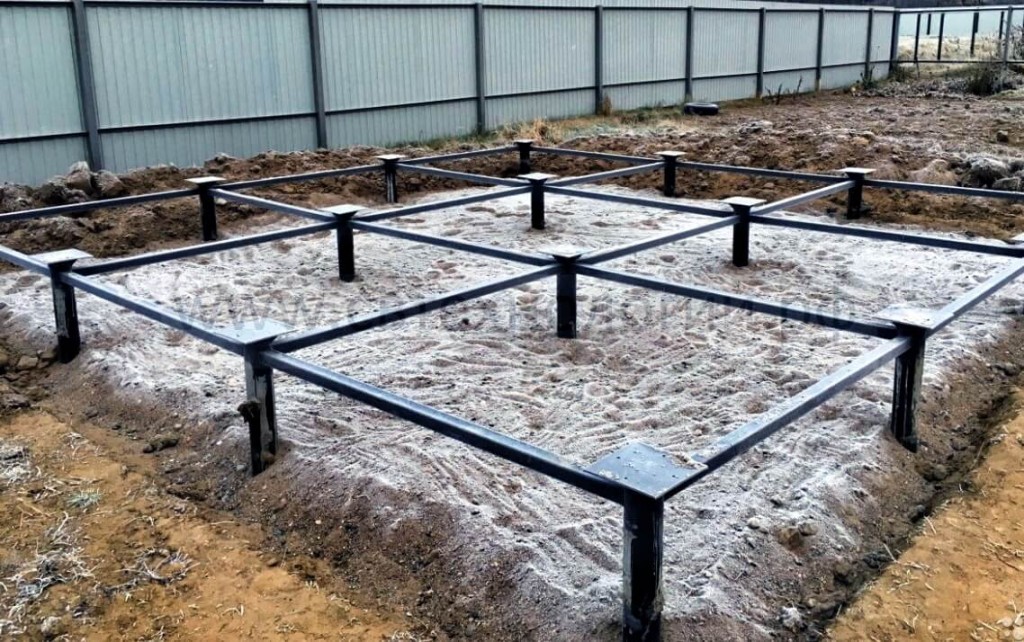

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.



Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

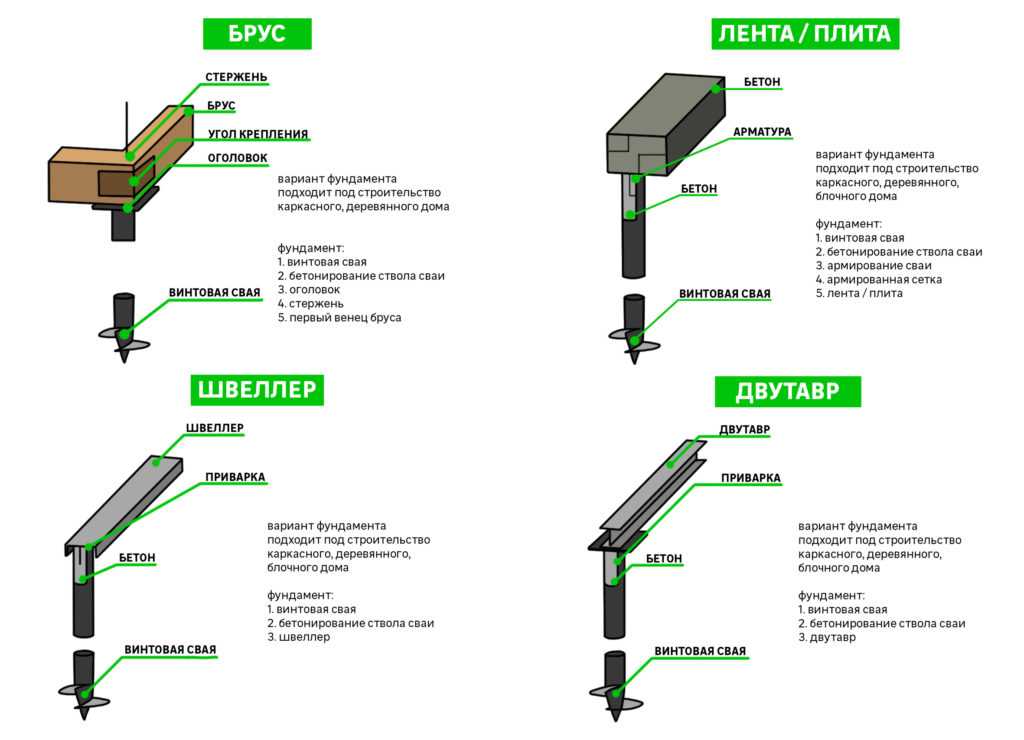

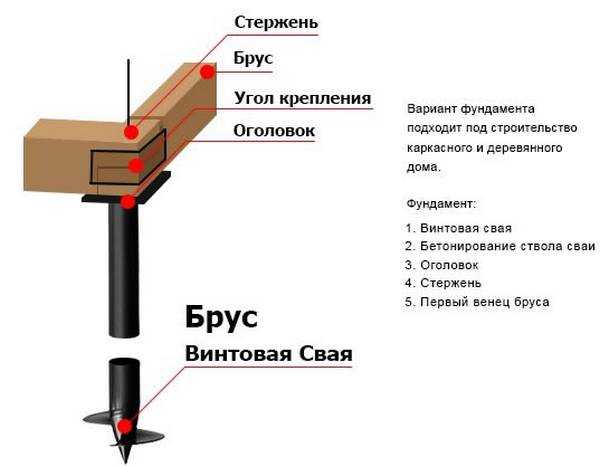

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.



Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору:

Винтовые сваи. Типы фундаментов

Как и в случае любой большой команды, бизнеса или отношений, прочный фундамент является ключом к долгосрочному успеху любого здания. Для подрядчиков, архитекторов и инженеров понимание того, какой фундамент лучше всего подходит для вашего здания, является важной частью ваших проектных и строительных работ. Компания IDEAL Foundation Systems, ведущий производитель винтовых фундаментных систем, рассмотрит некоторые из наиболее распространенных форм фундаментов.

Глубокие и мелкие фундаменты

Большинство зданий опираются на один из двух типов фундамента: неглубокий или глубокий. Отличительной особенностью этих двух фундаментов является, конечно же, глубина, на которую заливается или закладывается фундамент. Неглубокие фундаменты, также называемые широкими или открытыми фундаментами, могут быть сделаны на глубине почвы до трех футов. И наоборот, глубокие фундаменты необходимо делать на глубине 60-200 футов. Два фундамента используются в зависимости от предполагаемого размера, высоты и веса здания. Неглубокие фундаменты, естественно, используются для небольших и легких зданий, в то время как глубокие фундаменты необходимы для более тяжелых, высоких и больших зданий. В рамках этих видов фондов существует множество конкретных типов фундаментальных систем.

Индивидуальные фундаменты

Возможно, один из самых простых фундаментов, индивидуальный фундамент также является одним из самых распространенных. Этот фундамент создает ряд колонн, которые заканчиваются основанием, сделанным из прямоугольного бетонного блока. Инженеры должны определить размер опоры, взглянув на оценку общей нагрузки на колонну и разделив ее на безопасную несущую способность грунта. Это говорит инженеру, насколько большой должна быть стопа и насколько глубокой она должна быть.

Плотные фундаменты

Плотные фундаменты, обычно называемые матовыми фундаментами, используются, когда зданию требуется подвал. Весь цокольный этаж служит фундаментом здания. Это позволяет распределить вес здания по всей его площади, гарантируя равномерное распределение веса и предотвращая смещение и неисправности. Он получил свое название из-за того, что бетонный плот, кажется, плавает на ложе из почвы. Сплошные фундаменты идеально подходят для зданий, расположенных на рыхлой или слабой почве, потому что стропила помогают распределить вес.

Фундамент с винтовыми сваями

Винтовая свая представляет собой разновидность системы глубокого фундамента. Винтовая свая по существу использует гигантский винт для бурения земли и укоренения в слое более прочного, плотно утрамбованного грунта. Часто эти винтовые сваи армируют кожухом из цементного раствора или бетона, чтобы они не смещались в почве. Поскольку они так глубоко вбиты в землю, они могут выдерживать огромные веса на относительно небольших платформах. Винтовые сваи являются предпочтительной системой фундамента, когда на строительной площадке есть слой слабого грунта на поверхности. Эти рыхлые, слабые слои не могут выдержать вес здания, поэтому винтовая свая встраивается в более прочный слой. Винтовые сваи могут выдерживать гораздо большие нагрузки, чем отдельные фундаменты.

Система фундаментов STELCOR® компании IDEAL Foundation Systems

Мы создали систему фундаментов STELCOR® как идеальный способ быстро и легко добавить прочный и адаптируемый фундамент к вашему следующему строительному проекту. Эта система не удаляет грунт, может быть установлена ​​в местах с высоким уровнем грунтовых вод, для закрепления сваи используется цементный раствор, и она значительно более рентабельна, чем другие свайные системы. Свяжитесь с нами сегодня, чтобы узнать больше о винтовых сваях STELCOR.

Фундаменты на винтовых сваях. Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 23 ноя 2022

См. вся история

1 Введение 2 Устройство фундамента на винтовых сваях 3 Применение винтовых свай 4 Преимущества винтовых свай 5 Статьи по теме Проектирование зданий Wiki 6 Внешние ссылки

Фундамент на винтовых сваях представляет собой тип свайного фундамента со спиралью возле носка сваи, чтобы сваи можно было ввинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Винтовая свая может иметь более одной спирали (также называемой винтовой) в зависимости от использования и грунтовых условий. Как правило, указывается большее количество спиралей, если требуется более высокая нагрузка или встречается более мягкий грунт.

Установка фундамента на винтовых сваях требует значительно меньше времени и оборудования и обычно стоит меньше, чем установка стандартного бетонного фундамента. В зависимости от размера свай, для установки можно использовать оборудование разного размера, в том числе ручные машины. Во многих случаях для установки стального фундамента на винтовых сваях требуется только одна машина. Винтовая свая устанавливается с гидроприводом крутящего момента.

Фундаменты на винтовых сваях являются предпочтительным выбором для ряда отраслей промышленности. Хотя изначально они были разработаны для морской отрасли, теперь они используются в железнодорожном, автомобильном, телекоммуникационном и гражданском строительстве. Винтовые сваи могут выдерживать большие нагрузки на растяжение и сжатие, поэтому их часто используют для мачт, знаков и подпорных конструкций.

Преимущества могут включать:

• Простота установки (используется меньше машин и меньше времени).
• Более быстрая установка.
• Меньший углеродный след.
• Нет необходимости вывозить землю с участка.
• Возможность установки в непосредственной близости от существующих конструкций.
• Простота снятия, когда он больше не нужен.

• Буронабивные сваи.
• Кессон.
• Опорная балка.
• Коффердам.
• Шнековые шнековые сваи.
• Сваи забивные.
• Сваи концевые.
• Фундаменты.
• Фундаменты.
• Фундаменты геотермальные свайные.
• Земляные работы.
• Грунтовый анкер.
• Цементирование в гражданском строительстве.
• Микросваи.
• Подложка фундамента.
• Крышка ворса.
• Свайные фундаменты.
• Сплошной фундамент.
• Стена с секущимися сваями.
• Шпунтовые сваи.
