Винтовой насос ОНВ

Насос винтовой ОНВНасосы винтовые ОНВ

Эти насосы предназначены для перекачивания продуктов различной вязкости и химической активности с температурой не выше 90°С.

Основные перекачиваемые продукты: сливки, кисломолочные продукты, сметана, кефир, диетический творог, майонез и др.

На насосах серии ОНВ установлены торцевые уплотнения валов сильфонного типа. По желанию Заказчика возможно изготовление насосов с плавной регулировкой подачи – механическим мотор-вариатором или частотным преобразователем.

Все узлы и детали, контактирующие с продуктом, изготавливаются из материалов, допущенных для контакта с пищевыми продуктами Минздравом РФ. Марка и состав резиновой смеси обоймы (статора) определяется типом перекачиваемого продукта.

Одновинтовые насосы серии ОНВ имеют гигиеническое заключение Министерства здравоохранения РФ и сертификат соответствия Госстандарта России.

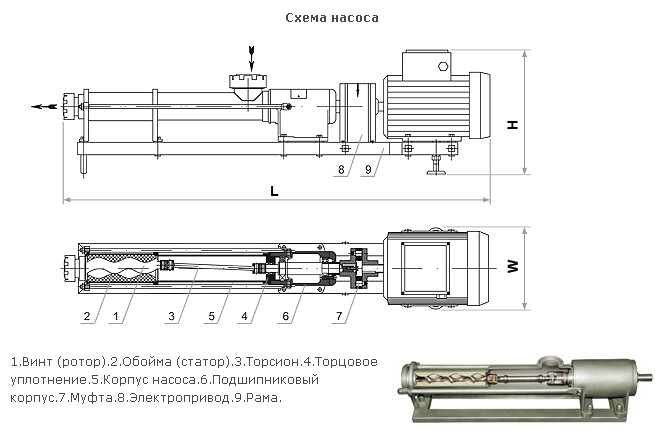

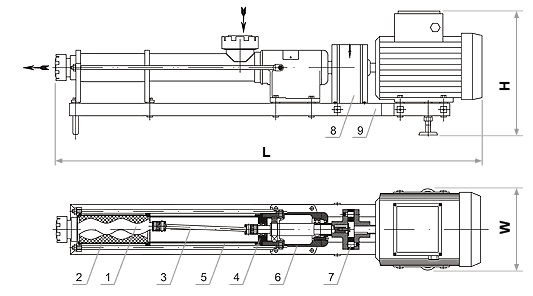

1.Винт (ротор).

2.Обойма (статор).

3.Торсион.

4.Торцовое уплотнение.

5.Корпус насоса.

6.Подшипниковый корпус.

7.Муфта.

8.Электропривод.

9.Рама.

Преимущества:

Создают высокое давление;
Отсутствие клапанов;
Возможность работы как дозатора;
Перекачка продуктов с включениями, в том числе абразивными;
Перекачивают без пульсации;
Высокая всасывающая способность;
Простота в обслуживании и эксплуатации;
Надежность и долговечность.

Характеристика		Марка насоса
		ОНВ1			ОНВ2
		Тип 00	Тип 01	Тип 02	Тип 00	Тип 01	Тип 02
Производительность, м3/час (не менее)		0. 7	0.9	1.5	1.6	2.0	3.0
Давление нагнетания, МПа (м) (не менее)		0.5 (50)			0.5 (50)
Электро- двигатель	Мощность, кВт	1.1			1.1	1.5	2.2
	N, об/мин	750	1000	1500	750	1000	1500
	Напряжение, В	380			380
Диаметр вх. /вых. патрубка, мм		50 / 50			50 / 50
Габаритные размеры (см. рис.)	Длина L, мм	960			1010
	Ширина W, мм	250			250
	Высота H, мм	300	280	280	300
Масса нетто, кг		55	47	40	60	50	45

Характеристика		Марка насоса
		ОНВ3			ОНВ4
		Тип 00	Тип 01	Тип 02	Тип 00	Тип 01	Тип 02
Производительность, м3/час (не менее)		2. 5	3.5	5.0	3.0	4.0	6.0
Давление нагнетания, МПа (м) (не менее)		0.5 (50)			0.5 (50)
Электро- двигатель	Мощность, кВт	1.1	1.5	2.2	1.1	1.5	2.2
	N, об/мин	750	1000	1500	750	1000	1500
	Напряжение, В	380			380
Диаметр вх. /вых. патрубка, мм		50 / 50			50 / 50
Габаритные размеры (см. рис.)	Длина L, мм	1020			1030
	Ширина W, мм	250			250
	Высота H, мм	300			300
Масса нетто, кг		63	57	53	67	60	56

Характеристика			Марка насоса
			ОНВ 6М	ОНВ-М
			Тип00
Производительность, м3/ час (не менее)			10. 0	0.55
Давление нагнетания, МПа (м) (не менее)			0.5 (50)	0.3 (30)
Электро- двигатель	Мощность, кВт		3.0	0.37
	N, об/мин		750	1500
	Напряжение, В		380	380
Диаметр вх./вых. патрубка, мм			80 / 50	35 / 35
Габаритные размеры (см. рис.)		Длина L, мм	1380	470
		Ширина W, мм	240	150
		Высота H, мм	390	170
Масса нетто, кг			90	8.5

3. В страны СНГ доставка железной дорогой, почтой или авиапочтой

Винтовые пищевые насосы ОНВ (Сметана, творог, крахмал, сливки, тесто, кетчуп)

Скачать прайс

Одновинтовые пищевые насосы серии ОНВ используются в пищевой, химической и перерабатывающей промышленности, а также при производстве напитков и косметики.
Эти насосы предназначены для перекачивания вязких продуктов (возможно изготовление насосов для химически активных сред) с температурой не выше +80°С (возможно исполнение до +105°С под заказ).
Основные перекачиваемые продукты: сливки, сметана, кефир, творог, майонез, масла и т.п. вязкие жидкости неагрессивные к материалам насоса.
Пищевые винтовые насосы серии ОНВ способны бережно перекачивать продукты не разрушая их структуру.
Уплотнение вала насоса — торцевое.
Вход/выход: молочные шайки со штуцерами под приварку трубопроводов.

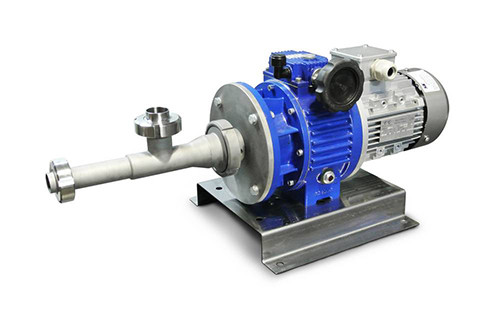

Возможно изготовление насоса с регулировкой подачи (механическим вариатором или частотным преобразователем).
Материалы проточной части: нержавеющая сталь 12Х18Н9Т и 40Х13.
Возможна установка статоров из различных эластомеров, которые выбираются исходя из свойств перекачиваемого продукта.

Также имеется возможность изготавливать насосы ОНВ с заборным бункером на входе (объем — по желанию заказчика), шнековым питателем, взрывозащищенным электродвигателем и шкафом управления и защиты (под заказ).

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг
ОНВ-М1	0,55	30	0. 37х1500	35	35	450х170х130	8,5
ОНВ-1-00	0,7	50	1.1х750	50	50	955х250х300	55
ОНВ-1-01	0,9	50	1.1х1000	50	50	955х250х265	47
ОНВ-1-02	1,5	50	1.1х1500	50	50	955х250х265	40
ОНВ-2-00	1,8	50	1. 1х750	50	50	1010х250х320	60
ОНВ-2-01	2	50	1.5х1000	50	50	1010х250х320	50
ОНВ-2-02	3	50	2.2х1500	50	50	1010х250х320	45
ОНВ-3-00	2,5	50	1.1х750	50	50	1020х250х320	63
ОНВ-3-01	3,5	50	1. 5х1000	50	50	1020х250х320	57
ОНВ-3-02	5	50	2.2х1500	50	50	1020х250х320	53
ОНВ-4-00	3	50	1.1х750	50	50	1030х250х320	67
ОНВ-4-01	4	50	1.5х1000	50	50	1030х350х320	60
ОНВ-4-02	6	50	2. 2х1500	50	50	1030х350х320	57
ОНВ-6М	10	50	3.0х750	80	50	1030х250х300	90
ОНВ 16-08	20	50	5.5х750	80	50	1750х350х350	105

ГЕНЕРАЛЬНЫЙ ПОСТАВЩИК

ПОДПИШИТЕСЬ НА НАШУ РАССЫЛКУ

РФ, 308015, г.Белгород, ул. Сумская, д.46 (2 этаж)

+7 4722 22-34-61

+7 (951) 767-67-43

[email protected]

Создание сайта — theDimm

➤

Винтовой насос ОНВ-12-00 | Заказать технологическое оборудование по ценам от производителя

Пищевое оборудование

» Оборудование

» Пищевые насосы

» Винтовой насос

» Насос ОНВ-1-00

Винтовой насос ОНВ-12-00

Цена по запросу

Категория: Винтовой насос

Наши преимущества

Многолетний опыт

Широкий ассортимент

Выгодные цены

Высокое качество

Собственная производственная база

Характеристики
Доставка и оплата
Популярные товары
Отзывы

Давление, бар	6
Производительность, м3/ч	9
Вход, DIN	80
Выход, DIN	80
Привод, кВт	5,5
Обороты, об/мин.	750

Наши покупатели могут оплатить продукцию по безналичному расчету от какой-либо фирмы или через банковское учреждение от частного лица. Мы предлагаем выгодные условия кредитования и лизинга. При отсутствии необходимой для авансирования продукции суммы средств вы можете взять кредит. Эти услуги особенно актуальны для крупного бизнеса и постоянных партнеров компании «РосМаш».

Различные формы оплаты позволяют нам создать оптимальные условия для быстрых взаиморасчетов с контрагентами.

В пределах Московской области товар доставляется попутно нашим транспортом. Доставка в регионы возможна посредством грузоперевозчиков.

Вы оплачиваете продукцию, дожидаетесь уведомления о готовности к отгрузке и можете заказывать услуги подходящей транспортной компании для грузоперевозки. Рекомендуем определиться со способом транспортировки на стадии оформления заказа. Это позволит:

ускорить отгрузку;
оперативно получить оборудование.

Винтовой насос ОНВ-1-00

Давление, бар	4
Производительность, м3/ч	0,5
Вход, DIN	38
Выход, DIN	38
Привод, кВт	0,55
Обороты, об/мин.	750

Вернуться в раздел «Винтовой насос»

Винтовой насос ОНВ-1-01

Производительность, м3/ч	1
Вход, DIN	38
Выход, DIN	38
Привод, кВт	0,55
Обороты, об/мин.	750

Винтовой насос ОНВ-1-02

Давление, бар	4
Производительность, м3/ч	1,5
Вход, DIN	38
Выход, DIN	38
Привод, кВт	0,55
Обороты, об/мин.	750

Винтовой насос ОНВ-2-00

Давление, бар	4
Производительность, м3/ч	1,6
Вход, DIN	38
Выход, DIN	38
Привод, кВт	0,75
Обороты, об/мин.	750

Винтовой насос ОНВ-2-01

Давление, бар	4
Производительность, м3/ч	3
Вход, DIN	38
Выход, DIN	38
Привод, кВт	0,75
Обороты, об/мин.	750

Винтовой насос ОНВ-2-02

Давление, бар	4
Производительность, м3/ч	3
Вход, DIN	38
Выход, DIN	38
Привод, кВт	0,75
Обороты, об/мин.	750

Винтовой насос ОНВ-3-00

Давление, бар	4
Производительность, м3/ч	2
Вход, DIN	50
Выход, DIN	50
Привод, кВт	1,1
Обороты, об/мин.	750

Винтовой насос ОНВ-3-01

Давление, бар	4
Производительность, м3/ч	3
Вход, DIN	50
Выход, DIN	50
Привод, кВт	1,1
Обороты, об/мин.	750

Винтовой насос ОНВ-6-01

Давление, бар	4
Производительность, м3/ч	5
Вход, DIN	50
Выход, DIN	50
Привод, кВт	1,5
Обороты, об/мин.	750

Винтовой насос ОНВ-6-02

Давление, бар	4
Производительность, м3/ч	6,5
Вход, DIN	50
Выход, DIN	50
Привод, кВт	2,2
Обороты, об/мин.	1000

Винтовой насос ОНВ-12-00

Давление, бар	6
Производительность, м3/ч	9
Вход, DIN	80
Выход, DIN	80
Привод, кВт	5,5
Обороты, об/мин.	750

Винтовой насос ОНВ-12-01

Давление, бар	6
Производительность, м3/ч	12
Вход, DIN	80
Выход, DIN	80
Привод, кВт	5,5
Обороты, об/мин.	1000

Винтовой насос ОВН-20-00

Давление, бар	4
Производительность, м3/ч	20
Вход, DIN	100
Выход, DIN	100
Привод, кВт	5,5
Обороты, об/мин.	750

Купить Шнековый насос SOLTEC ОНВ-1-00 для мясного или мясокостного фарша — Sealing.com.ua

+38 067 360-71-01

Заказать звонок

Избранное0

Товары в корзине

корзина пуста

Шнековый насос SOLTEC ONV-1-00 для мясного или мясокостного фарша

Марка:

SOLTEC

Характеристики

Взрывоопасность опасность:

№

Питание:

3х380 В, 50 Гц

Страна происхождения:

Украина

Электростанция, кВт:

0,75

Pumptype:

Тип

. 435

Тип привода:

электрический

Смотреть все

Категории

Винтовые насосы

Товары из той же категории

Шнековый насос SOLTEC ONV-0,5-00 для томатной пасты, яблочного пюре, концентратов соков

Только предзаказ

1735,59 долларов США

Винтовой насос SOLTEC ONB-1-01 для клея и быстротвердеющих масс

Только предзаказ

1874,46 долларов США

Шнековый насос СОЛТЕК ОНВ-3-00 для подачи первичного продукта ягод, измельченных фруктов и овощей

Только предзаказ

1978,63 долларов США

Шнековый насос SOLTEC ONV-3-01 для кабачковой икры, соуса, майонеза

Только предзаказ

1978,63 долларов США

Насос винтовой канализационный Nova Rotors DHS-T, D020, 05K2, 2,5м3/ч, 120м, 1400об/мин

Только предзаказ

$698,90

Винтовой насос Nova Rotors DHS-T, D020, 025K4, 0,7м3/ч, 240м, 800об/мин

Только предзаказ

$698,90

Характеристики Шнековый насос SOLTEC ONV-1-00 для мясного или мясокостного фарша

Explosion hazard	No
Power supply	3х380 V, 50 Hz
Country of Origin	Ukraine
Power capacity, kW	0,75
Насос Тип	Винтовой
Частота вращения, об/мин	435 09101 9 00978	electric
Max. flow rate, m3/h	1
Material of flow channel	AISI 304
Serial number of the pump	ONV
Производитель	SOLTEC
Производительность насоса, м3/час	1
9 Макс. напор, м	60
Высота подачи, м	60
Применение	перекачка крови, мясная эмульсия, колбаса фарш, тест, начинки, икра кабачковая, жир кишечный, томатная паста, томатная паста, продукты мясной фарш, фарш мясной и костный, паштеты, вина, шликер, глина, светлые нефтепродукты, концентраты соков, высоковязкие пасты и суспензии, яблочное пюре, промышленные взрывчатые вещества, эмульсии, поверхностно-активные вещества, мезга, шламы, соус, майонез, керамические суспензии

Описание Насос шнековый СОЛТЕК ОНВ-1-00 для мясного фарша или мясокостного входная внутренняя спираль), при этом по линии замыкания ротора и статора появляются герметичные полости, которые при вращении ротора перемещаются в сторону впрыска. Количество ступеней рабочей (винтовой) пары определяет потенциальное давление, которое может развивать винтовой насос, а объем замкнутых полостей и скорость вращения ротора определяют его производительность. Таким образом, винтовой насос является самовсасывающим насосом объемного типа и позволяет регулировать производительность в широком диапазоне без потери номинального давления. Эти особенности винтового насоса позволяют работать с вязкими средами, средами с твердыми включениями и отложениями, многофазными средами с газовой составляющей и др.

Шнековый насос SOLTEC ОНВ-1-00 для фарша или мясокостного фарша отзывы

Помощь в подборе

+38 067 360-71-01

Подбор торцовых уплотнений

+38 095 656-37-57

Выбор насоса

[email protected]

Если у Вас возникли вопросы при оформлении заказа, или нужна помощь в выборе товара, обращайтесь по указанным контактам.

Мы используем файлы cookie, чтобы сделать сайт лучше для вас.

Выберите язык сайта:

Купить Шнековый насос SOLTEC ОНВ-20-00 для кабачковой икры, соуса, майонеза — Sealing.com.ua

+38 067 360-71-01

Заказать звонок

Избранное0

Товаров в корзине

корзина пуста

Шнековый насос SOLTEC ONV-20-00 для кабачковой икры, соуса, майонеза

SOLTEC ONV-20-00 винтовой насос для кабачковой икры, соуса, майонеза

Марка:

SOLTEC

0 Опасность взрыва:

№

Беспопас для питания:

3х380 В, 50 Гц

Страна Происхождение:

Украина

Электростанция, кВт:

5 000

Pucktype:

Тип

. :

344

Тип привода:

электрический

Смотреть все

Категории

Винтовые насосы

Товары из той же категории

Винтовой насос SOLTEC ONV-10-00 для пульп и шламов

Только предзаказ

3124,37 долларов США

Винтовой насос СОЛТЕК ОНВ-10-01 для высоковязких паст и суспензий, эмульсий, ПАВ

Только предзаказ

3124,37 долларов США

Винтовой насос SOLTEC ONV-10-02 для пульпы, глины, керамических суспензий

Только предзаказ

3124,37 долларов США

Шнековый насос СОЛТЕК ОНВ-20-01 для подачи первичного продукта ягод, измельченных фруктов и овощей

Только предзаказ

3818,72 доллара США

Шнековый насос SOLTEC ONV-3-00-Y для паштетов, мясной эмульсии, колбасного фарша

Только предзаказ

1978,83 долларов США

Шнековый насос SOLTEC BN038S01FYL для теста, начинки: картофель с грибами, фарш с луком

Только предзаказ

2993,79 долларов США

Характеристики Шнековый насос SOLTEC ONV-20-00 для кабачковой икры, соуса, майонеза

9 00003

Макс. напор, м

Explosion hazard	No
Power supply	3х380 V, 50 Hz
Country of Origin	Ukraine
Power capacity, kW	5,5
Насос Тип	Винтовой
Частота вращения, об/мин	344	electric
Max. flow rate, m3/h	15
Material of flow channel	AISI 304
Serial number of the pump	ONV	60
Высота подачи, м	60
Применение	перекачка крови, мясная эмульсия, колбаса фарш, тест, начинки, икра кабачковая, жир кишечный, томатная паста, томатная паста, продукты мясной фарш, фарш мясной и костный, паштеты, вина, шликер, глина, светлые нефтепродукты, концентраты соков, высоковязкие пасты и суспензии, яблочное пюре, промышленные взрывчатые вещества, эмульсии, поверхностно-активные вещества, мезга, шламы, соус, майонез, керамические суспензии

Описание Насос винтовой СОЛТЕК ОНВ-20-00 для кабачковой икры, соуса, майонеза

Рабочая пара винтового насоса состоит из металлического ротора (однозаходная внешняя спираль) и резинового статора (двухзаходная входная внутренняя спираль), при этом по линии замыкания ротора и статора появляются герметичные полости, которые при вращении ротора перемещаются в сторону впрыска. Количество ступеней рабочей (винтовой) пары определяет потенциальное давление, которое может развивать винтовой насос, а объем замкнутых полостей и скорость вращения ротора определяют его производительность. Таким образом, винтовой насос является самовсасывающим насосом объемного типа и позволяет регулировать производительность в широком диапазоне без потери номинального давления. Эти особенности винтового насоса позволяют работать с вязкими средами, средами с твердыми включениями и отложениями, многофазными средами с газовой составляющей и др.

Винтовой насос SOLTEC ОНВ-20-00 для кабачковой икры, соуса, майонеза отзывы

Помощь в подборе

+38 067 360-71-01

Подбор торцовых уплотнений

+38 095-55 65

Выбор насоса

[email protected]

Мы используем файлы cookie, чтобы сделать сайт лучше для вас.

Выберите язык сайта:

Основы винтовых насосов. Расширение возможностей насосов и оборудования

Винтовой насос — это тип поршневого насоса, в котором используются два или более винтов, зацепляющихся друг с другом для повышения давления жидкостей и их перемещения в системе. Винты всасывают жидкость, затем выталкивают ее с другой стороны, увеличивая ее давление.

Типы винтовых насосов

В настоящее время широко используются два основных типа винтовых насосов:

Двухвинтовой насос (двухвинтовой насос). Эти насосы работают за счет использования двух винтов, зацепляющихся друг с другом, как описано выше. Насос часто оснащен синхронизирующими шестернями, расположенными за пределами насосной камеры, которые смазываются маслом, чтобы обеспечить правильное вращение двух винтов. Благодаря конструкции винты не должны находиться в прямом контакте друг с другом, что помогает продлить срок службы насоса.

Трехвинтовой насос (трехвинтовой насос) – в них используется один приводной винт, сцепленный с двумя другими винтами, для создания давления и перемещения жидкости. Винты соприкасаются друг с другом, что часто ограничивает перекачку насосом только чистых жидкостей.

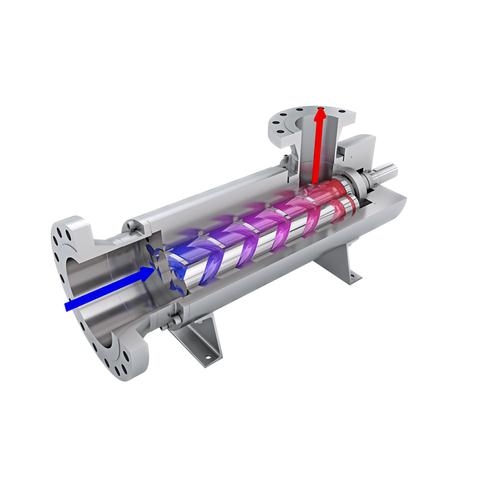

Существует также трехвинтовой насос, обычно используемый в оффшорной и морской промышленности для перемещения вязких жидкостей под высоким давлением. Три винта, которые вращаются в противоположных направлениях, гонят жидкость вперед в закрытой камере и по шпинделям винтов. Насосы также используются для перекачивания вязких жидкостей со смазочными свойствами и в различных областях, включая наддув, горелки, циркуляцию, впрыск топлива, смазку, масляную гидравлику и другие.

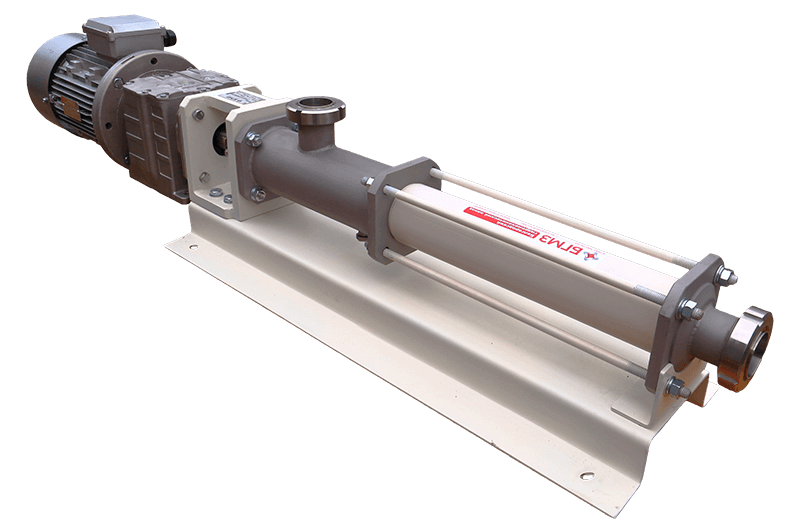

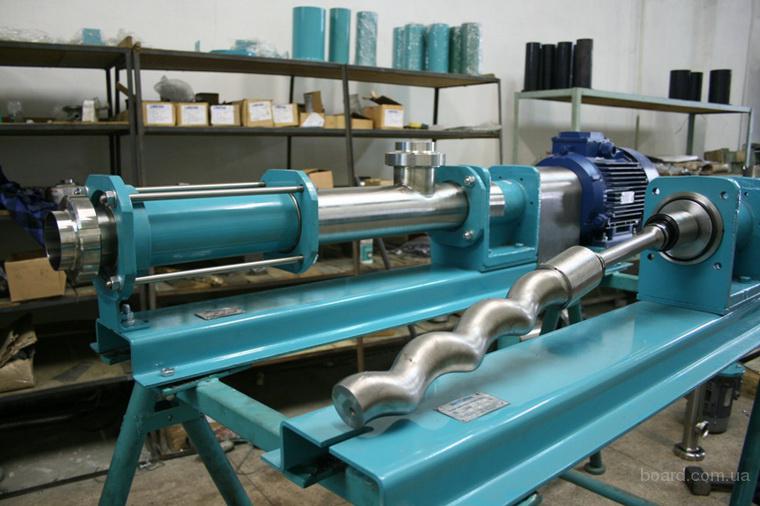

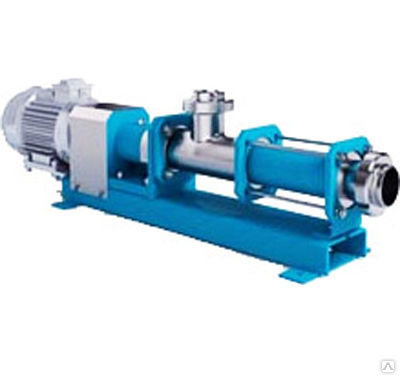

Реже используется одновинтовой насос, который использует только один винт и имеет более ограниченные возможности.

Применение винтовых насосов

Благодаря способности обеспечивать высокие скорости потока даже в вязких жидкостях винтовые насосы идеально подходят для перекачки топлива, лифтов и других подобных промышленных применений. Одновинтовые насосы или архимедовы винтовые насосы используются для простого перемещения воды, например, для нагнетания сточных вод, перекачки ливневых вод, дренажных насосов и для перемещения промышленных сточных вод.

Диапазоны применения винтовых насосов

Диапазоны расхода – от 50 до 15 000 галлонов в минуту, от 189 до 56 781 литров в минуту
Диапазоны полного напора (давления) – от 50 до 4500 фунтов на кв. дюйм, от 3 до 310 бар
Диапазоны мощности – от 5 до 5000

Плюсы и минусы винтовых насосов

Винтовые насосы обеспечивают самую высокую производительность объемных насосов, что делает их отличным выбором для тех, кто работает с трудноподвижными жидкостями и нуждается в их перемещении как можно быстрее, например, в многие нефтяные и газовые приложения, перемещающие топливо, масла и другие жидкости с высокой вязкостью. Винтовые насосы также являются хорошим выбором для двухфазных смесей жидкости и газа. Однако, за исключением одновинтовых насосов, они не идеальны для перемещения чистых жидкостей с постоянной скоростью. Кроме того, сложность винтовых насосов часто связана с увеличением объема технического обслуживания и более коротким оборудованием по сравнению с более простыми насосами.

Достижения в области винтовых насосов

Винтовые насосы Blackmer серии S. Эти удивительные новые насосы представляют собой самовсасывающие двусторонние поршневые насосы объемного типа, предлагаемые с внешними распределительными шестернями и подшипниками или без них. Доступные в моделях с двумя и тремя винтами, они обеспечивают осевую балансировку вращающихся винтов и исключают контакт металла с металлом с помощью передовых технологий синхронизации.

Многовинтовой насос NETZSCH NOTOS. Эти винтовые насосы предназначены для работы с жидкостями с низкой и высокой вязкостью, чувствительными к сдвигу и даже химически агрессивными средами. Они работают за счет зацепления приводного винта с ведомым винтом, который передает крутящий момент от одного компонента к другому. Доступны двух-, трех- и даже четырехвинтовые насосы.

Винтовые насосы Maag серии S. Эти самовсасывающие винтовые насосы двойного всасывания оснащены внешними подшипниками и зубчатой передачей. Насосы идеально подходят для перекачивания жидкостей, не содержащих твердых веществ и/или с небольшой абразивностью. Они также поставляются с несинхронизирующей зубчатой передачей и в качестве многофазных насосов.

Дополнительная информация о винтовых насосах

Информационный документ о винтовом насосе. Введите здесь свою контактную информацию, чтобы загрузить наш собственный технический документ о том, что такое винтовой насос. Мы обсудим, как название не может распознать различные конфигурации продукта, а также преимущества, использование и особенности дизайна.

Винт Архимеда. Винтовые насосы восходят к винту Архимеда, который был изобретен греческим ученым около 300 г. до н.э. Винт использовался для перемещения воды для орошения с помощью одного винта, вставленного в цилиндр. Сегодня в некоторых типах систем все еще используется эта конструкция, хотя в большинстве из них используется как минимум два винта.

Engineer’s Edge. См. здесь схемы нескольких различных типов винтовых насосов, а также узнайте внутреннее мнение о преимуществах и недостатках винтовых насосов.

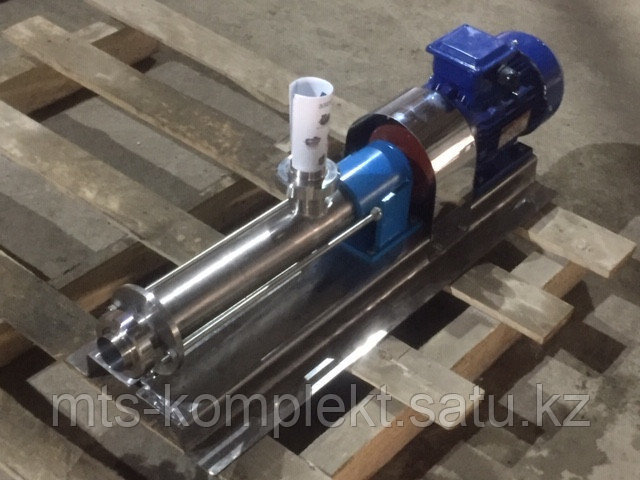

Винтовой насос онв: ОНВ — Серийные винтовые насосы (3 л/час….30 м3/час)
