Сравнение типов фундаментов. Виды и характеристики

При строительстве любого дома его проектирование начинается с выбора типа фундамента – основной части здания, обеспечивающей надежность и устойчивость всей конструкции.

Современный рынок строительства предлагает потребителю фундаменты следующего конструктивного типа: столбчатый, ленточный, плитный и свайный. Каждый из них обладает очевидными достоинствами и изъянами, которые следует учитывать, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях.

Сравнение ленточного и свайно-винтового фундамента.

Характеристика типа фундаментаЛенточный фундаментСвайно-винтовой фундамент
Необходимость в проведении земляных работ перед строительством фундамента да нет
Срок строительства 4-6 недель 1-3 дня
Возможность строительства на сложных грунтах и рельефах без проведения дополнительных работ нет
да
Возможность сразу же полноценно нагружать фундамент и монтировать дом  нет да
Ограничение строительства фундамента теплым временем года да нет
Возможность устройства подвальных помещений и цокольных этажей да Требуется дополнительное техническое решение

Столбчатый фундамент

Столбчатый фундамент представляет собой систему столбов установленных под несущими балками и в местах пересечения стен.

Типовое решение представляет собой блоки из бетона, установленные в предварительно вырытую яму, засыпанную щебнем, который перед монтажом трамбуется. В основном, подходит для строений небольших размеров, каркасных и каркасно-щитовых домов.

Плюсы такого упрощенного варианта фундамента

  • обходится наиболее дешево,
  • строится достаточно быстро,
  • не требует дополнительных работ.

При этом подобная конструкция имеет серьезные недостатки:

  • Не подходит для ответственных домов, рассчитанных на длительный срок службы
  • Столбчатый фундамент не подходит для пучинистых грунтов, так как разница в смещении каждого столба быстро приведет к необходимости в ремонте.

Особенностью пучинистых грунтов является изменение их объема при переходе состояния из талого в мерзлое и наоборот.

  • Невозможность строительства цокольного этажа или подвала.

Примерно те же плюсы и минусы имеет свайный фундамент на буронабивных сваях.

Отличием от предыдущего типа является то, что опоры представляют собой бетонные столбы цилиндрической формы с армированием стальной арматурой, получаемые при помощи бетонирования предварительно пробуренных ниже глубины промерзания скважин.

Ленточный фундамент

Самым популярным вариантом фундамента для строительства дач и коттеджей является ленточный.

Получил свое название благодаря конструкции в виде замкнутого контура (ленты), укладываемого по периметру здания, под его несущими стенами. Поскольку такое устройство равномерно распределяет вес дома на всю площадь фундамента, он позволяет возводить более массивные сооружения, чем с помощью столбчатых конструкций.

К плюсам, как монолитного, так и сборного ленточного фундамента относятся:

  • большая надежность по сравнению со столбчатым фундаментом,
  • возможность сделать подвал

К сожалению, этот тип фундамента также не является универсальным и имеет ряд серьезных ограничений:

  • Ленточный фундамент также не решает многих проблем, связанных с пучинистым грунтом, если только речь не идет о южных районах страны, где глубина промерзания невелика.

Постоянное сезонное перемещение ленты вверх-вниз, из-за оттаивания-промерзания даже в случае прочной ленты за несколько лет вызовет накопление напряжения, деформаций и приведет к появлению трещин.

Частично эту проблему можно решить утеплением, что вызовет дополнительные затраты.

  • Чем больше размеры дома, тем сложнее сделать надежную ленту.

При большой протяженности ленточного фундамента и сезонному перемещению грунта, он может сломаться.

  • В деревянных строениях на ленточном фундаменте, из-за плохой вентиляции возникает повышенная влажность, что приводит к гниению нижнего венца дома и лаг, на которые крепится пол.
  • Срок службы ленточного фундамента может снижаться из-за коррозии арматуры, а в определенных условиях сам бетон подвержен сульфатной коррозии.

Плитный фундамент

Реже используют плитный фундамент.

Представляет собой в монолитном варианте цельную бетонную плиту, которую часто называют плавающей из-за того, что она перемещается вместе с грунтом. Монтаж производится следующим образом:

  • удаляется верхний слой грунта;
  • делается песчаная подушка, которая тщательно трамбуется;
  • создается гидроизоляция;
  • делается опалубка;
  • заливается бетон, после застывания которого, производится его вибрирование для придания дополнительной прочности.

Применяется плитный фундамент в условиях повышенного содержания грунтовых вод, на слабых и просадочных грунтах из-за большой площади опоры, что обеспечивает высокую устойчивость дома.

Гидро- и термоизоляция таких плит требует серьезной квалификации, а в силу непродуманного монтажа в неоднородных грунтах появляются перекосы.

К преимуществам такого фундамента относят:

  • высокую несущую способность,
  • возможность любой перепланировки из-за распределения нагрузки.

При этом плитные фундаменты не лишены недостатков:

  • первым из которых является высокая цена,
  • отсутствует возможность строительства подвала
  • в деревянных домах проблема вентиляции может вызвать подгнивание элементов нижней части строения.

Свайно-винтовой фундамент

Значительно более универсальным применением отличается свайно-винтовой фундамент, позволяющий решать достаточно сложные строительные задачи при помощи свай особой конструкции, заглубляемых методом ввинчивания. Впервые подобная технология была применена при строительстве маяка на обводненной почве. В современном строительстве винтовые сваи используются в тех случаях, когда другие виды фундамента не могут обеспечить надежности из-за особенностей грунта. Компания СВФ Группа приобела массовую популярность своими винтовыми сваями в Петербурге.

Винтовые сваи не позволяют оказывать силам морозного пучения влияния на дом

Плюсами свайно-винтового фундамента являются:

  • Экономичность. По сравнению с традиционными ленточными фундаментами его стоимость дешевле как минимум на 40%.
  • Нет привязки к температуре окружающей среды – строительство возможно круглогодично.
  • Высокая скорость монтажа. Весь процесс занимает несколько дней, а сам фундамент не требует усадки – сваи готовы к полной нагрузке сразу после завинчивания.
  • Разнообразие мест применения. Болотистые, торфяные и обводненные грунты не являются препятствием для использования свайно-винтового фундамента.

Пучинистость почвы, создающая серьезную проблему для фундаментов другого типа, также не страшна винтовым сваям из-за широкой лопасти, которая сопротивляется вырыванию сваи из грунта. А неоднородность грунта вызывающая деформации у плит и набивных свай не оказывает такого действия на свайно-винтовой фундамент, если обеспечить различную несущую способность каждой свае с помощью заглубления на разную глубину. Та же особенность позволяет строиться на неровных участках, в том числе на склонах, к тому же в труднодоступных местах, при невозможности использования техники, работы по монтажу фундамента могут проводиться вручную.

  • Экологичность. Вы сможете сохранить свой природный ландшафт. И удивитесь отсутствию строительного мусора на участке.
  • Большая ремонтопригодность, возможность проектирования коммуникаций параллельно строительству фундамента и пристраивания к  существующим зданиям.
  • Хорошая вентиляция подполья дома.
  • Возможность создания цокольного этажа.

На основании сказанного можно сделать вывод, что из всех современных типов фундаментов свайно-винтовой отличается наибольшей универсальностью при доступной стоимости.

Рассчитать фундамент

Ленточный фундамент vs винтовые сваи: seller — LiveJournal

В своей работе часто сталкиваюсь с тем, что люди хотят строить дом так, как делал отец/дед/родственник в деревне в прошлом веке. А ведь технологии быстро развиваются.
Одним из таких анахронизмов является вера в то, что «на века» надо делать ленточный фундамент. А винтовые сваи людей пугают. У них заявленный срок службы 50 лет всего. А как же «на века»?

Давайте рассмотрим пристальнее то, как эти технологии выглядят в реальной жизни, а не в фантазиях.

Я хочу сравнить винтовые сваи с ленточным фундаментом. Именно его у нас чаще всего просят посчитать клиенты в проектах домов из дерева. Причем, под ленточным фундаментом я подразумеваю вариант без свай. Люди уверены, что сваи излишество. Мол, без них деды делали дома.

Сравнивать я буду фундаменты под дома из дерева. Дело в том, что в каменных домах нагрузки выше и там несколько другая экономика. Там винтовые сваи могут стоить значительно дороже, чем ростверк на бурозаливных сваях.

Срок службы
Я вам хочу показать, что бывает с ленточным фундаментом через 100..150 лет. Есть под Уфой деревня Локотки. Она была основана в середине 19 века (пруф). Это здание пока еще стоит, готовое под снос, по адресу Локотки, ул.Локотковская, дом 21. Если предположить, что это здание родственник деревни, то ему не более 150 лет. Раньше этого поселения не существовало.

Фотография 2. Фундамент полностью распался. Да и дом тоже не совсем в тонусе. Дерево сильно деформировалось и раскрошилось.

Можно, конечно, говорить о том, что фундамент делали плохо. Можно говорить о том, что за домом плохо ухаживали.
А вы уверены, гастарбайтеры с соседнего участка зальют вам фундамент лучше, чем тот, что показан на фотографиях? А вы уверены, что у вас и ваших детей будет время ухаживать за домом?
Даже если винтовые сваи простоят 50 лет, дом к тому времени может устареть. Точно так же сейчас устарели старенькие небольшие деревенские дома с печкой. Жить в них можно, но мы хотим туалет и ванную в доме, горячую воду и теплые полы.

О сроках службы в цифрах.
Ленточный фундамент от 50 до 150 лет (в зависимости от материала, качества работ, природных катаклизмов).
Винтовые сваи от 50 до 100 лет (разные производители указывают разные сроки службы).

Для чего вообще нужна лента из камня в основании дома
ответ 1 (правильный): Для укладки стены
Я часто спрашиваю у клиентов, которые хотят строить на ленте дом из бруса/двойного бруса/каркаса о том, зачем вам лента. Я понимаю его необходимость, когда дом сложен из блоков (кирпич/керамзит и т.д.). Блоки надо на что-то укладывать и в этом случае лента выполняет функцию основания под кладку. А зачем это в доме, где стены опираются на толстый обвязочный брус?

Фотография 3. На фотографии «фундамент» на винтовых сваях. Основанием стен будет обвязочный брус, закрепленный на оголовках свай.

ответ 2: Чтобы полы не промерзали
Говорят, что лента нужна, чтобы в доме был теплый пол. Это мнение идет от того, что в старых домах делали пол из доски без утеплителя. Да, все верно, без ленты (которую надо будет утеплить по периметру в таком случае) этот тип пола будет промерзать зимой. Но, современных домах под досками пола находится утеплитель. Морозный воздух может гулять под таким домом, а внутри будут теплые полы.

Фотография 4. На фотографии дом из двойного бруса на винтовых сваях. Пространство между домом и землей позже будет закрыто декоративным материалом. Но, дом уже годен к заселению. Полы в нем теплые даже в мороз.

ответ 3: Чтобы под полом был погреб
Хочу успокоить любителей подпола и погреба — можно делать люк в полу (например, который будет выниматься за две ручки) и под ним можно организовать погреб.
Если вас смущает тот факт, что для спуска в погреб надо будет преодолеть полосу холодного воздуха, тогда утеплите переходный тамбур от люка до крышки погреба! Листами утеплителя и монтажной пеной запросто решается проблема.

Сроки строительства
Под винтовые сваи можно не выравнивать участок. Их можно завернуть зимой. Они не требуют выдерживания до начала нагрузки их весом дома — они готовы к нагрузке сразу же.
Знаете сколько надо времени, чтобы изготовить фундамент на винтовых сваях? 1…2 дня в любое время года!
Для изготовления же фундамента в виде ленты из камня, надо подготовить площадку, вынуть грунт, собрать опалубку, обвязать арматуру, залить бетон. На этот этап может уйти от недели до месяца. В зависимости от того, в какое время года и кто чем делал работу. Можно копать руками, а можно и технику пригнать.
Но, после заливки и отвердения фундамента, его нельзя использовать сразу! Он должен отстоятся от месяца до полугода. Итого, мы получаем сроки изготовления ленточного фундамента — 1..7 месяцев.

Цена
Если мы говорим о доме из дерева (каркас, брус, оцилиндровка, двойной брус и т.д.), то цена на фундамент под такой дом из ленты будет сопоставима со стоимостью основания на винтовых сваях.

Из чего складывается цена основания?
Ленточный фундамент — земляные работы, изготовление песчаной подушки, бетонная подготовка, сборка опалубки, создание каркаса из арматуры, заливка бетона, стоимость материалов (бетон, арматура, гидроизоляция, песок). С учетом того, что фундамент делается долго, его стоимость будет в значительной мере состоять из зарплаты рабочих.
Винтовые сваи — стоимость свай, изготовление оголовков, работа по закручиванию свай (обычно специальным автомобилем, но можно завернуть и вручную).

Если посмотреть на составляющие цены, то видим такую картину — или мы платим много рабочим и делаем дом из дешового материала или используем современные технологии и мало платим работягам.
У вас какая цель, обеспечить строителей работой или дом надежный построить?

Фотография 5. Каркасный дом в д.Волково под Уфой. Основание — винтовые сваи.

Стоимость стройки
Винтовые сваи можно устанавливать круглый год. Это позволяет строить дом не летом, когда ажиотаж и «конские» цены на строительные материалы, а зимой. Я затрудняюсь оценить экономию в цифрах, это довольно индивидуально. Но очевидно, что речь идет о значительных суммах. Дело в том, что летом вырастают цены на строительные материалы и работы. А зимой, напротив, застройщики и продавцы зачастую дают скидки

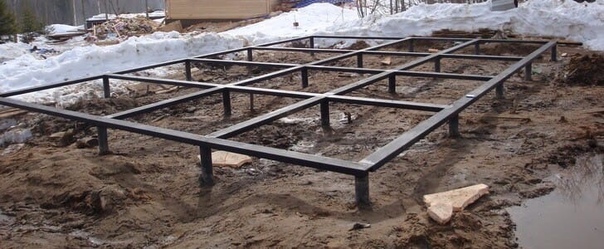

Фотография 6. Винтовые сваи, установленные в зимнее время.

Ремонт фундамента
Часто озвучиваемое опасение клиентов про винтовые сваи звучит так — «А вдруг сваи будут некачественные и дом упадет?»
Если коротко, то ответ про сваи такой — когда начнут рассыпаться, замените их на новые. А на что вы замените ушедший в землю и рассыпающийся фундамент в виде ленты?

А вы знаете, что делать, если у вас рассыпался фундамент (или есть проблемы со сваями), а дом еще огого? Знайте — фундамент можно отремонтировать! Причем, предложат отремонтировать его с помощью винтовых свай. Выходит, что вашу каменную кладку, если что, заменят на такие же винтовые сваи, от которых вы когда то отказались.

Кстати, не все знают, что в винтовые сваи после закручивания заливают бетон. Он там нужен для того, чтобы свая не ржавела изнутри. По этой причине, опасения про то, что свая моментально разрушится при проржавлении необоснованно. Это же металл и камень вместе. Почему они будут работать хуже, чем такая же комбинация материалов в бурозаливной свае? Камень хорошо работает на сжатие. Металл выдержит нагрузку на растяжение. Они прекрасно дополняют друг друга.

Демонтаж старого фундамента
Вы снесли дом и хотите построить новый? Или вы купили участок, на котором есть старый дом?
Чтобы снести ленту, надо ее разломать физически и вывезти мусор с участка. А это стоит весьма приличных денег. Если кто думает, что можно разломать фундамент молотком или ломом, то вы попробуйте постучать по реальному фундаменту. Это не так просто.
Что же с винтовыми сваями? Их можно просто выкрутить или обрезать у земли. Мало того, их можно использовать повторно!

Проваливание фундамента в землю
Не секрет, что дома постепенно уходят под землю. Уходит фундамент, утаскивая за собой и весь дом. Иногда, это происходит незапланированно быстро! После подмыва почвы во время наводнений, например.
А винты в грунте? А им все равно! Они находятся на такой глубине, что их это не касается. Здание на винтовых сваях в землю не проваливается совсем.

Вспучивание
Винтовые сваи закручиваются в землю глубже, чем промерзает грунт. В результате, на них не оказывает влияния вспучивание, которое образуется в результате замерзания воды в почве. Земля может подниматься вдоль свай, но дом останется на месте.

Я хочу поделиться этой информацией и сделать ваш выбор более осознанным. Надеюсь, что пригожусь и сэкономлю ваши деньги.

Часть фотографий делали сотрудники «Центра Малоэтажного Строительства» г.Уфа на объектах, сроящихся компанией. Взял из архивов.

Что лучше: фундамент или винтовые сваи

Традиционным в строительстве принято считать фундамент, который сделан из бетона. Это может быть ленточное основание, плитный и монолитный фундамент. Многие утверждают, что именно таким образом можно добиться максимальной прочности и надежности всей конструкции. Так ли это? Безусловно, владелец, который соорудит такое основание, получит высокую прочность. Но, сколько материала и усилий потребуется для возведения основания с нуля? Себестоимость традиционного основания достаточно высока. Как же быть, если вы ограничены в средствах, но желаете соорудить качественную основу под дом? Решение есть – фундамент на винтовых сваях.

Можно ли считать его качественной заменой ленточного или монолитного? В чем достоинства и недостатки данного типа основания? Ответ на вопрос, что лучше выбрать, вы узнаете из этой статьи.

Характеристики и устройство

За что же так ценят винтовой фундамент? За последние годы он набирает все большую популярность. Отзывы владельцев только положительные. Дело в том, что устройство винтового фундамента выполняется намного проще, чем возведение традиционного варианта. Кроме того как трудозатраты, так и расход материалов значительно меньше. Ведь в таком варианте вам не придется тратить силы и время на рытье траншеи, возведение опалубки и заливки бетона.

В чем же отличие? Сама конструкция намного проще. Для винтового типа основания используются опоры с обвязкой, на которых и размещается весь дом. Примечательно, что винтовой фундамент – это подвид свайного фундамента. Существует разница между ними, которая заключается в способе сооружения. Обычные сваи могут устанавливаться буронабивным или забивным способом. А вот винтовые сваи под фундамент делаются из прочной стали со стенками в 4–6,5 мм. На конце они имеют лопасти (бур), благодаря чему их можно легко устанавливать своими руками. Сваи ввинчивают в грунт согласно плану и расчетам.

Такой способ значительно упрощает весь процесс, ведь специальной тяжелой техники для работы не потребуется. После установки все сваи выравниваются по уровню и для надежной фиксации заполняются прутьями арматуры и бетоном. Как результат, вы получаете прочную железобетонную армированную сваю. А сколько материала и усилий вы потратите на это? Минимум. Осталось только объединить все сваи в одну конструкцию, выполнив их обвязку. Она может быть сделана из дерева в качества балки, бетона, кирпича или железа.

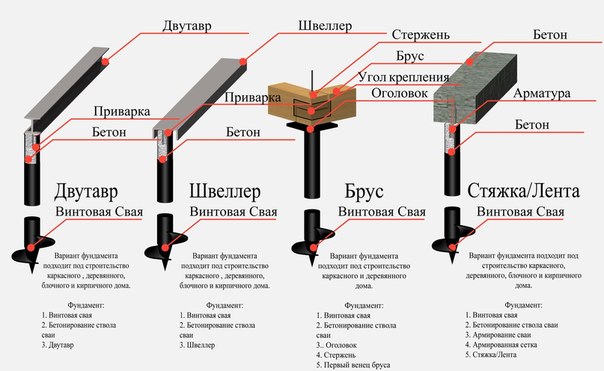

На то, какой именно ростверк (обвязку) вы выберете, влияет тип и вес постройки, ее расположение и характеристики грунта. Вот чем можно руководствоваться:

  • высокую обвязку (от 15 см над уровнем земли) делают на пучинистом грунте, склоне или неровной территории;
  • повышенную обвязку (до 10 см) устраивают на грунте средней пучинистости;
  • что касается заглубленного ростверка, то его делают ниже уровня почвы. Используется для обычного  несложного грунта;
  • говоря о материале для обвязки, то деревянные балки используются для сооружения деревянного дома с небольшим весом;
  • тяжелые и прочные металлические и железобетонные конструкции для многоэтажного дома и для зданий с большим весом.

Чтобы защитить сваи от коррозии, применяют специальные технологии, характерны для строительства кораблей. Уже этот факт говорит в пользу материала и заверяет в его надежности. Благодаря такому подходу срок службы фундамента значительно увеличивается. Как заявляют производители, их продукция способна прослужить 100–150 лет. Чем-то подтвердить этот факт не удается, так как технология покрытия свай используется в России не больше 30 лет. Однако большинство застройщиков утверждают, что довольны качеством, а срок службы составляет более 100 лет.

Достоинства и недостатки

Итак, мы приблизились к главной цели. Это главный вопрос, который задают домовладельцы. Ведь именно достоинства и недостатки характеризуют тот или иной вид фундамента. Главным преимуществом ленточного фундамента является то, что вы сможете построить под домом гараж или подвал. Монолитные конструкции способны простоять больше 200 лет благодаря своей прочности и надежности. А в чем же плюсы винтового фундамента для дома? Их даже больше, чем вы думаете. Давайте подробно рассмотрим все по пунктах.

Достоинства

  1. Скорость возведения фундамента. Вы можете удивиться, но со всеми трудозатратами вы сможете соорудить винтовой фундамент всего за два дня! Вы представляете, два дня! Если взять тот же ленточный фундамент, то только на копку траншеи собственными силами можно потратить два дня, а то и больше. А стоит ли говорить о бетонных работах и застывании раствора? Полноценно строить здание вы сможете только по истечении 30 дней после заливки фундамента. Только за это время бетон полностью засохнет.
  2. Отличная способность выдерживать большие нагрузки. Дело в том, что свайно-винтовой фундамент можно погрузить даже на 8–12 м в землю. Вы представляете, сколько бы потребовалось материала для такого бетонного основания? С винтовыми сваями это не проблема. Достаточно погрузить их ниже точки промерзания грунта и залежей грунтовых вод, чтобы обеспечить надежную фиксацию. Нижние слои грунта намного плотнее. А благодаря тому, что сваи вкручиваются, почва не рыхлится при выкапывании, а еще больше уплотняется.
  3. Все работы легко выполнить своими силами, без привлечения специальной техники. Именно за это частные застройщики так ценят именно винтовой тип свайного фундамента. Ведь для забивного варианта потребуется специальная техника, которая будет вдавливать сваю в землю. А с винтовой конструкцией вам достаточно, круговыми движениями, ввинчивать опору в почву.
  4. Немаловажно и то, что производить работы по устройству винтового фундамента можно в независимости от времени года. Лето, осень, весна, зима – в любой из этих периодов мы можете приступать к работе. Если на участке снег, просто уберите его.
  5. Так как завозить песок, щебень и бетон на строительную площадку машинами не требуется, то и заботиться о подъездном пути к стройке нет необходимости.
  6. Конструкции, которые стоят на таком фундаменте с легкостью расширяются, путем пристройки нового помещения. А что самое главное, такое вы можете сделать винтовой фундамент под старый дом, реанимируя старый. Посмотрите специальный репортаж на эту тему.
  7. Один из основных критериев, которые говорят в пользу такого основания, является возможность сооружения постройки на практически любом типе грунта. Если вы столкнулись с самым сложным грунтом (пучинистый, болотный, плывун и т. д.), то винтовой фундамент – верное решение. Для него такие типы грунта не проблема. Исключением является только каменистый и скалистый грунт.
  8. Сваи можно повторно использовать для строительства новой конструкции (терраса, веранда, гараж).
  9. Ну и напоследок – низкая стоимость. Выбрав такой тип фундамента, вы сможете сэкономить целых 30, а то и 40% бюджета. Это действительно впечатляет. Ленточный фундамент обойдется в три раза дороже.

Обратите внимание! Несмотря на дешевизну постройки, качество никак не теряется. Вы получаете надежное и долговечное основание, способное выдерживать высокие нагрузки.

Несмотря на все свои положительные стороны, фундамент имеет и некоторые недостатки. Без них, как известно, никуда.

Недостатки винтового фундамента

  1. Чтобы фундамент прослужил вам долгую и надежную службу, важно качественно выполнить расчеты. Когда вы не учтете уровень промерзания почвы или плохо рассчитаете нагрузку на каждую опору, то основание может просесть.
  2. Кроме того, деформироваться фундамент может из-за некачественного монтажа: неровность вкрученных свай, монтаж винтовых опор в готовые буры, плохая обвязка.
  3. В отличие от ленточного фундамента, сделать дополнительное помещение не получится.
  4. Для сбережения тепла, нижнюю часть нужно обшить и утеплить.
  5. В производстве использования свайного фундамента невозможно. Поэтому тем, кто хочет построить масштабную конструкцию, о свайном фундаменте думать не стоит.
  6. Важно приобрести качественный материал, чтобы сваи соответствовали заявленному качеству. В противном случае они долго вам не прослужат. А с учетом того, что этот вид основания набирает все большей популярности, возникают некачественные производители, которым лишь бы продать вам плохой товар.

По сути, такие минусы есть у большинства оснований. Ведь если использовать некачественные материалы и не придерживаться технологии монтажа при строительстве традиционного фундамента, то ожидать что он прослужит долго, не приходится.

Заключение

Итак, мы рассмотрели устройство фундамента на винтовых сваях, характерные особенности, плюсы и минусы конструкции. Благодаря этому вы сможете определиться, что же лучше, обычный фундамент или винтовой. Решение полностью за вами. Основываясь на всех факторах, вы сможете построить достойное основание.

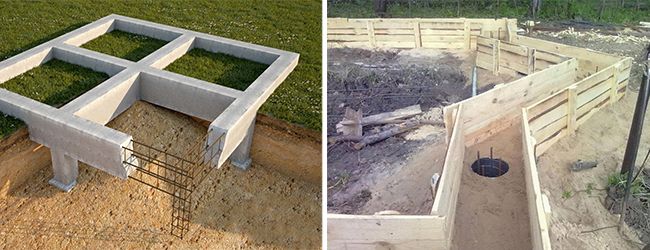

Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

  1. В каких случаях требуется свайно-ленточный фундамент
  2. Разновидности свайно-ленточного фундамента
  3. Подготовительный этап
  4. Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.


Основаниями для принятие решения о строительстве фундамента подобного типа являются:

  • Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
  • Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
  • Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

  • Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

  • Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

  • Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).


Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

  • Подбор типа свай, их количества и диаметра;
  • Определение способов выполнения армирования и гидроизоляции свай;
  • Решение о варианте заполнения внутренних полостей изделий;
  • Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
  • Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

  • ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
  • 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными dmin являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

  • под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
  • на домовые пристройки;
  • на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

  1. На участке проводится разметка фундамента (положение ростверка, места установки свай).

  2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

    3. В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

  3. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.

  4. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.

  5. Проводится гидроизоляция стенок пробуренных скважин.

  6. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.

  7. Готовятся арматурные каркасы под последующую заливку.

    8. Вертикально установленные стержни должны выступать за верхний срез сваи на 2/3 высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

  8. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

    9. Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

  9. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).

  10. Выполнение опалубки для заливки ростверка.

    11. Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

  11. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

    12. Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

    В холодное время года выполняются мероприятия по защите от замерзания.

  12. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.

  13. Проводится обратная засыпка.

Удачного Вам строительства!

Выбор фундамента — винтовой или ленточный фундамент «ООО «РосЭнергострой» »

Как выбрать правильно фундамент? Винтовой или ленточный? Какой фундамент дешевле и практичней? Преимущества винтового фундамента перед ленточным.













Фундамент на Винтовых Сваях обладает многими существенными преимуществами перед традиционным Ленточным Бетонным Фундаментом.


Конструкции на Винтовых Сваях очень надёжны и могут прослужить более 150 лет в агрессивной среде.




Преимущества установки и стоимости винтовых свай:



  • Работы по установке Винтовых Свай можно проводить в любое время года, в дождь, снег, морозы.

  • Возможность установки фундамента на Винтовых Сваях в любом рельефном месте, с большими перепадами высот. Не нужно выравнивать площадку и проводить другие подготовительные работы.

  • Винтовые сваи особенно необходимы на сложных грунтах: заболоченных, обводнённых, песчаных, с высоким уровнем грунтовых вод, а также, для строительства пирсов и причалов.

  • Стоимость фундамента на Винтовых Сваях на 60-70 процентов ниже стоимости ленточного бетонного фундамента.

  • Фундамент на Винтовых Сваях не требует дорогостоящих работ, а главное не нужно ждать усадки. Уже на следующий день после монтажа можно ставить дом.

  • Для сооружения Ленточного Фундамента необходимы дорогостоящие земляные работы в большом объёме, установка опалубки, заполнение арматурой, заливка бетоном. Строить дом на таком фундаменте можно будет только после усадки.



ВЫБИРАЕМ ФУНДАМЕНТ НА ВИНТОВЫХ СВАЯХ!!!


БЫСТРО, НАДЁЖНО И ЗНАЧИТЕЛЬНО ДЕШЕВЛЕ!



Мы можем предложить вам готовые винтовые сваи по низким ценам.



Винтовые сваи готовые:



Выполним недорогой и качественный монтаж свай. Рассчитаем нагрузку. Составим карту свайного поля.

Предоставим гарантию! Подпишем договор!





Если вы хотите в несколько раз удешевить строительство, то предлагаем сделать вам винтовые сваи своими руками.


Мы можем предложить вам лопасти для винтовых свай любых размеров и конфигураций, вырезать по вашим индивидуальным размерам или подогнать под трубу нужного диаметра.


Наши гнутые винтовые лопасти прилегают к стандартному конусу с минимальными зазорами и под правильным углом, что обеспечивает свае лёгкое вхождение в грунт и высокую надёжность.



Комплектующие для производства винтовых свай:



Наши услуги:



Читайте наши статьи:



Работаем без выходных. Звоните и пишите в любое время.


Ответим на ваши вопросы, поможем подобрать нужный товар.
Закажите обратный звонок, нажав на кнопку «Перезвоните мне»

     +7 (931) 931-366-09-65


    [email protected]

Другие статьи

  • Сделать винтовые сваи своими руками — это просто

    Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится. Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

  • отлично подходит для участков с перепадом высот;
  • подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
  • быстрый монтаж — можно выполнить за 3-7 дней;
  • фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
  • монтаж выполняется своими руками, без аренды строительной техники;
  • минимальный объем земляных работ на участке;
  • длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Дом из бруса

24.95%

Дом из кирпича

18.77%

Бревенчатый дом

14.72%

Дом из газобетонных блоков

15.57%

Дом по канадской технологии

11.61%

Дом из оцилиндрованного бревна

3.89%

Монолитный дом

4.08%

Дом из пеноблоков

3.17%

Дом из сип-панелей

3.23%

Проголосовало: 3186

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

  • невозможность обустройства цокольного этажа;
  • не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

  1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
  2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
  3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.



Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

  • Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
  • Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
  • Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

  • Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор



Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

  1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
  2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
  3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
  4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:





Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.



Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.



Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

  1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
  2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
  3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.



Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору:

Фундамент из винтовых свай: преимущества и недостатки. Тимерлайн

Возведение любого объекта начинается с создания основания, то есть фундамента. При этом, если говорить о малоэтажном индивидуальном строительстве, то рассматривается в основном 3 вида конструкций: ленточный фундамент, плитный или свайно-винтовой. Независимо от того, какому виду предварительно отдано предпочтение, домовладелец должен внимательно изучить его с точки зрения достоинств и недостатков. Для примера, возьмем фундамент из винтовых свай.

Винтовой фундамент: плюсы

Проверено лично мной — опыт работ со сваями более 10 лет

Применим для любых грунтов, кроме каменистых

Это очень важное преимущество – винтовая свая-саморез монтируется в любой грунт, включая сложные. На основании своего практического опыта я утверждаю, что фундамент на таких опорах показан для зданий на песчаных, глинистых, болотистых почвах. Преимущество свайно-винтового фундамента, к примеру, над ленточным при сложном грунте – стойкость грамотно рассчитанного и правильно устроенного свайного поля к сезонным колебаниям, просадкам, эрозии.

Экономическая доступность – снижается себестоимость объекта в целом

Устройство фундамента, где, к примеру, берется очень популярная в индивидуальном строительстве винтовая свая СВС 108 108х300х2500 мм при равных условиях позволит троекратно сэкономить по сравнению с ленточной конструкцией. А по сравнению с плитной основой бюджет будет снижен в 5 раз.

Монтируется быстро без потери качества

Чтобы устроить фундамент под коттедж площадью 100 м2 моей профессиональной бригаде из 4 человек потребуется максимум 2 дня. Причем один день мы берем про запас, а в подавляющем большинстве случаев работа выполняется за один световой день. Для сравнения – бетонные аналоги требуют для порядка 30 дней.

Монтаж в любое время года

Винтовая свая саморезного типа ввинчиваться может при любых сезонных условиях. Даже снежный покров почвы и промерзание грунта при правильно производстве работ не уменьшит эксплуатационный потенциал основания.

Не требует отстаивания – возводить объект можно в тот же день

Неважно, выполнен винтовой фундамент с обвязкой из бруса, швеллера или с полноценным ростверком возведение стен можно выполнять сразу после завершения работ с опорами. В этом плане ни одна другая конструкция с ним конкурировать не может – ЖБИ изделия отвердевают не менее месяца.

Ввинчивание возможно ручными и механизированным способом

Непосредственно на объекте строительства определяется вариант физической реализации проекта устройства свайного фундамента. При этом учитывается целый ряд факторов: наличие подъездных путей для спецтехники, срок и время выполнения работ, самостоятельный монтаж или винтовой фундамент рядом с рекой под ключ.

Минусы винтовых свайных конструкций

От противников таких основания можно услышать следующие аргументы:

  • Грунт промерзает и вспучивается на отдельных участках.
  • Низкая устойчивость к коррозии.
  • Недостаточно высокий несущий потенциал.
  • Деформация вследствие подмывания свайного поля талыми или грунтовыми водами.

Нивелирование всех рисков и недостатков

На самом деле эти риски характерны только в том случае, если винтовой фундамент с обвязкой швеллером или другая его техническая вариация технически неправильно устроены. В первую очередь речь идет о грамотности расчетов оптимальной длины сваи и несущей способности опоры. Также важно понимать характер грунта – об этом информацию даст пробное ввинчивание сваи. И наконец, именно для противостояния морозного пучения грунтов предназначены режущие кромки винтовой сваи. Она доходит до плотных слоев, не подверженных пучению, а, следовательно, риск быть выдавленной теряет актуальность.

Винтовые сваи — типы фундаментов

Как и в любой отличной команде, в бизнесе или отношениях, прочный фундамент является ключом к долгосрочному успеху любого здания. Для подрядчиков, архитекторов и инженеров понимание того, какой фундамент лучше всего подходит для вашего здания, является важной частью ваших проектных и строительных работ. Как ведущий производитель систем винтовых свайных фундаментов, IDEAL Foundation Systems изучит некоторые из наиболее распространенных форм фундаментов.

Фундаменты глубокого и мелкого заложения

Большинство зданий опираются на один из двух типов фундаментов: мелкий или глубокий.Отличительной чертой этих двух фундаментов является, конечно же, глубина заливки или укладки фундамента. Неглубокие фундаменты, также называемые раздельными или открытыми опорами, могут быть построены на глубине до трех футов. И наоборот, фундамент необходимо делать на глубине 60-200 футов. Два фундамента используются в зависимости от предполагаемых размеров, высоты и веса здания. Неглубокие фундаменты, естественно, используются для небольших и легких зданий, в то время как глубокие фундаменты требуются для более тяжелых, высоких и больших зданий.В рамках этих видов оснований существует множество конкретных типов основополагающих систем.

Индивидуальные опоры

Пожалуй, один из самых простых фундаментов, индивидуальные опоры также являются одними из самых распространенных. Этот фундамент образует серию колонн, которые заканчиваются у основания, сделанного из прямоугольного бетонного блока. Инженеры должны определить размер опоры, глядя на оценку общей нагрузки на колонну, и разделить ее на безопасную несущую способность почвы.Это говорит инженеру, какого размера должна быть стопа и какой глубины она должна быть.

Фундамент для плотины

Плотные фундаменты, обычно называемые матовыми фундаментами, используются, когда зданию требуется подвал. Весь цокольный этаж служит фундаментом здания. Это позволяет распределять вес здания по всей площади здания, обеспечивая равномерное распределение веса и предотвращая смещение и неисправности. Он получил свое название потому, что бетонный плот, казалось бы, плавает на дне земли.Фундаменты на плотах идеально подходят для зданий, расположенных на рыхлой или слабой почве, потому что плот помогает распределить вес.

Фундамент с резьбой

Своеобразная система глубокого фундамента, винтовая свая, по сути, использует гигантский винт, который просверливает землю и укореняется в более прочном, плотно утрамбованном грунте. Часто эти винтовые сваи укрепляются оболочкой из цементного раствора или бетона, чтобы гарантировать, что они не сдвигаются в почве. Поскольку они так глубоко врезаются в землю, они могут выдерживать огромные веса на относительно небольших платформах.Винтовые сваи являются предпочтительной системой фундамента, когда на строительной площадке есть слой слабого грунта на поверхности. Эти рыхлые, слабые слои не могут выдержать вес здания, поэтому винтовая шпора встраивается в более прочный слой. Винтовые сваи могут выдерживать гораздо более тяжелые нагрузки, чем отдельные опоры.

Система STELCOR® от IDEAL Foundation Systems

Мы создали систему фундаментов STELCOR®, чтобы быстро и легко добавить прочный и адаптируемый фундамент к вашему следующему строительному проекту.Эта система удаляет теперь почву, может быть установлена ​​в зонах с высоким уровнем грунтовых вод, использует раствор для фиксации сваи на месте и является значительно более экономичной, чем другие свайные системы. Свяжитесь с нами сегодня, чтобы узнать больше о винтовой системе STELCOR.

Какие решения доступны для поверхностных и глубоких фундаментов?


Фундамент глубокий

Если грунт слишком мягкий и плохого качества, возможно, вам придется подумать о строительстве глубокого фундамента, а это означает, что нагрузка, которая будет нести, будет ложиться на более глубокие несущие слои.Здесь действуют другие силы, нежели те, что действуют на фундамент. Глубокие основы часто строятся с системами свайных и сделаны стабильной через эффекты точечного опорного давления или поверхностного трения, которые возникают с таран, сверление или вбивания свай.

Существует широкий спектр продуктов и решений для различных типов глубоких фундаментов. Классические и распространенные решения включают использование вытесняющих свай, шнековых свай и микробвай. Некоторые из этих типов свай обычно используются для строительства из монолитного бетона, это означает, что бетон заливается на строительной площадке.Благодаря этим решениям фундамент может достигать глубины до 30 метров.

Водоизмещение свай:

Эти сваи также можно закладывать в землю без каких-либо земляных работ или удаления материала. Эти сваи укладываются в землю с помощью трамбовки, вибрационной забивки, вдавливания, забивания или комбинации этих различных процедур.

Шнековые сваи:

В отличие от вытесняющих свай, при использовании шнековых свай земля удаляется с помощью «червяка», а затем образовавшаяся в результате этого яма заполняется стальной арматурой и бетоном.

Микросвай:

Оба вышеупомянутых типа свай попадают в эту категорию. Все они имеют небольшой диаметр (внешний диаметр шнековых свай меньше 300 мм, а внешний диаметр забивных свай меньше 150 мм), и их обычно можно вставить в грунт с помощью небольшого бурового или трамбовочного оборудования.

Кроме того, помимо этих свайных решений, существуют и другие варианты, когда речь идет о строительстве глубоких фундаментов, например, фундаменты колодцев.

Винты заземления как универсальное строительное решение

Но есть инновационное и альтернативное решение, которое можно использовать как для поверхностных, так и для глубоких фундаментов: шурупы для заземления. Шурупы для заземления — это, по сути, сваи из оцинкованной стали, которые погружаются в грунт с помощью отвертки для заземления. Заземляющие винты приобретают устойчивость за счет поверхностного трения о вал трубы и за счет сцепления приварной резьбы с полом.Это означает, что нет необходимости перемещать землю или использовать бетон во время строительства. Более того, нет необходимости в комплексном заделке почвы. Это означает, что винты заземления имеют значительные преимущества по сравнению с бетонным фундаментом.

Благодаря своей конструкции, заземляющие винты могут использоваться для точечных фундаментов под поверхностный фундамент и для экономичных глубоких фундаментов для малых и средних строительных проектов, особенно в областях жилищного строительства, модульного строительства и инфраструктуры.Несущая способность обычно эквивалентна обычным бетонным растворам. Вы можете строить на большой глубине с помощью продуктов KRINNER серии V, которые представляют собой отдельные элементы, которые можно соединять друг с другом. С помощью подходящих отверток для заземления от KRINNER вы можете построить свой фундамент на удобной стройплощадке.

Винты заземления также можно использовать для соединения глубокого фундамента с наземным фундаментом. Лучше всего это сделать с помощью комбинированного свайно-плотного фундамента.Использование заземляющих винтов под фундаментными плитами значительно снижает чувствительность к оседанию по сравнению с обычным наземным фундаментом, и на фундаментные плиты оказывается меньшее давление, поскольку заземляющие винты также несут часть нагрузки. Это означает, что винты заземления являются экономичным вариантом как для поверхностных, так и для глубоких фундаментов, а также для комбинированных фундаментов.

Касание земли — лист

Изучение условий грунта перед проектированием и строительством зданий позволит избежать таких проблем, как сырость.

Мой сайт Южные холмы заняты 160 километрами мела, простирающимся от Хэмпшира до береговой линии Сассекса. Из-за этого он признан одним из самых важных меловых ландшафтов в Англии. Он также состоит из холмистых уровней с множеством склонов и гребней по всему ландшафту. По другую сторону гребня береговой линии расположены обрывистые склоны, обращенные на север, и уклоны, обращенные на юг. Геология утверждает, что этот мел образовался из-за того, что плантон (маленькие организмы, обитавшие в море) умер и опустился на дно под дождем из мелкой белой грязи.Затем из этого белого ила образовался мел, слои кремня, оставшиеся от каменного века и морских отложений, когда земля находилась на мелководье 75–90 миллионов лет назад.

Саут-Даунс оставляет остатки мела на берегах Суррея и Кента. Выветривание и эрозия приняли форму долин, вершин холмов и хребтов. Мел также хранит местную воду для жителей с подземным водоносным горизонтом, который ведет к долинам и рекам. Почвы над этим мелом на низинах имеют очень тонкую глубину, что не позволяет на этой территории расти большими деревьями, поскольку корни должны уходить глубоко в землю.

Фундаменты, Есть 4 типа фундаментов при строительстве на участке;

Ленточный фундамент

Ленточный фундамент используется для небольших зданий, например, двухэтажных. Стены этого фундамента располагаются под землей на глубине 500-750 мм в меловых грунтах, но не менее 450 мм для защиты от морозов. В песчаных и глинистых почвах глубина фундамента должна быть не менее 900 мм. В фундаментах из глинистых грунтов более 2.Глубина 5 м обычно неприемлема, и в этом случае также могут потребоваться сваи, плот или опорная плита и балочный фундамент.

Ближайшие дренажные траншеи или другие выемки следует располагать под углом 45 градусов или более от стены фундамента. Толщина ленточного фундамента должна быть от 150 до 500 мм.

Падовый фундамент

Используются на плохих опорных площадках. Отдельные бетонные плиты кладут на несколько метров ниже поверхности или ниже, в зависимости от нагрузки.Сталь укреплена в земле для большей прочности колонн, укрепленных на подушке. Это удержит его и привяжет колонну.

Плот фундаментов

Эти фундаменты используются, когда в земле есть смесь различных грунтов, которые имеют низкую несущую способность и должны выдерживать большие структурные нагрузки. Обычно это заболоченная земля, мягкая глина и земля, состоящая из санитарной насыпи или других материалов, таких как мусор, рыхлая почва, твердые отходы и т. Д.Плотный фундамент представляет собой толстую бетонную плиту, армированную сталью, которая покрывает всю площадь контакта конструкции, как толстый пол. Это поддержит такие здания, как склады, которые расположены вдоль всей платформы. Равномерное распределение нагрузки снизит напряжение в фундаменте. Избегайте неравномерной осадки, так как земля может двигаться, вызывая образование трещин в здании.

Свайный фундамент

Свая — это бетонный столб, уходящий вниз, глубоко в землю.Затем поверх каждой балки устанавливается заземляющая балка, чтобы соединить балки и создать фундамент. Свайные фундаменты выкапываются на глубину до 50 метров, достаточную, чтобы ударить по скале, чтобы здание не упало или не осело. Это для поддержки таких сооружений, как 50 этажей. Однако свайные фундаменты также можно использовать в качестве фундаментов мелкого заложения, которые обычно используются, когда нагрузки конструкции невелики по сравнению с несущей способностью поверхностных грунтов. Есть много других способов вкрутить колонну в землю без использования бетона, например:

винты заземления

Заземленный винтовой фундамент Krinner представляет собой более простую, устойчивую и иногда более эффективную альтернативу бетонным фундаментам.один помещается в землю вручную, неглубоко до поверхности земли. Они используются для простых целей, таких как дорожные знаки или большие солнечные батареи.

Наземные арки

Они будут использоваться для поддержки парковых скамеек, хижин или деревянных построек, теплиц и т. Д. Эти анкеры либо привинчиваются, либо забиваются молотком и могут быть прикреплены к желаемой конструкции, которую вы хотите сохранить на месте.

Пример из практики — Refuge en terre

Нам показали деревянную конструкцию с горизонтально закрепленной планкой поперек конструкции, чтобы сформировать фундамент для гипсовой стены или, в данном случае, стены.Стены были сделаны из соломы и глины, собранной на их участке. Интересно посмотреть, как люди используют материалы в этой области, чтобы создать упрощенный и эффективный дизайн.

Эта хижина была построена как место для медитации. В верхней части конструкции есть линия горизонта с окном из плексигласа, расположенным поперек нее, так что структурой все еще можно любоваться даже в сырых условиях. Строительство заняло всего 8 дней с использованием основных инструментов.

Список литературы

http: // en.wikipedia.org/wiki/South_Downs

http://www.geolsoc.org.uk/ks3/gsl/education/resources/rockcycle/page3824.html

http://www.geologyshop.co.uk/chalk.htm

http://constructionstudiesq1.weebly.com/strip-foundation.html

http://www.krinner.co.uk/about-krinner-uk/about-ground-screw/

Фондов

Фондов

Фонды

Типы фундаментов

Неглубокие фундаменты (иногда называемые «раздвижными опорами») включают подушечки («изолированные опоры»), ленточные опоры и плоты.
Фундаменты глубокие включают сваи, свайные стены, диафрагменные стены и кессоны.

Типы фундаментов

Фундамент мелкого заложения

Фундаменты мелкого заложения — фундаменты, заложенные вблизи подготовленной поверхности земли; как правило, если глубина фундамента (D f ) меньше ширины фундамента и менее 3 м. Это не строгие правила, а просто рекомендации: в основном, если нагрузка на поверхность или другие условия поверхности влияют на несущую способность фундамента, это «неглубокий».Неглубокие фундаменты (иногда называемые «раздвижными опорами») включают подушки («изолированные опоры»), ленточные опоры и плоты.
Фундаменты мелкого заложения используются, когда поверхностные грунты достаточно прочные и жесткие, чтобы выдерживать приложенные нагрузки; они обычно непригодны для слабых или сильно сжимаемых почв, таких как плохо уплотненная насыпь, торф, современные озерные и аллювиальные отложения и т. д.

Фундамент мелкого заложения

Падовый фундамент

Фундаменты с подкладкой используются для поддержки отдельных точечных нагрузок, например, от несущей колонны.Они могут быть круглыми, квадратными или прямоугольными. Обычно они состоят из блока или плиты одинаковой толщины, но они могут быть ступенчатыми или изогнутыми, если требуется для распределения нагрузки от тяжелой колонны. Фундаменты с подушечками обычно неглубокие, но можно использовать и глубокие фундаменты с подушками.

Фундамент мелкого заложения

Ленточный фундамент

Ленточный фундамент используется для поддержки линии нагрузок либо из-за несущей стены, либо, если линия колонн нуждается в опоре, когда положение колонн настолько близко, что отдельные опорные основания были бы неприемлемыми.

Фундамент мелкого заложения

Плотные фундаменты

Плотные фундаменты используются для распределения нагрузки от конструкции на большую площадь, обычно на всю площадь конструкции. Они используются, когда нагрузки на колонны или другие нагрузки на конструкцию близки друг к другу и отдельные опорные основания взаимодействуют друг с другом.

Плотный фундамент обычно представляет собой бетонную плиту, простирающуюся по всей загруженной площади.Он может быть усилен ребрами или балками, встроенными в фундамент.

Фундаменты на плотах имеют то преимущество, что они снижают дифференциальные осадки, поскольку бетонная плита сопротивляется дифференциальным движениям между положениями загрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку могут распределять нагрузки на большую площадь.

Типы фундаментов

Фундамент глубокий

Глубокие фундаменты — это фундаменты, заложенные слишком глубоко под готовой поверхностью грунта, чтобы на их несущую способность основания влияли условия поверхности, это обычно на глубине> 3 м ниже уровня готовой земли.К ним относятся сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких фундаментов, а также глубокие подушечные или ленточные фундаменты. Глубокие фундаменты могут использоваться для передачи нагрузки на более глубокие и более подходящие слои на глубине, если неподходящие почвы присутствуют вблизи поверхности.

Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки на фундамент через слои грунта с низкой несущей способностью на более глубокие слои почвы или породы с высокой несущей способностью. Они используются, когда по экономическим соображениям, конструкционным соображениям или условиям почвы желательно передавать нагрузки на слои за пределами практической досягаемости фундаментов мелкого заложения.В дополнение к опорным конструкциям сваи также используются для анкеровки конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым и опрокидывающим силам.

Опоры — это фундаменты, способные выдерживать большие нагрузки на конструкцию, которые возводятся на месте в глубоких котлованах.

Кессоны представляют собой форму глубокого фундамента, который сооружается над уровнем земли, а затем опускается до необходимого уровня путем выемки грунта или выемки грунта изнутри кессона.

Компенсированные фундаменты — это глубокие фундаменты, в которых снятие напряжений, вызванных земляными работами, приблизительно уравновешивается приложенным напряжением, создаваемым фундаментом. Таким образом, прикладываемое чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий фундамент.

Фундамент глубокий

Сваи

Свайные фундаменты можно классифицировать по
тип сваи
(разные конструкции, которые должны поддерживаться, и разные условия грунта, требуют разных типов сопротивления) и
тип конструкции
(можно использовать разные материалы, конструкции и процессы).

Сваи

Типы свай

Сваи часто используются, потому что на достаточно малых глубинах невозможно найти адекватную несущую способность, чтобы выдержать нагрузки конструкции. Важно понимать, что сваи получают опору как от концевого подшипника , так и от кожного трения . Пропорция несущей способности, создаваемая либо торцевым подшипником, либо поверхностным трением, зависит от условий почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.

Типы свай

Концевые опорные сваи

Концевые несущие сваи — это сваи, оканчивающиеся твердым, относительно непроницаемым материалом, таким как скала или очень плотный песок и гравий. Большую часть своей несущей способности они получают за счет сопротивления слоя у носка сваи.

Типы свай

Сваи фрикционные

Фрикционные сваи получают большую часть своей несущей способности за счет поверхностного трения или адгезии.Это обычно происходит, когда сваи не достигают непроницаемого пласта, а забиваются на некоторое расстояние в проницаемый грунт. Их несущая способность определяется частично концевой опорой и частично поверхностным трением между заделанной поверхностью почвы и окружающей почвой.

Типы свай

Сваи редукционные

Сваи, уменьшающие оседание, обычно закладываются под центральной частью фундамента плота, чтобы уменьшить дифференциал осадки до приемлемого уровня.Такие сваи укрепляют почву под плотом и помогают предотвратить перекос плота в центре.

Типы свай

Натяжные сваи

Конструкции, такие как высокие дымоходы, опоры электропередачи и пирсы, могут подвергаться большим опрокидывающим моментам, и поэтому часто используются сваи, чтобы противостоять возникающим подъемным силам на фундаменте. В таких случаях возникающие силы передаются на грунт по длине заделки сваи.Сила сопротивления может быть увеличена в случае буронабивных свай за счет недораскачивания. При проектировании натяжных свай необходимо учитывать эффект радиального сжатия сваи, так как это может привести к снижению сопротивления вала примерно на 10-20%.

Типы свай

Сваи с боковой нагрузкой

Почти все свайные фундаменты подвергаются, по крайней мере, некоторой степени горизонтальной нагрузки. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, будет небольшой, и никаких дополнительных расчетов конструкции обычно не требуется.Однако в случае причалов и пристаней, несущих ударные силы швартованных судов, свайных оснований для опор мостов, эстакад для мостовых кранов, высоких дымоходов и подпорных стен, горизонтальный компонент является относительно большим и может оказаться критическим при проектировании. Традиционно сваи в таких случаях устанавливаются под углом к ​​вертикали, обеспечивая достаточное горизонтальное сопротивление за счет составляющей осевой нагрузки сваи, которая действует горизонтально. Однако способность вертикальной сваи выдерживать нагрузки, приложенные нормально к оси, хотя и значительно меньше, чем осевая способность этой сваи, может быть достаточной, чтобы избежать необходимости в таких «сгребающих» или «разбитых» сваях, установка которых является более дорогой .Поэтому при проектировании свай для восприятия поперечных сил важно учитывать это.

Типы свай

Сваи в насыпи

Сваи, проходящие через слои средне- или плохо уплотненного заполнителя, будут подвержены отрицательному поверхностному трению , которое вызывает сопротивление вниз вдоль ствола сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит, когда заливка затвердевает под действием собственного веса.

Сваи

Виды свайных конструкций

Вытесняемые сваи вызывают смещение почвы как в радиальном, так и в вертикальном направлении, когда вал сваи забивается или вдавливается в землю. При использовании несмещаемых свай (или сменных свай) грунт удаляется, а образовавшаяся яма, заполненная бетоном или сборной бетонной сваей, опускается в яму и заливается раствором.

Виды свайного строительства

Сваи вытесняющие

Пески и зернистые почвы имеют тенденцию уплотняться в процессе смещения, в то время как глины имеют тенденцию к вспучиванию.Сами вытесняющие сваи можно разделить на разные типы, в зависимости от того, как они построены и как они вставляются.

Сваи вытесняющие

Полностью готовые вытесняющие сваи

Они могут быть из сборного железобетона;
армированный по всей длине (предварительно напряженный)
сочлененный (усиленный)
полый (трубчатый) профиль
или они могут быть из стали различного сечения.

Сваи вытесняющие

Сваи забивные и забивные

Этот тип сваи может быть двух форм. Первый включает в себя вбивание временной стальной трубы с закрытым концом в землю для образования пустоты в почве, которая затем заполняется бетоном по мере извлечения трубы. Второй тип такой же, за исключением того, что стальная труба остается на месте, образуя прочный кожух.

Сваи вытесняющие

Винтовые забивочные сваи

Конструкция этого типа выполняется с использованием специального шнека.Однако почва уплотняется, а не удаляется, поскольку шнек ввинчивается в землю. Шнек установлен на полой штанге, которую можно заполнить бетоном, поэтому, когда будет достигнута необходимая глубина, бетон может быть закачан вниз по штоку, и шнек будет медленно отвинчиваться, оставляя сваю на месте.

Сваи вытесняющие

Способы установки

Сваи забиваются или вдавливаются в грунт.Можно использовать несколько различных методов.

Способы установки

Падающий вес

Падающий груз или отбойный молоток — это наиболее часто используемый метод установки вытесняющих свай. Вес примерно вдвое меньше веса сваи поднимается на подходящее расстояние в направляющей и отпускается, чтобы ударить по головке сваи. При забивании полой трубы сваи вес обычно воздействует на пробку в нижней части сваи, таким образом уменьшая любые избыточные напряжения по длине трубы во время вставки.

Вариантами простого отбойного молотка являются отбойные молотки одностороннего и двустороннего действия . Они приводятся в движение паром, сжатым воздухом или гидравлически. В молоте одностороннего действия вес поднимается сжатым воздухом (или другими средствами), который затем выпускается, и весу позволяют упасть. Это может происходить до 60 раз в минуту. Молоток двустороннего действия такой же, за исключением того, что сжатый воздух также используется при движении молота вниз. Однако этот тип молота не всегда подходит для забивки бетонных свай.Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молота, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к разрушению бетона. Вот почему бетонные сваи часто подвергаются предварительному напряжению.

Способы установки

Дизельный молот

Быстрые контролируемые взрывы можно производить от дизельного молота. Взрывы поднимают таран, который используется для забивания сваи в землю.Хотя поршень меньше веса, используемого в отбойном молотке, повышенная частота ударов может компенсировать эту неэффективность. Этот тип молота наиболее подходит для забивки свай через несвязные зернистые грунты, где большая часть сопротивления приходится на торцевую опору.

Способы установки

Вибрационные методы забивки свай

Вибрационные методы могут оказаться очень эффективными при забивании свай через несвязные зернистые почвы.Вибрация сваи возбуждает зерна почвы, прилегающие к свае, делая ее почти свободной, что значительно снижает трение вдоль вала сваи. Вибрация может создаваться электрическими (или гидравлическими) эксцентриками, вращающимися в противоположных направлениях, прикрепленными к головке сваи, обычно действующими с частотой около 20-40 Гц. Если эту частоту увеличить примерно до 100 Гц, это может вызвать продольный резонанс в свае, и скорость проникновения может достигать 20 м / мин в умеренно плотных зернистых грунтах.Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, распространение шума и вибрации также может привести к заселению близлежащих зданий.

Способы установки

Способы установки домкратом

Домкратные сваи чаще всего используются для опор существующих конструкций. Выкопав грунт под конструкцией, можно вставить короткие куски сваи и втолкнуть их в землю, используя в качестве реакции нижнюю часть существующей конструкции.

Виды свайного строительства

Сваи несмещающие

При использовании несмещаемых свай почва удаляется, а образовавшаяся яма заполняется бетоном или, иногда, сборная бетонная свая опускается в яму и заливается раствором. Глины особенно подходят для этого типа образования свай, поскольку в глинах требуется только стенка скважины. опора близко к поверхности земли. При бурении более неустойчивого грунта, такого как гравий, может потребоваться какая-либо форма обсадной колонны или опоры, например, бентонитовая суспензия.В качестве альтернативы раствор или бетон можно вводить из шнека, вращающего гранулированный грунт. Таким образом, существует четыре типа несмещаемых свай.

Этот метод строительства создает неравномерную поверхность раздела между стволом сваи и окружающей почвой, что обеспечивает хорошее сопротивление поверхностному трению при последующей нагрузке.

Сваи несмещаемые

Буронабивные сваи малого диаметра

Обычно они имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штатива.Оборудование состоит из штатива, лебедки и троса, управляющего различными инструментами. Основные инструменты показаны на этой диаграмме.

В зернистых почвах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидной заслонкой внизу. Для проведения раскопок этого типа необходима вода. При перемещении корпуса вверх и вниз на дне ствола скважины происходит разжижение грунта (так как под корпусом создается низкое давление, поскольку разжиженный грунт быстро перемещается вверх), и он течет в корпус и может быть поднят на лебедку. поверхность и опрокинуты.При просверливании сыпучей почвы существует опасность чрезмерного разрыхления материала по бокам отверстия. Чтобы предотвратить это, необходимо продвинуть временную обсадную колонну, вбив ее в землю.

В связных грунтах ствол скважины продвигается путем многократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в ​​грунт и последующего подъема его на поверхность вместе с грунтовым грузом. Оказавшись на поверхности, глина, которая прилипает к крестообразным лезвиям, разделяется на пары.

Сваи несмещаемые

Буронабивные сваи большого диаметра

Большие скважины диаметром от 750 мм до 3 м (с 7-метровыми нижними расширениями) возможны при использовании роторного бурового оборудования. Шнековая установка обычно монтируется на кран или грузовик.

Спиральный или ковшовый шнек, показанный на этой схеме, прикреплен к валу, известному как штанга Келли (телескопический элемент квадратного сечения, приводимый в движение горизонтальным вертушкой).С помощью этой техники возможна глубина до 70 м. Использование бентонитовой суспензии в сочетании с бурением ковшовым шнеком может устранить некоторые трудности, связанные с бурением мягких илов и глин, а также рыхлых зернистых грунтов без постоянной поддержки обсадными трубами. Одним из преимуществ этого метода является возможность недостаточного расширения. При использовании расширяющегося бурового инструмента диаметр основания сваи может быть увеличен, что значительно увеличивает несущую способность сваи на конце.Однако недостаточное расширение — это медленный процесс, требующий остановки бурения для смены инструмента и медленный процесс при фактической операции недостаточного расширения. В глине часто предпочтительнее использовать более глубокий стержень с прямыми сторонами.

Сваи несмещаемые

Частично формованные сваи

Этот тип сваи особенно подходит в условиях, когда земля переувлажнена или когда есть движение воды в верхнем слое почвы, что может привести к выщелачиванию цемента из монолитной бетонной сваи.Отверстие просверливают обычным способом, а затем в него опускают кольцевые секции, чтобы получить полую колонну. Затем можно разместить арматуру и нанести раствор на основание сваи, вытесняя воду и заполняя зазор снаружи и сердцевину внутри колонны.

Сваи несмещаемые

Сваи, залитые цементным раствором или бетоном

Использование шнеков непрерывного действия становится все более популярным методом при строительстве свай.Эти сваи обладают значительными экологическими преимуществами во время строительства. Их уровень шума и вибрации низкий, и нет необходимости во временной обсадной колонне ствола скважины или бентонитовой суспензии, что делает его пригодным как для глин, так и для сыпучих грунтов. Единственная проблема в том, что они ограничены по глубине до максимальной длины шнека (около 25 м). Сваи строятся путем ввинчивания шнека непрерывного действия в землю на необходимую глубину, оставляя почву в шнеке. Затем цементный раствор (или бетон) можно продавить по полому валу шнека, а затем он продолжает накапливаться снизу по мере того, как шнек с его грузом извлекается.Затем арматуру можно опустить до схватывания раствора.

Альтернативная система, используемая в зернистых почвах, заключается в том, чтобы оставить почву на месте и смешать ее с цементным раствором под давлением, когда шнек вынимается, оставляя столбик земли, армированной цементным раствором.

Сваи

Факторы, влияющие на выбор сваи

Есть много факторов, которые могут повлиять на выбор свайного фундамента. Перед принятием окончательного решения необходимо рассмотреть все факторы и принять во внимание их относительную важность.

Факторы, влияющие на выбор сваи

Расположение и тип конструкции

Для конструкций над водой, таких как причалы и пирсы, наиболее подходящими являются забивные или забивные сваи (в которых оболочка остается на месте). На суше выбор не так прост. Приводные монолитные типы обычно самые дешевые при умеренных нагрузках. Однако часто бывает необходимо, чтобы сваи устанавливались так, чтобы не вызывать какого-либо значительного подъема грунта или вибраций из-за их близости к существующим конструкциям.В таких случаях наиболее подходит буронабивная набивная свая. Для тяжелых конструкций, испытывающих большие нагрузки на фундамент, обычно наиболее экономичны буронабивные сваи большого диаметра. Домкратные сваи подходят для опор существующих конструкций.

Факторы, влияющие на выбор сваи

Состояние почвы

Забивные сваи не могут быть экономично использованы в грунтах, содержащих валуны, или в глинах, когда вертикальное волнение грунта может быть опасным.Точно так же буронабивные сваи не подходят для рыхлых водоносных песков, а недорасвернутые основания нельзя использовать в несвязных грунтах, поскольку они подвержены обрушению до того, как можно будет уложить бетон.

Факторы, влияющие на выбор сваи

Прочность

Это обычно влияет на выбор материала. Например, бетонные сваи обычно используются в морских условиях, поскольку стальные сваи подвержены коррозии в таких условиях, а деревянные сваи могут быть повреждены буровыми моллюсками.Однако на суше бетонные сваи не всегда лучший выбор, особенно там, где почва содержит сульфаты или другие вредные вещества.

Факторы, влияющие на выбор сваи

Стоимость

При принятии окончательного решения о выборе сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, испытательную нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также организационные и накладные расходы, понесенные в период с момента первоначального расчистка площадки и время начала строительства надстройки.

Сваи

Свайные группы

Сваи чаще устанавливаются группами, а не одиночными. Группу свай следует рассматривать как составной блок из свай и грунта, а не как набор отдельных свай. На вместимость каждой сваи может повлиять забивка последующих свай в непосредственной близости. Уплотнение грунта между соседними сваями может привести к более высоким контактным напряжениям и, следовательно, к увеличению пропускной способности ствола этих свай.Конечная вместимость группы свай не всегда зависит от индивидуальной вместимости каждой сваи. При анализе емкости свайной группы необходимо учитывать 3 режима отказа.
Разрушение одной сваи
Отказ рядов свай
Отказ блока
Способы вставки, условия грунта, геометрия группы свай и то, как группа ограничена, — все это влияет на поведение любой группы свай. Если группа выйдет из строя как блок, полное трение вала будет мобилизовано только по периметру блока, поэтому любое увеличение пропускной способности вала отдельных свай не имеет значения.При расчете конечной несущей способности необходимо использовать площадь всего основания блока, а не только площади основания отдельных свай в группе. Такое разрушение блока может произойти, если сваи расположены близко друг к другу или если используется заглушка сваи, контактирующая с землей. Разрушение рядов свай может произойти, если расстояние между сваями в одном направлении намного больше, чем в перпендикулярном направлении.

Факультет окружающей среды и технологий, Университет Западной Англии

Основы для ремонта неисправных фундаментов

Фундамент — это метод увеличения глубины фундамента или ремонта дефектного фундамента.Это может произойти, если вы планируете добавить этажи к существующей конструкции или когда фундамент поврежден.

Один из видимых признаков того, что ваше здание нуждается в подкреплении, — это видимые трещины. Зданию необходимо укрепить фундамент, если трещины шире ¼ дюйма и есть некоторые признаки неисправного фундамента, особенно диагональные трещины. Разрушения фундамента также можно рассматривать как вздыбленный фундамент, потрескавшиеся или прогнутые стены и потрескавшиеся бетонные полы.

Самый распространенный метод крепления — метод заливки массой.Этот процесс требует последовательной выемки секций на заранее установленную глубину под основанием и укладки бетона на каждую яму. Повторяйте этот метод, пока вся пораженная область не будет укреплена. Существуют и другие методы и техники поддержки, которые описаны в следующих разделах.

Опора с винтовыми сваями и скобами

Основание с помощью винтовых свай и скоб обычно используется в некоторых случаях, когда традиционный процесс крепления невозможен.В некоторых зданиях может потребоваться выемка грунта на большую глубину или, возможно, невозможно использовать свайную установку, что делает его идеальным для использования метода винтовых свай и кронштейнов. Винтовые сваи и кронштейны могут быть установлены только бригадой из двух человек вручную или с помощью небольшого оборудования, такого как мини-экскаватор.

Винтовые сваи могут устанавливаться в фундаменты, способные работать на растяжение и сжатие, выдерживать вертикальные и поперечные силы ветра, а также силы вибрации и сдвига. Они идеально подходят для использования с опорными кронштейнами.Затем конструкцию можно поднять обратно в горизонтальное положение, а вес фундамента перенести на систему опор и кронштейнов. Винтовые сваи имеют много преимуществ по сравнению с традиционными сваями, такими как скорость установки, низкий уровень шума и минимальная вибрация, которая может вызвать повреждение окружающей территории.

Свайно-балочный метод

Укрепление свай и балок — еще один отличный и предпочтительный метод облегчения опоры. Использование этой системы требует установки мини-сваи по обе стороны от поврежденной стены.После того, как сваи были установлены, под стеной снимается кирпичная кладка и используется железобетонная игольчатая балка для соединения свай и поддержки стены.

Уменьшение расстояния между игольчатыми балками позволяет выдерживать очень высокие нагрузки. Несущая способность нижележащих пластов будет определять количество, диаметр, глубину и шаг используемых свай. При таком методе крепления могут использоваться бурозабивные сваи или забивные сваи. Преимуществами подкладки из свай и балок являются:

  • Подходит для ограниченного доступа
  • Быстрее традиционной основы
  • Высокая грузоподъемность
  • Меньше перерывов, меньше отходов и быстро завершается

Укрепление свайным плотом

Подкрепление свайным плотом необходимо использовать, когда необходимо подкрепить всю конструкцию.Рекомендуется, когда фундамент слишком глубокий для других методов крепления фундамента или в областях, где почва настолько твердая, что небольшое оборудование не может копать на требуемую глубину. Сваи размещаются в определенных местах по условиям нагрузки; затем карманы под опорами ломаются и укрепляются игольчатые балки, которые выдерживают нагрузку на стену. Затем строится кольцевая балка, чтобы связать все иглы, и конструкция заливается бетоном. Преимущества этой системы:

  • Обеспечивает поперечные и поперечные связи по всей конструкции.
  • Экономичен на глубине более 1,5 м.
  • Нет необходимости во внешнем доступе.
  • Уменьшает нарушение работы дренажных систем.

Подсказки для подкрепления

Обычно для достижения лучших результатов этот процесс должен быть разработан или проведен инженером-строителем, но вот несколько советов, которые помогут вам в процессе обоснования.

  • Укрепление основы необходимо начинать с углов и обрабатывать внутрь.
  • Подкладка должна выполняться только на несущих стенах.
  • Не подкладывать под ненесущие стены.
  • Начало подкрепления под полосой опоры. Рекомендуется начинать с не менее 3 футов в длину, два фута в ширину и два фута в глубину.
  • После завершения земляных работ засыпьте полость бетоном. Бетон следует смешать, используя одну часть цемента, три части песка и шесть частей заполнителя.
  • Не забудьте использовать опалубку по краям.
  • Допускается укладка бетона не менее чем на два дня.
  • Используйте стержень, чтобы полость под существующим фундаментом была заполнена.
  • Перед загрузкой убедитесь, что бетон полностью затвердел.
  • Когда бетон наберет достаточную прочность, отломите выступающую опору.
  • Разрежьте бетон на массу бетонной поверхности.
  • Засыпка и компактная. Если у вас возникли проблемы с достижением необходимого уплотнения, добавьте воды в почву из шланга.

фундаментов для сложных участков | Домостроение

Есть веские причины, по которым разработчики обычно избегают «хитрых» сайтов.Потенциально непомерные затраты на фундамент в сочетании с длительными периодами неопределенности могут быстро превратить жизнеспособный проект в смелую авантюру. Однако то, что может показаться «проблемным сюжетом», иногда может оказаться замаскированным благословением для самостроителей, желающих решать технические задачи.

Основная роль фундамента является якорем здания с хорошей несущей землей (другими словами, земля способен поддерживать здание). Даже относительно легкие конструкции, такие как дома с деревянным каркасом, должны быть надежно «закреплены на месте», чтобы противостоять перемещению грунта.

Проблема в том, что традиционные траншейные фундаменты становятся неэкономичными при глубине около 2 м. Поэтому в местах, где не хватает стабильной почвы, вам, вероятно, понадобится что-то более сложное, чтобы защитить свой дом от разрушительного воздействия природы. Обычно это означает консультирование инженера-строителя на стадии проектирования. Потребность в «специальных» фундаментах также может увеличить время, необходимое для земляных работ с трех-четырех дней для обычного строительства, до, возможно, двух или трех недель, что более чем вдвое увеличивает ваши общие затраты на этом этапе проекта.

Что представляет собой сложный сюжет?

Тремя основными причинами увеличения количества земляных работ являются наклонные участки, непосредственная близость и / или присутствие деревьев и «плохой грунт».

Даже на очень пологих склонах могут возникнуть сложности. Проектирование дренажа и доступа потребует тщательного внимания, а поверхностные воды, спускающиеся с холма, необходимо направить вокруг здания. Как правило, чем круче площадка, тем выше затраты, поскольку для удержания грунта на уклоне более 1:25 часто требуются дорогие подпорные стены.

Однако самое важное решение — это место размещения здания. Один из вариантов — встраиваться в холм, выкопав грунт, чтобы создать ровное основание. В качестве альтернативы вы можете решить расширить здание наружу с помощью опорных стен, построенных под возвышением. Оба варианта, вероятно, увеличат ваши затраты на фундамент на сумму более 5000 фунтов стерлингов.

Компромиссный метод состоит в том, чтобы подогнать дом под уклон с помощью ряда шагов, создавая многоуровневую планировку. Это уменьшит объем земляных работ, хотя может добавить до 10 процентов к общей стоимости строительства.Тем не менее, участки с уклоном могут предоставить возможность добавить дополнительное пространство за счет включения подвала в качестве экономичного способа заполнить пустоты при строительстве над уровнем земли.

Сохранение зрелых деревьев может значительно повысить «ценность удобства» собственности, одновременно помогая успокоить планировщиков и недовольных соседей. Проблема в том, что известные виды, страдающие от жажды, такие как ивы и тополя, могут вызывать нестабильность почвы в недрах, таких как усадочная глина.

В качестве приблизительного ориентира рекомендуется, чтобы здания на обычных фундаментах не были ближе к одиночным деревьям, чем высота дерева в зрелом возрасте, или в полтора раза для групп деревьев; Национальный совет жилищного строительства (NHBC) публикует таблицы, показывающие «безопасные расстояния».Чтобы определить глубину фундамента, вам также необходимо принять во внимание усадку грунта и потребность в воде для разных пород, а также отметить расстояние между деревьями и фундаментом.

Вырубка деревьев также может вызывать проблемы. В течение нескольких лет после расчистки участка глинистые почвы могут постепенно расширяться, впитывая влагу, больше не поглощаемую деревьями. Конструкция фундамента должна учитывать это.

Корневые барьеры могут быть полезным методом защиты фундамента.Это включает в себя выкопку узкой траншеи между деревом и зданием примерно на метр глубже, чем самые нижние корни (траншеи обычно имеют глубину около 4 м), в которую вставляются большие жесткие пластиковые листы толщиной около 4 мм.

Чтобы максимально использовать этот участок, на склоне под этим современным домом был построен гараж с основными жилыми помещениями на два этажа выше. (Изображение предоставлено Джереми Филлипсом)

«Плохая земля»

Существует несколько причин, по которым земля может быть подвержена движению:

Изменение объема: Термоусадочная глина подвержена сезонным изменениям объема, хотя это редко превышает метр под поверхностью.Проблемы усугубляются наличием деревьев и кустарников в непосредственной близости, в сочетании с периодами засухи и проливных дождей.

Морозное пучение: Пружинная или заболоченная почва указывает на высокий уровень грунтовых вод , где почва может расширяться при замерзании . Однако поверхностные грунтовые воды редко замерзают на глубине более полуметра.

Подготовленная земля: Ранее разработанная «заброшенная» земля может содержать всевозможные ужасы, такие как старые опоры, стоки и колодцы.Бывшие промышленные предприятия или свалки также могут содержать потенциальные риски, связанные с токсичными химическими веществами , или газообразным метаном, поэтому рекомендуется проконсультироваться с местными органами реестра загрязненных земель. Однако в некоторых случаях решение может быть относительно простым, например, с указанием стойкого к сере цемента.

Нестабильный грунт: Хуже всего то, что прошлые выемки или добыча могли сделать грунт крайне нестабильным, а новые фундаменты потенциально подвержены периодическим, непредсказуемым оседаниям.

Подробнее об избежании → типичных проблем на участке

Решения для фундамента

Строительство на сложной местности обычно включает одно из следующих решений:

На земле с плохой несущей способностью, например, на мягких песчаных глинах , самое простое решение стоит копнуть еще немного. Если стандартный траншейный фундамент достаточно глубокий, его основание должно поддерживаться на твердом грунте, не подверженном сезонным изменениям, в то время как балочные и блочные перекрытия могут легко перекрывать поверхность.

На участках глина , однако, грунт вокруг сторон фундамента все еще будет склонен к периодическому расширению и сжатию, поскольку грунт становится насыщенным, а затем высыхает. Таким образом, чтобы противостоять боковому давлению, стороны траншеи могут быть облицованы гибкой скользящей мембраной, которая позволяет глине независимо сжиматься или набухать.

Кроме того, строительство более широкого фундамента может помочь распределить нагрузку на большую площадь, но для этого может потребоваться стальная арматура, чтобы предотвратить сдвиг.И, как мы видели, с более глубоким фундаментом траншеи вскоре становится дешевле, проще и безопаснее перейти на одно из следующих «инженерных» решений.

Сваи представляют собой бетонные колонны, просверленные глубоко в твердой скальной породе, чтобы надежно закрепить здание, чему способствует сопротивление трения от окружающей земли. Этот метод стал гораздо более распространенным в жилищном строительстве с появлением более дешевых систем с короткими забоями, устанавливаемых с использованием арендованных мини-свайных установок. В настоящее время это наиболее широко используемый тип фундамента после обычных траншей, в немалой степени благодаря требованиям планирования, поощряющим сохранение деревьев и развитие заброшенных земель.

(Изображение предоставлено Ян Рок)

Сваи размещаются примерно через каждые 2,5 м под основными стенами, а также на углах и перекрестках. По достижении твердого пласта они могут быть увенчаны грибовидными «крышками свай», на которые устанавливаются горизонтальные железобетонные кольцевые балки (так называемые «грунтовые балки») для поддержки основных стен. Существует четыре основных типа систем мини-сваи («микровыводы»):

  • Забивные сваи широко используются в глинистых подпочвах и включают сверление отверстий (от 200 до 600 мм в диаметре) на глубину до 24 м с помощью «шнека» (a). вращающийся вал с режущими лезвиями).После просверливания шнек снимается, а отверстие заполняется железобетоном. Это наименее затратный и наиболее распространенный метод, практически исключающий вибрацию. На участках с очень ограниченным доступом легкие штативы для ручных шнеков могут бурить диаметром до 300 мм и глубиной до 13 м.
  • Сваи со шнеком непрерывного действия (CFA) используются в неустойчивых или водонесущих грунтах. Основное отличие от насыпных свай состоит в том, что буровые части являются полыми, поэтому бетон можно закачивать прямо на дно скважины при извлечении шнека.
  • Забивные сваи имеют стальную опалубку и подходят для влажных, нестабильных или загрязненных грунтов. Эти сваи более экономичны, чем метод CFA, и имеют размеры от 150 до 320 мм. Сначала обсадная труба помещается в небольшую пилотную скважину, а затем проталкивается в землю с помощью подходящего веса на гидравлическом сваебойном станке. Одним из преимуществ этого метода является то, что он не создает почти никакого грунта, что позволяет экономить на транспортировке и утилизации, а также снижает углеродный след.
  • Винтовые сваи (также известные как винтовые сваи) похожи на гигантские шурупы для дерева — эти полые трубчатые стальные сваи вкручиваются в землю с помощью машины без предварительной раскопки.Основное преимущество — быстрая установка и минимальное перемещение и утилизация почвы.

Плот — это большая сплошная железобетонная плита, простирающаяся под всем зданием. Распределение нагрузки по всей площади основания снижает нагрузку на единицу площади, что делает плот подходящим там, где есть неустойчивость грунта, например, на участках с историей добычи полезных ископаемых.

Вместо того, чтобы пытаться закрепить здание на якоре, в случае проседания плот сконструирован так, чтобы поглощать движение, защищая конструкцию здания, находящегося наверху.Поскольку плоты могут преодолевать слабые участки, они также часто используются на сжимаемой земле для обратной засыпки, участках с грунтовыми водами или глиной, склонных к чрезмерной усадке, а также на участках с непредсказуемыми геологическими условиями, такими как ручьи, текущие глубоко под поверхностью.

(Изображение предоставлено Иэном Роком)

Обычные «плоские плоты» состоят из плиты одинаковой толщины с массой стальной арматуры сверху и снизу для обеспечения сопротивления как вертикальному, так и низкому изгибу. Альтернативная конструкция с «широким носком» используется на земле с плохой сжимаемостью.Здесь края плота, поддерживающего основные стены, сделаны толще и глубже и усилены металлическими «клетками». Конструкция аналогична очень толстой твердой бетонной плите перекрытия, но ее можно заливать прямо в землю или «плавать» на слое из мелкозернистого материала.

Плоты также должны учитывать возможное движение грунта без разрыва рабочих труб и водостоков, которые могут проходить через залитые в бетон муфты. Главный недостаток фундаментов на плотах — высокая стоимость, во многом из-за огромного количества потребляемого высокопрочного бетона и стали.

Фундаменты с подушечками предназначены для восприятия индивидуальных «точечных нагрузок». Этот тип фундамента подходит для зданий с каркасными конструкциями, такими как стальной каркас или традиционные стойки и балки, где каркас может поддерживаться на серии небольших бетонных опор вместо внешней стены, сидящей на непрерывных полосах в земле. Однако, как и в случае свайного фундамента, можно модифицировать опоры, сооружая железобетонные балки грунта, которые проходят между бетонными опорами, что делает их пригодными для поддержки зданий из легких панелей с деревянным каркасом.

(Изображение предоставлено Ианом Роком)

Строительство относительно несложно.

  1. Сначала вырывают несколько больших ям глубиной около метра. Обычно они будут расположены довольно близко друг к другу, по центрам 600 мм, и расположены в углах и под наиболее сильно нагруженными частями стены (например, с обеих сторон оконных и дверных проемов).
  2. Ямы обычно выкапываются машинным способом; простой механический буровой станок для столбов может просверлить скважину на глубину около 1,4 м.
  3. Квадратные или круглые подушки отливаются отдельно на дне каждой ямы.
  4. Стальные опоры могут быть прикручены сверху или опоры из кирпича или железобетона могут быть построены на каждом фундаменте.

Одним из преимуществ этой системы является то, что процесс строительства находится в пределах возможностей компетентного строителя. Кроме того, это достаточно экологичная система фундамента, поскольку используется относительно небольшое количество бетона.

Подушечки подходят для бедных почв, а также могут использоваться во избежание проблем, когда буронабивная сваи иногда затрудняется из-за непроницаемых карманов из щебня или твердого гравия, трещин и заклиниваний.Обратной стороной является то, что процесс очень трудоемкий.

Влияние вашей строительной системы

Свайные фундаменты обычно являются наиболее экономичным решением для участков, где несущие опоры находятся на несколько метров ниже поверхности, таких как насыпанный грунт или усадочная глина с глубоко укоренившейся растительностью. Но там, где земля нестабильна, более безопасным вариантом будет железобетонный плот, который эффективно «плавает» по поверхности.

Выбор типа фундамента также зависит от выбранного вами метода строительства дома.Обычные каменные стены обычно строятся на стандартном фундаменте из траншеи или плота, поскольку они легко обеспечивают стабильно ровное основание. Однако системы свайного фундамента с кольцевыми балками могут также подходить как для деревянного каркаса, так и для традиционных каменных стен.

Фундаменты с подкладкой подходят для точечных нагрузок от стальных стоек или стен из столбов и балок. Чтобы предотвратить проблемы с сыростью и гниением, традиционные деревянные каркасные конструкции, вероятно, лучше всего опираются на короткие фундаментные стены, построенные из кольцевых балок.

Современные панельные конструкции с деревянным каркасом намного легче, чем конструкции из каменной кладки, поэтому теоретически они должны требовать меньше фундаментов. Но, как мы видели, важнее всего не столько вес дома, сколько тот факт, что груз опирается на твердую почву, которая не двигается. Пока этот квадрат может быть отмечен, фундаменты не должны быть чрезмерно спроектированы с учетом нагрузок, которые они несут.

Еще один фактор, связанный с деревянными каркасными стенами — или вообще чем-либо, что доставляется на место сборными, — это необходимость в фундаменте с большей степенью точности (плюс-минус 5 мм), поскольку меньше возможностей для исправления ошибок на месте.

фундаментов зданий — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки для их поддержки.

Существует очень широкий диапазон типов фундаментов, подходящих для различных применений, в зависимости от таких факторов, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.

[править]

Ленточный фундамент обеспечивает непрерывную полосу опоры для линейной конструкции, такой как стена. Для получения дополнительной информации см. Ленточный фундамент.

Фундаменты для засыпки траншеи представляют собой разновидность ленточных фундаментов, при которых выемка траншеи почти полностью залита бетоном. Для получения дополнительной информации см .: Фундамент для засыпки траншеи.

Фундаменты из щебеночных траншей — это еще одна разновидность фундаментов для засыпки траншеи и традиционный метод строительства, при котором используется рыхлый камень или щебень для минимизации использования бетона и улучшения дренажа.Для получения дополнительной информации см. Фундаменты из щебеночных траншей.

[править] Падовые основания

Фундамент

— это прямоугольные или круглые опоры, используемые для поддержки локализованных нагрузок, таких как колонны. Для получения дополнительной информации см. Фундаменты площадки.

[править] Плотные основания

Плотные фундаменты — это плиты, которые покрывают большую площадь, часто всю площадь здания, и подходят там, где грунтовые условия плохие, вероятна оседание, или где может быть непрактично создавать отдельные ленточные или блочные фундаменты для большого количества индивидуальные нагрузки.Фундаменты на плотах могут включать балки или утолщенные участки для обеспечения дополнительной поддержки при определенных нагрузках. Для получения дополнительной информации см. Фундаменты на плотах.

[править] Сваи

Свайные фундаменты — длинные, тонкие, колонны, как правило, из стали или железобетона, а иногда и из дерева.

Обычно сваи классифицируются как; сваи с торцевыми опорами (где большая часть трения возникает у носка сваи, опираясь на твердый слой) или фрикционные сваи (где большая часть несущей способности сваи создается за счет касательных напряжений по сторонам сваи, подходит, когда более твердые слои слишком глубоки).

Чаще всего встречаются сваи; забивные сваи, предварительно изготовленные за пределами площадки, а затем забиваемые в землю, или буронабивные сваи, которые заливаются на месте. Если бурение и заливка производятся одновременно, сваи называются сваями непрерывного действия (CFA).

Для получения дополнительной информации см. Свайные фундаменты.

[править] Мини-сваи (или микрогруды / микрошипы)

Мини-сваи используются там, где доступ ограничен, например, для опорных конструкций, пострадавших от осадки.Это могут быть забивные или винтовые сваи. Для получения дополнительной информации см. Micropiles.

[править] Свайные стены

Путем размещения свай непосредственно рядом друг с другом можно создать постоянную или временную подпорную стену. Это могут быть близко расположенные смежные стены свай или пересекающиеся секущие стены, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенами.

[править] Стенки диафрагмы

Мембранные стены изготавливаются путем выкапывания глубокой траншеи, обрушение которой предотвращается за счет заполнения инженерной жидкостью, такой как бентонит, а затем траншея заполняется железобетонными панелями, стыки между которыми могут быть водонепроницаемыми.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
