бетонный ленточный фундамент или винтовые сваи?
И самое «основательное» возражение – надежность бетона. Одно дело даже с виду солидная монолитная бетонная лента. Совсем другое – сваи, которые выглядят довольно «изящно» и, кажется, «нырнут» в грунт под весом массивной постройки.
Сразу же стоит вернуться к аргументам, которые мы приводили, когда рассматривали «низкую цену» бетона. О надежности можно говорить только если конструкция выполнена без нарушений.
Есть и еще одна особенность работы с бетоном – процесс полного набора прочности, занимающий 28 суток при температуре 20 ºС. Продолжить строительство можно и при наборе прочности не менее 70% при нормальных условиях, но это займет не менее 21 суток. При снижении температуры окружающей среды этот срок увеличивается. А в период отрицательных температур требуется прогрев бетона. Если такой прогрев будет выполнен некачественно и какие-либо участки промерзнут, то их придется демонтировать и выполнять заново.
Нормальные условия подразумевают под собой не только теплую погоду, но и правильный уход за бетоном. Когда бригада залила бетон и уехала, Вам придется еще три недели внимательно следить за тем, чтобы он находился во влажном состоянии и не потрескался от жары. Можно представить, какие траты Вас ожидают, если меры предосторожности не будут соблюдены, а фундамент окажется не просто не надежным, а вовсе непригодным для строительства дома. Так как найти бригаду или компанию, которая предоставляла бы гарантию на выполненные работы сложно, в подобной ситуации рабочие виноваты не будут, а все расходы лягут на Вас.
Во время строительства фундамента на винтовых сваях такие ситуации исключены, так как после установки Вы сразу получаете готовую конструкцию (все этапы СМР описаны в разделе «Установка винтовых свай»). Более того, приобретая сваи, Вы можете при помощи недорогих приборов (микрометр и др.) оценить их качество: толщину стенки ствола и толщину лопасти, качество сварных соединений (подтверждением качества может служить УЗК отчет о сплошности сварного шва).
Качество металла – отдельная тема, но стоит помнить о том, что покупка винтовых свай, как и любых строительных материалов, у специализированных организаций значительно уменьшает риск стать жертвой недобросовестных производителей.
Таким образом, детально рассмотрев наиболее популярные мифы, можно с уверенностью говорить о том, что преимущества бетонного фундамента серьезно преувеличены, а, следовательно, относиться к ним нужно с долей скептицизма.
Фундамент свайный или ленточный, что лучше
Многие строители, начиная возводить основание, сталкиваются с большой проблемой. Их не устраивает тип грунта? Может, недостаток средств на постройку? Все дело в выборе основания для дома. На данный момент существует множество разных вариаций того, как можно обустроить фундамент. Все они отличаются несущей способностью, внешним видом, конструкцией и технологией устройства.
Кроме того, каждый фундамент имеет свои достоинства и недостатки. Наиболее популярными вариантами принято считать ленточный и столбчатый фундамент. За многие годы они завоевали множество застройщиков. При этом есть приверженцы как первого варианта, так и второго. Одни отстаивают своего представителя, другие – своего. Как же разобраться в том, какой фундамент лучше свайный или ленточный?
Чтобы выяснить ответ на этот вопрос, давайте рационально сравним эти фундаменты, выясним их положительные и отрицательные моменты, а также узнаем отзывы потребителей. Так, вы сможете определиться с выбором.
Основание на сваях
Для начала обратим внимание на свайный фундамент. Он весомо отличается от ленточного своей конструкцией. В качестве опор используются сваи, которые и характеризуют тип данного фундамента. Их забивают, ввинчивают или вставляют в землю по периметру здания. Основной упор идет на углы постройки и места, где нагрузка наибольшая. Для небольших построек, фундамент из свай может повторять контур здания, а вот для массивных конструкций делают сплошное основание, как это видно на фото.
Так как именно сваи характеризуют основание, давайте детальней поговорим о них. Мы упоминали то, что устройство может быть разных видов (забивное, винтовое, буронабивное). Все сводится к виду свай. Различают несколько видов изделий, которые отличаются по материалу:
- Сваи из дерева.
- Из металла.
- Из бетона.
- Из железобетона.
Способ возведения фундамента
Если говорить о винтовом типе, то делаются металлические сваи, конец которых имеет лопасти (насечку). Благодаря им изделие можно легко вкрутить в нужное вам место. При этом работы выполняются как своими руками, так с помощью специального инструмента. Достаточно вырыть небольшую ямку и начинать вкручивать сваю в землю строго перпендикулярно.
Забивной вариант говорит сам за себя. Используются сваи с острым наконечником и тупым концом. При помощи специальной техники, изделия забивают в грунт на нужную глубину.
Буронабивной фундамент устраивается иначе. Для него скважины делаются заранее, в них устанавливается пустотелая свая, все армируется и заливается бетоном.
После того как все сваи установлены на свои места, они выравниваются по горизонту, и выполняется обвязка. Этот фундамент стал популярным из-за того, что обладает повышенной несущей способностью. Кроме того, такое основание можно использовать на любом типе грунта, независимо от его сложности.
Обратите внимание! Заводы, которые специализируются на производстве свай, начали выпускать опоры, которые имеют повышенную прочность.
К примеру, стандартные винтовые сваи имеют толщину стенок 4 мм. Для проблемного грунта этого показателя более чем достаточно. Но, сейчас вы можете купить опоры, которые имеют толщину металлической стенки равную 6,5 мм. Это расширило спектр применения данного вида фундамента, сделав его незаменимым в промышленности.
Основной фактор, который говорит в пользу этого типа основания – возможность возводить фундамент на проблемном грунте. Какие они? Глинистая почва, суглинистая, торфяная и болотистая. С таким грунтом устраивать железобетонный фундамент не рекомендуется. А если и делать это, то надежная конструкция обойдется вам во много дороже. Получается, что за меньшую цену свайного фундамента, вы получаете качественное основание.
Плюсы и минусы свайного фундамента
Итак, чтобы иметь полную картину, давайте подытожим все и узнаем, в чем же преимущества такого типа фундамента.
- Низкая себестоимость. На устройство свайного фундамента вы потратите на 30% меньше средств, чем на сооружение железобетонной конструкции (если говорить о рыхлом и неустойчивом грунте).
- Небольшие сроки возведения готовой конструкции. Работа выполняется быстро и без особых трудозатрат. Кроме того, использовать специальную технику не требуется (только для забивного типа). Если вам нужно построить свой небольшой дом или сарай, то все можно сделать быстро и своими руками.
- Идеальный вариант для сооружения здания на проблемном грунте. Речь идет о болоте, глине и т. п.
- Безопасность и долговечность основания. При соблюдении технологии устройства, способен прослужить до 200 лет.
- Если сравнивать с ленточным основанием, то никаких работ по копке траншей не требуется. Да и с бетоном возиться не придется. Благодаря этому работа несложная и быстрая.
- Начинать работы можно в любой период, даже зимой. Достаточно очистить участок от снега и приступать к процессу.
- Если на участке большие перепады высоты, для свайного фундамента это не проблема.
- Высокая прочность и способность выдерживать большие нагрузки.
Как видите, преимуществ действительно много и все они довольно весомые. А есть ли у него минусы? Конечно, ни одна вещь не может обойтись без них. То же касается свайного фундамента. Они небольшие, но есть, поэтому обратите на них внимание.
- Если не иметь достаточных знаний, можно купить сваи низкого качества. А это приведет к тому, что о долговечности возведенного фундамента говорить не стоит. Ведь металл может поржаветь, железобетон раскрошиться. Это может привести к трагическим последствиям.
- Использовать свайный фундамент на каменистом грунте нельзя. Лопасти могут поломаться, а достичь нужной глубины будет достаточно сложно. Как результат, мелкозаглубленное неустойчивое основание, непригодное для строительства.
- Соорудить подвальное помещение под зданием невозможно. То же касается и гаража.
- Высокие трудозатраты, чтобы утеплить свободное пространство под полом и декорировать его.
Если верить отзывам, то большинство людей довольны качеством данного типа фундамента.
Ленточный тип фундамента
Это массивная конструкция из железобетона. Она имеет внушающий вес, а на устройство потребуется немало усилий. Что представляет собой этот вид фундамента? На фото видно, как он выглядит.
Эта сплошная лента повторяет контур всего здания, включая несущие стены и стены внутри. Это замкнутая конструкция, которая изготавливается из бетонного раствора, укрепленного арматурными прутьями. Но, ленточный фундамент может возводиться из нескольких видов материала:
Вся нагрузка передается на ленту и распределяется по грунту. Особенностью фундамента является его высокая несущая способность. Он подходит как для небольших домов, так и для внушительных конструкций.
Способ возведения фундамента
Чтобы соорудить такой фундамент, нужно попотеть с земельными работами. Дело в том, что для заливки ленты нужно вырыть подходящий котлован, повторяющий контур дома. При этом он может иметь ширину, начиная от 40 см, а глубину от 50 см и выше. Для сложных грунтов делается траншея, глубиной 1,5 м.
Следующий этап – устройство песчаной подушки для предотвращения размывания грунта водой. Песок и гравий трамбуются (каждый слой минимум 10 см), сверху делается обрешетка, устанавливается арматурная сетка и все заливается бетоном. Характерным является то, что средств, усилий и времени на возведение конструкции необходимо значительно больше. Кроме того, использовать его для болотного или глинистого грунта не рекомендуется.
Плюсы и минусы ленточного фундамента
Теперь приступим к рассмотрению достоинств и недостатков данного типа основания.
- Одно из главных преимуществ фундамента – возможность постройки подвального помещения и гаража. Мало того что в этом помещении можно скрыть коммуникации, так еще и потери тепла самого дома уменьшаются. Да и освобождается помещение для хранения автомобиля.
- Несмотря на высокие трудозатраты, всю работу вы можете выполнить самостоятельно. За весь процесс, единственный механический инструмент который вам понадобиться – это бетономешалка и вибрационный агрегат. Все остальное делается вручную, без специализированной техники.
- Высокая прочность, характеристики, и, соответственно, длительный срок эксплуатации. При правильной установке, основание прослужит минимум 150 лет.
- Хороший показатель стойкости перед негативным воздействием подземных вод.
Несмотря на востребованность такого типа фундамента, он имеет свои явные недостатки:
- высокие трудозатраты на земляные работы;
- длительный срок всего процесса. Мало того что траншею выкопать долго, так еще и сооружать опалубку и ждать месяц, ока высохнет бетон;
- заливать фундамент нужно сразу, чтобы не образовывалось стыковочных швов. Если допустить их возникновение, то прочность основания значительно снижается. Важно добиться монолитной конструкции;
- большая себестоимость, это касается и материалов, средств и усилий;
- ленточный фундамент подходит не для всех типов грунта.
Если брать во внимание отзывы застройщиков, то многие отмечают его надежность и длительный срок службы. Однако не всех радует то, что приходится тратить много времени на весь процесс, начиная от копки траншеи, заканчивая гидроизоляцией.
Подведем итоги
Что же вы узнали сегодня? Мы рассмотрели два типа фундамента, которые чаще всего используют при строительстве. Кроме того, мы увидели разницу в их устройстве, а также определились с достоинствами и недостатками каждого вида. Остается только сопоставить все данные и решить, какой фундамент лучше для вас. Ведь сказать однозначно, какой лучше вообще, нельзя. Для каждой ситуации лучше подойдет определенный вид. Поэтому, чтобы выбрать, определитесь со своими обстоятельствами и целями и сопоставьте эти фундаменты. Так, вы сможете выбрать идеальный вариант.
Какой фундамент лучше ленточный или свайный
Прочное основание — гарантия безопасности сооружения. Поэтому понять, какой фундамент лучше — ленточный или свайный, нужно на этапе разработки проекта.
Свайное или ленточное основание.
Основание на сваях
Эта конструкция напоминает установленную на столбы решетку. Столбы размещают под всеми основными точками постройки и соединяют ростверком. Главное внимание уделяют местам с высокой нагрузкой и углам. Фундамент небольших построек воспроизводит рисунок здания, для крупных сооружений выбирают сплошное основание.
Опоры могут быть деревянными, металлическими, бетонными или железобетонными. Стальной элемент изготавливают в виде литой трубы. К винтовой ее разновидности крепят лопасти, с помощью которых элемент вкручивается в почву.
При покупке столбов необходимо обследовать места сварки. Стык должен быть покрыт битумной мастикой либо другими антикоррозийными средствами.
В качестве ростверка используют железобетонную плиту или ленту либо металлическую балку. При установке сруба ростверком является нижний венец. Его укладывают на приваренные к сваям монтажные площадки.
Способ возведения фундамента
В зависимости от типа материала сваи ввинчивают, вставляют или забивают в землю. В последнем случае используют элементы с тупым концом и острым наконечником. Для забивания столбов используют специальную технику.
Для буронабивного фундамента обустраивают скважины, в которые устанавливают пустотелые столбы. После армирования основание заливают бетоном. Для винтовых опор готовят небольшие ямки, куда их перпендикулярно вкручивают дрелью либо специальным инструментом. После установки их выравнивают по горизонту и выполняют обвязку.
Плюсы и минусы свайного фундамента
Главной ценностью подобного типа оснований — высокая прочность. Толщина стенок составляет 4-6,5 мм.
К достоинствам можно отнести:
Свайный фундамент.
- Экономичность. Обустройство свайного поля обойдется на 30% дешевле фундаментной ленты.
- Устойчивость к изменению климата. Это означает, что установку опор можно производить в любой сезон. Зимой для бурения лунки прогревают верхний слой грунта.
- Продолжительный срок эксплуатации — до 200 лет.
- Возможность возведения конструкции на склонах и неровных участках. На сложном ландшафте с уклоном больше 15° дополнительно используют укосины, распоры, стяжки.
- Пригодность фундамента для возведения построек на болоте либо на суглинистых, глинистых и торфяных видах грунта.
- Небольшой объем земляных работ.
- Высокая скорость монтажа.
Недостатком свайного основания является подверженность коррозии. При установке продукции низкого качества рассчитывать на прочность конструкции будет сложно. Также из-за особенностей свай нельзя ее использовать на каменистых почвах.
Технология возведения такого фундамента ограничивает возможность обустройства подвала или цокольного этажа. Потребуется больше средств на утепление свободной площади под полом. В то же время существуют проекты свайных полей для возведения подземных гаражей.
Ленточный тип фундамента
Ленточный фундамент выглядит как цельная железобетонная конструкция, уложенная по всему периметру будущей постройки. Из-за высокой прочности его используют при строительстве как деревянных, так и монолитных конструкций. Основание состоит из застывшей массы армированного бетона либо скрепленных между собой строительных блоков. При строительстве бани или сарая на сухих почвах возможно возведение ленты из керамического кирпича.
Способ возведения фундамента-ленты
Укладке фундамента предшествует большой объем земляных работ. Вначале по контуру здания роют траншею шириной от 0,4 м. На выбор величины котлована влияет характер грунта и расчет предполагаемой нагрузки.
Существует несколько вариантов такой конструкции, среди которых самыми распространенными считаются:
- Заглубленный ленточный фундамент. Его устанавливают ниже уровня промерзания почвы и используют на пучинистых грунтах, а также при возведении бетонной и кирпичной кладки.
- Незаглубленное основание. Конструкция используется для СИП-панелей и щитовых построек.
- Мелкозаглубленная лента, предназначенная для срубов и каркасных домов. Этот фундамент размещают на глубине 0,4 -0,7 м. Для защиты от грунтовых вод в траншею укладывают дренажный геотекстиль и засыпают песчано-щебеночную «подушку». Плотность каждого слоя составляет не менее 20 см. При необходимости устанавливают выравнивающую стяжку.
Возведения фундамента-ленты.
Затем настилают гидроизоляционные материалы и утеплитель. Внешняя гидроизоляция с нахлестом на стены применяется в зависимости от условий строительства. Для компенсации сил пучения под ленту закладывают экструдированный пенополистирол.
На завершающем этапе монтируют опалубку, устанавливают армирующий пояс и заливают бетонный раствор. Последнюю процедуру необходимо выполнить за 1 раз. В противном случае на поверхности образуются стыковочные швы, которые снижают прочность основания.
Плюсы и минусы ленточного фундамента
В числе его преимуществ:
- устойчивость к негативному воздействию грунтовых вод;
- универсальность;
- надежность;
- доступность самостоятельного монтажа;
- продолжительный срок эксплуатации;
- возможность обустройства цокольного этажа или подвала.
Из минусов нужно назвать:
- Большие финансовые расходы. Помещения под общей крышей имеют разную усадку, что может привести к разрушению перекрытий и кровли. Предупредить появление трещин позволяет строительство дополнительных стен с температурными швами. Этот тип фундамента экономически выгоден лишь на скальных грунтах и при необходимости обустройства подземного этажа.
- Трудоемкость работ.
- Необходимость демонтажа при ремонте.
- Ограниченное использование на слабых и неровных почвах. Монолитный вариант подходит ко всем типам грунтов кроме торфяников. Сборную ленту нельзя использовать для монтажа на склонах или на влажных и склонных к пучению участках.

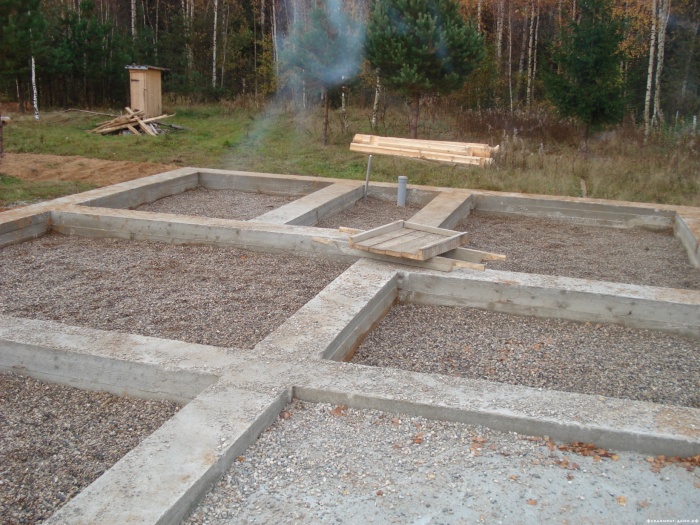

Ленточный фундамент.
Подведем итоги — какой лучше
Если сравнить характеристики обоих фундаментов, можно сделать вывод, что они одинаково приемлемы при возведении строений. Выбор той или иной конструкции зависит от условий земельного участка и типа постройки.
Ленточное основание используют на каменистых грунтах, свайный аналог — на болотных почвах. На неровном рельефе монтируют свайное поле. Если требуется обустроить подвал, заливают бетонную ленту. Монолитное основание требуется для кирпичных и блочных домов, чтобы кладка не рассыпалась от неравномерной усадки фундамента.
При возможности выбрать любой тип основания целесообразно сравнить эксплуатационные характеристики этих конструкций и предстоящие финансовые затраты. Удешевить ленточный вариант получится лишь путем экономии на материалах (марке бетона или толщине арматуры), что приведет к снижению прочности постройки.
Железобетонное основание будет готово в течение 20 суток после заливки, что объясняется необходимостью набора прочности. При нарушении режима поверхность фундамента потрескается, и его придется устанавливать заново. Поле на сваях можно вводить в эксплуатацию после завершения монтажа опор.
Срок службы бетонных конструкций — не менее 50 лет. Такой же период эксплуатации характерен для винтовых свай с толщиной стенок 6 мм при условии, что элементы выполнены из качественного металла с надежными сварными соединениями.
На выбор влияют и такие факторы, как:
- Промерзание пола. В бетонном основании трудно обустроить вентиляционные отверстия. Об этом следует побеспокоиться при монтаже опалубки. У конструкции на сваях промежуток между ней и почвой облицовывают сайдингом или профлистом. Здесь же проектируются проемы для вентиляции. Кроме того, в отличие от основания-ленты, такой фундамент не приводит к появлению конденсата.
- Промерзание цокольного помещения и технических коммуникаций. При прокладке труб и устройстве цоколя теплоизоляцию используют вне зависимости от типа сооружения.
Ускорить монтажные работы и снизить расходы на строительство позволит ленточно-винтовой фундамент. При его установке столбы соединяют с помощью монолитного железобетонного ростверка. Такую конструкцию выбирают для возведения домов на участках со сложным видом грунта и рельефом.
Преимущества и недостатки
Фундамент является важнейшим элементом любого капитального строительства. Поэтому при выборе его вида следует внимательно рассмотреть все плюсы и минусы, чтобы принять взвешенное решение.
Преимущества свайного фундамента:
- Простота монтажа. При установке свайного основания отсутствуют трудоемкие процессы, которые связанные с грунтовыми работами или заливкой железобетонных конструкций.
- Не требуются предварительные работы. Перед монтажом свай не требуется специальной подготовки участка, например, утрамбовывать или выравнивать грунт.
- Низкая стоимость. Возведение такого основания обойдется ощутимо дешевле классического бетонного основания.
- Универсальность. Можно использовать на почвах любого типа, подтопленной грунте и в регионах со сложным климатом.
- Быстрый монтаж в любых условиях. Устанавливать сваи можно в любое время года, вне зависимости от температуры воздуха и наличия атмосферных осадков. Монтаж занимает минимум времени, после чего можно сразу же приступать к строительству дома.
- Отличные характеристики. При грамотных расчетах и соблюдении технологии монтажа, свайный фундамент отличается прочностью, длительным сроком службы и надежностью.
Несмотря на явные преимущества такого основание, оно обладает и некоторыми недостатками. К ним относится:
- Невозможность использования для скальных пород. К тому же большое количество камней в почве также может усложнить забивания свай.
- Подходит для легких домов небольшой этажности. Именно поэтому такое основание приобрело популярность в каркасном строительстве.
- Коррозия металла. При забивании сваи могут повредиться, что снижает срок службы основания.
Таким образом, свайный фундамент может стать отличным решением при сложных климатических условиях и подвижных грунтах, однако в случае большого веса дома или скальных пород использование такого основания невозможно.
Удачи!
Какой фундамент лучше: свайный или ленточный?

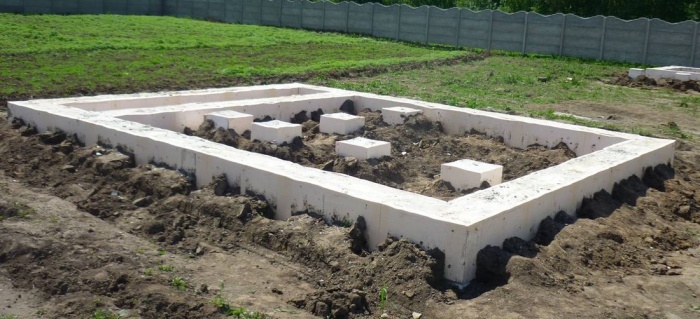

Ленточный и свайный фундамент
Совсем недавно основным видом фундамента для жилых зданий считалось основание в виде бетонной ленты. Однако строительные технологии постоянно модернизируются, благодаря чему появляются совершенно новые варианты, включая возведение фундамента на винтовых сваях. Новая технология строительства обладает множеством преимуществ, однако, ленточное основание также характеризуется большим количеством положительных моментов. Такая ситуация ставит в тупик многих мастеров, ведь выбор между свайным и ленточным основанием достаточно сложен. По этой причине необходимо подробнее разобрать особенности той и другой технологии.
Фундамент является основной частью строения, от которой зависит его прочность, надежность, устойчивость и долговечность. Следовательно, к выбору типа фундамента следует подходить очень ответственно. Главным условием на этом этапе является соответствие грунта и фундамента, эти элементы должны составлять единое целое.
Основные характеристики грунта, которые имеют значение при выборе фундамента
Грунт – это сложная и многокомпонентная система, в составе которой имеются различные горные породы и техногенные образования. При выделении типов грунта используются разные характеристики и критерии (узнайте больше про фундамент при высоком уровне грунтовых вод).
Если рассматривать общие характеристики, то можно выделить следующие типы:
- Скальный и каменистый грунт не подвергается воздействию воды и низких температур. По этой причине данный тип можно назвать идеальным решением для строительства фундамента.
- Глинистый грунт относится к пучинистому виду, так как подвергается постоянной деформации, поэтому его нельзя назвать лучшим типом для строительства. Из-за небольшой плотности вода легко проникает в структуру глинистого грунта, что приводит к вспучиванию при замерзании и повышает текучесть. Такое состояние грунта способствует подъему грунтовых вод и вытекающим из этого последствиям. Для предотвращения неприятных последствий читайте о том, как построить фундамент на глине.
- Песчаный грунт свободно пропускает воду, хорошо трамбуется и уплотняется. Опасности для возведенного фундамента такой вид грунта не представляет, так вода не задерживается в нем, а уходит в нижние слои. Эти свойства дают право отнести песчаный грунт к непучинистым видам. Песчаный грунт делится на несколько подвидов, из которых внимание привлекает мелкий песок. Он характеризуется свойствами, аналогичными глинистому грунту. Более подробно его особенности мы рассмотрели в статье «Строим фундамент на песчаном грунте».
- К органическим грунтам относится торф и ил. Рыхлость, неустойчивость и постоянная деформация делает такой грунт наиболее проблемным, так как уровень грунтовых вод в этом случае достаточно высокий.
Также при выборе фундамента следует учитывать, что грунт под фундаментом склонен к определенным движениям и деформации:
- Под воздействием общей массы конструкции возникает осадка грунта, причем это может происходить сразу после возведения или через несколько лет.
- Вес возведенной конструкции и грунтовые воды могут стать причиной просадки грунта.
- Подъем и осадка грунта происходят из-за присутствия влаги в грунте. При замерзании влажный грунт набухает, при оттаивании – сжимается.
- Неоднородный тип грунта можно назвать самым опасным, так как он склонен к неравномерной деформации. Разные породы, присутствующие в таком грунте, неравномерно насыщаются влагой, следовательно, уплотнение также происходит неравномерно.
Тем, кто самостоятельно занимается строительством дома, полезно будет узнать, как отремонтировать фундамент дома своими руками.
к оглавлению ↑Ограничения по использованию ленточного основания
Фундамент в виде бетонной ленты характеризуется большим количеством преимущественных моментов. Несмотря на это существует ряд ограничений по его использованию:
- Ленточный фундамент невозможно построить в сложных климатических условиях, в частности в условиях вечной мерзлоты. Объяснение этому заключается в неравномерном вспучивании грунтов при довольно коротком лете, что неизбежно приводит к разрушению фундаментальной основы.
- Мелкозаглубленные фундаменты не рекомендуется строить на участках с близким расположением грунтовых вод.
- На участках с преобладанием пылеватого песка или насыпного грунта также невозможно строительство ленточного фундамента.
Также рекомендуем почитать статью про устройство ленточного фундамента для дома.
Особенности ленточного фундамента
В отношении совместимости ленточного основания с различными типами грунта существуют следующие ограничения:
- На пучинистых и водонасыщенных грунтах не рекомендуется строить ленточное сборное основание. Аналогичная ситуация складывается при строительстве на участках с уклоном.
- Преобладание торфяников и других грунтов органического типа накладывает запрет на строительство ленточных фундаментов.
- Невозможно соорудить опалубку для ленточного основания на болотистых участках и прибрежной зоне.
Преимущества и недостатки фундамента на сваях
Свайно-винтовой фундамент является отличным решением для сложных и нестабильных грунтов. Однако плюсы и минусы проявляются индивидуально на конкретной строительной площадке (читайте подробно о том, как сделать фундамент на винтовых сваях). В целом можно выделить следующие преимущества винтового фундамента:
- Монтаж винтовых свай не требует тщательного выравнивания перепадов высоты. Также отпадает необходимость обустройства подъездных путей и замены сложного грунта более стабильным вариантом.
- Исключение этапа земляных работ, устройства опалубки и изготовления опалубки существенно упрощает строительство основания. Кроме того возведение основной конструкции может начинаться сразу после установки винтовых опор, что позволяет завершить строительство за более короткие сроки.
- Винтовой фундамент можно возводить в любое время года, при любой погоде (ранее мы подробно говорили о том, как выполняется ручной монтаж винтовых свай).
- Сваи одинаково устойчивы и прочны на всех типах грунта.
- Для установки винтовых опор не требуется большое количество работников, достаточно трех человек. Помимо этого не требуются особые знания и навыки для строительства фундамента на винтовых сваях.
- Возводить винтовое основание можно не только на новых неосвоенных участках, но и на тех, где проложены подземные коммуникации. Узнать расположение какой-либо сети можно с помощью специальных приборов.
- Немаловажное значение имеет возможность повторного использования винтовых свай. Другими словами опоры при необходимости можно выкрутить и установить в другом месте.
- Винтовой фундамент относится в сейсмоустойчивым конструкциям (советуем также изучить нашу статью на тему: на какую глубину вкручивать винтовые сваи).
- При правильной установке винтовые опоры могут безупречно прослужить более 100 лет.
Что касается недостатков винтового основания, то здесь необходимо выделить следующее:
- Невозможность обустройства подвального помещения, цоколя или подземного гаража. Строительство этих элементов строения требует больших финансовых и трудовых затрат.
- Из-за наличия свободного пространства под полом возникает необходимость дополнительного утепления пола нижнего этажа.
- Определить дефекты и повреждения завинченной опоры невозможно, а именно в этих местах могут возникать очаги коррозии, которые сокращают срок службы сваи.
- Если строительство ведется на участке, где грунты насыщены щелочной или кислой средой, то срок эксплуатации винтового фундамента сокращается почти вдвое.
- Основание на винтовых опорах подходит для домов небольшой этажности (можно сделать гараж на винтовых сваях, баню и пр.). Кроме того не рекомендуется возводить кирпичные стены на винтовых сваях.
- Присутствие в грунте разных пород становится причиной неравномерной осадки винтовых опор, поэтому при проектировании следует уделить этому моменту особое внимание.
- Строительство дома на свайно-винтовом фундаменте осуществляется по индивидуальным планам, типовые проекты в этом случае не рекомендуется использовать.
- В завершении следует выделить в качестве недостатка психологическую сторону. На первый взгляд дом на винтовых сваях напоминает неосновательную и незаконченную конструкцию, что оказывает серьезное впечатление на психику человека.
Использование фундамента на сваях
к оглавлению ↑Что лучше: ленточное основание или фундамент на сваях
Выбор в пользу ленточного или свайного фундамента должен основываться на нескольких факторах:
- Во-первых, особенности грунта. Этот критерий имеет большое значение, от него зависит прочность, надежность и долговечность строения. Обязательно нужно проводить геологическое исследование грунта под фундамент.
- Во-вторых, бюджет строительства. Если финансовая сторона имеет ограничения, то лучше возвести свайное основание.
- В-третьих, сроки строительства. При необходимости завершить возведение дома за короткое время отдают предпочтение свайному основанию, так как в этом случает не нужно ждать, пока фундамент наберет необходимую прочность.
- В-четвертых, материал, который будет использоваться при возведении стен. Кирпич или блоки лучше укладывать на монолитное основание, в этом случае кладка не рассыплется при просадке фундамента.
- В-пятых, сложный рельеф участка строительства. На склоне возвести монолитное ленточное основание довольно сложно и невыгодно в экономическом плане.
Сделать выбор между ленточным и винтовым фундаментом очень сложно, однако, взвесив все плюсы и минусы обоих оснований, можно определить какой тип фундамента подходит для конкретного участка.
Наиболее популярными видами фундаментов при строительстве частных домов являются ленточный и свайно-винтовой. Каждый из них обладает определенными качествами, говорящими как в пользу, так и против их использования. Чтобы принять верное решение при выборе типа основания, необходимо изучить устройство и разобраться с характеристиками каждой из конструкций.
Свайный фундамент
Общие понятия
Технология сооружения зданий с использованием свай возникла в 19-м веке и в настоящее времени успешно применяется при возведении частных домов и промышленных объектов. Свайно-винтовой фундамент практически незаменим при строительстве на зыбких и влажных грунтах, а также в условиях сложного рельефа.
Свая представляют собой трубу длиной 2-11 м и диаметром 50-350 мм, на которых крепятся лопасти с диаметром порядка 200-850 мм. Они могут быть выполнены полыми и цельными.
Дом на свайном фундаментеХарактеристики свай
Монтаж винтовых свай требует тщательного изучения параметров свай, так как от правильного выбора зависит надежность всей конструкции.
Основными характеристиками являются длина, диаметр, шаг лопастей и несущая способность.
СваиДлина. Она зависит от типа грунта, глубины промерзания, а также от расчетной глубины завинчивания. При устройстве основания в нормальном грунте эта величина составляет 1,5 м, для сложных в строительном плане грунтов – в пределах 4-7 м. При необходимости значительного заглубления конструкция свай позволяет произвести их наращивание.
Диаметр. Выбор этого параметра находится в зависимости от действующей на фундамент нагрузки, конструктивных особенностей сооружения и числа используемых свай.
Шаг лопастей. Этот параметр определяется толщиной металла, из которого лопасть выполнена, и глубины промерзания грунта. Перпендикулярное расположение этого элемента сваи относительно трубы дает возможность ввинчиваться в почву, не разрыхляя ее. Использование свай, на которых выполнена винтовая нарезка, допускается при сооружении фундамента в нормальном грунте для легкой конструкции с малым заглублением.
Несущая способность. Этот параметр находится в пределах 7-25 тонн.
Виды конструкций
В соответствии с проектом и характеристиками грунта конструкция свайно-винтового фундамента бывает нескольких видов.
Свайная лента. Она располагается под стенами сооружения. Таким образом достигается равномерное распределение нагрузок на опоры.
Стандартный. Конструкция размещается под колоннами или основными элементами конструкции строения.
Одиночные. Единично расположенные сваи поддерживают определенную деталь здания. Такой фундамент является частью комбинированной конструкции основания.
Свайное поле. Подобное сооружение подводится под массивные строения. В этом случае ввинчивание свай осуществляется равномерно по площади здания, и имеют одинаковый шаг.
Технология устройства фундамента
Обязательным условием возведения свайного фундамента является проведение геодезических изысканий. Это необходимо для решения основного вопроса – определить возможность завинчивания и надежность установки свай.
Технология монтажа свай настолько проста, что эту работу под силу выполнить самостоятельно. Для этого потребуется пара человек в помощь и 20-30 минут для ввинчивания одной сваи при проведении строительства на нормальном грунте. Предварительно строительная площадка размечается в соответствии с проектом.
После установки сваи обрезаются так, чтобы их высота над уровнем грунта была одинакова, но составляла не менее полуметра. При монтаже полых труб производится заливка внутрь них бетонного раствора, что повышает прочность конструкции и предотвращает развитие коррозии. Для возможности соединения с обвязкой сверху труб монтируются оголовки. Эту работу выполняют после полного застывания раствора.
При строительстве легких каркасных или деревянных сооружений в качестве обвязки используют брус. Для сооружения массивных кирпичных или блочных зданий, а также с целью повышения прочностных характеристик основания для обвязки применяют двутавр или швеллер.
Сваи с обвязкой из современных материаловОбласть применения
Свайно-винтовой фундамент целесообразно использовать:
- на пересеченном рельефе местности;
- в условиях грунта с высокой влажностью;
- если на участке не допускается проведение земляных работ и запрещается забивание свай;
- при проведении ремонтно-восстановительных работ на поврежденном основании здания;
- на торфяннике;
- в случае благоустроенного ландшафта;
- в местности, где происходит глубокое промерзание грунта.
Преимущества и недостатки
К преимуществам фундамента на винтовых сваях относят:
- Доступную стоимость строительства. При сравнении с устройством ленточного основания свайная конструкция дешевле в три раза.
- Скорость возведения. Для сооружения такого фундамента требуется 1-3 дня. Это зависит от числа свай, характеристик грунта и возможности механизации процесса строительства. Кроме этого не требуется останавливать стройку для того, чтобы бетон застыл и набрал крепости.
- Возможность без каких-либо затруднений сооружения пристройки к основному зданию.
- Отсутствие земляных работ.
При удовлетворительном состоянии свай имеется возможность использовать сваи повторно при условии, если это позволяет эксплуатационный срок изделия. На их основе могут быть возведено основания для гаража, сарая, террасы или веранды.
Фундамент на винтовых сваях имеет ряд известных недостатков:
- Подверженность коррозии. Это явление возможно в случае отсутствия антикоррозийной обработки материала или низком ее качестве.
- Проседание. Пренебрежение этапом проведения геологоразведочных работ, отсутствие учета уровня промерзания грунта, а также ошибочно произведенный расчет нагрузок служат причиной этого явления.
- Деформация. Такой дефект возможен при нарушении технологии установки свай.
Ленточный фундамент
Общие понятия
Фундамент ленточного типа – наиболее распространенная конструкция оснований строений. Это связано с универсальностью сооружения. Он выполняется как сплошная полоса – лента, которая повторяет конфигурацию несущих стен или располагается под рядом опорных колонн. Конструкция представляет собой стену, размещенную в земле, которая имеет неизменную форму и постоянное поперечное сечение. В большинстве случаев сечение фундамента имеет вид прямоугольника. При необходимости снизить давление на грунт, основание может быть трапецеидальным или представлять перевернутую букву Т.
Монолитность основания позволяет равномерно перераспределить нагрузки от сооружения, что дает возможность применять его на практически любом грунте с различной глубиной промерзания при строительстве разнообразных конфигураций зданий.
Возведение ленточного фундамента довольно затратное мероприятие, как по стоимости, так и по времени. В некоторых случаях его сооружение нецелесообразно по экономическим соображениям, и применяют менее дорогой и быстровозводимый столбчатый или свайный.
Ленточный фундаментВиды конструкций
Ленточный фундамент может быть выполнен монолитным, который выполняется непосредственно на строительной площадке, или представлять собой сборную конструкцию из плит.
В зависимости от характера расположения фундамента в грунте ленточное основание бывает заглубленным или мелкозаглубленным. При выборе варианта исполнения конструкции отталкиваются от величины нагрузок. Кроме этого влияние на выбор оказывает необходимость сооружения помещений, расположенных под землей.
При строительстве легких строений или зданий небольшой массы используют мелкозаглубленный фундамент. Он имеет глубину порядка 500-700 мм и устраивается на слабопучинистом грунте.
Конструкции, которые имеют массивные стены и перекрытия, устанавливаются на заглубленное основание и, чаще всего, в условиях пучинистого грунта. Сооружение такого фундамента обеспечивает наличие достаточного пространства для подвала или гаража. Стоимость его строительства при этом возрастает. Глубина котлована под эту конструкцию выполняется на 200-300 мм больше величины промерзания грунта. Под внутренними перегородками глубина фундамента может составлять 400-600 мм.
Материалы
Заливка ленточного фундаментаВ зависимости от применяемых строительных материалов ленточный фундамент бывает бутобетонный, кирпичный, железобетонный, блочный.
Бутобетонный. При его строительстве используется смесь песка и цемента, в которую добавляют крупные камни. Такое основание обладает достаточной надежностью, так как имеет ширину 200-1000 мм. Конструкция предполагает устройство подушки из песка или гравия.
Кирпичный. Этот материал используется при сооружении фундамента только при условии надежной гидроизоляции. Отсутствие защиты от влаги приводит к разрушению конструкции даже при небольшом понижении температуры. Кирпичное основание делают при возведении домов, толщина стен которых составляет 1-1,5 кирпича, или построек на деревянном каркасе.
Железобетонный. В этом случае смешивается песок, цемент и щебень, а усиление происходит за счет применения стальной арматуры или металлической сетки. Такая конструкция – наиболее распространенная, так как позволяет достичь требуемых параметров прочности при относительно небольших затратах. При этом имеется возможность выполнения фундамента любой конфигурации.
Блочный. Устройство основания из блоков или плит значительно упрощает строительные работы и позволяет получить достаточно прочную и надежную конструкцию. Такой фундамент может работать практически в любом грунте и при различных нагрузках.
Технология строительства
Сооружение ленточного фундамента отличается своей простотой. Условно весь процесс можно разделить на следующие этапы:
- подготовка строительной площадки;
- разметка траншеи с обязательным выполнением прямых углов;
- сооружение опалубки;
- сборка каркаса из арматуры и монтаж его в траншею;
- заливка раствора бетона;
- прекращение строительства на время, необходимое для застывания раствора;
- устройство гидроизоляции;
- обратная засыпка.
Схематичное изображениеПреимущества и недостатки
Варианты замены ленточного фундамента другой конструкцией отсутствуют в таких случаях:
- при возведении массивных строений, которые имеют тяжелые перекрытия;
- если есть необходимость в создании заглубленных помещений;
- при ведении строительства в условиях высоко расположенных грунтовых вод;
- при значительном наклоне участка.
К недостаткам такого фундамента можно отнести, при всей простоте конструкции, значительную стоимость его сооружения. Массивная конструкция основания требует выполнения большого объема земляных работ.
Скорость строительства сооружения сдерживается необходимостью прервать его на время застывания фундамента.
Специалисты не имеют однозначного ответа, какой фундамент предпочесть – ленточный или на винтовых сваях. Все зависит от конкретных условий строительства и финансовых возможностей застройщика.
Чтобы сделать выбор между бетонным основанием и винтовыми сваями, нужно разобраться, какие из многих мифов соответствуют действительности, а какие – не более чем преувеличение.
С бетоном пол будет теплым, даже если дополнительно не утеплять его?
Это не так. Этот материал, обладая высокой теплопроводностью, нагревается быстро, но также быстро отдает накопленное тепло. Более того он требует проведения довольно сложных мероприятий по устройству гидроизоляции, вентиляции. Отказ же от них не только не позволит сохранить пол теплым, но может повлечь разрушение самого фундамента.
Правда ли, что бетонное основание автоматически защищает коммуникации от промерзания?
И снова нет. Бетон ограждает подпольное пространство от ветра, но не от холода. Поэтому при прокладке сетей водоснабжения и водоотведения нужно локально защитить трубы, а не прогревать все подпольное пространство.
Отделка и утепление цоколя для бетона дешевле, чем для свайно-винтовой конструкции?
Этот миф – прямое следствие двух предыдущих заблуждений. И если уж оба типа конструкций нужно утеплять, то в обоих случаях будут использоваться материалы, одинаковые по качеству и цене.
Цена бетона ниже, чем цена винтовых свай?
Сэкономить на бетонном фундаменте возможно, но только если строить его без учета действующих строительных правил и норм: использовать более дешевую марку бетона, сократить количество арматуры или толщину ее сечения, урезать объем мероприятий по устройству гидроизоляции и т.п.
Разумеется, Вы должны быть готовы к тому, что все это отразится на качестве будущего основания.
При строительстве легких конструкций бетонный фундамент не нужно сильно заглублять?
Это утверждение тоже верно только отчасти. Под действием сил морозного пучения недостаточно заглубленный фундамент начнет смещаться или деформироваться и «потащит» за собой постройку. В итоге Вы ежегодно будете «подгонять» окна и двери, которые по весне будут открываться/закрываться с усилием. В общем – очередная экономия на качестве.
Может ли бетонный фундамент быть надежнее и прослужить дольше, чем свайно-винтовой?
Справедливость этого утверждения, конечно, зависит от того, какой бетон и какие сваи были использованы. Качественный бетонный фундамент будет демонстрировать отличные показатели надежности и долговечности. Но срок службы свайно-винтового фундамента, при строительстве которого использовались сваи с толщиной стенки ствола, соответствующей грунтовым условиям площадки строительства (подробнее «Расчет толщины стенки ствола»), выполненные из качественной стали (подробнее «На что влияет марка стали?»), будет сопоставим со сроком службы традиционного бетонного основания, выполненного в соответствии со всеми технологическими требованиями.
Подбор оптимальных толщин стенки ствола и лопасти винтовой сваи для конкретного объекта возможен только на основании данных о коррозионной активности грунта на участке строительства (подробнее «Экспресс-геология: геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).
Все сказанное выше доказывает, что достоинства бетона сильно преувеличены.
Фонды
устоиФонды
Типы фундаментов
Неглубокие основания (иногда называемые «раздвижными опорами») включают подкладки («изолированные опоры»), полосовые опоры и плоты.
Глубокие фундаменты включают в себя сваи, стенки свай, стенки диафрагмы и кессоны.
Типы фундаментов
Мелкий фундамент
Мелкие фундаменты — это те, которые основаны рядом с готовой поверхностью земли; как правило, когда глубина основания (D f ) меньше ширины фундамента и меньше 3 м.Это не строгие правила, а всего лишь руководящие принципы: в основном, если поверхностная нагрузка или другие условия поверхности влияют на несущую способность фундамента, она «мелкая». Неглубокие основания (иногда называемые «раздвижными опорами») включают колодки («изолированные опоры»), опорные полосы и плоты.
Отмелые основания используются, когда поверхностные почвы достаточно прочные и жесткие, чтобы выдерживать наложенные нагрузки; как правило, они непригодны для слабых или сильно сжимаемых почв, таких как плохо уплотненный заполнитель, торф, недавние озерные и аллювиальные отложения и т. д.
Мелкий фундамент
Основы колодки
Фундамент колодок используется для поддержки отдельной точечной нагрузки, например, из-за несущей конструкции. Они могут быть круглыми, квадратными или прямоугольными. Они обычно состоят из блока или плиты одинаковой толщины, но они могут быть ступенчатыми или согнутыми, если они необходимы для распределения нагрузки от тяжелой колонны. Фундамент подкладки, как правило, неглубокий, но также можно использовать глубокие подкладки.
Мелкий фундамент
Ленточный фундамент
Ленточные фундаменты используются для поддержки линии нагрузок, либо из-за несущей стены, либо, если линия колонн нуждается в поддержке там, где положения колонн находятся так близко, что отдельные основания фундамента будут неподходящими.
Мелкий фундамент
Основы плота
Плот основания используются для распределения нагрузки от конструкции по большой площади, обычно по всей площади конструкции.Они используются, когда нагрузки на колонны или другие конструкционные нагрузки расположены близко друг к другу, и отдельные фундаменты площадок будут взаимодействовать.
Основание плота обычно состоит из бетонной плиты, которая простирается по всей загруженной площади. Он может быть укреплен ребрами или балками, встроенными в фундамент.
Плотные фундаменты имеют преимущество, заключающееся в уменьшении дифференциальных оседаний, поскольку бетонная плита противостоит дифференциальным перемещениям между положениями нагрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку они могут распределять нагрузки по большей площади.
Типы фундаментов
Глубокие основы
Глубокие фундаменты — это те, которые находятся слишком глубоко под готовой поверхностью земли, чтобы их несущая способность была подвержена влиянию условий поверхности, как правило, на глубинах> 3 м ниже уровня готовой земли. Они включают в себя сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких фундаментов, а также глубокие фундаментные или полосовые фундаменты. Глубокие основания могут использоваться для передачи нагрузки на более глубокие, более компетентные пласты на глубине, если неподходящие почвы присутствуют вблизи поверхности.
Сваи представляют собой относительно длинные, тонкие элементы, которые передают нагрузки фундамента через слои почвы с низкой несущей способностью на более глубокие слои почвы или породы, имеющие высокую несущую способность. Они используются в тех случаях, когда из соображений экономического, строительного или почвенного состояния желательно передавать нагрузки слоям, выходящим за пределы практической досягаемости неглубоких фундаментов. В дополнение к несущим конструкциям сваи также используются для закрепления конструкций против сил подъема и для оказания помощи конструкциям в сопротивлении боковым и опрокидывающим силам.
Опоры являются фундаментом для переноса тяжелой конструкционной нагрузки, которая возводится на месте в глубоких выемках.
Кессоны представляют собой форму глубокого фундамента, который строится над уровнем земли, а затем погружается до необходимого уровня путем выкапывания или выемки материала из кессона.
Компенсированные фундаменты — это глубокие фундаменты, в которых снятие напряжения от земляных работ приблизительно уравновешивается приложенным напряжением от фундамента.Таким образом, приложенное напряжение очень мало. Компенсируемый фундамент обычно содержит глубокий фундамент.
Глубокие основы
Сваи
Свайные фундаменты могут быть классифицированы в соответствии с
тип ворса
(различные конструкции, которые должны поддерживаться, и различные условия грунта, требуют разных типов сопротивления) и
тип конструкции
(могут использоваться разные материалы, конструкции и процессы).
свай
Виды ворса
Сваи часто используются, потому что адекватная несущая способность не может быть найдена на достаточно малых глубинах, чтобы выдержать структурные нагрузки. Важно понимать, что сваи получают опору как от концевых подшипников , так и от трения . Пропорция несущей способности, возникающая в результате трения на подшипниках или поверхностях, зависит от условий почвы.Сваи могут быть использованы для поддержки различных типов структурных нагрузок.
Типы ворса
Концевые опорные сваи
Концевые опорные сваи — это те, которые заканчиваются твердым, относительно непроницаемым материалом, таким как камень или очень плотный песок и гравий. Они получают большую часть своей несущей способности от сопротивления слоя на носке сваи.
Типы ворса
Фрикционные сваи
Фрикционные сваи получают большую часть своей несущей способности за счет трения или сцепления с кожей.Это имеет место, когда сваи не достигают непроницаемого слоя, а на некоторое расстояние загоняются в проницаемую почву. Их несущая способность определяется частично из-за концевых опор и частично из-за трения кожи между внедренной поверхностью почвы и окружающей почвой.
Типы ворса
Расчетно-редукционные сваи
Сваи, уменьшающие осадки, обычно встроены под центральную часть основания плота, чтобы уменьшить дифференциал до приемлемого уровня.Такие сваи укрепляют почву под плотом и помогают предотвратить рассыпание плоту в центре.
Типы ворса
Натяжные сваи
Такие конструкции, как высокие дымоходы, передающие вышки и причалы, могут подвергаться большим опрокидывающим моментам, и поэтому часто используются сваи для противодействия возникающим усилиям подъема в фундаментах. В таких случаях результирующие силы передаются в почву по заделанной длине сваи.Сопротивление может быть увеличено в случае буронабивных свай путем недоразвития. В конструкции натяжных свай должен учитываться эффект радиального сжатия сваи, так как это может привести к снижению сопротивления вала на 10-20%.
Типы ворса
Сваи с боковой загрузкой
Почти все свайные фундаменты подвергаются, по крайней мере, некоторой степени горизонтальной нагрузки. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, будет небольшой, и никаких дополнительных расчетных расчетов обычно не требуется.Однако в случае с причалами и причалами, несущими ударные силы причальных судов, сложенных фундаментов для опор мостов, эстакад до мостовых кранов, высоких дымоходов и подпорных стенок, горизонтальный компонент является относительно большим и может оказаться критичным по конструкции. Традиционно сваи были установлены под углом к вертикали в таких случаях, обеспечивая достаточное горизонтальное сопротивление благодаря компоненту осевой емкости сваи, которая действует горизонтально. Однако способность вертикальной сваи противостоять нагрузкам, приложенным нормально к оси, хотя и значительно меньшая, чем осевая емкость этой сваи, может быть достаточной, чтобы избежать необходимости в таких «обстреливающих» или «разбитых» сваях, которые более дороги в установке ,Поэтому при проектировании свай с учетом боковых сил важно учитывать это.
Типы ворса
сваи в заполнении
Сваи, которые проходят через слои от умеренно-слабо уплотненного наполнителя, будут подвержены отрицательному трению по поверхности , которое вызывает перетаскивание вниз вдоль вала сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит, когда наполнитель консолидируется под собственным весом.
свай
Виды свайных конструкций
Сваи смещения приводят к смещению грунта как в радиальном, так и в вертикальном направлении, так как шахта сваи вбивается или вбивается в землю. При использовании неперемещаемых свай (или запасных свай) почва удаляется, и получающееся в результате отверстие, заполненное бетоном или сборным железобетонным ворсом, сбрасывается в отверстие и вливается в него.
Типы свайных конструкций
Объемные сваи
Пески и зернистые почвы, как правило, уплотняются в процессе вытеснения, тогда как глины будут склонны к подъему.Сами сваи могут быть классифицированы на различные типы, в зависимости от того, как они построены и как они вставлены.
Сваи
Полностью предварительно отформованные свайные сваи
Они могут быть либо из сборного железобетона;
усиленная полная длина (предварительно напряженная)
сочлененный (усиленный)
полая (трубчатая) секция
или они могут быть из стали различного сечения.
Сваи
Сваи забивные и забивные на месте
Этот тип ворса может быть двух форм. Первый включает забивание временной стальной трубы с закрытым концом в землю, чтобы сформировать пустоту в почве, которая затем заполняется бетоном, когда труба извлекается. Второй тип такой же, за исключением того, что стальная труба оставлена на месте для формирования постоянного корпуса.
Сваи
Сваи винтовые (винтовые) сливаемые по месту
Этот тип конструкции выполняется с использованием специального типа шнека.Однако почва уплотняется, а не удаляется, так как шнек ввинчивается в землю. Шнек опирается на полый шток, который может быть заполнен бетоном, поэтому, когда требуемая глубина достигнута, бетон можно откачать вниз по штоку, и шнек медленно откручивается, оставляя свалку на месте.
Сваи
Методы установки
сваи сваи забиты или загнаны в землю.Ряд различных методов могут быть использованы.
Методы установки
Сбрасываемый вес
Самосвал или молоток является наиболее часто используемым методом ввода свайных свай. Вес приблизительно вдвое меньше, чем у кучи, поднимается на соответствующее расстояние в направляющей и отпускается, чтобы ударить по голове сваи. При движении трубы с пустотелой свайой вес обычно действует на заглушку на дне сваи, тем самым уменьшая любые избыточные напряжения по всей длине трубы во время введения.
Варианты простого перфоратора — молотки одностороннего и двойного действия . Они приводятся в движение механически паром, сжатым воздухом или гидравлически. В молотке одностороннего действия вес поднимается сжатым воздухом (или другими средствами), который затем освобождается и вес падает. Это может происходить до 60 раз в минуту. Молоток двойного действия такой же, за исключением того, что сжатый воздух также используется для хода молота вниз. Однако этот тип молотка не всегда подходит для забивания бетонных свай.Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молотка, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к отказу бетона. Вот почему бетонные сваи часто предварительно напряжены.
Методы установки
Дизельный молот
Быстрые управляемые взрывы могут быть произведены дизельным молотом. Взрывы поднимают баран, который используется, чтобы загнать кучу в землю.Хотя таран меньше, чем вес, используемый в отбойном молотке, увеличенная частота ударов может восполнить эту неэффективность. Этот тип молотка наиболее подходит для забивки свай через некогезивные зернистые грунты, где большая часть сопротивления связана с концевым подшипником.
Методы установки
Вибрационные методы забивки свай
Вибрационные методы могут оказаться очень эффективными при забивании свай через несвязные гранулированные почвы.Вибрация сваи возбуждает почвенные зерна, прилегающие к сваю, что делает почву почти свободно текущей, что значительно снижает трение вдоль вала сваи. Вибрация может создаваться электрически (или гидравлически) приводимыми в действие вращающимися эксцентриковыми массами, прикрепленными к головке сваи, обычно работающими с частотой около 20-40 Гц. Если эту частоту увеличить примерно до 100 Гц, она может создать продольный резонанс в куче, а скорость проникновения может приблизиться к 20 м / мин в умеренно плотных зернистых почвах.Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, распространение шума и вибрации также может привести к заселению близлежащих зданий.
Методы установки
Подъемные методы вставки
Гнездовые сваи чаще всего используются в качестве основы существующих конструкций. Путем выемки грунта под конструкцию можно вводить короткие отрезки ворса и загонять его в землю, используя обратную сторону существующей конструкции в качестве реакции.
Типы свайных конструкций
Неперемещаемые сваи
При использовании непогруженных свай почва удаляется, и полученное отверстие, заполненное бетоном или иногда сборным железобетонным шламом, сбрасывается в отверстие и вливается в него. Глины особенно подходят для этого типа образования свай, так как в глинах для стен скважины требуются только стены поддержка близко к поверхности земли. При бурении через более неустойчивую почву, такую как гравий, может потребоваться какая-либо форма обсадной колонны или опоры, такая как бентонитовая суспензия.В качестве альтернативы, раствор или бетон можно вводить из шнека, повернутого в зернистую почву. Существуют четыре типа неперемещаемых свай.
Этот метод строительства создает нерегулярную границу раздела между свайным валом и окружающей почвой, что обеспечивает хорошее сопротивление трению кожи при последующей нагрузке.
неперемещаемые сваи
Свариваемые свайные сваи малого диаметра
Они имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штативной установки.Оборудование состоит из штатива, лебедки и троса для работы с различными инструментами. Основные инструменты показаны на этой диаграмме.
В гранулированных почвах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидным клапаном внизу. Вода необходима, чтобы помочь в этом типе раскопок. При обработке оболочки вверху и внизу в нижней части скважины происходит разжижение почвы (поскольку под оболочкой создается низкое давление, поскольку сжиженная почва быстро перемещается вверх), и она стекает в оболочку и может быть взвинчена до поверхность и опрокинута.При бурении через зернистую почву существует опасность чрезмерного разрыхления материала по бокам канала. Чтобы предотвратить это, следует выдвинуть временный кожух, вбивая его в землю.
В связных почвах скважина продвигается путем многократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в почву, а затем выкатывания его на поверхность со своим бременем почвы. Оказавшись на поверхности, глина, которая прилипает к крестообразным лезвиям, соединяется в пару.
неперемещаемые сваи
Свайные монолитные сваи большого диаметра
Большие скважины от 750 мм до 3 м в диаметре (с 7 м под набросками) возможны при использовании вращательного бурового оборудования. Шнековая установка обычно монтируется на кране или грузовике.
Спиральный или ковшовый шнек, как показано на этой схеме, прикреплен к валу, известному как стержень Келли (телескопический элемент квадратного сечения, приводимый в действие горизонтальным вращателем).Глубины до 70 м возможны с использованием этой техники. Использование бентонитовой суспензии в сочетании с бурением с помощью ковшового шнека может устранить некоторые трудности, связанные с бурением в мягких илах и глинах и рыхлых гранулированных грунтах, без постоянной поддержки обсадных труб. Одним из преимуществ этой техники является потенциал по
.Как извлечь зачищенный винт с iPhone
Будьте особенно осторожны при извлечении зачищенного винта с iPhone или ноутбука. Зачистной винт на электронном устройстве следует высверлить только в крайнем случае. Винты на электронике очень маленькие и без правильных инструментов для ремонта, винты могут быть легко сняты.
Методы удаления зачищенного винта iPhone
Если вы считаете, что на вашем iPhone4, 4s и 5s есть зачищенный винт , возможно, вы захотите еще раз взглянуть, поскольку они скреплены винтами Pentalobe.Apple решила использовать этот тип нечетных винтов, поскольку они считаются устойчивыми к взлому. Маленькая отвертка для ремонта очков не удалит эти винты. Мы видели, как многие владельцы iPhone «думали», что у них есть винт с зачищенной головкой, хотя на самом деле это был просто этот странный тип винта.
У вашего iPhone есть зачищенный винт, или это винт pentalobe или оба?
Если у вас есть зачищенный винт на вашем iPhone или электронном устройстве, попробуйте следующие способы удаления :
1. Метод резиновой ленты — Поместите резиновую ленту между отверткой и зачищенным винтом. Это даст вам немного больше власти и, надеюсь, удалит застрявший винт. (СМОТРЕТЬ ВИДЕО НИЖЕ)
2. Метод супер-клея — Нанесите небольшое количество супер-клея в зачищенный винт. Удерживайте отвертку на винте примерно 20 секунд, а затем попытайтесь отвинчивать ее. (СМОТРЕТЬ ВИДЕО НИЖЕ)
3. Пистолет для припоя Метод — Припойте иглу для шитья к зачищенному винту.Как только он припаян на месте, медленно поверните его против часовой стрелки, чтобы выкрутить винт. (СМОТРЕТЬ ВИДЕО НИЖЕ)
4. Метод с маленьким плоским лезвием — Вы также можете ПОПРОБОВАТЬ удалить винт с зачищенной головкой с помощью небольшой плоской отвертки. Наклоните отвертку с плоским лезвием под углом 45 градусов и попытайтесь захватить зачищенную головку винта. Медленно и под давлением в винт, поверните против часовой стрелки. Левша Луси Правый Tighty! (ПОСМОТРЕТЬ ВИДЕО НИЖЕ)
* КОГДА ВСЕ ЕЩЕ НЕ ПРОЙДЕТ , вы можете сверлить винт.Получите сверло, которое немного меньше, чем головка винта. МЕДЛЕННО сверлите ПРЯМО и не слишком глубоко. Если вы в конечном итоге используете этот метод, вам придется заменить винты. Если просверливаемый винт представляет собой винт с зубчатым венцом, мы рекомендуем заменить его на стандартные винты с крестообразным шлицем. Это так, когда в следующий раз вам нужно будет разобрать ваш iPhone, вы можете использовать стандартные инструменты.
** Вот важный СОВЕТ !!!… Зачищенный винт означает, что металл на головке винта изношен или отсутствует, что затрудняет захват и невозможность поворота.Если вы попытаетесь приложить ТЯЖЕЛОЕ давление к винту, поворачивая его, у вас больше шансов снять его. Положите за это серьезные мускулы, но будьте осторожны, чтобы не надавить на телефон слишком сильно, так как это может привести к трещинам!
Существует комплект инструментов Apple для iPhone, который можно приобрести менее чем за 15 долларов.
Включает в себя отвертки TS1 (Pentalobe), TS5 (Pentalobe) и Phillips # 00.
Ниже приведено несколько видеороликов, которые помогут вам снять снятый винт с вашего iPhone или ноутбука. Если у вас есть совет, чтобы помочь другим с легкими способами удалить зачищенный винт, пожалуйста, оставьте комментарий ниже, так как другие читатели будут вам благодарны! ALLEN VETTER — Помощник по ремонту DIY Теги: iphone 4, iphone 4s, iphone 5, iphone 5s, набор инструментов для iphone, винт pentalobe, выньте винт с ободка , резиновая полоса, с винтовой зачисткой, припой, супер клей, набор инструментов для яблочных продуктов Пожалуйста, поделитесь нашими проектами помощи по ремонту своими руками:
Подробнее «Сделай сам». Советы, рекомендации, хитрости, идеи, ремонт:
