ГАЗ-3307 — Википедия. Что такое ГАЗ-3307

ГАЗ-3307 / 3309

Общие данные

Годы пр-ва1989 — настоящее время

ЗМЗ-5234

Производитель:ЗМЗ
Марка:ЗМЗ-5234
Тип:Бензиновый
Объём:4670 см3
Максимальная мощность:130 л. с., при 3200 об/мин
Максимальный крутящий момент:314 Н·м, при 2000 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:16
Макс. скорость:90 км/ч
Расход топлива при смешанном цикле:32 л/100 км
Экологические нормы:ЕВРО 1 - 5
Диаметр цилиндра:92 мм
Ход поршня:88 мм
Степень сжатия:6,5
Система питания:карбюратор К-135
Охлаждение:жидкостное
Клапанной механизм:OHV
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Тактность (число тактов):4
Рекомендованное топливо:А-76, АИ-92

ЗМЗ-5244

Производитель:ЗМЗ
Марка:ЗМЗ-5244
Тип:Бензиновый
Объём:4670 см3
Максимальная мощность:137 л. с., при 3 200 - 3 400 об/мин
Максимальный крутящий момент:314 Н·м, при 2400 - 2800 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:16
Макс. скорость:90 км/ч
Расход топлива при смешанном цикле:23 л/100 км
Экологические нормы:ЕВРО - 5
Диаметр цилиндра:92 мм
Ход поршня:88 мм
Степень сжатия:8,3
Система питания:Инжектор
Охлаждение:жидкостное
Клапанной механизм:OHV
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Тактность (число тактов):4
Рекомендованное топливо:АИ-92
механическая 4-ступ.
Производитель:ГАЗ
Модель:ГАЗ-3307
Тип:механическая
Число ступеней:4
Передаточные отношения:
1 передача:6,55
2 передача:3,09
3 передача:1,71
4 передача:1,0
Задняя передача:7,77
Синхронизаторы:2-4 передачи
Переключение:напольный рычаг
механическая 5-ступ.
Производитель:ГАЗ
Модель:ГАЗ-3307
Тип:механическая
Число ступеней:5
Передаточные отношения:
Главная передача:6,17
1 передача:6,555
2 передача:3,933
3 передача:2,376
4 передача:1,442
5 передача:1,0
Задняя передача:5,735
Синхронизаторы:2-5 передачи
Переключение:напольный рычаг

Характеристики

Массово-габаритные

Колея задняя1690 мм
Колея передняя1630 мм
Полная масса7850 кг

Динамические

Макс. скорость90 км/ч

На рынке

Другое

Расход топлива23 л
Объём бака105 л

ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого поколения среднетоннажников производства Горьковского автозавода. Бортовой карбюраторный грузовик ГАЗ-3307 выпускается серийно с конца 1989 года, а турбодизельный грузовик ГАЗ-3309 — с конца 1994 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твёрдым покрытием. В четвёртое семейство грузовиков ГАЗ также входили 5-тонный дизельный грузовик ГАЗ-4301 (1992—1995) и 3-тонный дизельный грузовик ГАЗ-3306 (1993—1995). C 1999 года выпускается 2-/2,3-тонный грузовой автомобиль повышенной проходимости ГАЗ-3308 «Садко» (4х4) с односкатной ошиновкой заднего моста и системой централизованного регулирования давления воздуха в шинах, а с 2005 года 4-тонный грузовой автомобиль повышенной проходимости ГАЗ-33086 «Земляк» с двухскатной ошиновкой заднего моста.

История создания и развития

Работы по созданию нового поколения среднетоннажных грузовых автомобилей марки ГАЗ для перспективной замены предыдущего семейства ГАЗ-53А начались уже во второй половине 1960-х годов. Вначале планировалось лишь модернизировать выпускавшуюся заводом модель. В 1972 году были построены опытные образцы такого грузовика получившие обозначение ГАЗ-53-11. Автомобили отличались новыми панелями оперения и интерьером кабины. Они прошли испытания, однако становилось ясно, что требуется абсолютно новая модель[источник не указан 63 дня]. В это время в СССР стали поступать тяжёлые грузовики марки Магирус-Дойц западно-немецкого концерна Клекнер-Хумбольдт-Дойц. И хотя по западным меркам эти автомобили не были столько выдающимися, на советских специалистов они произвели впечатление, дизели воздушного охлаждения прекрасно зарекомендовали себя в суровых условиях Сибири. А прошедший в феврале-марте 1976 года XXV съезд КПСС постановил начать массовую дизелизацию грузового автопарка СССР. Перспективное поколение грузовиков ГАЗ было принято решение сделать дизельным и не просто, а с дизелями воздушного охлаждения. Двигатель немецкого грузовика и его просторная кабина оказали существенное влияние на замысел горьковчан. Начались переговоры с немцами на условия покупки лицензии на производство дизелей воздушного охлаждения.

Технический проект нового грузовика, получивший индекс ГАЗ-4301, рассмотрели на научно-техническом совете Минавтопрома 9 февраля 1978 года. Работу над новой машиной возглавил инженер Александр Михайлович Бутусов. Ведущий конструктор Валерий Дмитриевич Запойнов, дизайнер Станислав Витальевич Волков. Первые опытные образцы были построены в 1979 году. Вторая серия опытные машин была закончена в 1981 году.

Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля.

На выставке "Автопром-1984" был представлен демонстрационный образец тягача ГАЗ-4509[1]. 26 декабря 1986 года завод ГАЗ завершил испытания ГАЗ-3307[2]. Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л.с. началось в конце 1989 года и продолжается по настоящее время (с перерывом в 1996-1997 гг.) с проведением необходимых модернизационных мероприятий по повышению экологического класса двигателей, совершенствованию тормозной системы (например, добавлена АБС) и проч. в соответствии с требованиями национального законодательства и экспортных рынков

[источник не указан 63 дня].

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1995 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

В 1993 году освоен выпуск замены модели ГАЗ-52 — 3-тонный грузовик ГАЗ-3306 с 4-цилиндровым дизелем воздушного охлаждения ГАЗ-544 мощностью 85 л.с. По некоторым данным в 1992 году ограниченной серией была выпущена 2,5-тонная модификация 33061 с карбюраторным двигателем от ГАЗ-52. Производство трёхтонки ГАЗ-3306 (преимущественно в исполнении «Грузовое такси») продолжалось до 1995 года.

В конце 1994 года с освоением на ГАЗе выпуска четырёхцилиндрового турбодизеля воздушного охлаждения ГАЗ-5441 мощностью 116 л.с. появилась модель ГАЗ-3309 грузоподъёмностью 4,5 т, полностью унифицированная по ходовой части и кабине с ГАЗ-3307 (внешне отличается только трубой воздухозаборника двигателя с левой стороны кабины). К середине 1996 года она полностью вытеснила с конвейера карбюраторный грузовик 3307. В середине 1997 года собственное производство дизельных «воздушников» на ГАЗе было признано экономически нецелесообразным[источник не указан 63 дня], вследствие чего выпуск модели 3309 был приостановлен до конца 2001 года, а в производстве была восстановлена карбюраторная 4,5-тонка ГАЗ-3307. В дальнейшем ГАЗ переориентировался на закупку белорусских дизелей ММЗ Д-245.7 (аналогичный турбодизель водяного охлаждения устанавливался на ЗИЛ-5301 «Бычок») Минского моторного завода (ММЗ), которые также начали устанавливать на возобновлённую в производстве модель ГАЗ-3309.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях. В начале 2000-х на его базе было создано семейство грузопассажирских автомобилей ГАЗ-3325 "Егерь" с двойной 5-местной кабиной, а также полноразмерный внедорожник ГАЗ-3309 (ГАЗ-330811) "Вепрь", выпускаемый под заказ.

В 2006-2008 годах на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливали бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а в 2008-2012 годах — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ был прекращен в 2009 году, но сохраняется их мелкосерийное производство под заказ, например, под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). В 2010-2012 гг. среднетоннажные грузовики ГАЗ (4х2) оснащали преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2. В 2013-2016 годах все грузовики ГАЗ 4-поколения гражданского назначения в качестве базового двигателя использовали турбодизель ММЗ Д-245.7 Е-4 мощностью 119 л.с. По состоянию на конец 2017 года применение дизелей серии Д-245.7 производства ММЗ на грузовиках ГАЗ 4-поколения (в том числе военного назначения) ограничено экспортными версиями экологических классов Евро-0, Евро-2 и Евро-3 для поставок в Египет и прочие страны третьего мира.

В 2012-2016 годах под заказ производилась модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном использовавшемуся на грузовике ГАЗ-3310 «Валдай». В 2013 году двигатель был сертифицирован под Евро-4.

В феврале 2013 года в серию пошла модификация ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4, а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96. По состоянию на конец 2017 года именно данный двигатель является основным для среднетоннажников производства ГАЗ. Однако осенью 2016 года также было получено одобрение типа на модель ГАЗ-3307 с модернизированным бензиновым двигателем ЗМЗ-524400 типа V8 мощностью 137 л.с. с гидрокомпенсаторами клапанов в ГРМ, распределенным впрыском топлива (бензин АИ-92, возможно использование АИ-95) и каталитическим нейтрализатором (Евро-4), которое действует по май 2021 года

[источник не указан 63 дня]. Данная бензиновая версия отличается от дизельных, не только двигателем (снаряженная масса автомобиля ниже на 310 кг), но и 12-вольтовой бортовой электросетью и главной передачей с увеличенным числом 6,17. В отличие от бензиновых грузовиков прежних выпусков ГАЗ-3307 образца 2016 года оснащен пневмогидравлическим приводом тормозов и АБС, а также гидроусилителем руля пластинчатого (шиберного) типа.

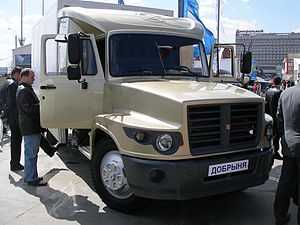

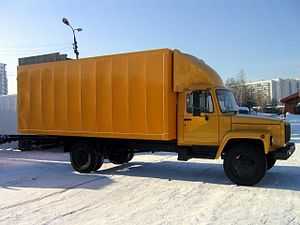

Фургон на шасси ГАЗ-33091 с длинной базой. Длиннобазный «Добрыня» с тюнинговой отделкой кабины и спальным отсеком фирмы «Чайка-Сервис».

Технические характеристики карбюраторного двигателя

  • Двигатель
  • модель ЗМЗ-5231.10 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанный механизм OHV, алюминиевые блок и ГБЦ, третий экологический класс (Евро-3).

  • рабочий объем, л 4,67
  • степень сжатия 7,6
  • мощность брутто л.с. (кВт) / об/мин 124 (91,2) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 30,5 (298) / 3000—3400

  • минимальный удельный расход топлива г/лс·ч (г/кВт) 240 (313)
  • масса, кг 2750
  • топливо: автомобильный бензин А-76 «Нормаль» или АИ-80 «Стандарт». При соответствующей регулировке зажигания допустимо применение бензина АИ-92 «Регуляр».

Технические характеристики инжекторного двигателя (образца 2016 года)

  • Двигатель
  • модель ЗМЗ-524400 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с впрысковой системой питания распределенного типа, клапанный механизм OHV с гидрокомпенсаторами, алюминиевые блок и ГБЦ, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,67
  • степень сжатия 8,3
  • мощность максимальная л.с. (кВт) / об/мин 137 (100,8) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 32 (314) / 2400—2800

  • контрольный расход топлива при постоянной скорости 60 км/ч л/100 км 19,6, при 80 км/ч 26,4
  • масса, кг 3275
  • топливо: неэтилированный автомобильный бензин АИ-92 «Регуляр». Допускается применение неэтилированного бензина АИ-95 «Премиум».

Технические характеристики дизельных двигателей

ММЗ

Модель ММЗ Д-245.7Е4 (для ГАЗ-330900)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,75
  • степень сжатия 17,0
  • мощность, л.с. (кВт) / об/мин 125,4 (92,2) / 2200
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1100-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) 154 (210)
  • масса, кг 430
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

ЯМЗ-5344 (образца 2013 года)

Модель ЯМЗ-5344 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 134,5 (99) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 460 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

ЯМЗ-53443 (образца 2016 года)

Модель ЯМЗ-53443 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, пятый экологический класс (Евро-5).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 146,9 (109,5) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 49,9 (490) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 480 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

Модификации

Ссылки

  1. ↑ Грузовик пятилетки // "Техника молодёжи", № 1, 1985. стр.35
  2. ↑ Ежегодник Большой Советской Энциклопедии, 1987 (вып. 31). М., «Советская энциклопедия», 1987. стр.42

wiki.sc

ГАЗ-3307/3309 — Википедий

Википедий — эрыкан энциклопедий гыч материал

ГАЗ-3307/3309 - Российыште ыштен лукмо кокла нелытан грузовой автомашина влак. Бортовой карбюратор двигатель дене ГАЗ-3307 1989 ий гычын конвейер гыч лектын шога. ГАЗ-3309 турбодизель двигатель дене 1993 ий гычын. ГАЗ-3307 ончыч лектын шогышо ГАЗ-52/53 грузовик ешым алмаштен. Нуным 1993 ийыште лукмым чарненыт. ГАЗ-3307/3309 грузовой автомашинга -влакым тӱрлӧ корнышто грузым шупшыкташ келыштарыме улыт. Тиде грузовик ешыш эше 5 тонн нелытан дизель двигатель дене ГАЗ-4301 (1984-1994), 3 тоннан дизель двигатель дене ГАЗ- 3306 (1993-1995) пурат. 1999 ий гычын 2 але 2,3 тон нелытан корно уке верыште кудалышташ келыштарыме ГАЗ-3308 "Садко" (4×4), а 2005 ий гычын 4 тонн нелытан корно уке верыште кудалышташ келыштарыме ГАЗ-33086 "Земляк" лектын шога.

ХХ курымын 80-шо ийла тӱҥалтыште Газ-зз07 автомобильын проектшым ямдылыме годым шуко шапаш ужашым ГАЗ-52/53 автомобиль еш дечын налаш палемдыме улмаш. ТЫге автомобиль шулдо да ачалаш вашке йӧрышӧ лийшаш улмаш. Автомобиль утларак йоҥгыдо кок еҥлан келыштарыме кабиным налын. Руль виктарыме системышкат икымше гана российысе грузовик кокла гыч руль гидровий пура (ГУР). 4,5 тонн нелытан ГАЗ-3307 (4×2) 125 имне куатан ЗМЗ-511 двигатель дене грузовой автомашинам 1989 ий мучашыште серий дене лукташ тӱҥалме.

1992 ий гычын ГАЗ заводышто 5 тонн нелытан ГАЗ-4301 автомашинам серийно лукташ тӱҥалме. Тушко 6 цилиндран юж йӱкшымӧ йӧн дене келыштарыме двигательым шынденыт. Двигательын куатше-125 имне куатан лийын. Изи ойыртем-влакым ончыде ГАЗ-4301 ден ГАЗ-3307 модель-влак йоршеш икгае улыт. ГАЗ-4301 модельым 1994 ий марте серийно луктын шогеныт. Чылажге 28 158 тиде модель автомашинам лукмо.

1993 ий гычын ГАЗ-52 модельым алмаштыше грузовой ГАЗ-3306 автомашинан серийно лукташ тӱҥалме. Тушко 4 цилиндран, юж йӧн дене йӱкшышӧ дизель двигательым шынденыт. Тудын куатше 85 л.с. лийын. Грузо такси сынан ГАЗ-3306 грузовой автомашинам 1995 ий марте лутын шогеныт.

1994 ийыште ГАЗыште 4 цилиндран турбодизель ГАЗ-5441 двигательым лукташ тӱҥалыныт. Тудын куатше 115 л.с. лийын. Тиде двигательым ГАЗ-3309 у модельыш шындаш тӱҥалыныт. ГАЗ-3309 модель ГАЗ-3307 модель дечын лачак пурла могырысо юж труба дене веле ойыртемалтын. 1996 ийлан тиде модель йӧршеш карбюратор двигатель дене лектын шогышо ГАЗ-3307 модельым алмаштен. 1997 ийыште турбодизель двигатель дене лектын шогышо тиде модельым 2001 ий марте лукмым чарненынт. Тиде пагытыште уэш ГАЗ-3307 4,5 тонн нелытан карбюраторный двигателян автомашинам луктын шогеныт. НУ а теве 2001 ийыште ГАЗ завод белоруссийысе ММЗ Д-245.7 дизель двигательым уэш лукташ тӱҥалме ГАЗ-3309 модельышке шынденыт. Тиде двигатель эше ЗИЛ-5301 "Бычок" грузовой автомашинаште пашам ышта.

1999 ийыште ГАЗ-3309 модель негызеш 2 осян (4×4) ГАЗ-3308 "Садко" автомашинам армийлан тыгак граждан - влаклан келыштаарымым лукташ тӱҥалыныт.

2006 ий гычын ГАЗ-3307, ГАЗ-3309, ГАЗ-3308 автомобильлашке ЕВРО-2 экологий стандартлан келшыше дизель двигательым шындат, а 2008 ий гыч-Евро 3. ЗМЗ бензин двигатель дене нине модель-влакым официально лукмым чарныме.

2010 ий гычын кокла нелытан ГАЗ (4×2) грузовой автомашинаш ММЗ Д-245.7 Е-3 маркан дизель двигательым шындат. ГАЗ-33081 "Садко" ГАЗ-33086 "Земляк" модельышке ММЗ Д-245.7 Е-2 дизель двигательым. 2011 ийыште у ЯМЗ-534 але китайысе Cummins ISF дизель двигательым шындаш тӱҥалыт.

2008 ийысе ГАЗ-3307 карбюратор двигатель дене автомашинан характеристикыже[тӧрлаташ | вики-текстым тӧрлаташ]

  • Двигатель
    • модель ЗМЗ-5231.10
    • тӱҥ ойыртем:

V-тӱкан, 8 цилиндр, бензин двигатель , вуд дене йӱкшымӧ йӧн, алюминий блок ден ГБЦ , Евро-3 стандарт.

    • паша кугыт- 4,67 л
    • куат л.с (кВт) / об/мин - 124 (91,2) / 3200-3400
    • нелыт - 275 кг
    • топливо: автомобильный бензин А-76 "Нормаль" / АИ-80 "Стандарт"

2008 и

mhr.wikipedia.org

История ГАЗ-3307

История Газ 3307!

   Горьковский автозавод с 1990 г. начал выпускать автомобиль ГАЗ-3307. Это универсальный в плане применения и простой в обслуживании грузовой автомобиль. В его кабине есть все, что поможет обеспечить водителю высокую степень работоспособности, а также подарит хорошее настроение: эффективная вентиляция, контрольные приборы, которые были расположены с учетом эргономики, регулируемое подрессорное сидение, усовершенствованная обзорность, которая стала возможна благодаря большой поверхности стекол

   Грузовой автомобиль ГАЗ-3307 грузоподъемностью 4,5 т предназначен для эксплуатации по абсолютно всем видам дорог, имеющим твердое покрытие. К тому же, он характеризуется высокими показателями в технико-эксплуатационном плане. Максимальная скорость этого автомобиля 90 км/ч. Разогнаться до скорости 60 км/ч он может за 32 с. Тормозной путь с 50 км/ч составляет 25 км. Расход топлива для ГАЗ-3307 – л/100 км (при 60 км/ч – 19,6 л., при 80 км/ч – 26,4 л.).

   В начале 80-х гг., разрабатывая конструкцию грузового автомобиля ГАЗ-3307 и другие модели четвертого поколения, производители предусматривали широкую унификацию по узлам и агрегатам машин действующего производства. Это позволило сделать эти автомобили значительно дешевле.

   Кроме всего прочего, это еще и облегчило техническое обслуживание ГАЗ-3307, его ремонт и эксплуатацию. В автомобиле появилась более просторная современная двухместная кабина, вентилируемая и отапливаемая. Впервые входит в конструкцию рулевого управления гидроусилитель руля (ГУР)( в начале конечно ГУРом не все модели оснащались ,а лишь некоторые , и к сожалению это было преобладающее большинство). На серийное производство грузовой автомобиль с карбюраторным двигателем ЗМЗ-511 и мощностью 125 л.с. был поставлен в конце 1989 г.

   В 1996 году карбюраторный грузовик ГАЗ-3307 был вытеснен моделью ГАЗ-3309, однако в 2001 г. ее выпуск был приостановлен по той причине, что выпуск дизельных «воздушников» был признан нецелесообразным. ГАЗ-3307 был восстановлен в производстве.

   С 2006 г. на ГАЗ-3307, как и на ГАЗ-3309, ГАЗ-3308,начинают устанавливать дизельные и бензиновые двигатели, которые были сертифицированы в соответствии с нормами Евро-2 (с 2008 г. – Евро-3). В 2009 г. крупносерийного выпуска ГАЗ-3307 с бензиновым двигателем ЗМЗ практически не было, сохранялось только ограниченное производство (в 2010 г. – 406 ед. для госструктур).

   В нулевых шасси ГАЗ-3307, ГАЗ-3309 стали активно использовать различные компании (напр., ЗАМС ГАЗ) в целях создания моделей с удлиненной рамой для монтажа фургонов, автоэвакуаторов и др. спецтехники. Причем грузоподъемность удлиненных шасси не растет, а увеличение монтажных размеров этой рамы целиком используется для увеличения полезной длины и объема кузова. Это выгодно при транспортировке, к примеру, длинномерных и объёмных грузов. Также стоит отметить, что достаточно нераспространенным стали удлиненные кабины, в которых имеется спальное место, если речь идет о международных перевозках.

gaz3307.ru

ГАЗ-3307 — Википедия

ГАЗ-3307 / 3309

Общие данные

Годы пр-ва1989 — настоящее время

ЗМЗ-5234

Производитель:ЗМЗ
Марка:ЗМЗ-5234
Тип:Бензиновый
Объём:4670 см3
Максимальная мощность:130 л. с., при 3200 об/мин
Максимальный крутящий момент:314 Н·м, при 2000 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:16
Макс. скорость:90 км/ч
Расход топлива при смешанном цикле:32 л/100 км
Экологические нормы:ЕВРО 1 - 5
Диаметр цилиндра:92 мм
Ход поршня:88 мм
Степень сжатия:6,5
Система питания:карбюратор К-135
Охлаждение:жидкостное
Клапанной механизм:OHV
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Тактность (число тактов):4
Рекомендованное топливо:А-76, АИ-92

ЗМЗ-5244

Производитель:ЗМЗ
Марка:ЗМЗ-5244
Тип:Бензиновый
Объём:4670 см3
Максимальная мощность:137 л. с., при 3 200 - 3 400 об/мин
Максимальный крутящий момент:314 Н·м, при 2400 - 2800 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:16
Макс. скорость:90 км/ч
Расход топлива при смешанном цикле:23 л/100 км
Экологические нормы:ЕВРО - 5
Диаметр цилиндра:92 мм
Ход поршня:88 мм
Степень сжатия:8,3
Система питания:Инжектор
Охлаждение:жидкостное
Клапанной механизм:OHV
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Тактность (число тактов):4
Рекомендованное топливо:АИ-92
механическая 4-ступ.
Производитель:ГАЗ
Модель:ГАЗ-3307
Тип:механическая
Число ступеней:4
Передаточные отношения:
1 передача:6,55
2 передача:3,09
3 передача:1,71
4 передача:1,0
Задняя передача:7,77
Синхронизаторы:2-4 передачи
Переключение:напольный рычаг
механическая 5-ступ.
Производитель:ГАЗ
Модель:ГАЗ-3307
Тип:механическая
Число ступеней:5
Передаточные отношения:
Главная передача:6,17
1 передача:6,555
2 передача:3,933
3 передача:2,376
4 передача:1,442
5 передача:1,0
Задняя передача:5,735
Синхронизаторы:2-5 передачи
Переключение:напольный рычаг

Характеристики

Массово-габаритные

Колея задняя1690 мм
Колея передняя1630 мм
Полная масса7850 кг

Динамические

Макс. скорость90 км/ч

На рынке

Другое

Расход топлива23 л
Объём бака105 л

ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого поколения среднетоннажников производства Горьковского автозавода. Бортовой карбюраторный грузовик ГАЗ-3307 выпускается серийно с конца 1989 года, а турбодизельный грузовик ГАЗ-3309 — с конца 1994 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твёрдым покрытием. В четвёртое семейство грузовиков ГАЗ также входили 5-тонный дизельный грузовик ГАЗ-4301 (1992—1995) и 3-тонный дизельный грузовик ГАЗ-3306 (1993—1995). C 1999 года выпускается 2-/2,3-тонный грузовой автомобиль повышенной проходимости ГАЗ-3308 «Садко» (4х4) с односкатной ошиновкой заднего моста и системой централизованного регулирования давления воздуха в шинах, а с 2005 года 4-тонный грузовой автомобиль повышенной проходимости ГАЗ-33086 «Земляк» с двухскатной ошиновкой заднего моста.

История создания и развития

Работы по созданию нового поколения среднетоннажных грузовых автомобилей марки ГАЗ для перспективной замены предыдущего семейства ГАЗ-53А начались уже во второй половине 1960-х годов. Вначале планировалось лишь модернизировать выпускавшуюся заводом модель. В 1972 году были построены опытные образцы такого грузовика получившие обозначение ГАЗ-53-11. Автомобили отличались новыми панелями оперения и интерьером кабины. Они прошли испытания, однако становилось ясно, что требуется абсолютно новая модель[источник не указан 70 дней]. В это время в СССР стали поступать тяжёлые грузовики марки Магирус-Дойц западно-немецкого концерна Клекнер-Хумбольдт-Дойц. И хотя по западным меркам эти автомобили не были столько выдающимися, на советских специалистов они произвели впечатление, дизели воздушного охлаждения прекрасно зарекомендовали себя в суровых условиях Сибири. А прошедший в феврале-марте 1976 года XXV съезд КПСС постановил начать массовую дизелизацию грузового автопарка СССР. Перспективное поколение грузовиков ГАЗ было принято решение сделать дизельным и не просто, а с дизелями воздушного охлаждения. Двигатель немецкого грузовика и его просторная кабина оказали существенное влияние на замысел горьковчан. Начались переговоры с немцами на условия покупки лицензии на производство дизелей воздушного охлаждения.

Технический проект нового грузовика, получивший индекс ГАЗ-4301, рассмотрели на научно-техническом совете Минавтопрома 9 февраля 1978 года. Работу над новой машиной возглавил инженер Александр Михайлович Бутусов. Ведущий конструктор Валерий Дмитриевич Запойнов, дизайнер Станислав Витальевич Волков. Первые опытные образцы были построены в 1979 году. Вторая серия опытные машин была закончена в 1981 году.

Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля.

На выставке "Автопром-1984" был представлен демонстрационный образец тягача ГАЗ-4509[1]. 26 декабря 1986 года завод ГАЗ завершил испытания ГАЗ-3307[2]. Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л.с. началось в конце 1989 года и продолжается по настоящее время (с перерывом в 1996-1997 гг.) с проведением необходимых модернизационных мероприятий по повышению экологического класса двигателей, совершенствованию тормозной системы (например, добавлена АБС) и проч. в соответствии с требованиями национального законодательства и экспортных рынков[источник не указан 70 дней].

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1995 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

В 1993 году освоен выпуск замены модели ГАЗ-52 — 3-тонный грузовик ГАЗ-3306 с 4-цилиндровым дизелем воздушного охлаждения ГАЗ-544 мощностью 85 л.с. По некоторым данным в 1992 году ограниченной серией была выпущена 2,5-тонная модификация 33061 с карбюраторным двигателем от ГАЗ-52. Производство трёхтонки ГАЗ-3306 (преимущественно в исполнении «Грузовое такси») продолжалось до 1995 года.

В конце 1994 года с освоением на ГАЗе выпуска четырёхцилиндрового турбодизеля воздушного охлаждения ГАЗ-5441 мощностью 116 л.с. появилась модель ГАЗ-3309 грузоподъёмностью 4,5 т, полностью унифицированная по ходовой части и кабине с ГАЗ-3307 (внешне отличается только трубой воздухозаборника двигателя с левой стороны кабины). К середине 1996 года она полностью вытеснила с конвейера карбюраторный грузовик 3307. В середине 1997 года собственное производство дизельных «воздушников» на ГАЗе было признано экономически нецелесообразным[источник не указан 70 дней], вследствие чего выпуск модели 3309 был приостановлен до конца 2001 года, а в производстве была восстановлена карбюраторная 4,5-тонка ГАЗ-3307. В дальнейшем ГАЗ переориентировался на закупку белорусских дизелей ММЗ Д-245.7 (аналогичный турбодизель водяного охлаждения устанавливался на ЗИЛ-5301 «Бычок») Минского моторного завода (ММЗ), которые также начали устанавливать на возобновлённую в производстве модель ГАЗ-3309.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях. В начале 2000-х на его базе было создано семейство грузопассажирских автомобилей ГАЗ-3325 "Егерь" с двойной 5-местной кабиной, а также полноразмерный внедорожник ГАЗ-3309 (ГАЗ-330811) "Вепрь", выпускаемый под заказ.

В 2006-2008 годах на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливали бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а в 2008-2012 годах — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ был прекращен в 2009 году, но сохраняется их мелкосерийное производство под заказ, например, под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). В 2010-2012 гг. среднетоннажные грузовики ГАЗ (4х2) оснащали преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2. В 2013-2016 годах все грузовики ГАЗ 4-поколения гражданского назначения в качестве базового двигателя использовали турбодизель ММЗ Д-245.7 Е-4 мощностью 119 л.с. По состоянию на конец 2017 года применение дизелей серии Д-245.7 производства ММЗ на грузовиках ГАЗ 4-поколения (в том числе военного назначения) ограничено экспортными версиями экологических классов Евро-0, Евро-2 и Евро-3 для поставок в Египет и прочие страны третьего мира.

В 2012-2016 годах под заказ производилась модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном использовавшемуся на грузовике ГАЗ-3310 «Валдай». В 2013 году двигатель был сертифицирован под Евро-4.

В феврале 2013 года в серию пошла модификация ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4, а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96. По состоянию на конец 2017 года именно данный двигатель является основным для среднетоннажников производства ГАЗ. Однако осенью 2016 года также было получено одобрение типа на модель ГАЗ-3307 с модернизированным бензиновым двигателем ЗМЗ-524400 типа V8 мощностью 137 л.с. с гидрокомпенсаторами клапанов в ГРМ, распределенным впрыском топлива (бензин АИ-92, возможно использование АИ-95) и каталитическим нейтрализатором (Евро-4), которое действует по май 2021 года[источник не указан 70 дней]. Данная бензиновая версия отличается от дизельных, не только двигателем (снаряженная масса автомобиля ниже на 310 кг), но и 12-вольтовой бортовой электросетью и главной передачей с увеличенным числом 6,17. В отличие от бензиновых грузовиков прежних выпусков ГАЗ-3307 образца 2016 года оснащен пневмогидравлическим приводом тормозов и АБС, а также гидроусилителем руля пластинчатого (шиберного) типа.

Фургон на шасси ГАЗ-33091 с длинной базой. Длиннобазный «Добрыня» с тюнинговой отделкой кабины и спальным отсеком фирмы «Чайка-Сервис».

Видео по теме

Технические характеристики карбюраторного двигателя

  • Двигатель
  • модель ЗМЗ-5231.10 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанный механизм OHV, алюминиевые блок и ГБЦ, третий экологический класс (Евро-3).

  • рабочий объем, л 4,67
  • степень сжатия 7,6
  • мощность брутто л.с. (кВт) / об/мин 124 (91,2) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 30,5 (298) / 3000—3400

  • минимальный удельный расход топлива г/лс·ч (г/кВт) 240 (313)
  • масса, кг 2750
  • топливо: автомобильный бензин А-76 «Нормаль» или АИ-80 «Стандарт». При соответствующей регулировке зажигания допустимо применение бензина АИ-92 «Регуляр».

Технические характеристики инжекторного двигателя (образца 2016 года)

  • Двигатель
  • модель ЗМЗ-524400 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с впрысковой системой питания распределенного типа, клапанный механизм OHV с гидрокомпенсаторами, алюминиевые блок и ГБЦ, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,67
  • степень сжатия 8,3
  • мощность максимальная л.с. (кВт) / об/мин 137 (100,8) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 32 (314) / 2400—2800

  • контрольный расход топлива при постоянной скорости 60 км/ч л/100 км 19,6, при 80 км/ч 26,4
  • масса, кг 3275
  • топливо: неэтилированный автомобильный бензин АИ-92 «Регуляр». Допускается применение неэтилированного бензина АИ-95 «Премиум».

Технические характеристики дизельных двигателей

ММЗ

Модель ММЗ Д-245.7Е4 (для ГАЗ-330900)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,75
  • степень сжатия 17,0
  • мощность, л.с. (кВт) / об/мин 125,4 (92,2) / 2200
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1100-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) 154 (210)
  • масса, кг 430
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

ЯМЗ-5344 (образца 2013 года)

Модель ЯМЗ-5344 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 134,5 (99) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 460 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

ЯМЗ-53443 (образца 2016 года)

Модель ЯМЗ-53443 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, пятый экологический класс (Евро-5).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 146,9 (109,5) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 49,9 (490) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 480 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

Модификации

Ссылки

  1. ↑ Грузовик пятилетки // "Техника молодёжи", № 1, 1985. стр.35
  2. ↑ Ежегодник Большой Советской Энциклопедии, 1987 (вып. 31). М., «Советская энциклопедия», 1987. стр.42

wiki2.red

ГАЗ-3307 Википедия

ГАЗ-3307 / 3309
Производитель ГАЗ
Годы производства 1989 — настоящее время
Сборка ГАЗ (Горький/Нижний Новгород, СССР)
ГАЗ (Нижний Новгород, Россия)
Класс Грузовой
Компоновка переднемоторная, заднеприводная
ЗМЗ-5234
Производитель ЗМЗ
Марка ЗМЗ-5234
Тип Бензиновый
Объём 4670 см3
Максимальная мощность 130 л. с., при 3200 об/мин
Максимальный крутящий момент 314 Н·м, при 2000 об/мин
Конфигурация V8
Цилиндров 8
Клапанов 16
Макс. скорость 90
Расход топлива при смешанном цикле 32
Экологические нормы ЕВРО 1 - 5
Диаметр цилиндра 92 мм
Ход поршня 88 мм
Степень сжатия 6,5
Система питания карбюратор К-135
Охлаждение жидкостное
Клапанной механизм OHV
Материал блока цилиндров алюминий
Материал ГБЦ алюминий
Тактность (число тактов) 4
Рекомендованное топливо А-76, АИ-92
ЗМЗ-5244
Производитель ЗМЗ
Марка ЗМЗ-5244
Тип Бензиновый
Объём 4670 см3
Максимальная мощность 137 л. с., при 3 200 - 3 400 об/мин
Максимальный крутящий момент 314 Н·м, при 2400 - 2800 об/мин
Конфигурация V8
Цилиндров 8
Клапанов 16
Макс. скорость 90
Расход топлива при смешанном цикле 23
Экологические нормы ЕВРО - 5
Диаметр цилиндра 92 мм
Ход поршня 88 мм
Степень сжатия 8,3
Система питания Инжектор
Охлаждение жидкостное
Клапанной механизм OHV
Материал блока цилиндров алюминий
Материал ГБЦ алюминий
Тактность (число тактов) 4
Рекомендованное топливо АИ-92
механическая 4-ступ.
Производитель ГАЗ
Модель ГАЗ-3307
Тип механическая
Число ступеней 4
1 передача 6,55
2 передача 3,09
3 передача 1,71
4 передача 1,0
Задняя передача 7,77
Синхронизаторы 2-4 передачи
Переключение напольный рычаг
механическая 5-ступ.
Производитель ГАЗ
Модель ГАЗ-3307
Тип механическая
Число ступеней 5
Главная передача 6,17
1 передача 6,555
2 передача 3,933
3 передача 2,376
4 передача 1,442
5 передача 1,0
Задняя передача 5,735
Синхронизаторы 2-5 передачи
Переключение напольный рычаг
Длина 6550 мм
Ширина 2380 мм
Высота 2350 мм
Клиренс 265 мм
Колёсная база 3770 мм
Колея задняя 1690 мм
Колея передняя 1630 мм
Полная масса 7850 кг
Максимальная скорость 90 км/ч
Связанные ГАЗ-3308
Похожие модели ЗИЛ-4331, Magirus-Deutz 232 D 19
Расход топлива 23 л
Объём бака 105 л
 Медиафайлы на Викискладе

ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого поколения среднетоннажников производства Горьковского автозавода. Бортовой карбюраторный грузовик ГАЗ-3307 выпускается серийно с конца 1989 года, а турбодизельный грузовик ГАЗ-3309 — с конца 1994 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твёрдым покрытием. В четвёртое семейство грузовиков ГАЗ также входили 5-тонный дизельный грузовик ГАЗ-4301 (1992—1995) и 3-тонный дизельный грузовик ГАЗ-3306 (1993—1995). C 1999 года выпускается 2-/2,3-тонный грузовой автомобиль повышенной проходимости ГАЗ-3308 «Садко» (4х4) с односкатной ошиновкой заднего моста и системой централизованного регулирования давления воздуха в шинах, а с 2005 года 4-тонный грузовой автомобиль повышенной проходимости ГАЗ-33086 «Земляк» с двухскатной ошиновкой заднего моста.

История создания и развития

Работы по созданию нового поколения среднетоннажных грузовых автомобилей марки ГАЗ для перспективной замены предыдущего семейства ГАЗ-53А начались уже во второй половине 1960-х годов. Вначале планировалось лишь модернизировать выпускавшуюся заводом модель. В 1972 году были построены опытные образцы такого грузовика получившие обозначение ГАЗ-53-11. Автомобили отличались новыми панелями оперения и интерьером кабины. Они прошли испытания, однако становилось ясно, что требуется абсолютно новая модель[источник не указан 327 дней]. В это время в СССР стали поступать тяжёлые грузовики марки Магирус-Дойц западно-немецкого концерна Клекнер-Хумбольдт-Дойц. И хотя по западным меркам эти автомобили не были столько выдающимися, на советских специалистов они произвели впечатление, дизели воздушного охлаждения прекрасно зарекомендовали себя в суровых условиях Сибири. А прошедший в феврале-марте 1976 года XXV съезд КПСС постановил начать массовую дизелизацию грузового автопарка СССР. Перспективное поколение грузовиков ГАЗ было принято решение сделать дизельным и не просто, а с дизелями воздушного охлаждения. Двигатель немецкого грузовика и его просторная кабина оказали существенное влияние на замысел горьковчан. Начались переговоры с немцами на условия покупки лицензии на производство дизелей воздушного охлаждения.

Технический проект нового грузовика, получивший индекс ГАЗ-4301, рассмотрели на научно-техническом совете Минавтопрома 9 февраля 1978 года. Работу над новой машиной возглавил инженер Александр Михайлович Бутусов. Ведущий конструктор Валерий Дмитриевич Запойнов, дизайнер Станислав Витальевич Волков. Первые опытные образцы были построены в 1979 году. Вторая серия опытные машин была закончена в 1981 году.

Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля.

На выставке "Автопром-1984" был представлен демонстрационный образец тягача ГАЗ-4509[1]. 26 декабря 1986 года завод ГАЗ завершил испытания ГАЗ-3307[2]. Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л.с. началось в конце 1989 года и продолжается по настоящее время (с перерывом в 1996-1997 гг.) с проведением необходимых модернизационных мероприятий по повышению экологического класса двигателей, совершенствованию тормозной системы (например, добавлена АБС) и проч. в соответствии с требованиями национального законодательства и экспортных рынков[источник не указан 327 дней].

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1995 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

В 1993 году освоен выпуск замены модели ГАЗ-52 — 3-тонный грузовик ГАЗ-3306 с 4-цилиндровым дизелем воздушного охлаждения ГАЗ-544 мощностью 85 л.с. По некоторым данным в 1992 году ограниченной серией была выпущена 2,5-тонная модификация 33061 с карбюраторным двигателем от ГАЗ-52. Производство трёхтонки ГАЗ-3306 (преимущественно в исполнении «Грузовое такси») продолжалось до 1995 года.

В конце 1994 года с освоением на ГАЗе выпуска четырёхцилиндрового турбодизеля воздушного охлаждения ГАЗ-5441 мощностью 116 л.с. появилась модель ГАЗ-3309 грузоподъёмностью 4,5 т, полностью унифицированная по ходовой части и кабине с ГАЗ-3307 (внешне отличается только трубой воздухозаборника двигателя с левой стороны кабины). К середине 1996 года она полностью вытеснила с конвейера карбюраторный грузовик 3307. В середине 1997 года собственное производство дизельных «воздушников» на ГАЗе было признано экономически нецелесообразным[источник не указан 327 дней], вследствие чего выпуск модели 3309 был приостановлен до конца 2001 года, а в производстве была восстановлена карбюраторная 4,5-тонка ГАЗ-3307. В дальнейшем ГАЗ переориентировался на закупку белорусских дизелей ММЗ Д-245.7 (аналогичный турбодизель водяного охлаждения устанавливался на ЗИЛ-5301 «Бычок») Минского моторного завода (ММЗ), которые также начали устанавливать на возобновлённую в производстве модель ГАЗ-3309.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях. В начале 2000-х на его базе было создано семейство грузопассажирских автомобилей ГАЗ-3325 "Егерь" с двойной 5-местной кабиной, а также полноразмерный внедорожник ГАЗ-3309 (ГАЗ-330811) "Вепрь", выпускаемый под заказ.

В 2006-2008 годах на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливали бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а в 2008-2012 годах — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ был прекращен в 2009 году, но сохраняется их мелкосерийное производство под заказ, например, под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). В 2010-2012 гг. среднетоннажные грузовики ГАЗ (4х2) оснащали преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2. В 2013-2016 годах все грузовики ГАЗ 4-поколения гражданского назначения в качестве базового двигателя использовали турбодизель ММЗ Д-245.7 Е-4 мощностью 119 л.с. По состоянию на конец 2017 года применение дизелей серии Д-245.7 производства ММЗ на грузовиках ГАЗ 4-поколения (в том числе военного назначения) ограничено экспортными версиями экологических классов Евро-0, Евро-2 и Евро-3 для поставок в Египет и прочие страны третьего мира.

В 2012-2016 годах под заказ производилась модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном использовавшемуся на грузовике ГАЗ-3310 «Валдай». В 2013 году двигатель был сертифицирован под Евро-4.

В феврале 2013 года в серию пошла модификация ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4, а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96. По состоянию на конец 2017 года именно данный двигатель является основным для среднетоннажников производства ГАЗ. Однако осенью 2016 года также было получено одобрение типа на модель ГАЗ-3307 с модернизированным бензиновым двигателем ЗМЗ-524400 типа V8 мощностью 137 л.с. с гидрокомпенсаторами клапанов в ГРМ, распределенным впрыском топлива (бензин АИ-92, возможно использование АИ-95) и каталитическим нейтрализатором (Евро-4), которое действует по май 2021 года[источник не указан 327 дней]. Данная бензиновая версия отличается от дизельных, не только двигателем (снаряженная масса автомобиля ниже на 310 кг), но и 12-вольтовой бортовой электросетью и главной передачей с увеличенным числом 6,17. В отличие от бензиновых грузовиков прежних выпусков ГАЗ-3307 образца 2016 года оснащен пневмогидравлическим приводом тормозов и АБС, а также гидроусилителем руля пластинчатого (шиберного) типа.

Фургон на шасси ГАЗ-33091 с длинной базой. Длиннобазный «Добрыня» с тюнинговой отделкой кабины и спальным отсеком фирмы «Чайка-Сервис».

Технические характеристики карбюраторного двигателя

  • Двигатель
  • модель ЗМЗ-5231.10 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанный механизм OHV, алюминиевые блок и ГБЦ, третий экологический класс (Евро-3).

  • рабочий объем, л 4,67
  • степень сжатия 7,6
  • мощность брутто л.с. (кВт) / об/мин 124 (91,2) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 30,5 (298) / 3000—3400

  • минимальный удельный расход топлива г/лс·ч (г/кВт) 240 (313)
  • масса, кг 2750
  • топливо: автомобильный бензин А-76 «Нормаль» или АИ-80 «Стандарт». При соответствующей регулировке зажигания допустимо применение бензина АИ-92 «Регуляр».

Технические характеристики инжекторного двигателя (образца 2016 года)

  • Двигатель
  • модель ЗМЗ-524400 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с впрысковой системой питания распределенного типа, клапанный механизм OHV с гидрокомпенсаторами, алюминиевые блок и ГБЦ, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,67
  • степень сжатия 8,3
  • мощность максимальная л.с. (кВт) / об/мин 137 (100,8) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 32 (314) / 2400—2800

  • контрольный расход топлива при постоянной скорости 60 км/ч л/100 км 19,6, при 80 км/ч 26,4
  • масса, кг 3275
  • топливо: неэтилированный автомобильный бензин АИ-92 «Регуляр». Допускается применение неэтилированного бензина АИ-95 «Премиум».

Технические характеристики дизельных двигателей

ММЗ

Модель ММЗ Д-245.7Е4 (для ГАЗ-330900)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,75
  • степень сжатия 17,0
  • мощность, л.с. (кВт) / об/мин 125,4 (92,2) / 2200
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1100-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) 154 (210)
  • масса, кг 430
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

ЯМЗ-5344 (образца 2013 года)

Модель ЯМЗ-5344 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 134,5 (99) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 460 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

ЯМЗ-53443 (образца 2016 года)

Модель ЯМЗ-53443 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, пятый экологический класс (Евро-5).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 146,9 (109,5) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 49,9 (490) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 480 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

Модификации

  • ГАЗ-3306 — бортовой с дизелем ГАЗ-544. Выпускался в 1992-1995 годах.
    • ГАЗ-33061 — на агрегатах ГАЗ-52. Грузоподъёмность 2,5 т.
  • ГАЗ-3307 — бортовой и шасси с карбюраторным двигателем ЗМЗ-511.10 (с 2008 - ЗМЗ-5231.10). Грузоподъёмность 4,5 т. Выпуск в 1989-2012 годах.
    • ГАЗ-330701 — северный.
    • ГАЗ-330706 — экспортный для стран с умеренным климатом.
    • ГАЗ-330707 — экспортный для стран с тропическим климатом.
    • ГАЗ-33072 — шасси для самосвалов.
    • ГАЗ-33073 — грузопассажирское такси. Бортовая платформа аналогична ГАЗ-66-11 образца 1993 года.
    • ГАЗ-33074 — шасси для автобусов. Поставлялось с капотом и оперением, но без кабины. Двигатель ЗМЗ-513.10.
    • ГАЗ-33075 — газобаллонный на сжиженном газе. Двигатель ЗМЗ-513.10. Серийно не выпускался.
    • ГАЗ-33076 — газобаллонный на сжатом газе. Двигатель ЗМЗ-513.10. Серийно не выпускался.
    • ГАЗ-33078 — с дизелем Hino W04CT мощностью 136 л.с. Выпущена небольшая партия в 1992 году.
  • ГАЗ-3308 «Садко» - полноприводный (4х4). Двигатель ЗМЗ-513.10 (ЗМЗ-5231.10), бортовая платформа аналагична ГАЗ-33073.
    • ГАЗ-33081 «Садко» — с дизелем ММЗ Д-245.7. Прототип именовался ГАЗ-33097 (ГАЗ-3309П).
    • ГАЗ-330811 «Вепрь» (ГАЗ-3901) — грузопассажирский с цельнометаллическим пятидверным кузовом.
    • ГАЗ-33082 «Садко» — с турбодизелем ГАЗ-562.
    • ГАЗ-33085 «Земляк» — народохозяйственный. Двускатная задняя ошиновка, колёсные диски и бортовая платформа аналогичны ГАЗ-3307. Грузоподъёмность 4 т. Производство в 2001-2012 годах.
    • ГАЗ-33086 «Земляк» — народохозяйственный с дизелем ММЗ Д-245.7. Производство с 2005 года.
    • ГАЗ-33088 «Садко» — с дизелем ЯМЗ-53442. Выпуск с 2013 года.
  • ГАЗ-3309 — бортовой и шасси с дизелем ГАЗ-544. Грузоподъёмность 4 т. Производство в 1995-2000 годах.
    • ГАЗ-3309 — бортовой и шасси с дизелем ММЗ Д-245.7. Производство с 2001 года.
    • ГАЗ-33091 — длиннобазный.
    • ГАЗ-33092 — шасси для пожарных машин с двухрядной кабиной.
    • ГАЗ-33094 — шасси для автобусов.
    • ГАЗ-33096 — с турбодизелем Cummins ISF3.8s3154.
    • ГАЗ-33097 — прототип ГАЗ-33081. Изготовлен в 1995 году.
    • ГАЗ-33098 — с дизелем ЯМЗ-53442. Выпуск с 2013 года.
  • ГАЗ-4301 - бортовой и шасси с дизелем ГАЗ-542. Первая промышленная партия собрана в апреле 1984 года. Производство в 1986-1996 годах.

Ссылки

  1. ↑ Грузовик пятилетки // "Техника молодёжи", № 1, 1985. стр.35
  2. ↑ Ежегодник Большой Советской Энциклопедии, 1987 (вып. 31). М., «Советская энциклопедия», 1987. стр.42

wikiredia.ru

ГАЗ 3307 Википедия

ГАЗ-3307 / 3309
Производитель ГАЗ
Годы производства 1989 — настоящее время
Сборка ГАЗ (Горький/Нижний Новгород, СССР)
ГАЗ (Нижний Новгород, Россия)
Класс Грузовой
Компоновка переднемоторная, заднеприводная
ЗМЗ-5234
Производитель ЗМЗ
Марка ЗМЗ-5234
Тип Бензиновый
Объём 4670 см3
Максимальная мощность 130 л. с., при 3200 об/мин
Максимальный крутящий момент 314 Н·м, при 2000 об/мин
Конфигурация V8
Цилиндров 8
Клапанов 16
Макс. скорость 90
Расход топлива при смешанном цикле 32
Экологические нормы ЕВРО 1 - 5
Диаметр цилиндра 92 мм
Ход поршня 88 мм
Степень сжатия 6,5
Система питания карбюратор К-135
Охлаждение жидкостное
Клапанной механизм OHV
Материал блока цилиндров алюминий
Материал ГБЦ алюминий
Тактность (число тактов) 4
Рекомендованное топливо А-76, АИ-92
ЗМЗ-5244
Производитель ЗМЗ
Марка ЗМЗ-5244
Тип Бензиновый
Объём 4670 см3
Максимальная мощность 137 л. с., при 3 200 - 3 400 об/мин
Максимальный крутящий момент 314 Н·м, при 2400 - 2800 об/мин
Конфигурация V8
Цилиндров 8
Клапанов 16
Макс. скорость 90
Расход топлива при смешанном цикле 23
Экологические нормы ЕВРО - 5
Диаметр цилиндра 92 мм
Ход поршня 88 мм
Степень сжатия 8,3
Система питания Инжектор
Охлаждение жидкостное
Клапанной механизм OHV
Материал блока цилиндров алюминий
Материал ГБЦ алюминий
Тактность (число тактов) 4
Рекомендованное топливо АИ-92
механическая 4-ступ.
Производитель ГАЗ
Модель ГАЗ-3307
Тип механическая
Число ступеней 4
1 передача 6,55
2 передача 3,09
3 передача 1,71
4 передача 1,0
Задняя передача 7,77
Синхронизаторы 2-4 передачи
Переключение напольный рычаг
механическая 5-ступ.
Производитель ГАЗ
Модель ГАЗ-3307
Тип механическая
Число ступеней 5
Главная передача 6,17
1 передача 6,555
2 передача 3,933
3 передача 2,376
4 передача 1,442
5 передача 1,0
Задняя передача 5,735
Синхронизаторы 2-5 передачи
Переключение напольный рычаг
Длина 6550 мм
Ширина 2380 мм
Высота 2350 мм
Клиренс 265 мм
Колёсная база 3770 мм
Колея задняя 1690 мм
Колея передняя 1630 мм
Полная масса 7850 кг
Максимальная скорость 90 км/ч
Связанные ГАЗ-3308
Похожие модели ЗИЛ-4331, Magirus-Deutz 232 D 19
Расход топлива 23 л
Объём бака 105 л
 Медиафайлы на Викискладе

ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого поколения среднетоннажников производства Горьковского автозавода. Бортовой карбюраторный грузовик ГАЗ-3307 выпускается серийно с конца 1989 года, а турбодизельный грузовик ГАЗ-3309 — с конца 1994 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твёрдым покрытием. В четвёртое семейство грузовиков ГАЗ также входили 5-тонный дизельный грузовик ГАЗ-4301 (1992—1995) и 3-тонный дизельный грузовик ГАЗ-3306 (1993—1995). C 1999 года выпускается 2-/2,3-тонный грузовой автомобиль повышенной проходимости ГАЗ-3308 «Садко» (4х4) с односкатной ошиновкой заднего моста и системой централизованного регулирования давления воздуха в шинах, а с 2005 года 4-тонный грузовой автомобиль повышенной проходимости ГАЗ-33086 «Земляк» с двухскатной ошиновкой заднего моста.

История создания и развития

Работы по созданию нового поколения среднетоннажных грузовых автомобилей марки ГАЗ для перспективной замены предыдущего семейства ГАЗ-53А начались уже во второй половине 1960-х годов. Вначале планировалось лишь модернизировать выпускавшуюся заводом модель. В 1972 году были построены опытные образцы такого грузовика получившие обозначение ГАЗ-53-11. Автомобили отличались новыми панелями оперения и интерьером кабины. Они прошли испытания, однако становилось ясно, что требуется абсолютно новая модель[источник не указан 327 дней]. В это время в СССР стали поступать тяжёлые грузовики марки Магирус-Дойц западно-немецкого концерна Клекнер-Хумбольдт-Дойц. И хотя по западным меркам эти автомобили не были столько выдающимися, на советских специалистов они произвели впечатление, дизели воздушного охлаждения прекрасно зарекомендовали себя в суровых условиях Сибири. А прошедший в феврале-марте 1976 года XXV съезд КПСС постановил начать массовую дизелизацию грузового автопарка СССР. Перспективное поколение грузовиков ГАЗ было принято решение сделать дизельным и не просто, а с дизелями воздушного охлаждения. Двигатель немецкого грузовика и его просторная кабина оказали существенное влияние на замысел горьковчан. Начались переговоры с немцами на условия покупки лицензии на производство дизелей воздушного охлаждения.

Технический проект нового грузовика, получивший индекс ГАЗ-4301, рассмотрели на научно-техническом совете Минавтопрома 9 февраля 1978 года. Работу над новой машиной возглавил инженер Александр Михайлович Бутусов. Ведущий конструктор Валерий Дмитриевич Запойнов, дизайнер Станислав Витальевич Волков. Первые опытные образцы были построены в 1979 году. Вторая серия опытные машин была закончена в 1981 году.

Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля.

На выставке "Автопром-1984" был представлен демонстрационный образец тягача ГАЗ-4509[1]. 26 декабря 1986 года завод ГАЗ завершил испытания ГАЗ-3307[2]. Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л.с. началось в конце 1989 года и продолжается по настоящее время (с перерывом в 1996-1997 гг.) с проведением необходимых модернизационных мероприятий по повышению экологического класса двигателей, совершенствованию тормозной системы (например, добавлена АБС) и проч. в соответствии с требованиями национального законодательства и экспортных рынков[источник не указан 327 дней].

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1995 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

В 1993 году освоен выпуск замены модели ГАЗ-52 — 3-тонный грузовик ГАЗ-3306 с 4-цилиндровым дизелем воздушного охлаждения ГАЗ-544 мощностью 85 л.с. По некоторым данным в 1992 году ограниченной серией была выпущена 2,5-тонная модификация 33061 с карбюраторным двигателем от ГАЗ-52. Производство трёхтонки ГАЗ-3306 (преимущественно в исполнении «Грузовое такси») продолжалось до 1995 года.

В конце 1994 года с освоением на ГАЗе выпуска четырёхцилиндрового турбодизеля воздушного охлаждения ГАЗ-5441 мощностью 116 л.с. появилась модель ГАЗ-3309 грузоподъёмностью 4,5 т, полностью унифицированная по ходовой части и кабине с ГАЗ-3307 (внешне отличается только трубой воздухозаборника двигателя с левой стороны кабины). К середине 1996 года она полностью вытеснила с конвейера карбюраторный грузовик 3307. В середине 1997 года собственное производство дизельных «воздушников» на ГАЗе было признано экономически нецелесообразным[источник не указан 327 дней], вследствие чего выпуск модели 3309 был приостановлен до конца 2001 года, а в производстве была восстановлена карбюраторная 4,5-тонка ГАЗ-3307. В дальнейшем ГАЗ переориентировался на закупку белорусских дизелей ММЗ Д-245.7 (аналогичный турбодизель водяного охлаждения устанавливался на ЗИЛ-5301 «Бычок») Минского моторного завода (ММЗ), которые также начали устанавливать на возобновлённую в производстве модель ГАЗ-3309.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях. В начале 2000-х на его базе было создано семейство грузопассажирских автомобилей ГАЗ-3325 "Егерь" с двойной 5-местной кабиной, а также полноразмерный внедорожник ГАЗ-3309 (ГАЗ-330811) "Вепрь", выпускаемый под заказ.

В 2006-2008 годах на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливали бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а в 2008-2012 годах — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ был прекращен в 2009 году, но сохраняется их мелкосерийное производство под заказ, например, под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). В 2010-2012 гг. среднетоннажные грузовики ГАЗ (4х2) оснащали преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2. В 2013-2016 годах все грузовики ГАЗ 4-поколения гражданского назначения в качестве базового двигателя использовали турбодизель ММЗ Д-245.7 Е-4 мощностью 119 л.с. По состоянию на конец 2017 года применение дизелей серии Д-245.7 производства ММЗ на грузовиках ГАЗ 4-поколения (в том числе военного назначения) ограничено экспортными версиями экологических классов Евро-0, Евро-2 и Евро-3 для поставок в Египет и прочие страны третьего мира.

В 2012-2016 годах под заказ производилась модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном использовавшемуся на грузовике ГАЗ-3310 «Валдай». В 2013 году двигатель был сертифицирован под Евро-4.

В феврале 2013 года в серию пошла модификация ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4, а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96. По состоянию на конец 2017 года именно данный двигатель является основным для среднетоннажников производства ГАЗ. Однако осенью 2016 года также было получено одобрение типа на модель ГАЗ-3307 с модернизированным бензиновым двигателем ЗМЗ-524400 типа V8 мощностью 137 л.с. с гидрокомпенсаторами клапанов в ГРМ, распределенным впрыском топлива (бензин АИ-92, возможно использование АИ-95) и каталитическим нейтрализатором (Евро-4), которое действует по май 2021 года[источник не указан 327 дней]. Данная бензиновая версия отличается от дизельных, не только двигателем (снаряженная масса автомобиля ниже на 310 кг), но и 12-вольтовой бортовой электросетью и главной передачей с увеличенным числом 6,17. В отличие от бензиновых грузовиков прежних выпусков ГАЗ-3307 образца 2016 года оснащен пневмогидравлическим приводом тормозов и АБС, а также гидроусилителем руля пластинчатого (шиберного) типа.

Фургон на шасси ГАЗ-33091 с длинной базой. Длиннобазный «Добрыня» с тюнинговой отделкой кабины и спальным отсеком фирмы «Чайка-Сервис».

Технические характеристики карбюраторного двигателя

  • Двигатель
  • модель ЗМЗ-5231.10 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанный механизм OHV, алюминиевые блок и ГБЦ, третий экологический класс (Евро-3).

  • рабочий объем, л 4,67
  • степень сжатия 7,6
  • мощность брутто л.с. (кВт) / об/мин 124 (91,2) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 30,5 (298) / 3000—3400

  • минимальный удельный расход топлива г/лс·ч (г/кВт) 240 (313)
  • масса, кг 2750
  • топливо: автомобильный бензин А-76 «Нормаль» или АИ-80 «Стандарт». При соответствующей регулировке зажигания допустимо применение бензина АИ-92 «Регуляр».

Технические характеристики инжекторного двигателя (образца 2016 года)

  • Двигатель
  • модель ЗМЗ-524400 (для ГАЗ-3307)
  • описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с впрысковой системой питания распределенного типа, клапанный механизм OHV с гидрокомпенсаторами, алюминиевые блок и ГБЦ, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,67
  • степень сжатия 8,3
  • мощность максимальная л.с. (кВт) / об/мин 137 (100,8) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 32 (314) / 2400—2800

  • контрольный расход топлива при постоянной скорости 60 км/ч л/100 км 19,6, при 80 км/ч 26,4
  • масса, кг 3275
  • топливо: неэтилированный автомобильный бензин АИ-92 «Регуляр». Допускается применение неэтилированного бензина АИ-95 «Премиум».

Технические характеристики дизельных двигателей

ММЗ

Модель ММЗ Д-245.7Е4 (для ГАЗ-330900)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,75
  • степень сжатия 17,0
  • мощность, л.с. (кВт) / об/мин 125,4 (92,2) / 2200
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1100-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) 154 (210)
  • масса, кг 430
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

ЯМЗ-5344 (образца 2013 года)

Модель ЯМЗ-5344 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 134,5 (99) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 460 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

ЯМЗ-53443 (образца 2016 года)

Модель ЯМЗ-53443 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, пятый экологический класс (Евро-5).

  • рабочий объем, л 4,43
  • степень сжатия 17,5
  • мощность, л.с. (кВт) / об/мин 146,9 (109,5) / 2300
  • макс. крутящий момент, кГс·м (Н*м) / об/мин 49,9 (490) / 1200-2100
  • удельный расход топлива, г/л.с.·ч (г/кВт) — 197(145)
  • контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
  • масса — 480 кг.
  • топливо: дизельное топливо по ГОСТ Р 52368-2005 вида III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

Модификации

  • ГАЗ-3306 — бортовой с дизелем ГАЗ-544. Выпускался в 1992-1995 годах.
    • ГАЗ-33061 — на агрегатах ГАЗ-52. Грузоподъёмность 2,5 т.
  • ГАЗ-3307 — бортовой и шасси с карбюраторным двигателем ЗМЗ-511.10 (с 2008 - ЗМЗ-5231.10). Грузоподъёмность 4,5 т. Выпуск в 1989-2012 годах.
    • ГАЗ-330701 — северный.
    • ГАЗ-330706 — экспортный для стран с умеренным климатом.
    • ГАЗ-330707 — экспортный для стран с тропическим климатом.
    • ГАЗ-33072 — шасси для самосвалов.
    • ГАЗ-33073 — грузопассажирское такси. Бортовая платформа аналогична ГАЗ-66-11 образца 1993 года.
    • ГАЗ-33074 — шасси для автобусов. Поставлялось с капотом и оперением, но без кабины. Двигатель ЗМЗ-513.10.
    • ГАЗ-33075 — газобаллонный на сжиженном газе. Двигатель ЗМЗ-513.10. Серийно не выпускался.
    • ГАЗ-33076 — газобаллонный на сжатом газе. Двигатель ЗМЗ-513.10. Серийно не выпускался.
    • ГАЗ-33078 — с дизелем Hino W04CT мощностью 136 л.с. Выпущена небольшая партия в 1992 году.
  • ГАЗ-3308 «Садко» - полноприводный (4х4). Двигатель ЗМЗ-513.10 (ЗМЗ-5231.10), бортовая платформа аналагична ГАЗ-33073.
    • ГАЗ-33081 «Садко» — с дизелем ММЗ Д-245.7. Прототип именовался ГАЗ-33097 (ГАЗ-3309П).
    • ГАЗ-330811 «Вепрь» (ГАЗ-3901) — грузопассажирский с цельнометаллическим пятидверным кузовом.
    • ГАЗ-33082 «Садко» — с турбодизелем ГАЗ-562.
    • ГАЗ-33085 «Земляк» — народохозяйственный. Двускатная задняя ошиновка, колёсные диски и бортовая платформа аналогичны ГАЗ-3307. Грузоподъёмность 4 т. Производство в 2001-2012 годах.
    • ГАЗ-33086 «Земляк» — народохозяйственный с дизелем ММЗ Д-245.7. Производство с 2005 года.
    • ГАЗ-33088 «Садко» — с дизелем ЯМЗ-53442. Выпуск с 2013 года.
  • ГАЗ-3309 — бортовой и шасси с дизелем ГАЗ-544. Грузоподъёмность 4 т. Производство в 1995-2000 годах.
    • ГАЗ-3309 — бортовой и шасси с дизелем ММЗ Д-245.7. Производство с 2001 года.
    • ГАЗ-33091 — длиннобазный.
    • ГАЗ-33092 — шасси для пожарных машин с двухрядной кабиной.
    • ГАЗ-33094 — шасси для автобусов.
    • ГАЗ-33096 — с турбодизелем Cummins ISF3.8s3154.
    • ГАЗ-33097 — прототип ГАЗ-33081. Изготовлен в 1995 году.
    • ГАЗ-33098 — с дизелем ЯМЗ-53442. Выпуск с 2013 года.
  • ГАЗ-4301 - бортовой и шасси с дизелем ГАЗ-542. Первая промышленная партия собрана в апреле 1984 года. Производство в 1986-1996 годах.

Ссылки

  1. ↑ Грузовик пятилетки // "Техника молодёжи", № 1, 1985. стр.35
  2. ↑ Ежегодник Большой Советской Энциклопедии, 1987 (вып. 31). М., «Советская энциклопедия», 1987. стр.42

wikiredia.ru

ГАЗ-3307, история создания и развития четвёртого поколения автомобилей газ (4х2)

«ГАЗ-3307/3309»
Общие данные
Производитель :ГАЗ
Годы пр-ва:3307 - 1989—1996/1997-н.в.; 3309 - 1994-1997 (c диз. ГАЗ-554) и 2002-н.в. (с диз. ММЗ Д-245.7 Е-2 и Е-3)
Дизайн
Двигатели
3307 - ЗМЗ-53-11 • V-8 • объём — 4,25 • мощность 120 л.с.; 3309 — ММЗ Д-245 • R-4 • объём — 4,75 • мощность 107-119 л.с.
Характеристики
Массово-габаритные
Длина:6550 мм
Ширина:2380 мм
Высота:2350 мм
Клиренс :265 мм
Колёсная база :3770 мм
Колея задняя:1690 мм
Колея передняя:1630 мм
Масса:7850 кг (полная)
Динамические
Макс. скорость:90 кмч
На рынке
Предшественник Предшественник ГАЗ-53-12 Преемник Преемник ГАЗ-3310 «Валдай»
Другое
Расход топлива:19,6 л100 км
Объём бака:105 л

ГАЗ-3307 и ГАЗ-3309 — российские грузовые автомобили в семействе четвёртого поколения среднетоннажников производства Горьковского автозавода. Бортовой карбюраторный грузовик ГАЗ-3307 выпускается серийно с конца 1989 года, а турбодизельный грузовик ГАЗ-3309 — с середины 1994 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твердым покрытием и характеризуются высокими технико-эксплуатационными показателями. В четвёртое семейство грузовиков ГАЗ также входили 5-тонный дизельный грузовик ГАЗ-4301 (1984—1994) и 3-тонный дизельный грузовик ГАЗ-3306 (1993—1995). C 1999 года выпускается 2-х и 2,3-тонный грузовой автомобиль повышенной проходимости ГАЗ-3308 «Садко» (4х4), а с 2005 года 4-тонный грузовой автомобиль повышенной проходимости ГАЗ-33086 «Земляк».

История создания и развития четвёртого поколения автомобилей ГАЗ (4х2)

В начале 80-х при разработке конструкции грузового автомобиля ГАЗ-3307 и других моделей четвёртого поколения предусматривалась широкая унификация по узлам и агрегатам автомобилей действующего производства (шасси и карбюраторная силовая установка, по сути, перешли от модели ГАЗ-53-12), что позволило удешевить автомобили и одновременно облегчило их техническое обслуживание, ремонт и эксплуатацию. Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля (ГУР). Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л.с. началось в конце 1989 года.

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1994 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

www.avtodor.su

Отправить ответ

avatar
  Подписаться
Уведомление о
