Виды запорных арматур: Запорная арматура — Что такое Запорная арматура?

Типы запорной арматуры

Запорная арматура — это один из наиболее распространённых видов трубопроводной арматуры и предназначается для перекрытия потока рабочей среды с определённой герметичностью. По подсчётам экспертов, количество запорной арматуры составляет около 80% от общего количества применяемой трубопроводной арматуры. В результате проведённых археологических раскопок было установлено, что человек использовал запорную арматуру уже белее 5 тыс. лет назад. В древних египетских манускриптах найдена информация об организации водоснабжения и использовании при этом поворотных и дисковых клапанов. При более внимательном исследовании области применения запорной арматуры и определённой доли допущения, можно увидеть принципы её работы даже у человека и у животных: с помощью так называемой «живой запорной арматуры» перекрывается поток жидкости, удаляемой из организма.

К запорной арматуре, в зависимости от конструктивного исполнения, относятся краны, клапаны, задвижки и дисковые затворы. Иногда ошибочно термин клапан заменяют термином вентиль — это неправильно и в серьёзной технической литературе такая замена не допускается. Также необходимо отметить, что согласно ГОСТ Р 52720-2007 2007 «Арматура трубопроводная. Термины и определения» не рекомендуется употреблять термины заслонка; поворотный затвор; герметический клапан; гермоклапан вместо термина дисковый затвор.

Кран

Краном называют тип трубопроводной арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси. Краны изготавливают из металлов и их сплавов или из пластика. Краны бывают неполнопроходными и полнопроходными. В неполнопроходных кранах диаметр внутреннего отверстия меньше диаметра трубы, к которой он присоединяется, а в полнопроходных кранах эти диаметры совпадают.

Одним из современных и самых прогрессивных типов кранов является, так называемый шаровой кран, который находит всё более широкое применение в разнообразных областях техники и в быту. Конструкция шарового крана достаточно простая и известна уже более 100 лет. Однако, первоначально она не получила такого широкого распространения, как сейчас, из-за невозможности обеспечить надёжное перекрытие потока рабочей среды. Позже появились новые материалы, которые позволили гарантировать надёжность перекрытия потока рабочей среды и существенно снизить усилия, требующиеся для управления краном. В шаровых кранах перекрытие потока рабочей среды осуществляется вращающейся пробкой сферической формы, внутри которой имеется сквозное отверстие. В зависимости от решаемой задачи, при повороте сферы на 90о происходит либо полное перекрытие потока рабочей среды, либо полное открытие этого потока. Возможны промежуточные положения сферы. В этом случае шаровой кран выступает в качестве регулятора потока рабочей среды. Шаровые краны, несомненно, обладают рядом преимуществ по сравнению с другими типами кранов. К таким достоинствам можно отнести:

• простоту и надёжность конструкции;
• высокую герметичность;
• относительно небольшие размеры;
• простую форму проточной части и отсутствие в ней застойных зон;
• удобное управление;
• малое время и незначительные усилия, необходимые для поворота.

Клапан

Клапан — это тип трубопроводной арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды. По существу, клапан представляет собой временное препятствие в трубе и чаще всего применяется для осуществления автоматического сброса избыточного количества рабочей среды. Тем самым предотвращаются аварии, вызванные чрезмерным давлением рабочей среды на стенки трубопровода. Конструктивно клапан состоит из корпуса, крышки, седла, затвора (заслонки) и штока. Рабочая среда поступает внутрь корпуса клапана и в зависимости от решаемой задачи полностью или частично перекрывает её поток. При этом поток рабочей среды может либо изменять своё направление движения либо сохранять его без изменения.

Задвижка

Задвижкой называют тип трубопроводной арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Запирающий элемент задвижки — шибер, незначительно выходит за пределы потока рабочей среды. Герметичность перекрытия потока обеспечивается за счёт прижима шибера к седлу напором потока рабочей среды. Не рекомендуется использовать задвижки для частичного перекрывания потока рабочей среды, т.к. при этом возникают вибрации, которые в скором времени приведут к разрушению арматуры. Задвижки бывают параллельными, клиновыми, с выдвижным или статичным штоком.

Дисковый затвор

Дисковый затвор — это тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Чаще всего дисковые затворы применяются на трубопроводах большого диаметра и при небольших давлениях потока рабочей среды. Наиболее характерными областями применения дисковых затворов являются:

• системы водо-, тепло- и газоснабжения и распределения;
• системы вентиляции и кондиционирования;
• системы пожаротушения;
• при работе с абразивными и слабоагрессивными рабочими средами.

Именно к работе дисковых затворов в таких областях предъявляются повышенные требования к надёжности и герметичности.

Как уже отмечалось в начале статьи, до 80% трубопроводной арматуры относится к категории запорной. Область её применения необычайно широка — это сверхвысокие и сверхнизкие давления, сверхвысокие и сверхнизкие температуры, токсичный и абразивный характер рабочей среды и т.д. Благодаря совершенствованию конструкции и использованию новых материалов происходит постоянное расширение области применения запорной арматуры и решаемых при этом задач. Выбрать требуемую арматуру порой бывает крайне затруднительно. В таких случаях предпочтительно обращаться к услугам специалистов, имеющих большой объём разносторонних знаний и богатый опыт. Зачастую только такие специалисты могут решить проблему подбора требуемой арматуры, её монтаж и техническое обслуживание.

Виды запорной арматуры, ее назначение и конструкция — ЭкоМонтаж

Современные производители предлагают множество видов запорной арматуры. Продукция различается назначением, принципом действия, габаритами. Она используется при организации нефтепроводов, водоподающих и водоотводящих сетей.

В статье мы расскажем о видах запорной арматуры, ее назначении и конструкции. Сведения пригодятся домашним мастерам, начинающим проектировщикам и монтажникам. Читатели узнают, что относится к запорной арматуре, научатся подбирать подходящие изделия.

Материал содержит информацию о запорных, регулирующих и предохраняющих механизмах. В статье представлена классификация устройств, присутствуют рекомендации по их приемке и эксплуатации.

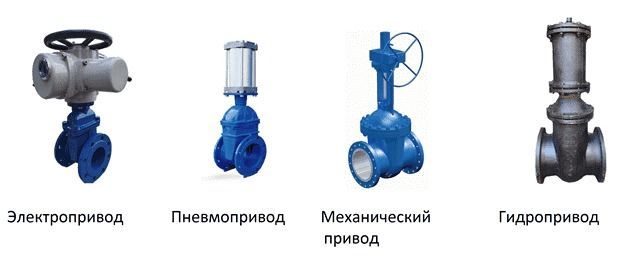

Задвижки

Распространенный тип запорной арматуры. Задвижки удобны в использовании, имеют простую конструкцию. Регулируют интенсивность рабочего потока, осуществляют полное перекрытие магистрали.

В состав устройства входят:

• корпус;
• шток;
• маховик;
• диск;
• уплотнители;
• крепежные элементы.

Конструктивное исполнение позволяет устанавливать устройство в отапливаемых и неотапливаемых помещениях. Запорный модуль крепится посредством фланцев, герметичность соединений проверяется визуально.

Достоинства изделия:

• малое гидравлическое сопротивление;
• умеренные габариты;
• незначительные расходы на обслуживание.

Регулировка задвижки происходит вращательными движениями, что исключает быстрое изменение пропускной способности.

Вентили

Запорная арматура, вид и назначение которой схожи с параметрами задвижки. Основное отличие — использование золотника вместо поворотного диска.

Арматура состоит из следующих компонентов:

• корпус;
• шток;
• золотник;
• маховик;
• уплотнительные элементы;
• соединительные болты.

Вентили имеют ручной или электрический привод. С их помощью прокладываются магистрали, транспортирующие бытовые и технические жидкости. При подборе устройств учитывается тип носителя, диаметр трубопровода, специфика внешнего воздействия.

Клапаны

Использование обратных клапанов исключает движение рабочего потока в неправильном направлении. Трубопроводная арматура данного вида защищает насосное, фильтрационное и учетное оборудование. Она обеспечивает корректную эксплуатацию емкостей, минимизирует потерю рабочего носителя в случае протечки.

Достоинства трубопроводных клапанов:

• возможность эксплуатации при высоком давлении;
• простое техническое обслуживание;
• предотвращение обратного хода газов и жидких сред;
• умеренные габариты;
• быстрый и простой монтаж;
• вариативность исполнения.

Продукцию можно отнести к предохранительным элементам. Она является неотъемлемой частью промышленных и хозяйственных трубопроводов.

Затворы

Ключевое назначение затвора — полное перекрытие магистрали. В состав изделия входят:

• поворотная рукоять с фиксатором;
• литой металлический корпус;
• диск;
• шток;
• уплотнители.

Особенности монтажа затвора зависят от типа. Устройство устанавливается силами одного-двух мастеров, в применении сложного инструмента нет необходимости.

Преимущества оборудования:

• простота конструкции;
• наличие компактных моделей, предназначенных для бытового использования;
• возможность установки на неэлектрифицированных участках;
• умеренная масса.

Продукция для ответственных объектов выбирается согласно проектной документации.

Условные обозначения запорной арматуры

Для схематического отображения изделий запорной арматуры используются специальные фигуры. Как правило, они состоят из треугольников, находящихся в различных положениях.

Свои обозначения имеют:

• клапаны проходные и угловые;
• краны и вентили;
• предохранители;
• задвижки;
• затворы;
• пожарные и поливочные гидранты;
• устройства с возможностью двойной регулировки;
• смесители;
• водомеры.

Обозначения регламентированы действующими стандартами, используются при построении общих и профильных схем.

Требования к запорной арматуре

Запорные механизмы для технических магистралей должны отвечать следующим требованиям.

• Структурная целостность. Недопустимо наличие механических повреждений. Это касается корпуса, соединительных и управляющих элементов арматуры. Использование дефектных изделий снизит эффективность сети, не позволит контролировать поток.
• Герметичность. Продукция должна комплектоваться качественными уплотнителями. Наличие протечек и запотеваний говорит о проблемах с прокладками либо некорректном формировании соединения.
• Плавность регулировки. Наличие заклиниваний и заеданий свидетельствует о поломке рабочих механизмов. Исправная арматура обеспечивает плавный ход подвижных элементов.
• Комплектность. Сертифицированный товар дополняется сопроводительными документами. Они запрашиваются при приемке, подтверждают соответствие продукции отраслевым нормативам.

Запорная арматура проверяется перед монтажом. Наличие явных и скрытых дефектов — повод отказаться от использования продукции.

Типы запорно-регулирующей арматуры

Регулирующее оборудование для трубопроводов различается назначением и спецификой эксплуатации. Выделяют шесть групп устройств.

1. Промышленные. Решения для производственных предприятий. Оборудование обладает значительной прочностью, выпускается большими партиями.
2. Для особо опасных районов. Усиленные устройства, оснащенные подогревом, ударостойкими корпусами, особыми уплотнителями. Продукция работает на химических и взрывоопасных предприятиях, используется в условиях Крайнего Севера и горных районах.
3. Профильные. Узконаправленное оборудование, востребованное в малых количествах. Изделия задействуются на атомных электростанциях, в лабораторных и экспериментальных цехах. К качеству этой продукции предъявляются особые требования.
4. Заказные. Нетиповые товары, которые изготавливаются в ограниченном количестве. Арматура производится по индивидуальным чертежам и уникальным технологическим картам. Заказные изделия различаются конструкцией, эргономикой, функционалом.
5. Садовые. Продукция для хозяйственных нужд. С ее помощью подключаются поливочные линии, разбрызгиватели, накопительные емкости. Изделия имеют малые габариты, работают в сетях с небольшим давлением.
6. Сантехнические. Арматура, применяемая в коммунальных магистралях. Она востребована при подключении многоквартирных домов, инфраструктурных объектов, муниципальных зданий.

При реализации проекта может использоваться арматура различных типов. Оборудование подбирается посредством расчетов.

Арматура для трубопроводов делится на несколько классов.

1. Запорная. Устройства, открывающие и блокирующие канал. Наиболее простой тип изделий.
2. Регулирующая. Оборудование, корректирующее интенсивность потока путем частичного перекрытия линии. Точность регулировки зависит от модели.
3. Распределительно-смесительная. Решения, распределяющие и комбинирующие потоки. Они востребованы при работе с реагентами, задействуются на производстве.
4. Предохранительная. Установки, предотвращающие перепады давления, прорыв магистрали, обратный ток жидкости. Продукция требует минимальной калибровки, имеет широкую область применения.
5. Защитная. Арматура, нивелирующая последствия аварий. Ее наличие исключает повреждение насосов, фильтров, учетных модулей.
6. Фазоразделительная. Решения, которые разграничивают рабочую среду на несколько фаз, например жидкую и газообразную.

Грамотная комбинация арматуры позволит реализовать сложные технологические решения, обеспечит бесперебойное функционирование сети.

Где выгоднее купить запорную арматуру

«ЭкоМонтаж» предлагает запорную арматуру в различных исполнениях. В продаже решения для частного и производственного использования. Представлено оборудование для нефтепроводов, тепловых сетей, водоотводящих линий.

Ключевые преимущества сотрудничества с компанией «ЭкоМонтаж» для клиентов.

• Высокое качество товара. В продаже только сертифицированное оборудование. Продукция поставляется в заводской упаковке, сопровождается паспортами качества и сертификатами соответствия. Изделия проходят заводские испытания, о чем имеется соответствующая отметка в документах.
• Оперативная доставка. Товар отправляется в любую точку России. Предприятие сотрудничает с транспортными компаниями, предлагает льготные условия для оптовых клиентов (сниженная стоимость, выгодные схемы сотрудничества). Возможен самовывоз оплаченной продукции со склада.

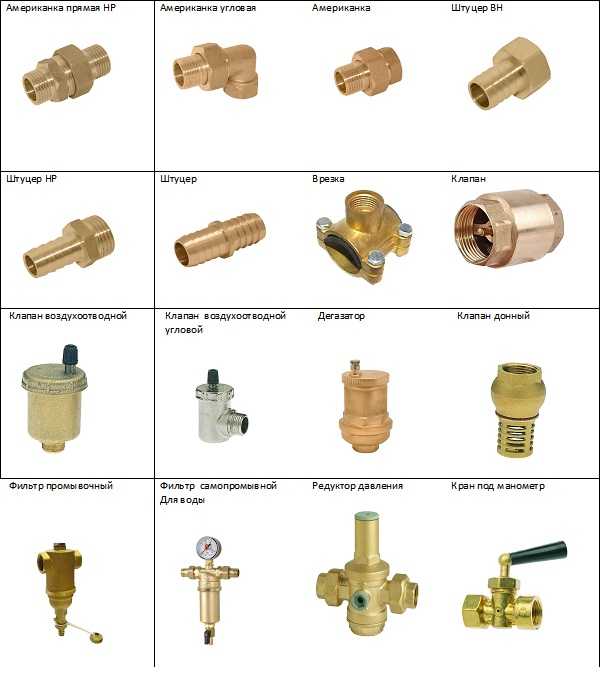

• Масса сопутствующих продуктов. Наряду с запорной арматурой реализуются сварочные аппараты, полимерные трубы, пожарные гидранты и пр. Ассортимент изделий периодически расширяется.

Приобрести оборудование помогут менеджеры компании. Они расскажут об особенностях сотрудничества и порекомендуют решения, соответствующие требованиям клиента. Заказы принимаются по телефону, посредством e-mail либо формы обратной связи.

Ваше имя*

Ваш телефон*

Типы задвижек и деталей

Что такое задвижки?

Задвижка может быть определена как тип задвижки, в которой используется задвижка или клиновой диск, и диск перемещается перпендикулярно потоку, чтобы запустить или остановить поток жидкости в трубопроводе.

Задвижка является наиболее распространенным типом арматуры, используемой на любом технологическом предприятии. Это клапан линейного перемещения, используемый для запуска или остановки потока жидкости. В процессе эксплуатации эти клапаны либо полностью открыты, либо полностью закрыты.

Когда задвижка полностью открыта, диск задвижки полностью выводится из потока. Поэтому практически нет сопротивления потоку. Благодаря этому очень мало падает давление, когда жидкость проходит через задвижку.

Между диском и седлами требуется контакт поверхности на 360°, когда клапан полностью закрыт, чтобы обеспечить надлежащее уплотнение.

Задвижки не должны использоваться для регулирования или дросселирования потока, поскольку точный контроль невозможен. Высокая скорость потока в частично открытом клапане может вызвать эрозию диска и посадочных поверхностей, а также создать вибрацию и шум.

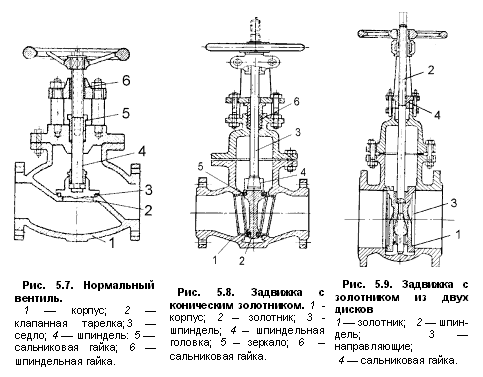

Детали задвижки

Здесь вы можете увидеть основные детали задвижки. Диск задвижки также известен как клин. Прочтите полное руководство по деталям клапана, чтобы узнать о каждой из этих частей.

• Body
• Bonnet
• Solid Wedge
• Body Seat
• Stem
• Back Seat
• Gland Follower
• Gland Flange
• Stem Nut
• Yoke Nut

• Handwheel
• Handwheel Nut
• Stud и болты
• Гайки
• Прокладка крышки
• Лубрикатор
• Сальниковое уплотнение

Image- Trouvay & Cauvin

Типы задвижек

Существует три способа классификации задвижки.

1. Типы диска
   1. Сплошной конусной клин
   2. Гибкий клин
   3. Разделенные клины или параллельные диски. Крышка с уплотнением
2. Типы движения штока
   1. Выдвижной шток или тип OS & Y (внешний шток и винтовой тип)
   2. Тип штока с невыдвижным штоком

Тест на клапан – проверь себя, пройди этот тест

Задвижка со сплошным клином

Цельный клин является наиболее распространенным и широко используемым типом диска из-за его простоты и прочности. Клапан со сплошным клином может быть установлен в любом положении и подходит практически для всех жидкостей. Его можно использовать и в турбулентном потоке.

Однако он не компенсирует изменения положения седла из-за нагрузки на трубу или теплового расширения. Таким образом, этот тип конструкции диска наиболее подвержен утечкам. Сплошной клин подвергается термофиксации при использовании в условиях высоких температур.

Термическая блокировка — это явление, при котором клин застревает между посадочными местами из-за расширения металла. Задвижки со сплошным клином обычно используются в приложениях с умеренным и низким давлением и температурой.

Изображение – Velan является мировым лидером в области поставок клапанов. Посетите их веб-сайт для получения дополнительной информации о продуктах.

Задвижка гибкая клиновая

Гибкий клин представляет собой цельный сплошной диск с прорезью по периметру. Эти разрезы различаются по размеру, форме и глубине. Неглубокий узкий разрез по периметру клина дает меньшую гибкость, но сохраняет прочность. Залитая выемка или более глубокая и широкая прорезь по периметру клина обеспечивают большую гибкость, но снижают прочность.

Эта конструкция улучшает выравнивание седла и обеспечивает лучшую герметичность. Это также улучшило производительность в ситуациях, когда возможно термическое связывание. Гибкие клинья Задвижки применяются в паровых системах.

Тепловое расширение паропровода иногда вызывает деформацию корпусов клапанов, что может привести к тепловому ослеплению. Гибкий затвор позволяет затвору изгибаться при сжатии седла клапана из-за теплового расширения паропровода и предотвращает тепловое ослепление.

Недостаток гибких затворов заключается в том, что трубопроводная жидкость имеет тенденцию скапливаться в диске. Это может привести к коррозии и, в конечном итоге, к ослаблению диска.

Разрезной клин или параллельные диски Задвижка

Разрезной клин Диск состоит из двух цельных частей и скрепляется с помощью специального механизма. Вы можете увидеть то же самое на изображениях. В случае, если половина диска не выровнена, диск может свободно приспосабливаться к посадочной поверхности. Разрезной диск может быть клиновидным или параллельным диском.

Параллельные диски подпружинены, поэтому они всегда соприкасаются с седлами и обеспечивают двунаправленное уплотнение. Разрезной клин подходит для работы с неконденсируемыми газами и жидкостями при нормальных и высоких температурах.

Свобода перемещения диска предотвращает тепловое заедание, даже если клапан может быть закрыт, когда линия холодная. Это означает, что когда линия нагревается жидкостью и расширяется, она не создает термического ослепления.

Типы задвижек по корпусу, соединению с крышкой

1 ^st резьбовая крышка: Это самая простая конструкция из доступных, и она используется для недорогих клапанов.

2 ^nd с крышкой на болтах: Это наиболее популярная конструкция, которая используется в большом количестве задвижек. Для этого требуется прокладка для герметизации соединения между корпусом и крышкой.

3 ^rd Сварная крышка: Это популярная конструкция, не требующая разборки. Они легче по весу, чем их аналоги с болтовой крышкой.

4 ^{t h} one is Герметичная крышка: Этот тип широко используется для высокотемпературных применений с высоким давлением. Чем выше давление в полости корпуса, тем больше усилие на прокладку в самозакрывающемся клапане.

Задвижка OS & Y или с выдвижным штоком (внешний шток и винтовой тип)

Для клапана с выдвижным штоком шток будет подниматься при открытии клапана и опускаться при закрытии клапана. Вы можете увидеть это на изображении. В конструкции с внутренним винтом резьбовая часть штока находится в контакте с протекающей средой, и когда вы открываете клапан, маховик поднимается вместе со штоком.

В то время как в случае конструкции с наружным винтом только гладкая часть подвергается воздействию текучей среды, и шток поднимается над маховиком. Этот тип клапана также известен как клапан OS & Y. OS&Y означает вне пар и йорк.

Задвижка с невыдвижным штоком или задвижка с внутренним винтом

В затворах с невыдвижным штоком движение штока вверх отсутствует. Диск клапана имеет внутреннюю резьбу. Диск перемещается вдоль штока, как гайка, когда шток вращается. Вы можете увидеть изображение. Этот тип клапана подвергает резьбу штока воздействию протекающей среды.

Таким образом, эта конструкция используется там, где пространство ограничено для обеспечения линейного перемещения штока, а проточная среда не вызывает эрозии, коррозии или износа материала штока. Этот тип клапана также известен как внутренний винтовой клапан.

Области применения задвижек

• Задвижки используются почти во всех жидкостных средах, таких как воздух, топливный газ, питательная вода, пар, смазочное масло, углеводороды и практически во всех средах.
• Некоторые специальные задвижки используются также в жидком и порошкообразном продукте, например, ножевые задвижки.

Преимущества задвижки

• Задвижка обеспечивает хорошую герметичность
• Падение давления во время работы очень мало
• Большинство задвижек можно использовать как двунаправленные
• требует меньше обслуживания

Недостатки задвижки

• Не может использоваться для управления потоком.
• Задвижка работает медленно. Открытие и закрытие требуют времени, что также хорошо, так как снижает вероятность удара молотком.
• При частичном открытии создает вибрацию и шум.
• Ремонт, такой как притирка и шлифовка седел, затруднен из-за ограниченного доступа.

Нажмите здесь, чтобы узнать о других типах клапанов

Вы мастер по компонентам трубопроводов?

Какие существуют типы клапанов?

В настоящее время существует 6 официальных инженерных направлений и сотни подкатегорий под ними. Технические знания обширны и разнообразны, но базовое понимание основных типов клапанов ценно практически в любой области профессии.

Для тех, кто не знаком с различными типами клапанов или просто хочет немного освежить в памяти, вот простая разбивка.

Типы клапанов в двух словах

Проще говоря, клапаны управляют потоком жидкости. Типы клапанов можно разделить на две основные категории: регулирующие клапаны и запорные клапаны .

Типы регулирующих клапанов

В контуре управления эти клапаны действуют как корректирующий элемент. Существуют регулирующие клапаны с ручным управлением, но обычно они работают автоматически. Примеры включают шаровые и пробковые клапаны, игольчатые клапаны, поворотные затворы и обратные клапаны, и это лишь некоторые из них.

1. Игольчатый клапан

При наличии крошечных трубопроводов малого диаметра игольчатые клапаны обеспечивают точное управление потоком жидкости.

2. Пережимной клапан

Пережимной клапан, иногда называемый пережимным клапаном, использует резиновую трубку и зажим для контроля потока жидкости. Пережимные клапаны лучше всего подходят для регулирования жидкостей с взвешенными твердыми частицами.

3. Шаровой кран

Краны шаровые быстродействующие. Шарообразный диск регулирует поток жидкости при повороте жидкостного клапана 90 градусов.

На четверть оборота поворотный клапан открывается и закрывается, когда шарообразный диск пропускает жидкость.

4. Обратный клапан

В трубах обратные клапаны останавливают обратный поток. Давление жидкости открывает клапан. Гениальность обратного клапана заключается в том, что он закрывается, если какая-либо жидкость меняет направление движения.

5. Пробковый клапан

Как видно из названия, пробковый клапан останавливает поток жидкости по трубе, перекрывая его цилиндрической пробкой. Подобно шаровому крану, это происходит за счет вращательного движения.

Пробковые клапаны

обеспечивают сверхплотное отсечение в условиях высокого давления, вакуума и высоких температур.

6. Поворотный затвор

Поворотные затворы

немного сложнее, поскольку они могут запускать, останавливать и регулировать поток. Они легкие и маленькие, что делает их полезными в приложениях с большими клапанами, поскольку они не занимают много места.



Типы запорной арматуры

Запорные клапаны, также известные как «задвижки», не регулируют поток. Как и регулирующие клапаны, ими можно управлять вручную или автоматически. Запорные клапаны имеют только два режима работы: вкл. или выкл.

Они либо допускают полный поток жидкости, либо не допускают его вообще.



1. Клапан сброса давления

Клапаны сброса давления сбрасывают вакуум/давление для защиты другого оборудования в случае чрезмерного повышения давления.



2. Шаровой клапан

Шаровые клапаны

хорошо перекрывают поток жидкости там, где важна герметичность. Чуть дороже задвижек, они более эффективны при перекрытии.

3. Задвижка 902:30

На перерабатывающих предприятиях наиболее распространены задвижки. Задвижки линейны и обеспечивают эффективное отсечение. Они остаются либо полностью открытыми, либо закрытыми.

Как правильно выбрать клапан

Базовое представление о типах клапанов поможет вам выбрать клапан, который наилучшим образом соответствует вашим потребностям.

Конечно, всегда разумно иметь профессиональную помощь в определении того, какие клапаны будут наиболее эффективными для вашего трубопровода.
