Задвижки относятся к такому типу арматуры,в которой запирающий элемент перемещается перпендикулярно оси потока рабочей среды возвратно-поступательно или возвратно-поворотно.

Среди нашей продукции имеются стальные и чугунные задвижки.

Основные характеристики запорной арматуры:

  • задвижки могут быть применены при работе с веществами, имеющими температуру до 565 градусов;
  • выдерживают давление в 25 МПа;
  • диаметр задвижек может колебаться от 4 до 200 см.

Преимущества задвижек как запорной арматуры



Недостатки задвижек



рабочее вещество может транспортироваться в любом направлении



нельзя применять в рабочих средах с кристаллизирующимися включениями



задвижка создает сравнительно небольшое гидравлическое сопротивление



низкая скорость срабатывания, практически исключающая экстренное перекрытие среды в аварийной ситуации



обладает небольшими габаритными размерами



при колебаниях температуры рабочей среды задвижки малых диаметров с жестким клином может заклинить



задвижки довольно просты по конструкции, что исключает возникновение поломок



высокая стоимость ремонта (70-80% от цены новой задвижки)





Стальные задвижки

Стальные задвижки фланцевые и другие имеют ряд преимуществ перед своими аналогами из чугуна. Например, они не подвержены окислению, а следовательно, и коррозии. Сталь более пластичный материал, чем чугун, таким образом, уровень защиты от перепада температур и давления у стальных задвижек выше.



Стальные фланцевые задвижки используются

  • в нефтепроводах;
  • в газопроводах;
  • и при осуществлении транспортровки пара и водной рабочей среды.

Задвижки управляются вручную или с помощью электропривода. Если задвижки используются в трубопроводах большого диаметра, то управление происходит только за счет электрических управляющих элементов.

Задвижки чугунные фланцевые

Чугунная фланцевая задвижка состоит из корпуса, где вдоль уплотнительных поверхностей перемещается клиновидный затвор. Также, как и в стальных задвижках, затвор перемещается перпендикулярно направлению рабочей среды.

Чугунные задвижки могут быть присоединены к трубопроводу только с помощью фланцевого соединения. Чугунные задвижки часто используют при транспортировке вязких веществ благодаря их небольшому гидравлическому сопротивлению.



  Чугунные задвижки

  • суженные — внутренний диаметр меньше, чем диаметр трубопровода. Суженные задвижки обладают лучшей управляемостью, более низкой массой и меньшими габаритными размерами. Используют их, в основном, для перекачки жидкости с заданной скоростью.
  • полнопроходные — диаметр сечения задвижки равен диаметру трубопровода, на который она крепится. Для полнопроходных чугунных задвижек характерен большой диаметр и меньшее гидравлическое сопротивление.







Условия поставки

Цена, наличие товара, условия и гарантии

Мы работаем как с юридическими, так и с физическими лицами. Готовы поставить изделия на заказ.

У нас действует накопительная система скидок для постоянных клиентов.

Условия оплаты

Заказ вы можете оплатить 3 способами: наличными, безналичным расчетом, банковской картой.

Отсрочку платежа до 1 месяца предоставляем постоянным и хорошо зарекомендовавшим себя клиентам.

Доставка

Варианты: заказать у нас, воспользоваться услугами транспортной компании, организовать самовывоз.

При любом виде расчета отгружаем товар на следующий день после поступления оплаты.

Приемка и разгрузка товара

Вы должны обеспечить беспрепятственный подъезд нашего транспорта к разгрузочной площадке.

При разгрузке вы получаете пакет документов: накладная, счет-фактура и сертификат качества (по запросу).

Звоните

8-800-775-12-74

Мы ответим на ваш звонок с понедельника
по пятницу в рабочие часы:
9:00 — 17:00 — по Челябинску
07:00 — 15:00 — по Москве

Отправляйте заявку

Пишите нам в любое время.
Специалист свяжется с вами в рабочие часы в течение 20 минут после получения заявки.
Если вы отправили заявку в нерабочее время, то наш специалист свяжется с вами на следующий день.

Запросите цены, условия и сроки поставки

Я принимаю условия пользовательского соглашения

Прикрепите заявку и свои реквизиты — и мы сразу сможем выставить Вам счет.

Получать новости о скидках и акциях

Прикрепите заявку

Прикрепите реквизиты

Отправить заявку

Задвижки — виды и описание

Mira | 12.11.2014 | Трубопровод | 9 021 views | Комментариев нет

Содержание

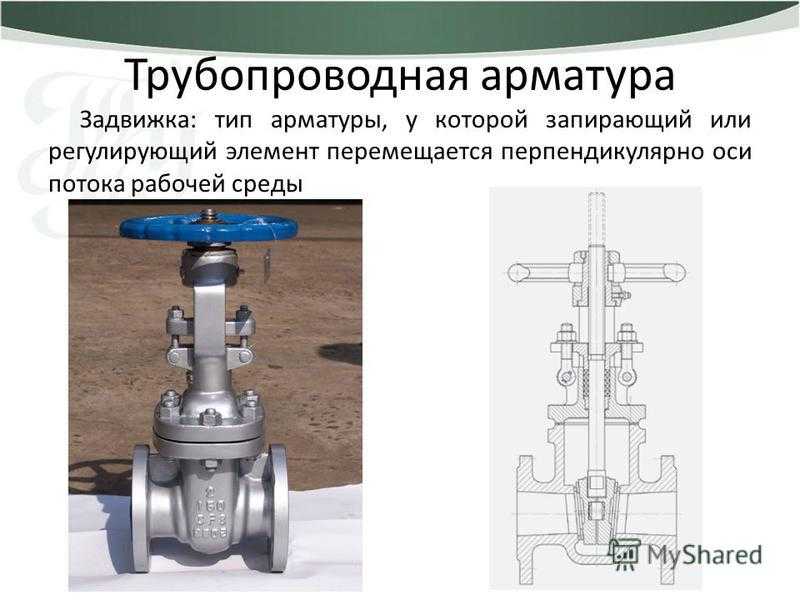

Задвижка представляет собой арматуру на трубопроводе с регулирующим элементом. Она является широко распространенным видом запорной арматуры и, в основном, применяется в жилищно-коммунальном хозяйстве, в транспортных трубопроводах, в водо- и газоснабжении, в энергетической сфере, в технологических трубопроводах и т.д. Фланцевые задвижки avk устанавливаются на те системы водоснабжения, по которым в основном транспортируется нейтральная жидкость. Ее температура не должна превышать 70 градусов Цельсия.

Устройства выполняются из нержавеющей стали высокого качества с добавлением вспомогательных материалов. Благодаря обработке поверхности синтетической грунтовкой и слюдосодержащей краской, обеспечивается антикоррозийная защита задвижки.

Достоинства устройств:

  • несложная конструкция
  • оптимальная строительная длина
  • эксплуатация в разных условиях
  • минимальное гидравлическое сопротивление, что позволяет их использование в мощных магистральных трубопроводах.

К недостаткам данного типа арматуры, пожалуй, можно отнести быстрое изнашивание уплотнителей, а также трудности в ремонте устройств, особенно в процессе эксплуатации. Определенный тип задвижек служит только в качестве запорной арматуры, то есть регулировка расхода среды, в данном случае, невозможна.

При изготовлении задвижек принимается во внимание диаметр самого трубопровода, который равняется диаметру арматуры, то есть его проходного отверстия. Чтобы как-то уменьшить крутящий момент и снизить износ уплотнителей, начали применяться несколько суженные задвижки. При этом незначительное увеличение сопротивления, в данном случае, почти не влияет на рабочий процесс системы. Между тем, не рекомендуется использовать такой тип задвижек на тех магистральных трубопроводах, которые имеют большой диаметр.

Широко применяются задвижки, которые управляются штурвалом как вручную. так и электрическими приводами. Возможно также использование пневмопривода или гидропривода. В случае, если задвижка управляется вручную и отличается большими размерами, на нее целесообразнее монтировать редуктор, который значительно уменьшает сопротивление арматуры.

Задвижки различаются между собой по конструкции запорного органа и поэтому бывают следующих видов:

  • клиновые задвижки
  • параллельные задвижки
  • шиберные задвижки
  • шланговые задвижки

Клиновые задвижки

Первый вид задвижек имеет седла, расположенные в корпусе таким образом, чтобы формировался небольшой угол между ними. Затвор такой задвижки выполняется в виде клина, который в свою очередь бывает упругим, с двумя дисками или жесткий. Он может плотно размещаться между седлами в положении «закрыто». Выбор вида клина зависит от условий эксплуатации.

Жесткий клин

Чтобы обеспечить высокую герметичность запорного крана, рекомендуется использование жесткого клина. Но при этом важно требование повышенной точности при обработке клина, что позволит без помех совместить угол между седлами  с углом самого клина. Между тем, необходимо заметить, что при использовании жесткого клина часто наблюдается опасность заклинивания затвора, иногда появляются проблемы открытия задвижки при колебаниях температуры, при появлении коррозийных признаков или износа уплотнителей.

Клин с двумя дисками

Как видно из названия, этот клин состоит из пары дисков, плотно скрепленных между собой и находящихся под углом. Возможность самоустановки позволяет избегать проблем с герметичностью в закрытом положении задвижки. Снижается также возможность заклинивания затвора благодаря двухдисковой конструкции устройства. Сводится на нет также и явление износа уплотнителей, повышается герметичность, а для закрытия используется меньше усилия.

Упругий клин

Что касается упругого клина, то связанные упругим элементом диски в состоянии изгибаться, тем самым повышая плотность между уплотнителями в закрытом положении. Однако в упругом клине самоустановка дисков несколько снижена, но в некоторой мере существует способность компенсации незначительных деформаций корпуса, которые появляются из-за атмосферных температурных колебаний или нагрузок на трубопровод. К преимуществам использования упругого клина на трубопроводах относится отсутствие необходимости проблемной пригонки затвора по корпусу. Примечательна также простая конструкция арматуры. Можно сказать, что в упругом клине сочетаются достоинства двух вышеназванных затворов.

Параллельные задвижки

Название четко передает конструкцию и расположение уплотнительных поверхностей в корпусе. Здесь тоже имеется два диска, которые клиновым грибком прижимаются к седлам для перекрытия рабочей среды.

Шиберная задвижка

Основным отличием шиберной задвижки является конструкция и исполнение запорного элемента. Наличие металлической пластины позволяет разрезку включения в протекающей в задвижке жидкости. Шиберная задвижка используется в вакуумной технике, поскольку имеется широкая возможность изготовления любых сечений на устройстве даже при минимальной длине. Внутрь трубы при положении «открыто» никаких элементов задвижки не выступает. Этот нюанс сводит к минимуму сопротивление газу и повышает эффективность создания вакуума. Такой вид задвижек используется также в нефтегазовой промышленности, в канализационных системах, а также в тех трубопроводах, в которых имеются среды, загрязненные механическими элементами. Кстати, для разрушения некоторых частиц в трубопроводе, затвор шиберной задвижки выполняется в виде ножа.

Шланговая задвижка

Шланговая задвижка имеет несколько иную конструкцию, с корпусом без седел и с затвором без уплотнителей. Рабочая среда проходит через патрубок. Последний находится в корпусе и в состоянии изолировать от рабочей среды детали из металла. Чтобы перекрыть проход, шпиндель воздействует на шланг, который полностью пережимается. Шланговые задвижки устанавливаются на транспортирующие вязкие среды и агрессивные жидкости трубопроводы.

Статья написана для сайта moscowsad.ru.

Метки:Трубопровод

Клапаны 101: Типы клапанов, размеры, стандарты и многое другое

Что такое клапаны и как они работают?

В своей основе клапаны представляют собой устройства, предназначенные для управления, регулирования или направления потока в системе или процессе.

Они часто обладают рядом характеристик, которые помогают определить их идеальное применение.

Однако, если вы хотите контролировать поток, обеспечивать безопасность в системе, которая перекачивает жидкости, твердые вещества, газы или что-то среднее между ними, скорее всего, вам помогут клапаны из нержавеющей стали.

Клапаны выполняют несколько функций, в том числе:

  • Запуск или остановка потока в зависимости от состояния клапана
  • Регулирование потока и давления в системе трубопроводов
  • Управление направлением потока в системе трубопроводов трубопроводная система
  • Повышение безопасности за счет сброса давления или вакуума в трубопроводной системе

Объяснение методов открытия клапана

Хотя многие клапаны выполняют схожие задачи, механические способы их достижения могут различаться.

То, как клапан открывается и закрывается, не только влияет на общую производительность, но также определяет степень контроля над потоком и скорость работы клапана.

Большинство клапанов относятся к одной из трех категорий:

  • Многооборотные клапаны: Думайте об этих клапанах как о винте или поршне. Вы проворачиваете рукоятку, и заглушка, пластина, мембрана или другое препятствие перемещается на пути трубы, блокируя доступ. В зависимости от клапана эти могут иметь более высокие или более низкие дифференциалы, что позволяет открывать или закрывать их с различной скоростью.
  • Четвертьоборотные клапаны:
    Четвертьоборотные клапаны обеспечивают полный диапазон движения при повороте рукоятки на 90 градусов. Это делает их идеальными для ситуаций, когда точность не так важна, как быстрота действия и простота открытия или закрытия.

Помимо механического движения, связанного с клапаном, также учитывайте способ приведения в действие. В большинстве случаев клапаны относятся к одной из трех категорий:

  • Ручные клапаны: Эти клапаны обычно регулируются вручную, для приведения в действие используются маховики, ручные уровни, зубчатые колеса или цепи.
  • Клапаны с приводом: Часто подключаемые к электродвигателям, пневматическим или пневматическим системам, гидравлическим системам или соленоидам, эти клапаны обеспечивают дистанционное управление и автоматизацию для высокоточных или крупномасштабных приложений.
  • Автоматические клапаны: Некоторые клапаны срабатывают при выполнении определенных условий потока. Примеры включают закрытие обратных клапанов во время обратного потока или срабатывание клапанов сброса давления при обнаружении состояния избыточного давления.

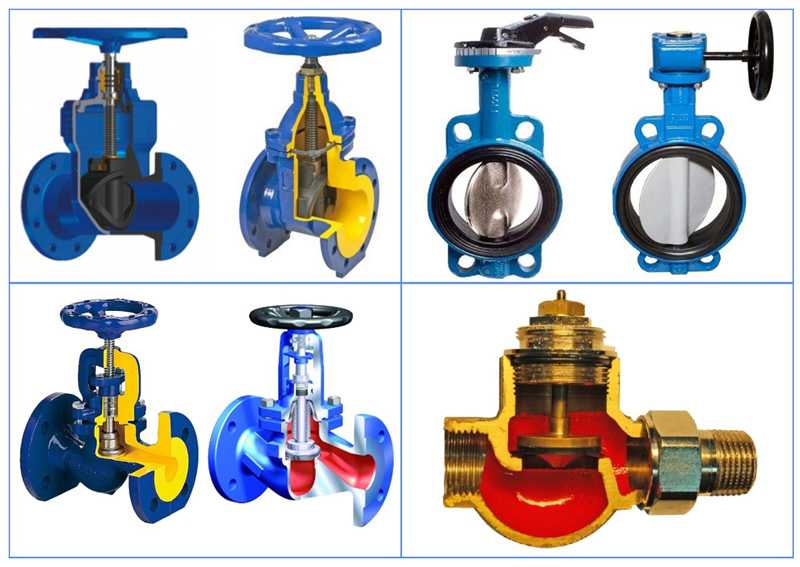

Распространенные типы клапанов и их применение

Клапаны имеют ряд характеристик, стандартов и групп, которые помогут вам получить представление об их предполагаемом применении и ожидаемой производительности. Конструкции клапанов являются одним из основных способов сортировки огромного ассортимента доступных клапанов и поиска хорошо подходит для проекта или процесса.

К распространенным типам клапанов относятся:

Шаровой кран

Эти клапаны в основном оснащены быстродействующими поворотными рукоятками на 90 градусов. Обычно операторы считают, что они быстрее и проще в эксплуатации, чем задвижки.

Поворотный затвор

Благодаря своей компактной конструкции поворотный поворотный затвор представляет собой быстродействующий поворотный клапан, идеально подходящий для ограниченного пространства благодаря своей межфланцевой конструкции. Корпуса дисковых затворов предлагаются во многих различных конфигурациях.

Обратный клапан

Используемые для предотвращения обратного потока, эти клапаны обычно активируются автоматически, что позволяет клапану автоматически открываться, когда среда проходит через клапан в заданном направлении, и закрываться, если поток движется в обратном направлении.

Задвижка

Как один из наиболее распространенных типов задвижек, задвижки используют линейное движение для запуска и остановки потока. Обычно они не используются для регулирования потока. Вместо этого они используются в полностью открытом или закрытом положениях.

Ножевая задвижка

Ножевая задвижка, обычно используемая для регулирования потока сред, содержащих твердые частицы, имеет тонкую заслонку, управляемую линейным движением, которая может прорезать материалы и создавать уплотнение.

Хотя эти клапаны не подходят для работы с высоким давлением, они идеально подходят для использования со смазкой, маслами, бумажной массой, шламом, сточными водами и другими средами, которые могут препятствовать работе клапанов других типов.

Запорный клапан

Запорный клапан обычно применяется в операциях плавного регулирования. Обычно доступны три типа корпуса: T-образный (как показано выше), Y-образный и угловой.

Игольчатый клапан

Обычно используемые в трубопроводных системах малого диаметра, когда требуется точный и точный контроль потока, игольчатые клапаны получили свое название от точки на коническом диске, используемом внутри.

Пережимной клапан

Пережимные клапаны, часто используемые для работы с твердыми материалами, суспензиями и жидкостями с взвешенными частицами, используют линейное движение. Обычно пережимные клапаны имеют внутреннюю втулку для изоляции среды.

Пробковый клапан

Используя быстродействующую рукоятку четвертьоборотного клапана, эти клапаны регулируют поток с помощью конических или цилиндрических затворов. Они обеспечивают одни из лучших характеристик, когда необходима герметичная отсечка, и надежны в условиях высокого давления или высокой температуры.

Клапан сброса давления

Используемые для повышения безопасности, эти клапаны имеют пружинную автоматику и помогают восстановить требуемое давление в системе во время избыточного давления.

Вы также можете увидеть клапаны, классифицированные по функциям, а не по конструкции.

Общие функциональные обозначения и их общие типы конструкции включают:

  • Запорные клапаны:  Шаровые, дисковые, мембранные, задвижки, пережимные, поршневые и пробковые клапаны
  • Регулирующие клапаны4 Шаровые, 900, мембранные, шаровые, игольчатые, пережимные и пробковые клапаны
  • Предохранительные клапаны: Клапаны сброса давления и вакуумные предохранительные клапаны
  • Невозвратные клапаны: Поворотные обратные и подъемные обратные клапаны
  • Клапаны специального назначения: Многоходовые, поплавковые, донные, шиберные и линейные глухие клапаны

Объяснение размеров клапана: Поддержание потока

Хотя клапаны могут занимать небольшую часть вашего трубопроводного процесса или системы с точки зрения занимаемой площади, они часто составляют значительную часть бюджета проектирования и строительства. Они также оказывают значительное влияние на долгосрочные затраты и общую производительность системы.

Выбор правильного размера клапана важен как для оптимизации затрат, так и для обеспечения безопасной, точной и надежной работы.

Первое, на что следует обратить внимание, это общий размер клапана — как с точки зрения физических размеров, так и с точки зрения внутреннего размера и скорости потока (CV).

Выбор клапана, который не соответствует требуемому пространству, может привести к дополнительным расходам. Выбор клапана, который не обеспечивает идеальной скорости потока, может привести как минимум к неточному регулированию потока, а в худшем – к полному отказу системы.

Например, если ваш клапан слишком мал, это может привести к уменьшению расхода на выходе при одновременном создании противодавления на входе. Если клапан слишком большой, вы обнаружите, что управление потоком резко снижается по мере того, как вы переходите от полностью открытого или полностью закрытого положения.

При выборе правильного размера убедитесь, что диаметр соединителя и общий расход клапана соответствуют вашим потребностям. Некоторые клапаны обеспечивают отличный поток, в то время как другие сужают поток и повышают давление.

Это означает, что иногда для регулировки расхода необходимо установить клапан большего размера, чем может подразумевать только диаметр адаптера.

Торцевые соединения клапанов: ключ к хорошей посадке и правильной работе

Поскольку размеры и конструкция не имеют значения, важно также учитывать торцевые соединения клапанов.

Общие типы концов клапанов. Источник: Unified Alloys

Хотя наиболее очевидным следствием здесь является выбор концевого соединения, совместимого с вашим трубопроводом, существуют также функциональные характеристики обычных типов концов, которые могут сделать один клапан более подходящим для ваших нужд, чем другой.

Общие соединения и концы клапана включают:

  • В винтовых или резьбе: часто используются в приборовых соединениях или точках образца
  • Фланцевые: Наиболее распространенные концы для использования трубопровода
  • . Обычно используется в условиях высокого давления или высоких температур
  • Приварной враструб: Обычно используется на трубопроводах малого диаметра, где резьбовые соединения не допускаются
  • Бесфланец и проушина: Часто используется для компактных клапанов, устанавливаемых в системах с ограниченным пространством

Материалы клапана: обеспечение безопасности и долговечной работы

критически важный аспект в обеспечении безопасной эксплуатации и снижении затрат на техническое обслуживание и замену в течение всего срока эксплуатации.

Клапаны из нержавеющей стали отлично подходят для различных производственных сред, в том числе с агрессивными средами (такими как химикаты, соленая вода и кислоты), средами со строгими санитарными стандартами (такими как производство продуктов питания и напитков). и фармацевтика), а также процессы, связанные с высоким давлением или высокими температурами.

Однако, если вы перерабатываете растворители, топливо или летучие органические соединения (ЛОС), выбор материала клапана из негорючего материала, такого как латунь, бронза, медь или даже пластик, часто является лучшим вариантом. . Помимо правильного выбора материал корпуса, внутренние (смачиваемые) детали отделки также должны быть оценены на химическую совместимость. Если ваш клапан содержит эластомеры, их также следует оценить на химическую совместимость, а также ограничения по давлению и температуре.

Стандарты на клапаны: соответствие требованиям и нормативным требованиям

В зависимости от предполагаемого использования вы можете обнаружить, что клапаны должны соответствовать определенным стандартам, чтобы соответствовать нормативным требованиям безопасности, санитарии или другим требованиям.

Несмотря на то, что существует слишком много организаций по стандартизации и потенциальных правил, чтобы их можно было подробно охватить, общие организации по общим стандартам включают:

  • CSA Group (CSA)
  • Американское общество инженеров-механиков (ASME)
  • Американский национальный институт стандартов (ANSI)
  • Американское общество по испытанию материалов (ASTM International)
  • Общество стандартизации производителей (MSS)
  • Международная организация по стандартизации (ISO)
  • Организация общественного здравоохранения и безопасности (NSF)
  • NACE International (NACE)
  • Американский институт нефти (API)
  • Американская ассоциация водопроводных сооружений (AWWA)

Также необходимо учитывать отраслевые стандарты.

Major standards organizations by industry include:

  • ASHRAE Valve Standards
  • ASME BPVC Valve Standards
  • ASSE Valve Standards
  • ISA Valve Standards
  • NFPA Valve Standards
  • SAE Valve Standards

Final Thoughts

Выбор подходящего клапана для вашего проекта может показаться сложным. Однако, начав с общих характеристик, таких как

конструкция клапана , размер клапана и способ срабатывания — вы можете быстро ограничить свои возможности для определения лучшие клапаны для ваших нужд.

Независимо от того, проектируете ли вы новую технологическую систему или хотите модернизировать или обслуживать существующую систему, выбор клапанов и фитингов Unified Alloys поможет вам найти идеальное решение для вашего применения и условий использования. Являясь ведущим поставщиком сплавов из нержавеющей стали, клапанов, фланцев и многого другого, наши специалисты уже более 40 лет помогают предприятиям промышленности в Канаде и Северной Америке. Нужна помощь или есть вопрос? Свяжитесь с нами для индивидуальной помощи.

Различные типы клапанов — Мир химического машиностроения

Различные типы клапанов используются в различных секторах. В данной статье упоминаются 19 типов клапанов 1. Клапан шаровой , 2. Задвижка , 3. Шаровой кран , 4. Дисковый затвор , 5. Мембранный клапан , 6. 4 Пробковый клапан, 90 7. Игольчатый клапан , 8. Угловой клапан , 9. Пережимной клапан , 10. Клапан золотниковый , 11. Промывной донный клапан , 12. Электромагнитный клапан , 13. Клапан регулирующий , 14. Клапан регулировки расхода , 15. 6 Клапан регулировки обратного давления 04 Y-образный клапан , 17. Поршневой клапан , 18. Клапан регулировки давления , 19. Обратный клапан

работает за счет возвратно-поступательного действия диска или плунжера. диск или заглушка перемещается в или от седла, тем самым останавливая поток жидкости или позволяя жидкости поток. Диск или плунжер садятся на седло клапана. Седло клапана может быть съемный. Падение давления в шаровом клапане высокое.

Клапан может управляться вручную или с электроприводом. с приводом или с автоматическим приводом. Доступны шаровые клапаны размером от 12 мм до 300 мм, а также их температура и давление. пределы 550 C и 150 кг/см 2 соответственно. Материал конструкции шарового клапана – углеродистая сталь, нержавеющая сталь, ковкий чугун, латунь и другие коррозионностойкие сплавы.

Запорный клапан

2. Задвижка: (Типы клапанов)

Задвижка: Функции задвижки возвратно-поступательное движение диска в его теле. Он может иметь один диск или двойной диск. Он используется для отключения операции. В двухдисковом клапане отсечка хорошо.
Задвижка может иметь выдвижной или невыдвижной шток. Задвижки доступны в различные размеры от
12 мм до 300 мм и даже больше. Задвижка легкая, экономичная и предлагает низкий перепад давления. Задвижка канального типа распространена в химическом процессе. промышленности, потому что он обеспечивает точное управление потоком. Задвижка может использоваться до 20 кг/см2 и до 675°C. Материал конструкции задвижки – чугун, углеродистая сталь, нержавеющая сталь, ковкий чугун, бронза, никелевые сплавы и т. д. Задвижка дисковая вращающаяся с быстродействующим рычажным приводом.

Задвижка

3. Шаровой кран: (Типы клапанов)

Шаровой кран: Шаровой кран имеет сферическую заглушку. Шаровая заглушка является управляющим элементом. Они широко используются в химической промышленности. Он используется там, где требуется комбинация дросселирования и отключения. Обладает хорошими характеристиками текучести. Шаровой кран состоит из двухходового шара, и шар вращается между упругими седлами. Он компактен и требует минимального обслуживания и не требует смазки. Он доступен в венчурном, сокращенном и полном портах. Придав шару четверть оборота, клапан можно закрыть или открыть. Клапан не дает хорошего дросселирования. Он может быть доступен в размере от 6 мм до 9 мм.00мм. Его можно использовать при давлении до 500 кг/см и температуре до 300°C. Полнопроходной шаровой кран
показан ниже.

Шаровой кран

4. Дроссельный клапан: (Типы клапанов)

Дроссельный клапан: В дроссельном клапане управляющим элементом является диск, называемый лопастью, лопастью или заслонкой, который вращается в горизонтальном или вертикальном направлении и позволяет жидкости течь. Поворотный затвор подходит для дросселирования или работы в режиме «открыт-закрыт» при низком перепаде давления.

Экономичен, прост в установке и не допускает твердые вещества для наращивания. Поворотный затвор может быть как винтового, так и межфланцевого типа. Его работа может быть ручной, силовой или автоматической. Показан дроссельный клапан водяного типа. Значение Butterfly можно использовать для вакуумных операций. или давление до 80 кг/см 2 . Он доступен в размере от от 50 мм до 900 мм. Лезвие или заслонка дискового затвора может быть изготовлена из каучука, неопрена, хлорсульфированного полиэтилена и др.

Поворотный затвор

5. Мембранный клапан: (Типы клапанов)

Мембрана клапан: Основными частями мембранного клапана являются, корпус, крышка и гибкая диафрагма. Мембрана поднимается, когда клапан открыт и диафрагма плотно прижата к дну клапана, когда закрыто. Мембранные клапаны классифицируются как: 1. водосливные и 2. прямые. сквозной тип.

В мембранном клапане водосливного типа относительно малое усилие и ход отсечки обязательный. Это увеличивает срок службы диафрагмы. Мембранный клапан водосливного типа обычно используется.

Подходит мембранный клапан прямого прохода для работы со шламами, вязкими жидкостями, волокнистыми суспензиями. В какой-то диафрагме клапаны, диафрагма не полностью поднимается над водосливом, поэтому точный контроль становится возможным небольшой поток. Диафрагма изготавливается либо из резины, либо из неоприна или буна. Доступны размеры от 3 мм до 600 мм. Его можно использовать до 20 кг/см 2 давления и 220 0 температуры.

Материал конструкции мембранного клапана может быть чугун, нержавеющая сталь, и коррозионностойких сплавов.

Мембранный клапан

6. Пробковый клапан: (Типы клапанов)

Пробковый клапан: Пробковый клапан используется для обслуживание вкл.-выкл. Это самый старый тип клапана. Основными частями клапана являются корпус, заглушка и крышка. Пробка может быть цилиндрической или конической. Вилка имеет прорезь это, чтобы позволить жидкости течь. Он обеспечивает прямую линию и может быть открыт или закрывается только поворотом на четверть.

Заглушка Клапан может иметь одно или несколько отверстий для изменения направления потока. Он может быть со смазкой или без смазки.


Пробковые клапаны имеют такие преимущества, как быстродействие, простота в эксплуатации, минимальное пространство для установки, малый вес и высокая производительность. Его можно использовать для обработки пульпы и пульпы. Клапаны со сферическим плунжером полезны в операциях автоматического управления технологическими процессами. Пробковый клапан
может изготавливаться из чугуна, нержавеющей стали, меди, сплавов, никелевых сплавов и других коррозионностойких сплавов. Показан конусный плунжерный клапан без смазки.

Пробковый клапан

Пробковый клапан со смазкой используется в нефтяной промышленности, в то время как клапан без смазки предпочтителен там, где необходимо избежать загрязнения. Пробковые клапаны доступны в размерах от 6 мм до 750 мм.
Пробковый клапан со смазкой может иметь номинальное давление до 300 кг/см2 и рабочую температуру до 300°C. Показан одноходовой клапан со смазкой.

7. Игольчатый клапан: ( Типы клапанов )

Игольчатый клапан: Игольчатый клапан содержит заглушку. Штекер имеет коническую форму и очень точно входит в гнездо. Расход регулируется кольцевым пространством между коническим корпусом плунжера и седлом. Используется для небольших и точных потоков. Размер клапана варьируется от 3 мм до 25 мм и может использоваться в диапазоне температур и давлений до 260 C и 650 кг/см соответственно. Игольчатые клапаны используются для управления рабочим воздухом или гидравлической жидкостью, для снижения колебаний давления. Материалом конструкции игольчатого клапана может быть бронза, латунь, нержавеющая сталь и т. д.

Игольчатый клапан

8. Угловой клапан: (Типы клапанов)

Угловой клапан: Похож на шаровой клапан. В угловом клапане входной и выходной концы находятся под углом 90 0 друг к другу.
Ось штока совпадает с одной из заканчивается. Угловой клапан обеспечивает более низкий перепад давления и меньшее количество фитингов в системе трубопроводов. Можно использовать угловые клапаны. для агрессивных жидкостей. Он может иметь единое тело или раздельное тело.

Угловой вентиль

9. Пережимной клапан: (Типы клапанов)

Пережимной клапан: Может использоваться для двухпозиционных и дроссельных операций. Клапан имеет сменную втулку. Он имеет низкую стоимость обслуживания, низкий падение давления и низкие первоначальные затраты. Его можно использовать для подачи навозной жижи. Его рабочий механизм полностью изолирован от жидкости. Это устраняет проблемы коррозии и загрязнения.
Втулки могут быть изготовлены из резины или пластмассы. Пережимной клапан может быть предназначен для давление до 20 кг/см 2 и температуре до 250°С. Пережимной клапан не подходит для работы в вакууме.

Пережимной клапан Пережимной клапан

10. Шиберный клапан: (Типы клапанов)

Шиберный клапан: Используется для управления потоком газов низкого давления, жидкости, суспензии и псевдоожиженные твердые вещества. Он имеет два параллельных сиденья тела между которыми скользит диск. Диск действует как ворота, предлагается отсечка под давлением золотниковым клапаном очень низкий. Он доступен в размерах от 50 мм до больших размеров. как 1500 мм. Может использоваться для давлений Uplo 25 кг/см 2 и температура до 650°С.

Шиберный клапан

11. Промывной донный клапан: (Типы клапанов)

Промывной донный клапан: Имеет широкое применение в перерабатывающей промышленности. для выгрузки материалов из резервуаров. Он доступен в размере от 25 мм до 150 мм. Его можно использовать для выгрузки сухого твердого материала из бункеров.

Промывочный донный клапан

12. Электромагнитный клапан: (Типы клапанов)

Соленоид клапан: Это регулирующий клапан. Соленоид Применяется для скользящих штоков, двухпозиционных шаровых клапанов.

Используется для аварийного отключения. Он доступен в размерах от 1 мм до 100 мм. Его можно использовать для абсолютного вакуума до очень высоких давлений в диапазоне 650 кг/см 2 и температур от -250°C до 800°C. Материалом конструкции электромагнитного клапана может быть литье, железо, нержавеющая сталь, алюминий, пластиковая латунь и т. д. Электромагнитные клапаны находят широкое применение в криогенных операциях.

Электромагнитный клапан

13. Регулирующий клапан: (Типы клапанов)

Регулирующий клапан: Необходим для автоматической системы управления технологическим процессом. Его можно использовать для контроля уровня, расхода, температуры, давления и т. д. Выбор регулирующего клапана зависит от его механизма работы, условий процесса, а также требований. Он может быть ручным или с электроприводом.

Основными частями регулирующего клапана являются привод и корпус. Сигналы от процесса принимаются исполнительным механизмом и соответственно он закрывает или открывает клапан. Регулирующие клапаны могут быть одноплунжерными уравновешенными шаровыми клапанами или двухплунжерными уравновешенными шаровыми клапанами, а также иметь конструкцию с диафрагмой или бабочкой. Одноплунжерный клапан обеспечивает лучшую герметизацию. Чаще всего используется пневматическая диафрагма и пружинный привод.
Регулирующий клапан может иметь размер от 3 мм до 500 мм и может использоваться для давления до 4000 кг/см 2 и температуры от -250°C до 800°C. Материалом конструкции регулирующего клапана может быть чугун, углеродистая сталь, нержавеющая сталь, монель, никелевые сплавы, хастеллой и даже пластик.

Регулирующий клапан

14. Клапан регулирования расхода: (Типы клапанов)

Клапан регулирования расхода: В клапане регулирования расхода постоянный расход поддерживается независимо от любых изменений давления в трубопроводе. Как давление изменяется по обе стороны потока, диафрагма приводит в действие подпружиненный клапан. Подпружиненный клапан открывается или закрывается, поддерживая постоянный расход.

Клапан регулировки расхода

15. Клапан регулировки обратного давления: (Типы клапанов)

Клапан регулировки обратного давления: Имеет подпружиненный диск или поршень. Диск или поршень поднимается и открывает клапан всякий раз, когда давление в системе превышает давление, оказываемое пружиной. Диафрагма передает давление на диск или поршень. По своей конструкции он похож на предохранительный клапан.

Клапан регулировки обратного давления e Клапан регулировки обратного давления e

16. Y-образный клапан: ( Типы клапанов )

Y-образный клапан: потока. Y-образный клапан
обеспечивает низкий перепад давления и хорошее дросселирование условие.

Y-образный клапан

17. Поршневой клапан: (Типы клапанов)

Поршень клапан: Используется для гидравлических систем, контроль давления воздуха и т. д.

Поршневой клапан

18. Клапан регулировки давления: ( Типы клапанов )

Клапан регулировки давления: Используется для регулировки давления пара, если превышает желаемый уровень.

Клапан регулировки давления Клапан регулировки давления

19. Обратный клапан: (Типы клапанов)

Обратный клапан: Существует три типа обратных клапанов:
A. Поворотный обратный клапан B. Поршневой обратный клапан C. Подъемный обратный клапан

Используется для предотвращения реверсирования потока. Давление жидкости удерживает клапан открытым. Закрывается либо противодавлением жидкости, либо весом запорной системы.

A. Поворотный обратный клапан: используется при низких скоростях жидкости и там, где реверсирование потока происходит редко.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
