Как выбрать воздушный компрессор: виды, классификация, как устроен

11:57 21.07.2021

Воздушный компрессор, наверное, нельзя назвать предметом первой необходимости. Однако для хозяев СТО, работников автомоек, владельцев покрасочных мастерских это незаменимая вещь. Кроме того, воздушный компрессор – очень полезная вещь в быту, если вы живете в частном доме. В рамках этой публикации мы рассмотрим разные типы компрессоров, их устройство, и расскажем, какой аппарат лучше выбрать для разных целей.

Какие бывают воздушные компрессоры: типы устройств

Сегодня выбор компрессоров чрезвычайно широк. Причем для его приобретения даже не нужно вставать с дивана – можно в несколько кликов купить компрессор в интернет-магазине Storgom.ua. Однако какой аппарат лучше подойдет для дома, а какой для профессиональных работ? Чтобы дать ответ на этот вопрос, нужно знать, на какие типы и виды делятся компрессоры

Как известно, единственная задача компрессоров – подавать воздух под большим давлением к разному рода пневматическим инструментам или емкостям. Ниже мы рассмотрим особенности масляных и безмасляных компрессоров.

Масляные компрессоры

Внутри такого компрессора работает система разбрызгивания смазки, благодаря чему в разы уменьшается износ деталей и пневматического инструмента.

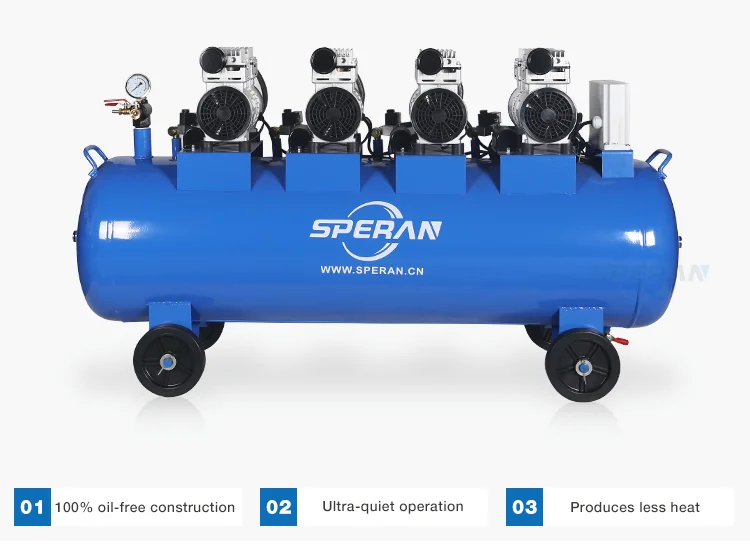

Безмасляные компрессоры

Несмотря на название, внутри таких компрессоров масло все же используется. Однако аппарат не смешивает воздух и масло, а разделяет их по разным каналам. То есть, масло внутри компрессора не контактирует со сжатым воздухом. Такие компрессоры используются в малярных мастерских, в производстве мебели – везде, где необходима подача чистого воздуха без масла.

Как работают компрессоры



В зависимости от принципа работы компрессоры также делятся на несколько видов. Ниже мы рассмотрим несколько основных видов устройств:

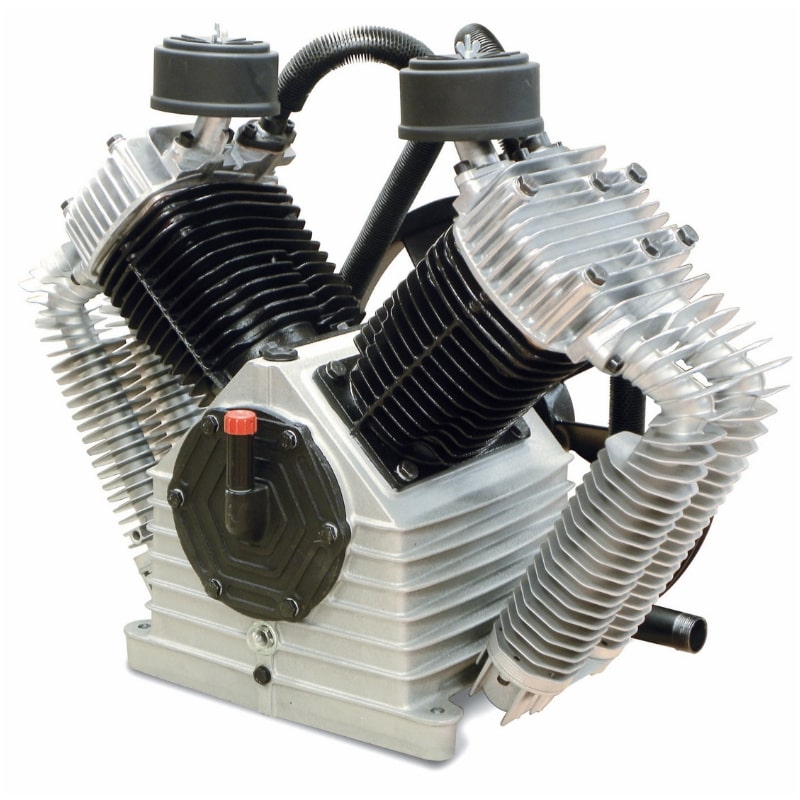

Поршневой компрессор

Как понятно из названия, внутри этого компрессора воздух сжимается и направляется в ресивер за счет работы поршней. Такие компрессоры недорогие и просты в обслуживании и ремонте. Ресурс работы – несколько десятков часов.

Винтовой компрессор

Такие аппараты потребляют меньше электричества, чем поршневые компрессоры, но не уступают им в мощности. Главное преимущество этих аппаратов – большой моторесурс – более ста тысяч часов. Однако винтовой компрессор – более сложное и дорогое в обслуживании устройство, чем поршневой аналог.

Спиральный компрессор

Воздух сжимается за счет работы спиралей. У этого компрессора оси роторов располагаются под углом, за счет чего он имеет меньшие габариты, но отличается более сложным устройством, чем предыдущие две модели. Это довольно дорогое и сложное в обслуживании устройство.

Где используются воздушные компрессоры



Сфера использования воздушных компрессоров весьма широка:

• Для лакокрасочных работ – на сжатом воздухе работают распылители, краскопульты, аэрографы, и т.д.;
• Для очистки и сушки разного рода поверхностей;
• Для пескоструйных работ;
• На автомойках;
• Для накачки шин автомобилей.

Прямой и ременной приводы компрессоров – какой лучше?

Разница между этими двумя видами заключается в особенностях подключения коленчатого вала к двигателю – через шкив или напрямую.

Прямой компрессор

Аппараты с прямым приводом работают быстрее и эффективнее (при оборотах 2800/мин). Однако их главный недостаток – быстрый нагрев, и, соответственно, меньшее время работы. Преимущества прямых компрессоров следующие:

• Быстро нагнетают воздух.
• Небольшой вес, скромные габариты.
• Не потребляют много энергии.

Из недостатков нужно отметить, кроме быстрого перегрева, сравнительно небольшой ресурс.

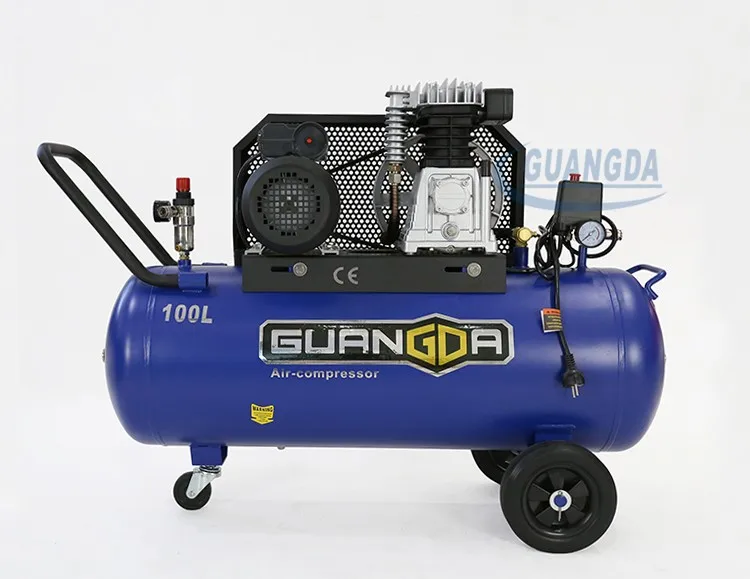

Ременной компрессор

Этот вид компрессоров более медленный, если сравнивать с прямыми аналогами (1100 об/мин), однако они рассчитаны на более длительную работу, да и служат в разы дольше. Благодаря ременному приводу, за счет диаметра шкива крутящий момент двигателя увеличивается, и поршень двигается быстрее. Такие аппараты рассчитаны на работу в тяжелых условиях и при высоких температурах.

С помощью ременного механизма можно также при необходимости понижать обороты двигателя с целью его охлаждения. В случае, если заклинит поршень, порвется, в первую очередь, сам ремень, а двигатель не пострадает. Из преимуществ ременного компрессора следует выделить:

• Хорошую производительность, длительное время работы, большой ресурс;
• Есть система охлаждения воздуха;
• Вероятность поломки двигателя минимальна;
• Аппарат может длительное время работать в тяжелых условиях.

Недостатки:

• Качает воздух медленнее, чем прямые компрессоры;
• Большой вес и габариты;
• Нужно постоянно проверять и при необходимости менять ремень.

После прочтения этого материала купить воздушный компрессор для бытового использования в гараже для СТО, покраски автомобилей или для любых других целей будет несколько проще. Прямые компрессоры с одним поршнем и ресивером до 50 литров хорошо подходят для использования в гараже или частном хозяйстве для подкачки колес, покраски деталей и конструкций. Такие аппараты весят немного и имеют скромные габариты. Они экономны и просты в эксплуатации. Более мощные и габаритные ременные устройства с ресивером на 100 литров больше подходят для использования на промышленных предприятиях и выполнения профессиональных задач.



Как выбрать воздушный компрессор — виды и характеристики

Воздушный компрессор – главный элемент пневматической системы, работающей на принципе подачи воздуха под давлением. Такое оборудование востребовано в автомастерских, покрасочных цехах, мастерских по ремонту бытовой техники. Также пневматические инструменты используются малярами, монтажниками, строителями и оформителями. Чтобы оборудование справлялось с поставленными задачами, необходимо правильно подойти к его выбору, в частности, подобрать воздушный компрессор с нужными техническими характеристиками.

Виды воздушных компрессоров

Конструктивно воздушные компрессоры разделяются на следующие виды:

• винтовые;
• поршневые масляные;
• поршневые безмасляные.

Винтовые модели оснащаются двумя роторами, установленными параллельно. Воздух начинается нагнетаться сначала одним ротором, который подает его на второй и далее в ресивер. Такой тип оборудования является наиболее надежным, но для достижения требуемой мощности и производительности требуется установка трехфазных двигателей. По этой причине винтовые модели обычно используются на промышленных предприятиях.

Поршневые масляные устройства приводятся в действие поршнями с кривошипно-шатунными механизмами. Для снижения значения трения применяется масло. Однако в сжатом воздухе на выходе могут присутствовать частицы масла, что надо учитывать при выборе. Решить проблему помогут фильтры или отделители, но полностью устранить масло они не могут. Такой тип устройств используется для пневматических граверов, дрелей и других инструментов.

Если чистота нагнетаемого воздуха является критической, рекомендуются безмасляные модели. Они компактные, надежные, простые в эксплуатации.

Объем ресивера

Объем резервуара для хранения сжатого воздуха напрямую влияет на частоту включения инструмента. Чем больше емкость, тем реже будет запускаться оборудование. Но при слишком большом ресивере компрессору потребуется больше времени, чтобы заполнить объем и создать рабочее давление. Поэтому модели с большими резервуарами оправданы только для промышленности.

Привод и мощность

Для компрессоров используются следующие варианты приводов:

1. Коаксиальные (прямой привод) с жестким креплением коленвала и вала мотора. Конструкция простая, но пиковые нагрузки для нее могут оказаться критическими. Производительность такого силового блока повышенная, техобслуживание не самое затратное.
2. Ременный привод обеспечивает мягкую, плавную работу силового блока. КПД таких моделей и ресурс повышенные, но при работе есть повышенный шум. Также необходимо постоянно следить за уровнем масла.

Мощность оборудования подбирается по уровню требуемой производительности, то есть зависит от инструмента и его назначения. Чем большая производительность требуется, тем выше должна быть мощность двигателя и большее рабочее давление может использоваться.

Ступени

Компрессоры могут быть одно- и двухступенчатыми. Но оборудование второго типа отличается большей производительностью. Однако и двигатели для таких установок должны обладать большей мощностью. Поэтому для простых бытовых задач лучше выбирать устройства с цилиндрами 1 ступени.

Уровень производительности

Уровень производительности напрямую влияет на возможность эксплуатации оборудования и способность выполнения определенных задач. Для определения производительности надо суммировать такие значения:

• производительность всех подключаемых инструментов;
• количество потребителей;
• внешние факторы эксплуатации (температура воздуха).

При этом учитывается, что на выходе производительность устройства на 20–30% ниже, чем это заявлено изготовителем. То есть покупать надо модель с характеристиками, немного превышающими рассчитанное значение.

Уровень рабочего давления

При выборе оборудования и расчете рабочего давления учитывают используемые инструменты и их количество. Например, для некоторых продувочных пистолетов и краскопультов избыточное давление опасно. А для других потребителей наоборот – требуется повышенное давление до 16 бар.

Дополнительные опции

При выборе воздушного компрессора также следует обратить внимание на дополнительные опции. Например, для оборудования важна защита от чрезмерного перегрева. Лучше всего с этим справляется принудительное охлаждение. Также дополнительно устройство может иметь ребра охлаждения на корпусе, что способствует улучшению отвода тепла. Это простое решение увеличивает сроки службы агрегата, повышает надежность.

Для контроля рабочего давления используются манометры. Они повышают эффективность оборудования, позволяют определить, когда нужный уровень достигнут.

К дополнительным возможностям относится наличие колес для транспортировки. Это актуально для промышленных агрегатов, облегчая передвижения по цеху, строительной площадке или мастерской.

Выбирая компрессор, надо сразу определиться с его назначением. Для непродолжительного, редкого использования лучше всего покупать коаксиальные безмасляные модели. Для заклепочных пистолетов, дрелей и прочих пневматических инструментов подходят варианты масляного типа с ременной передачей. Такие же компрессоры можно использовать и для автомастерских.

Винтовые модели используются в промышленности, где требуется большой расход сжатого воздуха и высокие показатели производительности.

3 типа воздушных компрессоров для вашего промышленного двигателя

Вы решили, что ваше текущее приложение нуждается в сжатом воздухе. Вы также выяснили, сколько воздуха вам нужно, как вы будете управлять компрессором и какой двигатель вы будете использовать для его питания. Теперь пришло время решить, какой воздушный компрессор лучше всего подходит для ваших нужд!

Существует три типа воздушных компрессоров, которые обычно используются в  мобильных промышленных

 применениях:

• Поршневые/поршневые компрессоры
• Винтовые компрессоры
• Ротационно-пластинчатые компрессоры

Каждый из этих воздушных компрессоров имеет свои преимущества и недостатки, которые мы рассмотрим в этой статье.

Поршневые компрессоры

Поршневые компрессоры – это наиболее распространенные воздушные компрессоры, используемые в мобильных приложениях  и знакомые большинству людей. Во всем мире существует множество производителей и поставщиков, предлагающих множество вариантов.

Преимущества

• Низкая начальная стоимость
• Самый простой в обслуживании и восстановлении

Из трех типов компрессоров поршневые воздушные компрессоры обычно имеют самую низкую начальную закупочную цену и подходят для операций с низким рабочим циклом. В отличие от многих пластинчатых и винтовых компрессоров, большинство поршневых компрессоров можно обслуживать или ремонтировать в полевых условиях с помощью простых ручных инструментов.

Проблемы

• Большие и тяжелые
• Многие движущиеся изнашиваемые детали
• Более высокая температура воздуха
• Чрезмерная пульсация
• Требуется ресивер

Поршневые компрессоры, как правило, самые большие и тяжелые по сравнению с компрессорами равного CFM. У них больше всего движущихся частей, и, как и в лопастном компрессоре, унос масла увеличивается. Из-за того, как поршневые компрессоры производят воздух, требуется дополнительная дополнительная обработка для снижения температуры и пульсации воздуха, прежде чем сжатый воздух попадет в ваши инструменты и оборудование. Воздушный ресивер также требуется с поршневым воздушным компрессором и занимает дополнительное место.

Винтовые компрессоры

Традиционно винтовые компрессоры использовались в стационарных условиях и не были широко распространены в мобильных приложениях. Однако времена изменились! Винтовые компрессоры стали более доступными, а их преимущества получили все большее признание в различных отраслях промышленности. Сегодня винтовые воздушные компрессоры используются во многих отраслях промышленности и производятся компаниями по всему миру, включая VMAC.

Преимущества

• Непрерывный рабочий цикл
• Подача большого потока воздуха
• Компактный размер
• Резервуар воздушного ресивера не требует
• Мало изнашиваемых деталей
• Простота обслуживания

Проблемы

• Более высокая начальная стоимость
• Требуется текущее обслуживание

Винтовые компрессоры обычно имеют более высокую начальную стоимость по сравнению с другими типами компрессоров, но служат дольше, поскольку в них меньше изнашиваемых деталей. Поскольку большинство винтовых компрессоров, применяемых в мобильных устройствах, имеют впрыск масла, они имеют независимый контур смазки. В результате используемое масло специфично для компрессора, и система требует регулярного обслуживания.

Ротационно-пластинчатые компрессоры

Из трех распространенных типов компрессоров, используемых в мобильных устройствах, пластинчато-роторные компрессоры встречаются реже всего. Производителей пластинчатых компрессоров меньше, чем поршневых компрессоров, и найти запасные части может быть сложнее.

Преимущества

• Меньше движущихся частей
• Компактный
• Непрерывный режим работы
• Низкая пульсация
• Низкая начальная стоимость

Как и ротационный винтовой компрессор, роторно-пластинчатый воздушный компрессор имеет меньше движущихся частей по сравнению с поршневым вариантом. Пластинчатые компрессоры имеют компактные размеры по сравнению с поршневыми и винтовыми компрессорами при сравнении равных компрессоров CFM. Они предназначены для непрерывной работы и обеспечивают относительно свободный от пульсаций поток воздуха к вашим инструментам или оборудованию.

Роторно-пластинчатый компрессор обычно имеет более низкую первоначальную стоимость покупки.

Испытания

• Запчасти, которые сложно найти
• Сложно получить сервисную поддержку
• Дорогой ремонт

Как и в случае других быстроизнашивающихся компрессоров, унос масла увеличивается по мере увеличения срока службы. Чтобы этого не произошло, требуется полная перестройка, что является дорогостоящим процессом. Поиск запасных частей и поддержки также может быть проблемой.

Выбор воздушного компрессора

При выборе компрессора для вашего мобильного приложения необходимо учитывать множество факторов. Первоначальная цена покупки, простота и стоимость обслуживания, размер, доступность, воздушный поток и долговечность имеют решающее значение для вашего общего удовлетворения от вашего компрессора. Знание того, какой компрессор соответствует вашим потребностям, является важным шагом в окончательной доработке вашей промышленной компрессорной системы.

Посетите нашу страницу OEM, чтобы узнать, как VMAC может помочь вам создать собственное промышленное приложение!



3 типа воздушных компрессоров

Воздушные компрессоры необходимы во многих отраслях промышленности. Но выбрать правильный воздушный компрессор для вашего объекта немного легче сказать, чем сделать. На рынке есть несколько воздушных компрессоров, и все они предназначены для разных целей. Первым шагом к выбору подходящего воздушного компрессора для вашего применения является понимание трех основных типов воздушных компрессоров, наиболее используемых сегодня. Вот всесторонний взгляд на 3 типа воздушных компрессоров, как они работают и для чего используются.

Наиболее распространенные воздушные компрессоры объемного типа. Несмотря на то, что существует несколько различных типов объемных воздушных компрессоров, все они в целом работают одинаково. Полость внутри машины всасывает и хранит воздух. Затем рабочие компоненты воздушного компрессора медленно сжимают воздух в этой полости, увеличивая давление воздуха и потенциальную энергию.

Поршневой воздушный компрессор является одним из самых популярных типов объемных воздушных компрессоров. Поршневые воздушные компрессоры используют поршень с цилиндром для сжатия воздуха в замкнутом пространстве. По мере уменьшения объема воздуха давление увеличивается.

Поршневые воздушные компрессоры:

• Воздушное или водяное охлаждение
• Доступен как со смазкой, так и без смазки
• Доступен в широком диапазоне различных давлений и объемов

Области применения поршневых воздушных компрессоров включают:

• Небольшие строительные площадки
• Мастерские
• Приложения, в которых они не используются постоянно

Поршневые воздушные компрессоры не предназначены для непрерывной работы. Они лучше всего подходят для небольших рабочих площадок и приложений с более длительным циклом.

02. Ротационно-винтовые воздушные компрессоры

Другим популярным типом воздушных компрессоров являются винтовые компрессоры. Это еще один воздушный компрессор объемного типа, но он сжимает воздух немного иначе, чем поршневой компрессор. Винтовой воздушный компрессор имеет два внутренних ротора, которые вращаются в противоположных направлениях. Когда они вращаются, воздух попадает в ловушку между роторами, что создает давление внутри корпуса компрессора.

Винтовые воздушные компрессоры:

• Доступны во многих конфигурациях. Спиральные лопастные маслозаполненные и одноступенчатые спиральные являются наиболее популярными вариантами.
• Имеют масляное охлаждение с помощью маслоохладителей с водяным или воздушным охлаждением.
• Предназначен для непрерывного использования
• Диапазон мощности от 5 до 350 л.с.

Области применения винтовых воздушных компрессоров:

• Крупные производственные предприятия
• Крупные строительные площадки
• Любая операция, требующая непрерывной подачи сжатого воздуха

Винтовые воздушные компрессоры идеально подходят для крупных промышленных предприятий, поскольку, в отличие от поршневых воздушных компрессоров, они предназначены для непрерывной работы. Они не очень хорошо подходят для небольших приложений, так как постоянный запуск и остановка повреждают машину.

03. Центробежный воздушный компрессор

Третий тип воздушного компрессора — это центробежный воздушный компрессор. Этот воздушный компрессор является динамическим воздушным компрессором, а не объемным компрессором. Центробежные воздушные компрессоры основаны на передаче энергии от вращающегося рабочего колеса воздуху.

Рабочее колесо представляет собой диск с радиальными лопастями, который с силой вращается внутри цилиндра. Когда крыльчатка вращается, воздух внутри компрессора набирает скорость и затем проталкивается через диффузор, где создает давление и перемещается в конденсатор. Этот метод сжатия означает, что центробежные воздушные компрессоры наиболее эффективны, когда они работают на высоких скоростях или почти на полную мощность.

Центробежные воздушные компрессоры:

• Непрерывный поток сжатого воздуха
• Безмасляные по своей конструкции. Шестерня с масляной смазкой отделена от воздуха уплотнениями вала и атмосферными клапанами.
• Относительно неприхотливы в обслуживании, так как не требуют большого контакта между внутренними и вращающимися частями.
• Может подавать большое количество сжатого воздуха с помощью относительно небольшой машины
• Может достигать около 1000 л.с.

Области применения центробежных воздушных компрессоров включают:

• Чувствительные области применения, требующие высочайшего стандарта безмасляного воздуха
• Крупные промышленные установки, требующие постоянного большого количества сжатого воздуха

Центробежные воздушные компрессоры обеспечивают непрерывный поток воздуха через компрессор. По этой причине они лучше всего подходят для приложений, требующих более высокой пропускной способности воздуха. Как упоминалось выше, эти компрессоры более эффективны при большей производительности, поэтому лучше всего выбрать центробежный воздушный компрессор, когда у вас большие постоянные потребности в воздухе.
