Виды винтов и типы головок крепежей

Винты – это крепежные изделия, состоящие из головки и заостренного наконечника. Выдерживают небольшие нагрузки и чаще применяются для решения бытовых задач.

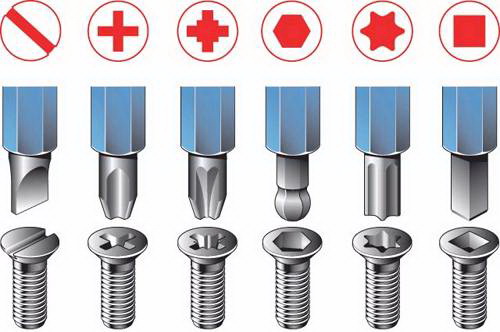

Типы головки винтов и их особенности

Головка винта отвечает за вкручивание крепежа в поверхность конструкции. Когда вы прилагаете усилие с помощью отвертки, крутящий элемент продвигает винт в закрепляемый материал. Существуют десятки типов винтовых головок. Рассмотрим наиболее популярные варианты, которые вы можете встретить в быту:

винт с плоской головкой и шлицем. Из-за отсутствия центра тяжести отвертка при вкручивании может соскальзывать;

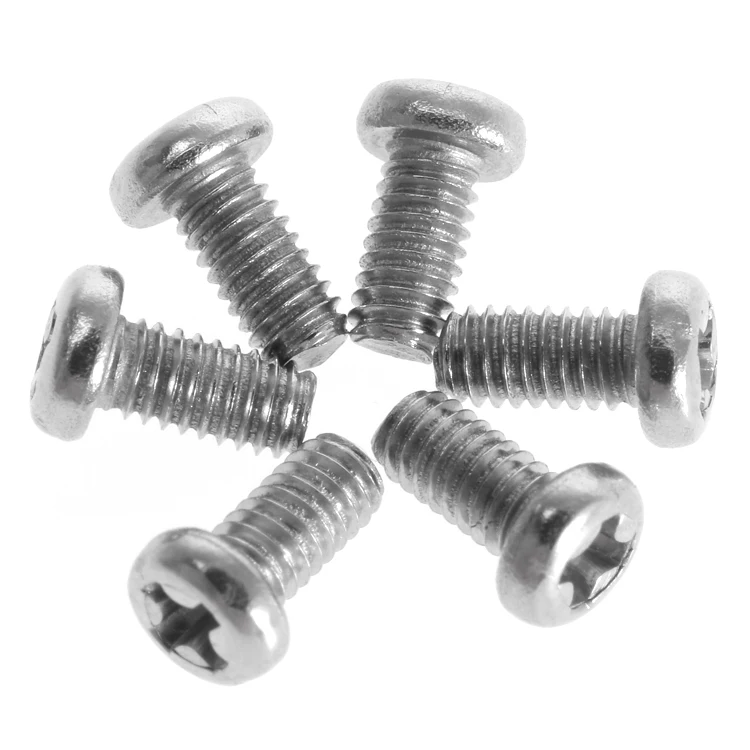

винт с крестообразной головкой. Создается большая площадь поверхности для поворота винта, поэтому такие крепежи вкручиваются намного легче. Поскольку не приходится прилагать больших усилий при вкручивании, снижаются риски деформации головки;
винт с проводной головкой снижает риски проскальзывания при вкручивании, имеет увеличенную поверхность сцепления. Выпускают винты приводного типа с системой защиты от взлома;
винт с шестигранной головкой.

Типы резьбы винтов

Одновинтовая резьба имеет одну спираль, которая двигается по винту. Несмотря на то, что этот вариант считается бюджетным, с его помощью можно обеспечить надежное соединение.
Двойная винтовая резьба отличается двумя спиралями резьбы, ведущими вверх по винту. За счет этой конструкции винт вкручивается быстрее и с меньшими усилиями. Для быстрого демонтажа винта при вкручивании выбирают увеличенный угол резьбы.
Самонарезающие винты. Это разновидность двойной винтовой резьбы. Главное отличие заключается в том, что одна резьба располагается ниже второй. Используется для пластмасс и других материалов, подверженных раскалыванию.
Зубчатые. Рельефная поверхность резьбы способствует быстрому прорезыванию поверхности с минимальными затратами усилий и времени.

Молотковые. Крепежи забиваются с помощью молотка.

Типы наконечников в винтах

Острая часть винта – это наконечник, за счет которого крепеж завинчивается в материал. Производители предлагают десятки разновидностей наконечников. Условно их можно разделить в несколько групп:

Резьбонарезные винты. Механизм создания резьбы заключается в проталкивании крепежа, а не просверливании. Другими словами, это саморезы. В некоторых случаях может потребоваться подготовленное отверстие, но это необязательное условие для применения данного вида винтов. Поскольку винт проталкивается в поверхность, создается прочное соединение. Такие крепежи легко вставлять и вынимать. Из-за проталкивающего действия увеличивается нагрузка на сам винт.
Самонарезающие винты. Наконечник в виде сверла просверливает поверхность. Преимущество такого типа винтов в том, что в любом случае вам не придется предварительно создавать отверстие для крепежа. Такие винты часто применяются для соединения материалов разного происхождения.

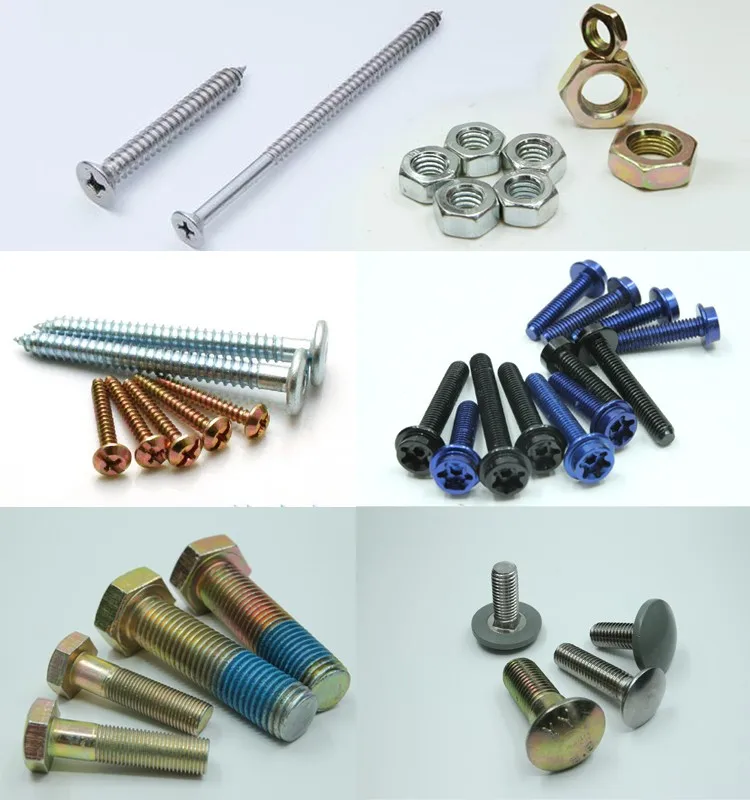

Варианты основных покрытих винтов

Чаще всего винты бытового назначения изготавливают из стали, поэтому для дополнительной защиты от коррозии их обрабатывают специальными растворами. Покрытие зависит от условий окружающей среды. Рассмотрим несколько вариантов покрытий винтов:

гладкая отделка. Это стальные винты без обработки. Чаще всего производителя наносят масляное покрытие, которое не может гарантировать защиту от коррозии. Такой вариант не подойдет для наружного применения;
оцинковка. Винты погружаются в расплавленный цинк;
декоративные покрытия: наносят гальваническим способом латунь, черную эмаль, хромирование, олово, бронза и другие.

Исходя из вышеописанных характеристик, можно подобрать винт под конкретную задачу. Если вам нужны долговечные крепежи для наружных работ, особое внимание уделяется типу покрытия.

Основные типы болтов, винтов, шпилек.

Основные типы болтов

В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.

Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.

Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.

Болты с шестигранной головкой и основной резьбой разделяют на болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).

Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.

Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.

Наряду с шестигранными головками болты могут иметь полукруглую головку:

низкую с квадратным подголовком (DIN 603) с усом (DIN 607)

И потайную головку:

с усом (DIN 604) с высоким и низким квадратным подголовком (DIN 608)

К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.

Примерами болтов называемых по назначению являются «откидной» и «приварной».

У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.

Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.

Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.

Под формальное наименование «болт» попадают также болты анкерные и призонные.

Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце – том, который выходит наружу. Форма другого конца может быть разной.

Его задача – обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.

«Призонный» болт DIN 609 — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».

Технология производства болтов

Наиболее распространенная технология производства болтов представлена на рисунке ниже.

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ.

Винт с цилиндрической головкой (на самом деле, слегка скошенной на конус) и прямым шлицем DIN 84.

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85.

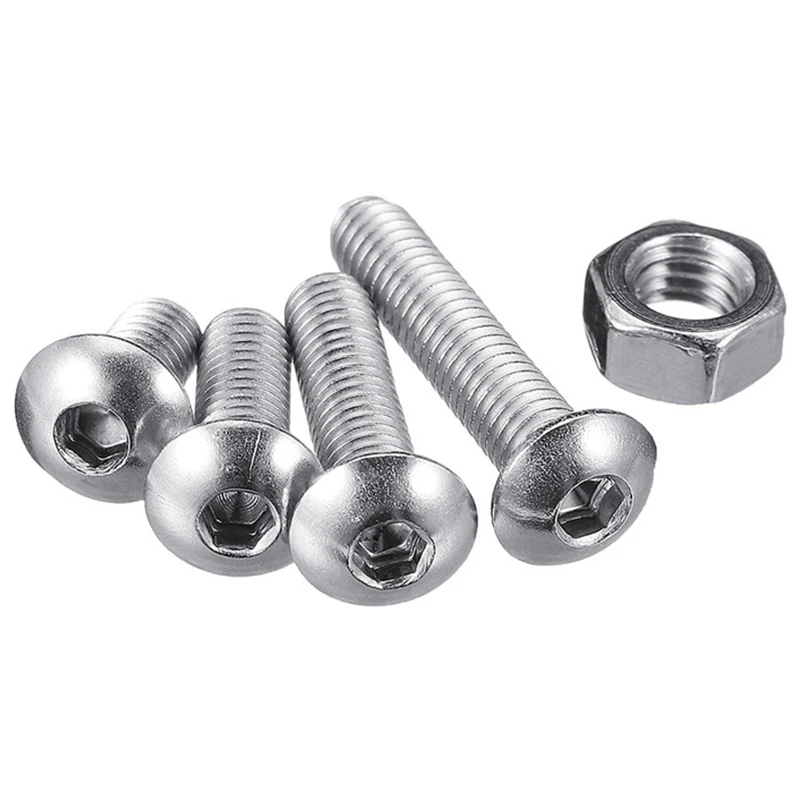

Винт с полукруглой головкой и шестигранным углублением под ключ ISO 7380.

Винт с полукруглой головкой, буртиком и шестигранным углублением под ключ ISO7380 исп. 2.

Винт с цилиндрической головкой, со сферой и крестообразным шлицем Pz, Ph DIN 7985.

Винт с цилиндрической головкой, со сферой, радиальными отверстиями и прямым шлицем. Пломбировочный, DIN 404.

Винт с потайной головкой и прямым шлицем DIN 963.

Винт с потайной головкой и крестообразным шлицем DIN 965.

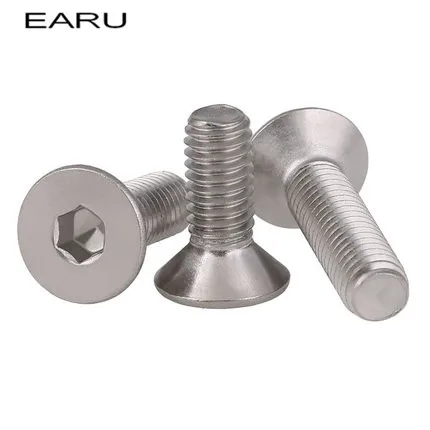

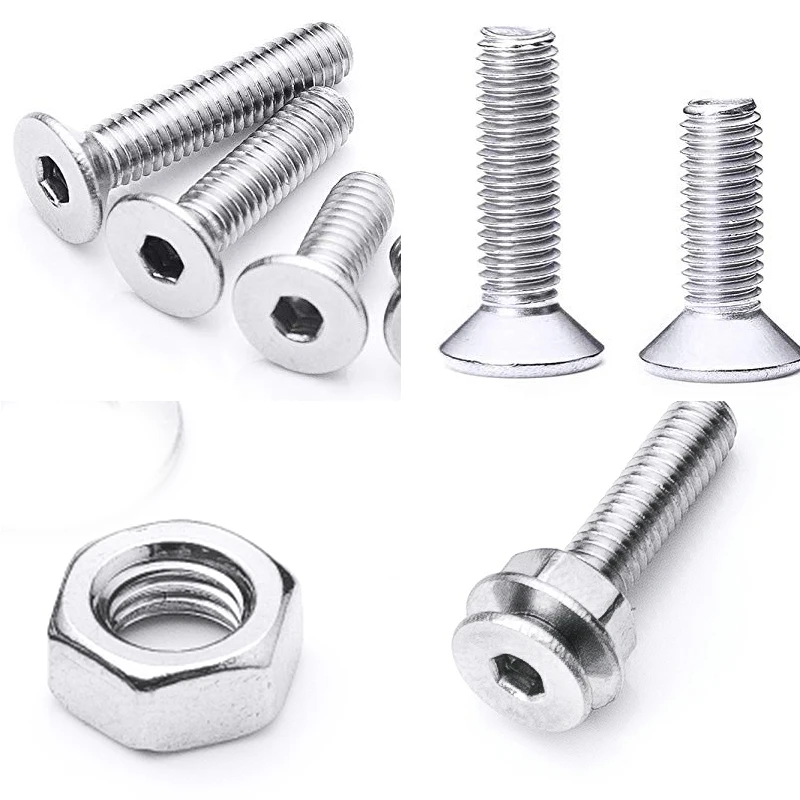

Винт с потайной головкой и шестигранным углублением под ключ DIN 7991.

Винт с полупотайной головкой и прямым шлицем DIN 964.

Винт с полупотайной головкой и крестообразным шлицем DIN 966.

Винт с увеличенной плоской цилиндрической головкой и прямым шлицем DIN 921.

Винт с полукруглой низкой головкой, с буртом и крестообразным комбинированым шлицем.

Винт с цилиндрической головкой и шестигранным углублением под ключ DIN 912.

Винт с низкой цилиндрической головкой и шестигранным углублением под ключ DIN 7984.

Винт с низкой цилиндрической головкой, шестигранным углублением под ключ и направляющей для ключа DIN 6912.

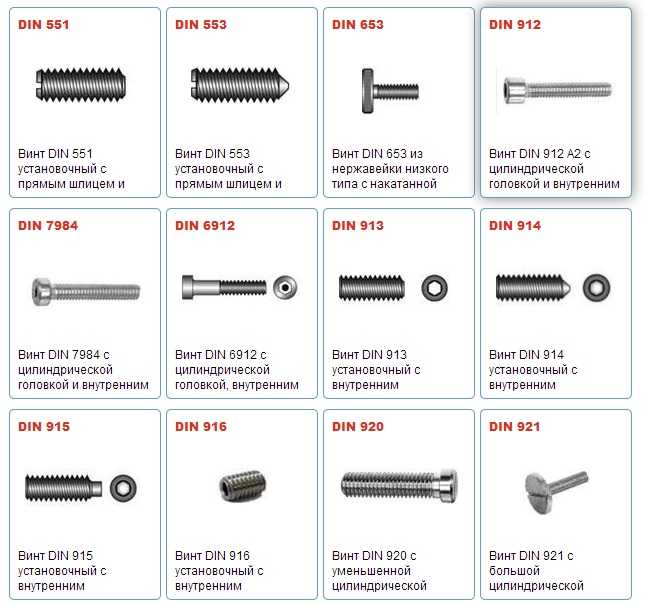

Другая большая группа винтов – винты установочные. Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

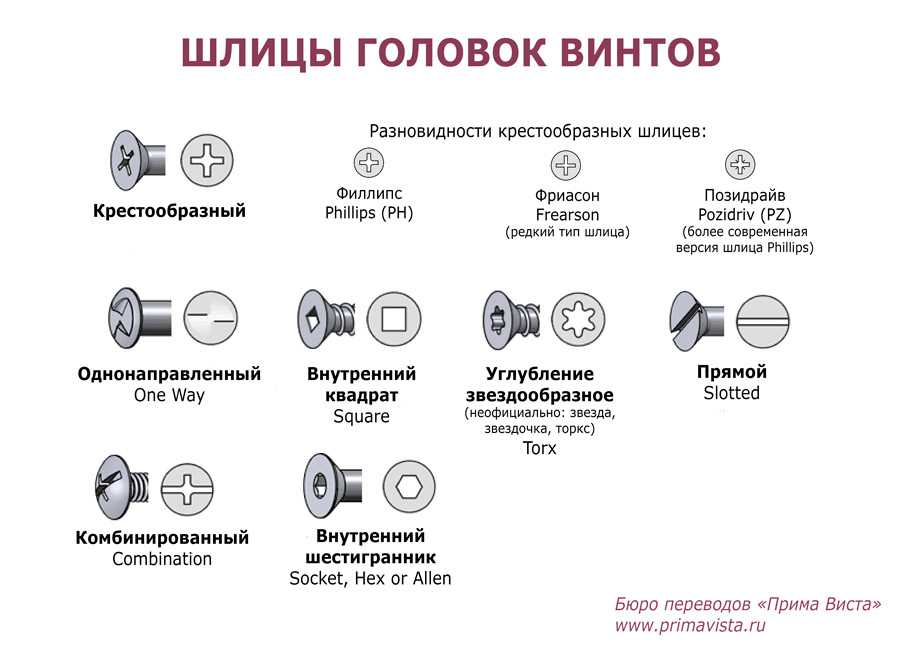

Привод крутящего момента осуществляется следующими элементами:

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

Конический

Плоский

Цилиндрический

Засверленный

Прямой шлиц

DIN 553

DIN 551

DIN 417

DIN 438

Шестигранная с углублением под ключ

DIN 914

DIN 913

DIN 915

DIN 916

Мебельные винты представлены двумя изделиями:

винтом для мебельных ручек с полукруглой головкой, буртиком и комбинированным шлицем;

винтом мебельным с плоской головкой и шестигранным углублением под ключ:

Группа винтов имеет головки в форме крючков и петель разного вида:

винт с крючком

винт с петлей

винт с L-образным крючком

винт с крючком спиральным (витым)

Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Классический винт-барашек «Американская» форма винта-барашка

Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Что касается головок, то их используется довольно много:

АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
DЕ – потайная головка с крестообразным шлицем;
ЕЕ – полупотайная головка с крестообразным шлицем;
А – шестигранная головка;
ВЕ – цилиндрическая головка с прямым шлицем;
FЕ – потайная головка с прямым шлицем;
GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.

Виды шпилек

Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.

Шпильки широко используются при глухих посадках. Естественно, что при этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.

Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.

Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.

Класс прочности	Цвет
4.8	без цвета
5.6	коричневый
5.8	синий
8.8	жёлтый
10.9	белый
12.9	чёрный
А2-70	зелёный
А4-70	красный

Понравился материал?

Какие существуют типы винтов?

Мы все любим хорошие винты, но знаете ли вы, что существует целых 19 различных типов? Каждый из них был тщательно спроектирован для использования с различными материалами и поверхностями. Использование неправильного для вашего проекта может обернуться катастрофой. Другими словами, вы будете облажались.

Узнайте, какой винт подходит для вашего проекта, ознакомившись со всеми их типами. От глазных лагов до половых болтов — узнайте о каждом винте в статье этого месяца.

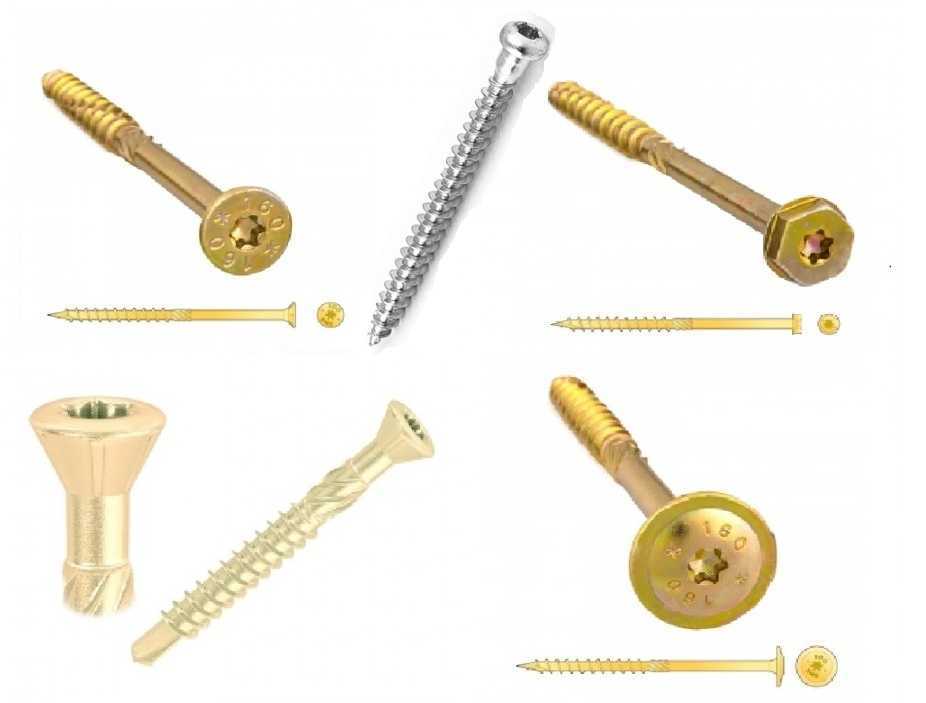

Шурупы по дереву

Шурупы по дереву, пожалуй, самый известный тип шурупов. У них гладкий хвостовик и коническое острие, что делает их идеальными для проникновения в древесину.

Для чего используются: все породы дерева.

Крепежные винты

Винты с тупыми концами с резьбой, обычно из латуни или стали.

Назначение: скрепление металлических деталей

Винты для нарезки резьбы

Они похожи на стандартные крепежные винты, но крепежные винты с нарезкой резьбы представляют собой саморезы, которые нарезают резьбу в существующих отверстиях в металле.

Для чего используются: чаще всего используются с деревом и металлом.

Шурупы для листового металла

Винты для листового металла имеют полную резьбу и заострение.

Для чего они используются: листовой металл

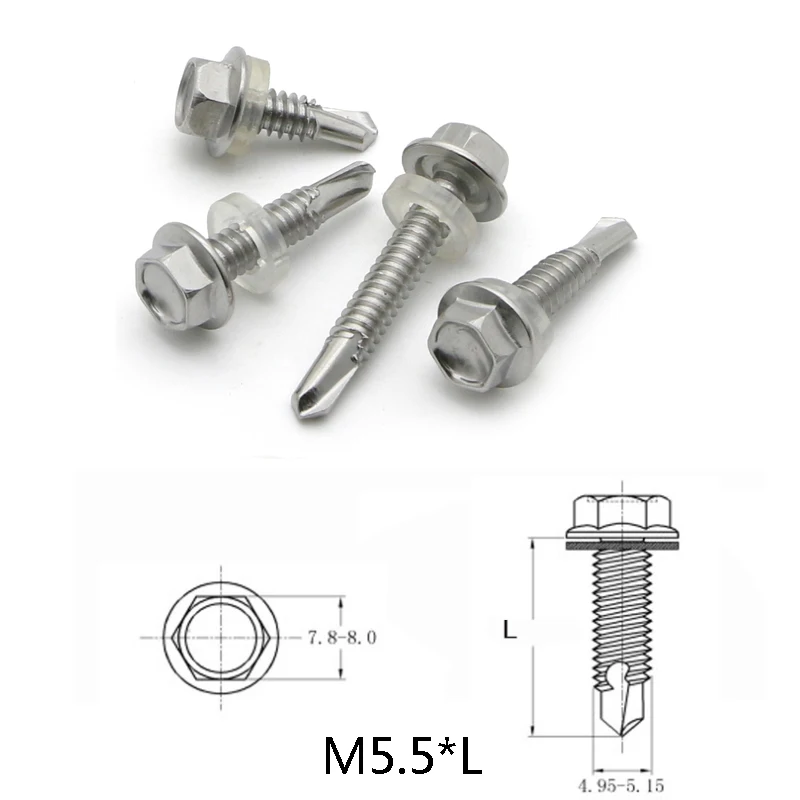

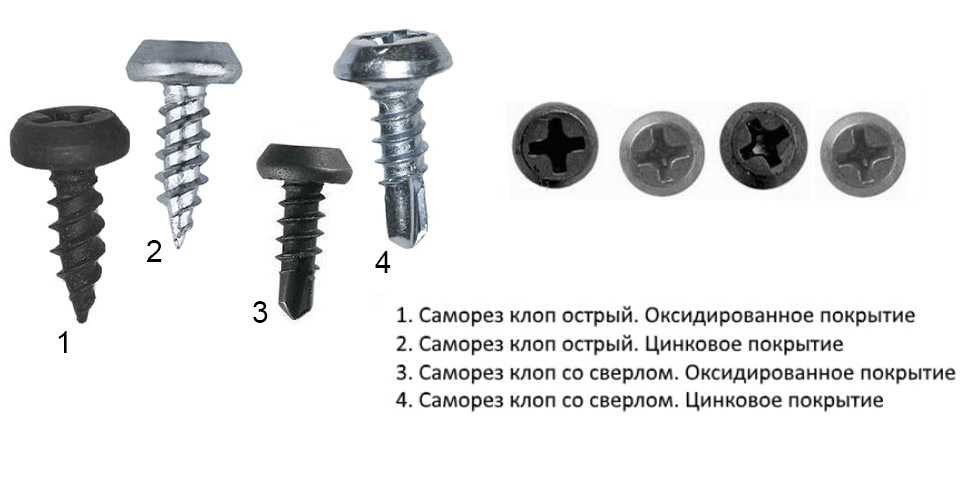

Самонарезающие винты

Остроконечный винт с острой нарезной резьбой, которая ввинчивается в отверстие во время установки.

Для чего они используются: быстрое сверление металла или дерева.

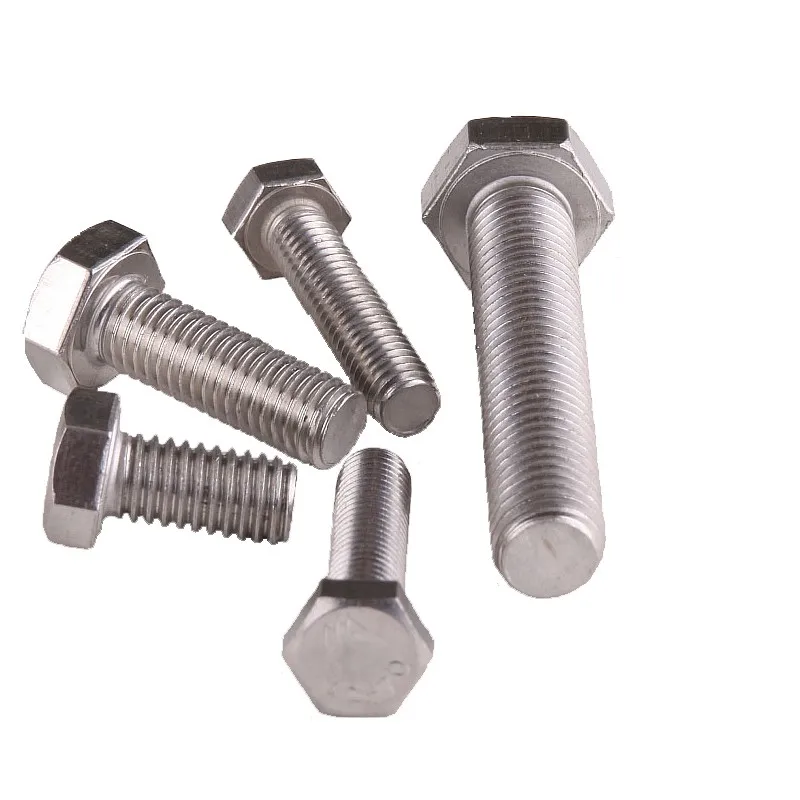

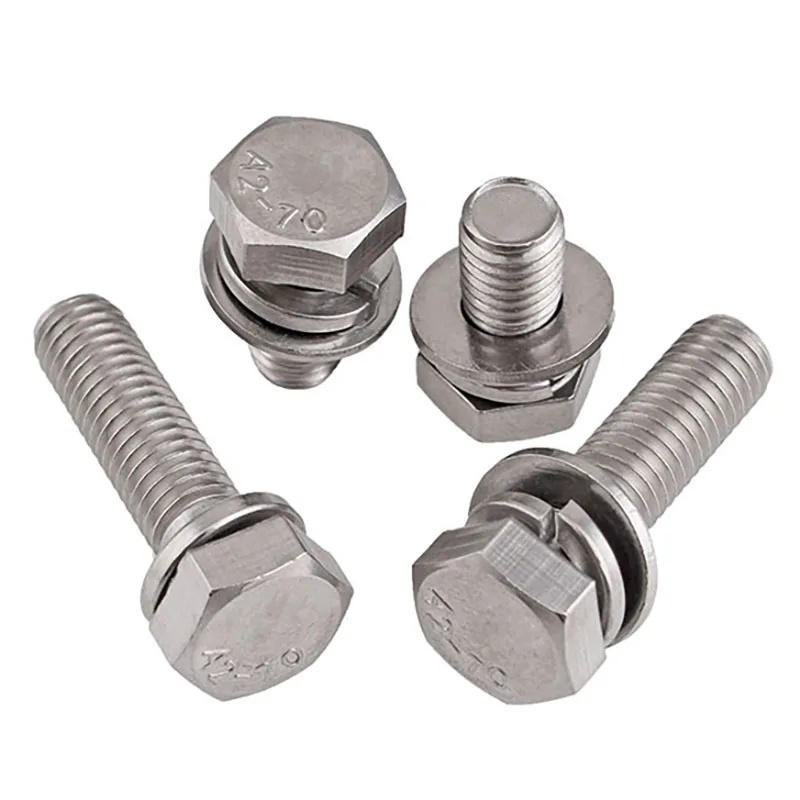

Болты с шестигранной головкой

Болты с шестигранной головкой и резьбой для использования с гайкой или резьбовым отверстием.

Для чего используются: крепление дерева к дереву или металла к дереву.

Болты с квадратным подголовком

Узнаваемы по гладкой закругленной головке и квадратной шейке.

Для чего используются: крепление металла к металлу или металла к дереву.

Стяжные болты

Болты с шестигранной головкой с деревянной резьбой и заостренным концом. Это особо прочные крепления.

Для чего они используются: соединение тяжелых пиломатериалов или других тяжелых материалов, выдерживающих интенсивную нагрузку.

Винты с внутренним шестигранником

Обычно называемые шестигранными головками из-за того, что они крепятся с помощью шестигранного ключа, винты с внутренним шестигранником встроены в головку.

Для чего они используются: детали машин для голодания.

Установочные винты

Установочные винты отличаются отсутствием головки. Весь винт можно ввинтить в резьбовое отверстие так, чтобы весь винт был вне поля зрения.

Для чего они используются: для защиты объекта внутри другого объекта.

Рым-болты

Рым-болты имеют машинную резьбу и круглое кольцо на головке.

Для чего используются: прикрепление веревки, цепи или троса.

Отставание глаз

Рым-болты похожи на рым-болты, но имеют деревянную резьбу вместо машинной.

Для чего они используются: для легких работ в древесине или анкерных болтах.

J-образные болты

J-образные болты имеют J-образный крюк на головке.

Для чего используются: как крепеж для строительных объектов.

U-образные болты

Крепеж в форме буквы U. U-образные болты имеют два выступа с резьбой, отходящие от изогнутого основания.

Для чего используются: для крепления труб и в качестве анкеров для фундаментов и крыш.

Болты с буртиком

Болты с буртиком, также известные как съемники, имеют круглую головку и машинный наконечник.

Для чего они используются: вращающиеся элементы, такие как подшипники и втулки.

Элеваторные болты

Элеваторные болты легко узнать по большой плоской головке и длинному корпусу.

Для чего они используются: в конвейерных лентах, лифтах и подобных механических системах, которые поднимают и опускают предметы.

Половые болты

Гайка с внутренней резьбой, используемая в сочетании с ответными винтами.

Для чего они используются: для болтовых соединений, когда желательна головка с обеих сторон соединения.

Ответные винты

Компаньон для половых винтов. Они имеют плоский стержень и резьбовую часть, которая принимает внутреннюю резьбовую часть полового винта.

Для чего они используются: для болтовых соединений, когда желательна головка с обеих сторон соединения.

Подвесные болты:

Подвесные болты имеют деревянную резьбу на одном конце и машинную резьбу на другом.

Для чего они используются: подвешивание предметов или прикрепление предметов к дереву.

У нас есть все типы винтов на складе, готовые к доставке по всему Лондону. Мы гордимся наличием складских запасов и широким ассортиментом продукции. Независимо от того, занимаетесь ли вы крупным коммерческим проектом или строите небольшой садовый сарай, у нас есть все, что вам нужно для выполнения работы.

Свяжитесь с нами сегодня, чтобы разместить заказ.

26 различных типов винтов и их применение [изображения и PDF]

В этой статье вы узнаете, что такое различных типа винтов? Когда и как их использовать? объясняется с Картинки . Вы также можете загрузить PDF-файл этой статьи в конце.

Что такое винт?

Винт представляет собой короткий металлический наконечник с заостренным концом, вокруг длинного стержня которого проходит спиральная резьба с прорезной головкой, которая используется для соединения предметов путем их скручивания. Шурупы — это виды крепежа, которые используются для крепления материалов с помощью таких инструментов, как молотки или отвертки.

Шурупы часто изготавливаются как саморезы, что означает, что резьба врезается в материал при вращении винта. Это создает внутреннюю резьбу, которая позволяет стягивать крепежный материал и предотвращает его вытягивание.

Они доступны в различных формах и размерах, и каждый из них имеет различные функции. Винты обычно бывают круглыми, плоскими, короткими, длинными и т. д., но их будет сложно идентифицировать или узнать о них для вашего проекта, потому что они доступны в различных типах.

Чтобы дать вам подробную информацию о различных типах винтов, мы предлагаем вам 26 типов винтов, которые обычно используются в промышленности или дома. Итак, давайте узнаем о каждом типе винтов.

Части винтов

Следующие приведены основные части винта:

Привод
Head
Стремированный хвостовик
.

Привод №1

Эти детали также известны как головки винтов. Диск представляет собой прорезь, в которую входит кончик отвертки для вращения винта. Доступны различные размеры и формы дисков. В соответствии с этим лучше иметь несколько насадок для отверток в личном ящике для инструментов.

Головка №2

Головка — это основная часть винта, расположенная над ним. Все типы винтов можно затягивать или ослаблять с помощью головки винта. Обычно он шире хвостовика и резьбы. В нем есть условия для регулировки отвертки или гаечного ключа.

Резьбовой хвостовик №3

Это коническая часть, где на винте находятся резьба и винтовые канавки. В этом месте винт упирается в соединительные тела.

Хвостовик №4 без резьбы

Это более длинная часть винта, не имеющая резьбы. Эта часть может отсутствовать в некоторых типах винтов. Обычно верхняя часть позволяет кончику шурупа втягивать шуруп в древесину, как обычный шуруп.

№5 Резьба

Гребень или аналогичный участок в виде спирали или конической спирали на внешней или внутренней поверхности цилиндра или конуса.

Расстояние между каждой резьбой, которая имеет значение, называется шагом. Некоторые винты имеют короткую резьбу, расположенную близко друг к другу. А у некоторых есть более крупные нити, которые расположены дальше друг от друга.

#6 Длина резьбы

Обычно длина резьбы бывает полной или частичной. Поэтому также доступны полная резьба и частичная резьба.

Наконечник #7

Это самая нижняя часть винта, где винт входит в предмет, в который вы его вставляете. Обычно это помогает прокрутить соединительные тела.

Если у него нет наконечника, он становится болтом, для которого требуется заранее сделанное отверстие. Но у некоторых винтов отсутствует эта часть, где резьба все еще присутствует.

Гребень #8

Вершина резьбы является основной частью резьбы, будь то внутренняя или внешняя. Гребень – это долина нити.

#9 Толщина винта

Толщина винта измеряется двумя диаметрами: малым и большим диаметрами. Большой диаметр — это диаметр в самой толстой части резьбы, а малая толщина — это диаметр в основании винта.

Читайте также: 16 различных типов звездочек и их применение [пояснено с рисунками]

Типы винтов

Ниже приведены типы винтов:

Болты с квадратным подголовком
Винты для настила
Double ended screws
Drywall screws
Eye bolt screws
Framing screws
Fillister head screws
Hex cap screws
Hammer drive screws
Lag screws
Machine screws
Masonry screws
Oval head screws
Винты с полукруглой головкой
Винты для ДСП
Болты с квадратной головкой
Саморезы
Установочные винты
Винты с буртиком
Sheet metal screws
Socket-head screws
Thread cutting screws
Washer-faced screws
Wood screws
Weld screws
Tamper-proof screw

#1 Carriage Bolts

Carriage bolts are forms of болты, используемые для крепления металла к металлу или дерева к металлу. Он отличается от других болтов неглубокой грибовидной головкой и закруглением стержня по всей длине.

Болт с квадратным подголовком имеет выпуклую головку, которая предотвращает ослабление с одной стороны. Увеличенный размер головки шурупа также препятствует протягиванию болта через деревянную конструкцию. Использование гайки с куполообразной головкой предотвращает разблокировку болта с квадратным подголовком с незащищенной стороны.

Шурупы для настила #2

Винты для настила — это специальные винты, используемые для скрепления настила (плоских конструкций без крыш) вместе, главным образом, для наружных работ. Винты для настила изготавливаются из нержавеющей или углеродистой стали и специально предназначены для соединения деревянных или композитных досок.

Они изготовлены таким образом, что способны противостоять таким покрытиям, как ржавчина и коррозия, благодаря чему они могут выдерживать влажные условия окружающей среды. Они доступны в покрытых нитях с острыми краями и узкими наконечниками.

Двусторонние винты #3

Двусторонние винты представляют собой крепежные детали с резьбой, используемые для образования соединения, которое обычно находится под объектом. Они используются для двух кусков дерева или двух частей, которые могут двигаться вместе. У них есть два заостренных конца, которые можно вставить в две поверхности, образуя скрытый стык.

Это винты без головки с вращающейся резьбой на обоих концах, которые могут быть винтами без дерева с крепежными винтами на обоих концах или комбинацией винтов для дерева. Двусторонние винты легко крепятся или снимаются пользователем, поэтому ими легко пользоваться.

Шурупы №4 для гипсокартона

Шурупы для гипсокартона обычно используются для крепления панелей гипсокартона с деревянными или металлическими стойками. Это уникальные формы саморезов с цилиндрическим стержнем. Эти шурупы имеют более глубокую резьбу, чем обычные шурупы с относительно большим шагом и длиной, что предотвращает их ослабление из гипсокартона.

У них грубая резьба и плоский наконечник, что позволяет легко сверлить их под поверхностью гипсокартона, но для этого требуется электрическая отвертка. Шурупы для гипсокартона обеспечивают более надежное сцепление, но не обладают такими же коррозионно-стойкими свойствами, как шурупы для настила. Они не требуют предварительного сверления отверстий, так как имеют собственный сверлиль.

Шурупы с проушиной #5

Рым-болт представляет собой болт с петлей в форме проушины на одном конце и резьбой вокруг стержня винта на другом конце. Винты с рым-болтами используются для крепления надежной проушины к конструкции или системе, поэтому становится легко связывать веревки или кабели.

Их очень легко носить с собой из металла, они обеспечивают устойчивость и прочность, так что объект можно легко вытащить или поднять с помощью веревки. Винты с проушиной обычно используются в качестве точки соединения для анкеровки, вытягивания, толкания или подъема.

#6 Шурупы для каркаса

Шурупы для каркаса — это типы шурупов, используемые для крепления листового металла, дерева, композитного настила и цементно-волокнистых плит. Эти специальные типы стяжек предназначены для различных материалов, от деревянных полов до хрупких материалов.

Функционал шурупов аналогичен работе дисковых пил, поскольку они предотвращают попадание опилок на край отверстия для шурупа. Каркасные винты обычно используются на открытом воздухе, например, при установке кухонного шкафа и строительстве террасы.

#7 Винты с цилиндрической головкой

Винты с цилиндрической головкой представляют собой крепежные детали с головкой со шлицем. Эти цилиндрические головки похожи на крепежные винты, но сделаны из более крупных головок, которые могут быть полезны для крепления металла или дерева к металлу. Часто в большинстве случаев их также называют винтами с цилиндрической головкой.

Головки этих винтов в первую очередь выбираются для расточенных отверстий. Эти значительные глубокие головки делают их подходящими для возвратно-поступательных и щелевых приводов. Но в целом винты с цилиндрической головкой — отличный выбор для использования в производстве инструментов и в автомобилестроении.

Винты с шестигранной головкой #8

Винты с шестигранной головкой представляют собой шестигранные болты (с шестигранной головкой) с перфорированной шестигранной головкой и шайбой на опорной поверхности. Эти типы шурупов используются для крепления дерева или металла к дереву. Эти винты имеют жесткие допуски на размеры корпуса и имеют фаску.

Винты с шестигранной головкой имеют короткую стальную резьбу, что делает их идеальными для внутренней отделки дома. Эти винты также имеют плоскую шайбу под головкой винта и обеспечивают точное завинчивание. Болты с шестигранной головкой в основном используются в доках, мостах, дорожных конструкциях и зданиях.

#9 Винты с молотком

Эти винты относятся к категории самонарезающих винтов. Эти винты обычно изготавливаются с закругленными головками без пазов. Шурупы с молотком используются для крепления табличек или настенных вывесок, а также используются для герметизации сливных отверстий.

Кроме того, они также очень полезны для коррозионностойких трубчатых конструкций. Шурупы выполняют ту же функцию, что и гвозди, поскольку их вбивают в отверстия с помощью молотка или молотка для быстрой сборки. Перед их установкой требуется небольшое предварительно просверленное отверстие для успешного выполнения задачи.

Шурупы #10

Шурупы используются при тяжелых работах и часто используются в строительстве для скрепления кусков дерева. Это жесткие винты шестигранной или квадратной формы с толстой резьбой, способные удерживать тяжелые заготовки.

Болт с защелкой обеспечивает долговечное соединение благодаря своей большой длине. Вот почему они используются для материалов, которые могут подвергаться большой нагрузке или могут выдерживать большие нагрузки. Обычно это гораздо более тяжелые шурупы, чем традиционные шурупы. Эти шурупы отличаются от обычных шурупов для дерева или листового металла.

#11 Крепежные винты

Крепежные винты A для деталей, которые имеют гнездо в головке, что позволяет поворачивать их с помощью отвертки. Они обычно используются для удержания деталей машин в таких отраслях, как электроника, машиностроение и производственное оборудование.

Эти винты специально используются для крепления резьбового отверстия к поверхности с помощью гайки. Винты растягиваются при затягивании, и растягивающие нагрузки скрепляют детали вместе. Обычно их заостренные концы используются для соединения металлических деталей. В настоящее время они встречаются практически во всех материалах, включая нейлон, латунь, нержавеющую сталь и углеродистую сталь.

Шурупы для каменной кладки #12

Шурупы для каменной кладки — это мощные шурупы, используемые для крепления прочных материалов, таких как бетон, монолитный бетон, растворные швы и кирпич. Они изготавливаются из нержавеющей или углеродистой стали и бывают с ржавчиной или без нее.

Для установки шурупа по камню перед установкой необходимо предварительно просверлить небольшое отверстие с помощью твердосплавного сверла или перфоратора. Винты для каменной кладки доступны двух типов: с плоской головкой для зенкования или с шестигранной головкой для установки на верхнюю часть поверхности материала.

Винты с овальной головкой #13

Эти винты известны в форме головок с подрезкой или подрезкой с более короткой длиной винта, которые обычно обеспечивают более длинный захват резьбы. Винты с овальной головкой несколько утоплены, так что головка винта находится примерно на полпути над поверхностью.

Овальные головки винтов с потайной головкой имеют закругленную верхнюю часть и в основном используются для закрытия переключателей. Они также считаются хорошим вариантом, чтобы сделать готовый продукт более привлекательным. Эти типы винтов обычно доступны в двух типах: винты с закругленной головкой и винты с овальной головкой Phillips.

#14 Шурупы с полукруглой головкой

Винты с полукруглой головкой — распространенный тип винтов с непотайной головкой, используемых в древесине. Это и саморезы, и саморезы, и крепежные винты. У них широкие головки, плоская опорная поверхность, плоская головка с закругленными сторонами, расположенная поверх материала, к которому она крепится.

Благодаря большему диаметру и более высоким краям приводной паз стал глубже, что позволяет увеличить крутящий момент и снизить риск повреждения винта. Винты с полукруглой головкой с одинарными прорезями в головке со шлицем — это тип винтов с полукруглой головкой, который работает с любой отверткой. Основной целью использования этих винтов является крепление металлических компонентов, таких как машины и детали автомобильных двигателей.

#15 Шурупы для ДСП

Шурупы для ДСП представляют собой полноразмерные винты с резьбой. Преимущество этих винтов заключается в том, что более длинная резьба обеспечивает большее зацепление и более высокое тяговое усилие. Этот тип шурупа предназначен для композитной древесины, такой как ламинированная древесно-стружечная плита или ремесленная древесина. И используется краснодеревщиками в бытовых и коммерческих столярных изделиях.

Шурупы для ДСП аналогичны шурупам для гипсокартона, но имеют более короткую длину, чем стандартные шурупы для гипсокартона. Благодаря небольшому весу их легко переносить и обрабатывать. Эти винты используются краснодеревщиками в бытовых и коммерческих столярных изделиях.

Болты с квадратной головкой #16

Болты с квадратной головкой аналогичны винтам с шестигранной головкой, но имеют четырехгранную четырехгранную головку вместо шестигранной. Они также известны как болты и винты и предназначены для работы с гаечным ключом. Эти винты частично навинчены вдоль буртика под головкой.

Функция и назначение винта с квадратной головкой определяют размер головки болта. Этот тип винта используется для затягивания гайки, а также двух частей. Винты с квадратной головкой были отраслевым стандартом до того, как болты с шестигранной головкой приобрели большое значение.

Шуруп-саморез #17

Самосверлящие винты имеют очень острый заостренный конец, который почти работает как сверло и нарезает резьбу в нужных резьбовых отверстиях во время установки. Поскольку у них есть наконечник, похожий на сверло, им не требуются направляющие отверстия. Саморезы обычно используются для быстрого сверления как металла, так и дерева.

Обычно их можно определить по острию и канавке. Они могут сверлить и нарезать отверстия в более твердых материалах, что избавляет вас от использования инструмента. Эти винты легко найти из-за их острия, которое изгибается на конце и выглядит как спиральное сверло.

Установочные винты №18

Установочный винт — это винт, используемый для крепления объекта внутри или против другого объекта, например, для фиксации шкива или шестерни на валу путем приложения давления и/или трения. Установочный винт обычно используется без гайки, которая ввинчивается в резьбовое отверстие, просверленное в двух предметах, для его фиксации.

После того, как винт входит в первый объект, выступающий конец установочного винта плотно прижимается ко второму объекту, работая аналогично зажиму. Они часто не имеют головки и имеют резьбу по всей длине, так что она полностью находится внутри отверстия.

Винты с буртиком #19

Этот тип винтов входит в одну часть и обеспечивает свободно вращающееся штифтовое соединение в другой. Он состоит из хвостовика большого диаметра чуть ниже головки, диаметр которого меньше длины резьбы.

Эта конструкция позволяет надежно закрепить винт с буртиком в одной части, не блокируя другую часть, обеспечивая ей осевой зазор. Эти винты обеспечивают универсальность, выступая в качестве вала для вращающихся элементов, таких как подшипники с буртиками.

#20 Шурупы для листового металла

Шурупы для листового металла могут скреплять или соединять два куска листового металла с другими типами металла, такими как трубы. Винты для листового металла могут закреплять и стягивать металлические предметы друг к другу или скреплять предметы. Доступны следующие размеры винтов: плоские, шестигранные и круглые.

Винты для листового металла имеют заостренные концы и мелкую резьбу вдоль стержня. Эти винты работают путем сверления в листовом металле хвостовиком с полной резьбой. Преимущество использования этих винтов заключается в том, что они могут обеспечить отличное проникновение, коррозионную стойкость и превосходную фиксацию.

Винты с головкой под торцевой ключ #21

Винт с головкой под торцевой ключ — это тип крепежного винта, который имеет цилиндрическую бочкообразную головку с шестигранным углублением. Благодаря своим цилиндрическим головкам и внутренним свойствам гаечного ключа они позволяют использовать их в местах, где нежелательно использовать крепежные детали с внешним демпфированием.

Эти шурупы идеально подходят, когда необходимо закрепить крепеж под поверхностью материала. Везде, где требуется соединение, они могут быть чрезвычайно прочными и надежными, а также устойчивыми к коррозии. Помимо этого, они дают привлекательную и качественную отделку.

Винты для нарезки резьбы #22

Эти типы винтов имеют острые края, поскольку глубина отверстия немного больше, чем у самого винта. Такое расположение предотвратит запирание металлов внутри устройства. Винты для нарезки резьбы часто используются с деревом и металлом.

Целью их использования является снижение накопления внутренних напряжений инструмента, что делает их идеальными для обработки очень твердых материалов. В отличие от резьбонарезного винта он не имеет режущей кромки, что затруднительно в материалах с низкой прочностью на сжатие.

Винты с шайбой #23

Эти типы винтов действуют как пружины, уменьшая расстояние между гайкой и головкой винта. Винты с шайбой доступны во многих типах и размерах.

В основном некоторые типы имеют зубья, которые проникают в поверхность и фиксируют головку винта в заготовке. В этом типе поверхность шайбы расположена чуть ниже головки, что обеспечивает гладкую опорную поверхность для легкой затяжки.

#24 Шурупы по дереву

Как следует из названия, этот тип шурупов используется для крепления деревянных заготовок. Шуруп обычно изготавливают из латуни, стали и бронзы. Шурупы для дерева имеют различную резьбу и доступны с различными головками.

По мере продвижения к вершине винта он немного утончается, диаметр винта больше, чем кончик. Они доступны в обоих вариантах, которые частично или полностью покрывают резьбу на хвостовике. Размер головки этого винта зависит от различных применений.

Приварные винты #25

Они необходимы для приваривания к металлической поверхности с валом, чтобы удерживать элемент на месте с помощью гайки и шайбы. Винт сначала приваривается к пластине путем плавления специально созданной точки на винте, а затем на пластине с помощью мощного электрического импульса.

Приваренный винт выступает из головки, что позволяет производить сварку без отверстий. Затем привариваемая шпилька прикрепляется к металлическому элементу, расположенному на металлическом основании. Они используются в автомобильной, промышленной, морской, строительной и аэрокосмической промышленности.

#26 Винты с защитой от несанкционированного доступа

Винты с защитой от несанкционированного доступа трудно или невозможно удалить при установке. Они подходят для использования в зданиях или местах, доступных для населения, в качестве средства контроля или предотвращения разрушения.

Это типы предохранительных винтов, которые можно определить по их нетрадиционному приводу, из-за чего их труднее взломать или разобрать. Эти винты в основном используются в тюрьмах для крепления таких материалов, как автомобильные номерные знаки, водосточные желоба и решетчатые решетки.

Завершение

В ассортименте от шурупов для дерева и палубных шурупов до специальных шурупов для механической обработки, работ по дереву или металлу, выбор правильного крепежа сделает ваш проект безупречным. Как вы теперь знаете, существует множество типов шурупов, поэтому покупка правильных шурупов для вашего материала позволит добиться наилучших результатов в вашем проекте.

Надеюсь, я рассказал все о « типах винтов ». Если у вас остались сомнения или вопросы по этой теме, вы можете связаться с нами или задать в комментариях.
