Виды вентилей для воды: виды, конструкция и монтаж и ремонт своими руками

особенности устройства и разновидности, ремонт

Вентиль для воды (или газа) используется в водопроводах (или газопроводах) в качестве запорно-регулирующего элемента, с помощью которого можно контролировать объемы перемещаемой среды (вплоть до полной остановки движения потока в трубопроводе).

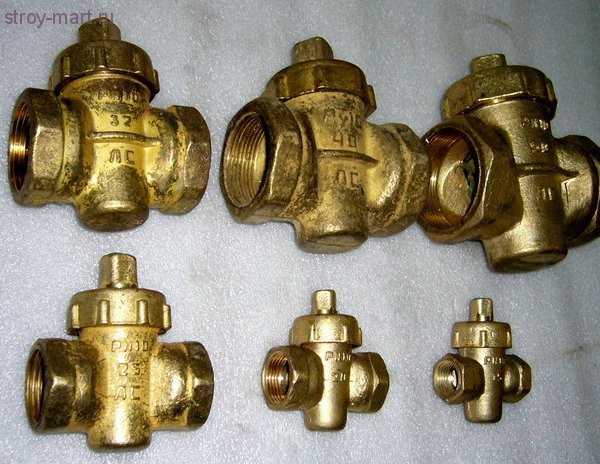

Типы водопроводных вентилей

Причем указанные задачи можно решать с помощью вентилей разного типа. И в этой статье мы рассмотрим типы вентилей (водопроводных и газовых), способы их установки в систему и ремонтные работы, с помощью которых поддерживается работоспособность  запорной арматуры.

Содержание

1. Типы водопроводных вентилей
2. Корпус, как основа конструкции
3. Запорный элемент, как мерило функционализма
4. Монтаж вентиля в систему: нюансы процесса
5. Ремонт вентиля для воды
6. Как происходит демонтаж

Типы водопроводных вентилей

Классификацию запорно-регулирующей арматуры можно выстроить по трем признакам:

• По форме корпуса.
• По типу запорной части вентиля.
• По схеме монтажа вентиля в систему.

И далее по тексту мы рассмотрим указанные способы классификации с проекцией на реально существующие вентили

Корпус, как основа конструкции

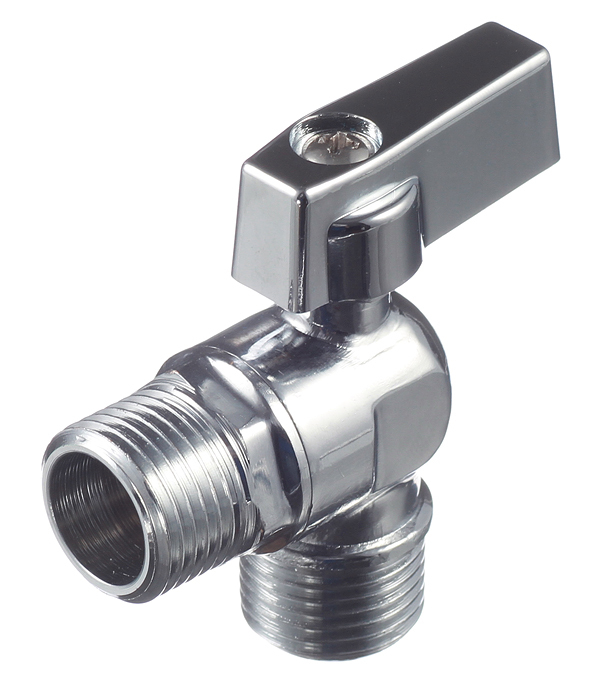

Угловой вентиль

Первый признак – форма корпуса – делит вентили на: угловые и прямоточные. Причем угловые корпуса предполагают регулировку потока встречным движением запорного элемента (пропускное отверстие изгибается под углом, переходя от штуцера к седлу вентиля). В прямоточных вентилях регулировка потока осуществляется поперечным перемещением пропускного элемента (седло вентиля расположено в границах пропускного отверстия).

При этом запорно-регулирующие вентили для воды, в большинстве случаев, производят только в угловых корпусах. А прямоточные корпуса используют в качестве основы конструкции лишь запорной арматуры.

Запорный элемент, как мерило функционализма

Второй признак – тип запорной части — делит вентили на: шаровые, клапанные и мембранные варианты. В первом случае сферический запорный элемент со сквозной перфорацией монтируется в прямоточный корпус. Совместив, поворотом рукояти, продольные оси пропускного отверстия и корпуса, можно открыть движение потока. Разворачивая пропускное отверстие в перпендикулярном направлении к оси корпуса, можно перекрыть его движение.

Необходимо отметить, что в большинстве случаев  прямоточные вентили с шаровым затвором «работают» только как запорные элементы. Регулировка потока с помощью такой арматуры практически невозможна.

Устройство водопроводного вентиля

Клапанный водопроводный вентиль предполагает совершенно иную схему работы запорного элемента, который монтируется только в угловой корпус. В данном случае запор состоит из резьбового штока и клапана (поршня) диаметр которого совпадет с диаметром пропускного отверстия в корпусе. Ввинчивая резьбовой шток в посадочную гайку, можно добиться поступательного перемещения клапана в седле.

Причем в крайне верхнем положении клапана пропускная способность вентиля максимальна, а в нижнем положении – минимальна (точнее, отсутствует вовсе). Подобно устройство вентиля для воды позволяет использовать это узел в роли и запорной, и регулирующей арматуры.

Причем особый вентиль игольчатый, запорный элемент которого выполнен в виде поршня со сточенной на конус головкой, способен регулировать пропускную способность в трубопроводах с давлением до 220 Бар.

Мембранный вариант монтируют в прямоточный корпус. Основа запорного элемента, в данном случае – эластичная трубка, которую можно пережать затвором гильотинного типа.  Такие вентили используются в качестве регулирующего устройства трубопроводах сточных вод или система транспортирования вязких или сыпучих сред (песка, цемента, щебня и так далее). При этом эффективность мембранного вентиля в качестве запорного элемента крайне сомнительна. Ведь гильотинный затвор не может гарантировать 100-процентную герметичность.

Монтаж вентиля в систему: нюансы процесса

На схему монтажа вентилей влияют два фактора – тип материала корпуса и тип корпусной конструкции. Соответственно, исходя из  этого, существует два варианта монтажа – резьбовой и фланцевый.

Монтаж вентиля в водопроводную систему

Резьбовой монтаж практикуется на трубах диаметром от 6-8 до 60 миллиметров. При этом давление в системе может достигать десятков атмосфер. Правда, для таких трубопроводов нужен особый вентиль высокого давления.  Тип корпуса, в данном случае, может быть и прямоточным, и угловым.

Угловые вентили под резьбу изготовляют из латуни или чугуна (методом литья).  Впрочем, вентиль из латуни может быть и прямоточным. А вот чугунные вентили бывают только угловыми.

Резьбовое соединение запорной арматуры

Прямоточные вентили производятся из латуни и стали (конструкционной или нержавейки). Причем вентиль для воды из нержавеющей стали или латуни монтируется и в питьевых, и в технических трубопроводах. А запорно-регулирующие элементы из конструкционной стали (и чугуна) монтируют только в технические трубопроводы.

Технически процесс монтажа реализуется следующим образом: вентиль — стальной, чугунный или латунный — вкручивается в муфту, к противоположному торцу которой монтируют трубу с резьбовым сгоном. Стыки уплотняют ФУМ или пенькой.

Возможен и такой вариант, когда в приемный торец арматуры  вкручивают резьбовой сгон без муфты, но такой торец должен быть оборудован внутренней резьбой. То есть, в данном случае необходим особые  вентили проходные муфтовые — для воды.

Фланцевый монтаж практикуется на трубах диаметром от 10 до 1600 миллиметров. Причем на фланцы монтируют, и угловые запорные элементы, и прямоточные вентили. Но корпуса такой арматуры должны быть оборудованы фланцем, габариты которого регламентирует особый ГОСТ 12820-80.

Сам процесс реализуется очень просто: на трубу наваривают фланец и совмещают его с фланцевой шайбой вентиля. Между двумя соседними шайбами устанавливают прокладку, а в перфорацию на шайбах устанавливают винты или болты с гайками,  которые затягивают параллельно (на три-четыре оборота каждую гайку).

Ремонт вентиля для воды

Восстановление работоспособности вентиля осуществляется путем замены поврежденной  части его конструкции. В крайнем случае, вентиль можно заменить новым, не изношенным узлом аналогичного типа.

Поэтому процесс ремонта начинается с перекрытия участка трубопровода ниже и выше вентиля. В ином случае, после демонтажа вентиля (или частичной разборки его конструкции) на слесаря обрушится настоящий водопад. И такая ситуация, как минимум, неприятна, а если  происходит замена вентиля горячей воды – то еще и опасна для здоровья сантехника.

Следующий шаг – демонтаж запорного элемента. Правда, это возможно лишь в том случае, если в системе стоит вентиль клапанного типа, запорный шток которого скрыт под крышкой. Запорный элемент шаровых вентилей скрыт внутри корпуса, и вынуть его можно только полного демонтажа запорно-регулирующего узла.

После демонтажа запорного элемента нужно внимательно осмотреть уплотнители. Если они износились, их заменяют новыми. После этого нужно осмотреть седло и корпус вентиля. Если на его стенках нет трещин, то можно приступать к сборке всего узла. Ведь деформированные уплотнители являются причиной протечек в девяти случаях или десяти.

Если корпус вентиля треснул, то сантехнику придется поменять весь узел. Ну а если обнаружены механические повреждения на запорном элементе, то замене подлежит только затвор вентиля.

Как происходит демонтаж

Разборка и сборка вентиля осуществляется с помощью рожковых или разводных (газовых) ключей. Прижимные гайки закручивают по часовой стрелке, а раскручивают – в обратном направлении. Контргайка у муфты демонтируется точно так же.

Демонтаж фланцевого соединения осуществляется постепенно. С фиксаторов (болтов) скручивают гайки только параллельно – по 3-4 витка на каждой. Вынимать фиксаторы можно только после демонтажа всех резьбовых пар.

После этого можно снять вентиль с трубы, приложим некоторое усилие к корпусу. Ведь фланцы могут «прикипеть» друг к другу.

Причем в процессе демонтажа категорически не рекомендуют использовать молоток – от удара может треснуть корпус не только хрупкого, чугунно, но и ковкого, латунного вентиля.

Вентиль водопроводный. Конструктивные особенности и применение. Виды

Шаровый вентиль относится к классу запорных устройств ручного типа. Он нашёл применение в отопительных, водопроводных, газовых системах и в нефтедобывающей отрасли. Надёжность и удобство конструкции подобных деталей обусловило то, что они прекрасно заменяют клиновые задвижки, а также конические и цилиндрические краны. Основное их предназначение – обеспечение возможности регулирования или полного перекрытия движения жидких либо газообразных сред.

Шаровый вентиль — это современная, удобная и надежная конструкция, применяемая в разных видах трубопроводов

Содержание

• 1 Конструкция и применение
• 2 Виды, их преимущества и недостатки
• 3 Особенности устройства
• 4 Монтаж вентиля

Конструкция и применение

Шаровым называют вентиль (кран), затвор которого имеет сферическую поверхность. Его конструкция включает следующие элементы:

• корпус. Он может быть цельным (изготавливается с помощью сварки) или разборным. Вентили первого типа ремонту не подлежат. Разборные устройства ремонтопригодны. Но в сравнении с цельносварными шаровыми вентилями для воды они имеют больший вес, более сложную конструкцию и большую стоимость;
• шар. Выпускается данный элемент в двух исполнениях – плавающем и фиксированном. Его проходное отверстие может иметь сечение, меньшее или равное номинальному диаметру крана;
• подвижный шпиндель. С его помощью поворачивается запирающая деталь;
• съёмную ручку;
• торцевые фторопластовые кольца. Они обеспечивают уплотнение между корпусом и полированным шаром. Кольца из фторопласта характеризуются на порядок меньшим истиранием, чем резиновые уплотнители. Благодаря такому устройству вентиля водопроводного протечки жидкости практически исключены.

Внутри вентиля расположен металлический шар, который и отвечает за регулировку и перекрытие потока воды

В стальном шаровом затворе, расположенном в корпусе крана, имеется отверстие, ось которого ориентирована параллельно направлению потока.

Жёсткое крепление штока и шара формирует ось вращения, которая располагается перпендикулярно направлению движения воды. При совпадении осей отверстия в шаре и потока жидкости, кран откроется. Если же повернуть шток вентиля на 90 градусов, направление осей станет перпендикулярным друг другу. В результате этого действия поток перекроется.

Сфера применения и основные характеристики шарового водопроводного вентиля регламентируются ГОСТом 9702 87. Данное устройство используется в системах транспортировки жидкостей на промышленном и бытовом уровне. Устанавливаются такие устройства на любые — пластиковые, стальные, медные и прочие трубы.

Важно! Применять его как запорно-регулирующую арматуру допускается в системах, диаметр которых колеблется в диапазоне 10 ≤ D≤ 13 миллиметров при рабочем давлении, не превышающем отметку 2500 кг/см².

Высокая герметичность и минимальные гидравлические потери, фиксируемые при полностью открытом кране, позволяют использовать шаровые вентили для транспортировки пара, а также газов в жидком агрегатном состоянии. Из самых эффективных модификаций таких устройств, работающих с газовой средой, эксперты выделяют равнопроходные краны импортного или отечественного производства с номинальным диаметром до 50 миллиметров, оснащенных автоматом аварийного закрытия.

Виды, их преимущества и недостатки

Классификация вентилей для воды осуществляется по нескольким критериям, основным из которых является конструктивное исполнение.

Вентили бывают самой разной формы, что позволяет устанавливать их в разных частях водопроводной системы

На его основании эти детали подразделяются на:

• прямоточные;
• проходные;
• смесительные;
• угловые.

Сфера применения смесительных кранов – смешивание жидкостей, например, двух потоков воды различной температуры. Современная промышленность впускает также специальные виды вентилей, предназначенных для эксплуатации в нестандартных условиях. Таковыми могут быть очень высокие температуры или нетипичные рабочие среды.

Если же принимать во внимание выполняемые функции, то такие детали бывают:

• запорными;
• запорно-регулирующими;
• специального назначения.

Например, устройство водопроводного вентиля – американка позволяет успешно использовать его в качестве традиционного сгона с прямой и обратной резьбой, в конструкцию которого входит муфта с контргайкой.

Для промышленных трубопроводов выпускаются вентили особых размеров и типов

По пропускной способности шаровые (вентили подразделяются на полнопроходные, неполнопроходные и стандартные. Значение данного параметра вычисляется по формуле:

ТА=S_o/D_т ., где

TA – пропускная способность, Sо – сечение отверстия в шаре вентиля, Dт- диаметр трубы.

У стандартного устройства TA составляет 0,7-0,8, у неполнопроходного – 0,4…0,5, у полнопроходного TA колеблется в пределах от 0,9 до 1,0. Установка неполнопроходного вентиля для воды выполняется в трубопроводах с небольшим расходом рабочей среды. Изготавливаются такие детали из стали, чугуна, бронзы, латуни полиэтилена и даже из титана.

К достоинствам водопроводного шарового вентиля можно отнести:

• надёжность и долговечность;
• компактность конструкции;
• удобство управления;
• минимальные потери воды;
• отсутствие застойных зон и завихрений;
• высокая герметичность;
• минимальная степень износа при активной амортизации.

Перекрыть подачу носителя при помощи шарового крана можно одним коротким движением ручки

Недостатков очень немного. Один из них — если механизм выйдет из строя, отремонтировать его не удастся.

Производители не рекомендуют использовать шаровые вентили для регулировки потока воды, а только для полного открытия или перекрытия прохода.

Важно! Невыполнение данного условия вызовет быструю разгерметизацию устройства.

Особенности устройства

Шаровые краны открываются и закрываются поворотом ручки вправо-влево. В устройстве смесительного типа это может выполняться движением вверх-вниз. Такие конструкции не содержат множество движущихся поворотных деталей, что обеспечивает минимальный риск возникновения протечки.

В промышленном производстве с успехом используются фланцевые шаровые вентили. Они настолько надёжны, что могут устанавливаться на ответственном оборудовании, например, в нефтедобывающей отрасли. А муфтовый водопроводный шаровой кран применяется и в отопительной системе ЖКХ для транспортировки горячей воды. Но с одной оговоркой: в теплоносителе недопустимо наличие абразивных частиц.

Самая простая конструкция характерна бытовым шаровым кранам для холодной воды. Диаметр отверстия в шаре полнопроходного устройства должен быть примерно равен сечению трубы. Отопительные системы нуждаются в использовании специального приспособления для удаления из них воздуха. С этой целью устанавливаются так называемые краны Маевского, оснащённые клапаном. Ручка, вращающая шаровое устройство, в них бывает двойной («баттерфляй») либо имеет вид одинарного рычага.

На рынке также можно найти водопроводные шаровые вентили, с помощью которых монтируется бытовая техника типа посудомоечных машин. Их отвод оснащён фильтром. Такое техническое решение предотвращает попадание абразивных частиц внутрь дорогого импортного оборудования, рассчитанного на воду с высокой степенью очистки.

Вентили шарового типа устанавливают для перекрытия подачи воды в стиральные, посудомоечные машины, бойлеры

Нельзя обойти вниманием и современные водопроводные финские смесители. Их шаровоймеханизм обеспечивает регулировку силы напора и температуру воды одним простым движением. Удобство достигается за счёт более сложного внутреннего устройства. Хоть стоят они дороже, многие наши соотечественники отдают предпочтение именно им.

Монтаж вентиля

Правильная установка шарового вентиля обеспечит безопасную работу и продлит срок его службы. Процесс его монтажа ничем не отличается от установки резьбового фитинга. Однако здесь существуют свои нюансы. Опытные домашних дел мастера рекомендуют:

• выбрать удобное место для работы крана. Ничто не должно мешать поворотам рычага-ручки;
• при замене, сняв старый кран, очистите резьбу ото льна и попытайтесь накрутить новый. Часто встречается, что 2-3 витка просто сгнивают. Если это произошло, дорежьте резьбу;
• прежде, чем намотать лён, необходимо убедиться, что кран накручивается без него на 4-5 оборота. Приступать к монтажу вентиля можно только при выполнении данного условия;
• установку необходимо выполнять с учётом направления потока воды. Оно указано на корпусе этой детали.

Важно! Чтобы исключить протечки необходимо обеспечить, чтобы вентиль накручивался не меньше, чем на 4 витка.

В заключение необходимо отметить, что на современном рынке представлен широкий ассортимент водопроводных шаровых вентилей. Поэтому подобрать устройство, позволяющее оптимальным образом решить поставленную задачу, не составит никакой сложности.

8 типов водяных клапанов для домашней сантехники

istockphoto.com

Большинство водяных клапанов предназначено для полного или частичного ограничения потока воды по трубам. Водяные клапаны бывают разных стилей, в первую очередь в зависимости от того, где и как клапан будет использоваться. Это может быть простой клапан для крана, используемый для остановки потока воды через кран, или более сложный, например, дроссельный клапан, который специально разработан для использования на трубах большого диаметра, которые обычно не используются в жилых домах. строительство.

Поначалу может быть трудно отличить различные типы водяных клапанов, но, потратив время на изучение этих ключевых сантехнических приборов, вы сможете лучше понять назначение и конструкцию каждого типа.

1. Задвижка

homedepot.com

Задвижки – это одни из самых распространенных водяных клапанов, используемых в водопроводных сетях общего и бытового назначения. Как первый тип клапана, запатентованный в Америке еще в 1839 году, задвижки с тех пор используются в качестве главных запорных клапанов, запорных клапанов, клапанов баков горячей воды и т.д. Задвижки имеют внутренний затвор, который можно опустить, чтобы уменьшить или полностью остановить поток воды при медленном вращении его круглой рукоятки.

Эти типы водяных клапанов позволяют пользователям контролировать удельный расход воды вместо простого переключения между открытым и закрытым положениями. Благодаря контролируемому механизму открытия и закрытия задвижки идеально подходят для домов, в которых часто возникают проблемы с гидравлическим ударом. Однако следует отметить, что при значительном использовании шток и гайка клапана могут разболтаться, что приведет к утечкам. В качестве альтернативы, если клапан никогда не используется, он может заклинить и стать непригодным для использования.

Подходит для: Один из самых популярных типов водопроводных задвижек для бытовых нужд. Задвижки могут использоваться в качестве основных запорных клапанов, запорных клапанов, клапанов баков горячей воды и т. д.

Наша рекомендация: Задвижка THEWORKS 3/4 дюйма. Приобретите в The Home Depot за 12,99 долларов США .
Эта надежная задвижка изготовлена ​​из коррозионностойкой латуни и подходит для установки на 3/4-дюймовом водопроводе с 3/4-дюймовыми переходниками MIP.

2. Запорный клапан или запорный клапан

grainger.com

Шаровые клапаны не часто можно увидеть на широко используемых водопроводных линиях диаметром 1/2 или 3/4 дюйма, но они являются отличным вариантом для водопроводных линий диаметром 1 дюйм или больше. . Эти клапаны, как правило, больше, чем задвижки, из-за их громоздкой внутренней конструкции. Они имеют горизонтальную внутреннюю перегородку с отверстием, которое может быть частично или полностью перекрыто заглушкой, которая поднимается или опускается поворотом круглой рукоятки клапана.

Как и задвижки, запорные клапаны являются хорошим выбором, если пользователю требуется точное управление потоком воды. Поскольку вилку можно медленно опускать или поднимать, это также упрощает предотвращение гидравлического удара в домах, где обычно возникает эта повторяющаяся проблема.

Подходит для: Хорошей альтернативой запорным клапанам для крупных водопроводных сетей в жилых домах являются запорные клапаны, которые лучше всего использовать для уменьшения проблем с гидравлическим ударом.

Наша рекомендация: Проходной клапан Milwaukee Valve Class 125 — можно приобрести в Grainger за 100 долларов .
Прочная бронзовая конструкция этого 1-дюймового шарового клапана делает его отличным выбором для использования в крупных жилых системах отопления, вентиляции и кондиционирования воздуха.

3. Обратный клапан

homedepot.com

Хотя обратный клапан не похож на обычный клапан и может даже не иметь такой же способности останавливать поток поступающей воды, он не выполняет проверку клапан менее важен для водопроводной системы. Этот тип клапана специально разработан для того, чтобы вода могла течь через входную сторону клапана. Сила поступающей воды толкает шарнирный диск, гарантируя, что давление воды не будет снижено клапаном. Однако тот же шарнирный диск препятствует протеканию воды через клапан в обратном направлении, поскольку любое усилие, действующее на диск, просто толкает диск в закрытое положение.

Обратные клапаны регулярно используются для предотвращения обратного потока в водопроводной системе, что может привести к проблемам перекрестного загрязнения между различными сантехническими приборами и приборами. Обратный поток может возникнуть, когда давление в насосе, спринклерной системе или резервуаре для воды ниже, чем давление в основной системе водоснабжения. Установка обратного клапана может предотвратить эту проблему.

Подходит для: Используйте обратные клапаны для предотвращения обратного потока в насосах, устройствах безопасности, спринклерных системах и любой другой бытовой сантехнике, которая может подвергаться риску постоянного или периодического обратного потока.

Наша рекомендация: Обратный клапан SharkBite 1/2 дюйма — приобретите в The Home Depot за 16,47 долларов США .
Простой метод установки обратного клапана SharkBite позволяет даже начинающим домашним мастерам быстро установить обратный клапан на 1/2-дюймовые водопроводные трубы.

4. Шаровой кран

homedepot.com

Второй по распространенности кран, используемый в бытовых водопроводных системах, известен как шаровой кран. Эти клапаны, как правило, более надежны, чем задвижки, и не подвержены протечкам или заеданию, однако со временем они не обеспечивают такого же точного контроля над потоком воды, как задвижки.

Шаровые краны состоят из рычага, который можно повернуть всего на 90 градусов. Этот рычаг управляет полой полусферой внутри клапана. Когда рычаг находится на одной линии с клапаном, полусфера втягивается и обеспечивает полный поток воды через клапан. Когда рычаг расположен перпендикулярно клапану, полусфера полностью блокирует поток воды через клапан, и воду легко включать и выключать, но трудно контролировать поток.

Подходит для: Шаровые краны обычно используются в жилых домах, потому что они более надежны и удобны в использовании, чем задвижки.

Наша рекомендация: Шаровой кран Everbilt 3/4 дюйма – приобретите в The Home Depot за 13,70 долларов США .
Этот бессвинцовый шаровой кран из кованой латуни специально разработан для припайки к 3/4-дюймовым медным водопроводным линиям для надежного управления водопроводом.

5. Дроссельный клапан

grainger.com

Дроссельный клапан получил свое название от вращающегося диска внутри. Этот диск имеет толстый центр, который удерживает шток клапана, и тонкие плавники или крылья с обеих сторон, имитирующие основной вид бабочки. Когда рычаг управления поворачивается, он вращает диск и позволяет частично или полностью ограничить поток воды через клапан.

Эти клапаны обычно используются на водопроводных трубах диаметром 3 дюйма и более, поэтому их редко можно увидеть в сантехнике жилых домов. Размер и стиль этих клапанов также имеют более высокую цену, чем другие домашние клапаны.

Подходит для: Очень редко используемые в обычных жилых помещениях, дисковые затворы лучше всего подходят для коммерческого, институционального и промышленного водопровода из-за большого размера клапанов.

Наша рекомендация: Клапан-бабочка Milwaukee Valve с проушинами — приобретите в Grainger за 194,78 долларов США .
Предназначенный только для водопроводных линий диаметром 3 дюйма, этот чугунный дроссельный клапан является отличным вариантом для коммерческих механических и промышленных систем, таких как управление горячей и холодной водой для бытовых нужд.

6. Клапан сброса давления

homedepot.com

Клапан сброса давления — это еще одно сантехническое приспособление, называемое клапаном, который не работает так же, как обычный водяной клапан. Вместо того, чтобы ограничивать или предотвращать поток воды через систему, предохранительный клапан предназначен для защиты системы водоснабжения путем выпуска пара и горячей воды, если давление в системе становится слишком высоким.

Эти клапаны обычно используются в баках с горячей водой, чтобы предотвратить перегрев, разрыв и деформацию из-за избыточного давления. У них есть пружинный механизм внутри клапана, который реагирует на давление и сжимается, когда давление становится слишком высоким. Сжатие пружины открывает клапан для выпуска пара и воды, уменьшая или сбрасывая давление в системе.

Подходит для: Специально разработан для защиты водопроводной системы дома. Пользователи могут снизить давление внутри бака с горячей водой, установив предохранительный клапан.

Наша рекомендация: Клапан сброса давления Zurn 3/4 дюйма — приобретите в The Home Depot за 18,19 долларов США.
Этот 3/4-дюймовый латунный предохранительный клапан помогает предотвратить перегрев, разрыв или деформацию резервуара для горячей воды.

7. Запорный клапан подачи

homedepot.com

Специализированный тип клапана, запорные клапаны подачи иногда также называют впускными или выпускными клапанами подачи. Они сделаны специально для использования с сантехническими приборами, такими как туалеты, раковины, посудомоечные машины и стиральные машины. Кроме того, эти клапаны бывают различных типов, включая прямые, угловые, компрессионные и четвертьоборотные, поэтому пользователь может выбрать лучший запорный клапан подачи для текущей конфигурации водопровода.

Эти клапаны легко распознать на линии подачи воды в туалет, они используются для перекрытия потока воды к определенным сантехническим приборам и приборам. При использовании надежной запорной арматуры для изоляции сантехнических приборов и сантехники по всему дому намного проще производить ремонт и полное техническое обслуживание.

Подходит для: Обычно запорный клапан подачи находится на линии подачи туалета, холодильника, посудомоечной машины, раковины и стиральной машины.

Наша рекомендация: Угловой клапан BrassCraft 1/2 дюйма – можно приобрести в магазине Home Depot за 7,87 долл. США .
Управляйте подачей воды в бытовую сантехнику с помощью запорного клапана подачи воды размером 1/2 дюйма на 3/8 дюйма, расположенного под углом 90 градусов.

8. Клапан для крана

homedepot.com

Еще один тип специализированного клапана, краны для кранов бывают самых разных стилей, хотя каждый из них предназначен для управления потоком воды через кран, ванну или душ. Некоторые стили включают шаровые краны, картриджи, керамические диски и компрессионные клапаны.

• Шаровые краны представляют собой простые и надежные механизмы, которые либо включают, либо отключают воду, при этом мало места для управления потоком.
• Картриджные клапаны чаще всего используются в душевых для управления потоком воды путем поворота, чтобы открыть или закрыть проход к насадке для душа.
• Клапаны с керамическим диском состоят из двух керамических дисков, которые вращаются относительно друг друга. Когда отверстия в верхнем и нижнем диске совпадают, вода может проходить через клапан, но когда отверстия не совпадают, поток воды ограничивается или полностью прекращается.
• Компрессионные клапаны используют шток и плунжер для герметизации отверстия, известного как седло клапана.
• Шаровые клапаны являются хорошим примером компрессионного клапана.

Подходит для: Этот тип клапана обычно используется только для управления потоком воды в кране раковины, хотя его также можно использовать на водопроводных линиях бытовой техники.

Наша рекомендация: Клапан для ванны Moen с 2 рукоятками и 3 отверстиями.
Обновите клапаны смесителя на ванне с помощью этих римских клапанов смесителя для ванны с 2 ручками и 3 отверстиями, в которых используется медная труба диаметром 1/2 дюйма для соединения двух клапанов и выпускной линии смесителя.

Указанные здесь цены действительны на момент публикации 14 октября 2021 г.

Различные типы водяных клапанов

Будь то в коммерческом здании или в жилом доме, водяные клапаны играют важную роль в управлении потоком воды во всем доме. здание. Эти клапаны необходимы для регулирования потока или изменения подачи в здании; они также используются для отключения потока.

Промышленные клапаны могут быть различных конструкций и типов в зависимости от их функций; однако у всех этих типов есть одна общая черта — их способность контролировать расход воды в здании. Водяные клапаны имеют несложную конструкцию; их можно легко включать и выключать в зависимости от требований. Эти клапаны могут показаться маленькими, но их механизм очень мощный.

Что такое водяной клапан?

Источник: Unsplash

Тип арматуры, устанавливаемой на трубопроводе для регулирования расхода воды, называется водяным клапаном. Водяные задвижки устанавливаются на трубопроводах с целью поддержания потока воды или его временного прекращения. Есть разные типы регулирующей арматуры для промышленного и бытового использования; их размер и дизайн различаются, как и их назначение.

Клапаны для жилых домов — это наиболее распространенные клапаны, устанавливаемые для циркуляции и регулирования расхода воды по всему зданию. С другой стороны, в промышленных условиях клапан обеспечивает различные устройства , . Он регулирует поток различных жидкостей и газов.

Водяные клапаны играют еще одну важную роль как в коммерческих, так и в жилых помещениях; они препятствуют обратному течению и, в то же время, помогают регулировать напор подачи воды.

Типы водяных клапанов в зависимости от их конструкции

Существует различных типов водяных клапанов , которые различаются по конструкции и характеристикам. Каждый из этих клапанов сконструирован по-разному и имеет разные механизмы для работы с линиями подачи с избыточным или низким давлением. Основываясь на типах водяных клапанов и их функциях , они используются в жилых и коммерческих помещениях.

Вот наиболее распространенные типы водяных клапанов , с которым наверняка сталкивался каждый.

I

Промышленный шаровой кран Источник: Dombor

Название шарового крана происходит от шара, вращающегося для управления потоком воды. Этот вращающийся шар расположен в центре водяного клапана и вращается под углом 90°. Теперь вопрос в том, как вращается шарик внутри клапана? Это автоматически? На самом деле шарик внутри клапана вращается с помощью металлической ручки, закрепленной сверху.

Краны шаровые для водоснабжения идеально подходят как для коммерческих, так и для жилых помещений; они наиболее важны для условий, где всегда существует аварийная ситуация для немедленного отключения подачи воды. Мощный механизм плавающего шарового крана может мгновенно предотвратить поток воды, перекрыв проход. Лучшая часть промышленного шарового крана заключается в том, что у них нет жалоб на какие-либо неисправности или утечки; они очень эффективно контролируют поток воды.

Задвижка

Как следует из названия, задвижки имеют уникальную конструкцию и включают в себя крошечные клиновидные металлические задвижки, мгновенно останавливающие поток воды. Этот клапан также признан обычным запорным клапаном, идеально подходящим для мест, требующих внезапного отключения потока воды. Точно так же, как металлические ворота останавливают или выпускают поток воды в плотине, эти крошечные металлические ворота в клапане выполняют аналогичную функцию.

Теперь остается вопрос, насколько надежен механизм задвижка ? Он застревает? Ответ — нет; задвижки очень мощные и эффективные; они никак не влияют на напор потока воды и управляются внешней ручкой, которая вращается по часовой стрелке. Есть одна вещь, о которой нужно позаботиться; задвижки идеально подходят для мест с прямым потоком воды, а слишком большое количество изгибов может привести к заклиниванию механизма. Задвижка для подачи воды идеально подходит для мест, где требуются большие линии подачи.

Шаровой клапан

Название шарового клапана происходит от формы корпуса клапана, напоминающей шар или шар. Эти клапаны одинаково эффективно регулируют поток воды и управляются с помощью маховика или вращающейся ручки. Шаровые клапаны могут использоваться для управления потоком как газа, так и жидкости. Их также иногда называют дроссельными клапанами, потому что они позволяют дросселировать поток и поддерживают идеальное для бытовых кранов давление воды. Шаровые краны чаще всего используются в бытовых водопроводах, но это не означает, что они не подходят для промышленного использования.

Дроссельный клапан

Дроссельный клапан, который внешне сильно отличается от обычных водяных клапанов, может использоваться для остановки и регулирования потока воды. Эти клапаны включают вращающийся диск, который помогает поддерживать поток жидкости. Именно дисковые затворы идеально подходят для управления потоком жидкости; они не так полезны для газов. Также такой тип клапана не подходит для линий подачи высокого давления, таких как стремительный поток из основной линии подачи. Это связано с тем, что это повредит вращающийся диск внутри клапана. Производитель дисковых затворов уделяет большое внимание созданию вращающегося диска, поскольку от него во многом зависит весь механизм.

Мембранный клапан для воды

Мембранные клапаны могут управлять потоком всех типов жидкостей, даже агрессивных и требующих низкого давления для поддержания потока. Водяные мембранные клапаны в основном используются для дросселирования и известны своей двунаправленной конструкцией. Название этого типа клапана настолько интересно, потому что внутренняя часть этих клапанов содержит тонкий слой, который можно назвать тонкой мембраной, которая используется для открытия и закрытия потока. Этими клапанами можно управлять как автоматически, так и вручную. Они очень безопасны, просты в эксплуатации, а также герметичны.

Пробковый клапан

Название пробкового клапана происходит от конусообразной пробки, установленной внутри клапана, которая позволяет остановить или продолжить поток воды. Пробковые клапаны имеют цилиндрическую форму и просты в эксплуатации. Их можно использовать с несколькими портами для одновременного направления потока воды в несколько каналов. Пробковые клапаны можно использовать только для управления потоком жидкости; они плохо сочетаются с газами. Специалисты предполагают, что пробковые краны могут стать отличной заменой шаровым кранам.

Обратный клапан

Один из этих типов клапанов может управлять направлением потока только в одном направлении; следовательно, обратные клапаны признаны однонаправленными клапанами. Обратные клапаны являются наиболее удобным решением для тех, кто хочет избавиться от обратных потоков. Они могут быть одинаково эффективны как в коммерческих помещениях, так и в домашних хозяйствах. Одним из существенных качеств обратного клапана является его способность предотвращать попадание дренажных или сточных вод в систему подачи чистой воды; отсутствует риск обратного потока при неравномерном напоре воды. Обратные клапаны чаще всего используются в домах, в которых для циркуляции воды используются водоотливные насосы.

Материалы, используемые при изготовлении водяных клапанов

Производители водяных клапанов заботятся о многих вещах при производстве высококачественных водяных клапанов. В процессе производства особое значение придается используемым материалам, поскольку от них зависит множество факторов. Надежные производители и поставщики водяных клапанов знают, какой большой риск связан с подачей воды под высоким давлением или подачей любой другой формы жидкости или газа. Другими словами, многие факторы риска зависят от этих клапанов; поэтому они сделаны с осторожностью, экологически чистые материалы.

В основном все известные производители водяных клапанов используют высококачественную нержавеющую сталь, литейную сталь или чугун, ковкий чугун, латунь или бронзу или другие уникальные материалы, такие как легированная сталь. Эти материалы доказали свою долговечность, не вызывают коррозии и безопасны для установки в трубопроводах с достаточным запасом.

Такие материалы, как нержавеющая сталь, гарантируют отсутствие образования ржавчины ни на корпусе, ни на внутренних деталях, таких как заслонки или шары. Другие сплавы, такие как чугун, литая сталь или ковкий чугун, одинаково эффективны, нереактивны и не вызывают коррозии.

Водяные клапаны изготавливаются не только из металлов и сплавов, но и из высококачественного пластика. Когда вы сталкиваетесь с водяным клапаном из пластика, он должен быть изготовлен из материалов хорошего качества, таких как полиэтилен, полипропилен, хлорированный ПВХ, ацеталевые полимеры, поливинилхлорид и многие другие.

Компоненты водяного клапана

Источник: Unsplash

Водяной клапан может показаться небольшим механическим инструментом, которым можно управлять автоматически или вручную, но глубоко внутри этот инструмент состоит из множества жизненно важных компонентов. Обычно все водяные клапаны состоят из следующих компонентов:

• Корпус- Под корпусом понимается вся внешняя конструкция водяного клапана. Как человеческое тело состоит из множества органов и частей внутри и снаружи, так и клапан.
• Крышка- Неотъемлемая часть, поддерживающая и закрывающая открывающуюся часть кузова. Крышки также соединяются и обеспечивают поддержку многих внутренних частей водяных клапанов, включая приводы, штоки или диски.
• Ручки- Это та часть, с помощью которой вы вручную управляете клапаном. Ручка соединена с цельными внутренними частями, такими как плоские задвижки или шары, которые останавливают или открывают поток.
• Диски- Это неотъемлемая внутренняя часть клапанов, помогающая контролировать поток. Механизм клапанов во многом зависит от дисков, например, когда диск закрыт, это означает, что поток испытывает полное давление.
• Маховики- Клапаны без рукоятки имеют маховик, которым можно управлять вручную. Маховики мощные и могут остановить функцию клапана и поток воды одновременно и наоборот.
• Седло и шток- Известно, что седло обеспечивает поверхность диска внутри клапана. С другой стороны, движение диска полностью зависит от штока. Шток поддерживает диск, открывая или закрывая поток.
• Приводы- Еще одна важная часть, которая позволяет механизму клапана открывать и закрывать поток, приводы являются регулируемыми и используются в полностью автоматических или полуавтоматических системах.
• Набивка- Можно сказать, что набивка является деталью, отвечающей за сохранность штока клапана. Это помогает предотвратить повреждения и утечки.

Применение промышленных клапанов, используемых в воде

Источник: Unsplash

Иногда клапаны для промышленной воды или клапаны, используемые в домашних хозяйствах, могут служить той же цели; разница заключается в механизме и объеме подачи. Водяные клапаны десятилетиями использовались в промышленных условиях и служили различным целям. Клапаны промышленной воды работают с потоками экстремальных температур и отвечают за безопасность всех линий подачи; они предотвращают утечки и повреждения.

Водяные клапаны могут использоваться в：

В промышленных условиях различные типы водопроводных клапанов могут использоваться для различных целей. Обычно они используются в этих четырех типах сантехнических сценариев.

Используется в системе охлажденной воды

При работе с системой охлажденной воды, такой как система HVAC, используются только определенные типы водопроводной воды с соответствующими механизмами. Обычно глобус, ворота или дисковый затвор с металлическим седлом — наиболее распространенный тип клапанов, используемых в системах с охлажденной водой. Теперь возникает вопрос, почему в системе охлаждённой воды используются только эти типы клапанов? Обычно выбирают только те клапаны, которые позволяют выполнять функции дросселирования и могут иметь дело с термодинамикой.

Поскольку в системах с охлажденной водой температура воды или любой другой жидкости может быть очень низкой, клапаны этих конкретных типов обеспечивают равномерное давление, отсутствие утечек или повреждений и безопасность. Особенно в промышленных условиях безопасность играет жизненно важную роль, и эти маленькие клапаны несут огромную ответственность за предотвращение любых неисправностей систем водоснабжения.

Система горячего водоснабжения

В системах горячего водоснабжения можно использовать множество различных типов водяных клапанов. Обычно в промышленных условиях вы сталкиваетесь с шаровыми кранами, паровыми шаровыми кранами, дроссельными и задвижками, различными типами обратных клапанов для водоснабжения, промышленными пластиковыми клапанами и многими другими типами клапанов сброса давления.

В промышленных условиях температура воды может быть очень высокой; в результате многие обязанности по обеспечению безопасности ложатся на клапаны. Они отвечают за сброс и поддержание давления, а также закрытие или открытие подачи воды. Если не управлять клапанами регулирования давления, трубопроводы могут быть повреждены или, что еще хуже, лопнуть, что приведет к массовой аварии.

Система сточных вод

Промышленные отходы часто имеют экстремальные температуры, и в трубопроводах сточных вод используются специальные клапаны для работы с высоким давлением и температурой. Наиболее распространенными водяными клапанами, используемыми в системах сточных вод, являются пробковые клапаны, поворотные затворы и шаровые или задвижки.

Для систем сточных вод в основном однонаправленные клапаны оказались наиболее эффективными, поскольку они предотвращают нежелательные обратные потоки. Вот почему пробковые клапаны наиболее распространены в таких системах, чтобы поддерживать однонаправленный поток давления и закрывать систему, когда это необходимо.

Промышленность ненавидит ненужное обслуживание, потому что оно не только отнимает много времени, но и дорого стоит. Пробковые клапаны обеспечивают соблюдение стандартов безопасности систем сточных вод и безопасное выполнение операций.

Система распределения воды

Неотъемлемую роль в системе распределения воды играют водяные клапаны. Без этих клапанов невозможно регулировать поток воды, перекрывать, направлять или изменять его и даже предотвращать противотоки. В системе распределения воды в основном используются клапаны из металла, такого как нержавеющая сталь или латунь, медь и другие подобные материалы.

Наиболее распространенными типами водяных клапанов, используемых в системах распределения воды, являются водяной шаровой клапан , задвижки и запорные клапаны, высокопроизводительный дроссельный клапан и игольчатые клапаны, а также пробковые клапаны. Все эти клапаны идеально спроектированы для использования в больших системах распределения воды.

Как выбрать правильные типы клапанов для воды?

Поскольку у каждого клапана для водопровода типа есть свои плюсы и минусы, выбор правильного клапана становится очень сложной задачей. Различные водяные клапаны имеют разные механизмы и служат по-разному. Поэтому не будет никаких сожалений, учитывая эти важные факторы, делая окончательный выбор. При выборе водяного клапана для промышленной установки необходимо учитывать следующие факторы:

Определение цели

цель. Будут ли клапаны использоваться в системах распределения воды, системах сточных вод, системах горячего водоснабжения или охлаждения. Когда вы разобрались с целью, становится легче выбрать подходящую.

Используемые материалы

Наиболее важным фактором, который следует учитывать при выборе водяного клапана, являются материалы, используемые при его изготовлении. Во многих случаях клапаны используются в системах, которые работают с жидкостями при экстремальных температурах, и для этого очень важно заботиться о материалах, используемых в клапанах. В противном случае клапаны могут либо повредиться, либо вступить в реакцию с жидкостями, либо подвергнуться коррозии. Эксперты предполагают, что клапаны из нержавеющей стали, латуни, меди и алюминия более безопасны, чем любые другие материалы.

Размер клапанов

В зависимости от размера вашей системы подачи необходимо определить размер клапана. Если подача и давление огромны, маленький водяной клапан будет неэффективен в регулировании потока. Для больших систем вам нужны более мощные и большие клапаны.

Требуемый вид технического обслуживания

Обычно каждый тип клапана предъявляет различные требования к техническому обслуживанию; некоторые клапаны не требуют большого обслуживания, в то время как другие требуют много. Техническое обслуживание является одним из тех ключевых факторов, которые владельцы фабрик должны учитывать, чтобы поддерживать безопасные условия труда для своих работников.

Температурные условия

Поскольку трубопроводы в промышленности проходят через жидкости с экстремальными температурными условиями, вам необходимо убедиться, что клапаны способны выдерживать такие температуры. Для экстремальных температур и давлений специально разработанные клапаны, такие как поворотные затворы, могут работать в таких экстремальных условиях.

Производитель профессиональных водяных клапанов – Домбор

Домбор

Поиск надежного производителя водяных клапанов может быть очень сложной задачей, но как только вы его найдете, более половины ваших проблем будут решены. Надежный китайский производитель и поставщик клапанов, такой как Dombor, позаботится о требованиях всех типов мест, будь то жилые или промышленные. От помощи домохозяйствам в обеспечении более безопасной линии водоснабжения до обеспечения безопасности промышленных линий водоснабжения, Домбор известен своими передовыми технологиями, используемыми в производстве, сознанием качества и сверхбыстрыми поставками.

Компания «Домбор» является ведущим производителем и поставщиком приводной арматуры, промышленных шаровых кранов, дроссельных и обратных клапанов, задвижек и других типов промышленной арматуры. Уже более 20 лет компания использует самые современные технологии для производства широкого ассортимента промышленной арматуры бескомпромиссного качества. Промышленные клапаны Dombor изготавливаются в соответствии с потребностями клиентов и предлагаются по оптовым ценам при покупке оптом.

Когда дело доходит до тщательной проверки, Домбор проверяет каждый из своих материалов, используемых в производстве, от сырья до готовой продукции. Эти тщательные проверки гарантируют, что ни один клиент никогда не получит дефектный продукт. Является ли ваше требование водяной поворотный обратный клапан или обычный шаровой кран, или задвижка по индивидуальному заказу, компания уделяет большое внимание настройке и проверке промышленных клапанов для клиентов.

Заключительные слова

Независимо от того, требуется ли промышленное использование, где жидкости и газы высокой или очень низкой температуры должны проходить по трубопроводам, или домохозяйства, где краны обеспечивают круглосуточную подачу воды под высоким давлением, водяные клапаны крайне необходим для каждого места с трубопроводной системой.
