Виды свай для фундамента: Виды свай — классификация по назначению, материалу и методу погружения для фундамента

какие бывают и классификация фундаментов

Строительство дома на сваях

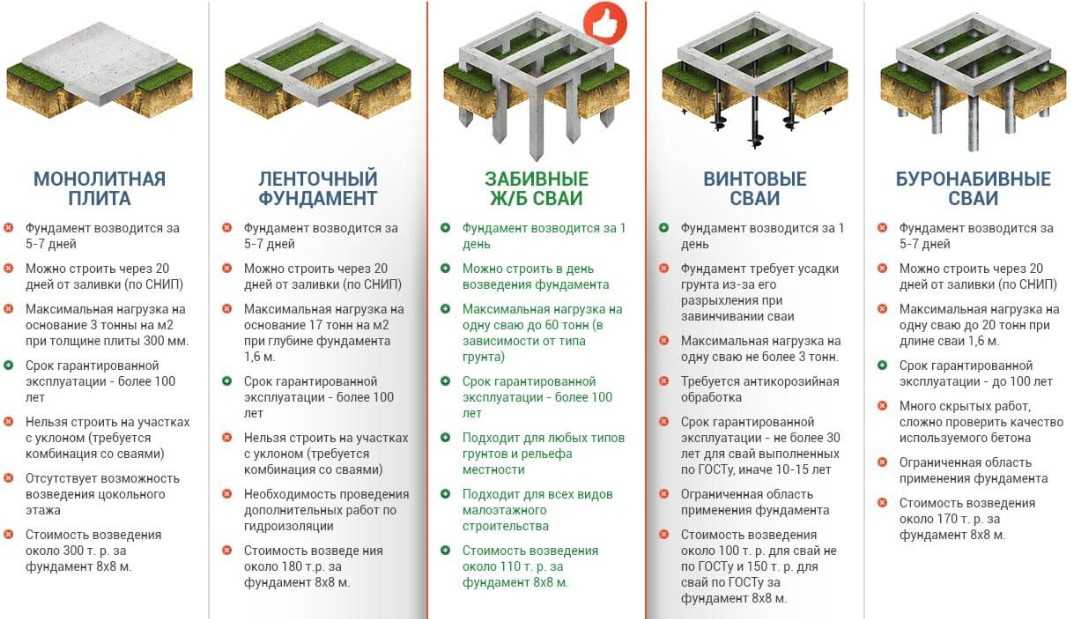

Виды свайных фундаментов могут различаться в зависимости от особенностей ландшафта, грунта и самого сооружения. Но в любом случае, данный тип опорных сооружений существенно снижает затраты на строительство по сравнению с применением заливных фундаментов, уходящих под поверхность земли. Во многих случаях различные типы свай являются единственным решением в строительстве сооружений при сложных условиях. Свайные конструкции имеют свои преимущества некоторые недостатки, потому в проектировании учитываются даже малейшие нюансы их сооружения.

Содержание

• Основные типы свайных конструкций
• Составляющие свайного фундамента
• Классификация по типу материала
  • Деревянные
  • Железобетонные
  • Металлические
• Классификация по способу заглубления в грунт
• Разделение свай по условию изготовления
  • Набивные сваи
• Применение фигурных свай различного типа

Основные типы свайных конструкций

Типы свайных фундаментов различаются по видам свай и ростверк. Но основной принцип применения данного типа фундамента заключается в том, что опора сооружения получает сцепление с грунтом за счет наличия вертикально расположенных в нем элементов конструкции, то есть – свай.

По типу работы фундаменты разделяют на следующие типы:

1. Стоечные сваи. Их задача заключается в принятии на себя основной нагрузки от веса всего сооружения. Такие сваи передают вес конструкции на грунт. Это – наиболее распространенный тип свай, их материал и конструкция предполагает максимальную прочность, надежность и долговечность, так как на них приходится около 85 % всей массы здания. Данный тип фундамента практически не дает осадки и способен выдерживать значительные нагрузки на протяжении длительного периода.
2. Висячие сваи. Они, как правило, имеют рельефную поверхность в сочетании с увеличенной боковой площадью. По принципу действия их можно сравнить с забитым в прочное основание гвоздем. Яркий пример данного типа фундамента можно привести при помощи винтовых свай.
   Их применение становится целесообразным в тех случаях, когда прочный грунт залегает в поверхности на значительную глубину, то висячие смогут выполнять свою функцию без погружения в грунт на большое расстояние.

Устройство фундамента на сваях

Свая – это стержень, на котором впоследствии будет держаться фундамент. Она может погружаться в землю в готовом виде, либо изготавливаться непосредственно в грунте. Основное назначение элемента – передача нагрузки на грунт как посредством бокового трения, так и через нижний торец.

Составляющие свайного фундамента

Свайный фундамент состоит из нескольких составляющих. Его конструкция может изменяться в зависимости от типа применяемых материалов и других факторов, но в целом выглядит следующим образом:

• сваи, погруженные в землю;
• в верхней части они соединяются ростверком, который может состоять из балок или плит и находиться над уровнем грунта.

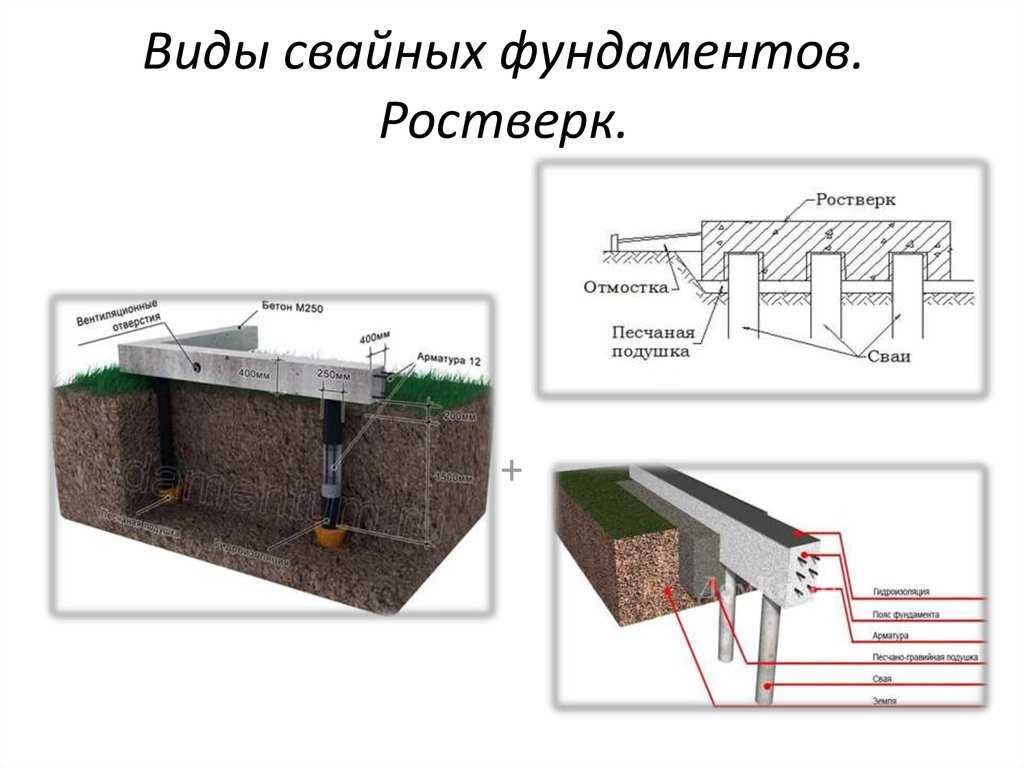

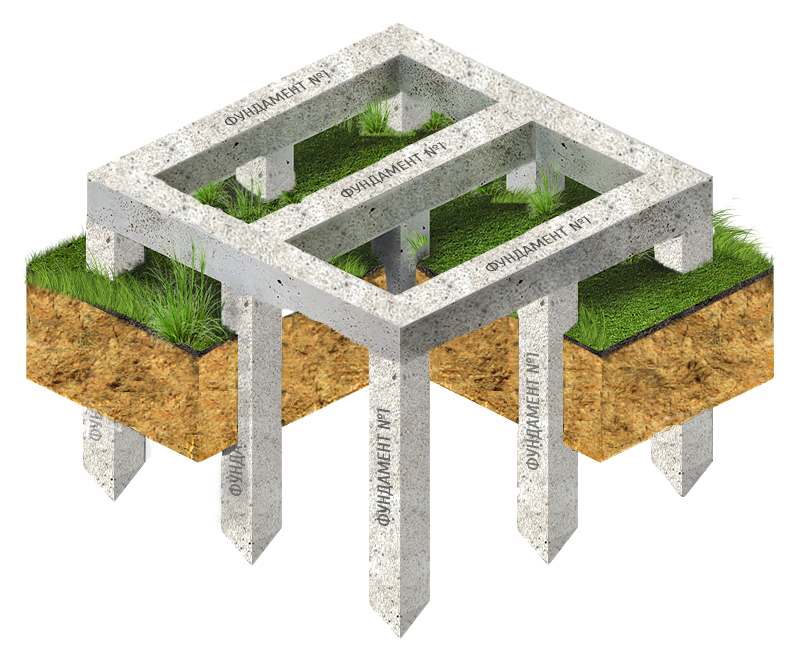

Как выглядит ростверк на сваях

Виды ростверков свайных фундаментов: сборные, монолитные, монолитно-сборные. В случаях, когда голова сваи является ее продолжением и соединяется с другими колонами, в изготовлении ростверка необходимость отпадает.

Во всех типах фундаментов ростверк служим для равномерной передачи нагрузки от здания к сваям, а от них – на грунт.

Классификация по типу материала

Чтобы определить, какие бывают сваи, следует более подробно рассмотреть их классификацию по типу материала. От его выбора будет зависеть долговечность, надежность, устойчивость к внешним раздражителям возводимого фундамента.

Деревянные

Изделия изготавливаются преимущественно из следующих пород древесины:

• сосна, ель;
• дуб;
• кедр;
• лиственница или пихта.

Сваи из дерева бывают цельными и сращенными по длине, во втором случае бревна соединяются с помощью металлических накладок.

При меньшей цене изделий из дерева важно учитывать, что они способны выдержать меньшую нагрузку по сравнению с железобетонными или железными аналогами. Чаще всего деревянные сваи применяются при сооружении временных конструкций.

Железобетонные

Данная разновидность свай имеет наиболее распространенное применение. Они могут быть как монолитными, так сборными.

Монолитные конструкции имеют разное сечение: круглое, квадратное, прямоугольное. Параметры сечения – от 20Хдо до 40Х40. Конец, погружаемый в грунт, имеет пирамидальную форму. При забивке фундамента он дополнительно защищается стальным башмаком. Монолитная конструкция почти всегда укрепляется посредством внутреннего продольного армирования. Для увеличения прочности сваи она может иметь поперечное армирование из низкоуглеродистой проволоки.

Наиболее распространенный вид железобетонных свай

Сваи сборной конструкции собираются из трубчатых железобетонных элементов. Сборка осуществляется заранее на производстве или непосредственно на месте строительства.

Забивка железобетонных свай может осуществляться при помощи копров, передвижных кранов и прочего специализированного оборудования. Широкое распространение получила менее затратная технология вибропогружения.

При забивке свай их верхняя поверхность защищается тройным слоем металлической сетки с шагом от 5 см. Данная мера предотвращает разрушение железобетонного изделия в процессе передачи нагрузки от молота.

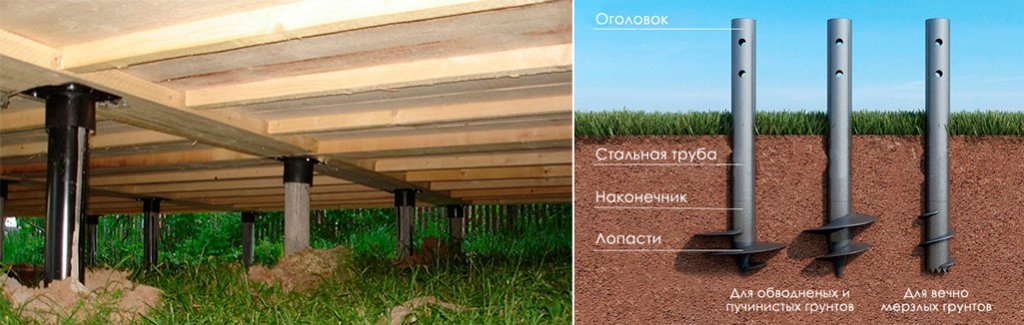

Металлические

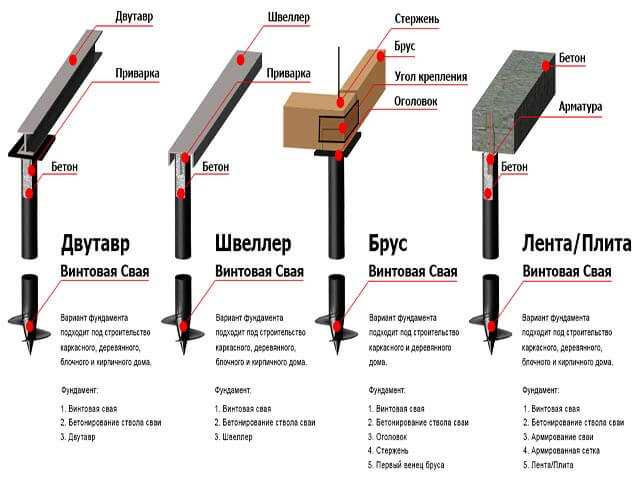

Основное преимущество металлических или винтовых свай заключается в возможности точечного создания несущей способности в местах, где применение железобетонных технологий либо невозможно по причине трудного доступа, либо является слишком дорогим. На сегодняшний день в гражданском строительстве данный вид опор применяется все чаще.

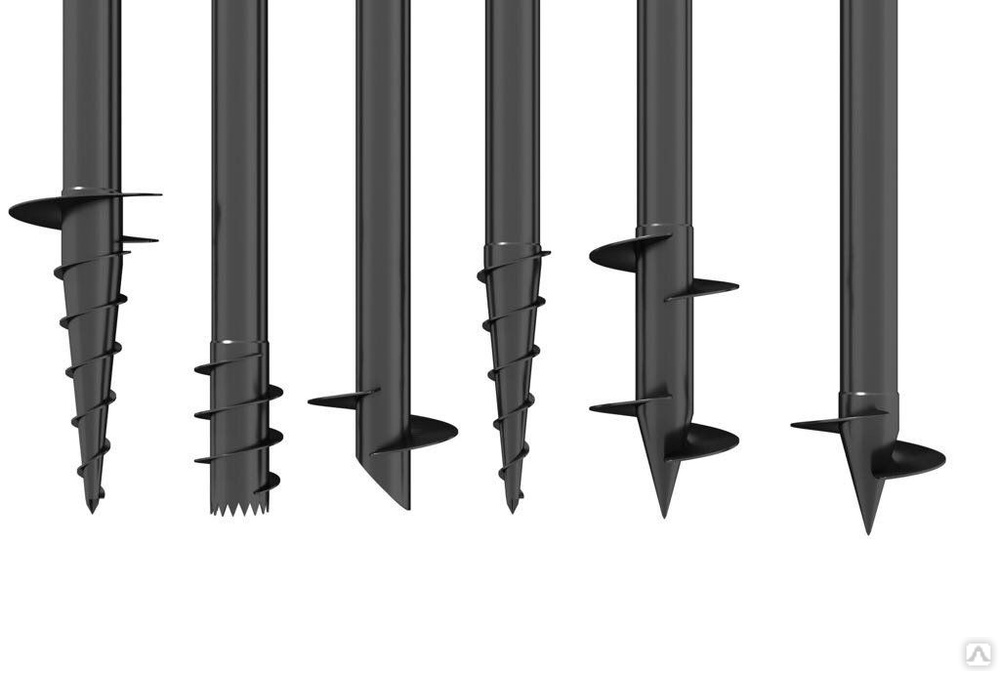

Изделия изготавливаются из цельнолитых труб, с одной стороны сведенных к конусу. Около наконечника к трубе приваривается реборда из листового металла. Существуют следующие виды винтовых свай:

• сварные;
• с литыми наконечниками;
• геошурупы.

Применение металлических свай

Применение металлических свай целесообразно в строительстве фундамента на сложном грунте. С их помощью можно значительно сэкономить бюджет, при этом достигается максимальное качество и прочность конструкции. Сроки возведения фундамента и шум сокращаются в 2 раза по сравнению с железобетонными аналогами.

Классификация по способу заглубления в грунт

Способ погружения сваи зависит от вида изделия, материала, из которого оно изготовлено и некоторых других факторов, например – тип грунта и уровень грунтовых вод. Для облегчения возведения свайного фундамента в песчаных и гравелистых грунтах может применяться технология подмывания, а для пылевато-глинистых грунтов – бурение скважин и электроосмос. Но чаще всего используются следующие способы погружения:

• забивной способ реализуется с применением свайных молотов;
• погружение вибрированием осуществляется в условиях влажных песков;
• вдавливание в грунт, применяется в случаях, когда недопустимо динамическое воздействие на грунт;
• винтовые металлические си заглубляются в грунт посредством ввинчивания.
  Данная технология является целесообразной в слабых грунтах.

Разделение свай по условию изготовления

Существует две основные классификации свай по условию их изготовления: производимые на производстве и в грунте. Если в первом случае изделие погружается в землю в готовом виде, то во втором изготавливается непосредственно на месте строительства. Такие изделия называют буронабивными или набивными.

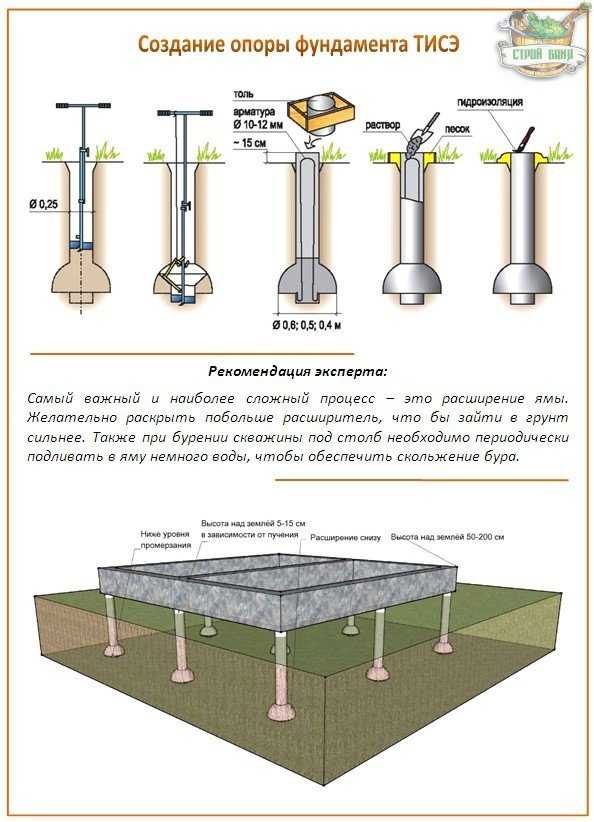

Набивные сваи

Первым этапом монтажа таких свай является бурение скважины до определенной отметки. Впоследствии в ней набивается бетон или железобетонная конструкция. Часто в нижней части скважины путем бурения грунта либо распирания путем усиленной трамбовки бетона делается расширение. В результате свая будет иметь расширенную пяту.

Изготовление железобетонных свай в грунте

Следующим этапом является укрепление ложа. Для этого на дно скважины засыпается и трамбуется щебень или шлак для укрепления будущей сваи.

Максимальные параметры буронабивного изделия – до 0,5 м. в ширину и до 50 м. в глубину.

Затем в скважину устанавливается обсадная труба, которая впоследствии будет выполнять функцию фундамента. Если конструкция сваи предполагает дополнительное укрепление, в обсадную трубу устанавливается каркас из арматуры. Труба имеет теряемый башмак, который в процессе утрамбовки бетона образовывает расширенную пяту.

В трубу заливается бетонная смесь, после чего производится утрамбовка материала. Оно выполняется путем удара молота по трубе либо по технологии виброштампования. Второй метод является более экономичным и на сегодняшний день применяется все чаще.

Применение фигурных свай различного типа

В особенно сложных условиях, например – при сильном промерзании грунта или чрезмерной нагрузке на почву, рекомендуется применение свай с различными формами. Они могут быть как изготавливаемыми в грунте, так и забивными.

Различают следующие виды изделий:

• пирамидальные;
• трапецеидальные;
• ромбовидные;
• с уширенной пятой.

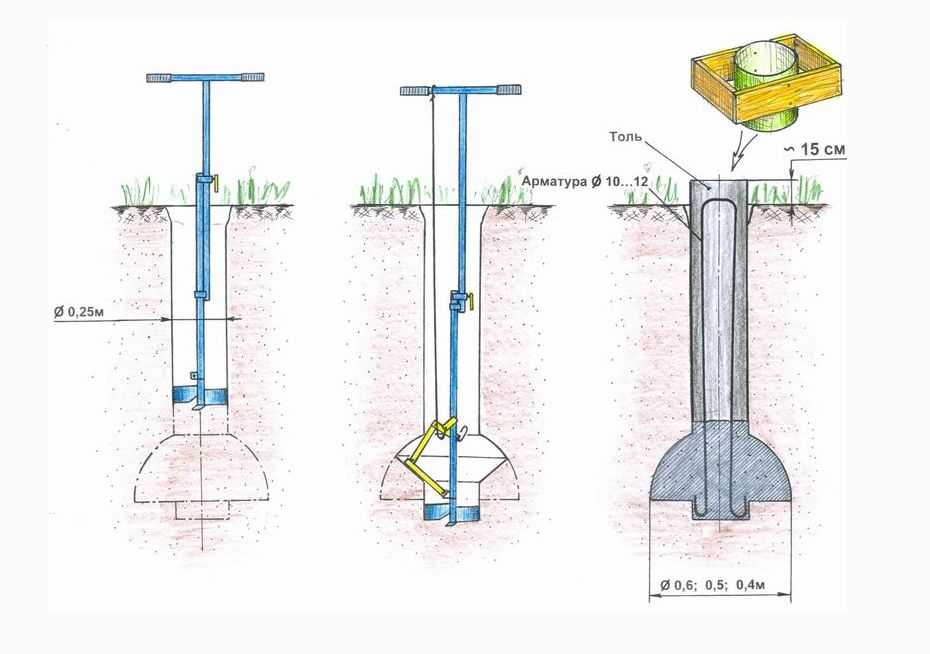

Вид свай с уширенной пятой

Все эти виды свай используются только в качестве висячих стоек, так как позволяют в полной мере использовать опорную способность грунта. Первые три вида изделий применяются в условиях сильного промерзания грунта для минимизации касательных сил при его пучении.

Сваи с уширенной пятой применяются в слабых грунтах, под которыми пролегают более плотные слои. Такие изделия используются в качестве стоек и могут обеспечить прочность и надежность фундамента даже на нестабильных грунтах.

Виды свайных фундаментов и классификация свай

Использование свай позволяет возводить здания даже в особо сложных условиях: при слабых поверхностных слоях почвы, при высоком уровне грунтовых вод, если климат в данной местности очень суровый, а также в случаях, когда рельеф усложняет задачу строительства. Посредством использования свай можно достичь более твердых слоев грунта, что сведет к минимуму негативное воздействие вышеперечисленных факторов риска для увеличения надежности и долговечности постройки. Различные виды свайных фундаментов и классификация свай помогут сориентироваться в выборе основания под постройку.

Использование свай позволяет возводить здания даже в особо сложных условиях: при слабых поверхностных слоях почвы, при высоком уровне грунтовых вод, если климат в данной местности очень суровый, а также в случаях, когда рельеф усложняет задачу строительства. Посредством использования свай можно достичь более твердых слоев грунта, что сведет к минимуму негативное воздействие вышеперечисленных факторов риска для увеличения надежности и долговечности постройки. Различные виды свайных фундаментов и классификация свай помогут сориентироваться в выборе основания под постройку.



Существующие разновидности свай

Опоры под здание делятся на разные типы по определенным параметрам. Так, в зависимости от способа погружения различают:

• забивные — при этом в качестве материала может использоваться металл и дерево, а в дополнение к этому еще и железобетон. Такие сваи вбиваются в почву посредством специального оборудования (молоты, вибровдавливатели и погружатели), поэтому нет необходимости извлекать грунт на поверхность;

• железобетонные сваи-оболочки, которые создаются при условии удаления излишков почвы, после чего полости заполняются бетонной смесью;

• набивные обустраиваются посредством обжатия грунта, а затем в полости укладывается бетон;

• винтовые сваи заглубляются в почву с помощью кабестана;

• буровые — получаются посредством бурения скважин, а затем заполняются бетонной смесью.

Существует также подразделение опор на типы, основанное на несущих нагрузках:

• сваи-стойки — передают на грунт полностью все напряжение, получаемое от постройки;
• так называемые «висячие», при этом нагрузка на почву оказывается боковыми гранями свай.

Помимо общей классификации существует также несколько разновидностей забивных железобетонных опор, которые отличаются формой сечения:

• квадратные;
• прямоугольные;
• тавровые;
• двутавровые;
• круглые полые;
• квадратные с круглой полостью.

Разнится также способ армирования свай и конфигурация исполнения. Так, можно создать цельную конструкцию опоры или составную из отдельных элементов. Существуют также сваи с различным окончанием: заостренной формы, с расширенной подошвой, с закрытой или открытой полостью, расположенной с нижней стороны опоры. Преимуществом остроконечных свай можно назвать более быстрое и легкое вбивание в почву, а расширение подошвы опоры не позволит поддаться силам, действующим на разрыв в холодное время года, так как при этом велика вероятность частичного выталкивания столбов.

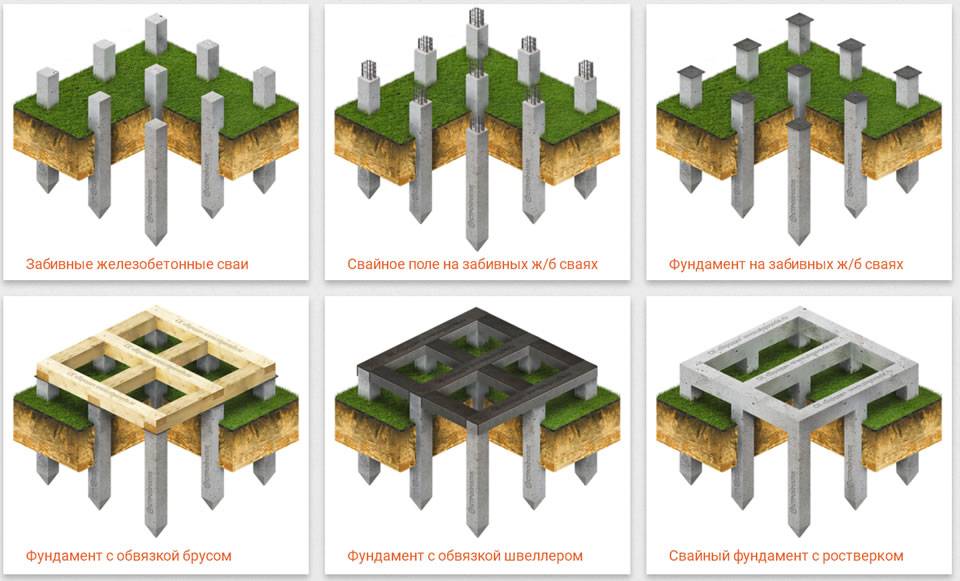

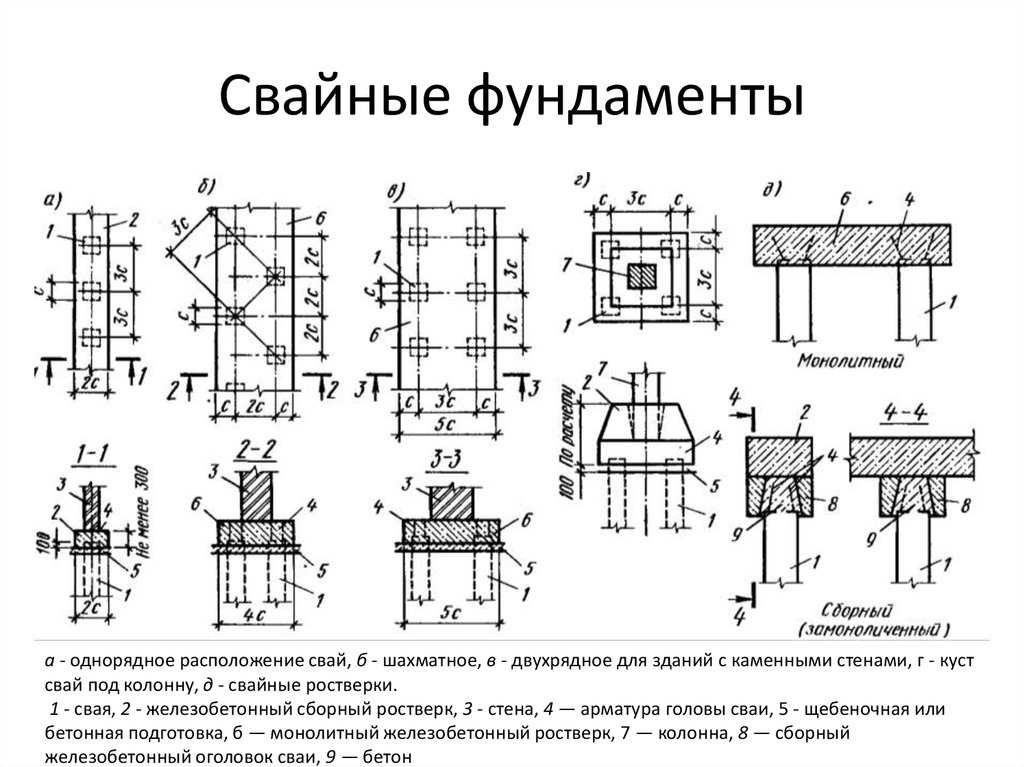

Виды фундаментов на сваях

В зависимости от того, какое количество опор будет задействовано при строительстве, от степени тяжести объекта, а также от конфигурации самого здания, различают несколько видов свайных основ под постройку:

1. Одиночные сваи — используются в случаях, когда необходимо передать нагрузку от элемента малой площади основания, например, если в проекте дома имеются колонны. Нередко используется вариант, когда непосредственно сама свая и является колонной.

2. Ленточный свайный фундамент применяется, когда планируется возвести протяженную конструкцию или установить опоры по периметру дома.

3. Свайные «кусты» — при этом нагрузку принимают на себя несколько опор, сконцентрированных под одним из элементов объекта, например, под той же колонной.

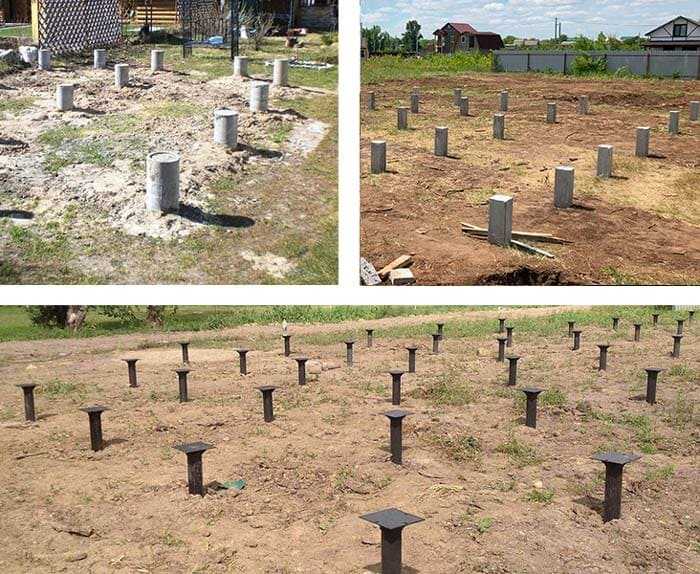

4. Свайное «поле» — такой проект подразумевает системное расположение опор по всей площади основания объекта. Обычно такое решение используется в случаях, когда здание планируется крупногабаритным и тяжелым.

Перечисленные виды свайных фундаментов и большинство свай вне зависимости от их классификации обычно задействуются вместе с ростверком. Это монолитная или сборная конструкция, которая объединяет все установленные опоры. Различают несколько типов фундаментов с ростверком:

• низкий — оборудуется несколько ниже поверхности почвы, при этом есть возможность равномерно распределить передаваемую объектом нагрузку по всей площади фундамента, а не только на сваи;

• повышенный — располагается непосредственно над поверхностью почвы, исключая вероятность передачи напряжения на грунт;

• высокий — используется при строительстве мостов и других гидротехнических сооружений, а также в случаях, когда в жилом доме планируется подпольное помещение.

Главной особенностью ростверка является необходимость объединения этой бетонной конструкции со сваями. Делается это посредством арматурной конструкции. Когда закладываются металлические стержни в скважины под сваи, их длина должна превышать длину опоры. Это позволит при оборудовании ростверка создать монолитную конструкцию.

Как видно, существует немало решений, позволяющих построить дом или здание даже на непрочных грунтах без угрозы появления деформаций со временем при воздействии грунтовых вод или в случае пучения грунта. Свайный фундамент можно выполнить даже самостоятельно, при этом достаточно иметь ручной бур. Особого внимания заслуживает также оценка почвы: ее структуры, подвижности, глубины залегания твердых слоев грунта и грунтовых вод. Также играет роль климат в той местности, где планируется строительство дома, так как свайную основу под постройку вполне можно возвести там, где не допускается оборудовать даже заглубленный ленточный фундамент.

Читайте также:

Виды свайных фундаментов, классификация и виды свай

За обобщающим термином «свайный фундамент» скрывается внушительный перечень разновидностей этого основания, каждая из которых имеет свои достоинства, недостатки и «показания к применению».

Оптимальный выбор вида сваи, конструкции ростверка и способа монтажа основания не только поспособствует упрощению и удешевлению строительных работ, но и обеспечит максимальный срок службы постройки.

Вот почему застройщик должен хорошо понимать, какие виды свайных фундаментов могут сегодня применяться и как выбрать самый предпочтительный вариант.

Содержание статьи

• 1 Как работают сваи
• 2 Какими бывают сваи
  • 2.1 По материалу
  • 2.2 По способу монтажа
• 3 Ростверки для свайных фундаментов

Как работают сваи

В современном строительстве применяют различные виды свайных фундаментов и работа свай в них также осуществляется по-разному.

По данному признаку можно выделить два типа опор:

1. Сваи-стойки.

Такая свая переносит нагрузку от веса здания на грунт, в который упирается. Сваю-стойку изготавливают по технологии, обеспечивающей прочное основание, ведь именно на него может приходиться до 85% веса постройки.

Сваи стоечного типа – это классический и наиболее распространенный вариант. Опираясь на прочный грунт, они почти не дают осадки и могут выдерживать очень большие нагрузки.

2. Висячие сваи.

Сваи данной разновидности не упираются в грунт, а удерживаются в нем подобно тому, как держится вбитый в доску гвоздь, то есть за счет силы трения между боковой поверхностью и внешней средой.

Сравнивая висячую сваю со стойкой, можно выделить два основных отличия: площадь боковой поверхности у висячей сваи увеличена, при этом она имеет рельефное исполнение, благодаря чему более прочно «цепляется» за окружающий ее грунт.

Применение висячих свай оправдано в тех случаях, когда прочный грунт залегает особенно глубоко и сваи-стойки пришлось бы делать слишком длинными.

Какими бывают сваи

Деление на различные виды свайных фундаментов и классификация свай подразумевают группирование по материалу изготовления и способу монтажа.

По материалу

Выбирая материал сваи, следует оценивать не только его физические свойства в сочетании с рабочими характеристиками, но, также, стоимость, доступность и удобство монтажа. Сегодня применяют такие виды свай:

1. Деревянные.

Наиболее распространены деревянные опоры из сосны и ели, но иногда встречаются и лиственничные, дубовые и кедровые сваи.

Древесина хорошо поддается обработке и во многих регионах является самым доступным материалом, но из-за таких существенных недостатков, как малая прочность и подверженность гниению, к применению деревянных свай сегодня прибегают довольно редко.

Их установка считается оправданной при возведении построек с малым сроком службы, а также при наличии высокого уровня грунтовых вод.

Деревянная свая должна иметь в диаметре не менее 180 мм. Наибольшая длина цельноствольных деревянных свай обычно не превышает 16 м. Если же необходима более длинная опора, сращивают несколько стволов, увеличивая таким образом длину сваи до 25 м.

2. Стальные.

Сваи, выполненные из стали, могут иметь самую разнообразную конструкцию. В большинстве случаев это цельнотянутая труба с толщиной стенки от 8 до 12 мм, но могут применяться, например, опоры коробчатого сечения, изготовленные из двутавров или других элементов.

Для усиления несущей способности стальные сваи после установки на место заливаются бетоном.

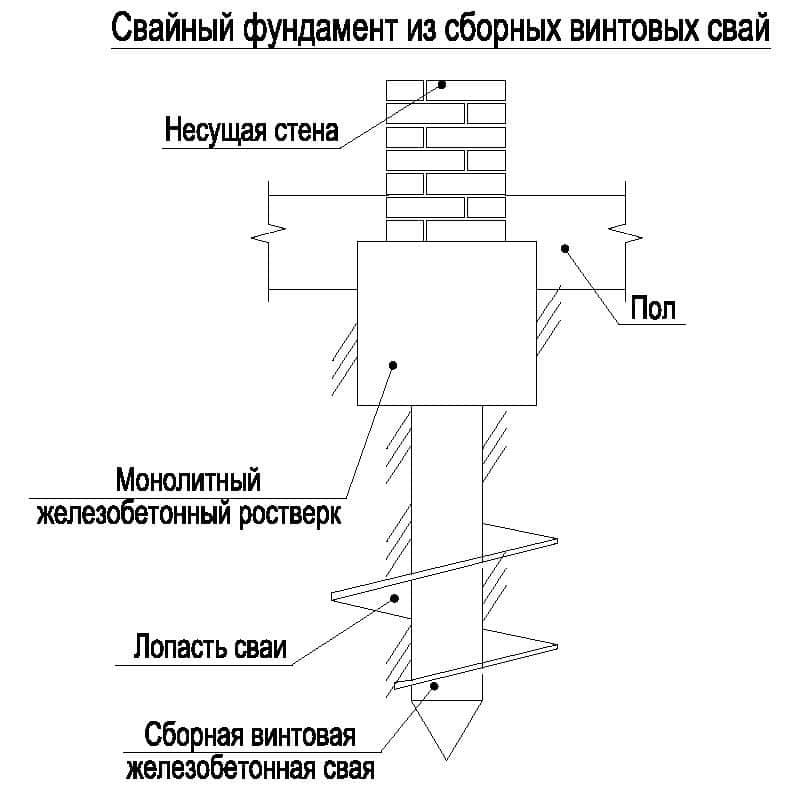

Из стали изготавливаются и так называемые винтовые сваи, достаточно популярные сегодня. Они имеют вид сверла или обычной трубы, снабженной шнековой навивкой.

Сваи больших диаметров завинчивают с применением механизированного оборудования, например, кабестанов, но опору диаметром 100 мм вполне могут установить на место два человека с помощью ворота.

Благодаря подобию резьбы винтовая свая фиксируется в грунте особенно прочно и даже при небольшом диаметре основного ствола и малой прочности грунта может удерживать значительные нагрузки.

Важным достоинством опор данной разновидности является возможность их многократного использования. При сооружении мобильной постройки сваю не бетонируют, а при переносе здания ее извлекают, чтобы позже установить на новом месте.

Сталь – весьма прочный и долговечный материал, но он имеет высокую стоимость и подвержен коррозии.

3. Железобетонные.

Наиболее распространенные на сегодняшний день виды свай и свайных фундаментов изготавливаются из железобетона.

Этот вариант наиболее практичен с точки зрения индивидуального строительства, поскольку позволяет изготовить сваю любого диаметра прямо в грунте, не привлекая дорогостоящего подъемного оборудования.

Ж/б сваи могут поставляться на стройплощадку и в готовом виде. В этом случае они обычно имеют квадратное (с размерами от 200х200 до 400х400 мм) или прямоугольное (250х500 или 200х400 мм) поперечное сечение. Все чаще применяются винтовые железобетонные сваи.

При завинчивании в них заводится стальной сердечник, который по завершении монтажа извлекается для завинчивания следующей сваи.

Сваи из железобетона могут быть как сплошными, так и полыми.

По способу монтажа

Также выделяют различные виды свайных фундаментов по способу погружения свай в грунт. Применяют один из следующих методов:

1. Внедрение в грунт посредством молотов или вибропогружателей.

Сваи, устанавливаемые подобным образом, называются забивными. Все они, независимо от материала, имеют заостренный конец длиной в 1,5 – 2 диаметра, который при работах в плотном грунте защищают с помощью специальной детали – башмака.

Защищается и верхняя часть сваи, которая подвергается ударному воздействию: на нее одевается толстостенное стальное кольцо.

Достоинством данного способа установки свай является отсутствие земляных работ, но произвести такой монтаж вручную невозможно. Поэтому в индивидуальном строительстве этот способ применяется редко.

Кроме того, у него есть существенный недостаток: при забивании сама свая или ее гидроизоляционное покрытие могут быть повреждены, что практически невозможно проконтролировать.

2. Завинчивание.

С помощью этой технологии устанавливаются винтовые сваи, о которых было рассказано выше.

3. Установка в заблаговременно выполненную скважину.

При таком способе установки сваю называют буровой. Формирование скважины осуществляют посредством бура, причем сделать это можно и вручную.

При явном недостатке данного способа погружения, который заключается в наличии земляных работ, есть у него и важные преимущества:

• вместо заострения свая имеет плоский нижний торец или даже специальное уширение (пяту), что обеспечивает ей более устойчивое положение и минимальную осадку;
• при установке сваи в готовую скважину практически отсутствует риск повреждения гидроизоляции, что особенно актуально для стальных свай;
• из-за отсутствия ударного воздействия на сваю вероятность ее повреждения при монтаже сводится к нулю.

4. Изготовление прямо в грунте.

По данной технологии устанавливаются буро-набивные сваи. В заранее выполненную скважину устанавливают опалубку и арматуру, после чего ее заливают бетоном.

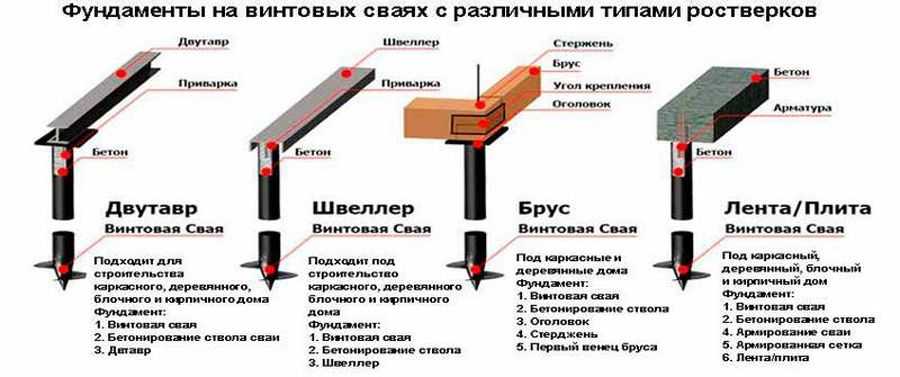

Ростверки для свайных фундаментов

Применяя различные виды свайных фундаментов и типы ростверков для них, строители стремятся получить оптимальное сочетание низкой стоимости и приемлемой функциональности.

В первую очередь, ростверки делятся на две группы:

• ленточные: имеют вид балок, укладываемых по периметру здания и под несущими стенами;
• плитные: представляют собой плиту и применяются в тех случаях, когда сваи расположены по всей площади постройки.

Кроме того, различают следующие виды ростверков свайных фундаментов :

1. Сборные.

Представляют собой уложенные поверх свай балки из металлопрофиля (двутавр или швеллер), древесины или железобетона.

2. Сборно-монолитные.

Ростверк набирается из нескольких ж/б элементов, снабженных специальным замком. После сборки конструкция замоноличивается. Для сооружения такого ростверка обязательной является высокая точность установки свай.

3. Монолитный.

Изготавливается непосредственно на стройплощадке путем заливки бетона в заранее подготовленную опалубку с установленным в нее арматурным каркасом.

С точки зрения индивидуального строительства данный метод наиболее удобен, поскольку позволяет обойтись только подручными инструментами.

Видео об устройстве свайных фундаментов.

Какие бывают виды свай и способы их возведения?

Забивка свай сегодня является одним из краеугольных камней строительной отрасли, и так было на протяжении столетий, если не тысячелетий. Функция свай заключается в простой передаче нагрузки от конструкции или здания в грунт.

В этом руководстве мы сначала рассмотрим, что такое сваи и откуда они взялись, затем рассмотрим два типа свайных фундаментов, методы возведения свай, установку свай и, наконец, роль безопасных рабочих площадок для поддержки свай. вышки.

Воспользуйтесь ссылками ниже, чтобы перейти к наиболее интересующему вас разделу:

• Что такое свайное строительство?
• Откуда взялась свая?
• Типы свай?
• Методы устройства свай
• Типы свайных фундаментов
• Установка свай
• Безопасные рабочие платформы

Что такое сваи в строительстве?

Забивка свай – это процесс забивания или бурения свайных фундаментов в землю под строящимся зданием. Эти сваи передают нагрузку от конструкции на землю, помогая поддерживать ее. Свайные фундаменты часто используются там, где грунт слишком слаб, чтобы поддерживать конструкцию.

Читайте дальше, чтобы узнать больше о различных типах забивки и методах устройства свай.

Откуда взялись сваи?

Как и многие современные технологии, наши высокотехнологичные свайные системы сегодня возникли из-за явной потребности, существовавшей сотни и даже тысячи лет назад, которая существует и по сей день. Некоторые из первых зарегистрированных примеров закладки свай включают речных жителей в Швейцарии 6000 лет назад, которые строили сооружения на свайных фундаментах для защиты от наводнений и нападений, возводя свои жилища. Римляне, что неизбежно, первыми начали использовать сваи для береговых работ в Европе, а в Великобритании есть доказательства того, что они использовали деревянные сваи, забитые в русло реки, для мостов в Лондоне и Корбридже более 2000 лет назад.

В ранних цивилизациях города и поселки хотели строить близко к рекам для связи и защиты, поэтому болотистую почву нужно было чем-то укрепить и укрепить – вот как и почему родилось свайное дело. Деревянные сваи вбивали в землю вручную или выкапывали ямы и засыпали их песком и камнями. В более современные времена постоянно растущая потребность в зданиях и инфраструктуре вынуждает власти и агентства по развитию использовать земли с плохими характеристиками почвы. Сваи, как и всегда, жизненно важны в нашей современной строительной отрасли.

Какие существуют типы свай?

Два основных типа свай — это концевые опорные и висячие сваи:

• Концевые опорные сваи передают нагрузку непосредственно на более глубокий прочный слой грунта или горной породы на некотором расстоянии от поверхности.
• Висячие сваи передают нагрузку за счет трения между окружающим грунтом и поверхностью сваи по всей ее длине.

Способы устройства свай: типы свайного фундамента

Существует четыре основных типа свайных фундаментов, каждый из которых имеет свой метод строительства:

• Забивные сваи
• Буронабивные сваи
• Забивные и монолитные сваи
• Сваи из заполнителя

Читайте дальше, чтобы узнать об этих различных типах свайных фундаментов, или используйте приведенные выше ссылки для перехода к определенному типу.

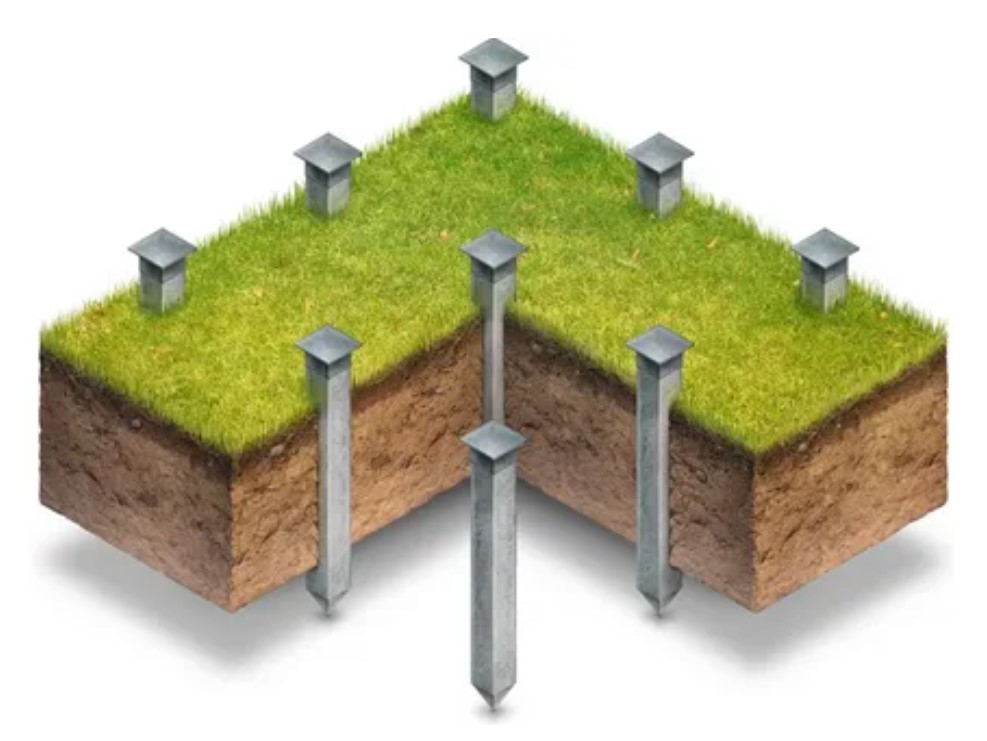

Забивные сваи

Забивные сваи – классический тип свайного фундамента. Они могут быть построены из дерева, техника, которой уже много веков и которая до сих пор используется во всем мире. В Великобритании деревянные сваи используются в основном для прибрежных работ, морской обороны и причалов. Другой вариант — сборные железобетонные сваи, армированные, чтобы выдерживать движущие нагрузки, они обычно предварительно спрессованы с квадратным или восьмиугольным сечением. Наконец, существуют стальные сваи трубчатого, коробчатого или двутаврового сечения. Замкнутые стальные шпунтовые сваи также широко используются, преимущественно для строительства стен.

С каждым из этих материалов сваи вбиваются в грунт, отталкивая равный объем грунта в стороны и уплотняя зону вокруг сваи, увеличивая ее несущую способность. Чтобы произошло это увеличение прочности почвы, поровое давление воды должно рассеяться за счет быстрого дренажа. Этот тип укладки не подходит для водонасыщенных или илистых грунтов, так как они медленно дренируются и не могут быть уплотнены таким же образом.

Буронабивные сваи

Буронабивные сваи сооружаются путем бурения в земле больших отверстий и их заполнения бетоном. Для некоторых свай дно отверстия расширяют или расширяют, создавая на конце утолщение. Стальной арматурный каркас опускается в отверстие перед заливкой бетона или опускается после заливки бетона.

В категории фундаментов с буронабивными сваями обычно используются два подтипа: буронабивные сваи и сваи непрерывного шнека (CFA):

• Буронабивные сваи используются в случаях, когда в земле имеются значительные препятствия. Временная обсадная труба устанавливается сваебойной установкой для обеспечения поддержки. «Свайные выступы» (земля и порода, удаленные в процессе бурения) удаляются изнутри обсадной трубы, затем устанавливается стальной арматурный каркас. В этот момент отверстие заливается бетоном и снимается обсадная труба.

• Сваи непрерывного шнека (CFA) не требуют использования временной обсадной колонны – это наиболее универсальный, эффективный и широко используемый тип фундамента из буронабивных свай в Великобритании. После того, как отверстие пробурено, в него закачивается бетон, затем вставляется стальной арматурный каркас.

Вращающаяся буронабивная установка

Забивные и забивные сваи

Забивные и забивные сваи сочетают в себе преимущества обоих методов забивки свай.

Одним из вариантов является постоянная обсадная труба, при которой трубчатая обсадная труба (или оболочка), изготовленная из армированной гофрированной тонкой стали, забивается в землю с помощью оправки, вставленной в обсадную трубу. Затем оправку извлекают, оставляя кожух на месте. Наконец, в корпус заливают бетон, образуя композитную сваю из стали и бетона.

Другой вариант этого типа свайного фундамента использует временную обсадную трубу. Известный как тип Franki, в этом случае в корпус опускается стальной арматурный каркас, который затем извлекается при укладке сухой бетонной смеси. Бетон уплотняется, а часть вытесняется из нижней части кожуха, образуя увеличенный бульб, увеличивающий несущую способность сваи.

Сваи из заполнителя

Сваи из заполнителя или каменные колонны означают, что для формирования сваи используется уплотненный заполнитель, а не бетон. Этот тип свайных фундаментов работает с использованием следующего процесса:

1. Обсадная труба вставляется по мере бурения скважины, и заполнитель засыпается в нее слоями, которые затем вибрируют или уплотняются по мере извлечения обсадной колонны.
2. Заполнитель вдавливается боком в окружающий грунт для улучшения несущей способности.
3. Сваи из заполнителя вибрационного типа создают плотно уплотненные колонны из гравия или аналогичного материала с использованием вибрирующей оболочки. Процесс смещения уплотняет окружающие зернистые грунты.
4. В сваях из заполнителя типа Geopier заполнитель вбивается в кожух, вытесняя его из нижней части, образуя плотный бульб. Это повторяется поэтапно по мере снятия обсадной колонны, уплотнения и повышения прочности окружающего грунта.

Установка свай

Большинство сваебойных установок монтируются на гусеничном ходу и представляют собой специальные установки, предназначенные для установки одного типа свай. Забивные сваи забивают, вбивают или вбивают в землю с помощью ударного молота, гидравлического забивного устройства или домкратов (обычно используемых для шпунтовых свай) или дизельных вибрационных забивных устройств, используемых для снижения сопротивления окружающего грунта и позволяющих свае скользить в землю.

Буронабивные сваи используют непрерывный шнек, очень похожий на очень большое буровое долото, диаметром от 300 мм до 900 мм. Для забивки свай большого диаметра используют круглое долото диаметром до 1200 мм. Буровые установки большие, весом до 180 тонн.

Безопасные рабочие платформы

Сваебойные установки выпускаются различных размеров в зависимости от типа и требуемой глубины сваи. Буровые установки должны перемещаться и точно позиционироваться для каждого местоположения сваи. Район, на котором работают буровые установки, известен как платформа Piling. Платформы обычно формируются путем уплотнения слоя крупнозернистой насыпи на заданную глубину. Соответствующая засыпка может быть доставлена ​​на площадку или измельчена, строительный щебень с площадки может быть использован для застройки заброшенных площадок.

Сваебойная платформа необходима для распределения нагрузки от гусениц и предотвращения выхода из строя подшипников, минимизации осадки для обеспечения безопасной работы буровой установки. Рабочие платформы должны быть надлежащим образом спроектированы квалифицированным инженером с использованием данных о грунтах и ​​нагрузке сваебойной установки для конкретной площадки. Платформы должны быть правильно сконструированы и регулярно проверяться и обслуживаться подрядчиком.

Федерация специалистов по сваебойным работам (FPS) заявляет, что одна треть всех опасных происшествий, о которых сообщают ее члены, связана со свайными платформами. Они предупреждают, что «каждое опасное происшествие и каждый «неизбежный промах», связанный с платформой, может привести к летальному исходу». Генеральный подрядчик на площадке отвечает за проектирование и строительство свайной платформы, и он часто передает проектирование профессиональному инженеру.

Кран упал из-за демонстрации важности безопасности
Фото предоставлено: www. heavyliftnews.com

FPS использует систему сертификации рабочих платформ, и Генеральный подрядчик должен подписать сертификат, подтверждающий, что платформа была правильно спроектирована и правильно построена в соответствии с проектом, и что она будет регулярно проверяются и обслуживаются. Руководство по надлежащей практике, отчет BRE BR470, опубликованный в 2004 г., впоследствии был пересмотрен для рассмотрения проектов, включающих геосинтетические материалы.

Компания Tensar разработала метод Т-значения для проектирования рабочих платформ, обеспечивающий безопасный экономичный дизайн. Tensar International также предлагает программное обеспечение для проектирования, включающее метод T-Value, для использования инженерами, проектирующими платформы для свай, а также предлагает подрядчикам полный спектр услуг по проектированию платформы для свай.

Чтобы узнать больше, вы можете загрузить наш ресурс Tensar Academy по методу T-Value.

У вас есть животрепещущий вопрос о геотехническом проектировании?

Почему бы вам не написать нам, и ответ на ваш вопрос может появиться в следующем выпуске нашего блога о молотом кофе. Электронная почта [email protected]





Что такое свайный фундамент? Типы свайных фундаментов

Фундаменты обеспечивают поддержку конструкции и передают нагрузки от конструкции на грунт. Но слой, на который фундамент передает нагрузку, должен иметь достаточную несущую способность и подходящие характеристики осадки. Существует несколько типов фундаментов в зависимости от различных соображений, таких как-

• Суммарная нагрузка от надстройки.
• Почвенные условия.
• Уровень воды.
• Чувствительность к шуму и вибрации.
• Доступные ресурсы.
• Сроки реализации проекта.
• Стоимость.

Вообще говоря, фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются, когда несущая способность поверхностного грунта достаточна для того, чтобы выдерживать нагрузки, создаваемые конструкцией. С другой стороны, различные типы глубоких фундаментов обычно используются, когда несущая способность поверхностного грунта недостаточна для восприятия нагрузок, создаваемых конструкцией. Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой грунта имеет более высокую несущую способность. Свайный фундамент – это один из типов фундамента глубокого заложения. Инженеры-основатели проявляют огромный интерес к забивке свай в гражданском строительстве. В этой статье мы обсудим детали свайного фундамента, а также определение свайного фундамента.

A Свайный фундамент , вид глубокого фундамента, может быть определен как тонкая колонна или длинный цилиндр из таких материалов, как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине либо с помощью концевой опоры. или трения кожи.

Свайные фундаменты – фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину.

Фундаментные сваи обычно используются для больших сооружений и в ситуациях, когда грунт на небольшой глубине не подходит для сопротивления чрезмерной осадке, сопротивлению вздыманию и т. д.

Когда использовать свайный фундамент

Часто возникает вопрос, когда свайный фундамент подходит для . Ниже приведены ситуации, когда использование системы свайного фундамента может быть выгодным.

• При высоком уровне грунтовых вод оптимальным решением являются сваи фундамента.
• Большие и неравномерные нагрузки от надстройки.
• Другие типы фундаментов дороже или нецелесообразны.
• Когда грунт на небольшой глубине сжимаем.
• Когда существует вероятность размыва, из-за его расположения вблизи русла реки или берега моря и т.д.
• Когда вблизи сооружения имеется канал или система глубокого дренажа.
• Когда выемка грунта невозможна на требуемую глубину из-за плохого состояния грунта.
• Когда становится невозможным поддерживать траншеи фундамента сухими с помощью откачки или любым другим способом из-за сильного просачивания.

Всякий раз, когда возникает одно из вышеперечисленных условий (где подходят свайные фундаменты), инженер-основатель должен выбрать фундамент для сооружения среди различных типов свайных фундаментов.

Свайные фундаменты можно классифицировать в зависимости от функции, материалов, процесса установки и т. д. В строительстве используются следующие типы свайных фундаментов:

1. на основе функции или использования
   1. Сваи листов
   2. Сваи для подшипника нагрузки
   3. Конечные свайные свай
   4. Сваи для трений
   5. СВОДА СВОКА
2. На основе материалов и методов строительства
   19
3. на основе материалов и строительного метода
   19
4. на основе материалов и строительного метода
   19
5. .
6. Стальные сваи
7. Композитные сваи

Следующая диаграмма представляет различные типы свай в строительстве, рассмотренные выше.

Эти типы свайных фундаментов кратко описаны ниже.

Классификация свайных фундаментов на основе функции или использования

Как видно из следующей диаграммы, существует пять типов свай, основанных на использовании и функциях свайных фундаментов.

Шпунтовые сваи

Этот тип свай в основном используется для боковой поддержки. Обычно они противостоят боковому давлению рыхлого грунта, потока воды и т. д. Их обычно используют для перемычек, траншейных заграждений, берегоукрепления и т. д. Они не используются для вертикальной поддержки конструкции. Они обычно используются для следующих целей:

• Строительство подпорных стен.
• Защита от береговой эрозии.
• Сохраните рыхлый грунт вокруг котлованов фундамента.
• Для изоляции фундамента от прилегающих грунтов.
• Для удержания грунта и, таким образом, увеличения несущей способности грунта.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти несущие свайные фундаменты передают нагрузки через грунт с плохими несущими свойствами на слой, способный нести нагрузку. В зависимости от механизма передачи нагрузки от сваи к грунту несущие сваи могут быть дополнительно классифицированы как заливные.

Опорные сваи

В этом типе свайного фундамента нагрузки проходят через нижний конец сваи. Нижний конец опорных свай опирается на прочный слой грунта или скалы. Обычно ворс упирается в переходный слой слабого и сильного убийцы. В результате свая выполняет роль колонны и надежно передает нагрузку на прочный слой.

Общую несущую способность свайного фундамента можно рассчитать путем умножения площади кончика сваи на несущую способность на той конкретной глубине грунта, на которую опирается свая. С учетом разумного запаса прочности рассчитывается диаметр сваи.

Висячая свая

Висячая свая передает нагрузку от конструкции на грунт за счет силы трения между поверхностью сваи и грунтом, окружающим сваю, таким как жесткая глина, песчаный грунт и т. д. Трение может возникать для на всю длину сваи или на определенную длину сваи в зависимости от пластов грунта. В висячих сваях, как правило, вся поверхность сваи работает на передачу нагрузки от конструкции к грунту.

Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет грузоподъемность сваи.

При проектировании висячей сваи необходимо тщательно оценить поверхностное трение, которое должно возникнуть на поверхности сваи, и принять во внимание разумный коэффициент безопасности. Кроме того, можно увеличить диаметр, глубину и количество свай, а также сделать поверхность сваи шероховатой для увеличения несущей способности висячей сваи.

Сваи для уплотнения грунта

В отличие от других типов свайных фундаментов, этот тип свай не несет прямых нагрузок. Сваи этого типа забиваются через небольшие промежутки для увеличения несущей способности грунта за счет уплотнения.

Типы свай в зависимости от материала и метода строительства свайного основания

В первую очередь сваи можно разделить на две части. Перемещаемые сваи и несмещаемые или сменные сваи. Сваи, которые вызывают вертикальное и радиальное смещение грунта по мере того, как они вбиваются в землю, известны как сваи смещения. В случае сменных свай земля бурится и грунт удаляется, а затем полученное отверстие либо заполняется бетоном, либо вставляется сборная бетонная свая. По материалам устройства свайных фундаментов и способу их установки несущие сваи можно классифицировать следующим образом:

1. Timber Piles
   1. Untreated
   2. Treated with Preservative
2. Concrete Piles
   1. Pre-cast Piles
   2. Cast-in-place Piles
3. Steel Piles
   1. I-Section Piles
   2. Hollow Piles
4. Композитные сваи

Деревянные сваи

Деревянные сваи представляют собой типы свайных фундаментов, размещаемых ниже уровня воды. Они служат примерно около 30 лет. Они могут быть прямоугольной или круглой формы. Их диаметр или размер может варьироваться от 12 до 16 дюймов. Длина ворса обычно в 20 раз больше его ширины.

Обычно рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрепив накладки к сваям болтами.

Преимущества деревянных свай

• Доступны деревянные сваи стандартных размеров.
• Экономичный.
• Простота установки.
• Низкая вероятность повреждения.
• Фундаменты из деревянных свай после установки можно обрезать на любую желаемую длину.
• При необходимости деревянные сваи легко выдвигаются.

Недостатки деревянных свай

• Сваи большей длины не всегда доступны.
• Трудно получить прямые сваи, если они малой длины.
• Трудно забить сваю, если слой грунта очень твердый.
• Сварка деревянных свай затруднена.
• Деревянные или деревянные сваи не подходят для использования в качестве опорных свай.
• Для долговечности деревянных свай необходимо принимать специальные меры. Например, деревянные сваи часто обрабатывают консервантами.

Бетонные сваи

Сборные бетонные сваи

Сборный бетонный свайный фундамент заливается в свайное ложе горизонтальной формы, если они имеют прямоугольную форму. Обычно круговые сваи отливают в вертикальных формах. Сборные сваи обычно армируют сталью, чтобы предотвратить поломку во время их перемещения от литейной площадки к месту расположения фундамента. После того, как сваи отлиты, необходимо провести отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

• Обеспечивает высокую стойкость к химическим и биологическим трещинам.
• Обычно имеют высокую прочность.
• Для облегчения забивки по центру сваи может быть установлена ​​труба.
• Если сваи залиты и готовы к забивке до наступления срока установки, это может увеличить темпы работ.
• Может быть обеспечено удержание арматуры.
• Качество ворса можно контролировать.
• При обнаружении какой-либо неисправности ее можно заменить перед поездкой.
• Сборные сваи можно забивать под воду.
• Сваи можно нагружать сразу после того, как они будут забиты на необходимую длину.

Недостатки сборных свай

• После того, как длина сваи определена, впоследствии ее трудно увеличить или уменьшить.
• Их трудно мобилизовать.
• Требуется тяжелое и дорогое оборудование для вождения.
• Поскольку они недоступны для покупки в готовом виде, это может привести к задержке проекта.
• Существует вероятность поломки или повреждения при перемещении и забивке свай.

Сваи из монолитного бетона

Этот тип свайного фундамента сооружается путем бурения грунта до нужной глубины, а затем заливки свежезамешанного бетона в этом месте и выдержки там. монолитный бетонный свайный фундамент строится либо путем вбивания металлической оболочки в землю и заполнения ее бетоном, оставляя оболочку с бетоном, либо оболочку вытаскивают во время заливки бетона. Обычно в монолитных сваях используют круглые сваи.

Преимущества фундамента из монолитных бетонных свай

• Оболочки легкие, поэтому с ними легко обращаться.
• Длину свай можно легко изменить.
• Корпуса могут быть собраны на месте.
• Не требуется чрезмерного усиления только для предотвращения повреждений при обращении.
• Отсутствие возможности поломки при установке.
• При необходимости можно легко установить дополнительные сваи.

Недостатки монолитных бетонных свай

• При установке этого типа свайного фундамента требуется тщательный надзор и контроль качества.
• Требуется достаточно места на участке для хранения материалов, используемых для строительства.
• Трудно соорудить монолитные сваи в местах с сильным потоком подземных вод.
• Нижняя часть стопки может быть несимметричной.
• Если свая не армирована и не обсажена, свая может разрушиться при растяжении под действием подъемной силы.

Стальные сваи

Стальные сваи могут быть двутаврового сечения или полые трубы. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет ¾ дюйма. Из-за небольшой площади сечения сваи легко забивать. В основном они используются в качестве опорных свай.

Преимущества стальных свай

• Простота установки.
• Они могут достигать большей глубины по сравнению с любым другим типом свайных фундаментов.
• Может проникать сквозь твердый слой почвы благодаря меньшей площади поперечного сечения.
• Легко сращиваются стальные сваи
• Могут выдерживать большие нагрузки.

Недостатки стальных свай

• Этот тип свай подвержен коррозии.
• Имеет возможность отклонения во время движения.
• Сравнительно дорого.

Свайный фундамент Статьи

• Что такое свайный фундамент? Типы свайного фундамента
• Использование свайного фундамента
• Факторы, влияющие на выбор типа свайного фундамента
• Причины отказа свайного фундамента
• Разница между мелким и глубоким фундаментом
• Что такое висячая свая? Расчет мощности и подробная информация
• Различия между свайным и опорным фундаментом
• Различия между сваями, опорами и кессонами



свайный фундамент подходит для

Различные типы свайного фундамента и их использование в строительстве

Фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Использование свайных фундаментов

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более плотный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамент и сопротивление горизонтальным нагрузкам. Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Поскольку свайные фундаменты несут большие нагрузки, их необходимо проектировать очень тщательно. Хороший инженер изучит грунт, в который закладываются сваи, чтобы убедиться, что грунт не перегружен сверх своей несущей способности.

Каждая свая имеет зону влияния на почву вокруг нее. Необходимо позаботиться о том, чтобы сваи размещались достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно по всей несущей их луковице почвы, а не концентрировались на нескольких участках.

Ниже приведены ситуации, когда использование системы свайного фундамента может быть

• При высоком уровне грунтовых вод.
• Большие и неравномерные нагрузки от надстройки.
• Другие типы фундаментов дороже или нецелесообразны.
• Когда грунт на небольшой глубине сжимаем.
• При возможности размыва, в связи с расположением вблизи русла реки или берега моря и т.д.
• При наличии каналов или систем глубокого дренажа вблизи сооружения.
• Когда выемка грунта на требуемую глубину невозможна из-за плохого состояния грунта.
• Когда становится невозможным поддерживать траншеи фундамента сухими с помощью откачки или любым другим способом из-за сильного просачивания.

Классификация свайного фундамента

Целью свайного фундамента является передача и распределение нагрузки через материал или слой с недостаточной несущей способностью, скольжением или подъемной способностью к более прочному слою, способному выдерживать нагрузку без вредное смещение. Доступен широкий спектр типов свай для применения с различными типами грунта и конструкционными требованиями. Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по методу их строительства (смещение (забивка) или замена). (скучающий)).

Концевые опорные сваи:

В торцевых опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы. Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Опорные и висячие сваи

Висячие сваи :

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки в пломбире, тем большую нагрузку он может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.

Свайные фундаменты фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент называется «свайным», если его глубина более чем в три раза превышает его ширину. Свая — это, по сути, длинный цилиндр из прочного материала, который вдавливается в землю, чтобы служить устойчивой опорой для конструкций, построенных на нем.

Классификация свайного фундамента по влиянию грунта:

Забивные сваи:

Забивные сваи, также известные как сваи смещения, являются широко используемой формой фундамента здания, которая обеспечивает поддержку конструкций, перенося их нагрузка на слои грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки. Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких приложениях, как насыпи, подпорные стенки, переборки, якорные конструкции и коффердамы..

Забивные сваи

Буронабивные сваи:

Буронабивные сваи, также известные как сменные сваи, являются широко используемой формой фундамента зданий, которая обеспечивает поддержку конструкций, передавая их нагрузку слоям грунта или скалы, которые имеют достаточную несущую способность и подходящие расчетные характеристики. Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, следовательно, это «замещающие» сваи, а не сваи смещения, в которых грунт выталкивается путем забивания или завинчивания сваи. Буронабивные сваи применяют преимущественно в связных грунтах для устройства висячих свай и при устройстве свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как имеют минимальную вибрацию, ограниченное пространство над головой, отсутствие риска качки и необходимость изменения длины свай.

Буронабивные сваи

Винтовые сваи:

Фундаменты на винтовых сваях представляют собой тип свайного фундамента со спиралью возле носка сваи, чтобы сваи можно было ввинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево. Винтовая свая может иметь более одной спирали (также называемой винтовой), в зависимости от использования и грунтовых условий. Обычно указывается большее количество спиралей, если требуется более высокая нагрузка или встречается более мягкий грунт.

Винтовые сваи

Классификация по материалу конструкции свай:

Деревянные сваи:

Деревянные сваи являются старейшими из всех используемых в настоящее время свай. Обычно это сборные вытесняющие сваи, устанавливаемые забивным или, реже, вибрационным способом. Естественная конвергенция стволов свай позволяет получить относительно высокую несущую способность свай. При правильном применении они представляют собой высокоэкономичное, эффективное и безопасное решение для фундамента как для временных, так и для постоянных сооружений. Это можно обосновать рядом исторических построек, основанных на деревянных сваях, которые эксплуатировались тысячи лет. Деревянные сваи, применяемые для капитальных сооружений, пропитываются под давлением

Деревянные сваи

Стальные сваи:

Забивные стальные сваи устанавливаются с помощью ударных или вибрационных молотов на расчетную глубину или сопротивление. Вы можете установить полный набор забивных свай от трубчатых свай малого диаметра до стальных кессонов большого диаметра для поддержки вашего проекта. Забивные сваи эффективно приобретают геотехнические возможности, перемещая грунт вокруг ствола и уплотняя грунты у основания во время установки. Стальные трубы могут работать как с закрытыми, так и с открытыми концами. Энергия для забивания свай обеспечивается либо высокочастотным осциллирующим молотом, либо ударным молотом.

Стальные сваи

Бетонные сваи:

Бетонные сваи — это обычные структурные элементы фундамента, используемые для поддержки морских сооружений, таких как мосты, нефтяные вышки и плавучие аэропорты. Использование оффшорных структур все еще является довольно новым методом, и в этой области еще предстоит провести много исследований. Нагрузка на морское сооружение состоит из двух компонентов: вертикальных структурных нагрузок и боковых волновых нагрузок. Взаимодействие этих двух компонентов нагрузки оказывает значительное влияние на реакцию сваи и на то, как напряжения распределяются по свае. Кроме того, свая будет по-разному реагировать на небольшую структурную нагрузку и на большую структурную нагрузку.

Бетонные сваи

Способ установки свай

Сваи устанавливаются различными способами, каждый из которых выбирается в зависимости от необходимости. Различные факторы, влияющие на то, какой тип сваи вам понадобится, и способы ее установки, могут включать:

• Глубина выемки
• Материал, из которого сделаны ваши сваи
• Угол, под которым забивка свай
• Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну

После того, как ваши потребности будут оценены, вы сможете решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: перемещение или замена. Установка вытесняющих свай относится к методу забивания свай в землю без предварительного удаления грунта или другого материала. Установка сменной сваи относится к методу, при котором сначала выкапывается яма, в которую затем маневрирует свая.

Решения о типе приборов для испытаний свай под нагрузкой должны быть неотъемлемой частью проекта. Разработчик должен выбрать контрольно-измерительные приборы, имеющие достаточную точность для измерения требуемых данных. Постоянные приборы используются для сбора данных, касающихся напряженного состояния и поведения сваи в условиях рабочей нагрузки. Полезные знания можно получить с помощью постоянного оборудования не только о поведении конкретного свайного фундамента, но и об анализе и проектных предположениях в целом.

Критерии и методы выбора наилучшего типа свайного фундамента

Координация строительных и геотехнических работ. Полностью скоординированные усилия инженеров-геологов, инженеров-строителей и геологов должны гарантировать, что результаты анализа свайного фундамента должным образом интегрированы в общий проект фундамента. Эта координация распространяется на планы и спецификации, совещания перед началом строительства и строительство.

Соображения по отказу – Отказ конструкции или фундамента можно классифицировать как фактическое обрушение или функциональный отказ. Функциональный отказ может быть вызван чрезмерным отклонением, недопустимыми дифференциальными движениями, чрезмерной вибрацией и преждевременным износом из-за факторов окружающей среды. Для критических структур несоответствие функциональным требованиям может быть столь же серьезным, как фактическое разрушение меньшей структуры. Следовательно, проектировщики должны учитывать не только степень защиты от обрушения, но и влияние осадки и вибрации на функциональные характеристики.

Свайный фундамент в строительстве

Соображения безопасности — Факторы безопасности представляют собой резервную способность, которую фундамент или конструкция имеет на случай обрушения для данного набора нагрузок и расчетных условий. Неопределенные расчетные параметры и нагрузки требуют более высокого запаса прочности, чем требуется, когда расчетные параметры хорошо известны. Для большинства гидротехнических сооружений проектировщики должны иметь высокий уровень уверенности в параметрах грунта и свай и анализе.
